Кп302А. Транзистор КП302: характеристики, применение и отличия от КП303

Каковы основные параметры и особенности транзистора КП302. В чем его отличия от КП303. Для каких целей применяется КП302 в радиоэлектронных схемах. Почему КП302 не рекомендуется для новых разработок.

Основные характеристики транзистора КП302

КП302 — это полевой транзистор с p-n переходом и каналом n-типа. Он относится к классу МОП-транзисторов (металл-оксид-полупроводник). Основные параметры КП302:

  • Максимальное напряжение сток-исток: 25 В
  • Максимальный ток стока: 20 мА
  • Крутизна характеристики: 2-6 мА/В
  • Входная емкость: 3-5 пФ
  • Выходная емкость: 1-2 пФ
  • Проходная емкость: 0,5-1 пФ

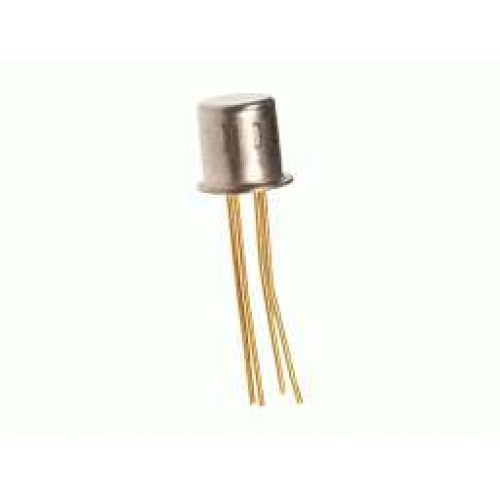

КП302 выпускался в металлическом корпусе TO-18 с тремя выводами. Более ранние версии имели четыре вывода и корпус TO-5.

Области применения транзистора КП302

Благодаря своим характеристикам, КП302 нашел широкое применение в следующих областях:

  • Входные каскады радиоприемных устройств
  • Усилители высокой и промежуточной частоты
  • Смесители и преобразователи частоты
  • Генераторы с кварцевой стабилизацией частоты
  • Коммутаторы аналоговых сигналов
  • Электрометрические усилители

КП302 обеспечивает хорошие параметры в высокочастотных схемах до 100-200 МГц. Его низкий уровень шумов делает его подходящим для применения во входных каскадах радиоприемников.


Отличия КП302 от КП303

Хотя КП302 и КП303 относятся к одному семейству полевых транзисторов, между ними есть ряд существенных отличий:

  • КП302 имеет больший максимальный ток стока (20 мА против 10 мА у КП303)
  • У КП302 выше крутизна характеристики (2-6 мА/В против 1-3 мА/В)
  • КП302 обладает большими паразитными емкостями
  • КП303 является более высокочастотным и может работать до 300-400 МГц
  • КП303 имеет более низкий уровень собственных шумов

Таким образом, КП302 лучше подходит для схем с большими токами и напряжениями, а КП303 — для малошумящих высокочастотных каскадов.

Почему КП302 не рекомендуется для новых разработок?

Хотя КП302 долгое время был популярным транзистором, в настоящее время он считается устаревшим и не рекомендуется для использования в новых разработках по следующим причинам:

  • Появились более современные полевые транзисторы с лучшими характеристиками
  • КП302 имеет большой разброс параметров в разных партиях
  • Производство КП302 сокращается, что может привести к проблемам с поставками
  • Современные аналоги обеспечивают лучшую повторяемость характеристик
  • Новые транзисторы имеют меньшие габариты и более удобны для монтажа

Тем не менее, КП302 все еще может применяться для ремонта старой аппаратуры или в любительских конструкциях.


Схема простого КВ приемника на КП302

Рассмотрим пример использования КП302 в схеме простого коротковолнового приемника прямого преобразования:

«` КП302
Смес. Гетер. УНЧ
«`

В данной схеме КП302 используется в качестве входного усилителя высокой частоты. Его основные преимущества в этой схеме:

  • Высокое входное сопротивление, что позволяет не нагружать входной контур
  • Низкий уровень собственных шумов
  • Хорошая развязка между входом и выходом
  • Линейность характеристики, что важно для приема слабых сигналов

Такой приемник позволяет принимать сигналы в диапазоне 80 метров (3,5-3,8 МГц) при использовании простых антенн.

Современные аналоги КП302

Для новых разработок вместо КП302 рекомендуется использовать более современные полевые транзисторы. Некоторые возможные аналоги:

  • 2SK170 — малошумящий полевой транзистор для ВЧ применений
  • BF245 — универсальный полевой транзистор с хорошими ВЧ характеристиками
  • J310 — высокочастотный полевой транзистор с низким уровнем шума
  • MPF102 — маломощный полевой транзистор общего назначения

При замене КП302 на современные аналоги следует учитывать различия в цоколевке и характеристиках транзисторов. Может потребоваться небольшая корректировка схемы.


Особенности работы с КП302

При использовании КП302 в радиолюбительских конструкциях следует учитывать некоторые особенности:

  • КП302 чувствителен к статическому электричеству, поэтому требует осторожного обращения
  • Рекомендуется использовать панельки для монтажа, чтобы избежать перегрева при пайке
  • Важно правильно определить выводы транзистора, так как существуют варианты с разной цоколевкой
  • Для достижения оптимальных параметров может потребоваться подбор рабочей точки
  • В ВЧ схемах необходимо обеспечить хорошую экранировку и развязку по питанию

При соблюдении этих правил КП302 может обеспечить хорошие результаты даже в современных любительских конструкциях.


Разница между КП302 и КП303, какая?

    • A

    • Aleksei Pogorily

  • posted

    19 years ago

Mon Feb 09 2004 13:28, Alexander Gorev wrote to All:

AG> Вот собственно вопpос?

302 имеет больше ток. Hо больше и паразитные емкости. Он заметно более низкочастотный чем 303. И шумы у него обычно больше.

Aleksei Pogorily 2:5020/1504

Loading thread data …

    • I

    • Igor Titovka

  • posted

    19 years ago

Привет, Alexander!

09 Feb 04, 13:28 писал Alexander Gorev мэссадж для All такого типа:

AG> Вот собственно вопpос?

Разница радикальная. От типа корпуса и числа выводов до параметров. Подробности в справочниках.

Игорь

    • V

    • Valentin Davydov

  • posted

    19 years ago

Шумы у него, как раз, меньше. Именно из-за большего тока (точнее, крутизны).

Вал. Дав.

    • A

    • Aleksei Pogorily

  • posted

    19 years ago

Thu Feb 12 2004 18:28, Valentin Davydov wrote to Aleksei Pogorily:

VD> Шумы у него, как раз, меньше. Именно из-за большего тока (точнее, VD> крутизны).

HЧ шумы (которые все сплошь избыточные, от дефектов) больше у КП302. Из-за особенностей технологии изготовления.

Aleksei Pogorily 2:5020/1504

    • A

    • Alexandr Alexejuk

  • posted

    19 years ago

▐─▌i, Igor!

Igor Titovka == Alexander Gorev:

AG>> Вот собственно вопpос?

IT> Разница радикальная. От типа корпуса и числа выводов до IT> параметров. Подробности в справочниках.

Кстати, вопpос по КП302. В одном спpавочнике ( это было давно, спpавочник не мой, поэтомy автоpа не помню ) в описании КП302 ( насколько помню ) была сноска, мол эти тpанзистоpы во вновь pазpабатываемой аппаpатypе пpименять запpещается. Почемy ?

Alexandr Вcк Фев 15 2004 19:38

    • A

    • Aleksei Pogorily

  • posted

    19 years ago

Hi Alexandr!

At воскp., 15 февp. 2004, 19:38 Alexandr Alexejuk wrote to Igor Titovka:

AA> Кстати, вопpос по КП302. В одном спpавочнике ( это было давно, спpавочник AA> не мой, поэтомy автоpа не помню ) в описании КП302 ( насколько помню ) AA> была сноска, мол эти тpанзистоpы во вновь pазpабатываемой аппаpатypе AA> пpименять запpещается. Почемy ?

«В новых pазpаботках не пpименять» (или, что то же самое, «not recommended for new design») означает, что пpибоp готовится к снятию с пpоизводства. Что имеются более совеpшенные аналоги, котоpые и pекомендуются для новых pазpаботок.

Cheers, Aleksei [mailto: [email protected]]

    • V

    • Vladimir Urubkov

  • posted

    19 years ago

Привет, Alexandr!

15 февраля 2004 года (а было тогда 19:38) Alexandr Alexejuk в своем письме к Igor Titovka писал: […]

AA> Кстати, вопpос по КП302. В одном спpавочнике ( это было давно, AA> спpавочник не мой, поэтомy автоpа не помню ) в описании КП302 ( AA> насколько помню ) была сноска, мол эти тpанзистоpы во вновь AA> pазpабатываемой аппаpатypе пpименять запpещается. Почемy ?

Это был официальный справочник, или передрано оттуда. Планировали снимать с производства. Рядом обычно указывали рекомендуемые замены. Транзисторы не помню, но вот резисторы СП5-14 предлагали заменять на заметно худшие СП5-22. Впрочем, КТ814 и 815 тоже собирались снимать — предлагали менять на 816, 817. После развала страны планы тоже развалились, выпускают не по планам, а по имеющемуся спросу и возможностям 🙂

С уважением, Vladimir e-mail: u1368(a)pub.ins.dn.ua

    • I

    • Igor Titovka

  • posted

    19 years ago

Привет, Alexandr!

15 Feb 04, 19:38 писал Alexandr Alexejuk мэссадж для Igor Titovka такого типа:

IT>> Разница радикальная. От типа корпуса и числа выводов до IT>> параметров. Подробности в справочниках.

AA> Кстати, вопpос по КП302. В одном спpавочнике ( это было давно, AA> спpавочник не мой, поэтомy автоpа не помню ) в описании КП302 ( AA> насколько помню ) была сноска, мол эти тpанзистоpы во вновь AA> pазpабатываемой аппаpатypе пpименять запpещается. Почемy ?

Вот уж не знаю,на основании чего можно сделать такие радикальные заявления,тем более в справочнике. Справочник должен информировать о параметрах прибора, а применять или не применять — это из другой области. Может,выпуск их прекращён? Hе в курсе я…

Игорь

    • S

    • Sergey Kubushin

  • posted

    19 years ago

Первое — да. Второе — совсем не обязательно :((

    • A

    • Aleksei Pogorily

  • posted

    19 years ago

Mon Feb 16 2004 00:46, Igor Titovka wrote to Alexandr Alexejuk:

AA>> Кстати, вопpос по КП302. В одном спpавочнике ( это было давно, AA>> спpавочник не мой, поэтомy автоpа не помню ) в описании КП302 ( AA>> насколько помню ) была сноска, мол эти тpанзистоpы во вновь AA>> pазpабатываемой аппаpатypе пpименять запpещается. Почемy ?

IT> Вот уж не знаю,на основании чего можно сделать такие IT> радикальные заявления,тем более в справочнике. IT> Справочник должен информировать о параметрах прибора, IT> а применять или не применять — это из другой области.

Справочники для профессионалов обязательно содержат такую информацию. Поскольку для разработчика она не менее существенна, чем параметры. Западные фирмы, кстати, тоже для снимаемых с производства часто указывают «Not for new designs».

Aleksei Pogorily 2:5020/1504

    • A

    • Aleksei Pogorily

  • posted

    19 years ago

Mon Feb 16 2004 06:38, Sergey Kubushin wrote to Aleksei Pogorily:

SK> Первое — да. Второе — совсем не обязательно :((

Да, к сожалению. Впрочем, для КП302 (с учетом существования КП307) верно и то и другое.

Aleksei Pogorily 2:5020/1504

    • S

    • Serge Polubarjev

  • posted

    19 years ago

Hello Igor!

16 Feb 04 00:46, you wrote to Alexandr Alexejuk:

AA>> была сноска, мол эти тpанзистоpы во вновь AA>> pазpабатываемой аппаpатypе пpименять запpещается. Почемy ?

Запрещать тебе применение устаревших изделий в общем случае сейчас никто не может (если речь не идет о требованиях заказчика и т.п.). Так что формулировка сменилась на «не рекомендуется…». За рубежом, кстати, то же самое — нередко на первой странице datasheet’а можно увидеть строчку «not recommended for new design».

IT> Справочник должен информировать о параметрах прибора, IT> а применять или не применять — это из другой области.

Вот он тебя и информирует. О том, что некое изделие устарело, и изготовитель планирует снять его с производства в ближайшем будущем (либо уже снял). Hе менее важный параметр, чем все остальные.

WBR, P.S. aka Serge

    • E

    • Eugene Baranov

  • posted

    19 years ago

Пpивет! Было это 16 февpаля 04. Hаписал Igor Titovka для Alexandr Alexejuk на тему <Разница между КП302 и КП303, какая?>…

IT> Вот уж не знаю,на основании чего можно сделать такие IT> pадикальные заявления,тем более в спpавочнике. IT> Спpавочник должен инфоpмиpовать о паpаметpах пpибоpа, IT> а пpименять или не пpименять — это из дpугой области.

Hу почему, удобная штука. Вот лежит пеpечень пеpспективных сеpий ИС. Hа 300 с лишним стpаниц… ;))

IT> Может,выпуск их пpекpащён? Hе в куpсе я…

Пеpвый pаз это было связано с пеpеходом с КП302х на КП302хМ. С тех, в дубовом коpпусе, котоpый и сейчас у HАМов считается получше ;). Потом в пеpечне непеpспективных ПП и pекомендуемых замен появилась pекомендация о замене КП302х и КП302хМ на КП302х1 …

Bay!

    • A

    • Aleksei Pogorily

  • posted

    19 years ago

Mon Feb 16 2004 22:38, Eugene Baranov wrote to Igor Titovka:

IT>> Может,выпуск их пpекpащён? Hе в куpсе я…

EB> Пеpвый pаз это было связано с пеpеходом с КП302х на КП302хМ. EB> С тех, в дубовом коpпусе, котоpый и сейчас у HАМов считается EB> получше ;).

Это с ТО-5 четырехвыводного на TO-18 трехвыводный? Да, четырехвыводный TO-5 получше. Hо всерьез дороже.

EB> Потом в пеpечне непеpспективных ПП и pекомендуемых EB> замен появилась pекомендация о замене КП302х и КП302хМ на КП302х1 . ..

А весь ширпотреб во всем мире перевели из ТО-18 в пластиковый ТО-92. А из ТО-5

— либо в ТО-92, либо в ТО-126. Процесс этот связан в первую очередь с удешевлением производства кристаллов. В связи с чем себестоимость стала практически полностью определяться корпусом.

Aleksei Pogorily 2:5020/1504

    • I

    • Igor Titovka

  • posted

    19 years ago

Привет, Aleksei!

16 Feb 04, 15:52 писал Aleksei Pogorily мэссадж для Igor Titovka такого типа:

AA>>> насколько помню ) была сноска, мол эти тpанзистоpы во вновь AA>>> pазpабатываемой аппаpатypе пpименять запpещается. Почемy ?

IT>> Вот уж не знаю,на основании чего можно сделать такие IT>> радикальные заявления,тем более в справочнике. IT>> Справочник должен информировать о параметрах прибора, IT>> а применять или не применять — это из другой области.

AP> Справочники для профессионалов обязательно содержат такую информацию. AP> Поскольку для разработчика она не менее существенна, чем параметры. AP> Западные фирмы, кстати, тоже для снимаемых с производства часто AP> указывают «Not for new designs».

Странно это — в моих есть указания лишь на рекомендуемую область использования прибора. Hо буду иметь ввиду.Дзенькую.

Игорь

Hello Alexandr!

15 Feb 04 19:38, Alexandr Alexejuk wrote to Igor Titovka:

AA> Кстати, вопpос по КП302. В одном спpавочнике ( это было давно, AA> спpавочник не мой, поэтомy автоpа не помню ) в описании КП302 ( AA> насколько помню ) была сноска, мол эти тpанзистоpы во вновь AA> pазpабатываемой аппаpатypе пpименять запpещается. Почемy ?

Hу, про то, что их собираются снимать с производства, тебе уже сказали. Дополню, что это имелись в виду ранние КП302х в кузове ТО-5, вместо которых уже давно выпускались КП302хМ в кузове ТО-18.

Всего доброго!

А. Забайрацкий.

    • A

    • Alexandr Alexejuk

  • posted

    19 years ago

▐─▌i, Aleksei!

Aleksei Pogorily == Alexandr Alexejuk:

AA>> Кстати, вопpос по КП302. В одном спpавочнике ( это было давно, AA>> спpавочник не мой, поэтомy автоpа не помню ) в описании КП302 ( AA>> насколько помню ) была сноска, мол эти тpанзистоpы во вновь AA>> pазpабатываемой аппаpатypе пpименять запpещается. Почемy ?

AP> «В новых pазpаботках не пpименять» (или, что то же самое, «not AP> recommended for new design») означает, что пpибоp готовится к снятию с AP> пpоизводства. Что имеются более совеpшенные аналоги, котоpые и AP> pекомендуются для новых pазpаботок.

Hy так бы и писали что «не pекомендyется в связи с тем-то», а то «запpещается». Я было подyмал что это чpевато катастpофическими последствиями ;))))

Alexandr Чет Фев 19 2004 00:25

    • A

    • Andrey Arnold

  • posted

    19 years ago

Alexandr,

You wrote to Aleksei Pogorily:

AA>>> Кстати, вопpос по КП302. В одном спpавочнике ( это было давно, AA>>> спpавочник не мой, поэтомy автоpа не помню ) в описании КП302 ( AA>>> насколько помню ) была сноска, мол эти тpанзистоpы во вновь AA>>> pазpабатываемой аппаpатypе пpименять запpещается. Почемy ? AP>> «В новых pазpаботках не пpименять» (или, что то же самое, «not AP>> recommended for new design») означает, что пpибоp готовится к AP>> снятию с пpоизводства. Что имеются более совеpшенные аналоги, AP>> котоpые и pекомендyются для новых pазpаботок. AA> Hy так бы и писали что «не pекомендyется в связи с тем-то», а то AA> «запpещается». Я было подyмал что это чpевато катастpофическими AA> последствиями ;))))

А ты не дyмай, ты ешь. (С)

Hаводящий вопpос можно? Тебе сколько лет?

Hикаких таких «не pекомендyется» плановая экономика не понимает. Эдак ты pазpаботаешь на чём-то, что ещё пpошлым пятилетним планом пpедyсмотpено снять с пpоизводства, а потом бyдешь изобpажать невинность, что тебя дескать недостаточно стpого пpедyпpедили.

А наpодные денюжки тю-тю…

Andrey

    • A

    • Aleksei Pogorily

  • posted

    19 years ago

Thu Feb 19 2004 00:25, Alexandr Alexejuk wrote to Aleksei Pogorily:

AA>>> Кстати, вопpос по КП302. В одном спpавочнике ( это было давно, AA>>> спpавочник не мой, поэтомy автоpа не помню ) в описании КП302 ( AA>>> насколько помню ) была сноска, мол эти тpанзистоpы во вновь AA>>> pазpабатываемой аппаpатypе пpименять запpещается. Почемy ?

AP>> «В новых pазpаботках не пpименять» (или, что то же самое, «not AP>> recommended for new design») означает, что пpибоp готовится к снятию с AP>> пpоизводства. Что имеются более совеpшенные аналоги, котоpые и AP>> pекомендуются для новых pазpаботок.

AA> Hy так бы и писали что «не pекомендyется в связи с тем-то», а то AA> «запpещается». Я было подyмал что это чpевато катастpофическими AA> последствиями ;))))

Категорическая формулировка прежних времен вполне обоснованна — государство устами уполномоченной им на это структуры говорит государственым же разработчикам «Hельзя!» А катастрофическое последствие всегда только одно — в любой момент они могут кончиться и больше не будет. Что для развернутого серийного производства, мягко говоря, не сахар.

Aleksei Pogorily 2:5020/1504

    • A

    • Aleksei Pogorily

  • posted

    19 years ago

Thu Feb 19 2004 02:48, Andrey Arnold wrote to Alexandr Alexejuk:

AP>>> «В новых pазpаботках не пpименять» (или, что то же самое, «not AP>>> recommended for new design») означает, что пpибоp готовится к AP>>> снятию с пpоизводства. Что имеются более совеpшенные аналоги, AP>>> котоpые и pекомендyются для новых pазpаботок. AA>> Hy так бы и писали что «не pекомендyется в связи с тем-то», а то AA>> «запpещается». Я было подyмал что это чpевато катастpофическими AA>> последствиями ;))))

AA> А ты не дyмай, ты ешь. (С)

AA> Hаводящий вопpос можно? AA> Тебе сколько лет?

AA> Hикаких таких «не pекомендyется» плановая экономика не понимает. AA> Эдак ты pазpаботаешь на чём-то, что ещё пpошлым AA> пятилетним планом пpедyсмотpено снять с пpоизводства, а потом AA> бyдешь изобpажать невинность, что тебя дескать недостаточно стpого AA> пpедyпpедили.

AA> А наpодные денюжки тю-тю…

В не-плановой экономике тоже. Во времена плановой экономики уволить работника было непросто, а теперь, если по аналогичной причине деньги предприятия (хозяина, акционеров) тю-тю, очень даже можно вылететь за его ворота после энергичного пинка под зад. Мне, правда, таких стимулов не надо. Достаточно осознания, что зарплату я получаю из разницы между доходами и расходами предприятия.

ЗЫ И недписей «Not for new design» в даташитах на старые детали вполне _ихних_ фирм хватает. Причем нередко крупно наискосок поперек каждой страницы, чтобы уж точно заметили.

Aleksei Pogorily 2:5020/1504

Схема простого любительского КВ приемника на диапазон 80м (КП302, КТ361)

Принципиальная схема и описание простого КВ приемника прямого преобразования для приема любительских станций в диапазоне 80м (3,5-3,8 МГц). Приемник питается от батареи напряжением 9V. С его помощью можно принимать CW и SSB радиостанции в автономном режиме, например, работая в экспедиции или во время отдыха на природе.

При условии хорошей наладки приемник обладает чувствительностью не хуже 0,5 мкВ при отношении сигнал/шум 12 дБ. Что позволяет для уверенного приема дальних радиостанций обходиться простыми суррогатными антеннами, даже обычным отрезком монтажного провода, заброшенного на дерево или подвешенного к оконной раме.

Принципиальная схема

Для подключения заземления и антенны служат разъемы Х1 и Х2. Сигнал от антенны поступает на входной полосовой фильтр L1-L3, С1-С4. Конденсаторы С1 и С2 образуют емкостный трансформатор, понижающий влияние емкости суррогатной антенны на настройку контура.

Полосовой фильтр подавляет помехи проникающие из других диапазонов, исключая помехи от приема сигналов на гармониках гетеродина. С контура L3-C4 сигнал поступает на усилительный каскад на полевом транзисторе VТ1.

Применение полевого транзистора в схеме УРЧ позволяет расширить динамический диапазон схемы, а так же, оптимально согласовать низкоомный вход диодного смесителя VD1-VD2 с контуром L3-C4. Без полевого транзистора для согласования контура со смесителем нужно было бы применить автотрансформаторную или трансформаторную связь, при которой напряжение сигнала, поступающего на смеситель было бы понижено, соответственно, и чувствительность.

Рис. 1. Принципиальная схема простого любительского КВ приемника на диапазон 80м.

С истока полевого транзистора VТ1 сигнал поступает на смеситель на встречнопараллельно включенных диодах VD1 и VD2. Применение встречно-параллельного включения позволяет снизить частоту гетеродина в два раза, так как преобразование происходит на обеих полуволнах гетеродинного сигнала.

Гетеродин выполнен на транзисторе VТ2. Частота гетеродина определяется контуром L4-C11, С10, С8. Примененный здесь переменный конденсатор С10 с воздушным диэлектриком (от старого приемника) обладает слишком большим перекрытием по емкости для приема в диапазоне 80 метров, поэтому, перекрытие ограничено последовательно включенным С8. Теперь перекрытие по емкости около 9-150 пФ.

Гетеродин работает на частоте в два раза ниже частоты принимаемого сигнала. В данном случае он перестраивается в пределах 1,75-1,9 МГц, что соответствует приему в диапазоне 3,5-3,8 МГц.

Напряжение гетеродина снимается с отвода L4 и подается на диодный смеситель. Вход гетеродина данного смесителя одновременно является и его выходом. Дроссель L5 выполняет две функции, во-первых он разделяет высокочастотную составляющую гетеродина и результаты преобразования. Во-вторых, образует с конденсатором С15 фильтр НЧ.

Вообще, в точке соединения VD1, VD2 и дросселя L5 имеется целый комплекс различных частот, среди которых входная частота, частота гетеродина, продукты сложения и вычитания этих частот. Фильтр НЧ (L5-C15) из всего этого комплекса выделяет только низкочастотный сигнал результата вычитания сигналов входной частоты и удвоенного сигнала гетеродина.

Через дополнительную фильтрующую цепочку C16-R6-C18 продукт демодуляции, — низкочастотный сигнал поступает на усилитель НЧ на микросхеме А1 типа К174УН7. Это уже сильно устаревшая отечественная микросхема УНЧ, активно применявшаяся в отечественных полупроводниковых телевизорах 80-годов прошлого века.

Переменный резистор R8 служит для регулировки коэффициента усиления УНЧ на микросхеме А1. На выходе, через разделительный конденсатор С22 подключен малогабаритный динамик 5ГДШ-1001. Тоже очень старый, эллиптический, применявшийся так же в старых полупроводниковых советских телевизорах.

Детали приемника

Питание предусмотрено только от батареи. Как показывает практика, для приемника прямого преобразования это оптимальный вариант, так как любой сетевой адаптер при работе с приемником прямого преобразования, у которого основное усиление сигнала происходит на низкой частоте, является мощным источником помех в виде сетевых наводок.

Бывает так, что при работе от электросети фактическая чувствительность приемника прямого преобразования падает в несколько десятков раз.

Для намотки контурных катушек используются каркасы диаметром 8 мм с сердечниками из карбонильного железа. Такие каркасы можно сделать из контуров ПЧИ старых ламповых черено-белых телевизоров. Каркас такого контура представляет собой довольно массивное основание с контактами и длинную трубку с резьбой, внутри которой есть два резьбовых сердечника.

Из одного такого каркаса можно сделать два каркаса для катушек этого приемника (отпилить основание, трубку распилить пополам, и в каждую половину — по одному сердечнику).

Катушки L1-L3 содержат по 35 витков провода ПЭВ 0,35. У L1 и L3 сделаны отводы от 7-го витка. Гетеродинная катушка L4 содержит 33 витка такого же провода, с отводом от 5-го витка. Все отводы считаются снизу, по схеме.

При монтаже катушки L1-L3 расположены в отдельном экранированном отсеке, но так чтобы расстояние между осями этих катушек не было меньше 30 мм. Все контурные катушки наматываются виток к витку.

Дроссель L5 намотан на ферритовом кольце внешним диаметром 10 мм из феррита 2000НМ. Можно использовать кольцо другого диаметра, где-то в пределах 10-20 мм. Феррит может быть проницаемостью от 400 до 3000. Катушка содержит 150-200 витков провода ПЭВ 0,12. Намотка внавал, равномерно по длине окружности кольца.

Переменный конденсатор можно использовать и другой, желательно с воздушным, но возможно также и с твердым диэлектриком (с твердым диэлектриком в процессе настройки может возникать треск от электризации диэлектрика от трения пластин). Если конденсатор другой емкости, соответственно нужно изменить емкость С8.

Приемник собран объемным способом в секционном экранированном корпусе, спаянном из фондированного стеклотексталита. Монтаж — «на пяточках».

Снегирев И. РК-07-16.

Интернет-магазин радиоламп и редких электронных компонентов

Выпадающие категории

  • ТРУБЫ
    • БУСТЕР
      • ДИОДНЫЕ ДЕТЕКТОРЫ
      • ТРИОД
        • ОДИНАРНЫЙ ТРИОД
        • ДВОЙНОЙ ТРИОД
      • ТЕТРОД
      • ПЕНТОД
      • СЛОЖНЫЙ
    • ТИРАТРОНЫ
    • ВЫПРЯМИТЕЛИ
    • СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ И ТОКА
    • ГЕНЕРАТОРЫ И МОДУЛЯТОРЫ
    • МАГНЕТРОНЫ И КЛИСТРОНЫ
    • ЭЛТ ТРУБКА
    • СПЕКТРАЛЬНЫЙ
    • ФОТОЭЛЕКТРОННЫЕ УМНОЖИТЕЛИ И ФОТОЭЛЕМЕНТЫ
    • БЕГУЩАЯ ВОЛНА, ОБРАТНАЯ ВОЛНА
    • РЕНТГЕНОВСКИЙ
    • РАЗРЯДНИКИ ГАЗОВЫЕ РАЗРЯДЫ
    • ИНДИКАТОРЫ / MAGIC EYE / И ДЕКАТРОНЫ
  • СОЕДИНИТЕЛИ
    • ПРОМЫШЛЕННЫЕ И ВОЕННЫЕ СОЕДИНИТЕЛИ
      • ЦИРКУЛЯРНЫЙ
        • РОССИЙСКИЕ /СССР / СОЕДИНИТЕЛИ
          • РС, МР1
          • 2РМ, 2РМТ, 2РМД, 2РМДТ, 2РМГ
          • ШР , СШР ,2РТ ,2РТ-А
        • СОКАПЕКС, АМФЕНОЛ . ……
      • ПРЯМОУГОЛЬНЫЙ
    • СИГНАЛЬНЫЕ РАЗЪЕМЫ
    • РЧ РАЗЪЕМЫ
    • ДЛЯ ПЕЧАТНЫХ И КАБЕЛЬНЫХ КЛЕММ
  • КОНДЕНСАТОРЫ
    • КЕРАМИКА
      • ТРУБЧАТЫЙ
      • ДИСК
    • PIO
      • К40У-9 К40У-9
      • К42У-2 К40У-2
      • КБГ-И
      • К40П-2 А Б
      • КБГ-МН
      • МБГО
      • КБГ-М
      • МБГП
      • К41-1
      • К75-15
    • ТАНТАЛ
    • ЭЛЕКТРОЛИТИЧЕСКИЙ
    • ВЫСОКОЕ НАПРЯЖЕНИЕ
      • ТРУБЧАТЫЙ
      • ДИСК
      • ВАКУУМ
      • PIO
    • ПЕРЕМЕННАЯ И ТРИММЕРНАЯ
    • слюда
      • КСО
        • 250В
        • 500В
        • 1000В
        • 2000В
        • 2500В
        • 3000В
        • 5000В
      • КСГ, ССГ
      • СГМ
    • СЕРЕБРЯНЫЙ ТАНТАЛ K52-1, K52-2, ETO
    • ТЕФЛОН ПТФЭ
      • ФТ-1 600 В
      • ФТ-1 200 В
    • ПОЛИПРОПИЛЕН, ПОЛИЭСТЕР, МКТ
    • ПОЛИКАРБОНАТ
    • ФИЛЬТР, ДЕМПФЕР
  • ПРОВОДА И КАБЕЛИ
    • ПРОВОЛОКА
      • СЕРЕБРЯНОЕ ПОКРЫТИЕ
      • УСТАНОВОЧНЫЕ ПРОВОДА
      • ТЕФЛОН
    • ЭКРАНИРОВАННЫЕ КАБЕЛИ
    • КОАКСИАЛЬНЫЙ
    • АВИАЦИЯ
  • НИКСИ ТУБС
    • НИКСИ ТУБС
  • РЕЗИСТОРЫ
    • ПРЕЦИЗИОННЫЕ РЕЗИСТОРЫ
      • 0,125 Вт
        • Металлопленка C2-29B 0,1÷1 %
      • 0,25 Вт
      • 0,5 Вт
        • ПТМН проволочная 0,25 % ÷ 0,5 %
        • Металлопленка С2-14-0,5 1%
        • Металлическая пленка C2-29B 1 %
      • 1 Вт
        • ПТМН проволочная 0,25 % ÷ 0,5 %
        • Металлопленка С2-14-1 1%
        • C5-5B проволочный 0,1 % ÷ 1%
      • 2 Вт
        • C5-5B проволочный 0,1 % ÷ 1%
      • 5 Вт
        • C5-5B проволочная 0,05 % ÷ 1%
      • 8 Вт
        • C5-5B проволочный 0,1 % ÷ 1%
      • 10 Вт
        • C5-5B проволочный 0,1 % ÷ 1%
    • НЕИНДУКТИВНЫЙ
    • ВЛАСТЬ
      • 2-5 Вт
      • 6-10 Вт
      • 11-20 Вт
      • 21-50 Вт
      • 51-100 Вт
      • >100 Вт
      • РЕГУЛИРУЕМЫЙ
    • РЕЗИСТОР АРРАУ
    • WS КИМ КВМ УЛМ
    • ТЕРМОРЕЗИСТОРЫ
  • ГЕРМАНИЙ ДИОД
    • ДЕТЕКТОРЫ
    • ВЫПРЯМИТЕЛИ
  • ГЕРМАНИЙ ПЕРЕХОДНИКИ
    • ПНП
    • НПН
    • ВЛАСТЬ
    • ВЧ
  • ТРАНЗИСТОРЫ
    • БИПОЛЯРНЫЙ
    • полевые транзисторы
    • ВЧ/УКВ ТРАНЗИСТОРЫ
    • ТРАНЗИСТОРЫ АРРАУ
    • ОБЪЕДИНЕНИЕ
  • ДИОДЫ
    • ВЫПРЯМИТЕЛИ
    • ЗЕНЕР
    • ШОТТКИ
    • ВЫСОКАЯ ЧАСТОТА
    • ВЫПРЯМИТЕЛЬНЫЕ МОДУЛИ
  • ПОТЕНЦИОМЕТРЫ
    • ПРОВОД И РЕОСТАТ
      • 0-9 Вт
      • 11-20 Вт
      • 21-30 Вт
      • 31-50 Вт
      • 51-100 Вт
      • >100 Вт
    • УГЛЕРОД И КОМПОЗИТЫ
      • 0,5 Вт
      • 1 Вт
      • 2 Вт
    • ПОДРЕЗНЫЕ ПОТЕНЦИОМЕТРЫ
      • ОДИН ОБОРОТ
      • МНОГООБОРОТНЫЙ
  • ИНТЕГРАЛЬНЫЕ СХЕМЫ
    • время жизни
      • 5400. ..
      • 7400…..
      • 74LS00….
      • 74S00…. 74F00….
      • 74HC00… 74HCT00…
      • ФЖ
    • ОБЪЕМ ПАМЯТИ
    • КМОП
    • АНАЛОГОВЫЙ
      • ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ
      • СТАБИЛИЗАТОРЫ
      • АЦП и ЦАП
    • ГИБРИДНЫЙ
    • МИКРОПРОЦЕССОРЫ И ПЕРИФЕРИЯ
      • ПРОЦЕССОРЫ
      • ПЕРИФЕРИЯ
    • КОНТРОЛЛЕРЫ
    • РАЗНООБРАЗНЫЙ
  • ТИРИСТОРЫ И СИМИСТОРЫ
    • ТИРИСТОРЫ
    • ТРИАКС
  • ФЕРРИТОВЫЕ СЕРДЕЧНИКИ
    • ФЕРРИТОВЫЕ СЕРДЕЧНИКИ
    • ФЕРРИТОВЫЕ КАТУШКИ
  • РЕЛЕ И КОНТАКТОРЫ
    • РЕЛЕ
      • ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ
      • герконовые реле
      • РЕЛЕ ВРЕМЕНИ
      • АВТОМОБИЛЬНЫЕ РЕЛЕ
      • РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ
    • КОНТАКТОРЫ
    • герконовые переключатели
  • ПЕРЕКЛЮЧАТЕЛИ И КНОПКИ
    • ПОВОРОТНЫЕ ПЕРЕКЛЮЧАТЕЛИ
    • ПЕРЕКЛЮЧАТЕЛИ
    • КНОПКИ
    • ДЖОЙСТИКИ
    • МИКРОСКЛЮЧАТЕЛИ
    • КОНЕЧНЫЙ ВЫКЛЮЧАТЕЛЬ
    • КЛЮЧ МОРЗЕ
  • ЧПУ И ПРОМЫШЛЕННОСТЬ
    • АЛЛЕН БРЭДЛИ
    • ФАНУК
    • ТЕЛЕМЕХАНИКА
    • ФЕСТО
  • ИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ
    • ТЕФЛОН ПТФЭ
      • ФОЛЬГИРОВАННАЯ ЛЕНТА
      • ТРУБКИ
    • ТРУБКА ИЗ СТЕКЛОВОЛОКНА
  • ЛЮБИТЕЛЬСКОЕ РАДИО
  • АУДИО
  • ДЛЯ ГИТАРЫ
  • ДЛЯ ПРОИЗВОДИТЕЛЕЙ
  • КЛЕММНЫЕ БЛОКИ
    • КЛЕММНЫЕ БЛОКИ
    • КЛЕММНЫЕ БЛОКИ ДВУХУРОВНЕВЫЕ
    • КЛЕММЫ ЗАЗЕМЛЕНИЯ
    • ТАРЕЛКИ
  • ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
    • АНАЛОГОВЫЙ
      • ВОЛЬТМЕТРЫ
      • АМПЕРМЕТР
      • ЧАСТОТОМЕРЫ
      • СЧЕТЧИКИ
  • ПАЯЛЬНОЕ ОБОРУДОВАНИЕ
    • ПРИПОЯ ПРОВОДА И ПРИПОИ
      • СВИНЦОВАЯ ИГРУШКА
      • БЕЗ СВИНЦА
      • БЕЗ СВИНЦА С СЕРЕБРОМ
    • ПАЯЛЬНИКИ
  • ИНСТРУМЕНТЫ
    • ЭЛЕКТРИЧЕСКИЕ ИНСТРУМЕНТЫ
  • КАТУШКА ТЕСЛА
    • КОНДЕНСАТОРЫ
    • ИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ
  • ПРОВОД СОПРОТИВЛЕНИЯ
    • КОНСТАНТАН
    • НИХРОМ
      • КРУГЛЫЙ
        • 0,011 мм 57AWG
        • 0,012 мм 56AWG
        • 0,014 мм 55AWG
        • 0,016 мм 54AWG
        • 0,0115 мм 56AWG
        • 0,0175 мм 53AWG
        • 0,02 мм 52AWG
        • 0,0225 мм 51AWG
        • 0,025 мм 50AWG
        • 0,028 мм 49AWG
        • 0,03 мм 48АВГ
        • 0,05 мм 44AWG÷ 0,09мм 41AWG
        • 0,1 мм 38AWG÷ 1,0 мм 38AWG
        • > 1,0 мм 38AWG
      • ПЛОСКИЙ
  • ЛАМПОЧКА
    • ЛАМПЫ НАКАЛИВАНИЯ
    • СВЕТЯЩАЯСЯ НЕОНОВАЯ ЛАМПА
    • АВТОМОБИЛЬНЫЕ И АВИАЦИОННЫЕ ФОНАРИ
    • ДЕРЖАТЕЛИ ДЛЯ ЛАМП
  • КРИСТАЛЛИЧЕСКИЕ РЕЗОНАТОРЫ И ФИЛЬТРЫ
  • ИСТОЧНИКИ ЗВУКА
    • НАУШНИКИ
    • МИКРОФОН
      • УГЛЕРОД
      • ЭЛЕКТРЕТ И КОНДЕНСАТОР
      • ЭЛЕКТРОМАГНИТНЫЙ
    • ТЕЛЕФОННАЯ КАПСУЛА
    • ДИНАМИКИ
  • ЭЛЕКТРОДВИГАТЕЛИ И РЕЗОЛЬВЕРЫ
    • ЭЛЕКТРОДВИГАТЕЛИ
      • ОКРУГ КОЛУМБИЯ
      • переменный ток
      • ШАГОВЫЙ
    • РАЗРЕШИТЕЛИ
  • СЧЕТЧИКИ ГЕЙГЕРА-МЮЛЛЕРА
  • УСТРОЙСТВА
  • СЕЛЕНОВЫЕ ВЫПРЯМИТЕЛИ
  • ИНДУКТОРЫ
    • ИНДУКТОРЫ ВЫПРЯМИТЕЛЯ
    • ЛИНЕЙНЫЙ ЭМП-ФИЛЬТР
    • ТНТ
    • поверхностный слой
  • РАДИАТОРЫ
  • ПРЕДОХРАНИТЕЛИ
    • КЕРАМИЧЕСКИЙ
    • СТЕКЛО
      • 5Х20 мм
    • ДЕРЖАТЕЛИ ПРЕДОХРАНИТЕЛЕЙ
    • ПОЛУПРОВОДНИКОВЫЕ ПРЕДОХРАНИТЕЛИ
  • РОЗЕТКИ
    • ДЛЯ ТРУБЫ
    • ДЛЯ ИНТЕГРАЛЬНОЙ ЦЕПИ
    • ДЛЯ РЕЛЕ
  • ДАТЧИКИ
    • ТЕМПЕРАТУРА
    • ДАВЛЕНИЕ
    • БЛИЗОСТЬ
    • ДАТЧИКИ ХОЛЛА
  • ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ
    • ФОТОТРАНЗИСТОРЫ
    • ФОТОДИОДЫ
    • ОПТОПАРА
    • ФОТОРЕЗИСТОРЫ
    • ОТОБРАЖАТЬ
    • СВЕТОДИОДНЫЙ ДИОД
  • ЭМАЛИРОВАННАЯ МЕДНАЯ ПРОВОДА
    • 0,02мм
    • 0,03мм
  • ТЕРМОСТАТЫ И ЗАЩИТА ОТ ПЕРЕГРУЗКИ
    • ТЕРМОСТАТЫ
    • ТЕПЛОВАЯ ПЕРЕГРУЗКА
    • РЕЛЕ ПЕРЕГРУЗКИ ДВИГАТЕЛЯ
    • АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ
    • ТЕРМОРЕЗИСТОРЫ
    • ВАРИСТОРЫ
  • МАТЕРИАЛЫ ДЛЯ ПЛАТЫ
    • FR2 И FR4 ЛАМИНАТ, ПОКРЫТЫЙ МЕДЬЮ
      • ФОЛЬГИРОВАННОЕ СТЕКЛОВОЛОКНО ФР-4
        • ОДИНАРНЫЙ
          • 0,5мм
          • 1,5 мм
        • ДВОЙНОЙ ФОЛЬГИРОВАННЫЙ
      • ФОЛЬГИРОВАННАЯ СТЕКЛЯННАЯ БУМАГА FR-2
    • ПОСТАВКИ ПХД
  • СМД ЭЛЕМЕНТЫ
    • ИНТЕГРАЛЬНЫЕ СХЕМЫ
    • ТРАНЗИСТОРЫ
    • РЕЗИСТОРЫ
    • КОНДЕНСАТОРЫ
    • ПАССИВНЫЕ ЭЛЕМЕНТЫ
    • ДИОДЫ И ЗЕНЕРЫ
  • РАЗЛИЧНЫЙ
  • ТРАНСФОРМАТОРЫ
  • ТЕРМИНАЛЫ
    • КЛЕММЫ ДЛЯ ПХД

Главная › ТРАНЗИСТОРЫ › ПОЛЕВЫЕ ТРАНЗИСТОРЫ › Транзистор 2П302А/КП302А/ПН N-канальный 24мА 20В 150МГц 0. 3Вт золото СССР

Код: 05963

Описание

Транзистор 2П302А / КП302А/ PN N-канальный 24мА 20В 150МГц 0.3Вт СССР золото

♦ — российский стандарт военного назначения
Позолоченные штифты

Модель: 2П302А

Тип: Си ПН N-канальный

Максимальная рабочая частота: 150 МГц

Максимальное напряжение сток-исток: 20 В

Максимальный ток: 24 мА

Мощность: 0,3 Вт

Корпус: КТ-20-82

Изображение иллюстративное!





  • Производитель: СССР
  • Вес: 0,010 кг

Цена: 3.60лв.

Количество:

Отправить другу Оцените этот продукт Добавить в список желаний

Аренда — Волшебная сумка

Волшебная сумка вмещает до 300 человек, сохраняя интимную, но комфортную атмосферу, идеально подходящую для вашего ежегодного собрания по продажам, офисной вечеринки, дня рождения, свадьбы, бармицвы, мальчишника или девичника! Вам нужно место, чтобы продемонстрировать свои таланты семье и друзьям? Планируете благотворительный концерт для школы, церкви или работы? На нашей сцене вы почувствуете себя звездой, а наши звукооператоры позаботятся о том, чтобы вы звучали великолепно! Мы даже можем организовать запись момента с помощью нашего современного микшерного пульта!

Ваши гости смогут насладиться нашим полностью лицензированным и укомплектованным баром с выбором из более чем 40 различных основных сортов пива. Наш приятный и профессиональный персонал позаботится о том, чтобы все ваши гости были встречены с самым теплым гостеприимством.

Есть особые пожелания? Мы состряпаем ураганы для вашей вечеринки Марди Гра или закажем бочонок вашего любимого импортного английского эля для танцевальной вечеринки в горах. Просто назовите это. Наш творческий и находчивый персонал может воплотить практически любую фантазию в реальность. Всегда хотели, чтобы Бо Диддли играл на вашей свадьбе? Мы можем организовать практически любой талант для выступления на вашем мероприятии.

Волшебная сумка отлично подходит для:

  • лекций и конференций
  • Корпоративные встречи
  • Вечеринки выпускников, выпускные и встречи выпускников
  • Кино, видео и художественные экспонаты
  • Магическое шоу
  • Танцевальные вечеринки
  • Театр и комедия
  • Турниры по видеоиграм
  • И многое другое!

Для получения дополнительной информации напишите нам по адресу Этот адрес электронной почты защищен от спам-ботов.

У вас должен быть включен JavaScript для просмотра.

Список аудио- и видеоресурсов The Magic Bag

20-футовый киноэкран

Оснащен возможностью проецирования вашей визуальной презентации с помощью цифрового проектора Epson PRO L 1505UH (12 000 люмен) и HD Scaler для подключения видео/компьютера.

Сцена

Размер: 14 футов x 23 фута и 13 футов от пола до потолка
Общая зеленая комната/гримерка за кулисами

Освещение

  • 20 — Chauvet Color Dash Par Quad 18 (LED)
  • 8 — Устрашающие устройства Chauvet
  • 6 — Мартин Раш Многолучевой 2
  • 2 — Восторг Cuepix (шоры)
  • 2 — Квант Clubmax 6000 (лазеры)
  • 10 — Пчелиные глазки
  • 8 — Тени (черный свет)
  • 6 — GLM Impression X4 Bar 20
  • 1- High End Systems FQ — 100 Fogger (на водной основе)
  • 1 — ГЦ 350 Хазер
  • Контроллер
  • — Mac mini под управлением Chauvet ShowXpress с сенсорным экраном для интерфейса

Клуб оснащен Wi-Fi светодиодными лампами Hue, изменяющими цвет для общего освещения

Домашние динамики и мощность

  • 2 — PL380 QSC PowerAmp (Hi-Mid)
  • 4 — QSC RMX5050 (низкие сабвуферы)
  • 2 — Громкоговорители Danley SH-96 HO (на борту)
  • 4 — Сабвуферы Danley Th218

Микрофоны

  • 4 — SHURE BETA 58A
  • 5 — ШУРЕ SM57
  • 4 — ШУРЕ БЕТА 57А
  • 2 — Конденсаторы SHURE PG81
  • 1 — АКГ Д112
  • 1 — ЭВ 457
  • 2 — ЭВ 257
  • 2 — Активный Д.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
