Что такое полевой транзистор КП303В. Каковы его основные параметры и характеристики. Для чего применяется КП303В. Какие существуют типовые схемы включения этого транзистора. Как правильно выбрать и использовать КП303В в радиоэлектронных устройствах.
Общие сведения о полевом транзисторе КП303В
КП303В — это кремниевый эпитаксиально-планарный полевой транзистор с p-n переходом и каналом n-типа. Он относится к семейству маломощных высокочастотных полевых транзисторов.
Основные особенности КП303В:
- Структура: с p-n переходом и n-каналом
- Корпус: металлостеклянный КТ-1-12
- Максимальная рассеиваемая мощность: 200 мВт
- Максимальное напряжение сток-исток: 25 В
- Начальный ток стока: 1,5-5 мА
- Крутизна характеристики: 2-5 мА/В
Транзистор КП303В предназначен для применения во входных каскадах высокочастотных и низкочастотных усилителей с высоким входным сопротивлением.
Основные электрические параметры КП303В
Рассмотрим подробнее ключевые характеристики и параметры полевого транзистора КП303В:
- Максимальное напряжение затвор-исток: 30 В
- Напряжение отсечки: 1-4 В
- Максимальный постоянный ток стока: 20 мА
- Входная емкость: не более 6 пФ
- Выходная емкость: не более 2 пФ
- Проходная емкость: не более 2 пФ
Важно отметить, что транзистор КП303В имеет низкий уровень шумов — не более 20 дБ на частоте 1 кГц. Это делает его хорошим выбором для малошумящих входных каскадов.
Области применения транзистора КП303В
Благодаря своим характеристикам, полевой транзистор КП303В находит применение в следующих областях:
- Входные каскады высокочастотных усилителей
- Малошумящие предусилители для микрофонов
- Усилители промежуточной частоты в радиоприемниках
- Преобразователи напряжения в ток
- Генераторы стабильного тока
- Электрометрические усилители
Типовые схемы включения КП303В
Рассмотрим несколько базовых схем включения полевого транзистора КП303В:
Схема с общим истоком
Это наиболее распространенная схема включения КП303В. Она обеспечивает усиление как по току, так и по напряжению.
- Вход сигнала подается на затвор
- Выход снимается с стока
- Исток соединяется с общим проводом через резистор
Коэффициент усиления по напряжению в такой схеме может достигать 10-20.
Схема с общим стоком
Эта схема известна также как истоковый повторитель. Она обладает высоким входным и низким выходным сопротивлением.
- Вход подается на затвор
- Выход снимается с истока
- Сток соединяется с шиной питания
Коэффициент передачи напряжения близок к единице. Схема не инвертирует сигнал.
Схема с общим затвором
Эта схема обеспечивает усиление по напряжению без инверсии фазы сигнала.
- Вход подключается к истоку
- Выход снимается со стока
- Затвор соединяется с общим проводом
Входное сопротивление в данной схеме невелико, что может быть полезно в некоторых применениях.
Особенности выбора и применения КП303В
При использовании полевого транзистора КП303В следует учитывать некоторые важные моменты:
- Чувствительность к статическому электричеству. Необходимо соблюдать меры предосторожности при монтаже.
- Разброс параметров. Желательно подбирать транзисторы с близкими характеристиками для парных каскадов.
- Температурная зависимость. Следует обеспечить температурную стабилизацию рабочей точки.
- Нелинейность характеристик. Для уменьшения искажений рекомендуется применять глубокую отрицательную обратную связь.
При правильном применении КП303В позволяет создавать высококачественные малошумящие усилительные каскады с отличными параметрами.
Заменители и аналоги транзистора КП303В
В случае отсутствия КП303В его можно заменить следующими отечественными и зарубежными аналогами:
- КП303А, КП303Б, КП303Г — отечественные аналоги с близкими характеристиками
- BF245A, BF245B — зарубежные аналоги производства Philips
- 2N5457, 2N5458 — американские полевые транзисторы со схожими параметрами
- J201, J202 — популярные JFET-транзисторы, подходящие на замену в большинстве схем
При замене следует внимательно сравнивать основные электрические параметры и особенности применения транзисторов.
Практические рекомендации по применению КП303В
Для успешного использования полевого транзистора КП303В в радиоэлектронных устройствах рекомендуется:
- Использовать схемы температурной стабилизации рабочей точки
- Применять цепи защиты от статического электричества на входе
- Обеспечивать надежный теплоотвод при работе на максимальной мощности
- Экранировать входные цепи для уменьшения наводок
- Использовать качественные малошумящие пассивные компоненты в обвязке
При соблюдении этих рекомендаций КП303В позволяет реализовать его потенциал и получить отличные результаты в различных радиоэлектронных схемах.
Транзистор КП303В. Низкие цены. На складе в наличии.
Краткое техническое описание на
транзистор КП303ВКП303В

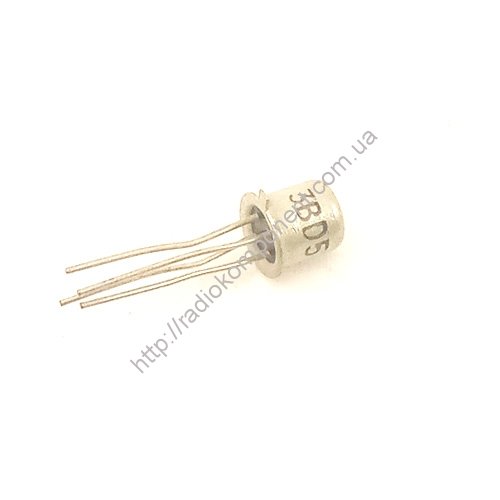

Транзисторы КП303В кремниевые эпитаксиально-планарные полевые с затвором на основе p-n перехода и каналом n-типа.
Предназначены для применения во входных каскадах усилителей высокой частоты КП303Д, КП303Е и низкой КП303А, КП303Б, КП303В, КП303Ж, КП303И частот с высоким входным сопротивлением.
Транзисторы КП303Г в основном предназначены для применения в зарядочувствительных усилителях и других устройствах ядерной спектрометрии.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом на корпусе транзистора.
Тип корпуса: КТ-1-12.
Масса транзистора не более 0,5 г.
Климатическое исполнение: «УХЛ», категория размещения «2.1».
Технические условия:
— Ц20.336.601ТУ.
Гарантийный срок сохраняемости — не менее 10 лет с момента изготовления.
Импортный аналог: 2N5668.
Основные технические характеристики транзистора КП303В:
• Структура транзистора: с p-n-переходом и n-каналом;
• Рси max — Рассеиваемая мощность сток-исток: 200 мВт;
• Uзи отс — Напряжение отсечки транзистора — напряжение между затвором и истоком: 1… 4 В;
• Uси max — Максимальное напряжение сток-исток: 25 В;
• Uзс max — Максимальное напряжение затвор-сток: 30 В;
• Uзи max — Максимальное напряжение затвор-исток: 30 В;
• Iс — Ток стока (постоянный): 20 мА;
• Iс нач — Начальный ток стока: 1,5…5 мА;
• S — Крутизна характеристики: 2… 5 мА/В;
• С11и — Входная емкость транзистора — емкость между затвором и истоком: не более 6 пФ;
• С12и — Емкость обратной связи в схеме с общим истоком при коротком замыкании на входе по переменному току: не более 2 пФ.
Если вас интересует более подробная техническая информация о транзисторе КП303В обращайтесь в отдел продаж. Наши менеджеры предоставлят вам квалифицированную техническую консультацию.
Гарантия
На всю продукцию распостраняется гарантия от 1 до 8 лет, в зависимости от типа устройства.
После подтверждения заказа товар достается со склада, перепроверяется и, при необходимости, калибруется в лаборатории, комплектуется ЗИПом и технической документацией, надежно упаковывается.
Упаковка транзистора КП303В может состоять из заводской или транспортной коробки. По запросу поставляем в деревянных ящиках.
Для большей надежности также используем пенопласт, пупырчатый полиэтилен, гофрокартон, гидроизоляционную пленку. Для габаритных поставкок возможна транспортировка на паллетах.
Доставка транзистора КП303В
По умолчанию доставка осуществляется транспортой компанией «Новая Почта».
Также для вашего удобства мы предоставляем на выбор другие варианты доставки: SAT, Gunsel, Автолюкс, Укрпошта. Возможна курерская доставка по указанному вами адресу транспортной компанией.
Укажите желаемый способ при общении с менеджером. Если по каким-либо причинам Вы не можете воспользоваться ни одним из предложенных способов, то мы попытаемся найти подходящий вариант.
Также вас может заинтересовать:
Дополнительная информация
Категории товара : транзисторы, количество просмотров товара: 154. Рейтинг товара Транзистор КП303В: 4.0454. Приведенные данные актуальны на: 16-02-2023. Подробную информацию о наличии и характеристиках товара уточняйте в отделе продаж.
Транзистор КП303В
Драгоценные металлы в транзисторе КП303В согласно данных и паспортов-формуляров. Бесплатный онлайн справочник содержания ценных и редкоземельных драгоценных металлов с указанием его веса вида которые используются при производстве электрических радио транзисторов. Содержание драгоценных металлов в транзисторе КП303В. Золото: 0.01 грамм. Серебро: 0 грамм. Платина: 0 грамм. Палладий: 0 грамм. Примечание: . Если у вас есть интересная информация о транзисторе КП303В сообщите ее нам мы самостоятельно разместим ее на сайте.
Вопросы справочника по транзисторах которые интересуют наших посетителей: найти аналог транзистора, усилитель на транзисторе, замена транзистора, как проверить транзистор или чем заменить транзистор в схеме, правила включения транзистора, Также интересны ваши рекомендации по мощным транзисторам, импортным и отечественным комплектующим, как самостоятельно проверить транзистор, Фото транзистора марки КП303В: Полевой транзистор — полупроводниковый прибор, в котором ток изменяется в результате действия «перпендикулярного» току электрического поля, создаваемого напряжением на затворе. Протекание в полевом транзисторе рабочего тока обусловлено носителями заряда только одного знака (электронами или дырками), поэтому такие приборы часто включают в более широкий класс униполярных электронных приборов (в отличие от биполярных).
Схема включения определяется тем, какой из трех электродов транзистора является общим и для входной и выходной цепи. Очевидно, что рассмотренный нами пример (рис. 4.2) является схемой с общим истоком (рис. а). Схема с общим затвором (рис. ) аналогична схеме с общей базой у биполярных транзисторов. Она не дает усиления по току, а входное сопротивление здесь маленькое, так как входным током является ток стока, вследствие этого данная схема на практике не используется. Схема с общим стоком (рис в) подобна схеме эмиттерного повторителя на биполярном транзисторе и ее называют истоковым повторителем. Для данной схемы коэффициент усиления по напряжению близок к единице. Выходное напряжение по величине и фазе повторяет входное. В этой схеме очень высокое входное сопротивление и малое выходное.
Справочные данные на транзисторы (DataSheet) КП303В включая его характеристики: Актуальные Даташиты (datasheets) транзисторов – Схемы радиоаппаратуры:
Транзистор доступное описание принципа работы.
Жуткая вещь, в детстве все не мог понять как он работает, а оказалось все просто. В общем, транзистор можно сравнить с управляемым вентилем, где крохотным усилием мы управляем мощнейшим потоком. Чуть повернул рукоятку и тонны дерьма умчались по трубам, открыл посильней и вот уже все вокруг захлебнулось в нечистотах. Т.е. выход пропорционален входу умноженному на какую то величину. Этой величиной является коэффициент усиления.
Полевой транзистор отличается от биполярного тем, что в нем сопротивление канала между истоком и стоком определяется уже не током, а напряжением на затворе. Последнее время полевые транзисторы получили громадную популярность (на них построены все микропроцессоры), т.к. токи в них протекают микроскопические, решающую роль играет напряжение, а значит потери и тепловыделение минимальны. Обозначение транзисторов или камень преткновения всех студентов. Как запомнить тип биполярного транзистора по его условной схеме? Представь что стрелочка это направление твоего движения на машине… Если едем в стенку то дружный вопль «Писец Нам Писец.
В общем, транзистор позволяет тебе слабеньким сигналом, например с ноги микроконтроллера, управлять мощной нагрузкой типа реле, двигателя или лампочки. Если не хватит усиления одного транзистора, то их можно соединять каскадами – один за другим, все мощней и мощней. А порой хватает и одного могучего полевого MOSFET транзистора. Посмотри, например, как в схемах сотовых телефонов управляется виброзвонок.
Там выход с процессора идет на затвор силового MOSFET ключа. Купить транзисторы или продать а также цены на КП303В:
Может кто-нибудь объяснить эту схему?
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
- Статус
- Эта старая тема закрыта. Если вы хотите повторно открыть эту тему, свяжитесь с модератором, нажав кнопку «Пожаловаться».
Перейти к последнему
#1
- #1
Кто-нибудь может объяснить мне эту схему? Это что-то от схемы предусилителя советского «Союза-110». Я думаю, что это должен быть предусилитель для встроенного усилителя мощности, но я не уверен.
Если бы кто-нибудь мог объяснить мне это и сказать, можно ли его использовать для чего-то вроде предварительного усилителя или усилителя для наушников, я был бы очень признателен.
Канал N — это КП303В (КП303В), информацию о нем можно найти здесь:
КВ303В
Спасибо!
#2
- #2
Это выглядело бы немного менее запутанно, если бы вы перевернули схему и дали R5 прямое подключение к источнику питания.
Думаю, понятно, что 75 Ом и 200 мк предназначены для фильтрации питания.
По сути, это схема с общим стоком, в которой используются как обратная связь по напряжению (R6/R5), так и обратная связь по току (R7). Поскольку часть обратной связи по напряжению подключается к затвору с 470k R4 последовательно, я предполагаю, что она предназначена только для установки рабочей точки постоянного тока в сочетании с R7. Горшок на 10 кОм является стоковым резистором и служит регулятором громкости.
По сути, это предусилитель. Я бы не считал его подходящим для длинных кабелей, так как его выходное сопротивление напрямую зависит от настройки громкости и приближается к 10 кОм при полной нагрузке (1 кОм при -20 дБ, 100 Ом при -40 дБ).
И, очевидно, использование в качестве усилителя для наушников полностью исключено. Но внутри ленты все было нормально.
Полевой транзистор похож на BF245A/B или 2N5459.
#3
- #3
Спасибо, сгросскласс!
На плате, на которой он установлен, есть еще один предусилитель схемы операционного усилителя, но они не используются вместе.
Теперь об использовании этой штуки.
Получить +-15 В легко, у меня есть много деталей для сборки блока питания для этого устройства.
Но для чего он может быть полезен? Может усилитель линейного уровня, скажем, от ноута или телефона или планшета до усилителя мощности?
Может быть, эту схему операционного усилителя можно как-то использовать вместе со схемой JFET? Я загружу полную схему завтра, если у меня будет время
#4
- #4
Я не вижу, откуда на затвор подается более отрицательное напряжение, чем на истоке.
Если только это не P-ch fet.
Тогда все в порядке.
#5
- #5
ДУГ сказал:
Я не вижу, где затвор получает более отрицательное напряжение, чем источник.
Если только это не P-ch fet.
Тогда все в порядке.
Нажмите, чтобы развернуть.
..
.. Не уверен, но вот что написано на сайте:
КП303В
Транзисторы кремниевые эпитаксиально планарные полевые с затвором на основе р-n перехода и n-канального типа.
Предназначен для использования во входном каскаде усилителей высоких частот 2П303Д, 2П303Е, 2П303И, КП303Д, КП303Е и низких частот 2П303А, 2П303Б, 2П303В, КП303А, КП303Б, КП303В, КП303Ж, КП303И с высоким входным сопротивлением.
Транзисторы 2П303Г, КП303Г в основном предназначены для использования в зарядочувствительных усилителях и других устройствах ядерной спектрометрии.
Выпускается в металлических упаковках косичка.
Тип устройства указан на корпусе.
Масса транзистора не более 0,5 г
Основные технические характеристики транзистора КП303В:
• Структура транзистора: p-n-переход и n-канал;
• RCI max — рассеиваемая мощность сток-источник: 200 мВт;
• Узи УТС — Транзисторная отсечка по напряжению — напряжение между затвором и истоком: 1.
..4;
• Usi max — максимальное напряжение сток-исток: 25 В;
• Uzs max — максимальное напряжение затвор-сток 30 В;
• Uzi max — максимальное напряжение затвор-исток: 30 В;
• Ic — Ток стока (длительный): 20 мА;
• Ic ранний — начальный ток: не более 5 мА;
• Ic ost — Остаточный ток: 5 мА;
• S — Крутизна: 2…5 мА/В;
• S11i — Входная емкость транзистора — емкость между затвором и истоком: не более 6 пФ;
• S12i — Емкость цепи обратной связи с общим источником КЗ на входе переменного тока: не более 2 пФ;
• Ku — Шум транзистора: не более 20 дБ на частоте 1 кГц
#6
- #6
Если перевернуть схему, то становится понятнее
Общий источник с обратной связью по неразвязанному сопротивлению источника.
Падение напряжения на этом резисторе слишком велико для полевого транзистора, поэтому мы адаптируем напряжение затвора. Делая это с помощью делителя от стока, мы получаем небольшую дополнительную обратную связь (по постоянному току).
Мона
Последнее редактирование:
#7
- #7
Моя ошибка.
.. не думал, что кто-нибудь рисует схемы с минусом питания вверху и плюсом внизу.
Детали, детали.
#8
- #8
Извините, так было в техническом описании, но это было сканирование **** качества, поэтому я только что воссоздал точную схему в Eagle
. Я скоро попробую эту штуку, чтобы мы могли увидеть, работает ли она вообще.
#9
- #9
Рисунок отрицательной шины сверху, должно быть, восходит к давним временам, когда люди использовали германиевые сплавы (обычно pnp).
Тогда это имеет смысл в мире. Схема моего ВЭФ 206 (портативная АМ/коротковолновая советская эпоха) такая. Интересно, я действительно не знал, что этот набор полностью Ge (он датируется 70-ми годами). Неудивительно, что я заметил, что «АМ-детектор, похоже, хорошо справляется с низким уровнем входного сигнала».
Кстати, эта кассета «Союз-110» в принципе неплохая, но требует некоторой доработки, чтобы действительно звучать хорошо.
#10
- #10
У меня был этот Союз, но у него были изношены головки, изношена механика, не давал задний ход, половина ручек сломана, внешне плохое состояние, сдох усилитель мощности и т.
д…
Когда я получил эту штуку, она была в полном беспорядке. Он использовался в школе в течение долгого времени, и за эти годы ученики полностью испортили его. не было смысла чинить его, учитывая количество времени, труда и денег, которые потребуются для его ремонта, и тот факт, что работающий стоит довольно дешево.
Я отдал большую часть деталей в качестве донорских, и теперь у меня осталась куча вещей, и я пытаюсь понять, что с ними делать
