Что такое КПД импульсного блока питания

КПД (коэффициент полезного действия) импульсного блока питания — это отношение выходной мощности к входной, выраженное в процентах. Чем выше КПД, тем эффективнее блок питания преобразует входную энергию в полезную выходную мощность.

Типичные значения КПД современных импульсных блоков питания:

• 80-85% — средний уровень
• 85-90% — хороший уровень
• 90-95% — высокий уровень
• Более 95% — очень высокий уровень

Как КПД влияет на характеристики блока питания

КПД оказывает существенное влияние на ключевые параметры импульсного блока питания:

• Энергоэффективность — чем выше КПД, тем меньше энергии теряется при преобразовании
• Тепловыделение — высокий КПД означает меньшие потери на нагрев
• Габариты — эффективные блоки питания компактнее за счет меньшей необходимости в охлаждении
• Надежность — снижение нагрева увеличивает срок службы компонентов

Преимущества высокого КПД импульсных блоков питания

Высокий КПД дает ряд важных преимуществ:

• Экономия электроэнергии — меньше потерь при преобразовании
• Снижение тепловыделения — меньше нагрев, выше надежность
• Уменьшение габаритов — компактность за счет меньшей необходимости в охлаждении
• Увеличение срока службы — меньший нагрев продлевает жизнь компонентов
• Бесшумность работы — высокоэффективные блоки питания часто не требуют активного охлаждения

Области применения импульсных блоков питания с высоким КПД

Импульсные блоки питания с высоким КПД широко применяются в следующих областях:

• Компьютерная техника — ПК, серверы, ноутбуки
• Бытовая электроника — телевизоры, аудиосистемы
• Промышленное оборудование
• Телекоммуникационные системы
• Медицинское оборудование
• Светодиодное освещение
• Зарядные устройства

Факторы, влияющие на КПД импульсного блока питания

На КПД импульсного блока питания влияют следующие ключевые факторы:

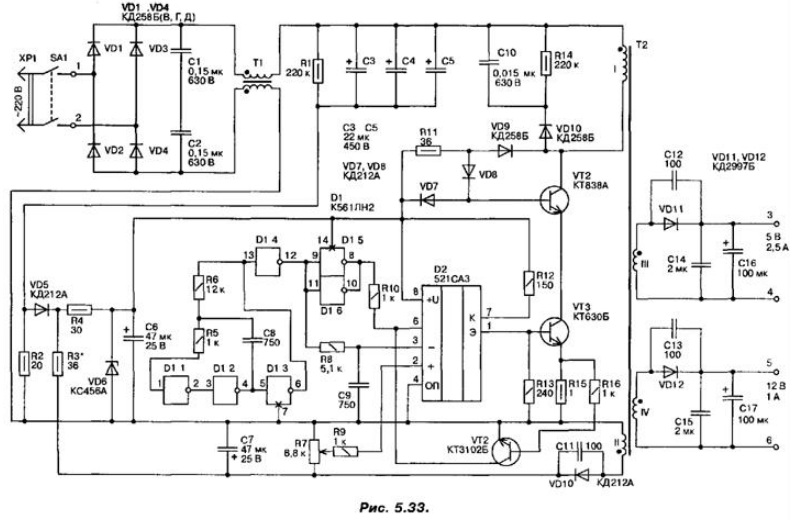

• Топология схемы — более совершенные схемотехнические решения обеспечивают лучший КПД
• Качество компонентов — высококачественные силовые транзисторы, диоды, трансформаторы снижают потери
• Частота преобразования — оптимальный выбор частоты позволяет снизить динамические потери
• Нагрузка — КПД зависит от уровня нагрузки, максимален при 50-80% номинальной мощности
• Входное напряжение — стабильное входное напряжение способствует повышению КПД

Как выбрать импульсный блок питания с оптимальным КПД

При выборе импульсного блока питания с высоким КПД следует учитывать:

• Соответствие мощности блока питания потребностям нагрузки
• Наличие сертификации 80 PLUS (Bronze, Silver, Gold, Platinum)
• КПД при различных уровнях нагрузки (10%, 20%, 50%, 100%)
• Стабильность выходных напряжений
• Уровень пульсаций и шумов
• Наличие систем защиты (от перегрузки, КЗ, перегрева)
• Габариты и система охлаждения

Сертификация 80 PLUS для импульсных блоков питания

Сертификация 80 PLUS — это добровольная программа сертификации энергоэффективности блоков питания. Она устанавливает требования к минимальному КПД при различных уровнях нагрузки:

• 80 PLUS: минимум 80% КПД при 20%, 50% и 100% нагрузке
• 80 PLUS Bronze: 82% при 20%, 85% при 50%, 82% при 100% нагрузке
• 80 PLUS Silver: 85% при 20%, 88% при 50%, 85% при 100% нагрузке
• 80 PLUS Gold: 87% при 20%, 90% при 50%, 87% при 100% нагрузке
• 80 PLUS Platinum: 90% при 20%, 92% при 50%, 89% при 100% нагрузке
• 80 PLUS Titanium: 90% при 10%, 92% при 20%, 94% при 50%, 90% при 100% нагрузке

Сравнение КПД импульсных и линейных блоков питания

Импульсные блоки питания обладают существенно более высоким КПД по сравнению с линейными:

• КПД импульсных блоков питания: 80-95%
• КПД линейных блоков питания: 30-60%

Преимущества импульсных блоков питания по КПД:

• Меньшие потери энергии при преобразовании
• Более низкое тепловыделение
• Меньшие габариты и вес
• Возможность работы в широком диапазоне входных напряжений

Влияние КПД на экономию электроэнергии

Высокий КПД импульсных блоков питания позволяет существенно снизить потребление электроэнергии:

• При КПД 80% теряется 20% энергии
• При КПД 90% теряется только 10% энергии
• Разница в 10% КПД дает экономию до 50% на потерях энергии

Для мощных устройств и систем с длительным временем работы это обеспечивает значительную экономию на электроэнергии в долгосрочной перспективе.

Заключение

Высокий КПД является одним из ключевых преимуществ современных импульсных блоков питания. Он обеспечивает высокую энергоэффективность, низкое тепловыделение, компактность и надежность. При выборе блока питания следует обращать внимание на значение КПД при различных нагрузках и наличие сертификации 80 PLUS. Это позволит подобрать оптимальное решение с точки зрения эффективности и экономичности.
