Кр1182Пм1. КР1182ПМ1: Универсальный регулятор мощности для различных электроприборов

Добавление резистора R мин позволяет ограничить нижний предел регулировки. Это может быть полезно, например, для предотвращения полного выключения лампы накаливания.

Особенности применения КР1182ПМ1 в различных устройствах

При использовании КР1182ПМ1 в конкретных приборах следует учитывать некоторые нюансы:

Регулятор освещения (диммер)

Для регулировки яркости ламп накаливания достаточно базовой схемы включения. Однако для светодиодных и люминесцентных ламп может потребоваться дополнительная схема управления из-за их нелинейности.

Регулятор оборотов электродвигателя

При управлении электродвигателями важно обеспечить плавный старт для снижения пусковых токов. Это достигается добавлением цепи задержки на базе RC-цепочки.

Регулятор температуры нагревателя

Для точного поддержания температуры рекомендуется использовать схему с обратной связью, где в качестве датчика может выступать термистор или термопара.

Расчет элементов схемы регулятора на КР1182ПМ1

При проектировании регулятора мощности на основе КР1182ПМ1 необходимо правильно рассчитать номиналы внешних компонентов. Основные формулы для расчета:

• Сопротивление регулировочного резистора: R = U_упр / I_упр
• Емкость конденсатора задержки: C = t / (R * ln2)
• Ток управления симистора: I_{упр.сим} = U_вых / R_упр

Где:

• U_упр — напряжение управления (обычно 0-5В)
• I_упр — ток управления микросхемы (0.1-1мА)
• t — желаемое время задержки
• U_вых — выходное напряжение микросхемы
• R_упр — сопротивление в цепи управления симистора

Защита и помехоподавление в схемах с КР1182ПМ1

Для повышения надежности и электромагнитной совместимости регуляторов на КР1182ПМ1 рекомендуется применять следующие меры:

• Установка варистора параллельно симистору для защиты от перенапряжений
• Использование снабберной RC-цепочки для подавления высокочастотных помех
• Применение сетевого фильтра на входе устройства
• Экранирование чувствительных цепей для защиты от наводок

Перспективы развития регуляторов мощности

Несмотря на появление новых технологий, регуляторы на основе КР1182ПМ1 остаются востребованными благодаря своей простоте и надежности. Однако наблюдаются следующие тенденции развития:

• Интеграция микроконтроллеров для расширения функциональности
• Применение цифровых методов управления мощностью
• Разработка специализированных регуляторов для светодиодного освещения
• Внедрение беспроводных интерфейсов управления

Таким образом, микросхема КР1182ПМ1 остается универсальным и эффективным решением для построения регуляторов мощности различного назначения. Ее применение позволяет создавать компактные и надежные устройства управления электроприборами.

Кр1182пм1 в Украине. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

КР1182ПМ1

Доставка по Украине

191.52 грн

Купить

Интернет магазин «MICRO-TEXHИK»

Косилка роторная КР-1.1 ПМ-2 мототракторная (БЕЗ гидроцилиндра) шестерёнчатый редуктор

На складе

Доставка по Украине

17 620 грн

17 449 грн

Купить

Агро-клуб

Косилка роторная КР-1,1 ПМ-2 для мототрактора, шестерёнчатый редуктор

На складе

Доставка по Украине

17 620 грн

17 449 грн

Купить

Агро-клуб

Фазовый регулятор мощности К1182ПМ1Р, 8А, 1,7 кВт

На складе в г. Софиевская Борщаговка

Доставка по Украине

180 грн

Купить

«SashaMika»

Фазовый регулятор мощности К1182ПМ1Р, BTA41-600 Оригинал, 8,8кВт.

На складе в г. Софиевская Борщаговка

Доставка по Украине

250 грн

Купить

«SashaMika»

Косилка для мототрактора КР-1. 1 ПМ-1

Доставка по Украине

по 16 950 грн

от 5 продавцов

16 950 грн

Купить

«МотоЗалізо»

Косилка для мототрактора КР-1.1 ПМ-2

Доставка по Украине

по 17 600 грн

от 5 продавцов

17 600 грн

Купить

«МотоЗалізо»

Косилка для мототрактора роторная КР-1,1 ПМ-1 (с гидроцилиндром!)

На складе

Доставка по Украине

18 790 грн

Купить

ASMOTO

Плата фазовый регулятор мощности на м/с К1182ПМ1Р

На складе в г. Софиевская Борщаговка

Доставка по Украине

18 грн

Купить

«SashaMika»

Плата регулятор мощности К1182ПМ1Р, 40А, (8,8кВт).

На складе в г. Софиевская Борщаговка

Доставка по Украине

22 грн

Купить

«SashaMika»

Косилка для мототрактора КР-1.1 ПМ-2

Доставка по Украине

17 620 грн

Купить

ALLEX.PRO запчасти и комплектующие. Доставка по Украине

Косилка роторная мототракторная Володар КР-1,1 ПМ-1 под гидравлику (ширина кошения 110 см) без гидроцилиндра

Доставка по Украине

по 16 990 грн

от 3 продавцов

16 990 грн

Купить

AGROTITAN

Косилка роторная мототракторная Володар КР-1,1 ПМ-1 под гидравлику (ширина кошения 110 см) с гидроцилиндром

Доставка по Украине

18 390 — 18 990 грн

от 3 продавцов

18 990 грн

Купить

AGROTITAN

Косилка роторная мототракторная Володар КР-1,1 ПМ-2 под гидравлику (ширина кошения 110 см, без гидроцилиндра)

Доставка по Украине

по 17 620 грн

от 3 продавцов

17 620 грн

Купить

AGROTITAN

Косилка роторная мототракторная Володар КР-1,1 ПМ-2 под гидравлику (ширина кошения 110 см, с гидроцилиндром)

Доставка по Украине

19 000 — 19 620 грн

от 3 продавцов

19 620 грн

Купить

AGROTITAN

Смотрите также

Косилка для мототрактора КР-1. 1 ПМ-1 Корунд

Доставка по Украине

16 990 грн

Купить

Интернет магазин «В ДОМЕ»

Косилка для мототрактора КР-1.1 ПМ-2 Корунд

Доставка по Украине

17 620 грн

Купить

Интернет магазин «В ДОМЕ»

Косилка для мототрактора роторная КР-1,1 ПМ-2

Доставка по Украине

17 590 грн

Купить

ASMOTO

Косилка для мототрактора роторная КР-1,1 ПМ-1

Доставка по Украине

16 890 грн

Купить

ASMOTO

Косилка для мототрактора роторная КР-1,1 ПМ-2 (с гидроцилиндром!)

Доставка по Украине

19 390 грн

Купить

ASMOTO

К1182ПМ1Р мікросхема-контролер напруги живлення мережі (фазового регулятора) DIP- (12 + 4)

Под заказ

Доставка по Украине

111.80 грн

Купить

CAR-LED. Радіокомпоненти.та LED освітлення.

К1182ПМ1Р1 мікросхема-контролер напруги живлення мережі (фазового регулятора) DIP8

Под заказ

Доставка по Украине

75. 25 грн

Купить

CAR-LED. Радіокомпоненти.та LED освітлення.

Микросхема К1182ПМ1Р, DIP-16.

Доставка из г. Софиевская Борщаговка

126 грн

Купить

«SashaMika»

Косилка роторная мототракторная Володар КР-1,1 ПМ-2 под гидравлику (ширина кошения 110 см, без гидроцилиндра)

Доставка по Украине

17 620 грн

Купить

ТРЕНД БРЕНД -магазин нужностей!

Косилка роторная мототракторная Володар КР-1,1 ПМ-2 под гидравлику (ширина кошения 110 см, с гидроцилиндром)

Доставка по Украине

19 620 грн

Купить

ТРЕНД БРЕНД -магазин нужностей!

Косилка роторная КР-1.1 ПМ-2 мототракторная (БЕЗ гидроцилиндра)

Недоступен

14 090 грн

Смотреть

«МотоТрактор» — мотоблоки, тракторы, мототракторы, мототехника, навесное оборудование

Уплотнитель стекла КРАЗ лобового (L=1х3,2 п.м.) АвтоКрАЗ (Арт. 250-5206054-11)

Недоступен

504 грн/кг

Смотреть

Dioven.com.ua — Интернет-магазин запчастей

Косарка роторна до мототрактора КР-1,1-В / ПМ-2 (Володар)

Недоступен

17 620 грн

Смотреть

«НаТракторКом»- Навісне обладнання та запчастини на трактор, мотоблок

Косилка роторна мототракторна КР-1,1 ПМ-2 Корунд

Недоступен

18 000 грн

Смотреть

Интернет-магазин Дело мастера боится

Регулятор мощности

Силовая часть регулятора мощности.

К аноду и катоду тиристора припаиваем диод VD2. Резистор R6 припаивается к управляющему электроду и катоду тиристора. Резистор R5 одним выводом подпаивается к аноду тиристора, а вторым к катоду стабилитрона VD1. С управляющего электрода тиристора проводник уйдет на эмиттер транзистора VT1.

Теперь силовую часть и плату управления собираем в единую схему. Должно получиться вот так.

Все, что мы с Вами собрали, осталось подключить к розетке будущего регулятора мощности.

Здесь будьте предельно внимательны. Одна ошибка, и можно потерять тиристор, диод, или вообще сделать короткое замыкание.

На всякий случай сделал рисунок, где указал, куда следует припаивать и подключать провода от схемы регулятора и шнура 220В к розетке, в которую будет вставляться паяльник.

Перед установкой всех компонентов в корпус необходимо проверить работу регулятора мощности. Для этого вставляем паяльник в розетку регулятора, измерительный прибор переводим в режим измерения переменного напряжения на самый высокий предел. В мультиметре это 750В.

Включаем вилку регулятора в сетевую розетку 220В и вращаем переменный резистор. Если Вы все сделали правильно, то на приборе напряжение должно плавно изменяться.

Бывает так, что при вращении резистора в сторону, например, увеличения, напряжение уменьшается. Или наоборот. Здесь, просто надо поменять местами крайние выводы переменного резистора.

Из личного опыта. Рекомендую установить на выходе регулятора значение напряжения 150 Вольт и запомнить или отметить положение движка переменного резистора при этом значении. Чтобы уже потом при пайке производить регулирование температуры жала паяльника от этого значения в большую или меньшую сторону.

Налаживание

Правильно смонтированное устройство в налаживании не нуждается. Фототранзистор устанавливают так, чтобы на него не попадал свет от ламп накаливания. Если понадобится увеличить чувствительность устройства, следует воспользоваться вторым фототранзистором, включенным параллельно первому.

При установке устройства на улице следует выбрать для него затемненное место, например, на северной стороне фонарного столба. Корпус устройства раскрашивают светлой краской, он должен быть достаточно просторным и не иметь вентиляционных отверстий, иначе с наступлением осенних холодов может стать пристанищем для насекомых.

В случае установки фотореле вне помещения необходимо использовать соединительные шнуры и провода, предназначенные для наружной проводки, например, ШРТ, ШПС. В особых случаях нужно учитывать возможность повреждения проводов грызунами, поэтому лучше использовать провод в металлической оплетке -типов ПРФ, ПРФЛ, ПРИ.

Литература: А. П. Кашкаров, А. Л. Бутов — Радиолюбителям схемы, Москва 2008.

Теперь осталось все вот это поместить в корпус.

Вначале крепите переменный резистор, следом укладываете тиристор, потом крепите под винт розетку, ну и плату вставляете туда, куда она влезет. У меня получилось вот так.

От розетки, которую Вы купили, должна остаться крышка, закрывающая дно. Вот ей, я и предлагаю закрыть нижнюю часть регулятора.
Для этого в крепежные отверстия розетки нужно паяльником вплавить гайки диаметром 3мм, а крышку прикрепить винтами с плоской шляпкой. Должно получиться приблизительно вот так.

Вот и все. Собранная правильно из исправных деталей схема регулятора мощности для паяльника начинает работать сразу, и в налаживании не нуждается.

P.S. Эту идею подсказал читатель [email protected] В свою конструкцию регулятора он установил стрелочный вольтметр — что очень удобно. Но таких маленьких головок, чтобы можно было ее установить в розетку, промышленность не выпускает, поэтому предлагаю установить светодиод, что тоже будет удобно. На принципиальной схеме вновь добавляемые элементы выделены красным цветом.

По яркости свечения светодиода Вы будете приблизительно видеть, какое напряжение поступает на паяльник в данный момент. Светодиод можно установить прямо над ручкой переменного резистора.

Резистор подбирайте исходя из яркости свечения светодиода.

Если светодиод не «горит», уменьшаете номинал резистора, например, до 91 килоома и пробуете. Предварительно проверьте измерительным прибором, какая яркость у светодиода — такой яркости и добивайтесь. Ярче делать не надо – сгорит.

Если светодиод опять не «горит» или «горит» слабо, значит, снова уменьшаете номинал резистора. Таким образом, подгоняете резистор под яркость свечения светодиода. Когда яркость свечения будет приемлемая, покрутите движок переменного резистора: в одну сторону яркость свечения будет уменьшаться, а в другую увеличиваться.

Внимание! Не забываем все манипуляции с регулятором делать только тогда, когда он выключен из розетки. Конструкция имеет бестрансформаторное питание

Также рекомендую посмотреть ролик, в котором автор нескольких статей этого сайта picdiod усовершенствовал регулятор и демонстрирует его работу. А для тех, кто захочет повторить его конструкцию, picdiod предоставляет чертежи печатных плат в формате lay, которые можно скачать по этой ссылке.

А если Вы предполагаете использовать этот регулятор для включения и отключения освещения, то почитайте статью об автомате плавного включения и отключения освещения, который за счет плавной подачи напряжения на лампу накаливания продлевает ей срок жизни.

Удачи!

Фазовый регулятор мощности

Для регулировки мощности создано немало схем, но радиолюбители продолжают эксперименты в поисках оптимальной. Существующие схемы ФАЗОВОЙ регулировки мощности, хоть и привлекают своей простотой, но обладают одним существенным недостатком — при изменении сетевого напряжения приходится заново подбирать режим управления симистором для данной мощности. К тому же, согласитесь, регулировать мощность потенциометром неудобно, особенно если приходится периодически возвращаться к ранее заданным режимам.

Предлагаемая схема (рис.1) основана на принципе фазовой регулировки мощности в нагрузке дискретным способом. Рассмотрим работу схемы, когда переключатель SA1 установлен в положение 10.

Рис.1. Принципиальная схема регулятора мощности

Сетевое напряжение 50 Гц (рис.2а) через ограничительный резистор R1 поступает на диодный мост VD1…VD4, выпрямляется, при этом частота импульсов удваивается (рис.2б) Синхроимпульсы, ограниченные резисторами R4, R5, поступают на вход (вывод 1) DD1.1. В начальный момент времени на входе 1 микросхемы DD1.1 — логический «0», вследствие этого на выходе 3 DD1.1 будет логическая «1» (рис.2в), которая запустит генератор на элементах DD1.3, DD1.4. Генератор настроен на частоту 1000 Гц. При подключении к сети, импульсы с частотой 100 Гц, пройдя через диод VD9, заряжают конденсатор СЗ. В этот момент происходит сброс счетчика DD2. Одновременно заряжается конденсатор С2, напряжение с которого, ограниченное стабилитроном VD10, служит для питания микросхем.

Рис.2. Графики напряжений

Импульсы с генератора заполняют счетчик DD2. После 10-го импульса на выходе Q9 DD2 появляется логическая «1» (рис.2г), которая через резистор R8 открывает транзистор VT1, коммутирующий оптодинистор VU1. Последний через диодный мостик VD5…VD8 включает симистор VS1. Мощность в нагрузке при этом будет минимальной, поскольку симистор открывается в конце полупериода сетевого напряжения (рис.2д).

Одновременно с открыванием VT1, через конденсатор С1 происходит сброс RS-триггера DD1.1, DD1.2, а через резистор R9 — счетчика DD2. Длительности импульсов сброса и открывания симистора зависят от номиналов R9, R11, СЗ.

Если же переключатель SA1 установить в положение 1, то открывание симистора происходит при первом приходящем на вход счетчика DD2 импульсе с генератора (рис.2е) В этом случае выделяемая в нагрузке мощность будет максимальной.

Приведенная схема содержит один переключатель и один счетчик, поэтому дискретность переключения мощности равна примерно 10%. Для более плавного изменения мощности (уменьшения дискретности регулировки) необходимо установить дополнительные счетчики и переключатели. Все входы сброса счетчиков объединяются, с выхода первого переключателя сигнал заводится на тактовый вход (вход С) второго счетчика и т.д. Резисторы R8, R9 подключаются к последнему переключателю. Необходимо также увеличить частоту заполнения счетчиков (2, 3, 4 кГц и т.д).

Точность установки мощности зависит, в основном, от дрейфа частоты генератора. Если необходима большая точность, рекомендую использовать кварцованный генератор тактовых импульсов, показанный на рис.3. Конечно, разброс регулировки мощности за счет нестабильности сети как по напряжению, так и по частоте остается.

Рис.3. Генератор тактовых импульсов

Устройство собрано на печатной плате размерами 55×80 мм (рис. 4). Все детали, кроме переключателя SA1, размещены на плате. SA1 монтируется на передней панели устройства. Шлейф, соединяющий переключатель с платой, должен быть не более 25 см.

Рис.4. Печатная плата регулятора

Детали. Симистор в данном устройстве можно применить любой. От этого зависит только регулируемая мощность. Стабилитрон VD10 — любой с напряжением стабилизации 9…15 В. Микросхемы серии 561 можно заменить на 176-ю. Тогда нужен стабилитрон с напряжением стабилизации 9 В. Конденсатор С4 желательно применить с наименьшим температурным дрейфом. Транзистор VT1 заменяется на любой из серий КТ315, КТ3102. Диоды VD1…VD9 — с максимальным обратным напряжением 300 В и током 100…300 мА. SA1 — любой на 10 положений и одно направление.

Регулятор был успешно опробован и с оптотиристорами ТО125-12,5. Светодиоды оптотиристоров соединялись последовательно, а выходные тиристоры — встречно-параллельно. Номинал резистора R6 уменьшался до 220 Ом.

Плавный пуск – для чего это нужно

Для снижения непомерной нагрузки на механику электроинструмента при пуске, могут быть приняты меры со стороны электропитания. Вместо подачи на электродвигатель полного напряжения от источника (электросети), можно подавать пониженное напряжение, с помощью плавного пуска. Но где его взять? Речь идет о массовом применении. В отдельных случаях специалисты и умельцы могли решать эту задачу, но большинству рядовых потребителей это было недоступно.

Существует три способа ограничить пусковой момент электроинструмента и добиться плавного старта:

1. Применение реостатов;
2. Применение трансформаторов;
3. Применение полупроводниковых ключей.

Первый способ применялся еще очень давно, но он не экономичен и неудобен.

Его можно применять и на постоянном, и на переменном токе.

Значительная часть мощности теряется на нагрев сопротивления реостата. Если задача ограничивается только плавным пуском, то это вполне терпимо. Если таким способом регулировать рабочую скорость электродвигателя, то это лишний нагрев окружающий среды и расход электроэнергии. В любом случае устройство оказывается громоздким.

Второй способ намного лучше и экономичнее. Подходит только для переменного тока. Он также может повысить электробезопасность при работе с электроинструментом. Недостаток в том, что классические трансформаторы теперь очень недешевы. Даже при самостоятельном изготовлении, так как в них уходит много дорогой меди. Устройство получается также достаточно большим и тяжелым.

Трансформатор

Третий способ плавного пуска самый современный и дешевый. Он опирается на массовое применение полупроводников. В свое время, в исследования и наладку промышленного производства полупроводниковых приборов были вложены огромные средства. Но дешевизна материалов, из которых их производят, и массовость выпуска уже успели все окупить. Благодаря невысокой себестоимости такие приборы доступны всем.

Главная особенность полупроводниковых ключей – нет механических контактов и работают они с огромной скоростью (частотой переключения). Переключаемые ими токи могут достигать больших величин, при больших напряжениях в отключенном состоянии. При этом, такие приборы практически не греются и не потребляют лишней энергии, как реостаты и отлично подходят для современных электроинструментов.

Виды полупроводниковых ключей

Сопротивление разомкнутого ключа достигает миллионов Ом, ток через него практически не протекает.

Сопротивление замкнутого ключа лежит в пределах единиц и десятых долей Ома.

Хотя при этом может протекать значительный ток, на ключе падает слишком малое напряжение, чтобы на нем выделялось, по закону Джоуля-Ленца, большое тепло. В обеих случаях он остается практически холодным.

Это относится к любому из типов силовых ключей, каковых существует три:

• Тиристоры и симисторы;
• Полевые транзисторы MOSFET;
• Транзисторы IGBT.

Исторически первыми появились тиристоры. С их помощью регулировали мощность в цепях переменного тока, управляя фазой отпирания прибора.

С помощью регулировки фазы управляющего напряжения (длительность t1) можно влиять на момент отпирания симистора в каждом полупериоде (t3) и таким образом, на долю энергии, попадающей в нагрузку и соответственно на электродвигатель.

С появлением мощных полевых транзисторов с изолированным МОП-затвором (металл-окисел-полупроводник, или на английском Metal-Oxide-Semiconductor Field Effect Transistor) током в цепи стали управлять, изменяя ширину открывающих импульсов. Этот метод очень эффективен в цепях с постоянным током, для чего его сначала выпрямляют, и применяется в сварочных инверторах, частотных преобразователях и т.д.

Для наиболее мощных электроинструментов применяют IGBT – биполярные транзисторы с изолированным затвором. Это комбинация полевого транзистора с биполярным.

Для регулирования электродвигателя в настоящее время применяют уже устоявшееся, давно применяемое решение на симисторах. Более продвинутые решения пока не очень распространены.

Принципиальная схема

«Главная» деталь устройства (рис. 1) — микросхема КР1182ПМ1, представляющая собой фазовый регулятор мощности. Работает фотореле так. В светлое время суток фототранзистор VT1 освещен, ток через его переход протекает такой, что напряжение на выв. 6 и 3 микросхемы DA1 мало. Транзисторные аналоги тринисторов микросхемы закрыты, симистор VS1 закрыт, лампа накаливания EL1 не светится.

При наступлении темноты ток через фототранзистор значительно уменьшается, а напряжение на управляющих выв. 6 и 3 микосхемы DA1 увеличивается. Узел управления микросхемы открывает ее тринисторы, что приводит к открыванию симистора и зажиганию лампы накаливания.

Рис. 1. Принципиальная схема фотореле.

Так как устройство не содержит пороговых элементов, то при наступлении темноты и рассвета лампа зажигается и гаснет постепенно. Чувствительность устройства к свету весьма высока, в результате зажигание лампы на полную мощность происходит в поздние сумерки, когда это действительно необходимо.

Использованная микросхема способна работать без внешнего симистора с нагрузкой мощностью до 150 Вт. Но лампы накаливания имеют одну нехорошую «привычку» — неожиданно перегорать не только при включении, но и во время работы.

А это может сопровождаться импульсом тока, достигающим десятков ампер. Такой ток неизбежно приводит к повреждению микросхемы. Если защитить лампу от перегорания в момент включения питания достаточно легко, то предугадать ее поведение во время работы невозможно.

Чтобы избежать неоправданного повреждения микросхемы, желательно устанавливать симистор, если используется лампа мощностью более 40 Вт.

Конденсатор С1 предназначен для плавного зажигания лампы, когда напряжение питания на устройство подается в темное время суток. Резистор R1 быстро разряжает конденсатор С1, когда при неосвещенном фототранзисторе могут происходить отключения и включения сетевого напряжения. Дроссель L1 и конденсатор С4 уменьшают помехи, возникающие при работе устройства.

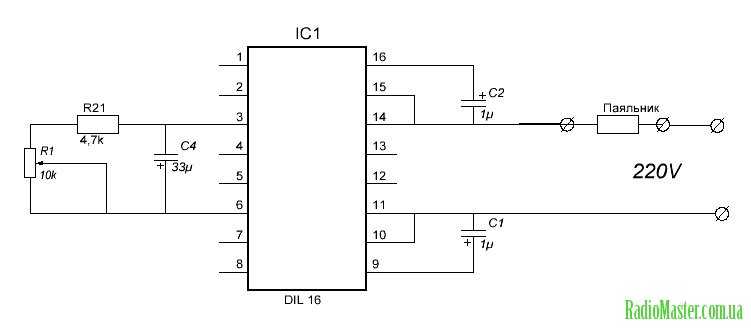

Регулятор мощности паяльника своими руками: проверенные рабочие схемы (6 шт)

Не всем нравится покупать неизвестно что. А некоторым приятнее сделать регулятор мощности паяльника своими руками, ведь это тоже опыт. Большинство схем собирается на симисторах и тиристорах, сейчас их найти проще чем транзисторы. Работать с ними тоже проще, так как они либо открыты, либо закрыты, что позволяет делать схемы проще.

Корпус подберите любой

Простые схемы на тиристоре

При выборе схемы регулятора мощности для паяльника важны две вещи: мощность и доступность деталей. Представленный ниже регулятор мощности паяльника собран на широко распространённых деталях, которые найти не проблема. Максимальный ток — 10 А, что более чем достаточно для выполнения работ любого рода и для паяльников мощностью до 100 Вт. Тиристор в данной схеме использован КУ202н

Обратите внимание на подключение моста. Есть много схем с ошибкой в подключении. Этот вариант рабочий

Проверен не раз

Этот вариант рабочий. Проверен не раз.

Схема регулятора температуры для паяльника на тиристоре

При сборке схемы тиристор обязательно ставим на радиатор, чем он больше тем лучше. Схема проста, но когда она включена, создаёт помехи. Радио рядом не послушаешь и, чтобы убрать помехи, параллельно нагрузке подключаем конденсатор на 200 пФ, а последовательно дроссель. Параметры дросселя подбираются в зависимости от регулируемой нагрузки, но так как паяльники обычно не более чем на 80-100 Вт, то и дроссель можно сделать на 100 Вт. Для этого понадобится ферритовое кольцо наружным диаметром 20 мм, на которое намотано около 100 витков проводом сечением 0,4 мм².

Ещё один недостаток переведённой выше схемы — паяльник ощутимо «зудит». Иногда с этим мириться можно, иногда нет. Для устранения этого явления можно подобрав параметры конденсатора C1 так чтобы при выставленном на максимум переменном резисторе, подключённая лампа еле-еле светилась.

На других элементах но тоже без помех

Приведенный выше регулятор можно использовать для любой нагрузки. Приведем еще один аналог,но с использованием другой элементной базы. Регулировать можно не только мощность/температуру паяльника, но и любую другую нагрузку с небольшой индуктивной составляющей.

Видоизмененная схема для регулирования мощности паяльника и любой другой нагрузки с устраненным эффектом пульсации

Пульсация тут есть, но ее частота высока и она не будет восприниматься нашим зрением. Так что можно использовать не только как диммер для паяльника, но и для регулирования света от обычной лампы накаливания. Нужен ли диодный мост для регулировки мощности нагрева паяльника? Он не помешает, но необходимости в нем нет.

На тиристоре с высокой чувствительностью

Данная схема позволяет плавно изменять температуру паяльника от 50% до 100%. Есть два индикатора — питания и мощности. Светодиод наличия питания горит всегда во включенном состоянии, но при 75% мощности свечение более яркое. Индикатор мощности меняет интенсивность свечения в зависимости от режима работы.

Регулятор мощности для паяльника без помех

Чтобы регулятор поместился в корпус от зарядного устройства мобильного телефона, сопротивления используют СМД типа (1206). Все резисторы установлены на плате, кроме R 10. Некоторые могут быть составными (из последовательно соединенных резисторов собираем нужный номинал).

Для нормальной работы схемы требуется чувствительный тиристор (с малым током управления) и низким током удержания состояния (порядка 1 мА). Например, КТ503 (рассчитан на напряжение 400 В, Ток управления 1 мА). Остальная элементная база указана на схеме.

Если собрали, но напряжение не регулируется

Если собранный регулятор ничего не регулирует — не меняется температура паяльника — дело в тиристоре. Схема, вроде, работает, а ничего не происходит. Причина — тиристор с низкой чувствительностью. Токи, которые протекают в схеме, недостаточны для открытия. В таком случае стоит поставить аналог с более высокой чувствительностью (токи управления более низкие).

Один из вариантов корпуса, в который можно спрятать самодельный регулятор мощности для паяльника

Еще может регулятор работать, но паяльник начинает «зудеть». Решается такая проблема установкой дросселя на выходе (перед паяльником). Емкость надо подбирать — зависит от паяльника.  Второй вариант решения — аналоговая схема управления, а это уже другая схема.

Ну, и при проблемах с работой ищите либо неисправные детали, либо неправильно подобранные компоненты. Обычно проблема в этом.

Конструкция и детали.

В схеме используются два кремниевых транзистора: КТ315 и КТ361. Так как корпуса у них одинаковые, то различаются они по месту расположения буквенной маркировки. На рисунке эти места обозначены стрелками.

У транзистора КТ315 буква всегда расположена в левом верхнем углу корпуса, а у КТ361 буква всегда наносится в середине корпуса. Все остальные обозначения это: год выпуска, месяц, партия.

На следующем рисунке изображены диод и стабилитрон

Здесь нужно обратить внимание на цоколевку их выводов. Как правило, цоколевка наносится на корпусе элемента в виде полоски, точки или нескольких точек со стороны обозначаемого вывода

Также встречаются диоды, у которых на корпусе нанесено условное обозначение диода, применяемое на принципиальных схемах. Как именно нанесено обозначение относительно выводов, значит, такое расположение анода и катода соответствует действительности.

У импортных диодов и стабилитронов наносится полоска со стороны вывода катода, а у мощных, цоколевка наносится в виде условного обозначения диода.

У Советских и Российских диодов цоколевка немного отличается от импортной. Здесь используется и полоска, и точки, и условное обозначение диода. К тому же еще обозначаются и вывод анода, и вывод катода. Так что, в любом случае, желательно использовать справочник или измерительный прибор для более точного определения выводов.

В схеме регулятора мощности, в качестве регулируемого элемента, используется тиристор. Сам по себе тиристор напоминает диод, только у него есть еще один вывод – управляющий электрод.

В закрытом состоянии тиристор не пропускает ток, и если на его управляющий электрод подать отпирающее напряжение, то тиристор откроется, и через анод и катод потечет ток. Чем больше будет ток отпирающего напряжения, тем больший ток будет пропускать тиристор через себя.

Если возникнут проблемы с приобретением резистора R5, то его можно будет сделать из двух резисторов, соединенных последовательно. Все остальные детали простые, поэтому на них останавливаться не будем.

В качестве корпуса регулятора мощности, как вы уже догадались, возьмем накладную розетку

Когда будете покупать, то обратите внимание, чтобы сама розетка была сделана из пластмассы, а не из керамики

Это нужно для того, если вдруг тиристор не будет влезать в корпус, то от пластмассы всегда можно срезать лишний кусок.

Собирать регулятор будем из двух частей. Низковольтную часть лучше собрать на фольгированном стеклотекстолите, плотном картоне или любом другом диэлектрическом материале — так будет аккуратней. А вот высоковольтную часть сделаем навесным монтажом, как показано на рисунке ниже.

Здесь отверстия обозначены черными точками, а все соединения между точками и деталями — дорожки, показаны синими линиями.Плата схемы управления и силовая часть соединяются между собой тремя красными проводниками.

Детали

«Цоколевка» указанного на схеме фототранзистора приведена на рис. 2. Его можно заменить на L51P3, L32P3C, а симистор -на КУ208Д1, ТС112-10-4, ТС112-16-4, ТС122-25-6, BT138X-600F, BT136B-800F и другие аналогичные на напряжение не менее 400 В и соответствующий ток нагрузки.

При необходимости симистор устанавливают на теплоотвод. К примеру, с симистором КУ208Г в качестве нагрузки можно использовать лампы накаливания общей мощностью до 1000 Вт, при этом симистор устанавливают на теплоотвод с площадью поверхности не менее 300 см2.

Рис. 2. Цоколевка фототранзистора.

Конденсатор С4 — К73-16, К73-17, К78-2 на напряжение не менее 400 В, остальные конденсаторы — К50-35, К53-4 или импортные аналоги.

Дроссель наматывают проводом ПЭВ-2 0,82 (70 витков) на двух склеенных (например, клеем БФ-2) кольцах К38х24х7 из феррита М2000НМ. Предварительно острые кромки феррита затупляют, а затем сложенные кольца обматывают тесьмой или фторопластовой лентой.

Провод укладывают с «натягом», в один слой. Готовый дроссель пропитывают лаком, что уменьшает его жужжание. При работе автомата с нагрузкой мощностью менее 300 Вт допустимо использовать магнитопровод меньших габаритов. Для защиты микросхемы и симистора от бросков напряжения параллельно конденсатору С4 можно подключить варистор на напряжение 420…470 В, например, типа FNR-10K431.

Фазовый регулятор К1182ПМ1

Общее описание: Микросхема К1182ПМ1 (старое название КР1182ПМ1) является новым решением проблемы регулировки мощности в классе высоковольтных мощных электронных схем. Благодаря уникальной технологии возможно применение ИС для сети переменного тока до 230В, при этом необходимо минимальное количество внешних элементов. Непосредственное применение ИС — для плавного включения и выключения электрических ламп накаливания или регулировки их яркости свечения. Так же успешно ИС может применяться для регулировки скорости вращения электродвигателей мощностью до 150 Вт (например, вентиляторами) и для управления более мощными силовыми приборами (тиристорами). Микросхема имеет два силовых вывода для включения в цепь последовательно с нагрузкой, два вспомогательных вывода и два входа управления для подключения регулировочного резистора, конденсатора или других элементов управления.

• Защита лампочки от перегорания при включении
• Регулировка яркости свечения лампы накаливания
• Плавное включение и выключение лампы накаливания
• Последовательное включение с нагрузкой
• Ограничение выдаваемой на нагрузку мощности при достижении
  предельно допустимой мощности рассеивания ИС.
• Низковольтные и маломощные внешние элементы управления
• Температурный диапазон от минус 40° до +70°С

Типы корпусов

ИС К1182ПМ1 состоит из двух высоковольтных тиристоров, включенных встречно-параллельно и управляемых от блока управления BU через два развязывающих диода. Блок BU запитывается от диодного моста, выпрямляющего сетевое напряжение. Силовые выводы ИС — AC1 и AC2, выводы UST1+ и UST2+ служат для подключения емкостей, обеспечивающих требуемую задержку включения тиристоров на каждой полуволне сетевого напряжения относительно нуля фазы напряжения, приложенного к микросхеме. Эти емкости также гарантируют закрытое состояние тиристоров в момент включения ИС в сеть. Выводы С+ и С- служат для подключения элементов управления (емкости, резистора, оптронной пары и т.д.).

Функциональная схема

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ (T = 25°C)
Наименование параметра	Обозн.	Min	Max	Условия
Остаточное напряжение тиристора, В для Power DIP-(12+4) и DIP-8	Usat	—	2.6	I=1.0A
Остаточное напряжение тиристора, В для SO-8		—	2. 0	I=0.25A
Ток потребления, мА	Icc	—	2.0	Ui1=0В, Ui2=400B
		—	5.0	Ui1=6B, Ui2=400B
Ток входа блока управления, мкА	Ic	40	150	Ui1=0B, Ui2=100B
Ток входа управления тиристорами, мА	It	—	0.2	Ui1=0B, Ui2=100B
		0.15	0.9	Ui1=3B, Ui2=100B
		0.4	1.2	Ui1=6B, Ui2=100B
Ток утечки входа блока управления, мкА	Ih	—	30	Ui1=6B

ПРЕДЕЛЬНЫЕ И ПРЕДЕЛЬНО-ДОПУСТИМЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Наименование параметра	Обозн.	Норма не менее	Норма не более
Напряжение сети, В	Ucc	80	276
Ток нагрузки, А для Power DIP-(12+4) и DIP-8	Ic	—	1.2
Ток нагрузки, А для SO-8		—	0.3
Ток потребления, мА	Icc	—	5
Мощность нагрузки, Вт для Power DIP-(12+4) и DIP-8	PI	—	150
Мощность нагрузки, Вт для SO-8		—	40
Частота сети, Гц	f	40	70
Рассеиваемая мощность, Вт, при Tвыв=90°C для Power DIP-(12+4)	Ptot	—	4
Рассеиваемая мощность, Вт, при Tокр=70°C для Power DIP-(12+4)		—	1
Рассеиваемая мощность, Вт, при Tокр=70°C для DIP-8		—	0. 6
Рассеиваемая мощность, Вт, при Tокр=70°C для SO-8		—	0.5
Температура окружающей среды	Tamb	-40	70
Температура хранения	Tstg	-55	150
Допустимое значение статического электричества, В	Use	—	500

ОСНОВНЫЕ СХЕМЫ ВКЛЮЧЕНИЯ

ДРУГИЕ СХЕМЫ ВКЛЮЧЕНИЯ

Так как допускается использование ИС с лампами накаливания мощностью не более 150 Вт (ограничение в 150 Вт связано, в первую очередь, с возможным включением прибора в сеть штепсельной вилкой в положении регулировочного резистора “полная яркость” на холодную спираль лампы, что вызовет протекание импульсного тока через ИС около 10 А), то для применения с более мощными лампами и устройствами возможно параллельное соединение двух и более микросхем, при этом допустимая мощность увеличивается пропорционально количеству микросхем, количество элементов управления остается прежним. Элементы управления подключаются к одной микросхеме, остальные микросхемы соединяются между собой выводами силовых тиристоров, закорачиваются входы управления С+ и С- каждой микросхемы, кроме первой. Такое соединение показано для двух микросхем на рисунке, допустимая мощность при этом возрастает в два раза.

РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ ИС

(Обращаем внимание потребителей, что в приведенных схемах применения отсутствуют сетевые фильтры, необходимые для подавления помех в подобных схемах — использующих фазовые методы регулировки. Расчет и разработку необходимых фильтров мы передаем на откуп потребителям нашей ИС, учитывая наши недостаточно высокие познания в этом вопросе.)
1. При использовании ИС в схемах управления лампами накаливания необходимо помнить, что в холодном состоянии сопротивление спирали лампы приблизительно в 10 раз меньше, чем в разогретом. При этом амплитудное значение тока в момент включения лампы мощностью, например, 150 Вт достигает 10 А. Конструкция микросхемы выдерживает такой ток только несколько миллисекунд. Разогрев же спирали лампы определяется в несколько полупериодов сетевого напряжения. Схема плавного включения позволяет путем постепенного увеличения фазового угла постепенно увеличивать подаваемое на лампу напряжение, что позволяет ее спирали разогреться до максимальной температуры к моменту подачи полной фазы. При этом осциллографические исследования показали, что при рекомендуемых значениях номиналов внешних элементов для схемы плавного включения ток через лампу мощностью 150 Вт за весь интервал включения не превышает 2-2.5 А.

2. Все вышесказанное относится к схеме плавного включения лампы при условии, что включение производится ключем К (на основной схеме включения), а не штепсельной вилкой. При включении лампы в сеть штепсельной вилкой микосхема будет подвергаться значительным токовым перегрузкам по следующим причинам. Если первоначально лампа плавно включится, то после отключения лампы от сети внешняя емкость С3, задающая время включения, будет разряжаться только своим током утечки (так как входное сопротивление входа управления очень велико), и в течении неопределенного времени будет оставаться заряженной. Если в это время снова подать сетевое напряжение (спираль уже остыла), то схема будет пропускать почти полную фазу сетевого напряжения, лампа и микросхема будут выдерживать токовую перегрузку до разогрева спирали. Этот режим аналогичен включению в сеть штепсельной вилкой лампы со схемой регулировки яркости, когда регулировочный резистор стоит в положении, соответствующем полной яркости. Эти режимы для ИС являются достаточно тяжелыми и при многократном повторени будут уменьшать надежностные характеристики микросхемы, поэтому основная рекомендация заключается в следующем:

• включение в сеть штепсельной вилкой ламп мощностью выше 100 Вт желательно про-изводить с положением выключателя К “замкнуто”;
• в конструкции приборов с регулировкой яркости желательно совместить сетевой выключатель с регулировочным резистором, при этом выключатель должен размыкаться после вывода резистора на минимальное значение (верхний рисунок), этому будет соответствовать состояние лампы “выключено”. В этом положении рекомендуется и включать устройство в сеть. При использовании маломощного выключателя (нижний рисунок) его замыкание должно происходить после вывода резистора на минимальное значение, это также соответствует состоянию лампы “выключено”, включение в сеть штепсельной вилкой желательно производить в этом же положении.

3. При использоваании ИС в схемах регулировки скорости вращения электрических двигателей, например, вентиляторов, необходимо помнить о том, что микросхема обеспечивает задержку включения тиристоров относительно нуля фазы переменного напряжения, приложенного на нее. При индуктивной нагрузке фаза напряжения на микросхеме сдвинута относительно фазы сетевого напряжения. Если при этом индуктивная нагрузка оказывается чувствительна к несимметричности полуволн положительной и отрицательной полярности, например, намагничивание сердечников индуктивностей, то при одинаковом угле отсечки, формируемом микросхемой, средние токи через индуктивную нагрузку окажутся различными, что в конечном итоге может неблагоприятно сказываться на КПД двигателей. Поэтому следует обратить внимание на это явление при решении вопроса о применении ИС для каждого конкретного типа двигателя.

Вариант управления двумя тиристорами.

Вариант цепи управления с дистанционным регулированием ШИМ сигналом (ток 10мА) и плавный пуск.

Вариант управления симистором.

Регуляторы мощности на микросхеме КР1182ПМ1

В состав этой специализированной микросхемы входят два аналога тринистора и устройство управления их работой. Микросхема предназначена для работы в регуляторах мощности, некоторые варианты которых описываются в статье.

Как отмечалось в статье И. Немича «Микросхема КР1182ПМ1 — фазовый регулятор мощности» («Радио», 1999, № 7, с. 44-46), этот интересный полупроводниковый прибор способен работать при сетевом напряжении 80…276 В и управлять нагрузкой мощностью до 150 Вт при максимальном токе через нее до 1,2 А. На эти параметры и следует ориентироваться при конструировании регуляторов мощности.

Для постройки одного из регуляторов мощности, обеспечивающего плавное изменение яркости лампы освещения, понадобится, кроме микросхемы, четыре дополнительные детали: два конденсатора, переменный резистор и выключатель (рис. 1). При замкнутых контактах выключателя SA1 (т. е. при замкнутых выводах 3 и 6 микросхемы) лампа EL1 не горит Когда же контакты разомкнуты, переменным резистором плавно управляют яркостью лампы — наибольшей она будет в верхнем по схеме положении движка.

Если лампа погашена (например, выключателем SA1), микросхема остается под напряжением, что, конечно, нежелательно. Выход из положения — установить в цепи одного из сетевых проводов отдельный выключатель (тогда надобность в SA1 отпадет), контакты которого должны быть рассчитаны на коммутацию используемой нагрузки и сетевое напряжение.

Введя в устройство еще один конденсатор (рис. 2), удастся получить регулятор мощности с плавным включением и выключением лампы. При замкнутых контактах выключателя лампа не горит. Когда же контакты размыкают, начинается зарядка конденсатора C3 и лампа будет плавно зажигаться. При последующем замыкании контактов выключателя конденсатор разряжается на резистор R1, яркость лампы плавно уменьшается. Продолжительность зажигания и гашения лампы зависит от емкости конденсатора. Сопротивление резистора в этом устройстве не должно превышать указанного на схеме значения.

Как вы уже, наверное, догадались, для управления мощностью на нагрузке необходимо изменять сопротивление между выводами 3 и 6. Это позволяет использовать другие варианты решения задачи. К примеру, подключить к указанным выводам диодную оптопару (рис. 3).

Когда излучающий диод оптопары обесточен, лампа не горит. Пропуская через диод соответствующий ток, удастся устанавливать нужную яркость свечения лампы. Аналогично работает устройство с транзисторной оптопарой (рис. 4).

Такое построение обеспечивает гальваническую развязку между регулятором и источником управляющего электрического сигнала.

А если нужно управлять более мощной нагрузкой, чем допускает микросхема? Тогда придется воспользоваться вариантом (рис. 5), при котором микросхема будет управлять симистором VS1, а уже он — нагрузкой EL1 мощностью до киловатта. Для управления большей мощностью придется подобрать соответствующий симистор.

Регулятор допустимо использовать в автомате включения ночного освещения, установив между выводами 3 и 6 фототранзистор VT1 (рис. 6). Подойдут фототранзисторы КТФ102А, КТФ104А, ФТ-1к. Любой из этих приборов следует разместить так, чтобы он был защищен от света включаемых ламп, а при установке на открытом воздухе — еще и от атмосферных осадков.

Пока фототранзистор освещен, лампы не горят. Но как только освещенность падает, они включаются, яркость их постепенно возрастает.

И еще одно устройство — регулятор мощности паяльника (рис. 7). От предыдущих он отличается тем, что используется лишь «половина» микросхемы — один из аналогов тринистора отключен замыканием выводов 9- 11. Кроме того, установлен диод VD1, «замыкающий» выход микросхемы при одном полупериоде сетевого напряжения. Такое решение объясняется необходимостью регулировать мощность нагревателя паяльника (резистором R1) в пределах, не превышающих 50 %.

Регулятор используют с паяльниками мощностью до 50 Вт на рабочее напряжение 36…40 В (при таком же напряжении сети) или до 150 Вт на напряжение 220 В.

Диод — любой выпрямительный с допустимым током 0,5 А и обратным напряжением 350 В (для 220 В) либо 0.7 А и 100 В (для 40 В).

Оксидные конденсаторы во всех устройствах — К50, К52, К53, переменные резисторы — СП4, СПО, СПЗ-4вМ (с выключателем).

Малые габариты деталей и небольшое их количество позволяют разместить регулятор, скажем, в подставке настольной лампы, в корпусе сетевого выключателя, в ручке мощного паяльника.

При налаживании и эксплуатации устройств необходимо учитывать их гальваническую связь с сетью и строго соблюдать правила техники электробезопасности.

Возможности микросхемы КР1182ПМ1 весьма обширны, поэтому она может найти также применение в регуляторах мощности нагревателей, скорости вращения электродвигателей и других случаях.

Автор: И.Нечаев, г.Курск

Автор: Aleksei

Дата создания 2015-03-27
Дата изменения 2020-12-13

• Регуляторы мощности на микроконтроллере
• Сенсорный регулятор мощности

Добавить комментарий

Схема сенсорного выключателя на КР1182ПМ1 » S-Led.Ru

Регулятор мощности нагрузки, управляемый напряжением

Автор предлагаемой статьи неоднократно применял в различ­ных конструкциях микросхему фазового регулятора мощности КР1182ПМ1А [1] и убедился, что она великолепно ведет себя, если регулировка производится изменением активного сопро­тивления в цепи управления. Однако, когда потребовалось использовать в качестве управляющего воздействия подавае­мое на соответствующие входы микросхемы постоянное напря­жение, возникли проблемы. Пришлось, отказавшись от микро­схемы КР1182ПМ1А, разработать взамен сравнительно неслож­ный фазовый регулятор, управляемый напряжением и удовле­творяющий всем предъявляемым к нему требованиям.

Рис. 1 Рис.2

Экспериментально снятая зависи­мость эффективного значения напряжения U„ на активной нагрузке микросхемы КР1182ПМ1А от сопротивления резистора Rynp, включенного между ее выводами 6 и 3, при напряжении питающей сети 220 В изображена на рис. 1. Она свидетельствует, что ин­тервал изменения этого сопротивления от полного выключения до полного включения нагрузки достаточно велик. Установив в качестве регулирующего переменный резистор номиналом 22 кОм, можно вручную плавно изме­нять мощность.

Однако в системах автоматического или дистанционного управления мощность удобнее регулировать не сопро­тивлением, а напряжением между выво­дами микросхемы КР1182ПМ1А. Хотя в ее справочных данных [2] сказано, что его максимальное значение 6 В, проведенные эксперименты не подтверждают этого. Изображенная на рис. 2 экспе­риментальная зависимость напряжения на нагрузке UH от приложенного между выводами 6 (плюс) и 3 (минус) микро­схемы управляющего напряжения Uynp показывает, что интервал его измене­ния от полного выключения до полного включения нагрузки лишь немногим превышает 1 В.

Рис. 3

Эксперименты проводились с на­грузкой номинальной мощностью 75 Вт.

Управляющее напряжение подавалось от изолированного источника. Между выводами 6 и 3 был включен защитный стабилитрон на 5,1 В. Тем не менее, выдержав некоторое число включений и выключений, микросхема, в конце кон­цов, переставала работать. После того, как отправились в корзину две микро­схемы КР1182ПМ1, эксперименты были прекращены.

Рис. 4

Конечно, две сгоревшие микросхемы еще не дают оснований делать оконча­тельные выводы. Но в любительских условиях каждая из них представляет ценность, тем более что микросхемы КР1182ПМ1 нельзя отнести к дешевым. Было решено, отказавшись от них, раз­работать на дискретных элементах более надежное устройство. Оказалось к тому же, что суммарная стоимость его деталей мало отличается от цены одной микросхемы КР1182ПМ1.
Схема разработанного фазового ре­гулятора, управляемого напряжением, представлена на рис. 3. Он использу­ется для управления освещением аква­риума. Управляющее напряжение Uynp медленно нарастает и убывает, имити­руя для рыб «рассвет», «день», «закат» и «ночь».
Временные диаграммы на рис. 4 поясняют работу регулятора. Пульси­рующее с удвоенной частотой сети напряжение с диодного моста (кривая 1) через резисторы R1- R3 приложено к излучающему диоду оптрона U1. Ста­билитрон VD2 необходим для огра­ничения амплитуды импульсов текуще­го через этот диод тока. Во время этих импульсов фототранзистор оптрона открыт, а в паузах между ними (в моменты, близкие к переходам сетево­го напряжения через ноль) он закрыт. Форма импульсов на коллекторе этого транзистора показана кривой 2. В интервалах между ними работает генератор стабильного тока на транзисторе VT1. Происходит зарядка конденсатора С1, напряжение на нем линейно нарастает (кривая 3). Во время импульса открывает­ся и разряжает кон­денсатор транзистор VT2.

Рис. 5

Напряжение с кон­денсатора поступает на базу транзистора VT3, к эмиттеру кото­рого приложено уп­равляющее напряже­ние иупр. Его уровень показан на кривой 3 штриховой линией. Пока напряжение на конденсаторе меньше управляющего, тран­зистор VT3 закрыт, когда оно больше — открыт. Вместе с ним открывается и закры­вается транзистор VT4, в коллекторную цепь которого вклю­чен излучающий диод оптрона U2. Импуль­сы текущего через него тока — кривая 4. Они тем короче, чем ближе управляющее напряжение к амплитудному значению напряжения на конденсаторе С1 и тем позже в каждом полупериоде сетевого напряжения открываются фотодинистор оптрона U2 и симистор VS2. Эффективное значе­ние напряжения на нагрузке макси­мально при нулевом управляющем напряжении и уменьшается с его уве­личением.
Печатная плата регулятора изобра­жена ни рис. 5. Его питают от любого источника постоянного напряжения 12 В. Максимальное управляющее на­пряжение на 3…4 В меньше напряже­ния питания. Транзисторы КТ3102А можно заменить другими той же серии, а КТ3107К — транзисторами КТ3107Л, в крайнем случае КТ3107Д- КТ3107И. Допустимая мощность нагрузки зависит от используемого симистора. Примененный ТС106-10 позволяет управлять нагрузкой мощ­ностью до 2 кВт. При ее мощности до 100 Вт отводить тепло от симистора не требуется.

Литература:

1. Немич А. Микросхема КР1182ПМ1 — фазовый регулятор мощности. — Радио, 1999, №7, с. 44-46.
2. Интегральные микросхемы: Перспек­тивные изделия. Вып. 1. — М.: ДОДЭКА 1996.

Автор:  Г. МАРТЫНОВ, г. Донецк, Украина

Электронный чип КР1182ПМ1. Arranque учтивый дель мотор eléctrico.

Вежливые водители

Вежливые водители-любители, которые владеют электричеством, а также имеют право на получение сертификата, полученного в результате меню. Лос-кампос-де-су aplicación сына diversos у numerosos. Esto es industria, transporte eléctrico, servicios públicos y agricultura. El uso де сказки dispositivos puede reducir reducir significativamente la carga de arranque en el motor eléctrico y los actuadores, extendiendo así su vida útil.

Corrientes de entrada

Las corrientes de arranque alcanzan valores 7 … 10 veces más altos que en el modo de funcionamiento. Esto lleva una «subsidencia» del voltaje en la red de suministro, que afecta negativamente no solo el trabajo de otros consumidores, sino también el motor en sí. El tiempo де arranque себе retrasa, ло дие puede provocar ип sobrecalentamiento де лос devanados у ла destrucción постепенно де су aislamiento. Esto contribuye a la falla prematura del motor.

Los arrancadores suaves pueden reducir significativamente la carga de arranque en el motor eléctrico y la red eléctrica, lo que es especialmente Importante en las zonas сельские или cuando el motor funciona con una estacion de energía autonoma.

Actuador sobrecarga

Al momento de arrancar el motor, el momento en su eje es muy inestable y excede el valor номинальное en más de cinco veces. Por lo tanto, las cargas iniciales de los actuadores también se incrementan en comparación con el trabajo en estado estable y pueden alcanzar hasta un 500 por ciento. La inestabilidad del par durante la puesta en Marcha Provoca Cargas de choque en los dientes del engranaje, tacos de corte y, a veces, incluso torsion de los ejes.

Los arrancadores suaves del motor eléctrico Reduced Significativamente las Cargas de arranque en el mecanismo: los espacios entre los dientes del engranaje se seleccionan suavemente, lo que evita su descomposición. En лас transmisiones пор correa, лас correas де transmisión también се tiran suavemente, ло дие уменьшить эль desgaste де лос mecanismos.

Además de un arranque suave, el funcionamiento de los mecanismos tiene un efecto beneficioso en el modo de frenado suave. Si эль мотор acciona ла бомба, эль frenado обходительный evita эль golpe де ariete cuando се apaga ла unidad.

Промышленные предприятия

Уважаемые участники Actualmente producido por muchas empresas, por ejemplo, Siemens, Danfoss, Schneider Electric. Dichos dispositivos tienen muchas características programables por el usuario. Estos son el tiempo de aceleración, el tiempo de frenado, la protección contra sobrecarga y muchas otras funciones adicionales.

Con todas las ventajas, los dispositivos de marca tienen un conveniente: un precio bastante alto. Грех эмбарго, puede crear un dispositivo, аналогичный usted mismo. Su costo resultará ser pequeño.

Arrancador suave en el chip KR1182PM1

En la first parte del articulo hablado de chip especializado KR1182PM1 представляет ип regulador de potencia de fase. Се рассматривает esquemas típicos пункт су inclusión, dispositivos пункт эль arranque suave де lámparas incandescentes у simplemente reguladores де potencia ан ла carga. Basado en este microcircuito, es posible crear un arrancador suave trifásico de motor bastante simple. El диаграмма дел dispositivo se muestra en la Figura 1.

Рис. 1. Esquema del arrancador вежливый.

Un arranque вежливый se lleva a cabo aumentando постепенное el voltaje en los devanados del motor de cero номинальный. Esto se logra aumentando el ángulo de apertura de las teclas de tiristores en un tiempo llamado tiempo de inicio.

Описание схемы

Электросхема трехфазного электродвигателя 50 Гц, 380 В . El punto medio de la «estrella» está conectado a la красный нейтральный (N).

Las teclas de salida están hechas en tiristores conectados en sentido antihorario. El diseño utiliza tirisstores importados tipo 40TPS12. A un bajo costo, tienen una corriente suficientemente grande, hasta 35 A, y su voltaje inverso es de 1200 V. Además de ellos, hay varios elementos más en las teclas. Su proósito es el siguiente: los Circuitos de Amortiguación RC conectados en paralelo a los tiristores evitan la conmutación falsa de este ultimo (R8C11, R9C12, R10C13 en el Circuito), y la interferencia de conmutación con una amplitación Superior a 500 V sesorbe utilizando Лос-варисторы RU1 . .. RU3.

Como nodos de control para las teclas de salida se utilizan chips DA1 … DA3 типо KR1182PM1. Микросхемы Estos, рассматриваемые как суфициальные детали, ан ла примерная часть артикуло. Лос-конденсаторы C5 … C10 dentro del microcircuito forman un voltaje de diente de sierra, que está sincronizado por la red. Las señales de control de tiristores en el microcircuito se forman al comparar el voltaje del diente de sierra con el voltaje entre los terminales del microcircuito 3 y 6.

Пункт alimentar el relé K1 … K3, el dispositivo tiene una fuente de alimentación, que consta de solo unos pocos elementos. Este эс ип трансформатор T1, ип puente rectificador VD1, ип конденсатор де suavizado C4. En la salida del rectificador, se instala un e Stabilador Instal DA4 del typeo 7812, que proporciona un voltaje de 12 V en la salida y protección contra cortocircuitos y sobrecargas en la salida.

Descripción del funcionamiento de los motores de arranque вежливый.

La tensión de red se aplica al Circuito cuando se cierra el disyuntor Q1. Грех эмбарго, el motor aún no ha arrancado. Esto se debe a que los devanados de relé K1 … K3 todavía están desenergizados, y sus contactos normalmente cerrados evitan los pines 3 y 6 de los Circuitos DA1 … DA3 a través de las Resistances R1 … R3. Esta circunstancia no Permite Que se carguen los condensadores C1 … C3, por lo tanto, los pulsos de control del microcircuito no se произведено.

Poner en marcha el dispositivo

Cuando el interruptor de palanca SA1 está cerrado, el voltaje de 12 V enciende el relé K1 … K3. Sus contactos normalmente cerrados se abren, lo que hace posible cargar pendadores C1 … C3 desde generadores de corriente internos. Junto con un aumento en el voltaje a través de estos condensadores, el ángulo de apertura de los tiristores también aumenta. Esto logra un aumento suave en el voltaje a través de los devanados del motor. Cuando лос конденсаторасы están completamente cargados, эль ángulo де encendido де лос tiristores alcanzará эль доблесть máximo y ла frecuencia де rotación дель мотор eléctrico alcanzará эль доблесть номинальная.

Apagado del motor, frenado вежливый.

Для отключения двигателя, отключения прерывателя SA1, который активирует реле K1 … K3. Sus contactos normalmente cerrados se cerraran, lo que conducirá a la descarga de los condensadores C1 … C3 a través de las Resistances R1 … R3. La descarga де лос конденсаторес durara unos segundos, tiempo durante эль cual эль мотор се detendrá.

Cuando se arranca el motor, pueden fluir corrientes significativas en el cable neutro. Esto se debe a que durante una aceleración suave, las corrientes en los devanados del motor no son sinusoidales, pero no debe temerle especialmente: el proceso de arranque es bastante breve. En el estado estacionario, esta corriente será mucho menor (no más del diez por ciento de la corriente de fase en el modo номинально), lo que se debe solo a la propagación tecnológica de los parametros del devanado y al desequilibrio de fase. Ya es imposible deshacerse de estos fenómenos.

Пьезас и конструкция

Требуются дополнительные компоненты для комплекта устройств:

Трансформатор с мощностью 15 Вт, с напряжением 902 900 15 … 100 В. Cualquier relé con un voltaje de bobina de 12 V que tenga un contacto normalmente cerrado o de conmutación, por ejemplo TRU-12VDC-SB-SL, se puede utilizar as un relé K1 … K3.

Конденсаторы C11 … C13 типа K73-17 для функционального напряжения 600 В.

El dispositivo está hecho en una placa de Circuito impreso. El dispositivo ensamblado debe colocarse en una caja de plastico de tamaño adecuado, en el frontal panel del cual hay un interruptor SA1 y LED HL1 y HL2.

Соединение двигателя

Соединение прерывателя Q1 и двигатель реализуют промежуточные кабели, cuya sección transversal соответствует а-ля мощность последнего. Con лас clasificaciones де лас Partes indicadas ан эль диаграмма, Эс возможный conectar моторы кон potencia де hasta cuatro kilovatios.

Si tiene la intención de utilizar un motor con una potencia de no más de un kilo y medio de kilovatios, y la frecuencia de arranque no excederá de 10 … 15 por hora, entonces la potencia disipada en las teclas de tiristores es незначительный, por lo tanto, se pueden omitir los radiadores.

Si se supone que debe usar un motor más potente o si los arranques serán más frecuentes, se requerirá la instalación de tiristores en radiadores hechos de una tira de aluminio. Si se supone que el radiador se debe usar de manera común, entonces los tiristores deben aislarse con juntas de mica. Para mejorar las condiciones de enfriamiento, puede usar la pasta de transferencia de calor KPT — 8.

Проверка и настройка устройства

Антес-де-энсендер, антес-ди-нада, верификация установки с диаграммой цепи. Esta эс уна regla básica, у эс невозможно desviarse де элла. Después де todo, descuidar эста prueba puede conducir ип montón де partes carbonizadas y, durante mucho tiempo, desalentar ла реализации де «экспериментов против electricidad». Deben eliminarse los errores encontrados, porque, sin embargo, este Circuito está alimentado por la red y las bromas son malas. E incluso después де Esta prueba, es demasiado pronto пункт conectar эль мотор.

Primero, en lugar del motor, conecte tres lámparas incandescentes identicas con una potencia de 60 … 100 vatios. Durante las pruebas, debe asegurarse de que las lámparas se «enciendan» de manera uniforme.

Фальта-де-униформидад-дель-тиемпо-де-энсендидо-се-дебе-ла-вариасион-ан-лас-капасидадес-де-лос-конденсадорес C1 … C3, который имеет существенную терпимость в ла-капасидаде. Por lo tanto, es mejor seleccionarlos inmediatamente usando el dispositivo antes de la instalación, al menos con una precisión de hasta el diez por ciento.

El tiempo de apagado también se debe a la Resistance de las Resistances R1 … R3. Con su ayuda, puede alinear el tiempo libre. Estos ajustes deben realizarse si la extensión en el tiempo de encendido / apagado en diferentes fases supera el 30 por ciento.

El motor solo se puede conectar después de que las comprobaciones anteriores hayan pasado normalmente, por no decir perfectamente.

¿Qué más se puede agregar al diseño?

Ya se ha dicho anteriormente que tales dispositivos son producidosactualmente por diferentes compañías. Por supuesto, es imposible repetir todas las funciones de los dispositivos de marca en tal improviso, pero aún así, probablemente será posible copiar.

Se trata del llamado contactor de derivación. Su proósito es el siguiente: una vez que el motor ha alcanzado la velocidad номинально, эль контактор simplemente conecta las teclas del tiristor con sus contactos. La corriente fluye través de ellos, sin pasar por los tiristores. Este diseño a menudo se llama bypass (байпасс del inglés — обход). Para tal mejora, deberán agregarse elementos adicionales a la unidad de control.

Борис Аладышкин

Практическая электроника »Страница 21



Логические микросхемы. Часть 4

После знакомства в предыдущих частях статьи с микросхемой К155ЛА3 попробуем разобраться в примерах ее практического применения.

Казалось бы, что можно сделать из одной микросхемы? Конечно, ничего выдающегося. Однако стоит попробовать собрать на его основе какой-нибудь функциональный узел. Это поможет наглядно понять принцип его работы и настройки. Одним из таких узлов, довольно часто используемых на практике, является автоколебательный мультивибратор.

Схема мультивибратора показана на рисунке. Эта схема по внешнему виду очень похожа на классическую схему мультивибратора на транзисторах. Только здесь в качестве активных элементов используются логические элементы…

Простой регулятор мощности для плавного включения ламп на

Статья о том, как сделать устройство для плавного включения ламп на микросхеме КР1182ПМ1.

Регуляторы мощности широко используются. Самым простым из них можно считать обычный диод, включенный последовательно с нагрузкой. Этот «регламент» чаще всего используется в двух случаях: как средство продления жизни лампы накаливания (обычно на лестничных клетках в подъездах) и для предотвращения перегрева паяльника. В других случаях регуляторы служат для изменения мощности в нагрузке в широких пределах.

Конструкций регуляторов очень много, от самых простых до самых сложных. Одним из путей создания простых, надежных и многофункциональных контроллеров стало создание специализированной микросхемы КР1182ПМ1…

Индикаторы и сигнализаторы на регулируемом стабилитроне TL431

Интегральный стабилизатор TL431 в основном используется в источниках питания. Впрочем, для него можно найти еще множество применений. Некоторые из этих схем представлены в этой статье.

В этой статье пойдет речь о простых и полезных устройствах, сделанных на микросхеме TL431. Но в данном случае не стоит бояться слова «микросхема», у нее всего три вывода, и внешне она похожа на простой маломощный транзистор в корпусе ТО90.

TEXAS INSTRUMENTS была в авангарде полупроводниковой эры. Все это время она находится на первом месте в списке мировых лидеров по производству электронных компонентов, прочно удерживая себя в первой десятке или, как говорят чаще, в мировом рейтинге ТОП-10. Первая интегральная схема была создана еще в 1958 Джеком Килби, сотрудником этой компании.

Одними из самых первых в списке «волшебных» микросхем, пожалуй, следует считать регулируемый стабилизатор напряжения TL431…

Как обнаружить замкнутые контуры

Если в вашей школе хорошо преподавали физику, то вы наверняка помните опыт, наглядно объяснявший явление электромагнитной индукции.

Внешне это выглядело примерно так: в класс зашла учительница, дежурные внесли какие-то приборы и поставили их на стол. После объяснения теоретического материала началась демонстрация экспериментов, которая наглядно иллюстрирует рассказ.

Для демонстрации явления электромагнитной индукции понадобился очень большой индуктор, мощный прямой магнит, соединительные провода и устройство под названием гальванометр.

Внешний вид гальванометра представлял собой плоскую коробку размером чуть больше стандартного листа формата А4, а за передней стенкой, которая закрывалась стеклом, помещалась шкала с нулем посередине. За тем же стеклом виднелась толстая черная стрелка…

Логические микросхемы. Часть 3

Во второй части статьи мы рассказали об условных графических обозначениях логических элементов и о функциях, выполняемых этими элементами.

Для пояснения принципа работы были приведены контактные схемы, выполняющие логические функции И, ИЛИ, НЕ и И-НЕ. Теперь можно приступать к практическому знакомству с микросхемами серии К155.

Базовым элементом 155-й серии является микросхема К155ЛА3. Он представляет собой пластиковый корпус с 14 выводами, на верхней стороне которого нанесена маркировка и клавиша, обозначающая первый вывод микросхемы.

Ключ представляет собой маленькую круглую метку. Если смотреть на микросхему сверху (со стороны корпуса), то выводы надо считать против часовой стрелки, а если снизу, то по часовой…

Как починить перегоревшую энергосберегающую лампу

Перегорела домашняя лампа? Проще всего выкинуть на помойку, но можно сделать… другую, а если сгоревших несколько ламп, то можно обойтись…. ремонтом.

Если вы хоть раз держали в руках паяльник, то эта статья для вас.

Включить люминесцентную лампу мощностью до 30 Вт, без стартера и дросселя, можно с помощью небольшой платки, снятой с нашей эконом лампы. При этом загорится мгновенно, при снижении напряжения не будет «мигать». Эта лампа перегорает двумя способами…

Логические микросхемы. Часть 2 — Gates

Логические элементы работают как самостоятельные элементы в виде микросхем малой степени интеграции, так и входят как составные части в микросхемы более высокой степени интеграции. Таких элементов можно насчитать не один десяток.

Но сначала поговорим только о четырех из них — это элементы И, ИЛИ, НЕ, И-НЕ. Основными элементами являются первые три, а элемент И-НЕ представляет собой уже комбинацию элементов И-НЕ. Эти элементы можно назвать «кирпичиками» цифровой техники. Для начала нужно рассмотреть, какова логика их действий?

Вспомним первую часть статьи о цифровых схемах. Было сказано, что напряжение на входе (выходе) микросхемы в пределах 0…0,4 В является уровнем логического нуля, или низкого напряжения. Если напряжение находится в пределах 2,4…5,0 В, то это уровень логической единицы или напряжение высокого уровня. ..

Логические микросхемы. Часть 1.

Вводная статья о логических микросхемах. Описывает системы счисления и представление двоичного числа с помощью электрических сигналов.

Современная цифровая интегральная схема представляет собой миниатюрный электронный блок, корпус которого содержит активные и пассивные элементы, соединенные по определенной схеме. Это транзисторы, диоды, резисторы и конденсаторы.

Количество элементов в современных микросхемах может достигать нескольких сотен тысяч и даже миллионов элементов. Достаточно вспомнить микропроцессоры, микроконтроллеры, микросхемы памяти.

Чтобы просто перечислить все современные микросхемы, вам понадобится не одна статья, а целая довольно толстая книга. В данной статье мы рассмотрим микросхемы малой и средней степени интеграции, в основном простые логические элементы…

вернуться 1 . .. 17 18 19 20 21 22 23 24 25 … 26 >> Следующая страница

Мягкий пуск двигателя постоянного тока 24в. Применение микросхемы КР1182ПМ1. Плавный пуск электродвигателя. Пуск электродвигателя переключением обмоток

Плавный пуск электродвигателя в последнее время используется все чаще. Области его применения разнообразны и многочисленны. Это промышленность, электротранспорт, ЖКХ и сельское хозяйство. Использование таких устройств позволяет значительно снизить пусковые нагрузки на электродвигатель и исполнительные механизмы, продлевая тем самым срок их службы.

Пусковые токи

Пусковые токи достигают значений в 7…10 раз выше, чем в рабочем режиме. Это приводит к «просадке» напряжения в питающей сети, что негативно сказывается не только на работе других потребителей, но и на самом двигателе. Время пуска затягивается, что может привести к перегреву обмоток и постепенному разрушению их изоляции. Это способствует преждевременному выходу из строя электродвигателя.

Устройства плавного пуска позволяют значительно снизить пусковые нагрузки на электродвигатель и электросеть, что особенно актуально в сельской местности или при питании двигателя от автономной электростанции.

Перегрузки исполнительного механизма

В момент пуска двигателя крутящий момент на его валу очень нестабилен и превышает номинальное значение более чем в пять раз. Следовательно, пусковые нагрузки приводов также увеличиваются по сравнению с установившимся режимом работы и могут достигать 500 процентов. Нестабильность крутящего момента при пуске приводит к ударным нагрузкам на зубья шестерен, срезанию шпонок, а иногда даже скручиванию валов.

Устройства плавного пуска электродвигателя значительно снижают пусковые нагрузки на механизм: зазоры между зубьями шестерен выбираются плавно, что предотвращает их поломку. В ременных передачах приводные ремни также плавно натянуты, что снижает износ механизмов.

Помимо плавного пуска, на работу механизмов благотворно влияет режим плавного торможения. Если двигатель приводит в движение насос, то плавное торможение позволяет избежать гидравлического удара при выключении агрегата.

Промышленные устройства плавного пуска

В настоящее время производятся многими компаниями, такими как Siemens, Danfoss, Schneider Electric. Такие устройства имеют множество функций, которые программируются пользователем. Это время разгона, время торможения, защита от перегрузки и многие другие дополнительные функции.

При всех достоинствах у брендовых устройств есть один недостаток — достаточно высокая цена. Однако вы можете создать такое устройство самостоятельно. Его стоимость будет небольшой.

Устройство плавного пуска на микросхеме КР1182ПМ1

В ней рассказывалось о специализированной микросхеме КР1182ПМ1 , представляющей собой фазовый регулятор мощности. Были рассмотрены типовые схемы ее включения, устройства плавного пуска ламп накаливания и просто регуляторы мощности в нагрузке. На основе этой микросхемы можно создать достаточно простое устройство плавного пуска трехфазного электродвигателя. Схема устройства представлена ​​на рисунке 1.

Рисунок 1. Схема устройства плавного пуска двигателя.

Плавный пуск осуществляется путем постепенного увеличения напряжения на обмотках двигателя от нуля до номинального. Это достигается за счет увеличения угла открытия тиристорных ключей за время, называемое временем пуска.

Описание схемы

В конструкции используется трехфазный электродвигатель 50 Гц, 380 В. Обмотки двигателя, соединенные «звездой», подключаются к выходным цепям, обозначенным на схеме как L1, L2, L3. Центральная точка «звезды» соединена с нейтралью сети (N).

Выходные ключи выполнены на тиристорах, соединенных встречно-параллельно. В конструкции использованы импортные тиристоры типа 40ТПС12. При небольшой стоимости они имеют достаточно большой ток — до 35 А, и их обратное напряжение 1200 В. Кроме них в ключах есть еще несколько элементов. Назначение их состоит в следующем: демпфирующие RC-цепи, включенные параллельно с тиристорами, предотвращают ложное включение последних (на схеме это R8C11, R9C12, R10C13), а с помощью варисторов RU1. ..RU3 коммутация поглощается шум, амплитуда которого превышает 500 В.

В качестве блоков управления выходными ключами используются микросхемы DA1…DA3 типа КР1182ПМ1. Эти микросхемы достаточно подробно были рассмотрены в . Конденсаторы С5…С10 внутри микросхемы формируют пилообразное напряжение, которое синхронизируется с сетью. Сигналы управления тиристорами в микросхеме формируются путем сравнения пилообразного напряжения с напряжением между выводами 3 и 6 микросхемы.

Для питания реле К1…К3 в устройстве имеется блок питания, который состоит всего из нескольких элементов . Это трансформатор Т1, выпрямительный мост VD1, сглаживающий конденсатор С4. На выходе выпрямителя установлен интегральный стабилизатор DA4 типа 7812, обеспечивающий на выходе напряжение 12 В, а на выходе защиту от коротких замыканий и перегрузок.

Описание работы устройства плавного пуска электродвигателей

Сетевое напряжение подается в цепь, когда автоматический выключатель Q1 включен. Однако двигатель еще не запускается. Это связано с тем, что обмотки реле К1…К3 еще обесточены, а их нормально замкнутые контакты шунтируют выводы 3 и 6 микросхем DA1…DA3 через резисторы R1…R3. Это обстоятельство не позволяет заряжаться конденсаторам С1…С3, поэтому микросхемы не вырабатывают импульсы управления.

Ввод устройства в работу

При замыкании тумблера SA1 напряжение 12 В включает реле К1…К3. Их нормально замкнутые контакты размыкаются, что позволяет заряжать конденсаторы С1…С3 от внутренних генераторов тока. Вместе с увеличением напряжения на этих конденсаторах увеличивается и угол раскрытия тиристоров. Таким образом достигается плавный рост напряжения на обмотках двигателя. При полной зарядке конденсаторов угол включения тиристоров достигнет своего максимального значения, а скорость двигателя достигнет номинального значения.

Выключение двигателя, плавное торможение

Для выключения двигателя разомкните переключатель SA1, Это выключит реле К1. ..К3. Их нормально замкнутые контакты замкнутся, что приведет к разряду конденсаторов С1…С3 через резисторы R1…R3. Разряд конденсаторов продлится несколько секунд, за это же время двигатель остановится.

При запуске двигателя в нулевом проводе могут протекать значительные токи. Это связано с тем, что в процессе плавного разгона токи в обмотках двигателя несинусоидальны, но особо бояться этого не стоит: процесс пуска достаточно кратковременный. В установившемся режиме этот ток будет значительно меньше (не более десяти процентов от фазного тока в номинальном режиме), что связано только с технологическим разбросом параметров обмотки и «перекосом» фаз. Избавиться от этих явлений уже невозможно.

Детали и конструкция

Для сборки устройства необходимы следующие детали:

Трансформатор мощностью не более 15 Вт, с напряжением выходной обмотки 15…17 В.

В качестве реле К1 …К3 подходят любые с напряжением катушки 12 В, имеющие нормально замкнутый или перекидной контакт, например ТРУ-12VDC-SB-SL.

Конденсаторы С11…С13 типа К73-17 на рабочее напряжение не ниже 600 В.

Устройство выполнено на печатной плате. Собранное устройство следует поместить в пластиковый корпус подходящих размеров, на передней панели которого разместить выключатель SA1 и светодиоды HL1 и HL2.

Подключение двигателя

Соединение выключателя Q1 и двигателя осуществляется проводами, сечение которых соответствует мощности последнего. Нулевой провод выполняется тем же проводом, что и фазные провода. При указанных на схеме номиналах деталей возможно подключение двигателей мощностью до четырех киловатт.

Если предполагается использовать двигатель мощностью не более полутора киловатт, а частота пусков не будет превышать 10…15 в час, то мощность, рассеиваемая на тиристорных ключах, незначительна, поэтому радиаторы можно не использовать.

Если предполагается использование более мощного двигателя или будут более частые пуски, необходимо будет установить тиристоры на радиаторы из алюминиевой ленты. Если радиатор предполагается использовать как общий, то тиристоры следует изолировать от него при помощи слюдяных прокладок. Для улучшения условий охлаждения можно использовать теплопроводящую пасту КПТ-8.

Проверка и регулировка устройства

Перед включением в первую очередь следует проверить монтаж на соответствие принципиальной схеме. Это основное правило, и от него нельзя отступать. Ведь пренебрежение этой проверкой может привести к куче обгоревших деталей, и надолго отбить у вас охоту заниматься «опытами с электричеством». Найденные ошибки следует устранить, так как все же эта схема питается от сети, и шутки с ней плохи. И даже после указанной проверки подключать двигатель еще рано.

Сначала вместо двигателя подключить три одинаковые лампы накаливания мощностью 60…100 Вт. При испытаниях следует следить за равномерным «зажиганием» ламп.

Неравномерность времени включения обусловлена ​​разбросом емкостей конденсаторов С1…С3, имеющих значительный допуск по емкости. Поэтому их лучше сразу подобрать с помощью прибора перед установкой, хотя бы с точностью до десяти процентов.

Время выключения также определяется сопротивлением резисторов R1…R3. С их помощью можно выровнять время выключения. Эти настройки следует выполнять, если разброс времени включения-выключения на разных фазах превышает 30 процентов.

Двигатель можно подключать только после нормального, даже не идеального прохождения вышеуказанных проверок.

Что еще можно добавить в конструкцию

Выше уже было сказано, что подобные устройства в настоящее время производятся разными компаниями. Конечно, повторить все функции брендовых устройств в такой самоделке невозможно, но скопировать все-таки, наверное, получится.

Речь идет о т.н. Назначение его следующее: после выхода двигателя на номинальные обороты контактор просто шунтирует своими контактами тиристорные ключи. Через них протекает ток, минуя тиристоры. Такую конструкцию часто называют байпасной (от англ. bypass — обходить). Для такого усовершенствования в блок управления придется ввести дополнительные элементы.

Борис Аладышкин

Плавный пуск асинхронного двигателя всегда сложная задача, т.к. пуск асинхронного двигателя требует большого тока и крутящего момента, которые могут сжечь обмотку двигателя. Инженеры постоянно предлагают и внедряют интересные технические решения для преодоления этой проблемы, такие как использование коммутационной схемы, автотрансформатора и др.

В настоящее время такие методы используются в различных промышленных установках для бесперебойной работы электродвигателей.

Из физики известен принцип работы асинхронного электродвигателя, вся суть которого заключается в использовании разности частот вращения магнитных полей статора и ротора. Магнитное поле ротора, стремясь догнать магнитное поле статора, способствует возбуждению большого пускового тока. Двигатель работает на полной скорости, при этом значение крутящего момента также увеличивается в зависимости от тока. В результате обмотка блока может быть повреждена из-за перегрева.

Таким образом, возникает необходимость установки устройства плавного пуска. Устройства плавного пуска для трехфазных асинхронных двигателей помогают защитить устройства от начального высокого тока и крутящего момента, возникающих в результате эффекта скольжения асинхронного двигателя.

Преимущества использования схемы с устройством плавного пуска (УПП):

1. снижение пускового тока;
2. снижение затрат на электроэнергию;
3. повышение эффективности;
4. относительно низкая стоимость;
5. достижение максимальной скорости без повреждения агрегата.

Как плавно запустить двигатель?

Существует пять основных методов плавного пуска.

• Высокий крутящий момент можно создать, добавив внешнее сопротивление в цепь ротора, как показано на рисунке.

• Включив в цепь автоматический трансформатор, можно поддерживать пусковой ток и крутящий момент за счет снижения начального напряжения. См. рисунок ниже.

• Прямой пуск является самым простым и дешевым способом, поскольку асинхронный двигатель подключается напрямую к источнику питания.
• Соединения со специальной конфигурацией обмотки — метод применим к двигателям, предназначенным для работы в нормальных условиях.

• Использование SCP является наиболее продвинутым из всех перечисленных методов. Здесь полупроводниковые устройства, такие как тиристоры или тиристоры, которые регулируют скорость асинхронного двигателя, успешно заменяют механические компоненты.

Регулятор скорости вращения коллекторного двигателя

Большинство схем бытовых приборов и электроинструментов создано на базе коллекторного электродвигателя напряжением 220 В. Такой спрос объясняется его универсальностью. Установки могут питаться от постоянного или переменного напряжения. Преимущество схемы обусловлено обеспечением эффективного пускового момента.

Для более плавного пуска и возможности регулировки скорости используются регуляторы скорости.

Запуск электродвигателя своими руками можно осуществить, например, таким образом.

Характерной чертой любого электродвигателя в процессе пуска является многократное превышение тока и механической нагрузки на приводимое оборудование. В этом случае также возникают перегрузки питающей сети, создающие перепады напряжения и ухудшающие качество электроэнергии. Во многих случаях требуется устройство плавного пуска (плавный пуск).

Необходимость плавного пуска электродвигателей

Обмотка статора представляет собой индуктор, состоящий из активного сопротивления и реактивного. Величина последнего зависит от частоты приложенного напряжения. При запуске двигателя реактивное сопротивление изменяется от нуля, а пусковой ток имеет большую величину, во много раз превышающую номинальную. Крутящий момент также высок и может разрушить приводимое оборудование. В режиме торможения также появляются броски тока, приводящие к повышению температуры обмоток статора. При возникновении аварийной ситуации, связанной с перегревом двигателя, возможен ремонт, но изменяются параметры трансформаторной стали и номинальная мощность снижается на 30 %. Поэтому необходим плавный пуск.

Пуск электродвигателя путем переключения обмоток

Обмотки статора могут быть соединены в звезду и треугольник. Когда все концы обмоток сняты с двигателя, можно снаружи переключать схемы «звезда» и «треугольник».

Устройство плавного пуска электродвигателя собрано из 3-х контакторов, реле нагрузки и таймера.

Двигатель запускается в режиме звезды, когда контакты К1 и К3 замкнуты. По истечении интервала, установленного реле времени, К3 выключается, а цепь «треугольник» включается контактором К2. Это приведет двигатель к полной скорости. При разгоне до номинальной скорости пусковые токи не такие большие.

Недостатком схемы является возникновение короткого замыкания при одновременном включении двух машин. Этого можно избежать, если вместо этого использовать рубильник. Для организации реверса нужен еще один блок управления. Кроме того, по схеме «треугольник» электродвигатель больше греется и усиленно работает.

Частотное регулирование скорости вращения

Вал двигателя вращает магнитное поле статора. Скорость зависит от частоты питающего напряжения. Привод будет работать эффективнее, если дополнительно изменить напряжение.

В состав устройства плавного пуска асинхронных двигателей может входить преобразователь частоты.

Первая ступень устройства представляет собой выпрямитель, который питается от трехфазной или однофазной сети. Он собран на диодах или тиристорах и предназначен для формирования пульсирующего постоянного напряжения.

В промежуточном контуре сглажены пульсации.

В инверторе выходной сигнал преобразуется в переменную заданной частоты и амплитуды. Он работает по принципу изменения амплитуды или ширины импульсов.

Все три элемента получают сигналы от электронной схемы управления.

Принцип действия устройства плавного пуска

Увеличение пускового тока в 6-8 раз и крутящего момента требуют применения устройства плавного пуска для выполнения следующих действий при пуске или торможении двигателя:

• постепенное увеличение нагрузки ;
• снижение падения напряжения;
• управление пуском и торможением в определенные моменты времени;
• уменьшение помех;
• защита от скачков напряжения, выпадения фазы и т.д.;
• Повышение надежности электропривода.

Устройство плавного пуска двигателя ограничивает величину напряжения, подаваемого во время пуска. Регулируется изменением угла раскрытия симисторов, подключенных к обмоткам.

Пусковые токи должны быть снижены до величины не более чем в 2-4 раза превышающей номинальную. Наличие обходного контактора предотвращает перегрев симисторов после его включения после раскрутки двигателя. Варианты коммутации одно-, двух- и трехфазные. Каждая схема функционально отличается и имеет разную стоимость. Наиболее совершенным является трехфазное регулирование. Он самый функциональный.

Недостатки устройств плавного пуска на симисторах:

• простые схемы применяются только при малых нагрузках или при холостом пуске;
• длительный запуск приводит к перегреву обмоток и полупроводниковых элементов;
• крутящий момент на валу снижается и двигатель может не запуститься.

Типы SCP

Наиболее распространенные регуляторы без обратной связи на две или три фазы. Для этого предварительно устанавливаются напряжение и время запуска. Недостатком является отсутствие регулирования крутящего момента по нагрузке на двигатель. Эту задачу решает устройство обратной связи наряду с выполнением дополнительных функций по снижению пускового тока, созданию защиты от перекоса фаз, перегрузки и т.п.

Самые современные устройства плавного пуска имеют схемы постоянного контроля нагрузки. Они подходят для сильно нагруженных приводов.

Выбор устройства плавного пуска

Большинство устройств плавного пуска представляют собой симисторные регуляторы напряжения, различающиеся по функциям, схемам управления и алгоритмам изменения напряжения. В современных моделях устройств плавного пуска применяются фазовые методы регулирования электроприводов при любых режимах пуска. Электрические схемы могут быть с тиристорными модулями на разное количество фаз.

Одним из самых простых является устройство плавного пуска с однофазным регулированием через один симистор, позволяющее лишь смягчить механические ударные нагрузки двигателей до 11 кВт.

Двухфазное регулирование также смягчает механические удары, но не ограничивает токовые нагрузки. Допустимая мощность двигателя 250 кВт. Оба метода применяются исходя из разумных цен и особенностей конкретных механизмов.

Многофункциональное устройство плавного пуска с трехфазным регулированием обладает лучшими техническими характеристиками. Это обеспечивает возможность динамического торможения и оптимизации его работы. В качестве недостатков можно отметить только высокие цены и габариты.

В качестве примера возьмем устройство плавного пуска Altistart. Вы можете выбрать модели для запуска асинхронных двигателей, мощность которых достигает 400 кВт.

Устройство подбирается по номинальной мощности и режиму работы (нормальный или тяжелый).

Выбор устройства плавного пуска

Основными параметрами, по которым выбираются устройства плавного пуска, являются:

• предельный ток устройства плавного пуска и двигателя должны быть правильно подобраны и соответствовать друг другу;
• параметр количества пусков в час задается как характеристика устройства плавного пуска и не должен превышаться при работе двигателя;
• указанное напряжение устройства должно быть не меньше напряжения сети.

Устройство плавного пуска для насосов

Устройство плавного пуска для насоса в первую очередь предназначено для снижения гидравлического удара в трубопроводах. Устройства плавного пуска Advanced Control подходят для работы с приводами насосов. Устройства практически полностью исключают гидроудары при заполнении трубопроводов, что позволяет увеличить срок службы оборудования.

Электроинструменты с плавным пуском

Электроинструменты характеризуются высокими динамическими нагрузками и высокими скоростями. Ярким ее представителем является угловая шлифовальная машина (УШМ). На рабочий диск в начале вращения редуктора действуют значительные силы инерции. Большие сверхтоки возникают не только при пуске, но и при каждой подаче инструмента.

Устройство плавного пуска электроинструмента используется только в дорогих моделях. Экономичное решение – установить его самостоятельно. Это может быть сборный блок, помещающийся внутрь корпуса прибора. Но многие пользователи самостоятельно собирают простую схему и подключают ее к обрыву силового кабеля.

При замыкании цепи двигателя на фазорегулятор КР1182ПМ1 подается напряжение и начинает заряжаться конденсатор С2. Благодаря этому симистор VS1 включается с задержкой, которая постепенно уменьшается. Ток двигателя постепенно увеличивается, и скорость набирается постепенно. Двигатель разгоняется примерно за 2 секунды. Мощность, отдаваемая в нагрузку, достигает 2,2 кВт.

Устройство можно использовать с любым электроинструментом.

Заключение

При выборе устройства плавного пуска необходимо проанализировать требования к механизму и характеристикам электродвигателя. Спецификации производителя можно найти в документации, поставляемой с оборудованием. Ошибиться при выборе не следует, так как будет нарушено функционирование устройства. Важно учитывать диапазон скоростей, чтобы выбрать наилучшее сочетание инвертора и двигателя.

Плавный пуск

Коллекторный двигатель постоянного тока

(ДПТ)

Плавное включение коллекторного двигателя необходимо, например, для предотвращения бросков тока в силовых цепях. Или для предотвращения резких ударов по трансмиссии привода. Не лишним будет поставить фары, увеличить срок службы ламп.

В моем случае необходимо было подать максимальную мощность на двигатель электропривода электромобиля с выведенным электронным ключом управления из режима ШИМ управления, чтобы не допустить его перегрева при максимальной нагрузке.

На рис. 1 и рис. 2 показаны две схемы реализации таких устройств.

Конструкция 1:

Простая схема схемы плавного пуска на интегральном таймере КР1006ВИ1 (или импортной серии 555)

Рис.1. Конструкция 1

При подаче напряжения 12В запускается таймер с элементами обвязки (ШИМ), который начинает формировать импульсы на выходе 3 ИС с постоянной частотой и изменяющейся во времени длительностью импульса. Время задается емкостью конденсатора С1. Далее эти импульсы поступают на затвор мощного полевого транзистора, управляющего выходной нагрузкой устройства. R3 строго 2МОм. Рабочее напряжение электролитических конденсаторов 25 вольт.
Примечание: Данное устройство расположено как можно ближе к вентилятору иначе могут возникнуть помехи, которые будут мешать нормальной работе автомобиля (конечно Жигули не помеха).

Конструкция 2:

Не менее простой схемы на том же интегральном таймере.

Рис.2 Конструкция 2

Конструкция 3:

Схема применена на электромобиле. Устройство запускается нажатием кнопки «Старт».

Рис.2 Конструкция 3

Величина резистора R2 должна быть не менее 2,2 мОм, иначе полного (100%) открытия транзисторов не будет.
Питание схемы ограничено на уровне 7,5В с помощью стабилитрона КС175Ж с целью ограничения управляющего напряжения, подаваемого на затворы транзисторов. В противном случае базы транзисторов насытятся.
Устройство включается кнопкой «Вкл» подачей питания с одновременным отпиранием силовых транзисторов. При выключении устройства предотвращается линейный режим, когда уменьшается питание цепей управления, транзисторы мгновенно закрываются.

Министерство исследований и наук Украины

Департамент автоматических систем управления I

Электрический привод

Курс Проект

Дисциплина: «Теория электрического привода»

на тему: «Плавное начало двигателя потока

НА СИСТЕМУ «ШИРИННО-ИМПУЛЬСНЫЙ ПРЕОБРАЗОВАТЕЛЬ – ДВИГАТЕЛЬ

ПОСТОЙНЫЙ СТРОЙ»

Розробов:

Керивник:

КАЛЕНДАРНЫЙ ПЛАН

№	Наименование этапов курсового проекта	Ряды выкопанных стадий проекта
1	Анализ технического задания и выбор широтно-импульсного преобразователя	15 июля 2002 г.
2	Анализ функциональной схемы и разработка технической документации	30 июля 2002 г.
3	Разработка системы управления транзисторами и подготовка печатной платы	20 листопад 2002
4	Розрахунок схема замены	30 листопад 2002
5	Побудов статических, механических и шведских характеристик	5-й день 2002 г.
6	Подбор силовых элементов и анализ параметров в схеме	10 декабря 2002 г.
7	Розрахунок энергетических характеристик	25 декабря 2002 г.
8	Математическое моделирование	10 сентября 2003 г.
9	Разработка проекта	27 сентября 2003 г.

Student _____________

Kerivnik _____________

“_______”______________________ 200 rub

PERELIK SMART SIGN

SHIP — pulse-width conversion

DPT — dvigun postyy strumu

AD — asynchronous dvigun

IP — Impulsny Peretvoryuvach

EOM — Электронный счетный аппарат

IDK — VimiRyuvalno Diagnostic Complex

SD — Кэтрик мотор

VFD -регуляция Drive

Эффективность

GPI -ges

ЗАЯВКА

на курсовой проект студента

________________________________________________

1. Тема работы Плавный пуск двигуна постоянного поджатия по системе «Широко-импульсный шифтер — двигун постоянного поджатия». Основная часть — разработка системы плавного пуска двигателя постоянного жиклера на базе микроконтроллера PIC 16F 877

2. Строки задания, выполненного студентом 28.01.03

3. Данные к ТТХ двигателя, ТТХ основных систем широтно-импульсных модуляторов

4. Реконструкция и пояснительные записки анализ основных импульсных преобразований и выбор наиболее оптимальных, разработка технической документации на стенд, разработка принципиальных и функциональных схем, выбор силовых элементов.

5. Срок исполнения 200 руб.

КАЛЕНДАРНЫЙ ПЛАН.. 2

ПЕРЕЛИК ИНТЕЛЛЕКТУАЛЬНОГО НАЗНАЧЕНИЯ. 3

ЗАПРОС.. 4

Введение. 6

1. Преимущества и недостатки системы ШИП-ДПТ. восемь

1.1 Импульсные преобразователи постоянного напряжения (общая информация) 8

1.2 Анализ существующих импульсных преобразователей. восемь

2. Функциональная схема лабораторного стенда. одиннадцать

3. Разработка технической документации на лабораторный стенд системы ШИП-ДПТ. 13

3.1 Стенд лабораторный общего вида. 13

3.2 Схема стенда после комплектации. пятнадцать

3.3 Перечень функциональных возможностей лабораторного стенда. 16

3.4 Система управления на базе микроконтроллера PIC 16F 877. 17

4. Расчет схемы замещения. 24

5. Статические характеристики системы ШИП-ДПТ. 26

6. Выбор силовых элементов. 31

6.1 Выбор силового трансформатора. 31

6.2 Выбор силового транзистора. 32

6.3 Выбор обратного диода. 33

7. Расчет преобразователя. 35

8. Расчет энергетических характеристик. 42

9. Математическая модель системы КОРАБЛЬ — ДПТ. 45

Введение

Экономия электроэнергии становится важной частью общей тенденции защиты окружающей среды. Электродвигатели, питающие системы в быту и на работе, потребляют значительную часть вырабатываемой энергии. Большинство этих двигателей работают нерегулируемым образом и поэтому имеют низкий КПД. Недавние достижения в полупроводниковой промышленности, особенно в силовой электронике и микроконтроллерах, сделали приводы с регулируемой скоростью более практичными и намного менее дорогими. Сегодня приводы с регулируемой скоростью требуются не только в высокопрофессиональных и мощных промышленных устройствах, таких как обрабатывающие станки или краны, но все больше и больше в бытовых приборах, таких как стиральные машины, компрессоры, небольшие насосы, кондиционеры и т. д. Эти приводы, управляемые по передовым алгоритмам с использованием микроконтроллеров, имеют ряд преимуществ:

повышение энергоэффективности системы (управление скоростью снижает потери мощности в двигателях)

повышение производительности (цифровое управление может добавлять такие функции, как интеллектуальные замкнутые контуры, изменение характеристик частоты, контролируемый диапазон отказов и взаимодействие с другими системами)

упрощение электромеханического преобразования энергии (переменные приводы избавляют от необходимости в трансмиссиях, редукторах, редукторах) простота модернизации программных комплексов на базе микроконтроллеров с флэш-памятью, возможность быстрого изменения при необходимости увеличивается. Главное условие их использования – удержание общей стоимости системы в разумных пределах. Для ряда систем, особенно для дома, общая стоимость должна быть эквивалентна стоимости нерегулируемого варианта.

1. Преимущества и недостатки системы ШИП-ДПТ

1.1 Коммутационные преобразователи постоянного напряжения (общие сведения)

Изменение величины напряжения потребителей с помощью импульсных преобразователей (ИП) называется импульсным регулированием.

С помощью импульсного преобразователя к нагрузке периодически подключают источник напряжения. В результате на выходе преобразователя формируются импульсы напряжения. Регулирование напряжения нагрузки может осуществляться тремя способами:

изменением интервала проводимости ключа при постоянной частоте коммутации (длительности импульса)

изменением частоты коммутации при неизменном интервале проводимости ключа (частота-импульс)

изменением частоты коммутации и интервала проводимости ключа (время-импульс)

При этом регулируется относительное время проводимости ключа , что приводит к плавному изменению среднего значения напряжения на нагрузке (в нашем случае на якоре двигателя постоянного тока)

1.

Схема ШИМ с параллельным емкостным включением показана на Рисунок 1.1.

Рисунок 1.1. ШИМ с параллельной емкостной коммутацией

Недостатком ШИМ с параллельной емкостной коммутацией является то, что в процессе коммутации напряжение на нагрузке достигает удвоенных значений напряжения питания. Также недостатком является сложность построения резонансного контура с конденсатором «С» и дросселем «Др».

На рис. 1.2 представлена ​​схема ШИП с дополнительным коммутационным тиристором и линейным индуктором в коммутационном узле.

Недостатком схемы является соединение цепи включения с цепью нагрузки. Эта особенность затрудняет переключение в режимах малой нагрузки и делает невозможной работу устройства в режиме простоя.

На рис. 1.3 показана схема необратимого IP с элементом последовательного ключа.

Рисунок 1.3. Шип нереверсивный

Эта схема является наиболее подходящей для нашей цели, так как характеризуется малым количеством элементов, простой конструкцией, достаточно высоким быстродействием и надежностью.

Принцип действия:

При отключении транзистора VT от источника питания потребляется мощность. При выключенном транзисторе VT ток нагрузки за счет Э.Д.С. самоиндукция сохраняет прежнее направление, замыкаясь через обратный диод VD. В связи с тем, что источник питания, как правило, имеет индуктивность, для защиты транзистора от перенапряжений, возникающих при обрыве силовой цепи, на входе источника питания ставится фильтр нижних частот, выходное звено который является конденсатором Svh.

2. Функциональная схема лабораторного стола

Функциональная схема существующего лабораторного стенда представлена ​​на рисунке 2.1

Рисунок 2.1 Функциональная схема стенда

На функциональной схеме показаны основные элементы стенда и функционал взаимодействия между ними.

Основным элементом стенда является преобразователь частоты ACS 300. Через него подается питание на асинхронный двигатель с короткозамкнутым ротором М1 — АОЛ2-21-4. В стенде предусмотрена возможность асинхронного режима динамического торможения. Также предусмотрена возможность управления скоростью асинхронного двигателя, токами и напряжениями как АД, так и ДПТ.

В цепи питания АД имеются датчик трехфазного тока и датчик трехфазного напряжения, данные с которых поступают через блок связи на ЭОМ. Блок связи и ЭОМ образуют измерительно-диагностический комплекс (ИДК). ИДК получает сигналы от других датчиков и элементов управления.

3. Разработка технической документации на лабораторный стенд системы ШИП-ДПТ

3.1 Общий вид лабораторного стенда

Внешний вид проектируемого стенда представлен на рисунке 3.1

1. Ручка нагрузочного резистора

2. Кнопка SB2 «Стоп БП»

Гладань почетак за Бугаре учинити сами: схема. Uređaj za glatko pokretanje bugarske veze

Mnogi električni alati ne uspijevaju zbog trošenja motora. Современные модели Bugara imaju uređaj za плавный пуск. Zbog toga su to načini rada za dugo vremena. Princip rada elementa temelji se na promjeni radne frekvencije. Kako bi saznali vše o pokretanju uređaja, vrijedi razmotriti shemu standardnog modela.

Устройство плавного пуска

Стандартный круг ручного запуска конденсатора, исправного и скупого конденсатора. Radi povećanja radnog učinka koriste se otpornici koji prolaze struju u jednom smjeru. Стартер снабжен компактным фильтром. Наивни напон модели остайе низак. Međutim, у овом случае, много овиси о максимальной снази мотора, кои je ugrađen u бугарском jeziku.

Како спойити модель?

Вставьте брусок для стартового адаптера. Njegovi ulazni kontakti povezani su s ispravljačkom jedinicom. Važno je odrediti nultu fazu u uređaju. Za popravak kontakata trebat će vam svjetiljka. Moguće je provjeriti рад startera kroz ispitivač. Prije svega određuje se negativni otpor. Prilikom ugradnje startera važno je zapamtiti napon praga koji uređaj podnese.

Dijagram uređaja za brusilicu s triakom na 10 A

Krug mekog starta mlinca, izrađen ručno, uključuje upotrebu kontaktnih otpornika. Коэффициент полярности модификации, у правил, не прелази 55%. Mnogi modeli izrađeni su s blokatorima. Za zaštitu uređaja odgovoran je ožičeni filtar. Za prolaz struje primopredajnici koriste niske frekvencije. Proces snižavanja napona praga provodi se na tranzistoru. Симистор у овом случае делюе као стабилизатор. Kod spajanja modela izlazna impedancija za preopterećenje 10 A trebala bi biti oko 55 Ом. Trim ploče za startere su pкладне на базе полуводича. U nekim slučajevima se instaliraju magnetski primopredajnici. Добро раде с низким брожем окретая и могу одржавати номинальную частоту.

Model za Bugare s 15 triac

Glatki start za brusilice s triacima na 15 A je univerzalan i često se nalazi u modelima male snage. Razlika uređaja je niska provodljivost. Mehanizam za meko pokretanje sheme (uređaja) uključuje uporebu primopredajnika type koji rade na frekvenciji od 40 Hz. Многие модели способствуют успеху. Te su stavke instalirane pomoću filtara. Навивни напон стартера крече се од 200 В.

Počeci za Bugare s 20 triak

Uređaji s 20 pojačala pogodni su za profesionalne Bugare. Многие модели имеют контакте контактера. Prije svega, oni mogu raditi na visokoj frekvenciji. Максимальная температура стартера je 55 stopnjeva. Većina modela je dobro zaštićeno stanovanje. Стандартная схема включения питания трех контакторов емкостью 30 пФ. Stručnjaci kažu da se uređaji isticu svojom provodljivošću.

Минимальная начальная частота 35 Гц. Mogu raditi u DC mreži. Повозочное модификация преко адаптера. Za motore od 200 W takvi su uređaji vrlo pкладни. Filtri se često instaliraju s triodama. Oni imaju indexs osjetljivosti ne veći od 300 мВ. Vrlo često postoje ožičeni komparatori sa sustavom zaštite. Ако razmotrimo uvezene modele, onda oni imaju Integralni Pretvarač, koji je instaliran s izolatorima. Struja provodenja je osigurana на 5 микронах. Уз отпор от 40 ома, модель je sposoban za stabilno održavanje velikih okretaja.

Bugarski modeli za 600 vata

Za Bugare 600 W primjenjuju startere s kontaktnim triakima, u kojima preopterećenje ne prelazi 10 A. Također je vrijedno spomenuti da postoji mnogo uređaja s plođaja. Одликую их сигурность и не бой се высоких температур. Минимальная частота для Bugare на 600 Вт je 30 Гц. Отпор овиси или инсталираном триоду. Ako je linearan, gornji parametar ne prelazi 50 ohma.

Ako govorimo o duplex triodama, otpor pri visokim brzinama može dosći i do 80 Ом. Vrlo rijetko modeli imaju stabilatore koji djeluju na usporednike. Najčešće se montiraju izravno na module. Neke modifikacije se rade s ožičenim tranzistorima. Нижняя минимальная частота починки на 5 Гц. Boje se preopterećenja, ali su u mogućnosti održavati visoke brzine pri naponu od 220 V.

Uređaji za Bulgari 800 Вт

800 Вт brusilice rade niskim frekvencijama. Triakovi se često koriste na 15 A. Ako govorimo o modelu sklopa, vrijedi napomenuti da oni koriste expanzijske tranzistore, čija strujna snaga počinje od 45 микрона. Kondenzatori se koriste sa i bez filtera, a kapacitet elemenata nije veći od 3 pF. Također je vrijedno spomenuti da se starteri razlikuju po osjetljivosti.

Ako uzmemo u obzir profesionalne brusilice, onda su za njih priladne modifikacije od 400 mV. У тома случается проводкость струе можно бити ниска. Tu su i uređaji s promjenjivim tranzistorima. Oni se brzo zagrijavaju, ali ne mogu održavati veliku brzinu mlinca, a njihova trenutna vodljivost je oko 4 mikrona. Ako govorimo o otherim parametrima, nazivni pon počinje od 230 V. Minimalna frekvencija za modele sa širokopojasnim triacima je 55 Hz.

Starteri za Bugare 1000 W

Aktuatori za ove Bugare izrađeni su na triacima s preopterećenjem od 20A. Ispravljačka jedinica se najčešće instalira na žicanu mrežu. Конденсатор се может koristiti са или без фильтра. Минимальная частота общепринятой модели составляет 30 Гц. Na 40 oma, starteri mogu podnijeti velika preopterećenja. Меджутим, могу постоять проблемы код брусилика с малом брзином.

Како направить стартер с симистором ТС-122-25?

Da biste glatko započeli brusač s vlastitim rukama s triakom TC-122-25 vrlo je jednostavno. Prije svega, preporuča se pripremiti otpornik sklopnika. Kondenzatori će trebati jedan tip pola. Ukupno su u starter ugrađena tri elementa. Емкость конденсатора со сменными конденсаторами 5 пФ. Da bi se повечала радна frekvencija, на ploču je zalemljen kontaktor. Neki stručnjaci kažu da je moguće povećati vodljivost zbog filtera.

Koristi se ispravljač s vodljivošću от 50 микрон. Он je sposoban izdržati visoko preopterećenje i može pružiti veliku brzinu. Nadalje, kako bi se glatkim pokretom na brusaču montirali vlastitim rukama, postavljen je tiristor. Na kraju rada, model je povezan preko adaptera.

Сборка моделей в одноимённой серии VS1

Своими руками вы можете поставить ключи start za brusilicu na VS1 triacu uz pomoć uz coliko ispravljačkih blokova. Конденсатор для уретры на линейный наконечник с емкостью 40 пФ. Vrijedno je započeti montažu modifikacije s lemljenjem otpornika. Конденсаторы для установки в секвенциальном поретку для замены изолятора. Назовни напон качественного стартера je 200 V.

Надалье, како би се глодало глатко покренуло власть рукам, припремлен е триак и залемлен на почтовую кругу. Njegova minimalna radna frekvencija trebala bi biti 30 Гц. У том случае испитивач Мора показати полезности от 50 ома. Ако постоянные проблемы с очисткой конденсатора, потребность в питании дипольным фильтром.

Модель с регулятором KR1182PM1

За монтаж с регулятором KR1182PM1 с полным стартом за млин с властьим рука, узима се контактни тиристор и исправление. Trodioda JE Prikladnije primijeniti на два фильтра. Također treba napomenuti da će za montažu startera biti potrebna tri kondenzatora s kapacitetom od najmanje 40 pF.

Osjetljivost elemenata mora biti 300 мВ. Stručnjaci kažu da se triac može postaviti iza ploče. Također treba zapamtiti da napon praga ne smije pasti ispod 200 V. U suprotnom, model neće moći raditi pri nižim brzinama mlinca.

Простые и полезные схемы. Радиолюбительские схемы. Проект готовой конструкции

Простейшие электронные схемы для повседневного использования можно сделать своими руками, даже не имея глубоких познаний в электронике. На самом деле на бытовом уровне радио очень простое. Для сборки простой схемы достаточно знания элементарных законов электротехники (Ома, Кирхгофа), общих принципов работы полупроводниковых приборов, навыков чтения схем, умения работать с электрическим паяльником.

Мастерская радиолюбителей

Какой бы сложной ни была схема, в домашней мастерской необходимо иметь минимальный набор материалов и инструментов:

• Бокорезы;
• Пинцет;
• Припой;
• Флюс;
• Печатные платы;
• Тестер или мультиметр;
• Материалы и инструменты для изготовления корпуса прибора.

Для начала не стоит приобретать дорогие профессиональные инструменты и приспособления. Дорогая паяльная станция или цифровой осциллограф мало чем помогут начинающему радиолюбителю. В начале творческого пути вполне достаточно простейших инструментов, на которых нужно оттачивать свой опыт и навыки.

С чего начать

Радиосхемы для дома своими руками не должны превышать того уровня сложности, которым вы владеете, иначе это будет означать только потраченное впустую время и материалы. При недостатке опыта лучше ограничиться самыми простыми схемами, а по мере накопления навыков улучшать их, заменяя более сложными.

Обычно в большей части литературы из области электроники для начинающих радиолюбителей приводится классический пример изготовления простейших приемников. Особенно это относится к классической старой литературе, в которой не так много принципиальных ошибок по сравнению с современной литературой.

Внимание! Эти схемы были рассчитаны на огромную мощность передающих радиостанций в прошлом. Сегодня передающие центры используют меньше мощности для передачи и пытаются попасть в более короткий диапазон длин волн. Не тратьте время на то, чтобы сделать работающее радио с помощью простейшей схемы.

Радиосхемы для начинающих должны включать максимум пару активных элементов — транзисторов. Так будет проще разобраться в работе схемы и повысить уровень знаний.

Что можно сделать

Что можно сделать, чтобы это не было сложно и можно было использовать на практике дома? Вариантов может быть много:

• квартирный звонок;
• Выключатель для елочных гирлянд;
• Подсветка для модификации системного блока компьютера.

Важно! Приборы, работающие от бытовой сети переменного тока, не следует проектировать, если нет достаточного опыта. Это опасно для жизни и окружающих.

Довольно простые схемы имеют усилители для компьютерных динамиков, выполненные на специализированных интегральных схемах. Собранные на их основе устройства содержат минимальное количество элементов и практически не требуют наладки.

Часто можно встретить схемы, требующие элементарных переделок, доработок, упрощающих изготовление и настройку. Но это должен делать опытный мастер, чтобы окончательный вариант был более доступным для новичка.

На чем строить

Большая часть литературы рекомендует проектировать простые схемы на печатных платах. В настоящее время это достаточно легко. Существует большое разнообразие печатных плат с различными схемами отверстий и печатными дорожками.

Принцип установки заключается в том, что детали устанавливаются на плату в свободные места, а затем необходимые выводы соединяются между собой перемычками, как указано на принципиальной схеме.

При должном уходе такая плата может служить основой для многих схем. Мощность паяльника для пайки не должна превышать 25 Вт, тогда риск перегрева радиоэлементов и печатных проводников будет сведен к минимуму.

Припой должен быть легкоплавким, типа ПОС-60, а в качестве флюса лучше всего использовать чистую сосновую канифоль или ее раствор в этиловом спирте.

Высококвалифицированные радиолюбители могут сами разработать выкройку печатной платы и выполнить ее на фольгированном материале, на который затем напаиваются радиоэлементы. Разработанная таким образом конструкция будет иметь оптимальные габариты.

Проект готовой конструкции

Глядя на творения начинающих и опытных мастеров, можно прийти к выводу, что сборка и настройка устройства не всегда является самой сложной частью процесса проектирования. Иногда исправно работающее устройство остается набором деталей с припаянными проводами, не закрытыми никаким корпусом. В настоящее время уже можно не ломать голову над изготовлением корпуса, ведь в продаже можно найти всевозможные наборы корпусов любой конфигурации и габаритов.

Прежде чем приступить к изготовлению понравившейся конструкции, следует полностью продумать все этапы работы: от наличия инструментов и всех радиоэлементов до варианта корпуса. Будет совершенно неинтересно, если в процессе работы выяснится, что один из резисторов отсутствует, а вариантов замены нет. Работу лучше проводить под руководством опытного радиолюбителя, а в крайнем случае периодически контролировать процесс изготовления на каждом этапе.

Видео

С каждым днем ​​становится все больше и больше, появляется много новых статей, новым посетителям достаточно сложно сразу сориентироваться и сразу пересмотреть все уже написанное и ранее размещенное.

Очень хочу обратить внимание всех посетителей на отдельные статьи, которые были размещены на сайте ранее. Чтобы не пришлось долго искать нужную информацию, я сделаю несколько «страниц входа» со ссылками на самые интересные и полезные статьи по конкретным темам.

Первую такую ​​страничку назовем «Полезные электронные самоделки». Здесь мы рассмотрим простые электронные схемы, доступные для реализации людям любого уровня подготовки. Схемы строятся с использованием современной электронной базы данных.

Вся информация в статьях представлена ​​в очень доступной форме и в необходимом для практической работы объеме. Естественно, для реализации таких схем нужно разбираться хотя бы в основах электроники.

Итак, подборка самых интересных статей на сайте по теме «Полезные электронные самоделки» . Автор статей Борис Аладышкин.

Современная элементная база электроники значительно упрощает схемотехнику. Даже обычный сумеречный выключатель теперь можно собрать всего из трех деталей.

В статье описана простая и надежная схема управления электронасосом. Несмотря на крайнюю простоту схемы, устройство может работать в двух режимах: подъем воды и дренаж.

В статье представлены несколько схем аппарата для точечной сварки.

С помощью описанной конструкции можно определить, исправен ли механизм, находящийся в другом помещении или здании. Информацией о работе является вибрация самого механизма.

Рассказ о том, что такое предохранительный трансформатор, зачем он нужен и как его можно сделать своими руками.

Описание простого устройства, отключающего нагрузку в случае выхода сетевого напряжения из допустимого диапазона.

В статье рассмотрена простая схема термостата с использованием регулируемого стабилитрона TL431.

Статья о том, как сделать устройство плавного пуска лампы на микросхеме КР1182ПМ1.

Иногда при низком напряжении в сети или пайке массивных деталей пользоваться паяльником становится просто невозможно. Вот тут и может прийти на помощь повышающий регулятор мощности для паяльника.

Статья о том, чем можно заменить механический термостат масляного радиатора отопления.

Описание простой и надежной схемы термостата для системы отопления.

В статье описана схема преобразователя, выполненная на современной элементной базе, содержащая минимальное количество деталей и позволяющая получить значительную мощность в нагрузке.

Статья о различных способах подключения нагрузки к блоку управления на микросхемах с использованием реле и тиристоров.

Описание простой схемы управления светодиодными гирляндами.

Конструкция простого таймера, позволяющая включать и выключать нагрузку через заданные промежутки времени. Время работы и время паузы не зависят друг от друга.

Описание схемы и принципа действия простой аварийной лампы на основе энергосберегающей лампы.

Подробный рассказ о популярной «лазерно-утюжной» технологии изготовления печатных плат, ее особенностях и нюансах.

В настоящее время существует огромный выбор инструментов и приспособлений для занятий радиоэлектроникой: паяльные станции, стабилизированные лабораторные блоки питания, наборы для гравировки (для сверления плат и обработки конструкционных материалов), инструмент для зачистки и обработки проводов и кабелей и т.п. на. И все это оборудование стоит немалых денег. Возникает резонный вопрос – сможет ли приобрести весь этот арсенал аппаратуры начинающий радиолюбитель? Ответ очевиден, особенно для некоторых увлекающихся электроникой людей при случае (для единичного изготовления каких-то полезных устройств бытового назначения) покупка такого количества инструментов не требуется. Выход из этой ситуации достаточно прост – сделать необходимый инструмент своими руками. Эти самоделки послужат временной (а для некоторых и постоянной) альтернативой заводскому оборудованию.
Итак, приступим. Основой нашего устройства является сетевой понижающий трансформатор от любого морально устаревшего радиоэлектронного устройства (телевизор, магнитола, стационарная радиостанция и т.д.). Шнур питания, блок предохранителей и выключатель питания также могут пригодиться.

Далее необходимо снабдить наш блок питания регулируемым стабилизатором напряжения. Так как конструкция рассчитана на повторение начинающими радиолюбителями, то наиболее рациональным, на мой взгляд, будет использование интегрального стабилизатора на микросхеме ЛМ317Т (К142ЕН12А). На основе этой микросхемы соберем регулируемый стабилизатор напряжения от 1,2 до 30 вольт с током полной нагрузки до 1,5 ампер и защитой от перегрузки по току и перегрева. Принципиальная схема стабилизатора представлена ​​на рисунке.

Схему стабилизатора можно собрать на куске нефольгированного стекловолокна (или электрокартона) методом поверхностного монтажа или на макетной плате — схема настолько проста, что не требует даже печатной платы.

К выходу стабилизатора можно подключить вольтметр (параллельно с выходами) для контроля и регулировки выходного напряжения, и (последовательно с плюсовой клеммой) миллиамперметр для контроля тока потребления бытового сделал радиолюбительское подключение к стабилизатору.

Еще одна необходимая в арсенале начинающего радиолюбителя вещь – микроэлектродрель. Как известно, в арсенале любого (начинающего или опытного) самодельщика есть «склад» морально устаревшего или неисправного оборудования. Хорошо, если на таком «складе» есть детский станок с электроприводом, микромотор от которого послужит электродвигателем для нашей микродрели. Нужно только измерить диаметр вала мотора и приобрести в ближайшем радиомагазине патрон с набором цанговых зажимов (для сверл разного диаметра) для этого микромотора. Получившуюся микродрель можно подключить к нашему блоку питания. Регулируя напряжение, можно регулировать количество оборотов дрели.

Следующая необходимая вещь — низковольтный паяльник с гальванической развязкой от сети (для пайки полевых транзисторов и микросхем, боящихся статического разряда). В продаже есть низковольтные паяльники на 6, 12, 24, 48 вольт, и если трансформатор, который мы выбрали для нашего изделия, от старого лампового телевизора, то можно считать, что нам очень повезло — у нас есть готовый обмотка для питания низковольтного электропаяльника (для питания паяльника следует использовать накальные обмотки (6 вольт) трансформатора). Использование трансформатора от лампового телевизора дает нашей схеме еще один плюс — мы также можем оснастить наше устройство приспособлением для зачистки концов провода.

Основой этого устройства являются две контактные колодки, между которыми закреплена нихромовая проволока и кнопка, с нормально разомкнутыми контактами. Техническое устройство этого устройства видно из рисунка. Он подключен к той же накальной обмотке трансформатора. При нажатии на кнопку нихром разогревается (все наверное помнят, что такое горелка) и прожигает изоляцию провода в нужном месте.

Корпус для этого блока питания можно найти в готовом виде или собрать самостоятельно. Если сделать его из металла и предусмотреть вентиляционные отверстия только снизу и по бокам, то сверху можно разместить стойки для паяльника и инструмента для зачистки проводов. Коммутация всего этого хозяйства может осуществляться с помощью пакетного выключателя, системы тумблеров или разъемов – здесь нет предела для фантазии.

Однако этот агрегат можно модернизировать под свои нужды — дополнить, например, зарядным устройством или электроискровым гравером и т.д. Этот аппарат служил мне много лет и служит до сих пор (правда сейчас на даче) для изготовления и испытаний различных электронных и электротехнических самоделок. Автор — Электродыч.

Так. Жизнь сложилась так, что у меня есть дом в деревне с газовым отоплением. Вы не можете жить там постоянно. Дом используется как дача. Пару зим тупо оставлял включенным котел с минимальной температурой теплоносителя.
Но есть два минуса.
1. Счета за газ астрономические.
2. Если есть необходимость зайти в дом посреди зимы, то температура в доме около 12 градусов.
Значит, надо было что-то придумывать.
Сразу уточню. Наличие точки доступа WI-FI в зоне действия ретранслятора обязательно. Но, думаю, если заморочиться, можно рядом с датчиком положить подключенный мобильный телефон и выдать сигнал с телефона.

Подключение датчика движения своими руками 4 контакта схема

Схема подключения датчика движения своими руками

Бывает нужно установить освещение на даче, или в доме, которое будет срабатывать при движении или человека или кого-то еще.

Хорошо работает с этой функцией датчик движения, который я заказал на Алиэкспресс. Ссылка на который будет ниже. Подключив свет через датчик движения, при прохождении человека через его поле зрения свет включается, горит 1 минуту. и снова выключается.

В этой статье я рассказываю как подключить такой датчик если у него не 3 контакта, а 4 как у этого.

Блок питания своими руками из энергосберегающей лампочки

Когда приобретать 12 вольт для светодиодной ленты , или еще для каких целей есть вариант сделать такой блок питания своими руками.

Этот регулятор позволяет плавно регулировать переменный резистор скорость вентилятора .

Схема регулятора скорости напольного вентилятора вышла самой простой. Влезть в чехол от старой зарядки от телефона Nokia. Туда же влезли клеммы от обычной электророзетки.

Установка достаточно плотная, но это было из-за размера корпуса.

Освещение для растений своими руками

Освещение для растений своими руками

Есть проблема с отсутствием освещения. растения , цветы или саженцы, и для них требуется искусственный свет , и это свет, который мы можем предоставить светодиоды DIY .

Регулятор яркости своими руками

Все началось с того, что после того как я установил дома галогенные лампы для освещения. При включении они часто перегорали. Иногда даже по 1 луковице в день. Поэтому я решил сделать плавное включение освещения на базе диммера своими руками, схему диммера прилагаю.

Термостат для холодильника своими руками

Термостат для холодильника своими руками

Все началось с того, что вернувшись с работы и открыв холодильник обнаружил, что он теплый. Поворот ручки термостата не помог — холод не появился. Поэтому я решил не покупать новый блок, что тоже редкость, а сделать электронный термостат на ATtiny85 самостоятельно. Отличие оригинального термостата в том, что датчик температуры находится на полке, а не спрятан в стене. Дополнительно появились 2 светодиода — они сигнализируют о включении блока или температуре выше верхнего порога.

Датчик влажности почвы своими руками

Датчик влажности почвы своими руками

Прибор можно использовать для автоматического полива в теплицах, цветниках, на клумбах и комнатных растениях. Ниже представлена ​​схема, по которой можно сделать простейший датчик (детектор) влажности (или сухости) почвы своими руками. Когда грунт подсохнет, подается напряжение, током до 90мА, что вполне достаточно, включают реле.

Также подходит для автоматического включения капельного орошения во избежание избыточной влаги.

Цепь питания люминесцентной лампы

Цепь питания люминесцентной лампы.

Часто при выходе из строя энергосберегающих ламп в ней сгорает силовая цепь, а не сама лампа. Как известно, ЛДС ЛДС с перегоревшими нитями накала необходимо питать от сети выпрямленным током с помощью безстартерного пускового устройства. При этом нити накала лампы шунтируются перемычкой и на которую подается высокое напряжение для включения лампы. Происходит мгновенное холодное зажигание лампы, резкое повышение напряжения на ней, при запуске без предварительного подогрева электродов. В этой статье мы рассмотрим Пуск лампы ЛДС своими руками .

Клавиатура USB для планшета

Как-то вдруг он что-то взял и решил купить новую клавиатуру для своего ПК. Желание новизны непреодолимо. Изменен цвет фона с белого на черный, а цвет букв с красного — черный на белый. Через неделю тяга к новизне естественно ушла как вода в песок (старый друг лучше двух новых) и обновка была отправлена ​​в кладовку на хранение — до лучших времен. И вот за ней пришли, даже не предполагали, что это произойдет так быстро. А потому еще лучше подошло бы название не какое есть, а как подключить usb клавиатуру к планшету

Те, кто занимается радиоэлектроникой дома, обычно очень любознательны. Радиолюбительские схемы и самоделки помогут вам найти новое направление в творчестве. Возможно, кто-то найдет оригинальное решение той или иной проблемы. Некоторые самоделки используют готовые устройства, подключая их различными способами. Для других нужно полностью создать схему самостоятельно и внести необходимые коррективы.

Одна из самых простых поделок. Больше подходит для тех, кто только начинает возиться. Если у вас есть старый, но работающий сотовый телефон с кнопкой для включения плеера, вы можете использовать его, например, чтобы сделать звонок в дверь в свою комнату. Преимущества этого звонка:

Для начала необходимо убедиться, что выбранный телефон способен воспроизводить достаточно громкую мелодию, после чего его необходимо полностью разобрать. В основном детали скрепляются шурупами или скобами, которые тщательно загибаются. При разборке нужно будет помнить, что к чему идет, чтобы потом можно было все собрать заново.

Кнопка питания плеера распаяна на плате, а вместо нее припаяны два коротких провода. Затем эти провода приклеиваются к плате, чтобы не оторвать припой. Телефон идет. Осталось подключить телефон к кнопке вызова через двухжильный провод.

Самоделки для автомобилей

Современные автомобили оснащены всем необходимым. Однако бывают случаи, когда самодельные приспособления просто необходимы. Например, что-то сломалось, подарили другу и тому подобное. Тогда умение создавать электронику своими руками в домашних условиях будет очень кстати.

Первое, во что можно вмешаться, не опасаясь повредить машину, это аккумулятор. Если в нужный момент зарядки для аккумулятора не оказалось под рукой, можно быстро собрать ее самостоятельно. Для этого потребуется:

Идеально подойдет трансформатор от лампового телевизора. Поэтому те, кто увлекается самодельной электроникой, никогда не выбрасывают электроприборы в надежде, что они когда-нибудь понадобятся. К сожалению, использовались два типа трансформаторов: с одной и с двумя катушками. Для зарядки аккумулятора на 6 вольт пойдет любой, а на 12 вольт только с двумя.

На оберточной бумаге такого трансформатора указаны выводы обмоток, напряжение каждой обмотки и рабочий ток. Для питания нитей электронных ламп используется напряжение 6,3 В с большим током. Трансформатор можно переделать, убрав ненужные вторичные обмотки, или оставить как есть. В этом случае первичная и вторичная обмотки соединены последовательно. Каждая первичка рассчитана на напряжение 127 В, поэтому, объединив их, получают 220 В. Вторичные соединены последовательно, чтобы получить на выходе 12,6 В.

Диоды должны выдерживать ток не менее 10 А. Для каждого диода требуется радиатор площадью не менее 25 квадратных сантиметров. Они подключены к диодному мосту. Для крепления подойдет любая электроизоляционная плита. В первичную цепь включен предохранитель на 0,5 А, во вторичную — на 10 А. Устройство не терпит короткого замыкания, поэтому при подключении аккумулятора нельзя перепутать полярность.

Отопители простые

В холодное время года может потребоваться прогрев двигателя. Если автомобиль стоит там, где есть электричество, эту проблему можно решить с помощью тепловой пушки. Для его изготовления потребуются:

• труба асбестовая;
нихромовая проволока
• ;
вентилятор
• ;
переключатель
• .

Диаметр асбестовой трубы выбирается в зависимости от размера используемого вентилятора. Производительность обогревателя будет зависеть от его мощности. Длина трубы — предпочтение каждого. В нем можно собрать ТЭН и вентилятор, можно только ТЭН. При выборе последнего варианта придется подумать о том, как пустить воздух к нагревательному элементу. Это можно сделать, например, поместив все компоненты в герметичный корпус.

Нихромовая проволока также выбирается вентилятором. Чем мощнее последний, тем большего диаметра можно использовать нихром. Проволока скручивается в спираль и помещается внутрь трубы. Для крепления используются болты, которые вставляются в заранее просверленные отверстия в трубе. Длина спирали и их количество подбираются опытным путем. Желательно, чтобы змеевик не нагревался докрасна при работающем вентиляторе.

Выбор вентилятора определит, какое напряжение необходимо подать на обогреватель. При использовании электровентилятора на 220 В вам не потребуется использовать дополнительный источник питания.

Весь обогреватель подключается к сети через шнур с вилкой, но должен иметь свой выключатель. Это может быть как просто тумблер, так и автоматический. Второй вариант более предпочтителен, он позволяет защитить всю сеть. Для этого ток отключения автомата должен быть меньше тока отключения комнатного автомата. Выключатель также нужен для быстрого отключения обогревателя в случае неполадок, например, если не работает вентилятор. У такого утеплителя есть свои недостатки:

• вред организму от асбестовых труб;
• шум от работающего вентилятора;
• запах пыли, падающей на нагретый змеевик;
• пожароопасность.

Некоторые проблемы можно решить, применив другое самодельное средство. Вместо асбестовой трубы можно использовать банку из-под кофе. Чтобы спираль не замыкалась на банке, ее крепят к текстолитовому каркасу, который фиксируют клеем. В качестве вентилятора используется кулер. Для его питания потребуется собрать еще одно электронное устройство — небольшой выпрямитель.

Самоделки приносят тому, кто ими занимается, не только удовлетворение, но и пользу. С их помощью можно сэкономить электроэнергию, например, отключив электроприборы, которые вы забыли выключить. Для этой цели можно использовать реле времени.

Самый простой способ создать элемент времени — использовать время заряда или разряда конденсатора через резистор. Такая цепочка включена в базу транзистора. Для схемы потребуются следующие детали:

• электролитический конденсатор большой емкости;
транзистор типа
• p-n-p;
электромагнитное реле
• ;
диод
• ;
переменный резистор
• ;
постоянные резисторы
• ;
• Источник постоянного тока.

Сначала нужно определить какой ток будет коммутироваться через реле. Если нагрузка очень мощная, для ее подключения понадобится магнитный пускатель. Катушку стартера можно подключить через реле. Важно, чтобы контакты реле могли свободно срабатывать, не залипая. По выбранному реле подбирается транзистор, определяется, с каким током и напряжением он может работать. Можно ориентироваться на КТ973А.

База транзистора подключена через ограничительный резистор к конденсатору, который, в свою очередь, подключен через двухполюсный переключатель. Свободный контакт выключателя подключается через резистор к минусу питания. Это необходимо для разрядки конденсатора. Резистор действует как ограничитель тока.

Сам конденсатор подключен к плюсовой шине блока питания через переменный резистор с большим сопротивлением. Подбирая емкость конденсатора и сопротивление резистора, можно изменить интервал времени задержки. Катушка реле зашунтирована диодом, который включается в обратном направлении. В этой схеме используется КД 105 Б. Он замыкает цепь при обесточивании реле, защищая транзистор от пробоя.

Схема работает следующим образом. В исходном состоянии база транзистора отсоединена от конденсатора, а сам транзистор закрыт. При включении ключа база подключается к разряженному конденсатору, транзистор открывается и подает напряжение на реле. Реле срабатывает, замыкает свои контакты и подает напряжение на нагрузку.

Конденсатор начинает заряжаться через резистор, подключенный к плюсовой клемме блока питания. По мере зарядки конденсатора базовое напряжение начинает расти. При определенном значении напряжения транзистор закрывается, обесточивая реле. Реле отключает нагрузку. Чтобы схема снова заработала, нужно разрядить конденсатор, для этого переключатель переключается.

Меки старт на ручной кружной пили. Lagani start za pilu «uradi sam» Laki start za dijagram ručne pile

Чини ми се, али svi moćni alati, posebno slični alatnim strojevima, trebali bi imati meki start u bazi, ali zašto proizvođači štede ft.
Moguće je — smanjenje pouzdanosti и povećanje broja poziva servisnim centrima — jedinice s mekim pokretanjem, sudeći prema recenzijama, ponekad izgore, ali ne tako često da ih se lako može pronaći u prodaji — nema potražnje
Blokove sa isporukom sam našao samo na jednom mjestu, kao rezervni dio za električni alat meni nepoznate marke HUMMER, au katalogu trgovine je naznačeno samo za koji alat su namijenjeni.
Makita LC 1230 круговая пила из металла и радионики одговара свима, али у старту лупа и джеде тако да се светло пригуши и мислечи да би ПП струйный круг од брусилице од 2,2кВт требует стати и било койи мой алат пренарединакои,ити треба :
Meki start (46) USM2200B ČEKIĆ

Процессы модернизации сняты на видео:

«Опраштаджне Риджечи», онй Коджи Одлуче Поновити:
1. Можда -блок -коджи, користио, яйль, odeme, odema, od -vima, od -yaberj -vima -yaberje -vima -vima -yberje -vima -y. bloka veće snage povećava vrijeme ubrzanja motora.
2. Pilu nije teško rastaviti, ali ne treba vam cijela, samo dio gdje je elektronika u ručki.
3. Pri rastavljanju će biti 2 duga vijka i jedan kraći — dugi u rupe iznad motora, kratki u rupu pored ulaza za kabel.
4. Prilikom odvajanja polovica kućišta može i najvjerojatnije ispasti plastični dio sigurnosnog mehanizma i gla sa kukom za lanac.
5. Nakon uklanjanja gumba, bolje je zalijepiti ostatak mehanizma montažnom trakom.
6. Odmah produžite crvenu i crnu žicu soft startera с 30 см duljine žice odgovarajućeg presjeka.

Sve krajeve sam uvila u vrhove, ovako izgleda rezultat

Блок доброручной работы

0005

Gumb S Mehanizmom Je Veći, Za One Koji ga još uspiju razbacati

evo koji se dogodio u tom -procesu, njiushtanje, odgrizanje i ponavljanje, Zatolmal, njiШtanje, odgrizanje i ponavljanjat, njiШtanje, odgrizanje i ponavljanjait, njiШtanje, odgrizanje i ponavljatjat. блок меня koštao 411 rubalja + dostava, uzeo sam tri komada odjednom — također je potrebno staviti block u kružnu pilu i brusilicu, nije skupa, jednostavna i izuzetno ugodna izmjena, preporučujem.

Гладак старт за Бугаре Уради сам : шема. Устройство плавного пуска дробилки, датчик

Zbog istrošenosti motora mnogi električni alati ne rade. Современные модели устройства плавного пуска Bugara imaju. Они су zbog njega. начала дуготрайног рада. Načelo rada elementa temelji se na promjeni radne frekvencije. Da biste saznali više o uređaju za pokretanje, vrijedi razmotriti dijagram standardnog modela.

Устройство плавного пуска

Стандартная схема пусковой механизм Дробилка с замком от тройки, исправление единицы и купа конденсатора. Za povećanje radne frekvencije koriste se otpornici koji prolaze struju u jednom smjeru. Стартер снабжен компактным фильтром. Наивни напон модель одржава се ниским. Меджутим, у овом случае, пуно овиси о максимальной кнопке мотора инсталираног у бугарском.

Како спожити модель?

Бугарска веза меког покретанья врши се преко адаптера. Njegovi ulazni kontakti spojeni su na jedinicu ispravljača. Važno je odrediti nultu fazu u uređaju. Za osiguranje kontakata potreban je plamenik. Učinkovitost startera možete provjeriti putem testera. Prvo se određuje negativni otpor. Prilikom instaliranja startera важно je zapamtiti napon praga koji uređaj može izdržati.

Дияграм уреджая за балгар с триаком за 10 А

Самопроизводные круги меког защиты бугарске производные уключающие потребление контактных источников. Коэффициент полярности модификации, у правил, не прелази 55%. Mnogi modeli izrađeni su pomoću blokatora. Žicani filtar je odgovoran za zaštitu uređaja. Niskofrekventni primopredajnici koriste se za prijenos struje. Proces snižavanja napona praga provodi se na tranzistoru. Симистор у овом случае делюе као стабилизатор. Kada je model spojen, izlazna impedancija pri preopterećenju od 10 A trebala bi biti oko 55 ohma. Početne pločice pкладне су за полуводиче. U nekim slučajevima instalirani su magnetski primopredajnici. Добри су при малой брзини и могу одржавати називну фреквенцию.

Model za Bugare s triakom na 15 A

Glatko pokretanje za bulgark s triacima na 15 A je univerzalno i često se nalazi u modelima male snage. razlika između uređaja. ниска водлживость. Bugarski meki startni krug (uređaj) uključuje upotrebu primopredajnika kontaktnog type koji rade na frekvenciji od 40 Hz. Многие модели користе компаратора. Ovi elementi su postavljeni filtrima. Називни напон стартера починье од 200 В.

Прочитайте такоджер

Starteri za bugarice sa triakom za 20 A

Uređaji s triacima od 20 A prikladni su za profesionalne Bugare. Многие модели користе отпорнике контактора. Prije svega, oni mogu raditi na visokoj frekvenciji. Максимальная температура стартера je 55 stopnjeva. Većina modela je dobro zastićena. Стандартный дизайн, ключевое устройство, потребляющее три контактора от 30 пФ. Stručnjaci kažu da se uređaji razlikuju po vodljivosti.

Минимальная частота зарядки 35 Гц. Mogu raditi na istosmjernu struju. Izmjene su povezane preko adaptera. Za motore snage 200 W takvi uređaji su dobro prilagođeni. Filtri se često postavljaju s triodama. Index osjetljivosti za njih nije veći od 300 мВ. Žicani komparatori sa zaštitnim sustavom prilično su česti. Ako uzmemo u obzir uvezene modele, onda oni imaju integrirani pretvarač, koji je instaliran s izolatorima. Strujna vodljivost je osigurana na razini от 5 микрон. С отпором од 40 Ом, модель может стабильно работать на высоком давлении.

Instalirati гладкий счет Stanley Уради сам ! Nakon instalacije meki start na stražnjici.

Meki startni električni alat

Video je snimljen prije 2 godine, možda nisam baš dobro govorio, molim vas da ne sudite striktno za one koje zanima.

Modeli za bugarski 600 W

Za brusilice od 600 W koriste se kontaktori s kontaktnim triacima, u kojima preopterećenje ne prelazi 10 A. Također treba potomenuti da postoji multigo uređaja s oplatom. Одликуйе их сигурность и не боже се високих температура. Минимальная частота от 600 Вт до 30 Гц. Otpor ovisi o ugrađenom transistoru. Ako ima linearni tip, tada gornji parametar ne prelazi 50 ohma.

Если говорить о дуплексной триодаме, тада отпора при больших нагрузках может быть до 80 Ом. Vrlo rijetko, модели, представляющие стабилизатор, коди rade од компаратора. Najčešće su pričvršćeni изравно на модуль. Neke izmjene su napravljene sa žičanim tranzistorima. Имейте в виду минимальную частоту koja počinje от 5 Гц. Boje se preopterećenja, ali mogu održavati velike brzine pri naponu od 220 V.

Uređaji za Bugare na 800 W

Bugari za 800 W rade s niskofrekventnim starterima. Triacs se često koriste na 15 A. Govoreci o strujnim krugovima modela, vrijedi napomenuti da koriste expanzijske tranzistore, u kojima trenutni kapacitet počinje od 45 микрона. Kondenzatori se koriste sa i bez filtera, a kapacitet elemenata nije veći od 3 pF. Također je vrijedno napomenuti да су starteri osjetljivi.

Pročitajte također

Ako uzmete u obzir profesionalne brusilice, onda su pкладне za modifikacije od 400 мВ. Vodljivost struje može biti niska. Osim toga, postoje uređaji s promjenjivim tranzistorima. Brzo se zagrijavaju, ali nisu sposobni izdržati velike brzine Bugara, a trenutna vodljivost je oko 4 mikrona. Ako govorimo o otherim parametrima, nazivni pon počinje od 230 V. Minimalna frekvencija za modele s rokopojasnim triacomje 55 Hz.

Starteri za Bugare 1000 Вт

Starteri za ove brusilice izrađeni su na triacima s preopterećenjem od 20 A. Standardni krug uređaja uključuje triodu, стабилизатор и три транзитора. Исправлячка единица найчешче се инсталира на ожиченой основе. Конденсатор се может koristiti са или без фильтра. Минимальная частота общепринятой модели составляет 30 Гц. С отпором од 40 Ом, стартеры могут поднижети велика преоптереченья. Меджутим, проблемы могу настати код млина за мужской brzine.

Како направить стартер с триаком ТС-122-25?

Оставление глаток старта за Бугарин с рукой TC-122-25 prilično je ednostavno. , preporuča se pripremiti kontaktorski otpornik. Kondenzatori će zahtijevati jednopolni наконечник. U starteru su ugrađena samo tri elementa. Емкость конденсатора не смывает биты veći от 5 пФ. Za povećanje radne frekvencije lemljeni kontaktor na ploči. Neki stručnjaci kažu da je moguće povećati vodljivost kroz filtere.

Блок управления ресурсами с водителем от 50 микрон. Sposoban je izdržati velika preopterećenja i moći će osigurati velike brzine. Осим тога, како бисте поставили меки старт на бугарском властитим рукама, установили тиристор. Po završetku rada, model se povezuje preko adaptera.

Сборка моделей для моделирования серии VS1

Избавьтесь от кошелька для своей DIY дробилки на симистор VS1 с небольшим количеством выравнивания. Конденсатор за uređaj прикладной су за линейный наконечник од 40pF. Počnite sastavljati modifikaciju lemljenjem otpornika. Kondenzatori su ugrađeni u seriju između izolatora. Набивной насос высококвалитетног стартера je 200V.

Zatim, како би се omogućio nesmetan početak za Bugare vlastitim rukama, sastavljen triak se uzima i lemi na početku kruga. Minimalna radna frekvencija za njega trebala bi biti 30 Гц. У том случае, испитивач би требао приказати вриедность од 50 Ом. Ако постоянная проблема с очисткой конденсатора, более интенсивное питание дипольным фильтром.

Bugarski модель с регулятором KR1182PM1

Запас с регулятором двигателя KR1182PM1 за дробилку Уради сам , контактный тиристор и исправление единица. Preporučljivije je primijeniti triodu на два фильтра. Također je vrijedno napomenuti da su za sastavljanje startera potrebna tri kondenzatora s kapacitetom od najmanje 40 pF.

Показатели устойчивости к элеменатам требао би бити 300 мВ. Stručnjaci kažu da se triac može ugraditi iza obloge. Također zapamtite да напон praga не smije пасти ispod 200 В. Inače, модель neće moći raditi на nižim bugarskim brzinama.

Vodilica za kružnu pilu neophodan je uređaj koji proširuje mogućnosti alata. Prilikom rada s ručnom kružnom pilom, pitanje ravnosti reza je akutno. Postoje dva koncepta za osiguranje ravne linije: Montaža na stroj za piljenje (radni stol) створнe кружнe свая. У овом дизайну…

Brusilica с регуляторным заводом, обладающим большей силой, чем конвенциональные электрические версии.

Ako mlin nije opremljen Regulatorom brzine, mogu li ga sam ugraditi?
Većina kutnih brusilica (кутне brusilice), u običnim brusilicama, imaju регулятор brzine.

Razmatranje raznih podešavanja mora započeti analizom elektroničkog kruga kutne brusilice.

Napredniji modeli Automaticski podržavaju brzina vrtnje bez obzira na opterećenje, ali češće postoje alati s ručnim podešavanjem brzine diska. Ako se na bušilici или elektronskom odvijaču koristi регулятор тип okidača, tada na kutnoj brusilici takav princip regulacije nije izvediv. Prvo, značajke alata podrazumijevaju otheračiji zahvat pri radu. Друго, podešavanje tijekom rada je neprihvatljivo, stoga se vrijednost brzine postavlja s isključenim motorom.

Zašto uopće regulirati?

1. Приликом резания металла различных деблина, квалитета рада увелике овиси или брзина ротация диск.
   Prilikom rezanja tvrdog i debelog materiala, morate održavati najviši brzina vrtnje . Prilikom obrade tankog lima или mekog metala (na primjer, aluminija), velike brzine će dovesti do taljenja rubova или brzog zamućenja radne površine diska;
2. Резанье и резанье камня и площади великом брзином може бити опасно.
   Осим тога, диск koji se vrti velikom brzinom izbacuje male komadiće iz materijala, čineći reznu površinu usitnjenom. Štovise, za različite vrste kamena odabiru se različite brzine. Неки се минерали само обрадую великим брзинама;
3. Brušenje i poliranje je u snovi nemoguće bez regulacije brzina rotacije .
   Погрешным доставщиком brzine možete pokvariti površinu, pogotovo ako je riječ o laku na automobilu или materijalu s niskim talistem;
4. Кориштенье диска различных промйера автоматических подразумеваемых обвезну присутсвие регулятора.
   Промышленный диск Ø115 мм и Ø230 мм, brzina vrtnje treba smanjiti готово за половинку. Da, i držanje kutne brusilice s diskom od 230 mm koji se okreće brzinom od 10.000 об/мин готово je nemoguće;
5. Poliranje kamenih i betonskih površina, ovisno o vrsti krunica koje se koriste, vrši se različitim brzinama. Štoviše, kada se smanjuje moment brzine vrtnje ne smije se smanjivati;
6. Pri korishtenju dijamantnih diskova potrebno je smanjiti broj okretaja, jer njihova površina brzo propada zbog pregrijavanja.
   Naravno, ako vaša kutna brusilica radi samo kao rezač cijevi, kutova i profil, регулятор brzine nije potreban. A uz univerzalnu i svestranu upotrebu kutnih brusilica, to je od vitalnog značaja.

Мой первый видео. Stoga nemojte biti prestrogi prema sebi ako nešto pođe po zlu. Видео показуе како брзо и без.

Прочитайте такоджер

Видео je snimljen za one koji često postavljaju pitanja u komentarima.

Типичный круг регулятора brzine

Регулятор brzine motora nije samo promjenjivi otpornik koji snižava Napon. Потребна je elektronička kontrola jakosti struje, inače će se s padom brzine proporcionalno smanjiti snaga i, sukladno tome, okretni moment . Na kraju će doći do critično niske vrijednosti napona, kada, pri najmanjem otporu diska, električni motor jednostavno ne može okrenuti osovinu.
Stoga se čak i najjednostavniji регулятор мора izračunati и реализации у obliku добро razvijene схемы.

И напредниджи (и стога скупи) модели опремлени су регуляторима коди се темелье на интегрираном кругу.

Ako uzmemo u obzir električni krug kutne brusilice u načelu, onda se sastoji od Regulatora brzine i modula za meko pokretanje. Električni alati opremljeni prerednim elektroničkim snatno su skuplji od svojih jednostavnih аналога. Stoga nije svaki domaći majstor u mogućnosti kupiti takav model. А без ових электронных блоков остаток че сам намот электромотора и ключ за напаянье.

Puzdanost modernih elektroničkih komponenti kutne brusilice premašuje vijek trajanja namota motora, stoga se ne bojte kupiti električni alat opremljen takvim uređajima. Limitator može biti samo cijena proizvoda. Štovise, korisnici jeftinih modela bez Regulatora prije ili kasnije dolaze sami instalirati. Блок се можно купить готов или израдити самостально.

Израда регулятора brzine vlastitim rukama

Pokušaji prilagodbe konvencionalnog регулятора svjetla za podešavanje svjetline svjetiljke neće uspjeti. Prvo, ovi su uređaji dizajnirani za potpuno Drugačije opterećenje. Друго, принцип рада диммера их совместимости с контролем намота мотора. Stoga morate montirati poseban krug i smisliti kako ga smjestiti u kutiju s alatom.

Pročitajte također

Главные тиристорные регуляторы brzina rotacije lako moguće čini na svome. Da biste to učinili, потребно вам je pet radijskih elemenata koji se prodaju na bilo kojem radio tržištu.

Компактный дизайн, способный доставлять вам круги и кухонные ножницы без ухудшения эргономики и способности. Međutim, ova shema ne dopušta okretni moment kad padne broj okretaja. Opcija je prikladna za smanjenje brzine pri rezanju tankog metalnog lima, izvođenju radova poliranja i obradi mekih metala.

Ako se vaša kutna brusilica koristi za obradu kamena ili na nju možete ugraditi diskove veće od 180 mm, morate sastaviti složeniji krug, gdje se kao kao upravljački modul koristi čip KR1182PM1 valentiniekvi nov.

% D0% 9F% D0% BB% D0% B0% D0% B2% D0% BD% D1% 8B% D0% B9% 20% D0% BF% D1% 83% D1% 81% D0% BA % 20% D1 % 82% D0% BE% D1% 80% D1% 86% D0% BE% D0% B2% D0% BE% D1% 87% D0% BD% D0% B0% D1% 8F% 20% D0 % BF% D0 %B8%D0%BB%D0%B0%20Metabo%20KGS%20216%20M

У ЧЕМУ ОДЖЕТИ ЛЬЕТИ?

calvin klein tenisice.

7 СТИЛЬНЫХ СЛИКА ЗА ЖЕНИ НАКОН 50 | МАНЕКЕНКЕ | Элен Разум

Здраво! Moje ime je Елена. Ovo je kanal o modi i stilu za žene starije od 50 yearina. U Oom videu sam zajedno sa svojom kćeri odabrala 7 стильных слика из trgovina Zara и Marks Spencer. Линкови на статью су испод. Уживитесь у gledanju! #модапослед50Поздравляю! Moje ime je Елена. Ovaj kanal je u modnom stilu za žene starije от 50 лет. U ovom videu sam zajedno sa svojom kćeri odabrala 7 pogleda u trgovinama Zara i Marks Spencer. Линкови на статью су испод. Уживитесь у gledanju! #модапреко50

Зара
Слика 1
Сако | блейзер
Hlače | Глаче
Блюза | Bluza
Чипеле | cipele

Slika 2
Bluza | Bluza
Глаче | Hlače
Чипеле | cipele

Slika 3
Bluza | Блюза
Прслук | Прслук
Глаче | Hlače
Чипеле | cipele

Slika 4
пуловер | Пуловер
Глаче | Hlače
Чипеле | cipele

Marks & Spencer
Sve je bilo u odjelu prodaje. Nažalost, nisu pronađeni у онлайн trgovini. Sve je bilo u odjelu prodaje. Nažalost, nisu pronađeni у онлайн trgovini.

🔊 Глазба:
Песня: LAKEY INSPIRED U mojim snovima (Влог без глаз и глаз)
Глазбу пруда Влог No Music Glazba.
Ссылка на видео:

Швейцарская ВЕЛЕДА и израильская АХАВА

Читать:

Видео с наставкой овдже —
Добро, поздравь свима! Nakon dugog mira u našem obiteljskom stanu, vraćam se s novim videom.
На дневном реду: VELEDA
Обогащающее средство для лечения 2 и 1.0139 Dezodorans od citrusa —
AHAVA
Koncentrat minerala Mrtvog mora Osmoter

Kako

Video o tome kako instalirati modul meki start u Mitra pila Makita LS 1040. Koje су врсте веза.

Модуль плавного пуска и резидбу Metabo KGS 254 M

U ovom videu ću vam pakazati kako možete instalirati block mekog pokretanja mitralna pila Trgovina Metabo KGS 254 M.
Минеральный пудер и праху у nijansi дюны
Гель для питья Clineral SEBO
Минеральный крем для рук, стопала и тихая серия Вода
Sol Mrtvog mora

Видео ниже спонсора.

Playlist RUSIJA kroz oči stranaca — niz poreza na povratku u domovinu —

♡ PRONAĐI ME:
:
kontakt:
:

NAPIŠI MI:
Poštanski sandučić 274
D.N. Modin
Nili 71930
Izrael

O mom kanalu . Зовем се Мила Левит и отворила сам канал Sada Sada jer volim sve ove prekrasne ljepote. Я волим ютуб! Moda, uređenje, njega, kosa, nokti, sve to pronaći ćete na mom kanalu! Я покажу Чу ти Израиль у койм живим, како га я видим! Я волим путивати и сликати. Nadam se da ćete se pretplatiti na mene kako ne biste propustili moje recenzije, novosti o kozmetici, modne trendove i događaje u mom životu! Видимо се скоро!

О мени. Живим не из Иерусалима, у Израиля с 2000 года. Године, службе сам войску, отишао у джира, постао окулист, оженио сам се, подигао двие кчери!
Dobrodošli u moj vrt ljepote!

Контни плана финансовых и хозяйственных мероприятий агропромышленных организаций

Шоу-бизнес идеи. Финансовый план за новый потхват, otvaranje trgovine alkoholnim pićima. Финансовый дио обычно представляет три главных документа: у овом оджелку пословног план сажети су и вриедносно приказани сви готовых материалов одельяка пословног плана. Максимальная ширина употриебленог спиральног челика je 1250 мм. Poduzetnici strahuju da će nakon usvajanja zakona ilegalna trgovina alkoholom postati aktivnija. Политическая карта svijeta Poljska.

Engleski Filmski Klub

Ljetna Trade Fashion / Kolovoz / 2016

čitati:

MOJ VK
MOJ Instagram
MOJE UPTUTE ZA KERATINSSKO RAVNANJE
. FOTOGRAME
.

vrh брескве. sinsay.com
шарены vrh. Stradivarius

плави врх. Bershka

ruž za usne bobby smeđi

Nouba millebaci ruž za usne

WertWuov porok 3.1

Opera Mini 7.1 na računalu

Opera Mini 8 на расчетный счет
Нажмите на плате!

Preuzimanje Opera Mini 7.1
Micro Emulator 2.0.4 Preuzimanje

Глаза, музыка:
Hladni funk. Funkorama autora Kevina MacLeoda licencirana je licencom Creative Commons Attribution (

Mnogi električni alati, osobito oni iz ranijih godina, nisu opremljeni soft starterom. Takvi se alati lansiraju snažnim trzajem, zbog čega dolazi do povećanog trošenja ležajeva, zupčanika i svih ostalih pokretnih dijelova. На изоляционным премазима лака появляю се пукотине кое су изравно повезане с прераним кваром алата.0005

Da bi se uklonio ovaj negativni fenomen, postoji ne baš kompliciran sklop na integriranom Regulatoru snage, koji je razvijen još u Sovjetkom Savezu, ali ga još uvijek nije teško kupiti na Internetu. Cijena je od 40 rubalja i više. Звёздочка КР1182ПМ1. Dobro radi у raznim kontrolnim uređajima. Ali mi ćemo sastaviti sustav mekog pokretanja.

Dijagram mekog pokretača

Sada pogledajmo samu shemu.

Kao što vidite, nema puno komponenti i nisu skupe.

Требат Че

• Чип — KR1182PM1.
• R1 — 470 Ом. R2 — 68 кОм.
• С1 и С2 — 1 микрофарад — 10 вольт.
• С3 — 47 микрофарада — 10 вольт.

Макет для монтажа компонентов струйног круга «како се не би мучили с производном тискане площади.»
Snaga uređaja ovisi или marki triaka koji isporujete.
На первичную, простую вриедность струе у отвореном станью за различную тройку:

• BT139-600 — 16 ампер,
• BT138-800 — 12 ампер,
• BTA41-600 — 41 ампер.

Montaža uređaja

Možete staviti bilo koje other koje imate i koje vam odgovaraju po snazi, ali morate uzeti u obzir da što je triac jaci, to će se manje grijati, što znače radida da. Ovisno o opterećenju, morate koristiti i rashladni radijator za triac.
Instalirao sam BTA41-600, если вы не можете установить radijator za njega, довольно je snažan и neće se zagrijavati tijekom ponovljenog kratkotrajnog rada, s opterećenjem do dva kilovata. Ячег алата немам. Ako planirate spojiti snažnije opterećenje, razmislite o hlađenju.
Прикупить диелове za montažu uređaja.

Također nam je potrebna «zatvorena» utičnica i kabel za napajanje s utikačem.

Dobro je prilagoditi veličinu pločice velikim škarama. Reže se lako, jednostavno i uredno.

Поставьте компонент на матичную площадь. Za mikro krug, bolje je lemiti posebnu utičnicu, košta peni, ali čini posao vrlo lakim. Nema rizika да ćete pregrijati noge микро kruga, ne morate se bojati statičkog elektriciteta, a čak i ako mikro krug izgori, možete ga zamijeniti za nekoliko sekundi. Dovoljno je izvaditi zagorenu i ubaciti cijelu.

Dijelove odmah lemimo.

Postavljamo nove dijelove na ploču, pozivajući se na dijagram.

Pažljivo lemiti.
