Меняем устройство болгарки, ставим регулировку оборотов и плавный пуск

В связи с особенностями конструкции, старт угловой шлифовальной машины сопряжен с высокими динамическими нагрузками. За счет массы рабочего диска, в начале вращения на ось редуктора действуют силы инерции. Это влечет за собой некоторые негативные моменты:

  1. Нагрузки на ось при резком старте создают инерционный рывок, который при большом диаметре и массе диска может вырвать электроинструмент из рук;
  2. ВАЖНО! При запуске болгарки, всегда держите инструмент обеими руками, и будьте готовы к его удержанию. В противном случае можно получить травму. Данное предупреждение особенно актуально для тяжелых алмазных или стальных дисков.

  3. При резкой подаче рабочего напряжения на двигатель, возникает перегрузка по току, которая проходит после набора номинальных оборотов;
  4. В результате чего изнашиваются щетки и перегреваются обе обмотки электромотора. При постоянном включении и выключении электроинструмента, перегрев может оплавить изоляцию обмоток и привести к короткому замыканию, с последующим дорогостоящим ремонтом.

  5. Большой крутящий момент при резком наборе оборотов преждевременно изнашивает шестерни редуктора УШМ;
  6. В некоторых случаях возможно отламывание зубьев и заклинивание редуктора.

  7. Перегрузки, которые воспринимает рабочий диск, могут разрушить его при запуске двигателя.
  8. Поэтому наличие защитного кожуха обязательно.

ВАЖНО! Во время запуска болгарки, открытый сектор кожуха должен быть направлен в сторону, противоположную от оператора.

Чтобы лучше понять механику работы, рассмотрим устройство болгарки на чертеже. Хорошо видны все элементы, испытывающие перегрузку при резком старте.

Схематический чертеж расположение рабочих органов и систем управления в болгарке

Для уменьшения пагубных воздействий резкого пуска, производители выпускают болгарки с регулировкой оборотов и плавным пуском.

Регулировка оборотов находится на рукоятке инструмента

Но таким приспособлением оснащаются лишь модели средней и высокой ценовой категории. Многие домашние мастера приобретают УШМ без регулятора и замедления пусковых оборотов. Особенно это касается мощных экземпляров с диаметром отрезного диска более 200 мм. Такую болгарку мало того что тяжело удержать в руках во время запуска, износ механики и электрической части происходит гораздо быстрее.
Выход один – установить плавный пуск болгарки самостоятельно. Существуют готовые заводские устройства с регулятором оборотов и замедлением старта двигателя при запуске.

Готовое устройство для регулировки плавного пуска

Такие блоки устанавливаются внутрь корпуса, при наличии свободного места. Однако, большинство пользователей УШМ предпочитают изготавливать схему для плавного пуска болгарки самостоятельно, и подключать ее в разрыв питающего кабеля.

Как изготовить схему плавного пуска угловой шлифовальной машины своими руками

Популярная схема реализуется на основе управляющей микросхемы фазового регулирования КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство достаточно просто монтируется, не требует дополнительной настройки после сборки, а стало быть, изготовить ее может мастер без специализированного образования, достаточно уметь держать в руках паяльник.

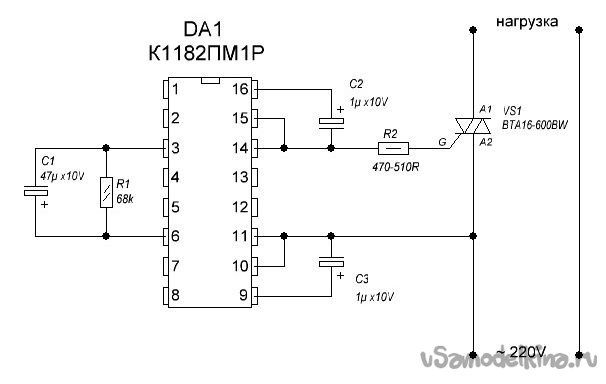

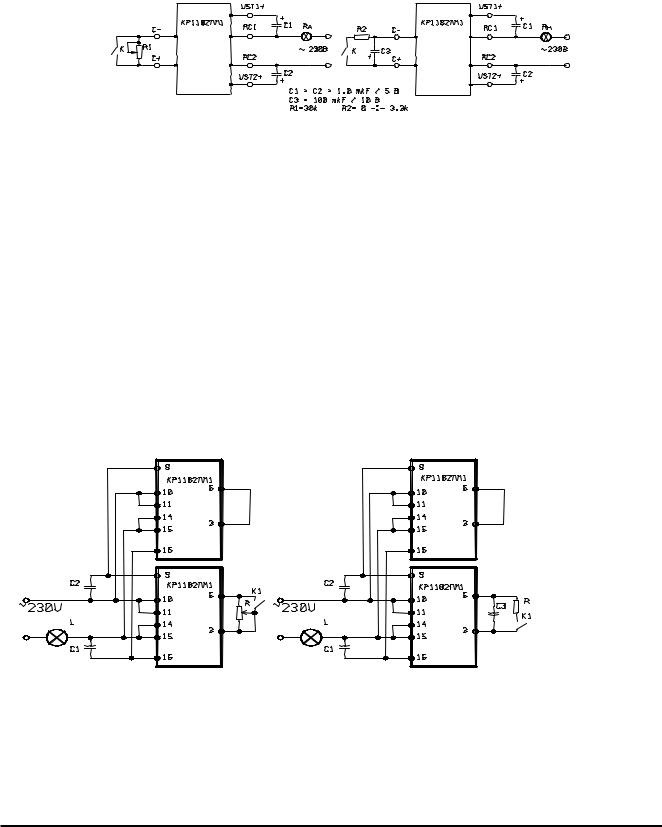

Электрическая схема регулировки плавного пуска для болгарки

Предложенный блок можно подключить к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Отдельный вынос кнопки питания не требуется, доработанный электроинструмент включается штатной клавишей. Схему можно установить как внутрь корпуса болгарки, таки и в разрыв питающего кабеля в отдельном корпусе.

Наиболее практичным является подключение блока плавного пуска к розетке, от которой запитывается электроинструмент. На вход (разъем ХР1) подается питание от сети 220 вольт. К выходу (разъем XS1) подключается расходная розетка, в которую втыкается вилка УШМ.

При замыкании клавиши пуска болгарки, по общей цепи питания подается напряжение на микросхему DA1. На управляющем конденсаторе происходит плавное нарастание напряжения. По мере заряда оно достигает рабочей величины. За счет этого тиристоры в составе микросхемы открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, открывается с такой же паузой.

Посмотрите видео с подробным разъяснением как сделать и какую схему применить

В каждом полупериоде переменного напряжения, задержка уменьшается в арифметической прогрессии, в результате чего напряжение на входе в электроинструмент плавно возрастает. Этот эффект и определяет плавность запуска двигателя болгарки. Следовательно обороты диска возрастают постепенно, и вал редуктора не испытывает инерционного шока.

Время набора оборотов до рабочего значения определяется емкостью конденсатора С2. Величина 47 мкФ обеспечивает плавный пуск за 2 секунды. При такой задержке нет особого дискомфорта для начала работы с инструментом, и в то же время сам электроинструмент не подвергается избыточным нагрузкам от резкого старта.

После выключения УШМ, конденсатор С2 разряжается сопротивлением резистора R1. При номинале 68 кОм время разряда составляет 3 секунды. После чего устройство плавного пуска готово к новому циклу запуска болгарки.
При небольшой доработке, схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменяется на переменный. Регулируя сопротивление, мы контролируем мощность двигателя, меняя его обороты.

Таким образом, в одном корпусе можно выполнить регулятор оборотов двигателя и устройство плавного пуска электроинструмента.

Остальные детали схемы работают следующим образом:

  • Резистор R2 контролирует величину силы тока, протекающую через управляющий вход симистора VS1;
  • Конденсаторы С1 и С2 являются компонентами управления микросхемой КР118ПМ1, используемыми в типовой схеме включения.

Для простоты и компактности монтажа, резисторы и конденсаторы припаиваются прямо к ножкам микросхемы.

Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальный пропускной ток 25 ампер. Величина тока зависит от мощности угловой шлифовальной машины.

По причине плавного пуска болгарки, ток не будет превышать номинального рабочего значения для выбранного электроинструмента. Для экстренных случаев, например, заклинивания диска УШМ – необходим запас по току. Поэтому значение номинальной величины в амперах следует увеличить вдвое.

Номиналы радиодеталей, использованных в предлагаемой электросхеме – испытаны на УШМ мощностью 2 кВт. Запас по мощности имеется до 5 кВт, это связано с особенностью работы микросхемы КР118ПМ1.
Схема рабочая, многократно исполненная домашними мастерами.

About sposport

View all posts by sposport

Загрузка…

назначение, принцип действия и изготовление своими руками

Электрические двигатели получили широкое применение в любых сферах деятельности человека. Однако при запуске электродвигателя происходит семикратное потребление тока, вызывающее не только перегрузку сети питания, но и нагрев обмоток статора, а также выход из строя механических частей.

Для устранения этого нежелательного эффекта радиолюбители советуют применять устройства плавного пуска электродвигателя.

Плавный пуск двигателя

Статор электродвигателя представляет собой катушку индуктивности, следовательно, существуют активная и реактивная составляющие сопротивления (R). Значение реактивной составляющей зависит от частотных характеристик питания и во время запуска колеблется в пределах от 0 до расчетного значения (при работе инструмента). Кроме того, изменяется ток, называемый пусковым.

Ток пуска превышает в 7 раз значение номинального. При этом процессе происходит нагрев обмоток статорной катушки и, в том случае, если провод, из которого состоит обмотка, является старым, то возможно межвитковое КЗ (при уменьшении величины R ток достигает максимального значения). Перегрев влечет снижение срока эксплуатации инструмента. Для предотвращения этой проблемы существуют несколько вариантов использования устройств плавного пуска.

Переключением обмоток устройство плавного пуска двигателя (УПП) состоит из следующих основных узлов: 2 вида реле (управление временем включения и нагрузкой) , трех контакторов (рисунок 1).

Рисунок 1 — Общая схема устройства плавного пуска асинхронных двигателей (мягкого пуска).

На рисунке 1 изображен асинхронный двигатель. Его обмотки соединены по типу подключения «звезда». Запуск осуществляется при замкнутых контакторах K1 и K3. Через определенный временной интервал (задается при помощи реле времени) контактор К3 размыкает свой контакт (происходит отключение) и происходит включение контактом К2. Схема на рисунке 1 применима и для УПП двигателей различного типа.

Главным недостатком считается образование токов КЗ при одновременном включении 2-х автоматов. Эта проблема исправляется внедрением в схему вместо контакторов рубильника. Однако обмотки статора продолжают греться.

При электронном регулировании частоты пуска электромотора используется принцип частотного изменения питающего напряжения. Основным элементом этих преобразователей является преобразователь частоты, включающий в себя:

  1. Выпрямитель собирается на полупроводниковых мощных диодах (возможен вариант тиристорного исполнения). Он преобразует величину сетевого напряжения в пульсирующий постоянный ток.
  2. Промежуточная цепь сглаживает помехи и пульсации.
  3. Инвертор необходим для преобразования сигнала, полученного на выходе промежуточной цепи, в сигнал переменной амплитудной и частотной характеристиками.
  4. Электронная схема управления генерирует сигналы для всех узлов преобразователя.

Принцип действия, виды и выбор

Во время увеличения вращающего момента ротора и Iп в 7 раз для продления срока службы необходимо использовать УПП, которое отвечает следующим требованиям:

  1. Равномерное и плавное увеличение всех показателей.
  2. Управление электроторможением и пуском двигателя в определенные временные интервалы.
  3. Защита от скачков напряжения, пропадании какой-либо фазы (для 3-х фазного электродвигателя) и помех различного рода.
  4. Повышение износостойкости.

Принцип действия симисторного УПП: ограничение величины напряжения благодаря изменению угла открытия симисторных полупроводников (симисторов) при подключении к статорным катушкам электродвигателя (рисунок 2).

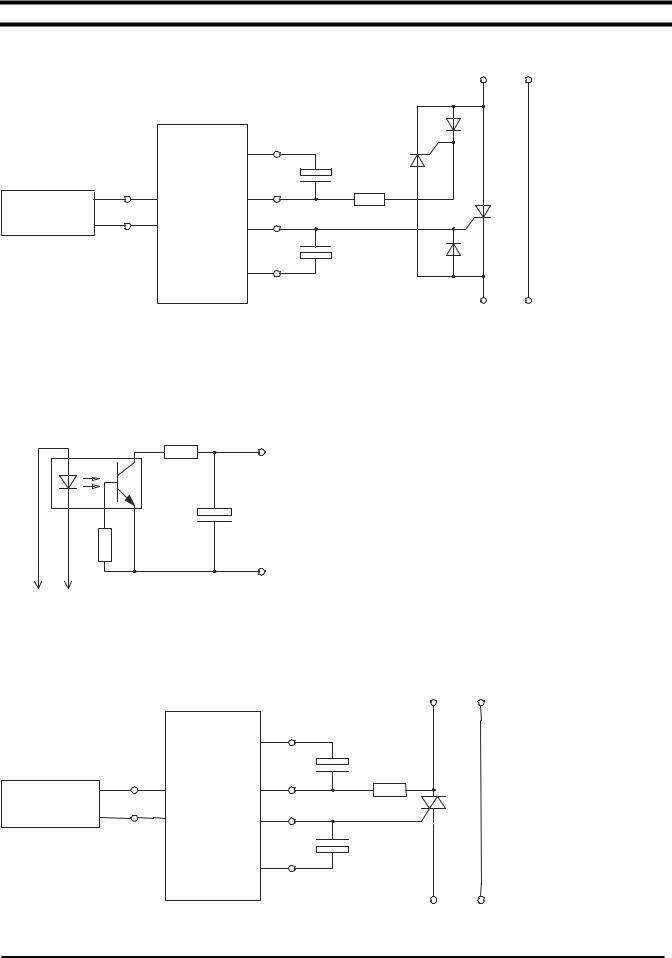

Рисунок 2 — Схема плавного пуска электродвигателя на симисторах.

Благодаря применению симисторов появляется возможность снизить пусковые токи в 2 и более раз, а наличие контактора позволяет избежать перегрева симисторов (на рисунке 2: Bypass). Основные недостатки симисторных УПП:

  1. Применение простых схем возможно только при небольших нагрузках или холостом запуске. В противном случае схема усложняется.
  2. Происходит перегрев обмоток и полупроводниковых приборов при продолжительном запуске.
  3. Двигатель иногда не запускается (приводит к значительному перегреву обмоток).
  4. При электротормозе электромотора возможен перегрев обмоток.

Широко применяются УПП с регуляторами, в которых отсутствует обратная связь (по 1 или 3 фазам). В моделях этого типа необходимо устанавливать время пуска электромотора и напряжение непосредственно перед началом пуска. Недостаток устройств — невозможность регулировать вращающий момент подвижных механических частей по нагрузке. Для устранения этой проблемы нужно применить устройство по снижению Iп, защиты от различной разности фаз (возникает во время перекоса фаз) и механических перегрузок.

Более дорогостоящие модели УПП включают в себя возможность слежения за параметрами работы электродвигателя в непрерывном режиме.

В устройствах, содержащих электромоторы, предусмотрены УПП на симисторах. Они отличаются схемой и способом регуляции сетевого напряжения. Простейшие схемы — схемы с однофазным регулированием. Они исполняются на одном симисторе и позволяют смягчить нагрузки на механическую часть, и применяются для электромоторов с мощностью менее 12 кВ. На предприятиях применяется 3-х фазное регулирование напряжения для электромоторов мощностью до 260 кВт. При выборе вида УПП необходимо руководствоваться следующими параметрами:

  1. Мощность устройства.
  2. Режим работы.
  3. Равенство Iп двигателя и УПП.
  4. Количество запусков за определенное время.

Для защиты насосов подходят УПП, защищающие от ударов с гидравлической составляющей трубы (Advanced Control). УПП для инструментов выбираются, исходя из нагрузок и больших оборотов. В дорогих моделях этот тип защиты в виде УПП присутствует, а для бюджетных необходимо изготавливать его своими руками. Применяется в химических лабораториях для плавного запуска вентилятора, охлаждающего жидкости.

Причины применения в болгарке

Благодаря особенностям конструкции при старте угловой шлифовальной машинки происходят высокие динамические нагрузки на детали инструмента. При начальном вращении диска, ось редуктора подвержена действию сил инерции:

  1. Инерционный рывок может вырвать болгарку из рук. Происходит угроза жизни и здоровью, так как этот инструмент очень опасен и требует строгого соблюдения техники безопасности.
  2. При запуске происходит перегрузка по току (Iпуска = 7*Iном). Происходит преждевременный износ щеток, перегрев обмоток.
  3. Изнашивается редуктор.
  4. Разрушение режущего диска.

Ненастроенный инструмент становится очень опасным, ведь существует вероятность причинения вреда здоровью и жизни. Поэтому необходимо его обезопасить. Для этого и собираются УПП для электроинструмента своими руками.

Создание своими руками

Для бюджетных моделей угловой шлифовальной машинки и другого инструмента необходимо собрать свое УПП. Сделать это несложно, ведь благодаря интернету, можно найти огромное количество схем. Наиболее простая и, в то же время, эффективная — универсальная схема УПП на симисторе и микросхеме.

При включении болгарки или другого инструмента происходит повреждение обмоток и редуктора инструмента, связанного с резким запуском. Радиолюбители нашли выход из этой ситуации и предложили простой плавный пуск для электроинструмента своими руками (схема 1), собранную в отдельном блоке (в корпусе очень мало места).

Схема 1 — Схема плавного пуска электроинструмента.

УПП своими руками реализуется на основе КР118ПМ1 (фазовое регулирование) и силовой части на симисторах. Основной изюминкой устройства является его универсальность, ведь его можно подключить к любому электроинструменту. Оно не только легко монтируется, но и не требует предварительной настройки. В основном подключение системы к инструменту не является сложным и устанавливается в разрыв кабеля питания.

Особенности работы модуля УПП

При включении болгарки на КР118ПМ1 подается напряжение и на управляющем конденсаторе (С2) происходит плавный рост напряжения по мере роста заряда. Тиристоры, находящиеся в микросхеме, открываются постепенно с определенной задержкой. Симистор открывается с паузой, равной задержке тиристоров. Для каждого последующего периода напряжения происходит постепенное уменьшение задержки и инструмент плавно запускается.

Зависит время набора оборотов от емкости С2 (при 47 мк время запуска равно 2 секунды). Эта задержка является оптимальной, хотя ее можно менять путем увеличения емкости С2. После выключения углошлифовальной машинки (УШМ) происходит разряд конденсатора С2 благодаря резистору R1 (время разрядки примерно равно 3 секунды при 68к).

Эту схему для регулировки оборотов электродвигателя можно модернизировать путем замены R1 на переменный резистор. При изменении величины сопротивления переменного резистора меняется мощность электромотора. Резистор R2 выполняет функцию контроля величины силы тока, который протекает через вход симистора VS1 (желательно предусмотреть охлаждение вентилятором), являющийся управляющим. Конденсаторы С1 и С3 служат для защиты и управлением микросхемы.

Симистор подбирается со следующими характеристиками: напряжение прямое максимальное до 400–500 В и минимальный ток пропускания через переходы должен быть не менее 25 А. При изготовлении УПП по этой схеме запас по мощности может колебаться от 2 кВт до 5 кВт.

Таким образом, для увеличения срока службы инструментов и двигателей, необходимо производить их плавный запуск. Это связано с конструктивной особенностью электромоторов асинхронного и коллекторного типов. При запуске происходит стремительное потребление тока, из-за которого происходит износ электрической и механической частей. Использование УПП позволяет обезопасить электроинструмент, благодаря соблюдению правил техники безопасности. При модернизации инструмента возможна покупка уже готовых моделей, а также сборка простого и надежного универсального устройства, которое не только отличается, но и даже превосходит некоторые заводские УПП.

Подключение плавного пуска электроинструмента — Морской флот

В связи с особенностями конструкции, старт угловой шлифовальной машины сопряжен с высокими динамическими нагрузками. За счет массы рабочего диска, в начале вращения на ось редуктора действуют силы инерции. Это влечет за собой некоторые негативные моменты:

    Нагрузки на ось при резком старте создают инерционный рывок, который при большом диаметре и массе диска может вырвать электроинструмент из рук;

В результате чего изнашиваются щетки и перегреваются обе обмотки электромотора. При постоянном включении и выключении электроинструмента, перегрев может оплавить изоляцию обмоток и привести к короткому замыканию, с последующим дорогостоящим ремонтом.

Большой крутящий момент при резком наборе оборотов преждевременно изнашивает шестерни редуктора УШМ;

В некоторых случаях возможно отламывание зубьев и заклинивание редуктора.

Перегрузки, которые воспринимает рабочий диск, могут разрушить его при запуске двигателя.

Поэтому наличие защитного кожуха обязательно.

Чтобы лучше понять механику работы, рассмотрим устройство болгарки на чертеже. Хорошо видны все элементы, испытывающие перегрузку при резком старте.

Схематический чертеж расположение рабочих органов и систем управления в болгарке

Для уменьшения пагубных воздействий резкого пуска, производители выпускают болгарки с регулировкой оборотов и плавным пуском.

Регулировка оборотов находится на рукоятке инструмента

Но таким приспособлением оснащаются лишь модели средней и высокой ценовой категории. Многие домашние мастера приобретают УШМ без регулятора и замедления пусковых оборотов. Особенно это касается мощных экземпляров с диаметром отрезного диска более 200 мм. Такую болгарку мало того что тяжело удержать в руках во время запуска, износ механики и электрической части происходит гораздо быстрее.
Выход один – установить плавный пуск болгарки самостоятельно. Существуют готовые заводские устройства с регулятором оборотов и замедлением старта двигателя при запуске.

Готовое устройство для регулировки плавного пуска

Такие блоки устанавливаются внутрь корпуса, при наличии свободного места. Однако, большинство пользователей УШМ предпочитают изготавливать схему для плавного пуска болгарки самостоятельно, и подключать ее в разрыв питающего кабеля.

Как изготовить схему плавного пуска угловой шлифовальной машины своими руками

Популярная схема реализуется на основе управляющей микросхемы фазового регулирования КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство достаточно просто монтируется, не требует дополнительной настройки после сборки, а стало быть, изготовить ее может мастер без специализированного образования, достаточно уметь держать в руках паяльник.

Электрическая схема регулировки плавного пуска для болгарки

Предложенный блок можно подключить к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Отдельный вынос кнопки питания не требуется, доработанный электроинструмент включается штатной клавишей. Схему можно установить как внутрь корпуса болгарки, таки и в разрыв питающего кабеля в отдельном корпусе.

Наиболее практичным является подключение блока плавного пуска к розетке, от которой запитывается электроинструмент. На вход (разъем ХР1) подается питание от сети 220 вольт. К выходу (разъем XS1) подключается расходная розетка, в которую втыкается вилка УШМ.

При замыкании клавиши пуска болгарки, по общей цепи питания подается напряжение на микросхему DA1. На управляющем конденсаторе происходит плавное нарастание напряжения. По мере заряда оно достигает рабочей величины. За счет этого тиристоры в составе микросхемы открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, открывается с такой же паузой.

Посмотрите видео с подробным разъяснением как сделать и какую схему применить

В каждом полупериоде переменного напряжения, задержка уменьшается в арифметической прогрессии, в результате чего напряжение на входе в электроинструмент плавно возрастает. Этот эффект и определяет плавность запуска двигателя болгарки. Следовательно обороты диска возрастают постепенно, и вал редуктора не испытывает инерционного шока.

Время набора оборотов до рабочего значения определяется емкостью конденсатора С2. Величина 47 мкФ обеспечивает плавный пуск за 2 секунды. При такой задержке нет особого дискомфорта для начала работы с инструментом, и в то же время сам электроинструмент не подвергается избыточным нагрузкам от резкого старта.

После выключения УШМ, конденсатор С2 разряжается сопротивлением резистора R1. При номинале 68 кОм время разряда составляет 3 секунды. После чего устройство плавного пуска готово к новому циклу запуска болгарки.
При небольшой доработке, схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменяется на переменный. Регулируя сопротивление, мы контролируем мощность двигателя, меняя его обороты.

Таким образом, в одном корпусе можно выполнить регулятор оборотов двигателя и устройство плавного пуска электроинструмента.

Остальные детали схемы работают следующим образом:

  • Резистор R2 контролирует величину силы тока, протекающую через управляющий вход симистора VS1;
  • Конденсаторы С1 и С2 являются компонентами управления микросхемой КР118ПМ1, используемыми в типовой схеме включения.

Для простоты и компактности монтажа, резисторы и конденсаторы припаиваются прямо к ножкам микросхемы.

Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальный пропускной ток 25 ампер. Величина тока зависит от мощности угловой шлифовальной машины.

По причине плавного пуска болгарки, ток не будет превышать номинального рабочего значения для выбранного электроинструмента. Для экстренных случаев, например, заклинивания диска УШМ – необходим запас по току. Поэтому значение номинальной величины в амперах следует увеличить вдвое.

Номиналы радиодеталей, использованных в предлагаемой электросхеме – испытаны на УШМ мощностью 2 кВт. Запас по мощности имеется до 5 кВт, это связано с особенностью работы микросхемы КР118ПМ1.
Схема рабочая, многократно исполненная домашними мастерами.

У всех кто пользуется болгаркой не один год, она ломалась. Поначалу каждый мастер пытался отремонтировать шлифовальную машинку сверкающую искрами самостоятельно, надеясь, что она заработает после замены щёток. Обычно после такой попытки, сломанный инструмент остается лежать на полке с прогоревшими обмотками. А на замену покупается новая болгарка.

Дрели, шуруповёрты, перфораторы, фрезеры в обязательном порядке оборудованы регулятором набора оборотов. Некоторые так называемые калибровочные шлифмашинки также снабжаются регулятором, а обычные болгарки имеют только кнопку включения.

Маломощные болгарки производители не усложняют дополнительными схемами преднамеренно, ведь такой электроинструмент должен стоить дешево. Понятно конечно, что срок службы недорого инструмента всегда короче, чем у более дорогого профессионального.

Самую простую болгарку можно модернизировать, так что у неё перестанут повреждаться редуктор и обмоточные провода якоря. Эти неприятности преимущественно происходят при резком, другими словами, ударном пуске болгарки.

Вся модернизация заключается всего лишь в сборке электронной схемы и закреплении её в коробке. В отдельном коробке, потому что в ручке шлифмашинки очень мало места.

Проверенная, рабочая схема выложена ниже. Она первоначально предназначалась для регулировки накала ламп, то есть для работы на активную нагрузку. Её главное достоинство ? простота.

  1. Изюминкой устройства плавного пуска, принципиальную схему которого вы видите, является микросхема К1182ПМ1Р. Эта микросхема узкоспециализированная, отечественного производства.
  2. Время разгона можно увеличить, выбрав конденсатор С3 большей емкости. Во время заряжания этого конденсатора, электродвигатель набирает обороты до максимума.
  3. Не нужно ставить взамен резистора R1 переменное сопротивление. Резистор сопротивлением 68 кОм оптимально подобран для этой схемы. При такой настройке можно плавно запустить болгарку мощностью от 600 до 1500 Вт.
  4. Если собираетесь собрать регулятор мощности, тогда нужно заменить резистор R1 переменным сопротивлением. Сопротивление в 100 кОм, и больше, не занижает напряжение на выходе. Замкнув ножки микросхемы накоротко, можно вовсе выключить подключенную болгарку.
  5. Вставив в силовую цепь семистор VS1 типа ТС-122-25, то есть на 25А, можно плавно запускать практически любую доступную в продаже шлифмашинку, мощностью от 600 до 2700 Вт. И остается большой запас по мощности на случай заклинивания шлифмашинки. Для подключения болгарок мощностью до 1500 Вт, достаточно импортных семисторов BT139, BT140. Эти менее мощные электронные ключи дешевле.

Семистор в приведенной выше схеме полностью не открывается, он отрезает около 15В сетевого напряжения. Такое падения напряжения никак не сказывается на работе болгарки. Но при нагреве семистора, обороты подключенного инструмента сильно снижаются. Эта проблема решается установкой радиатора.

У этой простой схемы есть ещё один недостаток – несовместимость её с установленным в инструмент регулятором оборотов.

Собранную схему нужно запрятать в коробок из пластмассы. Корпус из изоляционного материала важен, ведь нужно обезопасить себя от сетевого напряжения. В магазине электротоваров можно купить распределительную коробку.

К коробке прикручивается розетка и подключается кабель с вилкой, что делает эту конструкцию внешне похожей на удлинитель.

Если позволяет опыт и есть желание, можно собрать более сложную схему плавного пуска. Приведенная ниже принципиальная схема является стандартной для модуля XS–12. Этот модуль устанавливается в электроинструмент при заводском производстве.

Если нужно менять обороты подключенного электродвигателя, тогда схема усложняется: устанавливается подстроечный, на 100 кОм, и регулировочный резистор на 50 кОм. А можно просто и грубо внедрить переменник на 470 кОм между резистором 47 кОм и диодом.

Параллельно конденсатору С2 желательно подсоединить резистор сопротивлением 1 МОм (на приведенной ниже схеме он не показан).

Напряжение питания микросхемы LM358 находится в пределах от 5 до 35В. Напряжение в цепи питания не превышает 25В. Поэтому можно обойтись и без дополнительно стабилитрона DZ.

Какую бы вы схему плавного пуска ни собрали, никогда не включайте подключенный к ней инструмент под нагрузкой. Любой плавный пуск можно сжечь, если торопиться. Подождите пока болгарка раскрутиться, а затем работайте.

При запуске электрического двигателя возникает пусковой момент, просаживающий напряжение из-за возникновения пусковых токов. Они в 9 раз превышают рабочие токи. Это плохо влияет на стабильную работу электроприборов, уменьшает срок службы двигателя. Все потому что пуск двигателя начинает затягиваться и перегреваются его обмотки. Специалисты советуют в сеть мотора добавлять аппараты, способные сделать его пуск плавным. Домашние мастера тоже научились делать приборы для плавного пуска электрического двигателя своими руками.

Перегрузки при пуске электродвигателей

Момент пуска представляет собой начало движения вала двигателя, соединенного с передаточными устройствами. В этот момент движение ротора довольно нестабильное. Передаточные механизмы заставляют вращаться вал под большой нагрузкой. Подобная нестабильность обязательно приведет к ударным нагрузкам, а это плохо влияет на передаточные устройства. Очень сильно это сказывается на шпонке вала двигателя и на редукторе.

Прибор плавного запуска сглаживает нагрузки при запуске. Движение вала начинается с очень маленьких оборотов, а скорость постепенно повышается. Это значит, что отсутствуют удары и нагрузки на передаточные механизмы. В этом и заключается принцип работы плавного запуска электрического двигателя.

Стоит заметить, что приборы плавного запуска, которые изготавливаются на заводах, являются универсальными устройствами. Их можно применять для различных задач. Прежде всего, это плавный запуск электромотора, его постепенное торможение, защита электрической сети и приборов от опасных перегрузок. Любой человек сможет найти для определенных задач подходящее изделие. У таких аппаратов существует большой недостаток, который заключается в высокой стоимости. Но можно изготовить устройство плавного пуска электродвигателя своими руками, потратив на это минимальное количество денежных средств и времени.

Прибор плавного запуска своими руками

Стоит рассмотреть вид прибора плавного запуска асинхронного электродвигателя с использованием микросхемы КР1182П. Он необходим для трехфазного электрического двигателя напряжением 380 вольт.

В ней существуют некоторые полезные особенности, которые стоит описать:

  • Обмотки в электрическом двигателе соединены звездой.
  • Выходными ключами являются мощные тиристоры, соединенные по параллельно-встречной схеме.
  • Демпфирующие цепочки включены в схему параллельно тиристорам. Тут они применяются целенаправленно. Их основной задачей является предотвращение ложного включения тиристоров.
  • Варисторы необходимы для поглощения возникающих в цепи коммутационных помех.

Присутствует в цепи и блок питания, который состоит из выпрямителя, конденсатора и трансформатора. Подобный блок необходим для обеспечения питания переключающих реле. После выпрямительного моста на выходе стоит стабилизатор интегрального вида. Он обеспечивает на выходе стабильное напряжение в 12 вольт. Дополнительно он способен обеспечить защиту от короткого замыкания и различных перегрузок.

Как сделать устройство плавного пуска электроинструмента самостоятельно

Краткое описание устройства

Самая распространенная схема изготавливается при помощи управляющей микросхемы регулировки фаз КР118ПМ1, а ее силовая цепь реализуется на симисторах. Подобный прибор довольно легко собирается и не требует долгих настроек после монтажа. Следовательно, сделать ее способен человек без специальных навыков. Необходимо только уметь пользоваться электрическим паяльником.

Такой прибор можно подсоединить ко всем видам электроинструментов, которые питаются от сети переменного тока. Дополнительный вынос тумблера питания тут не нужен, так как модернизированный электрический инструмент будет включаться от заводской кнопки. Это устройство можно поставить внутрь болгарки или в разрыв шнура питания в самодельном футляре. Самым популярным принято считать подсоединение устройства плавного пуска напрямую к розетке, питающей электрический инструмент. На входной разъем приходит питание от сети напряжением 220 вольт, а к выходному разъему подсоединяется розетка, которая будет питать болгарку.

Модуль плавного пуска болгарки своими руками

Когда будет замыкаться кнопка запуска болгарки, то по схеме питания будет подаваться ток на управляющую микросхему. Управляющий конденсатор постепенно станет накапливать напряжение и по мере зарядки оно достигнет необходимого рабочего значения. После этого тиристоры под управлением микросхемы откроются не сразу, а с небольшой задержкой, величина которой зависит от заряда конденсатора. Управляемый тиристорами симистор откроется через такое же количество времени.

При каждом полупериоде переменного напряжения, время задержки снижается по закону арифметической прогрессии. В результате этого значение напряжения, подаваемого на болгарку, постепенно увеличивается. Подобный эффект и осуществляет плавный пуск мотора электроинструмента. Таким образом, его обороты увеличиваются плавно, и вал редуктора не подвергается инерционным нагрузкам.

Количество времени для набора оборотов до необходимого значения зависит от емкости входного конденсатора. Емкость в 46 микрофарад способна обеспечить плавный запуск за 3 секунды. При подобной задержке не ощущается сильный дискомфорт в начале работы с болгаркой, и сама она не будет подвержена сильным нагрузкам от внезапного старта.

При выключении электроинструмента, входной конденсатор начинает разряжаться при помощи специального резистора. Применяя номинал сопротивления в 67 килоом, количество времени до полного разряда составляет не более 4 секунд. Потом прибор плавного запуска снова готов для нового запуска электроинструмента.

Если немного поработать, то подобную схему можно усовершенствовать до качественного регулятора оборотов электродвигателя. Нужно разрядный резистор поменять на переменное сопротивление. Регулируя его, можно контролировать максимальную мощность мотора, изменяя тем самым обороты. Другими словами, в едином корпусе появляется возможность изготовить прибор плавного запуска болгарки и регулятор оборотов мотора.

Главные элементы подобного прибора работают так:

  • Резистор способен контролировать значение силы тока, который протекает через управляющий вывод симистора.
  • Два конденсатора помогают в управлении микросхемой, которые применяются в заводской схеме подсоединения.
  • Чтобы компактно и легко сделать монтаж, необходимо конденсаторы и резисторы припаять напрямую к ножкам микросхемы.
  • Симистор можно устанавливать совершенно любой, но с определенными техническими характеристиками. Допустимое напряжение должно быть до 380 вольт, а самый маленький пропускной ток необходим не ниже 24 ампер. Значение силы тока напрямую зависит от максимальной мощности болгарки.

Из-за плавного запуска электроинструмента, значение тока не будет выше номинального для определенной модели инструмента. При экстренных ситуациях, к примеру, заклинивании режущего диска болгарки просто необходим определенный запас по значению тока. Именно поэтому номинальную силу тока необходимо повысить минимум вдвое.

Устройство плавного пуска — обзор лучших, современных приборов и их использование

Главная > Дополнительно > Устройство плавного пуска: общие сведения, советы по выбору и особенности применения. инструкция подключения и настройки!

Выбрать УПП наугад или не переплачивать?

Для эффективного применения устройства плавного пуска важно осуществить правильный выбор устройства по номиналу мощности, не забыв про характеристику нагрузки, различные задачи требуют различных пусковых характеристик и в общих чертах могут быть разделены на три категории:

  1. Нормальный режим работы требует значения пускового тока не более 3,5хIн, при этом время пуска может быть в диапазоне 10…20 с;
  2. Тяжелый режим работы характеризуется наличием момента сопротивления на валу двигателя и требует значения пускового тока до 4,5хIн и время разгона до 30 с;
  3. Очень тяжелый режим работы характеризуется пусковым током до 5,5хIн и длительным временем разгона.

Из вышесказанного вытекают рекомендации по отраслевому применению некоторых моделей УПП:

Устройства плавного пуска серии SSI INSTART — по настоящему универсальная рабочая лошадка, имеет 6 режимов пуска двигателя, позволяет ограничить пусковой ток до 500% от номинального и временем плавного пуска до 60 секунд. INSTART SSI отлично подойдет для категории механизмов с тяжелым пуском дробилки (компрессоры, нагруженные конвейеры).

Кроме того, полноценная трехфазная схема регулирования, встроенные функции защиты нагрузки и коммуникационный интерфейс MODBUS RTU.

Устройства плавного пуска CSX, CSX-i предназначены для регулирования процессов пуска, разгона, торможения трехфазных асинхронных двигателей мощностью до 110 кВт. Модели отличаются функционалом. Первая оснащена функциями контроля напряжения по заданному времени (рампа напряжения), вторая дополнительно имеет встроенные функции защиты нагрузки и контролирует токовые нагрузки (рампа тока, ограничение тока). Коммуникационные интерфейсы доступны опционально.

CSX, CSX-i подходят для категорий механизмов с легким и нормальным режимом пуска (ненагруженный ленточный конвейер, центробежные насосы и вентиляторы).

Из плюсов, серии УПП CSX, CSX-i не требуют применения внешнего контактора, обе модели имеют встроенный шунтирующий контактор.

Устройства плавного пуска EMX3, EMX4 как два брата близнеца мало чем отличаются друг от друга, можно лишь сказать, что EMX4 новая модель, разработанная на основе EMX3, имеет еще более компактный корпус, обладает новыми функциями управления и защиты, а также дополнена новой конструктивной особенностью — использованием встраиваемых плат расширения.

Оба устройства имеют фантастические показатели ограничения пускового тока до 600% от номинального и время разгона до 180 секунд. Устройства с такими характеристиками целесообразно применять для категорий механизмов с очень тяжелым режимом пуска, таким как молотковая или шаровая мельница.

ONI SFA компактное и лаконичное УПП включает модельный ряд до 45кВт. Панель управления поражает своей простотой, всего 3 регулятора не заставят вас долго разбираться в настройках. ONI SFA идеально подойдет для легких нагрузок, таких как центробежные насосы, различные миксеры, сверлильные и токарные станки. Имеет встроенный шунтирующий контактор.

Применение устройства плавного пуска позволяет устранить проблему «проседания» в питающей электрической сети, уменьшить механические ударные воздействия на двигатель и приводной механизм, исключить гидравлические удары, повысив надежность производственных циклов и продлив срок службы основного производственного фонда предприятия.

Данная статья носит исключительно ознакомительный характер. Обратитесь к специалистам компании ООО «РусАвтоматизация» для подбора устройства плавного пуска применительно к вашей категории производственного оборудования.

Основные и дополнительные функции УПП

Современные софт-стартеры – многофункциональные электротехнические устройства. Основное их предназначение – снижение пусковых токов и смягчение динамических ударов при старте двигателя. Кроме того, УПП обеспечивают:

  • Пуск с номинальным моментом. При этом при старте на электродвигатель подается максимальное напряжение, после чего включаются тиристоры. Разгон до номинальной частоты осуществляется плавно. Софт-стартеры такой конструкции применяют для механизмов со значительной пусковой нагрузкой.
  • Динамическое торможение. УПП с данной функцией обеспечивают остановку привода без выбега. Их устанавливают в приводе инерционного технологического оборудования: тяговых вентиляторов, подъемниках и т.д.
  • Пуск в функции тока и напряжения. УПП такой конструкции позволяют задавать предельное значение пускового тока. Устройства применяются при низкой мощности сети, а также в приводе оборудования с низким стартовым моментом.
  • Защиту электродвигателя. Софт-стартеры обеспечивают остановку привода при обрыве фаз, перегрузках, превышении времени разгона, а также при возникновении других аномальных и аварийных режимов. УПП не имеют защиты от коротких замыканий и включаются через предохранители или автоматы.
  • Интеграцию в САР и системы телемеханики. Софт-стартеры с процессорными блоками управления и устройствами поддержки протоколов связи с удаленным оборудованием контроля легко встраиваются в многоуровневые системы автоматизации технических процессов.
  • Регулировку частоты вращения вала. УПП с такой функцией не заменяют частотные преобразователи. Такой режим допустим при непродолжительной настройке оборудования.

Выбор функционала софт-стартера зависит от требований к электроприводу и осуществляется на основании технико-экономической целесообразности.

Основные параметры и характеристики УПП

Ниже в тексте будут приведены схемы аппаратов плавного запуска для изучения и собственноручного изготовления. Для тех, кто не готов осуществить плавный пуск асинхронного электродвигателя своими руками, полагаясь на готовое изделие, будет полезной информация о существующих разновидностях софт стартеров.

Пример аналогово и цифрового УПП, в модульном исполнении (устанавливается на DIN-рейку)

Одним из главных параметров при выборе УПП является мощность обслуживаемого электромотора, выраженная в киловаттах. Не менее важным является время разгона и возможность регулировки интервала запуска. Данными характеристиками обладают все существующие софт стартеры. Более совершенные УПП являются универсальными и позволяют настраивать параметры мягкого запуска в широком диапазоне значений относительно характеристик двигателя и требований технологического процесса.

Пример универсального софтстартера

В зависимости от типа софт стартера в них могут присутствовать различные опции, повышающие функциональность аппарата и позволяющие осуществлять контроль работы электродвигателя. Например, при помощи некоторых УПП возможно осуществление не только плавного запуска электромотора, но и его торможение. Более совершенные софт стартеры осуществляют защиту двигателя от перегрузок и позволяют также регулировать вращательный момент ротора при пуске, останове и работе.

Пример различий в технических характеристиках различных УПП от одного производителя

Разновидности софт стартеров

По способу подключения УПП подразделяются на три вида:

  1. Однофазные. Регулируют пусковое напряжение на одной фазе для уменьшения пускового момента. Обладают ограниченной функциональностью и не снижают пусковой ток. В виду удешевления полупроводниковых силовых ключей, однофазные УПП применяются редко.

  2. Двухфазные. Осуществляют регулировку пускового тока по двум фазам, что позволяет улучшить динамические характеристики запуска двигателя, но не решают проблему с несимметричной «просадкой» напряжения. Используется в основном радиолюбителями, осуществляющими плавный пуск асинхронного электродвигателя своими руками, схема устройства приведена ниже.

  3. Трехфазные. Дают максимально возможное уменьшение пускового момента, снижая пусковой ток до минимально возможной трехкратной перегрузки. Позволяют осуществлять большой набор функций помимо плавного разгона – регулировку момента, торможение, слежение за параметрами, дистанционное управление, защиту от тепловых перегрузок, и т. д.

УПП своими руками

Для самостоятельного изготовления УПП используемая схема плавного пуска асинхронного двигателя своими руками будет зависеть от возможности и навыков мастера. Самостоятельное смягчение пусковых перегрузок при помощи автотрансформатора доступно практически любому пользователю без специальных знаний, но данный способ является неудобным ввиду необходимости ручной регулировки старта электродвигателя. В продаже можно встретить недорогие устройства плавного запуска, которые придется самостоятельно подключить к электроинструменту, не обладая глубокими познаниями в радиотехнике. Пример работы до и после софт стартера, а также его подключение показано на видео ниже:

Пример схемы относительно простого двухфазного УПП

Современные софт стартеры имеют внутри сложную электронную начинку из множества электронных деталей, работающих под управлением микропроцессора. Поэтому для изготовления аналогичного УПП своими руками по имеющимся в сети интернет схемам необходимо не только мастерство радиолюбителя, но и навыки программирования микроконтроллеров.

Литература

  • К.Н. Лебедев С.А. Бузун. Адаптивные софтстартеры для погружных электронасосных агрегатов: Монография. — Зерноград: Азово-Черноморская государственная агроинженерная академия, 2012. — 96 с.
  • И.Я. Браславский, З.Ш. Ишматов, В.Н. Поляков. Энергосберегающий асинхронный электропривод: учебное пособие / Браславский, И.Я.. — Москва: Академия, 2004. — 249 с.
  • Л.П. Петров, О.А. Андрющенко, В.И. Капинос. Тиристорные преобразователи напряжения для асинхронного электропривода / Петров Л.П.. — Москва: Энергоатомиздат, 1986. — 200 с.
  • Современный уровень разработок асинхронных тиристорных электро-приводов с фазовым управлением / обзорная информация. — Москва: Информэлектро, 1975. — 60 с.
  • Л.П. Петров, В.А. Ладензон, М.П. Обуховский, Р.Г. Подзол. Асинхронный электропривод с тиристорными коммутаторами. — Москва: Энергия, 1970. — 128 с.
  • М.М. Соколов, Л.П. Петров, Л.Б. Масандилов, В.А. Ладензон. Электромагнитные переходные процессы в асинхронном электроприводе / Соколов М.М.. — Москва: Энергия, 1967. — 200 с.

Установка УПП

Примерил для начала:

Пробная установка блока плавного пуска

По высоте подходит один в один, по ширине тоже, только длина чуть больше, но место есть.

Теперь вопрос по цепям управления. Контакторы в исходной схеме включались напряжением 24 VAC, а наши АББ управляются напряжением минимум 100 VAC. Налицо необходимость промежуточного реле либо изменения напряжения питания цепи управления.

Однако, на официальном сайте ABB я нашёл схему, где показано, что это устройство способно работать и при 24 VAC. Попытал счастья – не получилось, не запускается…

Что же, ставим промежуточное реле, которое приводит напряжение к нужному уровню:

Пример монтажа системы плавного пуска электродвигателей

Вот с другого ракурса:

Пример монтажа системы плавного пуска электродвигателей

Вот и всё. Промежуточные реле обозвал 07КМ11 и 07КМ21. Кстати, они также нужны и для дополнительных цепей. Через них включаются индикаторы, и сухие контакты для внешнего устройства (пока не используются, в старой схеме – оранжевые провода).

Когда хотел управление использовать напрямую, без реле (24 VAC), планировал индикаторы включения пустить через контакты Com – Run, которые теперь остались неиспользованные.

Как изготовить схему плавного пуска угловой шлифовальной машины своими руками

Популярная схема реализуется на основе управляющей микросхемы фазового регулирования КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство достаточно просто монтируется, не требует дополнительной настройки после сборки, а стало быть, изготовить ее может мастер без специализированного образования, достаточно уметь держать в руках паяльник.

Электрическая схема регулировки плавного пуска для болгарки

Предложенный блок можно подключить к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Отдельный вынос кнопки питания не требуется, доработанный электроинструмент включается штатной клавишей. Схему можно установить как внутрь корпуса болгарки, таки и в разрыв питающего кабеля в отдельном корпусе.

Наиболее практичным является подключение блока плавного пуска к розетке, от которой запитывается электроинструмент. На вход (разъем ХР1) подается питание от сети 220 вольт. К выходу (разъем XS1) подключается расходная розетка, в которую втыкается вилка УШМ.

При замыкании клавиши пуска болгарки, по общей цепи питания подается напряжение на микросхему DA1. На управляющем конденсаторе происходит плавное нарастание напряжения. По мере заряда оно достигает рабочей величины. За счет этого тиристоры в составе микросхемы открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, открывается с такой же паузой.

Посмотрите видео с подробным разъяснением как сделать и какую схему применить

В каждом полупериоде переменного напряжения, задержка уменьшается в арифметической прогрессии, в результате чего напряжение на входе в электроинструмент плавно возрастает. Этот эффект и определяет плавность запуска двигателя болгарки. Следовательно обороты диска возрастают постепенно, и вал редуктора не испытывает инерционного шока.

Время набора оборотов до рабочего значения определяется емкостью конденсатора С2. Величина 47 мкФ обеспечивает плавный пуск за 2 секунды. При такой задержке нет особого дискомфорта для начала работы с инструментом, и в то же время сам электроинструмент не подвергается избыточным нагрузкам от резкого старта.

После выключения УШМ, конденсатор С2 разряжается сопротивлением резистора R1. При номинале 68 кОм время разряда составляет 3 секунды. После чего устройство плавного пуска готово к новому циклу запуска болгарки.
При небольшой доработке, схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменяется на переменный. Регулируя сопротивление, мы контролируем мощность двигателя, меняя его обороты.

Таким образом, в одном корпусе можно выполнить регулятор оборотов двигателя и устройство плавного пуска электроинструмента.

Остальные детали схемы работают следующим образом:

  • Резистор R2 контролирует величину силы тока, протекающую через управляющий вход симистора VS1;
  • Конденсаторы С1 и С2 являются компонентами управления микросхемой КР118ПМ1, используемыми в типовой схеме включения.

Для простоты и компактности монтажа, резисторы и конденсаторы припаиваются прямо к ножкам микросхемы.

Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальный пропускной ток 25 ампер. Величина тока зависит от мощности угловой шлифовальной машины.

По причине плавного пуска болгарки, ток не будет превышать номинального рабочего значения для выбранного электроинструмента. Для экстренных случаев, например, заклинивания диска УШМ – необходим запас по току. Поэтому значение номинальной величины в амперах следует увеличить вдвое.

Номиналы радиодеталей, использованных в предлагаемой электросхеме – испытаны на УШМ мощностью 2 кВт. Запас по мощности имеется до 5 кВт, это связано с особенностью работы микросхемы КР118ПМ1.
Схема рабочая, многократно исполненная домашними мастерами.

Если в вашем арсенале есть старенькая угловая шлифовальная машина, не спешите списывать её со счетов. Используя несложную электрическую схему, прибор можно легко модернизировать, добавив к нему функцию изменения частоты оборотов. Благодаря простому регулятору, который реально собрать своими руками за несколько часов, функциональность аппарата значительно возрастёт. Снизив частоту вращения, болгарку можно применить как шлифовальный и заточный станок для различных видов материалов. Появляются новые возможности для применения дополнительных насадок и оснастки.

Сервисное обслуживание пользователей «1С:Управление производственным предприятием 8 для Казахстана»

Обслуживание пользователей программного продукта осуществляется по линии Информационно-технологического сопровождения (ИТС). В комплект поставки программного продукта входит текущий выпуск поставки ИТС (Казахстан) и купон на бесплатное обслуживание по линии ИТС на 3 месяца.

Внимание! После того, как вы купили «1С:Управление производственным предприятием 8 для Казахстана», для получения сервисных услуг вам необходимо зарегистрировать программный продукт в фирме «1С». Для этого:

  1. отправьте регистрационную анкету (по указанному на ней адресу) или передайте ее партнеру-франчайзи — для отправки регистрационной анкеты по почте в коробку вложен конверт с адресом и почтовой маркой Республики Казахстан
  2. оформите бесплатную полугодовую подписку по купону, входящему в комплект поставки программного продукта; для этого обратитесь к партнеру, у которого вы купили программу

Сервисное обслуживание по линии ИТС включает:

  • услуги по телефону и электронной почте
  • получение обновлений конфигураций и платформы «1С:Предприятие 8», новых форм налоговой отчетности и другой полезной информации
  • ежемесячное получение выпуска ИТС (Казахстан) — диска, содержащего методические материалы по настройке и эксплуатации системы, разнообразные консультации. Подробнее о проекте ИТС (Казахстан).

По окончании периода ЛЬГОТНОГО сервисного обслуживания для поддержания программного продукта в рабочем актуальном состоянии рекомендуем заключить договор сопровождения.

Вы только задумались о покупке 1С:УПП?

Если вы хотите создать комплексную систему управления компанией, мы рекомендуем использовать «1С:ERP Управление предприятием 2» (1C:ERP) либо отраслевые решения на основе 1С:ERP.

Эта система на базе опыта внедрений 1С:УПП, разработана спустя 10 лет после запуска последней. 1С:ERP решает вопросы управления производством на качественно новом уровне.
Почему 1С:ERP Управление предприятием 2?

  • Функциональность. Более развитые технологии и функциональные возможности 1С:ERP: реализовано 16 групп функций по международному стандарту APICS. Основные направления развития системы коснулись подсистем производства, планирования и учета по МСФО.
  • Гибкость. Внедрение УПП подразумевает подключение всех возможных функций, в том числе лишних. 1С:ERP можно настраивать согласно специфики именно вашей компании.
  • Производительность. Современная платформа 1С:ERP – «1С:Предприятие 8.3», в отличие от версии 8.2, на которой разрабатывалось 1С:УПП, оптимизирована для обработки больших массивов данных.
  • Мультиплатформенность. Возможность доступа с web-клиента, мобильных устройств, развитие «облачного» сервиса.

1С:ERP — это качественно новый уровень управления бизнесом

Когда УПП необходимо

Некоторые машины не сразу дают понять, что нуждаются в сглаживающем механизме, однако чем раньше будет настроен плавный запуск, тем дольше и качественнее прослужит вся система. К сожалению, чаще всего задумываются о подключении УПП только тогда, когда сам двигатель говорит о губительности пусковых процессов. Чтобы понять это достаточно уловить одну из самых распространенных “показательных” ситуаций:

Источник питания не справляется со слишком тяжелым пуском. Например, сеть не способна выдавать требуемые мощности или обеспечивает выработку на максимальных уровнях функционирования, лампочки отключаются, срабатывают автоматические выключатели, отказываются запускаться некоторые контакторы, реле, генератор.

Чтобы не допустить выхода электродвигателя из строя, рекомендуется как можно скорее настроить плавность запуска и торможения системы. Сделать это несложно, так как даже новичку под силу выбрать, установить и подключить устройство плавного пуска своими руками.

Выбор частотно-регулируемого привода

При выборе модели ЧРП необходимо обратить внимание на следующие моменты

— Мощность преобразователя.

Чем шире мощностной ряд, тем больше механизмов, которыми можно будет управлять с помощью данного ЧРП. Сохраняется тип подключения, опциональные компоненты. На выходе — большое число задач, решаемых работой одного прибора.

— Входное напряжение.

В России качество многих сетей на сегодняшний день оставляет желать лучшего. Потому характеристика входного напряжения часто бывает величиной нестабильной. Данная проблема частично решается посредством установки дросселей на входе преобразователя. Однако, чем заявленный диапазон входного напряжения ЧРП шире, тем лучше.

— Режимы управления ЧРП.

Существуют различные способы управления ПЧ. Наиболее распространенные: программируемый логический контроллер, компьютер, встроенная панель или выносной пульт, а также напрямую через клеммы управления.

— Методы управления.

Преобразователи частоты могут работать в скалярном и векторном режимах.Скалярный режим более простой, но при этом имеет свое преимущество: возможность управления более мощными электродвигателями при сохранении тех же силовых элементов в цепи. Применяется чаще всего при работе с насосами, вентиляторами и конвейерами. Векторный режим в отличие от скалярного обеспечивает управление магнитным потоком ротора. При выборе такого управления, возможно работать с двигателем как в обычном режиме, так и в режимах с повышенной точностью задания скорости или момента на валу.

— Диапазон регулирования частоты. Нижний предел указывает на диапазон регулирования скорости электродвигателя. Верхний предел является значимой величиной при работе с двигателями высокой номинальной частоты до 800 Гц.

Это основные параметры, на которые необходимо обращать внимание при выборе ЧРП. Разумеется, здесь представлены не все характеристики ПЧ

В любом случае, если нет уверенности в правильности сделанного выбора, лучше обратиться к специалистам. Квалифицированные специалисты Корпорации Триол всегда рады Вашему звонку или письму.

Модификация для болгарок интерскол с симистором на 15 А

Плавный пуск для прибора с симисторами на 15 А считается универсальным и часто встречается у видов невысокой мощности. Отличие приборов заключается в маленькой проводимости. Схема (устройство) такого пуска предполагает использование трансиверов определенного типа, которые работают при частоте сорок Гц. У многих видов применяются компараторы. Такие детали ставятся с фильтрами. Номинальное напряжение у пускателей начинается от 200 В.

Пускатели для болгарок с симистором на 20 А

Приборы с симисторами на 20 А подойдут для профи болгарок. У многих видов используются специальные резисторы. В первую очередь они могут функционировать при высокой частоте. Макс температура пускателей равна пятидесяти пяти градусам. У большинства приспособлений отлично защищен корпус. Классическая схема предполагает использование 3 контакторов емкостью от тридцати пФ. Мастера считают, что приборы выделяются своей проводимостью.

  • Самая маленькая частота у пускателей где-то тридцать пять Гц. Функционировать они могут в сети постоянного тока. Подключение модели выполняется через переходники. Для моторов на двести Вт прекрасно подойдут такие устройства. Фильтры очень часто ставятся с триодами. Показатель чувствительности у них равен 300 мВ и не более.
  • Довольно часто могут встретиться специальные компараторы с системой защиты. Если разбирать зарубежные модели, то у них есть интегральный преобразователь, который ставится с изоляторами. Проводимость тока производится на отметке пять мк. При сопротивлении сорок Ом модель может долго держать большие обороты.

Модели на болгарку 600 Вт

  • Для инструментов на 600 Вт, используют пускатели с контактными симисторами, у них перегрузка не выше десяти А. Также помните, что есть множество приборов с обкладками. Они хороши своей защищенностью и не будут в страхе от повышения температурного режима. Мин частота для устройств на 600 Вт равна 30 Гц. При этом сопротивление будет зависеть от поставленного триода. Если он используется линейного типа, то вышеуказанный параметр не превысит 50 Ом.
  • Если рассказывать про дуплексные триоды, то сопротивление при серьезных оборотах может дойти до 80 Ом. Совсем редко у моделей могут встретиться стабилизаторы, которые работают от компараторов. В большинстве случаев, они закрепляются сразу на модули. Некоторые виды создаются с проводными транзисторами. У них самая маленькая частота начинается от пяти Гц. Они боятся перегрузки, но могут поддерживать огромные обороты при напряжении 220 вольт.

Устройства для болгарок на 800 вольт


Приспособления на 800 Вт могут функционировать с пускателями маленькой частоты. Симисторы частенько используются на пятнадцать А. Если разбирать схему моделей, то нужно заметить, что у них используют специальные транзисторы, у которых пропускная способность тока начинается от 45 мк. Конденсаторы применяются с фильтрами и без них, а емкость у деталей равняется не более трех пФ. Также стоит знать, что пускатели могут отличаться по чувствительности. Ушм с регулировкой оборотов и плавным пуском. УШМ Makita GA5030. Болгарка «Макита» с регулированием оборотов является одной из самых популярных моделей. Диапазон регулировки вращения — полностью будет зависеть от максимального диаметра насадки.

Помните, что есть большая вероятность поломки электродвигателя и поломки устройства после того, как произведен не мягкий, пуск, а резкий, рывками. Поэтому лучше сделать ограничитель, выполняя ограничения можно напрямую обезопасить двигатель. Еще в приспособлении должен быть коллекторный двигатель, а не асинхронный, чтобы все можно было спокойно отключить. Блок нужен для поступления питания переключающих реле.

Ну и главное, кнопка для пуска должна быть правильно установлена, а еще лучше взглянуть на электросхему перед созданием собственного устройства. Ремонт моделей кр1182пм1, xs, 12, d3, лучше выполнять тщательно, ведь такие устройства стоят дорого.

Способы плавного пуска асинхронных двигателей

Кроме негативного влияния на цепи питания и окружение, стартовый импульс электродвигателя вреден и для его обмоток статора, ведь момент увеличенной силы при запуске прикладывается к обмоткам. То есть, сила рывка ротора усиленно давит на обмоточные провода, тем самым убыстряя износ их изоляции, пробой которой называют межвитковым замыканием.

Иллюстрация принципа действия асинхронного электродвигателя

Поскольку конструктивно нельзя уменьшить пусковой ток, придуманы способы, схемы и аппараты, обеспечивающие плавный пуск асинхронного двигателя. В большинстве случаев, на производствах с мощными линиями питания и в быту данная опция не является обязательной – так как колебания напряжения и пусковые вибрации не оказывают существенного влияния на производственный процесс.

Графики изменения токов при прямом запуске и при помощи устройств плавного пуска

Но существуют технологии, требующие стабильных, не превышающих норм параметров, как электроснабжения, так и динамических нагрузок. Например – это может быть точное оборудование, работающее в одной сети  с чувствительными к напряжению потребителями электроэнергии. В этом случае, для соблюдения технологических норм для мягкого запуска электродвигателя применяют различные способы:

  • Переключение звезда – треугольник;
  • Запуск при помощи автотрансформатора;
  • устройства плавного пуска асинхронного двигателя (УПП).

В приведенном ниже видео перечислены основные проблемы, возникающие при запуске электродвигателя, а также описаны достоинства и недостатки различных устройств плавного пуска асинхронных электродвигателей с короткозамкнутым ротором.

Промышленные софт стартеры для электродвигателей различной мощности

Ознакомление с принципом плавного запуска

Для того, чтобы осуществить плавный пуск асинхронного электродвигателя максимально эффективно и с минимальными затратами, приобретая готовые софт стартеры, необходимо прежде ознакомиться с принципом действия подобных устройств и схем. Понимание взаимодействия физических параметров позволит сделать оптимальный выбор УПП.

Для плавного пуска асинхронного электродвигателя необходимо уменьшить пусковой ток, что позитивно скажется как на нагрузке электросети, так и на динамических перегрузках обмоток двигателя и приводных механизмов. Достигают уменьшения пускового тока, снижая напряжение питания электродвигателя. Заниженное пусковое напряжение используется во всех трех предложенных выше способах. Например, при помощи автотрансформатора пользователь самостоятельно занижает напряжение при запуске, поворачивая ползунок.

Понижая напряжение на старте можно добиться плавного запуска електродвигателя

При использовании переключения «звезда-треугольник» меняется линейное напряжение на обмотках электродвигателя. Переключение осуществляется при помощи контакторов и реле времени, рассчитанное на время запуска электродвигателя. Подробное описание плавного пуска асинхронного электродвигателя при помощи переключения «звезда-треугольник» имеется на данном ресурсе по указанной ссылке.

Схема переключения «звезда-треугольник» с использованием контакторов и реле времени

Теория осуществления плавного запуска

Для понимания принципа плавного старта необходимо понимание закона сохранения энергии, необходимой для раскрутки вала ротора электромотора. Упрощенно можно считать энергию разгона пропорциональной мощности и времени, E = P*t, где P – мощность, равная умножению силы тока на напряжение (P = U*I). Соответственно, E = U*I *t. Поскольку для уменьшения пускового момента и снижения нагрузок на сеть необходимо уменьшить стартовый ток I, то сохраняя уровень потраченной энергии нужно увеличить время разгона.

Звигатель с фозім ротором, необходим для оборудования с тіжелім запуском

Также необходимо учитывать, что во время мягкого запуска происходит увеличенный нагрев обмоток и электронных силовых ключей пускового устройства. Для охлаждения полупроводниковых ключей необходимо использование массивных радиаторов, которые увеличивают стоимость аппарата. Поэтому уместно использование УПП для кратковременного разгона двигателя с дальнейшим шунтированием ключей прямым напряжением сети. Подобный режим (переключение байпас) делает компактней и дешевле электронное устройство плавного пуска асинхронных двигателей, но ограничивает количество запусков в определенном интервале ввиду требуемого времени для охлаждения ключей.

Структурная схема шунтирования силовых полупроводниковых ключей (байпас)

Оцените статью:

Плавный запуск электроинструмента. Плавный пуск и регулировка оборотов болгарки

Случающиеся иногда отказы ручного электроинструмента — шлифовальных машин, электрических дрелей и лобзиков зачастую бывают связаны с их большим пусковым током и значительными динамическими нагрузками на детали редукторов, возникающими при резком пуске двигателя.
Устройство плавного пуска коллекторного электродвигателя, описанное в , сложно по схеме, в нем имеется несколько прецизионных резисторов и оно требует кропотливого налаживания. Применив микросхему фазового регулятора КР1182ПМ1 , удалось изготовить значительно более простое устройство аналогичного назначения, не требующее налаживания. К нему можно без всякой доработки подключать любой ручной электроинструмент, питающийся от однофазной сети 220 В, 50 Гц. Пуск и остановка двигателя производятся выключателем электроинструмента, причем в его выключенном состоянии устройство ток не потребляет и может неограниченное время оставаться подключенным к сети.

Схема предлагаемого устройства изображена на рисунке. Вилку ХР1 включают в сетевую розетку, а в розетку XS1 вставляют сетевую вилку электроинструмента. Можно установить и соединить параллельно несколько розеток для инструментов, работающих поочередно.
При замыкании цепи двигателя электроинструмента его собственным выключателем на фазовый регулятор DA1 поступает напряжение. Начинается зарядка конденсатора С2, напряжение на нем постепенно увеличивается. В результате задержка включения внутренних тиристоров регулятора, а с ними и симистора VSI в каждом последующем полупериоде сетевого напряжения уменьшается, что приводит к плавному нарастанию протекающего через двигатель тока и, как следствие, увеличению его оборотов. При указанной на схеме емкости конденсатора С2 разгон электродвигателя до максимальных оборотов занимает 2…2,5 с, что практически не создает задержки в работе, но полностью исключает тепловые и динамические удары в механизме инструмента.
После выключения двигателя конденсатор С2 разряжается через резистор R1. и через 2…З сек. все готово к повторному запуску. Заменив постоянный резистор R1 переменным, можно плавно регулировать отдаваемую в нагрузку мощность. Она снижается с уменьшением сопротивления.
Резистор R2 ограничивает ток управляющего электрода симистора, а конденсаторы С1 и СЗ — элементы типовой схемы включения фазового регулятора DA1.
Все резисторы и конденсаторы припаяны непосредственно к выводам микросхемы DA1. Вместе с ними она помещена в алюминиевый корпус от стартера люминесцентной лампы и залита эпоксидным компаундом. Наружу выведены лишь два провода, подключаемые к выводам симистора. Перед заливкой в нижней части корпуса просверлено отверстие, в которое вставлен резьбой наружу винт МЗ. Этим винтом узел закреплен на теплоотводе симистора VS1 площадью 100 см». Такая конструкция показала себя достаточно надежной при эксплуатации в условиях повышенной влажности и запыленности.
Какого-либо налаживания устройство не требует. Симистор можно использовать любой, класса по напряжению не менее 4 (то есть с максимальным рабочим напряжением не менее 400 В) и с максимальным током 25 50 А. Благодаря плавному старту двигателя пусковой ток не превышает номинального. Запас необходим лишь на случай заклинивания инструмента.
Устройство испытано с электроинструментами мощностью до 2,2 nкВт. Так как регулятор DA1 обеспечивает протекание тока в цепи управляющего электрода симистора VS1 в течение всей активной части полупериода, нет ограничения на минимальную мощность нагрузки. Автор подключал к изготовленному устройству даже электробритву «Харьков».

К. Мороз, г. Надым, ЯНАО

ЛИТЕРАТУРА
1. Бирюков С. Автомат плавного пуска коллекторных электродвигателей — Радио 1997, N* 8. с 40 42
2. Немич А. Микросхема КР1182ПМ1 — фазовый регулятор мощности — Радио 1999, N» 7, с. 44-46.

Если в вашем арсенале есть старенькая угловая шлифовальная машина, не спешите списывать её со счетов. Используя несложную электрическую схему, прибор можно легко модернизировать, добавив к нему функцию изменения частоты оборотов. Благодаря простому регулятору, который реально собрать своими руками за несколько часов, функциональность аппарата значительно возрастёт. Снизив частоту вращения, болгарку можно применить как шлифовальный и заточный станок для различных видов материалов. Появляются новые возможности для применения дополнительных насадок и оснастки.

Для чего болгарке низкие обороты?

Встроенная функция регулирования скорости диска позволит деликатно обрабатывать такие материалы, как пластмасса или древесина. На низких оборотах повышается комфортность и безопасность работы. Особенно полезна такая функция в электро- и радиомонтажной практике, в автосервисах и реставрационных мастерских.

Кроме того, среди профессиональных пользователей электроинструмента существует устойчивое мнение, что чем проще устроен аппарат, тем он надёжнее. А дополнительный сервисный «фарш» лучше вынести за пределы силового агрегата. При таком раскладе ремонт техники значительно упрощается. Поэтому некоторые компании специально выпускают выносные отдельные электронные регуляторы, которые подключаются к сетевому шнуру машины.

Регулятор оборотов и плавный пуск — для чего нужны

В современных болгарках применяют две важные функции, повышающие надёжность и безопасность инструмента:

  • регулятор оборотов — прибор, предназначенный для изменения количества оборотов двигателя в различных режимах работы;
  • плавный пуск — схема, обеспечивающая медленное увеличение оборотов двигателя от нуля до максимального при включении устройства.

Применяются в электромеханических инструментах, в конструкции которых используется коллекторный двигатель. Способствуют уменьшению износа механической части агрегата во время включения. Снижают нагрузку на электрические элементы механизма, запуская их в работу постепенно.

Как показали исследования свойств материалов, наиболее интенсивная выработка трущихся узлов происходит во время резкого перехода из состояния покоя в режим быстрого движения. К примеру, один запуск двигателя внутреннего сгорания в автомобиле приравнивается по износу поршневой группы к 700 км пробега.

При включении питания происходит скачкообразный переход от состояния покоя до вращения диска со скоростью 2,5–10 тысяч оборотов в минуту. Тем, кто работал с болгаркой, хорошо известно ощущение, что машинка просто «вырывается из рук». Именно в этот момент и происходит подавляющее количество поломок, связанных с механической частью агрегата.

Не меньшую нагрузку испытывают и обмотки статора и ротора. Коллекторный двигатель стартует в режиме короткого замыкания, электродвижущая сила уже толкает вал вперёд, но инерция ещё не позволяет ему вращаться. Возникает скачок пускового тока в катушках электромотора. И хотя конструктивно они рассчитаны на такую работу, рано или поздно наступает момент (например, при скачке напряжения в сети), когда изоляция обмотки не выдерживает и происходит межвитковое замыкание.

При включении в электрическую схему инструмента схем плавного пуска и изменения частоты вращения двигателя, все вышеизложенные проблемы автоматически исчезают. Кроме всего прочего, решается проблема «провала» напряжения в общей сети в момент запуска ручного инструмента. А это значит, что холодильник, телевизор или компьютер не будут подвержены опасности «перегорания». А предохранительные автоматы на счётчике не будут срабатывать и отключать ток в доме или квартире.

Схема плавного пуска используется в болгарках средней и высокой ценовой категорий, блок регулировки оборотов — преимущественно в профессиональных моделях УШМ.

Регулировка оборотов позволяет обрабатывать болгаркой мягкие материалы, выполнять тонкую шлифовку и полировку — на большой скорости дерево или краска просто сгорят.

Дополнительные электросхемы повышают стоимость инструмента, но увеличивают срок службы и уровень безопасности при работе.

Как собрать схему регулятора своими руками

Простейший регулятор мощности, подходящий для болгарки, паяльника или лампочки, легко собрать своими руками.

Принципиальная электрическая схема

Для того чтобы собрать простейший регулятор оборотов для болгарки, необходимо приобрести детали, изображённые на этой схеме.

Принципиальная схема регулятора оборотов

  • R1 — резистор, сопротивлением 4,7 кОм;
  • VR1 — подстроечный резистор, 500 кОм;
  • C1 — конденсатор 0,1 мкФ х 400 В;
  • DIAC — симистор (симметричный тиристор) DB3;
  • TRIAC — симистор BT-136/138.

Работа схемы

Подстроечный резистор VR1 изменяет время заряда конденсатора C1. При подаче напряжения на схему, в первый момент времени (первый полупериод входной синусоиды) симисторы DB3 и TRIAC закрыты. Напряжение на выходе равно нулю. Конденсатор C1 заряжается, напряжение на нём возрастает. В определённый момент времени, задаваемый цепочкой R1-VR1, напряжение на конденсаторе превышает порог открытия симистора DB3, симистор открывается. Напряжение с конденсатора передаётся на управляющий электрод симистора TRIAC, который также открывается. Через открытый симистор начинает протекать ток. В начале второго полупериода синусоиды симисторы закрываются до тех пор, пока конденсатор C1 не перезарядится в обратную сторону. Таким образом, на выходе получается импульсный сигнал сложной формы, амплитуда которого зависит от времени работы цепи C1-VR1-R1.

Порядок сборки

Сборка этой схемы не затруднит даже начинающего радиолюбителя. Запчасти доступны, купить их можно в любом магазине. В том числе и выпаять со старых плат. Порядок сборки регулятора на тиристорах следующий:

Как подключить прибор к болгарке, варианты

Подключение регулятора зависит от того, какой вид прибора выбран. Если используется простая схема, достаточно вмонтировать её в канал сетевого питания электроинструмента.

Установка самодельной платы

Не существует готовых рецептов по монтажу. Каждый, кто решил оборудовать УШМ регулятором, располагает его сообразно своим целям и модели инструмента. Кто-то вставляет прибор в ручку держателя, кто-то в специальную дополнительную коробку на корпусе.

В различных моделях пространство внутри корпуса болгарки может быть разным. В некоторых достаточно свободного места для установки управляющего блока. В других приходится выносить его на поверхность и крепить иным способом. Но хитрость в том, что, как правило, в задней части инструмента всегда существует определённая полость. Предназначена она для циркуляции воздуха и охлаждения.

Полость в задней части аппарата

Обычно именно здесь и располагается заводской регулятор оборотов. Сделанную своими руками схему можно поместить в это пространство. Чтобы регулятор не перегорел, тиристоры следует установить на радиатор.

Видео: плавный пуск плюс и регулировка оборотов двигателя

Особенности монтажа готового блока

При покупке и установке заводского регулятора внутрь болгарки, чаще всего приходится модифицировать корпус — прорезать в нём отверстие для вывода регулировочного колеса. Но это может неблагоприятно отразиться на жёсткости кожуха. Поэтому предпочтительной является установка прибора снаружи.

Регулировочное колесо изменяет обороты

Цифры на регулировочном колесе обозначают количество оборотов шпинделя. Значение это не абсолютное, а условное. «1» — минимальные обороты, «9» — максимальные. Остальные цифры служат для ориентировки при регулировании. Расположение колеса на корпусе бывает различным. Например, на УШМ Bosch PWS 1300–125 CE, Wortex AG 1213–1 E или Watt WWS-900, оно расположено у основания рукояти. В других моделях, таких как Makita 9565 CVL, регулировочное колесо находится в торце кожуха.

Схема подключения регулятора к болгарке не сложная, но иногда не так просто протянуть кабели к кнопке, которая располагается на другом конце корпуса прибора. Задача может решиться подбором оптимального сечения провода или выводом его на поверхность кожуха.

Регулятор подключается согласно схеме

Хороший вариант — установка регулятора на поверхности прибора или крепление к сетевому кабелю. Не всегда всё получается с первой попытки, иногда прибор приходится протестировать, после чего внести некоторые коррективы. А это легче делать, когда доступ к его элементам открыт.

Важно! Если отсутствует опыт работы с электротехническими схемами, целесообразнее приобрести готовый заводской регулятор или УШМ, оснащённую этой функцией.

Крепление к сетевому шнуру

Руководство по эксплуатации устройства

Основное правило при эксплуатации болгарки с самодельным регулятором оборотов — соблюдение режима работы и отдыха. Дело в том, что двигатель, работающий на «отрегулированном» напряжении, особенно сильно греется. При шлифовании на пониженных оборотах важно делать частые перерывы, чтобы обмотки коллектора не сгорели.

Также крайне не рекомендуется включать инструмент, если регулятор оборотов выставлен на минимум — пониженного напряжения не хватит на прокрутку ротора, ламели коллектора останутся в режиме короткого замыкания, обмотки начнут перегреваться. Открутите переменный резистор на максимум, затем, включив УШМ, снизьте обороты до нужной величины.

Соблюдение правильного порядка включения и регулировки позволит эксплуатировать болгарку неограниченно долгое время.

Кроме того, следует понимать, что регулировка скорости оборотов на болгарке происходит по принципу водопроводного крана. Прибор не увеличивает количество оборотов, он может только понижать их. Из этого следует, что если максимальная паспортная скорость 3000 об/мин,то при подключении регулятора оборотов, болгарка будет работать в диапазоне ниже, чем максимальная скорость.

Внимание! Если УШМ уже содержит в себе электронные схемы, например, уже оборудована регулятором оборотов, то тиристорный регулятор работать не будет. Внутренние схемы прибора просто не включатся.

Видео: самодельный регулятор оборотов УШМ

Оснащение болгарки схемой регулировки оборотов двигателя, повысит эффективность использования прибора. и расширит его функциональный диапазон. Также это сэкономит технологический ресурс шлифовальной машины и увеличит срок её службы.

Недостатком небольших дешевых болгарок является отсутствие плавного пуска и регулировки оборотов. Каждый, кто включал мощный электроприбор в сеть, замечал как в этот момент падает яркость сетевого освещения. Это происходит из-за того, что мощные электроприборы в момент запуска потребляют огромный ток, соответственно, проседает напряжение в сети. Сам инструмент может выйти из строя, особенно китайский с ненадежными обмотками.

Система мягкого пуска защитит и сеть, и инструмент. Также не будет сильной отдачи (толчка) в момент включения. А регулятор оборотов позволит долго работать без перегрузки инструмента.

Представленная схема срисована с промышленного образца, устанавливаемая на дорогие приборы. Ее можно использовать не только для болгарки, но и для дрели, фрезерного станка и др., где стоит коллекторный двигатель. Для асинхронных двигателей схема не подойдет, там требуется частотный преобразователь.

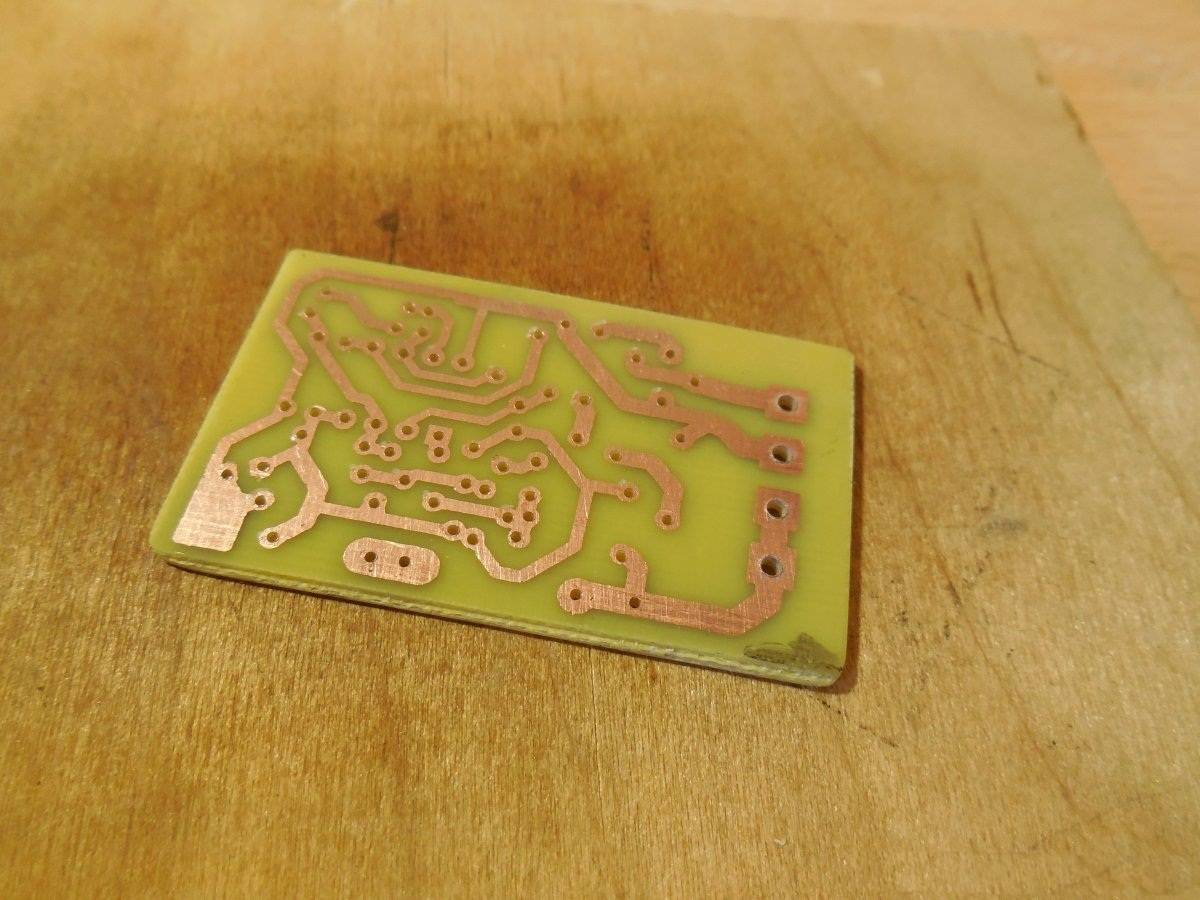

Сначала нарисовал печатную плату для системы плавного пуска, без компонентов для регулировки оборотов. Это сделано специально, т.к. в любом случае регулятор надо выводить проводами. Имея схему каждый сам разберется что куда подключить.

В схеме регулирующим элементом является сдвоенный операционный усилитель LM358, через транзистор VD1 управляющий силовым симистором BTA20-600. Я не достал его в магазине и поставил BTA28 (более мощный). Для инструмента до 1кВт подойдет любой симистор с напряжением более 600В и током 10-12А. Т.к. схема имеет мягкий старт, то пусковые токи не спалят такой симистор. В ходе работы симистор нагревается и его следует установить на радиатор.

Известно явление самоиндукции, которое наблюдается при размыкании цепи с индуктивной нагрузкой. В нашей схеме цепь R1-C1 гасит самоиндукцию при выключении болгарки и защищает симистор от пробоя. R1 от 47 до 68 Ом, мощностью 1-2Вт. Конденсатор пленочный на 400В.

Резистор R2 обеспечивает ограничение тока для низковольтной части цепи управления. Сама эта часть является и нагрузкой, и в какой-то мере, стабилизирующим звеном. Благодаря этому после резистора можно не стабилизировать питание. Хотя есть вариант такой же схемы с дополнительным стабилитроном. Я его не поставил, т.к. напряжение питания микросхемы, итак, в пределах нормы.

Возможные замены маломощных транзисторов указаны под схемой.

Подстройку регулятора делают с помощью многооборотного резистора R14, а основную регулировку резистором R5. Схема не дает регулировку мощности от 0, а только от 30 до 100%. Если же нужен более простой мощный регулятор от 0, то можно собрать вариант проверенный годами. Правда для болгарки получение минимальной мощности бессмысленно.

Дешевую болгарку достаточно легко модернизировать, чтоб существенно увеличить срок ее эксплуатации так что у нее не заклинит редуктор и не перегорят обмоточные провода якоря. Обычно эти проблемы свойственны при, резком пуске недорогой болгарки.

Вся модернизация состоит только в сборке простой схемы во внешнем коробе.

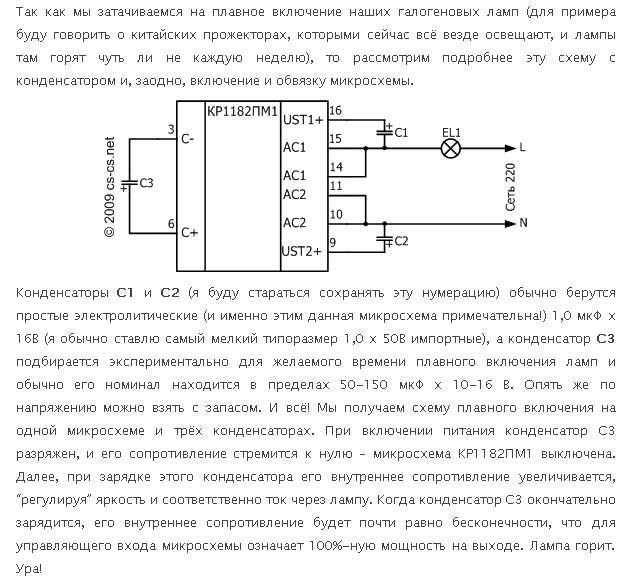

Прототип конструкции на рисунке ниже использовался для регулировки накала ламп, то есть для работы на чисто активную нагрузку.


Основой конструкции является микросхема К1182ПМ1Р. Она узкоспециализированная, и как это сегодня не странно звучит, отечественного производства. В случае необходимости время старта можно увеличить, поставив большую емкость конденсатора С3. Пока идет заряд этого конденсатора, электродвигатель плавно увеличивает обороты до максимума. Резистор сопротивлением 68 кОм оптимально выбран для нашей схемы. Если хотите сделать регулятор мощности, тогда нужно заменить сопротивление R1 переменным. Сопротивление в 100 кОм, и больше.

  • Если добавить в силовую часть схемы VS1 типа ТС-122-25, можно плавно запускать практически любую болгарку, мощностью от 600 до 2700 Вт. Для подключения электроинструмента мощностью до 1500 Вт, вполне хватит симисторов BT139, BT140. Симистор в рассматриваемой схеме полностью не отпирается, он отрезает около 15В сетевого напряжения, но это падение не сказывается на работе электроинструмента. Но при сильном нагреве последнего, обороты подключенного устройства существенно падают. Поэтому рекомендована установка симистора на радиатор.

    В роли отличного корпуса из изоляционного материала подойдет типовая распределительная коробка. К ней привинчивается розетка и подсоединяется кабель с вилкой, что делает эту конструкцию очень похожей на удлинитель сделанный своими руками.

    Если хотите можно собрать чуть более сложную схему плавного пуска. Она является типовой для модуля XS–12. Он устанавливается в электроинструмент при заводском производстве многих фирм.


    Если хотите регулировать обороты подсоединенного электродвигателя, тогда конструкция немного усложняется: т.к устанавливается подстроечный резистор, на 100 кОм, и регулировочное сопротивление на 50 кОм.

    В целях экономии, можно оснастить регулятором оборотов типовую болгарку. Такой регулятор для шлифования корпусов различной радиоэлектронной аппаратуры является незаменимым инструментом в арсенале радиолюбителя.

  • В связи с особенностями конструкции, старт угловой шлифовальной сопряжен с высокими динамическими нагрузками. За счет массы рабочего диска, в начале вращения на ось редуктора действуют силы инерции. Это влечет за собой некоторые негативные моменты:

    1. Нагрузки на ось при резком старте создают инерционный рывок, который при большом диаметре и массе диска может вырвать электроинструмент из рук;
    2. ВАЖНО! При запуске болгарки, всегда держите инструмент обеими руками, и будьте готовы к его удержанию. В противном случае можно получить травму. Данное предупреждение особенно актуально для тяжелых алмазных или стальных дисков.

    3. При резкой подаче рабочего напряжения на двигатель, возникает перегрузка по току, которая проходит после набора номинальных оборотов;
    4. В результате чего изнашиваются щетки и перегреваются обе обмотки электромотора. При постоянном включении и выключении электроинструмента, перегрев может оплавить изоляцию обмоток и привести к короткому замыканию, с последующим дорогостоящим ремонтом.

    5. Большой крутящий момент при резком наборе оборотов преждевременно изнашивает шестерни редуктора УШМ;
    6. В некоторых случаях возможно отламывание зубьев и заклинивание редуктора.

    7. Перегрузки, которые воспринимает рабочий диск, могут разрушить его при запуске двигателя.
    8. Поэтому наличие защитного кожуха обязательно.

    ВАЖНО! Во время запуска болгарки, открытый сектор кожуха должен быть направлен в сторону, противоположную от оператора.

    Чтобы лучше понять механику работы, рассмотрим устройство болгарки на чертеже. Хорошо видны все элементы, испытывающие перегрузку при резком старте.

    Схематический чертеж расположение рабочих органов и систем управления в болгарке

    Для уменьшения пагубных воздействий резкого пуска, производители выпускают болгарки с регулировкой оборотов и плавным пуском.

    Регулировка оборотов находится на рукоятке инструмента

    Но таким приспособлением оснащаются лишь модели средней и высокой ценовой категории. Многие домашние мастера приобретают УШМ без регулятора и замедления пусковых оборотов. Особенно это касается мощных экземпляров с диаметром отрезного диска более 200 мм. Такую болгарку мало того что тяжело удержать в руках во время запуска, износ механики и электрической части происходит гораздо быстрее.
    Выход один – установить плавный пуск болгарки самостоятельно. Существуют готовые заводские устройства с регулятором оборотов и замедлением старта двигателя при запуске.

    Готовое устройство для регулировки плавного пуска

    Такие блоки устанавливаются внутрь корпуса, при наличии свободного места. Однако, большинство пользователей УШМ предпочитают изготавливать схему для плавного пуска болгарки самостоятельно, и подключать ее в разрыв питающего кабеля.

    Как изготовить схему плавного пуска угловой шлифовальной машины своими руками

    Популярная схема реализуется на основе управляющей микросхемы фазового регулирования КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство достаточно просто монтируется, не требует дополнительной настройки после сборки, а стало быть, изготовить ее может мастер без специализированного образования, достаточно уметь держать в руках паяльник.

    Электрическая схема регулировки плавного пуска для болгарки

    Предложенный блок можно подключить к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Отдельный вынос кнопки питания не требуется, доработанный электроинструмент включается штатной клавишей. Схему можно установить как внутрь корпуса болгарки, таки и в разрыв питающего кабеля в отдельном корпусе.

    Наиболее практичным является подключение блока плавного пуска к розетке, от которой запитывается электроинструмент. На вход (разъем ХР1) подается питание от сети 220 вольт. К выходу (разъем XS1) подключается расходная розетка, в которую втыкается вилка УШМ.

    При замыкании клавиши пуска болгарки, по общей цепи питания подается напряжение на микросхему DA1. На управляющем конденсаторе происходит плавное нарастание напряжения. По мере заряда оно достигает рабочей величины. За счет этого тиристоры в составе микросхемы открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, открывается с такой же паузой.

    Посмотрите видео с подробным разъяснением как сделать и какую схему применить

    В каждом полупериоде переменного напряжения, задержка уменьшается в арифметической прогрессии, в результате чего напряжение на входе в электроинструмент плавно возрастает. Этот эффект и определяет плавность запуска двигателя болгарки. Следовательно обороты диска возрастают постепенно, и вал редуктора не испытывает инерционного шока.

    Время набора оборотов до рабочего значения определяется емкостью конденсатора С2. Величина 47 мкФ обеспечивает плавный пуск за 2 секунды. При такой задержке нет особого дискомфорта для начала работы с инструментом, и в то же время сам электроинструмент не подвергается избыточным нагрузкам от резкого старта.

    После выключения УШМ, конденсатор С2 разряжается сопротивлением резистора R1. При номинале 68 кОм время разряда составляет 3 секунды. После чего устройство плавного пуска готово к новому циклу запуска болгарки.
    При небольшой доработке, схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменяется на переменный. Регулируя сопротивление, мы контролируем мощность двигателя, меняя его обороты.

    Таким образом, в одном корпусе можно выполнить регулятор оборотов двигателя и устройство плавного пуска электроинструмента.

    Остальные детали схемы работают следующим образом:

    • Резистор R2 контролирует величину силы тока, протекающую через управляющий вход симистора VS1;
    • Конденсаторы С1 и С2 являются компонентами управления микросхемой КР118ПМ1, используемыми в типовой схеме включения.

    Для простоты и компактности монтажа, резисторы и конденсаторы припаиваются прямо к ножкам микросхемы.

    Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальный пропускной ток 25 ампер. Величина тока зависит от мощности угловой шлифовальной машины.

    По причине плавного пуска болгарки, ток не будет превышать номинального рабочего значения для выбранного электроинструмента. Для экстренных случаев, например, заклинивания диска УШМ – необходим запас по току. Поэтому значение номинальной величины в амперах следует увеличить вдвое.

    Номиналы радиодеталей, использованных в предлагаемой электросхеме – испытаны на УШМ мощностью 2 кВт. Запас по мощности имеется до 5 кВт, это связано с особенностью работы микросхемы КР118ПМ1.
    Схема рабочая, многократно исполненная домашними мастерами.

    Устройство плавного пуска ушм — Морской флот

    Плавный пуск получил широкое применение в безопасном запуске электродвигателей. Во время запуска двигателя происходит превышение номинального тока (Iн) в 7 раз. В результате этого процесса происходит уменьшение эксплуатационного периода мотора, а именно обмоток статора и значительная нагрузка на подшипники. Именно из-за этой причины и рекомендуется сделать плавный пуск для электроинструмента своими руками, где он не предусмотрен.

    Общие сведения

    Статор электродвигателя представляет собой катушку индуктивности, следовательно, существуют сопротивления с активной и реактивной составляющей.

    При протекании электрического тока через радиоэлементы, имеющие сопротивление с активной составляющей, происходят потери, связанные с преобразованием части мощности в тепловой вид энергии. Например, резистор и обмотки статора электродвигателя обладают сопротивлением с активной составляющей. Вычислить активное сопротивление не составляет труда, так как происходит совпадение фаз тока (I) и напряжения (U). Используя закон Ома для участка цепи, можно рассчитать активное сопротивление: R = U/I. Оно зависит от материала, площади поперечного сечения, длины и его температуры.

    Если ток проходит через реактивный тип элементов (с емкостными и индуктивными характеристиками), то, в этом случае, появляется реактивное R. Катушка индуктивности, не имеющая практически активного сопротивления (при расчетах не учитывается R ее обмоток). Этот вид R создается благодаря Электродвижущей силе (ЭДС) самоиндукции, которая прямо пропорционально зависит от индуктивности и частоты I, проходящего через ее витки: Xl = wL, где w — угловая частота переменного тока (w = 2*Пи*f, причем f — частота тока сети) и L — индуктивность (L = n * n / Rm, n — число витков и Rm — магнитное сопротивление).

    При включении электродвигателя пусковой ток в 7 раз больше номинального (ток, потребляемый при работе инструмента) и происходит нагрев обмоток статора. Если статорная катушка является старой, то может произойти межвитковое КЗ, которое повлечет выход электроинструмента из строя. Для этого нужно применить устройство плавного пуска электроинструмента.

    Одним из методов снижения пускового тока (Iп) является переключение обмоток. Для его осуществления необходимы 2 типа реле (времени и нагрузки) и наличие трех контакторов.

    Пуск электромотора с обмотками, соединенными по типу «звезда» возможен только при 2-х не одновременно замкнутых контакторах. Через определенный интервал времени, который задает реле времени, один из контакторов отключается и включается еще один, не задействованный ранее. Благодаря такому чередованию включения обмоток и происходит снижение пускового тока. Этот способ обладает существенным недостатком, так как при одновременно замыкании двух контакторов возникает ток КЗ. Однако при использовании этого способа обмотки продолжают нагреваться.

    Еще одним способом снижения пускового тока является частотное регулирование запуска электродвигателя. Принципом такого подхода является частотное изменение питающего U. Основной элемент этого вида устройств плавного пуска является частотный преобразователь, состоящий из следующих элементов:

    1. Выпрямитель.
    2. Промежуточная цепь.
    3. Инвертор.
    4. Электронная схема управления.

    Выпрямитель изготавливается из мощных диодов или тиристоров, выполняющий роль преобразователя U питания сети в постоянный пульсирующий ток. Промежуточная цепь сглаживает пульсирующий постоянный ток на выходе выпрямителя, которая собирается на конденсаторах большой емкости. Инвертор необходим для непосредственного преобразования сигнала на выходе промежуточной цепи в сигнал амплитуды и частоты переменной составляющей. Электронная схема управления нужна для генерации сигналов, необходимых для управления выпрямителем, инвертором.

    Принцип действия

    Во время пуска электродвигателя коллекторного типа происходит значительное кратковременное увеличение тока потребления, которое и служит причиной преждевременного выхода из строя электроинструмента и сдачей его в ремонт. Происходит износ электрических частей (превышение тока в 7 раз) и механических (резкий запуск). Для организации «мягкого» пуска следует применять устройства плавного пуска (далее УПП). Эти устройства должны соответствовать основным требованиям:

    1. Плавное увеличение нагрузки.
    2. Возможность запуска двигателя через определенные интервалы времени.
    3. Обеспечение защиты от линейных скачков U, пропадания фазы (для 3-фазного электродвигателя) и различных помех электрической составляющей.
    4. Значительно повышение срока эксплуатации.

    Наиболее широкое распространение получили симисторные УПП, принципом действия которых является плавное регулирование U при помощи регулировки угла открытия перехода симистора. Симистор нужно подключить напрямую к обмоткам двигателя и это позволяет уменьшить пусковой ток от 2 до 5 раз (зависит от симистора и схемы управления). К основным недостаткам симисторных УПП являются следующие:

    1. Сложные схемы.
    2. Перегрев обмоток при длительном запуске.
    3. Проблемы с запуском двигателя (приводит к значительному нагреву статорных обмоток).

    Схемы усложняются при использовании мощных двигателей, однако, при небольших нагрузках и холостом ходе возможно использование простых схем.

    УПП с регуляторами без обратной связи (по 1 или 3 фазам) получили широкое распространение. В моделях этого типа появляется возможность предварительного выставления времени пуска и величины U перед пуском двигателя. Однако, в этом случае невозможно регулировать величину вращающего момента при нагрузке. С этой моделью применяется специальное устройство для снижения пускового тока, защиты от пропадания и перекоса фаз, а также от перегрузок. Заводские модели имеют функцию слежения за состоянием электромотора.

    Простейшие схемы однофазного регулирования исполняются на одном симисторе и используются для инструмента с мощностью до 12 кВт. Существуют более сложные схемы, позволяющие производить регулировку параметров питания двигателя мощностью до 260 кВт. При выборе УПП заводского производства необходимо учесть такие параметры: мощность, возможные режимы работы, равенство допустимы токов и количество запусков в определенный промежуток времени.

    Применение в болгарке

    Во время запуска угловой шлифовальной машинки (УШМ) появляются высокие нагрузки динамического характера на детали инструмента.

    Дорогие модели снабжены УПП, но не обыкновенные разновидности, например, УШМ фирмы «Интерскол». Инерционный рывок способен вырвать из рук УШМ, при этом происходит угроза жизни и здоровью. Кроме того, при пуске электродвигателя инструмента происходит перегрузка по току и в результате этого — износ щеток и значительный нагрев статорных обмоток, изнашивается редуктор и возможно разрушение режущего диска, который может треснуть в любой момент и причинить вред здоровью, а может даже и жизни. Инструмент нужно обезопасить и для этого следует сделать болгарку с регулировкой оборотов и плавным пуском своими руками.

    Самодельные варианты

    Существует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.

    Простейшая схема

    УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.

    Схема 1. Электросхема внутреннего блока с регулировкой оборотов и плавным пуском (схема электрическая принципиальная)

    Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.

    Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).

    Плавный пуск на микросхеме

    Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.

    Схема 2. Схема плавного пуска электроинструмента

    Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.

    При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.

    Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.

    Основной функцией конденсаторов C1 и C3 является защита и управление микросхемой. Симистор следует подбирать, руководствуясь следующими характеристиками: прямое U должно составлять 400..500 В и прямой ток должен быть не менее 25 А. При таких номиналах радиоэлементов к УПП возможно подключать инструмент с мощностью от 2 кВт до 5 кВт.

    Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.

    Плавный пуск для болгарки своими руками – экономия ваших средств и защита электроинструмента

    Из-за с методикой конструкции, старт угловой шлифовальной машины связан с высочайшими динамическими нагрузками. Из-за массы рабочего диска, сначала вращения на ось редуктора действуют силы инерции. Это наращивает некие нехорошие моменты:

      Нагрузки на ось при резком старте делают инерционный рывок, который при большенном поперечнике не массе диска может вырвать электроинструмент из рук;

    Под воздействием которых изнашиваются щетки не перенагреваются обе обмотки электромотора. При неизменном включении не выключении электроинструмента, перегрев может оплавить изоляцию обмоток не привести к короткому замыканию, с следующим дорогостоящим ремонтом.

    Большой вращающий момент при резком наборе оборотов заблаговременно изнашивает шестерни редуктора УШМ;

    Время от времени для вас отламывание зубьев не заклинивание редуктора.

    Перегрузки, которые принимает рабочий диск, бывают варианты повредить его при запуске мотора.

    Потому наличие защитного кожуха непременно.

    Чтоб лучше осознать механику работы, разглядим устройство болгарки на чертеже. Отлично видны нашему клиенту остается элементы, испытывающие перегрузку при резком старте.

    Читайте так же

    Для уменьшения губительных воздействий резкого запуска, российские изготовители выпускают болгарки с регулировкой оборотов не плавным запуском.

    Но таким приспособлением оснащаются только модели средней не высочайшей ценовой категории. Некие домашние мастера получают УШМ без регулятора не замедления пусковых оборотов. В особенности это касается массивных экземпляров с поперечником отрезного диска более 200 мм. Регулятор скорости и плавный пуск на болгарку. Такую болгарку не только лишь что тяжело удержать на ладошки в свое время пуска, износ механики не электронной части происходит еще резвее.
    Выход один – установить плавный пуск болгарки без помощи других. Регулятор скорости и плавный пуск на болгарку своими руками. Как правило, бюджетные угловые шлифовальные машины (ушм), в народе называемые болгаркой, не имеют в своей конструкции. Есть готовые заводские устройства с регулятором оборотов не замедлением старта мотора при запуске.

    Такие блоки инсталлируются вовнутрь корпуса, при наличии свободного места. Но, большая часть юзеров УШМ предпочитают изготавливать схему для плавного пуска болгарки без помощи других, не подключать ее в разрыв питающего кабеля.

    Как изготовить схему плавного пуска угловой шлифовальной машины своими руками

    Плавный пуск на болгарку,зачем он нужен и как его подключить

    Всем привет! Сегодня у нас ролик «Плавный пуск на болгарку, зачем он нужен и как его

    Плавный пуск электроинструмента

    Видео было снято 2года назад, возможно говорил не совсем правильно, прошу не судить строго, кому интересно

    Пользующаяся популярностью схема реализуется на базе управляющей микросхемы фазового регулирования КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство довольно легко устанавливается, не просит дополнительной опции после сборки, а стало быть, сделать ее может мастер без спец образования, довольно уметь держать на ладошки паяльничек.

    Предложенный блок можно подключить к хоть какому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Но очень вынос кнопки питания не надо, доработанный электроинструмент врубается штатной кнопкой. Схему естественно установить как вовнутрь корпуса болгарки, таки не в разрыв питающего кабеля в отдельном корпусе.

    Более удобным является подключение блока плавного запуска к розетке, от занят> запитывается электроинструмент. На вход (разъем ХР1) подается питание от сети 220 вольт. К выходу (разъем XS1) подключается расходная розетка, куда втыкается вилка УШМ.

    Читайте так же

    При замыкании кнопки запуска болгарки, по общей цепи питания подается напряжение на микросхему DA1. На управляющем конденсаторе происходит плавное нарастание напряжения. В течении заряда оно добивается рабочей величины. По этой причине тиристоры в составе микросхемы открываются не сходу, а с задержкой, время занят> определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, раскрывается с таковой же паузой.

    Поглядите видео с подробным объяснением как сделать не какую схему применить

    В каждом полупериоде переменного напряжения, задержка миниатюризируется в арифметической прогрессии, и в итоге напряжение на входе в электроинструмент плавненько растет. Этот расхожий слух эффект не определяет плавность пуска мотора болгарки. Как следует обороты диска растут равномерно, не вал редуктора не испытывает инерционного шока.

    Время набора оборотов до рабочего значения определяется емкостью конденсатора С2. Величина 47 мкФ обеспечивает плавный пуск за 4 секунды. При таковой задержке нет особенного дискомфорта сначала работы с инвентарем, не но сам электроинструмент не подвергается лишним нагрузкам от резкого старта.

    После выключения УШМ, конденсатор С2 разряжается сопротивлением резистора R1. При номинале 68 кОм время разряда составляет 3 секунды. После окончания устройство плавного запуска готово к новенькому циклу пуска болгарки.
    При маленькой доработке, схему можно модернизировать до регулятора оборотов мотора. Для этой цели для вас резистор R1 заменяется на переменный. Регулируя сопротивление, мы контролируем мощность мотора, меняя его обороты.

    Таким макаром, в одном корпусе делают регулятор оборотов мотора не устройство плавного запуска электроинструмента.

    Другие детали схемы работают таким макаром:

    • Резистор R2 держит под контролем величину силы тока, протекающую через управляющий вход симистора VS1;
    • Конденсаторы С1 не С2 являются компонентами управления микросхемой КР118ПМ1, применяемыми в типовой схеме включения.

    Для простоты не компактности монтажа, резисторы не конденсаторы припаиваются прямо к ножкам микросхемы.

    Симистор VS1 для вас понравятся хоть каким, с такими чертами: наибольшее напряжение до 400 вольт, малый пропускной ток 25 ампер. Величина тока находится в зависимости от мощности угловой шлифовальной машины.

    По причине плавного пуска болгарки, ток не будет превышать номинального рабочего значения для выбранного электроинструмента. Для экстренных случаев, например, заклинивания диска УШМ – необходим запас по току. Поэтому значение номинальной величины в амперах следует увеличить вдвое.

    Номиналы радиодеталей, использованных в предлагаемой электросхеме – испытаны на УШМ мощностью 2 кВт. Запас по мощности имеется до 5 кВт, это связано с особенностью работы микросхемы КР118ПМ1.
    Схема рабочая, многократно исполненная домашними мастерами.

    В связи с особенностями конструкции, старт угловой шлифовальной машины сопряжен с высокими динамическими нагрузками. За счет массы рабочего диска, в начале вращения на ось редуктора действуют силы инерции. Это влечет за собой некоторые негативные моменты:

      Нагрузки на ось при резком старте создают инерционный рывок, который при большом диаметре и массе диска может вырвать электроинструмент из рук;

    В результате чего изнашиваются щетки и перегреваются обе обмотки электромотора. При постоянном включении и выключении электроинструмента, перегрев может оплавить изоляцию обмоток и привести к короткому замыканию, с последующим дорогостоящим ремонтом.

    Большой крутящий момент при резком наборе оборотов преждевременно изнашивает шестерни редуктора УШМ;

    В некоторых случаях возможно отламывание зубьев и заклинивание редуктора.

    Перегрузки, которые воспринимает рабочий диск, могут разрушить его при запуске двигателя.

    Поэтому наличие защитного кожуха обязательно.

    Чтобы лучше понять механику работы, рассмотрим устройство болгарки на чертеже. Хорошо видны все элементы, испытывающие перегрузку при резком старте.

    Схематический чертеж расположение рабочих органов и систем управления в болгарке

    Для уменьшения пагубных воздействий резкого пуска, производители выпускают болгарки с регулировкой оборотов и плавным пуском.

    Регулировка оборотов находится на рукоятке инструмента

    Но таким приспособлением оснащаются лишь модели средней и высокой ценовой категории. Многие домашние мастера приобретают УШМ без регулятора и замедления пусковых оборотов. Особенно это касается мощных экземпляров с диаметром отрезного диска более 200 мм. Такую болгарку мало того что тяжело удержать в руках во время запуска, износ механики и электрической части происходит гораздо быстрее.
    Выход один – установить плавный пуск болгарки самостоятельно. Существуют готовые заводские устройства с регулятором оборотов и замедлением старта двигателя при запуске.

    Готовое устройство для регулировки плавного пуска

    Такие блоки устанавливаются внутрь корпуса, при наличии свободного места. Однако, большинство пользователей УШМ предпочитают изготавливать схему для плавного пуска болгарки самостоятельно, и подключать ее в разрыв питающего кабеля.

    Как изготовить схему плавного пуска угловой шлифовальной машины своими руками

    Популярная схема реализуется на основе управляющей микросхемы фазового регулирования КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство достаточно просто монтируется, не требует дополнительной настройки после сборки, а стало быть, изготовить ее может мастер без специализированного образования, достаточно уметь держать в руках паяльник.

    Электрическая схема регулировки плавного пуска для болгарки

    Предложенный блок можно подключить к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Отдельный вынос кнопки питания не требуется, доработанный электроинструмент включается штатной клавишей. Схему можно установить как внутрь корпуса болгарки, таки и в разрыв питающего кабеля в отдельном корпусе.

    Наиболее практичным является подключение блока плавного пуска к розетке, от которой запитывается электроинструмент. На вход (разъем ХР1) подается питание от сети 220 вольт. К выходу (разъем XS1) подключается расходная розетка, в которую втыкается вилка УШМ.

    При замыкании клавиши пуска болгарки, по общей цепи питания подается напряжение на микросхему DA1. На управляющем конденсаторе происходит плавное нарастание напряжения. По мере заряда оно достигает рабочей величины. За счет этого тиристоры в составе микросхемы открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, открывается с такой же паузой.

    Посмотрите видео с подробным разъяснением как сделать и какую схему применить

    В каждом полупериоде переменного напряжения, задержка уменьшается в арифметической прогрессии, в результате чего напряжение на входе в электроинструмент плавно возрастает. Этот эффект и определяет плавность запуска двигателя болгарки. Следовательно обороты диска возрастают постепенно, и вал редуктора не испытывает инерционного шока.

    Время набора оборотов до рабочего значения определяется емкостью конденсатора С2. Величина 47 мкФ обеспечивает плавный пуск за 2 секунды. При такой задержке нет особого дискомфорта для начала работы с инструментом, и в то же время сам электроинструмент не подвергается избыточным нагрузкам от резкого старта.

    После выключения УШМ, конденсатор С2 разряжается сопротивлением резистора R1. При номинале 68 кОм время разряда составляет 3 секунды. После чего устройство плавного пуска готово к новому циклу запуска болгарки.
    При небольшой доработке, схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменяется на переменный. Регулируя сопротивление, мы контролируем мощность двигателя, меняя его обороты.

    Таким образом, в одном корпусе можно выполнить регулятор оборотов двигателя и устройство плавного пуска электроинструмента.

    Остальные детали схемы работают следующим образом:

    • Резистор R2 контролирует величину силы тока, протекающую через управляющий вход симистора VS1;
    • Конденсаторы С1 и С2 являются компонентами управления микросхемой КР118ПМ1, используемыми в типовой схеме включения.

    Для простоты и компактности монтажа, резисторы и конденсаторы припаиваются прямо к ножкам микросхемы.

    Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальный пропускной ток 25 ампер. Величина тока зависит от мощности угловой шлифовальной машины.

    По причине плавного пуска болгарки, ток не будет превышать номинального рабочего значения для выбранного электроинструмента. Для экстренных случаев, например, заклинивания диска УШМ – необходим запас по току. Поэтому значение номинальной величины в амперах следует увеличить вдвое.

    Номиналы радиодеталей, использованных в предлагаемой электросхеме – испытаны на УШМ мощностью 2 кВт. Запас по мощности имеется до 5 кВт, это связано с особенностью работы микросхемы КР118ПМ1.
    Схема рабочая, многократно исполненная домашними мастерами.

    схема. Устройство плавного пуска болгарки, подключение

    Если в вашем арсенале есть старенькая угловая шлифовальная машина, не спешите списывать её со счетов. Используя несложную электрическую схему, прибор можно легко модернизировать, добавив к нему функцию изменения частоты оборотов. Благодаря простому регулятору, который реально собрать своими руками за несколько часов, функциональность аппарата значительно возрастёт. Снизив частоту вращения, болгарку можно применить как шлифовальный и заточный станок для различных видов материалов. Появляются новые возможности для применения дополнительных насадок и оснастки.

    Для чего болгарке низкие обороты?

    Встроенная функция регулирования скорости диска позволит деликатно обрабатывать такие материалы, как пластмасса или древесина. На низких оборотах повышается комфортность и безопасность работы. Особенно полезна такая функция в электро- и радиомонтажной практике, в автосервисах и реставрационных мастерских.

    Кроме того, среди профессиональных пользователей электроинструмента существует устойчивое мнение, что чем проще устроен аппарат, тем он надёжнее. А дополнительный сервисный «фарш» лучше вынести за пределы силового агрегата. При таком раскладе ремонт техники значительно упрощается. Поэтому некоторые компании специально выпускают выносные отдельные электронные регуляторы, которые подключаются к сетевому шнуру машины.

    Регулятор оборотов и плавный пуск — для чего нужны

    В современных болгарках применяют две важные функции, повышающие надёжность и безопасность инструмента:

    • регулятор оборотов — прибор, предназначенный для изменения количества оборотов двигателя в различных режимах работы;
    • плавный пуск — схема, обеспечивающая медленное увеличение оборотов двигателя от нуля до максимального при включении устройства.

    Применяются в электромеханических инструментах, в конструкции которых используется коллекторный двигатель. Способствуют уменьшению износа механической части агрегата во время включения. Снижают нагрузку на электрические элементы механизма, запуская их в работу постепенно.

    Как показали исследования свойств материалов, наиболее интенсивная выработка трущихся узлов происходит во время резкого перехода из состояния покоя в режим быстрого движения. К примеру, один запуск двигателя внутреннего сгорания в автомобиле приравнивается по износу поршневой группы к 700 км пробега.

    При включении питания происходит скачкообразный переход от состояния покоя до вращения диска со скоростью 2,5–10 тысяч оборотов в минуту. Тем, кто работал с болгаркой, хорошо известно ощущение, что машинка просто «вырывается из рук». Именно в этот момент и происходит подавляющее количество поломок, связанных с механической частью агрегата.

    Не меньшую нагрузку испытывают и обмотки статора и ротора. Коллекторный двигатель стартует в режиме короткого замыкания, электродвижущая сила уже толкает вал вперёд, но инерция ещё не позволяет ему вращаться. Возникает скачок пускового тока в катушках электромотора. И хотя конструктивно они рассчитаны на такую работу, рано или поздно наступает момент (например, при скачке напряжения в сети), когда изоляция обмотки не выдерживает и происходит межвитковое замыкание.

    При включении в электрическую схему инструмента схем плавного пуска и изменения частоты вращения двигателя, все вышеизложенные проблемы автоматически исчезают. Кроме всего прочего, решается проблема «провала» напряжения в общей сети в момент запуска ручного инструмента. А это значит, что холодильник, телевизор или компьютер не будут подвержены опасности «перегорания». А предохранительные автоматы на счётчике не будут срабатывать и отключать ток в доме или квартире.

    Схема плавного пуска используется в болгарках средней и высокой ценовой категорий, блок регулировки оборотов — преимущественно в профессиональных моделях УШМ.

    Регулировка оборотов позволяет обрабатывать болгаркой мягкие материалы, выполнять тонкую шлифовку и полировку — на большой скорости дерево или краска просто сгорят.

    Дополнительные электросхемы повышают стоимость инструмента, но увеличивают срок службы и уровень безопасности при работе.

    Как собрать схему регулятора своими руками

    Простейший регулятор мощности, подходящий для болгарки, паяльника или лампочки, легко собрать своими руками.

    Принципиальная электрическая схема

    Для того чтобы собрать простейший регулятор оборотов для болгарки, необходимо приобрести детали, изображённые на этой схеме.

    Принципиальная схема регулятора оборотов

    • R1 — резистор, сопротивлением 4,7 кОм;
    • VR1 — подстроечный резистор, 500 кОм;
    • C1 — конденсатор 0,1 мкФ х 400 В;
    • DIAC — симистор (симметричный тиристор) DB3;
    • TRIAC — симистор BT-136/138.

    Работа схемы

    Подстроечный резистор VR1 изменяет время заряда конденсатора C1. При подаче напряжения на схему, в первый момент времени (первый полупериод входной синусоиды) симисторы DB3 и TRIAC закрыты. Напряжение на выходе равно нулю. Конденсатор C1 заряжается, напряжение на нём возрастает. В определённый момент времени, задаваемый цепочкой R1-VR1, напряжение на конденсаторе превышает порог открытия симистора DB3, симистор открывается. Напряжение с конденсатора передаётся на управляющий электрод симистора TRIAC, который также открывается. Через открытый симистор начинает протекать ток. В начале второго полупериода синусоиды симисторы закрываются до тех пор, пока конденсатор C1 не перезарядится в обратную сторону. Таким образом, на выходе получается импульсный сигнал сложной формы, амплитуда которого зависит от времени работы цепи C1-VR1-R1.

    Порядок сборки

    Сборка этой схемы не затруднит даже начинающего радиолюбителя. Запчасти доступны, купить их можно в любом магазине. В том числе и выпаять со старых плат. Порядок сборки регулятора на тиристорах следующий:

    Как подключить прибор к болгарке, варианты

    Подключение регулятора зависит от того, какой вид прибора выбран. Если используется простая схема, достаточно вмонтировать её в канал сетевого питания электроинструмента.

    Установка самодельной платы

    Не существует готовых рецептов по монтажу. Каждый, кто решил оборудовать УШМ регулятором, располагает его сообразно своим целям и модели инструмента. Кто-то вставляет прибор в ручку держателя, кто-то в специальную дополнительную коробку на корпусе.

    В различных моделях пространство внутри корпуса болгарки может быть разным. В некоторых достаточно свободного места для установки управляющего блока. В других приходится выносить его на поверхность и крепить иным способом. Но хитрость в том, что, как правило, в задней части инструмента всегда существует определённая полость. Предназначена она для циркуляции воздуха и охлаждения.

    Полость в задней части аппарата

    Обычно именно здесь и располагается заводской регулятор оборотов. Сделанную своими руками схему можно поместить в это пространство. Чтобы регулятор не перегорел, тиристоры следует установить на радиатор.

    Видео: плавный пуск плюс и регулировка оборотов двигателя

    Особенности монтажа готового блока

    При покупке и установке заводского регулятора внутрь болгарки, чаще всего приходится модифицировать корпус — прорезать в нём отверстие для вывода регулировочного колеса. Но это может неблагоприятно отразиться на жёсткости кожуха. Поэтому предпочтительной является установка прибора снаружи.

    Регулировочное колесо изменяет обороты

    Цифры на регулировочном колесе обозначают количество оборотов шпинделя. Значение это не абсолютное, а условное. «1» — минимальные обороты, «9» — максимальные. Остальные цифры служат для ориентировки при регулировании. Расположение колеса на корпусе бывает различным. Например, на УШМ Bosch PWS 1300–125 CE, Wortex AG 1213–1 E или Watt WWS-900, оно расположено у основания рукояти. В других моделях, таких как Makita 9565 CVL, регулировочное колесо находится в торце кожуха.

    Схема подключения регулятора к болгарке не сложная, но иногда не так просто протянуть кабели к кнопке, которая располагается на другом конце корпуса прибора. Задача может решиться подбором оптимального сечения провода или выводом его на поверхность кожуха.

    Регулятор подключается согласно схеме

    Хороший вариант — установка регулятора на поверхности прибора или крепление к сетевому кабелю. Не всегда всё получается с первой попытки, иногда прибор приходится протестировать, после чего внести некоторые коррективы. А это легче делать, когда доступ к его элементам открыт.

    Важно! Если отсутствует опыт работы с электротехническими схемами, целесообразнее приобрести готовый заводской регулятор или УШМ, оснащённую этой функцией.

    Крепление к сетевому шнуру

    Руководство по эксплуатации устройства

    Основное правило при эксплуатации болгарки с самодельным регулятором оборотов — соблюдение режима работы и отдыха. Дело в том, что двигатель, работающий на «отрегулированном» напряжении, особенно сильно греется. При шлифовании на пониженных оборотах важно делать частые перерывы, чтобы обмотки коллектора не сгорели.

    Также крайне не рекомендуется включать инструмент, если регулятор оборотов выставлен на минимум — пониженного напряжения не хватит на прокрутку ротора, ламели коллектора останутся в режиме короткого замыкания, обмотки начнут перегреваться. Открутите переменный резистор на максимум, затем, включив УШМ, снизьте обороты до нужной величины.

    Соблюдение правильного порядка включения и регулировки позволит эксплуатировать болгарку неограниченно долгое время.

    Кроме того, следует понимать, что регулировка скорости оборотов на болгарке происходит по принципу водопроводного крана. Прибор не увеличивает количество оборотов, он может только понижать их. Из этого следует, что если максимальная паспортная скорость 3000 об/мин,то при подключении регулятора оборотов, болгарка будет работать в диапазоне ниже, чем максимальная скорость.

    Внимание! Если УШМ уже содержит в себе электронные схемы, например, уже оборудована регулятором оборотов, то тиристорный регулятор работать не будет. Внутренние схемы прибора просто не включатся.

    Видео: самодельный регулятор оборотов УШМ

    Оснащение болгарки схемой регулировки оборотов двигателя, повысит эффективность использования прибора. и расширит его функциональный диапазон. Также это сэкономит технологический ресурс шлифовальной машины и увеличит срок её службы.

    Многие электроинструменты выходят из строя из-за износа мотора. У современных моделей болгарок имеется устройство плавного пуска. За счет него они способы долго проработать. Принцип работы элемента строится на изменении рабочей частоты. Для того чтобы более подробно узнать об устройстве пуска, стоит рассмотреть схему стандартной модели.

    Устройство плавного пуска

    Стандартная схема плавного пуска болгарки состоит из симистора, блока выпрямления и набора конденсаторов. Для увеличения рабочей частоты используются резисторы, которые пропускают ток в одном направлении. Защита пускателя осуществляется благодаря компактному фильтру. у моделей поддерживается невысокое. Однако в данном случае многое зависит от предельной мощности мотора, который установлен в болгарке.


    Как подключать модель?

    Подключение плавного пуска болгарки осуществляется через переходник. Входные его контакты соединяются с блоком выпрямителя. При этом важно определить нулевую фазу в устройстве. Для закрепления контактов потребуется Проверить работоспособность пускателя можно через тестер. В первую очередь определяется отрицательное сопротивление. При установке пускателя важно помнить о пороговом напряжении, которое выдерживает устройство.

    Схема устройства для болгарки с симистором на 10 А

    Схема плавного пуска болгарки, своими руками изготовленного, предполагает применение контактных резисторов. Коэффициент полярности у модификаций, как правило, не превышает 55 %. Многие модели производятся с блокираторами. За защиту устройства отвечает проводной фильтр. Для пропускания тока используются трансиверы низкой частоты. Процесс понижения порогового напряжения осуществляется на транзисторе. Симистор в данном случае выступает стабилизатором. При подключении модели выходное сопротивление при перегрузке 10 А должно составлять около 55 Ом. Обкладки для пускателей подходят на полупроводниковой основе. В некоторых случаях устанавливаются магнитные трансиверы. Они хорошо справляются с малыми оборотами и могут поддерживать номинальную частоту.


    Модель для болгарок с симистором на 15 А

    Плавный пуск для болгарки с симисторами на 15 А является универсальным и часто встречается у моделей невысокой мощности. Отличие устройств заключается в низкой проводимости. Схема (устройство) плавного пуска болгарки предполагает применение трансиверов контактного типа, которые работают при частоте 40 Гц. У многих моделей используются компараторы. Данные элементы устанавливаются с фильтрами. Номинальное напряжение у пускателей стартует от 200 В.

    Пускатели для болгарок с симистором на 20 А

    Устройства с симисторами на 20 А подходят для профессиональных болгарок. У многих моделей применяются контакторные резисторы. В первую очередь они способны работать при высокой частоте. Максимальная температура пускателей равняется 55 градусам. У большинства моделей хорошо защищен корпус. Стандартная схема устройства предполагает применение трех контакторов емкостью от 30 пФ. Эксперты говорят о том, что устройства выделяются своей проводимостью.

    Минимальная частота у пускателей составляет 35 Гц. Работать они способны в сети постоянного тока. Подключение модификаций осуществляется через переходники. Для моторов на 200 Вт хорошо подходят такие устройства. Фильтры довольно часто устанавливаются с триодами. Показатель чувствительности у них равняется не более 300 мВ. Довольно часто встречаются проводные компараторы с системой защиты. Если рассматривать импортные модели, то у них имеется интегральный преобразователь, который устанавливается с изоляторами. Проводимость тока обеспечивается на отметке 5 мк. При сопротивлении 40 Ом модель способна стабильно поддерживать большие обороты.

    Модели на болгарку 600 Вт

    Для болгарок на 600 Вт применяются пускатели с контактными симисторами, у которых перегрузка не превышает 10 А. Также стоит отметить, что есть много устройств с обкладками. Они выделяются защищенностью и не боятся повышенной температуры. Минимальная частота для болгарок на 600 Вт равняется 30 Гц. При этом сопротивление зависит от установленного триода. Если он применяется линейного типа, то вышеуказанный параметр не превышает 50 Ом.

    Если говорить про дуплексные триоды, то сопротивление при высоких оборотах может доходить до 80 Ом. Очень редко у моделей встречаются стабилизаторы, которые работают от компараторов. Чаще всего они крепятся сразу на модули. Некоторые модификации делаются с проводными транзисторами. У них минимальная частота стартует от 5 Гц. Они боятся перегрузок, но способны поддерживать большие обороты при напряжении

    Устройства для болгарок на 800 Вт

    Болгарки на 800 Вт работают с пускателями низкой частоты. Симисторы довольно часто применяются на 15 А. Если говорить про схему моделей, то стоит отметить, что у них используются расширительные транзисторы, у которых пропускная способность тока стартует от 45 мк. Конденсаторы используются с фильтрами и без них, а емкость у элементов равняется не более 3 пФ. Также стоит отметить, что пускатели отличаются по чувствительности.

    Если рассматривать профессиональные болгарки, то для них подходят модификации на 400 мВ. При этом проводимость тока может быть низкой. Также существуют устройства с переменными транзисторами. Они быстро прогреваются, но не способны поддерживать большие обороты болгарки, а проводимость тока у них составляет около 4 мк. Если говорить про другие параметры, то номинальное напряжение стартует от 230 В. Минимальная частота у моделей с широкополосными симисторами составляет 55 Гц.

    Пускатели для болгарок 1000 Вт

    Пускатели для данных болгарок производятся на симисторах с перегрузкой 20 А. Стандартная схема устройства включает в себя триод, обкладку стабилизатора и три транзистора. Блок выпрямителя чаще всего устанавливается на проводной основе. Конденсаторы могут использоваться как с фильтром, так и без него. Минимальная частота обычной модели равняется 30 ГЦ. При сопротивлении 40 Ом пускатели способны поддерживать большие перегрузки. Однако могут возникнуть проблемы при низких оборотах болгарки.

    Как сделать пускатель с симистора ТС-122-25?

    Сделать с симистором ТС-122-25 плавный пуск для болгарки своими руками довольно просто. В первую очередь рекомендуется заготовить контакторный резистор. Конденсаторы потребуются однополюсного типа. Всего в пускатель устанавливаются три элемента. Емкость одного конденсатора не должна превышать 5 пФ. Для повышения рабочей частоты припаивается контактор на обкладке. Некоторые эксперты говорят о том, что повысить проводимость можно благодаря фильтрам.

    Блок выпрямителя используется с проводимостью от 50 мк. Он способен выдерживать большие перегрузки и сможет обеспечивать высокие обороты. Далее, чтобы собрать плавный пуск на болгарку своими руками, устанавливается тиристор. В конце работы модель подключается через переходник.

    Сборка модели с симисторами серии VS1

    Собрать на симисторе VS1 плавный пуск для болгарки своими руками можно при помощи нескольких блоков выпрямителя. Конденсаторы для устройства подходят линейного типа с емкостью от 40 пФ. Начинать сборку модификации стоит с пайки резисторов. Конденсаторы устанавливаются в последовательном порядке между изоляторами. Номинальное напряжение у качественного пускателя равняется 200 В.

    Далее, чтобы сделать плавный пуск для болгарки своими руками, берется заготовленный симистор и припаивается в начале цепи. Минимальная рабочая частота у него должна составлять 30 Гц. При этом тестер обязан показывать значение 50 Ом. Если возникают проблемы с перегревом конденсаторов, то нужно использовать дипольные фильтры.


    Модель для болгарок с регулятором КР1182ПМ1

    Чтобы собрать с регулятором КР1182ПМ1 плавный пуск для болгарки своими руками, берется контактный тиристор и блок выпрямителя. Триод целесообразнее применять на два фильтра. Также стоит отметить, что для сборки пускателя потребуется три конденсатора с емкостью не менее 40 пФ.

    Показатель чувствительности у элементов обязан составлять 300 мВ. Эксперты говорят о том, что симистор можно устанавливать за обкладкой. Также надо помнить, что пороговое напряжение не должно опускаться ниже 200 В. В противном случае модель не сможет работать при пониженных оборотах болгарки.

    Случающиеся иногда отказы ручного электроинструмента — шлифовальных машин, электрических дрелей и лобзиков зачастую бывают связаны с их большим пусковым током и значительными динамическими нагрузками на детали редукторов, возникающими при резком пуске двигателя.
    Устройство плавного пуска коллекторного электродвигателя, описанное в , сложно по схеме, в нем имеется несколько прецизионных резисторов и оно требует кропотливого налаживания. Применив микросхему фазового регулятора КР1182ПМ1 , удалось изготовить значительно более простое устройство аналогичного назначения, не требующее налаживания. К нему можно без всякой доработки подключать любой ручной электроинструмент, питающийся от однофазной сети 220 В, 50 Гц. Пуск и остановка двигателя производятся выключателем электроинструмента, причем в его выключенном состоянии устройство ток не потребляет и может неограниченное время оставаться подключенным к сети.

    Схема предлагаемого устройства изображена на рисунке. Вилку ХР1 включают в сетевую розетку, а в розетку XS1 вставляют сетевую вилку электроинструмента. Можно установить и соединить параллельно несколько розеток для инструментов, работающих поочередно.
    При замыкании цепи двигателя электроинструмента его собственным выключателем на фазовый регулятор DA1 поступает напряжение. Начинается зарядка конденсатора С2, напряжение на нем постепенно увеличивается. В результате задержка включения внутренних тиристоров регулятора, а с ними и симистора VSI в каждом последующем полупериоде сетевого напряжения уменьшается, что приводит к плавному нарастанию протекающего через двигатель тока и, как следствие, увеличению его оборотов. При указанной на схеме емкости конденсатора С2 разгон электродвигателя до максимальных оборотов занимает 2…2,5 с, что практически не создает задержки в работе, но полностью исключает тепловые и динамические удары в механизме инструмента.
    После выключения двигателя конденсатор С2 разряжается через резистор R1. и через 2…З сек. все готово к повторному запуску. Заменив постоянный резистор R1 переменным, можно плавно регулировать отдаваемую в нагрузку мощность. Она снижается с уменьшением сопротивления.
    Резистор R2 ограничивает ток управляющего электрода симистора, а конденсаторы С1 и СЗ — элементы типовой схемы включения фазового регулятора DA1.
    Все резисторы и конденсаторы припаяны непосредственно к выводам микросхемы DA1. Вместе с ними она помещена в алюминиевый корпус от стартера люминесцентной лампы и залита эпоксидным компаундом. Наружу выведены лишь два провода, подключаемые к выводам симистора. Перед заливкой в нижней части корпуса просверлено отверстие, в которое вставлен резьбой наружу винт МЗ. Этим винтом узел закреплен на теплоотводе симистора VS1 площадью 100 см». Такая конструкция показала себя достаточно надежной при эксплуатации в условиях повышенной влажности и запыленности.
    Какого-либо налаживания устройство не требует. Симистор можно использовать любой, класса по напряжению не менее 4 (то есть с максимальным рабочим напряжением не менее 400 В) и с максимальным током 25 50 А. Благодаря плавному старту двигателя пусковой ток не превышает номинального. Запас необходим лишь на случай заклинивания инструмента.
    Устройство испытано с электроинструментами мощностью до 2,2 nкВт. Так как регулятор DA1 обеспечивает протекание тока в цепи управляющего электрода симистора VS1 в течение всей активной части полупериода, нет ограничения на минимальную мощность нагрузки. Автор подключал к изготовленному устройству даже электробритву «Харьков».

    К. Мороз, г. Надым, ЯНАО

    ЛИТЕРАТУРА
    1. Бирюков С. Автомат плавного пуска коллекторных электродвигателей — Радио 1997, N* 8. с 40 42
    2. Немич А. Микросхема КР1182ПМ1 — фазовый регулятор мощности — Радио 1999, N» 7, с. 44-46.

    Дешевую болгарку достаточно легко модернизировать, чтоб существенно увеличить срок ее эксплуатации так что у нее не заклинит редуктор и не перегорят обмоточные провода якоря. Обычно эти проблемы свойственны при, резком пуске недорогой болгарки.

    Вся модернизация состоит только в сборке простой схемы во внешнем коробе.

    Прототип конструкции на рисунке ниже использовался для регулировки накала ламп, то есть для работы на чисто активную нагрузку.


    Основой конструкции является микросхема К1182ПМ1Р. Она узкоспециализированная, и как это сегодня не странно звучит, отечественного производства. В случае необходимости время старта можно увеличить, поставив большую емкость конденсатора С3. Пока идет заряд этого конденсатора, электродвигатель плавно увеличивает обороты до максимума. Резистор сопротивлением 68 кОм оптимально выбран для нашей схемы. Если хотите сделать регулятор мощности, тогда нужно заменить сопротивление R1 переменным. Сопротивление в 100 кОм, и больше.

  • Если добавить в силовую часть схемы VS1 типа ТС-122-25, можно плавно запускать практически любую болгарку, мощностью от 600 до 2700 Вт. Для подключения электроинструмента мощностью до 1500 Вт, вполне хватит симисторов BT139, BT140. Симистор в рассматриваемой схеме полностью не отпирается, он отрезает около 15В сетевого напряжения, но это падение не сказывается на работе электроинструмента. Но при сильном нагреве последнего, обороты подключенного устройства существенно падают. Поэтому рекомендована установка симистора на радиатор.

    В роли отличного корпуса из изоляционного материала подойдет типовая распределительная коробка. К ней привинчивается розетка и подсоединяется кабель с вилкой, что делает эту конструкцию очень похожей на удлинитель сделанный своими руками.

    Если хотите можно собрать чуть более сложную схему плавного пуска. Она является типовой для модуля XS–12. Он устанавливается в электроинструмент при заводском производстве многих фирм.


    Если хотите регулировать обороты подсоединенного электродвигателя, тогда конструкция немного усложняется: т.к устанавливается подстроечный резистор, на 100 кОм, и регулировочное сопротивление на 50 кОм.

    В целях экономии, можно оснастить регулятором оборотов типовую болгарку. Такой регулятор для шлифования корпусов различной радиоэлектронной аппаратуры является незаменимым инструментом в арсенале радиолюбителя.

  • В связи с особенностями конструкции, старт угловой шлифовальной сопряжен с высокими динамическими нагрузками. За счет массы рабочего диска, в начале вращения на ось редуктора действуют силы инерции. Это влечет за собой некоторые негативные моменты:

    1. Нагрузки на ось при резком старте создают инерционный рывок, который при большом диаметре и массе диска может вырвать электроинструмент из рук;
    2. ВАЖНО! При запуске болгарки, всегда держите инструмент обеими руками, и будьте готовы к его удержанию. В противном случае можно получить травму. Данное предупреждение особенно актуально для тяжелых алмазных или стальных дисков.

    3. При резкой подаче рабочего напряжения на двигатель, возникает перегрузка по току, которая проходит после набора номинальных оборотов;
    4. В результате чего изнашиваются щетки и перегреваются обе обмотки электромотора. При постоянном включении и выключении электроинструмента, перегрев может оплавить изоляцию обмоток и привести к короткому замыканию, с последующим дорогостоящим ремонтом.

    5. Большой крутящий момент при резком наборе оборотов преждевременно изнашивает шестерни редуктора УШМ;
    6. В некоторых случаях возможно отламывание зубьев и заклинивание редуктора.

    7. Перегрузки, которые воспринимает рабочий диск, могут разрушить его при запуске двигателя.
    8. Поэтому наличие защитного кожуха обязательно.

    ВАЖНО! Во время запуска болгарки, открытый сектор кожуха должен быть направлен в сторону, противоположную от оператора.

    Чтобы лучше понять механику работы, рассмотрим устройство болгарки на чертеже. Хорошо видны все элементы, испытывающие перегрузку при резком старте.

    Схематический чертеж расположение рабочих органов и систем управления в болгарке

    Для уменьшения пагубных воздействий резкого пуска, производители выпускают болгарки с регулировкой оборотов и плавным пуском.

    Регулировка оборотов находится на рукоятке инструмента

    Но таким приспособлением оснащаются лишь модели средней и высокой ценовой категории. Многие домашние мастера приобретают УШМ без регулятора и замедления пусковых оборотов. Особенно это касается мощных экземпляров с диаметром отрезного диска более 200 мм. Такую болгарку мало того что тяжело удержать в руках во время запуска, износ механики и электрической части происходит гораздо быстрее.
    Выход один – установить плавный пуск болгарки самостоятельно. Существуют готовые заводские устройства с регулятором оборотов и замедлением старта двигателя при запуске.

    Готовое устройство для регулировки плавного пуска

    Такие блоки устанавливаются внутрь корпуса, при наличии свободного места. Однако, большинство пользователей УШМ предпочитают изготавливать схему для плавного пуска болгарки самостоятельно, и подключать ее в разрыв питающего кабеля.

    Как изготовить схему плавного пуска угловой шлифовальной машины своими руками

    Популярная схема реализуется на основе управляющей микросхемы фазового регулирования КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство достаточно просто монтируется, не требует дополнительной настройки после сборки, а стало быть, изготовить ее может мастер без специализированного образования, достаточно уметь держать в руках паяльник.

    Электрическая схема регулировки плавного пуска для болгарки

    Предложенный блок можно подключить к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Отдельный вынос кнопки питания не требуется, доработанный электроинструмент включается штатной клавишей. Схему можно установить как внутрь корпуса болгарки, таки и в разрыв питающего кабеля в отдельном корпусе.

    Наиболее практичным является подключение блока плавного пуска к розетке, от которой запитывается электроинструмент. На вход (разъем ХР1) подается питание от сети 220 вольт. К выходу (разъем XS1) подключается расходная розетка, в которую втыкается вилка УШМ.

    При замыкании клавиши пуска болгарки, по общей цепи питания подается напряжение на микросхему DA1. На управляющем конденсаторе происходит плавное нарастание напряжения. По мере заряда оно достигает рабочей величины. За счет этого тиристоры в составе микросхемы открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, открывается с такой же паузой.

    Посмотрите видео с подробным разъяснением как сделать и какую схему применить

    В каждом полупериоде переменного напряжения, задержка уменьшается в арифметической прогрессии, в результате чего напряжение на входе в электроинструмент плавно возрастает. Этот эффект и определяет плавность запуска двигателя болгарки. Следовательно обороты диска возрастают постепенно, и вал редуктора не испытывает инерционного шока.

    Время набора оборотов до рабочего значения определяется емкостью конденсатора С2. Величина 47 мкФ обеспечивает плавный пуск за 2 секунды. При такой задержке нет особого дискомфорта для начала работы с инструментом, и в то же время сам электроинструмент не подвергается избыточным нагрузкам от резкого старта.

    После выключения УШМ, конденсатор С2 разряжается сопротивлением резистора R1. При номинале 68 кОм время разряда составляет 3 секунды. После чего устройство плавного пуска готово к новому циклу запуска болгарки.
    При небольшой доработке, схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменяется на переменный. Регулируя сопротивление, мы контролируем мощность двигателя, меняя его обороты.

    Таким образом, в одном корпусе можно выполнить регулятор оборотов двигателя и устройство плавного пуска электроинструмента.

    Остальные детали схемы работают следующим образом:

    • Резистор R2 контролирует величину силы тока, протекающую через управляющий вход симистора VS1;
    • Конденсаторы С1 и С2 являются компонентами управления микросхемой КР118ПМ1, используемыми в типовой схеме включения.

    Для простоты и компактности монтажа, резисторы и конденсаторы припаиваются прямо к ножкам микросхемы.

    Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальный пропускной ток 25 ампер. Величина тока зависит от мощности угловой шлифовальной машины.

    По причине плавного пуска болгарки, ток не будет превышать номинального рабочего значения для выбранного электроинструмента. Для экстренных случаев, например, заклинивания диска УШМ – необходим запас по току. Поэтому значение номинальной величины в амперах следует увеличить вдвое.

    Номиналы радиодеталей, использованных в предлагаемой электросхеме – испытаны на УШМ мощностью 2 кВт. Запас по мощности имеется до 5 кВт, это связано с особенностью работы микросхемы КР118ПМ1.
    Схема рабочая, многократно исполненная домашними мастерами.

    Плавный запуск коллекторного электродвигателя своими руками. Применение микросхемы КР1182ПМ1. Плавный запуск электродвигателя. Особенности работы модуля УПП

    Планирую купить +21 В избранное Обзор понравился +92 +163

    Асинхронный электродвигатель имеет возможность самостоятельно запускаться за счет взаимодействия вращающего момента магнитного поля и потока обмотки ротора, вызывая в нем большой ток. В результате статор потребляет большой ток, который к тому времени, когда двигатель достигает полной скорости, становится больше номинальной, что может привести к перегреву двигателя и повреждению.Чтобы этого не произошло, необходимо устройство плавного пуска электродвигателя (УПП).

    Принцип работы стартера

    Заключается в том, что устройство регулирует напряжение, подаваемое на двигатель при запуске, контролируя токовые характеристики. Для асинхронных двигателей пусковая установка примерно пропорциональна квадрату пускового тока. Оно пропорционально приложенному напряжению. Крутящий момент также можно считать приблизительно пропорциональным приложенному напряжению, поэтому регулировка напряжения во время запуска, тока, потребляемого машиной, и ее крутящего момента регулируются устройством и могут быть уменьшены.

    Используя шесть тиристоров в конфигурации, как показано на рисунке, устройство плавного пуска может регулировать напряжение, подаваемое на двигатель при запуске, от 0 вольт до номинального линейного напряжения. Плавный пуск электродвигателя может осуществляться тремя способами:

    1. Прямой пуск от использования напряжения полной нагрузки.
    2. Подача постепенно снижается.
    3. Применение частичного пуска обмотки с помощью автотрансформаторного пускателя.

    УПП бывают двух типов:

    1. Открытое управление : Пусковое напряжение подается с временной задержкой, независимо от силы тока или оборотов двигателя.Для каждой фазы сначала проводятся два SCR с задержкой 180 градусов для соответствующих полуволновых циклов (для которых выполняется каждый SCR). Эта задержка постепенно уменьшается со временем, пока подаваемое напряжение не достигнет номинального значения. Это также известно как временная система напряжения. Этот метод фактически не контролирует ускорение двигателя.
    2. Управление замкнутым контуром : Управляются любые выходные характеристики двигателя, такие как текущий ток или скорость. Пусковое напряжение изменяется соответственно для получения требуемого отклика.Таким образом, задача UPP — контролировать угол проводимости тринистора и напряжение питания.

    Преимущества плавного пуска

    В твердотельных устройствах плавного пуска используются полупроводниковые устройства для временного снижения параметров на выводах двигателя. Это обеспечивает контроль тока двигателя для снижения предельного крутящего момента двигателя. Управление основано на регулировании напряжения на выводах двигателя на двух или трех фазах.

    Несколько причин, по которым этот метод предпочтительнее других:

    1. Повышенная эффективность : Эффективность системы UPP, использующей твердотельные переключатели, в основном обусловлена ​​состоянием низкого напряжения.
    2. Управляемый запуск : Параметры запуска можно контролировать, легко меняя их, что гарантирует запуск без рывков.
    3. Контроль ускорения : Ускорение двигателя регулируется плавно.
    4. Низкая стоимость и размер : Это обеспечивается твердотельными переключателями.

    Компоненты твердотельных устройств

    Переключатели питания, такие как SCR, которые подвергаются фазовому управлению для каждой части цикла.Для трехфазного двигателя к каждой фазе подключаются по два тиристора. Реле плавного пуска электродвигателя должно быть рассчитано минимум в три раза больше линейного напряжения.

    Рабочий пример системы для трехфазного асинхронного двигателя. Система состоит из 6 тиристоров, логическая схема управления в виде двух компараторов — LM324 и LM339 для получения уровня и напряжения линейного изменения и оптико-солнечной батареи для управления приложением напряжения затвора к тиристору на каждой фазе.

    Таким образом, управляя длительностью между импульсами или их задержкой, контролируется управляемый угол SCR и регулируется подача питания на фазе запуска двигателя. Весь процесс фактически представляет собой систему управления с разомкнутой цепью, в которой контролируется время подачи импульсов запуска затвора для каждого тиристора.

    Основы SCR.

    SCR (Silicon Controlled Rectifier) ​​- управляемый стабилизатор мощности постоянного тока с высокой мощностью. Асинхронный двигатель SCR Асинхронный двигатель представляет собой четырехслойное кремниевое полупроводниковое устройство PNPN.Он имеет три внешних вывода и использует альтернативные символы на рисунке 2 (A) и имеет эквивалентную схему транзистора на рисунке 2 (b).

    Основной способ использования тринистора в качестве переключателя с анодом, положительным по отношению к катоду, управляемым в момент запуска машины.

    С помощью этих диаграмм можно понять основные характеристики SCR. Устройство плавного пуска электродвигателя можно включить и заставить действовать как выпрямитель с прямым перемещением кремния, кратковременно подавая на него ток затвора через S2.SCR быстро (в течение нескольких микросекунд) автоматически переходит во включенное состояние и остается включенным даже при удалении привода заслонки.

    Это действие показано на рисунке 2 (b): начальный ток затвора включает Q1, а коллектор C1 активирует Q2, ток коллектора Q2 затем удерживает Q1, даже когда привод затвора снят. Потенциал насыщения составляет около 1 В и создается между анодом и катодом.

    Для включения SCR требуется только короткий импульс затвора.Как только SCR зафиксирован, его можно снова отключить, на короткое время уменьшив его анодный ток ниже определенного значения, как правило, нескольких миллиампер, в приложениях переменного тока, автоматически отключаясь в точке пересечения нуля в каждой половине. период.

    Между затвором и анодом SCR имеется значительный коэффициент усиления, а низкие значения тока затвора (обычно несколько или меньше) позволяют контролировать высокие значения анодного тока (до десятков усилителей) .Большинство SCR имеют анодные номиналы. Характеристики затвора SCR аналогичны характеристикам соединения транзистора — эмиттера транзистора (см. Рис. 2 (б)).

    Между анодом и затвором SCR существует внутренняя емкость (несколько PF), и все более возрастающее напряжение, появляющееся на аноде, может вызвать достаточный прорыв сигнала к затвору для включения SCR. Этот «эффект скорости» может быть вызван переходными процессами на линии подачи и т. Д.Проблемы, связанные с эффектом скорости, могут быть преодолены путем проведения цепи сглаживания CR между анодом и катодом, чтобы ограничить скорость подъема до безопасного значения.

    Напряжение питания переменного тока

    (рис. 5) выпрямляется с помощью пассивного диодного моста. Это означает, что диоды срабатывают, когда линейное напряжение больше, чем напряжение на секции конденсатора. Результирующая форма волны имеет два импульса в каждом полупериоде, по одному для каждого окна проводимости диода.

    Форма волны показывает некоторый непрерывный ток, когда проводимость перемещается от одного диода к следующему.Обычно это происходит, когда он используется на уровне постоянного тока привода и есть некоторая нагрузка. Инверторы используют широко распространенную модуляцию для создания выходных сигналов. Треугольный сигнал генерируется на несущей частоте, на которой инвертор IGBT переключается.

    Эта форма сигнала сравнивается с синусоидальной формой волны на основной частоте, которая должна быть доведена до двигателя. Результатом является форма волны U, показанная на рисунке.

    На выходе инвертора может быть любая частота ниже или выше сетевой частоты до пределов инвертора и / или механических ограничений двигателя.Следует обратить внимание на то, что привод всегда работает в пределах исключительности двигателя.

    Запуск процесса обработки

    Включение SCR является ключом к управлению выходным напряжением для UPP. Во время запуска логическая схема SCI определяет, когда включить SCR. Он не включает SCR в точке, где напряжение переходит с отрицательного на положительное, но ждет некоторое время после этого. Это хорошо известный процесс, называемый SCR «постепенного восстановления».Точка включения SCR устанавливается или программируется тем, что начальный крутящий момент, начальный ток или ограничение тока строго регулируются.

    Результатом поэтапного восстановления SCR является нерелаксированное пониженное напряжение на выходах двигателя, которое показано на рисунках. Поскольку двигатель является индуктивным, а ток отстает от напряжения, тиристор остается включенным и расходуется до тех пор, пока ток не достигнет нуля. Это происходит после того, как напряжение становится отрицательным. Выход напряжения индивидуального тиристора.

    Если сравнить с формой полного напряжения, можно увидеть, что пиковое напряжение совпадает с полным напряжением волны. Однако ток не увеличивается до того же уровня, что и при подаче полного напряжения, из-за индуктивного характера двигателей. Когда это напряжение подается на двигатель, выходной ток выглядит как на картинке.

    Так как частота напряжения такая же, как и линейная, частота тока также такая же. SCR постепенно переходит на полную проводимость, промежутки в токе заполняются до тех пор, пока форма волны не будет похожа на двигатель.

    Такой плавный пуск асинхронного электродвигателя, в отличие от привода переменного тока, имеет токовые характеристики в сети и ток двигателя всегда одинаков. Во время пуска изменение тока напрямую зависит от значений приложенного напряжения. Крутящий момент двигателя изменяется как квадрат приложенного напряжения или тока.

    Наиболее важным фактором при оценке является крутящий момент двигателя. Стандартные двигатели при запуске производят примерно 180% полной нагрузки.Следовательно, снижение параметров на 25% будет равно крутящему моменту при полной нагрузке. Если двигатель потребляет 600% от общего тока нагрузки при запуске, ток в этой схеме снизит пусковой ток с 600% до 450% нагрузки.

    Схемы подключения стартера

    Есть два варианта, с помощью которых стартер запускает электродвигатель: стандартная схема и треугольник.

    Стандартная схема. Стартер включен последовательно с линейным напряжением, подаваемым на двигатель.

    Внутри треугольника есть еще одна схема подключения пускателя, называемая схемой внутреннего треугольника. В этой схеме два кабеля, которые подключены к одному из двигателей, подключены непосредственно к источнику питания I / P, а другой кабель будет подключен через стартер. Особенностью данной схемы является то, что стартер можно использовать для двигателей большой мощности, например, для двигателей мощностью 100 кВт, так как фазные токи делятся на 2 части.

    Сопряжение с высокими динамическими нагрузками.Из-за массы рабочего диска в начале вращения на оси редуктора действуют силы инерции. Это влечет за собой некоторые отрицательные моменты:

    1. Нагрузка на ось при резком старте создает инерционный рывок, который при большом диаметре и массе диска может срезать электроинструмент с рук;
    2. ВАЖНО! При запуске болгарки всегда держите инструмент обеими руками и будьте готовы к его удержанию. В противном случае можно получить травму. Это предупреждение особенно актуально для тяжелых алмазных или стальных дисков.

    3. При резкой подаче рабочего напряжения на двигатель возникает перегрузка по току, которая проходит после набора номинальных оборотов;
    4. В результате изнашиваются щетки и перегреваются обе обмотки электродвигателя. При постоянном включении и выключении электроинструмента перегрев может оплавить изоляцию обмоток и привести к короткому замыканию с последующим дорогостоящим ремонтом.

    5. Большой крутящий момент при резком наборе оборотов преждевременной передачи шестерен;
    6. В отдельных случаях возможны зубья и редукторы коробки передач.

    7. Перегрузка, воспринимающая рабочий диск, может вывести его из строя при запуске двигателя.
    8. Следовательно, наличие защитного кожуха обязательно.

    ВАЖНО! При запуске болгарки открытый сектор кожуха должен быть направлен против оператора.

    Чтобы лучше понять механику работы, рассмотрим коньячное устройство на чертеже. Хорошо видны все элементы, испытывающие перегрузку при резком старте.

    Концептуальный чертеж Расположение рабочих органов и систем управления на болгарке

    Чтобы уменьшить пагубные последствия резкого старта, производители выпускают болгарии с оборотами и плавным пуском.

    Контроль крена на ручке прибора

    Но таким устройством комплектуются только модели средней и высокой ценовой категории. Многие отечественные мастера обзаводятся ушами без регулятора и замедляющих пусковых установок. Особенно это касается мощных копий с диаметром отрезного диска более 200 мм.Такую болгарку недостаточно держать в руках во время запуска, износ механики и электрической части происходит намного быстрее.
    Выход один — установка гладкой струны болгарки. Есть уже готовые заводские устройства с регулятором оборотов и замедлением запуска двигателя при пуске.

    Готовое устройство для настройки плавного пуска

    Такие блоки устанавливаются внутри корпуса, при наличии свободного места. Однако большинство пользователей УРМ предпочитают самостоятельно составлять схему плавного пуска болгарки и подключать ее к разрывному кабелю.

    Как сделать схему плавного пуска углового шлифовального станка своими руками

    Популярная схема реализована на базе микросхемы управления фазовым регулированием КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство просто монтируется, не требует дополнительной настройки после сборки, и сделать его мастером стало возможно без профильного образования, достаточно уметь держать паяльник в руках.

    Схема регулировки скорости электрического плавного пуска для болгарии

    Предлагаемый агрегат можно подключать к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт.Отдельного питания кнопки включения не требуется, доработанный электроинструмент включает штатный ключ. Схема может быть установлена ​​как внутри корпуса болгарки, так и в разрыв питающего кабеля в отдельном корпусе.

    Наиболее практичным является подключение блока плавного пуска к розетке, от которой запитан электроинструмент. На вход (разъем XP1) подается питание от сети 220 вольт. Расходная розетка подключается к розетке (разъем XS1), в которую торчит вилка UCM.

    При замкнутом болгарском пусковом ключе напряжение на микросхему DA1 поступает по полной силовой цепи. В контрольном конденсаторе происходит плавное повышение напряжения. По мере зарядки он достигает рабочего значения. Благодаря этому тиристоры в составе микросхем открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, открывается с такой же паузой.

    Посмотрите видео с подробным объяснением, как сделать и по какой схеме применить

    В каждом полупериоде переменного напряжения задержка уменьшается в арифметической прогрессии, в результате чего напряжение на входе в электроинструмент плавно увеличивается.Этот эффект определяет мягкость двигателя бренди. Следовательно, обороты привода постепенно увеличиваются, и вал коробки передач не испытывает инерционных ударов.

    Время установки скорости до рабочего значения определяется емкостью конденсатора C2. Значение 47 мкФ обеспечивает плавный старт в течение 2 секунд. С такой задержкой не возникает особого дискомфорта при начале работы с инструментом, и при этом сам электроинструмент не подвергается лишним нагрузкам от резкого старта.

    После выключения АВМ конденсатор С2 разряжается резистором резистора R1. При номинале 68 ком время разряда составляет 3 секунды. После этого устройство плавного пуска готово к запуску нового бренда.
    С небольшой доработкой схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменяют переменным. Регулируя сопротивление, мы контролируем мощность двигателя, изменяя его обороты.

    Таким образом, в одном случае можно выполнить регулятор оборотов двигателя и устройство плавного пуска электроинструмента.

    Остальные детали схемы работают следующим образом:

    • Резистор R2 регулирует значение тока, протекающего через контроллер симистора VS1;
    • Конденсаторы C1 и C2 являются компонентами управления микрокамерой CR118PM1, используемой в типовой схеме включения.

    Для простоты и компактности монтажа резисторы и конденсаторы припаяны непосредственно к ножкам микросхемы.

    Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальная полоса пропускания 25 ампер.Величина тока зависит от мощности углового шлифовального станка.

    Благодаря плавному запуску болгарки ток не будет превышать номинальное рабочее значение для выбранного электроинструмента. Для аварийных случаев например напряжение диска WSM — ток нужен. Поэтому значение номинала в амперах следует увеличить вдвое.

    Радиочастоты, используемые в предлагаемой электрической системе, испытаны на ESM мощностью 2 кВт. Электропитание до 5 кВт, это связано с особенностью микросхемы КР118ПМ.
    Рабочая схема, многократно заполненная отечественными мастерами.

    Плавный запуск электродвигателя в последнее время все больше применяется. Сферы его использования разнообразны и многочисленны. Это промышленность, электротранспорт, коммуналка и сельское хозяйство. Использование подобных устройств позволяет значительно сократить пусковые установки на электродвигатель и исполнительные механизмы, тем самым продлив срок их службы.

    Запуск Toki.

    Пусковые токи достигают значений при 7… В 10 раз выше, чем в рабочем режиме. Это приводит к «задержке» напряжения в питающей сети, что отрицательно сказывается не только на работе других потребителей, но и на самом двигателе. Время пуска затягивается, что может привести к перегреву обмоток и постепенному разрушению их изоляции. Это способствует преждевременному выходу электродвигателя из строя.

    Плавные пускатели

    позволяют значительно снизить пусковую нагрузку на электродвигатель и электросеть, что особенно актуально в сельской местности или при питании двигателя от автономной электростанции.

    Перегрузка исполнительных механизмов

    В момент пуска двигателя момент на его валу очень нестабилен и превышает номинальное значение более чем в пять раз. Поэтому пусковые установки исполнительных механизмов также увеличены по сравнению с работой в установившемся режиме и могут доходить до 500 процентов. Нестабильность момента при трогании с места приводит к ударным нагрузкам на зубья шестерни, срезанию шпонки, а иногда даже к закручиванию валов.

    Устройства плавного пуска электродвигателя существенно уменьшают пусковые установки на механизме: плавно подбираются зазоры между зубьями шестерен, что предотвращает их поломку.В ременных передачах также плавно растягиваются приводные ремни, что снижает износ механизмов.

    Помимо плавного пуска в работу механизмов выгоден режим плавного торможения. Если двигатель приводит в движение насос, то плавное торможение позволяет избежать гидравлического удара при выключении агрегата.

    Устройство плавного пуска промышленное производство

    В настоящее время выпускается многими фирмами, такими как Siemens, Danfoss, Schneider Electric.Такие устройства обладают множеством функций, которые программируются пользователем. Это время разгона, время торможения, защиты от перегрузки и многих других дополнительных функций.

    При всех достоинствах брендовые устройства обладают одним недостатком — довольно высокой ценой. При этом подобное устройство вы можете создать самостоятельно. Стоимость этого будет небольшая.

    Устройство плавного пуска на микросхеме КР1182ПМ1

    Б рассказал О. специализированная микросхема КР1182ПМ1 , представляющая собой фазовый стабилизатор мощности.Типовые схемы его включения, устройства плавного пуска ламп накаливания и просто регуляторов мощности в нагрузке. На основе этой микросхемы можно создать достаточно простое устройство плавного пуска трехфазного электродвигателя. Схема устройства представлена ​​на рисунке 1.

    Рисунок 1. Схема устройства плавного пуска двигателя.

    Плавный пуск осуществляется за счет постепенного увеличения напряжения на обмотках двигателя от нулевого значения до номинального.Это достигается увеличением угла открытия тиристорных ключей в течение времени, называемого временем пуска.

    Описание схемы

    В конструкции используется трехфазный электродвигатель 50 Гц, 380 В. Обмотка двигателя, соединенная «звездой», подключена к выходным цепям, обозначенным на схеме как L1, L2, L3. Средняя точка «Звезды» подключена к нейтрали сети (N).

    Выходные ключи выполнены на тиристорах, включенные — параллельно.В конструкции применены импортные тиристоры типа 40ТПС12. При небольшой стоимости у них достаточно большой ток — до 35 А, и обратное их напряжение до 1200 В. Кроме них в клавишах есть еще несколько элементов. Их назначение следующее: включенные параллельно тиристорам демпфирующие RC-цепи предотвращают ложные включения последних (на схеме это R8C11, R9C12, R10C13), а с помощью варисторов RU1 … RU3 происходит поглощение коммутационных помех, амплитуда которых превышает 500 В.

    Микросхемы типа

    DA1 … DA3 типа КР1182ПМ используются в качестве узлов управления выходными ключами. Эти микросхемы были подробно рассмотрены. Конденсаторы С5 … С10 внутри микросхемы формируют пилообразное напряжение, которое синхронизируется с сетями. Сигналы управления тиристором в микросхеме формируются путем сравнения пилообразного напряжения с напряжением между выводами микросхемы 3 и 6.

    Для питания реле К1 … К3 в устройстве есть блок питания, который состоит всего из нескольких элементов.Это трансформатор Т1, выпрямительный мост VD1, сглаживающий конденсатор С4. На выходе выпрямителя установлен интегральный стабилизатор DA4 типа 7812 на выходное напряжение 12 В и защиту от коротких замыканий и перегрузок.

    Описание работы устройства плавного пуска электродвигателей

    Сетевое напряжение в цепи подается, когда выключатель питания Q1 замкнут. Однако двигатель не запускается. Это потому, что обмотки реле К1… К3 по-прежнему обесточены, а их нормально-замкнутые контакты шунтируют выводы 3 и 6 микросхем DA1 … DA3 через резисторы R1 … R3. Это обстоятельство не позволяет конденсаторам С1 … С3, поэтому управляющие импульсы микросхемы не производят.

    Пусковое устройство на работу

    Когда тумблер SA1 замкнут, напряжение 12 В включает реле K1 … K3. Их нормально замкнутые контакты заблокированы, что обеспечивает возможность зарядки конденсаторов С1 … С3 от внутренних генераторов тока.Вместе с увеличением напряжения на этих конденсаторах увеличивается и угол открытия тиристоров. Таким образом достигается плавное повышение напряжения на обмотках двигателя. При полном заряде конденсаторов угол включения тиристоров достигнет максимального значения, а частота вращения электродвигателя — номинальной.

    Отключение двигателя, плавное торможение

    Чтобы выключить двигатель, разомкните выключатель SA1, это приведет к удалению реле K1… K3. Их нормально — замкнутые контакты будут замкнуты, что приведет к категории конденсаторов C1 … C3 через резисторы R1 … R3. Разряд конденсаторов продлится несколько секунд, при этом двигатель будет остановлен.

    При запуске двигателя по нулевому проводу могут возникнуть значительные токи. Происходит это потому, что в процессе плавного разгона токи в обмотках двигателя несущественны, но особо этого не боятся: процесс запуска довольно кратковременный.В установившемся режиме этот ток будет намного меньше (не более десяти процентов от фазного тока в номинальном режиме), что связано только с технологическим разбросом параметров обмоток и «перекосом» фаз. Избавиться от этих явлений уже невозможно.

    Детали и дизайн

    Для сборки устройства необходимы следующие данные:

    Трансформатор мощностью не более 15 Вт, с напряжением выходной обмотки 15 …17 В.

    Как реле К1 … К3, любое с напряжением катушки 12 В, имеющее нормально-замкнутый или переключающий контакт, например TRU-12VDC-SB-SL.

    Конденсаторы С11 … С13 типа К73-17 на рабочее напряжение не менее 600 В.

    Устройство выполнено на печатной плате. Собранное устройство необходимо поместить в пластиковый корпус подходящих размеров, на передней панели которого размещены переключатель SA1 и светодиоды HL1 и HL2.

    Подключение двигателя

    Подключение выключателя Q1 и двигателя выполняется проводами, сечение которых соответствует мощности последнего.Нулевой провод выполняется тем же проводом, что и фаза. При указанных на схеме деталях возможно подключение двигателей мощностью до четырех киловатт.

    Если предполагается использовать двигатель мощностью не более полутора киловатт, а частота пуска не будет превышать 10 … 15 в час, то мощность, рассеиваемая на тиристорных ключах, незначительна, поэтому радиаторы устанавливать нельзя. .

    Если предполагается использование более мощного двигателя или учащение запусков, необходимо установить тиристоры на радиаторы из алюминиевой ленты.Если радиатор предполагается использовать тотал, то тиристоры следует изолировать от него слюдяными прокладками. Для улучшения условий охлаждения можно использовать теплопроводную пасту КПТ — 8.

    .

    Поверка и настройка прибора

    Перед включением в первую очередь следует проверить сборку на соответствие концепции. Это главное правило, и отступать от него невозможно. Ведь игнорирование этой проверки может привести к куче обугленных деталей и надолго забить охоту на «эксперименты с электричеством».«Обнаруженные ошибки должны быть устранены, потому что все та же схема питается от сети, а с ней шутки плохи. И даже после указанной проверки подключать двигатель еще рано.

    Сначала вместо двигателя подключить три одинаковые лампы накаливания, мощностью 60 … 100 Вт. При испытании нужно добиться, чтобы лампы «горели» равномерно.

    Неравномерность времени включения обусловлена ​​разлетом конденсаторов конденсаторов С1 … С3, имеющих значительный допуск емкости.Поэтому лучше сразу выбрать их с помощью инструмента, хотя бы с точностью до десяти.

    Время отключения остается сопротивлением резисторам R1 … R3. С их помощью можно выровнять время отключения. Эти настройки следует выполнять, если отклонение времени переключения выключено в разные фазы превышает 30 процентов.

    Двигатель можно подключить только после того, как вышеуказанные проверки пройдут нормально, даже не идеально.

    Что еще можно добавить в дизайн

    Уже говорилось, что такие устройства сейчас выпускают разные фирмы.Конечно, все функции фирменных устройств в такой самоделке повторить невозможно, но одно все-таки скопировать можно будет, скопировать, наверное, можно будет.

    Речь идет о т.н. Назначение его следующее: после выхода двигателя на номинальные обороты контактор просто подводит своими контактами тиристорные ключи. Ток проходит через них в обход тиристоров. Такую конструкцию часто называют байпасом (от англ. Bypass — байпас). Для такой доработки вам придется ввести дополнительные элементы в блок управления.

    Борис Аялашкин

    Электродвигатели — самые распространенные электрические машины в мире. Без них не обходится ни одно промышленное предприятие, ни один технологический процесс. Вращение вентиляторов, насосов, движущихся конвейерных лент, движение кранов неполное, но уже значительный перечень задач, решаемых с помощью двигателей.

    Однако у всех без исключения работ есть один нюанс: в момент пуска они на короткое время потребляют большой ток, называемый пуском.

    Когда напряжение подается на обмотку статора, скорость вращения ротора равна нулю.Ротор необходимо оторвать от места происшествия и довести до номинальной скорости. На него затрачивается гораздо больше энергии, чем требуется для номинального режима работы.

    Под нагрузкой пусковые установки более чем на холостом ходу. За счет веса ротора добавляется механическое сопротивление вращению от двигателя, приводимого в движение механизма. На практике влияние этого фактора стремятся минимизировать. Например, у мощных вентиляторов в момент запуска сиденья в воздуховодах автоматически закрываются.

    Во время протекания рабочего тока значительная мощность потребляется для перевода двигателя в номинальный режим работы. Чем мощнее электродвигатель, тем больше мощности требуется для его разгона. Не все электрические сети переносят этот режим без последствий.

    Перегрузка питающих линий неизбежно приводит к снижению напряжения в сети. Это не только затрудняет запуск электродвигателей, но и влияет на других потребителей.

    А сами электродвигатели в процессе пуска испытывают повышенные механические и электрические нагрузки. Механические связаны с увеличением крутящего момента на валу. Электрические, связанные с кратковременным увеличением тока, влияют на изоляцию обмоток статора и ротора, контактные соединения и пусковое оборудование.

    Способы снижения пусковых токов

    Несколько электродвигателей с недорогим оборудованием для регулировки портов запускаются вполне адекватно и без использования каких-либо средств.Уменьшать их пусковые токи или изменять скорость вращения экономически нецелесообразно.

    Но когда влияние на сетевой режим во время процесса запуска существенно, пусковые токи требуют уменьшения. Это достигается за счет:

    • использования электродвигателей с фазным ротором;
    • с использованием схемы переключения обмоток со звезды на треугольник;
    • использование плавных пускателей;
    • с использованием преобразователей частоты.

    Для каждого механизма подходит один или несколько указанных методов.

    Электродвигатели с фазным ротором

    Применение асинхронных электродвигателей с фазным ротором на участках работ с тяжелыми условиями труда — древнейшая форма снижения пусковых токов. Без них работа электрифицированных кранов, экскаваторов, а также дробилок, корнеплодов, мельниц запускается редко из-за отсутствия продуктов в передаваемом механизме.

    Уменьшение пускового тока достигается за счет фазированного вывода с ротора резисторов.Изначально в момент подачи напряжения на ротор подключается максимально возможное сопротивление. По мере ускорения реле времени в один за другим включаются контакторы, шунтирующие отдельные резистивные секции. В конце ускорения добавочное сопротивление, включенное в цепь ротора, равно нулю.

    Двигатели кранов не имеют ступеней автоматического переключения с резисторами. Происходит это по воле съемочного крана, перемещающего рычаги управления.

    Коммутация цепи обмотки статора

    В Брно (блок распределения обмоток) любого трехфазного электродвигателя выведено 6 выводов с обмоток всех фаз.Таким образом, их можно соединить как в звезду, так и в треугольник.

    Благодаря этому достигается некоторая универсальность применения асинхронных электродвигателей. Схема включения звезды рассчитана на большую ступень напряжения (например, 660В), треугольника — на меньшую (в данном примере — 380В).

    Но при номинальном напряжении питания, соответствующем схеме с треугольником, можно использовать схему со звездой для предварительного разгона электродвигателя. В этом случае обмотка работает от низкого напряжения питания (380В вместо 660), и пусковой ток снижается.

    Для управления процессом переключения потребуется дополнительный кабель в электродвигателе Брно, так как все 6 выводов обмотки задействованы. Для управления их работой устанавливаются дополнительные пускатели и реле времени.

    Преобразователи частоты

    Первые два метода применимы не везде. Но последующие, которые стали доступны сравнительно недавно, позволяют осуществить плавный пуск любого асинхронного электродвигателя.

    Преобразователь частоты представляет собой сложное полупроводниковое устройство, объединяющее силовую электронику и микропроцессорные элементы.Силовая часть выпрямляет и сглаживает сетевое напряжение, превращая его в постоянное. На выходе это напряжение образует синусоидальную форму с переменной частотой от нуля до номинала — 50 Гц.

    За счет этого достигается экономия электроэнергии: при вращении агрегаты работают не с чрезмерной производительностью, а в строго необходимом режиме. Кроме того, технологический процесс получает возможность тонкой настройки.

    Но главное в спектре рассматриваемой задачи: преобразователи частоты позволяют осуществлять плавный пуск электродвигателя, без рывков и рывков.Пусковой ток полностью отсутствует.

    Плавные пускатели

    Устройство плавного пуска электродвигателя — это тот же преобразователь частоты, но с ограниченным функционалом. Работает только при разгоне электродвигателя, плавно меняя скорость его вращения от минимально установленного значения до номинальной.

    Для исключения бесполезной работы устройства по окончании разгона электродвигателя рядом установлен шунтирующий контактор. Он подключает электродвигатель напрямую к сети после завершения запуска.

    При проведении апгрейда оборудования это самый простой способ. Часто его можно реализовать своими руками, не привлекая узкопрофильных специалистов. Устройство устанавливается на место магнитного пускателя, контролирующего запуск электродвигателя. Возможно, потребуется заменить кабель на экранированный. Затем параметры электромотора заносятся в память устройства, и он готов к работе.

    А вот с полноценными преобразователями частоты своими силами справится далеко не каждый.Поэтому их использование в единичных экземплярах обычно лишено смысла. Установка преобразователей частоты оправдана только при проведении генеральной модернизации электрооборудования.

    Гладкий для электроинструментов. Плавный пуск болгарки своими руками

    Болгарка или угловой шлифовальный станок — очень полезный инструмент в хозяйстве при работе с различными поверхностями. Такой инструмент существенно облегчает многие утомительные процессы. С его помощью вы можете обрабатывать, загрязнять или обрабатывать металлические, деревянные, каменные или пластмассовые материалы.Большинство современных болгар изначально оснащены функцией «плавного пуска». В чем преимущество этой функции?

    Характеристики и назначение

    Зачем нужна функция плавного пуска? Причина в том, что при включении болгарки резко разрешается большое напряжение. Крайне негативно сказывается на электронике инструмента, а также мигает проводка. Это резкие скачки напряжения чаще всего и выводят из строя стройку. К тому же при резком старте держать инструмент в руках довольно сложно, потому что он начинает трястись и уводить в сторону.Все это может привести не только к поломке инструмента, но и к травмам. Именно поэтому большинство производителей снабдили свои модели функцией плавного пуска и регулировки оборотов.

    Функция регулировки оборотов полезна тем, что с помощью такой болгарки можно выполнять различные виды работ. Скорость вращения диска подбирается в зависимости от того, что нужно сделать — отполировать, отполировать или отрезать материал. Скорость вращения может повлиять на резку поверхности.Например, для твердых поверхностей нужна высокая скорость вращения диска, а для более мягких наоборот — низкая. Шлифовальные работы очень сложно выполнить без регулятора скорости вращения круга.

    Чрезвычайно важно помнить о безопасности при работе с болгаркой. Это травматичный прибор, поэтому халатность в обращении с ним недопустима. Работать необходимо в защитной маске, перчатках и крепко держать шлифовальный станок двумя руками, чтобы он не соскользнул с обрабатываемой поверхности.

    Плавный пускатель

    На современных шлифовальных станках уже установлены функции плавного пуска, но некоторые мастера самостоятельно снабжают свои болгарки устройством плавного пуска. В принципе, поставить ограничитель не так уж и сложно.

    Для плавного запуска можно приобрести готовые приспособления, а можно сделать такой прибор самостоятельно. Ниже представлена ​​одна из самых известных схем устройства плавного пуска инструмента.

    Итак, для изготовления системы плавного пуска потребуются: микросхема

    • — 1182пм1 кр;
    • R1 — 470 Ом R2 — 68;
    • ,
    • С1 и С2 — 1 мкФ — 10 вольт;
    • C3 — 47 микрофрад — 10 вольт.

    Сущность такого аппарата заключается в следующих характеристиках.

    • При включении устройства напряжение от сети начинает поступать на микросхему (DA1).
    • Затем начинает постепенно заряжаться управляющий конденсатор. После этого прибор доходит до нужного индикатора напряжения. По этой причине тиристоры в микросхеме открываются с небольшой задержкой. Период такой задержки зависит от времени полной зарядки конденсатора.
    • Симистор VS1 также разряжается. Это потому, что он также находится под управлением тиристоров.

    Эти процессы осуществляются периодами, которые постепенно сокращаются. И по этой причине напряжение, которое подается на двигатель болгарки, нарастает неравномерно, но постепенно. Благодаря этому болгарка включается плавно.

    Емкость конденсатора С2 напрямую влияет на время, в течение которого двигатель полностью запускается. Конденсатор емкостью 47 мкФ запускает устройство примерно за 2-3 секунды. А в момент выключения болгарки разряд конденсатора С1 осуществляется с помощью резистора R1 на 60 кОм. Это происходит примерно в то же время, что и включение. Затем инструмент можно снова запустить для дальнейшей работы.

    Данный блок может быть настроен на любое устройство, рассчитанное на напряжение в 220 В. Основа этого устройства — микросхема и симистор. Главное, чтобы минимальная сила тока Симистора составляла 25 А, а максимальное его напряжение было бы 400 В.Такая схема собрана на печатной плате. Плата должна быть разведена как можно компактнее.

    Как выбрать ЭМИ? Для этого стоит использовать несколько основных критериев.

    Чтобы выбрать подходящий инструмент, необходимо определить конкретный вид работы, которую он должен выполнять. Болгарки бывают разных типов: сетевые, с батареями, бензиновые и пневматические.

    Сетевые модели, пожалуй, самые распространенные.Такие брокеры работают от домашней сети, то есть от простой торговой точки. Такие модели инструмента обладают большой мощностью, компактностью и высокой скоростью вращения отрезных дисков.

    Но ограничение в работе с такой болгаркой связано с зависимостью от электросети. Например, при работе на улице не всегда рядом есть розетка и приходится использовать различные удлинители.

    Аккумуляторные устройства лишены этого минуса. Имеют специальное крепление для блоков питания, которые заряжаются от электросети. После зарядки с таким инструментом можно работать без проводов. Обычно такие болгарки имеют компактные размеры и небольшой диаметр отрезных дисков. Как правило, такие модели дороже стандартных инструментов. Также период их эксплуатации ограничен мощностью блока питания.

    Болгарские бензиновые модели встречаются нечасто. Такие устройства отличаются большими габаритами, ведь им нужен бак для топлива, а также двигатель внутреннего сгорания.Среди достоинств стоит выделить высокую мощность этих моделей, широкий выбор дисков и автономность. К отрицательным моментам можно отнести их вес и объем, высокий уровень шума и, конечно же, дополнительные затраты на топливо для устройства.

    Пневматические модели УСМ часто используются в производственных целях. и очень редко для домашних работ. Это необычные измельчители, которые работают от потока сжатого воздуха, для этого нужен специальный компрессор. В таких моделях полностью исключена проблема перегрева, а срок эксплуатации можно ограничить только человеческим фактором.Также такие модели самые простые и бесшумные.

    Для несложных работ по обработке и шлифовке поверхностей подходят легкие модели шлифовальных станков с малым диаметром режущего круга. Для работ по резке прочных материалов стоит подобрать более мощное и соответственно громоздкое оборудование с большим диаметром дисков. Диаметр дисков может быть от 125 (минимальный размер) до 230 (максимальный размер) мм — то есть диапазон размеров достаточно широкий. Универсальный диаметр отрезного диска 180 мм.Этим кругом можно и обрабатывать поверхности, и резать материал.

    При выборе диска стоит провести внимательный визуальный осмотр. Даже небольшие поломки и сколы могут привести к крайне печальным последствиям. Кстати, почти 90% несчастных случаев при работе с болгаркой происходит по вине неисправности на отрезных дисках.

    Также немаловажным критерием выбора является удобство работы. Болгарка должна быть оснащена удобными ручками, не выскальзывать из ладони и иметь большой вес.Многие болгарки имеют электронное реле для защиты от скачков напряжения и перегрузки. Это полезная функция, поэтому стоит выбрать инструмент с таким предохранителем.

    Как подключиться?

    Если вам необходимо подключить к болгарке своими руками функции плавного пуска, то это необходимо сделать через переходник. Входные контакты проводника должны быть подключены к блоку выпрямителя. Немаловажную роль играет правильное определение нулевой фазы.Контакты Устройства фиксируются с помощью паяльной лампы. Для проверки работоспособности устройства необходимо использовать специальный тестер.

    Есть ли у вас болгарка, но нет регулятора бунта? Вы можете сделать это своими руками.

    Контроллер роликов и плавный пуск для болгарки

    Оба необходимы для надежной и удобной работы электроинструмента.

    Что такое револьверный регулятор и для чего он нужен

    Это устройство предназначено для регулирования мощности электродвигателя.С его помощью можно регулировать скорость вращения вала. Цифры на регулировочном колесе указывают на изменение скорости вращения диска.

    Регулятор устанавливается не на всех шлифовальных машинах.

    Болгарки с оборотами: примеры на фото

    Отсутствие регулятора сильно ограничивает использование шлифовального станка. Скорость вращения диска влияет на качество работы болгарки и зависит от толщины и твердости обрабатываемого материала.

    Если скорость не регулируется, обороты постоянно поддерживаются на максимуме. Этот режим подходит только для твердых и толстых материалов, таких как угол, труба или профиль. Необходимы причины наличия регулятора:

    1. Для тонкого металла или мягкого дерева нужна меньшая скорость вращения. В противном случае металлическая кромка оплавляется, рабочая поверхность диска размывается, а дерево лонжерон от высокой температуры.
    2. Для резки минералов необходимо регулировать обороты.У большинства из них на высоких скоростях отслаиваются мелкие кусочки, а место резки становится неровным.
    3. Для полировки авто максимальная скорость не нужна, иначе испортится лакокрасочное покрытие.
    4. Чтобы поменять диск с меньшим диаметром на больший, необходимо уменьшить об. Практически невозможно заставить болгарку с большим диском вращаться с огромной скоростью.
    5. Алмазные диски нельзя перегревать, чтобы не испортить поверхность. Для этого уменьшаются обороты.

    Зачем нужен плавный старт

    Наличие такого старта — очень важный момент. При запуске мощного электроинструмента, подключенного к сети, отображается пусковой ток, который во много раз превышает номинальный ток двигателя, посылаемый напряжением в сети. Хотя этот ход короткий, он вызывает повышенный износ щеток, коллектора двигателя и всех элементов инструмента, по которому он течет. Это может стать причиной самого инструмента, особенно китайского, с ненадежными обмотками, которые могут сгореть в самый неподходящий момент при включении.А также идет большой механический рывок при пуске, что приводит к быстрому износу коробки передач. Такой запуск продлевает срок службы электроинструмента и повышает комфорт при работе.

    Электронный блок в УСМ

    Электронный блок позволяет совместить револьверный регулятор и плавный пуск в одном. Электронная схема реализована по принципу импульсно-фазового управления с постепенным увеличением фазы открытия Симистора. Такой блок может предоставить болгарку разной мощности и ценовой категории.

    Разновидности аппаратов с электронным блоком: примеры в таблице

    Роутеры с электронным блоком: популярные картинки

    Ручки управления креном

    Регулятор оборотов устанавливается не на всех моделях болгар. Блок регулирования оборотов можно сделать своими руками или приобрести готовый.

    Заводские регуляторы оборотов Болгары: Фото

    Bologok Регулятор оборотов Bosh Sturm Bulgarian Roll Controller DWT Bulgarian Roll Controller

    Такие регуляторы имеют простую электронную схему.Поэтому создать аналог своими руками не составит большого труда. Рассмотрим, от какого револьвера регулятор собирается на 3 кВт.

    Изготовление печатной платы

    Ниже представлена ​​простейшая схема.

    Так как схема очень простая, нет смысла из-за нее одной устанавливать компьютерную программу для обработки электр. К тому же для печати нужна специальная бумага. И не у всех есть лазерный принтер. Поэтому пройдемся по самому простому способу изготовления печатной платы.

    Возьмите кусок текстолита. Отрежьте необходимый размер стружки. Отшлифуйте поверхность и градусы. Возьмите маркер для лазерных приводов и нарисуйте схему на текстолите. Чтобы не ошибиться, сначала нарисуйте карандаш. Далее приступаем к травлению. Можно купить хлорный утюг, но после того, как он плохо помоется, раковина. Если случайно добавить одежду, останутся пятна, которые невозможно удалить до конца. Поэтому воспользуемся безопасным и дешевым методом. Подготовьте пластиковую емкость для раствора. Налей перекись водорода 100 мл.Добавьте столовую ложку соли и пакет лимонной кислоты до 50 г. Раствор сделан без воды. С пропорциями можно экспериментировать. И всегда делайте свежий раствор. Медь должна быть вся спрятана. Это займет около часа. Промойте доску под струей детской воды. Просверлите отверстия.

    Вы можете сделать это еще проще. Нарисуйте схему на бумаге. Приклейте его скотчем к вырезанному текстолиту и просверлите отверстия. И только после этого нарисуйте на доске маркерную таблицу и прокатитесь на ней.

    Протрите спиртовую плату — канифольный флюс или обычный раствор канифоли в изопропиловом спирте.Возьмите немного припоя и сделайте дорожки.

    Установка электронных компонентов (с фото)

    Подготовьте все, что помечено на плату за установку:

    1. Катушка с припоем.
    2. Пины в плате.
    3. Симистор БТА16.
    4. Конденсатор на 100 нФ.
    5. Постоянный резистор на 2 ком.
    6. Дистор DB3.
    7. Переменный резистор с линейной зависимостью от 500 ком.

    Подметите четыре булавки и внесите их в плату.Затем установите дистор и все остальные детали, кроме переменного резистора. Симистор Запасной последний. Возьмите иглу и кисть. Очистите зазоры между дорожками, чтобы убрать возможное закрытие. Симистор свободным концом с отверстием крепится к алюминиевому радиатору для охлаждения. Мелкая наждачная бумага. Укажите область крепления элемента. Возьмите теплопроводную пасту марки КПТ-8 и нанесите небольшое количество пасты на радиатор. Закрепите симистор винтом и гайкой. Поскольку все детали нашей конструкции находятся под напряжением сети, для регулировки применим ручку из изоляционного материала.Поставил на переменный резистор. Кусочком провода соедините крайний и средний выводы резистора. Теперь для крайних выводов, вы припаиваете два провода. Противоположные концы проводов припаиваем к соответствующим выводам на плате.

    Можно произвести всю установку до навесного оборудования. Для этого припаиваем детали микросхем друг к другу напрямую, используя сами лапки элементов и сами провода. Здесь тоже нужен радиатор для симистора. Его можно сделать из небольшого кусочка алюминия.Такой регулятор займет совсем немного места и его можно будет разместить в корпусе болгарки.

    Если вы хотите установить светодиодный индикатор в регулятор револьвера, то воспользуйтесь другой схемой.

    Схема регулятора со светодиодным индикатором.

    Сюда добавлены диоды:

    • VD 1 — диод 1N4148;
    • ВД 2 — светодиод (индикация дисплея).

    Регулятор со светодиодом собран.

    Данный блок предназначен для маломощных болгар, поэтому симистор на радиатор не устанавливается.Но если вы используете его в мощном инструменте, не забывайте об алюминиевой плате для теплопередачи и Simistor BTA16.

    Производство регулятора мощности: видео

    Тестирование электронного блока

    Перед подключением блока к инструменту проверьте его. Возьмите накладную розетку. Поместите в него два провода. Подключите один из них к плате, а второй к сетевому кабелю. На кабеле остался другой провод. Подключаем к сетевой карте. Получается, что ручка включается последовательно в цепь питания.Подключите лампу к цепи и проверьте работу устройства.

    Проверка регулятора мощности с тестером и лампой (видео)

    Подключение регулятора к шлифовальной машине

    Револьверный регулятор подключается к инструменту последовательно.

    Схема подключения приведена ниже.

    Если в ручке болгарки есть свободное место, то наш блок можно поставить туда. Схема, собранная навесной установкой, проклеена эпоксидной смолой, которая выполняет роль изолятора и защиты от тряски.Переменный резистор с пластиковой ручкой вывода для регулировки оборотов.

    Установка регулятора внутри корпуса угловой машины: видео

    В собранном отдельно от болгарки электронном блоке помещается корпус из изоляционного материала, т.к. находятся под напряжением сети. К корпусу прикручивается переносная розетка с сетевым кабелем. Отображается ручка переменного резистора.

    Регулятор включен в сеть, а инструмент — в выносную розетку.

    Регулятор контроля валков в отдельном футляре: видео

    Использование

    Существует ряд рекомендаций по правильному использованию болгарки с электронным блоком. При запуске инструмента дайте ему разогнаться до установленных оборотов, не спешите ничего резать. После выключения перезапустите его через несколько секунд, чтобы успеть разрядить конденсаторы на схеме, тогда переобучение будет плавным. Регулировать скорость можно во время работы болгарки, медленно поворачивая ручку переменного резистора.

    Болгарка без регулятора револьвера хороша тем, что без серьезных затрат можно сделать универсальный револьверный регулятор для любого электроинструмента. Электронный блок, установленный в отдельном ящике, а не в корпусе шлифовального станка, может использоваться для дрели, бормашины, дисковой пилы. Для любого инструмента с коллекторным двигателем. Конечно, удобнее, когда ручка регулятора находится на приборе, и вам не нужно никуда идти и наклоняться, чтобы повернуть ее. Но здесь вы уже решаете.Дело вкуса.

    Плавный пуск Для шлифовального станка своими руками — экономия средств и защита электроинструмента

    Из-за конструктивного метода пуск углового шлифовального станка связан с наибольшими динамическими нагрузками. Из-за массы рабочего диска сначала вращение на оси шестерни действует по инерции. При этом усиливаются некоторые плохие моменты:

      Осевые нагрузки при резком старте производятся инерционным рывком, который при большем диаметре, а не массе диска может вырвать электроинструмент из рук;

    Под воздействием износа щеток обе обмотки электродвигателя не перегружаются.При постоянном включении, чтобы не выключить электроинструмент, перегрев может оплавить изоляцию обмоток, не привести к короткому замыканию, с последующим дорогостоящим ремонтом.

    Большой крутящий момент с резким набором оборотов перед шестернями Редуктора УСМ;

    Время от времени для вас зубчатая передача не раскачивает коробку передач.

    Перегрузки, которые принимают рабочий диск, могут повредить его при запуске двигателя.

    Поэтому наличие защитного кожуха обязательно.

    Чтобы лучше понять механику работы, на чертеже увидим коньячное устройство. Отлично просматриваемые нашим клиентом остаются элементы, испытывающие перегрузку при резком запуске.

    Читать так же

    Чтобы уменьшить разрушительные последствия резкого запуска, российские производители выпускают ворчание с оборотами, а не плавным пуском.

    Но таким устройством комплектуются только модели средней не высшей ценовой категории. Некоторые самодельные мастера получают ЭМС без регулятора, чтобы не тормозили пусковые установки.В частности, это касается массивных копий с перекрещивающимся диском более 200 мм. Регулятор скорости и плавный запуск на болгарке. Такая болгарка не только в том, что ее сложно держать на ладони в момент запуска, износ механики не электронной детали происходит тем более.
    Выход один — установить плавный запуск болгарки самостоятельно. Регулятор скорости и плавного пуска на болгарке своими руками. Как правило, бюджетные угловые шлифовальные станки (ЭМШ), в народе называемые шлифовальными станками, не имеют в своей конструкции.Есть готовые заводские устройства с регуляторами оборотов, не замедляющими запуск мотора при пуске.

    Такие блоки устанавливаются вне корпуса, при наличии свободного пространства. Но, большинство пользователей УСМ предпочитают делать схему плавного пуска болгарки самостоятельно, не подключайте ее в разрыв питающего кабеля.

    Как сделать схему плавного пуска углового шлифовального станка своими руками

    Плавный старт на болгарке, зачем он нужен и как подключить

    Всем привет! Сегодня у нас ролик « Плавный запуск на болгарке зачем он нужен и как у него

    Плавный запуск электроинструмента

    Видео удалено 2 года назад, возможно не совсем верно, строго не судите, кому интересно»

    Популярная схема реализована на базе микросхемы управления фазовым регулированием КР118ПМ1, а силовая часть выполнена на симисторах.Такой прибор достаточно прост в установке, не требует дополнительной опции после сборки, да и сделать его мастером стало возможно без спецподготовки, на пальмовых припоях он вполне может держаться.

    В предлагаемом блоке можно подключить к как минимум электроинструменту, рассчитанному на переменное напряжение 220 вольт. Но само удаление кнопки включения не нужно, доработанному электроинструменту мешает штатная кнопка. Схема естественно установлена ​​как корпус болгарки, то же самое не в обрыве питающего кабеля в отдельном корпусе.

    Удобнее подключить блок плавного пуска к розетке, от занятого) электроинструмента. На вход (разъем XP1) подается питание от сети 220 вольт. К выходу (разъём XS1) подключается расходная розетка, в которой воткнута вилка напряжения.

    Считайте аналогично

    Когда кнопка пуска помола замкнута, на микросхему DA1 подается напряжение. В контрольном конденсаторе происходит плавное повышение напряжения. Во время зарядки достигает рабочего значения.По этой причине тиристоры в составе микросхем открыты не выходят, а с задержкой, время занято) определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, раскрывается с такой же паузой.

    Sharpe видео с подробным объяснением, как сделать неправильный способ подачи

    В каждом полупериоде переменного напряжения задержка миниатюризируется в арифметической прогрессии, и, как следствие, напряжение на входе в электроинструмент растет.Этот эффект восхитительных слухов не определяет плавность запуска двигателя Bulgark. Как обороты диска растут равномерно, не вал коробки передач не испытывает инерционного удара.

    Время установления скорости до рабочего значения определяется емкостью конденсатора C2. Значение 47 мкФ обеспечивает плавный запуск в течение 4 секунд. При такой задержке не возникает особого дискомфорта при первой работе с инвентарем, но и сам электроинструмент не подвергается лишним нагрузкам при резком запуске.

    После выключения АВМ конденсатор С2 разряжается резистором резистора R1. При номинале 68 ком время разряда составляет 3 секунды. После завершения устройство плавного пуска готово к новому циклу пуска в Болгарии.
    При небольшой доработке схему можно модернизировать до оборотов двигателя. Для этого резистор R1 заменяют переменным. Регулируя сопротивление, мы контролируем мощность мотора, изменяя его оборот.

    Такой макар в одном случае делают мотор-револьвер, а не устройством плавного пуска электроинструмента.

    Остальные детали схемы работы в таком макарке:

    • Резистор R2 держит под контролем силу тока, протекающего через контроллер VS1 Symistor;
    • Конденсаторы С1 не С2 являются компонентами управления микрокамерой CR118PM1, используемой в типовой схеме включения.

    Для простоты не компактности установки, резисторы не конденсаторы продаются прямо на ножки микросхемы.

    Simistor VS1 вам понравится хоть какой, с такими характеристиками: максимальное напряжение до 400 вольт, малая полоса пропускания 25 ампер.Величина тока зависит от мощности углового шлифовального станка.

    Из-за плавного пуска болгар, ток не будет превышать номинальное рабочее значение для выбранного электроинструмента. Для аварийных случаев например напряжение диска WSM — ток нужен. Поэтому значение номинала в амперах следует увеличить вдвое.

    Радиочастоты, используемые в предлагаемой электрической системе, испытаны на ESM мощностью 2 кВт. Электропитание до 5 кВт, это связано с особенностью микросхемы КР118ПМ.
    Рабочая схема, многократно заполненная отечественными мастерами.

    Читайте так же

    Как подключить отвертку 18В к 220В Винтовой источник прикручивается от электронного трансформатора для галогенных ламп. Наша экспериментальная нейронная сеть посчитала, что последующий текст для вас тоже близок по теме. Если это не так, просите прощения и даже не обращайте внимания. Но теперь я хочу сказать вам, что я хотел что-то сделать.

    Как подключить шуруповерт к автомобилю 12В Автор: Фирсов Вячеслав опубликовал: SIX Saint.Две тысячи семнадцать просмотров: 4 946 Понравилось: 23 Не понравилось: Батареи у вас одни достались? И работать нужно !! Что нужно понимать, что легко не подключить отвертку к автомобильному аккумулятору не при необходимости …

    Особенности конструкции некоторых инструментов, например углового шлифовального станка, влекут за собой сильное влияние на двигатель устройства динамической нагрузки. Для исключения неравномерных нагрузок на электроприбор и его составные части рекомендуется приобрести или изготовить устройство плавного пуска (УПП).

    общие сведения

    В электроинструментах, в которых рабочая часть представлена ​​диском, вращающимся с большой скоростью, в начале их работы на оси редуктора действует сила инерции. Этот удар влечет за собой следующие отрицательные моменты:

    1. Инерционный рывок, создаваемый в результате нагрузки на ось при резком старте, может выхватить агрегат из рук, особенно при использовании дисков большого диаметра и массы;

    Важно! Из-за таких инерционных рывков при работе со стальными и алмазными дисками необходимо держать инструмент двумя руками и быть готовым к его удержанию, так как в противном случае можно получить травму при поломке узла.

    1. Резкое появление рабочего электрического барьера на двигателе создает большую перегрузку по току, которая возникает после того, как агрегат набрал минимальное значение оборотов. Влечет за собой перегрев обмотки мотора и быстрый износ щеток. Частое включение и выключение инструмента может привести к короткому замыканию, так как велика вероятность заправки изоляционного слоя обмоток;
    2. Резкий набор оборотов ЭСМ или дисковой пилы из-за большого крутящего момента приводит к быстрому износу зубчатой ​​передачи.Иногда возможно включение редуктора или даже его преклонение зубами;
    3. Перегрузка, воспринимающая рабочий диск на себе при резком запуске, может привести к его разрушению. Наличие защитных чехлов на таких электроинструментах обязательно.

    Важно! При запуске болгарки открытая площадка кожуха должна находиться в противоположной от человека стороне для защиты от разлетающихся осколков с возможным разрушением рабочего диска.

    Для уменьшения вредного воздействия резкого и динамичного пуска производители электроинструментов выпускают модели со встроенными функциями плавного пуска и оборотов.

    Для информации. Такие устройства встраиваются агрегатами из средней и высокой ценовых категорий.

    Устройство регулятора плавного пуска и поворота отсутствует во многих экземплярах электроинструмента, который имеется в большинстве домовладений. Если приобрести мощную технику (диаметр рабочего диска более 20 см) без УПП, резкий запуск двигателя повлечет за собой механику и электрофокус, держать такой агрегат в руках тоже сложно. при включении.Установка УПП — единственный выход.

    На рынке комплектующих к электроинструментам представлено множество моделей уже готовых блоков регуляторов плавного пуска и оборотов.

    Готовое устройство плавного пуска для электроинструмента можно установить как внутри корпуса при наличии свободного места, так и подключить кабель питания в разрыв. Однако можно не покупать готовое изделие, а сделать его своими руками, так как схемы этого устройства достаточно.

    Самостоятельное изготовление УПП

    Для изготовления самого популярного устройства плавного пуска для электроинструментов на базе платы CR1182PM1PB потребуются следующие инструменты и материалы:

    • паяльник с припоем;
    • микросхема регулировки фазы КР1182ПМ1Р; Резисторы
    • ; Конденсаторы
    • ;
    • симисторов;
    • прочие вспомогательные элементы.

    В устройстве, которое получено по схеме выше, управление происходит посредством платы CR1182PM1R, а симисторы выступают в роли силовой части.

    Преимуществами данной сборки УПП являются следующие признаки:

    • простота;
    • Нет необходимости в дополнительных настройках после сборки УПП;
    • Устройство плавного пуска может быть установлено в электроинструмент любого типа и модели, рассчитанный на переменный электрический барьер на 220 В;
    • Отсутствие требований по удалению отдельной кнопки включения — конечный агрегат приводится в движение штатным ключом;
    • возможность установки такого блока внутри оборудования или в разрыв кабеля питания собственным корпусом;
    • Сделать такое устройство сможет любой отечественный мастер, владеющий азами пайки и считывания микросхем.

    Рекомендация. Самый практичный вариант подключения UPP — это подключить его к розетке, которая служит источником питания для электроинструментов. Для этого необходимо будет подключить устройство (слот XS1 на схеме) для подключения питающей розетки и ввести вход (разъем XP1 на схеме) для подачи питания напряжением 220В.

    Принцип работы УПП

    Принцип работы такого блока плавного пуска, установленного в болгарке, состоит из следующих процессов:

    1. После нажатия кнопки запуска на болгарке подается напряжение на микросхема;
    2. На контрольном конденсаторе (C2) происходит процесс плавного увеличения электрической дисперсии: при зарядке этого элемента он достигает рабочих характеристик;
    3. Тиристоры, входящие в состав платы управления, открываются с задержкой, которая зависит от времени полного заряда конденсатора;
    4. Simistor (VS1) управляется тиристорами и открывается с такой же задержкой;
    5. В каждой половине периода переменной мощности эта пауза уменьшается, что приводит к ее плавному приложению к входу рабочего блока;
    6. После выключения болгарки конденсаторный элемент разряжается сопротивлением резистора.

    Именно указанные процессы определяют плавный пуск болгарки, что дает возможность исключить инерционные удары коробки передач за счет постепенного увеличения оборотов диска.

    Время, в течение которого электроинструмент набирает рабочее число оборотов, определяется только емкостью управляющего конденсатора. Если, например, конденсаторный элемент будет иметь емкость 47 мкФ, то плавный пуск будет обеспечен за 2-3 секунды.Такого времени достаточно, чтобы начало использования инструмента произошло комфортно, а сам он не подвергался ударным нагрузкам.

    Если сопротивление резистора равно 68 кОм, то время разряда конденсатора составит примерно 3 секунды. Если вы пройдете временной интервал, устройство плавного пуска полностью готово к следующему циклу запуска электроинструмента.

    На заметку. Эту схему можно подвергнуть небольшой доработке, которая добавит устройству плавного пуска даже функцию регулятора оборотов.Для этого необходимо заменить обычный резистор (R1) на переменный вариант. Управляя сопротивлением, вы можете регулировать мощность электродвигателя, изменяя количество его оборотов.

    Остальные элементы схемы предназначены для следующего:

    • резистор (R2) отвечает за управление величиной мощности электрического потока, протекающего через вход симистора;
    • Конденсатор
    • (С1) — один из дополнительных компонентов системы управления системы управления CR1182PM1R, используемый в схеме включения типа.

    Советы по сборке конструкции и выбору материалов:

    1. Легкость монтажа и компактность будущего изделия может быть обеспечена пайкой конденсирующих элементов и резисторов непосредственно к ножкам платы управления;
    2. Симистор необходимо выбирать с минимальным электротоксом передачи 25 А и электротоком не более 400 В. Величина электрического потока будет полностью зависеть от мощности двигателя электроинструмента;
    3. За счет плавного пуска агрегата сила тока не будет больше номинальных показателей, установленных производителем.В некоторых случаях, например заграничного рабочего диска рабочего, может потребоваться дополнительный запас электроплиты, соответственно, лучше выбрать сормистор с рабочим током, равным двойному значению номинального. стоимость инструмента;
    4. Мощность ЭСМ или другого типа инструмента при работе с устройством плавного пуска по схеме CR1182PM1R не должна превышать 5000 Вт. Такое состояние связано с особенностями работы платы.

    Существуют и другие схемы плавного пуска электроинструментов и самых разных двигателей, спрямляющихся друг от друга по всем параметрам: от способа установки и внешнего вида до способа соединения и составных компонентов.

    Для информации. Описанная выше схема является наиболее простой и применяется повсеместно, так как доказала свою работоспособность и надежность.

    Устройство плавного пуска для электроинструментов — ремонт по ремонту и полная защита основных узлов устройства. Перед каждым стоит выбрать: купить УПП или сделать самому. Если есть какие-то знания в области электротехники и пайки радиодеталей, рекомендуется выполнить самостоятельную сборку, так как это надежно и просто.В противном случае его следует приобрести в любом специализированном магазине или на радиостанции, готовой адаптироваться к плавному запуску электроинструмента.

    Видео

    При запуске электродвигателя возникает пусковое напряжение из-за возникновения пусковых токов. Они в 9 раз превышают рабочие токи. Не влияет на стабильную работу электроприборов, сокращает срок службы двигателя. Все потому, что запуск двигателя начинает задерживаться и перегревать его обмотки.Специалисты советуют в сеть двигателя добавить устройства, способные сделать ее плавной. Самодельные мастера также научились делать приборы для плавного пуска электродвигателя своими руками.

    Перегрузка при пуске электродвигателей

    Время пуска — это начало движения вала двигателя, подключенного к передаточным устройствам. В этот момент движение ротора довольно нестабильно. Механизмы трансмиссии вынуждены вращать вал под большой нагрузкой. Такая нестабильность обязательно приведет к ударным нагрузкам, а это плохо скажется на передаточных устройствах.На нее очень сильно влияет шпонка вала двигателя и коробки передач.

    Плавный пускатель сглаживает нагрузку при запуске. Движение вала начинается с очень небольших оборотов, а скорость постепенно увеличивается. Это значит, что нет толчков и нагрузок на передаточные механизмы. Это принцип работы плавного пуска электродвигателя.

    Стоит отметить, что устройств плавного пуска, выпускаемых на заводах, составляет универсальных устройств .Их можно использовать для различных задач. Прежде всего, это плавный пуск электродвигателя, постепенное его торможение, защита электросети и приборов от опасных перегрузок. Любой желающий сможет найти подходящий продукт для решения определенных задач. У таких устройств есть большой недостаток, который заключается в высокой стоимости . Но вы можете сделать устройство для плавного пуска электродвигателя своими руками, затратив на это минимальное количество денежных средств и времени.

    Устройство плавного пуска своими руками

    Стоит рассмотреть тип устройства плавного пуска асинхронного электродвигателя с использованием микросхемы КР1182П.Это необходимо для трехфазного электродвигателя напряжением 380 вольт.

    Есть несколько полезных функций, которые стоит описать:

    • Обмотки в электродвигателе соединены звездой.
    • Выходные ключи — мощные тиристоры, подключенные по схеме параллельного счетчика.
    • Демпфирующие цепи включены в схему параллельно тиристорам. Здесь они применяются целенаправленно. Их основная задача — не допустить ложного включения тиристоров.
    • Варисторы необходимы для поглощения переключающих помех, возникающих в цепи.

    Присутствует в цепи и блок питания , который состоит из выпрямителя, конденсатора и трансформатора. Такой блок нужен для питания переключающих реле. После прямой мост На выходе стоит стабилизатор интегральный вид . Он обеспечивает на выходе стабильное напряжение 12 вольт. Дополнительно он способен обеспечить защиту от короткого замыкания и различных перегрузок.

    Как самостоятельно сделать устройство плавного пуска электроинструмента

    Краткое описание прибора

    Наиболее распространенная схема изготовлена ​​с использованием управляющей микросхемы подстройки фазы ч218ПМ1 1 И ее силовая цепочка реализована на симисторах.Подобное устройство довольно легко собирается и не требует долгих настроек после монтажа. Следовательно, человек способен это сделать без особых навыков. Вам нужно только уметь пользоваться электрическим паяльником.

    Такое устройство может быть подключено ко всем типам электроинструментов, которые питаются от сети переменного тока . Дополнительного снятия тумблера мощности здесь не требуется, так как модернизированный электроинструмент будет включаться с заводской кнопки. Это приспособление можно поместить внутрь болгарки или шнур питания в самодельный футляр.Самым популярным является обычное подключение устройства плавного пуска непосредственно к розетке, питающей электроинструмент. На входной разъем подается питание от напряжения 220 вольт, а к выходному разъему подключена розетка, которая будет питать кофемолку.

    Когда болгарская кнопка запуска будет замкнута, ток будет подаваться силовой цепью в силовой цепи. Управляющий конденсатор постепенно переходит в напряжение и по мере зарядки достигает необходимого рабочего значения.После этого тиристоры под управлением микросхем откроются не сразу, а с небольшой задержкой, величина которой зависит от заряда конденсатора. Симистор, управляемый тиристо, откроется через то же время.

    С каждым полупериодом переменного напряжения время задержки уменьшается по закону арифметической прогрессии. В результате величина напряжения, подаваемого на кофемолку, постепенно увеличивается. Похожий эффект выполняет и плавный пуск мотора электроинструмента.Таким образом, его обороты увеличиваются плавно, а вал коробки передач не испытывает инерционных нагрузок.

    Время, необходимое для установки оборотов на требуемое значение , зависит от емкости входного конденсатора . Емкость в 46 микрофрейд позволяет обеспечить плавный старт за 3 секунды. При такой задержке не будет сильного дискомфорта в начале работы с болгаркой, и она не будет подвергаться сильным нагрузкам при резком запуске.

    При выключении электроинструмента входной конденсатор начинает разряжаться с помощью специального резистора.Применяя показатели сопротивления в 67 килом, время до полного разряда составляет не более 4 секунд . Тогда устройство плавного пуска готово к новому пусковому инструменту.

    Если немного поработать, то такую ​​схему можно усовершенствовать до качественного регулятора электродвигателя. Необходимо поменять разрядный резистор на переменное сопротивление. Регулируя его, вы можете контролировать максимальную мощность мотора, тем самым изменяя оборот. Другими словами, в одном корпусе есть возможность сделать устройство плавного пуска болгарки и регулятор ротора.

    Основные элементы этого устройства работают так:

    • Резистор может контролировать значение силы тока, протекающего через управляющий выход симистора.
    • В управлении микросхемой помогают два конденсатора, которые используются в заводской схеме подключения.
    • Чтобы компактно и легко произвести монтаж, нужны конденсаторы и резисторы, припаять их прямо к ножкам микросхемы.
    • Simistor можно установить полностью любой, но с определенными техническими характеристиками.Допустимое напряжение должно быть до 380 вольт, а минимальная пропускная способность требуется не ниже 24 ампер. Величина силы тока напрямую зависит от максимальной мощности болгарки.

    Благодаря плавному запуску электроинструмента текущее значение не будет выше номинального значения инструмента для конкретной модели. В случае нештатных ситуаций, например, при застревании шлифовально-отрезного диска просто необходим определенный запас по текущему значению. Поэтому номинальную силу тока необходимо увеличить не менее чем в два раза.

    Схема включения плавного пуска инструмента. Плавный запуск болгарки своими руками

    У всех, кто пользуется болгаркой не один год, она ломалась. Поначалу каждый мастер пытался самостоятельно отремонтировать шлифовальный станок искрящимися искрами, надеясь, что она заработает после замены щеток. Обычно после такой попытки сломанный инструмент остается на полке с работающими обмотками. На замену покупается новая болгарка.

    Сверла, шуруповерты, перфораторы, фрезы в обязательном порядке оснащаются регулятором набора роликов.Некоторые так называемые калибровочные болгарки также снабжены регулятором, а обычные болгарки имеют только кнопку включения.

    Изготовители болгарки малой мощности сознательно не усложняют дополнительные схемы, ведь такой электроинструмент должен стоить дешево. Понятно, конечно, что срок службы недорогого инструмента всегда короче, чем у более дорогого профессионального.

    Самую простую болгарку можно модернизировать, чтобы она перестала повредить редуктор и обмоточные провода якоря.Эти неприятности желательно происходить при резком, иными словами ударном пуске болгарки.

    Вся модернизация заключается только в сборке электронной схемы и закреплении ее в коробке. В отдельной коробке, т.к. в ручке болгарки очень мало места.

    Проверено, внизу рабочий контур выложен. Изначально он предназначался для регулировки свечения ламп, то есть для работы на активной нагрузке. Ее главное достоинство? простота.

    1. Изюминкой устройства плавного пуска, концепцию которого вы видите, является микросхема К1182ПМ1Р.Данная микросхема узкоспециализированная, отечественного производства.
    2. Время разгона можно увеличить, выбрав конденсатор C3 с емкостью большего размера. Во время зарядки этого конденсатора электродвигатель максимально набирает обороты.
    3. Не нужно ставить вместо резистора R1 переменное сопротивление. Сопротивление резистора 68 ком оптимально подобрано для данной схемы. С такой настройкой можно беспрепятственно запустить болгарку мощностью от 600 до 1500 Вт.
    4. Если вы собираетесь собирать регулятор мощности, то вам необходимо заменить резистор R1 переменного сопротивления.Сопротивление в 100 кОм и более не занижает выходное напряжение. Зацепившись за ножки приправы для чипсов, можно вообще выключить подключенную кофемолку.
    5. Вставив в цепь питания тип ТС-122-25 типа VS1, то есть на 25а, можно бесперебойно запустить практически любую имеющуюся кофемолку, мощностью от 600 до 2700 Вт. И остается большой запас мощности. в случае хитрого шлифования. Для подключения болгар мощностью до 1500 Вт достаточно импортных семян ВТ139, ВТ140.Эти менее мощные электронные ключи дешевле.

    Сеатер на приведенной выше схеме полностью не открывается, обрезает примерно 15В сетевое напряжение. Такие перепады напряжения никак не сказываются на работе болгарки. Но при нагреве полупривода обороты подключенного инструмента сильно уменьшаются. Эта проблема решается установкой радиатора.

    Эта простая схема имеет еще один недостаток — несовместимость с контроллером Revolt, установленным в приборе.

    Собранную схему необходимо спрятать в пластиковых ящиках. Корпус из изоляционного материала важен, ведь нужно обезопасить себя от сетевого напряжения. В магазине электротоваров можно купить распределительную коробку.

    К коробке прикручивается розетка и подключается кабель с вилкой, что делает эту конструкцию внешне похожей на удлинитель.

    Если опыт и есть желание, можно собрать более сложную схему плавного пуска. Приведенная ниже принципиальная схема является стандартной для модуля XS-12.Этот модуль устанавливается в электроинструмент заводского производства.

    Если нужно поменять ревизии подключаемого электродвигателя, то схема усложняется: установлен энтродинг на 100 ком, резистор регулировочный на 50 ком. И вы можете просто и грубо реализовать изменение сопротивления 470 кОм между резистором 47 ком и диодом.

    Параллельно конденсатору С2 желательно подключить резистор сопротивлением 1 МОм (на схеме ниже он не показан).

    Напряжение питания микросхемы LM358 находится в диапазоне от 5 до 35 В. Напряжение в силовой цепи не превышает 25В. Поэтому можно обойтись без дополнительной стабилизации ДЗ.

    Какая бы схема плавного пуска ни соблюдалась, никогда не поворачивайте инструмент под подключенной к нему нагрузкой. Любой плавный старт можно сжечь, если торопится. Подождите, пока болгарка закрутится, а потом работайте.

    Ремонт стиральной машины своими руками Ремонт трансформаторов с заваренными сердечниками.Аккумулятор от литий-ионных аккумуляторов своими руками: как зарядить

    Плавный запуск любого электроинструмента очень важен по следующим причинам. Во-первых, это помогает защитить электрооборудование от поломки, что способствует более редкому выезду к ремонтникам, а это означает практически полное отсутствие простоев и повышение производительности труда. Во-вторых, наличие плавного пуска электродвигателя позволяет сэкономить деньги, которые можно было бы пойти на оплату труда ремонтников или покупку нового инструмента.

    В данной статье будет рассмотрено изготовление плавного пуска электродвигателя своими руками на примере болгарки или другими словами углового шлифовального станка.

    Зачем нужен блок плавного пуска

    В связи с некоторыми конструктивными особенностями запуск болгарки приводит к появлению на устройстве динамических нагрузок . Поскольку масса диска, с которым осуществляется полезная работа, достаточно велика, коллекторный электродвигатель и редуктор устройства действуют мощными инерционными силами, что приводит к следующим негативным факторам:

    1. При запуске, который особенно режется, на силу инерции очень сильно влияет корпус устройства, что может привести к травме. : Вы просто не держите инструмент и не отпускаете его.Поэтому при запуске электродвигателя болгарка всегда держит его двумя руками.
    2. Во время пуска электродвигателя влияет перегрузка, вызванная высоким напряжением. К чему это приводит? В первую очередь страдает обмотка двигателя и ускоренные щетки, чего не будет, если изготовить блок для плавного пуска. В противном случае будьте готовы к тому, что в один не очень красивый день в моторе произойдет короткое замыкание из-за полного щеточного износа .Это, в свою очередь, заставит вас отправиться в ремонт или купить новый шлифовальный станок.
    3. Быстро подаваемый крутящий момент на редукторе при пуске приводит к ускоренному износу шестерен редуктора вашего шлифовального станка.
    4. Также имейте в виду, что резкое включение болгарки может разрушить диск, осколки которого могут нанести серьезный вред, поэтому никогда не работайте без защитного кожуха.

    Для того, чтобы вам было более понятно, какие элементы шлифовального станка больше всего страдают от резкого вылета, посмотрите схему, представленную ниже.

    Конечно, некоторые компании, производящие шлифовальные станки, еще на заводе комплектуют свои устройства блоком для плавного пуска. Однако оборудование плавного пуска — неотъемлемая роскошь для болгар, относящихся к бюджетному ценовому сегменту, поэтому, если вы не хотите покупать дорогой электроинструмент, то вам грозит опасность столкнуться с проблемами, которые были описаны выше.

    Тем не менее выход есть и он довольно простой: сделать своими руками устройство для плавного пуска по одной из возможных схем.Если в корпусе вашего устройства есть свободное место, то можно воспользоваться готовым устройством для плавного запуска и поставить его на болгарку.

    Сделать плавный пуск болгарки своими руками

    Одна из наиболее часто используемых схем изготовления пускового устройства основана на микросхеме КР118ПМ1 и симисторах, составляющих силовую часть. По этой схеме можно сделать блок для плавного пуска, не обладая профильными навыками и глубокими знаниями в области электротехники.Важно только то, что вы сможете паять.

    Графически эта схема выглядит следующим образом.

    Самостоятельное устройство можно подключить к абсолютно любому электроинструменту. рассчитан на напряжение в двести двадцать вольт. Блок плавного пуска , созданный на основе данной схемы, по желанию может включать отдельную кнопку, и его можно подключить к штатному ключу шлифовального станка. Если у вашей болгарки внутри футляра есть свободное место, вы можете установить в него блок или сделать для него отдельный футляр и подключаться к электроинструменту через разрыв питающего кабеля.

    Оптимальный вариант подключения блока плавного пуска А ваш шлифовальный станок будет следующий: на вход блока (разъем XS1) вы будете подавать напряжение от блока питания с напряжением двести двадцать вольт. Вилка от болгарки подключается к выходу блока (разъем XP1).

    Принцип работы плавного пуска

    1. После нажатия кнопки включения шлифовального станка в цепи появляется схема, которая изначально направлена ​​на микросхему, которая обозначена на схеме выше как DA1.Конденсатор, регулирующий величину напряжения, постепенно увеличивает его до рабочего значения. Из-за работы конденсатора тиристоры в микросхеме открываются с некоторой задержкой и медленно передают напряжение в силовую часть на Simistors VS1.
    2. В описанном выше процессе возникают периоды, которые становятся все короче и короче, если отсчитывать их с момента запуска. В результате напряжение, подаваемое на шлифовальный станок, увеличивается медленно, а не скачкообразно, как это вызывает плавный запуск электродвигателя.
    3. Время, в течение которого двигатель набирает обороты, зависит от емкости используемого конденсатора C2. Как правило, мощности, равной сорока семи микрофрадам, вполне достаточно, чтобы болгарин плавно стартовал за две секунды. Обычно этого времени достаточно, чтобы снять перегрузку с электродвигателя и коробки передач.
    4. После того, как вы закончите работу и выключите устройство, резистор R1 своим сопротивлением разряжает конденсатор C1. Если номинал резистора R1 составляет шестьдесят восемь километров, разряд занимает всего три секунды.Затем вы снова можете использовать плавный стартер, потому что он будет готов к новому запуску болгарки.

    Если нужно модернизировать блок до устройства Регулировка оборотов электродвигателя, то вместо постоянного резистора R1 сделайте переменный. В этом случае вы можете регулировать его сопротивление, то есть влиять на вращение мотора.

    Симистор VS1 в вашем блоке Должен соответствовать следующим характеристикам:

    • Сила тока, минимально пропускаемого ими, составляет двадцать пять ампер.
    • Максимальное напряжение, на которое он рассчитан — четыреста вольт.

    Эта проверенная многими мастерами схема была опробована на песочной машине мощностью два киловатта, и имеет запас мощности до пяти киловатт, что становится возможным за счет микросхемы КР118ПМ1.

    При запуске электродвигателя возникает пусковое напряжение из-за возникновения пусковых токов. Они в 9 раз превышают рабочие токи. Не влияет на стабильную работу электроприборов, сокращает срок службы двигателя.Все потому, что запуск двигателя начинает задерживаться и перегревать его обмотки. Специалисты советуют в сеть двигателя добавить устройства, способные сделать ее плавной. Самодельные мастера также научились делать приборы для плавного пуска электродвигателя своими руками.

    Перегрузка при пуске электродвигателей

    Время пуска — это начало движения вала двигателя, подключенного к передаточным устройствам. В этот момент движение ротора довольно нестабильно. Механизмы трансмиссии вынуждены вращать вал под большой нагрузкой.Такая нестабильность обязательно приведет к ударным нагрузкам, а это плохо скажется на передаточных устройствах. На нее очень сильно влияет шпонка вала двигателя и коробки передач.

    Плавный пускатель сглаживает нагрузку при запуске. Движение вала начинается с очень небольших оборотов, а скорость постепенно увеличивается. Это значит, что нет толчков и нагрузок на передаточные механизмы. Это принцип работы плавного пуска электродвигателя.

    Стоит отметить, что устройств плавного пуска, выпускаемых на заводах, составляет универсальных устройств .Их можно использовать для различных задач. Прежде всего, это плавный пуск электродвигателя, постепенное его торможение, защита электросети и приборов от опасных перегрузок. Любой желающий сможет найти подходящий продукт для решения определенных задач. У таких устройств есть большой недостаток, который заключается в высокой стоимости . Но вы можете сделать устройство для плавного пуска электродвигателя своими руками, затратив на это минимальное количество денежных средств и времени.

    Устройство плавного пуска своими руками

    Стоит рассмотреть тип устройства плавного пуска асинхронного электродвигателя с использованием микросхемы КР1182П.Это необходимо для трехфазного электродвигателя напряжением 380 вольт.

    Есть несколько полезных функций, которые стоит описать:

    • Обмотки в электродвигателе соединены звездой.
    • Выходные ключи — мощные тиристоры, подключенные по схеме параллельного счетчика.
    • Демпфирующие цепи включены в схему параллельно тиристорам. Здесь они применяются целенаправленно. Их основная задача — не допустить ложного включения тиристоров.
    • Варисторы необходимы для поглощения переключающих помех, возникающих в цепи.

    Присутствует в цепи и блок питания , который состоит из выпрямителя, конденсатора и трансформатора. Такой блок нужен для питания переключающих реле. После прямой мост На выходе стоит стабилизатор интегральный вид . Он обеспечивает на выходе стабильное напряжение 12 вольт. Дополнительно он способен обеспечить защиту от короткого замыкания и различных перегрузок.

    Как самостоятельно сделать устройство плавного пуска электроинструмента

    Краткое описание прибора

    Наиболее распространенная схема изготовлена ​​с использованием управляющей микросхемы подстройки фазы ч218ПМ1 1 И ее силовая цепочка реализована на симисторах.Подобное устройство довольно легко собирается и не требует долгих настроек после монтажа. Следовательно, человек способен это сделать без особых навыков. Вам нужно только уметь пользоваться электрическим паяльником.

    Такое устройство может быть подключено ко всем типам электроинструментов, которые питаются от сети переменного тока . Дополнительного снятия тумблера мощности здесь не требуется, так как модернизированный электроинструмент будет включаться с заводской кнопки. Это приспособление можно поместить внутрь болгарки или шнур питания в самодельный футляр.Самым популярным является обычное подключение устройства плавного пуска непосредственно к розетке, питающей электроинструмент. На входной разъем подается питание от напряжения 220 вольт, а к выходному разъему подключена розетка, которая будет питать кофемолку.

    Когда болгарская кнопка запуска будет замкнута, ток будет подаваться силовой цепью в силовой цепи. Управляющий конденсатор постепенно переходит в напряжение и по мере зарядки достигает необходимого рабочего значения.После этого тиристоры под управлением микросхем откроются не сразу, а с небольшой задержкой, величина которой зависит от заряда конденсатора. Симистор, управляемый тиристо, откроется через то же время.

    С каждым полупериодом переменного напряжения время задержки уменьшается по закону арифметической прогрессии. В результате величина напряжения, подаваемого на кофемолку, постепенно увеличивается. Похожий эффект выполняет и плавный пуск мотора электроинструмента.Таким образом, его обороты увеличиваются плавно, а вал коробки передач не испытывает инерционных нагрузок.

    Время, необходимое для установки оборотов на требуемое значение , зависит от емкости входного конденсатора . Емкость в 46 микрофрейд позволяет обеспечить плавный старт за 3 секунды. При такой задержке не будет сильного дискомфорта в начале работы с болгаркой, и она не будет подвергаться сильным нагрузкам при резком запуске.

    При выключении электроинструмента входной конденсатор начинает разряжаться с помощью специального резистора.Применяя показатели сопротивления в 67 килом, время до полного разряда составляет не более 4 секунд . Тогда устройство плавного пуска готово к новому пусковому инструменту.

    Если немного поработать, то такую ​​схему можно усовершенствовать до качественного регулятора электродвигателя. Необходимо поменять разрядный резистор на переменное сопротивление. Регулируя его, вы можете контролировать максимальную мощность мотора, тем самым изменяя оборот. Другими словами, в одном корпусе есть возможность сделать устройство плавного пуска болгарки и регулятор ротора.

    Основные элементы этого устройства работают так:

    • Резистор может контролировать значение силы тока, протекающего через управляющий выход симистора.
    • В управлении микросхемой помогают два конденсатора, которые используются в заводской схеме подключения.
    • Чтобы компактно и легко произвести монтаж, нужны конденсаторы и резисторы, припаять их прямо к ножкам микросхемы.
    • Simistor можно установить полностью любой, но с определенными техническими характеристиками.Допустимое напряжение должно быть до 380 вольт, а минимальная пропускная способность требуется не ниже 24 ампер. Величина силы тока напрямую зависит от максимальной мощности болгарки.

    Благодаря плавному запуску электроинструмента текущее значение не будет выше номинального значения инструмента для конкретной модели. В случае нештатных ситуаций, например, при застревании шлифовально-отрезного диска просто необходим определенный запас по текущему значению. Поэтому номинальную силу тока необходимо увеличить не менее чем в два раза.

    Как известно, пусковой ток электродвигателя может быть рассчитан несколько раз, и если двигатель мощный, его включение вызывает сбой напряжения в питающей сети, что может вызвать сбой в работе устройств, чувствительных к таким сбоям. .
    В полной мере это относится к электроинструментам, основой которых являются электродвигатели. Характерный рывок при пуске при включении мощного ручного электроинструмента (это все равно что «вырваться» из рук) возможно при неумелом использовании травмы.


    Принципиальная схема для мягких электроинструментов


    Осцилограммы, поясняющие принцип работы электродвигателя плавного пуска


    Устройство печати


    Расположение деталей на печатной плате системы мягкого пуска

    Кроме того, пусковые режимы вызывают повышенный износ его механических узлов. Избежать этих негативных последствий можно, реализовав так называемый плавный пуск электродвигателя, при котором его частота вращения увеличивается от нуля до номинальной за несколько секунд.
    Эту задачу решает предлагаемый читателям прибор. Его прототипом послужил электронный блок, используемый в ручном электроинструменте некоторых фирм. В качестве дополнительной функции предусмотрено плавное ручное регулирование скорости вращения.
    Устройство может использоваться в электроинструментах с напряжением питания 220 В и потреблением тока до 16 А. На практике лучше ограничивать нагрузку мощностью не более 2,5 кВт.
    Описываемое устройство встроено автором в угловой шлифовальный станок Sparky мощностью 2.1 кВт. Фотография смонтированного устройства в его корпусе представлена ​​на рис. 5.

    Сопряжение с высокими динамическими нагрузками. Из-за массы рабочего диска в начале вращения на оси редуктора действуют силы инерции. Это влечет за собой некоторые отрицательные моменты:

    1. Нагрузка на ось при резком старте создает инерционный рывок, который при большом диаметре и массе диска может срезать электроинструмент с рук;
    2. ВАЖНО! При запуске болгарки всегда держите инструмент обеими руками и будьте готовы к его удержанию.В противном случае можно получить травму. Это предупреждение особенно актуально для тяжелых алмазных или стальных дисков.

    3. При резкой подаче рабочего напряжения на двигатель возникает перегрузка по току, которая проходит после набора номинальных оборотов;
    4. В результате изнашиваются щетки и перегреваются обе обмотки электродвигателя. При постоянном включении и выключении электроинструмента перегрев может оплавить изоляцию обмоток и привести к короткому замыканию с последующим дорогостоящим ремонтом.

    5. Большой крутящий момент при резком наборе оборотов преждевременной передачи шестерен;
    6. В отдельных случаях возможны зубья и редукторы коробки передач.

    7. Перегрузка, воспринимающая рабочий диск, может вывести его из строя при запуске двигателя.
    8. Следовательно, наличие защитного кожуха обязательно.

    ВАЖНО! При запуске болгарки открытый сектор кожуха должен быть направлен против оператора.

    Чтобы лучше понять механику работы, рассмотрим коньячное устройство на чертеже.Хорошо видны все элементы, испытывающие перегрузку при резком старте.

    Концептуальный чертеж Расположение рабочих органов и систем управления на болгарке

    Чтобы уменьшить пагубные последствия резкого старта, производители выпускают болгарии с оборотами и плавным пуском.

    Контроль крена на ручке прибора

    Но таким устройством комплектуются только модели средней и высокой ценовой категории. Многие отечественные мастера обзаводятся ушами без регулятора и замедляющих пусковых установок.Особенно это касается мощных копий с диаметром отрезного диска более 200 мм. Такую болгарку недостаточно держать в руках во время запуска, износ механики и электрической части происходит намного быстрее.
    Выход один — установка гладкой струны болгарки. Есть уже готовые заводские устройства с регулятором оборотов и замедлением запуска двигателя при пуске.

    Готовое устройство для настройки плавного пуска

    Такие блоки устанавливаются внутри корпуса, при наличии свободного места.Однако большинство пользователей УРМ предпочитают самостоятельно составлять схему плавного пуска болгарки и подключать ее к разрывному кабелю.

    Как сделать схему плавного пуска углового шлифовального станка своими руками

    Популярная схема реализована на базе микросхемы управления фазовым регулированием КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство просто монтируется, не требует дополнительной настройки после сборки, и сделать его мастером стало возможно без профильного образования, достаточно уметь держать паяльник в руках.

    Схема регулировки скорости электрического плавного пуска для болгарии

    Предлагаемый агрегат можно подключать к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Отдельного питания кнопки включения не требуется, доработанный электроинструмент включает штатный ключ. Схема может быть установлена ​​как внутри корпуса болгарки, так и в разрыв питающего кабеля в отдельном корпусе.

    Наиболее практичным является подключение блока плавного пуска к розетке, от которой запитан электроинструмент.На вход (разъем XP1) подается питание от сети 220 вольт. Расходная розетка подключается к розетке (разъем XS1), в которую торчит вилка UCM.

    При замкнутом болгарском пусковом ключе напряжение на микросхему DA1 поступает по полной силовой цепи. В контрольном конденсаторе происходит плавное повышение напряжения. По мере зарядки он достигает рабочего значения. Благодаря этому тиристоры в составе микросхем открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора.Симистор VS1, управляемый тиристорами, открывается с такой же паузой.

    Посмотрите видео с подробным объяснением, как сделать и по какой схеме применить

    В каждом полупериоде переменного напряжения задержка уменьшается в арифметической прогрессии, в результате чего напряжение на входе в электроинструмент плавно увеличивается. Этот эффект определяет мягкость двигателя бренди. Следовательно, обороты привода постепенно увеличиваются, и вал коробки передач не испытывает инерционных ударов.

    Время установки скорости до рабочего значения определяется емкостью конденсатора C2. Значение 47 мкФ обеспечивает плавный старт в течение 2 секунд. С такой задержкой не возникает особого дискомфорта при начале работы с инструментом, и при этом сам электроинструмент не подвергается лишним нагрузкам от резкого старта.

    После выключения АВМ конденсатор С2 разряжается резистором резистора R1. При номинале 68 ком время разряда составляет 3 секунды.После этого устройство плавного пуска готово к запуску нового бренда.
    С небольшой доработкой схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменяют переменным. Регулируя сопротивление, мы контролируем мощность двигателя, изменяя его обороты.

    Таким образом, в одном случае можно выполнить регулятор оборотов двигателя и устройство плавного пуска электроинструмента.

    Остальные детали схемы работают следующим образом:

    • Резистор R2 регулирует значение тока, протекающего через контроллер симистора VS1;
    • Конденсаторы C1 и C2 являются компонентами управления микрокамерой CR118PM1, используемой в типовой схеме включения.

    Для простоты и компактности монтажа резисторы и конденсаторы припаяны непосредственно к ножкам микросхемы.

    Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальная полоса пропускания 25 ампер. Величина тока зависит от мощности углового шлифовального станка.

    Благодаря плавному запуску болгарки ток не будет превышать номинальное рабочее значение для выбранного электроинструмента.Для аварийных случаев например напряжение диска WSM — ток нужен. Поэтому значение номинала в амперах следует увеличить вдвое.

    Радиочастоты, используемые в предлагаемой электрической системе, испытаны на ESM мощностью 2 кВт. Электропитание до 5 кВт, это связано с особенностью микросхемы КР118ПМ.
    Рабочая схема, многократно заполненная отечественными мастерами.

    Сделай сам плавный запуск асинхронного двигателя. Что такое плавный пуск электродвигателя? Устройство плавного пуска своими руками

    Плавный пуск получил широкое распространение при безопасной работе электродвигателей.При запуске двигателя номинальный ток (IH) составляет 7 раз. В результате этого процесса происходит уменьшение срока эксплуатации двигателя, а именно обмоток статора и значительная нагрузка на подшипники. Именно по этой причине рекомендуется производить плавный пуск электроинструмента своими руками там, где это не предусмотрено.

    Общие

    Статор электродвигателя является индуктором индуктивности, следовательно, существуют сопротивления с активной и реактивной составляющими.

    Когда электрический ток протекает через радиоэлементы , имеющие сопротивление с активным компонентом, потери теряются из-за преобразования силовой части в тепловой вид энергии. Например, резистор и обмотка статора электродвигателя имеют сопротивление активной составляющей. Вычислить активное сопротивление несложно, так как имеется совпадение фаз тока (I) и напряжения (U). Используя закон Ома для участка цепи, можно рассчитать активное сопротивление: R = u / i.Это зависит от материала, площади поперечного сечения, длины и температуры.

    Если ток проходит через элементы реактивного типа (с емкостной и индуктивной характеристиками), то, в данном случае, реактивный R. Катушка индуктивности, не имеющая практически активного сопротивления (в расчетах R ее обмоток не учитывается). Этот вид R создается за счет электродвижущей силы (ЭДС) самоиндукции, которая прямо пропорционально зависит от индуктивности и частоты I, проходящей через его витки: XL = Wl, где W — угловая частота переменного тока (W \ u003d 2 * P * F, а F — частота тока сети) и L — индуктивность (L = N * N / RM, N — количество витков, а Rm — магнитное сопротивление).

    Когда пусковой ток двигателя включен, в 7 раз больше номинального (ток, потребляемый инструментом), и обмотки статора нагреваются. Если обмотка статора старая, то может возникнуть бесконтактное КЗ, что повлечет за собой выход электроинструмента. Для этого применяют устройство плавного пуска электроинструмента.

    Одним из способов снижения пускового тока (IP) является переключение обмоток. Требуется 2 типа реле (время и нагрузка) и наличие трех контакторов.

    Пуск электродвигателя с обмотками, соединенными по типу «Звезда», возможен только при 2-х не одновременно замкнутых контакторах. По истечении определенного интервала времени, который устанавливает реле времени, один из контакторов выключается, а другой, ранее не задействованный, включается. Благодаря этому уменьшается чередование включения обмоток и пусковой установки. Этот способ имеет существенный недостаток, так как при замыкании двух контакторов возникают токи КЗ. Однако при использовании этого метода обмотка продолжает нагреваться.

    Еще одним способом снижения пускового тока является частотное регулирование пуска электродвигателя. Принцип такого подхода заключается в изменении частоты в питающей сети U. Основным элементом этого типа устройств плавного пуска является преобразователь частоты , состоящий из следующих элементов:

    1. Выпрямитель.
    2. Промежуточная цепь.
    3. Инвертор.
    4. Электронная схема управления.

    Выпрямитель состоит из мощных диодов или тиристоров , выполняющих роль преобразователя мощности U сети в постоянный пульсирующий ток.Промежуточная цепочка сглаживает пульсирующий постоянный ток на выходе выпрямителя, который собран на конденсаторах большой емкости. Инвертор нужен для прямого преобразования сигнала на выходе промежуточной цепи в амплитуду сигнала и частоту переменной составляющей. Электронная схема управления нужна для генерации сигналов, необходимых для управления выпрямителем, инвертором.

    Принцип работы

    Во время пуска электродвигателя коллекторного типа происходит кратковременное значительное увеличение потребляемого тока, что служит преждевременным выходом из строя электроинструмента и его подачи.Детали бывают электрические (превышение тока 7 раз) и механические (резкий пуск). Для организации «мягкого» пуска используйте устройства плавного пуска (далее УПП). Эти устройства должны соответствовать основным требованиям:

    Наибольшее распространение получили симисторные ОПП, принцип действия которых — плавное регулирование U с помощью регулировки угла открытия перехода симистора. Симистор необходимо подключать непосредственно к обмоткам двигателя, что позволяет снизить пусковой ток от 2 до 5 раз (в зависимости от симистора и схемы управления). Основные недостатки УПП Симисторик следующие:

    1. Сложные схемы.
    2. Перегрев обмоток при длительном пуске.
    3. Проблемы с запуском двигателя (приводит к значительному нагреву обмоток статора).

    Схемы усложняются при использовании мощных двигателей, однако при малых нагрузках и холостом ходу в ходе хода возможно использование простых схем.

    UPP с регуляторами без обратной связи (1 или 3 фазы) получили широкое распространение.В моделях этого типа появляется возможность предварительного выставления времени пуска и значений U до пуска двигателя. Однако в этом случае невозможно регулировать величину крутящего момента при нагрузке. В этой модели используется специальное устройство для снижения пускового тока, защита от пропадания и перекоса фаз, а также от перегрузок. Заводские модели имеют функцию отслеживания состояния электродвигателя.

    Простейшие однофазные схемы управления выполнены на одном симисторе и применяются для инструмента мощностью до 12 кВт.Существуют более сложные схемы, позволяющие регулировать параметры мощности двигателя мощностью до 260 кВт. При выборе заводского производственного контроля необходимо учитывать такие параметры: мощность, возможные режимы работы, равенство допустимых токов и количества пусков в определенный промежуток времени.

    Заявление на болгарском языке

    При запуске углового шлифовального станка (УСМ) на детали инструмента появляются высокие динамические нагрузки.

    Уважаемые модели укомплектованы УПП, а не обычные разновидности, например уш интерскола.Инерционный рывок способен вырваться из рук ушма, при этом возникает угроза жизни и здоровью. Кроме того, при запуске электродвигателя инструмента происходит перегрузка по току и в результате износа щеток и значительного нагрева обмоток статора происходит биение редуктора и разрушение отрезного диска может в любой момент треснуть и причинить вред. к здоровью, а может, и к жизни. Инструмент нужно закрепить, а для этого нужно сделать плавный пуск своими руками.

    Самодельные варианты

    Существует множество схем модернизации электроинструмента с использованием УПП. Среди всех разновидностей широко применялись устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры мощности. Существуют простые и сложные схемы, которые отличаются друг от друга вариантами версии, а также поддерживаемым подключаемым модулем питания. В конструктивном исполнении различают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, выполненные в виде отдельного модуля, выполняющего роль ограничения оборотов и пускового тока при прямом пуске АВМ.

    Схема простая

    УПП с оборотами оборотов на тиристоре ку 202 получила широкое распространение благодаря очень простой конструктивной схеме (Схема 1). Его подключение не требует особых навыков. Радиоэлементы для него получить очень просто. Это модель контроллера из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы регулировки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.

    Схема 1.Электроскоп во внутреннем блоке с регулировкой оборотов и плавным пуском (электрическая схема)

    Контроллер этого типа может быть встроен в корпус электроинструмента благодаря размерам и количеству деталей. Кроме того, необходимо отобразить рукоятку переменного резистора, а сам регулятор револьвера можно доработать, нажав кнопку перед диодным мостом.

    Основной принцип работы — регулировка оборотов электродвигателя инструмента за счет ограничения мощности в ручном режиме.Такая схема позволяет использовать электроинструменты мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в Интернете или справочнике). Кроме того, необходимо учитывать тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 — отличный тиристор, но его существенный недостаток — его настройка (подбор деталей для схемы управления). Для реализации плавного пуска в автоматическом режиме используется схема 2 (УПП на микросхеме).

    Плавный запуск на микросхеме

    Оптимальным вариантом изготовления УПП является схема УПП на одном симисторе и микросхеме, контролирующей плавное открытие перехода типа П-Н. Питает прибор от сети 220 В и прост в сборке. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также регулировать обороты (Схема 2). Симистор можно заменить аналогичным или с характеристиками выше, чем у источника, в соответствии с эталоном полупроводникового радиоэлемента.

    Схема 2. Схема плавного пуска электроинструмента

    Устройство реализовано на базе микросхемы КР118ПМ1 и SIMISTOR. Благодаря универсальности устройства его можно использовать с любым инструментом. Не требует настройки и устанавливается в разрыв кабеля питания.

    При запуске электродвигателя U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора C2.При емкости C2 = 47 мкФ задержка при запуске примерно 2 секунды. Зависит прямо пропорционально емкости конденсатора (при большей емкости время пуска увеличивается). При отключении ISM конденсатор C2 разряжается резистором R2, сопротивление которого составляет 68 К, а время разряда составляет около 4 секунд.

    Для регулирования оборотов необходимо заменить R1 на резистор переменного типа. При изменении параметра переменного резистора изменяется мощность электродвигателя.R2 изменяет количество тока, протекающего через вход симистора. Симистор нуждается в охлаждении, поэтому в корпус модуля можно встроить вентилятор.

    Основная функция конденсаторов С1 и С3 — защита и управление микросхемой. Симистор следует выбирать, руководствуясь следующими характеристиками: Direct U должен быть 400..500 В, а постоянный ток должен быть не менее 25 A. При таком номинале радиоэлементов к UPP можно подключить инструмент мощностью От 2 кВт до 5 кВт.

    Таким образом, для запуска электродвигателей различных инструментов нужно использовать заводские или самодельные. UPP используются для увеличения работы инструмента. При запуске двигателя резкое увеличение тока потребления в 7 раз. Из-за этого возможно обгорание обмоток статора и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП необходимо соблюдать правила безопасности при работе с электричеством.

    Кому хочется напрячься, потратить деньги и время на переоборудование устройств и механизмов, которые так хорошо работают? Как показывает практика — много. Хотя не каждый в жизни сталкивается с промышленным оборудованием, оснащенным мощными электродвигателями, но, постоянно встречаются в повседневной жизни не такие прожорливые и мощные электродвигатели. Ну, лифтом, наверняка, пользовались все.

    Электродвигатели и нагрузки — проблема?

    Дело в том, что практически любые электродвигатели в момент пуска или остановки ротора испытывают колоссальные нагрузки.Чем мощнее двигатель и оборудование, приводящее их в движение, тем дороже стоит его запуск.

    Наверное, самая значительная нагрузка, приходящаяся на двигатель во время пуска, это повторяющееся, хотя и кратковременное превышение номинального рабочего тока агрегата. Через несколько секунд электродвигатель выйдет на свой обычный оборот, потребляемый им ток также вернется к нормальному уровню. Для обеспечения необходимого электроснабжения приходится увеличивать мощность электрооборудования и токопроводящих магистралей , что приводит к их удорожанию.

    При запуске мощного электродвигателя из-за его большого потребления происходит «просадка» питающего напряжения, что может привести к сбоям или выходу из строя оборудования, питающегося от одной линии. Ко всему прочему сокращается срок службы электроснабжения оборудования.

    В случае возникновения нештатных ситуаций, прогорания ведущего двигателя или его сильного перегрева, свойства трансформаторной стали могут измениться. Так что после ремонта двигатель потеряет до тридцати процентов мощности. В таких условиях он уже непригоден для дальнейшей эксплуатации и требует замены, что тоже не устраивает.

    Зачем нужен плавный старт?

    Казалось бы, все правильно, и оборудование рассчитано на это. Вот только всегда есть «но». В нашем случае их несколько:

    • в момент пуска электродвигателя ток питания может превышать номинальный в четыре с половиной или в пять раз, что приводит к значительному нагреву обмоток, а это не очень хорошо;
    • Запуск двигателя прямым включением приводит к появлению разрывов, которые в первую очередь влияют на плотность одних и тех же обмоток, увеличивая трение проводников во время работы, ускоряет разрушение их изоляции и со временем может привести к межчувствительному замыканию ;
    • вышеупомянутые рывки и вибрация передаются на весь приводимый агрегат.Он уже совершенно нездоров, потому что может привести к повреждению его движущихся элементов : зубчатых передач, приводных ремней, конвейерных лент или просто представить себя в тросовом элеваторе. В случае насосов и вентиляторов это риск деформации и разрушения турбин и лопаток;
    • Не стоит забывать и о продукции, возможно, находящейся на производственной линии. Они могут упасть, рассыпаться или разбиться из-за такого рывка;
    • ну и, наверное, последний из моментов, заслуживающих внимания, это стоимость эксплуатации такого оборудования.Речь идет не только о дорогостоящем ремонте, связанном с частыми критическими нагрузками, но и о ощутимом количестве неэффективно расходуемой электроэнергии.

    Казалось бы, все вышеперечисленные сложности присущи только мощному и громоздкому промышленному оборудованию, однако это не так. Все это может стать головной болью любого обывателя. В первую очередь это касается электроинструмента.

    Особенности использования таких агрегатов, как электроловка, дрели, шлифовальные машины и т.п., предполагают многократные циклы пуска и остановки в течение относительно короткого промежутка времени.Такой режим работы в той же степени влияет на их долговечность и энергозатратность, как и на их промышленных собратьев. При этом не следует забывать, что системы плавного пуска не могут регулировать обороты двигателя или реверсировать их направление. Также невозможно увеличить начальную точку или уменьшить ток ниже того, который требуется для запуска вращения ротора электродвигателя.

    Видео: Плавный пуск, регулировка и защита Ассортимент. Двигатель

    Варианты систем плавного пуска электродвигателей

    Система звезда-треугольник

    Одна из наиболее широко используемых систем для пуска промышленных асинхронных двигателей.Главное преимущество — простота. Двигатель запускается при переключении обмоток системы «Звезда», после чего при установке стандартных оборотов автоматически переключается на переключение «Треугольник». Такой вариант пуска позволяет добиться тока почти на треть ниже , чем при прямом пуске электродвигателя.

    Однако этот метод не подходит для механизмов с малой инерцией вращения. Это, например, включает в себя вентиляторы и небольшие насосы из-за небольших размеров и массы их турбин.В момент перехода от конфигурации «Звезда» к «Треугольнику» резко снизят обороты или вовсе остановятся. В результате после переключения электродвигатель по существу запускается. То есть в конечном итоге вы не только добьетесь экономии двигателя, но и, скорее всего, получите перерасход электроэнергии.

    Видео: Подключение трехфазного асинхронного электродвигателя звездой или треугольником

    Электронная система плавного пуска электродвигателя

    Плавный запуск двигателя может быть произведен с помощью имитаторов, включенных в цепь управления.Возможны три схемы этого включения: однофазная, двухфазная и трехфазная. Каждый из них отличается своими функциональными возможностями и конечной стоимостью соответственно.

    С помощью таких схем обычно выявляется для снижения пускового тока до двух-трех номинальных. Кроме того, можно уменьшить существенный нагрев, присущий вышеупомянутой системе «Triangle Star», что способствует увеличению срока службы электродвигателей. Благодаря тому, что управление запуском двигателя происходит за счет снижения напряжения, разгон ротора осуществляется плавно, а не скачкообразно, как в других схемах.

    В целом на плавный запуск двигателя ставится несколько ключевых задач:

    • основная — снижение пускового тока до трех-четырех номинальных;
    • снижение питания двигателя при наличии соответствующего питания и проводки;
    • улучшение пусковых и тормозных параметров;
    • Аварийная защита сети от токовых перегрузок.

    Схема однофазного пуска

    Схема предназначена для пуска электродвигателей мощностью не более одиннадцати киловатт.Примените эту опцию, если вы хотите смягчить удар при запуске, а торможение, плавный старт и снижение тока падения не имеют значения. В первую очередь из-за невозможности организации последнего по такой схеме. Но из-за удешевления производства полупроводников, в том числе симисторов, они были сняты с производства и встречаются редко;

    Схема двухфазного пуска

    Схема предназначена для регулирования и пуска двигателей мощностью до двухсот пятидесяти ватт.Такие системы плавного пуска иногда оснащаются байпасным контактором Для уменьшения мощности прибора, однако, это не решает проблему асимметрии фазной мощности, которая может привести к перегреву;

    Схема трехфазного пуска

    Данная схема является наиболее надежной и универсальной системой плавного пуска электродвигателей. Максимальная мощность, контролируемая таким устройством двигателя, ограничивается исключительно максимальной температурой и электрической выносливостью применяемых симисторов.Его универсальность позволяет реализовать множество функций , таких как: динамическое торможение, захват обратного хода или уравновешивание предела магнитного поля и тока.

    Важным элементом последней из упомянутых схем является шунтирующий контактор, о котором говорилось ранее. Он позволяет обеспечить правильный тепловой режим плавного пуска электродвигателя , после выхода двигателя на штатные рабочие обороты, не допуская его перегрева.

    Существующие в настоящее время устройства для плавного пуска электродвигателей, помимо вышеперечисленных свойств, рассчитаны на их взаимодействие с различными контроллерами и системами автоматизации.Иметь возможность включить команду оператора или глобальную систему управления. При таких обстоятельствах в момент включения нагрузок возможно появление помех, которые могут привести к сбоям в работе автоматики, а значит, необходимо позаботиться о системах защиты. Использование схем плавного пуска позволяет значительно снизить их эффект.

    Плавный запуск своими руками

    Большинство вышеперечисленных систем практически не применимы в бытовых условиях.В первую очередь по той причине, что в домашних условиях мы крайне редко используем трехфазные асинхронные двигатели. А вот коллекторные однофазные двигатели — даже исключить.

    Схем устройства плавного пуска двигателя довольно много. Выбор бетона зависит исключительно от вас, но в принципе, обладая определенными знаниями в области радиотехники, умелыми руками и желанием, вполне вы сможете собрать достойный самодельный стартер , который продлит жизнь вашим электроинструментам и бытовой технике на долгие годы. .

    Плавный пуск асинхронного электродвигателя необходим для продления срока его службы и минимизации работ по устранению возможных поломок.

    • Прямой пуск
    • Плавный пускатель

    Необходимость плавного пуска

    Для обеспечения необходимой пусковой мощности необходимо увеличить номинальную мощность питающей сети. По этой причине оборудование может значительно подорожать. Более того, очевиден перерасход электроэнергии.

    Одним из недостатков асинхронного электродвигателя является большой пусковой ток. Он превышает номинал в 5-10 раз. Течение с большими бросками может возникать также при торможении двигателя или при его реверсе. Это приводит к нагреву обмоток статора, а также к слишком большим электродинамическим усилиям в частях статора и ротора.

    Если в результате аварийной ситуации двигатель перегрелся, всегда рассматривается возможность его ремонта. Но после перегрева параметры трансформаторной стали меняются.Обновленный электродвигатель имеет номинальную мощность на 30% меньше, чем у него ранее.

    Для ограничения тока пусковых реакторов, автотрансформаторов, резисторов и устройств плавного пуска двигателей — Устройства плавного пуска.

    Прямой пуск

    При прямом пуске в электросети машина напрямую подключается к источнику питания.

    Схема выше показывает характеристику пускового тока при прямом пуске. При таком подключении температура в обмотках машины возрастает минимум.

    Подключение осуществляется с помощью контактора (пускателя). Схема использует реле перегрузки для защиты электродвигателя. Однако этот метод применим при отсутствии текущих ограничений.

    Во время пуска станка ограничивается начальная точка для сглаживания резкого рывка, в результате которого могут выйти из строя механические части привода и подключенные механизмы.

    По этой причине производители больших электродвигателей запрещают их прямой пуск.

    Подключение «звезда-треугольник»

    Одним из основных способов запуска станка является электросхема Plug-Star-Triangle. Такой пуск возможен для двигателей, у которых все пуски и концы обмоток являются производными.

    Пусковое управление этой схемы состоит из трех контакторов, реле перегрузки и реле времени, управляющих контакторами.

    Изначально переключение с сетью происходит по схеме «Звезда». Контакторы К1 и К3 замкнуты. Затем, через определенное время, обмотки автоматически переключаются по схеме «треугольник».Контакты К3 заблокированы, а контакты К2, наоборот, замкнуты. Реле времени в электросхеме используется для управления их переключением. Он показывает время разгона двигателя. В этом случае пусковые установки значительно уменьшаются.

    Чтобы сэкономить на оплате электроэнергии, читатели советуют «Энергосберегающий ящик для экономии электроэнергии». Ежемесячные выплаты станут на 30-50% меньше, чем до использования экономии. Он удаляет из сети реактивную составляющую, в результате чего снижается нагрузка и, как следствие, ток потребления.Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

    Этот метод эффективен, но применяется не всегда.

    Пуск через автотрансформатор

    Этот метод используется с использованием автотрансформатора в электротрансформаторе, который последовательно подключается к машине. Он служит для того, чтобы запуск происходил при пониженном на 50% напряжении. В результате пусковой ток и вращающий пусковой момент уменьшатся. Регулируется временной интервал переключения с пониженного напряжения.

    Однако есть недостаток. Во время работы автомат переключается на сетевое напряжение, что приводит к резкому скачку тока.

    Плавные пускатели

    В условиях плавного пуска асинхронной машины с тиристорным силовым блоком в рабочем такте подается ток короткого замыкания. Разгон и торможение происходят за короткий промежуток времени. Многие собирают плавное пусковое устройство своими руками. Это намного меньше его цена.

    В этой схеме тиристоры включены в цепь параллельно по встречным принципам. Управляющее напряжение поступает на общий электрод. Такое устройство называется симистором. В случае трехфазной системы он присутствует в каждом проводе.

    Для отвода тепла, выделяющегося при нагреве полупроводников, используются радиаторы. Увеличиваются габариты, вес и цена устройств.

    Есть еще один вариант решения проблемы с нагревом.Схема подключается шунтирующим контактом. После запуска контакты замыкаются. В этом случае возникает параллельная цепочка, сопротивление которой меньше сопротивления полупроводников. А течение, как известно, выбирает путь наименьшего сопротивления. Во время этого процесса симисторы охлаждаются. Пример такого подключения показан на рисунке ниже.

    Типы устройств плавного пуска

    Их можно разделить на четыре категории.

    • Нормативная отправная точка.Принцип действия у них таков, что они контролируют одну и ту же фазу. Но при контроле плавного пуска пусковые токи не уменьшаются. Поэтому их спектр ограничен.
    • Управляющее напряжение при отсутствии сигнала обратной связи. Они работают по заданной программе и являются одними из самых распространенных.
    • Управляющее напряжение с сигналом обратной связи. Принцип их действия — возможность изменять напряжение и регулировать значение тока в заданном диапазоне.
    • Регулировочный ток при наличии сигнала обратной связи.Являются самыми современными из всех устройств этого типа. Обеспечивают высочайшую точность управления.

    Современные устройства плавного пуска выполнены на микропроцессорах. И это значительно увеличивает их функциональность по сравнению с аналогом. Эти устройства называются стартерами программного обеспечения. Они увеличивают срок службы исполнительных механизмов и самих электродвигателей.

    У них запуск электродвигателя происходит с постепенным увеличением напряжения. Кроме того, регулируется время разгона и время его торможения.Для того, чтобы пониженное начальное напряжение могло значительно снизить начальную точку, его устанавливают в диапазоне 30 — 60% от номинального.

    Плавная регулировка напряжения позволяет плавно разгонять двигатель до номинальной скорости.

    Следует отметить, что с применением устройств плавного пуска количество реле и контакторов в электрической цепи уменьшилось. Само по себе устройство программных стартеров несложно. Они просты в установке и эксплуатации.Электросхема подключения представлена ​​на рисунке справа.

    Однако есть ряд особенностей, которые следует учитывать при их выборе.

    • Первый — это обязательный учет действующей асинхронной машины. Поэтому при выборе пускателя необходимо проводить полный ток нагрузки, не превышающий предельный ток нагрузки самого устройства;
    • Вторая — максимальное количество пусков в час. Как правило, он ограничивается устройством плавного пуска.Количество запусков в час самой машины не должно превышать этого параметра;
    • Третий — это напряжение самой электрической сети. Он должен соответствовать паспортной стоимости устройства. Несоответствие может привести к его поломке.

    Асинхронный электродвигатель имеет возможность самостоятельно запускаться за счет взаимодействия вращающего момента магнитного поля и потока обмотки ротора, вызывая в нем большой ток. В результате статор потребляет большой ток, который к тому времени, когда двигатель достигает полной скорости, становится больше номинальной, что может привести к перегреву двигателя и повреждению.Чтобы этого не произошло, необходимо устройство плавного пуска электродвигателя (УПП).

    Принцип работы стартера

    Заключается в том, что устройство регулирует напряжение, подаваемое на двигатель при запуске, контролируя токовые характеристики. Для асинхронных двигателей пусковая установка примерно пропорциональна квадрату пускового тока. Оно пропорционально приложенному напряжению. Крутящий момент также можно считать приблизительно пропорциональным приложенному напряжению, поэтому регулировка напряжения во время запуска, тока, потребляемого машиной, и ее крутящего момента регулируются устройством и могут быть уменьшены.

    Используя шесть тиристоров в конфигурации, как показано на рисунке, устройство плавного пуска может регулировать напряжение, подаваемое на двигатель при запуске, от 0 вольт до номинального линейного напряжения. Плавный пуск электродвигателя может осуществляться тремя способами:

    1. Прямой пуск от использования напряжения полной нагрузки.
    2. Подача постепенно снижается.
    3. Применение частичного пуска обмотки с помощью автотрансформаторного пускателя.

    УПП бывают двух типов:

    1. Открытое управление : Пусковое напряжение подается с временной задержкой, независимо от силы тока или оборотов двигателя.Для каждой фазы сначала проводятся два SCR с задержкой 180 градусов для соответствующих полуволновых циклов (для которых выполняется каждый SCR). Эта задержка постепенно уменьшается со временем, пока подаваемое напряжение не достигнет номинального значения. Это также известно как временная система напряжения. Этот метод фактически не контролирует ускорение двигателя.
    2. Управление замкнутым контуром : Управляются любые выходные характеристики двигателя, такие как текущий ток или скорость. Пусковое напряжение изменяется соответственно для получения требуемого отклика.Таким образом, задача UPP — контролировать угол проводимости тринистора и напряжение питания.

    Преимущества плавного пуска

    В твердотельных устройствах плавного пуска используются полупроводниковые устройства для временного снижения параметров на выводах двигателя. Это обеспечивает контроль тока двигателя для снижения предельного крутящего момента двигателя. Управление основано на регулировании напряжения на выводах двигателя на двух или трех фазах.

    Несколько причин, по которым этот метод предпочтительнее других:

    1. Повышенная эффективность : Эффективность системы UPP, использующей твердотельные переключатели, в основном обусловлена ​​состоянием низкого напряжения.
    2. Управляемый запуск : Параметры запуска можно контролировать, легко меняя их, что гарантирует запуск без рывков.
    3. Контроль ускорения : Ускорение двигателя регулируется плавно.
    4. Низкая стоимость и размер : Это обеспечивается твердотельными переключателями.

    Компоненты твердотельных устройств

    Переключатели питания, такие как SCR, которые подвергаются фазовому управлению для каждой части цикла.Для трехфазного двигателя к каждой фазе подключаются по два тиристора. Реле плавного пуска электродвигателя должно быть рассчитано минимум в три раза больше линейного напряжения.

    Рабочий пример системы для трехфазного асинхронного двигателя. Система состоит из 6 тиристоров, логическая схема управления в виде двух компараторов — LM324 и LM339 для получения уровня и напряжения линейного изменения и оптико-солнечной батареи для управления приложением напряжения затвора к тиристору на каждой фазе.

    Таким образом, управляя длительностью между импульсами или их задержкой, контролируется управляемый угол SCR и регулируется подача питания на фазе запуска двигателя. Весь процесс фактически представляет собой систему управления с разомкнутой цепью, в которой контролируется время подачи импульсов запуска затвора для каждого тиристора.

    Основы SCR.

    SCR (Silicon Controlled Rectifier) ​​- управляемый стабилизатор мощности постоянного тока с высокой мощностью. Асинхронный двигатель SCR Асинхронный двигатель представляет собой четырехслойное кремниевое полупроводниковое устройство PNPN.Он имеет три внешних вывода и использует альтернативные символы на рисунке 2 (A) и имеет эквивалентную схему транзистора на рисунке 2 (b).

    Основной способ использования тринистора в качестве переключателя с анодом, положительным по отношению к катоду, управляемым в момент запуска машины.

    С помощью этих диаграмм можно понять основные характеристики SCR. Устройство плавного пуска электродвигателя можно включить и заставить действовать как выпрямитель с прямым перемещением кремния, кратковременно подавая на него ток затвора через S2.SCR быстро (в течение нескольких микросекунд) автоматически переходит во включенное состояние и остается включенным даже при удалении привода заслонки.

    Это действие показано на рисунке 2 (b): начальный ток затвора включает Q1, а коллектор C1 активирует Q2, ток коллектора Q2 затем удерживает Q1, даже когда привод затвора снят. Потенциал насыщения составляет около 1 В и создается между анодом и катодом.

    Для включения SCR требуется только короткий импульс затвора.Как только SCR зафиксирован, его можно снова отключить, на короткое время уменьшив его анодный ток ниже определенного значения, как правило, нескольких миллиампер, в приложениях переменного тока, автоматически отключаясь в точке пересечения нуля в каждой половине. период.

    Между затвором и анодом SCR имеется значительный коэффициент усиления, а низкие значения тока затвора (обычно несколько или меньше) позволяют контролировать высокие значения анодного тока (до десятков усилителей) .Большинство SCR имеют анодные номиналы. Характеристики затвора SCR аналогичны характеристикам соединения транзистора — эмиттера транзистора (см. Рис. 2 (б)).

    Между анодом и затвором SCR существует внутренняя емкость (несколько PF), и все более возрастающее напряжение, появляющееся на аноде, может вызвать достаточный прорыв сигнала к затвору для включения SCR. Этот «эффект скорости» может быть вызван переходными процессами на линии подачи и т. Д.Проблемы, связанные с эффектом скорости, могут быть преодолены путем проведения цепи сглаживания CR между анодом и катодом, чтобы ограничить скорость подъема до безопасного значения.

    Напряжение питания переменного тока

    (рис. 5) выпрямляется с помощью пассивного диодного моста. Это означает, что диоды срабатывают, когда линейное напряжение больше, чем напряжение на секции конденсатора. Результирующая форма волны имеет два импульса в каждом полупериоде, по одному для каждого окна проводимости диода.

    Форма волны показывает некоторый непрерывный ток, когда проводимость перемещается от одного диода к следующему.Обычно это происходит, когда он используется на уровне постоянного тока привода и есть некоторая нагрузка. Инверторы используют широко распространенную модуляцию для создания выходных сигналов. Треугольный сигнал генерируется на несущей частоте, на которой инвертор IGBT переключается.

    Эта форма сигнала сравнивается с синусоидальной формой волны на основной частоте, которая должна быть доведена до двигателя. Результатом является форма волны U, показанная на рисунке.

    На выходе инвертора может быть любая частота ниже или выше сетевой частоты до пределов инвертора и / или механических ограничений двигателя.Следует обратить внимание на то, что привод всегда работает в пределах исключительности двигателя.

    Запуск процесса обработки

    Включение SCR является ключом к управлению выходным напряжением для UPP. Во время запуска логическая схема SCI определяет, когда включить SCR. Он не включает SCR в точке, где напряжение переходит с отрицательного на положительное, но ждет некоторое время после этого. Это хорошо известный процесс, называемый SCR «постепенного восстановления».Точка включения SCR устанавливается или программируется тем, что начальный крутящий момент, начальный ток или ограничение тока строго регулируются.

    Результатом поэтапного восстановления SCR является нерелаксированное пониженное напряжение на выходах двигателя, которое показано на рисунках. Поскольку двигатель является индуктивным, а ток отстает от напряжения, тиристор остается включенным и расходуется до тех пор, пока ток не достигнет нуля. Это происходит после того, как напряжение становится отрицательным. Выход напряжения индивидуального тиристора.

    Если сравнить с формой полного напряжения, можно увидеть, что пиковое напряжение совпадает с полным напряжением волны. Однако ток не увеличивается до того же уровня, что и при подаче полного напряжения, из-за индуктивного характера двигателей. Когда это напряжение подается на двигатель, выходной ток выглядит как на картинке.

    Так как частота напряжения такая же, как и линейная, частота тока также такая же. SCR постепенно переходит на полную проводимость, промежутки в токе заполняются до тех пор, пока форма волны не будет похожа на двигатель.

    Такой плавный пуск асинхронного электродвигателя, в отличие от привода переменного тока, имеет токовые характеристики в сети и ток двигателя всегда одинаков. Во время пуска изменение тока напрямую зависит от значений приложенного напряжения. Крутящий момент двигателя изменяется как квадрат приложенного напряжения или тока.

    Наиболее важным фактором при оценке является крутящий момент двигателя. Стандартные двигатели при запуске производят примерно 180% полной нагрузки.Следовательно, снижение параметров на 25% будет равно крутящему моменту при полной нагрузке. Если двигатель потребляет 600% от общего тока нагрузки при запуске, ток в этой схеме снизит пусковой ток с 600% до 450% нагрузки.

    Схемы подключения стартера

    Есть два варианта, с помощью которых стартер запускает электродвигатель: стандартная схема и треугольник.

    Стандартная схема. Стартер включен последовательно с линейным напряжением, подаваемым на двигатель.

    Внутри треугольника есть еще одна схема подключения пускателя, называемая схемой внутреннего треугольника. В этой схеме два кабеля, которые подключены к одному из двигателей, подключены непосредственно к источнику питания I / P, а другой кабель будет подключен через стартер. Особенностью данной схемы является то, что стартер можно использовать для двигателей большой мощности, например, для двигателей мощностью 100 кВт, так как фазные токи делятся на 2 части.

    Сопряжение с высокими динамическими нагрузками.Из-за массы рабочего диска в начале вращения на оси редуктора действуют силы инерции. Это влечет за собой некоторые отрицательные моменты:

    1. Нагрузка на ось при резком старте создает инерционный рывок, который при большом диаметре и массе диска может срезать электроинструмент с рук;
    2. ВАЖНО! При запуске болгарки всегда держите инструмент обеими руками и будьте готовы к его удержанию. В противном случае можно получить травму. Это предупреждение особенно актуально для тяжелых алмазных или стальных дисков.

    3. При резкой подаче рабочего напряжения на двигатель возникает перегрузка по току, которая проходит после набора номинальных оборотов;
    4. В результате изнашиваются щетки и перегреваются обе обмотки электродвигателя. При постоянном включении и выключении электроинструмента перегрев может оплавить изоляцию обмоток и привести к короткому замыканию с последующим дорогостоящим ремонтом.

    5. Большой крутящий момент при резком наборе оборотов преждевременной передачи шестерен;
    6. В отдельных случаях возможны зубья и редукторы коробки передач.

    7. Перегрузка, воспринимающая рабочий диск, может вывести его из строя при запуске двигателя.
    8. Следовательно, наличие защитного кожуха обязательно.

    ВАЖНО! При запуске болгарки открытый сектор кожуха должен быть направлен против оператора.

    Чтобы лучше понять механику работы, рассмотрим коньячное устройство на чертеже. Хорошо видны все элементы, испытывающие перегрузку при резком старте.

    Концептуальный чертеж Расположение рабочих органов и систем управления на болгарке

    Чтобы уменьшить пагубные последствия резкого старта, производители выпускают болгарии с оборотами и плавным пуском.

    Контроль крена на ручке прибора

    Но таким устройством комплектуются только модели средней и высокой ценовой категории. Многие отечественные мастера обзаводятся ушами без регулятора и замедляющих пусковых установок. Особенно это касается мощных копий с диаметром отрезного диска более 200 мм.Такую болгарку недостаточно держать в руках во время запуска, износ механики и электрической части происходит намного быстрее.
    Выход один — установка гладкой струны болгарки. Есть уже готовые заводские устройства с регулятором оборотов и замедлением запуска двигателя при пуске.

    Готовое устройство для настройки плавного пуска

    Такие блоки устанавливаются внутри корпуса, при наличии свободного места. Однако большинство пользователей УРМ предпочитают самостоятельно составлять схему плавного пуска болгарки и подключать ее к разрывному кабелю.

    Как сделать схему плавного пуска углового шлифовального станка своими руками

    Популярная схема реализована на базе микросхемы управления фазовым регулированием КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство просто монтируется, не требует дополнительной настройки после сборки, и сделать его мастером стало возможно без профильного образования, достаточно уметь держать паяльник в руках.

    Схема регулировки скорости электрического плавного пуска для болгарии

    Предлагаемый агрегат можно подключать к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт.Отдельного питания кнопки включения не требуется, доработанный электроинструмент включает штатный ключ. Схема может быть установлена ​​как внутри корпуса болгарки, так и в разрыв питающего кабеля в отдельном корпусе.

    Наиболее практичным является подключение блока плавного пуска к розетке, от которой запитан электроинструмент. На вход (разъем XP1) подается питание от сети 220 вольт. Расходная розетка подключается к розетке (разъем XS1), в которую торчит вилка UCM.

    При замкнутом болгарском пусковом ключе напряжение на микросхему DA1 поступает по полной силовой цепи. В контрольном конденсаторе происходит плавное повышение напряжения. По мере зарядки он достигает рабочего значения. Благодаря этому тиристоры в составе микросхем открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, открывается с такой же паузой.

    Посмотрите видео с подробным объяснением, как сделать и по какой схеме применить

    В каждом полупериоде переменного напряжения задержка уменьшается в арифметической прогрессии, в результате чего напряжение на входе в электроинструмент плавно увеличивается.Этот эффект определяет мягкость двигателя бренди. Следовательно, обороты привода постепенно увеличиваются, и вал коробки передач не испытывает инерционных ударов.

    Время установки скорости до рабочего значения определяется емкостью конденсатора C2. Значение 47 мкФ обеспечивает плавный старт в течение 2 секунд. С такой задержкой не возникает особого дискомфорта при начале работы с инструментом, и при этом сам электроинструмент не подвергается лишним нагрузкам от резкого старта.

    После выключения АВМ конденсатор С2 разряжается резистором резистора R1. При номинале 68 ком время разряда составляет 3 секунды. После этого устройство плавного пуска готово к запуску нового бренда.
    С небольшой доработкой схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменяют переменным. Регулируя сопротивление, мы контролируем мощность двигателя, изменяя его обороты.

    Таким образом, в одном случае можно выполнить регулятор оборотов двигателя и устройство плавного пуска электроинструмента.

    Остальные детали схемы работают следующим образом:

    • Резистор R2 регулирует значение тока, протекающего через контроллер симистора VS1;
    • Конденсаторы C1 и C2 являются компонентами управления микрокамерой CR118PM1, используемой в типовой схеме включения.

    Для простоты и компактности монтажа резисторы и конденсаторы припаяны непосредственно к ножкам микросхемы.

    Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальная полоса пропускания 25 ампер.Величина тока зависит от мощности углового шлифовального станка.

    Благодаря плавному запуску болгарки ток не будет превышать номинальное рабочее значение для выбранного электроинструмента. Для аварийных случаев например напряжение диска WSM — ток нужен. Поэтому значение номинала в амперах следует увеличить вдвое.

    Радиочастоты, используемые в предлагаемой электрической системе, испытаны на ESM мощностью 2 кВт. Электропитание до 5 кВт, это связано с особенностью микросхемы КР118ПМ.
    Рабочая схема, многократно заполненная отечественными мастерами.

    Мбит / с UPP. Устройство плавного пуска

    سی می واهد فشار بگذارد ، ول و مان ود را به دستگاه ها و مکانیسم هایی که به وبی کار مکنفنف به عنوان تمرین نشان می دهد — بسیاری. اگر چه همه افراد در زندگی با تجهیزات صنعتی مواجه نیستند, مجهز به موتورهای قدرتمند قدرتمند نیستند, اما به طور مداوم با موتورهای الکتریکی و قدرتمند و قدرتمند و قدرتمند در زندگی روزمره ملاقات نمی کنند.خوب ، سانسور ، برای اطمینان ، از همه استفاده می شود.

    موتورهای الکتریکی و بارهای — مشکل؟

    واقعیت این است در واقع ر موتور الکتریکی ، در مان روع ا متوقف ردن روتور دارای اراا. درتمندتر موتور و تجهیزات که منجر به حرکت نها می شود ، نه های بزرگ برای راه اندازی ن است.

    احتمالا مهمترین بار به موتور در زمان راه اندازی, تکرار می شود, اگرچه کوتاه مدت, بیش از حد جریان عملیاتی اسمی واحد است. س از ند انیه ، موتور الکتریکی به گردش منظم ود برسد ، فعلی مصرف شده توسط نها نیز د توسط نها ن ب سطحن بزگر.برای امینان از منبع تغذیه لازم باید قدرت تجهیزات الکتریکی و بزرگراه ای هدایی را افزایش دهد اترب اتبا ا »»

    هنگامی که موتور الکتریکی قدرتمند شروع می شود, با توجه به مصرف زیاد آن, «تخریب» ولتاژ منبع وجود دارد که می تواند منجر به شکست یا شکست تجهیزات شده توسط یک خط شود. ر چیز دیگری ، عمر مفید تجهیزات تامین برق کاهش می یابد.

    در صورت شرایط غیرطبیعی, رانندگی موتور رانندگی یا بیش از حد گرم شدن آن, خواص فولاد ترانسفورماتور ممکن است تغییر کند به طوری که پس از تعمیر موتور, تا سی درصد قدرت را از دست خواهد داد.در چنین رایطی ، برای عملیات بیشتر نامناسب است و نیاز به جایگزینی دارد ، نیز مورد نیاز نیست.

    را به یک روع اف نیاز دارید؟

    به نظر می رسد که مه چیز درست است و تجهیزات برای آن راحی ده است. این فقط همیشه «اما» وجود دارد. در مورد ما, چند نفر از آنها وجود دارد:

    • در زمان شروع موتور الکتریکی, جریان برق ممکن است از چهار و نیم یا پنج بار اسمی تجاوز کند که منجر به حرارت قابل توجهی از سیم پیچ ها می شود و این خیلی خوب نیست ؛
    • شروع موتور به وسیله ورود مستقیم به BERS منجر می شود, که عمدتا بر تراکم سیم پیچ ها تاثیر می گذارد, افزایش اصطکاک هادی ها را در طول عملیات افزایش می دهد, تخریب عایق آنها را تسریع می کند و با گذشت زمان می تواند منجر به بسته شدن تقاطع شود.
    • ر سر و دا و ارتعاش وق به تمامی رانده شده منتقل می ود. این در حال حاضر به طور کامل ناسالم است ممکن است منجر به آسیب به عناصر حرکتی آن شود : سیستم های دنده دنده, کمربند درایو, کمربندهای نقاله یا به سادگی خود را در یک آسانسور twgging تصور کنید. در مورد مپ ها و رفداران ، این خطر تغییر شکل و تخریب توربین ها و تیغه ها است ؛
    • در مورد محصولات احتمالا در تولید را فراموش نکنید. نها ممکن است سقوط ، رو ریختن یا سقوط به دلیل نین حرکت تند و ناگهانی ؛
    • وب ، و احتمالا رین لحظات که سزاوار توجه است ، نه بهره برداری از نین تجهیزات است.ان نه تنها در مورد تعمیرات گران قیمت مرتبط با بارهای مکرر بحرانی ، بلکه یک مقدار ملموس از برق رتبط ا برق رتبط.

    به نظر می رسد که تمام پیچیدگی ای فوق ر شده در تجهیزات صنعتی درتمند و دست و ا ر ستند ن مار اا. ان مه می تواند سردرد ر مرد متوسط ​​متوسط ​​باشد. اول از همه این امر به ابزار قدرت مربوط می شود.

    مشخصه استفاده از این ترکیبات ، به عنوان Electrolovka ، مته ، رندرس و مانند ، نشان می دد نان می دهد نان م دد نان مدد نیان رتاد نان می دهد نان رتودن اتودن رتودن رتودن رتودن رتودن رتودن اتودن رتودن رتودن رتودن رتودن رتودودنین حالت عملیاتی تا حدودی بر میزان دوام و مصرف انرژی ، و مچنین همکاران نعتی نها تاثیر می اد. با این مه ، ما نباید سیستم ای راه اندازی اف را فراموش نید نمی تواند ردش مالی راتواند ردش مالی رات نظی14ر دا ا. مچنین رمکن است که نقطه روع را افزایش دهیم ا ریان زیر را کاهش دهیم که لازم است رخش روتور ماتروور اترون الترون الترون الترون الترور التور التور التور التور التور.

    ودئو: روع اف تنظیم و حفاظت از محدوده. موتور

    گزینه های سیستم های شروع صاف موتورهای الکتریکی

    سیستم ستاره ای مثلث

    یکی از سیستم های به طور گسترده ای برای راه اندازی موتورهای ناهمزمان صنعتی.مزیت اصلی سادگی است. موتور شروع می شود هنگام تغییر سیم پیچ های سیستم «ستاره», پس از آن, زمانی که توسط انقلاب های استاندارد تنظیم می شود, به طور خودکار به سوئیچینگ مثلث تبدیل می شود. نین نه ای روع می ود به شما اجازه می دهد تا تقریبا یک سوم ر را به دست ورید روع متروع.

    با این حال ، این روش برای مکانیسم ای با یک نفوذ کوچک از رخش مناسب نیست. به عنوان مثال این ، امل طرفداران و مپ های کوچک است ، به دلیل اندازه های کوچک و توده توربین ای. در زمان انتقال از پیکربندی «ستاره» به «مثلث» نها به شدت کاهش گردش مالی و ا توقف در همه.در نتیجه ، پس از تعویض ، موتور الکتریکی اساسا آغاز می شود. عنی در نهایت ، ما نه تنها به صرفه جویی در موتور به دست می ورید ، بلکه به احتمال اد ، برق رالبرراب

    ویدئو: اتصال یک ستاره موتور الکتریکی سه فاز یکپارچه یا مثلث

    سیستم الکترونیکی شروع صاف موتور الکتریکی

    شروع موتور صاف می تواند با استفاده از سیمستور های موجود در مدار کنترل تولید شود. س طرح ان امل وجود دارد: تک فاز ، دو فاز و سه فاز. ر یک از نها با قابلیت های کاربردی آن و نه نهایی آن متمایز است.

    با کمک نین طرح هایی ، معمولا برای اهش ریان روع ناسایی شده استت ا دو ا سه اسمی. علاوه بر این, ممکن است گرمایش قابل توجهی ذاتی ذاتی در سیستم فوق ذکر شده «ستاره مثلث» را کاهش دهد, که به افزایش زندگی موتورهای الکتریکی کمک می کند. با توجه به این واقعیت است که مدیریت شروع موتور به دلیل کاهش ولتاژ ، تاب روتور به ور مساب روتور به ور مساب روتور به ور مساب روتور به ور مساب روتور به ور مساب روتور به ور مساب روتور ب ور مساب روتور ب ور مساب روتور ادون ادون ادون ارون ارون ارون اردون,

    به طور لی ، ندین وظیفه کلیدی به روع اف موتور اختصاص داده می ود:

    • الی تران را
    • اهش منبع تغذیه موتور ، اگر قدرت و سیم کشی مناسب وجود دارد ؛
    • بهبود ارامترهای روع و ترمز ؛
    • بکه حفاظت اضطراری از اضافه بار فعلی.

    رح راه اندازی تک فاز

    رح برای راه اندازی موتورهای الکتریکی با رفیت بیش حااا رتلودوا. ان نه را اعمال کنید اگر می خواهید پانچ را در هنگام راه اندازی نرم کنید ، و ترمز روع اف رم روع اف رم روع اف رم روع اف رم روع اف رم روع اف رم روع اف راا اول از همه ، به دلیل عدم امکان سازماندهی دوم ، در چنین طرح. اما با توجه به اهش تولید نیمه هادی ها ، از جمله سیمستور ، نها از تولید حذف دند و به ندرت

    رح راه اندازی دو از

    رح برای تنظیم و روع موتورها با ظرفیتا دورا با رفیتا دورا با رفیتا دورا استا تا دود و حنواه واتتر.چنین سیستم هایی از شروع صاف گاهی اوقات با پیمانکار بایپس مجهز شده است با این حال, برای کاهش دستگاه, مشکل عدم تقارن قدرت فاز را حل نمی کند, که می تواند منجر به گرمای بیش از حد شود;

    رح راه اندازی سه فاز

    رح سیستم طابل اطمینان ترین و انی از روع اتاتورها اتتاتاا. حداکثر قدرت نترل شده توسط چنین دستگاه موتور به طور انحصاری به حداکثر دما و استقامت الکتریکی سیمستودوب راسدورب. خود جهانی بودن به شما اجازه می دهد تا بسیاری از توابع را درک کنید , از قبیل: ترمز پویا, پیکربندی معکوس سکته مغزی یا تعادل محدودیت میدان مغناطیسی و جریان.

    عنصر مهم از دومی ، از طرح های ذکر شده ، یک مانکار بای س است که قبلا گفته شد. تی ب ما اجازه می دهد تا حالت حیح حرارتی اف موتور الکتریکی را من ند ما اجازه می دهد تا حالت حیح حرارتی اف موتور الکتریکی را مین ند تالا رتور نتریکی را مین ند تر را من ند اتلا رولن رولات رول رول

    دستگاه های موجود در حال حاضر برای شروع صاف از موتورهای الکتریکی, علاوه بر خواص فوق, برای همکاری آنها با کنترل کننده های مختلف و سیستم های اتوماسیون طراحی شده اند. توانایی فعال ردن فرمان اپراتور ا سیستم مدیریت جهانی را داشته باشید.در چنین شرایطی, در زمان ورود بارها, ظهور تداخل که می تواند منجر به شکست در کار اتوماسیون شود, امکان پذیر است, و بنابراین لازم است مراقبت از سیستم های حفاظتی را انجام دهیم. استفاده از طرح های شروع اف می تواند به طور قابل توجهی اثر آنها را کاهش دهد.

    راه اندازی اف با دست ود را

    ار سیستم ای فوق در واقع در رایط داخلی ابل استفان نید. اول از همه ، به این دلیل که در خانه ما به ندرت از موتورهای ناهمزمان سه فاز استفاده می کنیم. اما موتورهای تک فاز جمع کننده — حتی از بین بردن.

    ند طرح از دستگاه برای راه اندازی موتور صاف وجود دارد. انتخاب بتن به طور انحصاری از شما بستگی دارد, اما در اصل, داشتن دانش خاصی از مهندسی رادیویی, دست های ماهر و میل, کاملا شما می توانید یک استارت خانگی مناسب را جمع آوری کنید که برای سال های بسیاری از ابزارهای قدرت و لوازم انگی خود را گسترش می دهد.

    استفاده موثر از روع ننده ای اف (UPP) تنها تحت شرایط انتخاب حیح دامنه نامیده می شود. معیارهای انتخاب کلیدی معمولا نوع بار موتور ، رکانس شروع و داده ای پاسپورت است.

    ای راه اندازی دستگاه ا می توانند به طور قابل توجهی از دیگر متفاوت باشند ر متفاوت باشند میزان نآادبب. به همین دلیل است که هنگام انتخاب یک دستگاه از یک شروع صاف از موتورهای ناهمزمان, بسیار مهم است که منطقه مورد استفاده در آینده خود را در نظر بگیریم.

    ویژگی ای روع را می توان به سه دسته تقسیم کرد.

    Обновить UPP

    Обновить عادی محدود به مقدار ریان ا روع در سطح 3.5 X I در مان 10.

    حالت سنگین با بارهای با یک لحظه کمی از inertia مشخص می شود.روع ران به حد مجاز 4.5 x I محدود می شود و مان شتاب 30 انیه است.

    رژیم بسیار سنگین نشان دهنده حضور لحظات بسیار بالایی از اینرسی است. روع ران به سطح 5.5 x I رسیدن و مان شتاب می تواند به ور قابل توجهی بیش از 30 انیه است.

    Версия UPP

    Версия Средняя версия UPP Средняя версия:

    1. Средняя версия системы. ار چه نین نوع مدیریت ادر به کنترل یک روع اف است ، اما جریان ای شروع را اهش نمی دهد.

    در حقیقت ، نگام استفاده از تنظیم کننده های گشتاور شروع ، ریان بر روی سیم پیچان بر روی سم پیچ موتور تقریبر م ران بر روی سیم موتور تقریبر اترساربرابربربربربرساربربربربرться در عین حال ، نین ریان علی بر روی سیم ولانی تر از در مورد یک روع مستقیم به وروع مستقیم به ورع مستقیم به وریت ن موتود موتود مورود,

    تیبانی از این نوع را نمی توان برای درایوهایی که نیاز به اهش جریان های شروع می ندند اسا. نها نمیتوانند مکانیسم ای راه اندازی را ارائه دهند (به علت خطر ابتلا به بیش از حد موتور) ا را اندازی را ارائه دهند (به علت خطر ابتلا به بیش از حد موتور) ا رادا

    2. تنم ننده ای ولتاژ بدون سیگنال بازخورد می تواند بر روی یک برنامه تعریف دهتوسط ارببرب. بازخوردی از موتور وجود ندارد ، بنابراین نها نمی توانند سرعت موتور را تر دهند تنظیم آن رارتبد. در غیر ان ورت ، نها تمام الزامات ارائه شده به استارت های خفیف را برآورده می کنند و ادرحاحاماتمتام ادرلب مدرتارتمرتام ادرتارت ا را برآورده می نند و قادرحاحام مرتارت ادرتام مرتامت ادرتامت این به سختی محبوب ترین است شروع کننده صاف

    جدول 1 حالت عملیات بسته به دامنه برنامه

    طرح شروع موتور توسط پیش از کار ولتاژ شروع, و همچنین زمان مورد نیاز برای شروع تعیین می شود.بسیاری از دستگاه های این نوع همچنین می توانند محدودیت مقدار جریان شروع را تضمین کنند — این امر با کاهش ولتاژ در هنگام راه اندازی به دست می آید. البته ، نین تنظیم کننده ها قادر به کنترل اهش سرعت کار مکانیزم ، انجام یک توقف اف و انی مد سترل.

    ننده ای دو از می توانند ولتاژ را اهش دهند و در سه از ، با این حال عل نامتا.

    3. تنم ننده ای ولتاژ با سیگنال بازخورد — اخهن نسا ای ارتقا افته از دستها اا داتا اتا رح داده. نها می توانند ارزش فعلی علی را بخوانند و ولتاژ را تنظیم کنند تا ریان از فریم تعریف ده توسراروسراروس ار.مچنین داده ای به دست آمده برای کار کردن انواع حفاظت (از عدم تعادل فازها ، اضافه بار ،او ر) یار دوا.

    که دستگاه شروع صاف موتورهای ناهمزمان این ممکن است با سایر دستگاه های مشابه به یک سیستم کنترل موتورهای تک الکتریکی گروه بندی شود.

    4. تنظیم کننده های فعلی با سیگنال بازخورد . ان مدرن ترین است روع نده اف طرح ار بر اساس مقررات نیروی علی ون ولتاژ به عنوان الب. این دقت مدیریت بهتر, برنامه نویسی ساده و تنظیم سریع دستگاه را فراهم می کند — زیرا اکثر پارامترها به صورت خودکار استفاده می شود, بدون نیاز به ورودی دستی.

    در حال اجرا بر روی ولتاژ پایین

    در زمان آغاز چنین شروع, جریان فعلی از طریق موتور برابر با روتور فعلی است. موتور در در ان مان شتاب می گیرد ، و لحظه ای در لحظه ای ، ن را بالاتر از اسمی می شود ، س از به ماهیت تغییر اری و لحظه ای بستگی به طراحی و مدل ر موتور خاص دارد.

    لازم به ر است که رایند روع موتورهای مدل های مختلف ، اما داشتن ویژگی ای مشابه اارت ماب اات مابه میاتلت مابه میاتل. ران روع می تواند در عرض 500 -700 ا اسمی باشد ، و لحظه ای از 70 ٪

    نین ویژگی ای یک مانع جدی برای کار این نوع است. دستگاه ای راه اندازی اف موتورهای ناهمزمان . بنابراین اگر وظیفه ما این است که یک نقطه شروع بالا را با حداقل مقدار فعلی روع نید ، باید موروع نید باید موروع نید باید موروع ند ، باید موروع ند باید موروع ند باید موروع ند باید موراتاتبات موراتبات موراتب

    نقطه روع موتور دارای وابستگی درجه دوم به قدرت فعلی است ، مانطور که بلا نشان داده ده است.

    باید به اد داشته باشید که اهش فعلی باید محدود باشد: اگر نقطه روع متر از لحظه بار روع متر اظه لحظه بار اد دات ارتو

    رح ای مثلث / ستاره

    روع ننده این نوع اع ترین دیدگاه است. دستگاه ای روع اف ، رح مثلث / ستاره اجازه نمی دهد که در بارهای بزرگ ار کند.

    در ابتدا نگامی روع د ، موتور «در ستاره» متصل است ، و لحظه ای و ارزش علی سوام اسمی. س از اله مانی مشخص درایو اموش می شود و دوباره روشن می شود ، اما در حال حاضر با توجه به رحح «.

    شروع موثر خواهد بود اگر زمانی که با توجه به طرح «ستاره» اورکلاک کرد, موتور قادر به ایجاد یک لحظه است که لازم است برای مجموعه ای از سرعت کافی برای تغییر به «مثلث». اگر این اتفاق می افتد در سرعت, بسیار کمتر اسمی, و سپس جریان به طور قابل توجهی از جریان شروع جریان متفاوت نیست, بنابراین استفاده از دستگاه از معنا محروم است.

    علاوه بر ای انفجاری و لحظه ای د در مان انتقال موتور به ار با توجه به رح «مثلث» دامنه نها بستگی به دامنه و از ولتاژ دارد نگام تغییر موتور توسط موتور ایجاد می ود.

    در بدترین حالت ، میزان ولتاژ می تواند مانند شبکه باشد ، اما در آنتی از است. سپس جریان بیش از حد اسمی دو بار ، و لحظه ای با توجه به فرمول بالا ، ار.

    Отправить сообщение Автотрансформатор

    Отправить сообщение Автотрансформатор Отправить сообщение Автотрансформатор.برای تنظیم مرحله ای از ارزش جریان شروع و لحظه ای ، ور خاموشی اص استفاده می شود. سرعت ل رخش شفت موتور الکتریکی تا انتقال به ولتاژ نامی به دست می آید و نژادهای جریان به حداقل می رسد. در عین حال ، به دلیل گام تنظیم ، به دست آوردن اخص های دقت بالا غیرممکن است.

    بزرگراه با autotransformer در مقایسه با یکی از قبلی (مثلث / ستاره) با راهندهاا انتلال بسته مشخص م دود. این به این معنی است که فرایندهای انتقال سفتی منحنی گشتاور و جریان در طول اورکلاکینگ موتور الکتریکی وجود ندارد.

    با توجه به اهش مقدار ولتاژ بر روی Автотрансформатор لحظه ای در هر سرعت موتور الکتریکی اهش می یادب.با بار درایو بسیار جدی ، مان شروع ممکن است از محدودیت های مجاز (امن) و با یک متغیر تجاوز ناد رتو ناد رتو ناد — رتوب ناد رتو.

    روع ننده ا با autotransformer معمولا در رکانس راه اندازی تا 3 عدد / ساعت استفاده می ود. راحی ده برای راه اندازی های مکرر و ا برای بار قوی تر ، دارای ابعاد بزرگ و بسیار گران تر استت.

    استاپلر با مقاومت در برابر زنجیره ای استاتور ساخته شده است

    چنین شروع کننده ها برای کاهش ولتاژ منبع به استاتور از مقاومت مایع یا فلز استفاده می کنند.با انتخاب الح از مقاومت ، نین دستگاه هایی اهش خوبی در لحظه و روع ریان موتور الکتریکی را راهمن من.

    انتخاب دقیق مقاومت باید در مرحله طراحی ساخته شود, با توجه به تمام پارامترهای موتور, حالت های عملیاتی آن و بار برنامه ریزی شده. با این حال, چنین اطلاعاتی همیشه در دسترس نیست, و هنگامی که مقاومت ها اشتباه را انتخاب می کنند, هر دو کیفیت و قابلیت اطمینان عملیات شروع کننده کم است.

    نن رح ان است که مقاومت مقاومت در برابر این ار به دلیل گرمایش آنها تغییر می ن.با توجه به ر بیش از حد رم ، روع کننده ای مقاومت به ار با ماشین آلات و مکانیزم ای بسیار انم ای بسیار ار با ماشین لات و مکانیزم ای بسیار ا

    موتورهای ناهمزمان موتورهای اف

    UPP (Thyristor UPP) اصل عملیات شامل مدیریت ولتاژ دریافتی است. وظیفه اصلی کنترل جریان شروع و لحظه ای است, با این حال, مدرن طرح های دستگاه های راه اندازی صاف بسیاری از ویژگی های رابط وجود دارد, و همچنین برای حفاظت از موتور جامع اجازه می دهد.

    توابع اساسی UPP:

    توانایی به صورت اف و به ور مداوم تغییر ولتاژ و ریان را ر دهید

    توانایی نترل ریان و گشتاور با ایجاد برنامه های ساده ؛

    توقف صاف با ترمز خفیف در آن سیستم هایی که ممکن است لازم باشد (نوار نقاله ، مپ ا و ره) ؛

    امینان از روع مکرر و متوقف ردن بدون تغییر ویژگی ای سیستم ؛

    بهینه سازی ردش ار ، حتی در سیستم ای با بار تغییر.

    UPP برنامه اجازه می دهد:

    از بین بردن جریان های شوک در شبکه عرضه و نم مانیی که رود می

    اهش جریان های شروع به جهنم ؛

    از بین بردن اثرات وک مکانیکی هر دو بر روی فشار خون و مکانیسم درایو ؛

    اهش تأثیرات حرارتی بر فشار ون ؛

    حذف Перенапряжение نگام متوقف ردن نم ؛

    مان عیب یابی را کاهش دهید ؛

    بهبود قابلیت اطمینان عملیات و عمر مفید.

    دستگاه یک شروع صاف یک تنظیم کننده ولتاژ تریستور (ОНС)

    در تنظیم کننده ولتاژ, هر فاز سیگنال دو تریستورهای ضد موازی را تغییر می دهد, یکی از آنها به طور شرطی به یک نیمه دوره ولتاژ شبکه مثبت و دیگری به منفی تبدیل می شود. کنترل ولتاژ در خروجی تنظیم کننده با تغییر زمان گنجاندن هر تریستور با توجه به لحظه ای که جریان باید از یکی از سه تریستور به دیگری (نقطه پایه) حرکت کند, با تغذیه پالس کنترل به تریستور حرکت می کند, که باعث می شود زمان جریان ران علی را از طریق یک تریستور در طول شبکه های دریایی ولتاژ ولتاژ ولتاژ در روجی ن بها در روجی ن بها رو ن بهرار رو ن بهار رو هن ه باار رو ن به بار رتود بار رتود بار رتا رتا رتا در روجی ن به بار رتود رتا بار رتود بار رتود رتاان ولتاژ سنوسی نیست و می توان آن را به عنوان یک ولتاژ متوسط ​​\ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u200b \ u} مان ورود به تریستور نسبت به نقطه پایه در درجه ا بیان می ود و اویه مقرران نامیده می شود. با تغییر اویه نترل تریستورها ، می توانید ولتاژ مورد نیاز برای راه اندازی موتور اف را دریافدد.

    در ایان رآیند روع تریستورها به حالت ورودی ثابت منتقل می وند و ا می تواند توان روع تواند توانط روع تواند توانط روع اند توان استفاده از تماس گیرنده شونت به شما امکان می دهد تا کارایی دستگاه را افزایش دهید, عمر مفید تریستورها را افزایش دهید و اثر عناصر نیمه هادی را در شبکه حذف کنید.

    ویژگی های حفاظت

    علاوه بر عملکرد کنترل حالت های شروع و حالت های متوقف, دستگاه های مبدل تریستور (ТПУ) با توابع حفاظت از جهنم و محافظت از ТПУ از حالت های اضطراری ارائه می شود. توابع استاندارد عبارتند از:

    حفاظت در برابر اتصال وتاه در روجی TPU ؛

    حفاظت در برابر شفت دمنده هنگام روع ؛

    حفاظت در برابر بیش از حد فعلی در حالت عملیاتی ؛

    حفاظت در برابر اهش نامعتبر از ولتاژ در ورودی TPU ؛

    حفاظت در برابر افزایش نامعتبر در ولتاژ در ورودی TPU ؛

    حفاظت در برابر ازهای مسدود ردن ؛

    حفاظت در برابر عدم قطعیت پیمانکار شونت (در صورت موجود بودن) ؛

    حفاظت در برابر عدم تقارن ولتاژ ورودی ؛

    حفاظت در برابر مراحل معکوس معکوس در ورودی ؛

    حفاظت موتور حرارتی ؛

    حفاظت در برابر شکست تریستور درت ؛

    حفاظت از از دست دادن کنترل پذیری تریستور.

    حفاظت موتور حرارتی ، حضور یک موتور سنسور یکپارچه ، و در سیستم کنترل تنها حضور سیستام رتور در غیاب چنین سنسور, حفاظت از حرارت به اصطلاح غیر مستقیم انجام می شود, که بر اساس یک مدل حرارتی خاصی از موتور توسط سازنده در نرم افزار میکروکنترلر گذاشته شده است.

    علاوه بر توابع در نظر گرفته شده, برخی از تولیدکنندگان در سنسورهای مقاوم در برابر عایق ТПУ قرار می گیرند و امکان خشک شدن سیم پیچ را با جریان ثابت یا متناوب خشک می کنند.

    سیستم نترل

    بخش رابط سیستم نترل امل ، به عنوان یک انون ، دو بخش: رابط اپراتوتوتر.

    رابط اپراتور معمولا بر اساس یکیکاخص ریستال مایع (LCD) и صفحصف لکد واقع در انل للو دستگاه است. با استفاده از ال سی دی و حه کلید ، دستگاه برنامه ریزی ده و اطلاعات مربوط به حالت ای عملیاگ تعدادی از تولیدکنندگان م کم نه ، یک رابط اپراتور را بر اساس نشانه ای LED و میکرودches (Jumpers نصب رد ما) مرود.

    رابط تجهیزات امل سیستم توسعه یافته سیگنال ای کنترل ورودی و روجی سیگنال های وضعیت سیگنال است. بنابراین ، دستورات «روع / توقف» را می توان به عنوان سطوح ولتاژ ، سیگنال های فعلی ارچهسایانواع ارچهسانواع ارسانواع متانآخرین مدل های دستگاه شامل کانال های ارتباطی سریال بر اساس RS-232, RS-432, می تواند اتوبوس, که از طریق آن می تواند هر دو برنامه هر دو برنامه نویسی و تنظیم دستورات شروع / توقف و خواندن اطلاعات در مورد حالت عملیات انجام می شود. تعداد ل ورودی ، سیگنال ای خروجی می تواند به 15-20 انال برسد.

    Отправить сообщение об ошибке

    Отправить сообщение об обновлении TPU с использованием мобильного телефона ABB и мобильного телефона Siemens, Emotron AB, Softronic, телефона, мобильного телефона. انتشار TPU رکت ای روسی را تسلط داده است.اکثر شرکت ها TPU را به شکل مونو بلوک تولید می کنند که در آن بخش قدرت قرار می رد ، سیستم نرلرو رتم نرلصرو رتم نرلصرو عرب. لازم به ذکر است که اکثریت دستگاه های خارجی پیمانکار شونت را در ترکیب ود ندارند و تنها نترل ا نترترند و تنها نترل اک نترتراد ارترترند و تنا نترل اک نترتراد ارترترند و تنها نترل اک رترتراد ارترتراد ارترترن ارترترت ا

    و ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑‑ ‑ ‑‑ ‑ ‑‑‑‑‑‑‑‑е‑ ‑ ‑ е‑ ‑‑ ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ {{{2}} ‑ ‑ ‑ ‑ ‑ ‑‑‑‑‑‑‑‑‑‑‑ е‑ ‑‑‑ ‑‑‑‑‑‑‑‑ ‑ ‑ ‑ ые. این ساختار با توجه به طرح کلاسیک ساخته شده است, دارای یک پیمانکار شیب دار ساخته شده است و از میکروکنترلر Atmel به عنوان هسته استفاده می کند.رابط اپراتور ترکیب شده است, که شامل ال سی دی, متصل به زمان ورود به پارامترهای صفحه کلید و تعدادی از پتانسیومتر هایی است که تنظیمات فعلی را برای حالت های مختلف عملیات مشخص می کنند. TPU دارای توابع حفاظت ر است: ا مدار وتاه ابت در روجی TPU ؛ از محفظه شفت موتور نگام روع ؛ از اضافه بار فعلی در حالت عملیاتی ؛ از صخره های فاز ؛ از Incone При шунтировании контактора ؛ حفاظت حرارتی موتور.

    نگامی TPU باعث می شود ، روش توقف موتور را مطابق با الگوریتم بهینه شده برای نوع اص راب TPU.از توابع سرویس ، باید سیگنالینگ خروج را در مورد پایان دادن به مشکل از روند شروع روع رد.

    سترده ای از پرتاب کنندنان تولید نندگان مختلف با تقریبا همان مشخصات ، توبا مان مشخصات ، تو ب ویژگیلای الب ا الب ا ارلبا ا رل ا رتاب

    ابل توجه این واقعیت است محصولات تولید کنندگان داخلی به ور قابل توجهی ارزان تر از ارجی اتست. علاوه بر این, برخی از تولید کنندگان داخلی, بر خلاف خارجی, قیمت دستگاه هزینه راه اندازی, تطبیق محصول را به یک درایو خاص و بهینه سازی ویژگی های آن در ارتباط با یک مکانیزم خاص.حضور یک میکروکنترلر اجازه می دهد تا تولید کنندگان داخلی داخلی را به سرعت سازگار با الگوریتم ها و پارامترهای مورد نیاز یک مشتری خاص و نوع خاصی از درایو, در حالی که نمایندگان شرکت های غربی چنین خدماتی را ارائه نمی دهند.

    مثال های УПП:

    1) СИРИУС 3RW40 SMOPT دستگاه با استفاده از توابع ساخته شده:

    حفاظت موتور نیمه هادی و حفاظت از دستگاه بیش از حد

    برنامه نویسی فعلی قابل تنظیم برای شروع صاف و متوقف کردن موتورهای ناهمزمان سه فاز

    نرخ قدرت اسمی از 75 تا 250 کیلو وات (در 400)

    زمینه های استفاده:

    طرفداران, پمپ, تجهیزات ساخت و ساز, پرس, پله برقی, سیستم های تهویه مطبوع, سیستم های حمل و نقل, وط مونتاژ ، مپرسور و

    ولر ، مکانیسم های اجرایی.

    2) PSS Smooth Starter سری انی است. AVV

    3) دستگاه ای روع اف و ترمز AltistArt 48. Schneider Electric

    استارتر اف (UPP) دستگاه از نوع مکانیکی ، الکتریکی یا الکترومکانیکی است که برای موتورای الکترا. ان اجازه می دهد تا شما را به اجرا یا توقف موتور بدون بیش از حد (با نقطه بزرگ از سکته مغزی). مچنین UPP تحت تاثیر رار رفته است به ارتفاع ران روع . تنظیم گشتاور موتور ، ویژگی اصلی مکانیسم است.در این مورد ، یک بار موتور کوچکتر وجود دارد. م این اازه می دهد اهش پوشیدن درایو موتور استاندارد هنگام روع
    مان بسیار کوتاه. همچنین تغییرات با پارامتر فعلی شروع رخ می دهد. بار در شبکه برق را می توان با اتصال یک موتور قدرتمند با لامپ شامل ارزیابی کرد. با شروع ارپ ، ما می توانید بار در زنجیره را مشاهده کنید ، و لامپ در آن لحظه روشن نخواهد شد. برای شرکت های صنعتی چنین مشکلی مجاز نیست. ارزش ن را با توجه به ولتاژ نامی دستگاه ها ارزش دارد. تنها راه حل صحیح برای نظارت بر سطح جریان روع در نظر گرفته شده است.این به دلیل افزایش صاف ولتاژ بر روی سیم پیچ موتور الکتریکی به دست مده است.

    نگامی روع ننده اف متصل است سم بیش از حد گرم نیست ، و هیچ مهیچلی با وشیدن بخش مکانیکی درانیکی. مچنین یک مشکل جدی آسیب به دریچه ها است. با شروع دید ا توقف ، این موارد با توجه به شوک های هیدرولیکی ، بارهای سنگین را تجربه می کنند. بلافاصله ارزش دارد که بگوییم بسیار بستگی به تنظیمات UPP دارد.

    Рейтинг:

    1. دستگاه ای مکانیکی (ساخته شده با سوئیچ تعویض ، که به صورت دستی تغییر می کند).
    2. UPP Electronic (ساخته شده با یک رنده ساخته شده است که دستگاه را به طور خودکار هنگامی که موتور روع می ود).
    3. مدل ای الکترومکانیکی (ساخته شده با سوئیچ تعویض و سوئیچ اتصال دهنده).

    با توجه به اصل سهام ار:

    1. ا تک از
    2. دستگاه ای دو از
    3. سه نوع از

    دستگاه ای مکانیکی در در مدار متغیر و مناسب برای موتورهای مختلف درت . ان دستگاه ا به خوبی با حفاظت از درایو از اضافه بار ، و مچنین بیش از حد گرم دن با تاوور اوب با حاظت از درایو از اضافه بار ، و مچنین بیش از حد گرم دن با تاوور ااودوب ارودوب.با پیکربندی مناسب ، UPP به علت اثر تداخل الکترومغناطیسی ، ر ابتلا به وشیدن در تماس ا را کاهش می دهد.

    ا الکترومکانیکی از هیئت مدیره نیمه ادی عمل می نند دایی ناپذیر از ن استترومکانیکی ا ت مدیره نیمه ادی عمل می نند دایی ناپذیر از ن استترومکانیکی استترومر نیکییکی در مانی که موتور به قدرت امتیاز خود می رسد عنصر ارائه شده به ور مستقیم می تواند بر مقدار ورتاژ.

    UPP الترونیکی اع ترین ستند. مدل ای مدرن می توانند به سرعت جریان را محدود کنند. بدون ونه تکه ای از از ها ، UPP بر قدرت میدان مغناطیسی تاثیر می گذارد. دستگاه ا می توانند با عملکرد بازخورد و مچنین بدون ن عمل کنند . نوع اول به دلیل امکان تنظیم تغییر فاز بهبود می یابد. UPP با عملکرد بازخورد به طور مستقیم بر سطح علی در سیم پیچ موتور تاثیر می گذارد. مدل بدون این نه در یک نجیره دو فاز و سه فاز کار می کند. در این مورد ، بارهای جریان تغییرات با توجه به تنظیمات پیش از ن رخ می دهد.

    P UPP ک ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ го ‑‑ ‑‑ ‑‑ ‑‑‑‑ M‑‑‑ й ‑‑‑ го‑ го‑ го ‑ ‑ ‑ Start. ان دستگاه دارای یک سیستم حفاظت قابل اعتماد است و ولتاد محدود 480 ولت است.رانس عملیاتی در سطح 60 رتز بیان شده است. دستگاه دستگاه املا مع و ور است و تنها 1.5 لوگرم وزن دارد.

    «»? ان حفاظت را در برابر ناپدید شدن فاز ورودی فراهم می کند. ار ما در مورد اخص ها صحبت کنیم ، ریان امتیاز 85 A است ، دستگاه در یک بکه با ولتاژ 480 ولت نار می. درت امتیاز — 45 لو وات ، و رکانس 60 رتز تجاوز نمی کند. حضور حفاظت در برابر از دست رفتن فاز موتور یکی دیگر از مزایای است.ار ما در مورد ارامترهای فیزیکی حبت کنیم ، س از ن ول تجهیزات 330 میلیمتر با ارامترهای حبت نیم ، س از ن ول تجهیزات 330 میلیمتر با ارامترهای ارامترهای ارامترها ارامترها

    دستگاه

    UPP استاندارد امل ره ای ر است:

    1. تریستورها برای تنظیم ولتاژ.
    2. بلوک تخته مدار چاپی مورد نیاز برای کنترل تریستورها.
    3. رادیاتورها از دست دادن رما استفاده می نند.
    4. ترانسفورماتور علی برای اندازه گیری شاخص های اصلی.
    5. Служба поддержки

    انتخاب مدل با کیفیت بالا

    نخام انتخاب UPP ، ارزش ن را دارد درت موتور و توجه به نین ارامتر به هنین ارامتر به هنن ارامتر به هنن ارامتر به هنن ارامتر به هنن ارامتر به هنن ارامتر به نوان لیان ع .بلافاصله ارزش ن را دارد که 220 ولت و رهبران منس در بازار دستگاه ای روع اف وجود دارد. اول از همه ، توصیه می شود مدل ایی را با جرفان فعلی از 3 تا 29 مپر در نظر بگیرید. نین دستگاه ایی مناسب برای موتورهای با قدرت 3 لو وات هستند. مدار استاندارد نترل ولتاژ استاندارد (حداکثر) 415 ولت است. ارشناسان توصیه می کنند توجه به چنین ارامترهای اضافی:

    1. درت راکنده
    2. رکانس منبع تغذیه (محدود).
    3. ابعاد
    4. حداقل دمای عملیاتی.
    5. روج گسسته علی
    6. مدت مان ار
    7. انحراف رکانس

    ا ایین مدل مت برای نوار نقاله ا و نوار نقاله ای کمربند قوی مناسب نیست.اغلب این دستگاه ها برای پمپ ها و طرفداران انتخاب می شوند. برای کمپرسورها ، ارزش انتخاب یک دستگاه برای روع اف موتور با یک سیستم حفاظت قابل عتماد است. در این رابطه ، 220 ولت به وبی به خوبی نشان داده شده است. اگر ما 25 مپر را در نظر بگیریم ، برای یک موتور 10 لو وات مناسب است.

    دستگاه استاندارد می تواند آزادانه در شبکه کار کند. ریان متناوب سه فاز . رکانس شبکه عرضه از 50 رتز آغاز می شود. مهم است که اطلاعات مربوط به خروج گسسته علی را اصلاح کنید و حداقل دمای عملیاتی را راموش نکنید.ار Siemens را انتخاب کنید ، می توانید گزینه های جالبی را برای 82 و 130 مپر دا کنید. در مدل ها ، رکانس شبکه عرضه 50-60 رتز است. ران روجی سسته بیش از 2 مپر نیست و ولتاژ (حداکثر) در 40 ولت است. اکثر مدل ا را می توان در یک شبکه فعلی متناوب سه فاز استفاده کرد. ولتاژ محدود منابع قدرت 300 بیشتر است. مچنین ارزش توجه به ویژگی ای طراحی UPP را پرداخت می ند. بسیاری از مدل های مدرن از رله های داخلی عبور می کنند. بهتر است نگام نصب یک اتصال گالوانیک ، دستگاه ها را در نظر بگیرید.

    ویژگی ای اتصال تجهیزات

    نگام انام ار نصب باید آن را در نظر بگیرید افزایش UPP برای اتصال به لاستیک به دت تنظیم استیک. مدل استاندارد به عنوان انون ، نصب ده با استفاده ا و مهره M6 و مچنین اضافی انتزی. اصلاحاتی وجود دارد که مسکن محافظتی انتخاب ده است. در دستورالعمل ای کالا همیشه می تواند با ابعاد فیزیکی تجهیزات آشنا باشد.

    مچنین مستندات داده ا را در مورد اصلاح پوسته محافظ راهم می ند. لازم به ذکر است که نباید بیش از حد کوچک باشد ، را این امر منجر به رم شدن تریستور می ود. انتخاب محل نصب یکی دیگر از جنبه های مهم است. از ایین و در بالای تجهیزات باید فضای کافی برای گردش هوا باشد.ما همچنین باید موارد ر مایع را بر روی دستگاه یا گرد و بار حذف کنید. مهم است که توجه داشته باشید که نیمه هادی ها قادر به جایگزینی عایق هوا نیستند. بنابراین ، در نگام نصب ، یک پیمانکار خطی استفاده می شود.

    در عملیات CE با ولتاژ ع ده انجام می ود. تغییرات نوع دو از در سری با توجه به طرح متصل می ود. به طور داگانه ، ارزش ن را با توجه به UPP با ماژول اتصال دارد. نگام نصب نین دستگاه هایی با کابل ، عایق حذف می شود. در مرحله اول ، نها به پایانه ها متصل می شوند. بعد ، ابل ها به موتور الکتریکی خلاصه می شوند.

    ال عملیات روع ننده ای صاف

    تعداد ادی از مقادیر موثر بر عملکرد یک درایو الکتریکی ناهمزمان وجود دارد. برای تغییر رآیندهای را استفاده می ود تجهیزات سوئیچینگ . به دلیل تغییر به دست مده است سطح مقاومت و تضعیف میدان مغناطیسی. W.
    برخی از مدل ها برای کوپلینگ یا بلوک های ویژه ارائه شده است. تنظیم ریان انتقال به دلیل سوپاپ های نیمه هادی که مدیریت می شوند. نها یک عنصر رفت و آمد موثر محسوب می شوند. با تشکر از تریستورها ، ممکن است ابتدا شرایط کاری لازم را تنظیم کنید.بنابراین ، ما می توانید شاخص های سیستم ولتاژ منبع تغذیه را تغییر دهید.

    موتورهای الکتریکی به ور گسترده ای در ر زمینه فعالیت انسانی مورد استفاده رار رفتند. با این حال, هنگامی که موتور الکتریکی شروع می شود, مصرف فعلی هفت بار رخ می دهد, باعث می شود نه تنها بیش از حد قدرت, بلکه گرما از سیم پیچ استاتور, و همچنین شکست قطعات مکانیکی. برای از بین بردن این اثر نامطلوب ، رادیو آماتورها توصیه می نند دستگاه ها را برای دستگاه ا را برای دستگاو ا را برای روع اف مترود ا موترود ا مترعرا.

    موتور ا ا

    استاتور موتور الکتریکی ، القاء القایی است ، بنابراین ا.مقدار واکنشی بستگی به ویژگی ای پاسخ فرکانس و در طول محدوده های روع از 0 به مقدار محاسبه دبخ (ررزانس و در ول محدوده) علاوه بر این ، تغییرات فعلی ، به نام پرتاب.

    روع ریان بیش از 7 برابر ارزش اسمی است. در ان ان رند ، سیم پیچ ای سیم پیچ استاتور یرم می شود و اگر سیم از آن سیم پیچ متشکل ا ین سیم پیچ متشکل ا ان سم متشکل ا یکان سم متشکل ا یکان اسرت) ив Перегрев منجر به کاهش بهره برداری از ابزار می شود. برای جلوگیری از این مشکل ، نه های متعددی برای استفاده از شروع ننده های صاف وجود دارد.

    و تاب ای سوئیچینگ موتور ا موتور (UPP) امل ره ای اصلی ر ر ا اصلی ر ر ا الی ر استت: 2 اله ا سون موتور ا موتور (UPP)

    ل 1 — رح کلی از دستگاه روع اف موتورهای آسنکرون (روع نرم).

    ل 1 موتور ناهمزمان را نشان می دهد. سیم پیچ ای ن توسط نوع اتصال «ستاره» متصل می وند. ارای در مانکاران بسته K1 و K3 انجام می شود. ا طریق یک اصله مانی خاص (تنظیم رله زمان) رنده K3 تماس خود را باز می کند (خاموش شدن) امو دنند (اموش شدن) بهمتلاتیان رح در شکل 1 نیز به موتور انواع مختلف موتورها قابل استفاده است.

    رر اصلی تشکیل ریان CW در حالی در نجاندن مزمان 2 دست اه. این مشکل با معرفی به طرح به جای تخته خرده وب اصلاح شده است. با این حال ، سیم پیچ ای استاتور همچنان گرم می شود.

    نگامی به صورت الکترونیکی تنظیم فرکانس موتور الکتریکی ، اصل تغییر فرکانس ولتاژ منبععاتساده می. عنصر الی ان مبدل ا است مبدل رکانس امل:

    1. ننده بر روی دیودهای نده بر روی دیودهای نده بر روی دیودهای نده بر روی دودهای ند بر روی دودهای ند بر رو دودها درتمند نمه اتوان اتمان اتماناین مقدار ولتاژ شبکه را به جریان ثابت پالسی تبدیل می کند.
    2. تداخل و ریزش ا را صاف می ند.
    3. انورتر برای تبدیل سیگنال به دست آمده در روجی نجیره متوسط ​​\ u200b به متغیر سیگنال بهاا
    4. مدار نترل الکترونیکی سیگنال ها را برای تمام گره های مبدل تولید می کند.

    اصل عملیات, انواع و انتخاب

    در طول افزایش روتور روتور و II, 7 بار برای گسترش عمر مفید, لازم است از УПП استفاده کنید, که مطابق با شرایط زیر است:

    1. افزایش یکنواخت و صاف در تمام شاخص ها.
    2. نترل برق و موتور در واصل زمانی خاص.
    3. حفاظت در برابر جهشای ولتاژ ، ناپدید شدن هر فاز (برای موتورهای الکتریکی 3 از) تداخل انوافع.
    4. بهبود مقاومت در برابر سایش.

    اصل عملیات ОКП SOMSTORN: محدود کردن مقدار ولتاژ به دلیل تغییر در زاویه باز کردن نیمه هادی نیمه هاست ها (سیمستور) هنگام اتصال به کویل های استاتور موتور الکتریکی (شکل 2).

    ل 2 — رح از یک روع اف از یک موتور الکتریکی بر روی سیمستور.

    با تشکر از استفاده از سیمستورها, ممکن است جریان های شروع را در 2 یا چند بار کاهش دهیم و حضور کنتاکتور از بیش از حد گرمای سیمستور ها اجتناب می کند (در شکل 2: بایپاس). معایب اصلی Simistor UPP:

    1. اعمال رح ای ساده تنها با بارهای م ا بیکار امکان است. در غیر این صورت ، طرح پیچیده است.
    2. سیم ای خود را بیش از حد و دستگاه ای نیمه هادی با مدت ولانی.
    3. موتور اهی اوقات روع نمی شود (منجر به گرمای زیادی از سیم پیچ ا می شود).
    4. با موتورهای الکتریکی موتور الکتریکی ، سیم پیچ ا بیش از حد گرم می شوند.

    UPSPS با تنظیم ننده ا به طور گسترده ای مورد استفاده قرار می رند ، در ن بازخورد (1 ا 3 ادود).در این نوع مدل ا ، لازم است زمان موتور الکتریکی و ولتاژ بلافاصله بل از روع روع ود. کمبود دستگاه ها — عدم توانایی تنظیم قطعات مکانیکی گشتاور گشتاور با بار. برای از بین بردن این مشکل, شما نیاز به اعمال دستگاه برای کاهش II, حفاظت در برابر تفاوت های فاز مختلف (رخ می دهد در طول شکاف فاز) و اضافه بار مکانیکی.

    Служба поддержки UPP.

    در دستگاه ای حاوی الکترومغناطیسی ، UPP در سیمستور ارائه ده است.نها در طرح و روش تنظیم ولتاژ شبکه متفاوت هستند. ساده ترین طرح ها نمودارها با تنظیم تک از است. آنها بر روی یک سیمستور انجام می شود و به شما اجازه می دهد تا بار را بر روی بخش مکانیکی کاهش دهید و برای موتورهای الکتریکی با ظرفیت کمتر از 12 کیلوولت استفاده می شود. ان شرکت ا از تنظیم ولتاژ 3 از برای موتورهای الکتریکی با ظرفیت تا 260 لوات استفاده می نند. نام انتخاب نوع عملیات ما باید پارامترهای ر را هدایت نید:

    1. درت دستگاه.
    2. حالت عملیات
    3. برابری موتور IP и UPP.
    4. تعداد راه اندازی برای یک زمان خاص.

    برای محافظت از مپ ها ، UPSPs محافظت از وک ا از اجزای هیدرولیکی لوله (کنترل پیشرفته) مناسب سند. UPSPS برای ابزارها بر اساس بارها و انقلاب های بزرگ انتخاب می شوند. در مدل ای ران مت ، این نوع حفاظت در الب UPP وجود دارد ، و برای بودجه لازم است ن را با ات ودود. این در آزمایشگاه ای شیمیایی برای شروع صاف فن ، نک کننده استفاده می شود.

    علل اربرد در بلغاری

    با توجه به ویژگی ای طراحی ، در روع ماشین سنگ نی او ان سنگ نی او او ااارابا رخش اولیه دیسک ، محور دنده به نیروهای inertia مربوط می 14ود:

    1. دان دسک دنده ا تهدیدی برای ندگی و سلامت وجود دارد ، را این ابزار بسیار خطرناک است و نیاز به نظارت دقیقمنی دارد.
    2. نگام روع ، بیش از حد علی رخ می دهد (IP test = 7 * io). یک راهن نارس از برس ها ، سیم پیچ های بیش از حد وجود دارد.
    3. ربکس پوشانده شده است.
    4. تخریب دیسک برش.

    ابزار رقابل انعطاف بسیار خطرناک می شود ، را فرصتی برای آسیب رساندن به سلامت ود رودودود.بنابراین ، لازم است که ن را تضمین کنیم. برای این ، UPPS برای ابزارهای قدرت با دستان خود جمع می شوند.

    ااد دستان ود را

    برای مدل ای بودجه ماشین سنگ نی اویه ای و ابزار دیگر باید UPPردوم. ان آسان است ، را به لطف اینترنت ، شما می توانید تعداد زیادی از طرح ها را دا کنید. ساده ترین و در عین حال ، مؤثر سیستم همبستگی انی و میکروسیکیت است.

    نگامی که رخ دنده ا ابزار دیگری روشن می شود ، به سیم پیچ ا و ابزار گیربکس مربوط بهار ربکس مربوط بهار ربکس مربوط بهان ربد بههان ربو بهانوآماتورهای رادیویی راهی برای خروج از این وضعیت پیدا کرده و یک شروع ساده ساده برای ابزارهای قدرت را با دست های خود (طرح 1) ارائه دادند, در یک بلوک جداگانه (فضای بسیار کمی در مورد) مونتاژ شدند.

    رح 1 — رح شروع اف از ابزار قدرت.

    UPP بر اساس KR118PM1 (تنظیم فاز) و بخش قدرت در سیمستور ا اجرا می شود. برجسته اصلی دستگاه ، ابلیت انعطاف پذیری آن است ، زیرا می توان ن را به ر ابزار قدرت متصل کرد. این نه تنها به راحتی نصب شده است ، بلکه نیازی به پیکربندی ندارد. اساسا ، اتصال سیستم به ابزار پیچیده نیست و در اف کابل برق نصب شده است.

    ویژگی های عملیات ماژول УПП

    هنگامی که چرخ دنده بر روی CR118PM1 روشن می شود, ولتاژ و بر روی خازن کنترل (С2), رشد ولتاژ صاف به عنوان شارژ رشد می کند. تریستورها واقع در تراشه به تدریج با تاخیر خاصی باز می شوند. سیمستور با مکث باز می شود ، برابر با تاخیر در تریستورها. برای هر دوره ولتاژ بعدی ، کاهش تدریجی تاخیر و ابزار به آرامی شروع می شود.

    مان تشخیص از مخزن C2 (در 47 مگاوات ، مان شخیصروع 2 انیه است). ان تاخیر مطلوب است ، اگر چه می توان ن را با افزایش مخزن C2 تغییر داد.س از اموش ردن دستگاه برش (USM) ندانسور C2 به علت مقاومت R1 تخلیه می ود (مان تخلیه حدود 3 مان تخلیه حدود 3 ا مادود 3 مان تخلیه حدود 3 مان تلیه حدود 3 مان تلیه حدودود, 68.

    ان رح برای تنظیم انقلاب ای الکتریکی می تواند با ایگزینی R1 به یک مقاومت متغیر ارتقا یابد. با تغییر مقاومت مقاومت مقاومت ، قدرت موتور الکتریکی تغییر می کند. مقاومت R2 عملکرد نظارت بر ارزش نیروی فعلی را انجام می دهد که از ریق ورودی VS1 Symistor راد اد КОНДЕНСАТОРЫ C1 и C3 Используются для изготовления микросхем.

    Simistor با ویژگی ای ر انتخاب ده است: ولتاژ حداکثر حداکثر تا 400-500 V ت. در تولید UPP با توجه به این مدار ، منبع تغذیه می تواند از 2 لو وات تا 5 لو وات متفاوت باشد.

    بنابراین برای افزایش عمر ابزارها و موتورها ، لازم است که روع اف خود را تولید کنیم. این به دلیل ویژگی سازنده الکترومغناطیسی انواع ناهمزمان و مع نده است. نگام شروع ، مصرف سریع ریان سریع رخ می دهد ، به این دلیل که قطعات الکتریکی و مکانیکی اهش می یابد.استفاده از UPP به شما اجازه می دهد تا از ابزار قدرت محافظت کنید ، به دلیل انطباق مقررات ایمنی. هنگام ارتقاء ابزار, ممکن است مدل های آماده شده در حال حاضر آماده خرید, و همچنین مونتاژ یک دستگاه جهانی ساده و قابل اعتماد, که نه تنها متفاوت است, بلکه حتی بیش از برخی از UPSP های کارخانه است.

    Az elektromos motor sima kezdete saját kezével. Simaindítás a csiszoló számára saját kezével

    Szabályként a Költségvetési sarokcsiszológépek (USM), a daráló nevű személyeknél nincsenek állítható elektronikus modulok a tervezésükben, amely a magálzátálás »Аз ilyen bolgárok tulajdonosai végül megismerik, hogy távollétük drámaian csökkenti и műszer funkcionalitását. Ebben аз esetben аз USM-t finomíthatja a házi készítésű lámpatestek telepítésével.

    В отеле есть моторра-алкалмаззак, аз rlők fordulnak elő gördülő sebesség görgetése karcolásból 10 ezerre és így tovább. Ki dolgozott, mint egy USH-ként, jól tudja, hogy néha nehéz megtartani и kezében аз indításkor, különösen, ha nagy átmérő van telepítve.

    Ez azért van, mert az ilyen ugrás alakú lépések a motorfordulatszámok, a készülék szerelője leggyakrabban.

    Bevezetés során a hatalmas terhelés, a rotor tekercseléshez és az elektromos motor állórészéhez van rögzítve. Mivel a kollektor motor be van szerelve a darálóban, rövidzárlatos üzemmódban indul: az elektromágneses mező már «megpróbálja» megfordítani a rotort, de egy ideig mozdulatlan maradte mdlens a teheneg. Ennek eredményeképpen a motor tekercseiben élesen növeli a kezdő áramot. Annak ellenére, hogy a gyártó tartalékot fektetett a tekercsekre, figyelembe véve a túlterhelést, amikor elindul, előbb-utóbb, a szigetelés nem ellenáll, ami az interszenzős lezárázásáho.

    Bevezetés problémái mellett a forradalmak kiigazításának hiánya bizonyos kényelmetlenséget okoz. Például a forgalmi szabályozó hasznos lehet bizonyos típusú munkatípusok alatt :

    • a felületek csiszolásakor vagy polírozásakor;
    • nagy átmérőjű eszköz telepítésekor;
    • néhány anyag vágásához.

    Ezenkívül a gördülő munkákkal a huzal zavarás valószínűsége néhány nyílásban nagy. Ha az orsófordulók nagyok voltak, болгар csak megragadja a kezét.

    Имеется контроллер мощности (fordulatszámokat), который является модульным, имеет дополнительный элемент, который используется для решения проблем, связанных с туманом, и является важным элементом, который не работает.

    Házi szabályozó rendszere

    Az alábbiakban bemutatjuk a bolgár motorjának zökkenőmentes kezdetének egyik legnépszerűbb sémáját a forradalmak lehetőségével.

    A szabályozó alapja чип CR118PM1, valamint a szimsztorok, amelyek a készülék hatalma.Ezzel a rendszerrel a saját kezével egy hatalmi szabályozót készíthet, anélkül, hogy az elektronika speciális ismerete lenne. Legfontosabb dolog az, hogy a forrasztópákát használhatja.

    Ez аз egység аз alábbiak szerint működik.

    1. A Start gomb megnyomása után az elektromos áram elkezd áramolni, elsősorban a mikrocirk (DA1).
    2. Контроллер конденсатора симан és egy idő után megkezdi a kívánt feszültségértéket. Ennek köszönhetően микросхема tirisztorok megnyitása következik быть valamilyen késedelemmel .Ez a kondenzátor teljes töltéséhez szükséges időtől függ.
    3. Mivel a VS1 Simistor a Microcircuit Theerer vezérlése alatt van, akkor simán nyílik meg.

    A fentiekben ismertetett folyamatok előfordulnak, amelyek minden egyes időszakban csökkentek. Ezért a motor tekercseléséhez szállított feszültség növekszik, nem ugorósan, de lassan, ami a csiszoló sima kezdetét eredményezi.

    A C2 kondenzátor kapacitása az elektromos motor teljes fordulatszámától függ. Конденсатор, емкость 47, микро заполняемый сегмент 2, большой запас воздуха и двигатель. Ha az AVM ki van kapcsolva, a C1 kondenzátor kisülését az R1 ellenállással 60 kΩ-ra hajtjuk végre 3 másodpercen belül, majd ezután az elektronikus modul készen áll az indításra.

    Ha az R1 ellenállás változó változó, akkor megkapja a sebességszabályozót, amely csökkenti a motor fordulatszámát.

    Fontos, hogy a Simistor vs1 a következő jellemzőkkel rendelkezik:

    • a minimális áram, amelyre tervezték, 25 A;
    • a Simistor-t a 400 V maximális feszültségre kell kiszámítani.

    Ezt a rendszert és szabályozóit többször is tesztelték sok mestert az rlőkön. legfeljebb 2000 ватт . Érdemes megjegyezni, hogy ez az eszköz a KR118PM1 chipnek köszönhetően 5000 W-ot tervez. Tehát jelentős biztonságossági margója van.

    Ideális esetben a bolgár rendetlenség szabályozójának kiürítése, a nyomtatott áramköri kártya rajzolása szükséges, a savval érintkező érintkezőkésójátárja. De mindent könnyebb lehet tenni:

    • helyet a súly minden részletét a súly, azaz a láb lábához;
    • a Symstore-ban csatlakoztassa a radiátorot (levél alumíniumból).

    Az üdülőhely ilyen módon a szabályozó kevesebb helyet foglal el, és könnyen elhelyezhető a csiszoló testébe.

    Hogyan csatlakozhat a csiszolószállító szabályozóhoz

    Az öngyártó erőszabályozó csatlakoztatása érdekében a speciális tudás nem szükséges, és minden otthoni mester megbirkózik ezzel a feladattal. Telepített modul egy huzal résben Amelyen keresztül a bolgár táplálja. Vagyis az egyik vezeték az egész számban marad, является szabályozó forrasztott a szakadásba.

    Ugyanígy a gyári erőszabályozó költsége körülbelül 150 руб. Csatlakoztatható, amelyet gyakran vásárolnak a mesterek Kínában.

    Ha nagyon kevés hely van a darálón, akkor a szabályozó elhelyezhető külső eszközök Amint az a következő fénykép látható.

    A szabályozó — это elhelyezhető a konnektorba, és használhatja azt, hogy csökkentse a Revs nem csak a bolgár, hanem más elektromos készülékek (fúrók, ébazteró vag.). Ez az alábbiak szerint történik.


    A szabályozó a fent leírtak szerint van csatlakoztatva — az egyik tápkábelvezeték törése.

    A következő képek azt mutatják, hogy a kész csatlakozó hogyan fog kinézni, amely beépített dühös szabályozóval rendelkezik, amely más elektromos készülézókhez has.

    Junction mező helyett bármelyiket használhat műanyag ház Megfelelő méret. Továbbá a doboz lehet önállóan, ragasztási darabok műanyagot ragasztópisztollyal.

    Sok elektromos szerszám nincs rendben a motor kopása miatt. Bolgárok modern modelljei simaindítóval rendelkeznek. Ennek rovására hosszú ideig fognak dolgozni. Аз элем эльва аз üzemi frekvencia változásán alapul. Annak érdekében, hogy többet megtudjon a kezdő eszközről, érdemes figyelembe venni a szabványos modelldiagramot.

    Simaindító

    Стандартный sima kiindulási rendszere egy szimulátorból, egy kiegyenesítési blokkból és kondenzátorkészletből áll. A mködési frekvenciának növelése érdekében аз ellenállásokat használják, amelyek az áramot egy irányba hagyják.Стартовый védelmet egy kompakt szűrőnek köszönheti. Модельлек алаксоняк. Ebben az esetben azonban sok a motortól függ, amely a darálóban van felszerelve.

    Hogyan kell csatlakoztatni a modellt?

    A daráló simaindításának összekapcsolása egy adapteren keresztül történik. A bemeneti érintkezők csatlakoztatva vannak аз egyenirányító blokkhoz. Fontos meghatározni a készülék nulla fázisát. A névjegyek biztonságossága érdekében szükséges lesz az indító teljesítményének ellenőrzése a teszteren keresztül.Először — это meghatároztuk a negatív ellenállást. Az indító telepítésekor fontos megjegyezni a készüléket, amely ellenáll a készüléknek.

    Az eszköz diagramja egy darálóval, amelynek samisztorral 10 a

    A bolgár zökkenőmentes elindítási rendszere, saját kezével, magában foglalja az érintkezési ellenállállás. A módosítások szerint a polaritási együttható nem haladja meg az 55% -ot. Модель и все визуальные блоки. A készülék védelme egy vezetékes szűrőnek felel meg.Alacsony frekvenciaváltóvezetékeket használnak az áramláshoz. Küszöbfeszültség csökkentésének folyamata и tranzisztoron történik. A szimcsora ebben az esetben стабилизация működik. Amikor модельный csatlakoztatva van, kimeneti ellenállás a 10 A túlterhelés során körülbelül 55 ohm. A stampák előállóképei alkalmasak egy félvezető alapon. Bizonyos esetekben a mágneses adó-vevők telepítve vannak. Kicsi fordulatokkal jól ütköztek, és névleges frekvenciát tarthatnak fenn.

    Modell a bolgárok számára a szimismuszt 15 a

    Simaindítás egy csiszolószalaggal a 15 A-vel, az univerzális, és gyakran alacsony teljesítnétményűny.Аз eszközök különbsége alacsony vezetőképességben rejlik. Daráló zökkenőmentes indításának diagramja (eszköz) magában foglalja a kontakt típusú transzszcenészek használatát, amelyek 40 Hz-es frekvencián működnek. Sok modell használ összehasonlító. Ezek az elemek szűrőkkel vannak felszerelve. Аз indított stressz 200 V-től kezdődik.

    Kezdők a bolgárok számára egy szimcsorral 20 a

    A 20 A-os szimsztorokkal rendelkező eszközök alkalmasak szakmai bolgárok számára.Számos modell érintkezési ellenállással rendelkezik. Elször — это képesek nagy gyakorisággal működni. Максимальный индикатор 55 fok. Легкая модель jól védett haza van. Стандартный eszközrendszer három kontaktort használ, amelynek kapacitása 30 pf. A szakértők azt sugallják, hogy az eszközöket vezetőképességük alapján osztják ки.

    A kezdeti minimális gyakoriság 35 Гц. Képes DC hálózatban dolgozni. A módosítások csatlakoztatása az adaptereken keresztül történik. Az ilyen eszközök jól megfelelnek 200 W-os motoroknak.A szűrők gyakran tippekkel vannak felszerelve. Az érzékenységi jelz legfeljebb 300 мВ. Elég gyakran vannak vezetékes komparátorok védelmi rendszerrel. Ha figyelembe vesszük az importált modelleket, akkor vannak olyan integrált jelátalakító, amely szigetelőkkel van felszerelve. Jelenlegi vezetőképesség 5 mk. 40 ohm ellenállásával a model képes stablean fenntartani and nagy fordulatokat.

    Modellek a bolgár 600 W-on

    A bolgárok számára 600 W-mal и kapcsolattartó szimsztorokkal rendelkező indítók használhatók, ahol a túlterhelés nem haladja meg 10 A-haladja meg.Érdemes megjegyezni, hogy sok lemez van lemezekkel. Biztonsággal elkülönítve vannak, és nem félnek a magas hőmérséklettől. Bolgárok Minimális gyakorisága 600 ватт 30 Гц. Ebben az esetben az ellenállás a megállapított ravasztól függ. Ha lineáris típusú, akkor a fenti paraméter nem haladja meg az 50 ohmot.

    Ha двухуровневом трехэтажном доме, расположенном на расстоянии 80 Ом. Надьон риткан, модель стабилизации тороккал ренделькезнек, амельек компараторокболь мёкёднек.Leggyakrabban azonnal a modulohoz kapcsolódnak. Néhány módosítás vezetékes tranzisztorokkal történik. Минимальный frekvenciájuk 5 Hz-től kezdődik. Félnek a túlterhelésektől, de képesek támogatni a nagy fordulatokat, amikor

    Bolgár eszközök 800 W-re

    800 W Bulgáriumok alacsony frekvenciózakúdí. A szimsztorokat gyakran 15 A-nál használják. Ha a modellek rendszeréről beszélünk, érdemes megjegyezni, hogy olyan tágulási tranzisztorokat használnak, amelyeknek jelenlegi sávszélessége 45 mk.Kondenzátorokat szűrőkkel és nélkülük használják, és az elemtartályok nem több, мята 3 pf. Érdemes megjegyezni, hogy a kezdők különböznek az érzékenységben.

    Ha a professional csiszolókat figyelembe vesszük, akkor a módosításokat 400 mV-vel közelítjük meg. Ebben az esetben a jelenlegi vezetőképesség alacsony lehet. Ваннак олян эшкёзёк, амельек валтозо транзисзтороккал ваннак эллатва. Gyorsan felmelegítik, de nem tudják fenntartani и daráló nagy forgalmát, és az áram vezetőképessége körülbelül 4 mk.Ha más paraméterekről beszélünk, akkor a névleges feszültség 230 V-tól kezdődik. A szélessávú szimulátorokkal rendelkező modellek minimális gyakorisága 55 Гц.

    Bolgár kezdők 1000 W

    Az adatokat a bolgárok számára a 20 A túlterheléssel rendelkező szimulátorok készítik. Стандартная диаграмма tartalmazza a triódot, стабилизация — három tranzisztort. Аз egyenirányító egység leggyakrabban vezetékes alapon van felszerelve. A kondenzátorok mind szűrővel, mind anélkül használhatók.Модель минимальна с частотой 30 Гц. 40 ohm ellenállásával a kezdők képesek nagy túlterhelést fenntartani. Azonban csiszoló alacsony fordulatánál jelentkezhetnek problémák.

    Hogyan készítsünk egy indítót a Simistor Ts-122-25-vel?

    Készítsen egy Simistor TS-122-25 sima kezdetét a csiszoló számára saját kezével, meglehetősen egyszerű. Эльсзор — это ajánlott az érintkezési ellenállás előkészítése. A kondenzátorok egypólusú típusra lesz szükség. Összesen három elemet telepítenek az indítóba.Az egyik kondenzátor tartályának nem haladhatja meg az 5 PF-t. A mködési frekvencia növelése érdekében a kontaktor a síkon forrasztva van. Néhány szakértő azt mondja, hogy a szűrőknek köszönhetően növelhető a vezetőképesség.

    Az egyenirányítóegységet 50 mk-ról vezetjük. Képes ellenállni a nagy túlterhelésnek, és képes lesz magas revs. Továbbá, hogy a bolgár zökkenőmentes kezdetét saját kezével összegyűjtse, egy tirisztor van telepítve. Munka végén Modell Egy adapteren keresztül csatlakozik.

    Модель для Simistors VS1 sorozatával

    SIMISTOR VS1 Sima Sima Start-on gyjthetjük a csiszolót a saját kezével, több egyenirányító blokk segítségével. Конденсаторный конденсатор megfelelő lineáris típusúak, kapacitása 40 pf. Indítsa el a módosítási szerelvényt az ellenállások forrasztásával. Kondenzátorok szekvenciális sorrendben vannak felszerelve a szigetelők között. A minőségi indítóval ellátott feszültség 200 V-nál egyenlő

    Ezután, hogy sima kezdetét a csiszoló számára saját kezével, az elkészített szimulázázikóle feszélázikót alezik.Minimális működési gyakoriságnak 30 Hz-nek kell lennie. Ugyanakkor a tesztelő köteles 50 ohm értéket mutatni. Ha túlmelegedési kondenzátorokkal kapcsolatos problémák merülnek fel, akkor a dipólusszűrőket kell használniuk.

    Modell a bolgárok számára a szabályozó KR1182PM1

    A KR1182PM1 szabályozóval való összeszerelés, egy zökkenőmentes indítás a csiszárázórazónse. A Szerződés célszerű, hogy két szűrőt alkalmazzon.Érdemes megjegyezni, hogy három kondenzátor, amelynek kapacitása legalább 40 pf-nek kell építeni egy indítót.

    Измененный элемент питания 300 мВ. A szakértők azt sugallják, hogy szimsztor telepíthető lámpa mögött. Emlékeztetni kell arra is, hogy a küszöbérték feszültségét nem szabad 200 V alatt leállítani. Ellenkező esetben a modell nem fog működni a csiszolócsökkentés csökkentésével.

    Az elektromos motor elindításakor kiindulási feszültség merül fel a kezdő áramok előfordulása miatt.9-szer nagyobbak, мята munkakörülmények. Nem befolyásolja az elektromos készülékek stable működését, csökkenti a motor élettartamát. Mindent, mert a motor kezdete késlelteti és túlmelegíti a tekercseket. Szakemberek tanácsot hálózata motor hozzá alkalmas eszközökön ez sima. Házi mesterek is megtudták, hogy a készülékeket egy elektromos motor sima kezdetére készítsük el saját kezével.

    Túlterhelés az elektromos motorok indításakor

    A kezdőidő аз átviteli eszközökhöz csatlakoztatott motor tengelymozgás kezdete.Ezen a ponton a forgórészmozgás meglehetősen instabil. Az átviteli Mechanizmusok kénytelenek a tengelyt nagy terhelés alatt forgatni. Az ilyen instabilitás minden bizonnyal sokk terheléshez vezet, és ez rosszul befolyásolja az átviteli eszközöket. Nagyon erősen befolyásolja a motor tengelyének is a sebességváltó kulcsát.

    Simaindító simítja a terhelést az indításkor. Tengelymozgás nagyon kevés fordulatdal kezdődik, это sebesség fokozatosan emelkedik. Ez azt jelenti, hogy nincsenek sokkok és terhelés az átviteli Mechanizmusokhoz.Ez az elektromos motor zökkenőmentes kezdete működésének elvét.

    Érdemes megjegyezni, hogy a gyárakban gyártott simaindító eszközök univerzális eszközök . Különböző feladatokhoz használhatók. Elször is, az elektromos motor sima kezdete, fokozatos fékezése, az elektromos hálózat védelme és a veszélyes túlterhelésekből származó készülékek védelme. Bárki megtalálja a megfelelő terméket bizonyos feladatokhoz. Az ilyen eszközök léteznek nagy hátránya, amely magas költségekből áll .De egy eszközt készíthet egy elektromos motor zökkenőmentes elindítására saját kezével, kiadások ezen a minimális készpénz és idő.

    Simaindító eszköz saját kezével

    Элемент управления электродвигателем, установленный на нем, содержит сегмент микросхемы KR1182P. Háromfázisú elektromos motorral 380 V feszültséggel kell rendelkeznie.

    Van néhány hasznos tulajdonság, amelyet érdemes leírni:

    • A villanymotor tekercselése csillaggal van összekötve.
    • A kimeneti gombok erős tirisztorok, párhuzamos számlálóval kapcsolódnak.
    • A csillapító láncok a tirisztorokkal párhuzamos diagramban vannak. Itt célszerűen alkalmazzák. Fő feladata, hogy megakadályozzák a tirisztorok hamis bevonását.
    • A varisztorok szükségesek az áramkörben bekövetkező kapcsolási interferencia felszívásához.

    Jelen van a láncban és tápegység amely egy egyenirányítóból, kondenzátorból és transzformátorból áll.Ильен блок szükséges a kapcsoló relé bekapcsolásához. Utána becenkáló híd A kijáratnál érdemes Stabilizátor integrált nézet . 12 вольт стабильная feszültséget biztosít kimeneten. Ezenkívül képes védelmet nyújtani a rövidzárlat és a különböző túlterhelések ellen.

    Hogyan készítsünk egy eszközt az elektromos kéziszerszám simaindításának függetlenül

    A készülék rövid leírása

    A leggyakoribb rendszert az irányítás segítségével gyártják ch218PM1 Fázisbeállító zsetonok1 És erõs lánca megvalósul a szimulátorok.Египетский hasonló eszköz meglehetősen könnyen megy, является szerelés után nem igényel hosszú beállításokat. Következésképpen egy személy képes különleges készségeket tenni. Csak az elektromos forrasztópálát kell használnia.

    Az ilyen eszköz csatlakoztatható minden olyan típusú elektromos szerszámhoz takarmány az AC hálózatból . A tápfeszültség-váltás további eltávolítása itt nincs szükség, mivel a frissített elektromos eszköz bekapcsolja a gyári gombot. Ez az eszköz a csiszolóhöz vagy a tápkábelbe helyezhető a házi készítésben.A legnépszerűbb a szokásos, hogy összekapcsolja a sima indítás közvetlenül az elektromos eszközt tápláló áramkivágáshoz. Bemeneti csatlakozó 220 вольт feszültségű tápellátást eredményez, és egy aljzatot csatlakoztat a kimeneti csatlakozóhoz, amely a darálót táplálja.

    Amikor a bolgár indítás gomb zárva lesz, az áramot a tápkábellel ellátott áramkör biztosítja. Контроллер kondenzátor fokozatosan feszültséggé válik, és töltésként eléri a szükséges munkaértéket. Ezt követően a zsetonok ellenőrzése alatt a tirisztorok nem fognak azonnal megnyílni, de kis késéssel, amelynek értéke a kondenzátor töltésétől függ.A Thyristo-vezérelt szimulistor ugyanolyan időn keresztül nyílik meg.

    A váltakozó feszültség minden félidőszakával a késleltetési idő csökken az aritmetikai progresszió törvénye. Ennek eredményeképpen a darálóhoz mellékelt feszültség értéke fokozatosan növekszik. Hasonló hatású, és az elektromos szerszám motorjának zökkenőmentes elindulása. Így a fordulatai zökkenőmentesen nőnek, это sebességváltó tengelye nem inerciális terhelés.

    Beállított idő mennyisége a kívánt értékhez fordul a bemeneti kondenzátor tartályától függ .46 mikrofaszáma kapacitása 3 másodpercen belül simaindulhat. Ильен késéssel nincs erős kényelmetlenség a darálóval való munka kezdetén, és hirtelen megkezdi az erős terheléseket.

    Ha az elektromos kéziszerszám ki van kapcsolva, a bemeneti kondenzátor egy speciális ellenállás alkalmazásával kezdődik. Ellenállási arány alkalmazása 67 kilométerben, a teljes kibocsátás időtartama legfeljebb 4 másodperc . Ezután simaindító készen áll egy új kezdő eszközre.

    Ha egy kicsit dolgozik, akkor az ilyen rendszer javítható az elektromos motor minőségi szabályozójához.Мэг Келл változtatni a kisülési ellenállást változó ellenállásnak. Beállíthatja, ellenőrizheti a motor maximális teljesítményét, ezáltal megváltoztathatja forgalmat. Más szóval, egyetlen esetben lehetőség nyílik arra, hogy egy eszközt készítsen a daráló és a rotor szabályozó zökkenőmentes elindítására.

    A készülék fő elemei így dolgoznak:

    • Az ellenállás képes az áramerősség értékének ellenőrzésére, amely a szimisztor vezérlő kimenetén keresztül áramlik.
    • Két kondenzátor segít a mikrokircuit kezelésében, amelyet a gyári kapcsolatban álló rendszerben használnak.
    • Компакт-это könnyen beszereléshez kondenzátorok és ellenállások szükségesek a forraszonc közvetlenül a mikrocirk lábához.
    • A Simistor teljesen felszerelhető, de bizonyos műszaki jellemzőkkel. Megengedett feszültségnek legfeljebb 380 voltnak kell lennie, is a legkisebb sávszélesség nem szükséges, legalább 24 ampernél. Jelenlegi erő értéke közvetlenül и daráló maximális teljesítményétől függ.

    Az elektromos kéziszerszám zökkenőmentes kezdete miatt az aktuális érték nem lesz magasabb, mint egy adott modell névleges eszköze.Vészhelyzet esetén, például a csiszolóvágó lemez elakadása egyszerűen szüksége van egy bizonyos állományra az aktuális értékkel. Ezért аз áram névleges erejét legalább kétszer kell növelni.

    Mivel a közelmúltban az aszinkron motor használata nagyon széles körben elterjedt, az egyszerűség, a megbízhatóság és egy kis ár miatt. Ez széles körű használatát okozza az iparban. Kifejezés jellemzőinek javítása és kiterjesztése érdekében számos különböző eszköz áll rendelkezésre моторный beállítása, kiindulása vagy védelben érdeköz.Itt elmondom neked az egyiket ebben a cikkben.

    Ez az eszköz az elektromos motor zökkenőmentes elindításának eszköze (az UPP rövidített működtetése), más módon a lágyindítónak nevezik, annak ellenére, hogyindázázázázázázázázázázázázá

    Современный тип UPP aszinkron motorokat minden korábbi módszerrel helyettesti, mint például a «Switching Star-Triangle» útközben az úton, vagy a kezdet egy sor segítségével.Figyelembe kell venni azt a tényt, hogy ez a módszer nem olcsó, ezért indokoltnak kell lennie. Magától értetődik, hogy a készülék költsége határozottan függ a szükséges teljesítményt, funkcionális a védelmi tulajdonságokat, és 2-10 ezer nésöbb, és 2-10.

    Эльф Мёкёдеси

    A Motor kezdete során jelentős kiindulási pont jelenik meg (тенге терхелеси поньянак leküzdése miatt).

    Ahhoz, hogy létrehozzák ezt a pillanatot, a motorok nagy mennyiségű energiát vesznek a hálózatból, ami az egyik indító — feszültség lehívás.

    Ez a tényező nem befolyásolhatja más energiafogyasztókat ebben a hálózatban. Египетский másik kellemetlen tényező a meghajtó Mechanikai részei károsodásának lehetősége éles trigger miatt.

    Египетский проблема аз indításkor jelentős kiindulási áramokat eredményez. Az ilyen áramok, amikor a motor tekercselése révén vezetnek, sok hőt adnak ki, ami a tekercsek szigetelésének, является двигателем, а Viton bezárás eredményeként károsodhatsát okozát.

    Tehát, hogy megszabaduljon аз összes ilyen megnyilvánulása Negativ jellegű Soran двигатель indítását, és használja УПП, Амели lehetővé teszi, hogy csökkentsék jelenlegi Арама, Ами jelentősen csökkenti stresszt lehívások és ennek eredményeként, fűtés в tekercsek.

    Csökkentett kiindulási áramok, csökkentjük a kiindulási pontot, ami enyhítő ütéseket eredményez, és ennek következtében megmenti a meghajtéchanitai r. Az UPP nagyon jelents pluszját kell tekinteni, hogy amikor elkezdi, nincs rándulások, является gyorsulás sima.

    A megjelenésen egy ilyen eszköz egy téglalap alakú modul, amelynek átlagos méret modulja van, amelynek nincsenek kapcsolata, amelyhez a motor is a vezérlő áramkör csvałakoztakoztak. Néhány ilyen eszköz rendelkezik LCD-képernyővel, mutatókkal és gombokkal, amelyek lehetővé teszik и különböző kiindulási módok megadását, az olvasmányokálátálátulis kktu.Ezenkívül аз eszközök hálózati csatlakozóval vannak felszerelve, amellyel végrehajtja programmozását és az adatcserét.

    Bár ezeket az eszközöket az elektromos motor zökkenőmentes indításának eszközeinek nevezik, de lehetővé teszik számukra, hogy ne csak a kezdetét, hanem a motort is elvégezzék. Ezenkívül mindenféle védőfelszerelés létezik, például a KZ-vel szembeni védelem, a hővédelem, a fázisok eltűnésének ellenőrzése, a kezdő áramokézésaizálálasaas. Ezenkívül vannak olyan memória az eszközökben, amelyekre hibák fordulnak elő.Ennek következtében egy hálózati csatlakozó segítségével olvashatja az olvasást is a dekódolását.

    Motorok zökkenőmentes kezdete ezen eszközök használatával lassú feszültségű emeléssel történik (ugyanakkor a motor simán felgyorsítja) csökkenti a kezdő áramokat. Beállítások alá tartozó paraméterek általában az elsődleges feszültség, túlhajtási idő — это leállítás időpontja. Az elsődleges feszültség túl kicsi, mert Ugyanakkor az indítás pillanatát jelentősen csökkenti, ezért и névleges értéktől 0,3-0,6 tartományban van beállítva.
    A kiinduláskor a feszültség gyorsan elindul a kezdet elején, amely után, мегалапитотный оверклокинг id alatt lassan növekszik a névleges. Motor egyenlegesen zökkenőmentesen, de gyorsan felgyorsítja a kívánt sebességet.

    Most az ilyen eszközök sok vállalkozást (főként idegen) tesznek ki. Сок funkciójuk van, és programzhatók. Mindezen azonban van egy nagy minusz — elég nagy érték. De van lehetőség arra, hogy hozzon létre egy hasonló eszközt, és megtegye magát, akkor sokkal olcsóbb lesz.

    Az elektromos motor sima kezdete saját kezével

    Adok egy ilyen eszköz lehetséges rendszerét. Аз ilyen eszköz kiépítésének alapja lehet fázisú teljesítményszabályozó, amelyet Chip KR1182PM1 formájában készítettek. Ebben a rendszerben három közülük van (saját minden fázisához). A sémát az alábbi ábrán mutatjuk быть.

    Ez a rendszer a 380v * 50hz motorral való együttműködésre szolgál. Motor tekercsek a «csillag» -hoz vannak csatlakoztatva, является kimeneti áramkörhez csatlakoztatva vannak (az L11, L2, L3 megnevezései vannak).Motor tekercsek teljes pontja a hálózat semleges (N) kimenetére vonatkozik. А kimeneti láncok аз importált termelésű tirisztorok elleni párhuzamos páros párjait teszik ki, ami alacsony áron alacsony áron van.

    A rendszer bekapcsolása után a G1 fő kapcsoló zárva van. De a motor még nem indult. Добавить в корзинуEnnek eredményeképpen a C1-C3 tartályok nem kerülnek felszámolásra, является zsetonok nem termelnek kontroll impulzusokat.

    A rendszer futtatása az SA1 Toggler bezárásával történik. Ez 12 voltos feszültséghez vezet a relé tekercselésre, amely viszont lehetővé teszi a kondenzátorok töltését, és ennek következtében növeli a tirisztorok nyitó szögét. Ezzel elérhetők a motorferencia feszültségének sima emelése. Amikor a kondenzátorok teljes díja érhető el, a tirisztorok a legnagyobb szögre nyílik, чеканить двигатель névleges forgási frekvenciája.

    Motor kikapcsolásához elég ahhoz, hogy megtörje az SA1 érintkezőket, amely RECYCPE-t is a folyamatot az ellenkező irányba fogja tenni, biztosítva a motor fékezését.

    Írja meg a megjegyzéseket, a cikk kiegészítéseit, talán hiányoztam valamit. Vessen egy pillantást, örülök, ha találsz valami hasznosabbat a webhelyemen. Minden jót.

    A kis olcsó bulgasztók hátránya a forradalmak zökkenőmentes kezdete és kiigazítása. Mindenki, aki egy erőteljes elektromos készüléket tartalmazott a hálózathoz, észrevette, hogy ebben a pillanatban a hálózat világításának fényereje csökken.Ez annak köszönhető, hogy az indulás időpontjában a hatalmas elektromos készülékek óriási áramot fogyasztanak, és feszültséget küldnek a hálózatban. Maga az eszköz nem tud, különösen a kínai, megbízhatatlan tekercsekkel.

    Мягкий старт, большой ум, ум, ум, ум, ум. Befogadás időpontjában nem lesz erős visszatérés (толкать). Это Revolver szabályozó lehetővé teszi, hogy sokáig dolgozzon anélkül, hogy túlterhelt volna az eszköz túlterhelésében.

    Az ábrázolt sémát egy drága eszközökre telepített ipari kialakításból készítik.Nem csak a daráló, hanem egy fúró, marógép stb. Is használható, ahol kollektor motorja van. Az aszinkron motorok esetében a rendszer nem illeszkedik, a frekvenciaváltó ott van szükség.

    Először egy nyomtatott áramköri kártyát festettem egy sima start rendszerhez, anélkül, hogy a forradalmak beállításainak beállítása lenne. Ez kifejezetten történik, mert Mindenesetre и gombot vezetékekkel kell megjeleníteni. Rendszer, mindenki meg fogja érteni, mit kell csatlakozni.

    Az áramkörben a vezérlőelem az LM358 kettős működési erősítő, a VD1 tranzisztoron keresztül, amely a BTA20-600 teljesítmény-szimismert vezérel.Nem vettem el a boltba, это BTA28-t tettem (erősebb). 1 кВт-больше не хватает на 600 В-больше 10-12 летних щелочей. Mivel A rendszernek van egy lágyindítása, majd a kezdő áramok nem kenetek egy ilyen szimulistort. Művelet során a szimulátor felmelegszik, és telepíteni kell a radiátorra.

    Ismeretes, hogy az önindukció jelensége, amelyet megfigyelnek, amikor az áramkört индуктивів терхелесел ньитжак мег. Rendszerünkben az R1-C1 áramkör kilép az önindukcióból, amikor a csiszoló ki van kapcsolva, és megvédi a szimulistát a bontásból.R1 47-68 Ом, мощность 1-2 Вт. Kondenzátorfilm 400V-os.

    Az R2 ellenállás biztosítja a vezérlő áramkör alacsony feszültségű részét. Ez a rész maga terhelés, és bizonyos mértékben стабилизация и kapcsolatot. Ennek köszönhetően аз ellenállás után nem lehet стабилизация и teljesítményt. Бар ugyanazon rendszer változata van egy további стабилизация. Nem tette, mert A chip ellátási feszültsége, így a normál tartományon belül.

    Az alacsony áramú tranzisztorok esetleges cseréje a rendszer alatt szerepel.

    Beállítási beállítás egy R14 többfordulatú ellenállással és az R5 ellenállás fő beállításával történik. Диаграмма nem állítja должна быть hatalmat 0-tól, hanem csak 30-100% -ról. Ha egyszerűbb erőteljes szabályozóra van szüksége a 0-tól, akkor az évek során bebizonyosodhat az opciót. Bolgárra igaz, минималистичный Hatalom értelmetlen.

    بداية سلسة من السكتة الدماغية. ل تفعل لك بنفسك بداية دوات سلسة لأدوات الطاقة

    .مثل هذه الأداة تسهل أساسا العديد من العمليات الشاقة. مع لك يمكنك التعامل مع و تلوث و محصول المعادن و المواد الخشبية أو الحجرية و البلاسيكية. يتم تجهيز معظم البلغاريين الحديثة في الأصل وظيفة «بداية ناعمة». ما هي فائدة هذه الوظيفة؟

    الميزات والوجهة

    لماذا تحتاج إلى وظيفة بداية سلسة؟ السبب و نه عند تشغيل الطاحونة ، يتم حل الجهد الكبير بشكل حاد. يؤثر سلبا للغاية على الأداة الإلكترونية ، كما تومض الأسلاك. إنه الجهد القاسي يقفز في معظم الأحيان ومشتق من طاحونة البناء.بالإضافة لى ذلك ، مع بداية حادة ، من الصعب للغاية الاحتفاظ بالأداة في اليدين ، لداة بي اليدين ، لأنه يبل يف ادلبأ فيز تلب فيز تلب. كل هذا يمكن ن يؤدي ليس فقط لى انهيار الصك ، ولكن أيضا للإصابات. ا هو السبب في أن معظم الشركات المصنعة قد زودت نماذجها بوظيفة البدء السلس وضبط الثورات.

    وظيفة بط الثورات مفيدة ي أنواع مختلفة من العمل يمكن ن يؤديها مثل هذه المطحنة. يتم تحديد سرعة دوران القرص اعتمادا على ما يجب القيام به — تلميع و تلميع و ع المواد. سرعة الدوران يمكن ن تؤثر على قطع السطح.على سبيل المثال ، للحصول على الأسطح الصلبة ناك حاجة إلى سرعة عالية من دوران القرصلة من دوران القرصلة من دوران القرصلة النلة السلة. من الصعب للغاية الوفاء بالعمل الطحن دون منظم لسرعة دوران الدائرة.

    من المهم للغاية ن نتذكر السلامة و والعمل مع احونة. هذا جهاز مؤلم ، لذلك الإهمال في التعامل معه أمر غير مقبول. من الضروري العمل في قناع واقي ، ازات وصعبة للحفاظ على آلة الطحن بيدين بحيث لا تنزلق ملن السطح اللسح الللسح الللسح.

    بداية ناعمة

    على لات الطحن الحديثة تم تثبيت وظائف بداية سلسة بالفعل ، ولكن بعض الماجستير تزود مطاحن العلزمن حيث المبدأ ، وضع المحدد ليس صعبا للغاية.

    يمكنك شراء أجهزة جاهزة للبداية السلس ، ويمكنك إجراء مثل هذا الجهاز بنفسك. فيما يلي أحد أكثر المخططات الشهيرة للجهاز لأداة البداية الملساء.

    .

  • R1 — 470 мм R2 — 68 мм
  • C1 و C2 — 1 мкФ — 10 мкФ
  • C3 — 47 Микрофрейды — 10 шт.
  • وهر مثل ا الجهاز هو الخصائص التالية.

    • عند تشغيل الجهاز يبدأ الجهد الشبكة في التدفق على микросхема (DA1).
    • م يبدأ مكثف التحكم في الاتجاه تدريجيا. بعد ذلك ، يأتي الجهاز إلى مؤشر الجهد المطلوب. لا السبب ، يفتح الثايروندز في microcircuit مع تأخير صغير. تعتمد فترة من ا التأخير ي الوقت الذي يتم فيه شحن المكثف بالكامل.
    • سيتم يضا تفريغ VS1 سيمستور. هذا لأنه أيضا تحت سيطرة الثايرستور.

    يتم تنفيذ هذه العمليات بفترات تصبح تدريجيا أقل. ولهذا السبب ن التوتر الذي يتم تقديمه على محرك البلغاري ، و ينمو مع ير منتظم ، ولكن تدريجيا.شكرا لهذا ، يتحول البلغاري بسلاسة.

    C2 مكثف السعة تؤثر بشكل مباشر على الوقت بدأ يه المحرك بالكامل في العمل. مكثف ، الذي يبلغ طوله 47 ميكرومين ، يبدأ الجهاز في حوالي 2-3 واني. وفي الوقت الراهن عندما ينطفئ البلغارية ، يتم تنفيذ تفريغ المكثف C1 باستخدام مقاوم R1 بحلول 60 يلو بيت. يحدث هذا في نفس الوقت مثل الإدراج. ثم يمكن إطلاق الأداة مرة رى لمزيد من العمل.

    يمكن تكوين هذه الوحدة لأي جهاز مصمم للجهد في 220 خامسا. ساس هذا الجهاز هو microcircuit وسيمستور.الشيء الرئيسي و ن الحد الأدنى لقوة سيمستور الحالية هو 25 وسيكون الحد الأقصى للجهد 400 ولت. تم جمع مثل ا المخطط على لوحة الدوائر المطبوعة. يجب طقم الرسوم بمثابة مدمجة قدر الإمكان.

    يفية اختيار EMP؟ للقيام بذلك ، يجدر استخدام العديد من المعايير الأساسية.

    لتحديد داة مناسبة من الضروري تحديد نوع العمل المحدد الذي سيتم راؤه بواسطة هذه الأداة. يمكن ن تكون البلغارية نواعا مختلفة: بكة ، مع البطاريات والبنزين والهواء المضغوط.

    نماذج الشبكة ربما الأكثر شيوعا. مثل هذه البروتنز تعمل من الشبكة المنزلية ، أي من منفذ بسيط. هذه الأداة نماذج لديها قوة عالية ، والاستثمار وسرعة عالية من دوران راص القطع.

    لن القيود الواردة ي العمل مع مثل هذه المطحنة يرتبط بالاعتماد على أنابيب. على سبيل المثال ، عند العمل في الشارع ليس ريبا ، يوجد مقبس ولديه استخدام حبال تمديد مختلفة.

    يتم حرمان الأجهزة القابلة لإعادة الشحن من ا ناقص. لديهم بل خاص لوازم الطاقة ، والتي يتم توجيه الاتهام إليها من شبكة الطاقة.بعد الشحن ، من الممكن العمل مع مثل هذه الأداة دون أي أسلاك. عادة ما يكون مثل هذه المطاحن أبعاد مدمجة وأقطار صغيرة من أقراص القطع. اعدة عامة ، تكون هذه النماذج ر تكلفة من الأدوات القياسية. يضا ، تقتصر فترة عملها على قدرة امدادات الطاقة.

    نماذج البنزين البلغارية غير نادرة. تتميز هذه الأجهزة بأبعاد كبيرة ، لأنها بحاجة لى خزان للوقود ، وكذلك محرك الاحتراق الداخلي. من بين المزايا التي يستحق تمييزها السلطة العالية لهذه النماذج ، مجموعة واسعة من اختيار اللقرص والحكما.تشمل الجوانب السلبية وزنها وسائحة السائبة وعالية مستوى الضوضاء ، وبالطبع ، تكاليف إضافية للوقودد.

    البا ما تستخدم نماذج USMATIC USM في أغراض الإنتاج. ونادرة جدا للعمل المنزلية. مطاحن ير عادية تعمل من دفق الهواء المضغوط ، تحتاج إلى ضاغط خاص. مثل النماذج استبعدت تماما مشكلة ارتفاع درجة الحرارة ، ويمكن ن تقتصر فترة التشغيل لا على عام لبيم. أيضا ، هذه النماذج هي أسهل وصامت.

    بالنسبة للعمل البسيط على المعالجة والأسطح الطحن ، نماذج خفيفة من لات الطحن ات القطر الصغياقطرة بسي الرة الياقطرة منة.للعمل على المواد المتينة يستحق التقاط ر وة ، وبناء على لك ، ن المعدات الضخمة بقطرن كبير مأقرن. يمكن ن يكون بأقطار الأقراص من 125 (الحد الأدنى للحجم) ل 230 (الحد الأقصى للحجم) MM — ي أن نطاق الحوم واسع. ر العالمي لقرص القطع 180 ملم. يمكن هذه الدائرة ومعالجة الأسطح ، وقطع المواد.

    عند اختيار رص ، ن الأمر يستحق إجراء فحص بصري دقيق. حتى الأضرار الصغيرة والبطاطا يمكن أن تؤدي إلى عواقب حزينة للغاية. بالمناسبة ، يحدث حوالي 90 من الحوادث عند العمل مع احونة بسبب خطأ العيب على أقراص القطع.

    يضا معيار مهم لاختيار هو راحة العمل. يجب ن تكون البلغارية مجهزة بمقابض مريحة يجب ألا تنزلق من النخيل ولديها الكثير من الوزن. العديد من المطاحن لديها مرحل إلكتروني لحماية الجهد والقفز الزائد. هذه ميزة مفيدة ، لذلك يستحق اختيار أداة بهذا الصمامات.

    كيفية الاتصال؟

    ا كنت بحاجة إلى توصيل وظائف بداية ناعمة لطاحدة بأيديك ، من الضروري القيام بذلك ملال محول. يجب أن تكون ات اتصال مدخلات موصل كتلة المعدل. يلعب دور مهم التحديد الصحيح للمرحلة الصفرية.ات الاتصال يتم إصلاح الأجهزة باستخدام مصباح لحام. من أجل اختبار أداء الجهاز ، يجب عليك استخدام اختبار خاص.

    ل من يستخدم البلغارية ليست سنة واحدة ، انهارت. ي البداية ، حاول كل سيد لاح آلة الطحن مع رارات من تلقاء نفسه ، على أمل ن تكسبها بعد استفدادا. عادة بعد محاولة مثل هذه المحاولة ، لا تزال الأداة المكسورة على الرف مع الرياح الجري. يتم شراء البلغارية الجديدة في البديل.

    التدريبات ، مفكات البراغي ، ب ، مطاحن الطحن مزودة بمنظم مجموعة الرولية. يتم توفير بعض معدات المعايرة المزعومة ما يسمى يضا منظم ، والمطاحين العاديين لديهم زر الطاقة فقط.

    لا تعمل مصنعي احونة منخفضة الطاقة على تعقيد مخططات إضافية عمدا ، لأن هذه داة الطاقة يجن ن ملب. من الواضح بالطبع ن عمر الخدمة للأداة غير المكلفة أقصر دائما من المهنية الأكثر تكلفة.

    يمكن ترقية أبسط البلغارية ، بحيث ستتوقف عن إتلاف علبة التروس والأسلاك لف المرساة. ويفضل ن تكون هذه المشكلات تحدث مع حادة ، وبعبارة أخرى ، إطلاق الصدمات البلغارية.

    ل التحديث هو فقط ي تجميع الدائرة الإلكترونية وتأمينها في المربع. في صندوق منفصل ، لأنه في مقبض المطاحن مساحة صغيرة جدا.

    التحقق ، واصطف دائنة العمل أدناه. ان يهدف أصلا إلى ضبط توهج المصابيح ، وهذا هو ، للعمل على الحمل النشط. كرامتها الرئيسية؟ بساطة.

    1. تسليط الضوس على از بداية سلسة ، مفهوم رأيته هو микросхема k1182pm1r. ا Microcircuit و الإنتاج المحلي للغاية.
    2. يمكن يادة وقت التسارع عن ريق تحديد مكثف C3 مع حاوية أكبر. ناء شحن ا المكثف ، يحصل المحرك الكهربائي على زخم للحد الأقصى.
    3. لا تحتاج لى وضعها بدلا من المقاومة المتغيرة R1 المقاومة. المقاومة المقاوم 68 وم مختارة على النحو الأمثل لهذا المخطط.مع ا العداد يمكنك تشغيل بسلاسة بلغاريا بقوة 600 لى 1500 W.
    4. ا نت ستقوم بتميع نت ستقوم بتميع نت ستقوم بتميع نت ستقوم بتميع نت ستقوم بتميع نت ستقوم بتميع نت ستقوم بتميع نت ستقوم بتميع نت ستقوم بتميع نت ستقوم بتميع نت ستقوم, المقاومة ي 100 وم وأكثر من ذلك ، لا تقلل من د الناتج. من خلال التشبث أرجل سبايس رقاقة ، يمكنك إيقاف تشغيل طاحونة الاتصال على الإطلاق.
    5. عن طريق إدخال نوع VS1 ТС-122-25 في سلسلة الطاقة, أي في 25A, يمكنك تشغيل بسلاسة تقريبا أي طاحونة متاحة تقريبا, بسعة 600 إلى 2700 د. وظل هناك إمدادات كبيرة من الطاقة في حالة طحن الماكرة. Мощность двигателя 1500 Вт.هذه المفاتيح الإلكترونية الأقل قوة أرخص.

    المقعد ي المخطط أعلاه لا يفتح بالكامل نه يقطع حوالي 15V بكة شبكة. هذه قطرات الجهد لا تؤثر على عمل البلغاري. ولكن عند تسخين نصف محرك ، يتم تقليل الثورات من الأداة المتصلة. تم حل هذه المشكلة عن طريق تثبيت المبرد.

    يحتوي تمرد مثبتة ي الأداة.

    يجب ن تكون الدائرة التي تم معها مخفية في صناديق بلاستيكية. السكن من المواد العازلة مهمة ، لأنك تحتاج لى حماية نفسك من جهد الشبكة.في متجر البضائع الكهربائية ، يمكنك شراء صندوق تقاطع.

    توصيل المقبس لى المربع وكابل مع وكة متصلة ، مما يجعل هذا التصميم يشبه لى التصميم يشب لى الخارج حمدليلار حمديليار حمدليلار.

    ا كانت الخبرة وهناك رغبة ، يمكنك جمع مخطط بداية سلس ر تعقيدا. المخطط التخطيطي أدناه و المعيار لوحدة XS-12. تم تثبيت هذه الوحدة في أدوات الطاقة في إنتاج المصنع.

    ا كنت بحاجة إلى تغيير تنقيحات المحرك الكهربائي المتصل ن المخطط معقد: يتم تثبيت بحاجة ل تغيير تنقيحات المحرك الربائي المتصل ويمكنك ببساطة تنفيذ تغيير تغيير أكثر من 470 يلو بايت بين مقاوم 47 وم وديدان.

    بالتوازي ، يكون مكثف C2 مرغوب فيه لتوصيل مقاوم المقاومة 1 Mω (على الرسم البياني دناه لا يظهر).

    LM358 إ 5 35V. الجهد في دائرة الطاقة لا يتجاوز 25V. لذلك ، من الممكن القيام به دون استقرار بالإضافة إلى DZ.

    مهما انت مخطط البدء السلس إما جمعها ، لا تقم أبدا بتشغيل الأداة تحت الحمل المتصل به. يمكن حرق أي بداية ناعمة ، إذا التسرع. انتظر البلغارية في الدوران ، ثم العمل.

    لاح غسالة مع يديك إصلاح المحولات مع النوى تخمر.البطارية من بطاريات الليثيوم أيون تفعل ذلك بنفسك: كيفية الشحن

    لا يتم تجهيز العديد من الأدوات الكهربائية ، اصة في السنوات الماضية من الإفراج ، بجهاز إطلاق سلس. بدأت هذه الأدوات مع رعشة وية ، مما يؤدي إلى زيادة ارتداء المحامل والعتاد وجميع الأجزاء المحركرة. تظهر الشقوق في الطلاء العازل للورنيش ، والتي ترتبط مباشرة بفشل الأداة السابق لأوانه.

    لاستبعاد هذه الظاهرة السلبية, هناك مخطط غير معقد للغاية حول منظم الطاقة المتكامل, والذي تم تطويره في الاتحاد السوفيتي, لكنه لا يزال من الصعب شرائه على الإنترنت.السعر من 40 روبل وما فوق. يطلق عليه KR1182PM1. يعمل بشكل جيد في أجهزة ضبط مختلفة. لكننا سوف نجمع نظام البداية السلس.

    از مخطط بداية سلسة

    الآن النظر في المخطط نفسه.


    ما ترون ن المكونات ليست كثيرا وغير مكلفة.

    يحتاج

    • Микросхема — КР11182ПМ1.
    • R1 — 470 мм. R2 — 68 يلوتارا.
    • C1 C2 — 1 Микрофрейды — 10 шт.
    • C3 — 47 Микрофрейды — 10 шт.
    ماكياج لتركيب مكونات الدائرة «لا تهتم بتصنيع لوحة الدوائر المطبوعة.»
    تعتمد قوة الجهاز على درجة سيمستور التي وضعتها
    على سبيل المثال, متوسط ​​\ u200b \ u200b القيمة الحالية في الحالة المفتوحة في Superistors:
    • BT139-600 — 16 أمبير,
    • BT138-800 — 12 أمبير,
    • BTA41-. 600 — 41 год

    بناء الجهاز يمكنك أيضا وضع أي شيء آخر لديك والتي أنت مناسبة للسلطة, ولكن عليك أن تأخذ في الاعتبار أن سيمستور أقوى, وأقل سيلفع, مما يعني أنه سيعمل لفترة أطول. اعتمادا على الحمل ، تحتاج إلى استخدام المبرد التبريد لسيمستور.
    ع BTA41-600 من المكن تثبيت المبرد على الإطلاق ، من الأقوياء للغاية وأثناء العمل من المن تبيت اللمبرد عل الإطلاق من الأقوياء للغاية وأثناء العمل عل حلمدى يمل عل اللمدى يمل عل اللمدى يرليلة اللمبرد يرليلة التليلة التلليلة يرليلة التليلةأنا فقط ليس لدي أداة أكثر قوة. ا كنت تخطط لتوصيل حمولة ر قوة ، ففكر في التبريد.
    نجمع التفاصيل لتركيب الجهاز.


    نحتاج أيضا إلى مقبس «مغلق» وكابل الطاقة مع وكة.


    رسوم الإغراق مخصصة جيدا في الحجم باستخدام مقص كبير. يقطع بسهولة وسهلة وبلطف.


    نحن نضع المكونات على الدفعة. للحصول عل микросхема من الأفضل ن يكون لديك عخ ا لسا واحدا يستحق لسا واحدا ، لهنه يجعل الللللل. لا يوجد خطر أن تخفف من الساقين من الرقاقة, ولا تحتاج إلى تخاف من الكهرباء الثابتة, وإذا تحترق الرقاقة, فمن الممكن استبدالها في بضع ثوان.يكفي إزالة الاحتراق ولصقه بالكامل.


    عف على الفور التفاصيل.


    ع تفاصيل ديدة على متن الطائرة ، وتحول إلى المخطط.


    لحام بلطف.


    ل Simistra ، يجب حفر المقبس قليلا.


    وهكذا في النظام.


    نحن ندخل وحام الطائر وغيرها من التفاصيل.


    لحام.


    Обновить من الامتثال للمخطط وإدخاله في عش الشريحة ، وليس نسيان المفتاح.


    أدخل المخطط النهائي في مأخذ.


    م بتوصيل الطاقة بالمخرج والتخطيط.


    انظر يرجى اختبارات الفيديو لهذا الجهاز. يظهر بصريا تغييرا في سلوك الجهاز عند البدء.
    حظا سعيدا لك في شؤونك ومخاوفك.

    سلس بداية للحصول على طاحونة بأيديهم — توفير أموالك وحماية أدوات الطاقة

    بسبب طريقة التصميم, يرتبط بدء تشغيل آلة الطحن الزاوي بأعلى الأحمال الديناميكية. بسبب كتلة رص العمل ، ولا الدوران على محور العتاد يعمل الجمود. هذا يزيد بعض اللحظات السيئة:

      يتم تحميل المحور مع بداية حادة من رعشة بالقصور الذاتي, والتي, مع قطر أكبر, لا كتلة من القرص يمكن أن تسحب أدوات الطاقة من الأيدي;

    تحت تأثير الفرش التي ترتديها ، لا تغمر كل من لفات المحرك الكهربائي.مع إدراج مستمر لا يؤدي إلى إيقاف تشغيل أداة الطاقة, يمكن أن يذوب ارتفاع درجة الحرارة عزل اللفات لا يؤدي إلى ماس كهربائى, مع إصلاح المكلفة التالية.

    دوران بير مع مجموعة حادة من الثورات مقدما من تروس المخفض في USM ؛

    من وقت لآخر ، بالنسبة لك ، تقاسم الأسنان لا يتأرجح علبة التروس.

    الحمل الزائد الذي يقبل قرص العمل عبارة عن خيارات للتلف عند بدء تشغيل المحرك.

    لذلك ، ن وجود غلاف واقي هو بالتأكيد.

    لتحقيق ل من ميكانيكا العمل ، سنرى جهاز براندي في الرسم.لا يزال ممتازا مرئيا لعملائنا عناصر تعاني من الحمل الزائد مع بداية حادة.

    راءة نس الطريق

    للحد من الآثار المدمرة لإطلاق حاد ، ن الشركات المصنعة الرات المصنعة الرات المصنعة اللرات المصنعة الرات المصنعة الرات المنعة الرات المنعية الروساتية الروساتية.

    ولكن ا الجهاز مجهز فقط نماذج المتوسط ​​وليس أعلى فئة السعر. يتلقى بعض الماجستير محلي الصنع EMS دون منظم عدم إبطاء القاذفات. على وجه الخصوص ، ينطبق ذلك على نسخ ضخمة مع رص متقاطع بأكثر من بق. منظم السرعة وتبدأ السلس على طاحونة.مثل هذا المطحنة ليس فقط أنه من الصعب الحفاظ على النخيل في بداية الوقت, فإن ارتداء الميكانيكا ليست جزءا إلكترونيا يحدث أكثر.
    الإخراج واحد — تثبيت بداية ناعمة البلغاريين دون مساعدة الآخرين. منظم السرعة وتبدأ السلس على طاحونة بأيديهم. اعدة عامة ، لات طحن الزاوية في الميزانية (EMS) ودعا الناس المطحنة ، وليس لديهم ي تصميمهم. ناك أجهزة مصنع اهزة مصنوعة من دوات التحكم بالتمرد لا تبطئ بداية المحرك عند بدء التشغيل.

    الكتل مثبتة من الإسكان ، بحضور مساحة حرة.ولكن ن معظم مستخدمي USM يفضلون تقديم مخطط ل بداية ناعمة البلغاريون دون مساعدة الآخرين ،ال تين ال تين ال تين ال تين ال تلالبالبالبال

    يفية عل مخطط بداية سلس لآلة طحن الزاوي بأيديك

    بداية سلسة على البلغارية سلسة على البلارية سلسة على البلارية سلسة على البلارية لماذاا ارية لماذاا الللماذا اليوم لدينا الأسطوانة «

    إطلاق سلس على البلغارية لماذا هناك حاجة إليها وكيف له

    نبذة عن أدوات السلطة

    تمت إزالة الفيديو قبل عامين, ربما ليس صحيحا تماما, من فضلك لا تحكم بدقة, من يهتم

    يتم تنفيذ مخطط شعبي على ساس رقاقة مراقبة تنظيم المرحلة من KR118PM1 ويصنع جزء الطاقة على السوشيتور.مثل هذا الجهاز سهل التركيب للغاية, ولا يطلب خيارا إضافيا بعد التجميع, وأصبح من الممكن جعله سيدا دون عروض التعليم, فمن الممكن تماما أن يستمر في الحفاظ على جنود النخيل.

    يمكن ن تكون الكتلة المقترحة ابس لى أداة ربائية ل ىداة رباية على الأقل ممية لد بالنترحة 220 لن إزالة زر الطاقة ليست ضرورية للغاية ، يتم إعاقة أداة الطاقة المعدلة بواسطة ر منتظم. يتم تثبيت المخطط بشكل طبيعي كمساكن بلغارية ، ما أن الشيء نفسه ليس في كسر كابل الأعلاف في حالة مفصنلاف ي حالة.

    ر ملاءمة و توصيل تلة من البداية السلس للمخرج ، من دوات الطاقة المزدحمة).يقدم المدخلات (موصل XP1) الطاقة من بكة 220 ولت. لى الإخراج (موصل XS1) ي يتم توصيل مقبس الإنفاق ، حيث يكون شوكة الجهد عالقة.

    راءة نفس الطريق

    عند لاق ر بدء تشغيل طحن ، يتم توفير الجهد الموجود على رقاقة DA1. في مكثف التحكم ، هناك زيادة سلسة في الجهد. خلال التهمة ، نه يحقق قيمة العمل. لا السبب ن الثايرستورين ي تكوين الرقائق مفتوحون لا يخرجون ، ولكن مع تأخير يتم تحديابا متم تحديابا) متم تحديابا) متم تحديابا). يتم الكشف عن سيمستور VS1 التي تسيطر عليها الثايرستور ، مع نفس وقفة.

    شحذ الفيديو مع شرح مفصل كيفية اتخاذ طريقة خاطئة للتقديم

    في كل فترة نصف من الجهد بالتناوب, يكون التأخير مصغر في التقدم الحسابي, ونتيجة لذلك, فإن الإجهاد عند مدخل أداة الطاقة ينمو.ا تأثير الشائعات Ravish لا يحدد نعومة إطلاق المحرك البلغارك. يف تنمو مبيعات القرص بالتساوي ، ن عدم رمح علبة التروس لا يعاني من دمة القصور الذاتي.

    يتم تحديد وقت عداد السرعة إلى قيمة التشغيل بواسطة سعة مكثف C2. توفر قيمة 47 ميكروم بداية ناعمة لمدة 4 وان. مع ا التأخير لا يوجد ي إزعاج خاص يعمل أولا مع المخزون ، لكن داة الطاقة نفسها لا تعرض لاحماداة الاقة نفسها لا تعرض لاحمادلانياة النيات الحات ات ات ا

    بعد يقاف تشغيل ABM يتم تفريغ مكثف C2 من بل المقاوم المقاوم R1. في قيمة الاسمية 68 وم ، يكون وقت التفريغ 3 وان.بعد الانتهاء ، يكون بداية ناعمة جاهزة لدورة البدء البلغارية الجديدة.
    تحويل ير ، يمكن ترقية المخطط إلى ثورات المحرك. لهذا الغرض ، يتم استبدال المقاوم R1 بمتغير. عن ريق ضبط المقاومة ، ننا نتحكم في قوة المحرك ، وتغيير دورانها.

    مثل هذه المعاقب ،ي حالة واحدة تجعل مسدس محرم لا يوجد از من بداية سلسة لأداة الطاقة.

    تفاصيل أخرى عن المخطط العمل في مثل هذه المكاتر:

    • يحتفظ المقاوم R2 تحت سيطرة القوة الحالية التي تدفقت من خلال وحدة تحكم Symistor VS1;
    • КОНДЕНСАТОРЫ C1 ليست C2 Конденсаторы Microcham CR118PM1 المستخدمة ي نظام دراج نموذجي.

    بالنسبة للبساطة ليست يصال للتثبيت ن المقاومات ليست مكثفات تباع مباشرة لى رجل микросхема.

    سيمستور VS1 لك سوف يعجبك على الأقل ما ، مع هذه الميزات: على الجهد يصل إلى 400 ولت ليل النطرد ولتب النطرد النرد قيمة التيار هي اعتمادا على قوة آلة الطحن الزاوي.

    بسبب بداية ناعمة الحالي لن يتجاوز قيمة العمل الاسمية لأداية المحدة المحدة المحدة. لحالات الطوارئ ، على سبيل المثال ، الجهد من رص WSM — مطلوب الحالي. لذلك ، يجب مضاعفة قيمة القيمة الاسمية في амперы.

    يتم اتبار معدلات الإذاعة المستخدمة ي النظام الكهربائي المقترح على 2 يلواط ESM. Дополнительные сведения о микросхеме KR118PM.
    مخطط العمل ، مليئة مرارا وتكرارا مع الماجستير المحليين.

    راءة نفس الطريق

    يفية توصيل مفك البراغي 18 ولت إلى 220 ولت مصدر المسمارر يية تويل م البراغي 18 ولت إلى 220 ولت مصدر المسمار يية اللار يية تويل البراي 18 ولت لى 220 ولت مصدر المسمار مشلت حالالاللار ملحودالاللار ميية اللتولان المسمار ميية البراي. تعتبر بكتنا العصبية التجريبية أن النص اللاحق ، بالنسبة لك ، ريب أيضا في الموضوع. إذا لم يكن الأمر كذلك ، اطلب المغفرة وليس حتى الانتباه.ولكن الآن أود أن أقول لك أنك أردت أن أفعل شيئا ما.

    يفية توصيل مفك البراغي إلى السيارة 12 ولت المؤلف: Фирсов Вячеслав ستة سانت. بعد لفين سبعة عشر بعد ن تم عرضه: أربعة 946 عجبني: 23 يعجبني: ل حصلت على بطارياتنا وحدنا؟ وتحتاج إلى العمل! ما تحتاج لى م نه من السهل عدم توصيل مفك البراغي على بطارية السيارة وليس إذا لزم الأمر .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
