светодиодная светомузыка своими руками.

Как сделать цветомузыку своими руками на светодиодах Цветомузыка своими руками по телефону 220

простая схема цветной музыкальной лампы 220В

Все знают и почти все собирают это устройство мерцающее и мигающее под музыку-музыку цвета. В интернете многие ищут цветомузыкальные схемы по разным запросам и везде они разные. Представляю вашему вниманию схему ниже внешнего вида, которую вы видите на картинках. И так, схема рабочей цветной музыки на 220 вольт на термисторах

Простая цветовая схема


Деталей для него понадобится самый минимум.

Купим цветные лампы накаливания на 220В
Учитывая, что выходной каскад цветмузыки выполнен на тиристорах, имеет большую мощность. Если тиристоры разместить на теплоотводах, то на каждый канал можно нагрузить по 1000 Вт. А вот для дома достаточно ламп на 60-100 Вт.

Чертеж платы для легкой музыки

Для такой простой выкройки доски я не использовал технологию лазерной глажки. Я просто распечатала картинку в зеркальном отображении и наклеила на фольгу.




Чтобы бумага не двигалась, фиксируем ее скотчем или чем-то другим и закрепляем и размечаем места будущих отверстий

Рисуем дорожки нитрокраской




В качестве трансформатора подойдет любой трансформатор от китайского блока питания, хоть от радиотелефона, хоть от чего-то другого.

И посмотрите на полностью распаянную плату




Прикрепляем патроны к алюминиевому уголку





Кроме того, фото отправлено

Практически у каждого начинающего радиолюбителя, да и не только, возникало желание собрать цвето-музыкальную приставку или бегущий огонь, чтобы разнообразить прослушивание музыки вечером или в праздники. В данной статье речь пойдет о простой цвето-музыкальной приставке, собранной на светодиодах , которую сможет собрать даже начинающий радиолюбитель.

1. Принцип работы цветных и музыкальных пультов.

Работа цветных и музыкальных пультов ( ЦМП , КМУ или СДУ ) основана на частотном разделении спектра звукового сигнала с последующей передачей по отдельным каналам низких , средних И высоких частот , где каждый канал управляет своим источником света, яркость которого определяется колебаниями звукового сигнала. конечный результат Работа приставки заключается в получении цветовой схемы, соответствующей воспроизводимому музыкальному произведению.

Для получения полной цветовой гаммы и максимального количества цветовых оттенков в цветных и музыкальных приставках используется не менее трех цветов:

Разделение частотного спектра звукового сигнала осуществляется с помощью фильтров LC- И RC , где каждый фильтр настроен на свою относительно узкую полосу частот и пропускает через себя только колебания данного участка звукового диапазона:

1 . Фильтр низких частот (ФНЧ) излучает колебания с частотой до 300 Гц и цвет его источника света выбран красный;
2 . СЧ фильтр (ПСЧ) пропускает 250 — 2500 Гц и цвет его источника света выбирается зеленым или желтым;
3 . Фильтр высоких частот (HPF) передает от 2500 Гц и выше, а цвет его источника света выбран синим.

Принципиальных правил выбора полосы пропускания или цвета свечения ламп нет, поэтому каждый радиолюбитель может применять цвета исходя из особенностей своего восприятия цвета, а также изменять количество каналов и полосу пропускания по своему усмотрению .

2. Принципиальная схема цвето-музыкального пульта.

На рисунке ниже представлена ​​схема простой четырехканальной цветной музыкальной приставки, собранной на светодиодах. Приставка состоит из усилителя входного сигнала, четырех каналов и блока питания, обеспечивающего питание приставки от сети переменного тока.

Сигнал звуковой частоты подается на контакты ПК , ОК А Общий разъем Х1 и через резисторы R1 И R2 попадает на переменный резистор R3 , который является регулятором уровня входного сигнала. Со среднего вывода переменного резистора R3 звуковой сигнал через конденсатор С1 и резистор R4 поступает на вход предварительного усилителя, собранного на транзисторах VT1 И VT2 . Использование усилителя позволило использовать приставку практически с любым источником звукового сигнала.

С выхода усилителя звуковой сигнал поступает на верхние выводы подстроечных резисторов R7 , R10 , R14 , R18 , которые являются нагрузкой усилителя и выполняют функцию регулировки (настройки) входного сигнала отдельно для каждого канала, а также задают нужную яркость светодиодов каналов . Со средних выводов подстроечных резисторов звуковой сигнал поступает на входы четырех каналов, каждый из которых работает в своем звуковом диапазоне. Схематично все каналы сделаны одинаковыми и отличаются только RC-фильтрами.

на канал выше R7 .
Полосовой фильтр канала образован конденсатором С2 и пропускает только высокочастотный спектр звукового сигнала. Низкие и средние частоты через фильтр не проходят, так как сопротивление конденсатора для этих частот велико.

Проходя конденсатор, высокочастотный сигнал детектируется диодом VD1 и подается на базу транзистора VT3 . Отрицательное напряжение, появляющееся на базе транзистора, открывает его, и группа синих светодиодов HL1 — HL6 , включенные в его коллекторную цепь, зажигаются. И чем больше амплитуда входного сигнала, тем сильнее открывается транзистор, тем ярче горят светодиоды. Для ограничения максимального тока через светодиоды последовательно с ними включаются резисторы. R8 И R9 . При отсутствии этих резисторов светодиоды могут выйти из строя.

на канал средней частоты сигнал подается со среднего вывода резистора Р10 .
Полосовой фильтр канала образован контуром С3R11С4 , имеющим значительное сопротивление для низких и высоких частот, поэтому на базу транзистора VT4 поступают только среднечастотные колебания. Светодиоды подключены к коллекторной цепи транзистора HL7 – HL12 Цвет зеленый.

на канал низкие частоты, сигнал подается со среднего вывода резистора Р18 .
Канальный фильтр образован контуром С6R19С7 , который ослабляет сигналы средних и высоких частот и поэтому на базу транзистора VT6 поступают только низкочастотные колебания. Нагрузки каналов – светодиоды HL19 – HL24 Красный.

Для разнообразия цветов добавлен канал в цвето-музыкальный пульт желтый цветов. Канальный фильтр образован контуром R15C5 и работает в частотном диапазоне ближе к низким частотам. Входной сигнал на фильтр поступает с резистора R14 .

Цветомузыкальный пульт питается от постоянного напряжения 9B . Блок питания приставки состоит из трансформатора Т1 , диодного моста, выполненного на диодах VD5 – VD8 , ИМС стабилизатора напряжения DA1 типа КРЕН5, резистора R22 и двух оксидных конденсаторов С8 А С9 .

Выпрямленное диодным мостом напряжение переменного тока сглаживается оксидным конденсатором С8 и поступает на стабилизатор напряжения КРЭН5. От вывода 3 , на схему приставки подается стабилизированное напряжение 9В.

Для получения выходного напряжения 9В между минусовой шиной блока питания и выходом 2 IC включен резистор R22 . Изменяя величину сопротивления этого резистора, добиваются нужного выходного напряжения на выходе. 3 микросхем.

3. Детали.

В приставке можно использовать любые постоянные резисторы мощностью 0,25 — 0,125 Вт. На рисунке ниже показаны номиналы резисторов, в которых для обозначения значения сопротивления используются цветные полосы:

Переменный резистор R3 и подстроечные резисторы R7, R10, R14, R18 любого типа, лишь бы они соответствовали размерам печатной платы. В авторском варианте конструкции применен отечественный переменный резистор типа СП3-4ВМ, подстроечные резисторы импортного производства.

Постоянные конденсаторы могут быть любого типа, и рассчитаны на рабочее напряжение не ниже 16 В. Если приобрести конденсатор С7 емкостью 0,3 мкФ затруднительно, его можно составить из двух соединенных параллельно емкостью 0,22 мкФ и 0,1 мкФ.

Оксидные конденсаторы С1 и С6 должны иметь рабочее напряжение не менее 10 В, конденсатор С9 — не менее 16 В, конденсатор С8 — не менее 25 В.

Оксидные конденсаторы С1, С6, С8 и С9имеют полярность , поэтому при монтаже на макетную или печатную плату это необходимо учитывать: у конденсаторов советского производства на корпусе указан положительный вывод, у современных отечественных и импортных конденсаторов — отрицательный вывод .

Диоды VD1 — VD4 любые из серии Д9. На корпус диода со стороны анода нанесена цветная полоска, определяющая букву диода.

В качестве выпрямителя, собранного на диодах VD5 — VD8, используется готовый миниатюрный диодный мост, рассчитанный на напряжение 50В и ток не менее 200 мА.

Если вместо готового моста использовать выпрямительные диоды, то придется немного подправить печатную плату, либо вынести диодный мост из основной платы приставки и собрать на отдельной небольшой плате.

Для самостоятельной сборки моста берутся диоды с такими же параметрами, как и заводской мост. Также подойдут любые выпрямительные диоды из серий КД105, КД106, КД208, КД209, КД221, Д229, КД204, КД205, 1N4001 — 1N4007. Если использовать диоды от КД209или серии 1N4001 — 1N4007, то мост можно собрать непосредственно со стороны печатного монтажа непосредственно на контактных площадках платы.

Светодиоды обычные с желтым, красным, синим и зеленым цветом свечения. В каждом канале используется 6 штук:

Транзисторы VT1 и VT2 из серии КТ361 с любым буквенным индексом.

Транзисторы VT3, VT4, VT5, VT6 из серии КТ502 с любым буквенным индексом.

Стабилизатор напряжения типа КРЭН5А с любым буквенным индексом (импортный аналог 7805). Если использовать девятивольтовый КРЕН8А или КРЕН8Г (импортный аналог 7809), то резистор R22 не устанавливается. Вместо резистора на плате устанавливается перемычка, которая будет соединять средний вывод микросхемы с минусовой шиной, либо этот резистор вообще не предусмотрен при изготовлении платы.

Трехконтактный разъем jack используется для подключения приставки к источнику аудиосигнала. Кабель взят от компьютерной мышки.

Трансформатор силовой — готовый или самодельный мощностью не менее 5 Вт с напряжением на вторичной обмотке 12 — 15 В при токе нагрузки 200 мА.

В дополнение к статье смотрите первую часть видео, где показан начальный этап сборки цвето-музыкальной консоли

На этом первая часть заканчивается.
Если у вас есть соблазн сделать цветную музыку на светодиодах , то подберите запчасти и обязательно проверьте состояние диодов и транзисторов, например, . А в мы произведем окончательную сборку и настройку цветного и музыкального пульта.
Удачи!

Литература:
1. Андрианов И. «Приставки для радиоприемников».
2. Радио 1990 №8, Б. Сергеев «Простые цветные и музыкальные пульты».
3. Руководство по эксплуатации радиоконструктора «Старт».

Все знают и почти все собирают это устройство мерцающее и мигающее под музыку-музыку цвета. В интернете многие ищут цветомузыкальные схемы по разным запросам и они везде разные. Представляю вашему вниманию схему ниже, внешний вид которой вы видите на картинках. на 220 вольт на термисторах.

Простая цветовая схема

Цветная музыка на 220В Деталей для нее понадобится самый минимум.

Купим цветные лампы накаливания на 220В. Учитывая, что выходной каскад цветомузыки выполнен на тиристорах, мощность у него большая. Если тиристоры разместить на теплоотводах, то на каждый канал можно нагрузить по 1000 Вт. А вот для дома достаточно ламп на 60-100 Вт.

Чертеж платы для легкой музыки

Я не использовал технологию лазерной глажки для такой простой выкройки доски. Я просто распечатала картинку в зеркальном отображении и наклеила на фольгу.

Чтобы бумага не съезжала закрепляем ее скотчем или чем другим и закрепляем и отмечаем места будущих отверстий

Рисуем дорожки нитро краской подойдет любой трансформатор от китайского блока питания, хоть от радиотелефона, хоть от чего-то еще. И посмотрите на полностью распаянную плату.

Прикрепляем патроны к алюминиевому уголку

Конструктивно любая цветомузыкальная (светомузыкальная) установка состоит из трех элементов. Блок управления, блок усиления мощности и выходное оптическое устройство.

В качестве выходного оптического устройства можно использовать гирлянды, можно оформить в виде экрана (классический вариант) или использовать направленные электрические лампы — прожекторы, фары.
То есть подойдут любые средства, позволяющие создать определенный набор красочных световых эффектов.

Блок усиления мощности — усилитель (усилители) на транзисторах с тиристорными регуляторами на выходе. Напряжение и мощность источников света выходного оптического устройства зависят от параметров используемых в нем элементов.

Блок управления регулирует интенсивность света и чередование цветов. В сложных специальных установках, предназначенных для украшения сцены во время различного рода шоу — цирковых, театральных и эстрадных представлений, управление этим блоком осуществляется вручную.
Соответственно требуется участие минимум одного, а максимум группы светотехников.

Если блок управления управляется непосредственно музыкой, работает по какой-либо заданной программе, то настройка цвета и музыки считается автоматической.
Именно такую ​​»цветомузыку» обычно собирают собственноручно начинающие радиолюбители на протяжении последних 50 лет.

Простейшая (и самая популярная) схема «цветомузыки» на тиристорах КУ202Н.




Это самая простая и, пожалуй, самая популярная схема цветного и музыкального пульта на тиристорах.
Тридцать лет назад я впервые увидел вблизи полноценную, работающую «светомузыку». Его собрал мой одноклассник, с помощью своего старшего брата. Это была именно та схема. Его несомненным достоинством является простота, при достаточно четком разделении режимов работы всех трех каналов. Лампы мигают не одновременно, красный низкочастотный канал мерцает ровно в ритме с барабанами, средний — зеленый канал откликается в диапазоне человеческого голоса, высокочастотный синий реагирует на все остальное тонко — звонко и скрипит.

Есть только один недостаток — нужен предусилитель мощностью 1-2 Вт. Моему другу пришлось включить свою «Электронику» почти «на полную», чтобы добиться достаточно стабильной работы устройства. В качестве входного трансформатора использовался понижающий тр-р от радиостанции. Вместо этого вы можете использовать любой малогабаритный понижающий сетевой транс. Например, с 220 до 12 вольт. Только подключать его нужно наоборот — низковольтной обмоткой ко входу усилителя. Резисторы любые, мощностью 0,5 Вт. Конденсаторы тоже любые, вместо тиристоров КУ202Н можно взять КУ202М.

Схема «цветомузыки» на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока.

Схема рассчитана на работу от линейного аудиовыхода (яркость ламп не зависит от уровня громкости).
Давайте подробнее рассмотрим, как это работает.
Звуковой сигнал поступает с линейного выхода на первичную обмотку разделительного трансформатора. Со вторичной обмотки трансформатора сигнал поступает на активные фильтры, через резисторы R1, R2, R3 регулирующие его уровень.
Для настройки качества устройства необходима отдельная регулировка, путем выравнивания уровня яркости каждого из трех каналов.

С помощью фильтров сигналы разделяются по частоте — на три канала. Через первый канал проходит самая низкочастотная составляющая сигнала — фильтр отсекает все частоты выше 800 Гц. Фильтр настраивается с помощью подстроечного резистора R9. Номиналы конденсаторов С2 и С4 в схеме указаны — 1 мкФ, но как показала практика, их емкость следует увеличить не менее чем до 5 мкФ.

Фильтр второго канала настроен на среднюю частоту — примерно от 500 до 2000 Гц. Фильтр настраивается с помощью подстроечного резистора R15. В схеме указаны номиналы конденсаторов С5 и С7 — 0,015 мкФ, но их емкость следует увеличить до 0,33 — 0,47 мкФ.

Все выше 1500 (до 5000) Гц проходит через третий, высокочастотный канал. Фильтр настраивается с помощью подстроечного резистора R22. В схеме указаны номиналы конденсаторов С8 и С10 — 1000пФ, но их емкость следует увеличить до 0,01мкФ.

Далее сигналы каждого канала детектируются отдельно (на германиевых транзисторах серии д9), усиливаются и подаются на оконечный каскад.
Оконечный каскад выполняется на силовых транзисторах или на тиристорах. В данном случае это тиристоры КУ202Н.

Далее идет оптическое устройство, конструкция и внешний вид которого зависят от фантазии конструктора, а начинка (лампы, светодиоды) — от рабочего напряжения и максимальной мощности выходного каскада.
В нашем случае это лампы накаливания 220в, 60вт (при установке тиристоров на радиаторы — до 10 шт на канал).

Схема сборки заказа.

О деталях консоли. Транзисторы
КТ315 можно заменить другими кремниевыми транзисторами n-p-n со статическим коэффициентом усиления не менее 50. Постоянные резисторы — МЛТ-0,5, переменные и подстроечные — СП-1, СПО-0,5. Конденсаторы — любые.
Трансформатор T1 имеет коэффициент трансформации 1:1, поэтому можно использовать любой трансформатор с подходящим числом витков. При самостоятельном изготовлении можно использовать магнитопровод Ш20х10, а обмотки намотать проводом ПЭВ-1 0,1-0,15 по 150-300 витков.

Диодный мост для питания тиристоров (220В) выбирается исходя из предполагаемой мощности нагрузки, не менее 2А. Если увеличить количество ламп на канал, соответственно увеличится потребляемый ток.
Для питания транзисторов (12в) можно использовать любой стабилизированный блок питания, рассчитанный на минимальный рабочий ток 250 мА (а лучше больше).

Сначала каждый цветной музыкальный канал собирается отдельно на макетной плате.
Причем сборка начинается с выходного каскада. Собрав выходной каскад, проверяют его работоспособность, подав на его вход сигнал достаточного уровня.
Если этот каскад работает нормально, то собран активный фильтр. Далее — еще раз проверить работоспособность того, что получилось.
В итоге после теста имеем реально работающий канал.

Аналогично надо собрать и перестроить все три канала. Такая нудность гарантирует безоговорочную работоспособность устройства после «финишной» сборки на плате, если работа проводится без ошибок и с использованием «проверенных» деталей.

Возможный вариант печатного монтажа (для текстолита с односторонним фольгированием). При использовании конденсатора большей емкости в самом низкочастотном канале расстояния между отверстиями и проводниками придется изменить. Более технологичным вариантом может быть использование текстолита с двусторонним фольгированием — он поможет избавиться от перемычек.

Использование любых материалов данной страницы разрешено при наличии ссылки на сайт

Пошаговая сборка простой конструкции светодиодной цветной музыки, с попутным изучением радиолюбительских программ

Добрый день уважаемые радиолюбители!
Приветствую вас на сайте «»

Собираем светодиодную светомузыку (цветомузыку).
Часть 1.

На сегодняшнем уроке Школа радио для начинающих мы начнем собирать Светодиодная музыка . В ходе этого урока мы не только соберем светомузыку, но и изучим очередную радиолюбительскую программу Cadsoft Eagle — простой, но в то же время мощный комплексный инструмент для разработки печатных плат и научимся делать печатные платы платы с помощью пленочного фоторезиста. Сегодня мы выберем схему, рассмотрим, как она работает, подберем детали.

Светомузыкальные (цветомузыкальные) аппараты были очень популярны в Советском Союзе. Они были в основном трехцветными (красный, зеленый или желто-синий) и собирались чаще всего по простейшим схемам на более-менее доступных тиристорах КУ202Н (которые, если мне не изменяет память, стоили в магазинах более 2-х рублей, т. е. стоили довольно дорого) и простейшие входные фильтры звуковых частот на катушках намотанных на куски ферритовых стержней от радиоприемников. Они выполнялись в основном в двух вариантах — в виде трехцветных прожекторов на 220-вольтовых осветительных лампочках, либо изготавливался специальный корпус в виде короба, где внутри располагалось определенное количество лампочек каждого цвета, а передняя часть коробки была закрыта матовым стеклом, что позволяло получить причудливый вид на таком экране. легкое сопровождение под музыку. Также для экрана использовалось обычное стекло, а поверх него наклеивались мелкие осколки автомобильного стекла для лучшего рассеяния света. Вот такое трудное детство было. Но сегодня, в век развития непонятного капитализма в нашей стране, можно собрать светомузыкальный прибор на любой вкус, что мы и сделаем.

Возьмем за основу Схема светодиодного освещения размещена на сайте:

Добавим к этой схеме еще два элемента:

1. . Так как на входе у нас будет стереосигнал, и чтобы не потерять звук с какого-то канала, или не подключать два канала напрямую друг к другу, мы будем использовать следующий входной узел (взят из другой светомузыкальной схемы):

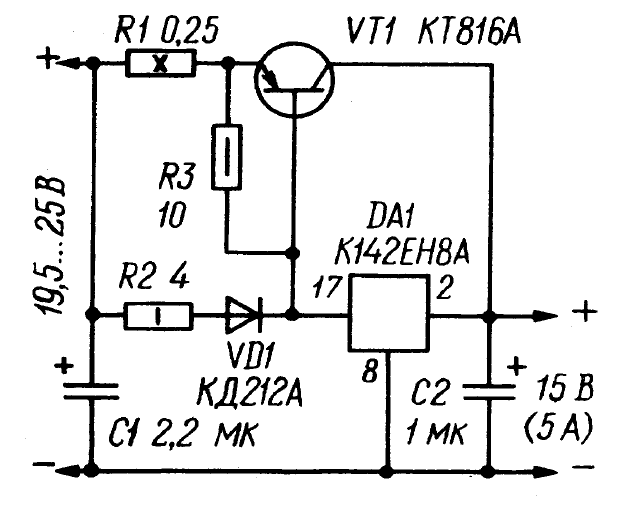

2. Блок питания устройства . Дополним светомузыкальную схему блоком питания, собранным на микросхеме-стабилизаторе КР142ЕН8:

Вот примерно такой набор деталей нам нужно собрать:

Светодиоды

для этого прибора можно использовать любого типа, но обязательно суперяркие и разных цветов свечения. Я буду использовать сверхъяркие узконаправленные светодиоды, направленные к потолку. Конечно, можно применить другой вариант световой индикации звукового сигнала и использовать другой тип светодиода:

Как работает эта схема . Стереосигнал от источника звука поступает на входной узел, который суммирует сигналы левого и правого каналов и подает его на переменные сопротивления R6, R7, R8, регулирующие уровень сигнала по каждому каналу. Далее сигнал поступает на три активных фильтра, собранных по идентичной схеме на транзисторах VT1-VT3, отличающихся только номиналами конденсаторов. Смысл этих фильтров в том, что они пропускают через себя только строго определенную полосу звукового сигнала, отсекая ненужный частотный диапазон звукового сигнала сверху и снизу. Верхний (по схеме) фильтр пропускает полосу 100-800 Гц, средний — 500-2000 Гц и нижний — 1500-5000 Гц. С помощью триммеров R5, R12 и R16 полосу пропускания можно сдвигать в любом направлении. Если вы хотите получить другие полосы пропускания сигнала фильтра, то можете поэкспериментировать с номиналами конденсаторов, входящих в состав фильтров. Далее сигналы с фильтров поступают на микросхемы А1-А3 — LM3915. Что такое микросхемы.

Микросхемы LM3914, LM3915 и LM3916 от National Semiconductors позволяют строить светодиодные индикаторы с различными характеристиками- линейными, растянутыми линейными, логарифмическими, специальными для управления звуковым сигналом. В данном случае LM3914 — для линейной шкалы, LM3915 — для логарифмической шкалы, а LM3916 — для специальной шкалы. Используем микросхемы LM3915 — с логарифмической шкалой для контроля звукового сигнала.

Начальная страница даташита на микросхему:

(327,0 КиБ, 4279 совпадений)

В общем, советую, столкнувшись с новой, неизвестной радиодеталью, поискать в интернете ее даташит и изучить, тем более, что есть и переведенные на русский язык даташиты.

Например, что мы можем узнать из первого листа даташита на LM3915 (даже при минимальном знании английского языка, а в крайнем случае с использованием словаря):
— эта микросхема представляет собой аналоговый индикатор уровня сигнала с логарифмической шкалой индикации и шаг 3 дБ;
— можно подключить как светодиоды, так и ЖК-индикаторы;
– индикация может осуществляться в двух режимах: «точка» и «столбец»;
– максимальный выходной ток для каждого светодиода – 30 мА;
— и так далее…

Кстати, чем отличается «точка» от «столбца». В режиме «точка» при включении следующего светодиода предыдущий гаснет, а в режиме «столбец» предыдущие светодиоды не гаснут. Для перехода в режим «точка» достаточно отключить вывод 9 микросхемы от «+» источника питания, либо соединить его с «землей». Кстати, на этих микросхемах можно собрать очень полезные и интересные схемы.

Продолжим. Так как на входы микросхемы подается переменное напряжение, то светящийся столбик светодиодов будет с неравномерной яркостью, т.
