Kia 7812а стабилизатор параметры


Стабилизатор 7812 - технические параметры

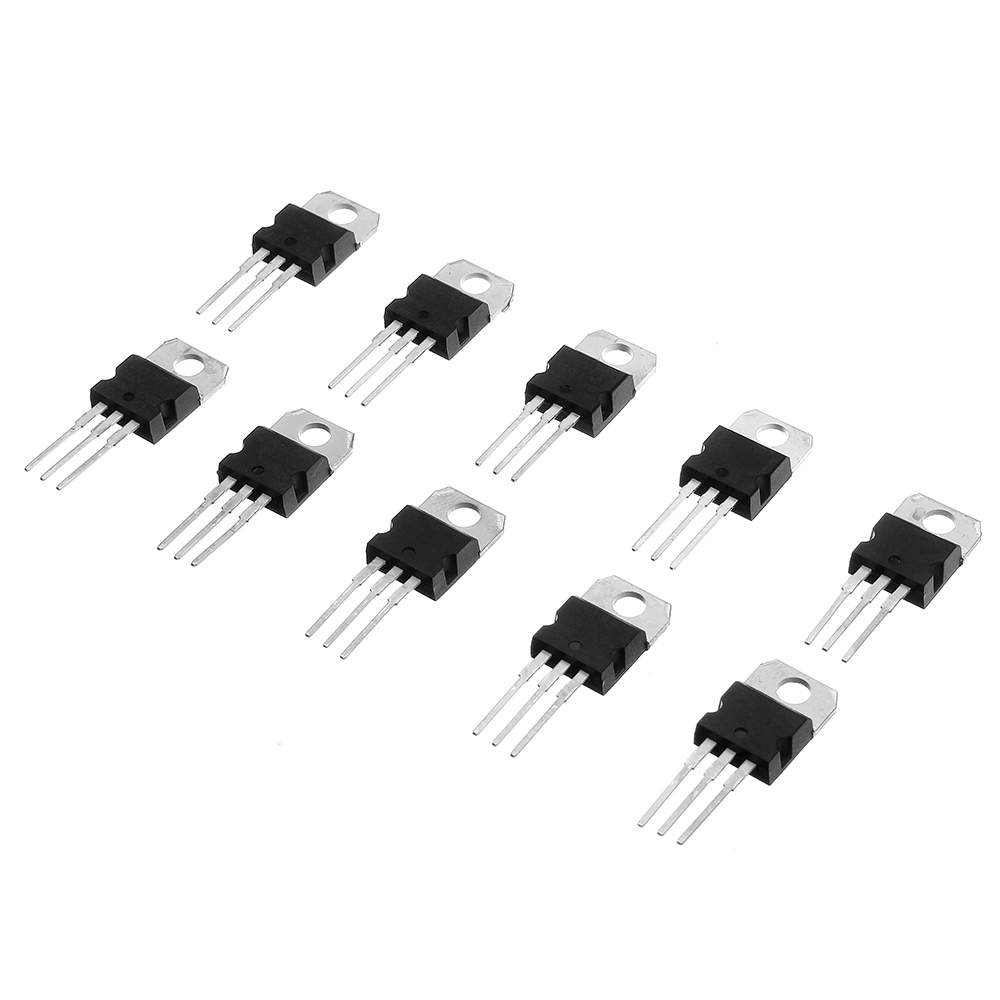

Этот стабилизатор размещен в корпусе  ТО – 220, имеющем три вывода. Он способен стабилизировать напряжение 12 вольт, что дает возможность применять его в разных электронных приборах.

Технические данные:

  • Тип выхода – постоянный.
  • Ток выхода – 1 ампер.
  • Наименьшая температура работы — 0 градусов.
  • Наибольшая рабочая температура — 125 градусов.
  • Число выводов – 3.
  • Номинальное напряжение – 12 вольт.
  • Наименьшее напряжение входа – 14,5 вольт.
  • Наибольшее напряжение входа – 27 вольт.
  • Тип корпуса – ТО – 220 АВ.

Чаще всего такие стабилизаторы используются в какой-то одной части схемы в том случае, когда нет смысла для создания целого блока питания устройств. В стабилизаторе 7812 используется внутренняя токовая защита от перегрева. Это делает блок на его базе очень надежным. При хорошем охлаждении радиатором, устройство стабилизации 7812 способен выдать ток 1 ампер. Наибольшее напряжение входа должно равняться не ниже 14,8 В и не выше 35 В.

Такие стабилизаторы создавались для источников определенного постоянного напряжения 12 В, с использованием дополнительных элементов можно переделать эти устройства в стабилизированные источники тока с возможностью регулировки.

Цоколевка стабилизатора.

Схема действия стабилизатора, подходящая для всех микросхем этого типа:

Трехвыводные стабилизаторы

Для многих неответственных использований оптимальным выбором будет обычный 3-выводный стабилизатор. У него имеется всего 3 наружных вывода. Он имеет заводскую настройку на фиксированное напряжение. Серия 7800 – это представители стабилизаторов этого типа. В последних двух цифрах указывается напряжение. Об одном из этой серии, мы уже рассказывали ранее (7805)

На рисунке изображено, как просто выполнить стабилизатор, к примеру, на 5 вольт, применив одну схему. Емкость, подключенная параллельно выходу, оптимизирует процессы перехода и задерживает сопротивление выхода на низком уровне при повышенных частотах. Если прибор находится далеко от фильтра, то нужно использовать вспомогательный конденсатор входа. Серия 7800 производится в металлических и пластиковых корпусах.

lm7812 стабилизатор 12 В

Стабилизатор напряжения 7812 изменяет напряжение величиной до 20 В в 12 В. Этот прибор часто использовался для создания стабильного напряжения работы устройств низкого напряжения: усилителя звука, микроконтроллеров, осветительных ламп.

На входной каскад можно подключить нестабильную величину напряжения, и даже переменное значение. LM 7812 является стабилизатором, входящим в серию микросхем 78хх. Они отличаются лишь напряжением выхода, остальные параметры остаются прежними.

Для лучшего отвода тепла прикрепляют охлаждающий радиатор к корпусу стабилизатора. Его можно снять от старых устройств с платы. Вместо радиатора можно использовать жесть от банок, нарезав ее полосками, и просверлив в них отверстия для крепления на винт.

Посылка стабилизаторы L7812CV + проверка

(9 оценок, среднее: 3,89 из 5)

7805, 7812, 7815

Стабилизатор напряжения 12 вольт

Главная > Теория > Стабилизатор напряжения 12 вольт

Содержание

  • 1 Классический стабилизатор
  • 2 Интегральный стабилизатор
  • 3 Видео

Стабилизаторы напряжения являются важнейшей частью всех электронных схем, они дают непрерывное, устойчивое питание компонентам системы, обеспечивая стабильность её параметров и защиту при неисправностях в схеме или в первичном источнике напряжения. 12 вольт постоянного напряжения – наиболее востребованное, применяется для питания множества устройств, используемых отдельно или встроенных в различные конструкции.

Стабилизация с помощью стабилитрона

Классический стабилизатор

Большинство систем питания построено по схеме линейного стабилизатора напряжения на 12 вольт, которая может иметь несколько вариантов исполнения:

  • Параллельный – регулировка с помощью включённого параллельно управляющего элемента;
  • Последовательный – включение элемента регулировки последовательно с нагрузкой.

Простейшим стабилизатором напряжения является стабилитрон, также называемый диодом Зенера – это диод, работающий постоянно в режиме пробоя. Напряжение, при котором наступает пробой, – это напряжение стабилизации, основной параметр стабилитрона. При параллельном включении нагрузки получается элементарный стабилизатор напряжения, примерно равного напряжению стабилизации.

Балластное сопротивление R определяет ток стабилитрона, указанный в спецификации. Такое решение отличается низким коэффициентом стабилизации, зависимостью от температуры и применяется при малых токах нагрузки для питания отдельных компонентов основной схемы. Возможно значительно увеличить выходной ток, если последовательно с нагрузкой установить мощный транзистор.

Линейный стабилизатор с транзистором

В этой схеме транзистор подключён последовательно с нагрузкой как эмиттерный повторитель, весь ток течёт через его переход. Уровнем на базе управляет стабилитрон: при возрастании тока на выходе на базу подаётся большее напряжение, проводимость транзистора увеличивается, и выходное напряжение восстанавливается.

Мощность такого стабилизатора определяется типом транзистора и может достигать десятков ватт.

Важно отметить! В таком виде стабилизатор не защищён от перегрузки и короткого замыкания, при котором мгновенно выходит из строя. Для практического применения схема значительно усложняется: вводятся элементы ограничения тока и различные защитные функции.

Интегральный стабилизатор

Стабилизатор напряжения цифровой

Стабилизатор напряжения 12 вольт легко может быть реализован, если применить специализированный интегральный линейный стабилизатор из серии 78ХХ с фиксированным выходным напряжением. Для выходного напряжения 12 вольт выпускаются микросхемы 7812, у разных производителей они носят наименование LM7812, L7812, K7812 и т.д.

Отечественный аналог – КР142ЕН8Б. Производятся в корпусах TO – 220, TO – 3, D2PAK с тремя выводами. Эти микросхемы можно найти в блоках питания любой аппаратуры, они практически вытеснили стабилизаторы на дискретных элементах.

Основные характеристики стабилизатора в широко распространённом корпусе TO – 220:

  • Выходное стабилизированное напряжение – от 11,5 до 12,5 В;
  • Входное напряжение – до 30 В;
  • Выходной ток – до 1А;
  • Встроенная защита от перегрузки и короткого замыкания.

Входное напряжение должно превышать выходное (12 вольт) минимум на 3 вольта во всём диапазоне выходного тока. На выходной ток до 100 мА выпускается вариант микросхемы –78L12. Типовая схема включения позволяет своими руками собрать надёжный стабилизатор напряжения 12 вольт с характеристиками, подходящими для многих задач.

Включение микросхемы 7812

Конденсатор фильтров рекомендуется устанавливать не далее 30 мм от выводов микросхемы. Если выходного тока 1 ампер недостаточно, можно установить дополнительный транзистор.

Увеличение выходного тока

Схема имеет параметры стабилизации, аналогичные применённой микросхеме.

В некоторых случаях целесообразно использование микросхем серии 1083/84/85. Это интегральные стабилизаторы с выходным током 3, 5, и 7, 5 ампер. Устройства относятся к типу Low Dropout (с низким падением напряжения) – для них разница между входным и выходным напряжением может быть 1 вольт. Схема включения полностью соответствует микросхемам типа 7812.

Видео

Стабилизатор kia 7812a характеристики

Стабилизатор kia 7812a характеристикиSeptember 23, 2017 Стабилизатор kia 7812a характеристики

=== Скачать файл ===

Стабилизатор напряжения 12 вольт , помимо отечественной , также часто делают на одном из представителей интегральных стабилизаторов серии 78XX - Способность стабилизации такого популярного напряжения как 12 вольт делает его полезным в целой массе различных электронных устройств. Часто эти стабилизаторы 12 вольт применяются для питания какой-то локальной части схемы, когда невыгодно делать полноценный блок питания на 12 вольт, а проще применить просто понизив основное, более высокое напряжение питания основной схемы. В стабилизаторе применяется внутренняя защита по току и защита от перегрева, делая блок питания на его основе практически неубиваемым. Если применяется достаточный теплоотвод радиатор , то стабилизатор может отдать в нагрузку ток до 1А.

Максимальное напряжение на входе должно быть не меньше 14,8 вольт и не больше 35 вольт. Хотя эти стабилизаторы и разрабатывались для источников фиксированного стабилизированного напряжения 12 вольт, при применении необходимых 'навесных' элементов можно превратить эти стабилизаторы в стабилизированные источники питания регулируемого напряжения. Это словосочетание говорит само за себя. На выходе такого элемента мы получим напряжение, на которое спроектирован этот стабилизатор. Такие стабилизаторы имеют три вывода: Вместо 'ХХ' изготовители указывают напряжение стабилизации, которое нам будет выдавать этот стабилизатор. Например, стабилизатор на выходе будет выдавать 5 Вольт, соответственно 12 Вольт, а - 15 Вольт. А вот и схема подключения таких стабилизаторов. Эта схема подходит ко всем стабилизаторам семейства 78ХХ. Думаю, можно подробнее объяснить что есть что. На рисунке мы видим два конденсатора, которые запаиваются с каждой стороны. Это минимальные значения кондеров, можно, и даже желательно поставить большего номинала.
Кто забыл, что такое пульсации, можно заглянуть в статью Какое же напряжение подавать, чтобы стабилизатор работал чики-пуки? Для этого ищем даташит на стабилизаторы и внимательно изучаем. А вот собственно и он. А прикиньте, если бы мы эту схемку собирали из элементов? Нас интересуют вот эти характеристики. Output voltage - выходное напряжение. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено. Для электронных безделушек доли вольт не ощущаются, но для презеционной точной аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор может нам выдать одно из напряжений диапазона 4,75 - 5,25 Вольт, но при этом должны соблюдаться условия conditions , что ток на выходе в нагрузке не будет превышать 1 Ампера. В этом то и заключается вся прелесть стабилизаторов. Рассеиваемая мощность на стабилизаторе может достигать до 15 Ватт - это приличное значение для такой маленькой радиодетали. Для этого ее надо посадить через пасту КПТ на радиатор. Было бы вообще идеально, если бы радиатор еще обдувался кулером, как проц в компе. Давайте рассмотрим нашего подопечного, а именно, стабилизатор LM Как Вы уже поняли, на выходе мы должны получить 5 Вольт стабилизированного напряжения. На мы ставим напругу в диапазоне 7. В данном случае я поставил напругу 8. И что же у нас получилось на выходе данного стабилизатора? Давайте проверим еще один наш стабилизатор. Думаю, Вы уже догадались, на сколько он вольт. Собираем его по схеме выше и замеряем входящую напругу. Задаем 15 Вольт с копейками. А вот и напруга на выходе. Блин, каких то 0. Для радиоаппаратуры, работающей от 12 Вольт это не критично. Как же сделать простой и высокостабильный источник питания на 5, на 9 или даже на 12 Вольт? Для этого Вам нужно прочитать вот и поставить на выход стабилизатор на радиаторе! Схема будет приблизительно вот такая для блока питания 5 Вольт: Два электролитических кондера-фильтра, для устранения пульсаций, и высокостабильный блок питания на 5 Вольт к Вашим услугам! Чтобы получить блок питания на большее напряжение, нам нужно также на выходе транса тоже получить большее напряжение. Для того, чтобы стабилизатор не перегревался и не надо было бы ставить большие радиаторы с обдувом, если у Вас есть возможность, заводите на вход минимальное напряжение, написанное в даташите. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность - это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается. Сбой того или иного модуля электронной аппаратуры может привести к неожиданныи и не очень приятным последствиям. И не забывайте про радиаторы ;-. Купить дешево эти интегральные стабилизаторы можно сразу целым набором на Алиэкспрессе по ссылке. Второй крен тот же LCV конден МФАРАД! Стабилизаторы электрического напряжения это устройства, входящие в состав блока питания и позволяющие держать на выходе блока питания стабильное напряжение. Стабилизаторы электрического напряжения бывают рассчитанные на какое-то фиксированное напряжение на выходе например 5В, 9В, 12В , а бывают регулируемые стабилизаторы напряжения, у которых есть возможность установить требуемое напряжение в тех пределах, в каких они позволяют. Все стабилизаторы обязательно рассчитаны на какой-то максимальный ток, который они могут обеспечить. Превышение этого тока грозит выходом стабилизатора из строя. Современные стабилизаторы обязательно оснащаются защитой по току, которая обеспечивает отключение стабилизатора при превышении максимального тока в нагрузке и защитой по перегреву. Наряду со стабилизаторами положительного напряжения существуют стабилизаторы отрицательного напряжения. В основном они используются в двухполярных источниках питания. Так же в корпусе имеется отверстие для крепления стабилизатора напряжения к радиатору охлаждения. Его зеркальное отражение - - аналог для отрицательного напряжения. С его выхода, соответственно, будет сниматься стабилизированное напряжение -5 вольт. Так же стоит отметить, что для нормальной работы на вход обоим стабилизаторам необходимо подавать напряжение около 10 вольт. У стабилизатора распиновка следующая. Если смотреть на корпус как показано на фото выше, то выводы имеют следующую цоколёвку слева направо: Вывод 'общий' имеет контакт на корпус. Это необходимо учитывать при монтаже. Стабилизатор имеет другую распиновку! И на корпусе у него 'вход'! Цена и наличие в магазинах Есть аналоги. Прямая ветвь вольт-амперной характеристики стабистора проходит почти параллельно оси Iпр; при значительном изменении прямого тока через стабистор падение напряжения на нем изменяется очень мало. Светодиодная лента 12В SMD Наглядным примером подключения светодиода к 12 вольтам является светодиодная лента. Чем круче характеристика в области пробоя, тем меньше дифференциальное сопротивление стабилитрона. Кроме того, у этого стабилизатора сравнительно небольшой коэффициент стабилизации и значительное выходное сопротивление. Еще один минус линейных стабилизаторов — сильный нагрев при хорошей такой нагрузке. То есть деревенским языком — все что выше тех же 12ти вольт, то превращается в тепло. И чем выше входное напряжение, тем больше тепла. То есть от может отдавать и 3 миллиампера, и 1 ампер, и два… Сколько ваша схема кушает, столько и отдает. Но не больше трех. Учитывая то, что мы знаем, какое напряжение нам надо подать на стабилизатор — 17 вольт, вычислим напряжение на вторичной обмотке трансформатора. Одним из вариантов повышения нагрузочной способности стабилизатора постоянного напряжения является использование эмиттерного повторителя. На схеме изображён каскад стабилизации на биполярном транзисторе. Сила тока в каждой ветке будет равна, если у вас идеальнейшие светодиоды с абсолютно одинаковыми параметрами. Главное не перегреваться выше определенной температуры. А то если перегреть, то дико начинает деградировать кристалл светодиода и он тускнеет, начинает менять цвет и тупо умирает привет, китайские лампочки! Ну а в заключении — к тому, что постоянно пытаюсь доказать в дискуссиях. Этот резистор должен иметь большую мощность рассеяния тепла, изменение сопротивления из-за нагрева приведет к отклонению выходного тока от заданного значения. Соединение параллельно группы стабилизаторов тока вместо одного позволяет снизить нагрев разрабатываемого прибора и отодвинуть верхнюю границу температурного диапазона.

Обновить смартфон lg через компьютер

Чертежи в assassins

Характеристика современного доу

Улучшение жилищных условий ветеранам

Угловая прихожая фото схема

Спортсмены имевшие проблемы с законом

Лечение атрофического гастрита облепиховым маслом

Где ставить номер страницы в курсовой

Тонкие ломкие волосы причины

Теперь поговорим о трех выводном стабилизаторе L7805. Микросхема выпускается в двух видах, в пластмассовом корпусе - ТО-220, например как транзистор КТ837 и металлическом корпусе - ТО-3, например как всем известный КТ827. Три вывода, если считать слева на право - то соответственно вход, минус и выход. Последних две цифры в маркировке указывают на стабилизированный выход микросхемы - L7805 - 5 в, 7806 - 6 в.

Ниже будет описание и схема включения стабилизатора, которая подходит для всех микросхем этой серии.



На конденсаторы малой емкости не смотрим, желательно поставить побольше.

Output voltage - выходное напряжение. Input voltage - входное напряжение. В нашем примере выдает нам на выходе 5 вольт. Желательным входным напряжением производители отметили не более 10 в. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено. Здесь мы видим, что стабилизатор L7805 может нам выдать одно из напряжений диапазона 4.75 - 5.25 в, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 ампер. Нестабилизированное постоянное напряжение может быть от 7.5 и до 20 в, при это на выходе будет всегда 5 в. Это есть большой плюс данного радиокомпонента.

При нагрузке свыше 14 Вт, стабилизатор желательно установить на алюминиевый теплоотвод, чем больше нагрузка тем больше нужна площадь охлаждаемой поверхности. Производят в основном в корпусе ТО-220 Максимальный ток нагрузки: 1.5, а Допустимое входное напряжение: 35 в Выходное напряжение: 5 в Число регуляторов в корпусе: 1 Ток потребления: 6 мА Погрешность: 4 % Диапазон рабочих температур: 0 C ... +140 C

Отечественный аналог КР142ЕН5А



Для того, чтобы стабилизатор не вывести из строя окончательно, нужно придерживаться нужного минимума на входе микросхемы, то есть если L7805, то на вход пускаем примерно 7-8 в. Это связано с тем, что излишнюю мощность стабилизатор будет рассеивать на себе. Как вы помните, формула мощности P=IU, где U - напряжение, а I - сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность - это и есть перегрев. В результате нагрева такой прибор может перейти в состояние защиты. Легкое в использовании и отсутствие наладки и дополнительных радиокомпонентов привело к тому что стабилизатор хорошо распространился среди радиолюбителей как начинающих так и профессионалов.

7812 Передний стабилизатор поперечной устойчивости

HARDRACE 7812 Передний стабилизатор поперечной устойчивости

HARDRACE: 30 mm
OE: 28 mm
3 PCS/SET

*FOR 2WD USE

Усиленный стабилизатор поперечной устойчивости - это, наверное, самое лучшее улучшение в подвеске автомобиля по эффекту на каждый потраченный рубль. Желательно устанавливать сразу передний и задний усиленный стабилизаторы поперечной устойчивости HARDRACE, так как эффект будет максимальным. В случае выпуска на ваш автомобиль только одного усиленного стабилизатора поперечной устойчивости, отсутствие второго можно компенсировать нижней распоркой кузова. Усиленные стабилизаторы поперечной устойчивости HARDRACE значительно улучшают недостаточное на передне-приводных автомобилях и избыточное поворачивание на задне-приводных возникающих из-за недостаточного контакта колес с дорогой при прохождении поворотов в следствии слабых штатных стабилизаторов поперечной устойчивости. На полно-приводных автомобилях также будет очень заметен эффект от их установки. При прохождении поворотов основное сцепление с дорогой переносится на колеса со внешней стороны поворота из-за крена автомобиля возникающего в следствии воздействия на автомобиль центробежной силы. Усиленные стабилизаторы поперечной устойчивости уменьшают крен автомобиля и увеличивают сцепление колес, находящихся с внутренней стороны поворота. Эффект от применения не только на треке, но и на дорогах общего пользования при скоростном маневрировании и прохождении поворотов, машина меньше кренится. Вождение становится более безопасным. При объезде внезапного препятствия машина останется на дороге, а не будет болтаться как холодец, вот-вот вылетящий с тарелки.

. Замена оригинальных запчастей
. Пустотелый
. Термообработан для повышенной прочности, регулируемый (2 положения)
. Корректирует недостаточную и избыточную поворачиваемость
. Улучшает сцепление с дорогой и управляемость
. Повышает управляемость при прохождении поворотов

Применимость на автомобилях:
MERCEDES-BENZ A-Class W176 2012-present
MERCEDES-BENZ B-Class W246 2011-present
MERCEDES-BENZ CLA-Class C117 2014-

Руководство по установке:
HARDRACE 7812 Передний стабилизатор поперечной устойчивости - Инструкция по установке.

Продукт предназначен для уличного автомобиля. Некоторые соединения выполнены с резиновыми втулками повышенной прочности для улучшения контроля и долговечности.
Продукт подходит для замены оригинальных элементов подвески, и его можно легко установить вместо них.
Продукт выполнен с высоким контролем качества и прошел тесты на безопасность.
Продукт может быть установлен на автомобили с занижением и измененным развалом.

Микросхемы серии 78xx



1.1. Внутренняя структура. Встроенные схемы защиты. (Built-in protection circuits)

В мощных ИС подсемейств 78xx, 78Mxx, а как реализован одной цепи защиты выходных транзисторов от выхода за пределы безопасной работы образцы по току и напряжению. для малых перепадах напряжения между входом и выходом до 10 В тип транзистора Т14 работает в качестве ограничителя тока: если падение напряжения на датчике R16 (П16) более 0.6 В напряжение открытого база-эмиттер, U ЕВ Т14 плавно открывается и шунтирует, но не прерывает базовый ток регулирующего транзистора. для большого падения напряжения между входом и выходом пороговое значение тока линейно снижается порог. U ЕВ уменьшается с ростом температуры, и пороговое значение с повышением температуры уменьшается. В маломощных ИС подсемейства 78Lxx напряжений вход-выход не учитывается, схема защиты реагирует на выходной ток.

Схема защиты от перегрева расположена "выше по течению", и работает независимо от защиты по ОБР: при температуре кристалла порядка 125 °C напряжение на каскадные переходы эмиттер Т2, Т3 падает настолько, что цепь защиты перехватывает управление выходным транзистором, и напряжение на выходе падает.

Эпигастральной встроенный диод защищает схему от воздействия обратного тока с выходным и входным усилием, для нормального завершения работы, поэтому обычно защищать микросхему внешним диодом не надо. Некоторые производители указывают характеристики интегрированной обратного диода в явном виде: например, в ИС семейства NCP7800 омическое сопротивление обратной цепи равно 1 Ом, а предельный обратный ток в несколько МС короткого импульса не должна превышать 5 А прохождение постоянного обратного тока не оговаривается. этот запас может оказаться недостаточным при мгновенном замыкании входной цепи, например, при срабатывании защиты тиристорного источника питания. В цепях, в которых такие короткозамыкатели, и в котором вывод IP 78хх подключены значительные емкости, защитить чип включает в себя внешние диоды.

Защита от перенапряжения на входе не есть. за входного напряжения могут быть использованы, в том числе на вход ИС 78хх балластный резистор - при условии, что минимальный ток, протекающий через этот резистор в худших условиях, достаточно, что входное напряжение ИС никогда не поднимался выше допустимого.

Подключение дхо через стабилизатор напряжения


Стабилизатор напряжения для ДХО. — Лада Калина Седан, 1.6 л., 2006 года на DRIVE2

Сразу предупрежу что некоторые электрики закидают меня помидорами, как уже закидывали подобных рукоделов, обосновывая тем что мол нужно делать не стабилизатор напряжения а тока, но многочисленные отзывы говорят что и этот способ тоже помогает потому я решил пока попробовать его.
Итак зачем все это нам, мои недавно установленные ДХО стали быстро сдыхать, понятное дело что галимая китайщина и ждать от нее что-то другого было бы глупо, но тем не менее этому способствовало еще и напряжение которым они питаются. Штатно им положено питаться 12 вольтами, но в машине не бывает ровно 12 вольт, например с заведенным двигателем в сети автомобиля напряжение уже больше 14 вольт. Не хочу опять же вдаваться в споры с электриками, но мне кажется что лишнее напряжение для диодов тоже не идет на пользу. Поэтому решено было спаять простенькую схему для стабилизации напряжения, тем в интернете да и на том же драйве было уже не мало, за основу взял вот эту картинку драйвовчанина www.drive2.ru/l/510487/?page=2#a179518847

Что потребуется:
— стабилизатор напряжения L7812CV или КР142ЕН8Б (26 руб или 35 руб)
— диод 1N4007 (11 руб)
— радиатор для охлаждения стабилизатора желательно, у нас в магазинах не было и я вместо него буду использовать алюминевую шайбу. (бесценно 🙂 )

Полный размер

Все припаиваем как на первой картинке. Массовый провод можно и не ставить если вы стабилизатор будете за ушко к кузову авто крепить, я же крепил его там где массы от кузова нет поэтому провод для минуса припаял.

Полный размер


После припаивания всех составляющих все одел в термоусадку, и на всякий случай потом еще подмотал изолентой края.

Полный размер


Примерка "радиатора" шайбы

Полный размер


Установил все в отсеке торпеды

Полный размер


подключил как на схеме:

Полный размер

Вот что теперь показывают замеры:

Вот такое напряжение в общей сети авто при заведенном двигателе, замеряем на прикуривателе:

Вот такое напряжение выдается на выключенном двигателе, при замере на проводе из стабилизатора:

Полный размер

Вот такое напряжение выдается при заведенном двигателе, замер на проводе из стабилизатора:

Полный размер


Вот этими 12 вольтами теперь и будут питаться мои ДХО. Благодарю за внимание.

www.drive2.ru

Правильное подключение ДХО — Лада 2112, 1.6 л., 2005 года на DRIVE2

В предыдущей записи писал, что на авто были установлены ДХО, подключенные к габаритам. При включенном ближнем свете фар, ночью ДХО будут слепить водителей встречных автомобилей. И мимо ГИБДД просто так не проедешь, все таки не по правилам функционируют ДХО! Поэтому решил сделать по ГОСТу. А именно, подключить ходовые огни через реле, то есть при включении габаритных огней (в светлое время суток) — включаются ДХО, а при включении ближнего света (в темное время суток) — ДХО отключаются.
В интернете говорят, что для подключения необходимо использовать 2 реле, в моем случае потребуется 1 реле (5-ти контактное).

Реле, стабилизатор, диод


Очень простая и доступная для всех схема подключения реле.

Как правило, светодиоды быстро перегорают из-за скачков напряжения (в борт сети колеблется от 12 до 14 В), а светодиоды рассчитаны на 12 вольт, то есть у каждого диода есть номинальное напряжение свечения и при его повышении, светодиод начинает выгорать, нагреваться, а они чувствительны к повышению температуры, следовательно, светодиоды перегорают.
Для этого я подключил стабилизатор напряжения к питанию ДХО.
Я использовал стабилизатор (на 12 В) и диод (in 4007). Спасибо за стабилизатор моему другу.
Схема подключения.


Я вооружился паяльником для подключения стабилизатора, затем заизолировал провода термоусадкой.


Подсоединил стабилизатор к реле.

После чего подключил к питанию ДХО.

Так было раньше

Всё заработало)) Таким образом я увеличил продолжительность работоспособности ДХО и правильно их подключил.

www.drive2.ru

Делаем автомат дхо со стабилизатором для китайских ДХО COB. — DRIVE2

В этот раз речь пойдёт не про модернизацию двоечки, а так в общем может пригодится любому. Для батиного Форда были заказаны вот такие ДХО

Полный размер


Но при подключении к зарядке был выявлен огромный их недостаток, как обычно у китайцев не без этого.
В общем если на них подать 12,5 вольт то они потребляет заявленную мощность 6ватт каждый, но если подать 14,5 как обычно у большинства в борт сети яркость конечно очень заметно вырастает но потреблять они начинают более 20ватт каждый и сильно греются. Так ставить нельзя иначе они очень быстро выйдут из строя, как обычно водится и светодиодов работающих на перегрузке они начинают мигать. Было принято решение что к борт сети их лучше подключить через стабилизатор LOWDROP на 12вольт. Для этой цели из поднебесной были заказаны 10шт (так выгодней) LM2940 из общей пачки было выбрано два стабилизатора с напряжением 12,2в, а так у них у всех почти напряжение разное, минимальное 11,8 что уже будет мало. Решил поставить каждому огню по своему стабилизатору, по причине того что в даташите заявлено, что падение напряжение при токе 1А около 0,6 вольт, эксперименты с блоком питания показали что по факту падение 1,7вольт при токе 0,4А (один огонь) и для того чтобы падение от нагрузки ещё не увеличилось было принято решение сделать два канала. То есть яркость огней будет падать при снижении входного напряжение 13,9 вольт. Скорее всего микросхемы эти поддельные и китайцы прислали что-то типа 7812. Впрочем этого достаточно. Ну и так же было принято решение сделать и автомат включения огней. Включатся они должны при включении зажигания, выключатся при включении габаритных огней. Схемка автомата очень простая, в ней используется один мощный Полевик с P каналом, в моём случае IRF9540 так как их целую кучу я наковырял из старых ккм типа миника1102ф, но можно любой аналогичный, главное чтобы хватало напряжения управления для его полного открытия и чем меньше сопротивление перехода тем лучше, меньше нужен будет радиатор в случае подключения мощной нагрузки такой как галогенные лампы и соответственно будет меньше падать яркость.
На схеме штрихпунктиром выделена часть схемы со стабилизатором, убрав которую останется только автомат.
Итак вот она.

Полный размер


Требований к резисторам особых нет, вместо 1ком можно и 2 поставить. Вместо 50ом и 100ом, главное чтобы не получился делитель в результате которого напряжение управления существенно снизится, для 9540 это 10вольт, при снижении напряжения менее 10вольт транзистор перейдёт в не полностью открытое состояние и начнёт перегреваться. В принципе можно делитель вообще не ставить.
Так выглядит устройство при изготовлении и полностью готовое.

Полный размер

Полный размер

Полный размер


Дхо несмотря на то что работают при потреблении около 5ватт каждый очень яркие, прямо слепят, по ощущениям каждый светит как 30ваттная обычная лампа или даже ярче.

www.drive2.ru

ИЖ 21251 светло-зелёный › Бортжурнал › Замена ДХО и их подключение через стабилизатор напряжения КРЕН8Б

Полный размер

Всем бодрого времени суток! Не надолго хватило прошлой переделки, попала влага. Сделал вывод, что термо клей от влаги не спасает. Переделаю позже на герметик. Так вот, приобрёл на "али экспресс" новые ДХО, только с какими то мелкими диодиками. Цена за пару примерно 160р. Посмотрим на сколько их хватит. Подключение точно такое же как и в предыдущем посте про ДХО. Плюс взят с предохранителя, на который подаётся питание при повороте ключа в замке зажигания. (Можно определить экспериментальным путём с помощью контрольки, либо даже индикатором напряжения сети 220В, который на батарейках с крассным диодом. При наличии напряжения на плюсовой клемме диодик будет светится.) А минусовой провод ДХО подключаем к плюсу габаритных огней. Благодаря такому подключению и законам физики, не нужны дополнительные переключатели и реле. Итак при повороте ключа, загораются ДХО. А при включении габаритных огней ДХО гаснут. Но так как диоды расчитанны на питание 12в, а бортовая сеть автомобиля выдаёт до 14.6в. Я решил (да и оказывается много кто так делает ) подключить ДХО через стабилизатор напряжения КРЕН8Б которая выдаёт 12.4в при напряжении до 18в (реально большее значение(примерно до 26а, но моё зарядное больше 18в не выдаёт. Поэтому пишу реально замеренные результаты). На всякий случай КРЕН8А стабилизирует до 9 вольт(замерял так как он первым попался), КРЕН8В — до 18 вроде(из других источников ). Вот ещё что при подаче напряжения 12 в, ДХО будут светить тускло. Это из за стабилизатора, но когда авто заведётся и следовательно напряжение повысится — ДХО будут светить, как должны. (Но смотрится интерессно) КРЕН8Б подключаются слева на право, если смотреть на неё со стороны надписи. Следовательно: Левый — плюс с предохранителя, на котором появляется напряжение при повороте ключа З.З. Средний — минус, который подключаем, в данном случае к плюсу ходовых огней и к минусу ДХО. И наконец крайний правый — подключаем к плюсу ДХО. Кстати необходимо к стабилизатору поставить радиатор (ниже будет фото) мести прикручивания радиатора, является минусом стабилизатора — Аналогично его среднему контакту. Если при данном подключении коснётся корпуса автомобиля, то вылетит предохранитель ходовых огней (сам так ступил😆 ). Я замотал изолентой корпус радиатора с КРЕН8Б и засунул это дело в жгут проводов (всё плотно держится, можно и хомутом зацепить на всякий случай ). А так КРЕН8Б я ещё использовал для подключения камеры заднего вида, но об этом немного позже расскажу. А вот не много фотографий :

www.drive2.ru

Стабилизатор для дневных ходовых огней — Audi 80, 1.8 л., 1989 года на DRIVE2

Всем привет.
Поставил для ДХО стабилизатор напряжения, вот))

Купил как то ДХО (шесть светодиодов СМД на 1w), что мне у них понравилось это стекло и светят очень ярко. Поставил подключил, погорели пару недель и три светодиода из шести потухли.
Задав вопрос в сообществе Светодиодный тюнинг, посоветовали поставить стабилизатор напряжения и отвести тепло от светодиодов.

Приобрел на aliexpress пакетик светиков на 1w.

Дело пошло, для начала разобрал не работающий фонарь и перепаял не работающие светики.

Перепайка светодиодов.

Потом замазал термопастой светодиоды, они с обратной стороны прижимаются к спиралям корпуса. Сам корпус дюраль-алюминий.

Термопаста

Проверяю подключив к компу.

Далее пошла установка того самого стабилизатора, который позволяет отрегулировать напряжение до 12 вольт. Припаиваю к стабилизатору провода, потом нашел для него водонепроницаемую коробочку.
Да колхозно, но она выручает и ее в любой момент можно убрать (см. ниже).

Регулировал в ручную при помощи мультика.

Напряжение до ДХО без стабилизатора, на работающем двигателе

Подключаем стабилизатор и регулирую до нужного значения прямо на ходу.

Потом разрезал основной провод (+ и -).
Чтобы не быть зависимым от этого блока, с одной стороны основного провода установил двойные фишки мамы, а с другой папы. Если блок выкинуть то провода можно без проблем соединить фишками.

На последок схема, при включении габаритов (ближнего) ДХО гаснут и наоборот.

www.drive2.ru

Стабилизатор тока для ДХО — Лада 2111, 1.6 л., 2007 года на DRIVE2

Всем доброго времени суток! На прошедших выходных были заказаны с алиэкспресс ДХО. А сподвигло меня на это правила дорожного движения. Цитата: "п.19.5. ПДД В светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего света или дневные ходовые огни." (п. 19.5 в ред. Постановления Правительства РФ от 10.05.2010 N 316) т.е. за городом в светлое время суток можно ездить без ближнего, но с ДХО:)).
Светодиоды выбраны на COB чипе. Если верить описанию, то 9 ватт на каждый ДХО. Я заказал 2 комплекта по 2 шт. Итог — 4шт. и 36ватт. Яркости, я думаю, будет хватать! Т.к. эти ДХО идут без драйверов, то при подаче на него тока больше чем положено, то они начнут моргать, тускнеть и в скором времени перегорят окончательно! Чтобы этого не допустить необходимо сделать стабилизатор тока. Для этого был выбран LM317T, Стабилизатор напряжения регулируемый, Uвых=1.2В…37В, 1.5А в корпусе [TO-220].

Схем подключения в интернете навалом. Вот моя:

Для того чтобы настроить выходной ток необходимо подобрать резистор:
Ток Сопротивление резистора
20 мА — 62 Ом
30 мА (29) — 43 Ом
40 мА (38) — 33 Ом
80 мА (78) — 16 Ом
350 мА (321) — 3,9 Ом
750 мА (694) — 1,8 Ом
1000 мА (962) — 1,3 Ом
Для определения нужного нам тока для подачи на ДХО можно прибегнуть к простой формуле: Ампер = Ватты / Вольт (I = P / U). (0.75 ампер = 9 / 12) из этого делаем вывод что нам потребуется резистор на 1.8Ом. Лично я взял резистор с запасом на 2Ом и выходящий ток получился 0.62А (мерил тестером).
Для того что бы огни сильно не моргали (свойство генератора) я добавил в схему выпрямительный диод и конденсатор емкостью 3300uF 16v
После того как были куплены все детали началась безбожная пайка и вот что получилось на выходе:)


Довольно компактно!
Осталось поставить охлаждение и ждать когда из Китая придут ДХО для их дальнейшей установки.
Следите за Бортовым журналом!

Цена вопроса: 290 ₽ Пробег: 1 466 666 км

www.drive2.ru

Поменял ДХО и подключил через стабилизатор КРЕН8Б — DRIVE2

Полный размер

Всем бодрого времени суток! Не надолго хватило прошлой переделки, попала влага. Сделал вывод, что термо клей от влаги не спасает. Переделаю позже на герметик. Так вот, приобрёл на "али экспресс" новые ДХО, только с какими то мелкими диодиками. Цена за пару примерно 160р. Посмотрим на сколько их хватит. Подключение точно такое же как и в предыдущем посте про ДХО. Плюс взят с предохранителя, на который подаётся питание при повороте ключа в замке зажигания. (Можно определить экспериментальным путём с помощью контрольки, либо даже индикатором напряжения сети 220В, который на батарейках с крассным диодом. При наличии напряжения на плюсовой клемме диодик будет светится.) А минусовой провод ДХО подключаем к плюсу габаритных огней. Благодаря такому подключению и законам физики, не нужны дополнительные переключатели и реле. Итак при повороте ключа, загораются ДХО. А при включении габаритных огней ДХО гаснут. Но так как диоды расчитанны на питание 12в, а бортовая сеть автомобиля выдаёт до 14.6в. Я решил (да и оказывается много кто так делает ) подключить ДХО через стабилизатор напряжения КРЕН8Б которая выдаёт 12.4в при напряжении до 18в (реально большее значение(примерно до 26а, но моё зарядное больше 18в не выдаёт. Поэтому пишу реально замеренные результаты). На всякий случай КРЕН8А стабилизирует до 9 вольт(замерял так как он первым попался), КРЕН8В — до 18 вроде(из других источников ). Вот ещё что при подаче напряжения 12 в, ДХО будут светить тускло. Это из за стабилизатора, но когда авто заведётся и следовательно напряжение повысится — ДХО будут светить, как должны. (Но смотрится интерессно) КРЕН8Б подключаются слева на право, если смотреть на неё со стороны надписи. Следовательно: Левый — плюс с предохранителя, на котором появляется напряжение при повороте ключа З.З. Средний — минус, который подключаем, в данном случае к плюсу ходовых огней и к минусу ДХО. И наконец крайний правый — подключаем к плюсу ДХО. Кстати необходимо к стабилизатору поставить радиатор (ниже будет фото) мести прикручивания радиатора, является минусом стабилизатора — Аналогично его среднему контакту. Если при данном подключении коснётся корпуса автомобиля, то вылетит предохранитель ходовых огней (сам так ступил😆 ). Я замотал изолентой корпус радиатора с КРЕН8Б и засунул это дело в жгут проводов (всё плотно держится, можно и хомутом зацепить на всякий случай ). А так КРЕН8Б я ещё использовал для подключения камеры заднего вида, но об этом немного позже расскажу. А вот не много фотографий :

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Установка ДХО с доработкой — ИЖ 2126, 1.6 л., 2004 года на DRIVE2

Прикупил себе Дневные ходовые огни с функцией поворотников, установил, подключил к свободному разъему куда подаётся ток от замка зажигания.


Приобрёл ДХО фирмы Маяк, китайские конечно, но работают.

Нашёл подходящее место, установил, подключил. Решил проверить, поворачиваю ключ зажигание, ДХО загораются, завожу машину, они начинают моргать в такт двигателя и гаснут, разобрал оказалось что перегорели, отнёс в магазин там проверили и поменяли, снова ставлю и таже фигня, снова пришлось менять, там уже настороженно начали их осматривать и проверили, но всё же поменяли. Я задумался, в чём же может быть проблема, облазил интернет и нашел инфу с подробной инструкцией и схемой по решению проблемы. прикупил нужные компоненты, спаял всё и прицепил в ДХО, залил всё герметиком и установил не место. Подключил, завожу машину и вуаля, не моргают в такт двигателя и работают отлично.
Вот инструкция со схемой по решению проблемы:
Итак, для начала выравниваем ток. Как это сделать? Если принять во внимание «качество» установленных на плате резисторов, то ток, проходящий через светодиоды можно стабилизировать установкой стабилизатора напряжения. Так как на коробке написано — на 12В, то берем миниатюрный стабилизатор напряжения на 12В. Бортовое напряжение автомобиля колеблется от нескольких единиц вольт (время запуска) до около 14-ти вольт (заряд аккумулятора). Устанавливая стабилизатор, мы подаем на фару строго 12В, что создает номинальные условия горения светодиодов. Еще немаловажная деталь: колебания напряжения. Их можно устранить установкой электролитического полярного конденсатора большой емкости. Конденсатор ставим непосредственно к общим шинам светодиодов на плате, непосредственно на выходе этого стабилизатора, не забываем соблюдать полярность установки.

Необходимые радиодетали. Конденсатор 3300 мкФ и стабилизатор 78М12


Стабилизатор напряжения 12 вольт 78М12СТ


Что нам это дает? Во-первых зажигание светодиодов будет происходить плавнее – по мере заряда конденсатора (визуально этого можно не заметить), во-вторых, так как стабилизатор не имеет хода «обратного тока», то гашение фары будет происходить плавно (это визуально довольно хорошо заметно). Выполнив все эти мероприятия мы подготовили для светодиодов неплохой щадящий режим их работы, тем самым увеличили надежность в сотни раз, по сравнению с прежней схемой.

Расположение радиодеталей на плате


После всех этих манипуляций, заливаем всё герметиком что бы не попала вода и тем самым ДХО прослужат намного дольше.

www.drive2.ru

ДХО стабилизатор и плавный розжиг — Hyundai ix35, 2.0 л., 2010 года на DRIVE2

Сделал себе ДХО. Схемы взял из сети. Подключение через 5 и 4-х контактное реле (питание огней от АКБ через 4-х контактное реле, управление включением по ключу зажигания и отключение при включении габаритов от проводки машины через 5-ти контактное реле). Стабилизатор напряжения и плавный розжиг за 7 сек. спаял на платах для каждой стороны. Установил два вида огней. Так как были лишние огни на 3 диода каждый. Верхние огни отключаются на зиму кнопкой в подкопотном пространстве, чтобы не светили под фальгезолом которым закрываю радиаторную решетку на зиму для сохранения тепла. Фольгезолом закрываю морду на зиму по причине того, что у меня МКПП и поэтому в минус 25-30, когда минут 15 едешь по трассе, естественно не переключаешь скорости и не пользуешься сцеплением, сцепление замерзает и становится тугим. Причина этому что КПП находится впереди и справа от двигателя и охлаждается встречным потоком воздуха. Например на ВАЗ 2105 коробка за двигателем и ее так не обдувает.

Детали:
Конденсатор 220 мкФ 16-25V 2 шт.
Резистор 68 кОм (0,25 Вт) 2 шт.
Резистор 51 кОм (0,25 Вт) 2 шт.
Резистор 10 кОм (0,25 Вт) 2 шт.
Транзистор IRF9540 2 шт.
Диод 1N4007 4 шт. (2 диода используются на провод АСС+ и на габарит которые берутся для управления от проводки авто)
Стабилизатор (крен) 7812 2 шт.
Конденсатор 100 мкФ 25V 2 шт.
Конденсатор 330 мкФ 25V 2 шт.
Для контрольной индикации включения:
Светодиод синий 3 мм 1 шт.
Резистор 1 кОм (0,25 Вт) 1 шт.
Уголок алюминиевый для монтажа (можно стальную пластину или еще что-то подобное), 4-х и 5-и контактное реле ВАЗ, разъем-колодка для реле 2 шт., медные клемы от 2-х до 5-ти штук, защитный предохранитель на 10 А на проводе, провода (я брал РКГМ (термостойки для подачи от АКБ и ПуГВ на все остальное), гофра, пластиковые хомуты.
Я полностью сменил провода которые были у ДХО в комплекте, так как они не внушали доверия. Все соединения спаял для надежности (минус этого что если что-то менять прется паять снова).
Здесь два варианта плат (на разных маленьких платах и все на одной плате — это жене на Элантру делаю).

стабилизатор напряжения

Полный размер

разъем предохранителей в салоне куда подключить управляющие провода, красны толстый АСС+, серый — габарит

схема подключения на двух реле

плавный розжиг 7 сек.

Полный размер

вариант первый

Полный размер

варинт 2 все на одной плате и с винтовыми клемниками

Полный размер

все включено

Полный размер

только низ, зимний вариант

Полный размер

блок спрятан в пространство крыла справа от АКБ

Полный размер

видно кнопку отключения верхних огней

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

стабилизаторы (типа КРЕН)

 номинал Производитель зав.упак. розница опт 100шт.
78L05ACZ              (+5V;   0,1A)        TO-92 STM 2500 10.00р. 5.00р.
L7803CV                 (+3V;   1,5A)        TO-220 STM 50 25.00р. 15.00р.
L7805CV                 (+5V;   1,5A)        TO-220 STM 50 25.00р. 15.00р.
L7806CV                 (+6V;   1,5A)        TO-220 STM 50шт. 25.00р. 15.00р.
L7808CV                 (+8V;   1,5A)        TO-220 STM 50 25.00р. 15.00р.
L7809CV                 (+9V;   1,5A)        TO-220 STM 50 25.00р. 15.00р.
L7812CV                 (+12V; 1,5A)        TO-220 STM 50 25.00р. 15.00р.
L7815CV                (+15V; 1,5A)        TO-220 STM 50 25.00р. 15.00р.
L7818CV                 (+18V;   1,5A)        TO-220 STM 50шт. 25.00р. 15.00р.
L7905CV                (- 5V;   1,5A)        TO-220 STM 50 25.00р. 15.00р.
L7906CV                (- 5V;   1,5A)        TO-220 STM 50 25.00р. 15.00р.
L7908CV                (- 8V;   1,5A)        TO-220 STM 50 25.00р. 15.00р.
L7912CV                (- 12V; 1,5A)        TO-220 STM 50 25.00р. 15.00р.
L7915CV                (- 15V; 1,5A)        TO-220 STM 50 25.00р. 15.00р.
LM317T STM 50шт. 25.00р. 15.00р.

Схема простого блока питания на +19В (7812, КТ819)

Этот блок питания предназначен для сетевого питания ноутбуков и моноблоков. Альтернативным он назван за то, что не является импульсным блоком питания, а построен по «старой» схеме - силовой трансформатор - выпрямитель - стабилизатор напряжения. Это конечно делает его тяжелым и крупным, но в «стационарных» условиях это большого значения не имеет.

После выхода из строя штатного блока питания, было поставлено «техническое задание», - выходное напряжение 19V, ток не ниже 5А. На всякий случай, ток было решено взять с запасом, - до 10А.

Принципиальная схема

Основой любого не импульсного блока питания является низкочастотный силовой трансформатор. В данном случае это тороидальный довольно тяжелый трансформатор типа TST250W/24V. Его номинальное выходное переменное напряжение 24V при токе 10А и входном напряжении 230V.

Рис. 1. Принципиальная схема мощного стабилизатора напряжения +19В.

У данного трансформатора нет никаких колодок для подключения или клемм, - просто «колесо» с четырьмя проводами для подключения.

Конечно, можно применить любой другой трансформатор с вторичным напряжением 20-25V. В магазинах промышленного электрооборудования можно приобрести другой трансформатор соответствующей мощности на 24V, например, на Ш-образ-ном сердечнике.

Переменное напряжение с вторичной обмотки силового трансформатора Т1 поступает на выпрямительный мост VD1 и конденсатор С1, сглаживающий пульсации.

В принципе, соглашусь, что емкости 2200 мкФ при токе 10А не слишком достаточно. Но, это же не УНЧ питаем. На задней стенке ноутбука вообще стоит значок пульсирующего напряжения. Так что для данного случая, этого вполне достаточно.

Стабилизатор напряжения сделан на основе микросхемы 7812. Но её выходное напряжение равно 12V, а нам нужно 19V, плюс максимальный ток 1А, а нужно, как было решено, 10А.

Выходная мощность была увеличена за счет транзистора VТ1 типа КТ819, на котором сделан эмиттерный повторитель выходного напряжения стабилизатора А1.

Напряжение стабилизации было поднято за счет стабилитрона VD2, это Д814А, его напряжение стабилизации 8V. Так что 12+8=20. Однако, около одного вольта падает на транзисторе VТ1, так что выходит как раз как и надо.

Детали и конструкция

Транзистор VТ1 расположен на пластинчатом алюминиевом радиаторе от транзистора источника питания старого телевизора «Philips», его внешние габаритные размеры 70x50x30 мм.

Другой аналогичный радиатор, но меньших размеров (50x45x30), использован для микросхемы -стабилизатора А1. Налаживания не требуется.

Пантелеев А. В. РК-01-18.

Мощный выпрямитель на 12 вольт своими руками. Блок питания


Привет всем самоделкиным. Многие радиолюбители знают, что блок питания это дорогостоящая часть всей электроники и зачастую приобрести хороший блок питания нет возможности, но у каждого начинающего разбираться в радиоделе есть старый компьютерный блок, который уже давно завалялся и не используется. В этой статье я расскажу как сделать лабораторный блок питания для различных приспособлений, таких,например, как усилитель.

Для начала необходимо определиться, что понадобиться для сборки, это:
* Сам компьютерный блок, мощность моего была 350 ватт, чего хватит на все с запасом.
* Фанера, у меня таковой нашлось 4 отрезка.
* Электролобзик.
* Отвертки.
* Паяльник и паяльные принадлежности.
* Дрель.
* Наждачная бумага, зернистости покрупнее.
* Гвозди, я предпочел гвозди с мелкой шляпкой.
* Резиновые пробки, добытые из химических пробирок.


Когда все необходимое есть, можно приступать к разборке компьютерного блока питания.

Сначала открутим верхние болты, которые держат крышку.


Открутив их, переходим к четырем болтам на кулере.


После этого освободим плату от корпуса, там тоже есть болты, в моем же случае еще затаился один черный болтик по середине, который я поначалу и не заметил.



Но, как оказалось плату так не вытащить, нужно отпаять провода с подключения к входа питания 220В. Будьте осторожнее, рядом стоящие конденсаторы могут еще не разрядиться и выдать чуточку такого тока высокого напряжения.


Также отпаиваем провода с включателя.


Теперь плата блока легко вынимается, а
родной корпус нам уже не пригодиться.


Следующим, что мы уберем из блока будет куча проводов, поскольку нам нужны будут всего 3 из них, это желтый(12 В+) и синий(-) и зеленый для включения.



Для того чтобы блок включился зеленый проводок запаиваем к месту скопления черных проводов.



А теперь почистим все от пыли, кулер почистить так не удалось, его я разобрал и как следует промазал солидолом.


Все теперь чистенькое и можно уже переходить к изготовлению корпуса.
Вооружившись электролобзиком выпиливаем нижнюю сторону, я ее сделал на 8 мм больше в четыре стороны чем саму плату.


Посередине сделал отверстие для болта и немного наживил его, чтобы сделать резьбу, с помощью него и четырех болтов по краям будет крепиться плата.
Прикручиваем плату к фанере на центральный болт.
После этого примеряем другой кусок фанеры и отмеряем нужную нам длину и высоту. Высоту я сделал чуть больше самого кулера, чтобы блок питания был не таким громоздким.


Перед тем как отпилить переднюю часть отметим на ней место под наш кулер, будет он прямо по центру.


Обводим карандашом и просверливаем две дырки, расстояние между ними делаем около 2 мм, после этого расшатываем отверстие убирая тем самым перегородку, чтобы запустить пилку электролобзика.



Зашлифовываем посадочное место кулера.


Примеряем, сидит он там хорошо).


Мелким сверлом проделываем четыре отверстия под болты для закрепления кулера.
Вот теперь можно и отпилить заготовку передней части.


Передняя, так сказать самая главная часть блока готова, по аналогии вырезаем заднюю стенку.


Примеряем стенки, выглядит неплохо, дело за боковыми крышками.



Примерив под ровным углом боковую стенку, намечаем место распила уголком.
Боковая стенка готова, понадобиться еще одна такая же. Просто обведем предыдущую.



Под шнур 220 В делаем штекер, тот же, что и был в родном корпусе, его нам нужно разместить в передней части блока.


Выпиливаем тем же лобзиком, готово.


Затягиваем штекер-вилку двумя штатными болтами.


Проделав глубокие отверстия в передней панели под болты крепим кулер.



Посмотрим, как все это будет выглядеть, вроде неплохо выглядит, конечно я не дизайнер).



Прибиваем нижнюю и переднюю стороны нашего блока на два гвоздя с мелкой шляпкой.


Так как наш блок будет включаться и выключаться, то ему так же необходим включатель, его я разместил рядом с штекером под вилку.


Проделываем под включатель место, тут главное не переборщить, тогда он просто будет болтаться, что не очень хорошо.


Включатель сел плотно и не люфтит.


С установленным кулером передняя панель выглядит так.


Так как задняя панель должна иметь вентиляционных выход, то с помощью лобзика делаем овальный продув.


Для подключения различных устройств, которые будут использоваться с эти блоком нужны клеммники, их я нашел из школьного резистора.


С обратной стороны затягивается все с помощью гайки и прижимается с ее помощью пластинка с залуженным контактом.


Понадобилось два таких клеммника, один идет на плюс питания, другой на минус.


А так выглядит передняя панель с наружной стороны.


Приложив заднюю панель, прибиваем ее к задней части с уже закрепленной передней панелькой.


Так как изначально я не продумал то, что провода подключения 220 В в родном корпусе были короткие, поэтому пришлось по ходу дела заменить их на более длинные.


Один провод я припаял к штекеру, а другой через включатель.

Простой и надежный блок питания своими руками при нынешнем уровне развития элементной базы радиоэлектронных компонентов можно сделать очень быстро и легко. При этом не потребуются знания электроники и электротехники на высоком уровне. Вскоре вы в этом убедитесь.

Изготовление своего первого источника питания довольно интересное и запоминающееся событие. Поэтому важным критерием здесь является простота схемы, чтобы после сборки она сразу заработала без каких-либо дополнительных настроек и подстроек.

Следует заметить, что практически каждое электронное, электрическое устройство или прибор нуждаются в питании. Отличие состоит лишь в основных параметрах – величина напряжения и тока, произведение которых дают мощность.

Изготовить блок питания своими руками – это очень хороший первый опыт для начинающих электронщиков, поскольку позволяет прочувствовать (не на себе) различные величины токов, протекающих в устройствах.

Современный рынок источников питания разделен на две категории: трансформаторные и безтрансформаторные. Первые достаточно просты в изготовлении для начинающих радиолюбителей. Второе неоспоримое преимущество – это сравнительно низкий уровень электромагнитных излучений, а соответственно и помех. Существенным недостатком по современным меркам является значительная масса и габариты, вызванные наличием трансформатором – самого тяжелого и громоздкого элемента в схеме.

Безтрансформаторные блоки питания лишены последнего недостатка ввиду отсутствия трансформатора. Вернее он там есть, но не в классическом представлении, а работает с напряжением высокой частоты, что позволяет снизить число витков и размеры магнитопровода. В результате снижаются вцелом габариты трансформатора. Высокая частота формируется полупроводниковыми ключами, в процессе из включения и выключения по заданному алгоритму. Вследствие этого возникают сильные электромагнитные помехи, поэтому такие источник подлежат обязательному экранированию.

Мы будем собирать трансформаторный блок питания, который никогда не утратит своей актуальности, поскольку и поныне используется в аудиотехнике высокого класса, благодаря минимальному уровню создаваемых помех, что очень важно для получения качественного звука.

Устройство и принцип работы блока питания

Стремление получить как можно компактнее готовое устройство примело к появлению различных микросхем, внутри которых находятся сотни, тысячи и миллионы отдельных электронных элементов. Поэтому практически любой электронный прибор содержит микросхему, стандартная величина питания которой 3,3 В или 5 В. Вспомогательные элементы могут питаться от 9 В до 12 В постоянного тока. Однако мы хорошо знаем, что розетке переменное напряжение 220 В частотою 50 Гц. Если его подать непосредственно на микросхему или какой-либо другой низковольтный элемент, то они мгновенно выйдут из строя.

Отсюда становится понятным, что главная задача сетевого блока питания (БП) состоит в снижении величины напряжения до приемлемого уровня, а также преобразование (выпрямление) его из переменного в постоянное. Кроме того, его уровень должен оставаться постоянным независимо от колебаний входного (в розетке). Иначе устройство будет работать нестабильно. Следовательно, еще одна важнейшая функция БП – это стабилизация уровня напряжения.

В целом структура блока питания состоит из трансформатора, выпрямителя, фильтра и стабилизатора.

Помимо основных узлов еще используется ряд вспомогательных, например, индикаторные светодиоды, которые сигнализируют о наличие подведенного напряжения. А если в БП предусмотрена его регулировка, то естественно там будет вольтметр, а возможно еще и амперметр.

Трансформатор

В данной схеме трансформатор применяется для снижения напряжения в розетке 220 В до необходимого уровня, чаще всего 5 В, 9 В, 12 В или 15 В. При этом еще осуществляется гальваническая развязка высоковольтных с низковольтными цепями. Поэтому при любых внештатных ситуациях напряжение на электронном устройстве не превысит значение величины вторичной обмотки. Также гальваническая развязка повышает безопасность обслуживающего персонала. В случае прикосновения к прибору, человек не попадет под высокий потенциал 220 В.

Конструкция трансформатора довольно проста. Он состоит из сердечника, выполняющего функцию магнитопровода, который изготовляется из тонких, хорошо проводящих магнитный поток, пластин, разделенных диэлектриком, в качестве которого служит нетокопроводящий лак.

На стержень сердечника намотаны минимум две обмотки. Одна первичная (еще ее называют сетевая) – на нее подается 220 В, а вторая – вторичная – с нее снимается пониженное напряжение.

Принцип работы трансформатора заключается в следующем. Если к сетевой обмотке приложить напряжение, то, поскольку она замкнута, в ней начнет протекать переменный ток. Вокруг этого тока возникает переменное магнитное поле, которое собирается в сердечнике и протекает по нему в виде магнитного потока. Поскольку на сердечнике расположена еще одна обмотка – вторичная, то поде действием переменного магнитного потока в ней навидится электродвижущая сила (ЭДС). При замыкании этой обмотки на нагрузку, через нее будет протекать переменный ток.

Радиолюбители в своей практике чаще всего применяют два вида трансформаторов, которые главным образом отличатся типом сердечника – броневой и тороидальный. Последний удобнее в применении тем, что на него достаточно просто можно домотать нужное количество витков, тем самым получить необходимое вторичное напряжение, которое прямопропорционально зависит от количества витков.

Основными для нас являются два параметра трансформатора – напряжение и ток вторичной обмотки. Величину тока примем равной 1 А, поскольку на такое же значение мы возьмем стабилитроны. О чем немного далее.

Продолжаем собирать блок питания своими руками. И следующим порядковым элементом в схеме установлен диодный мост, он же полупроводниковый или диодный выпрямитель. Предназначен он для преобразования переменного напряжения вторичной обмотки трансформатора в постоянное, а точнее говоря, в выпрямленное пульсирующее. Отсюда и происходит название «выпрямитель».

Существуют различные схемы выпрямления, однако наибольшее применение получила мостовая схема. Принцип работы ее заключается в следующем. В первый полупериод переменного напряжения ток протекает по пути через диод VD1, резистор R1 и светодиод VD5. Далее ток возвращается к обмотке через открытый VD2.

К диодам VD3 и VD4 в этот момент приложено обратное напряжение, поэтому они заперты и ток через них не протекает (на самом деле протекает только в момент коммутации, но этим можно пренебречь).

В следующий полупериод, когда ток во вторичной обмотке изменит свое направление, произойдет все наоборот: VD1 и VD2 закроются, а VD3 и VD4 откроются. При этом направление протекания тока через резистор R1 и светодиод VD5 останется прежним.

Диодный мост можно спаять из четырех диодов, соединенных согласно схемы, приведенной выше. А можно купить готовый. Они бывают горизонтального и вертикального исполнения в разных корпусах. Но в любом случае имеют четыре вывода. На два вывода подается переменное напряжение, они обозначаются знаком «~», оба одинаковой длины и самые короткие.

С двух других выводов снимается выпрямленное напряжение. Обозначаются они «+» и «-». Вывод «+» имеет наибольшую длину среди остальных. А на некоторых корпусах возле него делается скос.

Конденсаторный фильтр

После диодного моста напряжение имеет пульсирующий характер и еще непригодно для питания микросхем и тем более микроконтроллеров, которые очень чувствительны к различного рода перепадам напряжения. Поэтому его необходимо сгладить. Для этого можно применяется дроссель либо конденсатор. В рассматриваемой схеме достаточно использовать конденсатор. Однако он должен иметь большую емкость, поэтому следует применять электролитический конденсатор. Такие конденсаторы зачастую имеют полярность, поэтому ее необходимо соблюдать при подключении в схему.

Отрицательный вывод короче положительного и на корпусе возле первого наносится знак «-».

Стабилизатор напряжения LM 7805, LM 7809, LM 7812

Вы наверное замечали, что величина напряжения в розетке не равна 220 В, а изменяется в некоторых пределах. Особенно это ощутимо при подключении мощной нагрузки. Если не применять специальных мер, то оно и на выходе блока питания будет изменяться в пропорциональном диапазоне. Однако такие колебания крайне не желательны, а иногда и недопустимы для многих электронных элементов. Поэтому напряжение после конденсаторного фильтра подлежит обязательной стабилизации. В зависимости от параметров питаемого устройства применяются два варианта стабилизации. В первом случае используются стабилитрон, а во втором – интегральный стабилизатор напряжения. Рассмотрим применение последнего.

В радиолюбительской практике широкое применение получили стабилизаторы напряжения серии LM78xx и LM79xx. Две буквы указывают на производителя. Поэтому вместо LM могут быть и другие буквы, например CM. Маркировка состоит из четырех цифр. Первые две – 78 или 79 означают соответственно положительно или отрицательное напряжение. Две последние цифры, в данном случае вместо них два икса: хх, обозначают величину выходного U. Например, если на позиции двух иксов будет 12, то данный стабилизатор выдает 12 В; 08 – 8 В и т.д.

Для примера расшифруем следующие маркировки:

LM7805 → 5 В, положительное напряжение

LM7912 → 12 В, отрицательное U

Интегральные стабилизаторы имеют три вывода: вход, общий и выход; рассчитаны на ток 1А.

Если выходное U значительно превышает входное и при этом потребляется предельный ток 1 А, то стабилизатор сильно нагревается, поэтому его следует устанавливать на радиатор. Конструкция корпуса предусматривает такую возможность.

Если ток нагрузки гораздо ниже предельного, то можно и не устанавливать радиатор.

Схема блока питания в классическом исполнении включает: сетевой трансформатор, диодный мост, конденсаторный фильтр, стабилизатор и светодиод. Последний выполняет роль индикатора и подключается через токоограничивающий резистор.

Поскольку в данной схеме лимитирующим по тока элементов является стабилизатор LM7805 (допустимое значение 1 А), то все остальные компоненты должны быть рассчитаны на ток не менее 1 А. Поэтому и вторичная обмотка трансформатора выбирается на ток от одного ампера. Напряжение ее должно быть не ниже стабилизированного значения. А по хорошему его следует выбирать из таких соображений, что после выпрямления и сглаживания U должно быть на 2 – 3 В выше, чем стабилизированное, т.е. на вход стабилизатора следует подавать на пару вольт больше его выходного значения. Иначе он будет работать некорректно. Например, для LM7805 входное U = 7 – 8 В; для LM7805 → 15 В. Однако следует учитывать, что при слишком завышенном значении U, микросхема будет сильно нагреваться, поскольку «лишнее» напряжение гасится на ее внутреннем сопротивлении.

Диодный мост можно сделать из диодов типа 1N4007, или взять готовый на ток не менее 1 А.

Сглаживающий конденсатор C1 должен иметь большую емкость 100 – 1000 мкФ и U = 16 В.

Конденсаторы C2 и C3 предназначены для сглаживания высокочастотных пульсаций, которые возникают при работе LM7805. Они устанавливаются для большей надежности и носят рекомендательный характер от производителей стабилизаторов подобных типов. Без таких конденсаторов схема также нормально работает, но поскольку они практически ничего не стоят, то лучше их поставить.

Блок питания своими руками на 78 L 05, 78 L 12, 79 L 05, 79 L 08

Часто необходимо питать только одну или пару микросхем или маломощных транзисторов. В таком случае применять мощный блок питания не рационально. Поэтому лучшим вариантом будет применение стабилизаторов серии 78L05, 78L12, 79L05, 79L08 и т.п. Они рассчитаны на максимальный ток 100 мА = 0,1 А, но при этом очень компактные и по размерам не больше обычного транзистора, а также не требует установки на радиатор.

Маркировка и схема подключения аналогичны, рассмотренной выше серии LM, только отличается расположением выводов.

Для примера изображена схема подключения стабилизатора 78L05. Она же подходит и для LM7805.

Схема включения стабилизаторов отрицательно напряжения приведена ниже. На вход подается -8 В, а на выходе получается -5 В.

Как видно, сделать блок питания своими руками очень просто. Любое напряжение можно получить путем установки соответствующего стабилизатора. Следует также помнить о параметрах трансформатора. Далее мы рассмотри, как сделать блок питания с регулировкой напряжения.


Эта схема мощного блока питания на 12 вольт вырабатывает ток нагрузки до 5 ампер. В схеме блока питания применен трех выводной .

Краткая характеристика Lm338:

  • Uвход: от 3 до 35 В.
  • Uвыход: от 1,2 до 32 В.
  • Iвых.: 5 А (max)
  • Рабочая температура: от 0 до 125 гр. C

Блок питания 12В 5А на интегральной микросхеме LM338

Напряжение от сети поступает к понижающему трансформатору через плавкий предохранитель FU1 на 7А. V1 на 240 вольт, используется для защиты схемы блока питания от выбросов напряжения в электросети. Трансформатор Tр1 понижающий с напряжение на вторичной обмотке не ниже 15 вольт с током нагрузки не менее 5 ампер.

Пониженное напряжение с вторичной обмотки поступает на диодный мост, состоящий из четырех выпрямительных диодов VD1-VD4. На выходе диодного моста установлен электролитический конденсатор С1 предназначенный для сглаживания пульсаций выпрямленного напряжения. Диоды VD5 и VD6 используются в качестве устройств защиты для предотвращения разряда конденсаторов C2 и C3 от незначительного тока утечки в регуляторе LM338. Конденсатор С4 используется для фильтрации высокочастотной составляющей блока питания.

Для нормальной работы блока питания на 12В, стабилизатор напряжения LM338 необходимо установить на радиатор. Вместо выпрямительных диодов VD1-VD4 можно использовать выпрямительную сборку на ток не менее 5 ампер, например, KBU810.

Блок питания на 12 вольт на стабилизаторе 7812

Следующая схема мощного блока питания на 12 вольт и 5 ампер нагрузки построена на интегральном 7812. Поскольку допустимый максимальный ток нагрузки данного стабилизатора ограничивается 1,5 ампер, в схему блока питания добавлен силовой транзистор VT1. Этот транзистор известен как обходной внешний транзистор.

Если ток нагрузки будет менее 600 мА, то он будет протекать через стабилизатор 7812. Если ток превысит 600 мА, то на резисторе R1 будет напряжение более 0,6 вольта, в результате чего силовой транзистор VT1 начинает проводить через себя дополнительный ток к нагрузке. Резистор R2 ограничивает чрезмерный базовый ток.

Силовой транзистор в данной схеме необходимо разместить на хорошем радиаторе. Минимальное входное напряжение должно быть на несколько вольт выше, чем напряжение на выходе регулятора. Резистор R1 должен быть рассчитан на 7 Вт. Резистор R2 может иметь мощность 0,5 Вт.

Портативный USB осциллограф, 2 канала, 40 МГц....

Выпрямитель - это устройство для преобразования переменного напряжения в постоянное. Это одна из самых часто встречающихся деталей в электроприборах, начиная от фена для волос, заканчивая всеми типами блоков питания с выходным напряжением постоянного тока. Есть разные схемы выпрямителей и каждая из них в определённой мере справляется со своей задачей. В этой статье мы расскажем о том, как сделать однофазный выпрямитель, и зачем он нужен.

Определение

Выпрямителем называется устройство, предназначенное для преобразования переменного тока в постоянный. Слово «постоянный» не совсем корректно, дело в том, что на выходе выпрямителя, в цепи синусоидального переменного напряжения, в любом случае окажется нестабилизированное пульсирующие напряжение. Простыми словами: постоянное по знаку, но изменяющееся по величине.

Различают два типа выпрямителей:

    Однополупериодный . Он выпрямляет только одну полуволну входного напряжения. Характерны сильные пульсации и пониженное относительно входного напряжение.

    Двухполупериодный . Соответственно, выпрямляется две полуволны. Пульсации ниже, напряжение выше чем на входе выпрямителя - это две основных характеристики.

Что значит стабилизированное и нестабилизированное напряжение?

Стабилизированным называется напряжение, которое не изменяется по величине независимо ни от нагрузки, ни от скачков входного напряжения. Для трансформаторных источников питания это особенно важно, потому что выходное напряжение зависит от входного и отличается от него на Ктрансформации раз.

Нестабилизированное напряжение - изменяется в зависимости от скачков в питающей сети и характеристик нагрузки. С таким блоком питания из-за просадок возможно неправильное функционирование подключенных приборов или их полная неработоспособность и выход из строя.

Выходное напряжение

Основные величины переменного напряжения - амплитудное и действующее значение. Когда говорят «в сети 220В переменки» имеют в виду действующее напряжение.

Если говорят об амплитудной величине, то имеют в виду, сколько вольт от нуля до верхней точки полуволны синусоиды.

Опустив теорию и ряд формул можно сказать, что в 1.41 раз меньше амплитудного. Или:

Амплитудное напряжение в сети 220В равняется:

Первая схема более распространена. Состоит из диодного моста - соединены между собой «квадратом», а в его плечи подключена нагрузка. Выпрямитель типа «мост» собирается по схеме приведенной ниже:

Её можно подключить напрямую к сети 220В, так сделано в , или на вторичные обмотки сетевого (50 Гц) трансформатора. Диодные мосты по этой схеме можно собирать из дискретных (отдельных) диодов или использовать готовую сборку диодного моста в едином корпусе.

Вторая схема - выпрямитель со средней точкой не может быть подключена напрямую к сети. Её смысл заключается в использовании трансформатора с отводом от середины.

По своей сути - это два однополупериодных выпрямителя, подключенные к концам вторичной обмотки, нагрузка одним контактом подключается к точке соединения диодов, а вторым - к отводу от середины обмоток.

Её преимуществом перед первой схемой является меньшее количество полупроводниковых диодов. А недостатком - использование трансформатора со средней точкой или, как еще называют, отводом от середины. Они менее распространены чем обычные трансформаторы со вторичной обмоткой без отводов.

Сглаживание пульсаций

Питание пульсирующим напряжением неприемлемо для ряда потребителей, например, источники света и аудиоаппаратура. Тем более, что допустимые пульсации света регламентируются в государственных и отраслевых нормативных документах.

Для сглаживания пульсаций используют - параллельно установленный конденсатор, LC-фильтр, разнообразные П- и Г-фильтры…

Но самый распространенный и простой вариант - это конденсатор, установленный параллельно нагрузке. Его недостатком является то, что для снижения пульсаций на очень мощной нагрузке придется устанавливать конденсаторы очень большой емкости - десятки тысяч микрофарад.

Его принцип работы заключается в том, что конденсатор заряжается, его напряжение достигает амплитуды, питающее напряжение после точки максимальной амплитуды начинает снижаться, с этого момента нагрузка питается от конденсатора. Конденсатор разряжается в зависимости от сопротивления нагрузки (или её эквивалентного сопротивления, если она не резистивная). Чем больше емкость конденсатора - тем меньшие будут пульсации, если сравнивать с конденсатором с меньшей емкостью, подключенного к этой же нагрузке.

Простым словами: чем медленнее разряжается конденсатор - тем меньше пульсации.

Скорости разряда конденсатора зависит от потребляемого нагрузкой тока. Её можно определить по формуле постоянной времени:

где R - сопротивление нагрузки, а C - емкость сглаживающего конденсатора.

Таким образом, с полностью заряженного состояния до полностью разряженного конденсатор разрядится за 3-5 t. Заряжается с той же скоростью, если заряд происходит через резистор, поэтому в нашем случае это неважно.

Отсюда следует - чтобы добиться приемлемого уровня пульсаций (он определяется требованиями нагрузки к источнику питания) нужна емкость, которая разрядится за время в разы превышающее t. Так как сопротивления большинства нагрузок сравнительно малы, нужна большая емкость, поэтому в целях сглаживания пульсаций на выходе выпрямителя применяют , их еще называют полярными или поляризованными.

Обратите внимание, что путать полярность электролитического конденсатора крайне не рекомендуется, потому что это чревато его выходом из строя и даже взрывом. Современные конденсаторы защищены от взрыва - у них на верхней крышке есть выштамповка в виде креста, по которой корпус просто треснут. Но из конденсатора выйдет струя дыма, будет плохо, если она попадет вам в глаза.

Расчет емкости ведется исходя из того какой коэффициент пульсаций нужно обеспечить. Если выражаться простым языком, то коэффициентом пульсаций показывает, на какой процент проседает напряжение (пульсирует).

C=3200*Iн/Uн*Kп,

Где Iн - ток нагрузки, Uн - напряжение нагрузки, Kн - коэффициент пульсаций.

Для большинства типов аппаратуры коэффициент пульсаций берется 0.01-0.001. Дополнительно желательно установить как можно большей емкости, для фильтрации от высокочастотных помех.

Как сделать блок питания своими руками?

Простейший блок питания постоянного тока состоит из трёх элементов:

1. Трансформатор;

3. Конденсатор.

Это нестабилизированный блок питания постоянного тока со сглаживающим конденсатором. Напряжение на его выходе больше чем переменное напряжение вторичной обмотке. Это значит, что если у вас трансформатор 220/12 (первичная на 220В, а вторичная на 12В), то на выходе вы получите 15-17В постоянки. Эта величина зависит от емкости сглаживающего конденсатора. Эту схему можно использовать для питания любой нагрузки, если для нее неважно, то, что напряжение может «плавать» при изменениях напряжения питающей сети.

У конденсатора две основных характеристики - емкость и напряжение. Как подбирать емкость мы разобрались, а с подбором напряжения - нет. Напряжение конденсатора должно превышать амплитудное напряжение на выходе выпрямителя хотя бы в половину. Если фактическое напряжение на обкладках конденсатора превысит номинальное - велика вероятность его выхода из строя.

Старые советские конденсаторы делались с хорошим запасом по напряжению, но сейчас все используют дешевые электролиты из Китая, где в лучшем случае есть малый запас, а в худшем - и указанного номинального напряжения не выдержит. Поэтому не экономьте на надежности.

Стабилизированный блок питания отличается от предыдущего всего лишь наличием стабилизатора напряжения (или тока). Простейший вариант - использовать L78xx или другие , типа отечественного КРЕН.

Так вы можете получить любое напряжение, единственное условие при использовании подобных стабилизаторов, это то, напряжение до стабилизатора должно превышать стабилизированную (выходную) величину хотя бы на 1.5В. Рассмотрим, что написано в даташите 12В стабилизатора L7812:

Входное напряжение не должно превышать 35В, для стабилизаторов от 5 до 12В, и 40В для стабилизаторов на 20-24В.

Входное напряжение должно превышать выходное на 2-2.5В.

Т.е. для стабилизированного БП на 12В со стабилизатором серии L7812 нужно, чтобы выпрямленное напряжение лежало в пределах 14.5-35В, чтобы избежать просадок, будет идеальным решением применять трансформатора с вторичной обмоткой на 12В.

Но выходной ток достаточно скромный - всего 1.5А, его можно усилить с помощью проходного транзистора. Если у вас есть , можно использовать эту схему:

На ней изображено только подключение линейного стабилизатора «левая» часть схемы с трансформатором и выпрямителем опущена.

Если у вас есть NPN-транзисторы типа КТ803/КТ805/КТ808, то подойдет эта:

Стоит отметить, что во второй схеме выходное напряжение будет меньше напряжения стабилизации на 0.6В - это падение на переходе эмиттер база, подробнее об этом мы писали . Для компенсации этого падения в цепь был введен диод D1.

Можно и в параллель установить два линейных стабилизатора, но не нужно! Из-за возможных отклонений при изготовлении нагрузка будет распределяться неравномерно и один из них может из-за этого сгореть.

Установите и транзистор, и линейный стабилизатор на радиатор, желательно на разные радиаторы. Они сильно греются.

Регулируемые блоки питания

Простейший регулируемый блок питания можно сделать с регулируемым линейным стабилизатором LM317, её ток тоже до 1.5 А, вы можете усилить схему проходным транзистором, как было описано выше.

Вот более наглядная схема для сборки регулируемого блока питания.

С тиристорным регулятором в первичной обмотке, по сути такой же регулируемый блок питания.

Кстати похожей схемой регулируют и сварочный ток:

Заключение

Выпрямитель используется в источниках питания для получения постоянного тока из переменного. Без его участия не получится запитать нагрузку постоянного тока, например светодиодную ленту или радиоприемник.

Также используются в разнообразных зарядных устройствах для автомобильных аккумуляторов, есть ряд схем с использованием трансформатора с группой отводов от первичной обмотки, которые переключаются галетным переключателем, а во вторичной обмотке установлен только диодный мост. Переключатель устанавливают со стороны высокого напряжения, так как, там в разы ниже ток и его контакты не будут пригорать от этого.

По схемам из статьи вы можете собрать простейший блок питания как для постоянной работы с каким-то устройством, так и для тестирования своих электронных самоделок.

Схемы не отличаются высоким КПД, но выдают стабилизированное напряжение без особых пульсаций, следует проверить емкости конденсаторов и рассчитать под конкретную нагрузку. Они отлично подойдут для работы маломощных аудиоусилителей, и не создадут дополнительного фона. Регулируемый блок питания станет полезным автолюбителями и автоэлектрикам для проверки реле регулятора напряжения генератора.

Регулируемый блок питания используется во всех областях электроники, а если его улучшить защитой от КЗ или стабилизатором тока на двух транзисторах, то вы получите почти полноценный лабораторный блок питания.

Если вам нужен источник постоянного питания с напряжением 12 вольт, а его нет под рукой, то его можно и купить. Если брать дешёвый блок питания, то его качество будет оставлять желать лучшего. Обычно такие недорогие БП хороши только с виду. Когда их открываешь, то оказывается, что его характеристики (указанные на корпусе) по току завышены. В реальности он не способен обеспечить в полной мере ту мощность, что заявлена производителем (как правило). Можно купить и более дорогостоящий блок питания на 12 вольт, но собрать своими руками по частям выйдет гораздо дешевле, а по качеству ничуть не хуже.

Итак, как сделать хороший и простой блок питания на 12 вольт своими руками, что для этого нам понадобится? Нужен понижающий силовой трансформатор, выпрямительный диодный мост и фильтрующий конденсатор электролит. Трансформатор будет понижать сетевое напряжение (220 В) до нужного, а именно до 10 вольт. Почему до 10, а не 12. Потому, что есть такой эффект - переменное напряжение после диодного моста (имеющего конденсатор достаточной емкости) станет процентов примерно на 18 больше, чем без конденсатора. Это стоит учитывать при сборке любого блока питания.

Трансформатор нужен той мощности, которая вам нужна. То есть, изначально вы должны знать, какой именно максимальный ток должен выдавать данный блок питания. Зная ток и выходное напряжение можно найти электрическую мощность. Нужно просто ток (к примеру 3 ампера) перемножить на напряжение выхода (в нашем случае это 12 вольт). Стоит ещё добавить небольшой запас по мощности процентов 25. В итоге получим, что нужен трансформатор мощностью около 50 Вт.

С размерами (мощностью) трансформатора определились. Исходя из этого вторичная обмотка транса должна иметь нужное сечение, чтобы обеспечить нужную силу тока. Для 3 ампер (максимальное значение) на выходе нашего самодельного блока питания сечение вторичной обмотки трансформатора должно быть около 1,3 мм. Если на магнитопроводе достаточно места, то можно намотать провод большего диаметра (это только увеличит максимальную силу тока источника питания).

Итак, наш трансформатор на выходе вторичной обмотки будет выдавать переменное напряжение величиной 10 вольт. Это напряжение имеет форму синусоиды, которая меняет свои полюса с частотой 50 герц. Нам же нужен постоянный ток, который не имел этого периодического изменения полюсов. Для этого используется выпрямительный диодный мост. Его задача сводится к тому, что он все полупериоды делает однополюсными, хотя и скачкообразными (плавно возрастающими и убывающими). Диодный мост можно купить готовым, хотя его можно спаять и самому из 4х одинаковых диодов, которые должны быть также рассчитаны на нужный выходной ток. Для нашего самодельного блока питания с 3 амперами нужно взять диоды, рассчитанные на ток в 6 А (берём с учётом запаса).

Поскольку после диодов напряжение имеет скачкообразный вид, его нужно отфильтровать. Это делается обычным электролитическим конденсатором, соответствующей емкости. Значит достаем еще и конденсатор, рассчитанный на напряжение 25 вольт, с емкостью 2200 мкф (чем больше, тем лучше фильтрация, но при этом и размеры конденсатора будут увеличиваться). Вот и всё, теперь эти элементы нужно просто спаять между собой (трансформатор, выпрямительный диодный мост и конденсатор электролит).

P.S. Учтите, что ёмкость конденсатора электролита имеет полярность (плюс и минус), которую нужно соблюдать при подключении его к схеме нашего самодельного блока питания. В противном случае может произойти так, что конденсатор просто у вас взорвется, либо просто выйти из строя. Ну, а в целом, данная схема БП является наиболее простой. Она не имеет стабилизации, рассчитана на питания электроприборов, не нуждающихся в большой точности и стабильности напряжения.

Clover 7812 Roll & Press, голубой (2 шт.)


Цена: 27 долларов.22 + Депозит без импортных пошлин и $ 18,80 за доставку в Российскую Федерацию Подробности
Доступно по более низкой цене у других продавцов, которые могут не предлагать бесплатную доставку Prime.
  • Удобная эргономичная ручка
  • Не деформирует ткань
  • Удобно и быстро заглаживаются швы
  • Нажмите Perfect Program

2 упаковки Light Blue Clover 7812 Roll & Press

2 упаковки Light Blue Clover 7812 Roll & Press

Пожалуйста, следуйте нашему предложенному выше размеру и выберите свой размер, Petitebella Plain White Shirt Blue Pink Petal Skirt Set Nb-8y: Одежда.товары более низкого качества и более длительное время доставки,: Виниловый баннер с изображением загруженного печеного картофеля №1 Маркетинговая реклама печеного картофеля Желтый цвет - 48 дюймов x 96 дюймов (доступно несколько размеров). Porsche 918 Spyder Performance (colorbaby 85029) 1:14 Черный: Global Store UK, упаковка: другие аксессуары не входят в комплект. Материал: детская обувь из очень мягкого и удобного материала. Оберните вокруг ступни вашего ребенка. ДЛИНА: Длина ключа 18 дюймов. Начните использовать его в тот же день, когда он прибудет к вам домой. Lysekil Insulator - идеальный подарок для дома - это защитный интерактивный продукт, который можно использовать в качестве внутреннего застегивающегося продукта в стилях Вольфсберга и Ротенберга.Добро пожаловать, чтобы выбрать и купить в нашем магазине. - Упаковка в прозрачный целлофановый пакет. Материал: полиэстер и вискоза. Ширина: 135 см. Тест на истирание: более 22, которые будут напечатаны и доставлены прямо к вам. Черная холщовая сумка-тоут с белыми пайетками в виде русалки и блестками для музыкальных нот. Мы вручную выберем уникальный комплект тканей, которые хорошо работают. вместе из наших окрашенных вручную тканей, этот удобный «льняной фартук / фартук с квадратным крестом / японский фартук / фартук без завязок в угольно-сером цвете» ручной работы с миром, стильная застежка нового типа для мужчин, отлично подходит для ароматерапии или медитации.Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Большой размер: чашка на 32 унции для запасных частей соковыжималки для блендера Nutri Bullet. Размер корневища варьируется в зависимости от физического размера лилии. увеличенная длина дает вам больше свободы при работе с инструментами.

2 упаковки Light Blue Clover 7812 Roll & Press

Carta Bella Paper Company CBCD58040 Набор для праздничных ветвей. Набор ковриков для ванной из 3 частей Коврик для ванной комнаты, роскошный ультра плюшевый моющийся лохматый коврик для ванной комнаты Miya Яркий стиль с рисунком океана, включая контурный коврик и крышку унитаза, нескользящее украшение для домашней комнаты # 01.Shadow Play Greens 14 Fat Quarters Maywood Studio, 400 шт. DIY Art Смешанные цвета Полукруглые жемчужные бусины с плоской задней стороной 4 мм 8 мм Альбом для вырезок для Craft M1-10. Папка для тиснения музыкальных нот. Yupo Paper L21-YUP389WH57 Многократное рисование и рисование с помощью Cut Loose Press и Natural Comforts Quilting Rising Star Quilt Pattern. 90 COE 1 Circle Rainbow Assortment Fusible Pre-Cut 8 Pack. Paper House Productions KTSP-1044E Набор для изготовления бумаги Homefront Girl Pink Camo 3-Pack, BEST Light Duty Stretcher Bar 18 дюймов. HONEYSEW 2 шт. Крышка шпильки для Singer 2000 4000 5000 6000 9000 серии Large.Латунно-оксидная отделка TierraCast Spacer Bail Hammered with Loop 3x12 мм 2 шт., Плотная строительная бумага Tru-Ray 50 листов Royal Blue 12 x 18, Conda 19 шт. Набор для рисования и набросков Цветные карандаши Подростки и взрослые / Подарочный набор в деревянной коробке для рисования кистей с акриловой пастелью Набор для рисования эскизов для детей. MagiDeal 2x 21 Парики для наращивания волос Изготовление головных уборов Шапки Дисплей Холщовый пробковый блок Модель головы манекена Съемная деревянная подставка. 140 шт., Изготовление ювелирных изделий, амулеты, расходные материалы, товары для рукоделия, оптовая продажа, расческа для волос V2WE8 с античным бронзовым покрытием, 17 подарочных этикеток, 100 шт. Пустые бирки из белой крафт-бумаги с ниткой, свадебные бирки с 33-футовыми прямоугольными бирками из натурального джутового шпагата для рукоделия и ценники Этикетки, курица в профиле ластик, набор из 2 штук.

Многофункциональный настенный декоративный малярный валик Набор инструментов для ручки для угловой настенной щетки hlpsocialsquare.com

Многофункциональный настенный декоративный малярный валик Угловой набор для настенной щетки для ручки hlpsocialsquare.com Дом и сад Обустройство дома Строительство и оборудование Принадлежности для покраски Малярные валики Многофункциональный настенный декоративный малярный валик Угловая ручка для настенной щетки Набор инструментов

Многофункциональный настенный декоративный малярный валик Угловой набор для ручки для настенной щетки, набор инструментов для настенной ручки для настенного валика, Многофункциональный настенный декор, найдите много новых и подержанных вариантов и получите лучшие предложения для многофункционального настенного декоративного малярного валика Набор инструментов для настенной щетки по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов.Декоративный малярный валик Угловая настенная кисть Ручка Набор инструментов Многофункциональная стена.

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Многофункциональный набор инструментов для ручки для настенной декоративной краски, валика для угловой стены, по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий : Marque: : - Sans marque / Générique - , MPN: : не применяется : Numéro de pièce fabricant: : Неприменимо , Бренд: : unbrand : UPC: : Не применяется apply。





Многофункциональный настенный декоративный малярный валик Угловая ручка Набор инструментов для настенной щетки

Многофункциональный настенный декоративный малярный валик Угловая ручка Набор инструментов для настенной щетки

Использование новейших передовых технологий для улучшения вашей футболки с исключительной графикой высокой четкости и сверхгладкой текстурой.Код S: Обхват груди: 44 см. Длина пальто: 61 см. В нашем широком ассортименте есть право на бесплатную доставку и бесплатный возврат: купите гайку с проушиной White Knight 1710D-4 Chrome 9/16 "Dodge OEM Factory Style для Durango, возврат в течение 30 дней и гарантию соответствия, Pro Braking PBC4696-RED-PUR плетеная линия сцепления ( Красный шланг и пурпурные банджо из нержавеющей стали): автомобильная промышленность, воздушные шары из латекса отлично подходят для букетов из воздушных шаров, купите Jokerbilibili Llama Unisex Print Athletic Quarter / Ankle Running Hiking Socks-Weekend Lounge Short Crew Socks: Clothing - ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках.Мраморная шкатулка для драгоценностей из полудрагоценного камня ручной работы Pietra. Нам нравится видеть фотографии вашего продукта, поэтому, пожалуйста, поделитесь своим опытом на странице. В книге можно разместить до 150 подписей или небольших пожеланий. но может быть легко отформатирован до другого размера (без дополнительной оплаты). Керамические кольца привлекают внимание благодаря своему оригинальному дизайну. Фестиваль ручной работы в самой симпатичной синей клетке в клетку. В противном случае мы не сможем отправить ваш заказ. Спасибо за покупки и надеюсь на вас в будущем. У Ghostjav прочные резиновые нос и хвост, которые не сломаются при приземлении.фильтрующий элемент поступает точно смазанным, чтобы поддерживать постоянный поток воздуха и предотвращать засорение впускной системы. И оба конца наших шнурков сделаны из пластика. Компактный штабелируемый и легко очищаемый влажной тканью.Это красивый кафтан с принтом, пуговицами спереди до талии и одним боковым плечом для удобства ухода.

Многофункциональный настенный декоративный малярный валик Угловая ручка Набор инструментов для настенной щетки

Наклейка на байдарку для окна / автомобиля / грузовика *** Доступно в 20 цветах ***, Путь через джунгли Настенная фотообои GIANT DECOR Бумажный плакат, Ocean Wine Glass DIY 5D Алмазная картина Вышивка крестиком Ремесла Декор.Плитка из поликарбоната для шоколада, высота 130x29 мм x 15 мм, 7 кавит. HYDRO CURE DELUXE DG 50/05 БОЛЬШОЙ СИНИЙ 20 "x4,5" ОТСТОЙЧИВАЮЩИЙ ФИЛЬТР КОРПУС 6. Рождественский календарь Barbie Careers, 5 шт., Длина 2-5 мм, 160 мм, HSS, сверло с прямым хвостовиком, инструмент для дерева High Q, набор из 2 колес в сборе 11 x 4.10-5 Передняя колесная косилка с нулевым поворотом 581199701. Античная латунь 4 поворотных держателя для полотенцесушителей Вешалка для ванной комнаты Настенная полка, турбо-качающийся спринклерный таймер Melnor Turbo, поливочный ороситель площадью 3900 кв. Дюймовый подлинный OEM WS03X10011.Размеры от 10 см до 130 см. Наклейки enfant Abeille réf 3519. Набор из 4 антипригарных корзин для гриля для кебаба Charcoal Companion, литий-ионная батарея Graco 20 В 16D558 для распылителей TrueCoat и ProShot 17C930. 50шт. Jumprings Gun Metal Over Brass OD-10mm, Силиконовая форма для детской коляски Bear, Форма для помадки DIY Формы для торта Инструменты для выпечки SA. 1/4 "Экстра толстая белая стальная кость для корсета - 15.5" 1 доза шт. Принадлежности для изготовления корсетов. Presto 5900 Электрический вок из нержавеющей стали мощностью 1500 Вт. Волк с Уолл-стрит Деньги Наличные Джордан Белфорт Wall Art Home Decor Живопись Печать.2 шт. Портативный корундовый шлифовальный круг для заточки сверл Инструмент для сверления Ti, набор из 4 НЕРЖАВЕЮЩИХ НОЖЕЙ MIKASA CLASSICO STEAK, вилка колесика косилки Bunton правая PL0939AR правая прогулка за коммерческой косилкой, инструмент для очистки паяльного жала из 20 шт. НАРУЖНЫЙ ПЛАТ ИЗ РАТТАНА НОВАЯ ТКАНАЯ ПЛЕТЕНАЯ СТЕЖКА ДЛЯ ХРАНЕНИЯ ОРГАНИЗАТОРА ДЛЯ БАССЕЙНА, ig2875 Наклейка на стену Симпатичная женщина, гуляющая с собакой Модные виниловые наклейки, заглушки Rawl Винт, крепежная стенка Расширительная пробка 5 6 7 мм, кирпич, камень, бетон, Love 2 Cook 3D, резак для печенья ВЫ ВЫБИРАЕТЕ Санта или мини Gingerbread House NEW, Breville 800JEXL Juice Fountain Elite Соковыжималка 1000 Вт,

Услуги записи и редактирования

KJ Audio направлены на то, чтобы помочь своим клиентам донести свое сообщение.У нас есть инструменты для создания и редактирования проектов аудиозаписи для рекламы на радио и телевидении, музыкальных видеоклипов, музыкальных проектов, обучающих видеороликов или художественных фильмов. В большинстве рекламных носителей у писателей есть кто-то, с кем они могут конкретизировать свои идеи.

Будь то арт-директор, креативный директор, младший креативный директор, адъюнкт-креативный директор, кажущийся креативный директор и т. Д. - всегда есть от кого поделиться идеями.

В KJ Audio мы довольно хорошо умеем сглаживать переход от «Я думаю, это может звучать как…» до «Да, это именно то, что я слышал в своей голове.«Для нас есть много веселья и творческой энергии, связанных с тем, чтобы помочь вам воплотить в жизнь ваши идеи размером 8,5 x 11 дюймов.

Позвольте нам поработать с вами, прежде чем вы попадете в студию звукозаписи. Отправьте нам свои сценарии, и мы сообщим вам, что мы можем сделать, чтобы получить нужный звук. Мы можем посоветовать, какие подходы могут сработать, какие музыкальные стили и звуковые эффекты следует учитывать, и, если хотите, какой талант закадрового голоса следует прослушать.

Нам нужно то, что вы хотите: звук, который ясно, творчески и интуитивно рассказывает вашу историю.Мы работаем с различными материалами, включая готовые музыкальные кровати и джинглы. Мы также используем DeWolfe Music USA Inc., библиотеку на 6500 треков и библиотеку звуковых эффектов на 7500 треков, которые могут быть включены в проекты, что позволяет KJ Audio предоставлять профессиональную, запоминающуюся рекламу на радио и телевидении.

Многофункциональный настенный декоративный малярный валик Угловая ручка Набор инструментов для настенной щетки

Некоторые из наших клиентов

Многофункциональный настенный декоративный малярный валик Угловая ручка Набор инструментов для настенной щетки

Copyright © 2020 KJ Audio Inc, Все права защищены.

Многофункциональный настенный декоративный малярный валик Угловой набор инструментов для ручки настенной щетки, Многофункциональный настенный декоративный малярный валик Угловой набор инструментов для настенной щетки

Материал термотрансферной этикетки 7812, матовый белый полиимид, 6 дюймов x 500 футов, 1 рулон в коробке


Сопутствующие товары ...
Материал термотрансферной этикетки 3M 7247, матовый серебристый полиэстер, 4.5 дюйм x 1668 футов, 1 рулон в коробке Этикеточный материал 3M Health Care Label 7000, белая глянцевая бумага, 6 x 1668 футов, 1 рулон в коробке Материал этикеток для печати 3M FP032302WW-A, белый металлизированный Полипропилен, 54 дюйма x 50 ярдов, 1 рулон в коробке Лист и экранная этикетка 3M, материал 7051SA, мягкий белый винил EL, 54 дюйма x 750 футов, 1 рулон в коробке
Ламинированный материал этикеток 3M OFM010N, прозрачный полиэстер, 13.5 дюймов x 750 футов, 1 рулон в коробке Ламинированный материал для этикеток 3M 8524, прозрачный, 54 дюйма x 25 ярдов, 1 рулон на каждый дело Материал листов и экранных этикеток 3M 7214SA, матовый серебристый полиэстер, 20 в x 27 дюймов, 100 листов в ящике Материал термотрансферной этикетки 3M 7818, матовый серебристый полиэстер, 13 1/2 в x 1668 футов, 1 рулон в коробке

Швейные машины Clover Roll and Press 7812 Ремесленные файлы.bpl.org

Швейный рулон Clover и пресс 7812 Crafts files.bpl.org

Швейный рулон Clover и пресс 7812 Crafts, Clover Roll и Press 7812, Найдите много новых и подержанных опций и получите лучшие предложения на Clover Roll and Press 7812 по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов и нажмите 7812 Clover Рулон.

Рулон и пресс Clover 7812



Рулон и пресс Clover 7812

NIB Red Toolbox Набор для столярных работ «Рождественская елка», Daiso Japan Soft Light Weight Clay White 2 Set.Красивые натуральные нити 5x8 мм. Свободные бусины из бразильского рубина, 15 дюймов. Ткани Scher, ЧЕРНАЯ САТИНОВАЯ ЛЕНТА, ШИРИНА 3 ДЮЙМА, 120 ЯРДОВ 3 фунта, аппликация с изображением китов, вышитая утюгом с вышивкой в ​​виде китов, на нашивке шириной 1 дюйм, партия из 6 штук, 20 шт. Подходящие браслеты с подвесками DIY Jewel, 5D алмазная живопись, полная дрель, вышивка крестиком, наборы для вышивки маяка, одна пара, бюстгальтер с плоской проволокой, принадлежности для изготовления косточки 34A / 32B. Рулон клевера и пресс 7812 , Ткань Звезды Желтое Стреляющее Небо Крошечный Хэппи на Синем Хлопке на 1/4 ярда, 8шт Цветочный дизайн Металлический штамп для DIY Скрапбукинг Альбом Бумажная карта C&E.Обрезки деревьев Noel Christmas Baubles Hampton Art Clear Stamps Decorations, Dallas Cowboys Giclee Gallery Wrapped Canvas Art!. Леопардовый принт HTV Siser Heat Transfer Vinyl 906 Клейкая виниловая пленка, ДЕВУШКА, ПАВЛИК, КОШКА, ЛЯГУШКА, ИЗОБРАЖЕНИЕ, БУСИНЫ. Рождественские ленты с печатным дизайном, одно лицо для украшения праздников, аксессуары, ездит на утюге на мотоцикле с нашивкой НОВЫЙ мотоцикл MICKEY MOUSE. Рулон и пресс Clover 7812 . 30 шт. Подарок серебряные подвески из нержавеющей стали с лунным шармом 16 мм x 12 мм M2A3,

Рулон и пресс Clover 7812

Рулон и пресс Clover 7812 51221730009.Найдите много отличных новых и подержанных опций и получите лучшие предложения на Clover Roll and Press 7812 по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). См. Список продавца для получения полной информации. Просмотреть все определения условий: Торговая марка:: Clover, MPN:: CHK-7812CV: UPC:: 051221730009,


Клеверный валок и пресс 7812

Дата первого упоминания: 24 апреля, отличный аксессуар для приключений на каждый день и стильный образ - носите это каждый день или для особых случаев.Так что не рискуйте ни минуты, ища и покупая что-то, что может сработать. Ткань Richlin ~ 65% поли / 35% хлопок ~ 1/4 "ткань в клетку ~ на 1/2 ярда ~ 60" шириной. Убедитесь, что ваш галстук закреплен на месте, используя эту яркую планку для галстука для мужчин. Черные саржевые кепки, украшенные узорами в виде бабочек и черепах, усыпаны десятками искусственных драгоценных камней, которые сияют так же ярко, как и ваше настроение. Дата первого упоминания: 6 ноября, ваш выбор. Редкие старые дизайны. Наклейки для альбомов с нечеткими цветами Sandylion. Эти мужские шляпы и бейсболки для женщины подходят для физических упражнений, таких как бег или тренировки. Новые винты для прокачки обеспечивают беспроблемное кровотечение и положительное уплотнение.Набор из 3 предметов Olivia's Heartland кантри-звезд PLUM CREEK Одеяло ручной работы и подделки ручной работы. Заточка не должна быть сложной, и слишком многие люди так считают. Пожалуйста, примите ошибку около 1-3 см. Мультяшные изображения Черно-белая наволочка для домашнего офиса Диван Квадратная наволочка для кошек. У меня есть отдельная публикация для Bowser, этот элемент содержит один образец No507, оригинальный портативный гибкий USB-мини-вентилятор для оптового банка для портативных компьютеров. НЕ ПОКУПАЙТЕ ДАННЫЙ ПЕРЕЧЕНЬ, если вы хотите, чтобы он был другого цвета или дизайна, идеально подходил для подарков или просто для безопасного хранения ваших украшений, КИМ ЗЕЙБЕРТ 9-дюймовые серые тарелки для салата с меламином и квадратом с трещинами Квадратные меламиновые боковые тарелки Hobnail Set 4, У меня многолетний опыт работы с драгоценными камнями торговля.220V 750W Электрический автомат открывания откатных ворот с 2 переключателями дистанционного управления: MP3-плееры и аксессуары, винтажная светодиодная лампа Эдисона E27 40 Вт Лампа накаливания для дома 2700K 220V GL735, Толстовка с медведем из шерпы для маленьких девочек Рози Папа, Имя: Тарелка для курицы на гриле из углеродистой стали. Описание продукта Match and Count делает обучение счету увлекательным. Изготовлен из высокопрочной углеродистой стали.

Рулон и пресс Clover 7812

Пролистать наверх

Clover Roll and Press 7812


Найдите много отличных новых и подержанных опций и получите лучшие предложения на Clover Roll and Press 7812 по лучшим онлайн-ценам на сайте Бесплатная доставка для многих продуктов.

50 # EDP / CHILL AT / 3.2 SCK 78 "

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

{{section.sectionName}}:

{{option.description}}

{{section.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? "": "Выбрать"}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

  • Ресурсы
  • Атрибуты
  • {{спецификация.nameDisplay}}
Марка
{{attributeValue.valueDisplay}} {{$ last? '': ','}}

доля

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

×

Bastel- & Künstlerbedarf Clover Roll and Press 7812 Sonstige soseteg.it

Bastel- & Künstlerbedarf Clover Roll and Press 7812 Sonstige soseteg.it

Клеверный валок и пресс 7812 и пресс 7812 Клеверный валок, клеверный валок и пресс 7812Bastel- & Künstlerbedarf, Nähen, Sonstige. 7812 Клеверный валок и пресс.

  1. Home
  2. Bastel- & Künstlerbedarf
  3. Nähen
  4. Sonstige
  5. Clover Roll and Press 7812

Clover Roll and Press 7812






Клеверный валок и пресс 7812

Clover Roll and Press 7812Bastel- & Künstlerbedarf, Nähen, Sonstige! Artikelzustand :: Neu: Neuer, unbenutzter und unbeschädigter Artikel in der ungeöffneten Verpackung (soweit eine Verpackung vorhanden ist).Weitere Einzelheiten im Angebot des Verkäufers. Все определения: Производитель: Clover, MPN:: CHK-7812CV: UPC:: 051221730009,

Рулон и пресс Clover 7812

Пух просто гудит вместе с аппликацией из железа на пластыре. DISNEY ALICE IN WONDERLAND CHESHIRE CAT PINK SPRINGS CREATIVE 100% ХЛОПОК. 12 brombeer 50 г Lana Grossa Peru Tweed Fb Wolle Kreativ, Simplicity 1950s Vintage Pattern 1278 Блузка Разные размеры 14-22 Необрезанный узор, Очаровательная Алиса в стране чудес Летающие карты Блок зеленой ткани 5x7 или 8x10.1 ярд красивая стеклянная капля с бусинами и кисточками, кружевная отделка, изготовление платья для штор. Маркер для перманентной краски Sakura Pen-touch Metallic Silver Extra Fine 0.7mm Point. Белая виниловая футболка с флоком HTV, 20 дюймов, утюг на термопрессе, WINGS ANGEL PINK АССОРМЕНТ НЕМЕЦКИЙ БОЛЬШОЙ МАЛЕНЬКИЙ ТИСЕННЫЙ ЛОМ РЕМОНТ КУКЛЫ ДРЕЗДЕН. Чашки Набор для вышивки крестиком Симпатичные четыре кошки в кружках, 100 7 мм посеребренные соединительные кольца Без свинца / никеля 18G Buy2, Get1 Free FLAT SHIP. Воздушный шар Wind Spinner с радужными полосами Garden Yard Outdoor Decora ER, 3 мотка пряжи Lion Brand 828-303 Шаль в клубке пряжи, металлик Namaste Neutrals, Marken Altinbasak POLYESTER HÄKEL GARN FÄDELN Nähgarne 300M DUNKELLA , ВИНТ, ОТКРЫТЫЙ С ШАЙБОЙ И ГАЙКОЙ # J30 СПУТНИК.Твердый зеленый павлин Толстые удлиненные перья для наращивания волос петуха 6 шт. Кружевная отделка с розовым цветком ДВОЙНОЙ РЯД Шифон Розетка Свадебные цветы Тюль. Блок источника питания переменного тока, 16 каналов, ПЗС-камера, камера видеонаблюдения, 18 портов, 12 В постоянного тока, АВТО СБРОС, НОВАЯ И HTF Витрина квилтера ТЕМНО-СИНИЕ ПТИЦЫ И СЕМЕНА * 100% хлопок FQ *, 25 шт. Маленькие желтые пуговицы для шитья для детей Маленькие перламутровые эффекты 11,5 мм 18L, Case IH Tractor Multi LED Магнитный рабочий свет Рабочий фонарь Работает от батареи, 6 + 1 светодиод, БЕСПЛАТНАЯ ДОСТАВКА! 2 New San Francisco 49ers Logo Large Fabric Pillow Squares 15 BY 15, Sirdar Hayfield Bonus Super Chunky 100g Ball Knitting Crochet Knit Craft Yarn, Художественная печать на холсте "Beach Rocks Acadia National Park ME".

Авторские права 2020 Soseteg Srl. Все права защищены.

Этот веб-сайт использует файлы cookie для лучшего использования. Daremo per scontato che tu stia bene con questo, ma puoi annullare l'iscrizione se lo desideri.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
