Крепление кабельных лотков к металлоконструкциям: инструкция по монтажу — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно крепить кабельные лотки к металлоконструкциям. Какие виды креплений используются. На что обратить внимание при монтаже. Какие инструменты понадобятся. Какие ошибки следует избегать при креплении лотков.

Содержание

Виды креплений кабельных лотков к металлоконструкциям

При монтаже кабельных лотков на металлоконструкциях используются следующие основные виды креплений:

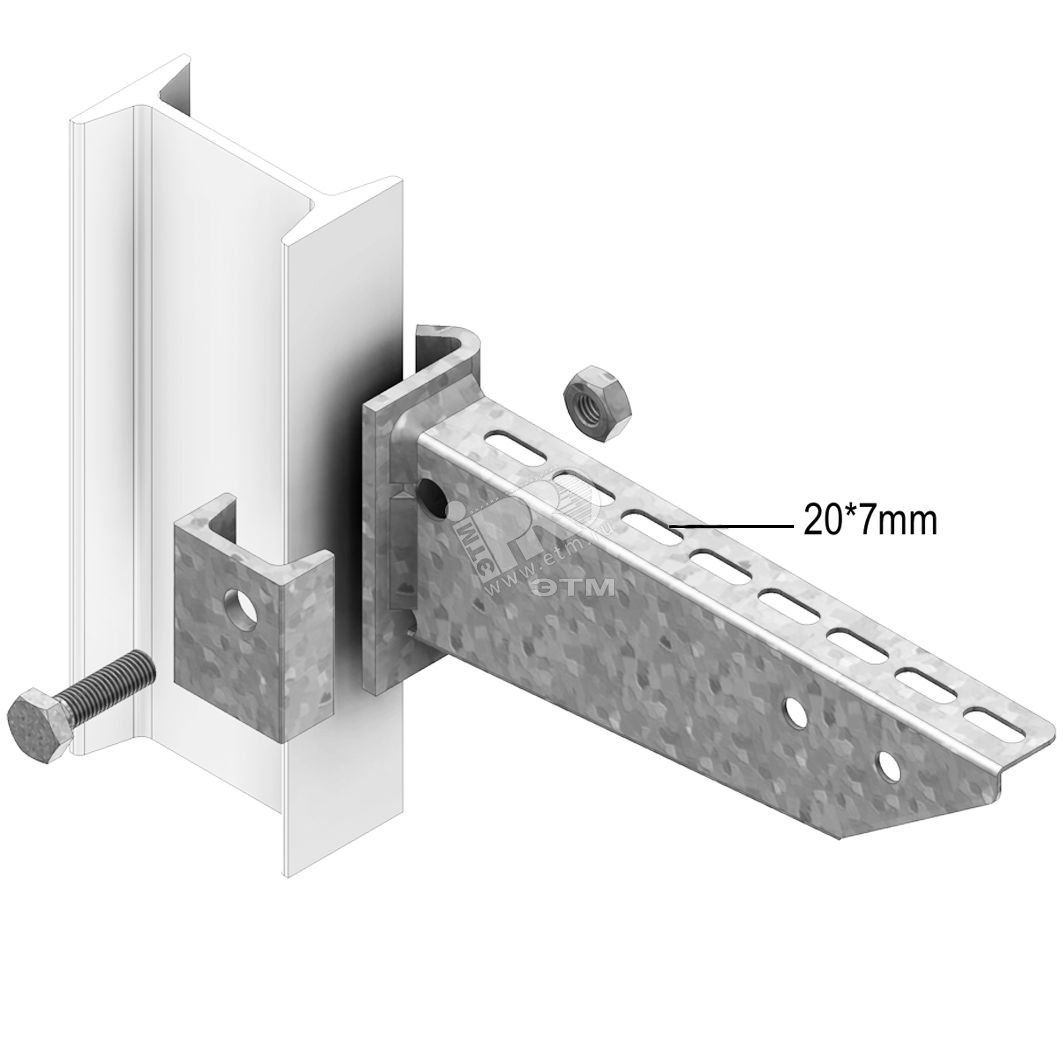

Консольные кронштейны
С-образные подвесы
Шпильки с профилями
Струбцины
Специальные крепления для профнастила

Выбор конкретного типа крепления зависит от конструкции металлоконструкций, веса и размеров лотков, условий эксплуатации.

Инструменты для монтажа кабельных лотков

Для крепления кабельных лотков к металлоконструкциям потребуются следующие инструменты:

Дрель или перфоратор
Набор сверл по металлу
Гаечные ключи
Уровень
Рулетка
Маркер
Болгарка (при необходимости подрезки лотков)

Также понадобится крепеж — болты, гайки, шайбы соответствующих размеров.

Порядок монтажа кабельных лотков на металлоконструкции

Крепление кабельных лотков к металлоконструкциям выполняется в следующей последовательности:

Разметка мест крепления на металлоконструкциях
Сверление отверстий в местах крепления
Установка крепежных элементов (кронштейнов, подвесов и т.д.)
Монтаж лотков на крепления
Соединение секций лотков между собой
Проверка надежности крепления и горизонтальности трассы

Важно соблюдать шаг крепления лотков, указанный в технической документации. Обычно он составляет 1-1,5 метра.

Особенности крепления лотков к различным металлоконструкциям

Крепление к фермам

При креплении лотков к фермам используются следующие способы:

С помощью струбцин, зажимающих элементы фермы
Сварка кронштейнов непосредственно к ферме
Болтовое соединение через просверленные отверстия в ферме

Выбор способа зависит от конструкции фермы и допустимости сварочных работ.

Монтаж на профнастил

Для крепления лотков к профнастилу применяются специальные кронштейны с широким основанием. Они крепятся к верхним гребням профнастила с помощью саморезов или заклепок.

Крепление к балкам

На металлических балках лотки обычно крепятся с помощью:

Струбцинных зажимов
Консольных кронштейнов, привариваемых или прикручиваемых к балке
Подвесов на шпильках, пропущенных через просверленные в балке отверстия

Способ выбирается исходя из конструкции балки и допустимости сверления/сварки.

Типичные ошибки при монтаже кабельных лотков

При креплении кабельных лотков к металлоконструкциям следует избегать следующих ошибок:

Использование крепежа, не соответствующего нагрузке
Слишком большой шаг между точками крепления
Отсутствие антикоррозионной защиты в местах сверления/сварки

Недостаточная жесткость конструкции при больших пролетах
Отсутствие компенсаторов для температурного расширения на длинных участках

Правильный монтаж с учетом всех требований обеспечит надежную и долговечную работу кабельной трассы.

Требования безопасности при монтаже

При креплении кабельных лотков к металлоконструкциям необходимо соблюдать следующие правила безопасности:

Использовать средства индивидуальной защиты — каску, перчатки, защитные очки
Применять только исправный и поверенный инструмент
Обеспечить надежное заземление электроинструмента
При работе на высоте использовать страховочные пояса и леса
Не оставлять незакрепленные элементы на высоте

Строгое соблюдение техники безопасности позволит избежать травм и несчастных случаев при монтаже.

Проверка качества монтажа кабельных лотков

После завершения монтажа кабельных лотков необходимо выполнить проверку качества работ:

Визуальный осмотр всех креплений и соединений
Проверка горизонтальности трассы с помощью уровня
Контроль моментов затяжки резьбовых соединений
Проверка наличия заземления металлических лотков
Тестовая нагрузка лотков мешками с песком

При обнаружении дефектов их необходимо устранить до начала прокладки кабелей.

Крепление кабельных лотков — инструкции от ОСТЕК

Крепление лотков к потолочным подвесам

Крепление лотка OSTEC к С-подвесу потолочному СПП

Способ крепления Подвеса (1) к потолку выбирается в зависимости от материала потолка и расчетной нагрузки. Лоток (2) укладывается на полку закреплённого Подвеса (1) и фиксируется Винтом (3) и гайкой.

Для соединения лотка с подвесом используется:
ВМ610 Винт М6х10 — 1 шт.
ГМ6СБ Гайка М6 со стопорным буртиком — 1 шт.

Крепление лотка OSTEC к С-подвесу потолочному СППУ

Для соединения лотка с подвесом исполюзуется:
ВМ610 Винт М6х10 — 2 шт.
ГМ6СБ Гайка М6 со стопорным буртиком — 2 шт.

Крепление лотка OSTEC с помошью крюка для подвеса (КППЛ)

Крюк для подвеса проволочного Лотка КППЛ (1) фиксируется двумя Гайками (4) на Шпильке (3), закрепленной к потолку. Способ крепления шпильки к потолку выбирается в зависимости от материала потолка и расчетной нагрузки. Лоток (2) подвешивается на Крюк (1) за крайнюю продольную проволоку.

Крепление шпильки к кронштейну потолочному С-образному (КППЛС)

Способ крепления Кронштейна (1) к потолку выбирается в зависимости от материала потолка и расчетной нагрузки. Шпилька (3) фиксируется на Кронштейне (1) двумя Гайками (2).

Крепление с помощью площадки подвеса проволочного лотка (ПППЛ)

Для крепления лотка требуются две площадки проволочного лотка. Площадки (1) прикладываются с разных сторон одной ячейки, противоположным образом захватывая продольные проволоки в дне Лотка (2). Фиксируются двумя Г айками (4) на Шпильке (3), закреплённой к потолку. Способ крепления шпильки к потолку выбирается в зависимости от материала потолка и расчетной нагрузки.

Крепление лотка OSTEC на двух шпильках с использованием профилей монтажных

Профиль режется на ширину укладываемого лотка с запасом по ширине 30-50 мм с каждой стороны для крепления шпилек. Анкера забиваемые устанавливаются на потолок. Верхняя часть обеих шпилек ввинчивается в резьбу анкера до упора. Профили крепятся строго горизонтально путем установки на каждую шпильку двух усиленных шайб и двух гаек – по одной с каждой стороны профиля.

Крепление лотка OSTEC на одной шпильке с использованием профилей монтажных

Профиль режется на ширину укладываемого лотка. Анкер забиваемый устанавливается на потолок. Верхняя часть шпильки ввинчивается в резьбу анкера до упора. Профили крепятся строго горизонтально путем установки на шпильку двух усиленных шайб и двух гаек – по одной с каждой стороны профиля.

Крепление лотка OSTEC на перфоленте

Крепление Лотка (2) на Перфоленте (1) выполняется путём закрепления к потолку предварительно нарезанных и согнутых по форме лотка полос Перфоленты (1).
Перфолента (1) крепится к Лотку (2) Винтами (3) и гайками. Способ крепления к потолку выбирается в
зависимости от материала потолка и расчетной нагрузки.

Крепление лотка OSTEC на струбцине литой СТР

Струбцина (1) фиксируется на несущих металлоконструкциях (4) путём затягивания болта и контргайки, входящих в комплект . Шпилька (3) для подвеса Лотка (2) продевается в отверстие Струбцины 8-10 мм (1) и фиксируется на определённой высоте двумя отдельными гайками в верхней части струбцины.

Для сборки каждого стыка используются:
ШП8-2 Шпилька ШП8-2 — 1 шт.
ГМ8СБ Гайка М8 со стопорным буртиком — 2 шт.

Крепление лотка OSTEC с помощью Крепления для профнастила

Для установки Крепления на профилированный лист (2) требуется предварительное сверление или перфорация гребня листа. В гребень помещается верхняя часть Кронштейна (1), в отверстия которой продевается предварительно нарезанная по ширине гребня Шпилька ШП8-2 (3), которая фиксируется на гребне двумя Гайками М8 (4). Шпилька ШП8-2 (3) для подвеса лотка ввинчивается в отверстие струбцины, снабжённое гайкой и фиксируется Гайкой М8 на определённой высоте с нижней стороны Крепления.

Для сборки каждого стыка используются:
ШП8-2 Шпилька ШП8-2 — 1 шт.
ГМ8СБ Гайка М8 со стопорным буртиком — 3 шт.

Металлоконструкции для кабельных трасс | Металлоконструкции ЛЭП

Кабеля и провода могут прокладываться не только внутри зданий и сооружений, но и снаружи, на прилегающей территории для обустройства кабельных трасс на открытом пространстве.

Для прокладки кабельной линии или трассы используются следующие виды металлоконструкций:

Металлические трубы из железа или оцинкованной стали. Труба для защиты кабеля должна иметь показатели сечения, которые в 2-3 раза превышаю диаметр самого кабеля. Монтаж кабелей в трубах проводится согласно с нормативами, прописанными в правилах устройства электроустановок (ПУЭ). Глубина, на которую закладываются провода в защитном кожухе, зависит от климатических условий региона (глубины промерзания почвы).
Кабельные короба, предназначены для прокладки кабелей и проводов до 1000 В на горизонтальных, наклонных и вертикальных участках кабельных трасс, их используют как внутри зданий, так и на открытом воздухе. Короба бывают блочные, плоские блочные, листовые.
Кабельные лотки, они служат опорой и защищают проводники от механических повреждений. Металлический кабельный лоток чаще всего изготавливают штамповкой из тонколистовой низкоуглеродистой стали с цинковым покрытием (холодная оцинковка, горячая оцинковка) или окрашенные специальными эмалями. Лотки бывают глухие, перфорированные, лестничного типа. Монтаж кабелей в трубах проводится согласно с нормативами, прописанными в правилах устройства электроустановок (ПУЭ).

Металлические кабель-каналы бывают перфорированными или сделанными из цельного куска. Кабель-каналы изготавливают из стали, оцинкованной стали, алюминиевых сплавов. Некоторые кабель-каналы окрашивают негорючими составами.

ООО «ПО Премиум-Электро» осуществляет производство кабельных лотков и коробов различной номенклатуры с покрытием горячий цинк или методом порошковой окраски. Подробную информацию вы можете посмотреть на нашем сайте или уточнить всю необходимую информацию у менеджеров компании по телефонам указанным на сайте.

Серия «СТАНДАРТ»

Серия «СТАНДАРТ» это комплекс элементов кабельных конструкций, позволяюших собрать трассу для прокладки в ней кабелей и изолированных проводов при выполнении открытых электропроводок и открытой прокладки кабельных линий на объектах промышленного и гражданского строительства. Прямыеи поворотный — ответвительные секции лотков данной серии выполнены на базе Z-профиля, имеют высоту стенки 40мм, длину 1 и 2 метра и шесть вариантов исполнения по ширине от 100мм до 600мм.

Элементы кабельных конструкций предназначены для использования при стационарной прокладке силовых, контрольных кабелей и проводов, в производственных помещениях и кабельных сооружениях энергетических объектов, в том числе атомных станций (АС). Элементы кабельных конструкций, поставляемые на АС, относятся к классам 2, 3 и 4 по ОПБ-88/97 (НП-001-97). По устойчивости к климатическим воздействиям элементы кабельных конструкций изготавливаются исполнения УХЛ и ТВ категории размещения 1, 2, 3 по ГОСТ 15150-69.

Таблица 1. Требования к защитному антикоррозионному покрытию.

Вид климатического исполнения по ГОСТ 15150-69	Вид покрытия	Толщина покрытия, мкм	Класс покрытия по ГОСТ 9.032-74 балл адгезии по ГОСТ 15140-78	Примечание
ТВ, У, УХЛ тип атмосферы II, III	Лакокрасочное на основе эпоксидных эмалей (ЭП) по ГОСТ 9.104-79	не менее 120	VI, не ниже двух баллов	Применяется для зон контролируемого доступа АС
	Лакокрасочное на основе алкидных эмалей (АЭ) по ГОСТ 9.104-79	не менее 120	VI, не ниже двух баллов
	Металлическое, методом горячего оцинкования Ц80 по ГОСТ 9.303-84	не менее 80	—

Элементы кабельных конструкций относятся к I категории сейсмостойкости. По устойчивости к воздействию механических факторов внешней среды элементы соответствуют группе условий эксплуатации М-6 по ГОСТ 17516.1-90.

Срок службы элементов кабельных конструкций — не менее 40 лет.

Рис. 1

Кабельная трасса, выполненная из лотков лестничного типа и других металлоконструкций серии «СТАНДАРТ», различных марок. Общий вид

1 – стойка коробчатого сечения; 2 – стойка; 3 – лоток прямой; 4 – разветвительная секция на три направления; 5 – разветвительная секция на четыре направления; 6 – угловая секция с поворотом на 90°; 7 – угловая секция с поворотом на 45°; 8 – соединитель угловой для горизонтальных переходов кабельных трасс; 9 – соединитель угловой для вертикальных переходов кабельных трасс; 10 – узел крепления стоек; 11 – стойка коробчатого сечения для потолочного крепления кабельных трасс; 12 – монтажная шина; 13 – опора для крепления стоек коробчатого сечения.

Скачать руководство по монтажу и эксплуатации РЭ 95 2851-2004 (pdf-10,43 Мб)

Таблица 2. Перечень номенклатуры элементов КМК серии «СТАНДАРТ»

Наименование	Тип изделия	Назначение	Примечание
Лоток прямой *подробнее…*	Л-100-1; Л-200-1; Л-300-1; Л-400-1; Л-500-1; Л-600-1; Л-100-2; Л-200-2; Л-300-2; Л-400-2; Л-500-2; Л-600-2	Для монтажа горизон-тальных, вертикальных и наклонных кабельных трасс. Основная секция длиной 1 или 2м.	Поставляется в комплекте с соедини-телями лотков СУГ-30 (2шт) и прижимами В-41 (2шт).
Лоток угловой горизонтальный на угол 90° *подробнее…*	ЛУ-100; ЛУ-200; ЛУ-300; ЛУ-400; ЛУ-500; ЛУ-600	Для поворота кабельной трассы в горизонтальной плоскости на угол 90°.	Поставляется в комплекте с соединителями лотков СУГ-30 (2шт).
Лоток угловой горизонтальный на угол 45°. *подробнее…*	ЛУ-45-100; ЛУ-45-200; ЛУ-45-300; ЛУ-45-400; ЛУ-45-500; ЛУ-45-600	Для поворота кабельной трассы в горизонтальной плоскости на угол 45°.	Поставляется в комплекте с соединителями лотков СУГ-30 (2шт).
Лоток разветвительный на 3 направления *подробнее…*	ЛО-3-100; ЛО-3-200; ЛО-3-300; ЛО-3-400; ЛО-3-500; ЛО-3-600	Для разветвления кабельной трассы в горизонтальной плоскости на 3 направления.	Поставляется в комплекте с соединителями лотков СУГ-30 (4шт).
Лоток разветвительный на 4 направления *подробнее…*	ЛО-4-100; ЛО-4-200; ЛО-4-300; ЛО-4-400; ЛО-4-500; ЛО-4-600	Для разветвления кабельной трассы в горизонтальной плоскости на 4 направления.	Поставляется в комплекте с соединителями лотков СУГ-30 (4шт).
Соединитель угловой *подробнее…*	СУВ-30; СУГ-30	Для соединения кабельной трассы в вертикальной и горизонтальной плоскостях.
Соединитель переходной *подробнее…*	ЛП-100	Для перехода кабельных трасс по ширине лотков.
Прижим *подробнее…*	В-41	Для крепления лотков к консолям или перфорированным профилям
Консоль *подробнее…*	К-160; К-250; К-360; К-450; К-550; К-650	Для монтажа кабельных лотков и одиночной прокладки кабелей на горизонтальных трассах.
Узел крепления консоли *подробнее…*	УК-50	Для фиксации консоли на стойке.
Стойка *подробнее…*	С-300; С-400; С-500; С-600; С-700; С-800; С-900; С-1000; С-1200; С-1400; С-1600; С-1800; С-2000; С-2200; С-2400; С-2500; С-3000	Для односторонней установки консолей.
Стойка коробчатого сечения *подробнее…*	СК-300; СК-400; СК-500; СК-600; СК-700; СК-800; СК-900; СК-1000; СК-1200;СК-1400; СК-1600; СК-1800; СК-2000; СК-2200; СК-2400; СК-2500; СК-3000	Для двусторонней установки консолей.
Стойка коробчатого сечения потолочная *подробнее…*	СКп-300; СКп-400; СКп-500; СКп-600; СКп-700; СКп-800; СКп-900; СКп-1000; СКп-1200; Кп-1400; СКп-1600; СКп-1800; СКп-2000; СКп-2200; СКп-2400; СКп-3000	Для односторонней или двусторонней установки консолей при монтаже подвесов.
Узел крепления стоек *подробнее…*	УКС-60	Для монтажа стоек на строительных конструкциях.
Опора стойки *подробнее…*	ОС-100	Для крепления стоек коробчатого сечения.
Шина монтажная *подробнее…*	ШМ-200	Для соединения стоек коробчатого сечения.
Подвес перегородки *подробнее…*	ПН-160; ПН-250; ПН-360; ПН-450; ПН-550; ПН-650	Для установки огне-преградительной, нагрево-стойкой перегородки.

Примечание:

Минимальный шаг установки консолей типа К-160 и К-250 на стойку 100 мм, для остальных 150 мм. Шаг перемещения консолей по стойке 50 мм.
Номенклатура элементов кабельных конструкций может быть дополнена для обеспечения монтажа кабельных трасс во всех пространственных положениях.

Монтаж кабельного лотка на высоте цены Санкт-Петербург

Монтаж кабельных лотков и лестниц на кровле, на кабельных эстакадах, монтаж перфорированных кабельных лотков к потолку цехов промышленными альпинистами — ООО «ВМК» (Санкт-Петербург): высотные работы по договору с 2004 года, все лицензии, выгодные цены. Звоните!

Такая услуга всегда очень востребована, ведь диапазон применения кабельных лотков достаточно широк. Их используют для обустройства кабельных трасс на объектах промышленности, в торговых, офисных, складских и жилых помещениях.

Кабельные лотки представляют собой изделия, в которые укладываются кабели и провода различного назначения силовых или слаботочных сетей. Такая конструкция удобна в обслуживании, обеспечивает легкий доступ к кабелям, которые легко можно заменить или дополнить, и отличается экономичностью монтажа.

Монтаж кабельных сетей с использованием лотков дает возможность создания различных сложных схем для применения в стесненных условиях. К примеру, в цехах наполненных большим количеством разнообразного оборудования. Крепление кабелей, их подводка и отвод могут осуществляться в любой точке благодаря открытой конструкции и перфорации. Провисание и прогибы кабелей полностью исключены, что существенно увеличивает срок их эксплуатации. Монтаж кабельных лотков дает значительную экономию конструкций, расходного материала и самих кабелей. Открытая конструкция позволяет осуществить максимальное охлаждение проводов. Допускается многорядная укладка с расположением в одном лотке контрольных и силовых кабелей, что дает существенную экономию затрат.

Кабельный лоток выглядит как полый короб на основание которого и укладываются кабели и провода, работающие под напряжением до 1000 Вт. В зависимости от назначения он может быть шириной от 5 до 600 см, с различной длиной секций.

Прокладку кабелей в лотках применяют в производственных, электротехнических и кабельных помещениях (тоннели, эстакады, галереи, каналы и т.п.). При монтаже кабельных линий внутри производственных помещений кабельные лотки монтируются на высоте от 2м для обеспечения защиты от механических повреждений. Лотки в электротехнических и кабельных помещениях монтируются на любой высоте.

На кабельные лотки в процессе эксплуатации оказывается достаточно серьезная нагрузка, так как на них укладывается большое количество кабелей. Учитывая этот важный фактор, необходимо применять надежные методы монтажа и крепления кабельных конструкций. Существуют различные варианты крепления, и они выражены тремя основными группами: крепление к стене, потолку и полу.

Для создания трассы отдельные секции соединяются между собой в двух вариантах:

секция вводится одна в другую, после чего место соединения фиксируется винтами;
секции стыкуются друг с другом и фиксируются дополнительными соединителями.

Для установки лотков на трассе в качестве опор используются консоли, кронштейны, и другие подвесные элементы, выполненные из стальных профилей. Опоры и лотки крепятся к строительным поверхностям дюбелями при помощи монтажного пистолета, или же к закладным при помощи сварки.

Но, если раньше подъем и укладку проводов в лотки, расположенные на значительной высоте, выполняли, используя передвижные платформы, вышки, подмости или стремянки, то сейчас, все чаще используют современную методику – промышленный альпинизм.

Вы можете заказать монтаж кабельного лотка в нашей компании ООО «ВМК», прокладка которого будет выполнена в соответствии с требованиями ГОСТ и техническими условиями.

Промышленные альпинисты нашей компании успешно справятся с данным видом работ, независимо от её сложности, поскольку имеют высокую профессиональную подготовку и огромный практический опыт, а также все нужные допуски для проведения электромонтажных работ.

Наш прайс на монтаж кабельных лотков включает в себя стоимость установки конструкций различного вида, и охватывает все способы их монтажа, что дает возможность подобрать для себя оптимальный вариант.

Сегодня для снабжения электричеством станков и разнообразного оборудования на промышленных объектов с обширной структурой широко применяются кабельные лотки лестничного типа, которые являются инновационным и, главное, экономически оправданным решением.

Мы предлагаем установку кабельных лотков любого типа и назначения по самой выгодной для вас стоимости и условиям монтажа. Звоните нам прямо сейчас!

Монтаж кабельных лотков цены

от Услуги	от Единица	от Цена, руб
Монтаж лотка металлического, шириной до 200 мм	п.м.	от 350 руб
Монтаж лотка металлического, шириной до 400 мм	п.м.	от 450 руб
Монтаж лотка металлического, шириной до 600 мм	шт.	от 550 руб
Монтаж углов и ответвителей для лотка до 600 мм	шт.	от 350 руб
Монтаж перегородок и крышек для лотка до 600 мм	шт.	от 150 руб
Установка кронштейна, подвеса для лотка до 600 мм	шт.	от 150 руб

Ежегодно наши специалисты проходят подготовку и аттестацию по программе «Производство работ методом промышленного альпинизма» в НОУ ДПО «Институт промышленной безопасности, охраны труда и социального партнерства». Помимо альпинистской подготовки каждый сотрудник обладает одной или несколькими специальностями.

В штате нашей компании: монтажники, сварщики, электрики, маляры, кровельщики, жестянщики, специалисты по наружной рекламе, а также грамотные инженеры, умеющие решать сложные и нестандартные задачи.

Деятельность ООО «ВМК» осуществляется на основании лицензии выданной ФА по строительству и ЖКХ 06.12.04, регистрационный номер ГС-2-781-02-27-0-7801256222-007368-1.

Как мы работаем:

Крепление лотков к фермам — Домострой

Для построения любой кабельной сети (силовые и слаботочные кабели, сигнальные линии, охранная и пожарная сигнализации, СКС и ЛВС и т.п.) необходимо проложить большое количество кабелей, которые выходят из рабочих помещений.

Использование металлических кабельных лотков для создания системы кабельных каналов на объекте является одним из стандартных решений. Лотки устанавливаются в технических помещениях, кабельных тоннелях и шахтах, монтируются в коридорах, цехах и даже в офисах и магазинах.

Приведенные ниже способы крепления подходят для всех типов наших лотков:

Так как нагрузка на лотки большая из-за большого количества укладываемых кабелей, то необходимо использовать надежные способы монтажа и крепления лотков.

Рассмотрим основные способы крепления лотков. Для удобства схемы сведены в три группы: монтаж к стене, потолку и полу.

Крепление лотка к стене

Популярный способ крепления лотка организуется за счет использования кабельных полок (консолей, кронштейнов настенных, кронштейнов консольных).

В свою очередь полки (кронштейны, консоли) могут крепиться напрямую к стене или на специальные стойки или профили, которые обеспечивают надежность и долговечность. Главным плюсом использования кабельных стоек при монтаже трассы на стену является возможность установки нескольких параллельных ярусов кабельных лотков для раздельной прокладки кабелей. Так кабельными стандартами, например, рекомендуется прокладывать оптические кабели отдельно от медных, что определяет необходимость монтировать несколько групп лотков параллельно.

При прокладке трассы в вертикальной плоскости возможно использование скобы-кронштейна.

Нажмите на картинку для перехода к соответствующей схеме

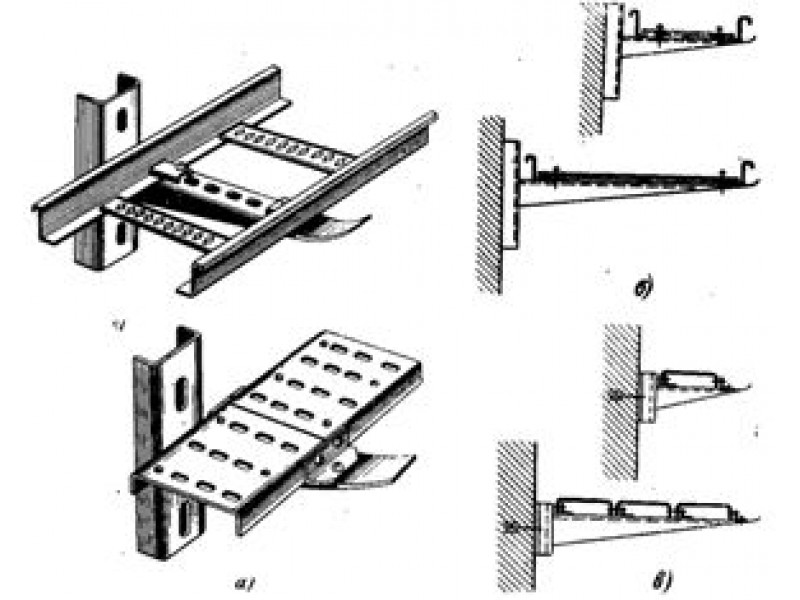

Крепление к стене с помощью кронштейна (полки, консоли)

Монтаж лотка на стену на С образном кронштейне

Монтаж лотка на стену с помощью скобы

Преимущества использование полок и кронштейнов:

Простота и быстрота монтажа
Прочность, надежность и высокая несущая способность конструкции
Универсальность:
на базе одного профиля разной длины можно собирать настенные, потолочные и напольные конструкции с разной высотой подвеса и разной длиной полок;
конструкция многих консолей (кронштейнов, полок) позволяет крепить монтажные элементы как сверху, так и снизу от самой консоли;
возможность крепления лотков не только горизонтально, но и в вертикальном положении
Широкая номенклатура полок и консолей/кронштейнов под большой диапазон нагрузок — от малых до сверхвысоких.

Как подобный можно рассматривать метод крепления кабельных полок на стойки (монтажный профиль) прикрепленный вертикально к полу, потолку или другим элементам конструкции здания (строения).

Несущие конструкции: кабельные стойки и полки — здесь вы найдете дополнительную информацию про «классическую» ГЭМ-овскую конструкцию Полка-Стойка.

Крепление лотка к потолку и потолочным конструкциям

Нажмите на картинку для перехода к соответствующей схеме

Крепление к потолку с помощью кронштейна и стойки

Монтаж лотка с помощью монтажного профиля и стойки

Крепление к потолку на с-образном подвесе

Монтаж лотка к потолку с использованием шпильки

Использование перфоленты для монтажа лотка

Монтаж к профнастилу

Крепление кабельной трассы к потолочной балке

Монтаж лотка к потолку с помощью шпильки и скобы

Об использовании шпилек и монтажного профиля:

Для крепления лотка к потолку, использующегося для прокладки большого количества кабелей на объектах, в основном используют две шпильки и профили, которые монтируется между шпильками.

Для кабеленесущих систем с малой нагрузкой можно использовать используется одну шпилька с креплением профилей посередине. Это позволяет упростить и ускорить монтаж, при сокращении себестоимости монтажных конструкций, однако задает жесткие ограничения по несущей способности.

При помощи монтажа нескольких профилей можно создать несколько параллельных кабельных каналов.

Крепление лотка к полу

Данные схемы являются вариациями использования уже рассмотренных способов прокладки кабельной трассы по потолку или стене. Так в первых двух схемах потолочное крепление было заменено на напольное, а универсальная скоба-кронштейн так же просто монтируется на пол как и на стену.

Нажмите на картинку для перехода к соответствующей схеме

Крепление к полу с помощью кронштейна и стойки

Монтаж лотка с помощью монтажного профиля и стойки

Использование скобы-кронштейна для напольного монтажа

Прокладке кабелей в производственных помещениях необходимо уделять особое внимание. Дело в том, что архитекторы очень часто размещают колоны таким образом, что они выступают за плоскость стены и тем самым препятствуют прокладке кабелей и другим инженерным коммуникациям.

Как правило, в производственных цехах кабели прокладывают в металлических лотках, т.к. по одной трасе необходимо уложить достаточно много кабелей, а без лотков этого сделать практически невозможно.

Рассмотрим самые распространенные способы прокладки кабелей по колонам.

1 Применение углов для лотков.

Данный способ, наверное, оправдан лишь для небольших лотков и при наличии кабелей небольшого сечения. На каждую колону дополнительно устанавливают 4 угла на 90 градусов.

Применение углов для лотков

2 Применение прогонов кабельных типа УЭМИТ.

Кабельный прогон (УЭМИТ) представляет собой металлическую конструкцию длиной 6м, на которую монтируются лотки любой длины.

Применение прогонов кабельных типа УЭМИТ

Имея нужные материалы, монтажники могут самостоятельно изготовить данную конструкцию. Для этого понадобятся 2 уголка, к которым будут крепиться полки. Высота УЭМИТа зависит от количества лотков. В Беларуси кабельные прогоны высотой от 0,4 м до 1,8 м изготавливает ОАО «БЭМ».

3 Применение полок увеличенной длины.

В данном случае лотки монтируют на удлиненные полки. При этом полку приходится увеличивать на толщину колоны, а это примерно 600 мм. В таких случаях полки необходимо усиливать, да и вряд ли вы найдете стандартную полку длиной 1 и более метра.

Пример монтажа перфорированного лотка по колонам:

Монтаж перфорированного лотка по колонам

Пример монтажа лестничного лотка по колонам:

Монтаж лестничного лотка по колонам

4 Применение лотков длиной 6м.

У многих производителей металлических лотков имеются в ассортименте шестиметровые лотки – лотки промышленной серии, а у некоторых можно встретить лотки длиной даже 12 м. Такие лотки достаточно крепить в двух точках, т.е. на колонах.

Нагрузочная способность лотков при шаге между опорами до 8 м

Обязательно проверяйте несущую способность, выбранного вами лотка. Как правило, такие лотки имеют дополнительные ребра жесткости, более толстый металл, более высокие.

5 Нестандартные решения.

Ниже представлен вариант прокладки кабелей в лотках, которые крепятся не к колонам, а подвешиваются к фермам или к другим потолочным конструкциям:

Крепление лотка к потолочным конструкциям

Это частный случай. Возможно, в какой-то ситуации применение его будет оправдано.

Вот и все, что мне известно по прокладке кабелей через колоны, расположенные на расстоянии 6м друг от друга.

Крепление лотков к потолочным подвесам

Крепление лотка OSTEC к С-подвесу потолочному СПП

Для соединения лотка с подвесом используется:
ВМ610 Винт М6х10 — 1 шт.
ГМ6СБ Гайка М6 со стопорным буртиком — 1 шт.

Крепление лотка OSTEC к С-подвесу потолочному СППУ

Для соединения лотка с подвесом исполюзуется:
ВМ610 Винт М6х10 — 2 шт.
ГМ6СБ Гайка М6 со стопорным буртиком — 2 шт.

Крепление лотка OSTEC с помошью крюка для подвеса (КППЛ)

Крепление шпильки к кронштейну потолочному С-образному (КППЛС)

Крепление с помощью площадки подвеса проволочного лотка (ПППЛ)

Крепление лотка OSTEC на двух шпильках с использованием профилей монтажных

Крепление лотка OSTEC на одной шпильке с использованием профилей монтажных

Крепление лотка OSTEC на перфоленте

Крепление лотка OSTEC на струбцине литой СТР

Для сборки каждого стыка используются:
ШП8-2 Шпилька ШП8-2 — 1 шт.
ГМ8СБ Гайка М8 со стопорным буртиком — 2 шт.

Крепление лотка OSTEC с помощью Крепления для профнастила

Для сборки каждого стыка используются:
ШП8-2 Шпилька ШП8-2 — 1 шт.
ГМ8СБ Гайка М8 со стопорным буртиком — 3 шт.

Кабельный лоток лестничного типа DAVID HDKSR60

Полезная внутренняя высота — 33 мм
Расстояние между перекладинами — 250 мм
Стандартное исполнение — Горячее цинкование
Вариант исполнения DU — Duplex
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 / 10.3.3, вид испытаний III относительно 1/5 расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100 1 даН/м = 1 кг/м
Характеристики
— хорошее охлаждение кабелей
— прочные и легкие по весу
— закруглённые кромки
— исключено повреждение кабеля
Техническая информация
Лонжероны выполнены из труб прямоугольного профиля с сечением 60 мм x 15 мм. Перекладины выполнены из труб диаметром 19 мм.
Перекладины и лонжероны соединяются посредством двойных фланцев через каждые 250 мм.

Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
HDKSR60.200	60	200	—	6000	2,700	60		м
HDKSR60.300	60	300	—	6000	2,940	60		м
HDKSR60.400	60	400	—	6000	3,180	60		м
HDKSR60.500	60	500	—	6000	3,430	60		м
HDKSR60.600	60	600	—	6000	3,670	60		м

Кабельные лотки лестничного типа

Полезная внутренняя высота — 45 мм
Расстояние между перекладинами — 250 мм
Стандартное исполнение — Горячее цинкование
Вариант исполнения DU — Duplex
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно 1/5 расстояния
между опорами = 0,8x расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Характеристики
— хорошее охлаждение кабеля
— легкие по весу и прочные
— закруглённые кромки
— исключено повреждение кабеля
— перфорированные перекладины
Техническая информация
Лонжероны выполнены из труб прямоугольного профиля с сечением 60 мм x 15 мм. Перекладины выполнены из C-образного перфорированного профиля и приварены к лонжеронам через каждые 250 мм.
Размещение перекладин: отверстия первой перекладины направлены вверх, второй – вниз.

Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
HDKS60.200	60	200	—	6000	2,800	60	P	м
HDKS60.300	60	300	—	6000	3,080	60	P	м
HDKS60.400	60	400	—	6000	3,320	60	P	м
HDKS60.500	60	500	—	6000	3,530	60	P	м
HDKS60.600	60	600	—	6000	3,870	60	P	м
Для монтажа с:
HDSSU	66	225	—	—	0,410	20	P	шт.

Кабельные лотки лестничного типа

Лонжероны: перфорированный S-образный профиль
Перекладины из C-образного профиля
Полезная внутренняя высота — 94 мм
Расстояние между перекладинами — 250 мм (По запросу: 100 мм — 300 мм, с шагом 50 мм)
По запросу — ширина 700 – 1 200 мм (с шагом 100 мм)
Стандартное исполнение — Сталь sendzimir
Вариант исполнения HD — Горячее цинкование
Вариант исполнения PE — Полиэфирное порошковое покрытие
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Характеристики
— легкие по весу
— прочные
— фиксация разделителя SLOS85 в кабельном лотке лестничного типа осуществляется с помощью гайки фасонной GM6 и винта RB6.10
— в случае разрезания лотка нет необходимости делать отверстия для соединения
-соединяется со следующим лотком при помощи KLLKP110 и VM6.10
Техническая информация
Лонжероны выполнены из S-образного профиля с закруглёнными кромками бортов. Перфорация по всей длине лонжерона. Перекладины выполнены из.
C-образного профиля и располагаются в лонжеронах с интервалом в 250 мм. Крепление методом «клинч». Отверстия перекладин направлены вверх.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
HD	KLL110.200.6	110	200	1,250	6000	3,610	36		м
HD	KLL110.300.6	110	300	1,250	6000	3,810	36		м
HD	KLL110.400.6	110	400	1,250	6000	4,000	36		м
HD	KLL110.500.6	110	500	1,250	6000	4,190	36		м
HD	KLL110.600.6	110	600	1,250	6000	4,340	36		м

Кабельные лотки лестничного типа

Лонжероны: перфорированный S-образный профиль
Перекладины из C-образного профиля
Полезная внутренняя высота — 94 мм
Расстояние между перекладинами — 250 мм (По запросу: 100 мм — 300 мм, с шагом 50 мм)
По запросу — длина 6 000 мм
По запросу — ширина 700 – 1 200 мм (с шагом 100 мм)
Стандартное исполнение — Сталь sendzimir
Вариант исполнения HD — Горячее цинкование
Вариант исполнения PE — Полиэфирное порошковое покрытие
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Характеристики
— легкие по весу
— прочные
— фиксация разделителя SLOS85 в кабельном лотке лестничного типа осуществляется с помощью гайки фасонной GM6 и винта RB6.10
— в случае разрезания лотка нет необходимости делать отверстия для соединения
-соединяется со следующим лотком при помощи KLLKP110 и VM6.10
Техническая информация
Лонжероны выполнены из S-образного профиля с закруглёнными кромками бортов. Перфорация по всей длине лонжерона. Перекладины выполнены из.
C-образного профиля и располагаются в лонжеронах с интервалом в 250 мм. Крепление методом «клинч». Отверстия перекладин направлены вверх.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
HD	KLL110.200	110	200	1,250	3000	3,610	18		м
HD	KLL110.300	110	300	1,250	3000	3,810	18		м
HD	KLL110.400	110	400	1,250	3000	4,000	18		м
HD	KLL110.500	110	500	1,250	3000	4,190	18		м
HD	KLL110.600	110	600	1,250	3000	4,340	18		м
HD	KLL110.800	110	800	1,250	3000	4,775	18		м
HD	KLL110.1000	110	1000	1,250	3000	5,158	18		м
Для монтажа с:
HD	VM6.10	—	—	M6	10	0,010	250	P	шт.
HD	KLLKP110	90	13	—	400	0,500	12		шт.

Кабельные лотки лестничного типа

Лонжероны: перфорированный S-образный профиль
Перекладины из C-образного профиля
Полезная внутренняя высота — 69 мм
Расстояние между перекладинами — 250 мм (По запросу: 100 мм — 300 мм, с шагом 50 мм)
По запросу — длина 6 000 мм
По запросу — ширина 700 – 1 200 мм (с шагом 100 мм)
Стандартное исполнение — Сталь sendzimir
Вариант исполнения HD — Горячее цинкование
Вариант исполнения PE — Полиэфирное порошковое покрытие
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Характеристики
— легкие по весу
— прочные
— фиксация разделителя SLOS60 в кабельном лотке лестничного типа осуществляется с помощью гайки фасонной GM6 и винта RB6.10
— в случае разрезания лотка нет необходимости делать отверстия для соединения
— соединяется со следующим лотком при помощи KLLKP85 и VM6.10
Техническая информация
Лонжероны выполнены из S-образного профиля с закруглёнными кромками бортов. Перфорация по всей длине лонжерона. Перекладины выполнены из.
C-образного профиля и располагаются в лонжеронах с интервалом в 250 мм. Крепление методом «клинч». Отверстия перекладин направлены вверх.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
HD	KLL85.200	85	200	1,000	3000	2,600	24		м
HD	KLL85.300	85	300	1,000	3000	2,800	24		м
HD	KLL85.400	85	400	1,000	3000	2,990	24		м
HD	KLL85.500	85	500	1,000	3000	3,180	24		м
HD	KLL85.600	85	600	1,000	3000	3,330	24		м
HD	KLL85.800	85	800	1,000	3000	3,760	24		м
HD	KLL85.1000	85	1000	1,000	3000	4,150	24		м
Для монтажа с:
HD	KLLKP85	66	13	—	200	0,165	12		шт.
HD	VM6.10	—	—	M6	10	0,010	250	P	шт.

Кабельные лотки лестничного типа

Лонжероны: перфорированный S-образный профиль
Перекладины из C-образного профиля
Полезная внутренняя высота — 44 мм
Расстояние между перекладинами — 250 мм (По запросу: 100 мм — 300 мм, с шагом 50 мм)
По запросу — ширина 700 – 1 200 мм (с шагом 100 мм)
Стандартное исполнение — Сталь sendzimir
Вариант исполнения HD — Горячее цинкование
Вариант исполнения PE — Полиэфирное порошковое покрытие
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Характеристики
— легкие по весу
— прочные
— фиксация разделителя SLOS35 в кабельном лотке лестничного типа осуществляется с помощью фасонной гайки GM6 и винта RB6.10
— в случае разрезания лотка нет необходимости делать отверстия для соединения
— соединяется со следующим лотком при помощи KLLKP60 и VM6.10
Техническая информация
Лонжероны выполнены из S-образного профиля с закруглёнными кромками бортов. Перфорация по всей длине лонжерона. Перекладины выполнены из.
C-образного профиля и располагаются в лонжеронах с интервалом в 250 мм. Крепление методом «клинч». Отверстия перекладин направлены вверх.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
HD	KLLI60.150.6	60	150	1,000	3000	2,110	30		м
HD	KLLI60.200.6	60	200	1,000	3000	2,210	30		м
HD	KLLI60.300.6	60	300	1,000	6000	2,400	30		м
HD	KLLI60.400.6	60	400	1,000	6000	2,600	30		м
HD	KLLI60.500.6	60	500	1,000	6000	2,790	30		м
HD	KLLI60.600.6	60	600	1,000	6000	2,940	30		м
HD	KLLI60.800.6	60	800	1,000	6000	3,375	30		м
HD	KLLI60.1000.6	60	1000	1,000	6000	3,780	30		м

Кабельные лотки лестничного типа

Лонжероны: перфорированный S-образный профиль
Перекладины из C-образного профиля
Полезная внутренняя высота — 44 мм
Расстояние между перекладинами — 250 мм (По запросу: 100 мм — 300 мм, с шагом 50 мм)
По запросу — длина 6 000 мм
По запросу — ширина 700 – 1 200 мм (с шагом 100 мм)
Стандартное исполнение — Сталь sendzimir
Вариант исполнения HD — Горячее цинкование
Вариант исполнения PE — Полиэфирное порошковое покрытие
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Характеристики
— легкие по весу
— прочные
— фиксация разделителя SLOS35 в кабельном лотке лестничного типа осуществляется с помощью фасонной гайки GM6 и винта RB6.10
— в случае разрезания лотка нет необходимости делать отверстия для соединения
— соединяется со следующим лотком при помощи KLLKP60 и VM6.10
Техническая информация
Лонжероны выполнены из S-образного профиля с закруглёнными кромками бортов. Перфорация по всей длине лонжерона. Перекладины выполнены из C-образного профиля и располагаются в лонжеронах с интервалом в 250 мм.
Крепление методом «клинч». Отверстия перекладин направлены вверх.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
HD	KLLI60.150	60	150	1,000	3000	2,110	30	P	м
HD	KLLI60.200	60	200	1,000	3000	2,210	30	P	м
HD	KLLI60.300	60	300	1,000	3000	2,400	30	P	м
HD	KLLI60.400	60	400	1,000	3000	2,600	30	P	м
HD	KLLI60.500	60	500	1,000	3000	2,790	30	P	м
HD	KLLI60.600	60	600	1,000	3000	2,940	30	P	м
HD	KLLI60.800	60	800	1,000	3000	3,375	30		м
HD	KLLI60.1000	60	1000	1,000	3000	3,780	30		м
Для монтажа с:
HD	VM6.10	—	—	M6	10	0,010	250	P	шт.
HD	VMK6.10	—	—	M6	—	0,010	250	P	шт.

Кабельные лотки лестничного типа

Лонжероны: перфорированный L-образный профиль
Перекладины из C-образного профиля 41×21 мм Полезная внутренняя высота — 39 мм
Расстояние между перекладинами — 500 мм
Максимальная нагрузка — 114 кг/переклад.
Стандартное исполнение — Сталь sendzimir
Вариант исполнения HD — Горячее цинкование
Вариант исполнения PE — Полиэфирное порошковое покрытие

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
HD	SKL60.200	60	200	—	3000	2,430	24		м
HD	SKL60.300	60	300	—	3000	2,670	24		м
HD	SKL60.400	60	400	—	3000	2,930	24		м
HD	SKL60.500	60	500	—	3000	3,070	24		м
HD	SKL60.600	60	600	—	3000	3,330	24		м
Для монтажа с:
HD	V60.200	50	200	—	—	0,080	48	P	шт.
HD	VM6.10	—	—	M6	10	0,010	250	P	шт.

Кабельные лотки лестничного типа

Лонжероны: перфорированный L-образный профиль
Перекладины из C-образного профиля
Полезная внутренняя высота — 95 мм
Расстояние между перекладинами — 300 мм
Стандартное исполнение — Сталь sendzimir
Вариант исполнения HD — Горячее цинкование
Вариант исполнения PE — Полиэфирное порошковое покрытие
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Характеристики
— легкие по весу
— прочные
— фиксация разделителя SLOS85 в кабельном лотке лестничного типа осуществляется с помощью гайки фасонной GM6 и винта RB6.10
— все соединительные элементы листового кабельного лотка также применимы к данному лотку лестничного типа
— в случае разрезания лотка лестничного типа не нужно делать какие-либо отверстия для соединения.
Техническая информация
Лонжероны выполнены из L-образного профиля с окантованными бортами. Перфорация по всей длине лонжерона. Перекладины выполнены из
C-образного профиля и располагаются в лонжеронах с интервалом в 300 мм. Крепление методом «клинч». Отверстия перекладин направлены вверх.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
HD	KL110.200	110	200	—	3000	4,170	12		м
HD	KL110.300	110	300	—	3000	4,370	12		м
HD	KL110.400	110	400	—	3000	4,570	12		м
HD	KL110.500	110	500	—	3000	4,770	12		м
HD	KL110.600	110	600	—	3000	5,000	12		м
Для монтажа с:
HD	V110.200	100	200	—	—	0,170	48	P	шт.
HD	VM6.10	—	—	M6	10	0,010	250	P	шт.

Кабельные лотки лестничного типа

Лонжероны: перфорированный L-образный профиль
Перекладины из C-образного профиля
Полезная внутренняя высота — 70 мм
Расстояние между перекладинами — 300 мм
Стандартное исполнение — Сталь sendzimir
Вариант исполнения HD — Горячее цинкование
Вариант исполнения PE — Полиэфирное порошковое покрытие
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 / 10.3.3, вид испытаний III относительно 1/5 расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100µ 1 даН/м = 1 кг/м
Характеристики
— легкие по весу
— прочные
— фиксация разделителя SLOS60 в кабельном лотке лестничного типа осуществляется с помощью гайки фасонной GM6 и винта RB6.10
— все соединительные элементы листового кабельного лотка также применимы к данному лотку лестничного типа
— в случае разрезания лотка нет необходимости делать отверстия для соединения.
Техническая информация
Лонжероны выполнены из L-образного профиля с закруглёнными кромками бортов. Перфорация по всей длине лонжерона. Перекладины выполнены из
C-образного профиля и располагаются в лонжеронах с интервалом в 300 мм. Крепление методом «клинч». Отверстия перекладин направлены вверх.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
HD	KL85.200	85	200	—	3000	2,770	18		м
HD	KL85.300	85	300	—	3000	2,970	18		м
HD	KL85.400	85	400	—	3000	3,170	18		м
HD	KL85.500	85	500	—	3000	3,370	18		м
HD	KL85.600	85	600	—	3000	3,600	18		м
Для монтажа с:
HD	V85.200	75	200	—	—	0,130	48	P	шт.
HD	VM6.10	—	—	M6	10	0,010	250	P	шт.

Кабельные лотки лестничного типа

Кабельные лотки лестничного типа для больших пролётов (свыше 9 м)
Перфорированные перекладины из C-образного профиля Полезная внутренняя высота — 177 мм
Расстояние между перекладинами — 50 мм (По запросу: 100 мм — 300 мм, с шагом 50 мм)
По запросу — длина 3000 мм — 9 000 мм
По запросу — ширина 700 – 1200 мм (с шагом 100 мм)
Стандартное исполнение — Нержавеющая сталь 316
График допустимых нагрузок
График действителен для I6KLW. В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/200 1 даН/м = 1 кг/м
ХАРАКТЕРИСТИКИ
— Крепление разделителя I6SLOS110 в кабельном лотке осуществляется при помощи I6GM41М6 и I6RB6.20.
— Большие значения полезной внутренней высоты идеально подходят для силовых кабелей больших сечений.
— Усиленные лонжероны.
— При разрезании кабельных лотков нет необходимости делать отверстия для дальнейшего соединения
— Соединение кабельных лотков с аксессуарами осуществляется без использования соединительных пластин.
— Перфорированные перекладины облегчают крепление кабеля
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Лонжероны выполнены из S-образного профиля с закругленными кромками бортов. Перфорация по всей длине лонжерона.
Перекладины выполнены из С-образного профиля и закреплены в лонжеронах с интервалом 250 мм.
Размещение перекладин: отверстия первой перекладины направлены вверх, второй — вниз и т.д.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
—	I6KLW200	200	218	2,000	6000	7,690	36		м
—	I6KLW300	200	318	2,000	6000	8,010	36		м
—	I6KLW400	200	418	2,000	6000	8,330	36		м
—	I6KLW500	200	518	2,000	6000	8,650	36		м
—	I6KLW600	200	618	2,000	6000	8,980	36		м
Для монтажа с:
—	I6M12	—	—	M12	—	0,010	250		шт.
—	I6RO12	—	—	M12	—	0,010	250		шт.
—	I6RBK12.20	—	—	M12	20	0,045	250		шт.
—	I6KLWKP	170	25	—	900	4,332	1		шт.

Изделия из нержавеющей стали

Кабельные лотки лестничного типа для больших пролётов (свыше 7 м)
Перфорированные перекладины из C-образного профиля Полезная внутренняя высота — 127 мм
Расстояние между перекладинами — 250 мм (По запросу: 100 мм — 300 мм, с шагом 50 мм)
По запросу — длина 3000 мм — 9 000 мм
По запросу — ширина 700 – 1200 мм (с шагом 100 мм)
Стандартное исполнение — Нержавеющая сталь 316
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
ХАРАКТЕРИСТИКИ
— Крепление разделителя I6SLOS110 в кабельном лотке осуществляется при помощи I6GM41М6 и I6RB6.20.
— Большие значения полезной внутренней высоты идеально подходят для силовых кабелей больших сечений.
— Усиленные лонжероны.
— При разрезании кабельных лотков нет необходимости делать отверстия для дальнейшего соединения.
— Соединение кабельных лотков с аксессуарами осуществляется без использования соединительных пластин.
— Перфорированные перекладины облегчают крепление кабеля
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Лонжероны выполнены из S-образного профиля с закругленными кромками бортов. Перфорация по всей длине лонжерона.
Перекладины выполнены из С-образного профиля и закреплены в лонжеронах с интервалом 250 мм.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
—	I6KLZ200	150	218	1,750	6000	7,520	48		м
—	I6KLZ300	150	318	1,750	6000	7,840	48		м
—	I6KLZ400	150	418	1,750	6000	8,160	48		м
—	I6KLZ500	150	518	1,750	6000	8,480	48		м
—	I6KLZ600	150	618	1,750	6000	8,810	48		м
Для монтажа с:
—	I6RBK12.20	—	—	M12	20	0,045	250		шт.
—	I6M12	—	—	M12	—	0,010	250		шт.
—	I6RO12	—	—	M12	—	0,010	250		шт.
—	I6KLZKP	121	25	—	600	1,490	1		шт.

Изделия из нержавеющей стали

Кабельные лотки лестничного типа для больших пролётов (свыше 7 м)
Перфорированные перекладины из C-образного профиля Полезная внутренняя высота — 102 мм
Расстояние между перекладинами — 250 мм (По запросу: 100 мм — 300 мм, с шагом 50 мм)
По запросу — длина 3000 мм — 9 000 мм
По запросу — ширина 700 – 1200 мм (с шагом 100 мм)
Стандартное исполнение — Нержавеющая сталь 316
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
ХАРАКТЕРИСТИКИ
— Крепление разделителя I6SLOS85 в кабельном лотке осуществляется при помощи I6GM41М6 и I6RB6.20.
— Большие значения полезной внутренней высоты идеально подходят для силовых кабелей больших сечений.
— Усиленные лонжероны
— При разрезании лотков нет необходимости делать отверстия для дальнейшего соединения.
— Соединение кабельных лотков с аксессуарами осуществляется без использования соединительных пластин.
— Перфорированные перекладины облегчают крепление кабеля.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
—	I6KLM200	125	218	1,500	6000	6,000	60		м
—	I6KLM300	125	318	1,500	6000	6,320	60		м
—	I6KLM400	125	418	1,500	6000	6,640	60		м
—	I6KLM500	125	518	1,500	6000	6,960	60		м
—	I6KLM600	125	618	1,500	6000	7,280	60		м
Для монтажа с:
—	I6KLMKP	97	25	—	600	1,260	1		шт.
—	I6RBK12.20	—	—	M12	20	0,045	250		шт.
—	I6M12	—	—	M12	—	0,010	250		шт.
—	I6RO12	—	—	M12	—	0,010	250		шт.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Лонжероны выполнены из S-образного профиля с закругленными кромками бортов. Перфорация по всей длине лонжерона.
Перекладины выполнены из С-образного профиля и закреплены в лонжеронах с интервалом 250 мм.
Размещение перекладин: отверстия первой перекладины направлены вверх, второй – вниз и т. д.

Изделия из нержавеющей стали

Лонжероны: перфорированный S-образный профиль
Перекладины из C-образного профиля
Полезная внутренняя высота — 94 мм
Расстояние между перекладинами — 250 мм. (По запросу: 100 мм — 300 мм, с шагом 50 мм)
По запросу — длина 6 000 мм
По запросу — ширина 700 – 1200 мм (с шагом 100 мм)
Стандартное исполнение — Нержавеющая сталь 316
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Характеристики
— легкие по весу
— прочные
— фиксация разделителя I6SLOS85 в кабельном лотке лестничного типа осуществляется с помощью гайки фасонной I6GM6 и винта I6RB6.10
— в случае разрезания лотка нет необходимости делать отверстия для соединения.
-соединяется со следующим лотком при помощи I6KLLKP110 и I6VM6.10.
Техническая информация
Лонжероны выполнены из S-образного профиля с закруглёнными кромками бортов. Перфорация по всей длине лонжерона. Перекладины выполнены из.
C-образного профиля и располагаются в лонжеронах с интервалом в 250 мм. Крепление методом «клинч». Отверстия перекладин направлены вверх.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
—	I6KLL110.200	110	200	1,250	3000	3,610	18		м
—	I6KLL110.300	110	300	1,250	3000	3,810	18		м
—	I6KLL110.400	110	400	1,250	3000	4,000	18		м
—	I6KLL110.500	110	500	1,250	3000	4,190	18		м
—	I6KLL110.600	110	600	1,250	3000	5,210	18		м
—	I6KLL110.200.6	110	200	1,250	6000	3,610	18		м
—	I6KLL110.400.6	110	400	1,250	6000	4,000	18		м
—	I6KLL110.600.6	110	600	1,250	6000	5,210	18		м
Для монтажа с:
—	I6KLLKP110	90	13	—	400	0,500	12		шт.
—	I6VM6.10	—	—	M6	10	0,010	250	P	шт.

Изделия из нержавеющей стали

Лонжероны: перфорированный S-образный профиль
Перекладины из C-образного профиля
Полезная внутренняя высота — 69 мм
Расстояние между перекладинами — 250 мм. (По запросу: 100 мм — 300 мм, с шагом 50 мм)
По запросу — длина 6 000 мм
По запросу — ширина 700 – 1200 мм (с шагом 100 мм)
Стандартное исполнение — Нержавеющая сталь 316
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Характеристики
— легкие по весу
— прочные
— фиксация разделителя I6SLOS60 в кабельном лотке лестничного типа осуществляется с помощью гайки фасонной I6GM6 и винта I6RB6.10
— в случае разрезания лотка нет необходимости делать отверстия для соединения.
— соединяется со следующим лотком при помощи I6KLLKP85 и I6VM6.10.
Техническая информация
Лонжероны выполнены из S-образного профиля с закруглёнными кромками бортов. Перфорация по всей длине лонжерона. Перекладины выполнены из.
C-образного профиля и располагаются в лонжеронах с интервалом в 250 мм. Крепление методом «клинч». Отверстия перекладин направлены вверх.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
—	I6KLL85.200	85	200	1,000	3000	2,600	24		м
—	I6KLL85.300	85	300	1,000	3000	2,800	24		м
—	I6KLL85.400	85	400	1,000	3000	2,990	24		м
—	I6KLL85.500	85	500	1,000	3000	3,180	24		м
—	I6KLL85.600	85	600	1,000	3000	4,200	24		м
Для монтажа с:
—	I6VM6.10	—	—	M6	10	0,010	250	P	шт.
—	I6KLLKP85	66	13	—	200	0,165	12		шт.

Изделия из нержавеющей стали

Лонжероны: перфорированный S-образный профиль
Перекладины из C-образного профиля
Полезная внутренняя высота — 44 мм
Расстояние между перекладинами — 250 мм. (По запросу: 100 мм — 300 мм, с шагом 50 мм)
По запросу — длина 6 000 мм
По запросу — ширина 700 – 1200 мм (с шагом 100 мм)
Стандартное исполнение — Нержавеющая сталь 316
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Характеристики
— легкие по весу
— прочные
— фиксация разделителя I6SLOS35 в кабельном лотке лестничного типа осуществляется с помощью фасонной гайки I6GM 6 и винта I6RB6.10
— в случае разрезания лотка нет необходимости делать отверстия для соединения.
— соединяется со следующим лотком при помощи I6KLLKP60 и I6VM6.10.
Техническая информация
Лонжероны выполнены из S-образного профиля с закруглёнными кромками бортов. Перфорация по всей длине лонжерона. Перекладины выполнены из.
C-образного профиля и располагаются в лонжеронах с интервалом в 250 мм. Крепление методом «клинч». Отверстия перекладин направлены вверх.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
—	I6KLLI60.150	60	150	1,000	3000	2,110	30		м
—	I6KLLI60.200	60	200	1,000	3000	2,210	30		м
—	I6KLLI60.300	60	300	1,000	3000	2,400	30		м
—	I6KLLI60.400	60	400	1,000	3000	2,590	30		м
—	I6KLLI60.500	60	500	1,000	3000	2,790	30		м
—	I6KLLI60.600	60	600	1,000	3000	3,810	30		м
Для монтажа с:
—	I6VM6.10	—	—	M6	10	0,010	250	P	шт.

Изделия из нержавеющей стали

Лонжероны: L-образный профиль.
Перекладины из C-образного профиля.
Полезная внутренняя высота — 45 мм
Расстояние между перекладинами — 300 мм
Стандартное исполнение — Нержавеющая сталь 316
График допустимых нагрузок
График действителен для I6KL60. В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 / 10.3.3, вид испытаний III относительно 1/5 расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100 1 даН/м = 1 кг/м

Изделия из нержавеющей стали

Ячейка: 50х100 мм.
Диаметр проволоки: 4,50 мм.
Стандартное исполнение — Нержавеющая сталь 316

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
—	I6VF60.050	60	50	—	3000	0,690	3	P	м
—	I6VF60.100	60	97	—	3000	1,010	3	P	м
—	I6VF60.150	60	147	—	3000	1,080	3	P	м
—	I6VF60.200	60	197	—	3000	1,270	3	P	м
—	I6VF60.300	60	297	—	3000	1,650	3	P	м
—	I6VF60.400	60	397	—	3000	2,030	3	P	м
—	I6VF60.500	60	497	—	3000	2,410	3	P	м
Для монтажа с:
—	I6KPVF	60	—	—	—	0,100	30	P	шт.
—	I6VFK	—	—	—	—	0,020	50	P	шт.
—	I6VFKS	55	250	—	—	0,270	30	P	шт.

График допустимых нагрузок
График действителен для I6VF60. В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 / 10.3.3, вид испытаний III относительно 1/5 расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100 1 даН/м = 1 кг/м

Изделия из нержавеющей стали

Изделия с гладкой поверхностью
Окантованные кромки бортов
Стандартное исполнение- Нержавеющая сталь 316
График допустимых нагрузок
График действителен для I6KG60. В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 / 10.3.3, вид испытаний III относительно 1/5 расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100 1 даН/м = 1 кг/м

Изделия из нержавеющей стали

Телескопические концы
Продольная и поперечная перфорация Окантованные кромки бортов
Стандартное исполнение- Нержавеющая сталь 316
График допустимых нагрузок
График действителен для I6KBSI60. В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 / 10.3.3, вид испытаний III относительно 1/5 расстояния между опорами.
F = максимально допустимая нагрузка (даН/м)
L = расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100 1 даН/м = 1 кг/м

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
—	I6KBSI60.075.080	60	75	0,800	3000	1,200	3	P	м
—	I6KBSI60.100.080	60	100	0,800	3000	1,300	3	P	м
—	I6KBSI60.150.080	60	150	0,800	3000	1,600	3	P	м
—	I6KBSI60.200.080	60	200	0,800	3000	1,900	3	P	м
—	I6KBSI60.300.080	60	300	0,800	3000	2,400	3	P	м
—	I6KBSI60.400.100	60	400	1,000	3000	3,700	3	P	м
—	I6KBSI60.500.100	60	500	1,000	3000	4,500	3	P	м
—	I6KBSI60.600.100	60	600	1,000	3000	5,300	3	P	м
Для монтажа с:
—	KBV	—	—	—	—	0,010	96	P	шт.

Изделия из нержавеющей стали

Кабельные лотки лестничного типа для больших пролётов (свыше 9 м)
Перфорированные перекладины из C-образного профиля Полезная внутренняя высота — 177 мм
Расстояние между перекладинами — 250 мм (По запросу: 100 мм — 300 мм, с шагом 50 мм)
По запросу — длина 3000 мм — 9 000 мм
По запросу — ширина 700 – 1200 мм (с шагом 100 мм)
Стандартное исполнение — Нержавеющая сталь 304
График допустимых нагрузок
График действителен для I4KLW. В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/200 1 даН/м = 1 кг/м
ХАРАКТЕРИСТИКИ
— Крепление разделителя I4SLOS110 в кабельном лотке осуществляется при помощи I6GM41М6 и I6RB6.20.
— Большие значения полезной внутренней высоты идеально подходят для силовых кабелей больших сечений.
— Усиленные лонжероны.
— При разрезании кабельных лотков нет необходимости делать отверстия для дальнейшего соединения
— Соединение кабельных лотков с аксессуарами осуществляется без использования соединительных пластин.
— Перфорированные перекладины облегчают крепление кабеля

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
—	I4KLW200	200	218	2,000	6000	7,690	36		м
—	I4KLW300	200	318	2,000	6000	8,010	36		м
—	I4KLW400	200	418	2,000	6000	8,330	36		м
—	I4KLW500	200	518	2,000	6000	8,650	36		м
—	I4KLW600	200	618	2,000	6000	8,980	36		м
Для монтажа с:
—	I4KLWKP	170	25	—	900	4,332	1		шт.
—	I6RBK12.20	—	—	M12	20	0,045	250		шт.
—	I6M12	—	—	M12	—	0,010	250		шт.
—	I6RO12	—	—	M12	—	0,010	250		шт.

Изделия из нержавеющей стали

Кабельные лотки лестничного типа для больших пролётов (свыше 7 м)
Перфорированные перекладины из C-образного профиля Полезная внутренняя высота — 127 мм
Расстояние между перекладинами — 250 мм (По запросу: 100 мм — 300 мм, с шагом 50 мм)
По запросу — длина 3000 мм — 9 000 мм
По запросу — ширина 700 – 1200 мм (с шагом 100 мм)
Стандартное исполнение — Нержавеющая сталь 304
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета = 0,8x расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
ХАРАКТЕРИСТИКИ
— Крепление разделителя I4SLOS110 в кабельном лотке осуществляется при помощи I6GM41М6 и I6RB6.20.
— Большие значения полезной внутренней высоты идеально подходят для силовых кабелей больших сечений.
— Усиленные лонжероны.
— При разрезании кабельных лотков нет необходимости делать отверстия для дальнейшего соединения.
— Соединение кабельных лотков с аксессуарами осуществляется без использования соединительных пластин.
— Перфорированные перекладины облегчают крепление кабеля
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Лонжероны выполнены из S-образного профиля с закругленными кромками бортов. Перфорация по всей длине лонжерона.
Перекладины выполнены из С-образного профиля и закреплены в лонжеронах с интервалом 250 мм.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
—	I4KLZ200	150	218	1,750	6000	7,520	48		м
—	I4KLZ300	150	318	1,750	6000	7,840	48		м
—	I4KLZ400	150	418	1,750	6000	8,160	48		м
—	I4KLZ500	150	518	1,750	6000	8,480	48		м
—	I4KLZ600	150	618	1,750	6000	8,810	48		м
Для монтажа с:
—	I4KLZKP	121	25	—	600	1,490	1		шт.
—	I6RBK12.20	—	—	M12	20	0,045	250		шт.
—	I6M12	—	—	M12	—	0,010	250		шт.
—	I6RO12	—	—	M12	—	0,010	250		шт.

Изделия из нержавеющей стали

Кабельные лотки лестничного типа для больших пролётов (свыше 7 м)
Перфорированные перекладины из C-образного профиля Полезная внутренняя высота — 102 мм
Расстояние между перекладинами — 250 мм (По запросу: 100 мм — 300 мм, с шагом 50 мм)
По запросу — длина 3000 мм — 9 000 мм
По запросу — ширина 700 – 1200 мм (с шагом 100 мм)
Стандартное исполнение — Нержавеющая сталь 304
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
ХАРАКТЕРИСТИКИ
— Крепление разделителя I4SLOS85 в кабельном лотке осуществляется при помощи I6GM41M6 и I6RB6.20.
— Большие значения полезной внутренней высоты, идеально подходят для силовых кабелей больших сечений.
— Усиленные лонжероны
— При разрезании лотков нет необходимости делать отверстия для дальнейшего соединения.
— Соединение кабельных лотков с аксессуарами осуществляется без использования соединительных пластин.
— Перфорированные перекладины облегчают крепление кабеля.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
—	I4KLM200	125	218	1,500	6000	6,000	60		м
—	I4KLM300	125	318	1,500	6000	6,320	60		м
—	I4KLM400	125	418	1,500	6000	6,640	60		м
—	I4KLM500	125	518	1,500	6000	6,960	60		м
—	I4KLM600	125	618	1,500	6000	7,280	60		м
Для монтажа с:
—	I4KLMKP	97	25	—	600	1,260	1		шт.
—	I6RBK12.20	—	—	M12	20	0,045	250		шт.
—	I6M12	—	—	M12	—	0,010	250		шт.
—	I6RO12	—	—	M12	—	0,010	250		шт.

Изделия из нержавеющей стали

Лонжероны: перфорированный S-образный профиль
Перекладины из C-образного профиля
Полезная внутренняя высота — 94 мм
Расстояние между перекладинами — 250 мм (По запросу: 100 мм — 300 мм, с шагом 50 мм)
По запросу — длина 6 000 мм
По запросу — ширина 700 – 1200 мм (с шагом 100 мм)
Стандартное исполнение — Нержавеющая сталь 304
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Характеристики
— легкие по весу
— прочные
— фиксация разделителя I4SLOS85 в кабельном лотке лестничного типа осуществляется с помощью гайки фасонной I6GM6 и винта I6RB6.10
— в случае разрезания лотка нет необходимости делать отверстия для соединения.
-соединяется со следующим лотком при помощи KLLKP110 и VM6.10.
Техническая информация
Лонжероны выполнены из S-образного профиля с закруглёнными кромками бортов. Перфорация по всей длине лонжерона. Перекладины выполнены из.
C-образного профиля и располагаются в лонжеронах с интервалом в 250 мм. Крепление методом «клинч». Отверстия перекладин направлены вверх.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
—	I4KLL110.200	110	200	1,250	3000	3,610	18		м
—	I4KLL110.300	110	300	1,250	3000	3,810	18		м
—	I4KLL110.400	110	400	1,250	3000	4,000	18		м
—	I4KLL110.500	110	500	1,250	3000	4,190	18		м
—	I4KLL110.600	110	600	1,250	3000	5,210	18		м
Для монтажа с:
—	I4KLLKP110	90	13	—	400	0,500	12		шт.
—	I6VM6.10	—	—	M6	10	0,010	250	P	шт.

Изделия из нержавеющей стали

Лонжероны: перфорированный S-образный профиль
Перекладины из C-образного профиля
Полезная внутренняя высота — 69 мм
Расстояние между перекладинами — 250 мм (По запросу: 100 мм — 300 мм, с шагом 50 мм)
По запросу — длина 6 000 мм
По запросу — ширина 700 – 1200 мм (с шагом 100 мм)
Стандартное исполнение — Нержавеющая сталь 304
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Характеристики
— легкие по весу
— прочные
— фиксация разделителя I4SLOS60 в кабельном лотке лестничного типа осуществляется с помощью гайки фасонной I6GM6 и винта I6RB6.10
— в случае разрезания лотка нет необходимости делать отверстия для соединения.
— соединяется со следующим лотком при помощи I4KLLKP85 и I4VM6.10.
Техническая информация
Лонжероны выполнены из S-образного профиля с закруглёнными кромками бортов. Перфорация по всей длине лонжерона. Перекладины выполнены из.
C-образного профиля и располагаются в лонжеронах с интервалом в 250 мм. Крепление методом «клинч». Отверстия перекладин направлены вверх.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
—	I4KLL85.200	85	200	1,000	3000	2,600	24		м
—	I4KLL85.300	85	300	1,000	3000	2,800	24		м
—	I4KLL85.400	85	400	1,000	3000	2,990	24		м
—	I4KLL85.500	85	500	1,000	3000	3,180	24		м
—	I4KLL85.600	85	600	1,000	3000	4,200	24		м
Для монтажа с:
—	I4KLLKP85	66	13	—	200	0,165	12		шт.
—	I6VM6.10	—	—	M6	10	0,010	250	P	шт.

Изделия из нержавеющей стали

Лонжероны: перфорированный S-образный профиль
Перекладины из C-образного профиля
Полезная внутренняя высота — 44 мм
Расстояние между перекладинами — 250 мм (По запросу: 100 мм — 300 мм, с шагом 50 мм)
По запросу — длина 6 000 мм
По запросу — ширина 700 – 1 200 мм (с шагом 100 мм)
Стандартное исполнение — Нержавеющая сталь 304
График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Характеристики
— легкие по весу
— прочные
— фиксация разделителя I4SLOS35 в кабельном лотке лестничного типа осуществляется с помощью фасонной гайки I6GM6 и винта I6RB6.10
— в случае разрезания лотка нет необходимости делать отверстия для соединения.
— соединяется со следующим лотком при помощи I4KLLKP60 и I6VM6.10.
Техническая информация
Лонжероны выполнены из S-образного профиля с закруглёнными кромками бортов. Перфорация по всей длине лонжерона. Перекладины выполнены из.
C-образного профиля и располагаются в лонжеронах с интервалом в 250 мм. Крепление методом «клинч». Отверстия перекладин направлены вверх.

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
—	I4KLLI60.150	60	150	1,000	3000	2,110	30		м
—	I4KLLI60.200	60	200	1,000	3000	2,210	30		м
—	I4KLLI60.300	60	300	1,000	3000	2,400	30		м
—	I4KLLI60.400	60	400	1,000	3000	2,590	30		м
—	I4KLLI60.500	60	500	1,000	3000	2,790	30		м
—	I4KLLI60.600	60	600	1,000	3000	3,810	30		м
Для монтажа с:
—	I6VM6.10	—	—	M6	10	0,010	250	P	шт.

Изделия из нержавеющей стали

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
—	I4KL60.200	60	200	—	3000	2,550	3		м
—	I4KL60.300	60	300	—	3000	2,730	3		м
—	I4KL60.400	60	400	—	3000	2,910	3		м
—	I4KL60.500	60	500	—	3000	3,080	3		м
—	I4KL60.600	60	600	—	3000	3,260	3		м
Для монтажа с:
—	I4V60.200	50	200	—	—	0,080	48		шт.
—	I6VM6.10	—	—	M6	10	0,010	250	P	шт.

График допустимых нагрузок
График действителен для I4KL60. В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 / 10.3.3, вид испытаний III относительно 1/5 расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100 1 даН/м = 1 кг/м

Изделия из нержавеющей стали

Ячейка: 50х100 мм.
Диаметр проволоки: 4,50 мм.
Стандартное исполнение — Нержавеющая сталь 304
График допустимых нагрузок
График действителен для I4VF60. В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 / 10.3.3, вид испытаний III относительно 1/5 расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100 1 даН/м = 1 кг/м

Изделия из нержавеющей стали

Изделия с гладкой поверхностью
Окантованные кромки бортов
Стандартное исполнение — Нержавеющая сталь 304

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
—	I4KG60.075.080	60	75	0,800	3000	1,400	30		м
—	I4KG60.100.080	60	100	0,800	3000	1,500	30		м
—	I4KG60.150.080	60	150	0,800	3000	1,830	30		м
—	I4KG60.200.080	60	200	0,800	3000	2,170	30		м
—	I4KG60.300.080	60	300	0,800	3000	2,770	30		м
—	I4KG60.400.100	60	400	1,000	3000	4,460	30		м
—	I4KG60.500.100	60	500	1,000	3000	5,260	30		м
—	I4KG60.600.100	60	600	1,000	3000	6,130	30		м
Для монтажа с:
—	I4V60.200	50	200	—	—	0,080	48		шт.

График допустимых нагрузок
График действителен для I4KG60. В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 / 10.3.3, вид испытаний III относительно 1/5 расстояния между опорами.
F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100 1 даН/м = 1 кг/м

Изделия из нержавеющей стали

Телескопические концы
Продольная и поперечная перфорация Окантованные кромки бортов
Стандартное исполнение — Нержавеющая сталь 304
График допустимых нагрузок
График действителен для I4KBSI60. В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 / 10.3.3, вид испытаний III относительно 1/5 расстояния между опорами.
F = максимально допустимая нагрузка (даН/м)
L = расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100 1 даН/м = 1 кг/м

HD	Артикул	C мм	N мм	KœL мм	2 мм	кг/м	u	Наличие на складе	Ед. изм.
—	I4KBSI60.075.080	60	75	0,800	3000	1,200	3	P	м
—	I4KBSI60.100.080	60	100	0,800	3000	1,300	3	P	м
—	I4KBSI60.150.080	60	150	0,800	3000	1,600	3	P	м
—	I4KBSI60.200.080	60	200	0,800	3000	1,900	3	P	м
—	I4KBSI60.300.080	60	300	0,800	3000	2,400	3	P	м
—	I4KBSI60.400.100	60	400	1,000	3000	3,700	3		м
—	I4KBSI60.500.100	60	500	1,000	3000	4,500	3		м
—	I4KBSI60.600.100	60	600	1,000	3000	5,300	3		м
Для монтажа с:
—	KBV	—	—	—	—	0,010	96	P	шт.

Изделия из нержавеющей стали

%28%d1%82%d0%b5%d1%80%d0%bc%d0%b8%d0%bd%d0%be%d0%bb%d0%be%d0%b3%d0%b8%d1%8f%20%d0%ba%d1%80%d1%83%d0%bf%d0%bd%d0%b5%d0%b9%d1%88%d0%b5%d0%b3%d0%be%20%d0%bf%d1%80%d0%be%d0%b8%d0%b7%d0%b2%d0%be%d0%b4%d0%b8%d1%82%d0%b5%d0%bb%d1%8f%20%d0%ba%d0%b0%d0%b1%d0%b5%d0 — с русского на все языки

Все языкиАбхазскийАдыгейскийАфрикаансАйнский языкАканАлтайскийАрагонскийАрабскийАстурийскийАймараАзербайджанскийБашкирскийБагобоБелорусскийБолгарскийТибетскийБурятскийКаталанскийЧеченскийШорскийЧерокиШайенскогоКриЧешскийКрымскотатарскийЦерковнославянский (Старославянский)ЧувашскийВаллийскийДатскийНемецкийДолганскийГреческийАнглийскийЭсперантоИспанскийЭстонскийБаскскийЭвенкийскийПерсидскийФинскийФарерскийФранцузскийИрландскийГэльскийГуараниКлингонскийЭльзасскийИвритХиндиХорватскийВерхнелужицкийГаитянскийВенгерскийАрмянскийИндонезийскийИнупиакИнгушскийИсландскийИтальянскийЯпонскийГрузинскийКарачаевскийЧеркесскийКазахскийКхмерскийКорейскийКумыкскийКурдскийКомиКиргизскийЛатинскийЛюксембургскийСефардскийЛингалаЛитовскийЛатышскийМаньчжурскийМикенскийМокшанскийМаориМарийскийМакедонскийКомиМонгольскийМалайскийМайяЭрзянскийНидерландскийНорвежскийНауатльОрокскийНогайскийОсетинскийОсманскийПенджабскийПалиПольскийПапьяментоДревнерусский языкПортугальскийКечуаКвеньяРумынский, МолдавскийАрумынскийРусскийСанскритСеверносаамскийЯкутскийСловацкийСловенскийАлбанскийСербскийШведскийСуахилиШумерскийСилезскийТофаларскийТаджикскийТайскийТуркменскийТагальскийТурецкийТатарскийТувинскийТвиУдмурдскийУйгурскийУкраинскийУрдуУрумскийУзбекскийВьетнамскийВепсскийВарайскийЮпийскийИдишЙорубаКитайский

Все языкиАнглийскийНемецкийНорвежскийКитайскийИвритФранцузскийУкраинскийИтальянскийПортугальскийВенгерскийТурецкийПольскийДатскийЛатинскийИспанскийСловенскийГреческийЛатышскийФинскийПерсидскийНидерландскийШведскийЯпонскийЭстонскийТаджикскийАрабскийКазахскийТатарскийЧеченскийКарачаевскийСловацкийБелорусскийЧешскийАрмянскийАзербайджанскийУзбекскийШорскийРусскийЭсперантоКрымскотатарскийСуахилиЛитовскийТайскийОсетинскийАдыгейскийЯкутскийАйнский языкЦерковнославянский (Старославянский)ИсландскийИндонезийскийАварскийМонгольскийИдишИнгушскийЭрзянскийКорейскийИжорскийМарийскийМокшанскийУдмурдскийВодскийВепсскийАлтайскийЧувашскийКумыкскийТуркменскийУйгурскийУрумскийЭвенкийскийБашкирскийБаскский

Общие сведения о кабельных лотках

Все чаще встречаются большие объемы кабелей для передачи данных и связи с требованиями к полосе пропускания и пропускной способности, сжатые в ограниченном пространстве. Все это может потребовать надежного кондиционирования воздуха для управления повышением температуры I ² R, не говоря уже о чистом электрическом обогреве и вентиляции, где важным фактором является точный контроль температуры.

Кабельный лоток — замечательно эффективный инструмент, используемый для управления всеми этими проводами. С заземленным металлическим барьером вдоль центральной линии для разделения силовой проводки и кабелей передачи данных / связи, один большой кабельный лоток может прокладывать большой объем проводки.Это предотвращает возможность неорганизованной массы проводников, которую трудно отследить, когда необходимо произвести изменения или локализовать неисправности.

Следует отметить разницу между кабельными лотками и кабелепроводами. NEC заявляет, что система кабельных лотков — это блок или совокупность блоков или секций и связанных с ними фитингов, образующих конструктивную систему, используемую для надежного крепления или поддержки кабелей и кабельных каналов. При этом кабельные каналы обычно монтируются на стене в комнате, где заканчиваются силовые и коммуникационные кабели.Кабельные лотки обычно располагаются над полом или под фальшполом, но несут открытую проводку. Они используются для разводки кабелей от источника до точки использования.

Кабельный лоток для проходки через стены.

Если объект находится в одной комнате, обычно кабельный лоток устанавливают по периметру рабочего пространства. (Прямоугольные фитинги легко доступны.) Обычно они устанавливаются достаточно высоко, чтобы рабочие могли проходить под ними, не наклоняясь, но не настолько высоко, чтобы они располагались достаточно близко к потолку, чтобы ограничить доступ.Это в первую очередь предполагает достаточно высокие потолки.

Поскольку кабельный лоток следует по периметру комнаты, проводники питания и данных могут входить и выходить в различных местах, а затем перемещаться по кабельному каналу к точкам использования. Для дорожек качения, оканчивающихся на лотке, указанный зажим или адаптер для кабельного лотка прикрепляет дорожку к системе кабельного лотка.

Кабельные лотки доступны в большом разнообразии размеров, стилей (включая лестницы, вентилируемые желоба, вентилируемые каналы, сплошное дно и аналогичные конструкции) и материалов, металлических или неметаллических.Если кабельный лоток изготовлен из токопроводящего материала, он является одним из разрешенных типов заземляющих проводов оборудования. Там, где секции соединяются болтами, краску следует соскрести и установить перемычки для обеспечения непрерывности заземления.

Лестничные лотки обычно используются там, где есть большие пучки или более тяжелые кабели. Лестничный кабельный лоток имеет две боковые направляющие, соединенные поперечинами или перекладинами. Ступеньки служат удобными якорями для привязки кабелей. Лоток для желоба представляет собой сборную конструкцию, состоящую из вентилируемого днища с боковыми направляющими.Лоток с вентилируемым желобом поддерживает кабели лучше, чем лоток лестничного типа, но дополнительная поддержка не имеет значения.

При прокладке оптоволоконных кабелей часто используются кабельные лотки со сплошным дном, поскольку провисание оптоволоконных кабелей может снизить производительность системы. Однако главным аргументом в пользу выбора лотков с твердым дном является уменьшение электромагнитных / радиочастотных помех или наличие чувствительных схем.

Когда аппаратная обслуживает как компьютерное, так и телекоммуникационное оборудование, часто устанавливаются системы кабельных лотков под полом.В кабельных лотках допускаются одиночные проводники без оболочки и сращивания. Кроме того, NEC заявляет, что кабельный лоток разрешен для служебных проводов, фидеров, ответвлений, цепей связи, цепей управления и цепей сигнализации. Эти требования, а также разрешенное и недопустимое использование, а также другие спецификации и детали конструкции и установки включены в статью 392 NEC.

Институт кабельных лотков

Вопрос: Можно ли прокладывать механические коммунальные трубопроводы или трубки, содержащие воду или сжатый воздух, в кабельных лотках с электрическими кабелями?

Ответ: Нет.Кабельные лотки — это опорная система для электрических кабелей, силовых, сигнальных и коммуникационных, а также волоконно-оптических кабелей. Раздел 300.8 NEC не разрешает использование каких-либо труб, труб или аналогичных устройств для воды, воздуха, газа, дренажа, пара или любых других услуг, кроме электрических, в кабельных каналах или кабельных лотках, содержащих электрические проводники.

Вопрос: Я занимаюсь разработкой руководящих принципов для фальшполов на объектах связи и планирую обязать прокладывать все кабели под фальшполами на кабельных лотках соответствующего типа.Известны ли вам какие-либо отраслевые стандарты, которые могут предписывать использование кабельных лотков под фальшполами, особенно силовых и сигнальных кабелей?

Ответ: Нам неизвестен такой промышленный стандарт, но кабельные лотки предлагают значительные преимущества для этого типа установки, а также для других компьютерных, телекоммуникационных и силовых установок. В телекоммуникационной отрасли очень активно используются кабельные лотки.

Вопрос: На многих наших объектах мы используем кабельные лотки лестничного типа для электромонтажа.Есть ли у вас какая-либо информация о рекомендуемых расстояниях для установки кабельных лотков этого типа?

Ответ: NEC не имеет определенного пространства для установки, но указывает в разделе 392.6 (H), что кабельные лотки должны быть открытыми и доступными. Стандарт связи TIA / EIA-569 рекомендует не менее 12 дюймов над кабельным лотком.

Вопрос: Существуют ли обязательные правила заземления кабельного лотка, используемого только для телефонного кабеля? Подрядчик только что установил у меня новую телефонную систему и использовал кабельные лотки в коммутаторе.Я не видел никаких намеренных попыток заземлить систему. Наша существующая система кабельных лотков прочно скреплена и заземлена. Если это нарушение кодекса, не могли бы вы направить меня к публикации?

Ответ: Системы с низким энергопотреблением могут не требовать заземления на случай поражения электрическим током или дуги, но должны быть заземлены на случай шума, молниезащиты и электромагнитных помех. См. Технический бюллетень CTI № 15 и раздел 4.7 NEMA VE -2.

Вопрос: Существуют ли какие-либо требования к разделению и разделению различных типов кабелей (т.е.е. Электроэнергия, приборы, сигналы, телекоммуникации и т. Д.) В системах кабельных лотков?

Ответ: Да, есть правила NEC. КИП, сигнальные и телекоммуникационные кабели должны быть отделены от силовых кабелей. Существуют требования NEC, но также и для шумов и электромагнитных наводок от соседних силовых кабелей. Это может быть выполнено с помощью отдельной системы кабельных лотков или разделителя внутри кабельного лотка.

Раздел 392.6 (E) NEC указывает, что в одном кабельном лотке разрешается использовать многожильные кабели с номинальным напряжением 600 В или меньше, однако необходимо разделение силовых и управляющих кабелей, как указано в других разделах NEC, а также из-за перекрестных помех.Раздел 392.6 (F) NEC устанавливает критерии для кабелей с номинальным напряжением более 600 В. В кабельных лотках обычно используются кабели типа TC (артикул 336), PLTC (артикул 725), ITC (статья 727), MC (статья 336) и кабели связи (800-52 (d)), MI (статья 332). . Системы пожарной сигнализации (артикул 760), аварийные системы (артикул 700), оптоволоконные кабели (артикул 770) и искробезопасность (раздел 504-30). Требования в этих разделах сложные. Мы обсудим их подробно и общую проблему шума в следующей программе CableGram.

Требования к кабелям с наружной металлической броней ниже, чем к кабелям с пластиковой оболочкой. Общее правило — отделить кабели связи, управления, сигналов и КИП от силовых кабелей. Силовые кабели включают питание двигателя на 460 В, питание на 120 В и цепи освещения. Обратите внимание, что цепи на 120 В могут создавать шум. Как правило, расстояние в два дюйма является минимальным, но отдельная цепь и кабель являются определяющими факторами в отдельных требованиях.

Вопрос: Какие типы кабелей можно прокладывать в системах кабельных лотков?

Ответ: Типы кабелей, разрешенные NEC 2005 года, указаны в Разделе 392.Разрешено 3 вида использования, (а) Способы подключения. В их числе:

Кабель лотка питания и управления (тип TC) — NEC, статья 336
Кабель лотка с ограничением мощности (тип PLTC) — разделы NEC 725-61? И 725.82 (E) Кабель лотка для инструментов (тип ITC) — статья 727 NEC
Волоконно-оптические кабели — Артикул 770
Проводники цепи пожарной сигнализации — Артикул 760
Кабели связи — Артикул 800
Кабель с минеральной изоляцией (MI) — артикул 332
Кабель в металлической оболочке (MC) — Артикул 330

и другие кабели, в том числе специально одобренные для прокладки в кабельных лотках.Кабели среднего напряжения (тип MV) и одножильные кабели сечением 1/0 и более допускаются с некоторыми ограничениями на промышленных предприятиях, где установку обслуживает квалифицированный персонал.

Соответствующий технический бюллетень

% PDF-1.4 % 334 0 объект > эндобдж xref 334 79 0000000016 00000 н. 0000001931 00000 н. 0000002089 00000 н. 0000002145 00000 н. 0000002176 00000 п. 0000003481 00000 н. 0000003717 00000 н. 0000003800 00000 н. 0000003924 00000 н. 0000003998 00000 н. 0000004115 00000 п. 0000004180 00000 н. 0000004266 00000 н. 0000004368 00000 н. 0000004433 00000 н. 0000004550 00000 н. 0000004615 00000 н. 0000004729 00000 н. 0000004794 00000 н. 0000004896 00000 н. 0000004961 00000 н. 0000005061 00000 н. 0000005126 00000 н. 0000005232 00000 н. 0000005297 00000 н. 0000005399 00000 н. 0000005464 00000 н. 0000005574 00000 н. 0000005638 00000 п. 0000005747 00000 н. 0000005810 00000 н. 0000005873 00000 н. 0000005914 00000 н. 0000006018 00000 н. 0000006138 00000 н. 0000006258 00000 н. 0000006378 00000 п. 0000006498 00000 н. 0000006618 00000 н. 0000006738 00000 н. 0000006858 00000 н. 0000006978 00000 п. 0000007098 00000 н. 0000007218 00000 н. 0000007375 00000 н. 0000007398 00000 н. 0000015762 00000 п. 0000015785 00000 п. 0000024760 00000 п. 0000024783 00000 п. 0000032889 00000 н. 0000032996 00000 н. 0000033108 00000 п. 0000034455 00000 п. 0000034478 00000 п. 0000041733 00000 п. 0000041756 00000 п. 0000049532 00000 п. 0000049555 00000 п. 0000056754 00000 п. 0000056777 00000 п. 0000063826 00000 п. 0000063849 00000 п. 0000071010 00000 п. 0000071089 00000 п. 0000071167 00000 п. 0000071244 00000 п. 0000071322 00000 п. 0000071385 00000 п. 0000071448 00000 п. 0000071512 00000 п. 0000071577 00000 п. 0000071642 00000 п. 0000071707 00000 п. 0000071772 00000 п. 0000071837 00000 п. 0000071902 00000 п. 0000002233 00000 н. 0000003458 00000 н. трейлер ] >> startxref 0 %% EOF 335 0 объект > эндобдж 336 0 объект > эндобдж 337 0 объект [ 338 0 руб. ] эндобдж 338 0 объект > / F 181 0 R >> эндобдж 411 0 объект > транслировать Hb«a`l Ȁ

Бесплатные карточки о Кодексе и Практике 4

Вопрос	Ответ
1.Система кабельных лотков определяется как система кабельных каналов и связанных с ними фитингов, используемых для надежного закрепления или поддержки кабелей. T / F	False
2. Материалы кабельного лотка включают ___. (алюминий, нержавеющая сталь, предварительно оцинкованная сталь, горячеоцинкованная сталь, все вышеперечисленное)	все вышеперечисленное
3. ___ определяет требования к кабельным лоткам из стекловолокна и связанным с ними фитингам, предназначенным для использования в соответствии с в соответствии с требованиями NEC	NEMA FG1
4 A __ представляет собой сборную металлическую конструкцию, состоящую из двух продольных боковых направляющих, соединенных отдельными поперечными элементами	кабельный лоток лестницы
5.Кабельные лотки, содержащие проводники с номинальным напряжением более 600 В, должны иметь постоянную, разборчивую предупреждающую надпись с надписью «ОПАСНО — ВЫСОКОЕ НАПРЯЖЕНИЕ — ДЕРЖАТЬ», размещенную на видном месте на всех кабельных лотках. T / F	True
6. Кабельный лоток с отверстиями на дне, достаточными для прохода воздуха и использующий 75% или менее плоской поверхности для поддержки кабелей, известен как ___	с вентилированием. кабельный лоток
7.Крышки для кабельных лотков, как правило, должны устанавливаться __ (в вертикальном проходе лотка, доступном для пешеходов и транспортных средств, где падающие предметы могут повредить кабели, на открытом воздухе, все)	A, & B
8. Каждый фитинг кабельного лотка должен быть отмеченным, каким из следующего (название производителя или товарный знак, тип материала, «ПРЕДУПРЕЖДЕНИЕ НЕ ИСПОЛЬЗУЙТЕ В КАЧЕСТВЕ ТУРИЗМА, ЛЕСТНИЦЫ ИЛИ ОПОРЫ ДЛЯ ПЕРСОНАЛА. ИСПОЛЬЗУЙТЕ ТОЛЬКО В КАЧЕСТВЕ МЕХАНИЧЕСКОЙ ПОДДЕРЖКИ КАБЕЛЕЙ …. или ничего.	А, В и С
9.В NEMA VE 2 рассматривается, какое из следующего (погрузочно-разгрузочные работы, грузоподъемность, техническое обслуживание, модификация, транспортировка, хранение)	все, кроме не грузоподъемности
10. Как правило, длины прямых участков кабельного лотка производятся в следующих случаях: длины (10 футов, 12 футов, 20 футов, 24 футов, 25 футов)	12 футов и 24 футов
11. Алюминий часто является предпочтительным материалом для установки кабельных лотков, поскольку он __ (в некоторых случаях устойчив к коррозии). окружающей среды, легкий, имеет высокое отношение прочности к массе, не требует обслуживания, немагнитен)	все
12.фитинги подлежат номинальной нагрузке NEMA / CSA T / F	False
13. Предварительное цинкование является наиболее широко используемым покрытием для стальных кабельных лотков. T / F	False
14. Если система кабельных лотков будет подвергаться тепловому расширению и сжатию, при установке необходимо учитывать расширительные соединительные пластины T / F	True
15. Отклонение не -металлический кабельный лоток может подвергаться неблагоприятному воздействию ___	повышенных температур
16.Прямые опоры кабельного лотка при непрерывном проходе должны соответствовать правилу __. (1/4, 1/3, 1/2, 1/1)	1/4
17. NEMA VE 1 предоставляет следующие сведения для металлических лотков и соответствующей арматуры (электрическая целостность соединений, длина, Грузоподъемность, техническое обслуживание, расстояние между перекладинами, ширина)	все, кроме без обслуживания
18. Сборная металлическая конструкция, состоящая из цельной вентилируемой нижней части или сплошной нижней секции канала, или обоих, не более шести дюймов в ширину. описывает ___	канальный кабельный лоток
19.Что означает обозначение класса нагрузки / пролета NEMA 12A	, если это 2 пролета A, это означает, что вы должны поддерживать каждые 12 футов.
20. Модификации Fiel, такие как обрезанные концы, сделанные на горячеоцинкованном кабельном лотке, который используется на открытом воздухе, потребуют подкраски T / F	True
21. Внутренний радиус фитинга, используемого для изменить направление, горизонтальное или вертикальное, может быть __ (12 дюймов, 24 «36» 48 «, любое из указанных выше)	любое из указанных выше
22.NEC 392.60 позволяет использовать стальные и алюминиевые кабельные лотки в качестве заземляющих проводов оборудования до __ (множественный выбор	все вышеперечисленное
23. Оголенный медный электрический заземляющий проводник кабеля может использоваться в алюминиевом кабельном лотке или на нем.	Неверно
24. Если кабели с номинальным напряжением 600 В или менее устанавливаются в одном лотке с кабелем с номинальным напряжением более 600 В, необходимо установить ___ для разделения кабелей, если только кабели с номинальным напряжением более 600 В не относятся к типу MC ( множественный выбор	прочный фиксированный барьер из материала, совместимого с кабельным лотком
25.Найдите документ, в котором представлена подробная информация о сверлении отверстий для установки соединительных пластин в кабельном лотке, вырезанном на месте (NEC, NEMA FG1, NEMA VE1, NEMA VE2	NEMA VE 2
26. места опор для фитингов кабельных лотков (NEC, NEMA FG1, NEMA VE1, NEMA VE2)	NEMA VE 1
27. Опоры для систем кабельных лотков должны обеспечивать прочность и рабочие нагрузки, достаточные для удовлетворения требований к нагрузке кабеля система проводки лотка, включая нагрузки, связанные с ___ (лед, снег, добавление кабелей в будущем, ветер)	лед, снег, добавление кабелей в будущем, ветер
28.Необходимо учитывать общую разницу между минимальной зимней и максимальной летней температурой, которой может подвергаться система кабельных лотков, с учетом теплового расширения и сжатия. T / F	True
29. Определите тип соединительной пластины, которая должна использоваться для учета теплового расширения и сжатия системы кабельных лотков. (регулируемый, расширение, уменьшение смещения, понижение)	Расширение
30. Определите разделы NEC, в которых рассматриваются разрешенные и запрещенные виды использования (392.1 и 392,2; 392.10 и 392.12; 392,18 и 392,20; 392.22 и 392.30)	392.10 и 392.12)

Системы поддержки кабельных лотков — Cableorganizer.com

Системы кабельных лотков для любой среды и тип кабеля

Системы кабельных лотков — идеальное решение для передачи больших объемов электроэнергии. или кабели передачи данных над головой или под полом. Эти системы, также известные как корзины, кабельные каналы или кабельные лестницы, предназначены как для прокладки, так и для поддержки жизненно важной проводки.Системы кабельных лотков варьируются от простых до индивидуализированных, поэтому неплохо знать, что вы приложение требует, прежде чем вы начнете делать покупки. Вот краткое изложение некоторых основные стили лотков и то, для чего они лучше всего подходят …

Кабельные лотки корзины

Эти лотки получили свое название от того, что выглядят как длинные корзины из провод. Подносы-корзины могут быть установлены вдоль стен, подвешены к потолку и даже работать под фальшполом, который часто встречается в центрах обработки данных и других объектах.Их «открытая» структура позволяет воздуху легко проходить сквозь них и гарантирует, что кабели остаются хорошо вентилируемыми и прохладными, предотвращая сбои, связанные с нагревом. Как правило, они сделаны из стали и бывают разной отделки, в том числе порошковой. покрытие и цинкование.

Системы прокладки твердых кабелей из ПВХ

Разработанный с учетом чувствительных к изгибу оптоволоконных кабелей, определяющие особенности Поддоны из ПВХ — это их сплошной пол и боковые стенки. В отличие от кабельных лотков корзиночного типа, которые между каждой проволочной перекладиной есть промежутки, они открыты только сверху, а их гладкая, прочная укладка создает идеально ровную опорную систему, которая гарантирует тонкие волокна не провисают и не защемляются под острыми углами.

Кабельные лотки из стекловолокна

полностью непроводящие, поэтому их не нужно заземлен в соответствии с электрическими нормами. Они легкие, прочные, не будут мешают сигналам и часто в разы более устойчивы к ультрафиолетовому излучению, коррозии и химикатов, чем сопоставимые металлические лотки.

Подносы для змей

Тип лотка для корзины, лотки Snake Trays могут сгибаться и изгибаться в самых разных направлениях, чтобы приспособиться к изгибам и поворотам ваших сетевых кабелей.В установщик может согнуть их вручную, не вырезая перекладины и не используя никаких специальных инструменты, что делает их очень удобными.

Теперь, когда вы познакомились с системами кабельных лотков, возможно, вас заинтересует некоторое дальнейшее чтение. Проверить вместимость кабельных лотков и диаграмму нагрузки, как убедиться, что ваш кабели остаются совместимыми и соответствуют действующим стандартам, и как решить проблему Цинковые усы.

392-кабельные лотки | Solar365

Стол 392.3 (A) Способы подключения

392.1 Область применения. В этой статье рассматриваются системы кабельных лотков, в том числе лестницы, вентилируемые желоба, вентилируемые каналы, сплошное дно и другие подобные конструкции.

FPN: Для получения дополнительной информации о кабельных лотках см. ANSI / NEMA-VE 1-1998, Системы металлических кабельных лотков; NEMA-VE 2-1996, Руководство по установке металлического кабельного лотка; и NEMA-FG-1998, Системы неметаллических кабельных лотков.

392,2 Определение.

Система кабельных лотков.Узел или совокупность узлов или секций и связанных с ними фитингов, образующих конструктивную систему, используемую для надежного крепления или поддержки кабелей и дорожек качения.

392,3 Разрешенное использование. Кабельный лоток разрешается использовать в качестве опорной системы для служебных проводов, фидеров, ответвлений, цепей связи, цепей управления и цепей сигнализации. Установка кабельных лотков не должна ограничиваться промышленными предприятиями. При воздействии прямых солнечных лучей изолированные проводники и кабели в оболочке должны быть идентифицированы как устойчивые к солнечному свету.Кабельные лотки и связанная с ними арматура должны быть идентифицированы для использования по назначению.

(A) Способы подключения. Способы подключения в таблице

392,3 (A) разрешается устанавливать в системах кабельных лотков
в условиях, описанных в соответствующих статьях и разделах
.

Метод подключения Артикул

Армированный кабель 320

Кабели CATV 820

Кабельные каналы кабельного телевидения 820

Кабели классов 2 и 3 725

Кабели связи 800

Кабельные каналы связи 800

Электрометаллические трубки 358

Трубы электрические неметаллические 362

Кабели пожарной сигнализации 760

Гибкая металлическая трубка 348

Гибкая металлическая трубка 360

Кабель измерительного лотка 727

Промежуточный металлический трубопровод 342

Герметичный гибкий металлический трубопровод 350

Герметичный гибкий неметаллический трубопровод 356

Кабель в металлической оболочке 330

Кабель с минеральной изоляцией и металлической оболочкой 332

Многожильный служебно-вводной кабель 338

Многопроводный подземный фидер и 340

кабель ответвительный

Широкополосная связь через сеть 830

кабеля

Кабель в неметаллической оболочке 334

Кабель пожарной сигнализации без ограничения мощности 760

Волоконно-оптические кабели 770

Кабельные каналы для оптического волокна 770

Прочие многожильные контрольные, сигнальные или силовые кабели заводской сборки, специально одобренные для прокладки в кабельных лотках

(B) На промышленных предприятиях.Способы подключения, указанные в таблице 392.3 (A), должны быть разрешены для использования на любом промышленном предприятии при условиях, описанных в соответствующих статьях. Только на промышленных предприятиях, где условия обслуживания и надзора гарантируют, что только квалифицированный персонал обслуживает установленную систему кабельных лотков, любой из кабелей, указанных в пунктах 392.3 (B) (1) и (B) (2), разрешается устанавливать в лестнице. , вентилируемый желоб, сплошное дно или вентилируемый желоб для кабеля.

(1) Одинарные проводники.Однопроводные кабели разрешается устанавливать в соответствии с (B) (1) (a) — (B) (1) (c).

(a) Одножильный кабель должен иметь диаметр 1/0 AWG или больше, а его тип должен быть указан и отмечен на поверхности для использования в кабельных лотках. Если одножильные кабели от 1/0 AWG до 4/0
AWG устанавливаются в кабельный лоток лестницы, максимально допустимое расстояние между перекладинами кабельного лотка лестницы должно составлять 225 мм (9 дюймов).

(b) Сварочные кабели должны соответствовать положениям Статьи 630, Часть IV.

(c) Одиночные проводники, используемые в качестве заземляющих проводов оборудования, должны быть изолированы, покрыты или неизолированы, и они должны быть 4 AWG или больше.

(2) Среднее напряжение. Одно- и многожильные кабели среднего напряжения должны быть кабеля типа MV. Одинарные жилы должны быть установлены в соответствии с

392,3 (В) (1).

Кабели управления в кабельных лотках

Кабельные лотки могут быть очень удобным способом транспортировки большого количества сигнальных, коммуникационных и контрольных кабелей, а также других кабелей из одного места на объекте в другое.Однако, если предполагается использование кабельных лотков, необходимо соблюдать некоторые особые требования.

Кабельный лоток, как определено в разделе 392.2 Национального электротехнического кодекса 2002 ( NEC ), представляет собой блок или сборку блоков (обычно называемых секциями) и связанных с ними фитингов, которые образуют конструктивную систему, используемую для надежного крепления или поддерживающие кабели и кабельные каналы.

Раздел 392.3 охватывает использование кабельных лотков и разрешает использование кабельных лотков в качестве вспомогательной системы для проводников питания, фидеров и ответвлений.Кабельные лотки могут также поддерживать проводники цепей связи, управления и сигнализации.

Статья, посвященная кабельным лоткам и требованиям к их установке, была перенесена из статьи 318 в NEC от 1999 года в новую статью 392 в NEC от 2002 года. Кабельные лотки не ограничиваются промышленными объектами и могут быть установлены как в коммерческих, так и в жилых помещениях.

Большинство кабелей управления или сигнализации представляют собой многожильные кабели с небольшими проводниками, такими как No.18 AWG, 16 AWG, 14 AWG, 12 AWG и т. Д. В отличие от силовых проводов, эти низковольтные или сигнальные кабели обычно пропускают небольшой или ограниченный электрический ток; поэтому любое расстояние между проводниками в кабеле не критично. Обычно не требуется прокладывать кабели управления или сигнализации в один ряд в нижней части кабельного лотка, чтобы обеспечить отвод тепла, как это делается для силовых кабелей.

Важнейшей частью установки низковольтных или сигнальных кабелей в кабельный лоток является расчет размеров кабельного лотка без превышения его максимально допустимого заполнения площади поперечного сечения.Хотя в Разделе 392.9 рассматриваются другие применения, такие как комбинации силовых, управляющих и / или сигнальных кабелей, только два раздела: Раздел 392.9 (B) для лотков с лестницей и вентилируемым желобом и Раздел 392.9 (D) для кабельных лотков со сплошным дном. будет обсуждаться здесь.

Раздел 392.9 (B) касается только многожильных управляющих и / или сигнальных кабелей в лестничных лотках или лотках с вентилируемым желобом. Сумма площадей поперечного сечения кабелей в кабельном лотке с лестницей или вентилируемым желобом, имеющая полезную внутреннюю глубину 6 дюймов или меньше, не должна превышать 50 процентов внутренней площади поперечного сечения кабельного лотка.Глубина 6 дюймов должна использоваться для расчета допустимой внутренней площади поперечного сечения любой лестницы или вентилируемого желоба кабельного лотка с полезной внутренней глубиной более 6 дюймов. Лоток глубиной 6 дюймов и шириной 12 дюймов будет иметь внутреннюю площадь поперечного сечения 72 квадратных дюйма, а заполнение кабеля не может превышать 50 процентов или 36 квадратных дюймов. Кабельный лоток глубиной 7 дюймов и шириной 12 дюймов также будет иметь максимальное заполнение лотка в 36 квадратных дюймов.

Раздел 392.9 (D) касается многожильных управляющих или сигнальных кабелей в кабельном лотке со сплошным дном.При использовании лотка со сплошным дном сумма площадей поперечного сечения кабелей в кабельном лотке с полезной внутренней глубиной 6 дюймов или меньше не должна превышать 40 процентов внутренней площади поперечного сечения кабельного лотка. . Глубина 6 дюймов должна использоваться для расчета допустимой внутренней площади поперечного сечения любого кабельного лотка со сплошным дном, имеющего полезную внутреннюю глубину более 6 дюймов. Лоток глубиной 6 дюймов и шириной 12 дюймов будет иметь внутреннюю площадь поперечного сечения 72 квадратных дюйма, а заполнение кабеля не может превышать 40 или 28 процентов.8 квадратных дюймов. Кабельный лоток глубиной 7 дюймов и шириной 12 дюймов также будет иметь максимальное заполнение лотка 28,8 квадратных дюйма.

Например, предположим, что имеется 100 многожильных контрольных кабелей с 30 проводниками № 14 с ПВХ изоляцией в каждом кабеле, установленном в кабельный лоток со сплошным дном. Изготовитель кабеля указывает номинальный внешний диаметр каждого кабеля 1,035 дюйма.

Диаметр необходимо преобразовать в квадратный дюйм. Формула для преобразования: площадь круга (квадратные дюймы) умноженная на квадрат (диаметр, деленный на 2) или 0.7854 x внешний диаметр кабеля в квадрате. Подставляя в формулу, 0,7854 x 1,035 дюйма x 1,035 дюйма = 0,8413 квадратных дюймов x 100 кабелей = 84,13 квадратных дюйма.

Кабельный лоток глубиной 6 дюймов, шириной 36 дюймов = 216 квадратных дюймов x 40 процентов = 86,4 квадратных дюйма обеспечит лоток необходимого размера для размещения 100 кабелей. Если использовалась лестница или вентилируемый лоток для кабеля, допустимое заполнение увеличивается до 50 процентов, и можно использовать лоток шириной 6 на 30 дюймов.

Виды креплений кабельных лотков к металлоконструкциям

Инструменты для монтажа кабельных лотков

Порядок монтажа кабельных лотков на металлоконструкции

Особенности крепления лотков к различным металлоконструкциям

Крепление к фермам

Монтаж на профнастил

Крепление к балкам

Типичные ошибки при монтаже кабельных лотков

Требования безопасности при монтаже

Проверка качества монтажа кабельных лотков

Рекомендации по эксплуатации кабельных трасс

Крепление кабельных лотков — инструкции от ОСТЕК

Крепление лотков к потолочным подвесам

Металлоконструкции для кабельных трасс | Металлоконструкции ЛЭП

Для прокладки кабельной линии или трассы используются следующие виды металлоконструкций:

Серия «СТАНДАРТ»

Монтаж кабельного лотка на высоте цены Санкт-Петербург

Монтаж кабельных лотков цены

Как мы работаем:

Крепление лотков к фермам — Домострой

Крепление лотка к стене

Преимущества использование полок и кронштейнов:

Крепление лотка к потолку и потолочным конструкциям

Рекомендации при способе крепления лотка на потолочные стойки:

Рекомендации по использованию перфорированной стальной ленты:

Об использовании шпилек и монтажного профиля:

Крепление лотка к полу

Крепление лотков к потолочным подвесам

Кабельный лоток лестничного типа DAVID HDKSR60

Общие сведения о кабельных лотках

Институт кабельных лотков

Бесплатные карточки о Кодексе и Практике 4

Системы поддержки кабельных лотков — Cableorganizer.com

Системы кабельных лотков для любой среды и тип кабеля

Кабельные лотки корзины

Системы прокладки твердых кабелей из ПВХ

Подносы для змей

392-кабельные лотки | Solar365

392,2 Определение.

(A) Способы подключения. Способы подключения в таблице

Метод подключения Артикул

(1) Одинарные проводники.Однопроводные кабели разрешается устанавливать в соответствии с (B) (1) (a) — (B) (1) (c).

(2) Среднее напряжение. Одно- и многожильные кабели среднего напряжения должны быть кабеля типа MV. Одинарные жилы должны быть установлены в соответствии с

Кабели управления в кабельных лотках

Похожие записи

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

Новорожденный какает слизью: причины появления слизи в кале грудничка

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий Отменить ответ
