Крепление кабельных лотков — инструкции от ОСТЕК

Крепление лотков к потолочным подвесам

Крепление лотка OSTEC к С-подвесу потолочному СПП

Способ крепления Подвеса (1) к потолку выбирается в зависимости от материала потолка и расчетной нагрузки. Лоток (2)  укладывается  на полку закреплённого Подвеса (1) и фиксируется Винтом (3) и гайкой.

Для соединения лотка с подвесом используется:
ВМ610 Винт М6х10 — 1 шт.
ГМ6СБ Гайка М6 со стопорным буртиком — 1 шт.












Крепление лотка OSTEC к С-подвесу потолочному СППУ

Способ  крепления  Подвеса  (1)  к  потолку  выбирается  в зависимости от материала потолка и расчетной нагрузки. Лоток (2)    укладывается    на  полку  закреплённого  Подвеса  (1)  и фиксируется двумя Винтами (3) и двумя гайками.

Для соединения лотка с подвесом исполюзуется:
ВМ610 Винт М6х10 — 2 шт.
ГМ6СБ Гайка М6 со стопорным буртиком — 2 шт.








Крепление лотка OSTEC с помошью крюка для подвеса (КППЛ)

Крюк  для  подвеса  проволочного  Лотка  КППЛ (1)  фиксируется двумя  Гайками  (4)  на  Шпильке  (3),  закрепленной  к  потолку. Способ крепления шпильки к потолку выбирается в зависимости от  материала  потолка  и  расчетной  нагрузки.  Лоток (2) подвешивается на Крюк (1) за крайнюю продольную проволоку.














Крепление шпильки к кронштейну потолочному С-образному (КППЛС)

Способ крепления Кронштейна (1) к потолку выбирается в зависимости от материала потолка и расчетной нагрузки. Шпилька (3) фиксируется на Кронштейне (1) двумя Гайками (2).
















Крепление с помощью площадки подвеса проволочного лотка (ПППЛ)

Для крепления лотка требуются две площадки проволочного лотка. Площадки (1) прикладываются с разных сторон одной ячейки, противоположным образом захватывая продольные проволоки в дне Лотка (2). Фиксируются двумя Г айками (4) на Шпильке (3), закреплённой к потолку. Способ крепления шпильки к потолку выбирается в зависимости от материала потолка и расчетной нагрузки.

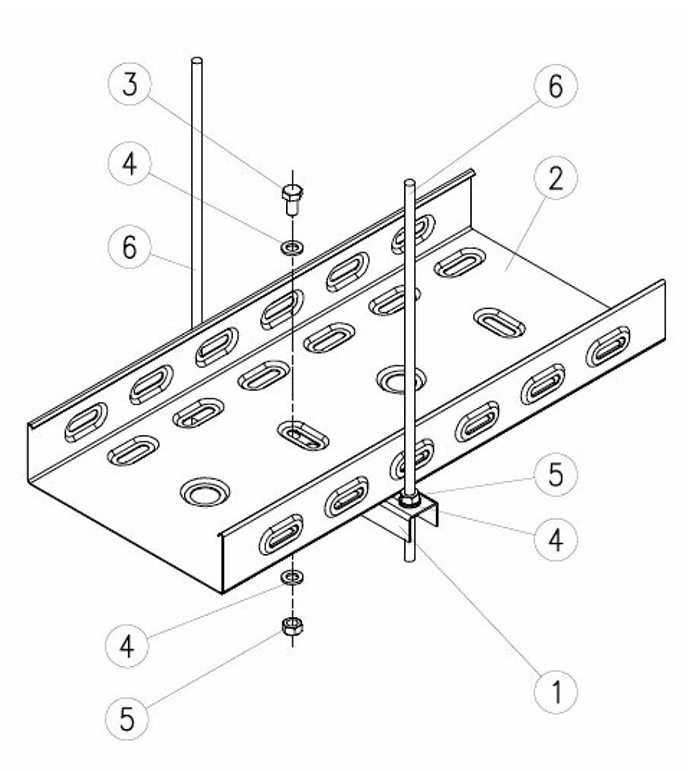

Крепление лотка OSTEC на двух шпильках с использованием профилей монтажных

Профиль режется на ширину укладываемого лотка с запасом по ширине 30-50 мм с каждой стороны для крепления шпилек. Анкера забиваемые устанавливаются на потолок. Верхняя часть обеих шпилек ввинчивается в резьбу анкера до упора. Профили крепятся строго горизонтально путем установки на каждую шпильку двух усиленных шайб и двух гаек – по одной с каждой стороны профиля.


















Крепление лотка OSTEC на одной шпильке с использованием профилей монтажных

Профиль режется на ширину укладываемого лотка. Анкер забиваемый устанавливается на потолок. Верхняя часть шпильки ввинчивается в резьбу анкера до упора. Профили крепятся строго горизонтально путем установки на шпильку двух усиленных шайб и двух гаек – по одной с каждой стороны профиля.




















Крепление лотка OSTEC  на перфоленте

Крепление Лотка (2) на Перфоленте (1) выполняется путём закрепления к потолку предварительно нарезанных и согнутых по форме лотка полос Перфоленты (1).
Перфолента (1) крепится к Лотку (2) Винтами (3) и гайками. Способ крепления к потолку выбирается в
зависимости от материала потолка и расчетной нагрузки.












Крепление лотка OSTEC на струбцине литой СТР

Струбцина (1) фиксируется на несущих металлоконструкциях (4) путём затягивания болта и контргайки, входящих  в комплект . Шпилька (3) для подвеса Лотка (2) продевается в отверстие Струбцины 8-10 мм (1) и фиксируется на определённой высоте двумя отдельными гайками в верхней части струбцины.

Для сборки каждого стыка используются:
ШП8-2 Шпилька ШП8-2 — 1 шт.
ГМ8СБ Гайка М8 со стопорным буртиком — 2 шт.
















Крепление лотка OSTEC с помощью Крепления для профнастила

Для установки Крепления на профилированный лист (2) требуется предварительное сверление или перфорация гребня листа. В гребень помещается верхняя часть Кронштейна (1), в отверстия которой продевается предварительно нарезанная по ширине гребня Шпилька ШП8-2 (3), которая фиксируется на гребне двумя Гайками М8 (4). Шпилька ШП8-2 (3) для подвеса лотка ввинчивается в отверстие струбцины, снабжённое гайкой и фиксируется Гайкой М8 на определённой высоте с нижней стороны Крепления.

Для сборки каждого стыка используются:
ШП8-2 Шпилька ШП8-2 — 1 шт.
ГМ8СБ Гайка М8 со стопорным буртиком — 3 шт.

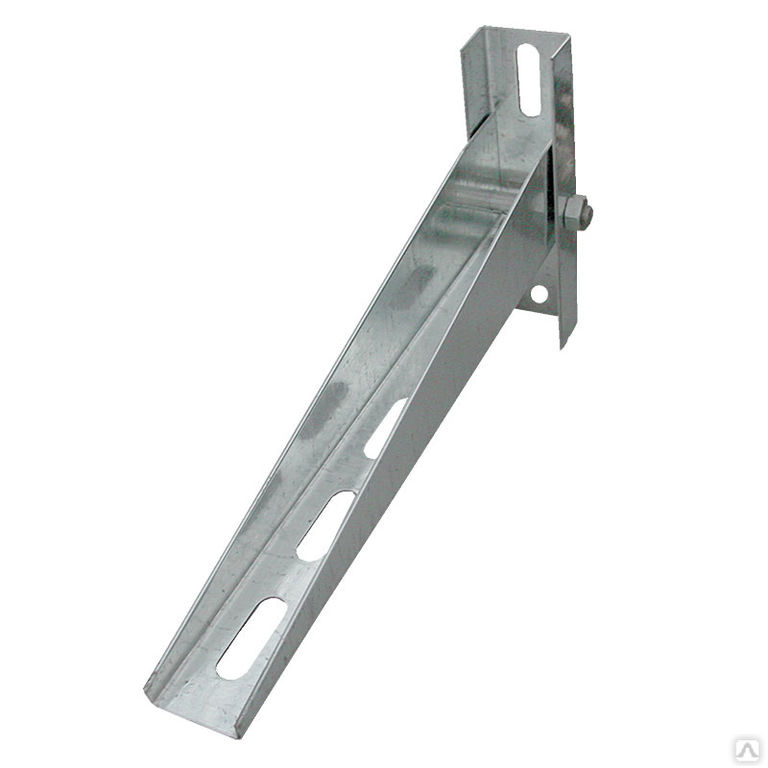

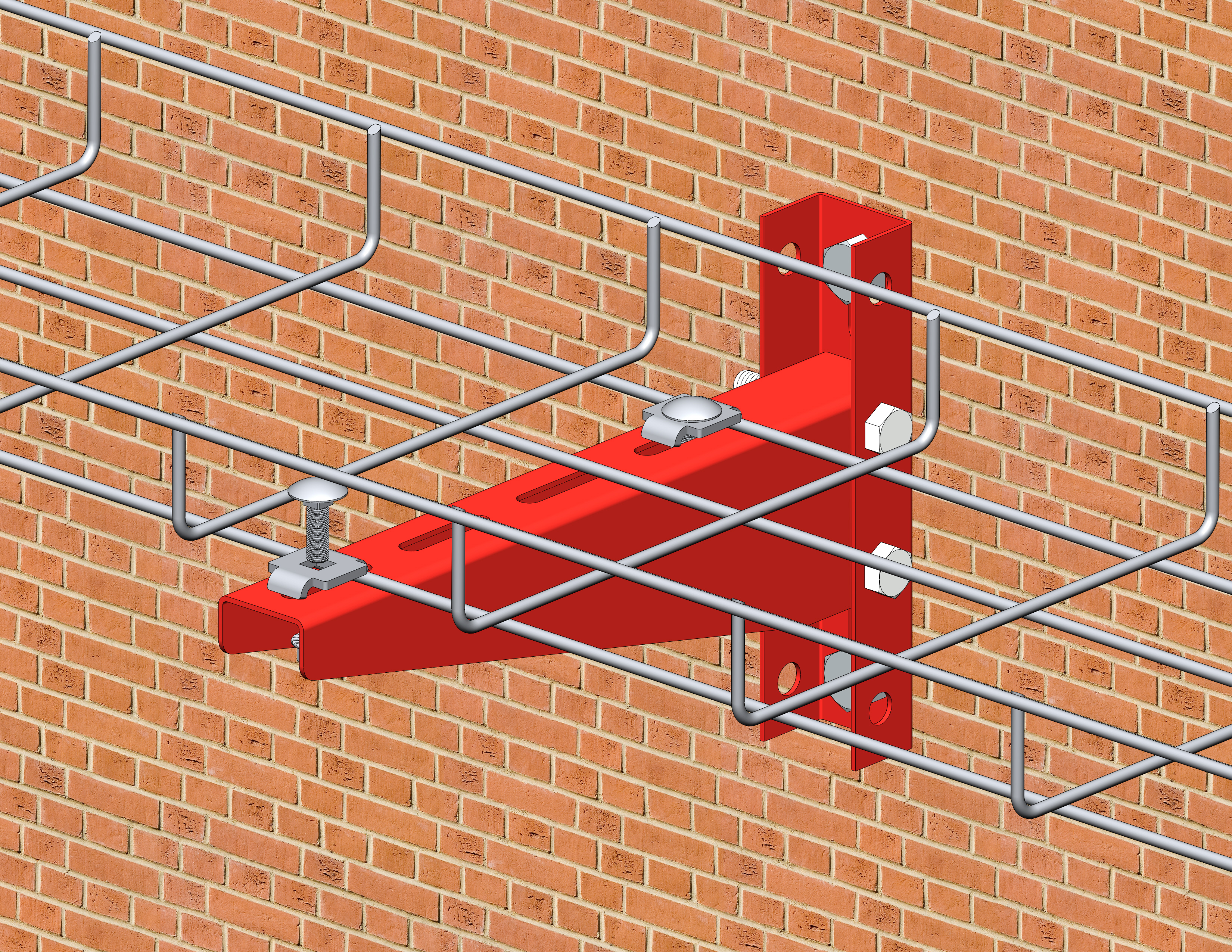

Крепление кабельных лотков к стене

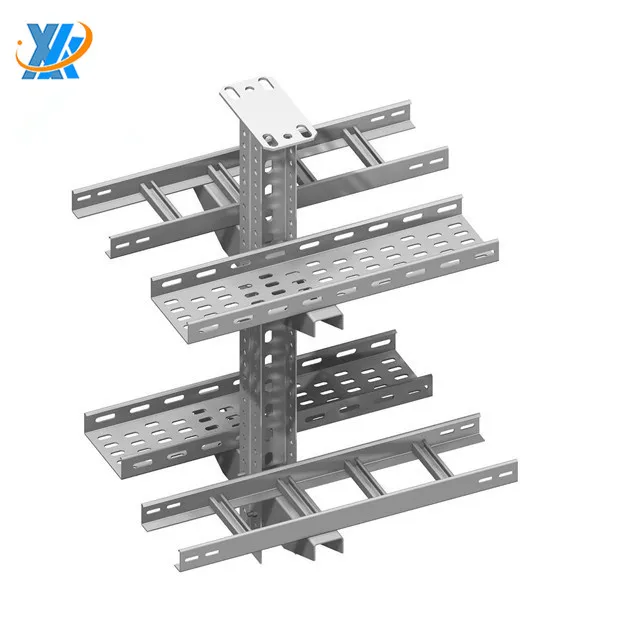

Кабельный лоток это несущая система, используемая для фиксации и защиты проводов. Он применяется как при прокладке кабельных трасс, так и для установки других инженерных систем. Кабельные лотки изготавливаются из оцинкованного металла. Выделяют три вида кабельных лотков: проволочные; лестничные; листовые.

Листовые делятся на перфорированные и неперфорированные. Перфорированные лотки оснащены вентиляционными отверстиями, предохраняющими кабель от перегрева. Неперфорированные (глухие) защищают провода от пыли и конденсата.

Стеновой монтаж любого типа лотков осуществляется по единой схеме:

  • Расчистка и разметка мест установки опор и трассы пролегания проводов;
  • Монтаж опорных конструкций;
  • Крепление кабельных лотков к стене и их маркировка;
  • Заземление металлоконструкции.

Разметка

На подготовительном этапе работ необходимо расчистить территорию и произвести ее разметку с помощью лазерного нивелира. Монтажники определяют положение осей и точек по чертежу, их пересечение с трубами и коробами. Они проводят разметку стен. В местах крепления опорных систем проводят забуривание отверстий с помощью перфоратора. В каждую пробоину монтируется расширительный болт, на него крепятся детали будущего отвеса и фиксируются с помощью винта, гайки или болта.

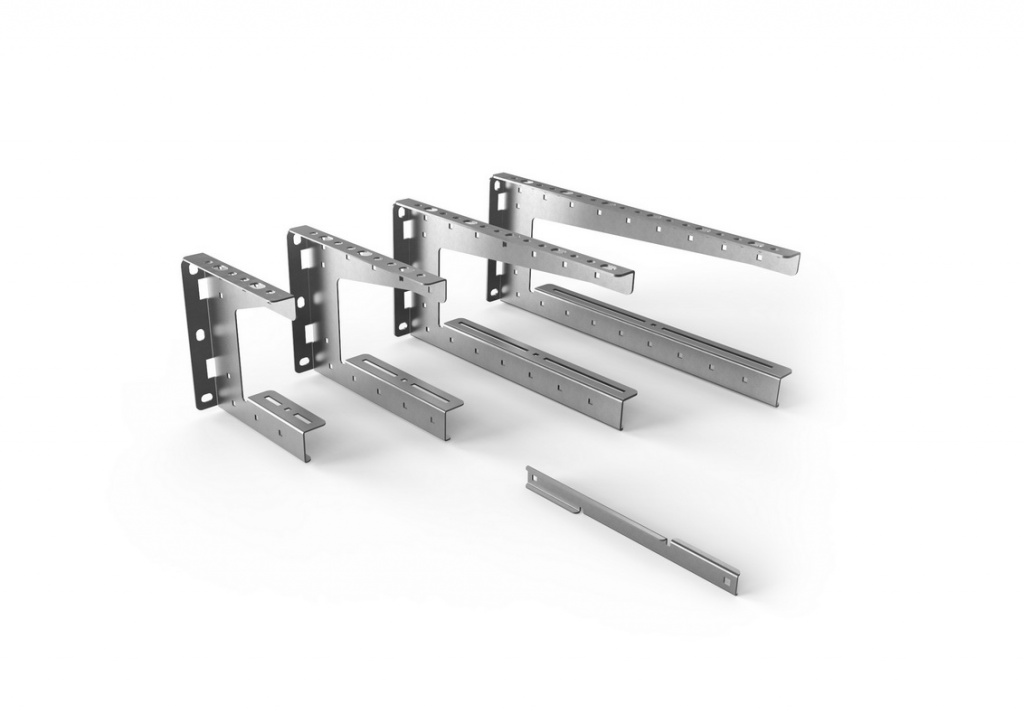

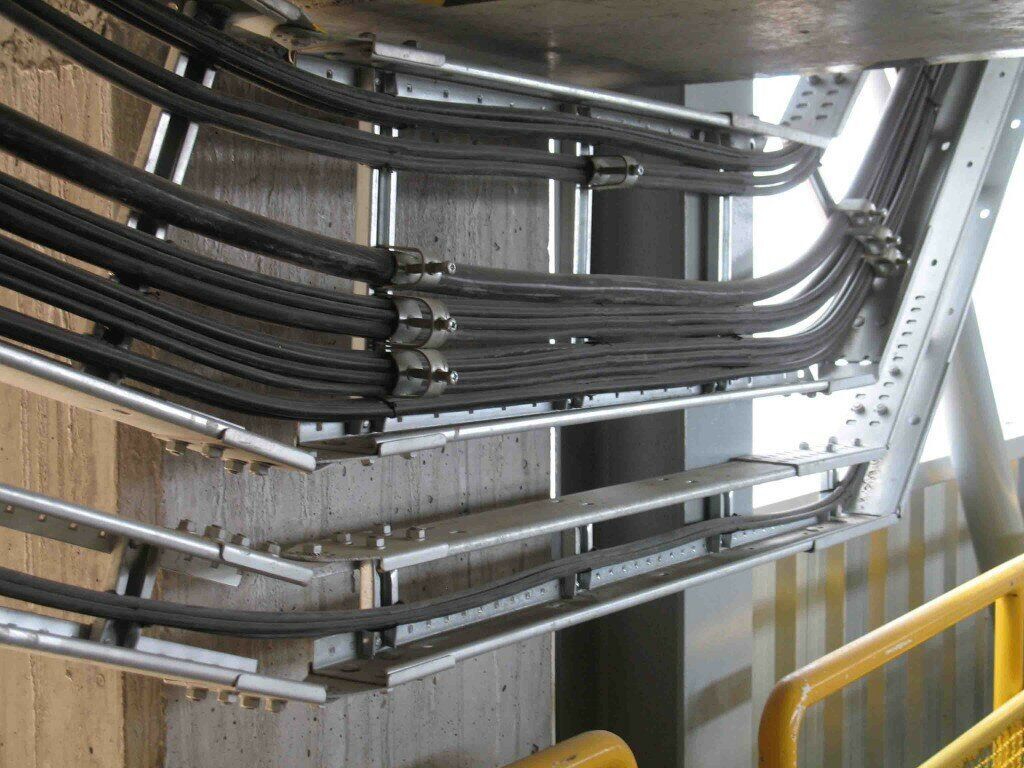

Монтаж опорных конструкций

Максимальное расстояние между опорными точками не должно превышать полутора метров. Крепление кабельных лотков к стене осуществляется с помощью кронштейнов, либо шарнирных подвес. И те, и другие крепятся к основанию с помощью расширительных болтов.

Стоит учесть, что кабель должен пролегать в 5 см от трубопровода при пересечении и в 10 см при параллельной прокладке.

Крепление и маркировка лотков

Сборка кабельных лотков проходит в два этапа. Вначале монтажники на уровне пола собирают блоки в несколько метров. Лоточные листы скрепляются между собой при помощи соединительных планок и болтов. Шестиметровые заготовки выстилают на трассу и, проверив точность горизонтальности, крепят на кронштейны. Соединение лотков каждого из трех видов производится по оригинальной технологии.

Перфорированные изделия скрепляются с помощью соединительных пластин, либо болтов. Соединительные пластины крепятся изнутри к боковым смежным стенкам с помощью 4 комплектов болтов. Для придания жесткости стыковому шву снизу прикрепляется соединитель. Данный тип скрепления рекомендуется применять только при максимальной нагрузке на конструкцию. Наиболее распространенным способом крепежа является соединение с помощью болтов через перфорированные отверстия.

Лестничные и проволочные конструкции собираются при помощи соединительных пластин. Детали крепятся к смежным боковым стенкам лотков с помощью 4 винтовых комплектов.

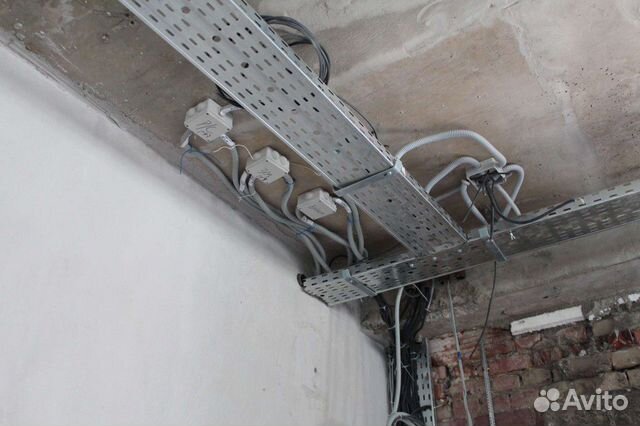

Для горизонтального изменения направления трасы используются простые тройники, радиусные, приставные (врезки), углы и крестовины. В местах установки поворотных конструкций проводится монтаж дополнительной опоры: кронштейна, либо подвеса.

Для вертикального изменения направления кабельной трассы применяются шарнирные соединители. С их помощью собирается узел, в котором будет пролегать проводка. Крепление лотков к опорам производится с помощью зажимов.

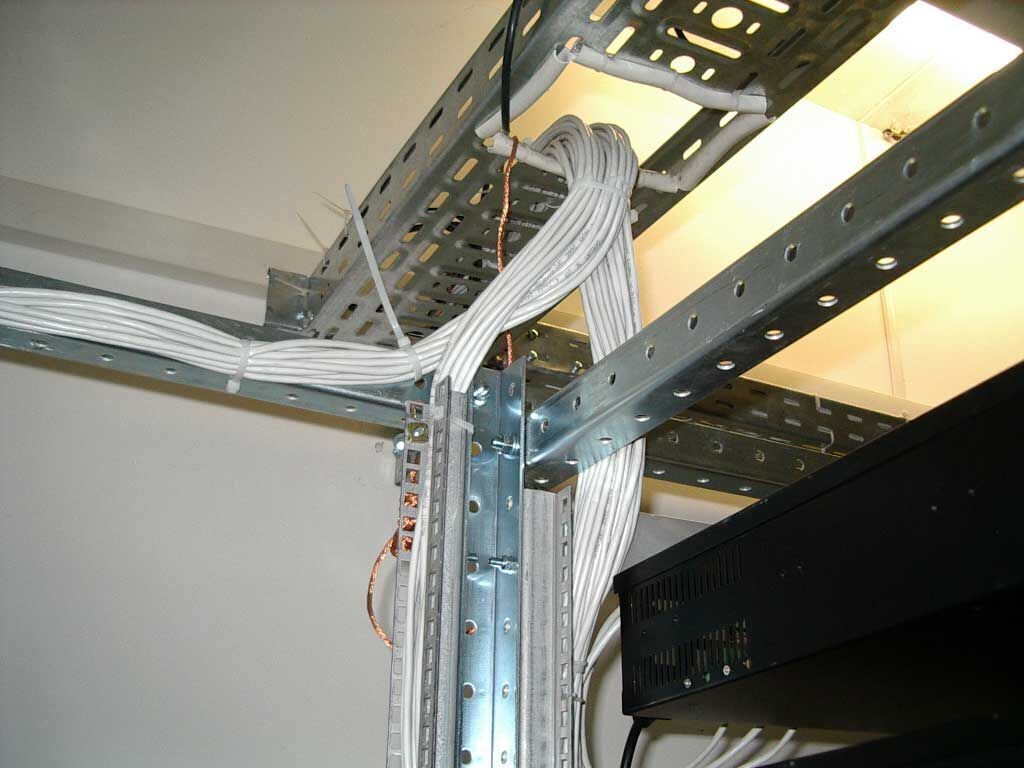

Заземление металлоконструкции

В соответствие с требованиями техники безопасности необходимо провести заземление кабельной трассы. Для этого в начале и конце трассы устанавливаются заземляющие медные проводники. Через них конструкция подключается к системе уравнения потенциалов.
