Кс133А. Стабилитрон КС133А: характеристики, применение и принцип работы

alexxlabРазное
Что такое стабилитрон КС133А и для чего он используется. Каковы основные характеристики и параметры стабилитрона КС133А. Как работает стабилитрон КС133А и в каких схемах он применяется. Какие особенности есть у стабилитрона КС133А.

Общая характеристика стабилитрона КС133А

Стабилитрон КС133А представляет собой кремниевый полупроводниковый прибор малой мощности, предназначенный для стабилизации напряжения. Он относится к классу стабилитронов, работающих в режиме обратного пробоя p-n-перехода.

Основные характеристики стабилитрона КС133А:

  • Номинальное напряжение стабилизации: 3,3 В
  • Минимальный ток стабилизации: 3 мА
  • Максимальный ток стабилизации: 81 мА
  • Рассеиваемая мощность: до 0,3 Вт
  • Температурный диапазон: от -60°C до +125°C
  • Корпус: стеклянный с гибкими выводами

Стабилитрон КС133А выпускается в стеклянном корпусе с гибкими выводами. Для маркировки используется цветовая кодировка — голубая кольцевая полоса со стороны катодного вывода и белая кольцевая полоса со стороны анодного вывода.


Принцип работы стабилитрона КС133А

Принцип действия стабилитрона КС133А основан на эффекте электрического пробоя p-n-перехода при обратном смещении. При подаче на стабилитрон обратного напряжения, превышающего напряжение пробоя, через него начинает протекать ток, а напряжение на нем остается практически неизменным в широком диапазоне токов.

В стабилитроне КС133А реализуется преимущественно туннельный механизм пробоя, так как напряжение стабилизации составляет 3,3 В. При таком низком напряжении туннельный эффект преобладает над лавинным умножением носителей заряда.

Вольт-амперная характеристика КС133А

Вольт-амперная характеристика стабилитрона КС133А имеет следующий вид:

  • В прямом направлении стабилитрон ведет себя как обычный диод
  • В обратном направлении до напряжения пробоя ток очень мал
  • При достижении напряжения пробоя (около 3,3 В) ток резко возрастает
  • В области пробоя напряжение практически не меняется при изменении тока

Именно участок стабилизации в области пробоя используется для поддержания постоянного напряжения в схемах.


Основные параметры стабилитрона КС133А

Рассмотрим подробнее основные электрические параметры стабилитрона КС133А:

  • Напряжение стабилизации Uст: 3,3 В ± 5%
  • Минимальный ток стабилизации Iст.мин: 3 мА
  • Максимальный ток стабилизации Iст.макс: 81 мА
  • Дифференциальное сопротивление rст: не более 65 Ом при Iст = 10 мА
  • Температурный коэффициент напряжения стабилизации αUст: -0,11 %/°C
  • Прямое напряжение Uпр: не более 1 В при Iпр = 50 мА

Важным параметром является температурный коэффициент напряжения стабилизации αUст. Его отрицательное значение говорит о преобладании туннельного механизма пробоя.

Применение стабилитрона КС133А в электронных схемах

Стабилитрон КС133А находит широкое применение в различных электронных устройствах для стабилизации напряжения. Рассмотрим основные области его использования:

Параметрический стабилизатор напряжения

Простейшая схема параметрического стабилизатора на стабилитроне КС133А включает:

  • Балластный резистор для ограничения тока
  • Стабилитрон КС133А
  • Нагрузку, подключенную параллельно стабилитрону

Такая схема обеспечивает стабильное выходное напряжение 3,3 В при изменениях входного напряжения и тока нагрузки в определенных пределах.


Источник опорного напряжения

Стабилитрон КС133А может использоваться как источник опорного напряжения 3,3 В в различных схемах:

  • В аналого-цифровых и цифро-аналоговых преобразователях
  • В схемах сравнения напряжений
  • В цепях смещения активных элементов

Ограничитель напряжения

Стабилитрон КС133А может применяться для защиты чувствительных цепей от перенапряжений, ограничивая максимальное напряжение на уровне 3,3 В.

Особенности применения стабилитрона КС133А

При использовании стабилитрона КС133А в схемах необходимо учитывать следующие особенности:

  • Ток через стабилитрон должен находиться в диапазоне от 3 до 81 мА
  • Рассеиваемая мощность не должна превышать 0,3 Вт
  • Напряжение стабилизации имеет отрицательный температурный коэффициент
  • При малых токах возрастает уровень шумов
  • Для повышения стабильности рекомендуется использовать токи 5-10 мА

Учет этих факторов позволяет реализовать надежные схемы стабилизации напряжения на основе КС133А.

Сравнение КС133А с аналогами

Стабилитрон КС133А имеет ряд отечественных и зарубежных аналогов. Рассмотрим некоторые из них:


ПараметрКС133А1N5226BBZX55C3V3
Напряжение стабилизации, В3,33,33,3
Максимальный ток стабилизации, мА817680
Мощность рассеивания, мВт300500500
КорпусСтеклянныйDO-35DO-35

Как видно, характеристики аналогов близки к КС133А, что позволяет в большинстве случаев проводить их взаимозамену.

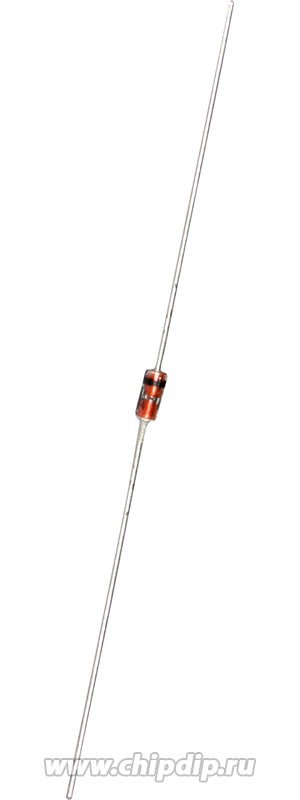

Маркировка и внешний вид стабилитрона КС133А

Стабилитрон КС133А выпускается в стеклянном цилиндрическом корпусе с гибкими выводами. Маркировка на корпусе включает:

  • Голубую кольцевую полосу со стороны катода
  • Белую кольцевую полосу со стороны анода

Такая цветовая маркировка позволяет легко определить полярность стабилитрона при монтаже. Масса стабилитрона не превышает 0,3 г.


Стабилитрон КС133 — DataSheet

Перейти к содержимому

Корпус стабилитрона КС133

Описание

Стабилитроны кремниевые, сплавные, малой мощности. Предназначены для стабилизации номинального напряжения 3,3…6,8 В в диапазоне токов стабилизации 3…81 мА.

2C133A, 2C139A, 2С147А, 2С156А, 2С168А выпускаются в металлостеклянном корпусе с гибкими выводами. Тип прибора приводится на
корпусе; корпус в рабочем режиме служит положительным электродом (анодом). Масса стабилитронов не более 1 г.

КС133А, КС139А, КС147А, KC156A, КС168А выпускаются в стеклянном корпусе с гибкими выводами. Для обозначения типа и полярности стабилитрона используется условная маркировка — голубая кольцевая полоса со стороны катодного вывода и разноцветные кольцевые полосы по сторонам анодного вывода, КС133А — белая, КС139А — зеленая, КС147А —серая, КС156А —оранжевая, KC168A — красная.  Для КС133Г оранжевая кольцевая полоса со стороны катодного вывода, серая метка возле катодного вывода и желтая возле анодного.

В режиме стабилизации напряжения полярность включения стабилитрона обратная. Масса стабилитронов не более 0,3 г.



Характеристики стабилитрона КС133
ОбозначениеЗначение для:Ед. изм.
КС133АКС133ГКС133Д-1
 Аналог1N5588B1N5588B——
Uстмин.—2.95
«>3.1		В
ном.3.3—3.3
макс.—3.653.5
при Iст105—
мА
αUст-0. 11—0.075%/°C
δUст——±1.5%
Uпр  (при Iпр, мА)1 (50)—180 (3)В
rст (при Iст, мА)65 (10)150 (5)1400Ом
Iст		мин.31 «>0.25мА
макс.8137.515.2
Pпp0.30.1250.05Вт
T
-60…+125		-60…+125-60…+125°C
  • Uст — Напряжение стабилизации.
  • αUст — Температурный коэффициент напряжения стабилизации.
  • δUст — Временная нестабильность напряжения стабилизации.
  • Uпр — Постоянное прямое напряжение.
  • Iпр — Постоянный прямой ток.
  • rст — Дифференциальное сопротивление стабилитрона.
  • Iст — Ток стабилизации.
  • Pпp — Прямая рассеиваемая мощность.
  • T — Температура окружающей среды.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Стабилитрон КС133А

Количество драгоценных металлов в стабилитроне КС133А согласно документации производителя. Справочник массы и наименований ценных металлов в советских стабилитронах КС133А.

Стабилитрон КС133А количество содержания драгоценных металлов:
Золото: 0,00008 грамм.
Серебро: 0 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
Согласно данным: .

Справочник содержания ценных металлов из другого источника:
Стабилитрон КС133А 0,00008 0 0 0 троп. Стабилитрон КС133А 0,00008 0 0 0 эксп. Стабилитрон КС133А 0,00014 0 0 0 Из справочника Связь-Инвест

Стабилитроны КС133А теория

Полупроводниковый стабилитрон, или диод Зенера — полупроводниковый диод, работающий при обратном смещении в режиме пробоя. До наступления пробоя через стабилитрон протекают незначительные токи утечки, а его сопротивление весьма высоко. При наступлении пробоя ток через стабилитрон резко возрастает, а его дифференциальное сопротивление падает до величины, составляющей для различных приборов от долей Ома до сотен Ом. Поэтому в режиме пробоя напряжение на стабилитроне поддерживается с заданной точностью в широком диапазоне обратных токов.



Прежде всего, не следует забывать, что стабилитрон работает только в цепях постоянного тока. Напряжение на стабилитрон подают в обратной полярности, то есть на анод стабилитрона будет подан минус “-“. При таком включении стабилитрона через него протекает обратный ток (I обр) от выпрямителя. Напряжение с выхода выпрямителя может изменяться, будет изменяться и обратный ток, а напряжение на стабилитроне и на нагрузке останется неизменным, то есть стабильным. На следующем рисунке показана вольт-амперная характеристика стабилитрона.

Основное назначение стабилитронов — стабилизация напряжения. Серийные стабилитроны изготавливаются на напряжения от 1,8 В до 400 В. Интегральные стабилитроны со скрытой структурой на напряжение около 7 В являются самыми точными и стабильными твердотельными источниками опорного напряжения: лучшие их образцы приближаются по совокупности показателей к нормальному элементу Вестона. Особый тип стабилитронов, высоковольтные лавинные диоды («подавители переходных импульсных помех», «суппрессоры», «TVS-диоды») применяется для защиты электроаппаратуры от перенапряжений.

Стабилитроны КС133А Принцип действия

Советские и импортные стабилитроны

Полупроводниковый стабилитрон — это диод, предназначенный для работы в режиме пробоя на обратной ветви вольт-амперной характеристики. В диоде, к которому приложено обратное, или запирающее, напряжение, возможны три механизма пробоя: туннельный пробой, лавинный пробой и пробой вследствие тепловой неустойчивости — разрушительного саморазогрева токами утечки. Тепловой пробой наблюдается в выпрямительных диодах, особенно германиевых, а для кремниевых стабилитронов он не критичен. Стабилитроны проектируются и изготавливаются таким образом, что либо туннельный, либо лавинный пробой, либо оба эти явления вместе возникают задолго до того, как в кристалле диода возникнут предпосылки к тепловому пробою. Серийные стабилитроны изготавливаются из кремния, известны также перспективные разработки стабилитронов из карбида кремния и арсенида галлия.

Первую модель электрического пробоя предложил в 1933 году Кларенс Зенер, в то время работавший в Бристольском университете. Его «Теория электического пробоя в твёрдых диэлектриках» была опубликована летом 1934 года. В 1954 году Кеннет Маккей из Bell Labs установил, что предложеный Зенером туннельный механизм действует только при напряжениях пробоя до примерно 5,5 В, а при бо́льших напряжениях преобладает лавинный механизм. Напряжение пробоя стабилитрона определяется концентрациями акцепторов и доноров и профилем легирования области p-n-перехода. Чем выше концентрации примесей и чем больше их градиент в переходе, тем больше напряжённость электрического поля в области пространственного заряда при равном обратном напряжении, и тем меньше обратное напряжение, при котором возникает пробой:

Туннельный, или зенеровский, пробой возникает в полупроводнике только тогда, когда напряжённость электрического поля в p-n-переходе достигает уровня в 106 В/см. Такие уровни напряжённости возможны только в высоколегированных диодах (структурах p+-n+-типа проводимости) с напряжением пробоя не более шестикратной ширины запрещённой зоны (6 EG ≈ 6,7 В), при этом в диапазоне от 4 EG до 6 EG (4,5…6,7 В) туннельный пробой сосуществует с лавинным, а при напряжении пробоя менее 4 EG (≈4,5 В) полностью вытесняет его. С ростом температуры перехода ширина запрещённой зоны, а вместе с ней и напряжение пробоя, уменьшается: низковольтные стабилитроны с преобладанием туннельного пробоя имеют отрицательный температурный коэффициент напряжения (ТКН).

В диодах с меньшими уровнями легирования, или меньшими градиентами легирующих примесей, и, как следствие, бо́льшими напряжениями пробоя наблюдается лавинный механизм пробоя. Он возникает при концентрациях примесей, примерно соответствующих напряжению пробоя в 4 EG (≈4,5 В), а при напряжениях пробоя выше 4 EG (≈7,2 В) полностью вытесняет туннельный механизм. Напряжение, при котором возникает лавинный пробой, с ростом температуры возрастает, а наибольшая величина ТКН пробоя наблюдается в низколегированных, относительно высоковольтных, переходах.

Механизм пробоя конкретного образца можно определить грубо — по напряжению стабилизации, и точно — по знаку его температурного коэффициента. В «серой зоне» (см. рисунок), в которой конкурируют оба механизма пробоя, ТКН может быть определён только опытным путём. Источники расходятся в точных оценках ширины этой зоны: С. М. Зи указывает «от 4 EG до 6 EG» (4,5…6,7 В), авторы словаря «Электроника» — «от 5 до 7 В»8, Линден Харрисон — «от 3 до 8 В»26, Ирвинг Готтлиб проводит верхнюю границу по уровню 10 В9. Низковольтные лавинные диоды (LVA) на напряжения от 4 до 10 В — исключение из правила: в них действует только лавинный механизм.

Оптимальная совокупность характеристик стабилитрона достигается в середине «серой зоны», при напряжении стабилизации около 6 В. Дело не столько в том, что благодаря взаимной компенсации ТКН туннельного и лавинного механизмов эти стабилитроны относительно термостабильны, а в том, что они имеют наименьший технологический разброс напряжения стабилизации и наименьшее, при прочих равных условиях, дифференциальное сопротивление. Наихудшая совокупность характеристик — высокий уровень шума, большой разброс напряжений стабилизации, высокое дифференциальное сопротивление — свойственна низковольтным стабилитронам на 3,3—4,7 В.


Область применения стабилитрона КС133А

Основная область применения стабилитрона — стабилизация постоянного напряжения источников питания. В простейшей схеме линейного параметрического стабилизатора стабилитрон выступает одновременно и источником опорного напряжения, и силовым регулирующим элементом. В более сложных схемах стабилитрону отводится только функция источника опорного напряжения, а регулирующим элементом служит внешний силовой транзистор.

Прецизионные термокомпенсированные стабилитроны и стабилитроны со скрытой структурой широко применяются в качестве дискретных и интегральных источников опорного напряжения (ИОН), в том числе в наиболее требовательных к стабильности напряжения схемах измерительных аналого-цифровых преобразователей. C середины 1970-х годов и по сей день (2012 год) стабилитроны со скрытой структурой являются наиболее точными и стабильными твердотельными ИОН. Точностные показатели лабораторных эталонов напряжения на специально отобранных интегральных стабилитронах приближаются к показателям нормального элемента Вестона.

Особые импульсные лавинные стабилитроны («подавители переходных импульсных помех», «суппрессоры», «TVS-диоды») применяются для защиты электроаппаратуры от перенапряжений, вызываемых разрядами молний и статического электричества, а также от выбросов напряжения на индуктивных нагрузках. Такие приборы номинальной мощностью 1 Вт выдерживают импульсы тока в десятки и сотни ампер намного лучше, чем «обычные» пятидесятиваттные силовые стабилитроны. Для защиты входов электроизмерительных приборов и затворов полевых транзисторов используются обычные маломощные стабилитроны. В современных «умных» МДП-транзисторах защитные стабилитроны выполняются на одном кристалле с силовым транзистором.

Маркировка стабилитронов КС133А

Маркировка стабилитронов
