Стабилитрон КС147 — DataSheet
|
|

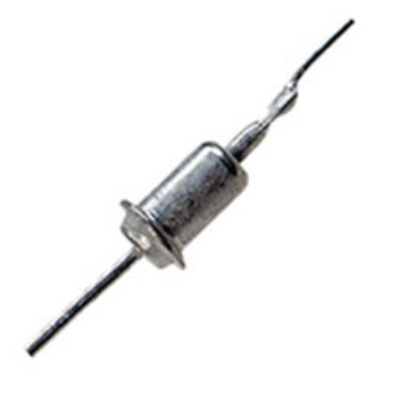

Корпус стабилитрона КС147А
Корпус стабилитрона КС147Г
Описание
Стабилитроны кремниевые, диффузионно-сплавные, малой мощности. Предназначены для стабилизации номинального напряжения 3,3…5,б В в диапазоне токов стабилизации 1…37,5 мА. Выпускаются в стеклянном корпусе с гибкими выводами. Тип стабилитрона и схема соединения электродов с выводами приводятся на корпусе. Допускается условная маркировка стабилитронов цветным кодом в соответствии с приведенной ниже таблицей. Масса стабилитрона не более 0,5 г.
В режиме стабилизации напряжения стабилитрон должен включаться полярностью, обратной указанной на корпусе.
Изгиб выводов допускается не ближе 3 мм от корпуса с радиусом закругления не менее 1,5 мм. Растягивающая выводы сила не должна
Пайка выводов допускается не ближе 5 мм от корпуса. Температура корпуса при пайке не должна превышать +125 °С.
Протекание через стабилитроны прямого тока допускается только при переходных процессах.
Допускается последовательное или параллельное соединение любого числа стабилитронов.
| Тип стабилитрона | Цвет кольцевой полосы со стороны катодного вьвода | Цвет метки на торце корпуса со стороны вывода | |
| Катодного | Анодного | ||
| 2C133B | Оранжевый | Желтый | Желтый |
| 2С133Г | Оранжевый | Серый | Желтый |
| 2С147В | Зеленый | Желтый | Желтый |
| 2С147Г | Зеленый | Серый | Желтый |
| 2С156В | Красный | Желтый | Желтый |
| 2С156Г | Красный | Серый | Желтый |
| Обозначение | Значение для: | Ед. изм. | ||
| КС147А | КС147Г | |||
| Аналог | 1N4624 | BZY83C4V7 | — | |
| Uст | мин. | — | 4.2 | |
| ном. | 4.7 | — | ||
| макс. | — | 5.2 | ||
| при Iст | 10 | 5 | мА | |
| αUст | -0.09 | — | %/°C | |
| δUст | — | — | % | |
| Uпр (при Iпр, мА) | 1 (50) | — | В | |
| rст (при Iст, мА) | 56 (10) | 150 (5) | Ом | |
| Iст | мин. | 3 | 1 | мА |
| макс. | 58 | 26.5 | ||
| Pпp | 0.3 | 0.125 | Вт | |
| T | -60…+125 | -60…+125 | °C | |
- Uст — Напряжение стабилизации.
- αUст — Температурный коэффициент напряжения стабилизации.
- δUст — Временная нестабильность напряжения стабилизации.
- Uпр — Постоянное прямое напряжение.
- Iпр — Постоянный прямой ток.
- rст — Дифференциальное сопротивление стабилитрона.
- Iст — Ток стабилизации.
- Pпp — Прямая рассеиваемая мощность.
- T — Температура окружающей среды.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
rudatasheet.ru
Стабилитрон КС147А, 2С147А
Стабилитрон КС147А
— сплавной, кремниевый, малой мощности. Основное назначение — стабилизация напряжений от 4,23 до 5,17 В. Имеет диапазон тока стабилизации от 3 до 58 мА.2С147А имеет металлостеклянный корпус с гибкими выводами. Тип стабилитрона написан на его корпусе, который является анодом (положительным выводом). Его масса около 1 г.
КС147А имеет стеклянный корпус и гибкие выводы.Тип и полярность (цоколёвка) прибора обозначаются при помощи условной маркировки. Со стороны катода находится кольцевая полоска голубого цвета, а со стороны анода — серого. Масса — около 0,3 г.
Электрические параметры КС147А, 2С147А
| Напряжение стабилизации при Iст = 10 мА: | |
| При Т = +25°C | 4,23…5,17 В |
| При Т = -60°C | 4…5,6 В |
| При Т = +125°C | 3,7…5,5 В |
| Временна´я нестабильность напряжения стабилизации | ±1% |
| Постоянное прямое напряжение при Iпр = 50 мА, не более | 1 В |
| Постоянный обратный ток при Uобр = 0,7 Uст для 2С147А, не более | 1 мА |
| Дифференциальное сопротивление, не более: | |
| При Iст = 10 мА и Т = +25°C: | 56 Ом |
| При Iст = 10 мА, Т = -60 и +125°C: | 80 Ом |
| При Iст = 3 мА: | 160 Ом |
Предельные характеристики стабилитрона КС147А, 2С147А
| Минимальный ток стабилизации: | 3 мА |
| Максимальный ток стабилизации: | |
| При Т ≤ +50°C | 58 мА |
| При Т = +125°C | 19 мА |
| Рассеиваемая мощность: | |
| При Т ≤ +50°C | 300 мВт |
| При Т = +125°C | 100 мВт |
| Рабочая температура: | -60…+125°C |
katod-anod.ru
Параметры, цоколевка и аналоги стабилитрона КС147А
Описание стабилитрона КС147А
Стабилитрон КС147А кремниевый, сплавный, малой мощности.Предназначен для стабилизации номинального напряжения 4,7 В в диапазоне токов стабилизации 3…58 мА.
Выпускается в стеклянном корпусе с гибкими выводами.
Для обозначения типа и полярности стабилитрона используется условная маркировка — голубая кольцевая полоса со стороны катодного вывода и серая кольцевая полоса со стороны анодного вывода.
Масса стабилитронов не более 0,3 г.
Размеры стабилитрона КС147А
Характеристики стабилитрона КС147А
| Номинальное напряжение стабилизации стабилитрона | 4,7 В |
| Номинальный ток стабилизации стабилитрона | 10,0 мА |
| Максимально-допустимая рассеиваемая мощность на стабилитроне | 300 мВт |
| Минимальное напряжение стабилизации стабилитрона | 4,23 В |
| Максимальное напряжение стабилизации стабилитрона | 5,17 В |
| Дифференциальное сопротивление стабилитрона | 56 Ом |
| Температурный коэффициент стабилизации стабилитрона | |
| Минимальный ток стабилизации стабилитрона | 3,0 мА |
| Максимальный ток стабилизации стабилитрона | 58 мА |
| Максимально-допустимая температура корпуса стабилитрона | 125 °С |
radiolibs.ru
Стабилитрон КС156 — DataSheet
|
|
 Корпус стабилитрона КС156-9 | |
Корпус стабилитрона КС156А
Описание
Стабилитроны кремниевые, диффузионно-сплавные, малой мощности. Предназначены для стабилизации номинального напряжения 3,3…5,б В в диапазоне токов стабилизации 1…37,5 мА. Выпускаются в стеклянном корпусе с гибкими выводами. Тип стабилитрона и схема соединения электродов с выводами приводятся на корпусе. Допускается условная маркировка стабилитронов цветным кодом в соответствии с приведенной ниже таблицей. Масса стабилитрона не более 0,5 г.
В режиме стабилизации напряжения стабилитрон должен включаться полярностью, обратной указанной на корпусе.
Изгиб выводов допускается не ближе 3 мм от корпуса с радиусом закругления не менее 1,5 мм. Растягивающая выводы сила не должна
превышать 9,8 Н.
Пайка выводов допускается не ближе 5 мм от корпуса. Температура корпуса при пайке не должна превышать +125 °С.
Протекание через стабилитроны прямого тока допускается только при переходных процессах.
Допускается последовательное или параллельное соединение любого числа стабилитронов.
| Тип стабилитрона | Цвет кольцевой полосы со стороны катодного вьвода | Цвет метки на торце корпуса со стороны вывода | |
| Катодного | Анодного | ||
| 2C133B | Оранжевый | Желтый | Желтый |
| 2С133Г | Оранжевый | Серый | Желтый |
| 2С147В | Зеленый | Желтый | Желтый |
| 2С147Г | Зеленый | Серый | Желтый |
| 2С156В | Красный | Желтый | Желтый |
| 2С156Г | Красный | Серый | Желтый |
| Обозначение | Значение для: | Ед. изм. | ||
| КС156А | КС156Г | |||
| Аналог | Z1550 | BZX30C5V6 | — | |
| Uст | мин. | — | 5 | В |
| ном. | 5.6 | — | ||
| макс. | — | 6.2 | ||
| при Iст | 10 | 5 | мА | |
| αUст | ±0.05 | — | %/°C | |
| δUст | — | — | % | |
| Uпр (при Iпр, мА) | 1 (50) | — | В | |
| rст (при Iст, мА) | 46 (10) | 100 (5) | Ом | |
| Iст | мин. | 3 | 1 | мА |
| макс. | 55 | 22.4 | ||
| Pпp | 0.3 | 0.125 | Вт | |
| T | -60…+125 | -60…+125 | °C | |
| Обозначение | Значение для: | Ед. изм. | |
| КС156А9 | |||
| Аналог | — | — | |
| Uст | мин. | 5.04 | В |
| ном. | 5.6 | ||
| макс. | 6.16 | ||
| при Iст | 5 | мА | |
| αUст | ±0.05 | %/°C | |
| δUст | ±1 | % | |
| Uпр (при Iпр, мА) | — | В | |
| rст (при Iст, мА) | 46(10) | Ом | |
| Iст | мин. | 3 | мА |
| макс. | 36 | ||
| Pпp | 0.225 | Вт | |
| T | -60… | °C | |
- Uст — Напряжение стабилизации.
- αUст — Температурный коэффициент напряжения стабилизации.
- δUст — Временная нестабильность напряжения стабилизации.
- Uпр — Постоянное прямое напряжение.
- Iпр — Постоянный прямой ток.
- rст — Дифференциальное сопротивление стабилитрона.
- Iст — Ток стабилизации.
- Pпp — Прямая рассеиваемая мощность.
- T — Температура окружающей среды.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
rudatasheet.ru
|
Тип
диода |
Метка у выводов катода
|
Метка у выводов анода
|
Рисунок
|
|
КС212Ж
|
оранжевое
кольцо
|
—
|
|
|
КС213Ж
|
черное кольцо
|
—
|
|
|
КС215Ж
|
белое
кольцо
|
черное кольцо
|
|
|
КС216Ж
|
желтое
кольцо
|
черное кольцо
|
|
|
КС218Ж
|
красное
кольцо
|
черное кольцо
|
|
|
КС220Ж
|
зеленое
кольцо
|
черное кольцо
|
|
|
КС222Ж
|
серое
кольцо
|
черное кольцо
|
|
|
КС224Ж
|
оранжевое
кольцо
|
черное кольцо
|
|
|
2С175Ж
|
голубая
метка на торце корпуса +
белое кольцо |
—
|
|
|
2С182Ж
|
голубая
метка на торце корпуса +
желтое кольцо |
—
|
|
|
2С191Ж
|
голубая
метка на торце корпуса +
красное кольцо |
—
|
|
|
2С210Ж
|
голубаяметка
на торце корпуса +
зеленое кольцо |
—
|
|
|
2С211Ж
|
голубая
метка на торце корпуса +
серое кольцо |
—
|
|
|
2С212Ж
|
голубая
метка на торце корпуса +
оранжевое кольцо |
—
|
|
|
2С213Ж
|
голубая
метка на торце корпуса +
черное кольцо |
—
|
|
|
2С215Ж
|
голубая
метка на торце корпуса +
белое кольцо |
черное кольцо
|
|
|
2С216Ж
|
голубая
метка на торце корпуса +
желтое кольцо |
черное кольцо
|
|
|
2С218Ж
|
голубая
метка на торце корпуса +
красное кольцо |
черное кольцо
|
|
|
2С220Ж
|
голубая
метка на торце корпуса +
зеленое кольцо |
черное кольцо
|
|
|
2С222Ж
|
голубая
метка на торце корпуса +
серое кольцо |
черное кольцо
|
|
|
2С224Ж
|
голубая
метка на торце корпуса +
оранжевое кольцо |
черное кольцо
|
|
|
КС405А
|
серая
метка на торце корпуса +
красное кольцо |
черное кольцо
|
|
|
КС406А
|
черная метка на торце корпуса
+
серое кольцо |
белое
кольцо
|
|
|
КС406Б
|
черная метка на торце корпуса
+
белое кольцо |
оранжевое
кольцо
|
|
|
КС407А
|
черная метка на торце корпуса
+
красное кольцо |
голубое
кольцо
|
|
|
КС407Б
|
черная метка на торце корпуса
+
красное кольцо |
оранжевое
кольцо
|
|
|
КС407В
|
черная метка на торце корпуса
+
красное кольцо |
желтое
кольцо
|
|
|
КС407Г
|
черная метка на торце корпуса
+
красное кольцо |
зеленое
кольцо
|
|
|
КС407Д
|
черная метка на торце корпуса
+
красное кольцо |
серое
кольцо
|
|
|
КС411А
|
белое
кольцо
|
черное кольцо
|
|
|
КС411Б
|
синее
кольцо
|
черное кольцо
|
|
|
КС508А
|
черная метка на торце корпуса
+
оранжевое кольцо |
зеленое
кольцо
|
|
|
КС508Б
|
черная метка на торце корпуса
+
желтое кольцо |
белое
кольцо
|
|
|
КС508В
|
черная метка на торце корпуса
+
красное кольцо |
зеленое
кольцо
|
|
|
КС508Г
|
черная метка на торце корпуса
+
голубое кольцо |
белое
кольцо
|
|
|
КС508Д
|
черная метка на торце корпуса
+
зеленое кольцо |
белое
кольцо
|
|
|
КС510А
|
оранжевое
кольцо
|
зеленое
кольцо
|
|
|
КС512А
|
желтое
кольцо
|
зеленое
кольцо
|
|
|
КС515А
|
белое
кольцо
|
зеленое
кольцо
|
|
|
КС516А
|
зеленое
кольцо
|
черное кольцо
|
|
|
КС518А
|
голубое
кольцо
|
зеленое
кольцо
|
|
|
КС522А
|
серое
кольцо
|
зеленое
кольцо
|
|
|
КС527А
|
черное кольцо
|
зеленое
кольцо
|
cxem.net
КС147А — Меандр — занимательная электроника
В статье описывается устройство, которое, для продления срока службы, разряжает аккумулятор перед его последующим зарядом. Известно, что для продления срока службы Ni-Cd, Ni-Mh аккумулятора и сохранения его максимальной емкости, нужно периодически производить его полную разрядку. Если батарея составлена из нескольких аккумуляторов, то желательно проводить разрядку-зарядку отдельно каждого ее элемента. Предлагаю простое устройство разряда-заряда аккумуляторов типоразмера …
Читать далее
Постоянная ссылка на это сообщение: http://meandr.org/archives/31719
В статье описывается применение видеорегистратора в системе скрытой видеофиксации на железнодорожных объектах.Один знакомый обратился ко мне с просьбой проконсультировать его по поводу автомобильного видеорегистратора FALCON, который отказывался нормально функционировать. Вскрытие устройства показало, что находящаяся внутри литиевая батарея вздулась и приобрела форму подушки, при этом начал деформироваться корпус видеорегистратора, а кнопки перестали реагировать на нажатия. Пока …
Читать далее
Постоянная ссылка на это сообщение: http://meandr.org/archives/30458
Стабилитрон Цветовая маркировка 2С108А полярность обозначается белой полосой со стороны анода 2С133А КС133А 2С133Б маркируется белой полосой со стороны катода и черной полосой со стороны анода маркируется голубой полосой со стороны катода и белой полосой со стороны анода маркируется двумя белыми точками 2С139А КС139А 2С139Б маркируется зеленой полосой со стороны катода и …
Читать далее
Постоянная ссылка на это сообщение: http://meandr.org/archives/12242
Стабилитрон Область применения 2С101А стабилизация напряжения с минимальным током 1 мА КС104А импульсный стабилитрон КС106А для стабилизации напряжения в схеме питания БИС кнопочного номеронабирателя для телефонных аппаратов 2С107А для стабилизации напряжения на прямой ветви вольт-амперной характеристики (стабисторы) и для целей термокомпенсации 2С108А для работы в качестве источника опорного напряжения (6,4 В) в прецизионной аппаратуре …
Читать далее
Постоянная ссылка на это сообщение: http://meandr.org/archives/12240
Таблица 11 Тип прибора Предельные значения параметров при Т=25°С Значения параметров при Т=25°С Тк.мах (Тп.)°С Рису- нок Uст.ном.B при Iст.ном. mA Рмакс.mBt Uст. rст.Om aст. 10-2 %/°С Iст. мин B мах B мин mA мах mA 1 2 3 4 5 6 7 8 9 10 11 12 Д219С 0,57 1,0 — — — — …
Читать далее
Постоянная ссылка на это сообщение: http://meandr.org/archives/3218
meandr.org
Стабилитрон КС133 — DataSheet
Корпус стабилитрона КС133Описание
Стабилитроны кремниевые, сплавные, малой мощности. Предназначены для стабилизации номинального напряжения 3,3…6,8 В в диапазоне токов стабилизации 3…81 мА.
2C133A, 2C139A, 2С147А, 2С156А, 2С168А выпускаются в металлостеклянном корпусе с гибкими выводами. Тип прибора приводится на
корпусе; корпус в рабочем режиме служит положительным электродом (анодом). Масса стабилитронов не более 1 г.
КС133А, КС139А, КС147А, KC156A, КС168А выпускаются в стеклянном корпусе с гибкими выводами. Для обозначения типа и полярности стабилитрона используется условная маркировка — голубая кольцевая полоса со стороны катодного вывода и разноцветные кольцевые полосы по сторонам анодного вывода, КС133А — белая, КС139А — зеленая, КС147А —серая, КС156А —оранжевая, KC168A — красная. Для КС133Г оранжевая кольцевая полоса со стороны катодного вывода, серая метка возле катодного вывода и желтая возле анодного. В режиме стабилизации напряжения полярность включения стабилитрона обратная. Масса стабилитронов не более 0,3 г.
| Обозначение | Значение для: | Ед. изм. | |||
| КС133А | КС133Г | КС133Д-1 | |||
| Аналог | 1N5588B | 1N5588B | — | — | |
| Uст | мин. | — | 2.95 | 3.1 | В |
| ном. | 3.3 | — | 3.3 | ||
| макс. | — | 3.65 | 3.5 | ||
| при Iст | 10 | 5 | — | мА | |
| αUст | -0.11 | — | 0.075 | %/°C | |
| δUст | — | — | ±1.5 | % | |
| Uпр (при Iпр, мА) | 1 (50) | — | 180 (3) | В | |
| rст (при Iст, мА) | 65 (10) | 150 (5) | 1400 | Ом | |
| Iст | мин. | 3 | 1 | 0.25 | мА |
| макс. | 81 | 37.5 | 15.2 | ||
| Pпp | 0.3 | 0.125 | 0.05 | Вт | |
| T | -60…+125 | -60…+125 | -60…+125 | °C | |
- Uст — Напряжение стабилизации.
- αUст — Температурный коэффициент напряжения стабилизации.
- δUст — Временная нестабильность напряжения стабилизации.
- Uпр — Постоянное прямое напряжение.
- Iпр — Постоянный прямой ток.
- rст — Дифференциальное сопротивление стабилитрона.
- Iст — Ток стабилизации.
- Pпp — Прямая рассеиваемая мощность.
- T — Температура окружающей среды.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
rudatasheet.ru
