Кс147А. Стабилитрон КС147А: характеристики, применение и особенности

Что представляет собой стабилитрон КС147А. Каковы его основные параметры и характеристики. Где применяется КС147А. Какие особенности конструкции и эксплуатации следует учитывать. В чем преимущества использования данного стабилитрона.

Общее описание и назначение стабилитрона КС147А

Стабилитрон КС147А представляет собой полупроводниковый прибор, относящийся к классу кремниевых стабилитронов малой мощности. Его основное назначение — стабилизация напряжения в электронных схемах. КС147А обеспечивает стабильное напряжение 4,7 В в диапазоне токов от 3 до 58 мА.

Данный стабилитрон изготавливается по диффузионно-сплавной технологии. Он выпускается в стеклянном корпусе с гибкими выводами, что обеспечивает удобство монтажа и эксплуатации. Масса прибора не превышает 0,3 грамма.

Ключевые параметры и характеристики КС147А

Рассмотрим основные электрические параметры стабилитрона КС147А:

  • Номинальное напряжение стабилизации: 4,7 В
  • Минимальное напряжение стабилизации: 4,23 В
  • Максимальное напряжение стабилизации: 5,17 В
  • Номинальный ток стабилизации: 10 мА
  • Минимальный ток стабилизации: 3 мА
  • Максимальный ток стабилизации: 58 мА
  • Дифференциальное сопротивление: 56 Ом
  • Максимальная рассеиваемая мощность: 300 мВт
  • Температурный коэффициент напряжения стабилизации: -9…10 * 10-2 %/°С

Какой диапазон рабочих температур у КС147А? Стабилитрон сохраняет работоспособность в широком температурном диапазоне от -60°C до +125°C, что позволяет применять его в различных климатических условиях.


Особенности конструкции и маркировки КС147А

Стабилитрон КС147А имеет ряд конструктивных особенностей:

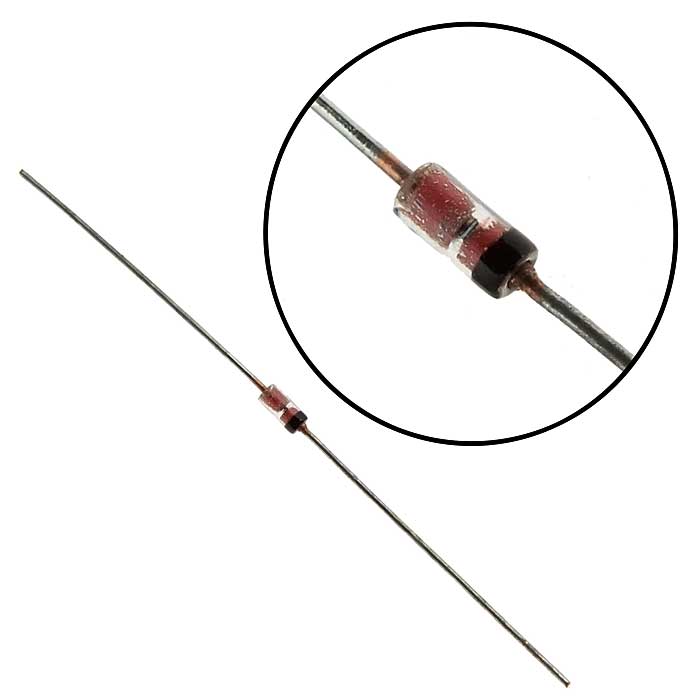

  • Стеклянный цилиндрический корпус
  • Два гибких вывода (анод и катод)
  • Цветовая маркировка для идентификации

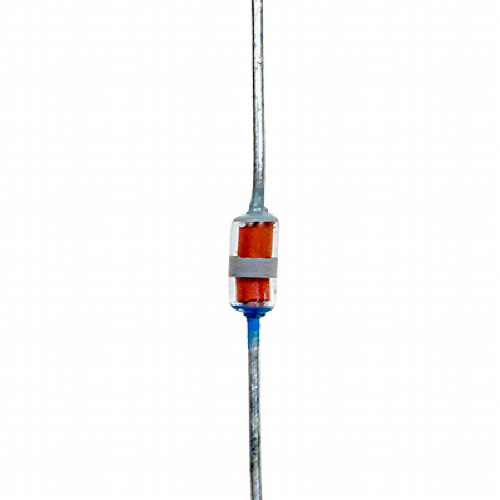

Как осуществляется маркировка КС147А? Для обозначения типа и полярности используется цветовая кодировка:

  • Голубая кольцевая полоса со стороны катодного вывода
  • Серая кольцевая полоса со стороны анодного вывода

Такая маркировка позволяет легко определить тип стабилитрона и правильную полярность его подключения в схеме.

Применение стабилитрона КС147А в электронных схемах

Стабилитрон КС147А находит широкое применение в различных электронных устройствах и схемах:

  • Источники опорного напряжения
  • Параметрические стабилизаторы напряжения
  • Ограничители амплитуды сигналов
  • Схемы защиты от перенапряжений
  • Формирователи импульсов

Где чаще всего используется КС147А? Этот стабилитрон особенно востребован в маломощной портативной электронике, измерительных приборах, системах автоматики и телекоммуникационном оборудовании, где требуется стабильное напряжение около 5 В.


Особенности эксплуатации и монтажа КС147А

При работе со стабилитроном КС147А следует учитывать ряд важных моментов:

  1. В режиме стабилизации напряжения стабилитрон включается полярностью, обратной указанной на корпусе.
  2. Изгиб выводов допускается не ближе 3 мм от корпуса, с радиусом закругления не менее 1,5 мм.
  3. Растягивающая выводы сила не должна превышать 9,8 Н.
  4. Пайка выводов разрешена не ближе 5 мм от корпуса.
  5. Температура корпуса при пайке не должна превышать +125 °С.

Можно ли соединять несколько стабилитронов КС147А? Да, допускается как последовательное, так и параллельное соединение любого числа этих стабилитронов для получения требуемых характеристик.

Преимущества использования стабилитрона КС147А

Стабилитрон КС147А обладает рядом преимуществ, делающих его привлекательным выбором для разработчиков электронных устройств:

  • Высокая стабильность напряжения в широком диапазоне токов
  • Малые габариты и вес
  • Широкий диапазон рабочих температур
  • Простота монтажа и эксплуатации
  • Доступность и невысокая стоимость
  • Возможность параллельного и последовательного соединения

Чем КС147А лучше аналогов? По сравнению с зарубежными аналогами, такими как 1N4624 или BZY83C4V7, отечественный КС147А обладает сопоставимыми характеристиками при более низкой цене, что делает его привлекательным выбором для отечественных производителей электроники.


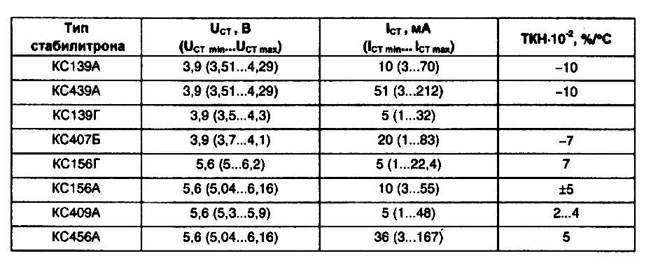

Сравнение КС147А с другими стабилитронами серии

В семействе стабилитронов КС существуют и другие модели, близкие по характеристикам к КС147А. Рассмотрим их основные отличия:

ПараметрКС147АКС133АКС156А
Номинальное напряжение стабилизации, В4,73,35,6
Минимальный ток стабилизации, мА31
5
Максимальный ток стабилизации, мА584270

Как выбрать оптимальный стабилитрон для конкретной схемы? Выбор зависит от требуемого напряжения стабилизации и диапазона рабочих токов. КС147А является «золотой серединой» в линейке, подходящей для большинства типовых применений.

Температурная зависимость параметров КС147А

Важной характеристикой стабилитрона является его поведение при изменении температуры. Для КС147А температурный коэффициент напряжения стабилизации составляет -9…10 * 10-2 %/°С. Это означает, что при изменении температуры на 1°C напряжение стабилизации может измениться не более чем на 0,1%.


Как минимизировать влияние температуры на работу схемы со стабилитроном КС147А? Для уменьшения температурной зависимости рекомендуется:

  • Использовать термокомпенсирующие цепи
  • Обеспечивать эффективный теплоотвод
  • Выбирать рабочую точку в середине диапазона токов стабилизации

Надежность и срок службы стабилитрона КС147А

Стабилитроны серии КС, в том числе КС147А, отличаются высокой надежностью и длительным сроком службы. Это обусловлено следующими факторами:

  • Использование высококачественного кремния
  • Герметичный стеклянный корпус
  • Отработанная технология производства
  • Строгий контроль качества на всех этапах изготовления

Какой типичный срок службы у КС147А? При соблюдении правил эксплуатации и режимов работы, стабилитрон может надежно функционировать в течение 15-20 лет и более.

Методы проверки исправности КС147А

Для оценки работоспособности стабилитрона КС147А можно использовать следующие методы:

  1. Измерение напряжения стабилизации при номинальном токе
  2. Проверка обратного тока утечки
  3. Измерение дифференциального сопротивления
  4. Оценка температурного коэффициента напряжения

Как правильно измерить напряжение стабилизации КС147А? Необходимо подключить стабилитрон в обратном направлении через ограничительный резистор к источнику питания и измерить напряжение на стабилитроне при токе 10 мА. Полученное значение должно находиться в пределах 4,23-5,17 В.



Стабилитрон КС147 — DataSheet

Перейти к содержимому

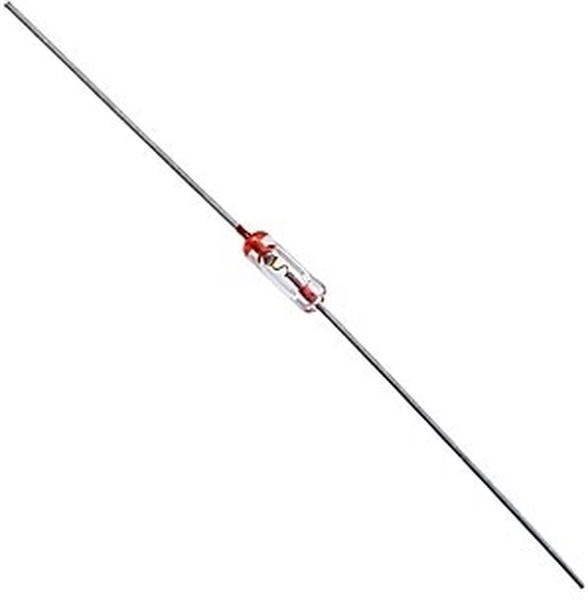

Корпус стабилитрона КС147А

Корпус стабилитрона КС147Г



Описание

Стабилитроны кремниевые, диффузионно-сплавные, малой мощности. Предназначены для стабилизации номинального напряжения 3,3…5,б В в диапазоне токов стабилизации 1…37,5 мА. Выпускаются в стеклянном корпусе с гибкими выводами. Тип стабилитрона и схема соединения электродов с выводами приводятся на корпусе. Допускается условная маркировка стабилитронов цветным кодом в соответствии с приведенной ниже таблицей. Масса стабилитрона не более 0,5 г.

В режиме стабилизации напряжения стабилитрон должен включаться полярностью, обратной указанной на корпусе.

Изгиб выводов допускается не ближе 3 мм от корпуса с радиусом закругления не менее 1,5 мм. Растягивающая выводы сила не должна
превышать 9,8 Н.

Пайка выводов допускается не ближе 5 мм от корпуса. Температура корпуса при пайке не должна превышать +125 °С.

Протекание через стабилитроны прямого тока допускается только при переходных процессах.

Допускается последовательное или параллельное соединение любого числа стабилитронов.

Тип стабилитронаЦвет кольцевой
полосы со стороны
катодного вьвода
Цвет метки на торце корпуса со стороны вывода
КатодногоАнодного
2C133BОранжевыйЖелтыйЖелтый
2С133ГОранжевыйСерыйЖелтый
2С147ВЗеленыйЖелтыйЖелтый
2С147ГЗеленыйСерыйЖелтый
2С156ВКрасныйЖелтыйЖелтый
2С156ГКрасныйСерыйЖелтый



Характеристики стабилитрона КС147
ОбозначениеЗначение для:Ед. изм.
КС147АКС147Г
 Аналог1N4624BZY83C4V7
Uстмин.4.2В
ном.4.7
макс.5.2
«>при Iст10
5
мА
αUст-0.09%/°C
δUст%
Uпр  (при Iпр, мА)1 (50)В
rст (при Iст, мА)56 (10)150 (5)Ом
Iст «>мин.31мА
макс.5826.5
Pпp0.30.125Вт
T-60…+125-60…+125°C
  • Uст — Напряжение стабилизации.
  • αUст — Температурный коэффициент напряжения стабилизации.
  • δUст — Временная нестабильность напряжения стабилизации.
  • Uпр — Постоянное прямое напряжение.
  • Iпр — Постоянный прямой ток.
  • rст — Дифференциальное сопротивление стабилитрона.
  • Iст — Ток стабилизации.
  • Pпp — Прямая рассеиваемая мощность.
  • T — Температура окружающей среды.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Параметры, цоколевка и аналоги стабилитрона КС147А

RadioLibs.ru

  • Справочник
  • Аудио и видео обзоры
  • Объявления
  • Главная /
  • Стабилитроны маломощные /
  • Стабилитрон КС147А

Описание стабилитрона КС147А

Стабилитрон КС147А кремниевый, сплавный, малой мощности.
Предназначен для стабилизации номинального напряжения 4,7 В в диапазоне токов стабилизации 3. ..58 мА.
Выпускается в стеклянном корпусе с гибкими выводами.
Для обозначения типа и полярности стабилитрона используется условная маркировка — голубая кольцевая полоса со стороны катодного вывода и серая кольцевая полоса со стороны анодного вывода.
В режиме стабилизации напряжения полярность включения стабилитрона обратная.
Масса стабилитронов не более 0,3 г.

Размеры стабилитрона КС147А

Характеристики стабилитрона КС147А

Номинальное напряжение стабилизации стабилитрона 4,7 В
Номинальный ток стабилизации стабилитрона 10,0 мА
Максимально-допустимая рассеиваемая мощность на стабилитроне 300 мВт
Минимальное напряжение стабилизации стабилитрона 4,23 В
Максимальное напряжение стабилизации стабилитрона 5,17 В
Дифференциальное сопротивление стабилитрона 56 Ом
Температурный коэффициент стабилизации стабилитрона -9. ..10 10-2 %/°С
Минимальный ток стабилизации стабилитрона 3,0 мА
Максимальный ток стабилизации стабилитрона 58 мА
Максимально-допустимая температура корпуса стабилитрона 125 °С
