Что такое стабилитрон КС191А. Каковы его основные параметры и характеристики. Где применяется КС191А. Какие есть аналоги этого стабилитрона. Как правильно выбрать и использовать КС191А в электронных схемах.
Что такое стабилитрон КС191А и его основные характеристики
Стабилитрон КС191А представляет собой полупроводниковый прибор, предназначенный для стабилизации напряжения в электронных схемах. Это кремниевый сплавной стабилитрон малой мощности в пластмассовом корпусе.
Основные технические характеристики КС191А:
- Номинальное напряжение стабилизации: 9,1 В при токе стабилизации 5 мА
- Минимальный ток стабилизации: 3 мА
- Максимальный ток стабилизации: 15 мА
- Максимальная рассеиваемая мощность: 0,15 Вт
- Дифференциальное сопротивление: 18 Ом при токе 5 мА
- Температурный коэффициент напряжения стабилизации: ±0,06 %/°С
- Рабочий диапазон температур: от -55°C до +100°C
Как работает стабилитрон КС191А? При обратном включении через p-n переход стабилитрона начинает протекать ток, а напряжение на нем остается практически постоянным в широком диапазоне токов. Это свойство и используется для стабилизации напряжения.
Применение стабилитрона КС191А в электронных схемах
Стабилитрон КС191А находит широкое применение в различных электронных устройствах для стабилизации и ограничения напряжения. Основные области применения включают:
- Источники питания — для стабилизации выходного напряжения
- Параметрические стабилизаторы напряжения
- Схемы защиты от перенапряжения
- Формирователи опорного напряжения
- Ограничители амплитуды сигналов
Как правильно включить КС191А в схему? Стабилитрон включается в обратном направлении последовательно с токоограничивающим резистором. Номинал резистора рассчитывается исходя из напряжения источника питания и требуемого тока стабилизации.
Аналоги и заменители стабилитрона КС191А
При отсутствии КС191А его можно заменить аналогичными стабилитронами с близкими характеристиками. Наиболее подходящими аналогами являются:
- 1N4739A — напряжение стабилизации 9,1 В, мощность 1 Вт
- BZX79C9V1 — напряжение 9,1 В, мощность 0,5 Вт
- MMBZ5239B — напряжение 9,1 В, SMD-исполнение
- 2С191А — полный отечественный аналог
При замене необходимо учитывать не только напряжение стабилизации, но и другие параметры — максимальный ток, мощность, температурный коэффициент. Это позволит обеспечить корректную работу схемы.
Особенности выбора и расчета схем со стабилитроном КС191А
При разработке схем с использованием КС191А следует учитывать несколько важных моментов:
- Ток стабилизации должен находиться в диапазоне от 3 до 15 мА
- Напряжение источника питания должно превышать напряжение стабилизации минимум на 20-30%
- Необходимо обеспечить эффективный теплоотвод при работе на предельных режимах
- Рекомендуется использовать схему температурной компенсации для повышения стабильности
Как рассчитать номинал токоограничивающего резистора для КС191А? Воспользуемся формулой:
R = (Uвх — Uст) / Iст
Где Uвх — входное напряжение, Uст — напряжение стабилизации, Iст — требуемый ток стабилизации.
Преимущества и недостатки стабилитрона КС191А
Стабилитрон КС191А обладает рядом достоинств и ограничений, которые следует учитывать при его применении:
Преимущества:
- Простота применения
- Низкая стоимость
- Высокая температурная стабильность
- Малые габариты
Недостатки:
- Относительно низкая мощность
- Ограниченный диапазон рабочих токов
- Чувствительность к перегрузкам
В каких случаях стоит применять КС191А? Этот стабилитрон оптимален для маломощных схем с током потребления до 15 мА, где требуется стабильное напряжение 9,1 В. Для более мощных применений рекомендуется выбирать стабилитроны с большей рассеиваемой мощностью.
Особенности производства и маркировки КС191А
Стабилитроны КС191А производятся по отработанной технологии, что обеспечивает их высокую надежность и стабильность параметров. Процесс изготовления включает следующие основные этапы:
- Формирование p-n перехода методом сплавления
- Разделение пластины на отдельные кристаллы
- Монтаж кристаллов в корпус
- Герметизация пластмассой
- Маркировка и тестирование
Как расшифровывается маркировка КС191А? Буквы «КС» обозначают кремниевый стабилитрон, цифры «191» — порядковый номер разработки, буква «А» — группа по напряжению стабилизации. На корпусе обычно указывается полное обозначение и дата изготовления.
Рекомендации по монтажу и эксплуатации КС191А
Для обеспечения надежной работы стабилитрона КС191А следует соблюдать ряд правил при монтаже и эксплуатации:
- Соблюдать полярность включения
- Не превышать максимально допустимые токи и напряжения
- Обеспечивать эффективный теплоотвод при работе на предельных режимах
- Защищать от статического электричества при монтаже
- Не допускать механических повреждений корпуса и выводов
Как проверить исправность КС191А? Простейшая проверка выполняется мультиметром — при прямом включении стабилитрон должен проводить ток, при обратном — поддерживать напряжение около 9,1 В. Для точной проверки параметров требуется специальное оборудование.
Соблюдение этих рекомендаций позволит максимально эффективно использовать возможности стабилитрона КС191А и обеспечить его длительную безотказную работу в составе электронных устройств.
Стабилитрон кс191а в категории «Электрооборудование»
Стабилитрон кс191а
Доставка по Украине
10 грн
Купить
Стабилитрон КС191Ж
На складе в г. Чернигов
Доставка по Украине
Купить
Стабилитрон КС630А 130 В 50 мА
На складе в г. Чернигов
Доставка по Украине
Купить
Стабілітрон КС650А 150В 33мА
На складе в г. Чернигов
Доставка по Украине
Купить
КС191Ж стабилитрон, стекло
На складе
Доставка по Украине
Купить
СТАБИЛИТРОН КС191Ж. НОВЫЕ. В ЛОТЕ 10 ШТУК!
Доставка из г. Днепр
12 грн
Купить
СТАБИЛИТРОН КС191Ж. НОВЫЕ. В ЛОТЕ 400 ШТУК!
Доставка по Украине
400 грн
Купить
СТАБИЛИТРОН КС191В. НОВЫЕ. В ЛОТЕ 10 ШТУК!
Доставка по Украине
17 грн
Купить
Стабилитрон кс191с. Новые. В лоте 9 штук!
Заканчивается
Доставка по Украине
15 грн
Купить
Стабилитроны Д814 (Д814А, Д814А1, Д814Б, Д814Б1, Д814В, Д814В1, Д814Г, Д814Г1, Д814Д, Д814Д1) , КС168 , КС161
Доставка по Украине
от 3. 20 грн
Купить
Стабилитрон кс191с
Доставка по Украине
10 грн
Купить
Стабилитрон кс191ф
Доставка по Украине
25 грн
Купить
Стабилитрон кс191ж
Доставка по Украине
Купить
Стабилитрон КС133А
Доставка по Украине
2.48 грн
Купить
Стабилитрон КС168А
Доставка по Украине
2.20 грн
Купить
Смотрите также
Стабилитрон КС175А
Доставка по Украине
2.20 грн
Купить
Стабилитрон КС527А
Доставка по Украине
2.20 грн
Купить
Стабилитрон КС680А
Доставка по Украине
43.20 грн
Купить
КС191А
На складе в г. Хмельницкий
Доставка по Украине
4.22 грн
Купить
КС191А2
На складе в г. Хмельницкий
Доставка по Украине
1.85 грн
Купить
Діоди стабілітрони КС162А нові
На складе
Доставка по Украине
10 грн/10 шт.
Купить
Діод стабілітрон КС170А ( 53 шт. )
На складе
Доставка по Украине
46 грн/комплект
Купить
СТАБИЛИТРОН КС600А. НОВЫЕ. В ЛОТЕ 10 ШТУК!
Доставка из г. Днепр
17 грн
Купить
Стабилитрон 2С191А
Доставка из г. Чернигов
Купить
Стабилитрон КС113А
Доставка из г. Чернигов
Купить
Стабилитрон КС168А
Доставка из г. Киев
1.15 грн
Купить
Стабилитрон кс156а
Доставка по Украине
10 грн
Купить
Стабилитрон КС168А
Доставка по Украине
20 грн
Купить
КС106А КС162А КС168В КС170А КС175А КС182А КС191А КС210Б
Доставка по Украине
Цену уточняйте
КС191А Стабілітрон двуханодний 9.1V, цена 13.86 грн — Prom.ua (ID#613895573)
К сожалению, товар недоступен. Купить Диоды вы можете у других продавцов.
Характеристики и описание

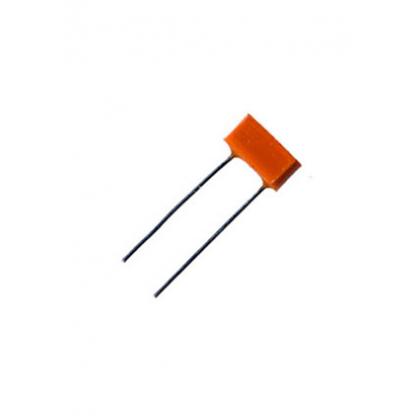

Стабилитроны КС191А кремниевые, сплавные, двуханодные, малой мощности.
