Кс527А характеристики: КС527А1 стекло, Стабилитрон кремниевый, 27В

Содержание

Стабилитрон КС527А

Количество драгоценных металлов в стабилитроне КС527А согласно документации производителя. Справочник массы и наименований ценных металлов в советских стабилитронах КС527А.

Стабилитрон КС527А количество содержания драгоценных металлов:
Золото: 0,00008 грамм.
Серебро: 0,00001 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
Согласно данным: Из справочника Связь-Инвест.

Справочник содержания ценных металлов из другого источника:
Стабилитрон КС527А 0,0001 0 0 0

Стабилитроны КС527А теория

Полупроводниковый стабилитрон, или диод Зенера — полупроводниковый диод, работающий при обратном смещении в режиме пробоя. До наступления пробоя через стабилитрон протекают незначительные токи утечки, а его сопротивление весьма высоко. При наступлении пробоя ток через стабилитрон резко возрастает, а его дифференциальное сопротивление падает до величины, составляющей для различных приборов от долей Ома до сотен Ом. Поэтому в режиме пробоя напряжение на стабилитроне поддерживается с заданной точностью в широком диапазоне обратных токов.



Прежде всего, не следует забывать, что стабилитрон работает только в цепях постоянного тока. Напряжение на стабилитрон подают в обратной полярности, то есть на анод стабилитрона будет подан минус “-“. При таком включении стабилитрона через него протекает обратный ток (I обр) от выпрямителя. Напряжение с выхода выпрямителя может изменяться, будет изменяться и обратный ток, а напряжение на стабилитроне и на нагрузке останется неизменным, то есть стабильным. На следующем рисунке показана вольт-амперная характеристика стабилитрона.

Основное назначение стабилитронов — стабилизация напряжения. Серийные стабилитроны изготавливаются на напряжения от 1,8 В до 400 В. Интегральные стабилитроны со скрытой структурой на напряжение около 7 В являются самыми точными и стабильными твердотельными источниками опорного напряжения: лучшие их образцы приближаются по совокупности показателей к нормальному элементу Вестона. Особый тип стабилитронов, высоковольтные лавинные диоды («подавители переходных импульсных помех», «суппрессоры», «TVS-диоды») применяется для защиты электроаппаратуры от перенапряжений.

Стабилитроны КС527А Принцип действия

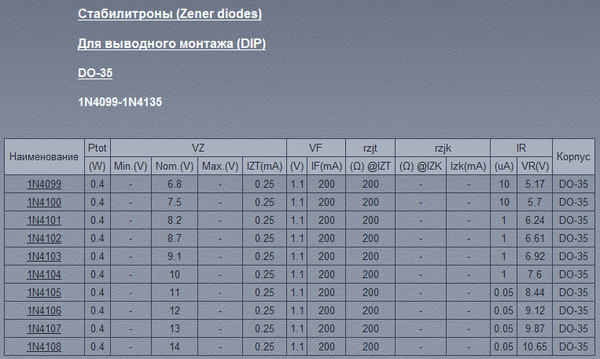

Советские и импортные стабилитроны

Полупроводниковый стабилитрон — это диод, предназначенный для работы в режиме пробоя на обратной ветви вольт-амперной характеристики. В диоде, к которому приложено обратное, или запирающее, напряжение, возможны три механизма пробоя: туннельный пробой, лавинный пробой и пробой вследствие тепловой неустойчивости — разрушительного саморазогрева токами утечки. Тепловой пробой наблюдается в выпрямительных диодах, особенно германиевых, а для кремниевых стабилитронов он не критичен. Стабилитроны проектируются и изготавливаются таким образом, что либо туннельный, либо лавинный пробой, либо оба эти явления вместе возникают задолго до того, как в кристалле диода возникнут предпосылки к тепловому пробою. Серийные стабилитроны изготавливаются из кремния, известны также перспективные разработки стабилитронов из карбида кремния и арсенида галлия.

Первую модель электрического пробоя предложил в 1933 году Кларенс Зенер, в то время работавший в Бристольском университете. Его «Теория электического пробоя в твёрдых диэлектриках» была опубликована летом 1934 года. В 1954 году Кеннет Маккей из Bell Labs установил, что предложеный Зенером туннельный механизм действует только при напряжениях пробоя до примерно 5,5 В, а при бо́льших напряжениях преобладает лавинный механизм. Напряжение пробоя стабилитрона определяется концентрациями акцепторов и доноров и профилем легирования области p-n-перехода. Чем выше концентрации примесей и чем больше их градиент в переходе, тем больше напряжённость электрического поля в области пространственного заряда при равном обратном напряжении, и тем меньше обратное напряжение, при котором возникает пробой:

Туннельный, или зенеровский, пробой возникает в полупроводнике только тогда, когда напряжённость электрического поля в p-n-переходе достигает уровня в 106 В/см. Такие уровни напряжённости возможны только в высоколегированных диодах (структурах p+-n+-типа проводимости) с напряжением пробоя не более шестикратной ширины запрещённой зоны (6 EG ≈ 6,7 В), при этом в диапазоне от 4 EG до 6 EG (4,5…6,7 В) туннельный пробой сосуществует с лавинным, а при напряжении пробоя менее 4 EG (≈4,5 В) полностью вытесняет его. С ростом температуры перехода ширина запрещённой зоны, а вместе с ней и напряжение пробоя, уменьшается: низковольтные стабилитроны с преобладанием туннельного пробоя имеют отрицательный температурный коэффициент напряжения (ТКН).

В диодах с меньшими уровнями легирования, или меньшими градиентами легирующих примесей, и, как следствие, бо́льшими напряжениями пробоя наблюдается лавинный механизм пробоя. Он возникает при концентрациях примесей, примерно соответствующих напряжению пробоя в 4 EG (≈4,5 В), а при напряжениях пробоя выше 4 EG (≈7,2 В) полностью вытесняет туннельный механизм. Напряжение, при котором возникает лавинный пробой, с ростом температуры возрастает, а наибольшая величина ТКН пробоя наблюдается в низколегированных, относительно высоковольтных, переходах.

Механизм пробоя конкретного образца можно определить грубо — по напряжению стабилизации, и точно — по знаку его температурного коэффициента. В «серой зоне» (см. рисунок), в которой конкурируют оба механизма пробоя, ТКН может быть определён только опытным путём. Источники расходятся в точных оценках ширины этой зоны: С. М. Зи указывает «от 4 EG до 6 EG» (4,5…6,7 В), авторы словаря «Электроника» — «от 5 до 7 В»8, Линден Харрисон — «от 3 до 8 В»26, Ирвинг Готтлиб проводит верхнюю границу по уровню 10 В9. Низковольтные лавинные диоды (LVA) на напряжения от 4 до 10 В — исключение из правила: в них действует только лавинный механизм.

Оптимальная совокупность характеристик стабилитрона достигается в середине «серой зоны», при напряжении стабилизации около 6 В. Дело не столько в том, что благодаря взаимной компенсации ТКН туннельного и лавинного механизмов эти стабилитроны относительно термостабильны, а в том, что они имеют наименьший технологический разброс напряжения стабилизации и наименьшее, при прочих равных условиях, дифференциальное сопротивление. Наихудшая совокупность характеристик — высокий уровень шума, большой разброс напряжений стабилизации, высокое дифференциальное сопротивление — свойственна низковольтным стабилитронам на 3,3—4,7 В.


Область применения стабилитрона КС527А

Основная область применения стабилитрона — стабилизация постоянного напряжения источников питания. В простейшей схеме линейного параметрического стабилизатора стабилитрон выступает одновременно и источником опорного напряжения, и силовым регулирующим элементом. В более сложных схемах стабилитрону отводится только функция источника опорного напряжения, а регулирующим элементом служит внешний силовой транзистор.

Прецизионные термокомпенсированные стабилитроны и стабилитроны со скрытой структурой широко применяются в качестве дискретных и интегральных источников опорного напряжения (ИОН), в том числе в наиболее требовательных к стабильности напряжения схемах измерительных аналого-цифровых преобразователей. C середины 1970-х годов и по сей день (2012 год) стабилитроны со скрытой структурой являются наиболее точными и стабильными твердотельными ИОН. Точностные показатели лабораторных эталонов напряжения на специально отобранных интегральных стабилитронах приближаются к показателям нормального элемента Вестона.

Особые импульсные лавинные стабилитроны («подавители переходных импульсных помех», «суппрессоры», «TVS-диоды») применяются для защиты электроаппаратуры от перенапряжений, вызываемых разрядами молний и статического электричества, а также от выбросов напряжения на индуктивных нагрузках. Такие приборы номинальной мощностью 1 Вт выдерживают импульсы тока в десятки и сотни ампер намного лучше, чем «обычные» пятидесятиваттные силовые стабилитроны. Для защиты входов электроизмерительных приборов и затворов полевых транзисторов используются обычные маломощные стабилитроны. В современных «умных» МДП-транзисторах защитные стабилитроны выполняются на одном кристалле с силовым транзистором.

Маркировка стабилитронов КС527А

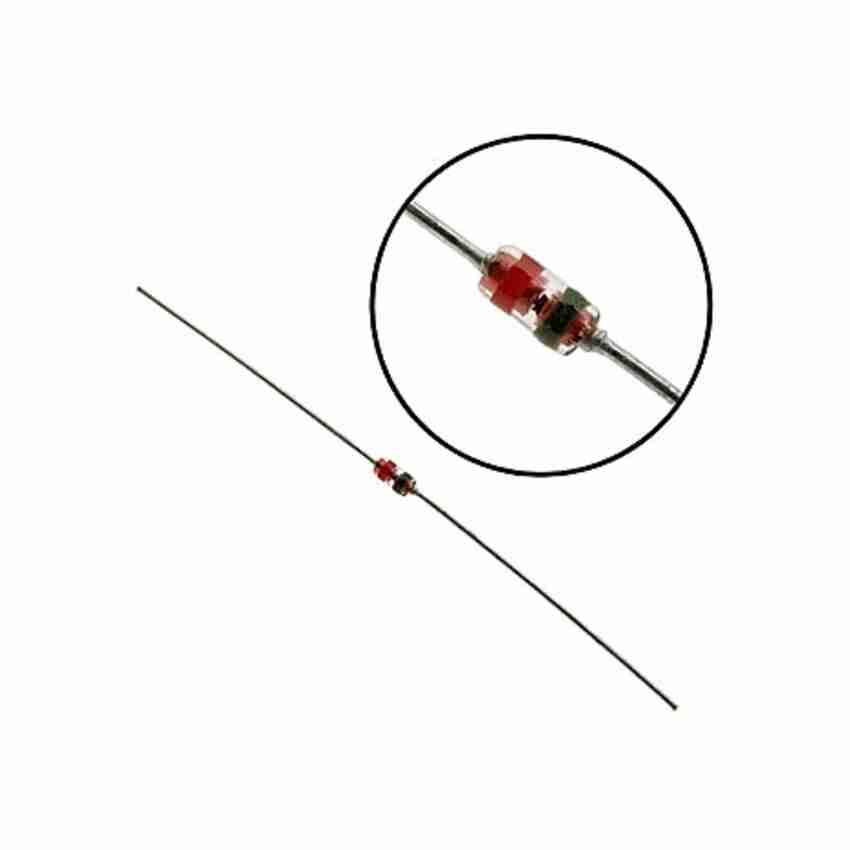

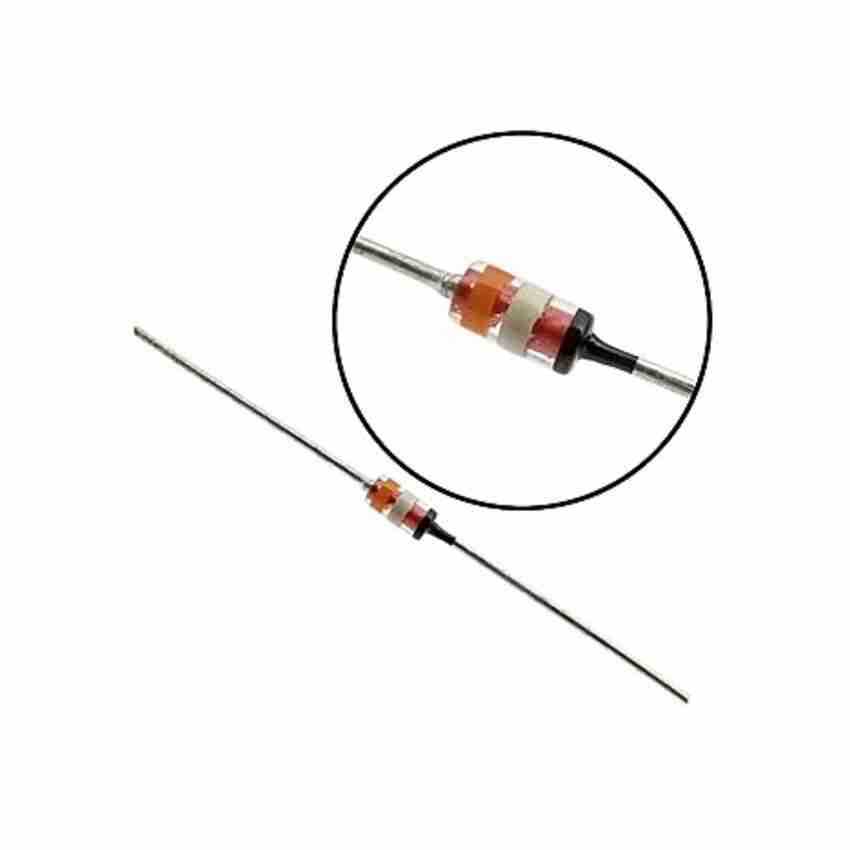

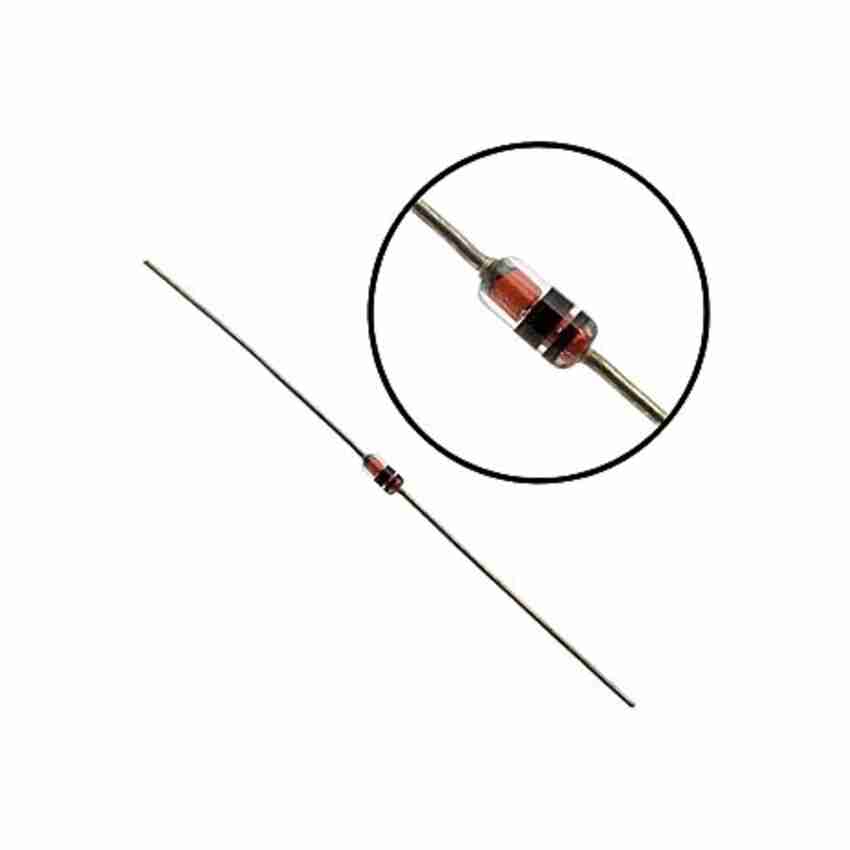

Маркировка стабилитронов



Есть информация о стабилитроне КС527А – высылайте ее нам, мы ее разместим на этом сайте посвященному утилизации, аффинажу и переработке драгоценных и ценных металлов.

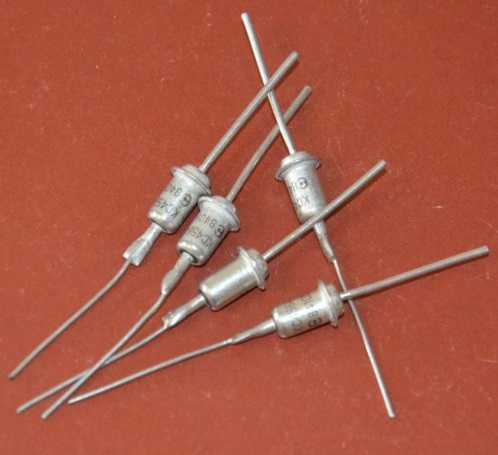

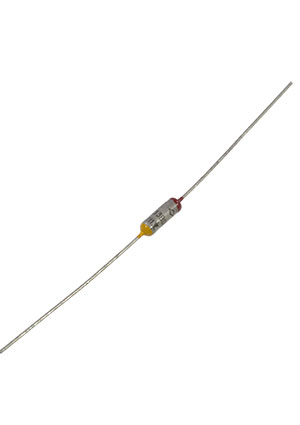

Фото Стабилитрон КС527А:

Предназначение Стабилитрон КС527А.

Характеристики Стабилитрон КС527А:

Купить или продать а также цены на Стабилитрон КС527А (стоимость, купить, продать):

Отзыв о стабилитроне КС527А вы можете в комментариях ниже:

КС482А, КС510А, КС512А, КС515А, КС518А, КС522А, КС527А, 2С482А, 2С510А, 2С512А, 2С515А, 2С518А, 2С522А, 2С524А, 2С527А, 2С530А, 2С536А

Все картинки в новостях кликабельные, то есть при нажатии они увеличиваются.

Стабилитроны кремниевые планарные: КС482А, КС510А, КС512А, КС515А, КС518А, КС522А, КС527А, 2С482А, 2С510А, 2С512А, 2С515А, 2С518А, 2С522А, 2С524А, 2С527А, 2С530А, 2С536А. Выпускаются в металлостеклянном корпусе с гибкими выводами.

Масса стабилитрона не более 1 гр.

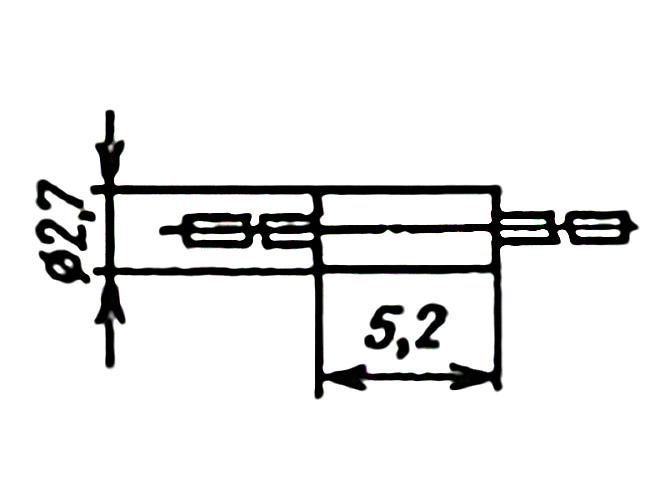

Чертёж стабилитрона КС482А, КС510А, КС512А, КС515А, КС518А, КС522А, КС527А, 2С482А, 2С510А, 2С512А, 2С515А, 2С518А, 2С522А, 2С524А, 2С527А, 2С530А, 2С536А

Электрические параметры.

Напряжение стабилизации номинальное при 29,85°С, Iст=5 мА
2С482А, КС482А 8,2 В
2С510А, КС510А
10 В
2С512А, КС512А 12 В
2С515А, КС515А 15 В
2С518А, КС518А 18 В
2С522А, КС522А 22 В
2С524А 24 В
2С527А, КС527А 27 В
2С530А 30 В
2С536А 36 В
Разброс напряжения стабилизации при Iст=5 мА
при 29,85°С
КС482А, КС510А, КС512А, КС515А, КС518А, КС522А, КС527А,
2С482А, 2С510А, 2С512А, 2С515А, 2С518А, 2С522А, 2С527А
±10%
2С524А, 2С530А, 2С536А ±5%
при -60,15°С
2С482А, КС482А От 6,9 до 9 В
2С510А, КС510А От 8,2 до 11 В
2С512А, КС512А От 9,9 до 13,2 В
2С515А, КС515А
От 12,3 до 16,5 В
2С518А, КС518А От 14,7 до 19,8 В
2С522А, КС522А От 17,9 до 24,2 В
2С524А От 20,5 до 25,2 В
2С527А, КС527А От 22,0 до 29,7 В
2С530А От 25,8 до 31,5 В
2С536А От 30,8 до 37,8 В
при 99,85°С
КС482А От 7,4 до 9,7 В
КС510А От 9,0 до 12,0 В
КС512А От 10,8 до 14,5 В
КС515А От 13,5 до 18,1 В
КС518А От 16,2 до 21,7 В
КС522А От 19,8 до 26,6 В
КС527А От 24,3 до 32,6 В
при 124,85°С
2С482А От 7,4 до 9,7 В
2С510А От 9 до 12 В
2С512А
От 10,8 до 14,5 В
2С515А От 13,5 до 18,1 В
2С518А От 16,2 до 21,7 В
2С522А От 19,8 до 26,6 В
2С524А От 22,8 до 27,9 В
2С527А От 24,3 до 32,6 В
2С530А От 28,5 до 34,6 В
2С536А От 34,2 до 42,0 В
Средний температурный коэффициент напряжения стабилизации в диапазоне рабочих температур, не более
2С482А, КС482А 0,08%/К
КС510А, КС512А, КС515А, КС518А, КС522А, КС527А, 2С510А, 2С512А, 2С515А,
2С518А, 2С522А, 2С524А, 2С527А, 2С530А, 2С536А
0,1%/К
Временна́я нестабильность напряжения стабилизации ±1,5%
Постоянное прямое напряжение при 24,85°С, Iпр=50 мА, не более 1 В
Постоянный обратный ток при 24,85°С, Uобр=0,7Uст. ном. для 2С482А, 2С510А, 2С512А,
2С515А, 2С518А, 2С522А, 2С524А, 2С527А, 2С530А, 2С536А, не более
20 мкА
Дифференциальное сопротивление, не более
при 24,85°С, Iст=1 мА
КС482А, КС510А, КС512А, КС515А, КС518А, КС522А, КС527А, 2С482А, 2С510А,
2С512А, 2С515А, 2С518А, 2С522А, 2С524А, 2С527А, 2С530А
200 Ом
2С536А 240 Ом
при 24,85°С, Iст=5 мА
2С482А, КС482А, 2С510А, КС510А, 2С512А, КС512А, 2С515А, КС515А, 2С518А,
КС518А, 2С522А, КС522А
25 Ом
2С524А 30 Ом
2С527А, КС527А 40 Ом
2С530А 45 Ом
2С536А 50 Ом
при -60,15°С, Iст=5 мА
2С482А, КС482А, 2С510А, КС510А, 2С512А, КС512А, 2С515А, КС515А, 2С518А,
КС518А, 2С522А, КС522А
50 Ом
2С524А 60 Ом
2С527А, КС527А 80 Ом
2С530А 90 Ом
2С536А 100 Ом
при 99,85°С, Iст=5 мА
КС482А, КС510А, КС512А, КС515А, КС518А, КС522А 50 Ом
КС527А 65 Ом
при 124,85°С, Iст=5 мА
2С482А, 2С510А, 2С512А, 2С515А, 2С518А, 2С522А, 2С524А 50 Ом
2С527А 65 Ом
2С530А 70 Ом
2С536А 75 Ом

Предельные эксплуатационные данные.

Минимальный ток стабилизации 1 мА
Максимальный ток стабилизации при температуре
от -60,15 до 34,85°С
2С482А 96 мА
2С510А 79 мА
2С512А 67 мА
2С515А 53 мА
2С518А 45 мА
2С522А 37 мА
2С524А 33 мА
2С527А 30 мА
2С530А 27 мА
2С536А 23 мА
от -60,15 до 49,85°С
КС482А 96 мА
КС510А 79 мА
КС512А 67 мА
КС515А 53 мА
КС518А 45 мА
КС522А 37 мА
КС527А 30 мА
при 99,85°С
КС482А 20 мА
КС510А 16 мА
КС512А 14 мА
КС515А 11 мА
КС518А 9 мА
КС522А 7,5 мА
КС527А 6 мА
при 124,85°С
2С482А 20 мА
2С510А 16 мА
2С512А 14 мА
2С515А 11 мА
2С518А 9 мА
2С522А 7,5 мА
2С524А 7 мА
2С527А 6 мА
2С530А 5,5 мА
2С536А 5 мА
от -60,15 до 34,85°С при ρ=665 Па
2С482А 48 мА
2С510А 39,5 мА
2С512А 33,5 мА
2С515А 26,5 мА
2С518А 22,5 мА
2С522А 18,5 мА
2С524А 16,5 мА
2С527А 15 мА
2С530А 13,5 мА
2С536А 11,5 мА
при 124,85°С при ρ=665 Па
2С482А 10 мА
2С510А 8 мА
2С512А 7 мА
2С515А 5,5 мА
2С518А 4,5 мА
2С522А 3,8 мА
2С524А 3,5 мА
2С527А 3 мА
2С530А 2,7 мА
2С536А 2,5 мА
Рассеиваемая мощность при температуре
от -60,15 до 34,85°С для 2С482А, 2С510А, 2С512А, 2С515А, 2С518А,
2С522А, 2С524А, 2С527А, 2С530А, 2С536А
1 Вт
от -60,15 до 49,85°С для КС482А, КС510А, КС512А, КС515А,
КС518А, КС522А, КС527А
1 Вт
при 99,85°С для КС482А, КС510А, КС512А, КС515А,
КС518А, КС522А, КС527А
0,2 Вт
при 124,85°С для 2С482А, 2С510А, 2С512А, 2С515А, 2С518А,
2С522А, 2С524А, 2С527А, 2С530А, 2С536А
0,2 Вт
от -60,15 до 34,85°С, ρ=665 Па для 2С482А, 2С510А, 2С512А, 2С515А, 2С518А,
2С522А, 2С524А, 2С527А, 2С530А, 2С536А
0,5 Вт
при 124,85°С, ρ=665 Па для 2С482А, 2С510А, 2С512А, 2С515А, 2С518А,
2С522А, 2С524А, 2С527А, 2С530А, 2С536А
0,1 Вт
Температура окружающей среды
2С482А, 2С510А, 2С512А, 2С515А, 2С518А,
2С522А, 2С524А, 2С527А, 2С530А, 2С536А
От -60,15 до 124,85°С
КС482А, КС510А, КС512А, КС515А, КС518А, КС522А, КС527А От -60,15 до 99,85°С
Температура перехода для 2С482А, 2С510А, 2С512А, 2С515А, 2С518А,
2С522А, 2С524А, 2С527А, 2С530А, 2С536А
149,85°С

Зависимость дифференциального сопротивления от тока.

Зависимость дифференциального сопротивления от тока.
