Кт203Б. КТ203Б: Биполярный транзистор для усилительных и импульсных устройств

Что представляет собой транзистор КТ203Б. Каковы его основные характеристики и параметры. Для каких целей применяется данный транзистор. Какие аналоги существуют у КТ203Б. Как правильно использовать этот транзистор в электронных схемах.

Содержание

Общая характеристика транзистора КТ203Б

КТ203Б — это кремниевый эпитаксиально-планарный биполярный транзистор структуры p-n-p. Он относится к классу маломощных усилительных транзисторов и предназначен для применения в усилительных и импульсных устройствах радиоэлектронной аппаратуры общего назначения.

Основные особенности транзистора КТ203Б:

Структура p-n-p
Максимальная рассеиваемая мощность коллектора — 150 мВт
Граничная частота коэффициента передачи тока — не менее 5 МГц
Максимальное напряжение коллектор-база — 30 В
Максимальный постоянный ток коллектора — 10 мА
Статический коэффициент передачи тока — 30…150

Конструкция и маркировка транзистора КТ203Б

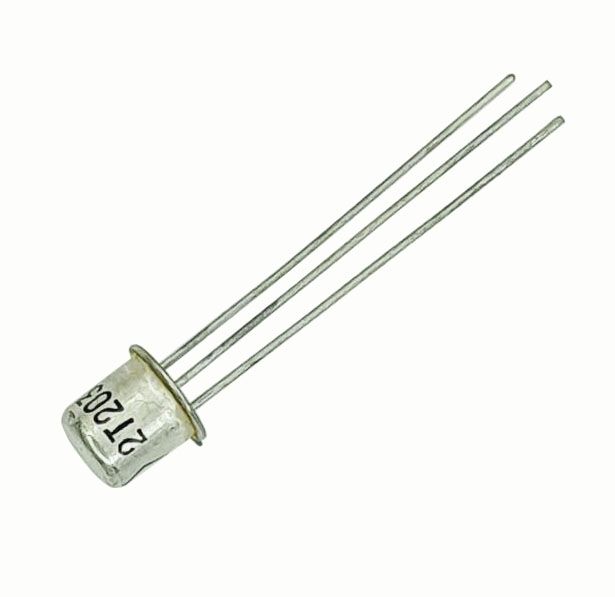

Транзистор КТ203Б выпускается в металло-стеклянном корпусе типа КТ-1-7 (TO-18) с гибкими выводами. Масса транзистора не превышает 0,5 г.

Маркировка наносится на корпус транзистора в виде цифро-буквенного кода. Климатическое исполнение — «УХЛ», категория размещения — «2.1».

Как расшифровать маркировку КТ203Б?

КТ — кремниевый транзистор
203 — порядковый номер разработки
Б — версия (модификация) транзистора

Электрические параметры и предельные эксплуатационные данные

Основные электрические параметры транзистора КТ203Б при температуре окружающей среды 25±10°С:

Обратный ток коллектора I_КБО ≤ 1 мкА
Статический коэффициент передачи тока h_21Э = 30…150
Граничная частота коэффициента передачи тока f_гр ≥ 5 МГц
Емкость коллекторного перехода С_К ≤ 4 пФ
Сопротивление насыщения коллектор-эмиттер R_{КЭ нас} ≤ 50 Ом

Предельно допустимые значения параметров режима эксплуатации:

Постоянное напряжение коллектор-база U_КБ ≤ 30 В
Постоянное напряжение эмиттер-база U_ЭБ ≤ 15 В
Постоянный ток коллектора I_К ≤ 10 мА
Постоянная рассеиваемая мощность коллектора P_К ≤ 150 мВт
Температура перехода T_пер ≤ 150°C

Области применения транзистора КТ203Б

Транзистор КТ203Б благодаря своим характеристикам находит применение в следующих областях:

Усилители низкой частоты
Импульсные схемы
Переключающие устройства
Генераторы колебаний
Стабилизаторы напряжения
Источники питания

Данный транзистор часто используется в портативной радиоаппаратуре, измерительных приборах, бытовой электронике.

Аналоги транзистора КТ203Б

У транзистора КТ203Б существуют следующие отечественные и зарубежные аналоги:

Отечественные: КТ3102, КТ3107
Зарубежные: 2N2432, 2N2432A, 2N1205

При замене транзистора на аналог следует внимательно сравнивать их параметры, так как возможны некоторые отличия.

В чем отличия КТ203Б от аналогов?

Основные отличия КТ203Б от аналогов заключаются в следующем:

Несколько меньший максимально допустимый ток коллектора
Чуть более низкая граничная частота
Меньшая рассеиваемая мощность

Эти особенности необходимо учитывать при проектировании схем с использованием КТ203Б.

Особенности применения транзистора КТ203Б в электронных схемах

При использовании транзистора КТ203Б в электронных устройствах следует учитывать некоторые важные моменты:

Соблюдать полярность включения p-n-p структуры
Не превышать предельно допустимые значения напряжений и токов
Обеспечивать эффективный теплоотвод при работе на предельных режимах

Учитывать температурную зависимость параметров транзистора
Использовать схемы температурной стабилизации режима работы при необходимости

Правильное применение этих рекомендаций позволит максимально эффективно использовать возможности транзистора КТ203Б в разрабатываемых устройствах.

Проверка исправности транзистора КТ203Б

Для проверки работоспособности транзистора КТ203Б можно использовать следующие методы:

Измерение статических параметров мультиметром
Проверка коэффициента усиления
Тестирование в реальной схеме включения

При измерении мультиметром проверяют сопротивление переходов транзистора в прямом и обратном направлении. Исправный транзистор должен показывать низкое сопротивление в прямом направлении и высокое — в обратном для p-n переходов.

Как проверить коэффициент усиления КТ203Б?

Для проверки коэффициента усиления транзистора КТ203Б можно использовать простую схему с резистивной нагрузкой в цепи коллектора. Измеряя ток базы и ток коллектора, можно рассчитать статический коэффициент передачи тока h21э. Его значение должно находиться в пределах 30…150 для исправного транзистора.

Транзистор КТ203Б

Драгоценные металлы в транзисторе КТ203Б согласно данных и паспортов-формуляров. Бесплатный онлайн справочник содержания ценных и редкоземельных драгоценных металлов с указанием его веса вида которые используются при производстве электрических радио транзисторов. Содержание драгоценных металлов в транзисторе КТ203Б. Золото: 0.00759 грамм. Серебро: 0 грамм. Платина: 0 грамм. Палладий: 0 грамм. Примечание: Из справочника Связь-Инвест. Если у вас есть интересная информация о транзисторе КТ203Б сообщите ее нам мы самостоятельно разместим ее на сайте. Вопросы справочника по транзисторах которые интересуют наших посетителей: найти аналог транзистора, усилитель на транзисторе, замена транзистора, как проверить транзистор или чем заменить транзистор в схеме, правила включения транзистора, Также интересны ваши рекомендации по мощным транзисторам, импортным и отечественным комплектующим, как самостоятельно проверить транзистор, Фото транзистора марки КТ203Б:

Полевой транзистор — полупроводниковый прибор, в котором ток изменяется в результате действия «перпендикулярного» току электрического поля, создаваемого напряжением на затворе.

Протекание в полевом транзисторе рабочего тока обусловлено носителями заряда только одного знака (электронами или дырками), поэтому такие приборы часто включают в более широкий класс униполярных электронных приборов (в отличие от биполярных). Схемы включения полевых транзисторов Так же, как и биполярные транзисторы, полевые транзисторы могут иметь три схемы включения: с общим истоком, с общим стоком и с общим затвором. Схема включения определяется тем, какой из трех электродов транзистора является общим и для входной и выходной цепи. Очевидно, что рассмотренный нами пример (рис. 4.2) является схемой с общим истоком (рис. а). Схема с общим затвором (рис. ) аналогична схеме с общей базой у биполярных транзисторов. Она не дает усиления по току, а входное сопротивление здесь маленькое, так как входным током является ток стока, вследствие этого данная схема на практике не используется. Схема с общим стоком (рис в) подобна схеме эмиттерного повторителя на биполярном транзисторе и ее называют истоковым повторителем.

Для данной схемы коэффициент усиления по напряжению близок к единице. Выходное напряжение по величине и фазе повторяет входное. В этой схеме очень высокое входное сопротивление и малое выходное.

Справочные данные на транзисторы (DataSheet) КТ203Б включая его характеристики: Актуальные Даташиты (datasheets) транзисторов – Схемы радиоаппаратуры:

Транзистор доступное описание принципа работы.

Жуткая вещь, в детстве все не мог понять как он работает, а оказалось все просто. В общем, транзистор можно сравнить с управляемым вентилем, где крохотным усилием мы управляем мощнейшим потоком. Чуть повернул рукоятку и тонны дерьма умчались по трубам, открыл посильней и вот уже все вокруг захлебнулось в нечистотах. Т.е. выход пропорционален входу умноженному на какую то величину. Этой величиной является коэффициент усиления.

Делятся эти устройства на полевые и биполярные. В биполярном транзисторе есть эмиттер, коллектор и база (смотри рисунок условного обозначения). Эмиттер он со стрелочкой, база обозначается как прямая площадка между эмиттером и коллектором. Между эмиттером и коллектором идет большой ток полезной нагрузки, направление тока определяется стрелочкой на эмиттере. А вот между базой и эмиттером идет маленький управляющий ток. Грубо говоря, величина управляющего тока влияет на сопротивление между коллектором и эмиттером. Биполярные транзисторы бывают двух типов: p-n-p и n-p-n принципиальная разница только лишь в направлении тока через них.
Полевой транзистор отличается от биполярного тем, что в нем сопротивление канала между истоком и стоком определяется уже не током, а напряжением на затворе. Последнее время полевые транзисторы получили громадную популярность (на них построены все микропроцессоры), т.к. токи в них протекают микроскопические, решающую роль играет напряжение, а значит потери и тепловыделение минимальны. Обозначение транзисторов или камень преткновения всех студентов. Как запомнить тип биполярного транзистора по его условной схеме? Представь что стрелочка это направление твоего движения на машине… Если едем в стенку то дружный вопль «Писец Нам Писец.

В общем, транзистор позволяет тебе слабеньким сигналом, например с ноги микроконтроллера, управлять мощной нагрузкой типа реле, двигателя или лампочки. Если не хватит усиления одного транзистора, то их можно соединять каскадами – один за другим, все мощней и мощней. А порой хватает и одного могучего полевого MOSFET транзистора. Посмотри, например, как в схемах сотовых телефонов управляется виброзвонок. Там выход с процессора идет на затвор силового MOSFET ключа. Купить транзисторы или продать а также цены на КТ203Б:

Оставьте отзыв или бесплатное объявление о покупке или продаже транзисторов (полевых транзисторов, биполярных транзисторов, КТ203Б:

Транзистор КТ203Б. Низкие цены. На складе в наличии.

Краткое техническое описание на

транзистор КТ203Б

КТ203Б

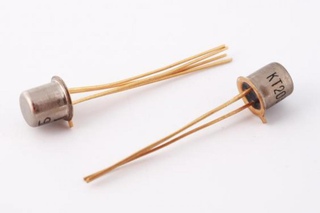

Транзисторы КТ203Б кремниевые эпитаксиально-планарные структуры p-n-p усилительные.
Предназначены для применения в усилителях и импульсных устройствах.
Используются для работы в составе радиоэлектронной аппаратуры общего назначения.
Выпускаются в металло-стеклянном корпусе с гибкими выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе транзистора.
Масса транзистора не более 0,5 г.
Тип корпуса: КТ-1-7 (TO-18).
Климатическое исполнение: «УХЛ», категория размещения «2.1».
Технические условия:
— — ЩЫ3.336.001 ТУ.
Гарантийный срок сохраняемости — не менее 12 лет с момента изготовления.
Импортный аналог: 2N2432, 2N2432A, 2N1205.
Основные технические характеристики транзистора КТ203Б:
• Структура транзистора: p-n-p
• Рк max — Постоянная рассеиваемая мощность коллектора: 150 мВт;
• fгр — Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 5 МГц;
• Uкбо max — Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 30 В;
• Uэбо max — Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 15 В;
• Iк max — Максимально допустимый постоянный ток коллектора: 10 мА;
• Iкбо — Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мкА;
• h31э — Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 30… 150;
• Rкэ нас — Сопротивление насыщения между коллектором и эмиттером: 50 Ом

Если вас интересует более подробная техническая информация о транзисторе КТ203Б обращайтесь в отдел продаж. Наши менеджеры предоставлят вам квалифицированную техническую консультацию.

Гарантия

На всю продукцию распостраняется гарантия от 1 до 8 лет, в зависимости от типа устройства.

После подтверждения заказа товар достается со склада, перепроверяется и, при необходимости, калибруется в лаборатории, комплектуется ЗИПом и технической документацией, надежно упаковывается.

Упаковка транзистора КТ203Б может состоять из заводской или транспортной коробки. По запросу поставляем в деревянных ящиках.

Для большей надежности также используем пенопласт, пупырчатый полиэтилен, гофрокартон, гидроизоляционную пленку. Для габаритных поставкок возможна транспортировка на паллетах.

Доставка транзистора КТ203Б

По умолчанию доставка осуществляется транспортой компанией «Новая Почта».

Также для вашего удобства мы предоставляем на выбор другие варианты доставки: SAT, Gunsel, Автолюкс, Укрпошта. Возможна курерская доставка по указанному вами адресу транспортной компанией.

Укажите желаемый способ при общении с менеджером. Если по каким-либо причинам Вы не можете воспользоваться ни одним из предложенных способов, то мы попытаемся найти подходящий вариант.

Также вас может заинтересовать:

Дополнительная информация

Категории товара : транзисторы, количество просмотров товара: 170. Рейтинг товара Транзистор КТ203Б: 4. Приведенные данные актуальны на: 16-02-2023. Подробную информацию о наличии и характеристиках товара уточняйте в отделе продаж.
