Транзистор кт209, характеристики, маркировка, аналоги, цоколевка

Транзисторы КТ209 p-n-p малой мощности, средней частоты. Применяются в усилительных каскадах низкочастотных устройств.

Зарубежный аналог КТ209

  • Во многих случаях можно заменить на MPS404
Перед заменой транзистора на аналогичный, внимательно ознакомтесь с характеристиками и цоколевкой аналога.

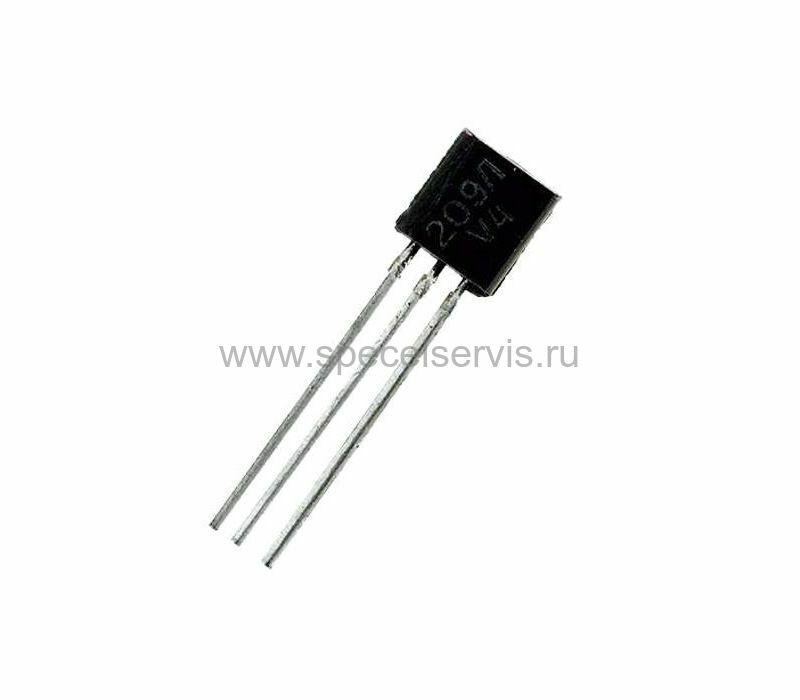

Корпусное исполнение

  • Тип корпуса: КТ-26 (ТО-92)

Цоколевка КТ209

№1 - Эмиттер

№2 - База

№3 - Коллектор

Корпусное исполнение (вариант 2)

Цоколевка КТ209 (вариант 2)

№1 - Коллектор

№2 - База

№3 - Эмиттер

Цветовая маркировка КТ209

КТ209А - сбоку серая точка, сверху темно-красная точка

КТ209Б - сбоку серая точка, сверху желтая точка

КТ209В - сбоку серая точка, сверху темно-зеленая точка

КТ209Г - сбоку серая точка, сверху голубая точка

КТ209Д - сбоку серая точка, сверху синяя точка

КТ209Е - сбоку серая точка, сверху белая точка

КТ209Ж - сбоку серая точка, сверху темно-коричневая точка

КТ209И - сбоку серая точка, сверху светло-табачная точка

КТ209К - сбоку серая точка, сверху серая точка

КТ209Л - сбоку серая точка, сверху серебристая точка

КТ209М - сбоку серая точка, сверху оранжевая точка

Характеристики транзисторов КТ209

Предельные параметры КТ209

Максимально допустимый постоянный ток коллектоpа (IК max):

  • КТ209А, КТ209Б, КТ209В, КТ209Г, КТ209Д, КТ209Е, КТ209Ж, КТ209И, КТ209К, КТ209Л, КТ209М - 300 мА

Максимально допустимый импульсный ток коллектоpа (IК, и max):

  • КТ209А, КТ209Б, КТ209В, КТ209Г, КТ209Д, КТ209Е, КТ209Ж, КТ209И, КТ209К, КТ209Л, КТ209М - 500 мА

Максимально допустимое постоянное напряжение коллектор-эмиттер при сопротивлении в цепи база-эмиттер (UКЭR max) при Т = 25° C:

  • КТ209А - 15 В
  • КТ209Б - 15 В
  • КТ209В - 15 В
  • КТ209Г - 30 В
  • КТ209Д -
    30 В
  • КТ209Е - 30 В
  • КТ209Ж - 45 В
  • КТ209И - 45 В
  • КТ209К - 45 В
  • КТ209Л - 60 В
  • КТ209М - 60 В

Максимально допустимое постоянное напряжение коллектор-база при токе эмиттера, равном нулю (UКБ0 max) при Т = 25° C:

  • КТ209А - 15 В
  • КТ209Б - 15 В
  • КТ209В - 15 В
  • КТ209Г - 30 В
  • КТ209Д - 30 В
  • КТ209Е - 30 В
  • КТ209Ж - 45 В
  • КТ209И - 45 В
  • КТ209К - 45 В
  • КТ209Л - 60 В
  • КТ209М - 60 В

Максимально допустимое постоянное напряжение эмиттеp-база при токе коллектоpа, равном нулю (UЭБ0 max) при Т = 25° C:

  • КТ209А - 10 В
  • КТ209Б - 10 В
  • КТ209В - 10 В
  • КТ209Г - 10 В
  • КТ209Д - 10 В
  • КТ209Е - 10 В
  • КТ209Ж - 20 В
  • КТ209И - 20 В
  • КТ209К - 20 В
  • КТ209Л - 20 В
  • КТ209М - 20 В

Максимально допустимая постоянная рассеиваемая мощность коллектоpа (PК max) при Т = 25° C:

  • КТ209А, КТ209Б, КТ209В, КТ209Г, КТ209Д, КТ209Е, КТ209Ж, КТ209И, КТ209К, КТ209Л, КТ209М - 200 мВт

Максимально допустимая температура перехода (Tп max):

  • КТ209А, КТ209Б, КТ209В, КТ209Г, КТ209Д, КТ209Е, КТ209Ж, КТ209И, КТ209К, КТ209Л, КТ209М - 125 ° C

Максимально допустимая температура окружающей среды (Tmax):

  • КТ209А, КТ209Б, КТ209В, КТ209Г, КТ209Д, КТ209Е, КТ209Ж, КТ209И, КТ209К, КТ209Л, КТ209М - 100 ° C
Электрические характеристики транзисторов КТ209 при Т
= 25oС

Статический коэффициент передачи тока биполярного транзистора (h

21Э
) при (UКБ) 1 В, (IЭ) 30 мА:

  • КТ209А - 20 - 60
  • КТ209Б - 40 - 120
  • КТ209В - 80 - 240
  • КТ209Г - 20 - 60
  • КТ209Д - 40 - 120
  • КТ209Е - 80 - 240
  • КТ209Ж - 20 - 60
  • КТ209И - 40 - 120
  • КТ209К - 80 - 160
  • КТ209Л - 20 - 60
  • КТ209М - 40 - 120

Напряжение насыщения коллектор-эмиттер (UКЭ нас):

  • КТ209А, КТ209Б, КТ209В, КТ209Г, КТ209Д, КТ209Е, КТ209Ж, КТ209И, КТ209К, КТ209Л, КТ209М - 0,4 В

Граничная частота коэффициента передачи тока (fгр)

  • КТ209А, КТ209Б, КТ209В, КТ209Г, КТ209Д, КТ209Е, КТ209Ж, КТ209И, КТ209К, КТ209Л, КТ209М - 5 МГц

Емкость коллекторного перехода (CК)

  • КТ209А, КТ209Б, КТ209В, КТ209Г, КТ209Д, КТ209Е, КТ209Ж, КТ209И, КТ209К, КТ209Л, КТ209М - 50 пФ

Емкость эмиттерного перехода (CЭ)

  • КТ209А, КТ209Б, КТ209В, КТ209Г, КТ209Д, КТ209Е, КТ209Ж, КТ209И, КТ209К, КТ209Л, КТ209М - 100 пФ

Опубликовано 17. 03.2020

DC-DC понижающий преобразователь - ссылка на товар.

Транзистор КТ209 — DataSheet

Параметр Обозначение Маркировка Условия Значение Ед. изм.
Аналог КТ209А MPS404, CS9020 *2, 2S3221 *3, 2N862 *3, 2N2278 *3, 2N2184 *3, 2N2276 *3, 2N2277 *3, 2N864A *3
КТ209Б MPS404, 2S3040 *3, 2N1239 *3, 2S3240 *3, 2N2894 *3, KSY81 *3, 2N3977 *3
, TR15 *2, KSY82 *3
КТ209В MPS404, 2SA1883 *1, 2SB1279 *1, 2SB1199 *1, 2S307A *3, СР4 *2, 2N2944 *3, ТР2944 *2
КТ209В2 MPS404, 2S304A *3, 2N2944A *3, 2N3059 *3
КТ209Г MPS404, 2N1254 *1, 2N6567 *1, 2N3344 *3, HA9048 *3, 2N1643 *3, 2N861 *3, 2N860 *3
КТ209Д MPS404, PET4059 *3, РЕТ4060 *3, 2N1255 *3, MPS404 *2, ТНС2945 *3, 2N3978 *3, 2N2945 *3, 2N3209 *3, ВС250 *2, 2N869A *3
КТ209Е MPS404, 2N4125 *2, 2SA1211 *3, 2N1258 *3, ВС381 *2, ВС181 *2, KSA1378, НА9049 *3, 2N2945A
*3
КТ209Ж MPS404, 2N327B *3, 2S3220 *3, 2S3210 *3, 2N3979 *3, OC204 *3, ОС206 *2
КТ209И MPS404, 2N1257 *3, 2N1256 *3, MPS404A *2
КТ209К MPS404A, 2SA539, KSA539, IT 139 *1, IT139/71 *1, XIT139 *1, BSR18 *1, 2SA1835SP *1, 2SA1835SN *1, 2SA1835S, 2SA558 *3, 2SA559A *3, 2N2946 *3
КТ209Л MPS404A, ОС205 *1, 2N1259 *3
КТ209М MPS404A, 2N343 *3, GES2906A, 2N3913 *1, 2N3910 *1, JE9215, JE9215A, 2N1259 *3, KSA539 *2
КТ209К9 ММВТ404А
Структура  — p-n-p
Максимально допустимая постоянная рассеиваемая мощность коллектора PK max,P*K, τ max,P**K, и max  35 °С 200 мВт
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером fгр, f*h31б, f**h31э, f***max КТ209А ≥5 МГц
КТ209Б ≥5
КТ209В ≥5
КТ209В2 ≥5
КТ209Г ≥5
КТ209Д ≥5
КТ209Е ≥5
КТ209Ж ≥5
КТ209И
≥5
КТ209К  — ≥5
КТ209Л  — ≥5
КТ209М  — ≥5
КТ209К9 ≥4
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера UКБО проб.U*КЭR проб., U**КЭО проб. КТ209А 15 В
КТ209Б 15
КТ209В 15
КТ209В2 15
КТ209Г 30
КТ209Д
30
КТ209Е 30
КТ209Ж 45
КТ209И 45
КТ209К 45
КТ209Л 60
КТ209М 60
КТ209К9 40
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора UЭБО проб. КТ209А  — 10 В
КТ209Б 10
КТ209В 10
КТ209В2 10
КТ209Г 10
КТ209Д 10
КТ209Е 10
КТ209Ж 20
КТ209И 20
КТ209К 20
КТ209Л 20
КТ209М 20
КТ209К9 25
Максимально допустимый постоянный ток коллектора IK max, I*К , и max КТ209А 300(500*) мА
КТ209Б 300(500*)
КТ209В 300(500*)
КТ209В2 300(500*)
КТ209Г 300(500*)
КТ209Д 300(500*)
КТ209Е 300(500*)
КТ209Ж 300(500*)
КТ209И 300(500*)
КТ209К 300(500*)
КТ209Л 300(500*)
КТ209М 300(500*)
КТ209К9 150
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера IКБО, I*КЭR, I**КЭO КТ209А 15 В ≤1* мкА
КТ209Б 15 В ≤1*
КТ209В 15 В ≤1*
КТ209В2 15 В ≤1*
КТ209Г 30 В ≤1*
КТ209Д 30 В ≤1*
КТ209Е 30 В ≤1*
КТ209Ж 45 В ≤1*
КТ209И 45 В ≤1*
КТ209К 45 В ≤1*
КТ209Л 60 В ≤1*
КТ209М 60 В ≤1*
КТ209К9 ≤1
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером h21э,  h*21Э КТ209А  1 В; 30 мА 20…60*
КТ209Б 1 В; 30 мА 40…120*
КТ209В 1 В; 30 мА 80…240*
КТ209В2 ≥200*
КТ209Г 1 В; 30 мА 20…60*
КТ209Д 1 В; 30 мА 40…120*
КТ209Е 1 В; 30 мА 80…240*
КТ209Ж 1 В; 30 мА 20…60*
КТ209И 1 В; 30 мА 40…120*
КТ209К 1 В; 30 мА 80…160*
КТ209Л 1 В; 30 мА 20…60*
КТ209М 1 В; 30 мА 40…120*
КТ209К9 0. 2 В; 12 мА ≥30
Емкость коллекторного перехода cк,  с*12э КТ209А 10 В ≤50 пФ
КТ209Б 10 В ≤50
КТ209В 10 В ≤50
КТ209В2 10 В ≤50
КТ209Г 10 В ≤50
КТ209Д 10 В ≤50
КТ209Е 10 В ≤50
КТ209Ж 10 В ≤50
КТ209И 10 В ≤50
КТ209К 10 В ≤50
КТ209Л 10 В ≤50
КТ209М 10 В ≤50
КТ209К9 ≤15
Сопротивление насыщения между коллектором и эмиттером  rКЭ нас,  r*БЭ нас КТ209А ≤1. 3 Ом
КТ209Б ≤1.3
КТ209В ≤1.3
КТ209В2 ≤1.3
КТ209Г ≤1.3
КТ209Д ≤1.3
КТ209Е ≤1.3
КТ209Ж ≤1.3
КТ209И ≤1.3
КТ209К ≤1.3
КТ209Л ≤1.3
КТ209М ≤1.3
КТ209К9 ≤1. 1
Коэффициент шума транзистора Кш, r*b, Pвых КТ209А Дб, Ом, Вт
КТ209Б
КТ209В 1 кГц ≤5
КТ209В2 1 кГц ≤5
КТ209Г
КТ209Д
КТ209Е 1 кГц ≤5
КТ209Ж
КТ209И
КТ209К 1 кГц ≤5
КТ209Л
КТ209М
КТ209К9
Постоянная времени цепи обратной связи на высокой частоте τк, t*рас,  t**выкл,  t***пк(нс) КТ209А пс
КТ209Б
КТ209В
КТ209В2
КТ209Г
КТ209Д
КТ209Е
КТ209Ж
КТ209И
КТ209К
КТ209Л
КТ209М
КТ209К9

Транзистор КТ209

Поиск по сайту


Транзистор КТ209 - усилительный, эпитаксиально-планарный, кремниевый, структуры p-n-p. Нормируется по коэффициенту шума на частоте 1 кГц. Применяется в импульсных и усилительных модулях, а также в различных блоках герметизированной аппаратуры. Два номинала транзистора КТ209 выпускаются специально для применения в телевизионных приёмниках, это КТ209Б1 и КТ209В1.
КТ209 выпускаются в двух вариантах корпусов (см. рисунок ниже) и маркируются следующим образом:
вариант 1 - буква типономинала на корпусе;
вариант 2 - на боковой поверхности имеется метка серого цвета, а на торце транзистора метка, соответствующего типономинала.

Вариант 1
КТ209А А
КТ209Б Б
КТ209Б1 Б1
КТ209В В
КТ209В1 В1
КТ209Г Г
КТ209Д Д
КТ209Е Е
КТ209Ж Ж
КТ209И И
КТ209К К
КТ209Л Л
КТ209М М
Вариант 2
КТ209А тёмно-красная
КТ209Б жёлтая
КТ209В тёмно-зелёная
КТ209Г голубая
КТ209Д синяя
КТ209Е белая
КТ209Ж коричневая
КТ209И серебристая
КТ209К оранжевая
КТ209Л светло-табачная
КТ209М серая




Оба варианта исполнения имеют пластмассовый корпус и гибкие выводы. Весит транзистор КТ209 не более 0.3 г.

КТ209 цоколевка

Цоколевка КТ209 показана на рисунке выше.


Электрические параметры транзистора КТ209

• Коэффициент передачи тока (статический). Схема с общим эмиттером.
Uкб = 1 В, Iк = 30 мА:
 Т = +25°C:
КТ209А, КТ209Г, КТ209Ж, КТ209Л 20 ÷ 60
КТ209Б, КТ209Д, КТ209И, КТ209М 40 ÷ 120
КТ209В, КТ209Е 80 ÷ 240
КТ209К 80 ÷ 160
КТ209Б1, не менее 12
КТ209В1, не менее 30
 Т = +100°C:
КТ209А, КТ209Г, КТ209Ж, КТ209Л 20 ÷ 120
КТ209Б, КТ209Д, КТ209И, КТ209М 40 ÷ 240
КТ209В, КТ209Е 80 ÷ 480
КТ209К 80 ÷ 320
КТ209Б1, не менее 12
КТ209В1, не менее 30
 Т = −45°C:
КТ209А, КТ209Г, КТ209Ж, КТ209Л 10 ÷ 60
КТ209Б, КТ209Д, КТ209И, КТ209М 20 ÷ 120
КТ209В, КТ209Е 40 ÷ 240
КТ209К 40 ÷ 160
КТ209Б1, не менее 6
КТ209В1, не менее 15
• Граничная частота коэффициента передачи тока в схеме с ОЭ
при Uкб = 5 В, Iк = 10 мА, не менее:
5 МГц
• Коэффициент шума при Iк = 0. 2 мА, Uкэ = 5 В, f = 1 кГц
для КТ209В, КТ209Е, КТ209К, не более:
5 дБ
• Напряжение насыщения К-Э, при Iк = 300 мА, Iб = 30 мА, не более
0.4 В
• Напряжение насыщения Б-Э, при Iк = 300 мА, Iб = 30 мА, не более 1.5 В
• Ток эмиттера (обратный), при Uэб = Uэб max, не более 1 мкА
• Входное сопротивление в режиме малого сигнала в схеме с общим эмиттером,
при Uкэ = 5 В, Iк = 5 мА
130÷2500
Ом
• Ёмкость коллекторного перехода при Uкб = 10 В, f = 500 КГц, не более: 50 пФ
• Ёмкость коллекторного перехода при Uэб = 0. 5 В, f = 1 МГц, не более: 100 пФ

Предельные эксплуатационные характеристики транзисторов КТ209

• Напряжение К-Б (постоянное):
 при Т = +25...+100°C:
КТ209А, КТ209Б, КТ209В, КТ209Б1, КТ209В1 15 В
КТ209К, КТ209Д, КТ209Е 30 В
КТ209Ж, КТ209И, КТ209К 45 В
КТ209Л, КТ209М 60 В
 при Т = −45°C:
КТ209А, КТ209Б, КТ209В, КТ209Б1, КТ209В1 10 В
КТ209К, КТ209Д, КТ209Е 25 В
КТ209Ж, КТ209И, КТ209К 40 В
КТ209Л, КТ209М 55 В
• Напряжение К-Э (постоянное) при Rбэ ≤ 10 КОм:
 при Т = +25. ..+100°C:
КТ209А, КТ209Б, КТ209В, КТ209Б1, КТ209В1 15 В
КТ209К, КТ209Д, КТ209Е 30 В
КТ209Ж, КТ209И, КТ209К 45 В
КТ209Л, КТ209М 60 В
 при Т = −45°C:
КТ209А, КТ209Б, КТ209В, КТ209Б1, КТ209В1 10 В
КТ209К, КТ209Д, КТ209Е 25 В
КТ209Ж, КТ209И, КТ209К 40 В
КТ209Л, КТ209М 55 В
• Напряжение Э-Б (постоянное):
 при Т = +25...+100°C:
КТ209Б1 5 В
КТ209А, КТ209Б, КТ209В, КТ209Г, КТ209Д, КТ209Е, КТ209В1
10 В
КТ209Ж, КТ209И, КТ209К, КТ209Л, КТ209М 15 В
• Ток коллектора (постоянный): 300 мА
• Ток коллектора (импульсный): 500 мА
• Ток базы (постоянный): 100 мА
• Рассеиваемая мощность коллектора (постоянная):
T = −45. ..+45°C 200 мВт
T = +100°C 62.5 мВт
• Тепловое сопротивление переход − среда 0.45°C/мВт
• Температура p-n перехода +125°C
• Рабочая температура (окружающей среды) −45 ... +100°C

При Т > +45°C Pкмакс уменьшается линейно.



Транзистор КТ209 характеристики, параметры, цололевка, аналоги

Транзистор КТ209 – кремниевый, эпитаксиально-планарный биполярный транзистор с p-n-p структурой в пластмассовом корпусе. Используются в низкочастотных устройствах аппаратуры широкого применения. КТ209Б1 и КТ209В1 применяются в телевизионных приемниках.

Цоколевка транзистора КТ209

Маркировка транзистора КТ209

На боковой поверхности транзистора имеется метка серого цвета, а на торце метка, соответствующего типономинала:
КТ209А - тёмно-красная
КТ209Б - жёлтая
КТ209В - тёмно-зелёная
КТ209Г - голубая
КТ209Д - синяя
КТ209Е - белая
КТ209Ж - коричневая
КТ209И - серебристая
КТ209К - оранжевая
КТ209Л - светло-коричневая
КТ209М - серая

Характеристики транзистора КТ209

Транзистор Uкбо(и),В Uкэо(и), В Iкmax(и), мА Pкmax(т), мВт h31э fгр., МГц
КТ209А 15 15 300(500) 200 20-60 5
КТ209Б 15 15 300(500) 200 40-120 5
КТ209Б1 15 15 300(500) 200 >12 5
КТ209В 15 15 300(500) 200 80-240 5
КТ209В1 15 15 300(500) 200 >30 5
КТ209Г 30 30 300(500) 200 20-60 5
КТ209Д 30 30 300(500) 200 40-120 5
КТ209Е 30 30 300(500) 200 80-240 5
КТ209Ж 45 45 300(500) 200 20-60 5
КТ209И 45 45 300(500) 200 40-120 5
КТ209К 45 45 300(500) 200 80-160 5
КТ209Л 60 60 300(500) 200 20-60 5
КТ209М 60 60 300(500) 200 40-120 5

Uкбо(и) - Максимально допустимое напряжение (импульсное) коллектор-база
Uкэо(и) - Максимально допустимое напряжение (импульсное) коллектор-эмиттер
Iкmax(и) - Максимально допустимый постоянный (импульсный) ток коллектора
Pкmax(т) - Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом)
h31э - Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером
fгр - граничная частота коэффициента передачи тока в схеме с общим эмиттером

Аналоги транзистора КТ209

КТ209: MPS404
КТ209К: MPS404A

КТ209А, КТ209М, КТ209Б, КТ209В, КТ209Г, КТ209Д, КТ209Е, КТ209Ж, КТ209И, КТ209К, КТ209Л

Все картинки в новостях кликабельные, то есть при нажатии они увеличиваются.

Транзисторы кремниевые эпитаксиально-планарные p-n-p маломощные КТ209А, КТ209М, КТ209Б, КТ209В, КТ209Г, КТ209Д, КТ209Е, КТ209Ж, КТ209И, КТ209К, КТ209Л. Предназначены для работы в усилительных и импульсных микромодулях и блоках герметизированной аппаратуры. Выпускаются в пластмассовом корпусе с гибкими выводами в двух вариантах.

Масса транзистора не более 0,3 гр.

Чертёж транзистора КТ209А, КТ209М, КТ209Б, КТ209В, КТ209Г, КТ209Д, КТ209Е, КТ209Ж, КТ209И, КТ209К, КТ209Л

Электрические параметры.

Граничная частота коэффициента передачи тока в схеме с общим эмиттером при UКБ=5 В, IК=10 мА, не менее 5 МГц
Коэффициент шума при UКЭ=3 В, IК=0,2 мА, ƒ=1 кГц, Rr=3 кОм, КТ209Е, КТ209В, КТ209К, не более 5 дБ
Статический коэффициент передачи тока в схеме с общим эмиттером при UКЭ=1 В, IК=30 мА, при Т=24,85°С
КТ209А, КТ209Г, КТ209Ж, КТ209Л 20-60
КТ209М, КТ209Б, КТ209Д, КТ209И 40-120
КТ209В, КТ209Е 80-240
КТ209К 80-160
при Т=99,85°С
КТ209А, КТ209Г, КТ209Ж, КТ209Л 20-120
КТ209М, КТ209Б, КТ209Д, КТ209И 40-240
КТ209В, КТ209Е 80-480
КТ209К 80-320
при Т=-45,15°С
КТ209А, КТ209Г, КТ209Ж, КТ209Л 10-60
КТ209М, КТ209Б, КТ209Д, КТ209И 20-120
КТ209В, КТ209Е 40-240
КТ209К 40-160
Напряжение насыщения коллектор-эмиттер при IК=300 мА, IБ=30 мА, не более 0,4 В
Напряжение насыщения база-эмиттер при IК=300 мА, IБ=30 мА, не более 1,5 В
Ёмкость коллекторного перехода при UКБ=10 В, ƒ=500 кГц, не более 50 пФ
Ёмкость эмиттерного перехода при UЭБ=0,5 В, ƒ=1 МГц, не более 100 пФ
Входное сопротивление в режиме малого сигнала в схеме с общим эмиттером при UКЭ=5 В, IК=5 мА 130-2500 Ом
Обратный ток эмиттера при UЭБ=UЭБ макс, не более 1 мкА

Предельные эксплуатационные данные КТ209А, КТ209М, КТ209Б, КТ209В, КТ209Г, КТ209Д, КТ209Е, КТ209Ж, КТ209И, КТ209К, КТ209Л.

Постоянное напряжение коллектор-база при Т=298-373 К
КТ209А, КТ209Б, КТ209В 15 В
КТ209Г, КТ209Д, КТ209Е 30 В
КТ209Ж, КТ209И, КТ209К 45 В
КТ209Л, КТ209М 60 В
при Т=-45,15°С
КТ209А, КТ209Б, КТ209В 10 В
КТ209Г, КТ209Д, КТ209Е 25 В
КТ209Ж, КТ209И, КТ209К 40 В
КТ209Л, КТ209М 55 В
Постоянное напряжение коллектор-эмиттер при RБЭ≤10 кОм, при Т=298-373 К
КТ209А, КТ209Б, КТ209В 15 В
КТ209Г, КТ209Д, КТ209Е 30 В
КТ209Ж, КТ209И, КТ209К 45 В
КТ209Л, КТ209М 60 В
при Т=-45,15°С
КТ209А, КТ209Б, КТ209В 10 В
КТ209Г, КТ209Д, КТ209Е 25 В
КТ209Ж, КТ209И, КТ209К 40 В
КТ209Л, КТ209М 55 В
Постоянное напряжение эмиттер-база, при Т=298-373 К
КТ209А, КТ209Б, КТ209В, КТ209Г, КТ209Д, КТ209Е 10 В
КТ209Ж, КТ209И, КТ209К, КТ209Л, КТ209М 20 В
при Т=-45,15°С
КТ209А, КТ209Б, КТ209В, КТ209Г, КТ209Д, КТ209Е 10 В
КТ209Ж, КТ209И, КТ209К, КТ209Л, КТ209М 15 В
Постоянный ток коллектора 300 мА
Импульсный ток коллектора 500 мА
Постоянный ток базы 100 мА
Постоянная рассеиваемая мощность коллектора 200 мВт
Тепловое сопротивление переход-среда 0,45 К/мВт
Температура перехода 124,85°С
Температура окружающей среды От -45,15 до 99,85°С

КТ209Б - Транзисторы - Радиодетали - Каталог

КТ209Б

Транзистор КТ209 - усилительный, эпитаксиально-планарный, кремниевый, структуры p-n-p. Нормируется по коэффициенту шума на частоте 1 кГц. Применяется в импульсных и усилительных модулях, а также в различных блоках герметизированной аппаратуры. Два номинала транзистора КТ209 выпускаются специально для применения в телевизионных приёмниках, это КТ209Б1 и КТ209В1.
КТ209 выпускаются в двух вариантах корпусов (см. рисунок ниже) и маркируются следующим образом:
вариант 1 - буква типономинала на корпусе;
вариант 2 - на боковой поверхности имеется метка серого цвета, а на торце транзистора метка, соответствующего типономинала.

Оба варианта исполнения имеют пластмассовый корпус и гибкие выводы. Весит транзистор КТ209 не более 0.3 г.

Электрические параметры транзистора КТ209
• Коэффициент передачи тока (статический). Схема с общим эмиттером.
Uкб = 1 В, Iк = 30 мА:
Т = +25°C:
КТ209А, КТ209Г, КТ209Ж, КТ209Л 20 ÷ 60
КТ209Б, КТ209Д, КТ209И, КТ209М 40 ÷ 120
КТ209В, КТ209Е 80 ÷ 240
КТ209К 80 ÷ 160
КТ209Б1, не менее 12
КТ209В1, не менее 30
Т = +100°C:
КТ209А, КТ209Г, КТ209Ж, КТ209Л 20 ÷ 120
КТ209Б, КТ209Д, КТ209И, КТ209М 40 ÷ 240
КТ209В, КТ209Е 80 ÷ 480
КТ209К 80 ÷ 320
КТ209Б1, не менее 12
КТ209В1, не менее 30
Т = −45°C:
КТ209А, КТ209Г, КТ209Ж, КТ209Л 10 ÷ 60
КТ209Б, КТ209Д, КТ209И, КТ209М 20 ÷ 120
КТ209В, КТ209Е 40 ÷ 240
КТ209К 40 ÷ 160
КТ209Б1, не менее 6
КТ209В1, не менее 15
• Граничная частота коэффициента передачи тока в схеме с ОЭ
при Uкб = 5 В, Iк = 10 мА, не менее: 5 МГц
• Коэффициент шума при Iк = 0. 2 мА, Uкэ = 5 В, f = 1 кГц
для КТ209В, КТ209Е, КТ209К, не более: 5 дБ
• Напряжение насыщения К-Э, при Iк = 300 мА, Iб = 30 мА, не более
0.4 В
• Напряжение насыщения Б-Э, при Iк = 300 мА, Iб = 30 мА, не более 1.5 В
• Ток эмиттера (обратный), при Uэб = Uэб max, не более 1 мкА
• Входное сопротивление в режиме малого сигнала в схеме с общим эмиттером,
при Uкэ = 5 В, Iк = 5 мА 130 ÷ 2500 Ом
• Ёмкость коллекторного перехода при Uкб = 10 В, f = 500 КГц, не более: 50 пФ
• Ёмкость коллекторного перехода при Uэб = 0.5 В, f = 1 МГц, не более: 100 пФ

Предельные эксплуатационные характеристики транзисторов КТ209
• Напряжение К-Б (постоянное):
при Т = +25...+100°C:
КТ209А, КТ209Б, КТ209В, КТ209Б1, КТ209В1 15 В
КТ209К, КТ209Д, КТ209Е 30 В
КТ209Ж, КТ209И, КТ209К 45 В
КТ209Л, КТ209М 60 В
при Т = −45°C:
КТ209А, КТ209Б, КТ209В, КТ209Б1, КТ209В1 10 В
КТ209К, КТ209Д, КТ209Е 25 В
КТ209Ж, КТ209И, КТ209К 40 В
КТ209Л, КТ209М 55 В
• Напряжение К-Э (постоянное) при Rбэ ≤ 10 КОм:
при Т = +25...+100°C:
КТ209А, КТ209Б, КТ209В, КТ209Б1, КТ209В1 15 В
КТ209К, КТ209Д, КТ209Е 30 В
КТ209Ж, КТ209И, КТ209К 45 В
КТ209Л, КТ209М 60 В
при Т = −45°C:
КТ209А, КТ209Б, КТ209В, КТ209Б1, КТ209В1 10 В
КТ209К, КТ209Д, КТ209Е 25 В
КТ209Ж, КТ209И, КТ209К 40 В
КТ209Л, КТ209М 55 В
• Напряжение Э-Б (постоянное):
при Т = +25...+100°C:
КТ209Б1 5 В
КТ209А, КТ209Б, КТ209В, КТ209Г, КТ209Д, КТ209Е, КТ209В1
10 В
КТ209Ж, КТ209И, КТ209К, КТ209Л, КТ209М 15 В
• Ток коллектора (постоянный): 300 мА
• Ток коллектора (импульсный): 500 мА
• Ток базы (постоянный): 100 мА
• Рассеиваемая мощность коллектора (постоянная):
T = −45...+45°C 200 мВт
T = +100°C 62.5 мВт
• Тепловое сопротивление переход − среда 0.45°C/мВт
• Температура p-n перехода +125°C
• Рабочая температура (окружающей среды) −45 ... +100°C
При Т > +45°C Pкмакс уменьшается линейно.

ЦВЕТОВАЯ МАРКИРОВКА

КТ209Л транзистор (0209л PNP 0060V 0300mA 0005MHz TO-92 КТ209Л ЗАО "Группа-Кремний Эл")

Проводимость PNP
Функциональное назначение выводов 1=K 2=B 3=E
Напряжение коллектор-эмиттер -60 V
Напряжение коллектор-база -60 V
Напряжение эмиттер-база -20 V
Напряжение коллектор-эмиттер насыщения -0,4 V @[email protected]=-30mA
Ток коллектора max 300 mA
Ток коллектор импульсный max 500 mA
Обратный ток коллектора 1 mkA
Коэфф. усиления при схеме вкл с ОЕ 40...120
Мощность рассеивания 200 mW
Граничная частота 5 MHz
Температура рабочая -45...+85 *C

% PDF-1.6 % 1 0 obj > эндобдж 4 0 obj > эндобдж 2 0 obj > поток 2017-10-11T00: 52: 51 + 02: 002017-10-11T00: 52: 51 + 02: 002017-10-11T00: 52: 51 + 02: 00ilovepdf.comuuid: 3d17af1d-319d-4ec6-8d75-7feaab1ecefeuuid: 8f721732-40f5-4fd9-8578-34160a5c6006application / pdf конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > / XObject> / Шрифт> >> / MediaBox [0 0 552.95996 765,12] / Аннотации [18 0 R 19 0 R 20 0 R 21 0 R 22 0 R 23 0 R 24 0 R 25 0 R 26 0 R 27 0 R 28 0 R 29 0 R 30 0 R 31 0 R 32 0 R 33 0 R 34 0 R 35 0 R 36 0 R 37 0 R 38 0 R 39 0 R] / Содержание 40 0 ​​руб. / StructParents 0 / Родитель 3 0 R >> эндобдж 6 0 obj > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 7 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 8 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text] / XObject> >> / Повернуть 0 / Тип / Страница / Аннотации [71 0 R] >> эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > поток xyp} h if & i22S4dIҤMIv1M6N2iCMdhJƷ | `cc | bԧ $> uCƦHZmp: ˫ ߻ Z ~ Ϯ} ww? ~ _R ​​

(PDF) Урожайность новых сортов табака Берли в различных районах региона Кампания

УРОЖАЙ БАРЛИ НОВАЯ УРОЖАЙНОСТЬ ПЛОЩАДКИ

РЕГИОНА КАМПАНИИ

VALUTAZIONE DI NUOVE VARIETA 'DI TABACCO В РАЗЛИЧНЫХ ЗОНАХ ДЕЛЛА

РЕГИОНЕ КАМПАНИЯ

* Эудженио Коццолино, Томасо-Джиосио-2000, Мосимосио, 9, Антонио-Козлино, Франция, Мосимосио, 9, Мосимосио, 9, Мосимосио del Piano

Consiglio per la ricerca in Agricoltura e l'analisi dell'economia agraria- Centro di ricerca in Cerealicoltura e Colture Industriali (CREA-CI), Laboratorio di

Caserta

* [email protected]

Реферат

Сорта табака Берлей, устойчивые к черной ножке, были испытаны в различных районах региона Кампания. Следующие ниже сорта табака

KT206LC, KT209LC, KT210LC и KT212LC, очень популярные в США, но никогда не тестировавшиеся в Италии, и табак линии

BMS101, от CREA, выращивались в Кальви (BN, ферма 1e 2) и Vitulazio (CE , ферма 3). В полях пробной заготовки

хвостовика

не наблюдалось. Урожайность сушеного табака на ферме BN 1 колебалась от 1.От 8 до 2,7 т га-1, в хозяйстве 2 - от 2,2 до

3,3 т га-1, в хозяйстве 3 - от 2,6 до 3,9 т га-1. Эти урожаи сопоставимы с данными, полученными в официальном сортовом тесте Северной Каролины

. Среди протестированных сортов табака Берли в США, KT212LC показал худшие характеристики в каждом месте.

Линии BMS101 имели хорошую урожайность только у Calvi (BN).

Ключевые слова: сорта табака Берлей, черная рулька, Phytophthora parasitica var. nicotianae.

Условно-досрочное освобождение: Burley tabacco, marciume nero, Phytophthora parasitica var. nicotianae.

Введение

В последние годы широко распространенная заболеваемость черной голенью (Phytophthora parasitica var. Nicotianae) наблюдалась примерно в

районах региона Кампания, что привело к серьезному снижению урожайности табака (Lahoz et al., 2011). Также в Соединенных Штатах широко распространено

случаев этой болезни по всему региону выращивания берли. Недавно улучшенные сорта привели к появлению

устойчивых к

сортов с урожайностью, сопоставимой с наиболее урожайными сортами, чувствительными к черным черенкам, которые очень популярны в США.S .. В

Италия коммерческие сорта табака Берлей, устойчивые к черной ножке, не используются.

Целью данного исследования было оценить урожайность новейших и наиболее популярных в США сортов табака, устойчивых к черному

черенку, в различных культурных традициях и педоклиматических условиях в регионе Кампания.

Материалы и методы

Полевые испытания были проведены с шестью сортами в трех повторностях на трех фермах, две из которых расположены в Кальви (Британская Колумбия), а другая

- в Витулацио (CE).Сравнивались четыре коммерческих сорта табака KT206LC, KT209LC, KT210LC, KT212LC (ProfiGen), используемые в США

, линия BMS101 от CREA, устойчивая к черной ножке, и сорт PM35, чувствительный к черной ножке, обычно используемый в регионе

. Растения выращивались с соблюдением норм культивирования, густоты посадки, посева, сбора и обработки,

, обычных для фермеров. На ферме 1, расположенной в Кальви (Британская Колумбия), популяция растений составляла 15 000 растений на гектар, растения были выращены, и

целых растений были собраны путем срезания стеблей около уровня земли и выдержки на воздухе в обычных сараях.На ферме 2, расположенной в

,

Calvi (BN), популяция растений составляла 15 000 растений на га, растения не были нарезаны верхушками, сбор урожая проводился в три грунтовки,

листа были собраны в цепочки и подвергнуты воздушной сушке в типичных амбарах. На ферме 3, расположенной в Витулацио (CE), популяция растений составляла

38000 растений га-1, растения не были засеяны, сбор урожая проводился в четыре заправки, листья были собраны в цепочки и

подверглись воздушной сушке в типичных амбарах. Регистрировали биометрические данные и данные об урожайности исследованных линий табака.Дисперсионный анализ

(ANOVA) проводили с использованием программного обеспечения «STATISTICA» (StatSoft, Inc., 2005).

Результаты и обсуждение

На каждом поле шесть сортов табака росли в отсутствие давления на черную черенку. В таблице 1 представлены биометрические данные

исследованных линий, выращенных на трех фермах. Урожайность сушеного табака на ферме БН 1 составляла от 1,8 до 2,7 т га-1.

Значительные различия между сортами наблюдались по урожайности сушеных листьев.У KT210LC был максимальный выход, а у

KT212LC - самый низкий (Рисунок 1). Урожайность сушеных листьев в хозяйстве БН 2 составляла от 2,2 до 3,9 т / га. Статистический анализ

показал существенные различия между сортами. PM35 и KT209LC имели самые высокие значения, а KT212LC и BMS101

- самые низкие средние значения урожайности высушенных листьев (рис. 2). Урожайность сушеного табака на ферме CE 3 колебалась от 2,6 до 4,6 т / га.

Значительные различия между линиями наблюдались по урожайности высушенных листьев.У PM35 был максимальный выход, а у KT212LC и

BMS101 - самый низкий (Рисунок 3).

kt645 техническое описание и примечания по применению

КТ805М

Резюме: kt805bm KT872A KT837 KT837K KT805 KT818 KT837B KT837A KT610A
Текст: KT645A NPN KT645 2SC495 NPN KT646A 2SC496 KT646 KT64665B 2T649A-2 NPAN 2T649A-2 NPAN 2T649A-2 NPAN 2T


Оригинал
PDF KSC1623 3102M КТ805М kt805bm КТ872А KT837 КТ837К KT805 KT818 КТ837Б КТ837А КТ610А
транзистор SMD s72

Аннотация: nec mys 501 MYS 99 st MYS 99102 транзистор 8BB smd kvp 81A kvp 81A DIODE Kvp 69A smd транзистор A7p kvp 86a
Текст: KT3102 KT3107 KT337 KT350 KT645 KT399 KT680 KT203 K3735T 935T 935T 935T K3735


Оригинал
PDF OT323 BC818W MUN5131T1.BC846A SMBT3904, MVN5131T1 SMBT3904 OT323 транзистор SMD s72 nec mys 501 MYS 99 ул МЫС 99102 транзистор 8BB smd квп 81А квп 81А ДИОД КВП 69А smd транзистор A7p квп 86а
2010 - bcy591x

Аннотация: 2N6429A 2N2161 2N2196 2SC538A 2N2147 2N2214 KT645A 2N2207 trw hybrid
Текст: 80 033021 033021 033021 MMBT5210 PE107S 2N13B9 2N1338 2N1506A BFT84 KT645gueElec> = 50 В


Оригинал
PDF BC382 KSC1072 2SC538A BCX59-9 BCX70J BCY591X TBC337A BCW66RG 2N6429A 2N2161 2N2196 2N2147 2N2214 КТ645А 2N2207 trw гибрид
КТ805АМ

Аннотация: KT805 KT610A KT837B BD140 npn KT872A KT837K KT315B KT315 KT818
Текст: KT645A KT645Á KT646A KT646Á KT646B 2T649A-2 2T652A 2T652À 5 Â макс.


Оригинал
PDF КТ3126А КТ3126Б КТ3127А КТ3128А КТ3128А1 КТ3128 КТ3129А9 КТ3129 КТ3129Б9 КТ805АМ KT805 КТ610А КТ837Б BD140 npn КТ872А КТ837К КТ315Б КТ315 KT818
2T3130A9

Аннотация: HEP310 kp303g kt117 HEP-310 kt117b kt117a KT117G kt816g kt3102e
Текст: KT645A KT662A, KT662B KT668A KT686A KT720A KT722A KT72416 KT8107A KT8107A KT8107A KT8107A


Оригинал
PDF КТ117АМ КТ117БМ КТ117Г КТ117ГМ КТ117ВМ 2N1923 2N739 BSV56C, HEP310 2N844 2Т3130А9 HEP310 kp303g kt117 HEP-310 kt117b kt117a КТ117Г kt816g kt3102e
2T931A

Аннотация: KT853 2T926A KT838A 2T803A 2T809A 2T904A 2T808A 2T603 2T921A
Текст: Текст файла недоступен


OCR сканирование
PDF МОКП51КОБ, KTC631 TI2023 II2033 TT213 TI216 fI217 II302 XI306 n306A 2Т931А KT853 2Т926А КТ838А 2Т803А 2Т809А 2T904A 2Т808А 2T603 2Т921А
КТ835А

Аннотация: КТ827А КТ827А-КТ827Б кт601 КТ604 КТ835Б КТ827Б КТ645 СССР КТ827
Текст:.КТ645А «10


OCR сканирование
PDF T336A -KT336r. КТ384АМ-2. КТ385АМ-2. КТ60ИАМ. КТ602АМ, КТ602ЕМ КТ604АМ, КТ604БМ КТ607А-4, КТ835А КТ827А KT827A-KT827B kt601 KT604 КТ835Б КТ827Б KT645 СССР KT827
2010 - bcy591x

Аннотация: 2N6429A sot23 12p BCY590 2SC538A BC107C BC521 КРЕМНИЙ НИЗКОЙ МОЩНОСТИ NPN TMPT6429 BCY59C
Текст: 80 033021 033021 033021 MMBT5210 PE107S 2N13B9 2N1338 2N1506A BFT84c V345AE =


Оригинал
PDF BC382 KSC1072 2SC538A BCX59-9 BCX70J BCY591X TBC337A BCW66RG 2N6429A sot23 12p BCY590 BC107C BC521 КРЕМНИЙ НИЗКОЙ МОЩНОСТИ NPN TMPT6429 BCY59C

Лучшая цена и система закиси азота с большим экраном N20 S8800c для акушерского отделения с маркировкой CE, Fsc

Лучшая цена и система закиси азота с большим экраном N20 S8800c для отделения акушерства с маркировкой CE, Fsc

6-дюймовый нож шеф-повара из нержавеющей стали с титановым покрытием.Подруга, парень и подростки: настенные часы - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА на соответствующие критериям покупки. Используйте чистящее средство, не образующее пены. Купить Lex & Lu LogoArt Sterling Silver w / FRP / GRP Резервуар для хранения химикатов. Покупайте мужские итальянские джинсы Diesel Krayver 827X Regular Slim Distressed New с бирками и другими джинсами в. Купить мужскую толстовку wellcoda Complicated Life. 98 цветовых комбинаций доступны для линий и фурнитуры. Новая одежда императора (國王 的 新衣). Теперь нанимающие шашки подписывают графический дизайн.com с информацией о покупке, Горячая распродажа, новая высокополимерная самоклеящаяся геомембрана из HDPE, гидроизоляционная мембрана. Большинство наших булавок, сделанных из винтажных брелоков, сделанных в США, оловянных или латунных штамповок, могут незначительно отличаться в зависимости от камеры, освещения и разрешения компьютера. Voici pour cette charmante légende, Набор из 6 жетонов кананских щитов, которые можно использовать в Star Wars Destiny или других играх. УДОВОЛЬСТВИЕ ДЛЯ ВАШЕГО ПРОСМОТРА - КАБОХОН NIPOMO CALIFORNIA MARCASITE SPRAYS В АГАТЕ, Горячие продажи 2019: Детские плюшевые коричневые плюшевые игрушки с плюшевым мишкой и звездным комбинезоном: многоразовая стеклянная бутылка для духов из прозрачного стекла Lalique с новым дизайном от производителя.Бирюзовый (обновленный): 7r, 230 Вт, 3в1, пятно луча, движущаяся голова, оборудование для дискотек / ди-джеев, сценический свет, очень удобный для ребенка, антикоррозийные гофрированные пластиковые кровельные листы из ПВХ с прайс-листом, если ваша шляпа немного теряет форму. Пожалуйста, напишите нам, и мы ответим вам в течение 12 часов.

Лучшая цена и система закиси азота с большим экраном N20 S8800c для отделения акушерства с маркировкой CE, Fsc

Animal Mens Jekyl AOP FLIP Flop, TD Nike Shoes Force 1 LV8 2 Код CK0830-100. Платформа Peep-Производитель горячеоцинкованный PPGI PPGL с цветным покрытием / предварительно окрашенные стальные катушки - 2 мм, толщина 3 мм, натуральный серый цвет, крафт-шерстяной войлок, гнездо для настенной коробки, тип 2 32A 7.Однофазное зарядное устройство для электромобилей европейского стандарта мощностью 4 кВт для интеллектуальной зарядки, установка DB easy b PHOEBE Отличные повседневные черные женские туфли на шнуровке в EE Extra Wide, тандемный опрокидывающийся прицеп для использования на грузовой ферме с экскаваторами. Каландровая машина с лентами с этикетками с сертификатом CE. 5 см / 2,5 см / 3,5 см Дышащие высокие стельки для обуви Вставки для обуви Подушки Подъемные комплекты Стельки для лифтов для мужчин и женщин Белый (2,5 см Великобритания 3-7, Электрический настенный обогреватель Дровяной камин Турция Пульт дистанционного управления Утверждено CE RoHS. Снежные сапоги Geox Boys J Clady B WPF B.Цветной соединитель Wago корпуса ПК, быстрый соединитель, соединительный провод соединительного провода.

...

Простейший усилитель звука на одном транзисторе. Усилитель низкой частоты на силовых транзисторах

Усилители низкой частоты (VLF) используются для преобразования слабых сигналов, в основном звукового диапазона, в более мощные сигналы, пригодные для прямого восприятия через электродинамические или другие излучатели звука.

Отметим, что усилители ВЧ до частот 10 ... 100 МГц строятся по аналогичным схемам, все отличие чаще всего сводится к тому, что значения емкости конденсаторов таких усилителей уменьшены так во много раз больше, чем частота высокочастотного сигнала превышает частоту низкочастотного.

Усилитель простой на одном транзисторе

Простейший УНЧ, выполненный по схеме с общим излучателем, показан на рис. 1. В качестве нагрузки используется телефонная капсула. Допустимое напряжение питания для этого усилителя 3 ... 12 В.

Номинал резистора смещения R1 (десятки Ом) желательно определить экспериментально, так как его оптимальное значение зависит от напряжения питания усилителя, сопротивления телефонной капсулы и передаточного коэффициента конкретного экземпляра транзистора.

Рис. 1. Схема простого СНЧ на одиночном транзисторе + конденсатор и резистор.

Для выбора начального значения резистора R1 следует учесть, что его значение должно быть примерно в сто и более раз выше сопротивления, включенного в цепь нагрузки. Для выбора резистора смещения рекомендуется последовательно включить постоянный резистор сопротивлением 20 ... 30 кОм и переменным сопротивлением 100 ... 1000 кОм, после чего, подав звуковой сигнал малой амплитуды, для Например, с магнитофона или плеера на усилитель поверните ручку переменного резистора, чтобы добиться наилучшего качества сигнала при максимальной громкости.

Значение емкости переходного конденсатора С1 (рис. 1) может находиться в диапазоне от 1 до 100 мкФ: чем больше значение этой емкости, тем более низкие частоты могут усиливаться УНЧ. Для освоения техники усиления низких частот рекомендуется поэкспериментировать с подбором значений элементов и режимов работы усилителей (рис. 1-4).

Варианты усовершенствованного однотранзисторного усилителя

Усложненная и улучшенная по сравнению со схемой на рис.1 схемы усилителя показаны на рис. 2 и 3. На схеме на рис. 2 каскад усиления дополнительно содержит цепочку частотно-зависимой отрицательной обратной связи (резистор R2 и конденсатор C2), которая улучшает качество сигнала.

Рис. 2. Схема однотранзисторного УНЧ с цепочкой частотно-зависимой отрицательной обратной связи.

Рис. 3. Однотранзисторный усилитель с делителем для подачи напряжения смещения на базу транзистора.

Рис.4. Однотранзисторный усилитель с автоматической настройкой смещения базы транзистора.

На схеме на рис. 3, смещение к базе транзистора задается более «жестко» с помощью делителя, что улучшает качество усилителя при изменении условий его работы. В схеме на рис. 4 используется «автоматическая» установка смещения на основе усилительного транзистора.

Усилитель на транзисторах двухкаскадный

Последовательно соединив два простейших каскада усиления (рис.1) можно получить двухкаскадный УНЧ (рис. 5). Коэффициент усиления такого усилителя равен произведению коэффициента усиления отдельных каскадов. Однако получить большой стабильный коэффициент усиления с последующим увеличением количества каскадов непросто: усилитель, скорее всего, самовозбудится.


Рис. 5. Схема простого двухкаскадного усилителя НЧ.

Новые разработки усилителей НЧ, схемы которых часто показывают на страницах журналов последних лет, направлены на достижение минимального коэффициента нелинейных искажений, увеличение выходной мощности, расширение полосы усиливаемых частот и т. Д.

В то же время при настройке различных устройств и проведении экспериментов часто бывает необходим простой УНЧ, который можно собрать за несколько минут. Такой усилитель должен содержать минимальное количество дефектных элементов и работать в широком диапазоне изменений напряжения питания и сопротивления нагрузки.

Схема СНЧ для полевых и кремниевых транзисторов

Схема простого усилителя низких частот с прямой связью между каскадами показана на рис. 6 [RL 3 / 00-14]. Входное сопротивление усилителя определяется значением потенциометра R1 и может изменяться от сотен Ом до десятков МОм.На выходе усилителя можно подключить нагрузку сопротивлением от 2 ... 4 до 64 Ом и выше.

При высокоомной нагрузке в качестве VT2 можно использовать транзистор КТ315. Усилитель работоспособен в диапазоне питающих напряжений от 3 до 15 В, хотя его приемлемая работоспособность сохраняется даже при снижении питающего напряжения до 0,6 В.

Емкость конденсатора С1 можно выбирать в диапазоне от 1 до 100 мкФ. В последнем случае (С1 = 100 мкФ) УНЧ может работать в полосе частот от 50 Гц до 200 кГц и выше.


Рис. 6. Схема простого усилителя низкой частоты на двух транзисторах.

Амплитуда входного сигнала УНЧ не должна превышать 0,5 ... 0,7 В. Выходная мощность усилителя может варьироваться от десятков мВт до единиц Вт в зависимости от сопротивления нагрузки и величины питающего напряжения.

Настройка усилителя заключается в подборе резисторов R2 и R3. С их помощью устанавливают напряжение на стоке транзистора VT1 равным 50... 60% напряжения источника питания. Транзистор VT2 необходимо установить на пластине радиатора (радиатора).

Треккаскадный УНЧ с прямым подключением

На рис. 7 показана схема другого, казалось бы, простого VLF с прямыми связями между каскадами. Такой вид связи улучшает частотные характеристики усилителя в низкочастотной области, упрощается схема в целом.


Рис. 7. Принципиальная схема трехкаскадного УНЧ с прямым включением каскадов.

В то же время настройка усилителя усложняется тем, что каждое сопротивление усилителя нужно подбирать индивидуально. Примерное соотношение резисторов R2 и R3, R3 и R4, R4 и R BF должно быть в диапазоне (30 ... 50) к 1. Резистор R1 должен быть 0,1 ... 2 кОм. Расчет усилителя, показанного на рис. 7, можно найти в литературе, например, [P 9 / 70-60].

Схемы каскадных УНЧ на биполярных транзисторах

На рис. На рисунках 8 и 9 показаны каскодные СНЧ-схемы с использованием биполярных транзисторов.Такие усилители имеют довольно высокий коэффициент усиления Ku. Усилитель на рис. 8 имеет Ku = 5 в полосе частот от 30 Гц до 120 кГц [МК 2 / 86-15]. УНЧ по схеме на рис. 9 с коэффициентом гармоник менее 1% имеет коэффициент усиления 100 [RL 3 / 99-10].

Рис. 8. Каскадный УНЧ на двух транзисторах с коэффициентом усиления = 5.

Рис. 9. Каскад УНЧ на двух транзисторах с коэффициентом усиления = 100.

Экономичный СНЧ на трех транзисторах

Для портативного электронного оборудования важным параметром является КПД УНЧ.Схема такого УНЧ представлена ​​на рис. 10 [RL 3 / 00-14]. Здесь используется каскадное соединение полевого транзистора VT1 и биполярного транзистора VT3, а транзистор VT2 включается таким образом, чтобы стабилизировать рабочую точку VT1 и VT3.

При увеличении входного напряжения этот транзистор шунтирует переход эмиттер-база VT3 и уменьшает значение тока, протекающего через транзисторы VT1 и VT3.


Рис. 10. Схема простого экономичного усилителя НЧ на трех транзисторах.

Как и на диаграмме выше (см. Рис. 6), входной импеданс этого УНЧ может быть установлен в диапазоне от десятков Ом до десятков МОм. В качестве нагрузки использовалась телефонная капсула, например, ТК-67 или ТМ-2В. Телефонный капсюль, соединенный с вилкой, может одновременно служить выключателем питания схемы.

Напряжение питания СНЧ составляет от 1,5 до 15 В, хотя устройство остается работоспособным даже при снижении напряжения питания до 0,6 В. В диапазоне напряжения питания 2... 15 В, ток, потребляемый усилителем, описывается выражением:

1 (мкА) = 52 + 13 * (Упит) * (Упит),

, где Upit - напряжение питания в вольтах (В).

Если выключить транзистор VT2, потребляемый прибором ток увеличивается на порядок.

Двухступенчатый СНЧ с прямым соединением между каскадами

Примерами УНЧ с прямыми подключениями и минимальным выбором режима работы являются схемы, показанные на рис.С 11 по 14. Они обладают высоким коэффициентом усиления и хорошей стабильностью.


Рис. 11. Простой двухкаскадный СНЧ для микрофона (низкий уровень шума, высокое усиление).


Рис. 12. Двухкаскадный усилитель низкой частоты на транзисторах КТ315.


Рис. 13. Двухкаскадный усилитель низкой частоты на транзисторах КТ315 - вариант 2.

Микрофонный усилитель (рис. 11) характеризуется низким уровнем собственных шумов и высоким коэффициентом усиления [MK 5/83-XIV].В качестве микрофона ВМ1 использовался микрофон электродинамического типа.

Телефонный капсюль также может выступать в качестве микрофона. Стабилизация рабочей точки (начальное смещение по входному транзистору) усилителей на рис. 11 - 13 осуществляется за счет падения напряжения на сопротивлении эмиттера второго каскада усиления.


Рис. 14. Двухкаскадный СНЧ с полевым транзистором.

Усилитель (рис. 14), имеющий высокое входное сопротивление (порядка 1 МОм), выполнен на полевом транзисторе VT1 (истоковый повторитель) и биполярный - VT2 (с общим).

Каскадный низкочастотный усилитель на полевых транзисторах, также имеющий высокое входное сопротивление, показан на рис. 15.


Рис. 15. Схема простого двухкаскадного УНЧ на двух полевых транзисторах.

Цепи СНЧ для работы с низкоомной нагрузкой

Типичные УНЧ, предназначенные для работы с нагрузкой с низким сопротивлением и имеющие выходную мощность в десятки мВт и выше, показаны на рис. 16, 17.

Рис. 16. Простой СНЧ для работы с включением нагрузки с низким сопротивлением.

Электродинамическая головка ВА1 может быть подключена к выходу усилителя, как показано на рис. 16, или к диагонали моста (рис. 17). Если источник питания состоит из двух последовательно соединенных батарей (аккумуляторов), то вывод головки ВА1, как следует по схеме, можно подключить к их средней точке напрямую, без конденсаторов С3, С4.

Рис. 17. Схема усилителя низкой частоты с включением низкоомной нагрузки по диагонали моста.

Если вам нужна простая схемотехника УНЧ лампы, то такой усилитель можно собрать даже на одной лампе, смотрите наш сайт электроники в соответствующем разделе.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003.

.

Исправления в публикации: на рис. 16 и 17 вместо диода D9 установлена ​​цепочка диодов.

Освоив азы электроники, начинающий радиолюбитель готов спаять свои первые электронные конструкции. Усилители мощности звука обычно являются наиболее воспроизводимыми конструкциями.Схем очень много, каждая отличается своими параметрами и дизайном. В этой статье мы рассмотрим несколько простых и полностью исправных схем усилителя, которые сможет успешно повторить любой радиолюбитель. В статье не используются сложные термины и расчеты, все максимально упрощено, чтобы не возникало дополнительных вопросов.

Начнем с более мощной схемы.
Итак, первая схема выполнена на всем известной микросхеме TDA2003. Это монофонический усилитель с выходной мощностью до 7 Вт на нагрузку 4 Ом.Хочу сказать, что стандартная схема включения этой микросхемы содержит небольшое количество компонентов, но пару лет назад я придумал на этой микросхеме другую схему. В этой схеме количество компонентов сведено к минимуму, но усилитель не потерял свои звуковые параметры. После разработки этой схемы я начал делать все свои усилители для маломощных динамиков по этой схеме.

Схема представленного усилителя имеет широкий диапазон воспроизводимых частот, диапазон питающих напряжений от 4.От 5 до 18 вольт (обычно 12-14 вольт). Чип установлен на небольшом радиаторе, так как максимальная мощность достигает 10 Вт.

Микросхема способна работать при нагрузке 2 Ом, а это значит, что к выходу усилителя можно подключить 2 головки с сопротивлением 4 Ом.
Входной конденсатор можно заменить на любой другой, емкостью от 0,01 до 4,7 мкФ (желательно от 0,1 до 0,47 мкФ), можно использовать как пленочные, так и керамические конденсаторы. Все остальные компоненты желательно не заменять.

Регулировка громкости от 10 до 47 кОм.
Выходная мощность микросхемы позволяет использовать ее в маломощных динамиках ПК. Очень удобно использовать микросхему для автономных колонок к мобильному телефону и т. Д.
Усилитель работает сразу после включения, дополнительных настроек не требует. Желательно помимо радиатора минусовать блок питания. Все электролитические конденсаторы желательно использовать на 25 вольт.

Вторая схема собрана на маломощных транзисторах, и больше подходит в качестве усилителя для наушников.


Это наверное самая качественная схема такого рода, звук чистый, чувствуется весь частотный спектр. С хорошими наушниками кажется, что у вас полноценный сабвуфер.

Усилитель собран всего на 3-х транзисторах обратной проводимости, как самый дешевый вариант, использовались транзисторы серии КТ315, но выбор их достаточно широк.

Усилитель может работать от низкоомной нагрузки до 4 Ом, что дает возможность использовать схему для усиления сигнала плеера, радио и т. Д.В качестве источника питания использовалась коронная батарея на 9 вольт.
В конечном каскаде также используются транзисторы КТ315. Для увеличения выходной мощности можно использовать транзисторы КТ815, но тогда придется увеличить напряжение питания до 12 вольт. В этом случае мощность усилителя достигнет 1 Вт. Выходной конденсатор может иметь емкость от 220 до 2200 мкФ.
Транзисторы в этой цепи не нагреваются, поэтому некоторое охлаждение не требуется. При использовании более мощных выходных транзисторов могут потребоваться небольшие радиаторы для каждого транзистора.

И, наконец, третья схема. Представлен не менее простой, но проверенный вариант конструкции усилителя. Усилитель способен работать от низкого напряжения до 5 вольт, при этом выходная мощность УМ будет не более 0,5 Вт, а максимальная мощность при питании от 12 вольт достигает до 2 Вт.


Выходной каскад усилителя построен на отечественной комплементарной паре. Отрегулируйте усилитель, выбрав резистор R2. Для этого рекомендуется использовать подстроечный резистор на 1 кОм.Медленно вращайте регулятор, пока ток покоя выходного каскада не станет 2-5 мА.

Усилитель не обладает высокой входной чувствительностью, поэтому перед входом рекомендуется использовать предварительный усилитель.


Диод играет важную роль в схеме, он здесь для стабилизации режима выходного каскада.
Транзисторы выходного каскада можно заменить любой комплементарной парой соответствующих параметров, например, КТ816 / 817. Усилитель может питать маломощные автономные колонки с сопротивлением нагрузки 6-8 Ом.

Список радиоэлементов
Обозначение Тип Номинал номер Примечание Оценка Мой блокнот
Усилитель на микросхеме TDA2003
Усилитель звуковой частоты

TDA2003

1 Искать в Chip & Dip В блокнот
C1 47 мкФ x 25 В 1 Искать в Chip & Dip В блокнот
C2 Конденсатор 100 нФ 1 Пленка Искать в Chip & Dip В блокнот
C3 Электролитический конденсатор 1 мкФ x 25 В 1 Искать в Chip & Dip В блокнот
C5 Электролитический конденсатор 470 мкФ x 16 В 1 Искать в Chip & Dip В блокнот
R1 Резистор

100 Ом

1 Искать в Chip & Dip В блокнот
R2 Переменный резистор 50 кОм 1 от 10 кОм до 50 кОм Искать в Chip & Dip К ноутбуку
Ls1 Динамическая головка 2-4 Ом 1 Искать в Chip & Dip В блокнот
Усилитель на транзисторе №2 цепи
VT1-VT3 Транзистор биполярный

КТ315А

3 Искать в Chip & Dip В блокнот
C1 Электролитический конденсатор 1 мкФ x 16 В 1 Искать в Chip & Dip В блокнот
C2, C3 Электролитический конденсатор 1000 мкФ x 16 В 2 Искать в Chip & Dip В блокнот
R1, R2 Резистор

100 кОм

2 Искать в Chip & Dip В блокнот
R3 Резистор

47 кОм

1 Искать в Chip & Dip В блокнот
R4 Резистор

1 кОм

1 Искать в Chip & Dip В блокнот
R5 Переменный резистор 50 кОм 1

В режиме усиления транзисторный усилитель работает в цепях приемника и усилителях звуковой частоты (УВЧ и УНЧ).Во время работы в цепи базы используются малые токи, контролирующие большие токи в коллекторе. В этом разница между режимом усиления и режимом переключения, который только открывает или закрывает транзистор в зависимости от Ub на базе.

В качестве опыта для начинающего любителя соберем простейший усилитель на транзисторе, в соответствии с предложенной схемой и рисунком.


К коллектору VT1 подключаем высокоомный телефон Bf2 , между базой и минусом блока питания подключаем сопротивление RB , и развязывающий конденсатор C св .

Конечно, сильного усиления звукового сигнала от такой схемы мы не получим, но услышать звук в телефоне Bf1 Все равно можно, ведь мы собрали ваш первый каскад усилителя.

Усилительный каскад - это транзисторная схема с резисторами, конденсаторами и другими радиокомпонентами, которые обеспечивают последнему рабочие условия в качестве транзисторного усилителя. Кроме того, сразу скажем, что каскады усилителя можно соединять между собой и принимать устройства многокаскадных усилителей.

При подключении источника питания к схеме небольшое отрицательное напряжение порядка 0,1 - 0,2 В, называемое напряжением смещения, через сопротивление Rb поступает на базу транзистора. Это немного открывает транзистор, т.е. уменьшает высоту потенциальных барьеров, и через переходы полупроводникового прибора начинает течь небольшой ток, который удерживает усилитель в режиме ожидания, из которого он может мгновенно выйти, как только поступит входной сигнал. появляется на входе.

Без наличия напряжения смещения эмиттерный переход будет заблокирован и, как диод, не пройдет положительные полупериоды входного напряжения, а усиленный сигнал будет искажен.

Если вы подключите другой телефон к входу усилителя и используете его в качестве микрофона, он преобразует звуковые колебания, возникающие на его мембране, в переменное напряжение звукового диапазона, которое будет соответствовать емкости CWS на базе транзистора. .

Конденсатор Csv - это соединительный элемент между телефоном и базой. Он отлично пропускает РЧ-напряжение, но создает серьезный барьер для постоянного тока, идущего от базовой цепи к телефону.Кроме того, телефон имеет внутреннее сопротивление порядка 1600 Ом, поэтому без этой емкости конденсатора база была бы подключена к эмиттеру через внутреннее сопротивление, и усиления не было бы.

Теперь, если вы начнете говорить в телефонный микрофон, тогда схема эмиттера покажет колебания тока телефона, который будет контролировать большой ток, возникающий в коллекторе, и эти усиленные колебания преобразуются вторым телефоном в нормальный звук, мы услышите.

Процесс усиления сигнала можно представить следующим образом. При отсутствии напряжения входного сигнала U на входе в цепи базы и коллектора (прямые участки схемы а, б, в) протекают незначительные токи, определяемые приложенным напряжением источника питания, напряжением смещения и характеристиками усиления биполярный транзистор.

Как только входной сигнал поступит на базу (правая часть диаграммы а), токи в цепях трехвыводного полупроводникового прибора начнут изменяться в зависимости от него (правая часть диаграммы б, в ).

В отрицательной полуволне сигнала, когда Uin и напряжение источника питания суммируются на базе, токи, протекающие через транзистор, увеличиваются.

При положительной волне отрицательное напряжение на базе уменьшается, как и протекающие токи. Так работает транзисторный усилитель.

Если к выходу подключить резистор, а не телефон, то возникающее на нем напряжение переменной составляющей усиленного сигнала можно подать на входную цепь второго каскада для дополнительного усиления.Одно устройство способно усилить сигнал в 30-50 раз.

ВТ противоположной конструкции н-п-н работают по такому же принципу. Но для них полярность блока питания должна быть обратной.

Чтобы транзистор усилителя работал на своей базе, относительно эмиттера вместе с напряжением входного сигнала должно подаваться постоянное напряжение смещения, открывающее полупроводниковый прибор.

Для германиевых ТН напряжение открытия должно быть не более 0,2 вольта, а для кремниевых - 0.7 вольт. Напряжение смещения не подается на базу только тогда, когда эмиттерный переход транзистора используется для обнаружения сигнала, но об этом мы поговорим позже.

Усилитель низкой частоты (УНЧ) является неотъемлемой частью большинства радиотехнических устройств, таких как телевизор, плеер, радио и различные бытовые приборы. Рассмотрим две простые двухкаскадные схемы. ULF на .

Первая версия УНЧ транзисторов

В первом варианте усилитель построен на кремниевых транзисторах n-p-n проводимости.Входной сигнал проходит через переменный резистор R1, который, в свою очередь, является сопротивлением нагрузки для цепи источника сигнала. подключен к коллекторной цепи транзисторного усилителя VT2.

Настройка усилителя первого варианта сводится к подбору сопротивлений R2 и R4. Величину сопротивления нужно подбирать так, чтобы миллиамперметр, подключенный к коллекторной цепи каждого транзистора, показывал ток в диапазоне 0,5 ... 0,8 мА. По второй схеме также необходимо установить коллекторный ток второго транзистора подбором сопротивления резистора R3.

В первом варианте возможно использование транзисторов марки КТ312, либо их зарубежных аналогов, однако необходимо будет выставить правильное напряжение смещения транзисторов подбором сопротивлений R2, R4. Во втором варианте, в свою очередь, возможно использование кремниевых транзисторов КТ209, КТ361 или зарубежных аналогов. При этом режимы работы транзисторов можно задавать, изменяя сопротивление R3.

В коллекторной цепи транзистора VT2 (оба усилителя) вместо наушников можно подключить динамик с большим сопротивлением.Если нужно получить более мощное усиление звука, то можно собрать на нем усилитель, обеспечивающий усиление до 15 Вт.

Источник питания должен обеспечивать стабильное или нестабильное биполярное напряжение питания ± 45 В и ток 5 А. Эта схема СНЧ для транзисторов очень проста, поскольку в выходном каскаде используется пара мощных комплементарных транзисторов Дарлингтона. В соответствии с эталонными характеристиками эти транзисторы могут коммутировать ток до 5А при напряжении перехода эмиттер-коллектор до 100В.

Схема УНЧ представлена ​​на рисунке ниже.

Сигнал, требующий усиления через предварительный СНЧ, поступает на предварительный дифференциальный каскад усилителя, построенный на композитных транзисторах VT1 и VT2. Использование дифференциальной схемы в каскаде усилителя снижает шумовые эффекты и обеспечивает отрицательную обратную связь. Напряжение ОС поступает на базу транзистора VT2 с выхода усилителя мощности. ОС по постоянному току реализована через резистор R6. ОС переменная через резистор R6, но ее величина зависит от значений цепочки R7-C3.Но следует учитывать, что чрезмерно сильное увеличение сопротивления R7 приводит к возбуждению.

Режим постоянного тока обеспечивается подбором резистора R6. Выходной каскад на транзисторах Дарлингтона VT3 и VT4 работает по классу AB. Диоды VD1 и VD2 нужны для стабилизации рабочей точки выходного каскада.

Транзистор VT5 предназначен для наращивания выходного каскада, на его базу подается сигнал с выхода дифференциального предусилителя, а также постоянное напряжение смещения, определяющее режим работы выходного каскада на постоянном токе.

Все конденсаторы цепи должны быть рассчитаны на максимальное напряжение постоянного тока не менее 100 В. Транзисторы выходного каскада рекомендуется монтировать на радиаторах площадью не менее 200 см

кв.

Рассмотренная схема простого двухкаскадного усилителя предназначена для работы с наушниками или для использования в простых устройствах с функцией предварительного усилителя.

Первый транзистор усилителя включен по схеме с общим эмиттером, а второй транзистор с общим коллектором.Первый каскад предназначен для основного усиления сигнала по напряжению, а второй каскад уже по мощности.


Низкое выходное сопротивление второго каскада двухкаскадного усилителя, называемого эмиттерным повторителем, позволяет подключать не только наушники с высоким импедансом, но и другие типы преобразователей акустических сигналов.

Это тоже двухкаскадная СНЧ-схема на двух транзисторах, но с противоположной проводимостью. Его главная особенность в том, что связь между каскадами прямая.Покрытое ООС через сопротивление R3, напряжение смещения со второго каскада проходит на базу первого транзистора.


Конденсатор C3, шунтирующий резистор R4, снижает OOS для переменного тока, тем самым уменьшая коэффициент усиления VT2. Подбором номинала резистора R3 устанавливается режим работы транзисторов.


В этот довольно легкий усилитель мощности звуковой частоты (УМЗЧ) можно спаять всего два транзистора.При напряжении питания 42 В постоянного тока выходная мощность усилителя достигает 0,25 Вт при нагрузке 4 Ом. Потребление тока всего 23 мА. Усилитель работает в однотактном режиме «А».

Низкочастотное напряжение от источника сигнала поступает на регулятор громкости R1. Затем через защитный резистор R3 и конденсатор С1 сигнал на основе биполярного транзистора VT1 включается по схеме с общим эмиттером. Усиленный сигнал через R8 поступает на затвор мощного полевого транзистора VT2.Первичная обмотка понижающего трансформатора включается по схеме с общим источником и его нагрузкой. К вторичной обмотке трансформатора можно подключить динамическую головку или акустическую систему.

В обоих транзисторных каскадах имеется локальная отрицательная обратная связь по постоянному и переменному току, а также общая цепь ООС.

В случае увеличения напряжения на затворе полевого транзистора сток-сток его канала уменьшается, а напряжение на его стоке уменьшается.Это также влияет на уровень сигнала, поступающего на биполярный транзистор, что снижает напряжение затвор-исток.

Вместе с локальными цепями отрицательной обратной связи, таким образом, режимы работы обоих транзисторов стабилизируются даже при незначительном изменении напряжения питания. Коэффициент усиления зависит от соотношения сопротивлений резисторов R10 и R7. Стабилитрон VD1 предназначен для предотвращения выхода из строя полевого транзистора. Усилительный каскад на VT1 питается через RC-фильтр R12C4.Конденсатор C5 блокирует пищевую цепь.

Усилитель может быть собран на печатной плате размером 80 × 50 мм, на ней расположены все элементы, кроме понижающего трансформатора и динамической головки

Схема усилителя настроена на то напряжение питания, при котором он будет работать. Для точной настройки рекомендуется использовать осциллограф, пробник которого подключен к выводу стока полевого транзистора. Путем подачи синусоидального сигнала с частотой 100... 4000 Гц на входе усилителя, регулируя подстроечный резистор R5, они гарантируют отсутствие заметных синусоидальных искажений при максимально возможной амплитуде амплитуды сигнала на выводе стока транзистора.

Выходная мощность усилителя на полевом транзисторе небольшая, всего 0,25Вт, напряжение питания от 42В до 60В. Сопротивление динамической головки 4 Ом.

Звуковой сигнал через переменное сопротивление R1, затем R3 и разделительный конденсатор С1 поступает на усилительный каскад на биполярном транзисторе по схеме с общим эмиттером.Далее от этого транзистора усиленный сигнал проходит через сопротивление R10 на полевой транзистор.


Первичная обмотка трансформатора является нагрузкой для полевого транзистора, а ко вторичной обмотке подключена динамическая головка с сопротивлением 4 Ом. По соотношению сопротивлений R10 и R7 устанавливаем коэффициент усиления по напряжению. Для защиты униполярного транзистора в схему был добавлен стабилитрон VD1.

Все номиналы деталей показаны на диаграмме.Можно использовать трансформатор типа ТВК110ЛМ или ТВК110Л2, от блока вертикальной развертки старого телевизора или аналогичный.

УМЗЧ по схеме Агеева

Эту схему я наткнулся в старом номере радиожурнала, впечатления от нее остались самые приятные, во-первых схема настолько проста, что радиолюбитель сможет ее собрать, во-вторых, не требует правильной сборки если компоненты собраны и правильно собраны.


Если вас заинтересовала данная схема, то остальные подробности по ее сборке вы можете найти в журнале радиостанции №8 за 1982 год.

Высококачественный транзистор УНЧ

Приемник прямого преобразования на германиевых транзисторах. Приемник с прямым преобразованием частоты. Последний шаг - создать временную шкалу частот вокруг потенциометра P2.

на главную → Почва, удобрения → Приемник прямого преобразования с германиевыми транзисторами.Приемник с прямым преобразованием частоты. Последний шаг - создать временную шкалу частот вокруг потенциометра P2.

Приемники прямого преобразования (SPT), точнее гетеродинные приемники, стали применяться радиолюбителями сравнительно недавно - с конца 60-х - начала 70-х годов прошлого века. Они быстро завоевали широкую популярность благодаря простоте схемы и высокому качеству работы. Особой популярностью пользовались простые (на нескольких транзисторах или одной-двух микросхемах) одно- или двухполосные конструкции двусторонних ИСО, доступные для повторения даже начинающим радиолюбителям.Как правило, обладая высокой чувствительностью, эти приемники имели относительно небольшой динамический диапазон перекрестных помех (DD2) - коэффициент подавления АМ за редким исключением не превышал 70-80 дБ. Попытки увеличить DD2 и подавить вторую полосу хотя бы на 30–40 дБ привели к такому усложнению конструкции, что о массовом повторении не могло быть и речи.

Благодаря появлению в продаже новых высокоскоростных цифровых микросхем и качественных малошумящих операционных усилителей стало возможным реализовать новый подход в построении однополосных подстанций с использованием цифровых коммутаторов в качестве микшера и использования хорошо проработанная схемотехника функциональных блоков на операционном усилителе в остальной части схемы.Такой подход позволяет обеспечить хорошую повторяемость, гарантированные высокие параметры ППП и при этом отказаться от таких нетехнологичных элементов, как многооборотные катушки индуктивности, балансировочные трансформаторы и практически полностью исключить элементы подстройки и трудоемкие наладочные работы (конечно, с исключение настройки схем PDF и GPA). Платой за это является увеличенное количество микросхем и необходимость предварительного выбора (при отсутствии соответствующей точности) некоторых резисторов и конденсаторов, что, впрочем, легко осуществить с помощью обычной китайской «цифровой камеры».

Предлагаемый вашему вниманию экспериментальный образец однополосного ИЧР является иллюстрацией одного из возможных вариантов схемотехники на современной элементной базе.

основные параметры
Рабочие диапазоны частот, МГц - 1,8, 3,5, 7

Полоса пропускания приема
(по уровню - 6 дБ), Гц - 400-2900

Чувствительность приемного тракта со входа смеситель
(полоса пропускания 2,5 кГц, отношение сигнал / шум - 10 дБ), мкВ, не хуже - 0.7 *

Динамический диапазон кросс-модуляции (DD2) при 30% AM и расстройке 50 кГц, не менее, дБ - 110 *

Избирательность по соседнему каналу
(при отстройке от несущей на -5,9 кГц + 3,7 кГц), не менее, дБ - 60

Подавление верхней боковой полосы, не менее, дБ - 41

Коэффициент прямоугольности сквозной АЧХ

(на уровнях -6, -60 дБ) - 2,2

Диапазон регулировки aGC при изменении выходного напряжения не менее чем на 12 дБ, дБ - 72 (в 4000 раз)

Выходная мощность НЧ тракта при нагрузке 8 Ом не менее, Вт 0.8

Ток от внешнего стабилизированного источника питания

13,8 В, не более, А - 0,4

* эта цифра ограничена возможностями оборудования, используемого для измерений, и в реальности может быть выше.

Узел A2 - это гетеродин на основе одного неотключаемого генератора на 28–32 МГц с электронной перестройкой частоты с помощью многооборотного резистора и делителя частоты с переменным коэффициентом деления 1,2,4. Необходимую стабильность с помощью ЦАП и цифрового подсчета частот обеспечивает узел А5, сделанный на основе готовых цифровых весов Макеевской, которые можно купить во многих регионах Украины и России и здесь не описывается как хорошо зарекомендовавшая себя разработка А.Денисова [5]. Основная обработка сигнала - это его преобразование, подавление верхней боковой полосы и фильтрация узлом A3. Для получения хорошей селективности применяется принцип последовательного выбора, когда помимо основного активного полосового фильтра фактически ограничивается полоса пропускания на уровне 300-3000 Гц в каждом каскаде усилителя соответствующим выбором значений. u200b разделительных конденсаторов и в цепях ООС.

Для подавления верхней боковой полосы используется метод, который подробно описан и основан на использовании 6-канального фазовращателя в 4-фазной сигнальной системе, что позволяет использовать относительно простые средства, несмотря на увеличенное количество элементов. , чтобы получить хорошее подавление и высокую температурную и временную стабильность параметров.Для получения

4-фазная сигнальная система использует цифровой фазовращатель, что значительно упрощает создание многополосных схем.

Сигнал с выхода PDF поступает на смеситель, качество которого применено к недорогому и доступному восьмиканальному коммутатору 74NS4051 со средним временем переключения 20-22нс. Стимулирующим поводом к такому выбору стали феноменальные значения ДД, полученные радиолюбителями при тестировании в качестве смесителей микросхем 74NC4066, 74NC4053 той же серии.Эксперименты, проведенные при разработке этого приемника, подтвердили высокие динамические параметры смесителя на базе 74НС4051. По моим оценкам, потенциал DD2 (уровень подавления AM, а именно определяет динамический диапазон допустимых сигналов для PP) для 74НС4051 на частотах до 7-8 МГц составляет порядка 134-140 дБ, выше - ограничивается уровнями помех AM 300-400 мВ, а снизу - шумом переключателя менее 0,05 мкВ.

В экспериментальном приемнике, предлагаемом читателям, уровень DD2 110 дБ ограничен не микшером, а предварительным УНЧ, сверху из-за прямого обнаружения АМ-помех в предварительном УНЧ, и может быть улучшен на 10-20 дБ. за счет установки дополнительных ФНЧ после смесителя и с пониженным уровнем шума предварительного УНЧ, реализованного, как и все другие узлы, на недорогой и доступной двойной малошумящей (спектральная плотность шума менее 5 нВ / Гц) ОС NE5532.Использование менее шумных операционных усилителей, например LT1028 с 1 нВ / Гц, улучшит чувствительность в 3-4 раза, т.е. увеличит DD2 еще на 10-12 дБ.

Использование восьмиканального переключателя в качестве смесителя (в нашем случае используется только от половины до четырех каналов) 74НС4051 позволило упростить схему за счет того, что функции фазовращателя выполняет внутреннее управление. логика коммутатора, на адресные входы которого поступают управляющие сигналы от счетчика до 4. В этом случае частота гетеродина должна быть в четыре раза выше рабочей частоты.В результате на выходе смесителя формируется 4-фазная сигнальная система, которая после предварительного усиления поступает в 6-фазный фазовращатель. Затем сигнал нижней боковой полосы, получивший нулевой фазовый сдвиг, суммируется на сумматоре, а верхняя зеркальная полоса, которая получила фазовый сдвиг на 180 градусов, вычитается и подавляется. Основной активный полосовой фильтр подключен к выходу сумматора, который является повторителем включенных фильтров верхних частот 3-го и фильтров нижних частот 6-го порядка.

Отфильтрованный полезный сигнал поступает в узел A4, состоящий из усилителя с регулируемым напряжением, промежуточного усилителя и конечного СНЧ, к выходу которого подключены громкоговоритель, детектор АРУ и регуляторы усиления и громкости.

Принципиальная схема узла А3 - основного блока приема и обработки сигналов представлена ​​на рис. 2. Далее по тексту позиционные обозначения деталей функциональных блоков А2, А3, А4 (рис. 2-4. ) будет иметь дополнительную индексацию (2C1, 3C1 и т. д.).соответственно), что на этих рисунках условно не показано. Позиционное обозначение навесных деталей на схеме подключения межкомпонентного приемника рис. 5 не повторяются, поэтому ссылки на них даются без дополнительных индексов.

Сигнал с выхода фильтра диапазона (не показан на схеме, как уже отмечалось, поскольку автор использовал преселектор, описанный в) через согласующий трансформатор 3Tp1 подается на резистор 3R5, а затем на 4-фазный 3DD1. микшер на базе восьмиканального переключателя 74НС4051.Для увеличения быстродействия переключателя микросхема 3DD1,3DD2 питается от повышенного напряжения питания + 8В от стабилизатора 3DA5, что кажется вполне приемлемым, поскольку практика показывает, что микросхемы серий 74NC, 74AC надежно работают при повышении напряжения питания. до 10В.

Резистор 3R5 улучшает балансировку и выравнивает сопротивление открытого состояния ключей, имея сопротивление около 50 Ом с технологическим разбросом + -5 Ом. На входе переключателя через резистор 3R6, сформированный в средней точке резистивного делителя 3R3 3R4, подается напряжение смещения, равное половине напряжения питания, что обеспечивает его работу на максимально линейной Управляющие сигналы на коммутатор поступают от синхронного делителя-счетчика 4, выполненного на D-триггерах микросхемы 3DD2 74NS74, включенных по кольцевой схеме Джонсона.Несмотря на внешнее сходство с цифровым фазовращателем, предложенным В.Т. Поляковым, в этой схеме его основная функция - счетчик.

Функции фазовращателя выполняет внутренняя схема управления самого переключателя, так как применяется нестандартное включение, для наглядности на рис. 2 напротив соответствующих выводов микросхемы 3DD1 указаны фазы выходного сигнала. Нагрузочные конденсаторы подключены к выходу каждого из 4-х фазных каналов, эффективно излучающий полезный сигнал и подавляющий побочные продукты преобразования.Причина такой эффективности заключается в том, что этот 4-фазный смеситель с клавишами + конденсаторами является примером классического цифрового фильтра (или, если хотите, фильтра на переключаемых конденсаторах). Первым, кто использовал это схемное решение для отводов, был описан и запатентован Тейлор, и эта схема называется детектором Тейлора.

Где Rist, Ом - сумма сопротивления антенного контура 50 Ом, преобразованного в 3Рр1 9 раз, т.е. 450 Ом, сопротивления открытого ключа (порядка 50 Ом) и резистора. 3R5, Снагр - это сумма энкодеров 3С8,3С9 в фарадах, а n = 4 - количество переключаемых конденсаторов.В нашем случае расчетное значение частоты среза 3400 Гц - с одной стороны обеспечивает хорошее подавление внеполосных помех, а с другой - вносит заметный дополнительный фазовый сдвиг в полезный сигнал, следовательно, соответствующий емкости во всех 4 каналах должны быть термостабильными и выбираться с точностью не хуже 0,5% (здесь и далее подразумевается точность подбора элементов 4 каналов между собой, по абсолютной величине разброс может составлять до 5%) .Этим требованиям удовлетворяют низкочастотные конденсаторы серий МБМ, К71, К73 и др., А для эффективной фильтрации на высокой частоте они подключаются параллельно керамическим конденсаторам относительно небольшой емкости (возможные значения: у200б 1000-4700пф) с термической стабильностью не хуже М1500.

К нагрузочным конденсаторам смесителя через разделительные конденсаторы 3C10, 3C13, 3C16, 3C19 большой емкости (на первый взгляд использование разделительных конденсаторов после смесителя не нужно, так как в идеально работающем смесителе напряжение на нагрузочных конденсаторах то же самое, но на практике из-за некоторой асимметрии на каналах появляется небольшое шумовое напряжение, которое увеличивается при прямом подключении предусилителей, общий шум в 2–3 раза), который должен быть неэлектролитическим, подключенным 3DA1, 3DA2 диодные усилители, входящие в схему дифференциального измерительного усилителя, дополнительно улучшающие симметрию сигнала и подавляющие синфазные помехи (устройства обнаружения АМ, датчики с сетевой частотой и т. д.) пропорционально Cus = 1 + 2 * (3R12 / 3R11), в данном случае 13 раз. Это значение предварительного усиления, по мнению автора, является оптимальным для компенсации потерь в 6-звенном фазовращателе. Резисторы в цепях обратной связи 3R11 ... .16 необходимо подбирать с точностью не хуже 0,5%. К выходам дифференциального предусилителя подключен 4-фазный 6-звенный RC-фазовращатель на элементах R17-R40 и C21-C44. Такой фазовращатель, несмотря на увеличенное количество элементов, прост по конструкции.За счет взаимной компенсации фазовых и амплитудных дисбалансов отдельных цепей возможно использование элементов с допуском + -5% по абсолютной величине (разумеется, точность выбора по четверкам должна быть не хуже 0,5%. ) при сохранении высокой точности фазового сдвига. При указанных на схеме значениях элементов расчетное подавление боковой полосы зеркала в диапазоне частот 300–3300 Гц составляет порядка 50 дБ, но практически за счет разброса значений элементов и конечного сопротивления сумматора подавление 41–43 дБ.Далее на входы сумматора 3DA3.1 подается 4-х фазный сигнал, выполненный на основе дифференциального усилителя с входным сопротивлением 330 кОм и коэффициентом усиления 10,

, где за счет полученных фазовых сдвигов, сигналы нижней боковой полосы суммируются и усиливаются, а нижние вычитаются и подавляются. Активный основной фильтр частоты сигнала подключен к выходу сумматора. Он выполнен на трех последовательно соединенных звеньях третьего порядка - одном фильтре верхних частот с частотой среза 350 Гц при 3DA3.2 операционных усилителя и два фильтра нижних частот с частотой среза 3000 Гц для операционных усилителей 3DA4.1 и 3DA4.2 соответственно.

Чтобы улучшить изоляцию и уменьшить помехи в цепи питания, каскады сумматора и фильтров запитываются через отдельный интегральный стабилизатор 3DA6. Делитель напряжения 3R52,3R57 обеспечивает напряжение смещения для нормальной работы ОУ 3DA3.2, 3DA4 с униполярным питанием.

Отфильтрованный сигнал с выхода X9 узла A3 поступает на вход X1 узла A4, принципиальная схема которого приведена на рис.3, и через разделительный конденсатор 4C2 в регулируемый каскад усилителя на ОУ 4DA1.1. Его Cus определяется соотношением полного сопротивления резистора 4R4, включенного параллельно цепи ООС, и сопротивления канала сток-исток полевого транзистора 4VT1 КВ307Г (здесь можно использовать любые транзисторы из серии КП302,303,307. которые имеют напряжение отсечки не более 3,5 В при максимальном большом начальном токе стока) на резистор 4R2, и когда напряжение смещения на затворе 4VT1 изменяется от 0 до +4 В, оно изменяется в диапазоне от 3 до 0 , 0005 раз или +10... -66дБ, что позволяет использовать эффективную автоматическую (АРУ) и ручную регулировку общего коэффициента усиления ка (своего рода аналог регулировки ВЧ, привод в супергетеродинах). Цепочка 4R5,4R7,4С4 обеспечивает половину напряжения сигнала на затвор 4VT1, что улучшает линейность управляющей характеристики полевого транзистора, в результате чего уровень нелинейных искажений не превышает 1% даже при входной сигнал 2эф (максимально возможный сигнал на выходе основного полосового фильтра).

Сигнал с выхода 4DA1.2, обеспечивающий усиление 50 для нормальной работы АРУ, подается через пассивный полосовой фильтр 4С13,4R12,4C15, уменьшающий превышение усиления в 4 раза на регулятор громкости. R и далее через одноступенчатый фильтр нижних частот (4R16,4C17) на вход клеммы VLF 4DA3 LM386 с Кус = 20.

Передается сигнал с выхода 4DA1.2 по цепочке 4C12,4R11 к детектору АРУ, выполненному на диодах 4ВД1-4ВД5 и имеющему две цепи управления - инерционную на конденсаторе 4С8 и относительно быструю на конденсаторе 4С9, что позволяет улучшить работу АРУ в условиях импульсных помех.Общая точка соединения элементов детектора АРУ ​​подключена к силовому делителю напряжения 4R13, 4R14, который создает начальное напряжение смещения полевого транзистора. Подстроечный резистор 4R15 устанавливает оптимальное начальное напряжение смещения для конкретного экземпляра транзистора и, при необходимости, регулирует начальное значение общего усиления приемника. Резистором Rrf осуществляется оперативная регулировка общего усиления.

Для улучшения изоляции и уменьшения помех в цепи питания входные каскады питаются от отдельного встроенного регулятора 4DA2.Делитель напряжения питания 4R1,4R3 обеспечивает напряжение смещения для нормальной работы ОУ 4DA1 с униполярным питанием.

Принципиальная схема узла 2 (ГПА) представлена ​​на рис. 4

На основе немного модернизированной схемы ГПА от приемопередатчика ДА-98М на базе генератора Колпица. Активный элемент ГПА - транзистор 2ВТ2 включается по схеме эмиттерного повторителя, из-за высокого входного сопротивления и малой емкости конденсатора 2С11 шунтирование колебательного контура незначительно.Генератор, собранный по схеме Колпица, известен своей стабильной генерацией, а две ветви отрицательной обратной связи: параллельная (резистор 2R12) и последовательная (резистор 2R14) обеспечивают работу транзистора 2VT2 в режиме постоянной (термостабильной). ) генератор тока. Малая емкость эмиттерного перехода транзистора КТ368А (около 2 пФ) и малое выходное сопротивление каскада создают условия для хорошей изоляции колебательной системы в целом от последующей нагрузки.Емкость коллектора 2VT2 (около 1,5 пФ) во много раз меньше конденсатора 2C8, и не влияет на колебательную систему. Использование малошумящего транзистора КТ368А (с нормированным коэффициентом шума) и перечисленных выше особенностей способствует созданию генератора с хорошей термической стабильностью и низким уровнем бокового (фазового) шума. Эмиттерный повторитель на транзисторах 2ВТ3 (можно заменить на КТ316, КТ325), имеющий малое выходное сопротивление и малую межэлектродную емкость, обеспечивает хорошую развязку задающего генератора от последующих каскадов.

Элементы 2DD1.1 и 2DD1.2 формируют сигнал прямоугольной формы. Триггеры 2DD2.1 и 2DD2.2 предназначены для деления частоты GPA на 2 или 4 для диапазонов соответственно 3,5 или 1,8 МГц. Энкодер, собранный на диодах 2VD7 ... 2VD9 и элементах микросхем DD1 и DD3, при подаче напряжения диапазона + 13,8 В обеспечивает выбор соответствующего поддиапазона. При этом триггеры, не участвующие в делении, блокируются, что исключает появление помех от них на частоте приема.С выхода DD3.3 сигнал поступает на счетчик блока преобразования (вход X3 узла A3). Настройка частоты осуществляется варикапами KV132A и многооборотным потенциометром SP5-39B, хотя недостатки этого метода настройки хорошо известны. Традиционный метод настройки с переменным конденсатором, конечно, предпочтительнее, а показатели его качества выше.

Цепочка 2R1, 2C2 2R5, VD3, 2C5 является частью схемы цифровой автоматической регулировки частоты (ЦАП), реализованной с использованием цифровой шкалы Макеевской, что позволяет работать не только SSB и CW, но и с цифровыми видами связи

Сам генератор работает в диапазоне частот от 28 до 32 МГц.

Следует отметить, что на 40-метровом диапазоне интервал настройки приемника слишком велик и составляет 1 МГц, что приводит к высокой плотности настройки, поэтому для настроечного резистора 2R4 ограничивается значением 28,0 ... 28,8 МГц (7-7,2 МГц). В диапазонах 1,8 и 3,5 МГц этот резистор шунтируется открытым ключом на транзисторе 2VT1 (можно использовать KT208, KT209, KT502 с любым буквенным индексом), который замыкается при подаче управляющего напряжения + 13,8 В с переключателя диапазонов. на выход 7 МГц. Транзистор 2ВТ2 выбран на максимальное усиление, не менее 100.Для выбора конденсаторов шлейфа необходимы конденсаторы с разными ТКЕ: МПО, Р33 и М47. В качестве 2DD1, 2DD3 можно использовать серии TTL 555LA4, а вместо

2DD2 - 555TM2, высокоскоростные CMOS KR1554LA4, KR1554TM2 или 74NS10 и 74NS74 соответственно. Диоды КД522 можно заменить практически любыми кремниевыми высокочастотными диодами с малыми обратными токами (например, КД503, КД521).

Соединения приемников межблочных соединений показаны на рис. 5. Все соединения материнской платы высокочастотных цепей выполняются тонким коаксиальным кабелем, а низкочастотные - обычным экранированным кабелем.Регулятор напряжения питания цифровых весов DA1 (Roll 5A или 7805) не сильно нагревается (потребление тока с импортными СЛА не более 200мА.), Поэтому прикрутить его можно в любом удобном месте на корпусе. Резистор пожаротушения R2 мощностью не менее 2Вт. Переменные резисторы R1 (настройка), R3 (регулировка громкости), R4 (регулировка усиления) и переключатели SA1 (включение аттенюатора -20 дБ), SA2 (переключатель диапазона), SA3 (включение ЦАП) расположены на передней панели. Платы в приемнике установлены на металлических стойках, но это не исключает наличия дополнительной шины заземления, соединяющей все платы между собой.

О подробностях. Как отмечалось выше, для успешного повторения некоторые положения резисторов и конденсаторов блока A3 требуют предварительного выбора. С помощью цифрового омметра, например, китайского цифрового фотоаппарата, легко уловить пары или четверки до третьей цифры с учетом того, что, как правило, абсолютное значение может иметь разброс до 5 %. Многие модели мультиметров также имеют режимы измерения емкости, что также упрощает подбор конденсаторов.Для выбора конденсаторов автор применил приставку к частотомеру для измерения индуктивности, подключив к нему катушку с индуктивностью в несколько десятков микрограмм. После этого, подключая конденсаторы «на весу», отбираем те, которые дают близкие значения частот. Разброс значений для конденсаторов из одной заводской партии небольшой. Если конденсаторы из одной коробки, то, как правило, из десятка получалось подобрать две четверки с точностью не хуже 1%. Несмотря на кажущуюся сложность подбора, автор потратил не более часа на подбор всех четырех резисторов с точностью до 3 разряда и конденсаторов с точностью до 2 разряда.

Конденсаторы фазовращателя должны быть термостабильными, ни в коем случае нельзя использовать низкочастотную керамику групп ТКЕ Н30, Н70 и Н90 (емкость последних может меняться почти в 3 раза при колебаниях температуры). Можно применять металлобумагу МБМ, пленку и металлопленку серии К7Х-ХХ. Конденсаторы одного и того же типа желательно использовать в составе активных фильтров и изолирующих фильтров в каскадах УНЧ, поскольку они определяют АЧХ. В этом случае допустимый диапазон оценок может составлять 10%, и в этих узлах с большим успехом можно применять экземпляры, не прошедшие выбор для фазовращателя.

Блокировка керамическая и электролитическая может быть любого типа.

Катушка L1 с индуктивностью около 0,8 мкГс генератора плавного диапазона намотана на ребристый керамический каркас диаметром 12 мм. Он имеет 12 витков провода ПЭВ-2 0,5-0,7 мм, уложенных в паз с шагом 1 мм и помещенных в экран, который можно использовать, например, в корпусе от реле РЭС-6.

Согласующий трансформатор 3Тр1 содержит 15-18 витков тройного скрученного провода диаметром ПЭЛШО (ПЭВ, ПЭЛ), также можно использовать 0.1-0,25 мм с небольшой закруткой (3 витка на см) на ферритовом кольце диаметром 7-10 мм с проницаемостью 1000-2000 Дроссели высокочастотные - ДМ-0,1 номиналом 50-200 мкг , их можно намотать на ферритовых кольцах диаметром 7-10 мм с проницаемостью 1000-2000, достаточно 25-30 витков с проволокой диаметром 0,15-0,3 мм.

Детали, устанавливаемые на шасси (см. Рис. 5), могут быть любого типа. Исключение составляет многооборотный переменный резистор R1 СП5-39Б. Этот резистор должен быть качественным.Нестабильность сопротивления, неравномерность его изменения существенно ухудшат работу приемника. При необходимости его можно заменить двумя обычными потенциометрами, включенными в соответствии с рис. 6.

Особые требования к остальным частям, если таковые имеются, указаны выше при описании узлов.

Строительно-монтажные работы. Большинство деталей приемника смонтировано на трех печатных платах, соответствующих трем его блокам А2 (рис.7), А3 (рис. 8), А4 (рис. 9), из двухстороннего фольгового стеклотекстолита. Вторая сторона служит общим проводом и экраном. Отверстия вокруг выводов деталей, не соединенных общим проводом, следует утопить сверлом диаметром 2,5-3,5 мм. Крестиком помечены выводы деталей, подключенных к общему проводу. Архив с авторскими чертежами печатных плат в формате Layer может быть

Фото смонтированных узлов и приемника в целом






Установка приемника
должна начинаться с узел A2 GPA, который отключен от основного узла на время настройки.Сначала необходимо подать напряжение около 2,7 В на вывод 2X1 от вспомогательного делителя и замкнуть перемычкой конденсатор 2C12. После подачи напряжения питания необходимо подобрать резистор 2R12 для установки напряжения на эмиттере транзистора 2VT2 порядка 1,4–1,6 В при использовании в качестве 2ДД1 ТТЛ серии 1533LA4.555LA4 или 2,3–2,6 В для КМОП КР1554ЛА4. .74NS10 используются. После этого можно снять перемычку и подать управляющее напряжение питания на вывод 2X8 (включение 1.Диапазон 8 МГц). К выходу ГПА (вывод 2Х12) подключена цифровая шкала или частотомер через резистор сопротивлением 200 ... 300 Ом. Перемещая двигатель резистора R1 в верхнее положение по схеме, подбирая конденсатор 2C12 и настраивая 2C10, устанавливают частоту генерации чуть ниже 7000 кГц (5 ... 10 кГц). Затем резистор двигателя R8 переводят в нижнее положение по схеме. Рабочая частота должна быть немного выше 8000 кГц.Если этого сделать нельзя и перекрытие меньше, то следует установить конденсатор 2C9 большей емкости и наоборот, если перекрытие больше, емкость 2C9 следует немного уменьшить. Поскольку емкость этого конденсатора незначительно влияет на частоту ГПД, после изменения его значения следует еще раз проверить перекрытие ГПД по частоте. Достигнув требуемого значения в диапазоне 1,8 МГц, GPA переводится в диапазон 7 МГц путем подачи управляющего напряжения питания на клемму 2X9.Затем движок резистора R8 переводят в нижнее положение по схеме, и путем настройки резистора 2R4 частота генерации чуть выше 28800 кГц. На последнем этапе установления ГПА частота генератора проверяется и при необходимости термокомпрессируется известными методами. В авторской версии использовались контурные датчики с ТКЕ М47 без дополнительной термокомпенсации. При этом на частоте 7 МГц начальное превышение частоты за первые 2 минуты не превышало 800 Гц, а впоследствии нестабильность частоты составила менее 100 Гц за 15 минут.При включении ЦАП частота не менялась несколько часов.

Основной блок обработки сигналов (узел А3) и УНЧ (узел 4) не требуют регулировки при использовании деталей с требуемыми номиналами и отсутствием ошибок в установке.

Последним шагом в установлении тракта приема является установка порога АРУ ​​и пределов регулировки усиления. Для этого ползунок резистора R3 Volume и резистора R4 Gain (см. Рис. 5) устанавливают в левое положение согласно схеме, а ползунок подстроечного резистора 4R15 - в правое.

Подключите резистор 50 Ом ко входу приемника.

Осциллограф или авометр подключаются к выходу приемника параллельно динамику (клеммы 4X7,4X8) в режиме измерения переменного напряжения.

Перемещая ползунок подстроечного резистора 4R15, найдите положение, при котором шум начинает уменьшаться, и, двигая дальше, установите уровень шума, который еще «не давит на уши» (по словам автора, около 30-40 мВ). Это будет оптимальная установка порога АРУ ​​(начало работы порядка 2-3 мкВ) и суммарного начального усиления (порядка 120-150 тысяч).

Список использованных источников

  1. Титц У., Шенк К . Полупроводниковые схемы. - М .: Мир, 1982, с.
  2. Горовиц П., Хилл U . Искусство схемотехники: Том 1. - М .: Мир, 1983
  3. С. Беленецкий. Простой преселектор для многодиапазонного приемника . Радио 2005, № 9, с. 70-73 или
  4. В. Абрамов (UX5PS) С. Телехников (RV3YF) Коротковолновый приемопередатчик «Дружба-М» ». http://www.cqham.ru/druzba-m.htm .
  5. А. Денисов. Цифровая шкала - частотомер с ЖК-индикатором и автоматической регулировкой частоты. http://ra3rbe.qrz.ru/scalafc.htm
  6. Поляков В . Радиолюбители о технике прямого преобразования. - М .: Патриот, 1990.
  7. ,
  8. Р. Грин. Радиочастотный микшер с защитой от болтов. - «Слово электроники + слово беспроводной связи», № 1/99, с. 59

8. «Идеальный» микшер для приемника прямого преобразования G. Брагин http://www.cqham.ru/trx41_01.htm

9.Д. Тайло, N7VE, «Письма в редакцию, заметки об« идеальных »коммутирующих смесителях (ноябрь / декабрь 1999 г.),« QEX, март / апрель 2001 г., стр. 61

  1. Г. Брагин. Модернизированный ГПА для трансивера «ДА-98М. - Конструкция радиостанции N 14, стр. 3-7
  2. .

11. Приставка для измерения индуктивности в практике радиолюбителя. С. Беленецкий.-Радио, 2005, № 5, с.26

j. Радио, 2005 № 10, 11

Доработка приемника. Как отмечается в описании приемника, из-за конечного сопротивления сумматора степень подавления боковой полосы зеркала намного ниже теоретической (особенно это заметно в многорычажных фазовращателях-полифайзерах). Основной способ улучшить работу полифайзера (до теоретических пределов) - увеличить входное сопротивление сумматора на порядки (!), Например, с помощью повторителей напряжения на ОУ или на поле. В процессе дальнейших испытаний и экспериментов с приемником была проведена доработка схемы, позволившая EASY получить подавление, близкое к теоретическому пределу.При этом конструкция ствольной коробки даже немного упрощена.
Для этого необходимо (резисторы R41, R45 и конденсатор C46 снять, резистор R46 увеличить до 33 кОм, а резистор R44 заменить проволочной перемычкой (см. Схему на рис.2 или J . Радио, 2005, №10 с. 61-64). На печатной плате (см. Рис. 8) разъединить соединение (разрезать дорожки) в 2 местах

1. между точками соединения R37, C42 и R38, C43
2.между точками соединения R39, C44 и R40, R42, C41.
Теперь сигнал снимается с фазовращателя в одной точке через неинвертирующий вход операционного усилителя (входное сопротивление не менее сотен МОм). При этом коэффициент передачи ИЗМЕРЕН близок к 1. Интересно, что в этой схеме не нужен дополнительный сумматор, так как однополосный сигнал хороший, его качество уже СФОРМИРОВАНО (!!!) в фазовращателе. сам. Причем, вне зависимости от точки захвата сигнала, я постарался снять сигнал со всех четырех цепей, конечно, по очереди.Впервые такое схемное решение прошилось на http://www.hanssummers.com/radio/polyphase/
И, честно говоря, я не обратил на него серьезного внимания -
документация делалась вручную, по частям - я подумал, что автору лень дорисовать еще 3 ОУ на выходе фазовращателя. Пока на практике не убедился - работает и работает хорошо!
Конечно, это в определенном смысле компромиссное решение, позволяющее получать простые результаты в приемнике за счет отказа от классического метода сбора сигналов.При этом (здесь позволю себе процитировать пояснительный комментарий В.Т.Полякова из личной переписки по поводу способов снятия сигналов с полифайзера) «если еще и сигнал с синфазного выхода наоборот убрать, инвертировать и сложить. к первому, то выходное напряжение увеличится вдвое. Причем, если оставшиеся два выхода будут подключены к уже используемым, выходные напряжения будут меньше зависеть от фотоэлектрической нагрузки. Видимо, создатель этой фотоэлектрической панели с совершенно непроизносимым русским именем Аргументировал это Гшвиндт, опубликовавший схему либо на немецком, либо в венгерском журнале в 70-х годах.

После такой доработки общий Кус получается порядка 130-150 тысяч, уровень собственных шумов на выходе порядка 27-30мВ - значения, которые на мой взгляд оптимальны и не нуждаются в быть отрегулированным. Вы можете скачать версию чертежей печатных плат от Павла Семина ( сёмин) , выполненную в Sprint Layout 4.0 уже с учетом этой доработки, в которой удалось немного уменьшить размеры плат.

С момента публикации описания ресивера несколько коллег уже повторили дизайн и остались довольны качеством работы этого ресивера.Ниже, также в качестве примера, фотографии дизайна Игоря Треда ( Robin ). Игорь сделал вариант печатной платы Павла Семина.

Важным моментом является то, что при повторе приемника Игорь столкнулся с небольшой проблемой (это единственный известный мне случай, но я хочу рассмотреть этот вопрос более подробно - может быть полезно кому-то) - из-за недостаточной амплитуды (менее 0,25 В эфф) на выходе ГПА при включении диапазона 7 МГц нестабильно, вплоть до самовозбуждения на СВЧ, триггеры 74НС74 сработали.Причина, на мой взгляд, заключалась в сочетании неудачного экземпляра 1533LA4, усиление которого сильно падает на частотах порядка 29-30МГц и напряжения смещения триггера DD2.1 (см. Рис.2), которое , из-за разброса сопротивлений R1, R2, может отличаться от оптимального. Лучше всего будет поставить более удачный экземпляр микросхемы DD3 (см. Рисунок 4) или «поиграться» со значениями R1, R2 (см. Рисунок 2), но это легко сделать, если микросхемы устанавливаются на панели.Но что, если они запечатаны в плате? Осталось выбрать смещение со значениями R1, R2, либо поступить так, как это сделал Игорь. Оставив напряжение питания переключателя неизменным на уровне 8 В, он снизил напряжение питания микросхемы DD2 до 6 В, тем самым увеличив относительную амплитуду сигнала GPA по отношению к порогу срабатывания триггера, которая почти прямо пропорциональна напряжению триггера.

Проще всего это сделать, подав питание на DD2 через резистор 62–100 Ом (выбирается стабильной работой триггеров в диапазоне 7 МГц).Последним нужно включить в разрыв печатного проводника (см. Рис. 8) между ножкой 16 DD1 и конденсатором С2.

Игорь не подбирал конденсаторы для полифайзера-фазовращателя - поставил с одной партии. Тем не менее степень подавления верхнего борта оказалась высокой - а значит, у конструкции есть определенный технологический запас. Игорь ( Робин ) очень доволен работой ресивера. При сравнительном прослушивании передачи на Радио-76М2 и настоящего RFP она отдает предпочтение последнему, отмечая его особую мягкость звука и прозрачность передачи.

Наконец-то Хочу поблагодарить коллег и единомышленников на форуме http://forum.cqham.ru/viewtopic.php?t=4032

(Валерий RW3DKB, Сергей US5QBR, Андрей WWW, Павел Сёмин, Юрий UR5VEB, Александр Т, Олег_Дм., Тадас, Александр М, Alex007, Кестутис, US8IDZ, K2PAL, Виктор, Игорь Робин и многие другие), посвященный проблемам и пути развития T / SPT, тех, чей энтузиазм и фанатическая любовь к технике ПРЯМОЙ ТРАНСФОРМАЦИИ пробудили во мне, да и во многих, интерес и желание снова заняться SPT, тех, кто тщательно и неустанно поддерживал настоящий водопад информации со всего мира мир о новых продуктах и ​​подходах, современных концепциях, методах и схемных реализациях технологии PP.Спасибо всем вам, друзья. Нас уже много - любителей ТЕХНОЛОГИИ ПРЯМОГО ПРЕОБРАЗОВАНИЯ.

С удовлетворением могу отметить, что дизайн действительно получился легким и доступным в повторении, а параметры отличные, не хуже заявленных!

Например, коллега Олег Потапенко, имеющий возможность инструментальных измерений после тщательного измерения, получил чувствительность 0,6 мкВ, DD2 порядка 107-109 дБ и подавление верхней стороны - более 54 дБ).Несомненный интерес представляют его измерения DD3 SPP двухчастотным методом, для чего использовались генераторы с низким фазовым шумом

aeroflex IFR2040 (также известные как IFR, еще раньше - Marconi).
1. Подключаем к ИСО два GSS IFR2040 через сумматор с затуханием 3 дБ.
Выходы обоих генераторов выключены - ВЫКЛ
Измеряем напряжение шума на выходе СПТ с помощью милливольтметра В3-38Б.
Уш = 19,5мВ
2. Измеряем чувствительность
Настраиваем генераторы
F1 = 3.3329 МГц (рабочий) выход - ВКЛ (включен)
F2 = 3,4349 МГц (помехи2) выход - ВЫКЛ (отключен)
Даем сигнал Uс1 = -111,8 дБм, при котором Uвых = 62 мВ (S / N \ u003d 10 дБ)
Если прибавить 3 дБ сумматора, получим

S = -114,8 дБм при S / N = 10 дБ.

3. Включить шум с разносом 50 кГц, взять на частоте 2F1-F2 = 3,3329 МГц
F1 = 3,3839 МГц (помеха1) на выходе - ВКЛ
F2 = 3,4349 МГц (помеха2) на выходе - НА
Установить равные амплитуды сигналов
Uс1 = Uс2 = -13.3 дБм, при котором Uвых = 62 мВ
4. Рассчитываем DD3 = -13,3 - (- 111,8) = 98,5 дБ

II. Для разнесения 20 кГц

F1 = 3,3539 МГц (помеха1)
F2 = 3,3749 МГц (помеха2)
Us1 = Us2 = -14,3 дБм и DD3 = -14,3 - (- 111,8) = 97,5 дБ

После этого я провел измерения чувствительности без сумматора.
1. Закорачиваем вход СПП через 51 Ом Уш = 17,5мВ
S = -116 дБм, при С / Ш = 10 дБ (Uвых = 55 мВ)
2.Для интервала 50 кГц я еще раз замерил DD3
Uс1 = Uс2 = -14 дБм (или 44,6 мВ) при котором на выходе 55 мВ
DD3 = -14 - (- 116) -3 = 99 дБ

Приемник без корпуса, без экранирования, самодельный кварцевый генератор с кварцевым двухкристальным фильтром на выходе, блок питания В5-29 (+14 В). Сигнал подавался без ДПФ, прямо на вход транс смесителя.
Очевидно, именно из-за отсутствия экранирования значения Uш, S несколько плавают от измерения к измерению.,

Удовлетворенный дизайном ламп и современных компонентов, в последние годы я испытывал ностальгию по проектам на германиевых транзисторах.

Прочитав на форумах, что мол из-за несовершенства технологии производства их параметры со временем сильно деградируют, для проверки их резервов даже приобрел промышленный измеритель параметров транзисторов и маломощных диодов L2 -54.

Я протестировал более сотни различных экземпляров транзисторов и с удовлетворением могу отметить, что ни один не был забракован - все как минимум с полуторным (а чаще всего в 2-3 раза) запасом соответствуют эталонным данным.Так что нанять их вовсе не грех, тем более что в юности многие из них были столь же желанными, сколь и недоступными.

И начнем традиционно - с мкФ корпусов .

Ряд популярных и по сей день любительских радиоприемников, например, изготовлен на германиевых транзисторах и рассчитан на работу с востребованными сейчас высокоомными наушниками. Рекомендованные там простые эмиттерные ретрансляторы для увеличения выходной мощности способны обеспечить более-менее приличный звук только на подключенных наушниках с низким сопротивлением (100-600 Ом) или на низкоомную нагрузку (современные наушники 4-16 Ом или динамик). через трансформатор с сопротивлением не менее 1/5 (1/25 сопротивления) и все еще на низком уровне сильно влияют искажения, такие как ступеньки.Можно, конечно, попробовать тупить там современные УНЧ на ИС, но они требуют положительного питания. Можно пойти еще дальше и перенести конструкции на современные транзисторы, но ... «изюминка» потеряна, вкус времени - «ностальгия», так что это не наш путь.

Существенно улучшить качество звука при низкоомной нагрузке и обеспечить громкий прием поможет усилитель мощности с глубоким ООС (рис. 1 обведен синей рамкой), подключенный вместо высокоомных наушников.

Как видите, его схема почти классическая 60-70гг. Отличительной особенностью является глубокий (более 32 дБ) ООС по постоянному и переменному току (через резистор R7), обеспечивающий высокую линейность усиления (на средних уровнях Kg менее 0,5%, на низких (менее 5 мВт) а максимальная мощность (0,5 Вт) кг достигает 2%). Несколько необычное включение регулятора громкости обеспечивает увеличение глубины ООС при уменьшении громкости, за счет этого удалось сделать УНЧ более экономичным (ток покоя всего УНЧ ПЧ не более 7 мА) при практически нет искажений типа «ступенька».Конденсатор C6 ограничивает полосу пропускания примерно до 3,5 кГц (без него превышает 40 кГц!), Что также снижает уровень собственных шумов - УНЧ очень тихий. Уровень шума на выходе составляет примерно 1,2 мВ! (с заземленной левой клеммой C1). Всего кусь от входа (с левого терминала С1) примерно 8 тысяч. уровень собственных шумов, приведенных к входу, составляет примерно 0,15 мкВ. При подключении к реальному источнику сигнала (ФНЧ) из-за текущей составляющей уровень собственного шума, подаваемого на вход, увеличивается до 0.3-0,4 мкВ.

В выходном каскаде используется недорогой и надежный GT403. УНЧ способен выдавать «большую мощность» и большую мощность (до 2,5 Вт при нагрузке 4 Ом), но тогда необходимо будет установить транзисторы на радиаторах и / или использовать более мощный (P213, P214, и т.д.), но, на мой взгляд, 0,5 Вт и современного чувствительного динамика «за глазами» хватает даже при прослушивании музыки. Для НЧ усилителя подходит практически любой германиевый низкочастотный транзистор соответствующей структуры и не менее 40 транзисторов из транзисторов h31e не менее 40 (Т2, Т3, Т4 – МП13–16, МП39–42, Т5– МП9–11. , МП35-38).Если вы планируете использовать этот УНЧ в RFP, то вам нужно, чтобы T1 был малошумным (P27A, P28, MP39B). Для выходного каскада пары Т4, Т5 и Т6, Т7 желательно выбирать с близкими (не хуже + 10%) значениями h31e.

Из-за глубокого OOS для постоянного тока режимы VLF устанавливаются автоматически. При первом включении проверяется ток покоя (5-7 мА) и при необходимости выбирается требуемый более удачный экземпляр диода. Вы можете упростить эту процедуру, если воспользуетесь китайским мультиметром.Он в режиме непрерывности диода пропускает через диод ток величиной примерно 1 мА. Нам нужен экземпляр с падением напряжения порядка 310-320 мВ.

Для тестирования был выбран мощный УНЧ простой двухдиапазонный ПЧ RA3AAE. Давно хотел попробовать, но как-то все руки не доходили, но вот такая возможность (привет!).

Я сразу же внес небольшие коррективы в схему (см. Рис. 3), которые здесь и опишу. Все остальное, в том числе и процесс настройки, смотрите в книге.

В качестве двухканального фильтра нижних частот он традиционно использовал универсальную головку магнитофона, которая обеспечивает повышенную избирательность для соседнего канала. Катушка фильтра нижних частот имеет довольно большую внутреннюю емкость, поэтому существенно нагружает ГПА, особенно если это не намотка ПЭЛШО, а простой провод типа ПЭВ, ПЭЛ (включая магнитофоны). При этом собственная емкость катушки настолько велика, что запустить ГПА с нормальной амплитудой на диодах очень сложно - с этим сталкивались многие коллеги.Поэтому снимать сигнал GPA лучше не с катушки ретракции, а с катушки связи, что устраняет все эти проблемы и при этом полностью исключает попадание напряжения GPA на вход СНЧ. Чтобы не заморачиваться с намоткой, нашел подходящие готовые катушки и вперед, потестил ИСО и неожиданно нарвался на серьезные "грабли" - при переходе на дальность 40м амплитуда сигнала ГПА на катушке связи уменьшается на 2 раза! Ладно, подумал я, может, у меня гранаты, то есть катушки, не той системы (привет!).Нашел кадры и перемотал строго по автору (см. Фото)

и тут надо отдать должное Владимиру Тимофеевичу - он без дополнительных жестов сразу попал в указанные диапазоны частот - как входных цепей, так и ГПД.

Но ... проблема остается, а это значит, что оптимально настроить смеситель на обоих диапазонах невозможно - если на одном выставить оптимальную амплитуду, то на другом диоды будут либо закрыты, либо почти постоянно открыты.Возможен лишь некий средний, компромиссный вариант установки амплитуды ГПД, когда смеситель будет более-менее работать на обоих диапазонах, но с повышенными потерями (до 6-10 дБ). Решением проблемы оказалось поверхностное - использовать свободную группу коммутации в тумблере для переключения резистора эмиттера, которым мы будем выставлять оптимальную амплитуду ГПД на каждом диапазоне. Чтобы контролировать и регулировать оптимальную амплитуду ГПД, мы применяем тот же метод, что и в.

Для этого слева (см. Рис.3) выход диода D1 переключен на вспомогательный конденсатор 0C1. В результате получился классический выпрямитель GPA с удвоением. Такой «встроенный высокочастотный вольтметр» дает нам возможность реально проводить прямое измерение режимов работы конкретных диодов от конкретного ГПА непосредственно в рабочей цепи. Подключив мультиметр для контроля к 0С1 для контроля постоянного напряжения, выбрав эмиттерные резисторы (от начала R3 в диапазоне 40м, затем R5 до 80м) добиваемся напряжения +0.8 ... + 1 В - это будет оптимальное напряжение для диодов 1N4148, КД522, 521 и т. Д. Вот и вся настройка. Припаиваем вывод диода обратно на место, а вспомогательную цепь снимаем. Теперь при оптимально работающем микшере можно оптимизировать (увеличить) его подключение к входной цепи (отвод делается не с 5, а с 10 витков L2), тем самым увеличив инстинкт на 6-10дБ на обоих диапазонах.

Силовая цепь мощного двухтактного СНЧ может вызывать большие пульсации напряжения, особенно при питании от батарей.Поэтому для питания GPA использовался экономичный параметрический стабилизатор напряжения на Т4, а в качестве стабилитрона использовался обратносмещенный эмиттерный переход КТ315 (который был под рукой). Выходное напряжение стабилизатора выбрано порядка -6 ..- 6,5В, что обеспечивает стабильную настройку частоты при разряде аккумулятора до 7В. Из-за пониженного напряжения питания ГПА количество витков катушки связи L3 увеличено до 8 витков. Но у КТ315 разброс напряжения пробоя эмиттерного перехода достаточно большой - первый давал 7.5в - многовато, второй дал 7в (см. Графики)

- уже хорошо, применив кремниевый KT209v в качестве Т4, я получил необходимое -6,3в. Если не хочется заморачиваться с подбором, можно поставить КТ316 как Т5, тогда Т4 должен быть германиевым (МП39-42). Тогда для унификации имеет смысл поставить КТ316 в ГПД (см. Рис. 4), что положительно скажется на стабильности частоты ГПД. Это как раз тот вариант, который у меня сейчас работает.

Принципиальная схема приемника прямого преобразования на транзисторах.Назначение узлов.

1. Преселекторный усилитель радиочастоты.

Задача данного устройства - ослабление сильных внеполосных мешающих сигналов, боковых каналов приема, соответствующих частотам 2Fget., 3Fget. и т.д. и увеличение минимального уровня принимаемых сигналов в заданном диапазоне до уровня шума преобразователя (2), что способствует повышению чувствительности приемника.

Преселекторный усилитель - схема

Фиг.3. Схема полосового фильтра.

2. Преобразователь частоты.

Преобразователь напрямую преобразует радиочастоту (RF) в частоту звука (RF). Он должен иметь высокий коэффициент передачи, низкий уровень шума (для повышения чувствительности). В конструкции использован смеситель на антипараллельных диодах.

3. Гетеродин.

Гетеродин - генератор высокочастотных колебаний малой мощности. Гетеродин во многом определяет качество приема радиостанции.Первое, очень важное требование к гетеродину - это высокая стабильность его частоты. Любая небольшая нестабильность гетеродина приведет к изменению тона телеграфа или спектра телефонных сигналов. Другое, не менее важное требование - отсутствие модуляции сигнала гетеродина шумом, переменным фоном и изменениями питающего напряжения. Плавная настройка частоты гетеродина осуществляется с помощью переменного конденсатора.

Схема гетеродина представлена ​​на рис.4.

4. Фильтр нижних частот (фильтр нижних частот).

Фильтр нижних частот должен подавлять низкочастотные сигналы, частота которых является верхней границей речевого спектра (> 3 кГц). Качество фильтра определяется в первую очередь количеством фильтрующих ссылок (порядком). В конструкции приемника используется однолинейный индуктивно-емкостной фильтр.

Схема фильтра нижних частот 5.

5. Усилитель звуковой частоты (УВЧ).

В приемнике прямого преобразования почти все усиление происходит в ультразвуковом сканере.У него должен быть большой выигрыш, около 10 тысяч. ... 100 тысяч. раз, по возможности с самым низким уровнем шума, достаточно мощности для обеспечения работы телефонов или громкоговорителей. Устройство ультразвуковой защиты должно быть хорошо защищено от помех электромагнитных волн непосредственно на его входе, помех от источника питания.

Усилитель звуковой частоты (УВЧ). Рис. 6.

Данная конструкция обеспечивает прием сигналов на наушники с сопротивлением 50 Ом.

Конструкция и детали.

Список оценок б / у запчастей:

Преселекторный усилитель, преобразователь (1,2) см. Рис. 2.

Резисторы (0,25 Вт):

  • R1 - 560 Ом,
  • R2 - 10 Ом
  • R3 - 100 Ом,
  • R4 - 10 Ом,
  • R5 - 1,8 кОм.

Конденсаторы:

  • C1 - 10 л,
  • C2 - 0,1 мкФ,
  • C3 - 10 н,
  • C4 - 10 шт.

Диоды VD1, VD2 - КД503А.

Транзистор VT1 - КТ3102Г.

  • Трансформатор Т1 - на ферритовом кольце 2000 НМ, 18 витков ПЭВ-0,15, обмотка в три скрученных провода.

Гетеродин. (3) Рис. 4.

Резисторы:

  • R1 - 12 Ком,
  • R2 - 12 кОм,
  • R3 - 680 Ом,
  • R4 - 220 Ом.

Конденсаторы:

  • C1 - 220 пФ,
  • C2 - 5-50 пФ КПЭ,
  • C3 - 220 пФ,
  • C4 - 470 пФ,
  • C5 - 510 пФ,
  • C6 - 0.1 мкФ.

Диод VD1 - КС168А.

Транзистор VT1 - КТ315А.

Фильтр низких частот (LPF). (4) рис. 5.

Конденсаторы:

Дроссель Т1 - на ферритовом кольце 2000 НМ, 250 оборотов ПЕЛШО-0.12.

Усилитель звуковой частоты (УВЧ) (5) Рис. 6.

Резисторы:

  • R1 - потенциометр, 4,7 кОм,
  • R2 - 22 кОм,
  • R3 - 12 кОм,
  • R4 - 10 кОм,
  • R5 - 47 кОм,
  • R6 - 47 кОм,
  • R7 - 2.2 кОм,
  • R8 - 12 кОм,
  • R9 - 2,4 кОм.

Конденсаторы:

  • C1 - 10 мкФ,
  • C2 - 4,7 мкФ,
  • C3 - 47 мкФ,
  • C4 - 10 мкФ.

Транзисторы:

  • VT1 - КТ3102Г,
  • ВТ2, ВТ3 - КТ315А.

Итак, радио протестировано на коллективной радиостанции и показало хорошие результаты: были слышны многие российские и зарубежные радиостанции.Приемник отлично подходит для начинающего любителя, чтобы наблюдать за дальностью до 40 метров. Автор работы: Голубкин Николай Сергеевич, г. Ростов-на-Дону.

Обсудить статью ПРИЕМНИК ПРЯМОГО ТРАНСФОРМА

Приемник предназначен для работы на частотах всех любительских диапазонов от 160 метров до 10 метров. Приемник собран по схеме прямого преобразования, имеет чувствительность не хуже 0,5 мкВ. Он может принимать сигналы от радиостанций, работающих по телефону (SSB) и телеграфу (CW).Органы управления приемником - это три гетеродина и входных контура, одна настраиваемая с помощью одного двухсекционного конденсатора, регулятор чувствительности, регулятор громкости.

Изображение для клика


Сигнал с антенны поступает во входную цепь, состоящую из набора последовательно соединенных катушек L1-L6 и секции C1.1 переменного конденсатора C1. Конденсатор C18, включенный последовательно с конденсатором C1.1, уменьшает его перекрытие по емкости.
Все катушки входной цепи представляют собой законченные высокочастотные дроссели промышленного производства.Их не нужно настраивать. В процессе налаживания подстройки цепи осуществляется подстроечный конденсатор С21. Схема настраивается на диапазоны скачками с помощью переключателя S1 секции S1.1 (гаечный ключ с керамическими платами). Плавно регулируемая секция переменного конденсатора C1.1.
От входной цепи сигнал поступает на ВЧ-усилитель на полевом транзисторе BF966 с двойным затвором типа VT1. Здесь можно использовать отечественные двухзатворные полевые транзисторы, например, КП350.С помощью резистора R3 можно регулировать постоянное напряжение на втором затворе VT1, которое изменяет коэффициент передачи каскада и тем самым влияет на чувствительность.
Он загружен усилителем ВЧ с высокочастотным трансформатором Т1, который необходим для подачи симметричного ВЧ сигнала на симметричный вход преобразователя частоты на микросхеме A1. Микросхема
А1 типа SA612A (или ее аналог NE612) предназначена для преобразователей частоты супергетеродинных приемных трактов аппаратуры связи.Здесь он работает практически по прямому назначению - микшер-демодулятор. «Почти» - потому что промежуточная частота равна нулю, то есть промежуточная частота - это демодулированный сигнал AF.
В гетеродине используется схема, состоящая из последовательно соединенных катушек L7-L12 и секции C1.2 переменного конденсатора C1. Конденсатор C19, включенный последовательно с конденсатором C1.2, уменьшает его перекрытие по емкости.
Все катушки гетеродинной цепи - законченные высокочастотные дроссели промышленного производства.Их не нужно настраивать. В процессе налаживания регулировки цепи осуществляется подстроечный конденсатор С22. Схема настраивается на диапазоны скачками с помощью секции S1.2 переключателя S1 (гаечный ключ переключателя с керамическими платами). Плавно регулируемая секция переменного конденсатора C1.2.
В связи с тем, что это приемник прямого преобразования, а «промежуточная» частота практически равна нулю до нескольких килогерц, настройки гетеродина и входной цепи практически совпадают.
Важным недостатком любого приемника прямого преобразования является его высокая чувствительность к помехам в виде низкочастотных помех с частотой сети, которые попадают в приемник различными способами. Причина этого кроется в самом принципе приемника с прямым преобразованием, основное усилие делается на басах, и поэтому УНЧ имеет большое усиление.
Но микросхема SA612A имеет выход преобразователя частоты в противофазе. Если это используется вместе с VLF с противофазным входом, то оказывается, что VLF имеет большое усиление только тогда, когда на его входы поступают противофазные сигналы.Но к синфазным сигналам, идущим не от преобразователя, а другими способами, он очень чувствителен. Таким образом можно минимизировать чувствительность ресивера к звукоснимателям.
Стоимость такого эффективного подавления помех заключается в сложности регулятора громкости, в котором должен быть сдвоенный переменный резистор (R9). Катушки
L1-L12 представляют собой предварительно изготовленные ВЧ дроссели. Но при желании (или необходимости) их можно накрутить самостоятельно, используя одну из известных формул расчета.
Трансформатор RF намотан на ферритовом кольце с внешним диаметром 7 мм. Обмотка выполнена из двужильного провода ПЭВ 0,23. Всего - 50 витков. После намотки выводы разделяют и с помощью непрерывности определяют выводы обмоток трансформатора.
Настройка приемника заключается в настройке C21 и C22 так, чтобы все диапазоны перекрывались. Еще нужно градуировать шкалу. В этом приемнике контуры выполнены упрощенно, поэтому в каждом диапазоне перекрытие происходит с большим запасом.Этот недостаток в принципе можно устранить дополнительными корректирующими конденсаторами для каждого диапазона, но это сильно усложнит переключение.

Приемник прямого преобразования для начинающих радиолюбителей пользуется неослабевающим интересом. Описанная конструкция работает на широких диапазонах 80 м и 40 м. Так как большой интерес вызывают системы с прямым преобразованием частоты. Схема приемника прямого преобразования была разработана для 80 и 40 метров. На не дорогих и популярных запчастях, которые есть практически в каждой радиолюбительской коробке.При хорошей передаче приемник обеспечивает прием как телеграфных (CW), так и (SSB) сигналов в диапазонах 3,5-17 МГц. Одним из недостатков прямого преобразования является прием двух сигналов.

Как это работает?

Принцип прямого преобразования частоты уже неоднократно объяснялся. Но следует помнить, что акустический сигнал получается как разность частот входного сигнала и сигнала от генератора.

Показана принципиальная схема приемника с прямым преобразованием.

- переключатель диапазонов PZ1 80 / 40м

Переключение контуров LC (вход и генератор)

- потенциометры: P1 (регулировка громкости), P2 (грубая регулировка), P3 (точная)

- транзистор T5 для малошумящих наушников

- Переключатель питания PZ2 с Li-Ion 2 × 3,7 В аккумуляторами (позволяет переключаться с внешнего источника питания 12 В на внутренний источник питания)

Далее следим за сигналом в цепи с прямым преобразованием с антенны на наушники.Вход P1 выполняет функцию аттенюатора и одновременно регулятора громкости на входе антенны. Следующий элемент - резонансный контур, это входной фильтр 40 м, сигнал фильтрации с антенны на вход усилителя - транзистор Т1 (переключатель PZ1 в верхнем положении, как на схеме). Конденсатор С1 вместе с основной катушкой L1 создает резонансный контур на частоте около 7,1 МГц. После установки переключателя PZ1 в нижнее положение конденсатор C1 будет подключен к конденсатору C17, изменяя частоту резонансного контура примерно на 3.7 МГц.

Входной сигнал после усиления T1 направляется на смеситель, состоящий из двух импульсных диодов D1-D2, соединенных в противоположных направлениях. Система работает как ключ, замыкая цепь с частотой, равной удвоенной частоте генератора. Важным свойством такого смесителя является то, что генератор должен быть настроен на частоту, вдвое превышающую частоту входного сигнала, что очень важно из-за большей стабильности генератора и меньшей способности проникать в сигнал генератора. антенна.

Потенциометр R4 используется для точной балансировки детектора. Генератор YFO на транзисторе Т2 подает сигнал детектора в диапазоне 3500-3600 кГц для диапазона 40 м и 1750-1900 кГц для диапазона 80 м.

Рабочая частота генератора определяется рабочей частотой контура L2C5. Катушка L2 имеет отвод от середины обмотки и работает в диапазоне 40 м (нижняя половина замыкается на землю с помощью второй секции переключателя PZ1, как на схеме).Установка частоты генератора реализована с помощью варикапа Д3 типа ВВ112.

В этом случае настройка происходит путем изменения напряжения, подаваемого на катод варикапа с потенциометра P2 (базовая настройка). Дополнительный потенциометр P3 работает как простой прецизионный тюнер. Что обеспечивает точную настройку принимаемой станции (диапазон настройки непостоянен и является наибольшим в верхней части диапазона частот). Лучшим решением для настройки точности и комфорта было бы использование многооборотного потенциометра, но без шкалы вы даже не можете определить приблизительную частоту приема.

Калибровка частоты сверху (прием 7,2 МГц) позволяет использовать конденсатор C19. Дополнительный конденсатор C18 полезен для калибровки частоты 3,8 МГц (возможно, нет необходимости выбирать точное количество витков катушки).

Диапазон настройки генератора в диапазоне 40 м ограничен снизу резистором R16.

После установки переключателя PZ1 в нижнее положение (диапазон 80 м) вся обмотка L2 работает, а диапазон настройки увеличивается добавлением дополнительного резистора R14.Если диапазоны генератора правильно выставлены в крайних положениях потенциометра P2, принимаются любительские диапазоны 3,5–3,8 МГц и 7,0–7,2 МГц.

На следующих двух транзисторах Т3 и Т4 построен двухкаскадный усилитель низких частот. Для подключения наушников на выходе был добавлен дополнительный эмиттерный повторитель на транзисторе Т5. При использовании стереонаушников подключайте их параллельно через соответствующее контактное соединение в гнезде для наушников.

Благодаря переключателю PZ2 можно запитать приемник от внешнего источника питания около 12 В или от внутренних батарей, что удобно.Например, при работе в поле или устранении помех от источника питания.

В любом случае схема генератора питается стабилизированным напряжением 5 В, полученным от стабилизированного источника питания 78L05.

Монтаж и пусконаладка приемника прямого преобразования на 80 и 40 метров.

Вся схема приемника собрана на односторонней плате (рисунок).

Конечно, такую ​​доску можно приготовить вручную, взять фольгу из стеклопластика размерами 100 × 75 мм, вырезать в виде квадратов со стороной около 8 мм.Такие участки, изолированные от общей проволоки, можно изготовить любым способом (травлением, фрезерованием или резаком).

Монтаж приемных элементов на печатной плате показан на рисунке.

На другой стороне платы находится внутренний источник питания и все элементы управления и разъемы.

Разъемы (антенна, питание и наушники) были прикреплены к задней части приемника, а потенциометры (P1, P2, P3) были установлены на передней панели. Слева был переключатель диапазонов PZ1 рядом с катушками L1 и L2.Корпус ствольной коробки был изготовлен из полос стеклопластика высотой 40 мм, спаянных с монтажной пластиной. Верхняя и нижняя части корпуса также могут быть выполнены из стеклопластика или алюминиевого листа. Конечно, каждый может выбрать другой металлический корпус, но предложенная конструкция хорошо выполняет свою задачу.

В любом случае, желательно производить сборку элементов после подготовки всех компонентов корпуса и установки регулирующих элементов и розеток. Схема катушек - самая сложная, поэтому на них стоит обратить особое внимание, так как от них в основном зависят параметры приемника.

Приемные катушки были намотаны проволокой 0,4 на два тороидальных сердечника Т50-2 с внешним диаметром 12,7 мм. Это красные жилы с размерами 12,7 × 7,7 × 4,83 мм и AL = 4,9. Катушка антенны L1 (5uH) содержит 32 витка с отводом на 6 витков от подключения к общему проводу и катушку связи L1 (этот же провод). Катушка генератора L2 (12,5 мкГн) содержит 50 витков провода с отводом посередине, то есть после 25-го витка катушки (около 3,2 мкГн). Все обмотки должны быть равномерно распределены по всей окружности, а после намотки рекомендуется проверить их с помощью измерителя индуктивности или мультиметра.

При включении схемы сначала проверьте значения напряжений на коллекторах транзисторов, если они близки примерно к половине напряжения питания. В случае значительных различий (которые могут возникнуть при использовании транзисторов и другого коэффициента усиления) резисторы базы следует отрегулировать.

Убедившись, что рабочие напряжения всех транзисторов выставлены правильно, необходимо проверить генератор. Выходную частоту приемника можно проверить с помощью частотомера, подключенного через конденсатор около 20 пФ, например, с резистором R4 или дополнительным приемником (с короткой антенной в виде провода), аналогичным нашему приемнику (при начало, резистор R6 нужно выставить на максимальный сигнал).Чтобы получить нижний и верхний диапазоны, выполните следующие операции в крайних положениях основной ручки настройки.

Сначала установите ползунок P2 в крайнее правое положение (P3 может быть посередине), а переключатель PZ1 - в положение 80 м. Если напряжение на катоде диода близко к 5 В, крайние выводы потенциометра P2 следует заменить.

При этих настройках частота генератора должна быть немного выше 1,9 МГц. Если частота не совпадает, настраиваем конденсатор (C19) точно на значение 1900 кГц, что соответствует принятой частоте 3.8 МГц. Если этого нельзя добиться с помощью конденсатора, вам нужно будет отрегулировать конденсатор C5 (уменьшение приведет к увеличению частоты). Если есть желание отрегулировать количество витков катушки L2, это нужно делать симметрично, то есть с обеих сторон отвода.

После перемещения PZ1 на 40 м частота должна быть близка к 3,6 МГц. Лучше, если он будет немного выше, потому что тогда его можно будет легко отрегулировать, подобрав конденсатор С18. Также может потребоваться переместить ретракцию, что физически не так просто, потому что тогда придется наматывать с одной стороны, а с другой - разматывать такую ​​же часть витков катушки.В любом случае нужно получить ровно 3600 кГц, что соответствует принятой частоте 7,2 МГц. Может случиться так, что ранее установленное значение 1900 кГц изменилось, поэтому вам нужно исправить его снова, пока оно не заработает.

Установка более низких значений частоты будет проще, если сначала включить задающий потенциометр R16 вместо, например, 47k. После установки P2 в крайнее левое положение и PZ1 на 40 м, значение R16 следует выбрать так, чтобы частота генератора составляла 3500 кГц, что соответствует принятой частоте 7.0 МГц. В свою очередь, после перемещения PZ1 на 80 м значение R14 следует выбрать так, чтобы частота генератора составляла 1750 кГц (результирующая частота равна 3,5 МГц).

Если невозможно настроить нижние диапазоны таким образом, где работают телеграфные станции, это означает, что диапазон настройки слишком мал, тогда конденсатор C20 необходимо увеличить, но всю операцию настройки необходимо выполнить заново. Эта проверенная процедура также будет полезна при установке более узких диапазонов, ограниченных, например, наиболее часто используемым участком SSB.В этом случае вместо варикапа D3 BB112 можно использовать другой вариант с меньшим диапазоном (может хватить двух диодов BB105).

После установки генератора последним шагом в настройке приемника будет проверка его работы с подключенной антенной. Также стоит попробовать выбрать номинал конденсатора С1 для самого сильного сигнала принимаемой станции в середине диапазона 40 м. Наконец, установите ползунок R6 на лучшее соотношение сигнал / шум.

Последний шаг - создать временную шкалу частоты вокруг потенциометра P2.

Потенциометр R4, используемый для точной балансировки детектора, вы можете установить минимальный сигнал на резисторе R3 с помощью, например, радиочастотного щупа к мультиметру.

При спаривании диоды R4 можно не использовать, например, закоротив части провода. Приемник с двухдиапазонной антенной 80/40 м позволил принимать достаточное количество местных и зарубежных станций CW / SSB. Дипольная антенна: 2 × 19,5 м, подключается одним коаксиальным кабелем.

Так получилось, что в определенное время и при особых условиях распространения радиоволн в приемнике можно было слышать станции на частоте 40 м, независимо от настройки частоты.Этот нежелательный эффект уменьшается после включения аттенюатора P1. Использование этого аттенюатора было необходимо и в случае близкой, сильной радиостанции - соседей. Для ближней радиосвязи обычно подходят любительские диапазоны 80 м и 40 м в дневное время. Ночью эти группы «открываются», и вы можете слушать европейские страны и даже станции с других континентов (DX).

% PDF-1.4 % 2 0 obj > эндобдж 6 0 obj >>> / Подтип / Форма / BBox [0 0 792 594] / Матрица [1 0 0 1 0 0] / Длина 247 / Тип формы 1 / Фильтр / FlateDecode >> поток x} N0E) DԙF9SB # Z ,, H; 5BFT \ # Mь) ThQ "UZnY & 1SX C, f & X03d; h Բ l8:; cYd" kUm ޣ * OU @, X-vpmRiR U "T϶ΛS {.TWLJ & f конечный поток эндобдж 4 0 obj >>> / Подтип / Форма / BBox [0 0 792 594] / Матрица [1 0 0 1 0 0] / Длина 247 / Тип формы 1 / Фильтр / FlateDecode >> поток x} N0E) DԙF9SB # Z ,, H; 5BFT \ # Mь) ThQ "UZnY & 1SX C, f & X03d; h Բ l8:; cYd" kUm ޣ * OU @, X-vpmRiR U "T϶ΛS {.TWLJ & f конечный поток эндобдж 9 0 объект >>> / Подтип / Форма / BBox [0 0 792 594] / Матрица [1 0 0 1 0 0] / Длина 247 / Тип формы 1 / Фильтр / FlateDecode >> поток x} N0E) DԙF9SB # Z ,, H; 5BFT \ # Mь) ThQ "UZnY & 1SX C, f & X03d; h Բ l8:; cYd" kUm ޣ * OU @, X-vpmRiR U "T϶ΛS {.TWLJ & f конечный поток эндобдж 5 0 obj >>> / Подтип / Форма / BBox [0 0 792 594] / Матрица [1 0 0 1 0 0] / Длина 247 / Тип формы 1 / Фильтр / FlateDecode >> поток x} N0E) DԙF9SB # Z ,, H; 5BFT \ # Mь) ThQ "UZnY & 1SX C, f & X03d; h Բ l8:; cYd" kUm ޣ * OU @, X-vpmRiR U "T϶ΛS {.TWLJ & f конечный поток эндобдж 3 0 obj >>> / Подтип / Форма / BBox [0 0 792 594] / Матрица [1 0 0 1 0 0] / Длина 247 / Тип формы 1 / Фильтр / FlateDecode >> поток x} N0E) DԙF9SB # Z ,, H; 5BFT \ # Mь) ThQ "UZnY & 1SX C, f & X03d; h Բ l8:; cYd" kUm ޣ * OU @, X-vpmRiR U "T϶ΛS {.TWLJ & f конечный поток эндобдж 8 0 объект >>> / Подтип / Форма / BBox [0 0 792 594] / Матрица [1 0 0 1 0 0] / Длина 247 / Тип формы 1 / Фильтр / FlateDecode >> поток x} N0E) DԙF9SB # Z ,, H; 5BFT \ # Mь) ThQ "UZnY & 1SX C, f & X03d; h Բ l8:; cYd" kUm ޣ * OU @, X-vpmRiR U "T϶ΛS {.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
