Кт3107 маркировка. КТ3107: характеристики, применение и аналоги популярного транзистора

Каковы основные параметры транзистора КТ3107. Для чего используется КТ3107 в электронных схемах. Какие есть аналоги КТ3107 среди зарубежных транзисторов. Как правильно выбрать и применить КТ3107 в своих проектах.

Основные характеристики транзистора КТ3107

КТ3107 — это кремниевый биполярный транзистор структуры p-n-p. Он относится к семейству маломощных высокочастотных транзисторов и широко применяется в различных электронных схемах. Рассмотрим ключевые параметры КТ3107:

• Максимальное напряжение коллектор-эмиттер: 25-45 В (зависит от группы)
• Максимальный ток коллектора: 100 мА
• Рассеиваемая мощность: 300 мВт
• Коэффициент усиления по току: 70-800 (зависит от группы)
• Граничная частота коэффициента передачи тока: 200 МГц
• Корпус: пластиковый TO-92

Как видим, КТ3107 обладает хорошими частотными свойствами при небольшой мощности, что делает его подходящим для применения в высокочастотных каскадах.

Области применения транзистора КТ3107

Благодаря своим характеристикам, КТ3107 нашел широкое применение в различных электронных устройствах:

• Усилители высокой и промежуточной частоты в радиоприемниках
• Генераторы и преобразователи частоты
• Малошумящие предварительные усилители звуковой частоты
• Импульсные схемы
• Схемы защиты и стабилизации в источниках питания
• Различные переключающие и коммутирующие схемы

КТ3107 часто используется в паре с комплементарным n-p-n транзистором КТ3102, что позволяет строить эффективные двухтактные каскады усиления.

Маркировка и группы транзистора КТ3107

КТ3107 выпускается в нескольких группах, которые обозначаются буквами:

• КТ3107А, КТ3107Б — общего применения
• КТ3107В, КТ3107Г — с повышенным коэффициентом усиления
• КТ3107Д, КТ3107Е — малошумящие
• КТ3107Ж, КТ3107И, КТ3107К, КТ3107Л — с очень высоким коэффициентом усиления

Группа обычно маркируется цветной точкой на корпусе транзистора. Например, КТ3107А имеет бордовую точку, КТ3107Б — желтую и т.д.

Зарубежные аналоги КТ3107

У КТ3107 есть ряд близких зарубежных аналогов, которые можно использовать для замены:

• 2N5086 — аналог КТ3107А
• BC560 — аналог КТ3107Б
• 2SC828 — аналог КТ3107В
• BC308 — аналог КТ3107Г
• 2SA564 — аналог КТ3107Д
• BC309 — аналог КТ3107Е

При замене следует внимательно сравнивать параметры транзисторов, так как полной идентичности характеристик может не быть.

Особенности применения КТ3107 в схемах

При использовании КТ3107 в своих проектах нужно учитывать некоторые нюансы:

• Не превышать максимально допустимые напряжения и токи
• Обеспечить хороший теплоотвод при работе на максимальной мощности
• Учитывать разброс параметров между экземплярами и группами
• При работе на высоких частотах минимизировать длину выводов
• Для малошумящих схем выбирать группы Д и Е
• Использовать комплементарную пару с КТ3102 для двухтактных каскадов

Правильное применение КТ3107 с учетом его особенностей позволит реализовать эффективные схемные решения.

Проверка работоспособности КТ3107

Для базовой проверки КТ3107 можно использовать мультиметр:

1. Установите мультиметр в режим проверки диодов
2. Подключите черный щуп к базе, красный к эмиттеру — должно быть напряжение 0.5-0.7 В
3. Подключите черный щуп к базе, красный к коллектору — также должно быть 0.5-0.7 В
4. При обратном подключении щупов показания должны быть «обрыв»
5. Между коллектором и эмиттером в обоих направлениях должен быть «обрыв»

Если все измерения в норме — транзистор исправен. Для более детальной проверки параметров потребуется специальный тестер транзисторов.

Типовые схемы включения КТ3107

Рассмотрим несколько базовых схем на КТ3107:

Усилитель с общим эмиттером

Это классическая схема усиления на биполярном транзисторе:

• Входной сигнал подается на базу через разделительный конденсатор
• Эмиттер заземлен
• Выходной сигнал снимается с коллектора
• Обеспечивает усиление по напряжению и току

Эмиттерный повторитель

Схема для согласования высокоомного входа с низкоомной нагрузкой:

• Входной сигнал подается на базу
• Выход снимается с эмиттера
• Коэффициент усиления по напряжению близок к 1
• Обеспечивает высокое входное и низкое выходное сопротивление

Дифференциальный каскад

Парафазный усилитель на двух КТ3107:

• Эмиттеры транзисторов соединены и подключены к общему резистору
• Входной сигнал подается между базами
• Выходной сигнал снимается с коллекторов
• Обеспечивает хорошее подавление синфазных помех

Эти базовые схемы можно модифицировать под конкретные задачи, добавляя цепи обратной связи, элементы температурной стабилизации и т.д.

Цветовая маркировка транзисторов. | Мастер Винтик. Всё своими руками!

Вы здесь:

Главная » Все записи » Цветовая маркировка транзисторов.

Добавил: Винтик,Дата: 04 Янв 2012

Рубрика: [ Все записи, Маркировки радиоэлем. ]

Таблица определения типа транзистора по цветовой маркировке

Точка на торце	Точка на боку
	КТ502	КТ503	КТ3102	КТ3107
	желтая	белая	зеленая	голубая
Красная	А	А	А	К
Желтая	Б	Б	Б	Б
Зеленая	В	В	В	И
Голубая	Г	Г	Г	—
Синяя	Д	Д	Д	В
Белая	Е	Е	Е	—
Розовая	—	—	—	А
Бежевая	—	—	—	Г
Оранжевая	—	—	—	Д
Электрик	—	—	—	Е
Салатная	—	—	—	Ж
Серая	—	—	—	Л

Метки: [ справка, цветовая маркировка ]

ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:

• Кодовая маркировка конденсаторов

В аппаратуре часто встречаются конденсаторы с кодовой маркировкой в виде цифр — 102, 103, 501, 772 и т. д. Как же распознать эти значения? Давайте подробнее рассмотрим кодировку в этой статье.

Подробнее…

• Вход в сервисное меню телевизоров

Команды для входа в сервисный режим телевизоров

Для настройки некоторых параметров телевизора, которых нет на обычном пульте или кнопках передней панели телевизора существуют специальные команды для входа в сервисное меню телевизора.

Ранее была статья о входе в сервисный режим некоторых телевизоров. Если Вашей модели там нет, то можете поискать в статье, ниже.

Предупреждение! Только для опытных телемастеров! Перед изменением параметров рекомендуем записать текущие данные для возможного возврата в исходное состояние. Вся представленная информация будет использоваться Вами на свой страх и риск. Автор не несет никакой ответственности за возможные последствия изменений в настройках телевизора.

Подробнее…

• Параметры транзисторов МП9 — МП25
Параметры транзисторов
 МП9, МП10, МП11, МП13

Тип прибора	Структура	Pк max[ мВт ]	fгр, f*h316 [ МГц ]	Uкбо max[ В ]	Uэбо max [ В ]
МП9А МП10 МП10А МП10Б	n-p-n n-p-n n-p-n n-p-n	150 150 150 150	≥1* ≥1* ≥1* ≥1*	15 15 30 30	15 15 30 30
МП11 МП11А	n-p-n n-p-n	150 150	≥2* ≥2*	15 15	15 15
МП13 МП13А	p-n-p p-n-p	150 150	≥0. 5* ≥1*	15 15	15 15

Подробнее…

Популярность: 7 743 просм.

Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить комментарий:.

— НАВИГАТОР —

Транзисторы кт361,кт3107 — маркировка и цоколевка,основные параметры

Содержание

• 1 КТ315
  • • 1.0.1 История создания
• 2 Проверка мультиметром
• 3 Характеристики
  • 3.1 Максимальные характеристики
  • 3.2 Основные электрические параметры
  • 3.3 Классификация
  • 3.4 Комплементарная пара
• 4 Транзисторы КТ3107А, КТ3107Б, КТ3107В,КТ3107Г,КТ3107Е, КТ3107Д.
  • • 4.0.1 Зарубежные аналоги транзисторов КТ3107.

КТ315

КТ315А	КТ315Б	КТ315В	КТ315Г	КТ315Д	КТ315Е

КТ315Ж	КТ315И	КТ315Л	КТ315М	КТ315Н	КТ315Р

Первые выпуски были только до буквы Г.
Отставить «до буквы Г», нашелся и
ранний КТ315Ж! это тем страньше, что в старых
справочниках и паспортах такой буквы еще нету…

А были среди ранних и вообще без буквы, с одной лишь точкой:

В новом веке выпуск этих транзисторов продолжается.
Более того — у белорусов появился новый вариант КТ315_1, в корпусе ТО-92;
заводские паспорта от них, версия 1, версия 2
и версия 3.

Вот очень интересные образчики, из 70-х годов.
Надо полагать, буква Э обозначает экспортное назначение транзистора,
а Т — тропическое исполнение:

Особенности маркировки — на корпусе указывается либо полное название транзистора, либо только буква (при этом она сдвинута к левому краю корпуса). Товарный знак завода может отсутствовать. Дата выпуска ставится в цифровом, либо в кодированном обозначении (при этом могут указывать только год выпуска). Точка в составе маркировки является отличительным знаком транзисторов, предназначенных для цветного телевидения.

Но! старые транзисторы маркировались буквой, стоящей посередине корпуса. При этом первые выпуски маркировались лишь одной большой буквой, а в 1971 году (примерно) перешли на привычную двухстрочную: впрочем, возможны разночтения, поскольку одной большой буквой посередине маркировали и …

Данные из отраслевого каталога
на них.

Поговорим о различиях. Ну, разбраковка по буквам в зависимости от
максимально допустимого напряжения и коэффициента усиления — это понятно. Но помимо этого:
— КТ315Ж отбирается по времени рассасывания
— КТ315И первоначально предназначались для работы в цепях коммутации сегментов
вакуумных люминесцентных индикаторов
— КТ315Н предназначены для применения только в цветном телевидении;
при этом «транзистор КТ315Н по высшей
категории качества не аттестован»
— КТ315Р проходят электротермотренировку и предназначены для применения только
в видеомагнитофонах «Электроника-ВМ».

Update 30.08.2008 А вот и паспорт от них подоспел. Качество, конечно, удручает, но
это копия с копии…

Копить так копить… Вот еще, варианты от Кварцита
раз,
два
и три,
Нальчикского ЗПП раз и
два;
Электронприбора и
квазаровские,
постарше и
посвежее
(при этом в старом приведены почему-то только два типа — КТ315Д и КТ315Е).

История создания

Цитата из переписки:

Серийное производство транзисторов было осуществлено на
Фрязинском заводе. К выполнению этой комплексной работы был привлечён ряд
предприятий отрасли, разработка собственно транзистора проводилась в
НИИ «Пульсар» под руководством Абрама Иосифовича Гольдшера
(доктор технических наук, ныне, увы, покойный).

В 1973 году эта работа была удостоена Государственной премии СССР
«за разработку технологии, конструкции, материалов,
высокопроизводительного сборочного оборудования, организацию массового
производства высокочастотных транзисторов в пластмассовом корпусе для
радиоэлектронной аппаратуры широкого применения». »

Кстати — это была первая открытая (не засекреченная) премия по линии МЭП…

Проверка мультиметром

Транзистор кт3107

С помощью мультиметра можно проверить кт315, да и собственно любой полупроводниковый триод в два этапа. На первом этапе надо посмотреть состояние p-n переходов между базой и другими выводами. Как известно, p-n переходы у транзистора представляют собой два диода. Для их проверки надо установить на мультиметре режим измерения для диодов.

Далее приложите положительный щуп «+» мультиметра к базе, а отрицательны «-» на любой из электродов. Если переходы рабочие, то падение напряжения на них должно быть в пределах 500-700 милливольт. При подключения тестера по другому, когда отрицательный щуп  установлен на базе,  на экране мультиметра должна отображается единица. Единица указывает на бесконечно большое сопротивление перехода. Если эти условия не выполняются, то транзистор не проходит первый этап проверки и считается не исправным.

На втором этапе проверяется проводимость между выводами коллектора и эммитера. Щупы прикладываются разными способами между этими электродами, при этом на мультиметре должна отображаться единица. Если это не так –полупроводниковый прибор не исправен.

Характеристики

Технические свойства этого биполярника на удивление хороши, даже по сегодняшним меркам. К сожалению, в даташит современного производителя КТ315, представлена только основная информация. В них не найти графиков, отражающих поведение устройство в различных условиях эксплуатации, которыми наполнены современные технические описания на другие подобные устройства от зарубежных производителей.

Максимальные характеристики

Максимальные значения допустимых электрических режимов эксплуатации КТ315 до сих пор впечатляют начинающих радиолюбителей. Например, максимальный ток коллектора может достигать уровня в 100 мА, а рабочая частота у некоторых экземпляров превышает заявленные 250 МГц. Его более дорогие современники из серии КТ2xx/3xx, даже имея металлический корпус, не могли похвастаться такими показателями. КТ315 был долгое время своеобразным техническим лидером, пока ему на смену не пришёл усовершенствованный КТ3102. Рассмотрим максимально допустимые электрические режимы эксплуатации КТ315, в корпусе ТО-92, белорусского ОАО «Интеграл». В конце обозначения таких приборов присутствует цифра «1».

Основные электрические параметры

Будьте внимательны, несмотря на свои достаточно хорошие характеристики, КТ315 не может конкурировать с современными устройствами по некоторым параметрам. Так у современной серии КТ315, как и 50 лет назад, относительно небольшой диапазон рабочих температур от — 45 до + 100°C. А коэффициент шума (К_Ш) достигает 40 Дб, что уже много для современного устройства, предназначенного для усиления в низкочастотных трактах.

Классификация

Кроме основных параметров, в техническом описании можно найти распределение устройств по группам. Таблица классификации дает представление о параметрах всей серии КТ315. Используя её можно подобрать нужное устройство, путем сравнения основных характеристик всей серии.

Комплементарная пара

У КТ315 имеется комплементарная пара – КТ361. Эти устройства довольно часто применялись вместе, особенно в бестрансформаторных двухтактных схемах. Совместное применение данной пары безусловно вошло в историю российской электроники.

Транзисторы КТ3107А, КТ3107Б, КТ3107В,КТ3107Г,КТ3107Е, КТ3107Д.

Транзисторы кт814 и кт827

Транзисторы КТ3107 — кремниевые, усилительные маломощные
высокочастотные, структуры p-n-p.

Применяются в усилительных и генераторных схемах.
Корпус пластиковый — , с гибкими выводами.
Масса — около 0,5 г.

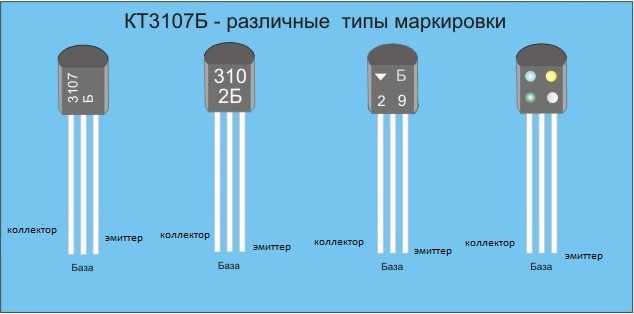

Маркировка буквенно — цифровая, либо символьная или цветовая — на боковой поверхности корпуса.

При символьной маркировке, значек — равнобедреный треугольник на боковой поверхности, слева сверху определяет тип(КТ3107).
При цветовой кодировке, пятнышко светло- голубого цвета слева вверху определяет тип(КТ3107).
Цветовое пятно сверху справа определяет группу: Бордовое — группа А(КТ3107А). Желтое — группа Б(КТ3107Б).Темно-зеленое — группа В(КТ3107В). Голубое — группа Г(КТ3107Г).Синие — группа Д(КТ3107Д).Цвета «электрик» — группа Е(КТ3107Е).Светло-зеленое — группа Ж(КТ3107Ж).Зеленое — группа И(КТ3107И).Красное — группа К(КТ3107К).Серое — группа Л(КТ3107Л).

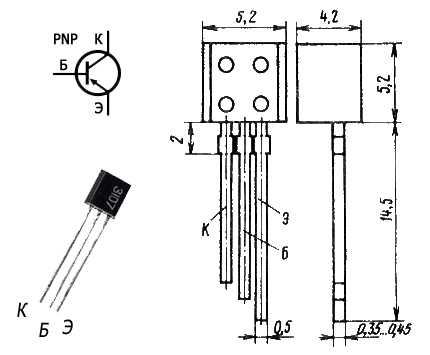

Цоколевка КТ3107Б — на рисунке ниже.

Наиболее важные параметры.

Коэффициент шума при напряжении коллектор-база 5 в, токе коллектора 0,2мА на
частоте 1кГц: У транзисторов КТ3107А,КТ3107Б, КТ3107В, КТ3107Г,КТ3107Д,
КТ3107И, КТ3107К — не более 10дб.
У транзисторов КТ3107Е,КТ3107Ж, КТ3107Л
— не более 4дб.

Коэффициент передачи тока. У транзисторов КТ3107А, КТ3107В — от 70, до 140.
У транзисторов КТ3107Б, КТ3107Г, КТ3102Е — от 120, до 220.
У транзисторов КТ3107Д, КТ3107Ж, КТ3107И — от 180, до
460.
У транзисторов КТ3107К, КТ3107Л — от 380, до 800.

Максимальное напряжение коллектор — эмиттер.

У транзисторов КТ3107А, КТ3107Б, КТ3107И — 45в.
У транзисторов КТ3102В, КТ3107Г, КТ3107К, КТ3102Д — 25в.
У транзистора КТ3107Л, КТ3107Ж, КТ3107Л — 20в.

Максимальный постоянный ток коллектора — 100мА, импульсный — 200мА

Рассеиваемая мощность коллектора — 300мВт.

Граничная частота коэффициента передачи
тока — 200 МГц.

Напряжение насыщения коллектор-эмиттер При коллекторном токе 100 мА и токе базы 5 мА
— 0,5в.
При коллекторном токе 10 мА и токе базы 0,5 мА
— 0,2в.

Напряжение насыщения база-эмиттер. При коллекторном токе 100 мА и токе базы 5 мА
— 1в.
При коллекторном токе 10 мА и токе базы 0,5 мА
— 0,8в.

Обратный ток колектора.
При напряжении коллектор-база 20 в не более 0,1 мкА.

Обратный ток эмиттера.
При напряжении эмиттер-база 5 в не более 0,1 мкА.

Емкость коллекторного перехода
при напряжении коллектор-база 10 в — 70-150 пФ.

Транзистор комплиментарный КТ3107 — .

Зарубежные аналоги транзисторов КТ3107.

КТ3107А — 2N5086
КТ3107Б — BC560A
КТ3107В — 2SC828
КТ3107Г — BC308A
КТ3107Д — 2SA564
КТ3107Е — BC309B

На главную страницу

Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт «Электрика это просто».

Оцените статью:

Li-Po Lifepo4 Li-Ion Battery Circuit Protection Circuit Short Circuits — Electronics Projects Circuits

Преимуществ у литиевых аккумуляторов много, прежде всего высокая мощность, малый вес и отсутствие «эффекта памяти». Кроме того, литиевая батарея имеет в три раза большее напряжение, чем никель-кадмиевая или никель-металлгидридная батарея (1,2 В). Однако безопасно и эффективно использовать литиевые батареи без специальных систем контроля невозможно. Первая версия схемы защиты литий-ионной батареи предназначена для защиты аккумуляторной батареи 8,4 В с последовательным подключением. Он обеспечивает защиту от разряда и короткого замыкания.

В первую очередь расскажу о первой версии схемы.

Нормальный режим работы: При включении в цепь аккумуляторной батареи, состоящей из двух последовательно заряженных аккумуляторов (8,4В), транзистор VT4 КТ3107 открывается. За счет тока, протекающего через R4, напряжение на эмиттере VT4 КТ3107 составляет около 0,7В. Также резистор R4 удерживает 2SK583 VT2 замкнутым.

Защита от переразряда: При падении напряжения на аккумуляторе до 6В (3В на ячейку) падает напряжение на резисторах делителя R1-R2, напряжение на IRFD9020 Затвор VT1 также падает до порога отключения, VT1 IRFD9020 выключается. VT3 APM3055 подключается к клемме «-» аккумулятора через R6, поэтому VT3 APM3055 также отключится. Нагрузка отключена. Чтобы система вернулась к нормальной работе, необходимо отключить нагрузку и зарядить аккумулятор.

Защита от короткого замыкания: Ток короткого замыкания устанавливается резистором R7. Чем меньше его значение, тем больший ток дает схема. С резистором 0,1 Ом допускает ток до 4А, больший ток считается КЗ. При работе на больших токах резистор R7 должен иметь достаточную мощность не менее 1Вт.

В первом варианте схемы, так как защита от КЗ нормально не срабатывает в емкостных нагрузках с мгновенным большим током, модифицированный R6 был увеличен до 330 кОм и параллельно R4 добавлен конденсатор 0,1 мкФ. Отключение нагрузки задерживается примерно на 3 мс. Новая схема проработала полгода. Проблем не было.

В случае короткого замыкания схема переходит в режим источника тока на 3 мс. При R7=0,05 Ом ток короткого замыкания составляет 8 А, максимальная токовая защита срабатывает при 4 А. Таким образом, схема гарантированно работает на емкостную нагрузку.

Схема защиты аккумулятора 8,4 В

Схема защиты Lifepo4 Li-Po Li-Ion аккумулятора

На протяжении многих лет схема неоднократно модифицировалась, тестировалась в различных условиях. Основным отличием новой версии является ее модульность, возможность управления каждой батареей в упаковке, установка параметров для защиты батареи.

Благодаря своей модульности схема может быть сконфигурирована для любого количества аккумуляторных батарей. Было решено ограничиться четырьмя батареями, потому что в настоящее время чаще всего используются 4 серии или меньше.

При подключении аккумулятора или аккумуляторной батареи напряжение на конденсаторе С1 (и на базе VT5) близко к нулю, VT5 выключен, плюс плюс аккумулятора идет с R10 на затвор VT8 . Он подключает нагрузку к минусу аккумулятора.

Коммутатор S1 позволяет управлять большой нагрузкой. Шуруповерты, беспроводные пылесосы и т.д., т.к. это очень важно для При работе с такой нагрузкой неизбежно происходит мгновенное потребление большого тока, что расценивается цепью как короткое замыкание. Ток через S1 не превышает нескольких микроампер, поэтому можно использовать различные кнопки и другие слаботочные переключатели. Это также можно сделать на тонких проводах вдали от материнской платы.

Работа схемы при полном заряде: Минимальное рабочее напряжение определяется типом батареи. Для Li-Ion и Li-Pol мин. уровень 2,8В. Для LiFePO4 это 2В. Подстроенный резистор R7 на 100к одинаков для всех типов.

При снижении напряжения в одной (или нескольких) батареях до 2,8В напряжение базы, ток и ток коллектора VT4 уменьшаются, а напряжение коллектора увеличивается. C1 начинает заряжаться. Как только напряжение на С1 (база VT5) достигает 0,5В, VT5 открывается, напряжение на затворе VT8 падает. Напряжение VT8 увеличивается (по данным источника), что приводит к открытию VT5 и закрытию VT8. Нагрузка отключена от батареи. Чтобы привести схему в нормальное рабочее состояние, нужно отключить нагрузку и зарядить аккумулятор.

Максимальный ток при нагрузке и работе при коротком замыкании: Сверхтоки возникают не только при коротком замыкании, но и при работе под интенсивными энергоемкими нагрузками (электролитический конденсатор при зарядке, двигатель с большим потреблением тока при пуске и т.д.).

Ток нагрузки создает падение напряжения на R15, подключенном к базе VT7 через R14. Если ток превышает предельное значение (устанавливается R15), VT7 открывается. Напряжение на затворе VT8 падает, VT8 переходит в режим источника тока (ток поддерживается постоянным даже при коротком замыкании). Напряжение на VT8 увеличивается, C1 начинает заряжаться через R13. Если бросок тока кратковременный (например, при работающем двигателе), падение напряжения на R15 уменьшается, VT7 закрывается (VT5 остается закрытым), VT8 открывается.

Если ток не уменьшается, через определенное время VT5 открывается, VT8 закрывается, схема отключает нагрузку от аккумулятора. Время задержки определяется значением C1. Режим ограничения тока кратковременный, возможности перегрева VT8 нет.

Для SMD плат: SMD транзисторы в корпусе SOT23: VT1-VT3 – 2SA733; VT4, 5, 7 – 2SC945 или аналог. Любой мосфет N-типа в корпусе VT6 – 15N03, ТО251 или ТО252 с пороговым напряжением 1 – 3В.

Вместо 06Н03Л в корпусе VT8 ТО262 или ТО263 может быть использован любой мосфет N-типа с пороговым напряжением 1-3В и должен иметь ток в 2-3 раза больше тока короткого замыкания.

Для платы ДИП: транзисторы VT1-VT3 – 2SA733 в корпусе ТО92; VT4, 5, 7 – 2SC945 или аналог. VT6 – 15N03 или аналог в корпусе TO251 или TO252

В корпусе VT8 TO220 – 06N03L или любой MOSFET типа N с пороговым напряжением 1 – 3В и максимальным током в 2-3 раза превышающим ток короткого замыкания. Два мосфета соединены параллельно для большей мощности.

Я думаю, что для всех резисторов лучше иметь допуск 1%, кроме токоограничивающего резистора, но автор сказал, что резисторы R2 и R5 должны иметь допуск 1%.

Потому что автор использовал перемычку вместо тримпота R7, которая используется для установки отсечки напряжения в соответствии с типом и номером батареи. R6 был определен точно в соответствии с желаемым значением напряжения.

Ток короткого замыкания приблизительно в 2 раза превышает рабочий ток. Значение R15 подбирается по току короткого замыкания R15 = 0,5/Ток Например, рабочий ток пылесоса 15А. Ток = 25А R15 = 0,5/25 = 0,02 Ом. Проволока может использоваться для резисторов очень малого номинала. Автор использовал для пылесоса 2 провода сечением 0,35 мм и длиной 250 мм, соединенных параллельно.

PCB, Схема альтернатива всем файлам 28534a.zip пароль: 320volt.com

Источник: kosmopoisk72.ru

Опубликовано: 07.10.2022 Бош котел или регулятор котла Opentherm своими руками (не вкл. Перейти к содержимому

С программным обеспечением разобрались и это уже похоже на план, но котел имеет аппаратный интерфейс, который работает с напряжением до 15В, а это не тот норма для ЭСП, который имеет питание 3,3В.Требуется согласующее устройство.В интернете уже есть как минимум два варианта такого решения и устройства.Я выбрал тот,который построен на одном транзисторе,но в очередной раз не стал куплю или закажу с марса и спаяю сам.

Источник схематического изображения из проекта библиотеки и адаптера Игоря Мельника.

Далее, как писали в прошлом веке в журнале «Радио», «правильно собранный прибор не нуждается в настройке и подгонке», так что на его настройку я потратил день. И история из жизни… Пришел в магазин и попросил нужный транзистор. Мне сказали, что такого нет, я подобрал аналог в интернете прямо на кассе — КТ3107 и мне его продали в пакете. После полдня мучений я уже был на грани того, чтобы сделать вывод, что он не работает, но вдруг заметил, что мне продали другой транзистор. Обрадовавшись, что нашел причину, полез в инет, но с горечью понял, что он полный аналог по характеристикам. Еще полдня мучений и я заметил, что он не полный аналог по распиновке (рука-лицо). В результате – … не нуждается.

Отлично, контроллер прошит и настроен по пинам.

Я специально оставил имя автора прошивки Theo Arends, который сделал процесс использования контроллеров ESP доступным для «домочадцев».

Подключаем к котлу на специальные клеммы вместо установленной перемычки. Полярность не важна. Важно понимать, что снятие перемычки выключает нагрев, поэтому на время отключения платы для отладки/прошивки достаточно снова замкнуть выведенные из котла провода, и котел продолжит работу в режиме управления положением мин/макс температуры охлаждающей жидкости.

Вот мой Франкенштейн.

Если все шаги выполнены без ошибок, то в консоли веб-интерфейса Тасмота при запуске видим обмен с котлом. Не пугайтесь сообщения типа «команда OT19 неизвестна». Библиотека ОТ при инициализации отправляет несколько команд для проверки их поддержки котлом. При трех отказах он помечает их как неподдерживаемые.

Чтобы убедиться, что все работает, можно напрямую управлять котлом с консоли:

от_ч 1 включить управление подогревом;

ot_tboiler=60 установка температуры теплоносителя;

ot_dhw 1 включить управление горячей водой;

ot_twater=45 установка температуры горячей воды.

Если эти команды сработают, переходим к следующему шагу, если нет, то как в журнале Радио…

Дальше начинается магия, за которую, видимо, производители регуляторов просят 20 тыр, потому что все, что мы сделали или покупал раньше не дороже 1000 руб.

Пишем математику ПИД-регулятора.

1. dT = (Желаемое – Tв помещении фактическое)

2. Tнакопленный = Tнакопленный предыдущий + K интеграл * dT * dt

3. Tпропорциональность = Kпропорциональность * dT

4. Tхладагент = Tпропорциональность + Tхранение

dt = разница во времени между соседними измерениями, например, если раз в секунду, то она равна 1, по сути ею можно пренебречь, в случае равных интервалов расчета. Тогда я сделал именно это.

Объясните, как работает этот регулятор.

На пуске, когда ошибка несоответствия между заданной и фактической температурой контролируемого параметра (воздуха) максимальна, на котел влияет расчет Т пропорциональности, а накопительная находится в районе 0. Постепенно , воздействие на котел приводит к изменению температуры воздуха в сторону заданной. Погрешность уменьшается и пропорциональность Т стремится к 0. В это время Т накопительная уже накопила необходимое значение для воздействия на котел, и ее рост прекращается из-за dТ = 0. Система нашла свое равновесие и дальнейшие колебания становятся незначительными. Котел работает в экономичном режиме, восполняя только утечки тепла из дома. Любой, кто водит автомобиль, знает зависимость расхода топлива от характера вождения.

К пропорциональность = 40; Он имеет физический смысл – это соотношение между диапазонами измеряемого параметра и воздействия. В моем случае разброс температур в помещении принимается за 22,5–23,5 = 1 градус, а разброс воздействий на теплоноситель — 80–40 = 40 градусов. Соответственно диапазоны относятся как 40 к 1.

Kинтеграл = 0,02; Этот параметр тоже имеет смысл – он компенсирует статическую ошибку, а в его значении учитывается постоянная dt. Если бы этого параметра не существовало, то при определенных условиях мы не смогли бы добиться необходимого значения, как в задаче «придет ли к финишу лягушка, длина прыжка которой с каждым следующим прыжком уменьшается вдвое». Понятно, что есть условия, при которых лягушка может финишировать первым прыжком, а значит, ответ зависит от ее длины. У нас этот скачок 40*1 (dT) и стремится к 0 по мере приближения. Первоначальный расчет Ki можно произвести по начальным параметрам. Например, предположим, что дом прогреется на 1 градус за два часа, соответственно сделаем 2*60*60 секунд замеров и расчетов. Накопительная будет накапливаться в арифметической прогрессии как Ki * dT, где dT от 1 до 0. Сумма членов прогрессии будет как произведение значения среднего члена прогрессии на число ее членов . Получается, что мы накопим 3600, и нам желательно остаться в среднем значении возможностей котла, например, температура теплоносителя 60 градусов. Напоминаю, что в итоге вся тяжесть расчета настройки СОЖ ложится на Таккумулятивную, а значит нам нужно уменьшить норму накопления в Ки = 60/3600 = 0,016 раза.

Что касается регулирования погоды, то лично мое мнение — это маркетинг. При согласовании мощности системы отопления с тепловыми потерями дома регулирование температуры воздуха в помещении осуществляется по тому же принципу воздействия на котел. Для систем со слабой системой отопления вопрос частично решается прогнозированием потерь тепла за счет снижения температуры на улице. В этом решении вам просто нужно отрегулировать наклон ПИ-регулятора, а именно: пропорциональность K 70, интеграл K 0,04. Это, несомненно, характеристика вашего дома и цифры носят ориентировочный характер, поэтому производители предлагают несколько кривых, то есть таких пар у вас может быть несколько (нормальный режим, средний и форсированный). Но, не ходи к гадалкам, если мощность нестабильна, все упрется в потолок котла 75-80 градусов теплоносителя.

Теорию рассмотрели, переходим к практике. В Tasmota есть механизм выполнения действий над событиями, реализованный через введенные в консоль правила. Вы можете просто вставить этот текст. Лучше каждое правило (rule) отдельно.

 Правило 1
ON System#Init DO Задержка Mem1=40; Мем2=0,02; память3=40; память4=77; Мем5=22,5; Mem6=45 ЭНДОН
ON System#Init DO Var1=Mem7 ENDON
ON System#Init DO displaytext [zds1l1c1pp19] Tnow Tset ENDON
ON System#Boot DO ot_ch 1 ENDON
ON System#Boot DO ot_dhw 1 ENDON
ON System#Boot DO ot_twater 45 ENDON
ON System#Boot DO RuleTimer1 10 ENDON
ON mqtt#connected DO Подписаться TempHumid, tele/WIFi-TermHumid/SENSOR, AM2301. Temperature ENDON
ON mqtt#connected Публиковать tele/%topic%/SetTemp %mem5% ENDON
ON mqtt#connected Публиковать теле/%topic%/Var11 %Var11% ENDON
ON mqtt#connected Публиковать теле/%topic%/Var1 %Var1% ENDON
Правило 2
ON event#TempHumid DO Backlog Var10=%value%; Таймер правила1 10; Вар11=1; событие Calc ENDON
ON DS18B20#TEMPERATURE DO Var2=%value%-4 ENDON
ON Rules#Timer=1 DO отставание RuleTimer1 10; Вар10=Вар2; Вар11=2; событие Calc ENDON
ON event#Calc DO Var1=Var1+(Mem5-Var10)Mem2Var11 ENDON
ON event#Calc DO Var4=(Mem5-Var10)*Mem1 ENDON
ON event#Calc DO Var3=Var4+Var1 ENDON
ON Var3#State<40 DO Var3=40 ENDON
ON Var3#State>80 DO Var3=80 ENDON
ON Var3#State DO displaytext [ds1l2c1pp5] %Var10% ENDON
ON Var3#State DO displaytext [ds1l2c7pp5] %Mem5% ENDON
ON Var3#State DO displaytext [ds1l3c1pp5] %Var3% ENDON
ON Var3#State DO displaytext [ds1l4c1pp5] %Var4% ENDON
ON Var3#State DO displaytext [ds1l4c7pp7] %Var1% ENDON
ON Var3#State DO displaytext [ds1l5c1tS] %uptime% ENDON
ON Var3#State DO ot_tboiler %Var3% ENDON
ON mem5#State Публиковать теле/%topic%/SetTemp %mem5% ENDON
ON Time#Minute|10 Публиковать теле/%topic%/Var11 %Var11% ENDON
ON Time#Minute|10 Публикация теле/%topic%/Var1 %Var1% ENDON
ON Time#Minute|10 DO Mem7=Var1 ENDON

Rule1 группирует события и действия, выполняемые при запуске и аварийных ситуациях. В Rule2 напрямую то, что делается в цикле расчета. Правила не сработают сразу. Их необходимо включить с помощью консольных команд, введя Rule1 1 input и Rule2 1 input. По параметрам: mem сохраняются во flash, var теряются при перезагрузке.

mem1 — К пропорциональности

mem2 — K интеграл

mem3 — Минимальная температура теплоносителя

mem4 — Максимальная температура теплоносителя (важно, что она не может быть больше введенной с панели котла)

mem5 – уставка температуры воздуха в помещении

mem6 – уставка температуры горячей воды

mem7 – сохранение TНакопительно мигает каждые 10 минут в случае аварийного перезапуска.

var1 – Суммарная

var2 – Температура, измеренная локальным датчиком

var3 – Расчетная температура теплоносителя и отправленная в котел

var4 – T-пропорциональность 002 var11 — Флаг Используемый датчик: 2-местный, 1-MQTT

Правила имеют избыточность, но даже если у вас нет датчика или дисплея MQTT, они все равно будут работать.
