Каковы основные параметры транзистора КТ3107Ж. Для чего он используется. Какие схемы можно построить на его основе. Как правильно применять КТ3107Ж в электронных устройствах.
Общие характеристики транзистора КТ3107Ж
КТ3107Ж — это кремниевый биполярный p-n-p транзистор средней мощности. Он относится к семейству транзисторов КТ3107, которое включает несколько модификаций с разными параметрами.
Основные характеристики КТ3107Ж:
- Структура: p-n-p
- Максимальное напряжение коллектор-эмиттер: 20 В
- Максимальный ток коллектора: 100 мА
- Рассеиваемая мощность: 300 мВт
- Коэффициент усиления по току: 180-460
- Граничная частота коэффициента передачи тока: 250 МГц

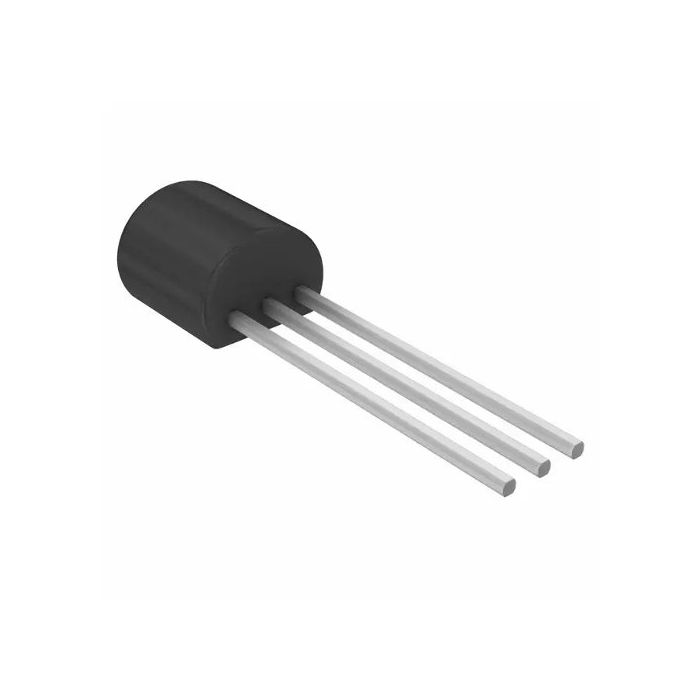

- Корпус: пластмассовый TO-92 (КТ-26)
Области применения транзистора КТ3107Ж
КТ3107Ж широко используется в различных электронных схемах благодаря своим универсальным характеристикам и доступности. Основные области применения этого транзистора включают:
- Усилительные каскады низкой и средней частоты
- Генераторы и мультивибраторы
- Переключающие и импульсные схемы
- Стабилизаторы напряжения
- Источники тока
- Драйверы светодиодов
- Бытовая радиоаппаратура
Преимущества использования КТ3107Ж
Транзистор КТ3107Ж обладает рядом преимуществ, делающих его популярным среди разработчиков электронных устройств:
- Высокий коэффициент усиления по току (h21э = 180-460)
- Низкий уровень шумов
- Хорошие частотные свойства (fгр = 250 МГц)
- Небольшие размеры корпуса
- Доступность и низкая стоимость
- Широкий диапазон рабочих температур (-60°C до +125°C)
Схемы с использованием транзистора КТ3107Ж
Рассмотрим несколько типовых схем, в которых может применяться транзистор КТ3107Ж:
Усилитель низкой частоты
КТ3107Ж часто используется в простых усилителях звуковой частоты. Вот пример схемы однокаскадного усилителя на этом транзисторе:
«`text +12V | R1 | C1 | Вход —||—+—[ ]—+ | | R2 / / КТ3107Ж | / R3 | | | | C2 R4 +—||—-[ ]—+— Выход | | GND GND R1 = 10 кОм R2 = 100 кОм R3 = 1 кОм R4 = 10 кОм C1 = 10 мкФ C2 = 100 мкФ «`В этой схеме транзистор КТ3107Ж работает в режиме усиления по напряжению. Входной сигнал подается через конденсатор C1, а выходной снимается с коллектора через C2. Резисторы R1 и R2 обеспечивают смещение базы, а R3 служит для температурной стабилизации.
Генератор прямоугольных импульсов
В этой схеме два транзистора КТ3107Ж работают в режиме переключения, формируя прямоугольные импульсы. Частота генерации зависит от номиналов резисторов R2, R3 и конденсаторов C1, C2.
Особенности применения КТ3107Ж
При использовании транзистора КТ3107Ж в электронных схемах следует учитывать некоторые особенности:
- Максимальное напряжение коллектор-эмиттер не должно превышать 20 В
- Ток коллектора не должен быть больше 100 мА
- Рассеиваемая мощность не должна превышать 300 мВт
- При работе на высоких частотах необходимо обеспечить хороший теплоотвод
- Соблюдать правильную цоколевку при монтаже (эмиттер-база-коллектор)
Аналоги и замены КТ3107Ж
В случае отсутствия КТ3107Ж, его можно заменить следующими аналогами:
- BC309B — зарубежный аналог с близкими характеристиками
- КТ3102Г — отечественный аналог с похожими параметрами
- 2N3906 — распространенный зарубежный p-n-p транзистор
- BC557 — еще один популярный зарубежный аналог
При замене необходимо учитывать возможные различия в характеристиках и цоколевке транзисторов.
Применение КТ3107Ж в современной электронике
Несмотря на то, что КТ3107Ж был разработан достаточно давно, он до сих пор находит применение в различных электронных устройствах. Рассмотрим несколько примеров использования этого транзистора в современных схемах:
Светодиодный драйвер
КТ3107Ж может использоваться в качестве простого драйвера для светодиодов. Вот пример схемы:
«`text +12V | R1 [ ] | / —| КТ3107Ж | | LED +—-[>|—-+ | | R2 GND [ ] | GND R1 = 10 кОм R2 = 100 Ом (подбирается под конкретный светодиод) LED — светодиод с прямым током до 20 мА «`В этой схеме транзистор КТ3107Ж работает в режиме источника тока, обеспечивая стабильный ток через светодиод. Резистор R1 задает рабочую точку транзистора, а R2 ограничивает ток через светодиод.
Датчик освещенности
КТ3107Ж можно использовать в простых схемах датчиков освещенности. Вот пример такой схемы:
«`text +9V | R1 [ ] | +—+ | | LDR | | | | / +—-| КТ3107Ж | | RELAY +—-( )—-+ | | R2 GND [ ] | GND R1 = 10 кОм R2 = 1 кОм LDR — фоторезистор RELAY — реле 9В «` В этой схеме фоторезистор (LDR) и резистор R1 образуют делитель напряжения, управляющий базой транзистора КТ3107Ж. При изменении освещенности меняется сопротивление LDR, что приводит к переключению транзистора и срабатыванию реле.Выводы
Транзистор КТ3107Ж, несмотря на свой возраст, остается популярным компонентом в электронике благодаря своим характеристикам и доступности. Он находит применение в широком спектре устройств — от простых усилителей до датчиков и драйверов. При правильном использовании КТ3107Ж позволяет создавать надежные и эффективные электронные схемы.
Основные преимущества КТ3107Ж:
- Хорошие частотные характеристики
- Низкий уровень шумов
- Широкий диапазон рабочих температур
- Доступность и низкая стоимость
Эти качества делают КТ3107Ж отличным выбором для любительских проектов, прототипирования и мелкосерийного производства электронных устройств. При этом важно помнить о соблюдении предельных режимов работы транзистора для обеспечения его надежной и долговременной работы.
Транзистор КТ3107Ж
В корзину
- Описание и характеристики
- Отзывы(0)
- Инструкция
Кремниевый биполярный эпитаксиально-планарный p-n-p усилительный транзистор КТ3107Ж в пластмассовом корпусе предназначен для использования в усилительных, генераторных, переключающих схемах, схемах бытовой видеотехники и другой радиоэлектронной аппаратуре, изготавливаемой для нужд народного хозяйства.
Обозначение технических условий
- аАО.336.170 ТУ / 04
Корпусное исполнение
- пластмассовый корпус КТ-26 (ТО-92)
| Вывод | Назначение |
| №1 | Эмиттер |
| №2 | База |
| №3 | Коллектор |
| Параметры | Обозначение | Ед. изм. | Режимы измерения | Min | Max |
| Обратный ток коллектора | Iкбо | нА | Uкб = 20B, Iэ = 0 | — | 100 |
| Обратный ток эмиттера | Iэбo | мкА | Uэб = 5B, Iк = 0 | — | 100 |
| Статический коэффициент передачи тока | h31e | — | Uкб = 5B, Iэ = 2мA | 70 | 800 |
| Напряжение насыщения коллектор — эмиттер | Uкэ (нас) | В | Iк = 10мА, Iб = 0,5мA | — | 0,2 |
| Напряжение насыщения база — эмиттер | Uбэ (нас) | В | Iк = 10мА, Iб = 0,5мA | — | 0,8 |
| Емкость коллекторного перехода | Cк | пФ | Uкб = 10B, Iэ = 0, f = 10MГц | — | 7,0 |
| Граничная частота коэффициента передачи тока | fгр | MГц | Uкб = 5B, Iк = 10 мA | 250 | — |
| Коэффициент шума | Кш | дБ | Uкэ = 3B, Iк = 0,2мA f = 1МГц, Rг = 3кОм | — | 4-10 |
| Параметры | Обозначение | Ед. изм. | Значение |
| Напряжение коллектор — база | Uкб max | В | 25-50 |
| Напряжение коллектор- эмиттер | Uкэr max | В | 20-45 |
| Напряжение эмиттер — база | Uэб max | В | 5 |
| Постоянный ток коллектора | Iк max | мА | 100 |
| Рассеиваемая мощность коллектора | Pк max | мВт | 300 |
| Температура перехода | Tj | C | 150 |
| Наименование | Прототип | Uкб max, В | Uкэ max, В | h31e | Кш, дБ |
| КТ3107А | 50 | 45 | 70-140 | 10 | |
| КТ3107Б | BC307A | 50 | 45 | 120-220 | 10 |
| КТ3107В | 30 | 25 | 70-140 | 10 | |
| КТ3107Г | BC308A | 30 | 25 | 120-220 | 10 |
| КТ3107Д | BC308B | 30 | 25 | 180-460 | 10 |
| КТ3107Е | 25 | 20 | 120-220 | 4 | |
| КТ3107Ж | BC309B | 25 | 20 | 180-460 | 4 |
| КТ3107И | BC307B | 50 | 45 | 180-460 | 10 |
| КТ3107К | BC308C | 30 | 25 | 380-800 | 10 |
| КТ3102Л | BC309C | 25 | 20 | 380-800 | 4 |
Отзывы
КТ3107А, КТ3107Б, КТ3107В, КТ3107Г, КТ3107Д, КТ3107Е, КТ3107Ж, КТ3107И, КТ3107К, КТ3107Л
 Транзисторы кремниевые эпитаксиально-планарные p-n-p высокочастотные усилительные с нормированным коэффициентом шума на частоте 1 кГц: КТ3107А, КТ3107Б, КТ3107В, КТ3107Г, КТ3107Д, КТ3107Е, КТ3107Ж, КТ3107И, КТ3107К, КТ3107Л. Предназначены для усиления, генерирования и переключения сигналов низкой и высокой частот, являются комплементарными транзисторами КТ3102-3. Выпускаются в пластмассовом корпусе с гибкими выводами. На корпусе наносится условная маркировка двумя цветными точками:
Масса транзистора не более 0,3 грамма. Чертёж транзистора КТ3107А, КТ3107Б, КТ3107В, КТ3107Г, КТ3107Д, КТ3107Е, КТ3107Ж, КТ3107И, КТ3107К, КТ3107Л Электрические параметры.
Предельные эксплуатационные данные.
Зависимость статического коэффициента передачи тока от температуры Зависимость статического коэффициента передачи тока от температуры. Зависимость коэффициента шума от тока коллектора Зависимость коэффициента шума от тока коллектора. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
