Кт3117А цоколевка: Транзистор КТ3117А — параметры, цоколевка, аналоги, обозначение — Справочник по отечественным транзисторам — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Содержание

Транзистор КТ3117 — DataSheet

Перейти к содержимому

Цоколевка транзистора КТ3117

**Параметры транзистора КТ3117**
Параметр	Обозначение	Маркировка	Условия	Значение	Ед. изм.
Аналог		КТ3117А		2N2121, 2N2221, 2N2478, ZT83, *ZT84, 2N3326 ^2, 2SC456 ^2, 2SC46^2, SL100 ^3, 40577, BC341-6 ^3, SG107 ^2*
		КТ3117Б		2N2122, 2N2222, 2SC875 ^3, ZT89 ^3, BFY13, 2SC1211 ^1, BC341-10 ^3, SG332 ^3, 40577 ^2, BC509 ^3, 2N4047, TIS135 ^3, 2N2049 ^2, BSY71 ^2, 2SD1423AQ ^1, 2SD1423AR ^1, 2SD602A ^*3
		КТ3117А-1		*BFX94, NT2222, CD637, ВС509 ^2, РА6034 ^2, PN3642, MPS3642,* *CD635 ^2**
		КТ3117Б9		ММВТ2222
Структура			—	n-p-n
Максимально допустимая постоянная рассеиваемая мощность коллектора	P_K max,P^_{K, τ max},P^*_{K, и max}	КТ3117А	—	300(800)**	мВт
		КТ3117Б	—	300
		КТ3117А-1	—	500
		КТ3117А9	—	*300(800)**
		КТ3117Б9	—	300
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером	f_гр,f^_h31б,f^_h31э, f^**_max	КТ3117А	—	≥200	МГц
		КТ3117Б	—	≥200
		КТ3117А-1	—	≥200
		КТ3117А9	—	≥200
		КТ3117Б9	—	≥200
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера	U_{КБО проб. ,}U^_{КЭR проб.,}U^*_{КЭО проб.}	КТ3117А	—	60	В
		КТ3109Б	—	75
		КТ3117А-1	—	60
		КТ3117А9	—	60
		КТ3117Б9	—	75
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора	U_{ЭБО проб.,}	КТ3117А	—	4	В
		КТ3117Б	—	4
		КТ3117А-1	—	4
		КТ3117А9	—	4
		КТ3117Б9	—	4
Максимально допустимый постоянный ток коллектора	I_{K max,} I^*_{К , и max}	КТ3117А	—	*400(0. 8А)**	мА
		КТ3117Б	—	*400(0.8А)**
		КТ3117А-1	—	*400(0.8А)**
		КТ3117А9	—	*400(0.8А)**
		КТ3117Б9	—	*400(0.8А)**
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера	I_КБО, I^_КЭR, I^*_КЭO	КТ3117А	60 В	≤10	мкА
		КТ3117Б	75 В	≤10
		КТ3117А-1	60 В	≤10
		КТ3117А9	60 В	≤10
		КТ3117Б9	75 В	≤10
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером	h_21э, h^*_21Э	КТ3117А	5 В; 0. 2 А	40…200*
		КТ3117Б	5 В; 0.2 А	100…300*
		КТ3117А-1	5 В; 0.2 А	40…200
		КТ3117А9	5 В; 0.2 А	40…200*
		КТ3117Б9	5 В; 0.2 А	10…300*
Емкость коллекторного перехода	c_к, с^*_12э	КТ3117А	10 В	≤10	пФ
		КТ3117Б	10 В	≤10
		КТ3117А-1	10 В	≤10
		КТ3117А	10 В	≤10
		КТ3117Б	10 В	≤10
Сопротивление насыщения между коллектором и эмиттером	r_{КЭ нас}, r_{БЭ нас, К}^*_{у. р.}	КТ3117А	—	≤1.2	Ом, дБ
		КТ3117Б	—	≤1.2
		КТ3117А-1	—	≤1.2
		КТ3117А9	—	≤1.2
		КТ3117Б9	—	≤1.2
Коэффициент шума транзистора	К_ш, r^_b, P^*_вых	КТ3117А	—	—	Дб, Ом, Вт
		КТ3117Б	—	—
		КТ3117А-1	—	—
		КТ3117А9	—	—
		КТ3117Б9	—	—
Постоянная времени цепи обратной связи на высокой частоте	τ_к, t_рас, t^_выкл, t^**_пк(нс)	КТ3117А	—	≤80*	пс
		КТ3117Б	—	≤80*
		КТ3117А-1	—	≤80*
		КТ3117А9	—	≤80*
		КТ3117Б9	—	≤80*

Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.

*1 — аналог по электрическим параметрам. тип корпуса отличается.

*2 — функциональная замена, тип корпуса аналогичен.

*3 — функциональная замена, тип корпуса отличается.

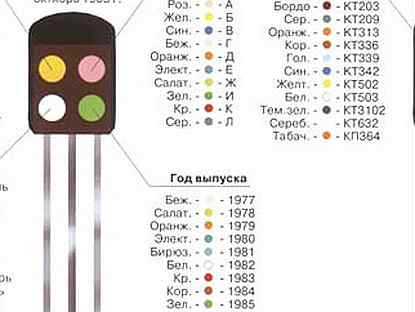

Цветовая и кодовая маркировка транзисторов

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Транзистор КТ3117: КТ3117А, 2Т3117А

Поиск по сайту

Новости

Галогенным лампам снова нашли замену

ГЛАВНАЯ » ТРАНЗИСТОРЫ » КТ3117

Транзистор КТ3117 — импульсный, эпитаксиально-планарный, кремниевый. Применяется в переключающих и импульсных устройствах. Имеет металлостеклянный корпус. Выводы — гибкие. Тип указывается на корпусе. Весит транзистор не более 0.4 г.

КТ3117 цоколевка

Цоколевка КТ3117 показана на рисунке.

Электрические параметры транзистора КТ3117

• Коэффициент передачи тока (статический). Схема с общим эмиттером при U_кэ = 5 В, I_э = 200 мА:
Т = +25°C	40 ÷ 200
Т = −45°C КТ3117А, Т = −60°C 2Т3117А	15 ÷ 200
Т = +85°C КТ3117А, Т = +125°C 2Т3117А	30 ÷ 350

• Граничная частота коэффициента передачи тока при U_кэ = 10 В, I_к = 30 мА, не менее:
КТ3117А	200 МГц
2Т3117А	300 МГц

• Время рассасывания при I_к = 500 мА, I_б = 50 мА, не более:
КТ3117А	80 нс
2Т3117А	60 нс

• Напряжение насыщения К-Э при I_к = 500 мА, I_б = 50 мА, не более:
КТ3117А	0. 6 В
2Т3117А	0.5 В

• Напряжение насыщения Э-Б при I_к = 500 мА, I_б = 50 мА, не более	1.2 В

• Ток коллектора (обратный) при U_кб = 60 В, не более:
T = +25°C КТ3117А	10 мкА
T = +25°C 2Т3117А	5 мкА
T = +85°C КТ3117А	100 мкА
T = +125°C 2Т3117А	50 мкА

• Ток эмиттера (обратный) при U_эб = 4 В для 2Т3117А, не более	5 мкА

• Ёмкость коллекторного перехода при U_кб = 10 В, не более	10 пФ

• Ёмкость эмиттерного перехода при U_эб = 0, не более	80 пФ

Предельные эксплуатационные характеристики транзисторов КТ3117

• Напряжение К-Б (постоянное):	60 В

• Напряжение К-Э (постоянное) при R_бэ ≤ 1 кОм
КТ3117А	50 В
2Т3117А	60 В

• Постоянное напряжение Э-Б	4 В

• Импульсное напряжение Э-Б при t_и ≤ 1 мкс, Q ≥ 2	5 В

• Ток коллектора (постоянный)	400 мА

• Ток коллектора (импульсный) при t_и ≤ 10 мкс, Q ≥ 10	800 мА

• Рассеиваемая мощность коллектора (постоянная):
T ≤ +40°C КТ3117А	300 мВт
T ≤ +25°C 2Т3117А	300 мВт
T = +85°C КТ3117А	180 мВт
T = +125°C 2Т3117А	70 мВт
T_к ≤ +50°C 2Т3117А	1 Вт
T_к = +125°C 2Т3117А	250 мВт

• Рассеиваемая мощность коллектора (импульсная) при T_и = ≤ 10 мкс, Q ≥ 10:
T ≤ +40°C КТ3117А	800 мВт
T ≤ +25°C 2Т3117А	800 мВт
T = +85°C КТ3117А	400 мВт
T = +125°C 2Т3117А	200 мВт

• Тепловое сопротивление:
переход — корпус	0. 1°C/мВт
переход — среда	0.35°C/мВт

• Температура p-n перехода	+150°C

• Рабочая температура (окружающей среды):
КТ3117А	−45…+85°C
2Т3117А	−60…+125°C
