Кт312Б. КТ312Б: характеристики, применение и особенности транзистора NPN малой мощности

Что представляет собой транзистор КТ312Б. Каковы основные параметры и характеристики КТ312Б. Где применяется данный транзистор. Какие особенности имеет КТ312Б по сравнению с аналогами. На что обратить внимание при использовании КТ312Б в схемах.

Общие сведения о транзисторе КТ312Б

КТ312Б — это кремниевый планарный биполярный транзистор структуры n-p-n малой мощности. Данный транзистор производится в России и относится к семейству транзисторов КТ312. КТ312Б выпускается в металлическом корпусе TO-18 с никелевым покрытием.

Основные характеристики транзистора КТ312Б:

  • Структура: n-p-n
  • Материал: кремний
  • Технология: планарная
  • Мощность: малая
  • Корпус: TO-18 (металлический)
  • Покрытие корпуса: никель

Основные электрические параметры КТ312Б

Транзистор КТ312Б обладает следующими ключевыми электрическими параметрами:

  • Коэффициент усиления тока базы (h21э): 25-100 (при Iк = 20 мА, Uкэ = 2 В)
  • Граничная частота коэффициента передачи тока (fT): 120 МГц
  • Входное сопротивление (h11б): 400 Ом (при Iк = 5 мА, Uкэ = 5 В)
  • Выходная проводимость (h22б): 6·10^-5 См (при Iк = 5 мА, Uкэ = 5 В)
  • Емкость коллекторного перехода (Ск): 5 пФ (при Uкб = 10 В, f = 1 МГц)
  • Сопротивление базы (rб): 150 Ом

Предельно допустимые значения параметров КТ312Б

При использовании транзистора КТ312Б важно соблюдать следующие предельно допустимые значения параметров:


  • Максимальное напряжение коллектор-эмиттер: 15 В
  • Максимальное напряжение коллектор-база: 20 В
  • Максимальный ток коллектора: 100 мА
  • Максимальная рассеиваемая мощность коллектора: 150 мВт
  • Диапазон рабочих температур: от -60°C до +125°C

Превышение данных значений может привести к выходу транзистора из строя или существенному ухудшению его характеристик.

Области применения транзистора КТ312Б

Благодаря своим характеристикам, транзистор КТ312Б нашел широкое применение в различных электронных устройствах и схемах:

  • Усилители низкой частоты малой мощности
  • Каскады предварительного усиления
  • Импульсные схемы
  • Генераторы сигналов
  • Переключающие и коммутирующие схемы
  • Маломощные источники питания
  • Радиоприемные устройства
  • Бытовая электронная аппаратура

КТ312Б часто используется в качестве универсального транзистора общего применения в различных радиолюбительских конструкциях.

Особенности и преимущества КТ312Б

Транзистор КТ312Б обладает рядом особенностей, которые делают его привлекательным для применения:


  • Высокий коэффициент усиления по току (до 100)
  • Хорошие частотные свойства (граничная частота 120 МГц)
  • Низкий уровень шумов
  • Стабильные характеристики в широком диапазоне температур
  • Хорошая повторяемость параметров от экземпляра к экземпляру
  • Доступность и низкая стоимость

Эти особенности позволяют эффективно применять КТ312Б в разнообразных схемах, где требуется надежный маломощный транзистор с хорошими усилительными свойствами.

Сравнение КТ312Б с аналогами

Рассмотрим, как КТ312Б соотносится с некоторыми распространенными аналогами:

ПараметрКТ312БBC5472N2222
СтруктураNPNNPNNPN
Макс. напряжение К-Э15 В45 В40 В
Макс. ток коллектора100 мА100 мА800 мА
Коэффициент усиления25-100110-800100-300
Граничная частота120 МГц300 МГц250 МГц

Как видно из сравнения, КТ312Б уступает некоторым аналогам по максимальному напряжению и граничной частоте, но имеет сопоставимые характеристики по коэффициенту усиления и максимальному току.


Рекомендации по применению КТ312Б в схемах

При использовании транзистора КТ312Б в электронных схемах следует учитывать несколько важных моментов:

  1. Соблюдение предельно допустимых значений напряжений и токов для обеспечения надежной работы.
  2. Учет температурной зависимости параметров при проектировании схем, работающих в широком диапазоне температур.
  3. Использование соответствующих цепей смещения для установки оптимальной рабочей точки транзистора.
  4. Применение цепей термостабилизации в усилительных каскадах для компенсации температурного дрейфа параметров.
  5. Учет частотных свойств транзистора при разработке высокочастотных схем.

Соблюдение этих рекомендаций позволит максимально эффективно использовать возможности транзистора КТ312Б в различных электронных устройствах.

Примеры практического применения КТ312Б

Рассмотрим несколько примеров использования транзистора КТ312Б в реальных схемах:

1. Усилитель низкой частоты

КТ312Б часто применяется в качестве входного каскада усилителей низкой частоты. Типичная схема включения выглядит следующим образом:


  • Резистор в цепи базы: 47-100 кОм
  • Резистор в цепи коллектора: 1-2 кОм
  • Емкость разделительного конденсатора: 1-10 мкФ
  • Напряжение питания: 9-12 В

Такая схема обеспечивает коэффициент усиления по напряжению порядка 20-40 дБ в полосе частот до нескольких десятков кГц.

2. Генератор прямоугольных импульсов

На базе КТ312Б можно построить простой генератор прямоугольных импульсов:

  • Два транзистора КТ312Б
  • Два конденсатора 10-100 нФ
  • Четыре резистора 10-47 кОм
  • Напряжение питания: 5-9 В

Частота генерации определяется номиналами конденсаторов и резисторов и может лежать в диапазоне от единиц Гц до сотен кГц.

3. Ключевой каскад

КТ312Б эффективно работает в ключевом режиме, например, для управления светодиодами или реле:

  • Резистор базы: 1-10 кОм
  • Коллекторная нагрузка: светодиод с токоограничивающим резистором или обмотка реле
  • Напряжение питания: до 15 В

В таком включении КТ312Б может коммутировать токи до 100 мА, что достаточно для большинства маломощных нагрузок.

Заключение и перспективы использования КТ312Б

Транзистор КТ312Б, несмотря на свой солидный возраст, остается востребованным компонентом в различных электронных устройствах. Его основные преимущества:


  • Проверенная временем надежность
  • Хорошо изученные характеристики
  • Широкая доступность и низкая стоимость
  • Совместимость со многими схемотехническими решениями

Хотя современная электроника все больше ориентируется на поверхностный монтаж и интегральные схемы, КТ312Б по-прежнему находит применение в:

  • Образовательных целях при изучении основ электроники
  • Ремонте и обслуживании устаревшего оборудования
  • Радиолюбительских конструкциях
  • Мелкосерийном производстве электронных устройств

Таким образом, КТ312Б остается надежным и универсальным компонентом для широкого круга применений в области маломощной аналоговой электроники.

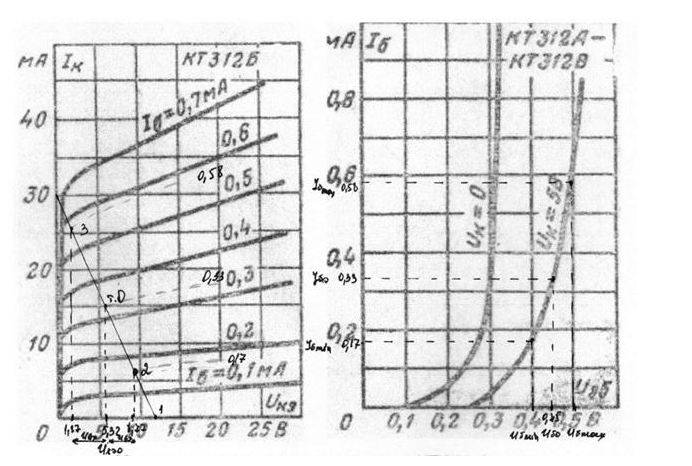

Приложение 3 основные параметры транзистора кт312б

  1. Паспортные параметры:

Транзистор кремниевый планарный n-p-n структуры.

Коэффициент усиления тока базы = 25-100 ( при= 20 мА,= 2 В).

Модуль коэффициента передачи тока не менее 6 (при = 5 мА,= 10 В,

f = 20 МГц) (fT= 120 МГц).

Входное сопротивление = 400 Ом ( при= 5 мА,= 5 В).

Выходная проводимость = 610-5Сим ( при= 5 мА,= 5 В).

Емкость коллектора 5 пФ (при= 10 В, f = 107Гц).

Сопротивление базы =150 Ом.

  1. Зависимость параметров от режима транзистора:

Входное сопротивление .

Крутизна .

Емкость коллекторного перехода .

  1. Расчетные параметры:

Емкость эмиттерного перехода ,.

Дифференциальное сопротивление эмиттерного перехода .

Собственная постоянная времени транзистора .

Входная емкость транзистора ,

где — коэффициент усиления транзистора в каскаде по напряжению.

Выходная емкость транзистора .

Приложение 4

Федеральное агентство по образованию

ГОУ ВПО «Уральский государственный технический университет – УПИ»

Радиотехнический факультет

Кафедра «Радиоэлектроника информационных систем»

Лаборатория «Аналоговая обработка сигналов»

ОТЧЕТ

по лабораторной работе №1

«Исследование усилительного каскада в схеме с ОЭ»

Группа Р-394 Преподаватель

Студент Иванов Н.И. Петров П.П.

(подпись) (отметка о зачете)

(дата) (подпись)

(дата)

Екатеринбург 2009

Оглавление

1. ОБЩИЙ ПОРЯДОК ВЫПОЛНЕНИЯ ЛАБОРАТОРНОЙ РАБОТЫ 2

2. ОПИСАНИЕ ЭКСПЕРИМЕНТАЛЬНОЙ УСТАНОВКИ 3

2. 1. Состав рабочего места 3

2.2. Описание лабораторного стенда и платы «Усилительный каскад на биполярном транзисторе» к лабораторным работам № 1, 2 3

3. ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ 5

3.1. Расчетная часть лабораторной работы (выполняется при подготовке к работе) 6

3.2. Экспериментальная часть лабораторной работы (выполняется в лаборатории) 7

3.3. Обработка результатов лабораторной работы 8

3.3.1. Занесение полученных результатов расчета и экспериментов в табл. 3. 8

3.3.2. Проведение анализа степени соответствия результатов расчета и эксперимента 8

3.3.3. Оформление отчета 8

4. ОБЩИЕ РЕКОМЕНДАЦИИ ПО ПОДГОТОВКЕ К ЛАБОРАТОРНОЙ РАБОТЕ 10

4.1. Рекомендации по расчету усилительного каскада в области средних частот 10

4. 2. Методические рекомендации по расчету усилительного каскада в области верхних и нижних частот 12

5. МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ЭКСПЕРИМЕНТАЛЬНОЙ ЧАСТИ РАБОТЫ 15

5.1. Установка режима работы транзистора по постоянному току 15

5.2. Оценка величины амплитуды максимального напряжения 15

генератораи максимального входного напряжения 15

5.3. Снятие сквозной амплитудной характеристики и амплитудной характеристики усилительного каскада 16

5.4. Измерение сквозного коэффициента усиления и коэффициента усиления каскада по напряжению 16

5.5. Измерение входного сопротивления усилительного каскада 16

5.6. Измерение и при изменении положения рабочей точки транзистора 17

5.7. Снятие амплитудно-частотной характеристики 17

5. 8. Снятие зависимости граничной частоты от емкости нагрузки , достаточной для построения зависимости (изменяя не менее чем на порядок) 18

5.9. Снятие сквозной переходной характеристики 18

6. СОДЕРЖАНИЕ ОТЧЕТА ПО ЛАБОРАТОРНОЙ РАБОТЕ 18

7. ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ 18

СПИСОК ЛИТЕРАТУРЫ 19

Приложение 1 21

Приложение 2 31

Приложение 3 32

Приложение 4 33

ИССЛЕДОВАНИЕ УСИЛИТЕЛЬНЫХ КАСКАДОВ ПРИ РАЗЛИЧНЫХ СХЕМАХ ВКЛЮЧЕНИЯ ТРАНЗИСТОРА

Составители Важенин Владимир Григорьевич

Марков Юрий Викторович

Дядьков Николай Александрович

Редактор Н.П. Кубыщенко

Подписано в печать 8.02.2000 Формат 6084 1/16

Бумага типографская Офсетная печать Усл. печ.л. 2,33

Уч.-изд.л. 2,06 Тираж Заказ 69 Цена «С»

Издательство УГТУ

620002, Екатеринбург, Мира, 19

Самодельный УКВ радиомикрофон с рамочной антенной (КТ209, КТ312Б)

Принципиальная схема и описание изготовления самодельного УКВ радиомикрофона (радиопередатчика) с рамочной антенной, выполнен на транзисторах КТ209 и КТ312Б.

В маломощных передатчиках радиомикрофонов, работающих в диапазонах 65…73 МГц, в качестве антенны радиолюбители чаще всего используют обычный кусок провода (например в статье И. Севастьянова — Радиомикрофон, Радио-1992-10, с. 44, 45).

Однако, как показала практика, при эксплуатации подобных устройств в УКВ диапазоне наблюдается небольшое изменение частоты передатчика при уменьшении или увеличении расстояния между телом человека и свободно свисающим проводом-антенной.

Можно было бы порекомендовать применить штыревую антенну. Но пользоваться радиомикрофоном с такой антенной крайне неудобно, поскольку длина штыря должна быть соизмерима с четвертью длины волны и для УКВ диапазона составлять около 110 см.

Рамочная антенна

Предлагаю радиолюбителям опробованную мною антенну в виде спирали провода диаметром 1 мм (рис. 1). Спираль может быть любой формы, важно только, чтобы общая длина провода составляла 85…100 см.

Рис. 1. Конструкция рамочной антенны для УКВ радиомикрофона.

Такую антенну я использовал в радиомикрофоне, схема которого приведена на рис. 2.

Принципиальная схема

Рис. 2. Принципиальная схема УКВ радиомикрофона с рамочной антенной.

Низкочастотный сигнал микрофона ВМ1 усиливается усилителем-модулятором на транзисторах VT1, VT2 и поступает на контур задающего генератора на транзисторе VТ3, частота контура изменяется подстроечным конденсатором С8. С выхода задающего генератора промодулированный сигнал подается на усилитель мощности на транзисторе VТ4 и далее попадает на антенну передатчика WA1.

Задающий генератор рекомендую собрать на одной плате с усилителем мощности, причем первый желательно поместить в металлический экран, второй же экранировать необязательно.

На плате следует жестко закрепить контурную катушку L1, поскольку ее перемещение при тряске радиомикрофона влияет на стабильность частоты задающего генератора.

Детали

При монтаже радиомикрофона использованы постоянные резисторы МЛТ- 0,125, переменный резистор R1 — СП3, конденсаторы — любые малогабаритные. Катушки L3, L4, L5, L8, L9 бескаркасные и намотаны проводом ПЭЛ 0,8. Катушка L3 содержит 7, L4, L8 — 4, L5, L9 — 9 витков. Внутренний диаметр катушек-10 мм.

Катушки L4 и L8 намотаны виток к витку, зазор между витками катушек LЗ, L5, L9 — около 1 мм. Дроссели L1, L2, L6, L7 намотаны виток к витку на спичках и содержат 45-55 витков провода ПЭЛ 0,1. 8 радиомикрофоне применен электретный микрофон МЭК-3 от переносного магнитофона. Цвета подходящих к нему проводов указаны на схеме.

Налаживание

Для настройки радиомикрофона потребуется простейший авометр (например Ц-20) и индикатор поля (рис. З). Стрелочный индикатор использован от переносного магнитофона.

Катушка L1 индикатора содержит 6 витков провода ПЭЛ 0,8 с отводом от середины, намотка с шагом 1 мм. В качестве его антенны использован кусок изолированного провода длиной 10-15см.

Рис. 3. Принципиальная схема волномера для настройки УКВ радиопередатчика.

Сначала настраивают задающий генератор, а потом в паре с ним по наибольшему отклонению стрелки индикатора поля — усилитель мощности.

Генератор должен быть настроен на участок УКВ диапазона, свободный от радиовещательных станций. Дальность действия радиомикрофона — около 150 м. Питается радиомикрофон от батареи Крона, одной батареи хватает на 30 часов работы.

В. Рузматов (г. Сырдарья, Узбекистан).
