Каковы основные параметры транзистора КТ315Е. Где применяется данный транзистор. Какие особенности конструкции имеет КТ315Е. Как правильно подключать и использовать этот транзистор.
Общие сведения о транзисторе КТ315Е
КТ315Е — это кремниевый эпитаксиально-планарный биполярный транзистор структуры n-p-n. Он относится к семейству маломощных высокочастотных транзисторов и широко применяется в различных электронных устройствах.
Основные характеристики КТ315Е:
- Структура: n-p-n
- Максимальное напряжение коллектор-база: 35 В
- Максимальное напряжение коллектор-эмиттер: 35 В
- Максимальный ток коллектора: 100 мА
- Максимальная рассеиваемая мощность: 0,15 Вт
- Статический коэффициент передачи тока: 50-350
- Граничная частота: не менее 250 МГц
Конструктивные особенности и корпус КТ315Е

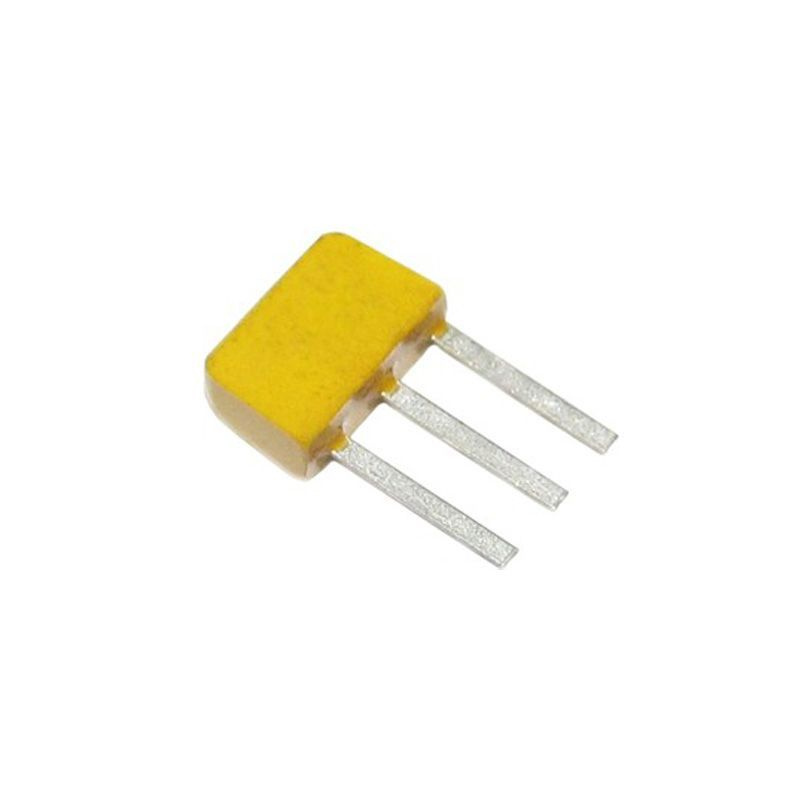

КТ315Е выпускается в пластмассовом корпусе с гибкими выводами. Масса транзистора не превышает 0,18 г. На корпусе обычно наносится маркировка в виде буквы, соответствующей типу транзистора.
Цоколевка КТ315Е:
- Эмиттер
- База
- Коллектор
При работе с этим транзистором важно правильно идентифицировать выводы, чтобы избежать неправильного подключения и возможного повреждения устройства.
Области применения транзистора КТ315Е
КТ315Е находит широкое применение в различных электронных схемах благодаря своим характеристикам:
- Усилители высокой частоты
- Усилители промежуточной частоты
- Усилители низкой частоты
- Переключающие схемы
- Генераторы импульсов
- Маломощные источники питания
Этот транзистор особенно хорошо подходит для применения в портативных устройствах, где важны малые размеры и низкое энергопотребление.
Ключевые электрические параметры КТ315Е
Рассмотрим подробнее основные электрические характеристики транзистора КТ315Е:
Напряжения пробоя
Максимально допустимое напряжение между коллектором и базой, а также между коллектором и эмиттером составляет 35 В. Это означает, что при проектировании схем необходимо обеспечить, чтобы напряжение на транзисторе не превышало этого значения с учетом возможных перенапряжений.
Ток коллектора
Максимальный постоянный ток коллектора ограничен значением 100 мА. При работе транзистора в импульсном режиме допускаются кратковременные превышения этого значения, но средний ток не должен превышать указанный предел.
Рассеиваемая мощность
Максимальная рассеиваемая мощность коллектора без использования дополнительного теплоотвода составляет 0,15 Вт. При необходимости работы с большей мощностью следует предусмотреть эффективный отвод тепла от корпуса транзистора.
Особенности применения КТ315Е в электронных схемах
При использовании транзистора КТ315Е в электронных устройствах следует учитывать некоторые важные аспекты:
Режим работы
КТ315Е может работать как в активном режиме (для усиления сигналов), так и в ключевом режиме (для коммутации). Выбор режима зависит от конкретной задачи и схемы включения транзистора.
Температурная стабильность
Как и все биполярные транзисторы, КТ315Е чувствителен к изменениям температуры. При проектировании схем необходимо предусмотреть меры по температурной стабилизации, особенно если устройство предназначено для работы в широком диапазоне температур.
Частотные характеристики
Граничная частота коэффициента передачи тока составляет не менее 250 МГц, что позволяет использовать КТ315Е в высокочастотных схемах. Однако при работе на частотах, близких к граничной, следует учитывать возможное снижение коэффициента усиления.
Сравнение КТ315Е с аналогами
КТ315Е имеет ряд отечественных и зарубежных аналогов. Рассмотрим некоторые из них:
- КТ3102 — близкий отечественный аналог с похожими характеристиками
- 2N2222 — популярный зарубежный транзистор с сходными параметрами
- BC547 — широко распространенный европейский аналог
При выборе между КТ315Е и его аналогами следует учитывать:
- Доступность компонентов на рынке
- Точное соответствие необходимым параметрам
- Стоимость в конкретных условиях производства
- Требования к надежности и стабильности работы устройства
Рекомендации по монтажу и эксплуатации КТ315Е
Для обеспечения надежной работы транзистора КТ315Е в электронных устройствах следует соблюдать ряд правил:
Защита от статического электричества
Как и многие полупроводниковые приборы, КТ315Е чувствителен к воздействию статического электричества. При работе с транзистором рекомендуется использовать антистатические меры предосторожности, такие как заземляющие браслеты и антистатические коврики.
Правильная ориентация при монтаже
Важно соблюдать правильную ориентацию транзистора при монтаже на плату. Ошибка в определении выводов может привести к некорректной работе схемы или повреждению компонента.
Температурный режим пайки
При монтаже КТ315Е следует использовать паяльник с регулируемой температурой и не превышать максимально допустимую температуру пайки, указанную в документации. Длительное воздействие высокой температуры может привести к деградации характеристик транзистора.
Измерение параметров и диагностика КТ315Е
Для проверки работоспособности и измерения характеристик транзистора КТ315Е можно использовать следующие методы:
Проверка мультиметром
Простейшая проверка транзистора может быть выполнена с помощью мультиметра в режиме проверки диодов. Это позволит оценить исправность p-n переходов транзистора.
Измерение коэффициента усиления
Для точного измерения коэффициента усиления по току (h21э) необходимо использовать специализированный измеритель параметров транзисторов или собрать измерительную схему.
Снятие вольт-амперных характеристик
Для детального анализа свойств транзистора можно снять его входные и выходные вольт-амперные характеристики с помощью лабораторного оборудования или специализированных приборов.
Регулярная проверка параметров транзисторов, особенно в ответственных устройствах, позволяет своевременно выявлять отклонения и предотвращать возможные отказы оборудования.
Биполярный транзистор КТ315Е — описание, параметры и цоколевка
RadioLibs.ru
- Справочник
- Аудио и видео обзоры
- Объявления
- Главная /
- Биполярные транзисторы /
- Транзистор КТ315Е
Описание транзистора КТ315Е
Транзистор КТ315Е кремниевый эпитаксиально-планарный структура n-p-n усилительный.Выпускается в пластмассовом корпусе с гибкими выводами.
Тип прибора указывается в этикетке, а также на корпусе прибора в виде буквы соответствующего типономинала.
Масса транзистора не более 0,18 г.
Цоколевка и размеры транзистора КТ315Е
Характеристики транзистора КТ315Е
| Структура | n-p-n |
| Максимально допустимое (импульсное) напряжение коллектор-база | 35 В |
| Максимально допустимое (импульсное) напряжение коллектор-эмиттер | 35 В |
| Максимально допустимый постоянный(импульсный) ток коллектора | 100 мА |
| Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода(с теплоотводом) | 0,15 Вт |
| Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером | 50-350 |
| Обратный ток коллектора | |
| Граничная частота коэффициента передачи тока в схеме с общим эмиттером | =>250 МГц |
| Коэффициент шума транзистора | - |
Справочник
- Импортные биполярные транзисторы
- Биполярные транзисторы
- Диоды
- Стабилитроны маломощные
- Светодиоды
- Тиристоры
Реклама
Copyright © 2013-2023 RadioLibs.
ru
Oтзывы и предложения для RadioLibs
Задание к лабораторной работе
1. Подготовка измерительного стенда к измерению статических характеристик биполярного транзистора, включенного по схеме с оэ.
1.1 Установите плату с исследуемыми транзисторами в разъемы на верхней поверхности измерительного стенда.
1.2 В правые гнезда стенда включите вольтметр V1, установленный в режим измерения постоянных напряжений на пределе 20 В. Включите вольтметр. Этим вольтметром будет измеряться коллекторное напряжение UКЭ и коллекторный ток IК.
В левые гнезда стенда включите вольтметр V2, установленный в режим измерения постоянных напряжений на пределе 2 В. Включите вольтметр. Этим вольтметром будет измеряться базовый ток транзистора IБ.
1.4 Движки
потенциометров
R1
и R2
установите в крайнее левое положение,
что соответствует отсутствию напряжения
на транзисторе.
1.5 Включите измерительный стенд в сеть. При этом загорится светодиод.
2. Исследование кремниевого эпитаксиально-диффузионного биполярного транзистора п-р-п типа кт315е.
2.1 Для снятия статических характеристик этого транзистора установите перемычку J1 в положение 2.
2.2 Установите тумблер К4 в положение «+», тумблер К5 в положение «+».
2.3 Установите тумблер К2 в положение «UR».
2.4 Потенциометром R2 установите требуемый базовый ток IБ согласно табл. 3.2 (например, 50 мкА). Этот базовый ток в [мА] будет отображаться на вольтметре V2 и будет равняться напряжению в [В], поскольку сопротивление измерительного резистора базового тока равно 1 кОм.
2.5 Установите тумблер К1 в положение «U».
2.6 Потенциометром
R1
установите требуемое коллекторное
напряжение UКЭ согласно табл. 3.1 (например, 0,5 В) по
правому вольтметру V1.
2.7 Установите тумблер К1 в положение «UR». При этом правый вольтметр V1 покажет напряжение, которое соответствует коллекторному току в [мА], протекающему через коллектор транзистора уменьшенному в 10 раз. Если значение этого напряжения в [В] увеличить в 10 раз, то оно будет соответствовать значению коллекторного тока в [мА], поскольку сопротивление измерительного резистора R3 в этом случае равно 100 Ом. Полученный результат измерения коллекторного тока занесите в таблицу 1.1 (в данном примере на пересечении колонки 50 мкА и строки 0,5 В).
2.8 Повторите действия согласно п.2.4…2.7 для последующих значений коллекторного напряжения UКЭ и базового тока IБ согласно табл.3.1.
2.9 Постройте
семейство
выходных характеристик при фиксированных значениях тока базы IБ.
Графически из этих характеристик найти
выходную проводимость при IБ=100
и 150 мкА.
2.10 Постройте семейство передаточных характеристик при фиксированных значениях напряжения UКЭ равных 0,5 В, 2 В, 8 В. Графически из этих характеристик найти значение коэффициента передачи тока базы при UКЭ=2 и 8 В.
При определении малосигнальных параметров транзисторов воспользуйтесь пояснениями к рис.3.7.
Таблица 3.1 Статические характеристики кремниевого биполярного транзистора
п-р-п типа КТ315Е
Ток IK = 10*UR, мА
UКЭ, В | IБ = UR , мкА | ||||
0 | 50 | 100 | 150 | 200 | |
0 | 0 | 0 | 0 | 0 | 0 |
0,5 | 0 | ||||
1 | 0 | ||||
2 | 0 | ||||
4 | 0 | ||||
6 | 0 | ||||
8 | 0 | ||||
10 | 0 | ||||
