Транзистор КТ368 - усилительный, сверхвысокочастотный, структуры n-p-n, кремниевый. КТ368А, КТ368АМ, 2Т368А нормируются по коэффициенту шума на частоте 60 МГц. Соответственно транзисторы с буквой Б имеют ненормированный коэффициент шума. Применяются во всех каскадах усилителей высокой частоты. КТ368А, КТ368Б и КТ368АМ, КТ368БМ выпускаются в металлостеклянном корпусе, на котором и указывается их тип. КТ368АМ и КТ368БМ имеют пластмассовый корпус и маркируются условным кодом: АМ - две точки, БМ - одна. Оба корпуса имеют гибкие выводы. Металлостеклянный весит 1 г, пластмассовый - не более 0.5 г.

КТ368 цоколевка

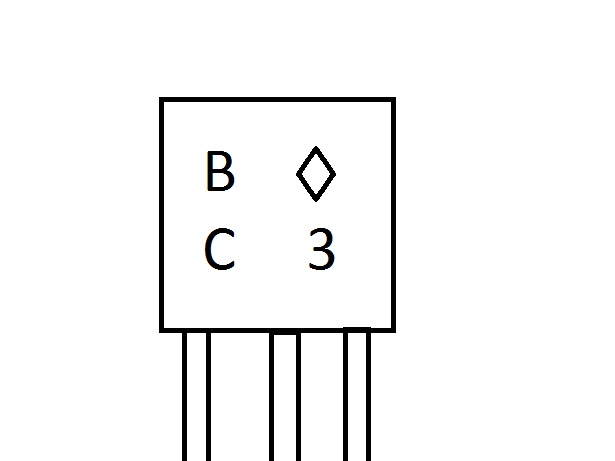

Цоколевка КТ368 показана на рисунке.



Электрические параметры транзистора КТ368

• Коэффициент передачи тока (статический). Схема с общим эмиттером.
Uкб = 1 В, Iэ = 10 мА:
 КТ368А, КТ368Б:
  Т = +25°C 50 ÷ 300
  Т = −60°C 25 ÷ 300
  Т = +125°C 50 ÷ 600
 КТ368АМ, КТ368БМ:
  Т = +25°C 50 ÷ 450
  Т = −60°C 25 ÷ 450
  Т = +100°C 50 ÷ 600
 2Т368А, 2Т368Б:
  Т = +25°C 50 ÷ 300
  Т = −60°C 25 ÷ 300
  Т = +125°C 40 ÷ 500
• Граничная частота коэффициента передачи тока
Uкб = 5 В, Iэ = 10 мА, не менее:
900 МГц
• Коэффициент шума при Iэ = 10 мА, Uкб = 5 В, f = 60 МГц
для КТ368А, КТ368АМ, 2Т368А, не более:
3. 3 дБ
• Граничное напряжение при Iэ = 10 мА, не менее: 15 В
• Ток коллектора (обратный) при Uкб = 15 В, не более:
T = +25°C 0.5 мкА
T = +125°C 2Т368А, 2Т368Б 5 мкА
• Ток эмиттера (обратный) при Uэб = 4 В, не более: 1 мкА
• Ёмкость коллекторного перехода при Uкб = 5 В, не более: 1.7 пФ
• Ёмкость эмиттерного перехода
при Uэб = 1 В для 2Т368А, 2Т368Б, не более 3 пФ
при Uэб = 4 В для КТ368А, КТ368Б, КТ368АМ, КТ368БМ, не более
3 пФ
• Ёмкость конструктивная КТ368А, КТ368Б, 2Т368А, 2Т368Б:
между корпусом и выводом эмиттера 0. 45 пФ
между корпусом и выводом коллектора 0.6 пФ
между корпусом и выводом базы 0.4 пФ
между выводами эмиттера и коллектора 0.08 пФ
между выводами базы и коллектора 0.15 пФ
• Индуктивность выводов базы и эмиттера при l=3 мм
для КТ368А, КТ368Б, 2Т368А, 2Т368Б:
4.5 нГн

Предельные эксплуатационные характеристики транзисторов КТ368

• Напряжение К-Б (постоянное) 15 В
• Напряжение К-Э (постоянное) при Rбэ ≤ 3 кОм 15 В
• Постоянное напряжение Э-Б 4 В
• Напряжение коллектор-база (импульсное) при tи ≤ 0. 5 мс, Q ≥ 2 20 В
• Напряжение К-Э (импульсное) при Rбэ ≤ 3 кОм, tи ≤ 0.5 мс, Q ≥ 2    20 В
• Ток эмиттера и коллектора (постоянный) 30 мА
• Импульсный ток эмиттера и коллектора при tи ≤ 0.5 мс, Q ≥ 2 60 мА
• Рассеиваемая мощность коллектора (постоянная):
 КТ368А, КТ368Б:
  T ≤ +65°C 225 мВт
  T = +125°C 60 мВт
 КТ368АМ, КТ368БМ:
  T ≤ +65°C 225 мВт
  T = +100°C 100 мВт
 2Т368А, 2Т368Б:
  T ≤ +65°C, P ≥ 65 Па 225 мВт
  T ≤ +65°C, P = 665 Па 225 мВт
  T = +125°C 60 мВт
• Температура p-n перехода +150°C
• Рабочая температура (окружающей среды)
 КТ368А, КТ368Б, 2Т368А, 2Т368Б −60°. ..+125°C
 КТ368АМ, КТ368БМ −60°...+100°C

При температуре от +65°C до +125°C (для КТ368АМ, КТ368БМ до +100°C) допустимое значение рассеиваемой мощности снижается линейно.



Транзистор КТ368 — DataSheet

Цоколевка транзистора КТ368



Параметры транзисторов КТ368
Параметр Обозначение Маркировка Условия Значение Ед. изм.
Аналог КТ368А 2N918, 2SC1553,

2SC1553A, 2SC611,

2SC786

КТ368Б 2N917,  2SC1553,

2SC1553A,  2SC611,

2SC786

КТ368А-9 KSC2757, BF599,

2SC3771, 2SC3770,

2SC4103N,

2SC4103M, 2SC4103

КТ368Б-9 2SC568, 2SC3827, 2SC3771,

2SC3770, 2SC4103N,

2SC4103M, 2SC4103

КТ368АМ BF597, 2SC387AG-TM *3, CD9018, 2SC1856,

SK3117

КТ368БМ 2SC3801, 2SC387AG-TM *3, CD9018, 2SC1856,

SK3117

КТ368ВМ MPS5179
Структура  — n-p-n
Максимально допустимая постоянная рассеиваемая мощность коллектора PK max,P*K, τ max,P**K, и max КТ368А 65 °C 225 мВт
КТ368Б 65 °C 225
КТ368А-5 65 °C 225
КТ368А-9 100
КТ368Б-9 100
 КТ368АМ 65 °C 225
КТ368БМ 65 °C 225
  КТ368ВМ 65 °C 225
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером fгр, f*h31б, f**h31э, f***max КТ368А ≥900 МГц
КТ368Б ≥900
КТ368А-5 ≥900
КТ368А-9 ≥900
КТ368Б-9 ≥900
 КТ368АМ ≥900
 КТ368БМ ≥900
 КТ368ВМ ≥900
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера UКБО проб.U*КЭR проб., U**КЭО проб. КТ368А 15 В
КТ368Б 15
КТ368А-5 15*
КТ368А-9 15*
КТ368Б-9 15*
  КТ368АМ 15
  КТ368БМ
15
  КТ368ВМ 15
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора UЭБО проб.,  КТ368А 4 В
КТ368Б 4
КТ368А-5 4
КТ368А-9 4
КТ368Б-9 4
 КТ368АМ 4
КТ368БМ 4
 КТ368ВМ 4
Максимально допустимый постоянный ток коллектора IK max, I*К , и max КТ368А 30(60*) мА
КТ368Б 30(60*)
КТ368А-5 30(60*)
КТ368А-9 30(60*)
КТ368Б-9 30(60*)
 КТ368АМ 30(60*)
КТ368БМ 30(60*)
 КТ368ВМ 30(60*)
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера IКБО, I*КЭR, I**КЭO КТ368А 15 В ≤0. 5 мкА
КТ368Б 15 В ≤0.5
КТ368А-5 15 В ≤0.5
КТ368А-9 15 В ≤0.5
КТ368Б-9 15 В ≤0.5
КТ368АМ 15 В ≤0.5
КТ368БМ 15 В ≤0.5
КТ368ВМ 15 В ≤0.5
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером h21э,  h*21Э КТ368А 5 В; 10 мА 50…300*
КТ368Б 5 В; 10 мА 50…300*
КТ368А-5 1 В; 10 мА 50…450
КТ368А-9 1 В; 10 мА 50…300
КТ368Б-9 1 В; 10 мА 50…300
 КТ368АМ 5 В; 10 мА 50…450*
  КТ368БМ 5 В; 10 мА 50…450*
 КТ368ВМ 5 В; 10 мА 100…450*
Емкость коллекторного перехода cк,  с*12э КТ368А 5 В ≤1. 7
пФ
КТ368Б 5 В ≤1.7
КТ368А-5 5 В ≤1.7
КТ368А-9 5 В ≤1.7
КТ368Б-9 5 В ≤1.7
 КТ368АМ 5 В ≤1.7
  КТ368БМ 5 В ≤1.7
 КТ368ВМ 5 В ≤1.7
Сопротивление насыщения между коллектором и эмиттером  rКЭ нас,  r*БЭ нас, К**у.р. КТ368А Ом, дБ
КТ368Б
КТ368А-5
КТ368А-9
КТ368Б-9
 КТ368АМ
КТ368БМ
 КТ368ВМ
Коэффициент шума транзистора Кш, r*b, P**вых КТ368А 60 МГц ≤3. 3 Дб, Ом, Вт
КТ368Б
КТ368А-5 60 МГц ≤3.3
КТ368А-9 60 МГц ≤3.3
КТ368Б-9
 КТ368АМ 60 МГц ≤3.3
  КТ368БМ
 КТ368ВМ
Постоянная времени цепи обратной связи на высокой частоте τк, t*рас,  t**выкл,  t***пк(нс) КТ368А ≤15 пс
КТ368Б ≤15
КТ368А-5 10 мА ≤15
КТ368А-9 10 мА ≤15
КТ368Б-9 10 мА ≤15
 КТ368АМ ≤5
КТ368БМ ≤15
  КТ368ВМ

Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.

*1 — аналог по электрическим параметрам, тип корпуса отличается.

*2 — функциональная замена, тип корпуса аналогичен.

*3 — функциональная замена, тип корпуса отличается.



Цветовая и кодовая маркировка транзисторов

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Транзистор кт368ам - Електро Maг Ровно (Украина)

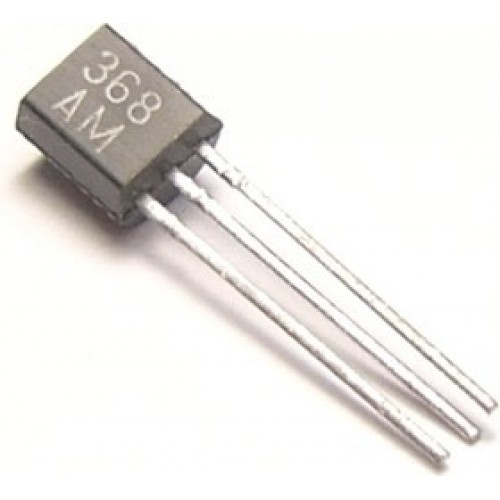

КТ368АМ
Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n усилительные.
Предназначены для использования во входных и последующих каскадах усилителей высокой частоты.
Транзисторы КТ368АМ, КТ368БМ выпускаются в пластмассовом корпусе с гибкими выводами.
Транзисторы в пластмассовом корпусе маркируются условным кодом:
&nbsp-&nbsp- - КТ368АМ - двумя точками,
&nbsp-&nbsp- - КТ368БМ - одной точкой.
Масса транзистора&nbsp-&nbsp-не более 0,5 г.
Тип корпуса: КТ-26.
Технические условия: аА0.336.025 ТУ.
Основные технические характеристики транзистора КТ368АМ:
• Структура транзистора: n-p-n-
• Рк max - Постоянная рассеиваемая мощность коллектора: 225 мВт-
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 900 МГц-
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 15 В-
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В-
• Iк max - Максимально допустимый постоянный ток коллектора: 30 мА-
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА-
• h31Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 50. ..300-
• Ск - Емкость коллекторного перехода: не более 1,7 пФ-
• Кш - Коэффициент шума транзистора: не более 3,3 дБ на частоте 60 МГц-
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 15 пс

Технические характеристики транзисторов КТ368АМ, КТ368БМ:

Тип
транзистора
Структура Предельные значения параметров при Тп=25°С Значения параметров при Тп=25°С
max
Т
max

max
IК. И.
max
UКЭR max
(UКЭ0 max)
UКБ0 max UЭБ0 max РК max h31э UКЭ
нас.
IКБО f гp. КШ СК СЭ
мА мА В В В мВт В мкА МГц дБ пФ пФ °С °С
КТ368АМ n-p-n 30 60 15 15 4 225 50…450 - 0,5 900 3,3 1,7 3 150 -60…+100
КТ368БМ n-p-n 30 60 15 15 4 225 50…450 - 0,5 900 - 1,7 3 150 -60…+100

Условные обозначения электрических параметров транзисторов:
IК max - максимально допустимый постоянный ток коллектора транзистора.
IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер.
UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю.
UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю.
UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
h31Э - статический коэффициент передачи тока биполярного транзистора.
h31Э - коэффициент передачи тока биполярного транзистора в режиме малого сигнала в схеме с общим эмиттером.
UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
IКБО&nbsp-- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
f гр - граничная частота коэффициента передачи тока.
КШ - коэффициент шума транзистора.
СК - емкость коллекторного перехода.
СЭ - емкость коллекторного перехода.
ТП max&nbsp-- максимально допустимая температура перехода.
Т max&nbsp-- максимально допустимая температура окружающей среды.
