Каковы основные параметры и характеристики транзистора КТ602. Для каких целей он применяется. Какие транзисторы могут служить аналогами КТ602. Как правильно использовать КТ602 в электронных схемах.

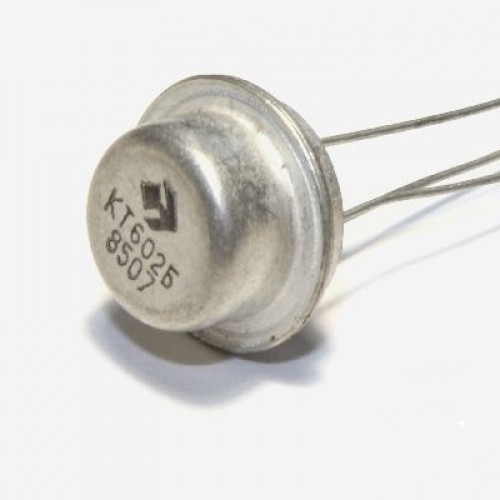

Общие сведения о транзисторе КТ602
Транзистор КТ602 — это кремниевый эпитаксиально-планарный транзистор структуры n-p-n средней мощности. Он относится к семейству высокочастотных транзисторов и предназначен для применения в усилительных и генераторных схемах высокой частоты.
Основные особенности транзистора КТ602:
- Структура n-p-n
- Материал — кремний
- Технология изготовления — эпитаксиально-планарная
- Корпус — металлический, стандартный ТО-39
- Предназначен для работы на высоких частотах (до 150 МГц)
- Средняя мощность рассеивания — 0.85 Вт
Основные электрические параметры КТ602
Рассмотрим ключевые электрические характеристики транзистора КТ602:
- Максимальное напряжение коллектор-база: 120 В
- Максимальное напряжение коллектор-эмиттер: 45 В
- Максимальный ток коллектора: 75 мА
- Статический коэффициент передачи тока: 20-80
- Граничная частота коэффициента передачи тока: не менее 150 МГц
- Емкость коллекторного перехода: не более 4 пФ
- Постоянная рассеиваемая мощность коллектора: 0.85 Вт
Как видно из параметров, КТ602 обладает хорошими высокочастотными свойствами при средней мощности. Это определяет основные области его применения.
Области применения транзистора КТ602
Благодаря своим характеристикам, транзистор КТ602 находит применение в следующих устройствах и схемах:
- Усилители высокой и промежуточной частоты
- Генераторы высокочастотных колебаний
- Преобразователи частоты
- Импульсные схемы
- Коммутационные устройства
- Драйверы светодиодов
КТ602 хорошо подходит для построения выходных каскадов маломощных передатчиков, работающих в диапазоне до 150 МГц. Также он применяется в качестве активного элемента в различных радиолюбительских конструкциях — приемниках, генераторах, усилителях звуковой частоты.
Аналоги транзистора КТ602
При отсутствии КТ602 его можно заменить следующими отечественными и зарубежными аналогами:
- КТ315, КТ3102 — отечественные транзисторы с похожими параметрами
- 2N2222, 2N2369 — популярные зарубежные аналоги
- BC547, BC548 — широко распространенные транзисторы в корпусе TO-92
- 2SC1815 — японский аналог с улучшенными частотными свойствами
При замене следует учитывать, что параметры аналогов могут несколько отличаться от КТ602. Возможно, потребуется небольшая корректировка схемы для оптимальной работы.
Особенности применения КТ602 в схемах
При использовании транзистора КТ602 в электронных устройствах следует учитывать некоторые особенности:
- Необходимо обеспечить хороший теплоотвод, особенно при работе на предельных режимах
- Рекомендуется использовать схему с общим эмиттером для получения максимального усиления
- Для стабилизации рабочей точки желательно применять отрицательную обратную связь по постоянному току
- На высоких частотах следует минимизировать паразитные емкости и индуктивности в схеме
- При работе в ключевом режиме необходимо обеспечить надежное запирание и насыщение транзистора
Соблюдение этих рекомендаций позволит максимально эффективно использовать возможности транзистора КТ602 в различных схемах.
Цоколевка и корпус транзистора КТ602
КТ602 выпускается в стандартном металлическом корпусе ТО-39. Цоколевка транзистора следующая:
- Вывод 1 — эмиттер
- Вывод 2 — база
- Вывод 3 — коллектор (соединен с корпусом)
При монтаже важно правильно определить выводы транзистора. Ошибка в подключении может привести к выходу компонента из строя.
Проверка исправности КТ602
Для проверки работоспособности транзистора КТ602 можно воспользоваться следующими методами:
- Прозвонка мультиметром в режиме «диод» — сопротивление переходов должно быть асимметричным
- Измерение коэффициента усиления с помощью специального тестера транзисторов
- Проверка работы транзистора в реальной схеме усилителя
При обнаружении отклонений от нормальных параметров транзистор следует заменить на исправный.
Заключение
Транзистор КТ602 является надежным компонентом для построения различных высокочастотных устройств средней мощности. Несмотря на свой возраст, он до сих пор находит применение в радиолюбительской практике благодаря доступности и хорошим параметрам. При правильном применении КТ602 способен обеспечить стабильную работу в широком диапазоне частот.
Транзистор КТ602
Скорее всего в вашем браузере отключён JavaScript.
Вы должны включить JavaScript в вашем браузере, чтобы использовать все возможности этого сайта.
(093) 626-46-46 Viber
(096) 626-46-46
(099) 626-46-46
Поиск:
Больше изображений
Транзистор КТ602
Подписаться на оповещения о цене
Транзисторы кремниевые планарные структуры n-p-n.
Предназначены для генерирования и усиления сигналов.
Транзисторы КТ602АМ, КТ602БМ выпускаются в пластмассовом корпусе с жесткими выводами.
Хараткеристики:
Структура транзистора: n-p-n
Постоянная рассеиваемая мощность коллектора: 0,85 Вт
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 150 МГц
Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 120 В
Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В
Максимально допустимый постоянный ток коллектора: 75 мА
Максимально допустимый импульсный ток коллектора: 500 мА
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 70 мкА
Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 50.
..220 (КТ602БМ), 20… 80 (КТ602АМ)Емкость коллекторного перехода: не более 4 пФ
Сопротивление насыщения между коллектором и эмиттером: не более 4 Ом
Транзистор КТ602АМ Количество | 5,75 грн. |
- Описание
Подробности
Транзисторы кремниевые планарные структуры n-p-n.
Предназначены для генерирования и усиления сигналов.
Транзисторы КТ602АМ, КТ602БМ выпускаются в пластмассовом корпусе с жесткими выводами.Хараткеристики:
Структура транзистора: n-p-n
Постоянная рассеиваемая мощность коллектора: 0,85 Вт
Максимально допустимая импульсная рассеиваемая мощность коллектора: 2,8 Вт
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 150 МГц
Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 120 В
Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В
Максимально допустимый постоянный ток коллектора: 75 мА
Максимально допустимый импульсный ток коллектора: 500 мА
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 70 мкА
Емкость коллекторного перехода: не более 4 пФ
Сопротивление насыщения между коллектором и эмиттером: не более 4 Ом
Постоянная времени цепи обратной связи на высокой частоте: не более 300 пс- Отзывы
..220 (КТ602БМ), 20… 80 (КТ602АМ)Кт602 параметры транзистора
Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Замена микрухи UCBN. Помогите опознать деталь.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Аналог транзистора КТ630А
- Расчет предварительных каскадов. Ч.1
- Транзистор КТ602
- Вы точно человек?
- Транзисторы средней мощности
- Кт 602 технические характеристики
- Транзистор КТ602
- Транзистор кт 602 технические характеристики
Аналоги для кт602
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАКИЕ ПАРАМЕТРЫ ТРАНЗИСТОРОВ НУЖНО ЗНАТЬ [РадиолюбительTV 43]
youtube.com/embed/XLJt-0HlU5I» frameborder=»0″ allowfullscreen=»»/>Аналог транзистора КТ630А
Перечень и количество драгметаллов которые можно извлечь из транзистора КТА. Информация из справочников производителей. Справочник содержания драгметаллов золота, серебра, платины и МПГ в транзисторе с указанием его веса которые используются или использовались при производстве в радиотехнике.
Содержание драгоценных металлов в транзисторе КТА. Золото: 0, грамм. Серебро: 0 грамм. Платина: 0 грамм. Палладий: 0 грамм. На основании информации:. Транзистор англ. Обычно используется для усиления, генерации и преобразования электрических сигналов. В общем случае транзистором называют любое устройство, которое имитирует главное свойство транзистора — изменения сигнала между двумя различными состояниями при изменении сигнала на управляющем электроде.
В полевых и биполярных транзисторах управление током в выходной цепи осуществляется за счёт изменения входного напряжения или тока.
Небольшое изменение входных величин может приводить к существенно большему изменению выходного напряжения и тока. Это усилительное свойство транзисторов используется в аналоговой технике аналоговые ТВ, радио, связь и т. В настоящее время в аналоговой технике доминируют биполярные транзисторы БТ международный термин — BJT, bipolar junction transistor.
Другой важнейшей отраслью электроники является цифровая техника логика, память, процессоры, компьютеры, цифровая связь и т. А теперь давайте поговорим о полевых транзисторах. Что можно предположить уже по одному их названию?
Во-первых, поскольку они транзисторы, то с их помощью можно как-то управлять выходным током. Во-вторых, у них предполагается наличие трех контактов. И в-третьих, в основе их работы лежит p-n переход. Что нам на это скажут официальные источники?
Полевыми транзисторами называют активные полупроводниковые приборы, обычно с тремя выводами, в которых выходным током управляют с помощью электрического поля. Определение не только подтвердило наши предположения, но и продемонстрировало особенность полевых транзисторов — управление выходным током происходит посредством изменения приложенного электрического поля, то есть напряжения.
А вот у биполярных транзисторов, как мы помним, выходным током управляет входной ток базы.
Еще один факт о полевых транзисторах можно узнать, обратив внимание на их другое название — униполярные. Это значит, что в процессе протекания тока у них участвует только один вид носителей заряда или электроны, или дырки. Три контакта полевых транзисторов называются исток источник носителей тока , затвор управляющий электрод и сток электрод, куда стекают носители.
Структура кажется простой и очень похожей на устройство биполярного транзистора. Но реализовать ее можно как минимум двумя способами. Поэтому различают полевые транзисторы с управляющим p-n переходом и с изолированным затвором. Любой усилитель, независимо от частоты, содержит от одного до нескольких каскадов усиления. Для того, чтобы иметь представление по схемотехнике транзисторных усилителей, рассмотрим более подробно их принципиальные схемы.

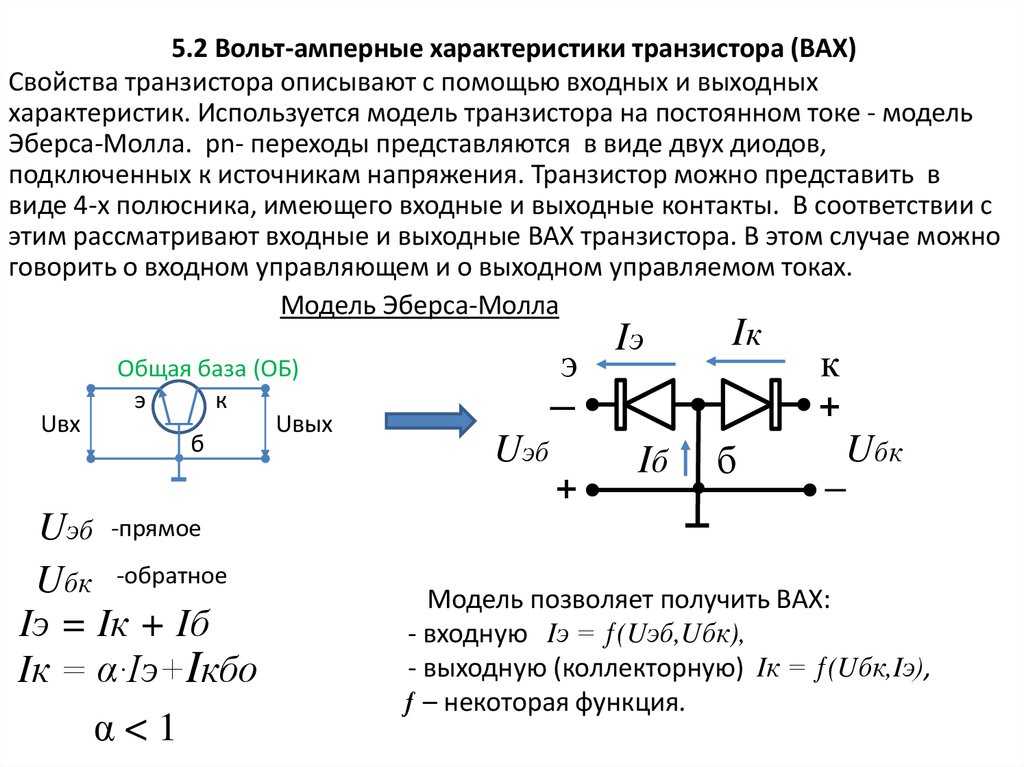

Для включения в схему транзистор должен иметь четыре вывода — два входных и два выходных.
Но транзисторы всех разновидностей имеют только три вывода. Для включения трёхвыводного прибора необходимо один из выводов объединить, и поскольку таких комбинаций может быть только три, то существуют три базовых схемы включения транзистора: Схемы включения биполярного транзистора.
Схемы включения полевого транзистора Полевые транзисторы, как с p-n переходом канальные , так и МОП МДП имеют следующие схемы включения:. Выбор нагрузки транзистора и тока коллектора стока при этом оставляется за разработчиком конечной схемы, в составе которой применяются модуль или микросхема.
Такой подход значительно расширяет рамки применимости модуля или микросхемы за счет небольшого усложнения конечной схемы. Транзисторы с открытым коллектором стоком применяются в логических элементах ТТЛ, микросхемах с мощными ключевыми выходными каскадами, преобразователях уровней, шинных формирователях драйверах и т.
Реже применяется обратное включение — с открытым эмиттером истоком. При подборе аналогов деталей по схемам, всегда возникает вопрос правильного их монтажа на печатной плате.
Цоколевка распиновка транзисторов. Вот сейчас хочу описать и выложить на одной странице цоколевки распиновки всех отечественных транзисторов, чтобы Вас вопрос расположения ножек транзисторов не вводило в заблуждение. Поэтому обычно их называют просто транзисторами.
Поэтому и транзисторы называют одни кремниевыми, другие — : германиевыми. Если у вас есть больше информации о трансформаторе КТА сообщите ее нам мы бесплатно разместим ее на сайте. Купить или продать а также цены на транзистор КТА куплю транзисторы, транзистор цена : Оставьте отзыв или бесплатное объявление о покупке или продаже. Разместите объявление Контакты Реклама. Схема транзистора и схемы включения транзистора. Транзисторные каскады, в зависимости от вариантов подключения транзисторов, подразделяются на: 1 Каскад с общим эмиттером на схеме показан каскад с фиксированным током базы — это одна из разновидностей смещения транзистора.
Для включения трёхвыводного прибора необходимо один из выводов объединить, и поскольку таких комбинаций может быть только три, то существуют три базовых схемы включения транзистора: Схемы включения биполярного транзистора с общим эмиттером ОЭ — осуществляет усиление как по току, так и по напряжению — наиболее часто применяемая схема; с общим коллектором ОК — осуществляет усиление только по току — применяется для согласования высокоимпедансных источников сигнала с низкоомными сопротивлениями нагрузок; с общей базой ОБ — усиление только по напряжению, в силу своих недостатков в однотранзисторных каскадах усиления применяется редко в основном в усилителях СВЧ , обычно в составных схемах например, каскодных.
Маркировка транзисторов — Цветовая и кодовая маркировка транзисторов. Транзисторы справочник — корпуса транзисторов транзисторы справочник — корпуса транзисторов Принцип работы Транзистора. Оставить комментарий Отменить.

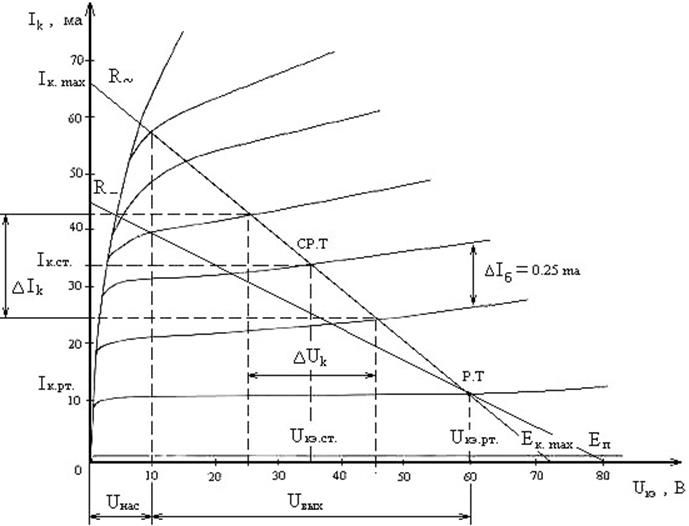

Расчет предварительных каскадов. Ч.1
Васильев , June 8, in Для начинающих. Наверное у большинства присутствующих на форуме накопилось не мало советских тр-ров хотелось бы узнать ваше мнение о возможности их применения. Ведь не выкидывать же их. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Ну если жалко — не выкидывайте, храните. Во всяких там мигалках звонках можно применить.
Аналоги для кт — Аналоги, Поиск аналогов микросхем и транзисторов.
Транзистор КТ602
Регистрация на форуме — это бесплатная процедура, которую нужно пройти всего один раз, чтобы иметь возможность вести диалог в существующих темах, а так-же создавать свои. Автор: Admin-Radiodetali-Sfera. Много доскональных ответов было ранее дано, на старом форуме, просим не игнорировать прочтение и изучение старого форума, это даст возможность побыстрее войти в курс дела.
Перечень радиодеталей, их компонентов и вопросов, рассматривающихся в этой теме. Тема Транзисторы металло-керамика. Транзистор КТ А г. Да, в импортных деталях редко встретишь прилично золота.
Вы точно человек?
Основы электроакустики Путь к качественному звуку. Транзисторы средней мощности. Низко- и среднечастотные. Транзисторы р-n-р ГТ А — И, 10 выпускаются в металлическом корпусе с гибкими ,.
Загрузок:
Транзисторы средней мощности
Драгоценные металлы в транзисторе КТ согласно данных и паспортов-формуляров. Бесплатный онлайн справочник содержания ценных и редкоземельных драгоценных металлов с указанием его веса вида которые используются при производстве электрических радио транзисторов. Содержание драгоценных металлов в транзисторе КТ Если у вас есть интересная информация о транзисторе КТ сообщите ее нам мы самостоятельно разместим ее на сайте. Вопросы справочника по транзисторах которые интересуют наших посетителей : найти аналог транзистора, усилитель на транзисторе, замена транзистора, как проверить транзистор или чем заменить транзистор в схеме, правила включения транзистора,.
Также интересны ваши рекомендации по мощным транзисторам, импортным и отечественным комплектующим, как самостоятельно проверить транзистор,.
Кт 602 технические характеристики
Эта заявка не накладывает на Вас никаких обязательств. Ожидайте предложения от поставщика. Понравился наш сервис? Возвращайтесь к нам снова! Пожалуйста, проверьте свой почтовый ящик и подтвердите заявку, кликнув по присланной в письме ссылке. Электронные компоненты и оборудование Транзисторы Отечественные Ктб. Uкбо макс ,В: Макс.
Драгоценные металлы в транзисторе КТ согласно данных и паспортов- формуляров. Бесплатный онлайн справочник содержания ценных и.
Транзистор КТ602
Выходной каскад предназначен для апгрейда CD проигрывателей Marantz и Philips , выходные каскады которых выполнены на операционных усилителях. Выходной каскад построен на одних из лучших по звучанию кремниевых ВЧ транзисторах КТ включенных по схеме с общей базой. Смещение для КТ организованно на транзисторах BC Siemens , а в блоке питания стоят параллельные стабилизаторы на легендарных германиевых транзисторах П Между КТ и выходным каскадом на таком же, как в блоке питания — германиевом транзисторе П прямая связь, без разделительного конденсатора, а выходной — П нагружен на дроссель Телефункен или Грюндиг, так как винтажная элементная база достается по случаю, в основном с аукционов.
Транзистор кт 602 технические характеристики
ВИДЕО ПО ТЕМЕ: Характеристики транзисторов, 1ч
Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Вместо высоковольтного провода можно использовать обычный, пропустив его через трубку от капельницы. Для выпаивания микросхем в DIP корпусе пользуюсь проверенной технологией. Которая дает неплохие результаты , сохраняя при этом как микросхему так и дорожки печатной платы.
Перечень и количество драгметаллов которые можно извлечь из транзистора КТА. Информация из справочников производителей.
Аналоги для кт602
В радиолюбительской практике не так уж часто возникает необходимость в применении полевых транзисторов, поэтому многие радиолюбители обычно не утруждают себя постройкой приборов для измерения их основных параметров. Между тем современные полевые транзисторы обладают рядом уникальных качеств, которые, при прочих равных условиях, недоступны их биполярным собратьям.
Вспомним лишь некоторые из них: высокое входное сопротивление, большое усиление по мощности, низкий уровень собственных шумов, меньшие искажения формы входного сигнала, отсутствие вторичного теплового пробоя. Даже на заурядных полевых транзисторах серий КП, КПЗ0З, КП можно собрать всевозможные варианты схем маломощных усилителей, генераторов, детекторов, ключей, при этом созданные узлы могут получиться заметно проще, чем узлы с равноценными свойствами, выполненные исключительно с применением биполярных транзисторов. Чтобы эффективно применять усилительные полевые транзисторы в своих конструкциях, кроме максимально допустимых режимов работы, например, таких как максимальные ток стока, рассеиваемая мощность и напряжение сток-исток, желательно знать и другие их основные параметры.
Главная Случайная страница. Как сделать разговор полезным и приятным Как сделать объемную звезду своими руками Как сделать то, что делать не хочется? Как сделать погремушку Как сделать неотразимый комплимент Как сделать так чтобы женщины сами знакомились с вами Как сделать идею коммерческой Как сделать хорошую растяжку ног?
Транзисторный усилитель своими руками
Сейчас в интернете можно найти огромное количество схем различных усилителей на микросхемах, в основном серии TDA.
Они имеют неплохие характеристики, хороший КПД и стоят не так дорого, поэтому и пользуются такой популярностью. Однако на их фоне незаслуженно остаются забытыми транзисторные усилители, которые хоть и сложны в настройке, но не менее интересны.
Схема усилителя
В этой статье мы рассмотрим процесс сборки весьма необычного усилителя, работающего в классе «А» и содержащего всего 4 транзистора. Эта схема была разработана еще в 1969 английского инженера Джона Линсли Худа, несмотря на преклонный возраст, и по сей день остается актуальным.
В отличие от усилителей на микросхемах транзисторные усилители требуют тщательной настройки и подбора транзисторов. Эта схема не исключение, хотя выглядит предельно просто. Транзистор VT1 — входной, PNP структуры. Можно поэкспериментировать с различными маломощными PNP-транзисторами, в том числе и германиевыми, например, МП42. Хорошо зарекомендовали себя в этой схеме в качестве VT1 такие транзисторы, как 2N3906, ВС212, ВС546, КТ361.
Транзистор VT2 — структуры NPN, средней или малой мощности, КТ801, КТ630, КТ602, 2Н697, BD139, 2SC5707, 2SD2165 сюда подходят. Особое внимание следует уделить выходным транзисторам VT3 и VT4, а точнее их коэффициенту усиления. Сюда хорошо подходят КТ805, 2SC5200, 2N3055, 2SC5198. Необходимо подобрать два одинаковых транзистора с максимально близким коэффициентом усиления, при этом он должен быть больше 120. Если коэффициент усиления выходных транзисторов меньше 120, то в транзистор необходимо поставить транзистор с большим коэффициентом усиления (300 и более). драйверная ступень (VT2).
Номиналы усилителя
Некоторые значения на схеме выбраны исходя из напряжения питания схемы и сопротивления нагрузки, некоторые возможные варианты приведены в таблице:
Не рекомендуется поднимать напряжение питания более 40 вольт, могут выйти из строя выходные транзисторы. Особенностью усилителей класса А является большой ток холостого хода, а, следовательно, сильный нагрев транзисторов.
При напряжении питания, например, 20 вольт и токе покоя 1,5 ампера усилитель потребляет 30 ватт независимо от того, поступает сигнал на его вход или нет. При этом на каждом из выходных транзисторов будет рассеиваться по 15 Вт тепла, а это мощность маленького паяльника! Поэтому транзисторы VT3 и VT4 необходимо установить на большой радиатор с использованием термопасты.
Данный усилитель склонен к возникновению самовозбуждений, поэтому на его выходе установлена схема Цобеля: резистор 10 Ом и конденсатор 100 нФ, включенные последовательно между землей и общей точкой выходных транзисторов (данная схема показано на схеме пунктирными линиями).
При первом включении усилителя в разрыв его питающего провода необходимо включить амперметр для контроля тока покоя. Пока выходные транзисторы не прогрелись до рабочей температуры, он может немного поплавать, это вполне нормально. Также при первом включении нужно измерить напряжение между общей точкой выходных транзисторов (коллектор VT4 и эмиттер VT3) и землей, там должно быть половина питающего напряжения.
Если напряжение отличается в большую или меньшую сторону, нужно подкрутить подстроечный резистор R2.
Плата усилителя:
[17 Кб] (cкачиваний: 514)
Плата изготовлена методом ЛУТ.
Усилитель собранный мной
Несколько слов о конденсаторах, входе и выходе. Емкость входного конденсатора в схеме указана 0,1 мкФ, но этой емкости недостаточно. В качестве входа следует поставить пленочный конденсатор емкостью 0,68 — 1 мкФ, иначе возможен нежелательный срез низких частот. Выходной конденсатор С5 следует брать на напряжение не меньше напряжения питания, а с емкостью жадничать не стоит.
Преимущество схемы данного усилителя в том, что он не представляет опасности для динамиков акустической системы, т. к. динамик подключен через разделительный конденсатор (С5), а это значит, что при появлении на выходе постоянного напряжения, например при выходе из строя усилителя динамик остается целым, ведь конденсатор не пропустит постоянное напряжение.
Особенности конструкции дворников. Реле стеклоочистителя ваз газ
В. Шевелев
В современных автомобилях дворники могут работать в двух режимах — непрерывном и пульсирующем, когда между последовательными взмахами щеток следует пауза. Этот второй режим очень удобен при небольшом дожде и мороси. Можно ли оснащать автомобили таким устройством, в котором стеклоочиститель может работать только в одном режиме, а щетки даже при небольших осадках, двигаясь непрерывно, раздражают водителя и преждевременно изнашивают лобовое стекло автомобиля?
Устройство, схема которого представлена на рис. 1, позволяет сделать пульсирующий режим работы стеклоочистителя, оснащенного электроприводом.
Рис. 1. Принципиальная схема управления дворниками
Несимметричный мультивибратор, собранный на транзисторах Т1 и Т2, и ключевой каскад на транзисторе Т3. Нагрузкой ключевого каскада является электромагнитное реле Р1. Контакты Р1/1 этого реле управляют работой электродвигателя стеклоочистителя.
Одновременно с открытием транзистора Т1 открывается и транзистор Т3. При этом срабатывает реле Р1 и включается электродвигатель. Через короткий промежуток времени транзистор Т1, а вслед за ним и транзистор Т3 закрываются, и реле выключается. Однако электродвигатель останется включенным через свои блок-контакты (на схеме не показаны) до окончания цикла движения щеток. Новый цикл начнется при следующем включении транзистора Т1. Длительность паузы между развертками плавно регулируется переменным резистором R3. Длительность паузы можно изменять в пределах 5-40 с.
Прибор смонтирован на печатной плате, показанной на рис. 2.
Рисунок: 2. Печатная плата прибора
Плата размещена под приборной панелью, а ручка резистора R3 выведена на переднюю панель щитка.
В приборе используется реле РЭС-10, паспорт РС4. 524.304. Можно использовать любое подходящее реле с током срабатывания 50-70 мА. Транзисторы Т1-Т3 можно заменить любыми низкочастотными маломощными транзисторами n-p-n.
Переменный резистор R3 типа СП или СТО.
Переключатель, установленный на автомобиле, можно использовать в качестве переключателя B1, сняв перемычку между клеммами 2 и 3 (см. схему).
В положении 2 переключателя В1 стеклоочиститель работает в непрерывном режиме, а в положении 3 в пульсирующем режиме.
Модернизация стеклоочистителей. Автоматический стеклоочиститель.
Ломанович В., Кузьминский А.
Стеклоочистители некоторых современных автомобилей работают постоянно. Однако рационально оснастить стеклоочиститель соответствующим автоматическим устройством, обеспечивающим его периодическое включение и выключение по заданной программе. На рис. 1 представлена схема электронного устройства автоматического включения стеклоочистителей с заданной периодичностью.
Рис. 1. Принципиальная схема устройств автоматического включения дворников
Мультивибратор на транзисторах Т1 и Т2 формирует прямоугольные импульсы, которые поступают на базу транзистора Т3, в коллекторной цепи которого подключено электромагнитное реле Р1.
Длительность импульсов, поступающих на вход транзистора Т3, изменяется от 1 до 30 с в зависимости от положения ползунка переменного резистора R2, при этом соответственно изменяется и период срабатывания реле Р1. Нормально замкнутые контакты 1Р1 и 2Р1 реле Р1 включены параллельно и служат для управления электродвигателем стеклоочистителя.
При подключении электронного автомата к штатному стеклоочистителю необходимо отсоединить клемму «3» от шасси, чтобы в дальнейшем контакты 1Р1 и 2Р1 реле Р1 (см. рис. 1) можно было подключить к точке «3» » и шасси (общий минус). При этом возможна работа стеклоочистителя в обычном (неавтоматическом) режиме.
После включения электронного устройства срабатывает реле Р1 и контакты 1Р1 и 2Р1 разрывают цепь питания электродвигателя стеклоочистителя через 0,3-0,5 с после замыкания тумблера В1. Время, в течение которого электродвигатель выключен, зависит от длительности управляющих импульсов, поступающих на базу транзистора Т3 от мультивибратора (см.
рис. 1).
После окончания паузы замыкаются контакты реле Р1 и начинает работать дворник. Переменным резистором R2 можно изменять длительность паузы. Как и в непрерывном режиме, автостоп выключает электродвигатель только после того, как щетки стеклоочистителя займут исходное положение на лобовом стекле.
Обратите внимание, что электронный автомат позволяет использовать стеклоочиститель в любом из режимов непрерывной работы (с низкой или высокой скоростью движения щеток). В случае выхода из строя электронного блока стеклоочиститель остается работоспособным в штатном режиме.
Вместо переменного резистора R2 можно установить малогабаритный переключатель на 2-5 рабочих положений (например, кулачковый переключатель ПКМ), коммутирующий несколько постоянных резисторов. Их сопротивление подбирается таким образом, чтобы получить нужную продолжительность паузы между включениями моторчика стеклоочистителя.
На рис. 2 представлена схема установки электронного блока на автомобиль «Москвич».
Рис. 2. Схема установки электронного блока на автомобиль «Москвич»
Выбор программы работы стеклоочистителей осуществляется с помощью пятипозиционного многополюсного кулачкового переключателя типа ПКМ9-1 (В1-В9), который устанавливается на приборной доске водителя. Первоначально, как показано на рис. 2, все контакты ПКМ9-1 разомкнуты, его рукоятка находится в первом положении и дворник не работает. Во втором положении переключателя переключатель В1 замкнут и стеклоочиститель начинает работать в непрерывном режиме с медленным движением щеток по лобовому стеклу. На третьей позиции ПКМ9-1, кроме В1, замкнуты выключатели В2 и В3. Дополнительное сопротивление Rд цепи обмотки возбуждения ОВ2 электродвигателя закорачивается, и дворник переводится на второй непрерывный режим с ускоренным движением щеток. В четвертом положении переключателя ПКМ9-1 выключатели В1, В2 и ВЗ разомкнуты, а В4, В6, В8 замкнуты. При этом подается питание на электронный блок и устанавливается первый автоматический режим с паузами в 5 секунд между включением мотора стеклоочистителя.
На пятой позиции ПКМ9-1 установлен второй автоматический режим с паузами 10 секунд между дворниками (В4, В6 и В8 открыты, В5, В7 и В9 закрыты).
Все постоянные резисторы типа МЛТ-0,5. Переменный резистор R2 может быть типа СП3-6, СП3-13 или СПО-0,5. Электролитические конденсаторы С1 и С2 типа К50-6 или ЭМ, С3 — типа МБМ или БМ. В качестве транзисторов Т1 и Т2 могут быть использованы маломощные низкочастотные транзисторы типа П13-П16, МП39-МП42 и другие, а в качестве Т3 — транзисторы типа МП25-МП26 с любыми буквенными индексами. Перед установкой ПКМ9Выключатель -1 необходимо разобрать и установить кулачки так, чтобы они обеспечивали замыкание и размыкание выключателей В1-В9 в указанной выше последовательности. Реле электромагнитное Р1, тип РЭС-9, паспорт РС4.524.202 или РЭС-6, паспорт РФО.452.106.
Наладка стеклоочистителя в основном сводится к подбору значения сопротивления резистора R3, т.е. времени, в течение которого контакты 1Р1 и 2Р1 реле Р1 остаются замкнутыми при работе устройства в автоматическом режиме.
Это время не должно превышают полный ход щеток стеклоочистителя (вперед-назад) на большую скорость, которая составляет 0,8-1 с.
Реле таймера стеклоочистителя
Коротаев Г.
Многие старые автомобили не оборудованы таймером прерывистого режима работы стеклоочистителей, что создает неудобство в их эксплуатации. У современных автомобилей такие устройства уже есть, однако они рассчитаны только на время одной паузы и возможности ее регулировки в зависимости от дорожных условий не предусмотрено. Ниже представлена простая схема реле времени, сборка которой доступна даже начинающему радиолюбителю. За счет применения однопереходного транзистора прибор имеет независимое время срабатывания от изменения напряжения питания и температуры окружающей среды. На рис. 1 представлена схема включения прерывателя У1 в цепь электродвигателя стеклоочистителя У2 через тумблер с нейтральным средним положением В1.
Рис. 1. Подключение автоматического выключателя к цепи двигателя
Рис.
2. Принципиальная схема реле времени на однопереходном транзисторе.
Вместо тумблера B1 можно использовать два переключателя по отдельности для непрерывной и прерывистой работы.
Выключатель работает следующим образом. При установке тумблера В1 в положение «Прерывание» практически все напряжение питания подается на реле времени. В это время щетки стеклоочистителя находятся в исходном положении, а контакты концевого выключателя В2, управляемого электродвигателем М1, разомкнуты. Конденсатор С1 начинает заряжаться через резисторы R2 и R3 (рис. 2).
Постоянная времени цепи R2 R3 C1 определяет время паузы. Когда напряжение на конденсаторе С1 достигнет рабочего напряжения транзистора Т1 (по истечении времени паузы), импульс С этого транзистора через резистор R5 пойдет на управляющий электрод тиристора D2 и откроет его. Двигатель М1 начинает вращаться и замыкает контакты концевого выключателя В2. Во время рабочего хода двигателя, пока щетки не вернутся в исходное положение, контакты В2 остаются замкнутыми.
В этот период конденсатор С1 разряжается через резистор R1 и диод D1. Когда щетки возвращаются в исходное положение, контакты В2 размыкаются, двигатель М1 останавливается, и весь цикл повторяется снова. Конденсатор С2 служит для повышения помехоустойчивости реле времени.
При указанных на схеме номиналах элементов R2, R3 и С1 время паузы может варьироваться от 1-2 до 5-7 с. Для увеличения времени паузы до 10-15 с необходимо увеличить сопротивление резистора К2 до 100 кОм.
На рис. 3 представлена схема реле времени на основе транзисторного аналога однопереходного транзистора.
Рис. 3. Принципиальная схема реле времени на транзисторном аналоге однопереходного транзистора
Резисторы любого типа могут быть использованы в схеме, конденсаторы С1, С2 — электролитические, типа К50-6, К52-1, К52-2, К53-1, ЭТО и др., диод Д1 — кремниевый, типа Д219 , Д220, Д223, КД503, КД504, КД510 и др. Тиристор Д2 — типа КУ201 или КУ202 с любым буквенным индексом.
Однопереходный транзистор Т1 (см. рис. 2) — типа КТ117 с любым буквенным индексом. Транзистор Т1 (см. рис. 3) — типа МП106 или МП116, транзистор Т2 — типа МПИ102. МП103, МП113, КТ315, КТ342, КТ602 или КТ603.
Конструктивно реле времени размещено в небольшой коробке, устанавливаемой за приборной панелью автомобиля так, чтобы водитель имел доступ к рукоятке переменного резистора R2. Схематический чертеж платы реле показан на рис. 4.9.0003
Рис. 4. Плата реле времени:
а — размещение деталей схемы реле на однопереходном транзисторе; б — размещение деталей релейной схемы на транзисторном аналоге; в-печатная разводка схемы реле на однопереходном транзисторе; г — печатный монтаж схемы реле на транзисторе аналог
Стеклоочиститель, принцип работы, ремонт
Стеклоочиститель включается выключателем 9 (рис. 336), расположенным за блоком выключателей на облицовке приборной панели. В зависимости от положения кнопки-переключателя возможны два режима работы стеклоочистителя: непрерывный и прерывистый.
Непрерывная работа стеклоочистителя достигается при полном нажатии клавиши. В этом случае ток поступает от выходного аккумулятора или генератора клещей через якорную обмотку электродвигателя, минуя реле стеклоочистителя. Электродвигатель работает с постоянной скоростью, а щетки качаются с частотой 50-60 циклов в минуту.
Прерывистый режим работы стеклоочистителя достигается с помощью реле РС514, которое включается при нахождении ключа выключателя 9 в среднем положении. Как и в предыдущем случае, ток от токоизмерительного генератора течет так же к штекеру L выключателя 9. Тогда путь тока следующий: штекер V выключателя 9 — катушка электромагнита реле и параллельно через добавочный резистор — контакты выключателя реле — биметаллическая пластина выключателя — штекеры 1 и D выключателя 9 — масса.
Под действием тока, протекающего по катушке электромагнита реле, якорь притягивается к сердечнику и замыкает нижние контакты реле. Через них начинает протекать ток, питающий якорную обмотку электродвигателя и он начинает вращаться.
При этом по обмотке реле-выключателя протекает ток. Этот ток нагревает обмотку прерывателя. Биметаллическая пластина изгибается от нагрева, и контакты прерывателя размыкаются, отключая питание обмотки электромагнита. Якорь реле возвращается в исходное положение. Нижние контакты реле размыкаются, а верхние замыкаются, прерывая подачу питания на электродвигатель. Мотор останавливается.
Рис. 336. Электрическая схема включения стеклоочистителя: а — на автомобиле ВАЗ-2101 с электродвигателем МЭ-241; б — на автомобилях ВАЗ-21011 и ВА3-2103 1 — электродвигатель стеклоочистителя; 1 — реле стеклоочистителя; 3 — генератор; 4 — аккумуляторная батарея; 5 и 6 — предохранители; 7 — замок зажигания; 8 — выключатель наружного освещения; 9 — переключатель стеклоочистителя; 10, 11 и 12 — контакты выключателя электродвигателя; 13 — выключатель стеклоочистителя в насосе омывателя ветрового стекла
Обозначение цвета провода: В — белый; BCH — белый с резкой полосой; Г — синий; МС — синий с черной полосой; Ф — желтый; Ж – желтый с черной полосой; /(- красный; Кор — коричневый; Р — розовый; Ч — черный
Поскольку ток больше не протекает через обмотку выключателя, она охлаждается биметаллической пластиной.
Пластина принимает прежнюю форму и контакты прерывателя замыкаются, включая питание обмотки электромагнита. Описанный цикл повторяется вновь с частотой 9-17 раз в минуту.
За один цикл щетки совершают один двойной ход и останавливаются в нижнем положении. В начальный момент включения стеклоочистителя на прерывистый режим, пока биметаллическая пластина прерывателя еще не нагрелась, щетки могут совершать до четырех непрерывных двойных ходов.
Стеклоочиститель выключается после перевода ключа выключателя 9 в исходное положение. При этом ток на обмотку якоря электродвигателя подается от штекера Б блока предохранителей через замкнутые контакты 10 и 12 выключателя двигателя. В момент, когда щетки стеклоочистителя перейдут в нижнее положение, выступ кулачка червячной передачи редуктора разомкнет контакты 10 и 12 и отключит питание обмотки якоря. Якорь двигателя остановится, а щетки стеклоочистителя останутся в нижнем положении.
Ремонт стеклоочистителя заключается в основном в выпрямлении деформированных тяг и рычагов рычажной системы или замене их новыми.
Неисправный двигатель рекомендуется заменить новым. Из ремонтных работ на электродвигателе допускается только замена шестерни и чистка коллектора.
Стеклоочиститель снимается с моторного отсека в следующем порядке:
Снять щетки с рычагами, отсоединить провода от аккумулятора и от мотора стеклоочистителя;
Отвернуть гайки осей рычагов с установочными втулками и гайки крепления кронштейна электродвигателя и снять двигатель в сборе с рычажной системой.
На верстаке снимите рычажную систему с электродвигателя. Установка производится в порядке, обратном снятию.
Для разборки мотора стеклоочистителя открутите винты крепления крышки редуктора и снимите ее вместе с панелью. Затем отверните винты крепления корпуса редуктора к корпусу электродвигателя и разъедините их. Снимите якорь двигателя.
Для снятия шестерни с электродвигателя МЭ-241 необходимо отвернуть кривошипную гайку, снять стопорное кольцо с оси и вынуть ось с шестерней и шайбами из картера. Для снятия шестерни электродвигателя МЭ-241 А необходимо отвернуть гайку крепления шестерни и снять ее с оси.
После разборки продуть внутренние полости электродвигателя сжатым воздухом для удаления отложений угольной пыли и проверить состояние щеток и коллектора. Щетки должны свободно перемещаться в щеткодержателях без заеданий, а пружины должны быть целыми и иметь достаточную упругость. Коллектор необходимо очистить мелкозернистой абразивной тканью, а затем протереть чистой тканью, слегка смазанной вазелином. Если коллектор сильно прогорел или изношен, то электродвигатель лучше заменить на новый. Проверить наличие следов заедания на шейках вала якоря. При необходимости зачистите их мелкозернистой наждачной бумагой.
При сборке щетки следует отводить от коллектора, чтобы не сломать их и не повредить края. При сборке электродвигателя МЭ-241 вставлять якорь в корпус необходимо с особой осторожностью, избегая ударов якоря о полюса, чтобы не сломать их.
После сборки необходимо проверить электродвигатель на стенде.
Схема подключения стеклоочистителя и омывателя
Стеклоочиститель состоит из мотор-редуктора, рычагов и щеток («дворников»). Электродвигатель очистителя двухщеточный, с возбуждением от постоянных магнитов, односкоростной. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель. (неисправность стеклоочистителя)
Щетки стеклоочистителя
Длина щеток («стеклоочистителей») переднего (как левого, так и правого) 330 мм
Длина щетки заднего стеклоочистителя (стекло двери багажника) — 305 мм .
()
«Дворники» необходимо периодически мыть теплой водой с мылом для обеспечения их качественной работы. При ухудшении качества очистки стекла замените щетки.
Для этого поднимите рычаг со щеткой для стекла…
Нажав на защелку, снимите щетку с поводка рычага.
То же самое проделываем с остальными кистями.
Технические характеристики электродвигателя стеклоочистителя
Очиститель имеет два режима работы — непрерывный и прерывистый; они активируются правым подрулевым переключателем. Повторно-кратковременный режим работы обеспечивается реле типа RS-514 крепится двумя гайками к передней левой боковине (заменяет реле стеклоочистителя) … Реле должно обеспечивать 9–17 пусков двигателя в минуту при температуре от –20 до 50 °С и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут совершать до четырех непрерывных двойных ходов.) Сопротивление обмотки соленоида реле — (66±2) Ом, обмотки прерывателя — (23±1) Ом.
Стеклоомыватель состоит из пластмассового бачка с электронасосом, установленного в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов. (неисправность стеклоомывателя)
Омыватель включается потянув на себя правый подрулевой переключатель (нефиксированное положение). Если насос неисправен, его заменяют. Забитые сопла можно продуть назад или прочистить леской или тонкой иглой.
Для очистки лобового стекла автомобиля ВАЗ 2108 используется стеклоочиститель с электродвигателем. Стеклоочиститель ВАЗ-2108 (2109) состоит из электродвигателя с редуктором и тяговой системы. Электродвигатель состоит из статора с постоянными магнитами и якоря с удлиненным валом, на конце которого нарезан винт (червяк). К электродвигателю со стороны коллектора присоединен редуктор, состоящий из косозубого колеса, находящегося в зацеплении с червяком на конце вала якоря.
Шестерня расположена на валу, к которому крепятся рычаги. С противоположной стороны вала на шестерне имеется кулачок, который приводит в действие подвижный контакт, обеспечивающий остановку щеток в крайнем положении. В последнее время в редуктор ставят еще и термопредохранитель для предотвращения возгорания электродвигателя при заклинивании или замерзании щеток. Переключение режимов работы стеклоочистителя осуществляется подрулевым переключателем, а его работа — в прерывистом режиме реле стеклоочистителя.
Если стеклоочиститель ВАЗ-2108 не работает во всех режимах, необходимо проверить предохранитель №5 и состояние коробки передач. Когда электродвигатель работает, а щетки не двигаются, неисправен редуктор. На шестерне срезаны зубья и червяк вала не входит в зацепление с шестерней или шлицы вала-шестерни, на которые надет кривошип, срезаны. Если предохранитель исправен, проверьте контрольной лампой наличие напряжения на оранжевом проводе, подходящем к разъему электродвигателя. При отсутствии питания проверьте состояние контактов 10 разъема 11 на монтажном блоке (находится сверху монтажного блока) и целостность проводов. Часто из-за попадания влаги контакты 10 и 18 вывода 11 подвержены коррозии. Если на клемме 18 нет питания, то неисправен термопредохранитель или нарушен контакт в разъеме электродвигателя стеклоочистителей. Для устранения этой неисправности необходимо заменить неисправный предохранитель или замкнуть его накоротко; в этом случае необходимо учитывать возможность перегорания электродвигателя при заклинивании или замерзании щеток. При наличии питания переведите переключатель в положение постоянной работы и проверьте наличие напряжения на синем или сине-оранжевом проводе разъема двигателя. При наличии питания необходимо проверить наличие минуса на разъеме. Если схема исправна, скорее всего неисправен якорь двигателя. При отсутствии питания проверьте состояние контактов соединительных колодок клемм 10, 15, 16, 18 и 9.блока 11 и клемм 11, 18, 19 и 20 блока 3 монтажного блока, целостность проводов и выключателя. Для этого необходимо проверить наличие питания на клеммах выключателя по приведенной ниже схеме. При отсутствии питания на клемме 53а (провод желтый с белым) проверьте цепь, разъем двигателя, провод желтый с белой полосой, клемму 18 колодки 11, клемму 11 колодки 3, клемму 53а разъема выключателя. Если есть питание на 53а, но нет питания на клеммах переключателя, замените переключатель. Если схема подключения электродвигателя правильная, а стеклоочиститель не работает, неисправен электродвигатель.
Если предохранитель перегорает сразу после установки при включенном зажигании, то имеет место короткое замыкание желто-черного провода, идущего к моторам стеклоочистителей и омывателей. Если он сгорает после включения стеклоочистителя, то в проводах, идущих от выключателя к электродвигателю, замыкание или перегорел якорь двигателя.
Когда стеклоочиститель не работает в прерывистом режиме, скорее всего неисправно реле стеклоочистителя. Если в прерывистом режиме щетки останавливаются и двигаются рывками, то контакты в редукторе подгорели.
Если не работает дворник на малых оборотах и в прерывистом режиме, то есть обрыв цепи от вывода 18 блока Ш9 на электродвигатель. Также возможен износ щеток электродвигателя.
Схема стеклоочистителя ВАЗ-2108 (2109).
Страница 1 из 3
Комплект стеклоочистителя состоит из мотор-редуктора (электродвигатель с редуктором), рычагов и щеток. Движение кистей параллельное. Электродвигатель очистителя возбуждается от постоянных магнитов, трехщеточный, с двумя скоростями вращения.
Для защиты электродвигателя от перегрузок при примерзании щеток к стеклу или большом сопротивлении их движению в очистителе установлен термобиметаллический предохранитель
Р есть. |
Рис.1 Схема включения очистителя и омывателя лобового стекла: 1 — электродвигатель омывателя лобового стекла; 2 — электродвигатель стеклоочистителя; 3 — монтажный блок; 4 — замок зажигания; 5 — реле разгрузки замка зажигания; 6 — переключатель очистителя и омывателя ветрового стекла; КЗ — реле стеклоочистителя; А — к источникам питания; Б — порядок условной нумерации штекеров в блоке электродвигателя очистителя
Схема включения очистителя представлена на рис. 1. Пылесос имеет три режима работы I — режим — прерывистый, осуществляется в положениях II и III рычага переключателя 3 Этот режим обеспечивается электронным реле К3 тип 525 3747 устанавливается в монтажный блок. Это реле также включает электродвигатель стеклоочистителя (малая скорость) при включении омывателя ветрового стекла II — режим — постоянный, с малой скоростью движения щеток, осуществляется в положении IV рычага переключателя 6. При этом случае напряжение питания подается на щетку электродвигателя, находящегося в геометрической нейтральности III — режим — постоянный, с высокой скоростью движения щеток имеет место в положении V рычага переключателя 6. При этом, напряжение питания подается на щетку, смещенную от геометрической нейтрали. Реле служит для разгрузки контактов замка зажигания
