Каковы основные параметры транзистора КТ808. Для чего используется этот транзистор. Какие есть аналоги КТ808. Как правильно подключить транзистор КТ808 в схему.
Общая характеристика транзистора КТ808

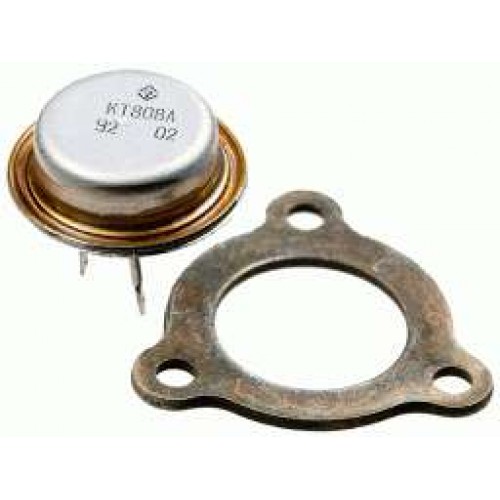

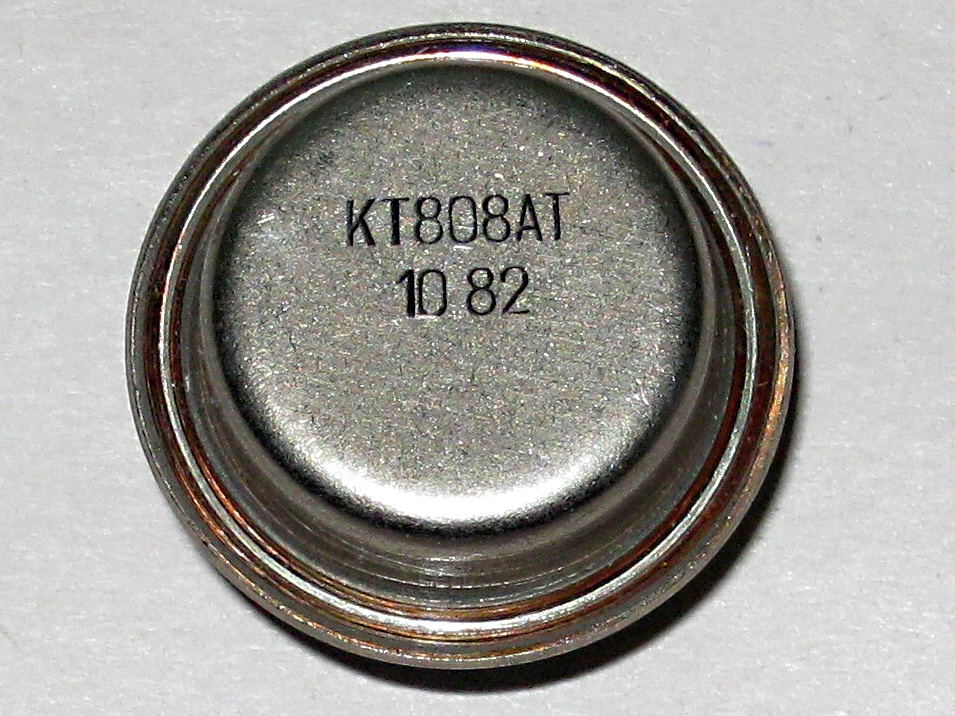

Транзистор КТ808 — это кремниевый биполярный транзистор структуры n-p-n. Он относится к семейству мощных низкочастотных транзисторов и выпускается в металлостеклянном корпусе с жесткими выводами. КТ808 предназначен для работы в ключевых схемах, генераторах строчной развертки и электронных регуляторах напряжения.
Основные особенности транзистора КТ808:
- Структура n-p-n
- Мощный низкочастотный транзистор
- Металлостеклянный корпус
- Применяется в ключевых схемах и генераторах развертки
- Имеет несколько модификаций (КТ808А, КТ808АМ, КТ808БМ и др.)
Основные электрические параметры КТ808
Транзистор КТ808 характеризуется следующими ключевыми параметрами:
- Максимальное напряжение коллектор-эмиттер: от 70 до 120 В (зависит от модификации)
- Рассеиваемая мощность: 50-60 Вт (с радиатором)
- Коэффициент усиления по току: 10-150
- Граничная частота коэффициента передачи тока: 7,5-8 МГц
Как видим, КТ808 способен работать при довольно высоких напряжениях и токах, что позволяет использовать его в мощных схемах. При этом он имеет относительно низкую граничную частоту, что ограничивает его применение в высокочастотных цепях.
Модификации транзистора КТ808
Транзистор КТ808 выпускается в нескольких модификациях, различающихся своими параметрами:
- КТ808А — базовая модель
- КТ808АМ — улучшенная версия с повышенной мощностью рассеивания
- КТ808БМ — версия с пониженным напряжением коллектор-эмиттер
- КТ808ВМ — версия для работы при еще меньших напряжениях
- КТ808ГМ — модификация для низковольтных схем
Выбор конкретной модификации зависит от требований схемы. Например, если нужна работа при высоких напряжениях, подойдет КТ808А или КТ808АМ. Для низковольтных схем оптимальным будет КТ808ГМ.
Области применения транзистора КТ808
Благодаря своим характеристикам, транзистор КТ808 нашел широкое применение в различных электронных устройствах:
- Ключевые схемы в импульсных источниках питания
- Генераторы строчной развертки в телевизорах и мониторах
- Электронные регуляторы напряжения
- Выходные каскады усилителей низкой частоты
- Мощные драйверы электродвигателей
Где еще можно встретить КТ808? Этот транзистор часто используется в бытовой и промышленной электронике, автомобильных системах, аудиотехнике. Его универсальность и надежность сделали его популярным выбором для многих разработчиков электронных устройств.
Особенности подключения КТ808 в схему
При использовании транзистора КТ808 в электронных схемах важно учитывать следующие моменты:
- Необходимость использования радиатора для отвода тепла при работе на больших мощностях
- Правильный выбор напряжения смещения базы для обеспечения оптимального режима работы
- Учет максимально допустимых значений тока и напряжения для конкретной модификации
- Использование защитных цепей для предотвращения пробоя при работе с индуктивной нагрузкой
Как правильно подключить КТ808? Типовая схема включения предполагает подачу управляющего сигнала на базу, подключение коллектора к нагрузке, а эмиттера — к общему проводу или источнику отрицательного напряжения (в схемах с общим эмиттером).
Аналоги транзистора КТ808
При необходимости замены КТ808 можно использовать следующие отечественные и зарубежные аналоги:
- КТ808А: 2N4913, 2N4914, 2SD201
- КТ808АМ: 2SC1619A, 2SD867
- КТ808БМ: 2N6374, 2SC1618
- КТ808ГМ: 2N6372, 2N6373
Важно отметить, что при замене транзистора необходимо тщательно сравнивать параметры аналога с оригинальным КТ808, чтобы обеспечить корректную работу схемы. Особое внимание следует уделять максимальным значениям напряжения и тока, а также частотным характеристикам.
Преимущества и недостатки КТ808
Как и любой электронный компонент, транзистор КТ808 имеет свои сильные и слабые стороны:
Преимущества:
- Высокая надежность и стабильность параметров
- Способность работать при больших токах и напряжениях
- Хорошие характеристики в ключевом режиме
- Доступность и низкая стоимость
Недостатки:
- Относительно низкая граничная частота
- Необходимость использования радиатора при работе на высоких мощностях
- Чувствительность к статическому электричеству
Несмотря на некоторые ограничения, КТ808 остается популярным выбором для многих применений благодаря своей надежности и хорошим характеристикам в области низких частот и высоких мощностей.
Транзисторы КТ808, 2Т808А — кремниевые, мощные,
низкочастотные, структуры — n-p-n. Наиболее важные параметры. Постоянная рассеиваемая мощность(Рк т max ): Максимальное напряжение коллектор — эмиттер: У транзисторов КТ808А, КТ808АМ, — 120 в, пульсирующее — 250 в. Максимальное напряжение эмиттер — база — 4 в. Максимальный ток коллектора — импульсный 10 А. Коэффициент передачи тока: Обратный ток эмиттера при напряжении эмиттер-база 4в не более — 50 мА. Напряжение насыщeния база эмиттер при токе коллектора 6 А. и токе базы 0,6 А — не более — 2,5 В. Граничная частота передачи тока: Зарубежные аналоги транзисторов КТ808. КТ808А — 2N4913, 2N4914, 2SD201. На главную страницу Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт «Электрика это просто». |
Транзистор КТ808 — DataSheet
Перейти к содержимому
Цоколевка транзистора КТ808 | Цоколевка транзистора КТ808-1 |
Цоколевка транзистора КТ808-3 | Цоколевка транзистора КТ808М |
| Параметр | Обозначение | Маркировка | Условия | Значение | Ед. изм. |
| Аналог | КТ808АМ | 2SC1116 *2, 2N5633, MJ4247, KDY56 *2, BD550 *2, 2SC519A *2, КТС1617 *2, 2SC1617 *2, 2SD214, 2SD203 *2 | |||
| КТ808БМ | BDX95, BDW21C *2, 2N5758 *2, 181Т2А *2, KDY24 *2, SDT7733 *2, 2N3446, 2SC1619 *2 | ||||
| КТ808ВМ | MJ2841, BD313, 2N5878, BDX93, BDW21B *2, 2N5874 *2, SDT7732, BDY17 *2 | ||||
| КТ808ГМ | 2N5877, BD311, MJ2840, BDX91, BDW21A *2, KDY23 *2 | ||||
| КТ808А3 | BD955, BDT41C *2 | ||||
| КТ808Б3 | BD245C, BD303B *2, NTC2334 *2, BDX77 *2, NTD569 *2, BD501В, 2N5496 *2, 2N5497 *2, BDT *2, 2N6131 *2, BD245B *2 | ||||
| Структура | — | n-p-n | |||
| Максимально допустимая постоянная рассеиваемая мощность коллектора | PK max,P*K, τ max,P**K, и max | КТ808А | — | 50* | Вт |
| КТ808А1 | — | 70* | |||
| КТ808Б1 | — | 70* | |||
| КТ808В1 | — | 70* | |||
| КТ808Г1 | — | 70* | |||
| КТ808А3 | — | 70* | |||
| КТ808Б3 | — | 70* | |||
| КТ808АМ | 50 °С | 60* | |||
| КТ808БМ | 50 °С | 60* | |||
| КТ808ВМ | 50 °С | 60* | |||
| КТ808ГМ | 50 °С | 60* | |||
| Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером | fгр, f*h31б, f**h31э, f***max | КТ808А | — | ≥7. 2 | МГц |
| КТ808А1 | — | ≥8 | |||
| КТ808Б1 | — | ≥8 | |||
| КТ808В1 | — | ≥8 | |||
| КТ808Г1 | — | ≥8 | |||
| КТ808А3 | — | ≥8 | |||
| КТ808Б3 | — | ≥8 | |||
| КТ808АМ | — | ≥8 | |||
| КТ808БМ | — | ≥8 | |||
| КТ808ВМ | — | ≥8 | |||
| КТ808ГМ | — | ≥8 | |||
| Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера | UКБО проб. , U*КЭR проб., U**КЭО проб. | КТ808А | 200 имп. | 120* | В |
| КТ808А1 | — | 130* | |||
| КТ808Б1 | — | 100* | |||
| КТ808В1 | — | 80* | |||
| КТ808Г1 | — | 70* | |||
| КТ808А3 | — | 130 | |||
| КТ808Б3 | — | 100 | |||
| КТ808АМ | 250 имп. | 130* | |||
| КТ808БМ | 160 имп. | 100* | |||
| КТ808ВМ | 150 имп. | 80* | |||
| КТ808ГМ | 80 имп. | 70* | |||
| Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора | UЭБО проб., | КТ808А | — | 4 | В |
| КТ808А1 | — | 5 | |||
| КТ808Б1 | — | 5 | |||
| КТ808В1 | — | 5 | |||
| КТ808Г1 | — | 5 | |||
| КТ808А3 | — | 5 | |||
| КТ808Б3 | — | 5 | |||
| КТ808АМ | — | 5 | |||
| КТ808БМ | — | 5 | |||
| КТ808ВМ | — | 5 | |||
| КТ808ГМ | — | 5 | |||
| Максимально допустимый постоянный ток коллектора | IK max, I*К , и max | КТ808А | — | 10 | А |
| КТ808А1 | — | 10 | |||
| КТ808Б1 | — | 10 | |||
| КТ808В1 | — | 10 | |||
| КТ808Г1 | — | 10 | |||
| КТ808А3 | — | 10(15*) | |||
| КТ808Б3 | — | 10(15*) | |||
| КТ808АМ | — | 10 | |||
| КТ808БМ | — | 10 | |||
| КТ808ВМ | — | 10 | |||
| КТ808ГМ | — | 10 | |||
| Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера | IКБО, I*КЭR, I**КЭO | КТ808А | 120 В | ≤3* | мкА |
| КТ808А1 | 130 В | ≤2* | |||
| КТ808Б1 | 100 В | ≤2* | |||
| КТ808В1 | 80 В | ≤2* | |||
| КТ808Г1 | 70 В | ≤2* | |||
| КТ808А3 | 130 В | ≤2* | |||
| КТ808Б3 | 100 В | ≤2* | |||
| КТ808АМ | 120 В | ≤2* | |||
| КТ808БМ | 100 В | ≤2* | |||
| КТ808ВМ | 100 В | ≤2* | |||
| КТ808ГМ | 70 В | ≤2* | |||
| Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером | h21э, h*21Э | КТ808А | 3 В; 6 А | 10…50* | |
| КТ808А1 | 3 В; 2 А | 20. .125 | |||
| КТ808Б1 | 3 В; 2 А | 20..125 | |||
| КТ808В1 | 3 В; 2 А | 20..125 | |||
| КТ808Г1 | 3 В; 2 А | 20..125 | |||
| КТ808А3 | 3 В; 2 А | 20..125 | |||
| КТ808Б3 | 3 В; 2 А | 20..125 | |||
| КТ808АМ | 3 В; 2 А | 20..125* | |||
| КТ808БМ | 3 В; 2 А | 20..125* | |||
| КТ808ВМ | 3 В; 2 А | 20..125* | |||
| КТ808ГМ | 3 В; 2 А | 20..125* | |||
| Емкость коллекторного перехода | cк, с*12э | КТ808А | 10 В | ≤500 | пФ |
| КТ808А1 | 10 В | ≤500 | |||
| КТ808Б1 | 10 В | ≤500 | |||
| КТ808В1 | 10 В | ≤500 | |||
| КТ808Г1 | 10 В | ≤500 | |||
| КТ808А3 | 100 В | ≤500 | |||
| КТ808Б3 | 100 В | ≤500 | |||
| КТ808АМ | 100 В | ≤500 | |||
| КТ808БМ | 100 В | ≤500 | |||
| КТ808ВМ | 100 В | ≤500 | |||
| КТ808ГМ | 100 В | ≤500 | |||
| Сопротивление насыщения между коллектором и эмиттером | rКЭ нас, r*БЭ нас, К**у. р. | КТ808А | — | — | Ом, дБ |
| КТ808А1 | — | ≤0.33 | |||
| КТ808Б1 | — | ≤0.33 | |||
| КТ808В1 | — | ≤0.33 | |||
| КТ808Г1 | — | ≤0.33 | |||
| КТ808А3 | — | — | |||
| КТ808Б3 | — | — | |||
| КТ808АМ | — | ≤0.33 | |||
| КТ808БМ | — | ≤0.33 | |||
| КТ808ВМ | ≤0.33 | ||||
| КТ808ГМ | — | ≤0.33 | |||
| Коэффициент шума транзистора | Кш, r*b, P**вых | КТ808А | — | — | Дб, Ом, Вт |
| КТ808А1 | — | — | |||
| КТ808Б1 | — | — | |||
| КТ808В1 | — | — | |||
| КТ808Г1 | — | — | |||
| КТ808А3 | — | — | |||
| КТ808Б3 | — | — | |||
| КТ808АМ | — | — | |||
| КТ808БМ | — | — | |||
| КТ808ВМ | — | — | |||
| КТ808ГМ | — | — | |||
| Постоянная времени цепи обратной связи на высокой частоте | τк, t*рас, t**выкл, t***пк(нс) | КТ808А | — | ≤2000* | пс |
| КТ808А1 | — | — | |||
| КТ808Б1 | — | — | |||
| КТ808В1 | — | — | |||
| КТ808Г1 | — | — | |||
| КТ808А3 | — | ≤2000* | |||
| КТ808Б3 | — | ≤2000* | |||
| КТ808АМ | — | ≤2000* | |||
| КТ808БМ | — | ≤2000* | |||
| КТ808ВМ | — | ≤2000* | |||
| КТ808ГМ | — | ≤2000* |
Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.
*1 — аналог по электрическим параметрам, тип корпуса отличается.
*2 — функциональная замена, тип корпуса аналогичен.
*3 — функциональная замена, тип корпуса отличается.
