Кт814 распиновка. КТ814: характеристики, аналоги и применение мощного биполярного транзистора — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Каковы основные параметры транзистора КТ814. Какие есть аналоги КТ814. Для чего применяется КТ814 в электронных схемах. Как правильно подключить КТ814 в схему.

Содержание

Основные характеристики транзистора КТ814

КТ814 — это мощный биполярный транзистор p-n-p типа. Он относится к семейству низкочастотных транзисторов большой мощности. Основные параметры КТ814:

Структура: p-n-p
Максимальная мощность рассеивания: 10 Вт
Максимальный ток коллектора: 1,5 А
Максимальное напряжение коллектор-эмиттер:
- КТ814А — 25 В
- КТ814Б — 40 В
- КТ814В — 60 В
- КТ814Г — 80 В
Коэффициент усиления по току: 40-250
Граничная частота коэффициента передачи тока: 3 МГц

Благодаря высокой мощности и току, КТ814 широко применяется в выходных каскадах усилителей низкой частоты, импульсных источниках питания, драйверах электродвигателей и других силовых схемах.

Аналоги транзистора КТ814

У транзистора КТ814 есть ряд отечественных и зарубежных аналогов с похожими характеристиками:

Отечественные: КТ815, КТ817, КТ818, КТ819
Зарубежные: BD136, BD138, BD140, 2N6040, TIP32

При замене важно учитывать не только основные параметры, но и особенности конкретной схемы. Прямая замена без корректировки может привести к нестабильной работе устройства.

Применение КТ814 в электронных схемах

Благодаря своим характеристикам, транзистор КТ814 находит широкое применение в различных электронных устройствах:

Выходные каскады усилителей низкой частоты
Импульсные источники питания
Драйверы электродвигателей
Системы управления мощной нагрузкой
Стабилизаторы напряжения
Зарядные устройства

Рассмотрим несколько типовых схем с использованием КТ814.

Простой стабилизатор напряжения на КТ814

На рисунке представлена схема простого стабилизатора напряжения с использованием транзистора КТ814:

«`plaintext +Vвх | | |/ R1 ——-| КТ814 | |\ | | | | [ ] [ ] + [R2] [R3] | [ ] [ ] — C1 | | — | | | | | | ———+——+——— +Vвых | [ ] ==== D1 | | GND «`

В этой схеме:

R1 — ограничительный резистор
R2 — делитель напряжения
R3 — резистор обратной связи
C1 — сглаживающий конденсатор
D1 — стабилитрон для задания опорного напряжения

Транзистор КТ814 работает в режиме эмиттерного повторителя, обеспечивая стабильное выходное напряжение при изменениях входного напряжения или тока нагрузки.

Правила подключения КТ814 в схему

При использовании транзистора КТ814 в электронных схемах важно соблюдать следующие правила:

Правильно определить выводы транзистора. У КТ814 в корпусе TO-126 расположение выводов следующее: эмиттер, коллектор, база.
Не превышать максимально допустимые значения напряжений и токов, указанные в документации.
Обеспечить эффективный теплоотвод при работе транзистора на больших токах или мощностях.
Использовать защитные диоды при работе с индуктивной нагрузкой для предотвращения пробоя транзистора.
Правильно рассчитать цепи смещения базы для обеспечения оптимального режима работы.

Соблюдение этих правил поможет обеспечить надежную и долговременную работу устройств с транзистором КТ814.

Особенности использования КТ814 в усилителях мощности

Транзистор КТ814 часто применяется в выходных каскадах усилителей низкой частоты. При проектировании таких схем важно учитывать следующие моменты:

Выбор рабочей точки транзистора для обеспечения минимальных искажений
Организация эффективного теплоотвода
Использование цепей термокомпенсации для стабилизации режима работы
Применение защиты от короткого замыкания в нагрузке

Рассмотрим типовую схему выходного каскада усилителя на КТ814:

«`plaintext +Vcc | [ ] [R1] [ ] | | |/ C1 | —| КТ814 ||——| |\ || | | | | | [ ] [ ] [ ] [R2] [R3] [R4] [ ] [ ] [ ] | | | | | | GND GND | | O Выход «`

В этой схеме:

R1 — коллекторная нагрузка
R2 и R3 — делитель для задания смещения базы
R4 — эмиттерный резистор для стабилизации режима
C1 — разделительный конденсатор

Такая схема обеспечивает хорошую линейность усиления и температурную стабильность. Для увеличения выходной мощности можно использовать пару транзисторов КТ814 в двухтактном включении.

Применение КТ814 в импульсных источниках питания

Транзистор КТ814 находит применение в импульсных источниках питания, где используется в качестве силового ключа. Основные преимущества его использования в таких схемах:

Высокая мощность
Низкое напряжение насыщения
Хорошая устойчивость к перегрузкам

При разработке импульсных источников питания с КТ814 важно обеспечить:

Эффективное управление базой для быстрого переключения
Защиту от перенапряжений при коммутации индуктивной нагрузки
Хороший теплоотвод для работы на высоких частотах

Заключение

Транзистор КТ814 является универсальным компонентом для создания мощных электронных устройств. Его характеристики позволяют использовать его в широком спектре применений — от простых стабилизаторов напряжения до сложных импульсных преобразователей. При правильном применении КТ814 обеспечивает надежную и эффективную работу электронных схем.

Параметры, характеристики транзистора КТ814, аналоги, цоколевка

КТ814 – биполярные транзисторы p-n-p большой мощности (Pк max > 1,5 Вт) низкой частоты (Fгр ≤ 3 МГц). Применяются в линейных и ключевых схемах, узлах и блоках радиоэлектронной аппаратуры широкого применения.

Прототип КТ814 Б — BD136
Прототип КТ814 В — BD138
Прототип КТ814 Г — BD140

Максимально допустимая температура корпуса — 100 °C
Комплиментарная пара – КТ815

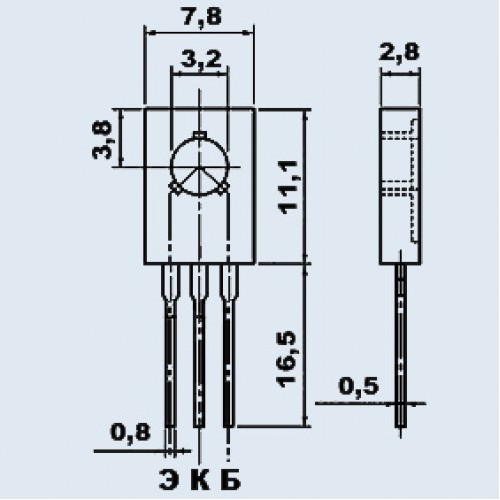

пластмассовый корпус КТ-27 (ТО-126)

№1 — Эмиттер

№2 — Коллектор

№3 — База

Максимально допустимый постоянный ток коллектоpа (I_{K max}):

КТ814А, Б, В, Г — 1,5 А

Максимально допустимый импульсный ток коллектоpа (I_{K, и max}):

КТ814А, Б, В, Г — 3 А

Граничное напряжение (U_{KЭ0 гр}):

КТ814А — 25 В
КТ814Б — 40 В
КТ814В — 60 В
КТ814Г — 80 В

Максимально допустимое постоянное напряжение эмиттеp-база при токе коллектоpа, равном нулю (U_{ЭБ0 max}):

КТ814А, Б, В, Г — 5 В

Максимально допустимая постоянная рассеиваемая мощность коллектоpа (P_{K max}) при температуре корпуса 25° C:

КТ814А, Б, В, Г — 10 Вт

Максимально допустимая температура перехода (Т

п max):

КТ814А, Б, В, Г — 125° C

Статический коэффициент передачи тока (h_21Э) при постоянном напряжении коллектор-база (U_КБ) 2 В, при постоянном токе эмиттера (I_Э) 0,15 А:

КТ814А, Б, В — 40
КТ814Г — 30

Напряжение насыщения коллектор-эмиттеp (U_{КЭ нас})

КТ814А, Б, В, Г — 0,6 В

Обратный ток коллектоpа (I_КБО)

КТ814А, Б, В, Г — 0,05 мА

Граничная частота коэффициента передачи тока (f_гр)

КТ814А, Б, В, Г — 3 МГц

Емкость коллектоpного перехода (C_К)

КТ814А, Б, В, Г — 60 пф

Емкость эмиттеpного перехода (C_Э)

КТ814А, Б, В, Г — 75 пф

Тепловое сопротивление переход-корпус (R_Тп-к)

КТ814А, Б, В, Г — 10° С/Вт
