Какие основные параметры и характеристики имеет транзистор КТ815Б. Где применяется этот мощный биполярный транзистор. Какие существуют аналоги КТ815Б отечественного и зарубежного производства. Как расшифровывается маркировка КТ815Б.
Основные характеристики транзистора КТ815Б
КТ815Б — это мощный биполярный транзистор структуры n-p-n. Рассмотрим его ключевые параметры:
- Максимальное напряжение коллектор-эмиттер: 60 В
- Максимальный ток коллектора: 6 А
- Максимальная рассеиваемая мощность: 40 Вт
- Коэффициент усиления по току: 15-60
- Граничная частота коэффициента передачи тока: 3 МГц
- Корпус: TO-220 (КТ-28)
Транзистор КТ815Б относится к средней мощности и предназначен для работы в усилителях и ключевых схемах. Его характеристики позволяют использовать его в широком спектре электронных устройств.
Применение транзистора КТ815Б
Благодаря своим характеристикам, КТ815Б нашел применение во многих областях электроники:
- Усилители мощности звуковой частоты
- Импульсные источники питания
- Драйверы электродвигателей
- Ключевые каскады
- Стабилизаторы напряжения
- Преобразователи напряжения
Где конкретно используется КТ815Б? Этот транзистор часто встречается в бытовой и автомобильной электронике, промышленном оборудовании, системах автоматики.
Расшифровка маркировки КТ815Б
Маркировка КТ815Б содержит информацию о типе и характеристиках транзистора:
- К — кремниевый
- Т — биполярный транзистор
- 8 — мощный (рассеиваемая мощность более 1,5 Вт)
- 15 — порядковый номер разработки
- Б — группа по коэффициенту усиления (вторая группа)
Таким образом, КТ815Б — это кремниевый биполярный мощный транзистор 15-й разработки, относящийся ко второй группе по коэффициенту усиления.
Цоколевка транзистора КТ815Б

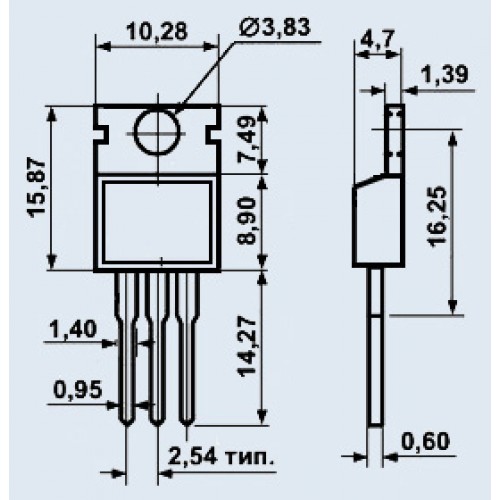

КТ815Б выпускается в корпусе TO-220 (отечественное обозначение КТ-28). Цоколевка транзистора следующая:
- 1 вывод — эмиттер (Э)
- 2 вывод — коллектор (К)
- 3 вывод — база (Б)
Важно отметить, что металлическая пластина корпуса соединена с коллектором. Это необходимо учитывать при монтаже на радиатор, используя изолирующие прокладки.
Аналоги транзистора КТ815Б
При необходимости замены КТ815Б можно использовать следующие аналоги:
Отечественные аналоги:
- КТ817Б
- КТ818Б
- КТ819Б
- КТ8115А
Зарубежные аналоги:
- TIP31C
- BD243C
- 2SC2078
- MJE3055T
При выборе аналога следует внимательно сравнивать все параметры, так как полного совпадения характеристик может не быть. В некоторых случаях может потребоваться небольшая корректировка схемы.
Особенности эксплуатации КТ815Б
При работе с транзистором КТ815Б следует учитывать несколько важных моментов:
- Необходимость теплоотвода при работе на больших токах
- Чувствительность к статическому электричеству
- Возможность теплового пробоя при неправильном включении
- Зависимость параметров от температуры
Как обеспечить надежную работу КТ815Б? Рекомендуется использовать радиатор достаточной площади, применять защиту от перегрева и превышения максимальных токов.
Проверка исправности транзистора КТ815Б
Для проверки работоспособности КТ815Б можно использовать следующие методы:
- Проверка мультиметром в режиме «прозвонки» диодов
- Измерение коэффициента усиления с помощью специального тестера транзисторов
- Проверка работы транзистора в реальной схеме
На что обратить внимание при проверке КТ815Б? Основные признаки неисправности: отсутствие «диодного» эффекта между выводами, низкий коэффициент усиления, значительные токи утечки.
Современные альтернативы КТ815Б
Хотя КТ815Б все еще используется, существуют более современные альтернативы:
- MOSFET-транзисторы (например, IRFZ44N)
- IGBT-транзисторы
- Интеллектуальные силовые ключи
Почему стоит рассмотреть замену КТ815Б на современные аналоги? Новые технологии обеспечивают лучшие характеристики, меньшие потери, более высокую надежность. Однако в некоторых применениях КТ815Б остается оптимальным выбором благодаря простоте применения и доступности.
В заключение стоит отметить, что транзистор КТ815Б, несмотря на свой возраст, остается востребованным компонентом в различных электронных устройствах. Его характеристики, доступность и большая база схемотехнических решений обеспечивают ему место в современной электронике. При этом разработчики должны учитывать особенности его применения и рассматривать возможность использования более современных альтернатив в новых проектах.
Транзистор КТ814Б, Г, КТ815Б, В, Г, КТ817В, Г
Транзисторы
30.06.2019
Arazbor
Транзистор КТ814Б, Г, КТ815Б, В, Г, КТ817В, Г
Справочник содержания драгоценных металлов в радиодеталях основанный на справочных данных различных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.
Радиодетали могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)
Содержание драгоценных металлов в транзисторе: КТ814Б, Г, КТ815Б, В, Г, КТ817В, Г
Золото: 0.0039
Серебро: 0
Платина: 0
МПГ: 0
По данным: Справочник по драгоценным металлам ПРИКАЗ №70
Транзистор, полупроводниковый триод — радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, способный от небольшого входного сигнала управлять значительным током в выходной цепи, что позволяет его использовать для усиления, генерирования, коммутации и преобразования электрических сигналов.
В настоящее время транзистор является основой схемотехники подавляющего большинства электронных устройств и интегральных микросхем.
Типы транзисторов
Существует два основных типа транзисторов: биполярные и полевые.
1. Биполярные транзисторы. Они являются, вероятно, более распространенным типом (именно о них, например, шла речь в предыдущих разделах этой главы). В базу такого транзистора подается небольшой ток, а он, в свою очередь, управляет количеством тока, протекающего между коллектором и эмиттером.
2. Полевые транзисторы. Имеют три вывода, но они называются затвор (вместо базы у биполярного), сток (вместо коллектора) и исток (вместо эмиттера). Аналогично воздействие на затвор транзистора (но на этот раз не тока, а напряжения) управляет током между стоком и истоком. Полевые транзисторы также имеют разную полярность: они бывают N-канальные (аналог NPN-биполярного транзистора) и Р-канальные (аналог PNP).
Маркировка транзисторов СССР
Обозначение транзисторов до 1964 года
Первый элемент обозначения — буква П, означающая, что данная деталь и является, собственно, транзистором.
Биполярные транзисторы в герметичном корпусе обозначались двумя буквами — МП, буква М означала модернизацию. Второй элемент обозначения — одно, двух или трехзначное число, которое определяет порядковый номер разработки и подкласс транзистора, по роду полупроводникового материала, значениям допустимой рассеиваемой мощности и граничной(или предельной) частоты.
От 1 до 99 — германиевые маломощные низкочастотные транзисторы.
От 101 до 199 — кремниевые маломощные низкочастотные транзисторы.
От 201 до 299 — германиевые мощные низкочастотные транзисторы.
От 301 до 399 — кремниевые мощные низкочастотные транзисторы.
От 401 до 499 — германиевые высокочастотные и СВЧ маломощные транзисторы.
От 501 до 599 — кремниевые высокочастотные и СВЧ маломощные транзисторы.
От 601 до 699 — германиевые высокочастотные и СВЧ мощные транзисторы.
От 701 до 799 — кремниевые высокочастотные и СВЧ мощные транзисторы.
Обозначение транзисторов после 1964 года
Первый символ необходим для обозначения типа используемого материала
Буква Г или цифра 1 — германий.
Буква К или цифра 2 — кремний.
Буква А или цифра 3 — арсенид галлия.
Второй символ обозначает тип транзистора
П — полевой транзистор
Т — биполярный транзистор
Третий символ необходим для обозначения мощности и граничной частоты
1 — транзисторы маломощные(до 0,3 ватт) низкочастотные(до 3 МГц).
2 — транзисторы маломощные(до 0,3 ватт) средней частоты(до 30 МГц).
3 — транзисторы маломощные(до 0,3 ватт) высокочастотные.
4 — транзисторы средней мощности(до 1,5 ватт), низкочастотные(до 3 МГц).
5 — транзисторы средней мощности(до 1,5 ватт),средней частоты(до 30 МГц).
6 — транзисторы средней мощности(до 1,5 ватт),высокочастотные и СВЧ.
7 — транзисторы мощные(свыше 1,5 ватт), низкочастотные(до 3 МГц).
8 — транзисторы мощные(свыше 1,5 ватт), средней частоты(до 30 МГц).
9 — транзисторы мощные(свыше 1,5 ватт), высокочастотные и СВЧ.
Четвертый и пятый элементы обозначения — определяют порядковый номер разработки.
Изменения в маркировке вступившие в силу в 1978 году. Изменения коснулись обозначения функциональных возможностей — третьего элемента.
Для биполярных транзисторов:
1 — транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой до 30 МГц.
2 — транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой до 300 МГц.
4 — транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой более 300 МГц.
7 — транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой до 30 МГц.
8 — транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой до 300 МГц.
9 — транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой свыше 300 МГц.
