Общая информация о транзисторе КТ818АМ
КТ818АМ — это мощный биполярный PNP-транзистор, выпускавшийся в СССР и России. Он относится к семейству транзисторов КТ818, которое включает несколько модификаций с буквенными индексами от А до Г.
Основные параметры КТ818АМ:
- Тип: биполярный PNP
- Максимальное напряжение коллектор-эмиттер: 40 В
- Максимальный ток коллектора: 15 А
- Максимальная рассеиваемая мощность: 100 Вт
- Граничная частота коэффициента передачи тока: 3 МГц
- Корпус: TO-3 (металлический)
Область применения транзистора КТ818АМ
КТ818АМ широко применялся в следующих областях:
- Выходные каскады мощных звуковых усилителей
- Импульсные источники питания
- Преобразователи напряжения
- Регуляторы напряжения и тока
- Драйверы электродвигателей
Наиболее часто КТ818АМ использовался в выходных каскадах hi-fi усилителей мощности звуковой частоты. Благодаря высокому допустимому току и мощности рассеяния, он позволял получать значительную выходную мощность.

Особенности конструкции КТ818АМ

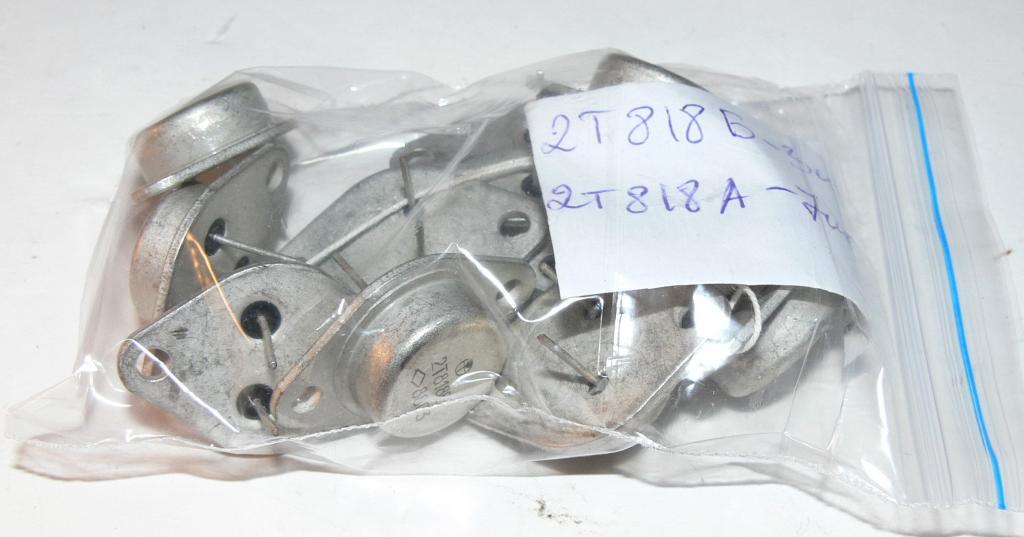

КТ818АМ выпускался в металлическом корпусе TO-3, который обеспечивал хороший отвод тепла. Конструктивные особенности транзистора:
- Корпус TO-3 с двумя выводами и металлическим основанием
- Коллектор соединен с корпусом
- Необходимость электрической изоляции корпуса при монтаже
- Возможность крепления на массивный радиатор
Такая конструкция обеспечивала эффективный теплоотвод и позволяла транзистору работать при больших токах и мощностях рассеяния.
Основные электрические параметры КТ818АМ
Рассмотрим подробнее ключевые характеристики транзистора КТ818АМ:
- Максимальное напряжение коллектор-эмиттер: 40 В
- Максимальное напряжение коллектор-база: 60 В
- Максимальное напряжение эмиттер-база: 5 В
- Максимальный постоянный ток коллектора: 15 А
- Максимальный импульсный ток коллектора: 20 А
- Максимальная рассеиваемая мощность: 100 Вт
- Коэффициент усиления по току: 20-100
- Граничная частота коэффициента передачи тока: 3 МГц
Эти параметры позволяют использовать КТ818АМ в мощных низкочастотных каскадах, где требуются большие токи и значительная рассеиваемая мощность.

Особенности применения КТ818АМ в усилителях мощности
КТ818АМ часто применялся в выходных каскадах мощных усилителей звуковой частоты. При его использовании следует учитывать некоторые особенности:
- Необходимость надежного теплоотвода из-за большой рассеиваемой мощности
- Подбор транзисторов в пары для двухтактных каскадов
- Использование цепей температурной стабилизации режима
- Применение цепей защиты от перегрузки и короткого замыкания
- Учет низкой граничной частоты при расчете обратных связей
При правильном применении КТ818АМ позволял создавать высококачественные усилители мощностью до 100-150 Вт на пару транзисторов.
Сравнение КТ818АМ с аналогами
Как соотносятся характеристики КТ818АМ с параметрами схожих транзисторов? Сравним его с несколькими аналогами:
- КТ818БМ: имеет более высокое напряжение (60 В) и чуть меньший ток (10 А)
- КТ819ГМ: рассчитан на напряжение 100 В при токе 10 А
- 2Т818А: полный аналог КТ818АМ с идентичными параметрами
- BD250: зарубежный аналог с похожими характеристиками
КТ818АМ занимает промежуточное положение, сочетая умеренное рабочее напряжение с высоким допустимым током. Это делает его универсальным выбором для многих применений.

Рекомендации по монтажу и эксплуатации КТ818АМ
При работе с транзистором КТ818АМ следует соблюдать ряд правил:
- Использовать качественный теплоотвод достаточной площади
- Применять теплопроводящую пасту между корпусом и радиатором
- Обеспечивать электрическую изоляцию корпуса от радиатора
- Не допускать перегрева транзистора выше 150°C
- Защищать от перегрузок по току и напряжению
- Учитывать снижение параметров при длительной работе на больших токах
Соблюдение этих рекомендаций позволит обеспечить надежную работу транзистора КТ818АМ в различных устройствах.
Проверка и отбраковка транзисторов КТ818АМ
Как проверить исправность транзистора КТ818АМ и отобрать качественные экземпляры? Рекомендуется следующая процедура:
- Проверка отсутствия пробоя переходов мультиметром
- Измерение коэффициента усиления по току при малом токе
- Проверка остаточного напряжения коллектор-эмиттер в режиме насыщения
- Измерение тока утечки коллектора при заданном напряжении
- Проверка работы при повышенной температуре
Отбраковке подлежат транзисторы с пробоем переходов, низким коэффициентом усиления, большими токами утечки и нестабильностью параметров при нагреве.

Простой источник резервного питания на основе транзисторе КТ825
Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.
Как добавить наш сайт в исключения AdBlock
QRZ.RU > Каталог схем и документации > Схемы наших читателей > Источники питания > Простой источник резервного питания на основе транзисторе КТ825
class=»small»>Электрическая схема, представленная ниже, удобна в применении на даче и там, где электроэнергия пока еще поступает нестабильно. Простое устройство, собранное по рекомендуемой схеме, обеспечит автоматическое включение резервного освещения (или другой активной нагрузки мощностью до 10— 12 Вт) при пропадании сетевого напряжения 220 В.
Транзистор VT1 серии КТ825 (можно заменить указанный на схеме на транзистор КТ825 с буквенными индексами Д и Е) обеспечивает максимальную нагрузку до 25 Вт. Он должен быть установлен на радиатор с площадью охлаждения не менее 100 см2. Если планируется менее мощная нагрузка (до 5 Вт), то возможно применить в схеме управляющий транзистор типа КТ818АМ— КТ818ГМ.
В качестве резервного источника питания используется автомобильный аккумулятор емкостью 55—190А/ч. В качестве ламп резервного освещения используются автомобильные лампы накаливания.
Сетевой блок питания (БП) вырабатывает пониженное выпрямленное напряжение 13—14 В. В БП входят понижающий трансформатор и выпрямительный мост. Пульсации этого источника питания сглаживаются электролитическим конденсатором большой емкости С1. Напряжение с блока питания через диоды VD1, VD2 и ограничивающий резистор R1 беспрепятственно поступает к подключенному аккумулятору и заряжает его слабым током. При величине зарядного тока 80— 110 мА автомобильная АКБ может находиться без вреда под зарядкой продолжительное время, примерно до десяти суток подряд. Падение напряжения на диоде VD2 создает обратное смещение для перехода база-эмиттер транзистора VT1. Транзистор находится в закрытом состоянии и нагрузка (EL1, EL2) обесточена. Переключатель S1 служит для принудительного включения аварийного режима. Это может понадобиться для разрядки АКБ или проверки системы резервного освещения (целостности ламп). Устройство в налаживании не нуждается.
Когда сетевая энергия отключается, стационарный источник питания обесточивается, и в цепь базы транзистора VT1 поступает ток через резистор R2, транзистор открывается и нагрузка питается от АКБ. Как только поступление энергии в сети возобновляется, транзистор VT1 закрывается, нагрузка выключаются, и аккумулятор заряжается по рассмотренной схеме.
Резистор R1 марки МЛТ-2, резистор R2— типа МЛТ-0,5. Аккумулятор и лампы нагрузки подключаются к устройству многожильными изолированными сетевыми проводами сечением не менее 1 мм и с минимальной длиной (для уменьшения потерь энергии в проводах). Конденсатор С1 марки К50-24, К50-ЗБ или другой на напряжение не менее 25 В.
Оптимальный вариант для понижающего трансформатора сетевого источника питания — универсальный силовой трансформатор ТПП 127/220-50-12.
Литература: Андрей Кашкаров — Электронные самоделки
