Высококачественный экономичный усилитель мощности « схемопедия


Рис.1 Зависимость максимальной выходной мощности, соответствующей коэффициенту гармоник 0,2 %, от сопротивления нагрузки (кривая 1) и от напряжения питания при сопротивлении нагрузки 7,7 Ом (кривая 2)

Как известно, симметричные широкополосные оконечные усилители НЧ вносят минимальные искажения при всех уровнях выходной мощности. Один из наиболее совершенных вариантов высококачественного усилителя, обладающего указанными свойствами, был опубликован в [1]. Подробное описание этого усилителя можно найти также в [2]. Усилитель спроектирован на транзисторах дополнительной структуры и является симметричным и двухтактным от входа до выхода. На входе включен двойной дифференциальный каскад, а каждое из плеч выходной ступени представляет собой усилитель, охваченный отрицательной обратной связью (ООС) с коэффициентом передачи по напряжению больше единицы. Преимущества этих схемных решений подробно описаны как в указанных работах, так и на страницах журнала «Радио» [3, 4].

При испытаниях нескольких экземпляров усилителя, собранных по аналогичной схеме на отечественной элементной базе, выявился один недостаток — существенное уменьшение коэффициента использования напряжения питания (КИНП) при работе на низкоомную нагрузку *. А это влечет за собой необходимость увеличивать напряжение питания для получения заданной мощности, что приводит к снижению экономичности, ухудшению теплового режима выходных транзисторов и увеличению габаритов усилителя.За счет видоизменения выходного каскада и включения мощных транзисторов по схеме с общим коллектором авторам удалось увеличить КИНП примерно на 50 % и, попутно, на 35 % снизить выходное сопротивление усилителя при сохранении остальных характеристик.

Описываемый ниже усилитель пригоден для усиления мощных звуковых сигналов в составе звуковоспроизводящих установок высокого класса, а также для использования в качестве мощного широкополосного , операционного усилителя.

Основные технические характеристики усилителя

Номинальная (синусоидальная) выходная мощность, Вт, при сопротивлении нагрузки, Ом:

8 ……………………… 48

4 ……………………….60

Диапазон воспроизводимых частот при неравномерности АЧХ

не более 0,5 дБ и выходной мощности 2 Вт, Гц . . . . 10…200000

Уровень нелинейных искажений при номинальной выходной мощности в диапазоне 20…20000 Гц, % …….. 0,05

Номинальное входное напряжение (действующее значение), В 0,8 Входное сопротивление, кОм . . . . . . . . . . . . . 47

Выходное сопротивление, Ом…………………… 0,02 Параметры измерены при питании усилителя от стабилизированного источника ±31,5 В. При использовании нестабилизированного источника для сохранения характеристик напряжение питания следует увеличить на 1…3 В в зависимости от емкости конденсаторов фильтра. Необходимо отметить, что для уровня нелинейных искажений указано верхнее граничное значение, обусловленное возможностями имевшейся у авторов измерительной аппаратуры.

Измерялось также время установления переходной характеристики при подаче на вход перепада напряжения с длительностью фронта 0,1 мкс. Для выходной амплитуды 10 В оно оказалось равным примерно 1 мкс, причем выбросы на плоской части составляли не более 15’%. На рис. 1 представлены зависимости максимальной выходной мощности, соответствующей коэффициенту гармоник 0,2 %, от сопротивления нагрузки RH при стабилизированном питании ±31,5 В (кривая L), а также от напряжения питания при RH 7,7 Ом (кривая 2).

Принципиальная схема усилителя приведена на рис. 2. Входной каскад представляет собой два дифференциальных усилителя (включенных параллельно), выполненных на транзисторах VT1, VT3 и VT2, VT4 дополнительной структуры. Генераторы тока на транзисторах VT5, VT6 обеспечивают стабильность значений (около I мА) суммарных эмиттерных токов дифференциальных пар, а также развязку по цепям питания. Сигнал на выходной усилитель подается с управляемых генераторов тока (VT7, VT8), которые работают противофазно. Такое включение увеличило ток «раскачки» в два раза, снизило нелинейные искажения и улучшило частотные свойства; усилителя в целом.

Каждое из плеч симметричного выходного усилителя выполнено по схеме Дарлингтона. Оно представляет собой трехкаскадный уси-литель (в двух каскадах транзисторы включены по схеме с общим эмиттером ив одном — с общим коллектором). Усилитель охвачен частотно-зависимой ООС, Определяющей его коэффициент передачи по напряжению, который в звуковом диапазоне близок к трем. Так как сигнал обратной связи, снимаемый с резистора R39 (R40), пропорционален изменениям тока выходного транзистора, то дополнительно осуществляется довольно жесткая стабилизация рабочей точки этого транзистора; Напряжение смещения выходной ступени определяется сопротивлением перехода коллектор — эмиттер транзистора VT9 и регулируется резистором R24. Напряжение смещения термостабилизировано диодом VD4, который закреплен на теплоотводе одного из мощных транзисторов.Общая ООС по постоянному току через резистор R33 стабилизирует режим всех каскадов и приближает выходной потенциал к входному, который равен нулю. Цепочка R17C5 уменьшает глубину ООС по переменному току, преобразуя усилитель в активный фильтр с коэффициентом передачи около 27 дБ.

Элементы коррекции R16, С4, С6 —С11 обеспечивают устойчивость усилителя и выравнивают его АЧХ. Пассивный фильтр низких частот R2C1 предотвращает попадание на вход радиочастотных сигналов. Цепочка C12R45L1R47 компенсирует реактивную составляющую сопротивления нагрузки. На транзисторах VT12 и VT13 собран узел защиты выходных транзисторов от перегрузок по току и напряжению. Резистор R1 позволяет при необходимости ограничить выходную мощность в соответствии с уровнем сигнала от предварительного усилителя и возможностями применяемого громкоговорителя.

Усилитель смонтирован на печатной плате (рис. 3) размерами 142X72 мм, изготовленной из двухсторонне фольгированного стеклотекстолита толщиной 1,5 мм. Со стороны деталей (рис. 4) фольга оставлена в виде сплошного «земляного» поля. Вокруг отверстий для выводов деталей в радиусе 1,5…2,5 мм фольга удалена.

Вне платы размещены предохранители FU1—FU3, транзисторы VT16, VT17, которые закреплены на тепло-отводах площадью не менее 1000 см2, и диод VD4. Кроме того, резистор R1 можно ащрепить на передней панели, с тем чтобы была возможность оперативной регулировки максимальной выходной мощности.

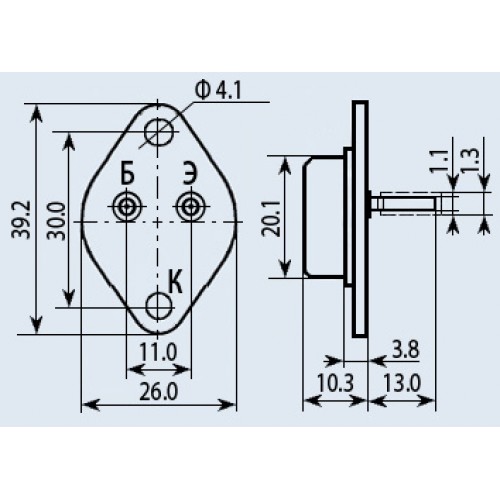

Помимо указанных на схеме в усилителе можно использовать и другие маломощные высокочастотные кремниевые транзисторы, например КТ342А, КТ342Б и КТ313Б, КТ315 и КТ361 (с индексами от В до Е). Транзисторы VT14 и VT15 (возможная замена —КТ816В, КТ816Г и КТ817В, КТ817Г или КТ626В и КТ904А) снабжены ребристыми теплоотводами размерами 23Х Х25Х12 мм. В качестве выходных можно применить транзисторы КТ818ГМ и КТ819ГМ, которые позволяют при повышении напряжения питания (см. рис. 1) получать мощности свыше 70 Вт.

Стабилитрон VD1 может быть также Д816Г или 2С536А, VD2, VD3 —КС147А (при соответствующей коррекции сопротивлений резисторов R11 и R14).

В качестве подстроечных использованы резисторы типа СП5-3. Резисторы R39, R40, R46, R47 изготовлены из высокоомного провода диаметром 0,8 мм, резисторы R35, R38, R45, R47 — МОИ, остальные — МЛТ. Дроссель L1 намотан на резисторе R47 проводом ПЭВ-2 0,8 в один ряд до заполнения корпуса резистора. Конденсатор С2 —ЭТО или К50-6, С5 —К50-6, остальные — КМ.

Налаживание усилителя сводится к следующему. Сначала, не подключая мощных транзисторов, к выходу усилителя подсоединяют эквивалент нагрузки и, плавно увеличивая напряжение питания, по отсутствию бросков потребляемого тока или значительному падению напряжения на нагрузке убеждаются в правильности монтажа. После этого подключают выходные транзисторы и резистором R18 устанавливают на выходе напряжение, близкое к нулю (не более 10 мВ), а резистором R24 — ток покоя на уровне 15…25 мА.

В заключение отметим, что применение в данном усилителе сравнительно большого числа транзисторов компенсируется его технологичностью. Использованные схемные решения, наличие местных ООС обеспечивают получение высоких характеристик и их хорошую воспроизводимость без тщательной наладки. При этом практически не требуется предварительного отбора транзисторов. Благодаря оптимальному использованию напряжения питания и малому току покоя усилитель экономичен. А возможность получения широкого диапазона максимальных выходных мощностей на нагрузках от 4 до 15 Ом за счет изменения напряжения питания (при этом дополнительно может понадобиться подбор резисторов R21 и R25 с тем, чтобы токи через них были в пределах 10…20 мА) обеспечивает универсальность применения данного усилителя.

2.Усилители мощности на биполярных транзисторах

Предлагаемый усилитель имеет низкий уровень нелинейных искажений и способен обеспечить номинальную мощность до 70 Вт в нагрузке сопротивлением 4 Ом. Автор отказался от электронной защиты мощных транзисторов и АС, ограничившись включением плавких вставок в цепи питания, в целях исключения возможного срабатывания защиты на комплексной нагрузке. Впрочем, для повышения надёжности и мощности на плате предусмотрено размещение элементов для дополнительной пары мощных транзисторов.

Многие знают, как бывает трудно выбрать схему усилителя мощности среди большого разнообразия. Предлагаемый здесь УМЗЧ разрабатывался для широкого круга радиолюбителей, имеет достойные внимания технические характеристики и обеспечивает естественное и детальное звучание. Он относительно не сложен в сборке и настройке, не требователен к деталям, устойчив и надёжен. Схема одного канала усилителя мощности показана на рис. 1. Параметры, приведённые ниже, измерены при использовании стабилизированного блока питания.

Технические характеристики Номинальная выходная мощность, Вт, на нагрузке сопротивлением 4 Ом…………….70

8 Ом…………………..40 Неравномерность АЧХ в полосе частот20…20000 Гц, дБ……………………..±0,5 Напряжение шума и фона при замкнутом входе, мВ, не более ………………….1 Коэффициент гармонических искажений при номинальной выходной мощности в полосе 20…20000 Гц, %, не более ……………….0,003 Номинальное входное напряжение, мВ …………….550 Входное сопротивление, кОм…….68 Выходное сопротивление (с цепью R29L1), Ом …………0,04 Входной сигнал через цепи ФВЧ C1R2 и ФНЧ R1C2 поступает на дифференциальный каскад на транзисторах VT2, VT3, в эмиттерную цепь которых включён источник стабильного тока на транзисторе VT1. В коллекторных цепях каскада применено токовое зеркало на транзисторах VT4, VT5. Далее сигнал следует на усилитель напряжения (УН) на транзисторе VT8 с буферной нагрузкой в виде эмиттерного повторителя на транзисторе VT9.

Буфер в этом случае позволяет разгрузить УН и ввести компенсационную ОС, уменьшающую нелинейные искажения. Далее усиленный по напряжению сигнал поступает на выходной каскад. Выходной каскад, собранный на транзисторах VT10-VT15, представляет собой трёхступенчатый эмиттер-ный повторитель. Транзистор VT7 задаёт его ток покоя и осуществляет термокомпенсацию смещения для мощных транзисторов. Транзистор VT6 является источником стабильного тока для эмиттерного повторителя и цепи смещения на VT7. Цепь R28C15 предохраняет УМЗЧ от самовозбуждения на высоких частотах. Цепь L1R29 повышает устойчивость усилителя при ёмкостном характере нагрузки. Диоды VD7, VD8 защищают выходные транзисторы от напряжения обратной полярности, а резисторы R26, R27 повышают термостабильность режима. Конденсатор С7 — фазокорректирующий, он обеспечивает устойчивость усилителя при охвате его общей обратной связью (ООС). В усилителе можно использовать следующие детали. Резисторы R26, R27 — керамические мощностью 5 Вт, R28, R29 — МЛТ-1, остальные — МЛТ-0,125 или МЛТ-0,25.
Резисторы R6, R7, R10, R11 следует подбирать с отклонением не более ±2%.

Рис. 1



Конденсаторы С1, С5, С8, С11-С14 — К73-17; С4, СЮ, С15 — КМ-5, КМ-6 или К10-47; С2, С7 — керамические с нормированным ТКЕ, например, групп М75-М750. Диоды КД521В можно заменить на 1N4148. Возможные замены транзисторов: BD139 — на КТ817Г; BD140 — на КТ816Г. Мощные транзисторы 2SC5200, 2SA1943 заменимы на КТ8101, КТ8102; в крайнем случае возможно применение КТ819ГМ, КТ818ГМ. Катушка L1 — однослойная, с внутренним диаметром 10 мм, содержит 8 витков любого медного провода в лаковой изоляции диаметром по меди 0,7 мм.Рис. 2(а,б)

Усилитель собран на печатной плате размерами 125×110 мм. Один из её вариантов показан на рис. 2,а, а соответствующее расположение деталей — на рис. 2,6. На плате предусмотрено место под вторую пару выходных транзисторов. Это может быть необходимо, например, при увеличении выходной мощности или при использовании менее мощных транзисторов. В целом усилитель не требует особого монтажа, следует лишь придерживаться общеизвестных правил. Провода подключения блока питания и нагрузки сечением не менее 2,5 мм2 должны быть свиты по всей длине с шагом 10… 15 мм, их монтируют без жгутов. Вход усилителя подключают экранированным проводом. Мощные транзисторы устанавливают на теплоотвод с поверхностью около 800 см2 (в расчёте на один канал) через слюдяные прокладки. Для увеличения теплопроводности следует воспользоваться термопастой. Транзисторы VT12, VT13 также нужно устанавливать с небольшими теплоотводами площадью 10…15 см2. Транзистор VT7, используемый как термозависимый источник напряжения смещения, должен быть размещён рядом с корпусом одного из мощных транзисторов и иметь с ним хороший тепловой контакт. Усилитель желательно смонтировать на шасси из немагнитного металла, соединённого с общим проводом в одной точке. После проверки правильности монтажа вход усилителя замыкают накоротко, движок подстроечного резистора R17 устанавливают в верхнее по схеме положение и к выходу подключают осциллограф.

Вместо плавких вставок (предохранителей) впаивают токоограничивающие резисторы мощностью 1…2Вт сопротивлением 30… 50 Ом. Подав питание, проверяют отсутствие постоянного напряжения на выходе усилителя (допустимое значение ±15 мВ) и отсутствие самовозбуждения. Далее выпаивают защитные резисторы и устанавливают на свои места плавкие вставки. Затем под-строечным резистором R17 доводят ток покоя выходных транзисторов до 100 мА, ориентируясь по падению напряжения на резисторах R26, R27, равному 20 мВ. После прогрева усилителя в течение 10 мин подстраивают ток покоя. На этом налаживание можно считать законченным. При выборе БП следует иметь в виду, что импульсный преобразователь в блоке, хотя и имеет меньшие габариты и вес, но является сильным источником помех в широкой полосе частот, борьба с которыми не всегда оправдана. Поэтому часто предпочтительней использовать обычный сетевой трансформатор с выпрямителем. Трансформатор должен иметь мощность не менее 150 Вт в расчёте на один канал, это способствует меньшей «просадке» напряжения питания на максимальной мощности усилителя.
Диоды должны быть рассчитаны на прямой ток не менее 10 А, например, КД2999А, КД2999Б. Они имеют малое падение прямого напряжения, соответственно уменьшается тепловыделение и повышается КПД блока питания в целом.
