Какие основные параметры у транзистора КТ819Г. Где применяется данный полупроводниковый прибор. Какие преимущества имеет КТ819Г по сравнению с аналогами. В чем заключаются особенности конструкции и эксплуатации этого транзистора.
Основные характеристики и параметры транзистора КТ819Г
КТ819Г представляет собой биполярный транзистор NPN-типа, разработанный для применения в схемах средней и большой мощности. Рассмотрим его ключевые параметры:
- Максимальное напряжение коллектор-эмиттер: 100 В
- Максимальный ток коллектора: 10 А
- Рассеиваемая мощность: 60 Вт
- Граничная частота усиления: 3 МГц
- Корпус: КТ-28 (аналог TO-220)
Какие особенности выделяют КТ819Г среди других транзисторов? Этот прибор обладает высокой нагрузочной способностью при сохранении хороших частотных характеристик. Сочетание тока 10 А и напряжения 100 В позволяет использовать его в мощных усилителях и преобразователях.
Области применения транзистора КТ819Г
Благодаря своим характеристикам, КТ819Г находит широкое применение в различных электронных устройствах:
- Усилители мощности звуковой частоты
- Импульсные источники питания
- Преобразователи напряжения
- Драйверы электродвигателей
- Регуляторы напряжения
В каких конкретных схемах можно встретить КТ819Г? Этот транзистор часто используется в выходных каскадах усилителей звука мощностью до 100 Вт, в ключевых схемах импульсных блоков питания, а также в мостовых схемах управления электродвигателями постоянного тока.

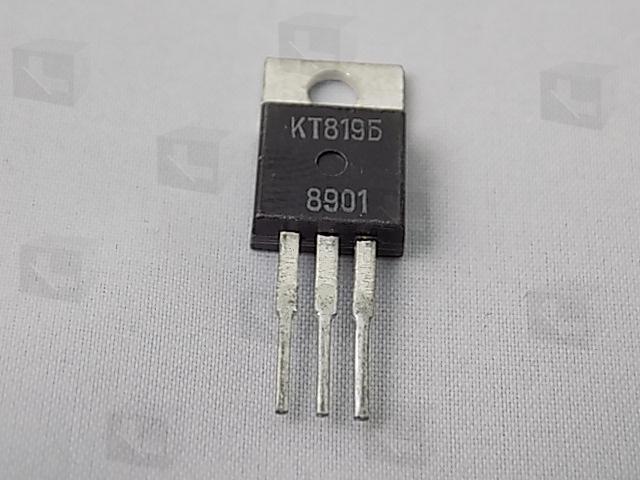

Конструктивные особенности и корпус КТ819Г
КТ819Г выпускается в пластиковом корпусе КТ-28, который является отечественным аналогом распространенного корпуса TO-220. Какие преимущества дает такой тип корпуса?
- Хороший теплоотвод благодаря металлической подложке
- Удобство монтажа на радиатор
- Компактные размеры
- Стандартизированное расположение выводов
Как правильно осуществлять монтаж КТ819Г? При установке транзистора на радиатор необходимо использовать теплопроводящую пасту и изолирующую прокладку, чтобы обеспечить эффективный отвод тепла и электрическую изоляцию корпуса.
Сравнение КТ819Г с аналогами
Для оценки характеристик КТ819Г полезно сравнить его с похожими транзисторами:
| Параметр | КТ819Г | 2N3055 | TIP3055 |
|---|---|---|---|
| Макс. напряжение К-Э | 100 В | 60 В | 60 В |
| Макс. ток коллектора | 10 А | 15 А | 15 А |
| Рассеиваемая мощность | 60 Вт | 115 Вт | 90 Вт |
| Граничная частота | 3 МГц | 2.5 МГц | 3 МГц |
Какие выводы можно сделать из этого сравнения? КТ819Г имеет преимущество по максимальному напряжению, что позволяет использовать его в высоковольтных схемах. При этом по току и мощности он немного уступает зарубежным аналогам.
Особенности эксплуатации и рекомендации по применению
При использовании КТ819Г следует учитывать ряд важных моментов:
- Необходимость эффективного охлаждения при работе на больших токах
- Чувствительность к статическому электричеству
- Важность правильного выбора режима работы для обеспечения надежности
Как обеспечить длительную и надежную работу КТ819Г? Рекомендуется использовать транзистор с запасом по току и напряжению, применять качественные радиаторы и следить за температурой корпуса, которая не должна превышать 150°C.
Схемотехнические решения с использованием КТ819Г
Рассмотрим несколько типовых схем, в которых может быть применен транзистор КТ819Г:
Простой усилитель мощности звуковой частоты
В этой схеме КТ819Г используется в качестве выходного каскада усилителя класса AB:
+Vcc
|
R1
|
|/
-----| КТ819Г
|\
|
R2
|
GND
Как работает данная схема? Транзистор усиливает входной сигнал, поступающий на базу, а резисторы R1 и R2 задают рабочую точку и обеспечивают температурную стабилизацию.
Импульсный стабилизатор напряжения
В этой схеме КТ819Г работает в ключевом режиме:
+Vin L1
o---[ ]---o---o +Vout
| |
|/ | |
----| КТ819Г C1
|\ |
| |
GND GND
Какую функцию выполняет транзистор в этой схеме? КТ819Г работает как электронный ключ, периодически подключая индуктивность L1 к входному напряжению. Это позволяет эффективно преобразовывать и стабилизировать напряжение.
Производство и доступность КТ819Г
Транзистор КТ819Г производится российской компанией «Интеграл». Какова ситуация с доступностью этого компонента на рынке?
- Широкая распространенность в России и странах СНГ
- Наличие у многих поставщиков электронных компонентов
- Доступная цена по сравнению с импортными аналогами
- Возможность заказа как единичных экземпляров, так и оптовых партий
Стоит ли использовать КТ819Г в новых разработках? Несмотря на то, что это не самая современная модель, она остается популярной благодаря хорошему соотношению цена/качество и проверенной временем надежности.
Альтернативы и замены для КТ819Г
В некоторых случаях может потребоваться замена КТ819Г на аналог. Какие транзисторы можно рассматривать в качестве альтернативы?
- КТ818Г — близкий отечественный аналог с немного меньшим током
- 2N3055 — популярный зарубежный транзистор с похожими параметрами
- TIP3055 — современная версия 2N3055 в корпусе TO-220
- MJE3055T — еще один аналог с улучшенными характеристиками
При выборе замены важно учитывать не только электрические параметры, но и особенности корпуса и теплового режима. Как правильно подобрать аналог? Следует сравнить основные характеристики: максимальное напряжение, ток, мощность и частотные свойства.
