Характеристики и особенности транзистора КТ819ГМ

Транзистор КТ819ГМ представляет собой мощный биполярный транзистор структуры n-p-n. Он широко применяется в выходных каскадах усилителей низкой частоты, импульсных источниках питания и других силовых схемах.

Основные параметры КТ819ГМ:

Максимально допустимое напряжение коллектор-эмиттер: 100 В
Максимально допустимый ток коллектора: 10 А
Максимальная рассеиваемая мощность: 90 Вт
Статический коэффициент передачи тока: 15-60
Граничная частота коэффициента передачи тока: 3 МГц

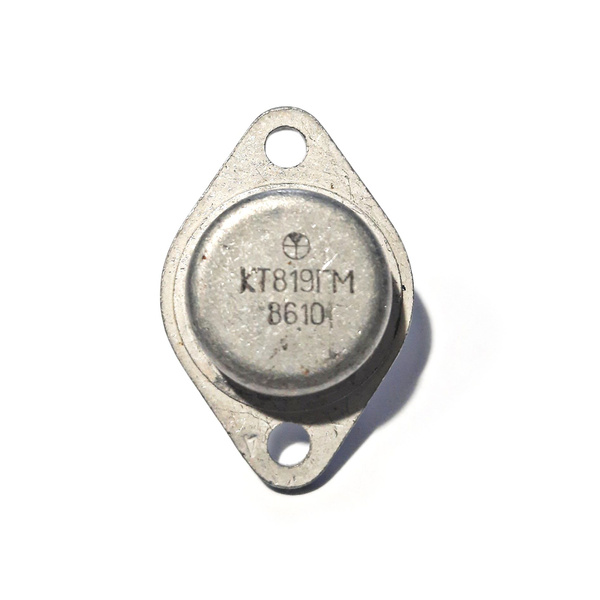

Транзистор выпускается в металлическом корпусе TO-3. Благодаря хорошим частотным свойствам и высокой мощности КТ819ГМ часто используется в аудиотехнике.

Подготовка к проверке транзистора мультиметром

Для корректной диагностики КТ819ГМ необходимо:

Выпаять транзистор из платы, если он установлен в какое-либо устройство. Проверка в схеме может дать неверные результаты.
Очистить выводы от остатков припоя и загрязнений.
Определить цоколевку транзистора — расположение выводов эмиттера, базы и коллектора.
Подготовить цифровой мультиметр, способный измерять сопротивление и прозванивать p-n переходы.
Установить мультиметр в режим проверки диодов или измерения сопротивления.

Правильная подготовка — залог точной диагностики полупроводникового прибора.

Проверка исправности эмиттерного перехода

Первым этапом тестирования КТ819ГМ является проверка эмиттерного p-n перехода:

Подключите красный щуп мультиметра к базе транзистора, а черный — к эмиттеру.
Исправный переход покажет падение напряжения 0.6-0.7 В в режиме диодного теста.
При обратном подключении щупов показания должны быть «OL» (обрыв цепи).

В режиме омметра сопротивление в прямом направлении составит 600-1000 Ом, в обратном — более 1 МОм.

Если результаты соответствуют указанным, эмиттерный переход исправен. При отклонениях возможен пробой или обрыв перехода.

Диагностика коллекторного перехода транзистора

Далее необходимо протестировать коллекторный p-n переход КТ819ГМ:

Красный щуп мультиметра подключите к базе, черный — к коллектору транзистора.
В режиме проверки диодов падение напряжения должно составить 0.6-0.7 В.
При смене полярности щупов показания изменятся на «OL» (обрыв).
Омметр покажет сопротивление 600-1000 Ом в прямом и более 1 МОм в обратном направлении.

Аналогичные значения для коллекторного и эмиттерного переходов говорят об исправности транзистора. Существенные отличия сигнализируют о возможной неисправности.

Измерение сопротивления между коллектором и эмиттером

Завершающий этап проверки — тест сопротивления коллектор-эмиттер:

Подключите щупы мультиметра к коллектору и эмиттеру в любой полярности.
В обоих направлениях сопротивление должно превышать 1 МОм.
Низкое сопротивление (менее 100 кОм) указывает на пробой транзистора.
Проверьте отсутствие короткого замыкания между выводами.

Высокое сопротивление C-E подтверждает работоспособность КТ819ГМ. Низкое сопротивление говорит о выходе транзистора из строя.

Определение коэффициента усиления транзистора

Некоторые мультиметры позволяют измерить коэффициент усиления hFE транзистора:

Установите мультиметр в режим измерения hFE.
Вставьте выводы КТ819ГМ в соответствующие гнезда прибора.
Считайте показания коэффициента усиления.
Для исправного КТ819ГМ значение должно быть в пределах 15-60.

Измерение hFE позволяет оценить усилительные свойства транзистора. Значительное отклонение от нормы сигнализирует о деградации прибора.

Анализ результатов проверки КТ819ГМ

После проведения всех измерений необходимо сделать вывод о состоянии транзистора:

Если все тесты дали положительный результат — транзистор полностью исправен.
Пробой одного из переходов говорит о выходе транзистора из строя.
Обрыв базы делает транзистор неработоспособным.
Существенное отклонение коэффициента усиления от нормы указывает на деградацию.
Короткое замыкание между выводами — признак критической неисправности.

На основе полученных данных принимается решение о возможности дальнейшего использования или необходимости замены транзистора КТ819ГМ.

Как проверить транзистор кт819г мультиметром

Автор: Гость alexjc , 7 декабря, в Страна советов! Общий раздел. Есть довольно популярный транзистор 2N, но у меня он с индексом «B», а про такой нигде информации нет, а по разным справочникам имели напряжение Uкэ от 30 до В, также указывается что это замена КТГ у него В , и продавец говорил что он В. Так вот как бы проверить выдержит ли он или хотя бы 80В на КЭ? Пусть он даже сдохнет при проверке, но не попалит потом усилитель.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Форум по СНПЧ: ВАЖНО: Снова горелые транзисторы. .. — Форум по СНПЧ

Как проверить транзистор?

как проверить транзистор мультиметром

Как проверить транзистор мультиметром

Транзистор КТ819ГМ

Транзисторы КТ818ГМ в Нефтеюганске

Epson R290 транзисторы tt3034 и 3043

13003 транзистор

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить мощный биполярный транзистор и его цоколевку!!!

Форум по СНПЧ: ВАЖНО: Снова горелые транзисторы… — Форум по СНПЧ

Полупроводниковые элементы используются практически во всех электронных схемах. Те, кто называют их наиболее важными и самыми распространенными радиодеталями абсолютно правы. Но любые компоненты не вечны, перегрузка по напряжению и току, нарушение температурного режима и другие факторы могут вывести их из строя.

Расскажем не перегружая теорией , как проверить работоспособность различных типов транзисторов npn, pnp, полярных и составных пользуясь тестером или мультиметром. Прежде, чем проверить мультиметром любой элемент на исправность, будь то транзистор, тиристор, конденсатор или резистор, необходимо определить его тип и характеристики. Сделать это можно по маркировке. Узнав ее, не составит труда найти техническое описание даташит на тематических сайтах.

С его помощью мы узнаем тип, цоколевку, основные характеристики и другую полезную информацию, включая аналоги для замены. Например, в телевизоре перестала работать развертка. Подозрение вызывает строчный транзистор с маркировкой D кстати, довольно распространенный случай. Найдя в интернете спецификацию ее фрагмент показан на рисунке 2 , мы получаем всю необходимую для тестирования информацию. Большая вероятность, что найденный даташит будет на английском, ничего страшного, технический текст легко воспринимается даже без знания языка.

Определив тип и цоколевку, выпаиваем деталь и приступаем к проверке. Ниже приведены инструкции, с помощью которых мы будем тестировать наиболее распространенные полупроводниковые элементы. С тестированием данного типа проблем не возникнет, достаточно представить pn переход в как диод. Тогда структуры pnp и npn будут иметь вид двух встречно или обратно подключенных диодов со средней точкой см.

Включаем тестирующее устройство, переводим его в режим прозвонки или измерения сопротивления достаточно установить предел 2кОм , и приступаем к тестированию. Начнем с pnp проводимости:. Тестирование устройства обратной проводимости производится по такому же принципу, с небольшим изменением:. Этот тип полупроводниковых элементов также называют mosfet и моп компонентами. На рисунке 4 показано графическое обозначение n- и p-канальных полевиков в принципиальных схемах.

Далее действуем по следующему алгоритму для n-канального элемента :. Для тестирования элементов p-канального типа последовательность действий остается той же, за исключением полярности щупов, ее нужно поменять на противоположную. Заметим, что биполярные элементы, у которых изолированный затвор IGBT , тестируются также, как описано выше. На рисунке 5 показан компонент SC, относящийся к этому классу. Для тестирования необходимо выполнить те же действия, что и для полевого полупроводникового элемента, с учетом, что сток и исток последнего будут соответствовать коллектору и эмиттеру.

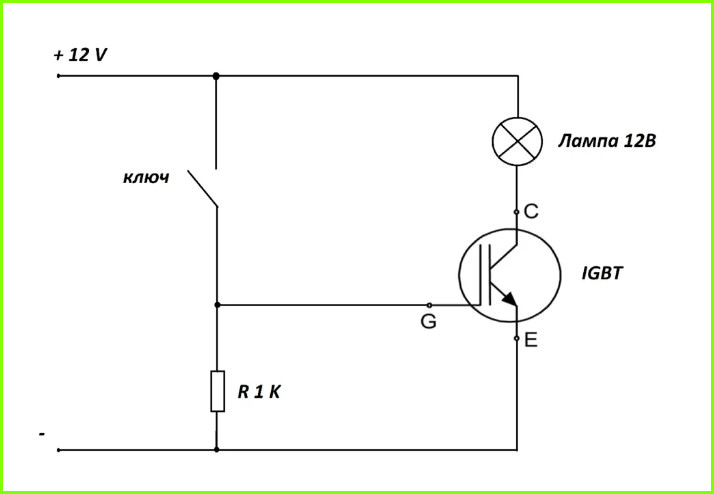

Подключать его нужно через сопротивление Ом. Для примера, на рисунке 6 показан фрагмент спецификации к КТА, где отображена эквивалентная схема его устройства. Проверить такой элемент мультиметром не получится, потребуется сделать простейший пробник, его схема показана на рисунке 7.
