Каковы основные характеристики транзистора КТ863А. Какие параметры важны для его применения. Где используется транзистор КТ863А в электронных схемах. Какие существуют аналоги этого транзистора. На что обратить внимание при выборе КТ863А.
Основные характеристики транзистора КТ863А
Транзистор КТ863А представляет собой кремниевый биполярный NPN-транзистор средней мощности. Он обладает следующими ключевыми характеристиками:
- Структура: n-p-n
- Максимальный постоянный ток коллектора: 10 А
- Максимальное напряжение коллектор-база: 30 В
- Максимальная рассеиваемая мощность коллектора: 50 Вт
- Статический коэффициент передачи тока (h21э): не менее 100
- Граничная частота коэффициента передачи тока: не менее 4 МГц

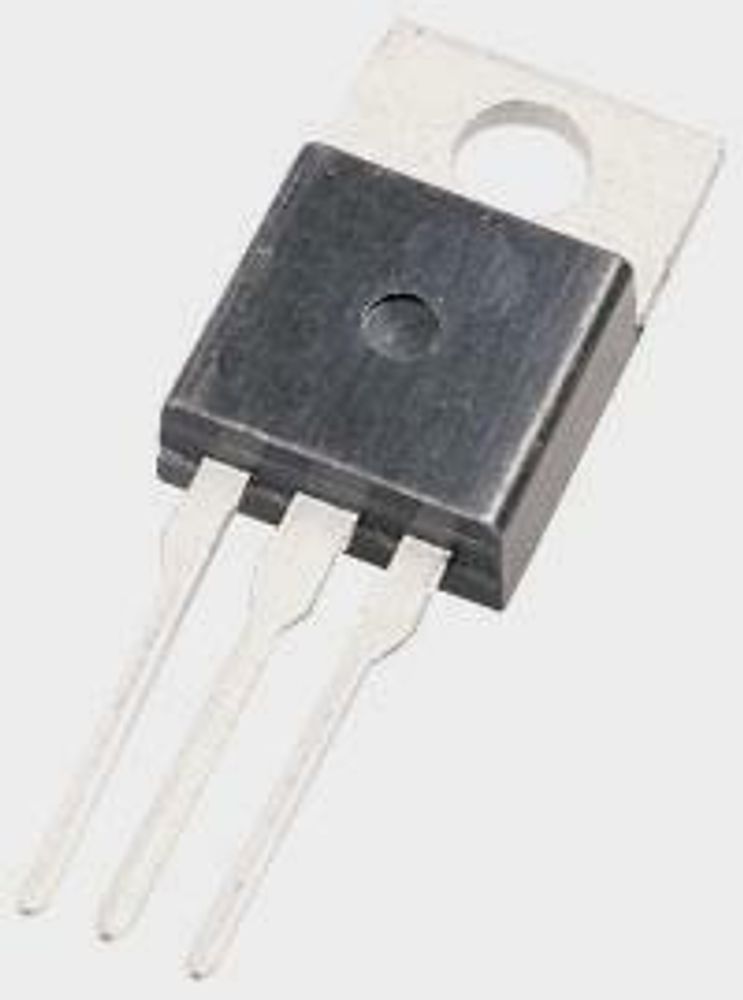

- Корпус: КТ-28-2 (аналог TO-220)
Эти параметры делают КТ863А подходящим для применения в усилителях мощности звуковой частоты, импульсных источниках питания и других схемах, требующих обработки значительных токов при относительно небольших напряжениях.
Важнейшие параметры транзистора КТ863А для разработчиков
При проектировании электронных устройств с использованием КТ863А разработчикам следует обратить особое внимание на следующие параметры:
Максимально допустимый ток коллектора
Ток коллектора 10 А позволяет использовать КТ863А в мощных каскадах усиления. Однако важно не превышать это значение во избежание выхода транзистора из строя. Как правило, рекомендуется оставлять запас по току минимум 20-30%.
Напряжение коллектор-эмиттер
Максимальное напряжение коллектор-эмиттер составляет 30 В. Это ограничивает применение транзистора схемами с относительно низким напряжением питания. При проектировании важно учитывать возможные всплески напряжения и не допускать превышения этого параметра.
Коэффициент усиления по току
Минимальное значение коэффициента усиления по току (h21э) равно 100. Это достаточно высокий показатель, обеспечивающий хорошее усиление. Однако при расчетах схем следует учитывать, что реальное значение может значительно отличаться у разных экземпляров транзисторов.
Области применения транзистора КТ863А
Благодаря своим характеристикам, КТ863А находит широкое применение в различных электронных устройствах:
- Выходные каскады усилителей звуковой частоты мощностью до 50 Вт
- Импульсные стабилизаторы напряжения
- Мощные ключи в схемах управления электродвигателями
- Драйверы светодиодов высокой яркости
- Регуляторы напряжения для автомобильной электроники
Рассмотрим подробнее некоторые из этих применений.
Усилители звуковой частоты
В усилителях мощности звуковой частоты КТ863А часто используется в выходных каскадах. Высокий коэффициент усиления и способность работать с токами до 10 А позволяют создавать на его основе усилители мощностью до 50 Вт при хорошем качестве звука. Как правило, транзисторы включаются по двухтактной схеме для уменьшения искажений.
Импульсные источники питания
В импульсных блоках питания КТ863А может применяться в качестве силового ключа. Низкое напряжение насыщения и высокое быстродействие обеспечивают эффективную работу на частотах до нескольких сотен килогерц. Это позволяет создавать компактные и экономичные источники питания.
Аналоги транзистора КТ863А
При отсутствии КТ863А его можно заменить следующими аналогами:
- BDY92
- 2N6669
- 2SC4675
- BD245 (для КТ863Б)
- BD945 (для КТ863Б)
- BEL149
При выборе аналога следует тщательно сравнивать все основные параметры, так как полного совпадения характеристик у разных типов транзисторов может не быть. Особое внимание нужно обратить на максимально допустимые токи и напряжения, а также на коэффициент усиления.
Особенности применения КТ863А в электронных схемах
При использовании транзистора КТ863А в электронных устройствах следует учитывать ряд важных моментов:
Теплоотвод
Учитывая значительную рассеиваемую мощность (до 50 Вт), при работе с большими токами необходимо обеспечить эффективный теплоотвод. Корпус КТ-28-2 (TO-220) предусматривает возможность установки на радиатор. Площадь радиатора следует выбирать исходя из конкретных условий работы транзистора.
Защита от перегрузок
Рекомендуется предусматривать в схеме защиту от превышения максимально допустимых токов и напряжений. Это может быть реализовано с помощью предохранителей, схем ограничения тока или напряжения.
Влияние температуры
Параметры транзистора могут существенно изменяться при нагреве. При проектировании схем нужно учитывать температурную зависимость коэффициента усиления и других характеристик, особенно если устройство предполагается эксплуатировать в широком диапазоне температур.
Рекомендации по выбору транзистора КТ863А
При выборе транзистора КТ863А для конкретного применения следует обратить внимание на следующие аспекты:
- Соответствие параметров транзистора требованиям схемы, особенно по максимальным токам и напряжениям
- Наличие необходимого теплоотвода в конструкции устройства
- Возможность замены на более доступный аналог без ухудшения характеристик схемы
- Стоимость транзистора, особенно при серийном производстве
Важно также убедиться в приобретении транзисторов у надежных поставщиков, чтобы избежать подделок с худшими характеристиками.
Практические советы по работе с КТ863А
Для успешного применения транзистора КТ863А в электронных устройствах полезно учитывать следующие практические рекомендации:
Монтаж и теплоотвод
При монтаже транзистора на радиатор используйте теплопроводящую пасту для улучшения теплового контакта. Убедитесь, что изолирующая прокладка (если она необходима) не повреждена, чтобы избежать короткого замыкания на радиатор.
Защита от статического электричества
Как и другие полупроводниковые приборы, КТ863А чувствителен к статическому электричеству. При работе с транзистором используйте антистатический браслет и коврик, особенно в сухом помещении.
Проверка перед установкой
Перед установкой в схему рекомендуется проверить основные параметры транзистора с помощью мультиметра. Это поможет выявить потенциально неисправные компоненты и избежать проблем при отладке устройства.
Транзистор КТ863 — DataSheet
Перейти к содержимому
Цоколевка транзистора КТ863
| Параметр | Обозначение | Маркировка | Условия | Значение | Ед. изм. |
| Аналог | КТ863А | BDY92, 2N6669, 2SC4675 *1, BEL149 *2 | |||
| КТ863Б | BD245, BD945, 2SC4675 *1, BEL149 *2 | ||||
| КТ863В | 2SC2516, 2SC3568M, BD943 *2, BD743 *2, SK9616 *3, SK96649 *3 | ||||
| Структура | — | n-p-n | |||
| Максимально допустимая постоянная рассеиваемая мощность коллектора | PK max,P*K, τ max,P**K, и max | КТ863А | — | 50* | Вт |
| КТ863Б | — | 50* | |||
| КТ863В | — | 50* | |||
| Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером | fгр, f*h31б, f**h31э, f***max | КТ863А | — | ≥4 | МГц |
| КТ863Б | — | ≥4 | |||
| КТ863В | — | ≥4 | |||
| Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера | UКБО проб. , U*КЭR проб., U**КЭО проб. | КТ863А | — | 30 | В |
| КТ863Б | — | 30 | |||
| КТ863В | — | 160 | |||
| Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора | UЭБО проб., | КТ863А | — | 5 | В |
| КТ863Б | — | 5 | |||
| КТ863В | — | 5 | |||
| Максимально допустимый постоянный ток коллектора | IK max, I*К , и max | КТ863А | — | 10 | А |
| КТ863Б | — | 10 | |||
| КТ863В | — | 10 | |||
| Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера | IКБО, I*КЭR, I**КЭO | КТ863А | 30 В | ≤1 | мА |
| КТ863Б | 30 В | ≤1 | |||
| КТ863В | 30 В | ≤1 | |||
| Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером | h21э, h*21Э | КТ863А | 2 В; 5 А | ≥100* | |
| КТ863Б | 2 В; 5 А | ≥70* | |||
| КТ863В | 2 В; 5 А | ≥70* | |||
| Емкость коллекторного перехода | cк, с*12э | КТ863А | — | — | пФ |
| КТ863Б | — | — | |||
| КТ863В | — | — | |||
| Сопротивление насыщения между коллектором и эмиттером | rКЭ нас, r*БЭ нас, К**у. р. | КТ863А | — | ≤0.06 | Ом, дБ |
| КТ863Б | — | ≤0.1 | |||
| КТ863В | — | ≤0.1 | |||
| Коэффициент шума транзистора | Кш, r*b, P**вых | КТ863А | — | — | Дб, Ом, Вт |
| КТ863Б | — | — | |||
| КТ863В | — | — | |||
| Постоянная времени цепи обратной связи на высокой частоте | τк, t*рас, t**выкл, t***пк(нс) | КТ863А | — | — | пс |
| КТ863Б | — | — | |||
| КТ863В | — | — |
Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.
*1 — аналог по электрическим параметрам, тип корпуса отличается.
*2 — функциональная замена, тип корпуса аналогичен.
*3 — функциональная замена, тип корпуса отличается.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Схема шестиканального усилителя звука для ПК, DVD » Паятель.Ру
Категория: Усилители / Акустические системы
Схем полного усилителя НЧ с блоком питания, электронным индикатором уровня, коммутатором входов практически не встречается. В этой статье я постараюсь в меру своих способностей и возможностей восполнить этот пробел. Данный шестиканальный усилитель рассчитан на работу с сигналами, поступающими от звуковой карты и DVD проигрывателя.
Его усилитель мощности состоит из 5 идентичных каналов мощностью по 22 ватт каждый и одного сабвуферного канала на 40 ватт. Особенностью всех каналов является однополярное питание напряжением всего лишь 15,5 вольт от транзисторного стабилизатора.
Его нетрудно несколько увеличить, но делать свыше 16,5 Вольт весьма не рекомендую. При напряжении в 18 Вольт усилители мощности (особенно канала сабвуфера) почти наверняка весьма скоро выйдут из строя.
На вход усилителя сигнал поступает через разъёмы, расположенные на задней стенке корпуса. Можно одновременно подключить два источника сигнала. Переключение входов производится с помощью электромагнитных реле. Далее сигнал поступает на фильтр, где обрезаются частоты выше 20 кГц, а оттуда на усилители мощности.
Темброблок и регуляторы громкости не предусмотрены, так как подавляющее большинство проигрывателей DVD и все звуковые карты компьютеров прекрасно справляются с этими функциями сами. Но при желании можно ввести эти регуляторы в усилитель. К выходу усилителя мощности каждого из каналов подключен электронный индикатор уровня сигнала на светодиодах.
Особенностью данного усилителя является отсутствие специальных радиаторов под микросхемы УМНЧ и регулирующие транзисторы.
Эту роль успешно выполняет дюралюминиевое шасси усилителя. Диэлектрические прокладки под них не требуются, что улучшает отвод тепла.
Блок питания
Блок питания (рис. 1) построен по несколько необычной схеме.
Во-первых: регулирующий транзистор включён по схеме с общим эмиттером, что позволяет весьма простыми способами достичь минимально возможной разницы между входным и выходным напряжением и, следовательно — высокого КПД.
Другой особенностью стабилизатора является применение двух выпрямителей переменного напряжения: основной на диодах VD1-VD4 и вспомогательный на диодах VD5-VD8. Вспомогательный выпрямитель предназначен для питания каскада на транзисторе VT4. Можно обойтись и без этого выпрямителя, увеличив номинал резисторов R2 и R7 до соответственно 2 кОм и 150 Ом, но ухудшится экономичность стабилизатора. Транзистор VT4 тогда придётся поставить на радиатор площадью не менее 15 см2.
Все элементы, относящиеся к вспомогательному выпрямителю, в этом случае не понадобятся.
Выводы деталей, подключённые к плюсовому проводу вспомогательного выпрямителя, следует присоединить к аналогичному выходу основного выпрямителя. Для того чтобы при этом не ухудшилась экономичность нужно заменить транзистор КТ863А мощным полевым типа КП727А (лучше поставить два-три параллельно включённых таких транзистора без всяких уравнивающих ток резисторов).
Можно применить другие подходящие по параметрам отечественные или импортные транзисторы с сопротивлением сток-исток в открытом состоянии не более 0,1 Ом, допустимым напряжением между стоком и истоком не менее 30 В. Между затвором и истоком полезно включить для повышения надёжности работы любой маломощный стабилитрон на напряжение 12-15 В. Анод стабилитрона соединяется с истоком.
Рис.1.1
Транзистор VT5 обязательно должен иметь хороший тепловой контакт с шасси усилителя. Более того, требуется параллельно включить не менее двух транзисторов VT5 типа КТ863А и соответственно резисторов R9 и R7 в таком же количестве (рис.
1.1) На схеме (рис. 1) всё показано в одном экземпляре для упрощения.
Транзистор КТ863А обладает редкой совокупностью очень ценных параметров, большой максимальный ток коллектора (10 А), большой коэффициент передачи тока базы при этом токе (более 100) и весьма малое напряжение насыщения коллектор-эмиттер (менее 0,3 V) при этом же токе коллектора.
Поэтому данный стабилизатор начинает нормально работать при напряжении на входе менее чем на 0,5 вольта больше выходного, что позволяет получить хороший КПД. Транзисторы КТ863А можно заменить транзисторами КТ819 с любым буквенным индексом и в любом корпусе, но потребуется подобрать экземпляры с приемлемыми параметрами.
В качестве диодов VD1-VD4 можно применить любые, выдерживающие прямой средний ток не менее 10 А. Обратное допустимое напряжение на диодах не должно быть меньше 35 вольт. Если нужно получить меньшие потери в мостовом выпрямителе, нужно применить устаревшие германиевые мощные диоды или кремниевые диоды с барьером Шоттки, рассчитанные на напряжение и токи не менее указанных.
Можно применить монолитные мостовые выпрямители, но они должны быть рассчитаны на силу выпрямленного тока не менее 15 А. Стабилизатор собран на плате из стеклотекстолита размером 40×50 мм. Крупные детали стабилизатора и регулирующие транзисторы VT5 типа КТ863А расположены вне платы непосредственно на шасси.
Электролитические конденсаторы можно применить любые подходящие по размеру, все остальные конденсаторы керамические или типа МБМ на напряжение не ниже указанного на схеме. Микросхемы DA1, DA2, DA3, транзисторы VT5 устанавливаются с помощью винтов непосредственно на металлическое шасси без изолирующих прокладок. Для трансформатора питания удобно использовать трансформатор ТС-180 или ТСА-180 от лампово-полупроводниковых чёрно-белых телевизоров.
