Какие основные параметры имеет транзистор КТ904А. Где применяется КТ904А в радиоэлектронике. Какие преимущества и недостатки у КТ904А по сравнению с аналогами. На что обратить внимание при использовании КТ904А в схемах.
Общая информация о транзисторе КТ904А
КТ904А — это кремниевый эпитаксиально-планарный n-p-n транзистор, предназначенный для работы в схемах генерирования и усиления мощности в диапазоне частот 100-400 МГц. Данный транзистор относится к классу генераторных СВЧ-транзисторов.
Основные характеристики КТ904А:
- Структура: n-p-n
- Максимальная рассеиваемая мощность коллектора: 5 Вт
- Граничная частота коэффициента передачи тока: не менее 350 МГц
- Максимальное напряжение коллектор-эмиттер: 60 В
- Максимальный ток коллектора: 0,8 А
- Статический коэффициент передачи тока: не менее 10
Области применения транзистора КТ904А
Благодаря своим характеристикам, транзистор КТ904А находит широкое применение в различных радиоэлектронных устройствах:
- Усилители мощности в диапазоне 100-400 МГц
- Генераторы СВЧ-сигналов
- Умножители частоты
- Передатчики радиостанций
- Усилители для радиолокационной аппаратуры
Какие конкретные схемы чаще всего используют КТ904А? Данный транзистор часто применяется в выходных каскадах передатчиков, работающих в УКВ-диапазоне. Также КТ904А используется в качестве активного элемента в генераторах с внешним возбуждением.
Особенности конструкции транзистора КТ904А
КТ904А выпускается в металлокерамическом корпусе с жесткими выводами. Масса транзистора не превышает 6 грамм. На корпусе указывается тип прибора.
Какие элементы входят в конструкцию КТ904А? Транзистор имеет следующую структуру:
- Кремниевый кристалл с эпитаксиально-планарной структурой
- Металлизированные контактные площадки
- Внутренние выводы, соединяющие кристалл с внешними выводами
- Металлокерамический корпус
- Три внешних вывода (эмиттер, база, коллектор)
Преимущества транзистора КТ904А
По сравнению с аналогами, транзистор КТ904А обладает рядом достоинств:
- Высокая граничная частота (350 МГц), позволяющая эффективно работать в УКВ-диапазоне
- Хорошая линейность характеристик
- Низкий уровень шумов
- Высокая надежность и стабильность параметров
- Возможность работы при повышенных температурах (до +125°C)
Почему КТ904А часто выбирают для СВЧ-схем? Этот транзистор обеспечивает высокий коэффициент усиления на частотах до 400 МГц при относительно небольших искажениях сигнала.
Особенности применения КТ904А в схемах
При использовании транзистора КТ904А в электронных устройствах следует учитывать некоторые нюансы:
- Необходимость применения цепей термостабилизации режима
- Важность правильного выбора рабочей точки для обеспечения линейности
- Чувствительность к статическому электричеству
- Необходимость эффективного теплоотвода при работе на большой мощности
На что обратить внимание при монтаже КТ904А? Рекомендуется использовать антистатические меры предосторожности и избегать перегрева выводов при пайке.
Сравнение КТ904А с аналогами
Как КТ904А соотносится с другими транзисторами схожего класса? Рассмотрим сравнение с некоторыми аналогами:
| Параметр | КТ904А | 2N3375 | 2SC2391 |
|---|---|---|---|
| Граничная частота, МГц | 350 | 300 | 400 |
| Макс. мощность коллектора, Вт | 5 | 11 | 3,5 |
| Макс. напряжение К-Э, В | 60 | 65 | 50 |
Как видно из сравнения, КТ904А занимает промежуточное положение по характеристикам между зарубежными аналогами.
Типовые схемы включения КТ904А
Рассмотрим несколько базовых схем с использованием транзистора КТ904А:
Усилитель мощности на КТ904А
Простая схема однокаскадного усилителя мощности на частоту 150 МГц:
«`text +12V | R1 | C1 )|( L1 >—||—( )—+——+ | | —+— | C2 | / | | >—||—-+—| |—+ | | \ | | | —+— | R2 | L2 | | ( ) GND R3 ( ) | ( ) GND | | C3 )|| — GND R1 = 100 Ом R2 = 10 кОм R3 = 10 Ом C1 = 10 пФ C2 = 100 пФ C3 = 1000 пФ L1 = 0,1 мкГн L2 = 0,2 мкГн «`В данной схеме КТ904А включен по схеме с общим эмиттером. Входной контур L1C1 обеспечивает согласование с источником сигнала, а выходной L2C3 — с нагрузкой. Резистор R3 служит для термостабилизации режима.
Генератор на КТ904А
Схема простого генератора с общей базой на частоту 200 МГц:
«`text +12V | R1 | C1 )|( L1 >-||—( )—+—+ | | —+- | | / | C2 +-|—| | >-||-+ | \ | | —+- | | | | R2 | L2 | | ( ) GND R3 ( ) | ( ) GND | | C3 )|| — GND R1 = 220 Ом R2 = 1 кОм R3 = 10 Ом C1 = 5 пФ C2 = 50 пФ C3 = 500 пФ L1 = 0,05 мкГн L2 = 0,1 мкГн «`В этой схеме колебательный контур L2C3 определяет частоту генерации. Конденсатор C2 обеспечивает положительную обратную связь. Режим работы транзистора устанавливается резисторами R1-R3.
Рекомендации по выбору режима работы КТ904А
Для обеспечения оптимальной работы транзистора КТ904А важно правильно выбрать режим по постоянному току. Рекомендуемые параметры:
- Напряжение коллектор-эмиттер: 20-30 В
- Ток коллектора: 100-300 мА
- Напряжение база-эмиттер: 0,6-0,8 В
Как подобрать оптимальный режим для конкретной схемы? Следует провести расчет и экспериментальный подбор параметров, контролируя температуру корпуса транзистора и уровень нелинейных искажений.
Особенности теплового режима КТ904А
Транзистор КТ904А имеет максимально допустимую температуру кристалла 150°C. Для обеспечения нормального теплового режима необходимо соблюдать следующие правила:
- Использовать радиатор с площадью не менее 10 см²
- Применять теплопроводящую пасту между корпусом и радиатором
- Обеспечивать хорошую вентиляцию устройства
- Контролировать температуру корпуса, не допуская перегрева выше 70°C
Какие последствия может иметь перегрев КТ904А? При превышении допустимой температуры возможно необратимое ухудшение параметров транзистора и даже его выход из строя.
Транзистор КТ904 — DataSheet
Цоколевка транзисторов КТ904, КТ907
Транзисторы кремниевые эпитаксиально-планарные n-p-n генераторные сверхвысокочастотные. Предназначены для работы в схемах усиления мощности, генерирования, умножения частоты в диапазоне 100 — 400 МГц в режимах с отсечкой коллекторного тока при напряжении питания 28 В. Выпускаются в металлокерамическом корпусе с жесткими выводами. Обозначение типа указывается на боковой поверхности корпуса. Масса транзистора не более 6 г.
| Параметр | Обозначение | Маркировка | Условия | Значение | Ед. изм. |
| Аналог | КТ904А | 2N3375, 2N5635 *3, 2SC2391 *3, 2SC2104 *3, 2SC1765 *3 | |||
| КТ904Б | 2SC549, MRF5174 *3 | ||||
| Структура | — | n-p-n | |||
| Максимально допустимая постоянная рассеиваемая мощность коллектора | PK max,P*K, τ max,P**K, и max | КТ904А | 40 °C | 5* | Вт |
| КТ904Б | 40 °C | 5* | |||
| Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером | fгр, f*h31б, f**h31э, f***max | КТ904А | — | ≥350 | МГц |
| КТ904Б | — | ≥300 | |||
| Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера | UКБО проб. , U*КЭR проб., U**КЭО проб. | КТ904А | 0.1к | 60* | В |
| КТ904Б | 0.1к | 60* | |||
| Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора | UЭБО проб., | КТ904А | — | 4 | В |
| КТ904Б | — | 4 | |||
| Максимально допустимый постоянный ток коллектора | IK max, I*К , и max | КТ904А | — | 0.8(1.5*) | А |
| КТ904Б | — | 0.8(1.5*) | |||
| Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера | IКБО, I*КЭR, I**КЭO | КТ904А | 60 В | ≤1.5* | мА |
| КТ904Б | 60 В | ≤1.5* | |||
| Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером | h21э, h* | КТ904А | 5 В; 0.25 А | ≥10* | |
| КТ904Б | 5 В; 0.25 А | ≥10* | |||
| Емкость коллекторного перехода | cк, с*12э | КТ904А | 28 В | ≤12 | пФ |
| КТ904Б | 28 В | ≤12 | |||
| Сопротивление насыщения между коллектором и эмиттером | rКЭ нас, r*БЭ нас, К**у.р. | КТ904А | — | ≤5; ≥2.5** | Ом, дБ |
| КТ904Б | — | ≤5; ≥2** | |||
| Коэффициент шума транзистора | Кш, r*b, P**вых | КТ904А | 400 МГц | ≥3** | Дб, Ом, Вт |
| КТ904Б | 400 МГц | ≥2.5** | |||
| Постоянная времени цепи обратной связи на высокой частоте | τк, t*рас, t**выкл, t***пк(нс) | КТ904А | — | ≤15 | пс |
| КТ904Б | — | ≤20 |
Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.
*3 — функциональная замена, тип корпуса отличается.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Транзистор КТ904А. Купим неликвиды: транзисторы КТ904А
: Выкупаем транзисторы типа КТ904А, работаем на территории всей России
Выкупаем транзисторы КТ904А из производственных запасов, складских резервов организаций и предприятий.
КТ904А
Транзисторы КТ904А кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в усилителях мощности, умножителях частоты и автогенераторах на частотах 100…400 МГц при напряжении питания 28 В.
Выпускаются в металлокерамическом корпусе с жесткими выводами и монтажным винтом.
Тип прибора указывается на корпусе.
Масса транзистора не более 6 г.
Основные технические характеристики транзистора КТ904А:
Структура транзистора: n-p-n
Рк т max — Постоянная рассеиваемая мощность коллектора с теплоотводом: 5 Вт
fгр — Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 350 МГц
Uкэr max — Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 60 В (0,1кОм)
Uэбо max — Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В
Iк max — Максимально допустимый постоянный ток коллектора: 0,8 А
Iк и max — Максимально допустимый импульсный ток коллектора: 1,5 А
Iкэr — Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: 1,5 мА (60В)
h31э — Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 10
Ск — Емкость коллекторного перехода: не более 12 пФ
Rкэ нас — Сопротивление насыщения между коллектором и эмиттером: не более 5 Ом
Рвых — Выходная мощность транзистора: не менее 3 Вт на частоте 400 МГц
tк — Постоянная времени цепи обратной связи на высокой частоте: не более 15 пс
Предложения просьба направлять на нашу электронную почту.
В своих предложениях указывайте: условия хранения, год выпуска, есть ли заводская упаковка, производителя и маркировку изделий.
Транзистор КТ904А —
Драгоценные металлы в транзисторе КТ904А согласно данных и паспортов-формуляров. Бесплатный онлайн справочник содержания ценных и редкоземельных драгоценных металлов с указанием его веса вида которые используются при производстве электрических радио транзисторов.
Содержание драгоценных металлов в транзисторе КТ904А.
Золото: 0.041 грамм.
Серебро: 0.036 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
Примечание: .
Если у вас есть интересная информация о транзисторе КТ904А сообщите ее нам мы самостоятельно разместим ее на сайте.
Вопросы справочника по транзисторах которые интересуют наших посетителей: найти аналог транзистора, усилитель на транзисторе, замена транзистора, как проверить транзистор или чем заменить транзистор в схеме, правила включения транзистора,
Также интересны ваши рекомендации по мощным транзисторам, импортным и отечественным комплектующим, как самостоятельно проверить транзистор,

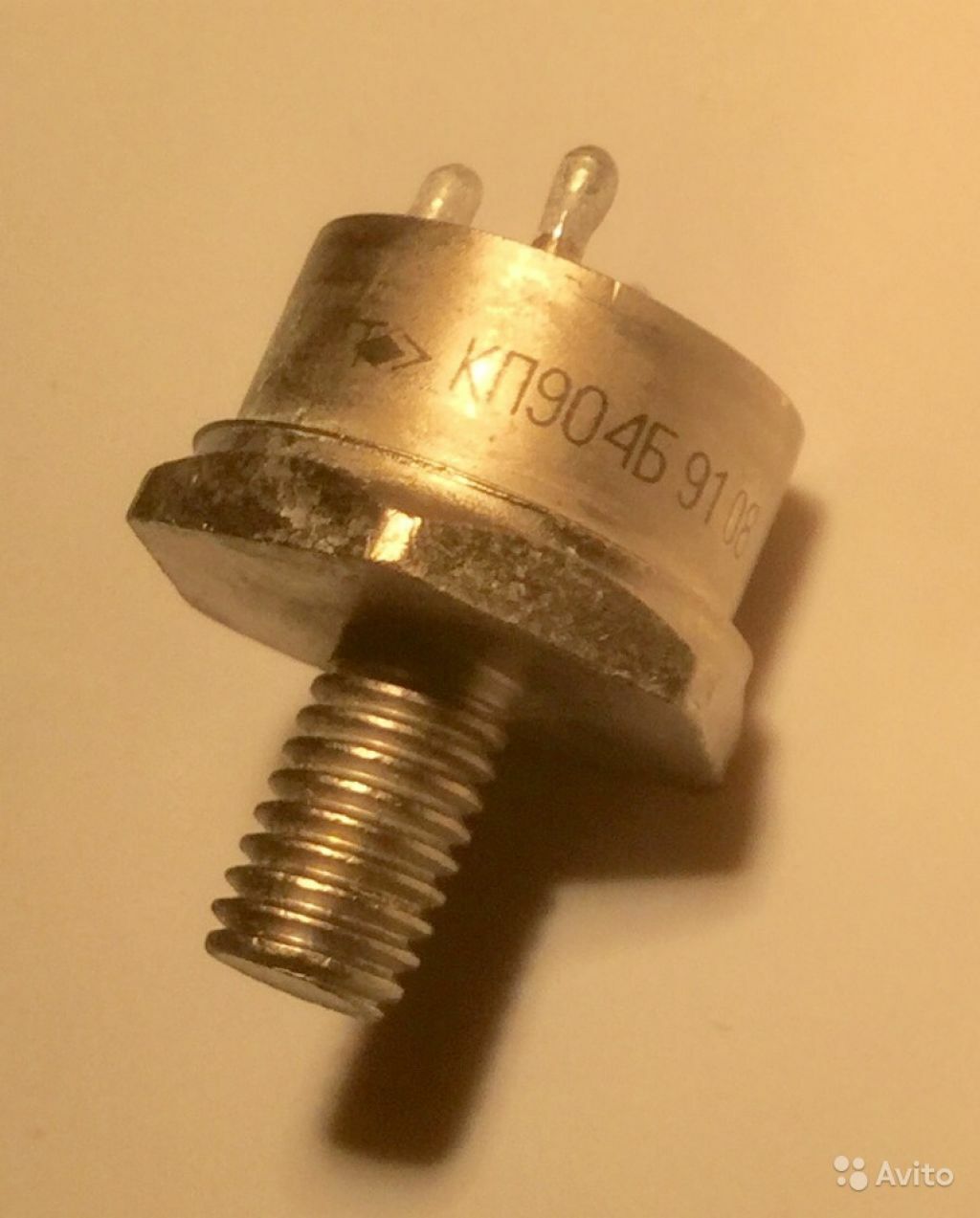

Фото транзистора марки КТ904А:
Полевой транзистор — полупроводниковый прибор, в котором ток изменяется в результате действия «перпендикулярного» току электрического поля, создаваемого напряжением на затворе.
Протекание в полевом транзисторе рабочего тока обусловлено носителями заряда только одного знака (электронами или дырками), поэтому такие приборы часто включают в более широкий класс униполярных электронных приборов (в отличие от биполярных).
Схемы включения полевых транзисторов
Так же, как и биполярные транзисторы, полевые транзисторы могут иметь три схемы включения: с общим истоком, с общим стоком и с общим затвором. Схема включения определяется тем, какой из трех электродов транзистора является общим и для входной и выходной цепи. Очевидно, что рассмотренный нами пример (рис. 4.2) является схемой с общим истоком (рис. а).
Схема с общим затвором (рис. ) аналогична схеме с общей базой у биполярных транзисторов. Она не дает усиления по току, а входное сопротивление здесь маленькое, так как входным током является ток стока, вследствие этого данная схема на практике не используется.
Схема с общим стоком (рис в) подобна схеме эмиттерного повторителя на биполярном транзисторе и ее называют истоковым повторителем. Для данной схемы коэффициент усиления по напряжению близок к единице. Выходное напряжение по величине и фазе повторяет входное. В этой схеме очень высокое входное сопротивление и малое выходное.
Справочные данные на транзисторы (DataSheet) КТ904А включая его характеристики:
Актуальные Даташиты (datasheets) транзисторов – Схемы радиоаппаратуры:
Транзистор доступное описание принципа работы.
Жуткая вещь, в детстве все не мог понять как он работает, а оказалось все просто.
В общем, транзистор можно сравнить с управляемым вентилем, где крохотным усилием мы управляем мощнейшим потоком. Чуть повернул рукоятку и тонны дерьма умчались по трубам, открыл посильней и вот уже все вокруг захлебнулось в нечистотах. Т.е. выход пропорционален входу умноженному на какую то величину. Этой величиной является коэффициент усиления.
Делятся эти устройства на полевые и биполярные.
В биполярном транзисторе есть эмиттер, коллектор и база (смотри рисунок условного обозначения). Эмиттер он со стрелочкой, база обозначается как прямая площадка между эмиттером и коллектором. Между эмиттером и коллектором идет большой ток полезной нагрузки, направление тока определяется стрелочкой на эмиттере. А вот между базой и эмиттером идет маленький управляющий ток. Грубо говоря, величина управляющего тока влияет на сопротивление между коллектором и эмиттером. Биполярные транзисторы бывают двух типов: p-n-p и n-p-n принципиальная разница только лишь в направлении тока через них.
Полевой транзистор отличается от биполярного тем, что в нем сопротивление канала между истоком и стоком определяется уже не током, а напряжением на затворе. Последнее время полевые транзисторы получили громадную популярность (на них построены все микропроцессоры), т.к. токи в них протекают микроскопические, решающую роль играет напряжение, а значит потери и тепловыделение минимальны.
Обозначение транзисторов или камень преткновения всех студентов. Как запомнить тип биполярного транзистора по его условной схеме? Представь что стрелочка это направление твоего движения на машине… Если едем в стенку то дружный вопль «Писец Нам Писец.
В общем, транзистор позволяет тебе слабеньким сигналом, например с ноги микроконтроллера, управлять мощной нагрузкой типа реле, двигателя или лампочки. Если не хватит усиления одного транзистора, то их можно соединять каскадами – один за другим, все мощней и мощней. А порой хватает и одного могучего полевого MOSFET транзистора. Посмотри, например, как в схемах сотовых телефонов управляется виброзвонок. Там выход с процессора идет на затвор силового MOSFET ключа.
Купить транзисторы или продать а также цены на КТ904А:
Оставьте отзыв или бесплатное объявление о покупке или продаже транзисторов (полевых транзисторов, биполярных транзисторов, КТ904А:
После публикации (1) мне пришло много писем. Из этого следует сделать вывод, что те, кто еще сохранил желание держать в руках паяльник, живо интересуются такими конструкциями. Поэтому я решил опубликовать схему еще одной конструкции. Как видно из рис.1, схема является доработанной из публикации (1). Данная конструкция, думаю, заинтересует многих радиолюбителей, так как гораздо проще таких же по мощности усилителей на биполярных транзисторах. Кроме того при питании 12 – 27в требуются источники питания, рассчитанные на значительные токи. Описанный усилитель прекрасно работает от нестабилизированного источника 42 – 45 вольт с током нагрузки 2А и емкостью фильтра 5000-6000 мкф. Данный усилитель работает в составе трансивера “РОСА” в течении 10 лет. Работает исключительно линейно и надежно. Корреспонденты отмечают высокое качество сигнала. Следует иметь ввиду, что при нагревании усиление транзисторов падает, поэтому при малых габаритах корпуса трансивера следует применять радиаторы. В авторском варианте тразисторы закреплены на корпусе трансивера. Сейчас доступны импортные элементы, поэтому можно не изменяя схемы применить транзисторы IRF510,IRF511. Но нужно не забывать что напряжение питания не должно превышать 27-28 вольт. Крутизна этих транзисторов достигает 2А/В.Причем начальный участок входной характеристики очень нелинейный. Ток стока появляется при смещении около +1В. Подобрать пару с одинаковыми параметрами затруднительно Поэтому следует применять раздельные цепи смещения. А теперь вернемся к схеме. Итак, как видно из рисунка, схема является двухтактной. О преимуществах двухтактной схемы не стоит говорить, они очевидны. На входе стоит трансформатор ШПТЛ на ферритовом кольце. Он является симметрирующим с трансформацией сопротивлений 1:4. Для раскачки транзистора КП904А требуется напряжение 7в эфф. ( 20 в размах ). Поэтому легко подсчитать какая требуется мощность на входе – примерно 1вт. К сожалению при таком включении сказывается входная емкость затвор-исток, поэтому усилитель имеет завал на ВЧ диапазонах. Если переделать входную цепь на понижение сопротивления, то завала на ВЧ диапазонах не будет, но входную мощность придется увеличить до 5-7 вт Диоды V1 и V2 служат для автосмещения . Они позволяют работать транзисторам при минимальном смещении, а следовательно облегчают тепловой режим усилителя. Кроме-того они уменьшают размах напряжения между затвором и каналом увеличивая надежность усилителя. Резисторы R7,R8 выравнивают усиление транзисторов, а так же защищают от перегрузки по току. В стоковых цепях стоят стабилитроны с напряжением стабилизации 90в. Они надежно защищают транзисторы от пробоя при высоком КСВ или при обрыве нагрузки. Выходной трансформатор включен непосредственно в цепи стоков транзисторов. Он преобразует выходное сопротивление усилителя примерно в 75ом. Получить выходное сопротивление 50 ом просто – вторичная обмотка трансформатора должна иметь 2 витка. При этом несколько увеличивается широкополосность. Конструкция трансформаторов видна из рисунка. Монтаж усилителя произвольный, следует стремиться к симметричности монтажа. Длина проводников ВЧ цепей должна быть минимальной. Материал колец — 1000НН-2000НМ.Выходной трансформатор можно изготовить из колец диаметром 7мм . Тогда потребуется бинокль из 2*10 колец. Кстати он получается в конструктивном отношении более удачным, так как провода в трубке из 7мм колец помещаются более плотно, а это увеличивает широкополосность. Налаживание усилителя сводится к установке на затворах КП904А напряжения 0,5в. При этом ток покоя усилителя должен быть 100-200 мА. Следует иметь ввиду, что ток стока в хороших транзисторов при нулевом смещении равен нулю. Крутизна обычно не превышает 0,5А/В. Если есть осциллограф, можно более точно вывести усилитель в линейный режим, подав на вход сигнал уровнем не более 1в и изменяя напряжение смещения, добиться максимального усиления. Настройку усилителя лучше всего производить при пониженном напряжении питания – 15-20в. Не следует забывать, что транзисторы боятся статики, и при монтаже и налаживании следует соблюдать меры предосторожности. Литература:
|
Тепловое сопротивление — транзистор — Большая Энциклопедия Нефти и Газа, статья, страница 2
Тепловое сопротивление — транзистор
Cтраница 2
Как правило, с корпусом соединяется коллекторный электрод, так как хороший их контакт улучшает теплоотвод от коллектора и снижает тепловое сопротивление транзистора. [16]
Как указано выше, сопротивление теплового контакта составляет часть теплового сопротивления транзистора, поэтому рационально иметь тепловое сопротивление радиатора, соизмеримое с тепловым сопротивлением транзистора. [17]
Как правило, с корпусом соединяется коллекторный электрод, так как хороший контакт области коллектора с корпусом улучшает теплоотвод от коллектора и снижает тепловое сопротивление транзистора. [18]
В маломощных транзисторах ( П9, П10, П13 — П16, П101 — П105) с корпусом соединяется базовый электрод, а в мощных — коллекторный, так как хороший контакт области коллектора с корпусом улучшает теплоотвод от коллектора и снижает тепловое сопротивление транзистора. [20]
Выведена формула для температурного коэффициента эмиттерно-го напряжения для кремниевых дрейфовых транзисторов. Определено тепловое сопротивление СВЧ транзисторов КТ904 и КТ606 из входных вольт-амперных характеристик, снятых при разных коллекторных напряжениях. [21]
Метод упрощенных эквивалентов распространен на случай, когда теплоотводящая поверхность не изотермична, а участвует в теплообмене с окружающей средой и когда имеется контактное сопротивление в слоях структуры. Дан пример расчета теплового сопротивления СВЧ транзистора с контактным сопротивлением корпус — теплоотвод. [22]
Один из них — определять тепловое сопротивление транзистора для каждого конкретного режима, выясняя в нем предварительно распределение источников тепла. Этот подход вряд ли следует считать целесообразным, потому что при этом тепловое сопротивление перестанет быть постоянной характеристикой транзистора. [23]
Тепловое сопротивление квадратного сантиметра площади хорошо выполненного контакта два транзистора с алюминиевым радиатором или шасси имеет величину порядка 1 5 — 2 С / вт. Для его учета достаточно к величине теплового сопротивления транзистора, указанной в справочнике, прибавить это значение, поделенное на площадь контакта. [24]
Кб от 6 до 12 В или от 12 до 18 В входное напряжение U36 убывает на 0 0175 В. В, f / 36i — эб2 0 0175 В, находим тепловое сопротивление транзистора КТ904 Я116 С / Вт. Если бы мы использовали значение Ки 2 3 — 10 — 3 В / С приведенное в работе [3], то получили бы заниженные на 30 % величины теплового сопротивления. [25]
При работе транзисторов в импульсных режимах тепло в Коллекторном переходе выделяется в основном на фронтах импульса. Максимальная температура, которая при этом достигается, может значительно превосходить среднюю. Последнюю обычно определяют, исходя из измерений теплового сопротивления транзистора и средней величины выделяемой в нем мощности. [26]
Мы качественно нарисовали ситуацию, в которой и берут свое основание тепловые расчеты. Гладкая и чистая поверхность металла имеет маленькое тепловое сопротивление, а грязная и неровная — высокое. Тепловое сопротивление транзистора зависит от конструкции его корпуса, площади полупроводникового кристалла и, как ни странно, от частоты переключения и скважности импульсов… [28]
Прежде всего в мощных транзисторах следует стремиться к увеличению их допустимой мощности рассеяния. Для обеспечения этого требования необходимо, чтобы транзисторная структура и в первую очередь те ее области, где происходит в основном выделение тепла, допускали нагрев до достаточно высоких температур. С этой точки зрения германиевые транзисторы уступают кремниевым, так как благодаря большей ширине запрещенной зоны в приборах, изготовленных на основе кремния, транзисторная структура допускает нагрев до более высокой температуры. Кроме того, для увеличения допустимой мощности рассеяния необходимо стремиться к снижению теплового сопротивления транзистора, так как величина допустимой мощности рассеяния при прочих равных условиях обратно пропорциональна тепловому сопротивлению. [29]
Так, в подобном корпусе фирма RCA выпустила транзистор ТА7003, отдающий 1 вт на частоте 2 Ггц. Индуктивность этого корпуса не превосходит 0 1 нгн. Транзистор отдает максимальную мощность в коаксиальной воздушной линии в схеме с общей базой. В этих структурах отвод тепла осуществляется как с коллекторной, так и с эмиттерной стороны кристалла, что позволяет резко уменьшить тепловое сопротивление транзисторов. Кроме того, в них возможно получение очень малых индуктивностей эмиттера. Структура транзистора включает в себя также последовательные балластные сопротивления в цепи эмиттера, снижающие вероятность вторичного пробоя. На одной из двух составляющих транзистор пластин на подложке га — типа создаются коллектор n — типа и базовый слой р — типа. [30]
Страницы: 1 2
Расчет связного передатчика коммерческой связи на полупроводниках
необходимое постоянное напряжение на коллекторе в режиме максимальной мощности:
2. Для возбуждения транзисторов необходима мощность (ОК):
при
3. Предоконечный каскад должен обеспечить мощность:
где — КПД контура ПОК;
Такую мощность можно получить от двух транзисторов 2Т922В. Коэффициент усиления по мощности на частоте 70 МГц равен:
Мощность на входе транзисторов 2Т922В равна:
Возбуждать эти транзисторы можно сигналом от усилителя, который должен обеспечить мощность:
Получить такую мощность на частоте 70 МГц можно с помощью транзистора КТ904. Этот транзистор на частоте 70 МГц имеет усиление по мощности:
На возбуждение каскада потребуется мощность:
Требуемую мощность можно получить от утроителя на транзисторе КТ904:
при
Возьмем ещё утроитель на транзисторе КТ904:
Определяем число каскадов предварительного усиления.
Требуемый коэффициент усиления передатчика по мощности:
где — мощность на выходе кварцевого автогенератора.
Коэффициент усиления передатчика по мощности с учётом запаса, учитывающего разброс параметров элементов передатчика:
Число каскадов предварительного усиления:
где — средний коэффициент усиления оконечного каскада;
— средний коэффициент усиления каскада предварительного усиления;
— КПД выходной цепи передатчика;
— КПД цепи связи между каскадами (выбирается небольшим для стабилизации режимов работы транзисторов передатчика).
— КПД общий для умножителей частоты соответственно в 3 и 9 раз.
Принимаем
На выходе передатчика необходимо поставить ФНЧ, который должен обеспечивать фильтрацию высших гармоник не менее -35дб.
Приведём структурную схему АМ передатчика.
2. Энергетический расчёт принципиальной схемы
2.1. Расчёт выходного каскада и амплитудного модулятора
Принципиальная схема оконечного и предоконечного каскадов с комбинированной амплитудной модуляцией:
В данной схеме в предоконечном каскаде использована коллекторная модуляция (модуляция напряжением питания), в выходном каскаде – базовая модуляция (модуляция смещением) и коллекторная модуляция.
Данный вид комбинированной модуляции применяется в транзисторных передатчиках.
При этом модулирующие колебания от мощного УНЧ поступают в коллекторы транзисторов оконечного и предоконечного каскадов, и транзистор выходного каскада работает при изменяющихся коллекторном напряжении и амплитуде выходных колебаний.
Применение комбинированной АМ позволяет существенно улучшить линейность статической модуляционной характеристики и соответственно снижает коэффициент нелинейных искажений.
Исходные данные: fн=75МГц, Рн=100Вт, М=1, Кг=3%.
Колебательная мощность в максимальном режиме:
Т.к. используем двухтактную схему включения транзисторов, то колебательная мощность, требуемая от одного транзистора в максимальном режиме:
Выбираем транзистор, способный рассеивать мощность того же порядка, типа 2Т980А, для которого
Параметры транзистора:
,,
Для расчёта воспользуемся методом управляющего заряда. Рассчитаем максимальный энергетический режим одного транзистора. Коллекторное напряжение в максимальном режиме устанавливаем исходя из условия:
Пусть угол отсечки . Тогда из таблицы находим:
,
Граничная частота:
Амплитуда импульсов коллекторного тока:
Напряжённость граничного режима:
Амплитуда 1-ой гармоники напряжения на коллекторе:
Амплитуда 1-ой гармоники и постоянная составляющая коллекторного тока:
Колебательная, потребляемая и рассеиваемая мощность:
Т.к. получили Ррас<Рдоп, то транзистор выбран правильно:
Рассчитаем КПД каскада:
Амплитуда первый гармоники управляющего заряда:
где
Минимальное мгновенное напряжение на эмиттерном переходе:
Постоянная составляющая напряжения на эмиттерном переходе:
Оптимальное сопротивление нагрузки каскада:
Вспомогательный коэффициент:
Амплитуда первой гармоники суммарного тока базы с учётом тока ёмкости Ск:
где
Сопротивление корректирующего резистора:
Выходная мощность потребляемая в R5:
Входное сопротивление:
Входная мощность, потребляемая в Rвх:
Суммарная входная мощность, необходимая для работы каскада:
Коэффициент усиления по мощности:
Входная индуктивность:
Входная ёмкость:
Пересчитаем полученные параметры для параллельно-двухтактной схемы.
(т.к. при параллельном включении транзистора суммарное входное сопротивление нагрузки уменьшается, а при двухтактном — увеличивается).
Остальные параметры остаются без изменения.
Необходимые напряжения смещения обеспечиваются цепочкой авто
Транзистор — содержание драгметаллов
Содержание драгметаллов в транзисторах
На каждой странице указаны данные о содержании драгметаллов, а также приведена ценность изделия при сдаче в скупку, исходя из текущей стоимости золота, серебра, платины и палладия на бирже.
13В44 19С17 1Д403В 1НТ251 1НТ252А 1Т305 1Т305А 1Т305Б 1Т305В 1Т308 1Т308А 1Т308Б 1Т308Б 1Т308В 1Т311 1Т311 1Т3110 1Т3110А-2 1Т311А 1Т311А 1Т311А 1Т311Б 1Т311Б 1Т311В 1Т311Г 1Т311Г 1Т311Д 1Т311Д 1Т311Е 1Т311Ж 1Т311З 1Т311И 1Т311К 1Т311Л 1Т313 1Т313 1Т313А 1Т313А 1Т313Б 1Т313Б 1Т313В 1Т313В 1Т320 1Т320А 1Т320Б 1Т320В 1Т321 1Т321А 1Т321Б 1Т321В 1Т321Г 1Т321Д 1Т321Е 1Т329 1Т329А 1Т329А 1Т329А 1Т329Б 1Т329Б 1Т329Б 1Т329В 1Т329В 1Т330А 1Т335 1Т335А 1Т335Б 1Т335В 1Т335Г 1Т335Д 1Т338А 1Т338Б 1Т341А 1Т341А 1Т341Б 1Т341В 1Т363А 1Т387 1Т387А-2 1Т403 1Т403А 1Т403А 1Т403Б 1Т403Б 1Т403Б 1Т403В 1Т403В 1Т403В 1Т403Г 1Т403Г 1Т403Г 1Т403Д 1Т403Д 1Т403Е 1Т403Ж 1Т403Ж 1Т403Ж 1Т403И 1Т403И 1Т612А 1Т806 1Т806А 1Т806А 1Т806А 1Т806Б 1Т806Б 1Т806Б 1Т806В 1Т806В 1Т806В 1Т813 1Т813А 1Т813А 1Т813Б 1Т813Б 1Т813В 1Т813В 1Т813В 1Т901 1Т901А 1Т901А 1Т901А 1Т901Б 1Т901Б 1Т905 1Т905А 1Т905А 1Т906 1Т906 1Т906А 1Т906А 1Т910 1Т910АД 1Т910АД 1ТМ115 1ТМ115Б 1ТМ115В 1ТМ115Г 1ТМ305 1ТМ305А 1ТМ305Б 1ТМ305В 1ТС609 1ТС609А 1ТС609А 1ТС609Б 1ТС609Б 1ТС609Б 1ТС609В 1ТС609В 2N5210 2П101А 2П103 2П103А 2П103А 2П103А 2П103Б 2П103Б 2П103Б 2П103В 2П103В 2П103В 2П103Г 2П103Г 2П103Д 2П103Д 2П201 2П201А-1 2П201Г 2П201Д-1 2П202 2П202А-2 2П212А 2П301 2П301А 2П301А 2П301Б 2П301Б 2П301Б 2П301В 2П302 2П302А 2П302А 2П302А 2П302Б 2П302Б 2П302Б 2П302Б 2П302БМ 2П302В 2П302В 2П302В 2П302ВМ 2П302ГМ 2П302М 2П303 2П303А 2П303А 2П303А 2П303Б 2П303Б 2П303Б 2П303В 2П303В 2П303В 2П303Г 2П303Г 2П303Д 2П303Д 2П303Д 2П303Е 2П303Е 2П303Е 2П303Ж 2П303З 2П303И 2П303И 2П304А 2П305 2П305А 2П305А 2П305А 2П305А 2П305А ОСМ 2П305Б 2П305Б 2П305Б 2П305Б 2П305Б ОСМ 2П305В 2П305В 2П305В 2П305В 2П305В ОСМ 2П305Г 2П305Г 2П305Г 2П305Г 2П305Г ОСМ 2П305П 2П306 2П306А 2П306А 2П306А 2П306Б 2П306Б 2П306В 2П306В 2П307 ОСМ 2П307А 2П307А 2П307А 2П307Б 2П307Б 2П307Г 2П307Г 2П308 2П308А-1 2П308Б-1 2П308В-1 2П308Г-1 2П308Д-1 2П312 2П312А 2П312А 2П312А 2П312А ОСМ 2П312Б 2П312Б 2П312Б ОСМ 2П313 2П313А 2П313Б 2П313В 2П322 2П322А 2П322А 2П333 2П333А 2П333А 2П333Б 2П333Б 2П336 2П337 2П338 2П338АР-1 2П350 2П350А 2П350А 2П350А 2П350Б 2П350Б 2П350Б 2П601 2П601А 2П601Б 2П601Б 2П701 2П701А 2П701Б 2П702 2П702А 2П901 2П901А 2П901А 2П901Б 2П902 2П902А 2П902А 2П902Б 2П902Б 2П902Б 2П902В 2П903 2П903А 2П903А 2П903Б 2П903Б 2П903В 2П903В 2П903В 2П904 2П904А 2П904А 2П904Б 2П904Б 2П904Б 2П904Б ОСМ 2П905 2П905А 2П905А 2П905Б 2П905Б 2П907 2П907А 2П907А 2П907Б 2П907Б 2П907Б 2П909 2П909А 2П909А 2П909Б 2П909Б 2П909В 2П909В 2П909Г 2П911 2П911А 2П911Б 2П911Б 2П912А 2П912А 2П913 2П913А 2П913А 2П913Б 2П913Б 2П913В 2П913Г 2П918 2П918А 2П918А 2П918Б 2П918Б 2П920 2П920А 2П920А 2П922 2П922А 2П922Б 2П923 2П923А 2П923Б 2ПС104 2ПС104А 2ПС104А 2ПС104Б 2ПС104В 2ПС104Г 2ПС104Г 2ПС104Д 2Т104 2Т104А 2Т104А 2Т104Б 2Т104Б 2Т104В 2Т104В 2Т104Г 2Т104Г 2Т117 2Т117А 2Т117А 2Т117Б 2Т117Б 2Т117В 2Т117В 2Т117Г 2Т117Г 2Т117Г 2Т117Г 2Т118 2Т118 2Т118А 2Т118А 2Т118А 2Т118А-1 2Т118Б 2Т118Б 2Т118Б 2Т118В 2Т118В 2Т201А 2Т201А 2Т201Б 2Т201Б 2Т201Б 2Т201В 2Т201В 2Т201В 2Т201Г 2Т201Г 2Т201Г 2Т201Д 2Т201Д 2Т202 2Т202А-1 2Т202Б-1 2Т202В 2Т202В 2Т202В-1 2Т202Г 2Т202Г-1 2Т202Д-1 2Т202Е 2Т203 2Т203 2Т203А 2Т203А 2Т203А 2Т203А 2Т203Б 2Т203Б 2Т203Б 2Т203Б 2Т203В 2Т203В 2Т203В 2Т203Г 2Т203Г 2Т203ГТ 2Т203Д 2Т203Д 2Т208 2Т208А 2Т208А 2Т208А 2Т208Б 2Т208Б 2Т208В 2Т208В 2Т208В 2Т208Г 2Т208Г 2Т208Г 2Т208Г 2Т208Д 2Т208Д 2Т208Д 2Т208Д 2Т208Е 2Т208Е 2Т208Е 2Т208Ж 2Т208Ж 2Т208Ж 2Т208Ж 2Т208З 2Т208И 2Т208И 2Т208И 2Т208И 2Т208К 2Т208К 2Т208К 2Т208Л 2Т208Л 2Т208Л 2Т208М 2Т208М 2Т208М 2Т211 2Т211А-1 2Т211Б-1 2Т211В-1 2Т213Б 2Т214 2Т214 2Т214А-1 2Т214Б-1 2Т214В-1 2Т214Г-1 2Т214Д-1 2Т214Е-1 2Т215 2Т215 2Т215А-1 2Т215Б-1 2Т215В-1 2Т215Г-1 2Т215Д-1 2Т215Е-1 2Т263А 2Т301 2Т301Г 2Т301Г 2Т301Г 2Т301Д 2Т301Е 2Т301Е 2Т301Ж 2Т301Ж 2Т302А 2Т306А 2Т306А 2Т306А 2Т306Б 2Т306Б 2Т306Б 2Т306В 2Т306Г 2Т307А-1 2Т307Б-1 2Т307В-1 2Т307Г-1 2Т308АМ-2 2Т3101А-2 2Т3101А-2 2Т3104Б 2Т3106А-2 2Т3106А-2 2Т3107И 2Т3108 2Т3108А 2Т3108А 2Т3108А 2Т3108Б 2Т3108Б 2Т3108В 2Т3108В 2Т3108В 2Т3114 2Т3114А 2Т3114А-6 2Т3114А-6 2Т3114Б 2Т3114Б-6 2Т3114В-6 2Т3115А-2 2Т3115Б-2 2Т3117 2Т3117 2Т3117А 2Т3117А 2Т3117А 2Т3117А 2Т312 753279 2Т312 Ч.Т. 2Т3121 2Т3121А-6 2Т3123 2Т3123А-2 2Т3123А-2 2Т3123Б-2 2Т3123Б-2 2Т3123В-2 2Т3123В-2 2Т3124 2Т3124А-2 2Т3124Б-2 2Т3124В-2 2Т3129 2Т3129Г9 2Т312А 2Т312А 2Т312А 2Т312Б 2Т312Б 2Т312Б 2Т312Б 2Т312Б Ч.Т. 2Т312В 2Т312В 2Т312В 2Т312В 2Т312В ОС 2Т312Т 2Т313 ОСМ 2Т3130 2Т3130Д9 2Т3132 2Т3132А-2 2Т3132А-2 2Т3132Б-2 2Т3132В-2 2Т3132Г 2Т3132Г-2 2Т3132Л 2Т313А 2Т313А 2Т313А ОСМ 2Т313Б 2Т313Б 2Т313Б 2Т313Б ОСМ 2Т3152 2Т3152 2Т3152А 2Т3152Б 2Т3152В 2Т3152Г 2Т3158 2Т3158А-2 2Т3158А-2Н 2Т315Б 2Т3160 2Т3160А-2 2Т3160А-2Н 2Т316А 2Т316А 2Т316Б 2Т316Б 2Т316В 2Т316Г 2Т316Г 2Т316Д 2Т317 2Т317А 2Т317В 2Т318 2Т318А 2Т318Б 2Т318В 2Т318ВТ 2Т318Г 2Т318ГИ 2Т318Д 2Т318Е 2Т318Ж1-1 2Т318ПС1 2Т321А 2Т321А 2Т321Б 2Т321В 2Т321В 2Т321Г 2Т321Д 2Т321Д 2Т321Е 2Т321Е 2Т324А-1 2Т324Б-1 2Т324Б-2 2Т324В-1 2Т324В-1 2Т324Г-1 2Т324Д-1 2Т324Е-1 2Т325А 2Т325А 2Т325Б 2Т325Б 2Т325Б 2Т325В 2Т325В 2Т326 2Т326А 2Т326А 2Т326А 2Т326Б 2Т326Б 2Т326Б 2Т331 2Т331А1 2Т331Б1 2Т331В1 2Т331Г1 2Т331Д1 2Т338А-2 2Т354А-2 2Т355А 2Т360А-1 2Т360Б-1 2Т360В-1 2Т363 2Т363А 2Т363А 2Т363А 2Т363Б 2Т363Б 2Т363Б 2Т363Б 2Т364 2Т364А-2 2Т364Б-2 2Т364В-2 2Т368 2Т368А 2Т368А 2Т368Б 2Т368Б 2Т368Б 2Т370 2Т370А-1 2Т370Б-1 2Т371А 2Т371А 2Т372 2Т372А 2Т372А 2Т372А 2Т372Б 2Т372В 2Т372В 2Т372В 2Т373Б 2Т378 2Т378А1-2 2Т378А1-2 2Т378А1-2 2Т378А-2 2Т378Б-1 2Т378Б1-2 2Т378Б1-2 2Т378Б-2 2Т378Б-2Н 2Т381 2Т381А 2Т381Б 2Т381В 2Т381Г 2Т381Д 2Т382А 2Т382А 2Т382Б 2Т384 2Т384-2 2Т384АМ-2 2Т385 2Т385 2Т385АМ-2 2Т388 2Т388А-2 2Т388А-2 «Н» 2Т391 2Т391А-2 2Т391А-2 2Т391Б-2 2Т392 2Т392А-2 2Т392А-2 2Т392А-2 «Н» 2Т396Д-2 2Т397А-2 2Т399А 2Т401А 2Т401Д 2Т504 2Т504А 2Т504А ОСМ 2Т504А-5 2Т504Б 2Т504Б 2Т505А 2Т505А 2Т505А ОСМ 2Т505Б 2Т505Б ОСМ 2Т506 2Т506А 2Т506А 2Т506Б 2Т506Б 2Т506В 2Т509 2Т509А 2Т524Б 2Т532 ОСМ 2Т6 551 2Т602 2Т602 2Т602А 2Т602А 2Т602А (белый) 2Т602А ОС 2Т602Б 2Т602Б 2Т602Б 2Т602Б (белый) 2Т602Б (желтый) 2Т603 2Т603А 2Т603А 2Т603А 2Т603А 2Т603А 2Т603А 2Т603А 2Т603Б 2Т603Б 2Т603Б 2Т603Б 2Т603Б 2Т603Б 2Т603Б 2Т603Б 2Т603В 2Т603В 2Т603В 2Т603В 2Т603Г 2Т603Г 2Т603Г 2Т603Г 2Т603Г 2Т603Г 2Т603И 2Т603И 2Т603И 2Т606 2Т606 2Т606А 2Т606А 2Т606А «ОС» 2Т606В 2Т607 2Т607А-4 2Т608 2Т608А 2Т608А 2Т608А 2Т608А 2Т608А 2Т608А ОС 2Т608Б 2Т608Б 2Т608Б 2Т608Б 2Т608Б 2Т608Б ОС 2Т610 2Т610А 2Т610Б 2Т624 2Т624А-2 2Т624АМ-2 2Т625 2Т625А-2 2Т625АМ-2 2Т625Б-2 2Т629 2Т629А-2 2Т629АМ-2 2Т629АМ-2Н 2Т630А 2Т630А 2Т630А-5 2Т630Б 2Т630Б 2Т630Б 2Т630Б ОС 2Т630В 2Т632 2Т632А 2Т632А 2Т632А ОСМ 2Т633 2Т633А 2Т633А 2Т634 2Т634А-2 2Т634А-2 2Т635 2Т635А 2Т635А 2Т635А 2Т637 2Т637А-2 2Т638 2Т638А 2Т638А 2Т640 2Т640А-2 2Т640А-2 2Т640А-2 «Н» 2Т640Б-2 2Т640В-2 2Т642 2Т642А-2 2Т642А-2 2Т642А-2 2Т642А-2 «Н» 2Т643 2Т643А-2 2Т643А-2 2Т647 2Т647А-2 2Т647А-2 «Н» 2Т648 2Т648А-2 2Т648А-2 2Т653 2Т653А 2Т653А 2Т653Б 2Т657 2Т657А-2 2Т657А-2 2Т658 2Т658А-2 2Т658А-2 2Т658Б-2 2Т658Б-2 2Т658В-2 2Т658В-2 2Т663 2Т663А 2Т663Б 2Т669 2Т669 2Т669А 2Т669А1 2Т670АС 2Т671 2Т671А-2 2Т671А-2 2Т672 2Т672А-2 2Т672А2-2Н 2Т679 2Т682 2Т6821 2Т682А-2 2Т682Б-2 2Т704 2Т704А 2Т704А 2Т704А 2Т704А 2Т704Б 2Т704Б 2Т704В 2Т708 2Т708А 2Т708А 2Т708А ОСМ 2Т708Б 2Т708Б 2Т708Б ОСМ 2Т708В 2Т708В 2Т708В ОСМ 2Т709 2Т709 2Т709А 2Т709Б 2Т709В 2Т713 2Т713А 2Т716 2Т803 2Т803 2Т803А 2Т803А 2Т803А 2Т803А 2Т803А ОС 2Т808 2Т808 2Т808А 2Т808А 2Т808А 2Т808А 2Т808А-2 2Т808И 2Т809 2Т809А 2Т809А 2Т809А 2Т812 2Т812А 2Т812А 2Т812Б 2Т812Б 2Т818 2Т818 2Т818А 2Т818А ОСМ 2Т818Б 2Т818Б 2Т818Б 2Т818Б ОСМ 2Т818В 2Т818В ОСМ 2Т818Г 2Т819 2Т819 2Т819А 2Т819А ОСМ 2Т819Б 2Т819Б ОСМ 2Т819В 2Т819В ОСМ 2Т825 2Т825 2Т825А 2Т825А 2Т825А 2Т825А ОСМ 2Т825Б 2Т825Б 2Т825В 2Т825В 2Т826 2Т826А 2Т826А 2Т826Б 2Т826Б 2Т826В 2Т826В 2Т827 2Т827А 2Т827А 2Т827Б 2Т827Б 2Т827Б 2Т827В 2Т827В 2Т827В 2Т828 2Т828А 2Т828Б 2Т828Б 2Т830 2Т830А 2Т830А 2Т830А 2Т830А-1 2Т830Б 2Т830Б 2Т830Б 2Т830Б-1 2Т830В 2Т830В 2Т830В 2Т830В 2Т830В-1 2Т830Г 2Т830Г 2Т830Г 2Т830Г 2Т830Г-1 2Т831 2Т831А 2Т831А 2Т831А-1 2Т831Б 2Т831Б 2Т831Б-1 2Т831В 2Т831В 2Т831Г 2Т831Г 2Т831Г-1 2Т834 2Т834А 2Т834А 2Т834А ОСМ 2Т834Б 2Т834Б 2Т834Б 2Т834Б ОСМ 2Т834В 2Т834В 2Т836 2Т836А 2Т836А 2Т836А 2Т836Б 2Т836Б 2Т836В 2Т836В 2Т839 2Т839А 2Т839А 2Т841 2Т841 2Т841А 2Т841А 2Т841А1 2Т841Б 2Т841Б 2Т841Б1 2Т842 2Т842 2Т842А 2Т842А 2Т842А1 2Т842Б 2Т842Б 2Т844А 2Т844А 2Т845 2Т845А 2Т845А 2Т847 2Т847А 2Т848А 2Т848А 2Т856 2Т856А 2Т856А 2Т856Б 2Т856Б 2Т856В 2Т856В 2Т860А 2Т861А 2Т862 2Т862А 2Т862Б 2Т862Б 2Т862В 2Т862Г 2Т866 2Т866А 2Т866А 2Т867 2Т867 2Т867А 2Т874 2Т874А 2Т874Б 2Т875 2Т875А 2Т875Г 2Т876 2Т876А 2Т876Б 2Т876В 2Т876Г 2Т877 2Т877А 2Т877Б 2Т877В 2Т878 2Т878А 2Т880 2Т880А 2Т880Б 2Т880В 2Т881 2Т881А 2Т881Б 2Т881В 2Т882 2Т882А 2Т882Б 2Т882В 2Т883 2Т883А 2Т884 2Т884А 2Т884Б 2Т903 2Т903 2Т903А 2Т903А 2Т903Б 2Т903Б 2Т904 2Т904А 2Т904А 2Т904А 2Т904Б 2Т904Б 2Т907 2Т907А 2Т907А 2Т907А 2Т907А 2Т907Б 2Т908 2Т908 2Т908 ОС 2Т908А 2Т908А 2Т908А 2Т908А-2 2Т908А-5 2Т909 2Т909А 2Т909А 2Т909Б 2Т9101АС 2Т9103 2Т9103А-2 2Т9103Б-2 2Т9105 2Т9109 2Т9109А 2Т911 2Т9111 2Т9111А 2Т9113 2Т9113А 2Т9114 2Т9114А 2Т9114Б 2Т9117 2Т9117А 2Т9117Б 2Т9117В 2Т9117Г 2Т9118 2Т9118А 2Т9119 2Т9119А-2 2Т911А 2Т911Б 2Т911Б 2Т911В 2Т912 2Т9122 2Т9122А 2Т9122Б 2Т9123 2Т9123А 2Т9124 2Т9124А 2Т912А 2Т912А 2Т912А 2Т912Б 2Т912Б 2Т913 2Т913А 2Т913А 2Т913Б 2Т913В 2Т913В 2Т914 2Т914 2Т914А 2Т914А 2Т914А 2Т914А 2Т914А ОСМ 2Т916 2Т916А 2Т916Б 2Т918А 2Т918Б 2Т918В 2Т919 2Т919А 2Т919Б 2Т919БМ 2Т919БМ 2Т919В 2Т920 2Т920А 2Т920Б 2Т920Б 2Т920В 2Т921 2Т921 2Т921А 2Т921А 2Т921А 2Т921А-4 2Т921А-4 2Т922 2Т922А 2Т922Б 2Т922Б 2Т922В 2Т922Г 2Т922Д 2Т925 2Т925А 2Т925Б 2Т925Б 2Т925В 2Т925Г 2Т926 2Т926А 2Т926А 2Т926А 2Т926А 2Т928 2Т928А 2Т928Б 2Т929 2Т929А 2Т930 2Т930А 2Т930Б 2Т931 2Т931А 2Т932 2Т932А 2Т932А 2Т932А ОСМ 2Т932Б 2Т932Б 2Т932Б 2Т932Б ОСМ 2Т933 2Т933А 2Т933А 2Т933Б 2Т933Б 2Т934 2Т934А 2Т934А 2Т934А 2Т934Б 2Т934Б 2Т934В 2Т934В 2Т934В 2Т935 2Т935А 2Т937 2Т937А-2 2Т937А-2 «Н» 2Т937Б-2 2Т937Б-2 «Н» 2Т938 2Т938А-2 2Т938А-2 2Т939 2Т939А 2Т939А 2Т941 2Т941 2Т941А 2Т942 2Т942А 2Т942А 2Т942Б 2Т942Б 2Т944 2Т944А 2Т944А 2Т944А 2Т945 2Т945А 2Т945Б 2Т945Б 2Т945В 2Т945В 2Т946 2Т946А 2Т946А ОСМ 2Т947 2Т947А 2Т948 2Т948 2Т948А 2Т948А ОСМ 2Т948Б 2Т948Б 2Т950 2Т950А 2Т950Б 2Т950Б 2Т951 2Т951А 2Т951А 2Т951Б 2Т951Б 2Т951В 2Т951В 2Т955 2Т955А 2Т955А 2Т956 2Т956А 2Т957 2Т957А 2Т957А 2Т958 2Т958А 2Т958А 2Т959А 2Т960А 2Т960А 2Т962 2Т962А 2Т962Б 2Т962В 2Т963 2Т963А-2 2Т963А-2 2Т963Б-2 2Т963Б-2 2Т964 2Т964А 2Т964А 2Т964А 2Т964А ОСМ 2Т965 2Т965А 2Т965А 2Т966 2Т966А 2Т966А 2Т967 2Т967А 2Т967А 2Т968 2Т968А 2Т970 2Т970А 2Т971 2Т974 2Т974А 2Т974А 2Т974Б 2Т974В 2Т975 2Т975А 2Т975А 2Т975Б 2Т976 2Т976А 2Т977 2Т977А 2Т977А 2Т978 2Т978А 2Т978А 2Т978Б 2Т978Б 2Т979 2Т979А 2Т979А 2Т980 2Т980А 2Т980А 2Т981 2Т981А 2Т981А 2Т982 2Т982А-2 2Т982А-2 2Т984 2Т984А 2Т984Б 2Т985АС 2Т986 2Т986А 2Т986А 2Т986Б 2Т986Б 2Т986Б 2Т986В 2Т987 2Т987А 2Т987А 2Т988 2Т988А 2Т988А 2Т988А 2Т989 2Т989А 2Т989А 2Т989Б 2Т989Б 2Т991 2Т991АС 2Т994 2Т994А 2Т995 2Т995-2 2Т995А-2 2Т996 2Т996А-2 2Т996А-2 2Т998 2Т998А 2Т998А 2ТМ103 2ТМ103Б 2ТМ103Б 2ТМ103В 2ТМ103Г 2ТМ103Д 2ТМ104 2ТМ104А 2ТМ104А 2ТМ104Б 2ТМ104Б 2ТМ104В 2ТМ104В 2ТМ104Г 2ТМ104Г 2ТС3103А 2ТС3103Б 2ТС310А 2ТС310Б 2ТС393 2ТС393А 2ТС393А 2ТС393А-1 2ТС393А-1 2ТС393Б 2ТС393Б-1 2ТС393Б-1 2ТС396А-2 2ТС398А 2ТС398А-1 2ТС398Б 2ТС398Б-1 2ТС613 2ТС613А 2ТС613А 2ТС613А 2ТС613Б 2ТС613Б 2ТС613Б 2ТС613Б 2ТС622 2ТС622 2ТС622А 2ТС622А 2ТС622А 2ТС622А1 2ТС622Б1 2ТС848 2ТС848А 2ТС848А 2ТС934Б 3EWN 3EX2 3EX5 3EX7 3П320 3П320А-2 3П320А-2 3П320Б-2 3П320Б-2 3П321 3П321А-2 3П324 3П324А-2 3П324Б-2 3П325 3П325А-2 3П326 3П326А-2 3П326А-2 3П326Б-2 3П328 3П328А-2 3П328А-2 3П330 3П330А-2 3П330А-2 3П331 3П331А-2 3П339 3П343А-5 3П602 3П602А-2 3П602А-2 3П602А-2 «Н» 3П602Б-2 3П602Б-2 3П602Б-2 «Н» 3П602В-2 3П602В-2 3П602В-2 «Н» 3П602Г-2 3П602Г-2 3П602Г-2 «Н» 3П602Д-2 3П603 3П603А-2 3П603А-2 3П603Б-2 3П603Б-2 3П604 3П604А-2 3П604А-2 3П604Б-2 3П604В-2 3П604Г-2 3П910 3П910А-2 3П910А-2 3П910Б-2 3П910Б-2 3П915 3П915А-2 3П915Б-2 41С8 87Х3 MPS3703 SF 129C SF 129C SSY 20B TESLA KF508 TESLA KF517 TESLA KFV18 TESLA KFY18 TESLA KFY46 TESLA KPY18 TIP32 АП320 АП320А-2 АП320А-2 АП320Б-2 АП320Б-2 АП331А-2 АП343А-2 АП602 АП602А-2 АП602Б-2 АП602В-2 АП602Г-2 АП602Д-2 БСАР77А ГТ308А ГТ308Б ГТ308В ГТ309А ГТ310А ГТ310Б ГТ310В ГТ310Г ГТ310Д ГТ310Е ГТ311Е ГТ311Ж ГТ311И ГТ313А ГТ313Б ГТ320А ГТ320Б ГТ320В ГТ321Д ГТ328 ГТ329Б ГТ329В ГТ338 ГТ338В ГТ341 ГТ341А ГТ341А ГТ341Б ГТ341Б ГТ341В ГТ341В ГТ346 ГТ346А ГТ346А ГТ346А ГТ346Б ГТ346Б ГТ346В ГТ403 ГТ403А ГТ403Б ГТ403Б ГТ403В ГТ403Г ГТ403Г ГТ403Д ГТ403Е ГТ403Ж ГТ403И ГТ406А ГТ612 ГТ612А ГТ612А ГТ701 ГТ701А ГТ703А ГТ703Б ГТ703В ГТ703Г ГТ703Д ГТ705А ГТ705Б ГТ705В ГТ705Г ГТ705Д ГТ806А ГТ806А ГТ806Б ГТ806В ГТ806Г ГТ806Д ГТ905 ГТ906А ГТ906АМ ГТС609 ГТС609А ГТС609А ГТС609Б ГТС609Б ГТС609В ГТС609В КП103 КП103А КП103Б КП103В КП103Г КП103Д КП103Е КП103Ж КП13Е КП13Ж КП13З КП13И КП13К КП13Л КП13М КП201Е-1 КП301А КП301В КП301Г КП302АМ КП303 КП303А КП303А КП303Б КП303Б КП303В КП303В КП303Г КП303Г КП303Г КП303Д КП303Д КП303Е КП303Е КП303Ж КП303И КП305 КП305Д КП305Е КП305Ж КП305З КП305И КП306 КП306А КП306Б КП306В КП307 КП307А КП307А КП307Б КП307Б КП307В КП307Г КП307Г КП307Д КП307Е КП307Е КП307Ж КП307Ж КП308А-1 КП308В-1 КП308Г-1 КП308Д-1 КП312 КП312А КП312Б КП322 КП322А КП322А КП323 КП323А-2 КП323Б-2 КП327 КП350 КП350А КП350Б КП350В КП601 КП601А КП601А КП601А КП601Б КП601Б КП901 КП901А КП901А КП901Б КП902А КП902Б КП903 КП903А КП903А КП903Б КП903В КП904 КП904А КП904Б КП905 КП905А КП905А КП905Б КП905Б КП905В КП907 КП907А КП907Б КП907В КПС104 КПС104А КПС104Б КПС104В КПС104Г КПС104Д КПС104Е КПС202 КС508 КТ104 КТ104А КТ104А КТ104Б КТ104Б КТ104В КТ104В КТ104Г КТ117 КТ117Т эксп. КТ118А КТ118Б КТ118В КТ120 КТ120А КТ120В КТ201А КТ202 КТ202А КТ202Б КТ202В КТ202Г КТ202Д КТ203 КТ203А КТ203АМ КТ203АМ КТ203Б КТ203БМ КТ203В КТ203ВМ КТ208И КТ208Л КТ209 КТ209А КТ209А КТ209Б КТ209Б КТ209Б КТ209Б КТ209В КТ209В КТ209В КТ209В КТ209Г КТ209Г КТ209Г КТ209Д КТ209Д КТ209Е КТ209Е КТ209Ж КТ209Ж КТ209И КТ209И КТ209К КТ209К КТ209К КТ209Л КТ209Л КТ209М КТ209М КТ214 КТ214А-1 КТ214Б-1 КТ214В-1 КТ214Г-1 КТ214Д-1 КТ214Е-1 КТ215 КТ215 КТ215А-1 КТ215Б-1 КТ215В-1 КТ215Г-1 КТ215Д-1 КТ215Е-1 КТ215Ж-1 КТ215Ж-1 КТ216 КТ216А КТ216Б КТ216В КТ218 КТ218 КТ218А КТ218Б КТ218В КТ218Д КТ218Е КТ3102 КТ3102 КТ3102А КТ3102А КТ3102А КТ3102АМ КТ3102Б КТ3102Б КТ3102Б КТ3102БМ КТ3102БМ КТ3102В КТ3102В КТ3102В КТ3102ВМ КТ3102ВМ КТ3102Г КТ3102Г КТ3102Г КТ3102Г КТ3102ГМ КТ3102Д КТ3102Д КТ3102Д КТ3102ДМ КТ3102ДМ эксп. КТ3102Е КТ3102Е КТ3102Е КТ3102Е КТ3102ЕМ КТ3102ЕМ КТ3102Ж КТ3102М КТ3107 КТ3107А КТ3107А КТ3107А КТ3107А эксп. КТ3107Б КТ3107Б КТ3107Б КТ3107В КТ3107В КТ3107В эксп. КТ3107Г КТ3107Г КТ3107Д КТ3107Д КТ3107Е КТ3107Е КТ3107Ж КТ3107Ж КТ3107И КТ3107И КТ3107К КТ3107Л КТ3109 КТ3109А КТ3109А КТ3109Б КТ3109Б КТ3109В КТ311 КТ3114 КТ3114Б-6 КТ3114В-6 КТ3115 КТ3115А КТ3115А-2 КТ3115А-2 КТ3115В-2 КТ3115В-2 КТ3115Г-2 КТ3117 КТ3117 КТ3117А КТ3117А1 КТ3117Б КТ3123 КТ3123А-2 КТ3123АМ КТ3123Б-2 КТ3123БМ КТ3123В-2 КТ3123ВМ КТ3126 КТ3126 КТ3126А КТ3126Б КТ3127 КТ3128 КТ3129 КТ3129А КТ3129Б КТ3129В КТ3129Г КТ3129Д КТ312А КТ312А КТ312Б КТ312Б КТ312В КТ313 КТ3130 КТ3130А КТ3130А9 КТ3130Б КТ3130В КТ3130Г КТ3130Д КТ3130Е КТ3132 КТ3132А-2 КТ3132Б-2 КТ3132В-2 КТ3132Г-2 КТ313А КТ313Б КТ313Б КТ313Б КТ3142 КТ3142А КТ3142А КТ315 КТ315 КТ3151 КТ3153 КТ315А КТ315А КТ315А КТ315А КТ315Б КТ315Б КТ315Б КТ315Б эксп. КТ315В КТ315В КТ315В КТ315В троп. КТ315В эксп. КТ315Г КТ315Г КТ315Г КТ315Г КТ315Г троп. КТ315Г эксп. КТ315Д КТ315Д КТ315Д КТ315Е КТ315Е КТ315Ж КТ315Ж КТ315И КТ315И КТ315К КТ315М КТ315Н КТ315Р КТ3165 КТ317 КТ317А КТ317Б КТ317В КТ317Г КТ317Д КТ318А1 КТ321 КТ321А КТ321Б КТ321Б КТ321В КТ321Г КТ321Д КТ321Е КТ326 КТ326 КТ326А КТ326А КТ326А КТ326АМ КТ326АМ КТ326Б КТ326Б КТ326БМ КТ326БМ КТ3313А КТ331А1 КТ331Б1 КТ331В1 КТ331Г1 КТ3342АМ КТ3342ВМ КТ337 КТ337А КТ337А КТ337Б КТ337Б КТ337В КТ337В КТ339 КТ339АМ КТ342 КТ342 КТ342А КТ342А КТ342Б КТ342Б КТ342БМ КТ342В КТ342В КТ342В КТ343 КТ343А КТ343А КТ343Б КТ343Б КТ343В КТ343В КТ343В КТ345 КТ345А КТ345А КТ345Б КТ345Б КТ345В КТ345В КТ347 КТ347А КТ347А КТ347Б КТ347Б КТ347В КТ347В КТ349 КТ349А КТ349А КТ349Б КТ349Б КТ349В КТ349В КТ350 КТ350А КТ350А КТ351 КТ351А КТ351Б КТ351Б КТ352 КТ352А КТ352Б КТ360А1 КТ360А-1 КТ360Б-1 КТ360В-1 КТ361 КТ361А КТ361А КТ361Б КТ361Б КТ361В КТ361В КТ361В троп. КТ361Г КТ361Г КТ361Г КТ361Г троп. КТ361Г эксп. КТ361Д КТ361Д КТ361Д троп. КТ361Е КТ361Е КТ361Ж КТ361И КТ361К КТ361К КТ363 КТ363 КТ363А КТ363АМ КТ363Б КТ363БМ КТ368 КТ369 КТ369А1-2 КТ369А-2 КТ369А-2 КТ369Б1-2 КТ369Б-2 КТ369Б-2 КТ369В1-2 КТ369В-2 КТ369В-2 КТ369Г1-2 КТ369Г-2 КТ369Г-2 КТ370А1 КТ372 КТ372А КТ372Б КТ372В КТ383АМ КТ383Б КТ384 КТ384АМ2 КТ385 КТ385А-2 КТ388 КТ388Б-2 КТ388БМ-2 КТ391А-2 КТ391Б-2 КТ391В КТ399А КТ501 КТ501А КТ501Б КТ501В КТ501Г КТ501Д КТ501Е КТ501Ж КТ501И КТ501И КТ501К КТ501К КТ501Л КТ501М КТ501М КТ502 КТ502А КТ502Б КТ502В КТ502Г КТ502Д КТ502Д КТ502Д КТ502Е КТ503 КТ503А КТ503А КТ503Б КТ503В КТ503Г КТ503Г КТ503Д КТ503Е КТ503Е КТ504А КТ505 КТ506 КТ506Б КТ509А КТ601 КТ601 КТ601А КТ601АМ КТ602 КТ602А КТ602А КТ602АМ КТ602АМ КТ602Б КТ602Б КТ602БМ КТ603 КТ603А КТ603А КТ603Б КТ603Б КТ603В КТ603Г КТ603Д КТ604 КТ604АМ КТ604АМ КТ604БМ КТ605 КТ606 КТ606А КТ606Б КТ608А КТ608А КТ608Б КТ608Б КТ608Б КТ610 КТ610А КТ610Б КТ611 КТ624 КТ624 КТ624А-2 КТ624АМ-2 КТ625 КТ625АМ-2 КТ626А КТ626А КТ626А КТ626Б КТ626В КТ626В КТ626Г КТ626Г КТ626Д КТ626Д КТ626Д КТ626Д КТ629 КТ629А КТ629А-2 КТ629АМ-2 КТ629АМ-2 КТ630А КТ630А КТ630Б КТ630Б КТ630В КТ630В КТ630Г КТ630Г КТ630Г КТ630Д КТ630Е КТ630Е КТ630И КТ632 КТ632Б КТ634 КТ634Б-2 КТ639 КТ639А КТ639А КТ639А КТ639Б КТ639Б КТ639Б КТ639В КТ639В КТ639Г КТ639Г КТ639Д КТ639Д КТ639Е КТ639Ж КТ639И КТ640 КТ640А КТ640А1-2 КТ640А-2 КТ640Б-2 КТ640В-2 КТ643 КТ643А-2 КТ644 КТ644А КТ644Б КТ644Б КТ644В КТ644Г КТ645 КТ645Б КТ646 КТ646А КТ646Б КТ646Б КТ659А КТ660 КТ660Б КТ661 КТ662 КТ662А КТ683 КТ683А КТ683Б КТ683Б КТ683В КТ683Г КТ683Д КТ683Е КТ704 КТ704А КТ704А КТ704Б КТ704Б КТ704В КТ710 КТ710А КТ715 КТ715А КТ801 КТ801А КТ801А КТ801А троп. КТ801А эксп. КТ801Б КТ801Б КТ801Б КТ801Б троп. КТ801Б эксп. КТ802А КТ803 КТ803А КТ803А КТ803А КТ805 КТ805А КТ805А КТ805А КТ805А КТ805А эксп. КТ805АМ КТ805Б КТ805Б КТ805Б КТ805БМ КТ807А КТ807А КТ807Б КТ807Б КТ808 КТ808 КТ808А КТ808АМ КТ808АМ КТ808БМ КТ808ВМ КТ808ГМ КТ809 КТ809А КТ809А КТ809А КТ812 КТ812А КТ812А КТ812А КТ812Б КТ812Б КТ812Б КТ812В КТ812В КТ812В КТ814 КТ814А КТ814А КТ814Б КТ814Б КТ814Б КТ814В КТ814В КТ814В КТ814Г КТ814Г КТ814Г КТ815 КТ815А КТ815А КТ815Б КТ815Б КТ815Б КТ815В КТ815В КТ815В КТ815В КТ815Г КТ815Г КТ815Г КТ815Г КТ816 КТ816А КТ816А КТ816А КТ816Б КТ816Б КТ816Б КТ816В КТ816В КТ816В КТ816В КТ816Г КТ816Г КТ817 КТ817А КТ817А КТ817А КТ817А КТ817Б КТ817Б КТ817В КТ817В КТ817В КТ817В КТ817Г КТ817Г КТ817Г КТ818АМ КТ818АМ КТ818БМ КТ818БМ КТ818ВМ КТ818ВМ КТ818Г КТ819АМ КТ819БМ КТ819В КТ819В КТ819ВМ КТ820 КТ820А-1 КТ820Б-1 КТ820В-1 КТ821 КТ821А-1 КТ821Б-1 КТ821В-1 КТ822 КТ822А-1 КТ822Б-1 КТ822В-1 КТ823 КТ823А-1 КТ823Б-1 КТ823В-1 КТ825 КТ825Г КТ825Д КТ825Д КТ826 КТ826А КТ826Б КТ826В КТ827 КТ827А КТ827А КТ827А КТ827Б КТ827Б КТ827Б КТ827В КТ827В КТ828 КТ828А КТ828Б КТ829 КТ829А КТ829А КТ829А КТ829Б КТ829В КТ829В КТ829В КТ829Г КТ829Г КТ834 КТ834А КТ834А КТ834Б КТ834В КТ834В КТ837Ф КТ838 КТ838А КТ838А КТ839 КТ839А КТ840 КТ840А КТ840А КТ840Б КТ841А КТ844 КТ844А КТ844А КТ845 КТ846 КТ846А КТ846А КТ847 КТ847А КТ847А КТ848 КТ848А КТ857 КТ857А КТ857А КТ858 КТ858А КТ859 КТ859А КТ868 КТ869 КТ872 КТ872А КТ872Б КТ902 КТ902А КТ903 КТ903Б КТ904 КТ904А КТ904А КТ904Б КТ904Б КТ904Б КТ904Б КТ904В КТ907А КТ907Б КТ907В КТ908 КТ908А КТ908А КТ908Б КТ908Б КТ909А КТ909А КТ909Б КТ909В КТ909Г КТ909Д КТ909Е КТ9101 КТ9104 КТ9104АС КТ911 КТ9115А КТ912 КТ912А КТ912А КТ912Б КТ912Б КТ913 КТ913А КТ913А КТ913Б КТ913В КТ914 КТ914 КТ914А КТ914А КТ916 КТ916А КТ916Б КТ918 КТ918А-2 КТ919 КТ919А КТ919А КТ919Б КТ919В КТ919Г КТ920 КТ920А КТ920Б КТ920В КТ920Г КТ921 КТ921А КТ921А КТ921Б КТ922 КТ922В КТ925 КТ926 КТ926А КТ926А КТ926Б КТ926Б КТ928 КТ928А КТ928Б КТ928В КТ929 КТ929А КТ930 КТ930Б КТ931 КТ931А КТ932 КТ932А КТ932Б КТ932Б КТ932В КТ932В КТ933 КТ933А КТ933А КТ933А КТ933Б КТ934 КТ934А КТ935 КТ935А КТ935А КТ937 КТ937А-2 КТ937А-2 КТ937Б-2 КТ937Б-2 КТ937Б-2 КТ938 КТ938А-2 КТ939 КТ939А КТ939Б КТ940 КТ940А КТ940А КТ940А КТ940Б КТ942 КТ942В КТ942В КТ945Б КТ947 КТ947А КТ948 КТ948А КТ948А КТ948Б КТ948Б КТ955 КТ955А КТ955А КТ956 КТ956А КТ956А КТ957 КТ957А КТ958 КТ958А КТ958А КТ960 КТ960А КТ960А КТ961 КТ961А КТ961А КТ961А КТ961Б КТ961Б КТ961Б эксп. КТ961В КТ961В КТ962 КТ962А КТ962Б КТ962В КТ965 КТ965А КТ965А КТ966 КТ966А КТ966А КТ967 КТ967А КТ967А КТ969 КТ969А КТ969А КТ970 КТ970А КТ971А КТ971АС КТ972 КТ972А КТ972Б КТ973 КТ973А КТ973Б КТ976 КТ976А КТ977 КТ977А КТ977А КТ983 КТ983А КТ983Б КТ983В КТ984А КТ984Б КТ985АС КТ991АС КТ999 КТ999 КТД2А КТД2А КТД2Б КТД7А КТД7А КТД7Б КТС303А-2 КТС303А-2 КТС3103 КТС3103А КТС3103А КТС3103Б КТС3103Б КТС393А1 КТС393А-1 КТС393Б-1 КТС394 КТС394А-2 КТС394А-2 КТС395 КТС395А-2 КТС395А-2 КТС395Б-2 КТС395В-2 КТС395В-2 КТС613А КТС613А КТС613А КТС613Б КТС613Б КТЭ2А КТЭ2А КТЭ2Б КТЭ7А КТЭ7А КТЭ7Б МП101 МП101 МП101 МП101 ОС МП101А МП101Б МП101Б МП102 МП102 МП102 МП102 ОС МП103 МП103 МП103А МП13 МП14 МП15 МП20 МП20 МП20 МП20А МП20Б МП21 МП21 МП21 МП21 МП21А МП21Б МП21В МП21Г МП21Д МП21Е МП26 П210 П210 П210А П210А П210А П210Б П210В П210Ш П210Ш П210Ш П2110А П2110Б П2110В П2110Ш П213 П213 П213 П213 ОС П214 П214 П214 П214 ОС П214А П214Г П215 П215 П215 П215 П216 П216 П216 П216 П216А П216А П217 П217 П217 П217 П217А П217А П217В П217Г П302 П303 П304 П306 П306 П306 П306А П306А П307 П307 П307 П307 ОС П307Б П307В П308 П308 П308 П308 П308Б-1 П308В П309 П309 П309 П401 П402 П402 П403 П403 П403А П411 П416 П416 П416 П416 П416А П416А П416А П416Б П416Б П417 П417 П417А П417Б П422 П422 П423 П423 П504А П505 П605 П605 П605 П605А П605А П605А П605А (вариант 1 с фланцем) П605А троп. (германиевый) П606 П606А П607 П607 П607 П607А П608 П608 П608 П608А П609 П609 П609А П609А П609А П701 П701 П701 П701 П701А П701А П701А П701А ОС П701А эксп. (кремневый) П701Б П701Б П702 П702 П702 ОС П702А П902В
Аффинаж радиодеталей
Аффинаж радиодеталей предполагает глубокую очистку драгметаллов от примесей, находящихся в радиоэлементах. Предприимчивые люди осваивают кустарный аффинаж вторичных драгметаллов. С помощью этого метода драгоценные металлы вытравляются из различных элементов в бытовых условиях. Для этого используют несколько способов с применением серной и азотной кислоты.
При электролизе драгметаллы отделяются от прочих примесей под воздействием электрического тока. Для этого потребуется серная кислота (электролит), кусок железа или свинца в качестве катода и источник питания для тока.
Другой вариант подразумевает применение серной, соляной и азотной кислоты для приготовления довольно опасного и ядовитого вещества под названием «Царская водка». В своем обычном состоянии эта термоядерная смесь представляет собой жидкость желтого цвета с запахом хлора. Ее часто применяют для добычи палладия в домашних условиях за счет сильных окислительных свойств.
При добыче драгметаллов кустарным методом важно соблюдать все меры безопасности, так как контакт с химическими элементами крайне опасен и грозит отравлением и сильными ожогами. Использование индивидуальных средств защиты (маски, рукавицы, фартуки) – обязательное условие при аффинаже.
Помимо аффинажа можно попробовать поискать золото на пляже или в земле. Люди часто теряют украшения и ювелирные изделия, содержащие драгметаллы. Для этого потребуются магниты и металлоискатели.
Видео по теме
Имея информацию о содержании большинства драгоценных металлов в радиоэлементах, можно сэкономить время, быстро найдя покупателя. Знание методов добычи также облегчит задачу, но лучше всего доверить реализацию деталей лицензированной аффинажной компании, которая купит микросхемы, конденсаторы и прочие элементы техники по выгодной цене. К тому же, для кустарных методов добычи драгметаллов в домашних условиях требуются не только знания в области химии и индивидуальные средства защиты, но и дорогостоящие реактивы со спецоборудованием: колбами, горелками, мешалками и т.д.
Это 1-ваттный FM-усилитель с хорошей конструкцией, который можно использовать для усиления RF-сигнала маломощных FM-передатчиков в диапазоне 88–108 МГц. Это очень чувствительно, если вы используете хорошие транзисторы, триммеры и катушки усилителя мощности RF. Он имеет коэффициент усиления мощности от 9 до 12 дБ (от 9 до 15 раз). При входной мощности 0,1 Вт выходная мощность составит 1 Вт. Вы должны выбрать T1 в зависимости от подаваемого напряжения.Если у вас блок питания 12 В, используйте транзисторы типа: 2N4427, KT920A, KT934A, KT904, BLX65, 2SC1970, BLY87. При питании от 18 до 24 В необходимо использовать транзисторы типа: 2N3866, 2N3553, KT922A, BLY91, BLX92A. Вы можете использовать 2N2219 на 12 В, но вы получите максимальную выходную мощность 0,4 Вт. Калибровка усилителя ВЧ мощности 1 Вт Не подключайте какие-либо источники RF, просто подключите источник питания и измерьте напряжение в точке 1.Отрегулируйте R3, пока не получите 0,7 В. Замените антенну двумя резисторами по 100 Ом 0,5 Вт, включенными параллельно на ВЧ выходе. Теперь подключите радиочастотный сигнал, который необходимо усилить, и подключите этот радиочастотный зонд к выходу. Проверьте температуру радиатора T1, если все в порядке, отключите питание, отсоедините 2 резистора по 100 © и подключите антенну (оставьте зонд подключенным).Подайте питание и снова отрегулируйте C1, C5 и C6 для индикации максимального напряжения на датчике. Вы можете использовать амперметр, чтобы проверить ток, протекающий через T1. Он не должен превышать 150 мА при 12 В и 100 мА при 24 В, иначе транзистор сгорит. Катушки L2 и L3 должны иметь угол между собой 90 градусов. Не используйте усилитель RF FM мощностью 1 Вт, если вы обнаружите, что ваш телевизор заблокирован, а законы вашей страны не разрешают использование FM-передатчиков. Значения компонентов Загрузки FM-усилитель, 1 Вт — Ссылка
|
Микро-трансивер CW.Телеграфный микропередатчик. Продолжение. Семитранзисторный приемопередатчик прямого преобразования CW QRP (15 м) Схемы простых приемопередатчиков непрерывного действия кВ
Усилители мощности (УМ)класса E используются уже много лет. Они просты, эффективны и надежны. Хотя подробный анализ схемы класса E выходит за рамки данной статьи, идея схемы класса E состоит в том, чтобы управлять резонансной выходной схемой с помощью переключателя с малыми потерями, такого как MOSFET (MOSFET).
Сама выходная цепь спроектирована так, что переключатель замыкается в моменты, когда напряжение на нем проходит через ноль, при этом потери переключения минимизированы.Это решение предполагает, что переключатель замкнут в течение половины периода ВЧ колебаний.
Анализ работы усилителя на модели LTSpice показал, что устройство ведет себя как последовательный резонансный фильтр, настроенный на излучаемую частоту. Резонансную частоту можно рассчитать исходя из предположения, что конденсатор, подключенный параллельно переключателю, входит в цепь только на половину периода колебаний (рис. 1)
Полный расчет усилителя довольно сложен, так как необходимо учитывать несколько параметров, включая согласование с импедансом нагрузки.К счастью, доступно несколько бесплатных программ расчета.
Схема техники каскада усилителя Рис. 1-4
Переключатель MOSFET также можно использовать с микшером. Если сделать потенциал стока равным нулю и добавить конденсатор фильтра к истоку, усилитель (УМ) превратится в смеситель с последовательным ключом (рис. 2).
С помощью этой простой модификации мы создаем приемник прямого преобразования с настроенной входной цепью. Обсуждая эту идею, Уэс Хейворд (W7ZOI) предложил мне попробовать полевой МОП-транзистор в качестве параллельного переключателя (рис. 3) — он работал так же хорошо.Но переключение приема / передачи и глушение приемника несколько сложнее по сравнению с версией с серийным ключом. Однако необходимы дальнейшие эксперименты….
Схема CW трансивера CLASSIE
Схема очень простого 40-метрового трансивера, использующего эту идею, показана на рис. 4. Я назвал его «The Classie» (что означает задуманная игра слов). Программа W4ENE «Class E Designer» использовалась для расчета выходной цепи PA. Это также позволило согласовать усилитель мощности с нагрузкой 50 Ом.Я использовал полевые МОП-транзисторы типа BS170 из-за их дешевизны, надежности и небольшой емкости затвора. 2N7000 также будет работать. В режиме приема питание снимается с РА с помощью закрытого транзистора VT1. Сток ключевого МОП-транзистора RA VT2 через резистор R4 соединен с землей, а низкочастотный сигнал изолирован на фильтрующем конденсаторе С1. В режиме передачи транзистор VT3 замыкает исток VT2 на массу, одновременно заглушая приемник.
Экспериментируя с различными транзисторными задающими генераторами, мне не удалось создать простое устройство, обеспечивающее стабильный рабочий цикл 50%.Пришлось остановиться на микросхеме 74HC74, чтобы сделать на одном из ее триггеров VXO кварцевый генератор с перестраиваемой частотой, а на другом триггере — делитель частоты на 2, излучающий прямоугольные импульсы с частотой около 7030 кГц для возбуждения полевого МОП-транзистора VT2. НЧ усиление обеспечивает микросхема DA2 типа LM386.
Принципиальная схема трансивера Рис.4
Приемопередатчик
Приемник трансивера оказался достаточно чувствительным, потребляемый ток питания составил всего 17 мА.Как и большинство простых приемников с прямым преобразованием, он имеет тенденцию к излучению, а иногда и прямое обнаружение сигналов от мощных ВЧ-станций.
Трансивер-передатчик
Передатчик выдает 1,8 Вт при мощности 12 В и потреблении около 240 мА. Если вычесть ток покоя приемника и ток через резисторы R3 и R4, можно оценить эффективность RA как 68%. Мне удалось получить 80% при выходной мощности 1,2 Вт, немного изменив параметры выходной цепи.МОП-транзисторы почти не нагреваются, и им не нужны радиаторы.
Усилитель мощности приемопередатчика
РА оказался устойчивым к КЗ и поломкам на выходе, хотя может долго не выдерживать такой ситуации. Выход усилителя класса E содержит некоторую вторую гармонику, но резонансной антенны обычно достаточно, чтобы очистить сигнал. Ловушка на антенном разъеме, настроенная на 2-ю гармонику, сделает это лучше.
Перспективы экспериментов с трансивером CLASSIE
Есть большие перспективы для экспериментов с базовой схемой приемопередатчика.Переход на разные диапазоны сводится к игре с VFO и перенастройке выходной цепи. Я попробовал DDS VFO и обнаружил, что PA E класса работает во всем диапазоне. Чтобы сместить частоту во время приема, вы можете подключить небольшую емкость между выводом 4 задающего генератора 74HC74 и коллектором дополнительного переключаемого транзистора. Соединение коллектора VT1 также должно работать. Программа ClassE Designer позволяет оптимизировать параметры выходной цепи для любого питания, напряжения питания и выбранного транзистора.Например, IRF510 может работать на значительно более высоких мощностях, чем BS170, но им трудно управлять из-за значительной емкости затвора.
Печатная плата CLASSIE QRP
Показан чертеж печатной платы с использованием SMD-деталей, микросхем в корпусах SOIC-14 и SOIC-8. Добавлен светодиод VD1 с резистором 1K для индикации режима передачи.
Спасибо автору трансивер
CLASSIEЯ хотел бы поблагодарить Уэса Хейворда W7ZOI, Майка Рейни AA1TJ, Ханса Саммерса G0UPL за полезные идеи и обсуждения, а также Джеймса Тонни W4ENE за его превосходное программное обеспечение для конструктора класса E.Я надеюсь, что некоторые из читателей поднимут концепцию Classie на более высокий уровень!
Rich Heslip VE3MKC
Статья из журнала CQ-QRP № 33 зима 2011 г.
Самый простой приемопередатчик QRP
Схема приемопередатчика QRP CW / DSB от PA3ANG до TCA440 (K174XA2) Выходная мощность приемопередатчика прибл. 3 Вт
Фактический размер печатной платы 89 x 46 мм
QRP приемопередатчик CW от DG0SA
Радио хобби 2006 №2
CW QRPP Elfa-2
Чувствительность — 80 мкВ Выходная мощность — 0.5 Вт
UU80b by G3XBM
Другая версия
ВАШ ПЕРВЫЙ ПЕРЕДАТЧИК
Я.Лаповок (UA1FA)
Диапазон рабочих частот-160м (в зависимости от используемого кварца), максимальный ток-400мА, выходная мощность-2 … 3Вт
Литература: журнал «Радио» 2002 № 8
CW трансивер прямого преобразования
Трансивер предназначен для работы телеграфом в любительском диапазоне 80 м.Генератор с кварцевой стабилизацией частоты, собранный на полевом транзисторе VT5. он используется как на приемном, так и на передающем тракте и выполняет, соответственно, функции либо гетеродина, либо задающего генератора. Кварцевый резонатор подключается к разъему XS4. В небольших пределах (в зависимости от параметров резонатора и элементов контура L1C12) рабочую частоту генератора можно изменять конденсатором переменной емкости С12. Обычно «сдвинуть» частоту генератора на 2-3 кГц несложно.
Из цепи L2C13 через катушку связи L3 высокочастотное напряжение поступает в базовую цепь транзистора выходного каскада VT4. Манипуляция осуществляется в эмиттерной цепи этого транзистора ключом, подключенным к разъему XS3. Выходная цепь L5C9 согласована с коллекторной цепью транзистора VT4 и нагрузкой (антенной) посредством катушек связи L4 и L6. Транзистор VT4 работает без начального смещения (в режиме C).
Приемный тракт трансивера собран по схеме прямого преобразования частоты.Когда клавиша не нажата, диод VD1 открыт с током, определяемым резисторами R9 и R8. Сигнал с антенны, поступая через катушку связи L6 в цепь L5C9, беспрепятственно проходит в цепь первого затвора полевого транзистора VT3, который работает как детектор смесительного типа. ВЧ-напряжение кварцевого генератора подается на второй затвор через конденсатор SI. Напряжение смещения на этом затворе определяет делитель, образованный резисторами R10 и R11.Переменный резистор R8 выполняет функцию регулятора уровня сигнала в приемном тракте.
Напряжение звуковой частоты, выделяемое на первичной обмотке трансформатора T1, усиливается двухкаскадным усилителем на транзисторах VTI и VT2. Нагрузкой этого усилителя являются наушники с сопротивлением эмиттера 1600-2200 Ом, подключенные к разъему XS1. Для увеличения громкости приема сигналов радиостанций параллельно включаются излучатели.
Катушки трансивера LI-L6 намотаны на рамки диаметром 6-8 мм (от телевизионных приемников) с подстроечниками из карбонильного железа.Обмотки выполнены из медной проволоки диаметром 0,3 мм в эмалевой изоляции. Количество витков катушки L1 — 60, L2 и L5 — 50, остальные — 12 витков. Катушки связи (L3, L4 и L6) намотаны по соответствующим контурным катушкам, обмотка обычная, сплошная.
В качестве трансформатора Т1 использовался согласующий трансформатор от транзисторного приемника радиовещания. Конденсатор C12 должен иметь максимальную емкость примерно 400 пФ и как можно меньшую начальную емкость.
Установка трансивера начинается с пути передачи.К разъему XS2 подключается эквивалент антенны — резистор 75 или 50 Ом и мощность рассеивания 1 Вт. За счет временного короткого замыкания катушки L1 и установки ротора конденсатора C12 в положение, соответствующее максимальной емкости, регулируемый конденсатор C13 обеспечивает максимальный ток эмиттера транзистора VT4 (контрольный миллиамперметр с полным током отклонения 200-250 мА может быть подключен, например, к разъему XS3). Тогда подстроечный конденсатор C9 достигает максимального РЧ-напряжения на эквиваленте антенны.Ток, потребляемый выходным каскадом, в этом случае должен составлять около 150 мА. Если выходная мощность передатчика заметно меньше 0,7 Вт, следует выбрать количество витков катушек связи (в первую очередь L4 и L6).
При настройке приемника имеет смысл подобрать резистор R10 и конденсатор SI по максимальной чувствительности приемного тракта. В аудиоусилителе резисторы R2 и R3 подбираются по напряжениям на коллекторах транзисторов VT1 и VT2 (соответственно 2-3 и 5-7 В).Транзисторы ВС109 можно заменить на КТ342, КТ3102 и аналогичные; 40673 — на КП350; BF245 — для КПЗ0З или КП302; 2Н2218 — на КТ928; диод 1N4148 — на КД503 и подобных.
QRP CW приемопередатчик 7 МГц
Выходная мощность 500 мВт
Приемопередатчик «Полевик-80»
Технические характеристики приемопередатчика Полевик-80:
Напряжение питания 10-14 В
Потребляемый ток (при 12В)
— в режиме приема 15-20 мА
— в режиме передачи 0.5 — 0,7 А *
Диапазон частот: 3500-3580 кГц **
Чувствительность (при 10 дБ отношение сигнал / шум): около 10 мкВ
Выходная мощность: 3 Вт *
* — зависит от схемы согласования антенны;
** — зависит от перекрытия частот гетеродина.
При необходимости этот трансивер может быть переведен на другие диапазоны. На ВЧ диапазонах особое внимание следует уделять качеству и стабильности гетеродина и микшера.
В режиме приема сигнал с антенны через фильтр нижних частот на L2, L3, C3, C6, C8, C9 поступает в смеситель на полевых транзисторах (отсюда и название трансивера) VT3, VT5.Переходы исток-сток транзисторов соединены параллельно, и через трансформатор T1 на затворы подается противофазное напряжение гетеродина. За одного
период напряжения гетеродина, проводимость транзисторов изменяется вдвое. В этом случае сигнал преобразуется: F = Fsig ± 2Fosc.
Гетеродин работает на частоте в 2 раза ниже принимаемой. Как и в случае встречно-параллельных диодных смесителей, это выгодно по нескольким причинам: гетеродин с низкой рабочей частотой имеет меньший частотный «дрейф», а его гармоники подавляются входным фильтром.Низкочастотный ФНЧ L4, C11, C12 излучает звуковой сигнал, который усиливается двухкаскадным УНЧ-транзистором с высоким коэффициентом передачи тока. В качестве наушников можно использовать телефоны с высоким сопротивлением или наушники с низким сопротивлением и согласующим трансформатором (рис. 1).
Гетеродин выполнен по классической схеме Хартли на транзисторе VT1 и не имеет особенностей. Буферный каскад (VT2) используется для изоляции гетеродина.
Выбор смесителя для силовых полевых транзисторов РД15ХВФ1,
Модель, предназначенная для усилителей ВЧ и СВЧ, продиктована исключительно их хорошими параметрами и доступностью.Имея небольшую емкость затвора, они немного нагружают гетеродин, что увеличивает его стабильность. Переходы транзисторов РД14ХВФ1 начинают осуществляться при напряжении затвор-исток + 3 … 4 В. В режиме приема истоки транзисторов VT3, VT5 отключены от «земли» постоянным током через закрытый переход управляющего транзистора VT4, но закрыт переменным током через конденсатор С11. В этом случае полевые транзисторы VT3, VT5 ведут себя как контролируемые сопротивления и имеют
высокая линейность.
В режиме передачи при нажатии клавиши S1 открывается управляющий транзистор VT4, который замыкается на массу
низкочастотный тракт трансивера пропускает через себя исходные токи смесителя значительной величины. Через
трансформатор Т2, питающее напряжение поступает на смеситель, который теперь играет роль усилителя-умножителя. И через конденсатор С9 сигнал передатчика идет на согласующий
, чтобы согласовать низкий выходной импеданс полевых транзисторов с импедансом антенны.При установке ВЧ-транзисторов RD15HVF1 длина соединительных проводов должна быть минимальной и экранированной. Это поможет избежать самовозбуждения на ВЧ, а также снизит уровень побочных излучений. Транзисторы VT1, VT2 можно заменить другими маломощными ВЧ полевыми транзисторами с низким напряжением отсечки. Вместо ВЧ-транзисторов VT3 и VT5 вы можете использовать другие полевые транзисторы всего за
. Мощность затвора, например, BS170. Если применить широко распространенный контроллер поля IRF510, то из-за значительной емкости затвора буферный каскад гетеродина на VT2 будет сильно нагружен, и напряжения на трансформаторе Т1 будет недостаточно для работы смесителя.В этом случае вам придется добавить к гетеродину еще один каскад усиления. Вместо управляющего транзистора VT4 можно использовать мощный
.другой тип коммутации «полевой работник», например IRF630. УНЧ транзисторы VT6, VT7 следует выбирать по максимальному коэффициенту передачи тока h31e (он должен быть не менее 800).
Катушки индуктивности могут быть намотаны на существующие рамы с минимальным диаметром 6 мм. Удельные значения индуктивности подбираются при согласовании ВЧ цепи.Трансформаторы Т1 и Т2 намотаны на тороидальных сердечниках с магнитной проницаемостью 1000 … 2000, свернутые в три раза толстым проводом с изоляцией
.(например, подойдет жила от кабеля UTP, используемого для прокладки компьютерных сетей). Обмотка содержит 5 … 8 витков. Средний вывод симметричной обмотки трансформатора Т1 получается путем соединения начала одной обмотки с концом другой. Все три обмотки трансформатора Т2 подключаются одинаково. В качестве согласующего низкочастотного трансформатора можно использовать
используйте трансформатор от «радиоприемника» или от старого радиоприемника.
Лучше питать трансивер от аккумулятора, тогда возможный фон переменного тока не будет мешать приему.
Настройка трансивера сводится к установке УНЧ режима работы резистором R7, при этом напряжение на коллекторе VT7 должно быть близко к половине напряжения питания. Регулируя сердечник, катушки L1 «переводят» гетеродин в желаемый диапазон. При нормальной работе ВЧ напряжение затвора VT3, VT5
должен достигать в пиках 4 … 5 В.Подключив его эквивалент вместо антенны и нажав кнопку, отрегулируйте выходной фильтр нижних частот, достигнув максимальной мощности на эквиваленте антенны. Эффективное значение напряжения (Vrms) составляет 12,1 В, что при
нагрузка 50 Ом соответствует почти трем ваттам (3 ваттам). Улучшение сопоставления может повысить эффективность и даже получить QRP
Приемопередатчик! (два транзистора РД15ХВФ1 способны «отдать»
Антеннадо 36 Вт!). В процессе разработки и настройки этого трансивера у меня произошел один забавный случай: когда УНЧ еще не был распаян на макетной плате, я подключил L4, C11, C12 к LPF
.21 наушники, а к разъему антенны — укороченная вертикаль на 80 м, а поздно ночью, когда все спали, в тихой комнате из наушников я услышал сигналы любительских телеграфных радиостанций! Если прислушаться, можно было распознать как далекие разряды молний, так и очень слабый фоновый шум.
помехи. И все это даже без УНЧ! Получился этакий «детектор прямого преобразования». Дмитрий Горох UR4MCK
Я почему-то решил написать хороший годовой обзор, чтобы развеять всю пыль здесь в последнее время. Я обыскал магазины, нашел, попросил халяву и взломал. Отправьте себя покупать. Не знаю, кто и где дает вам столько халявы. Мне никто не дал.
Если писать отзыв, то на товар, которого здесь еще не было.Казалось бы, пересмотрели бы все, кроме узкоспециализированных желез. Все, но не все. Китайцы исполняют сеты пианистов радиокоманды. А раз уж я люблю радио, то заказал себе этот комплект QRP CW трансивера.
Что из этого вышло — читайте под катом.
Лето 13 назад я поднялся на гору с одним человеком, там был сквер со столиками и деревьями. На эту гору натянул полноценную КВ антенну, а самопальный приемник как то притащил на эту мелочь.Днем мы даже послушали пару станций. Только фото у меня не осталось.
В то время я тоже хотел прокатиться туда одному и проверить. Но не вышло. Почему? Читай ниже.
Давайте взглянем на диаграмму, чтобы начать.
Открыть схему в новом окне с лучшим разрешением.
Для тех, кто не разбирается в высоких частотах, расписал блоки.
1 Главный блок, в котором происходит вся магия.Построен на NE602.
2 — Это просто не так. Я неправильно пронумеровал и заполнил файл, и мне было лень распространять.
3 Усилитель звуковой частоты.
4 Усилитель высокой частоты с П-фильтром.
5 Тональный генератор
6 Индикатор режима передачи.
Опять же для тех, кто не разбирается в радиопередающих устройствах — кратко опишу принцип работы.
На схеме приемник прямого преобразования. Вот его структурная схема.
С антенны сигнал передает полосовой P-фильтр, излучающий небольшую полосу в диапазоне 7 МГц.
Затем проходит через кварц и потенциометр. При этом включении кварц также работает как полосовой фильтр, а резистор позволяет регулировать чувствительность к высокой частоте. Хотя лучше этого не делать. Но такая конструкция дает большие возможности говорить простой схемой.
Тогда сигнал будет отправлен на вывод 1 микрочипа. Это балансировочный вход A микшера. Вход B (выход 2) заземлен через энкодер.
Внутри маленького шкафа происходит магия и на выходе A (выход такой же балансный) мы получим сигнал звуковой частоты.
Затем сигнал проходит через катушку L1 и энкодеры 8 и 20. Эти схемы образуют фильтр, который пропускает звуковые частоты и не пропускает частоту повторения в 3-4 раза больше строки. человек выше и не может издать ни звука.
На транзисторе Q2 сделана клавиша, отключающая вывод звука на наушники при передаче. Кодировщик CP10 установит время отклика силы тяжести звука после передачи на прием. В дороге он там не нужен.В машине вроде хотелось сделать еще и автоматическую регулировку усиления, но что-то пошло не так.
4 Это высокочастотный усилитель мощности. Все просто.
С вывода 7 волшебной малой выборки сигнал с частотой порядка 7023 кГц поступает на транзистор заданной частоты вращения педалей, а затем на выходной привод. Кроме того, P-фильтр формирует дозаторы, которые всегда под рукой.
Если присмотреться, то первый транзистор через эмиттер подключается к гнезду телеграфного ключа.Когда замыкаем ключ на землю, включается усилитель. C11 позволяет плавно выключать усилитель, что снижает выбросы паразитов.
5 Тональный генератор прибл. 1000 Гц для звучания в наушниках при закрытой клавише. Звук самого генератора не выходит в эфир, как некоторые могут подумать. Я тоже так думал раньше.
6 Простой дисплейный модуль. Когда ключ нa НЕ замкнуть землю, через резиктор R15 и D2 diod modulya podaetca 5 nA + 6c bazu tranzictor, OH открываетcя и ток течет через cvetodiod A.Ели замкнуть ключ на землю, поистине транзиктор закрываетця, ток течет уже через цветодиод Б на земле …
— Вернемся к блок-схеме и принципу работы приемника прямого преобразования.
Второй блок — усилитель ВЧ — усилитель радиочастоты. В нашем случае это не так, поэтому он уже находится внутри черного ящика.
Посмотрим, что от нас скрыто.
Усилители показаны треугольниками, крест в круге — знак умножения.Это умножитель частоты. На самом деле это ни в коем случае не множитель, потому что 2 × 3 — это не умножение, а суммирование. Но это уже высшая арифметика.
Если говорить просто, то происходит сдвиг одной частоты на другую.
Самое интересное, что когда звук передается в высокочастотный диапазон, он «умножается» в передатчике, а высокочастотная частота в звуке также осуществляется «умным» в приемнике в модем.В том-то и дело.
Любой смеситель имеет 3 точки — вход, выход и вход генератора. В качестве генератора у нас появится связка резисторов, энкодеров, второй кварц и диод.
Фактически, R12 является выходом нагрузки генератора, так что высокочастотное напряжение подается через C4 на вход УВЧ.
Частота устанавливается кварцевым датчиком и энкодерами C2, C3.
Вы спросите: а зачем вообще диод и резистор с транзистором?
А это вот такой узел электронного частотного регулятора издания нищеброд.По сути, вместо диода должен быть специальный диод — варикап. Это тип диода, который изменяет емкость в зависимости от подаваемого напряжения.
Но поскольку цель этой схемы состояла в том, чтобы сделать ее как можно более простой и улучшить ее, используя простой диод и контур настройки для регулировки частоты.
Транзистор там — это ключ. Когда телеграфный ключ замыкается на землю, то с выхода элемента U4D на базу подается лог1, открывается транзистор и подается напряжение питания.Это необходимо для того, чтобы слышать звуковой сигнал телефона.
Особенностью приемников прямого преобразования и телеграфной передачи является то, что при передаче включается простой передатчик без модуляции. Благодаря этому полоса частот очень узкая. В идеале это вообще ноль. Тогда если наш передатчик работает на 7 МГц, а гетеродин на 7 МГц, то 7-7 = 0. На выходе мы ничего не услышим.
Нам нужно немного сместить частоту гетеродина вправо или влево, например, на 1 кГц, чтобы слышать звук на частоте 1 кГц.При открытии транзистора диод немного меняет свою емкость. Поворотным колесом вы можете непрерывно выбирать частоту звука.
В правильных трансиверах стоит отдельный телефонный гетеродин.
А вот частота гетеродина на приеме отличается от частоты при передаче, что некорректно и давало бы ошибки, если бы был модуль цифровой шкалы.
Не делайте этого.
Вернемся к структурной схеме. Я уже описал это как миксер.В него подаются 2 сигнала: принятый высокочастотный сигнал и сигнал от гетеродина — генератора высокочастотной частоты, который является блоком настройки, как и в передатчике.
Затем есть фильтр, который убирает высокие частоты, чтобы усилитель звука не был перегружен.
В приемнике прямого преобразования выходная частота равна 0 Гц. Именно поэтому он называется прямым.
А теперь приступим к сборке трансивера.
Я предпочитаю втиснуть карту в тик.
Нагружаем резисторы.
Тогда энкодеры.
Потом полупроводники.
Потом большие.
Начало самое гадкое — катать колеса. Я не знаю никого, кто имел бы удовольствие катать колеса. Здесь у нас все немного проще.
Черное кольцо из феррита FT37-43, содержит 11 витков, а красное T37-2 — 15 витков.
Вот и закопали все.
На столе осталась еще горстка резисторов и энкодеров в запас.
Когда я записывал кодеры, 6e чуть не сказал мне, что они слишком хлипкие.
Ставим блок питания в режим ограничения тока до 100мА при 9в и включаем. Блок питания сразу переходит в режим ограничения тока, напряжение падает и светодиод горит зеленым с красным. Стабилизатор напряжения греется.
Если бы мы не стабилизировали ток, то через секунду мы сошли бы с ума.
Начнем с тепла. Потому что карта сделана неплохо, поэтому жара не показывалась. Затем приступаем к отладке пластины.
Если стабилизатор горячий, значит где-то, значит что-то укореняется. Выбрасываем мелкие кусочки. Сила тока у всех одинаково выше нормы. Пьем стабилизатор.
Ток у всех одинаково выше нормы. Пальцем проверяем энкодеры и диоды. Получается, что С18 греется. Немного меня, а что керамика сломалась на 9 вольтах? Я такого не видел.
Как потом выяснилось — все подчеркнутые датчики прогревались.
Ничего удивительного. Заменил все энкодеры 0.1uF на такие же керамические из планки.
Пока менял, вскрывал колодки с нижней стороны платы. Выпить детали из двухсторонней тарелки с металлизацией очень сложно даже с помощью специального сливного пистолета.
Перепаал в общем.
Коквин зеленый к70 из тантала, тара в миске.И потому что они моего возраста.
Отправить еще один антенный разъем поить, а то не вставлять — слишком тугая установка. Это можно объяснить принципиальным недостатком данной конструкции. Точно реализуя выпуск платы. Ну, есть та же идея, которую я мог видеть сквозь черную маску. Черный мак тоже плоский — следов не видно. ВЧ-цепи проходят через входные цепи, что может привести к самовозбуждению.
После все снова включили работу.В это время ничего не грелось, диоды горели, приемник работал, генератор пищал. Приемник управления icom ic r-20 lovil. Осталось передать на тест.
Для этого в наборе есть резистор на 2Вт, который нужен в качестве нагрузки — эквивалент антенны на 50 Ом. Для этого я взял вилку PL-239, разорвал фиксирующую втулку кабеля и воткнул туда этот резистор.
Также необходимо изготовить переходной кабель для измерителя мощности.
Метр alan k170.
Измеряет мощность 10/100 Вт, ksv, модуляцию am и chm. Последний требует питания 12 В.
В общем наш передатчик ничего не передает. Потребляемый ток при передаче на все, стрелка не вибрирует. Начал проверять за углом, расплавив С4 и отдав 5 МГц с генератора сигналов. Звук в ресивере слышен, но индикатор приема не доходит до максимума, а при мощности 400 МВт и на такой скорости его нужно слышать даже с включенной минимальной нотой
Проверено Q1.Оказалось целиком. Проверил выходной транзистор. Излучатель в скале.
Сильно задумывался как можно транзистор сжечь? Хотя вроде бы какое-то время подключена к внешней антенне, но все равно замыкается на землю как есть, и смотреть на нее не надо. Хотя, как-то ниоткуда, буквально полметра кабеля с пл239 и в опасности пробиться со штыря на корпус. А это всего 2 пина для фильтров кв и УКВ + в коробке.Хоть это и японский, но статистика и в Японии статистика.
В общем, перегорел мощный транзистор. Ползал по присоскам и выкопал такой же транзистор с коэффициентом усиления 160. Запал и все равно ничего. Стрела слегка задрожала.
Еще проверял контакт колес. Все отлично.
На этом мое желание носить с собой эту карту закончилось.
Может тогда я пойду в магазин, куплю новый транзистор, а потом проверил эти, но кое-что.
Что можно сказать в итоге?
За 10 баксов китайцы дают готовую карту и все комплектующие. Колеса катить легко. Пять деталей не очень хороши, потому что все очень плотно. Простые схемы никогда не срабатывают сразу.
Здесь необходимо сделать лирико-историческое отступление.
В начале 90-х видел в магазинах комплекты транзисторов мп35-42. Также были наборы с резисторами и энкодерами, но они были дороже. Поэтому ящики брал только с транзисторами.Паял на картонную коробку. Ни в коем случае не могло быть правильным засыпать 2 транзистора, чтобы заработало. Тогда инторнета не было и не было человека, который бы сказал. В общем я так 3 года мучился, пока не начал работать.
Правда, кроме мигалок и сирен, ничего не работало. Я имею в виду усилители и приемники прямого усиления. Только через 5-6 лет я купил китайский мультиметр и смог измерить усиление транзисторов. Было 25-30. Чтоб у меня был несчастный ребенок, дубовые транзисторы и паяльник на 40Вт.
И потому что я отдал так много бутылок, чтобы купить их …
В общем, первый рабочий приемник с прямым усилением начал работать в 15-16 лет на полевом и биполярном транзисторе. Была осенняя или зимняя ночь. Я даже слышал несколько станций.
Что я делаю?
К тому же неподходящие детали и отсутствие помощи могут убить весь интерес, особенно если возраст не детский.
Итак, я пошел сюда, чтобы описать трудности, которые могут возникнуть даже при сборке такого простого конструктора.
Я купил еще один комплект супергеройского ресивера, чтобы компенсировать странному ребенку.
Так что подписывайтесь, вроде и ждите обзора, как я собирал транзисторный ресивер.
А насчет этого набора, то ночью в Европе можно даже в мегаполисе и обморожение поймать и украсить софт-клавишей.
Виктор Беседин, UA9LAQ
Передатчик апробирован как при обучении по радиоориентации, так и в радиолюбительском эфире. Собранный в радиокружке областной станции юных техников вместе с источником питания (тремя «плоскими» гальваническими батареями) в алюминиевом ящике из-под тестера, с обычным телеграфным ключом, прикрепленным к крышке ящика, этот передатчик посетил с меня и в канавах, и в кустах, и на деревьях, где им приходилось с ним прятаться, имитируя «лиса» (точнее, «дятла», привет).
Однотранзисторный передатчик CW.
Принципиальная схема.
Передатчик не потребляет ток в паузах между передачами, относится к классу QRPP, так как его мощность не превышает 1 Вт, и может использоваться для экспериментов в радиолюбительском эфире, радиориентации и т. Д. Кроме того, это позволит с использованием старых резонаторов, которые при нынешнем уровне развития техники в оборудование обычно не устанавливаются.
Как видно из схемы, передатчик представляет собой достаточно мощный кварцевый генератор, активным элементом которого является германиевый p-n-p транзистор средней мощности.Передатчик работал в диапазоне 3,5 МГц (радиоориентация) со случайной проволочной антенной и в диапазоне 7 МГц с антенной GP, установленной на крыше четырехэтажного здания.
Кварцевый резонатор ZQ1 старого типа в цилиндрическом бакелитовом корпусе. Современные резонаторы имеют очень тонкие пластины и могут выйти из строя в таком мощном (выходная мощность до 1 Вт) генераторе. Катушки L1 и L2 намотаны непосредственно на корпусе кварцевого резонатора, соотношение витков 5: 1.
Антенна настраивалась включением переменного конденсатора с воздушным диэлектриком C3 с «холодного» конца катушки L2, а петля L1C2 настраивалась путем выбора емкости конденсатора C2, который состоял из постоянной и триммер.Для работы в диапазоне 3,5 МГц индуктивность катушки L1 должна составлять 25-29 мкГн, для работы в диапазоне 7 МГц — 7-8 мкГн.
Отвод производится от 1/3 до 1/5 витков катушки L1, считая от «холодного» конца, подключенного к нижнему (согласно схеме) выводу резистора R2. Чем выше частота, на которой работает передатчик, тем меньше должно быть включения транзистора VT1 в цепь L1C2. Передатчик настраивается на рабочую частоту (частоту кварцевого резонатора ZQ1) подбором емкости конденсатора С2.
Согласование с антенной выполняется с помощью конденсатора переменной емкости С3. Индикаторы настройки могут быть измерителем напряженности поля или резонансным волноводом, которые расположены рядом с передатчиком или антенными катушками. Настройка осуществляется по максимальным показаниям указанных устройств.
Настройку на резонанс можно обнаружить по включению маломощной лампы накаливания в разрыв цепи питания. В момент резонанса контура L1C2 свет лампы уменьшится.При резонансе эквивалентное сопротивление параллельной цепи увеличивается, а ток коллектора уменьшается. Внесенное уменьшение добротности схемы со стороны нагрузки (антенны) имеет случайное значение, зависящее от параметров антенны, поэтому в качестве C3 используется KPI, который имеет значительные пределы настройки емкости.
Согласовав антенну с C3, мы расстраиваем петлю L1C2, что потребует настройки. Затем снова регулируем емкость конденсатора С3, и так несколько раз.Только тогда на антенну будет подаваться максимально возможная РЧ-мощность. На практике с той же антенной приходилось регулировать только емкость конденсатора C3, и прибегать к использованию C2 приходилось редко.
Потребляемый ток в зависимости от напряжения питания при нажатии клавиши составляет 100-150 мА. Схема может быть собрана на более современной элементной базе, используя кремниевые высокочастотные транзисторы средней мощности (например, КТ606, КТ904 и др.). Поскольку эти транзисторы npn, полярность источника питания должна быть обратной.
Напомню, что кварцевый резонатор должен быть старого типа, с толстой пластиной, что исключает его разрушение при мощных колебаниях в цепи генератора. При работе с антеннами с фидером коаксиального кабеля количество витков катушки L2 следует выбирать меньше, чем при использовании однопроводных антенн (например, в виде длинного провода).
В одном из номеров CQ-QRP В.Т. Поляков РА3ААЕ предложил схему
простого приемопередатчика «Полевик», а в другом номере журнала она была взята за
Основа для практической реализации Дмитрием UR4MCK на дальности 80 м: Полевик-80.Я тоже в своих экспериментах с минималистичными низковольтными трансиверами не мог обойти вниманием такую красивую схему, и в этой статье описан двухдиапазонный полевик — на 20 и 40 м.
Схема, показанная на рис. 1, требует лишь небольшого пояснения. Гетеродин
на транзисторе VT1 выполнен на емкостном трехточечном с кварцем, работает на частоте 7030 кГц и оптимизирован для низковольтного питания (4 В). Сигнал с гетеродина поступает на трансформатор L1, первичная обмотка которого вместе с конденсатором С3 действует как колебательный контур гетеродина.
Рис. 1. Схема трансивера.
Вторичная обмотка своими плечами попеременно открывает смеситель транзисторов VT2-VT3 (на дальность 20 м — двухтактный режим смесителя), либо одним плечом — сразу оба транзистора (на 40 м — одноцикловый режим). ). Широкополосный трансформатор L3 согласовывает низкий импеданс смесителя и импеданс антенны, которая подключена через последовательные петли — каждая в своем диапазоне. Остальные части схемы — ФНЧ и УНЧ — общие для гетеродинного приемника.
Частота настраивается с помощью C4: 14059 … 14064 кГц и 7028,5 … 7032 кГц. RIT на диодах VD1-VD2 смещает частоту во время передачи, смещение составляет около 600 Гц на диапазоне 20 м и 300 Гц на 40 м. Используйте цепь R2VD1VD2C5, если сам трансивер не обеспечивает желаемое смещение частоты. В некоторых версиях этого трансивера этот сдвиг происходил автоматически, хотя он зависел от точной настройки режима гетеродина.
Выходная мощность при питании 4 В составляет около 400 мВт на обоих диапазонах.
Потребляемый ток составляет около 400 мА в режиме передачи и около 20 мА в режиме приема.
Трансформатор L1 намотан тремя слегка скрученными проводами по 8 витков на кольце М50ВН 20х10х5, конец одного провода подключают к началу второго — это вторичная обмотка (точка подключения уходит в землю), третий провод — первичная обмотка. Выходной трансформатор L3 намотан двумя проводами по 8 витков на кольце М2000 размером 20х10х5 или аналогичном, конец одного провода соединен с началом второго.
Настройка трансивера начинается с настройки режима гетеродина. Лучше выбирать транзистор VT1 по максимальному коэффициенту передачи тока. Сигнал на коллекторе должен быть максимально симметричным по амплитуде и форме полуволны и составлять 4,5 … 5,5 В по амплитуде, это достигается подбором значения С3 (можно предварительно заменить его конденсатором переменной емкости
) . Для проверки нормальной работы смесителя амплитуда напряжения на затворах VT2 и VT3 контролируется в диапазоне 20 м: амплитуды должны быть примерно равны 5 В и отличаться друг от друга не более чем на
полвольта ( но меньше лучше).
При необходимости также можно выбрать режим работы гетеродина, заменив индуктивность L7 на резистор в несколько десятков Ом.
После начальной настройки режима гетеродина выходные цепи настраиваются путем подключения трансивера к нагрузке 50 Ом и достижения максимальной амплитуды выходного напряжения в режиме передачи на обоих диапазонах.
После этого трансивер подключаем к антенне и еще раз проверяем работу в режиме приема:
для минимизации собственных шумов смесителя можно дополнительно выбрать значение С3.В конце настройки отрегулируйте RIT.
Трансивер был специально разработан для литий-ионных аккумуляторов 3,7 … 4,2 В. Если вам нужно увеличить мощность до 1,5 Вт, вы можете поднять напряжение питания до 8 В, если снабдите выходные транзисторы радиаторами, например Из алюминиевых планок надевают пластмассовые корпуса транзисторов с небольшим натягом. При напряжении питания 8 В транзисторы заметно нагреваются (особенно на дальности до 20 м). Традиционно используемое в подобных конструкциях в этой схеме напряжение 12 В, увы, не подходит: транзисторы BS170 выходят из строя.
Конструктивно в корпусе от блока питания компьютера
Рис. 2.
Двойная бумажная шкала с подсветкой изнутри белым светодиодом … Используется плоский Li-Ion аккумулятор емкостью 2 Ач.
Рис. 3. Конструкция и вид платы приемопередатчика.
Эффективность трансивера с отключенными наушниками позволяет не выключать его в течение многих дней (потребляемый ток вместе со светодиодом не превышает 10 мА) и время от времени подзаряжать аккумулятор от USB-разъема через 1N4007 диод, включенный последовательно с аккумулятором (аккумулятор имеет встроенную схему защиты от перезарядки и полной разрядки).Шкала с подсветкой подсказывала другое применение этого трансивера: ночник QRP.
Влад Жигалов R2DNN
Литература:
1. Владимир Поляков. Микшерный пульт — PA для CW трансивера. CQ-QRP № 13 (
августа 2006 г.).
2. Дмитрий Горох. Приемопередатчик для МАС. CQ-QRP # 31 (лето 2010 г.).
Снято на CQ-QRP 62
Лечебная стерилизация марлевых повязок Продажа
Технические характеристики1.Стерилизация марлевой повязки
2.Мягкие, но прочные, только самоклеющиеся
3. дышащий, пористый, водонепроницаемый
4.Light
Лечебная стерилизация марлевой повязки!
MDS Самоклеящаяся марлевая повязка, не липкая к волосам и коже, сертифицирована CE, FDA, ISO9001, ISO13485:
Характеристики
1, ткань из хлопка + PBT, пористая, легкая, удобная для пользователей
2, Хорошая прочность на разрыв
3, Отличные характеристики, соответствующие контурам частей тела
4, Водонепроницаемость, не теряется в поту или воде
5.Удобнее для младенцев и детей
Технические характеристики
| Композиция | 70% хлопок; 25% латексный клей; 5% спандекс. |
| Адгезионная прочность | > 1,5 Н |
| Базовый размер | 1, допуск ширины ± 1 мм |
| 2, допуск по длине 4500 ~ 4600 мм | |
| Характеристика | 1, коэффициент эластичности: 1: 1.7 ± 0,2 |
| Срок действия | 24 месяца |
Технические параметры
| Предмет номер. | Характеристики | Размер внутренней коробки | Рулоны / внутренний ящик | Рулоны / картонная коробка | Размер внешней коробки |
| ZT904 / KT904 | 4 см * 4 м | 25 * 19 * 4.5 см | 24 | 288 | 52 * 40 * 38 см |
| ZT906 / KT906 | 6 см * 4 м | 25 * 19 * 6,5 см | 20 | 240 | 52 * 40 * 38 см |
| ZT908 / KT908 | 8 см * 4 м | 25 * 19 * 8,5 см | 16 | 192 | 52 * 40 * 42 см |
| ZT9110 / KT9110 | 10 см * 4 м | 25 * 19 * 10.5 см | 12 | 144 | 52 * 40 * 38 см |
| ZT9112 / KT9112 | 12 см * 4 м | 25 * 19 * 12,5 см | 12 | 144 | 52 * 40 * 42 см |
| ZT904B / KT904B | 4 см * 20 м | 11,3 * 11,3 * 5 см | 250 | 250 | 59 * 59 * 52.5 см |
| ZT906B / KT906B | 6 см * 20 м | 11,3 * 11,3 * 6,9 см | 100 | 100 | 59 * 59 * 31 см |
| ZT908B / KT908B | 8 см * 20 м | 11,3 * 11,3 * 8,8 см | 100 | 100 | 59 * 59 * 39 см |
| ZT9110B / KT9110B | 10 см * 20 м | 11.3 * 11,3 * 11 см | 100 | 100 | 59 * 59 * 47 см |
| ZT9112B / KT9112B | 12 см * 20 м | 11,3 * 11,3 * 13 см | 100 | 100 | 59 * 59 * 57 см |
Схемы двухтактных ЧМ передатчиков на варикапах. Основные схемы включают варикапы. Технические характеристики радиопередатчика
Первый опыт радиовещания можно получить, если вы построите радиовещательный УКВ-передатчик.С его помощью можно проводить музыкальные и тематические передачи в небольших деревнях, в местах отдыха, на пляжах и других местах, где трансляция не ведется или ее прием затруднен. Передатчик УКВ в целях упрощения конструкции может быть построен на одной электронной лампе.
Принципиальная схема УКВ передатчика для малых зон вещания показана на рис. 28.1. Передатчик состоит из двухтактного высокочастотного генератора на двух триодах, составляющих лампу ВЛ1.
Рис.28.1. Принципиальная схема УКВ — Explorer для малых зон радиовещания
Модулятор передатчика выполнен на варикапе VD1. Для питания передатчика можно использовать любой блок питания, дающий на выходе два напряжения: постоянное 250 В для питания анодных цепей и переменное 6,3 — для нити накала лампы. В основе передатчика лежит схема, которая давно известна в радиотехнике.
Такая схема передатчика позволяет принимать сигнал, близкий к стандарту вещания VHF FM.В передатчике используется контурная модуляция, так как она позволяет получить качественные показатели при небольшом количестве радиодеталей. Звуковой сигнал Частота С микрофона или магнитофона (с дополнительным разъемом для громкоговорителя) он подается на вход передатчика XS1, откуда через трансформатор на варикапе VD1. В результате изменяется емкость варикапа VD1 и модулируется сигнал несущей. Полученные электромагнитные колебания антенного передатчика WA1 излучаются в космос, которые принимаются антеннами радиоприемников УКВ.Этот передатчик работает на одной из фиксированных частот, лежащих в диапазоне 90 … 100 МГц. Более точная частота излучения передатчика радиоволны устанавливается заменой конденсатора конденсатора С7.
В принципе, передатчик можно настроить на любую частоту диапазонов диапазона, нужно только изменить параметры контура Li, C7 соответственно. В передатчике используется штыревая антенна длиной 2,1 м, расположенная на высоте 3 … 4 м. В качестве антенны используется дюралюминиевая или медная трубка диаметром не менее 18 мм.
Детали
В передатчике применена лампа пальчиковая серии 6НПП, высокочастотный двойной триод. Резисторы R1 … R4 типа МЛТ-0,5 с допуском сопротивления ± 10%, резисторы R5, R6 типа МЛТ-2 с допуском сопротивления ± 10%. Переменный резистор R7 типа СПЗ-вызов. Конденсаторы: С1, С2, С5, С6, СО типа КД-2; СЗ, С4, С7 — КТ-1, С8, С9 — БМ-2; СП, С12 — БМТ-2, а С13 — К50-12. Указанный на схеме Варикап Д902 можно заменить на более совершенный, например, кВ 109В или КВ109Г.При использовании радиодеталей других типов следует учитывать, что они должны быть рассчитаны на напряжение не ниже 300 В.
Контурные катушки передатчика L1 … L3 бескаркасные и намотанные медным проводом 01 мм на оправке 010 мм. Катушка L1 имеет 7 витков с отводом от середины, A L2, L3 — 2 витка. При установке катушек на плату катушек l2 и l3 располагаются на расстоянии 2 мм от каждого конца катушки L1. Оси катушек L1 … L3 должны лежать на одной прямой. Дроссель L4 ранен эмалированным проводом 00.4 мм поворота до витка на ферритовом стержне 04 мм марки 600 НН. Дроссель L5 содержит 8 витков провода PAL 01,2 мм, намотанный виток до витка на оправке 010 мм. В качестве трансформатора Т1 можно использовать выходной трансформатор от любого радио или абонентского громкоговорителя. Высокоомный (содержащий большое количество витков провода) трансформатор подключен к резисторам R1 и R2. В данной конструкции передатчика используется трансформатор от абонентского громкоговорителя.
Большинство деталей передатчика смонтировано на печатной плате размером 107х76 мм из фольгированной укладки толщиной 2 мм (рис.28.2). При установке панели лампы ее лепестки отбрасываются и припаиваются непосредственно к отпечатанным дорожкам. Детали L4, C14, R6, C13 крепятся навесным способом. После установки плата вместе с блоком питания помещается в металлический корпус. На лицевой стороне корпуса прикреплен переменный резистор R7, а в верхней части — антенный разъем. Рядом с резистором R7 следует разместить трансформатор Т1. Между блоком питания и платой передатчика установлен металлический экран. Для подключения антенны к передатчику используется кабель типа РК-1, также можно использовать кабели РК-49 или РК-75.
Передатчик собран из исправных деталей, при включении питания сразу начинает работать. Поворачивая ось переменного резистора R7, устанавливают глубину модуляции, при которой нет искажений и модуляция имеет достаточную глубину.
Рис. 28.2. Прейскурант и установка на нем Подробная информация об УКВ передатчике для малых зон вещания
Литература: В. Пески. Энциклопедия радиолюбителя.
ПередатчикFM FM-кодер с частотой 13 ФЕВРАЛЯ 2012 г.
Возбудитель выполняет функции получения стабильного, малошумящего, спектрально чистого радиосигнала, создаваемого сигналом звуковой частоты, подаваемого на вход звукового тракта, и усиления этого радиосигнала. до значений, подходящих для раскатки усилителя выходной мощности.
Мой синтезатор собран по схеме генератора с фазоподъемной частотой (FAPR), перекрывающей ЧМ-диапазон с шагом 100 кГц.
Генератор плавного диапазона (GPD) может охватывать только несколько мегагерц с необходимой стабильностью и шумоподавляющими шумами. Выходная мощность регулируется от нуля до 4 Вт. Обратная связь по обрыву детектора FAPL отключает передатчик при неисправности синтезатора.
Обе стороны платы представлены на чертежах, поэтому вы можете распечатать их и совместить раскрытие необходимых отверстий.Вы должны распечатать рисунок в зеркальном отображении, чтобы покрыть область, в которой останется медь.
Это опаян плата по периметру из металлических полос. Лучше наверстать до установки деталей.
Эта монтажная схема показывает расположение элементов на плате. Вы можете понять, что здесь показано, используя концепцию. Все очень просто. Будьте внимательны, на картинке не показан один элемент схемы! Его необходимо установить после, во время настройки, под платой! Чтобы процесс был более увлекательным и вы хорошо разобрались в дизайне, я не буду рассказывать, что это за предмет! Узнаешь после сборки, лишнее будет! 🙂
Чертежи катушек довольно близки к их истинным размерам.
Вот и сборка возбудителя! Некоторые пояснения по поводу алюминиевой части транзистора. Сделал на своем любительском токарном станке.
Это достаточно сложный способ обеспечения теплового контакта корпуса транзистора Т-5 с радиатором! Самая простая скоба кажется вполне подходящей. Моя первоначальная идея заключалась в том, чтобы прикрепить его к шасси или установить вокруг платы. Но схема работает настолько эффективно, что транзистору не нужен дополнительный радиатор! Я провел тесты и в итоге оставил все как на картинке, ничего не добавляя.
Многие детали взяты из списанного оборудования. В том числе подрезанные конденсаторы и дроссели. Но подобрать замену вполне можно и из современных деталей. Кварц производства Jan Crystals. Чтобы вывести его на нестандартную частоту параллельного резонанса 6,4 МГц, был применен конденсатор 30 ПФ со стандартной температурной стабильностью.
Сигнал снимается с выхода через разъем BNC. Все остальные подключения выполняются с использованием промежуточных конденсаторов. Конструкция оснащена накладками из такого же металла, как и борта по периметру.Это не что иное, как нарезанные кофейные банки! Также подойдет металл от упаковки некоторых сортов шоколада или тортов! (Примечание переводчика: банки отечественной снисходительности от красивого образа жизни)
Настроить схему просто. Сначала установите все кПа в среднее положение и установите переключатели частоты. Чтобы сделать это, поймите простой принцип: самый младший коммутатор имеет вес 100 кГц, второй 200 кГц, следующий 400 кГц и так далее, до последнего, который весит все 12.8 МГц. Девятый переключатель добавляет 76,8 МГц, а десятый — 102,4 МГц. Перед установкой переключателей в желаемое положение разделите необходимую частоту на двоичные составляющие. Примечание: переключатель в положении «включено» не добавляет веса в сумме! Например, если вы хотите вести вещание на частоте 96,5 МГц, необходимо установить переключатели 9, 8, 7, 3 и 1 в положение «Выкл.», А остальные — в положение «Включено». Весь диапазон, который можно установить переключателями синтезатора, блокирует ЧМ и даже захватывает соседний, но схема рассчитана на работу в телевещательной.
Теперь необходимо подать напряжение 15 только на питание основной части схемы, подключив вольтметр к выходу операционного усилителя U3, а частотомер — к коллектору транзистора Q4. Если вы оказались на худшей частоте, вы поймали удачу за хвост и выиграли в лотерею! Обычно средний балл находится где-то за пределами диапазона. Если вольтметр показывает около 14 В, это означает, что частота периодически низкая. Если показания нулевые, это говорит о высокой частоте.Частотомер должен это подтвердить. Вы должны вести средний балл в этом диапазоне. Для этого можно поменять как емкость С20, так и индуктивность L4. Обычно конденсатор не позволяет регулировку частоты во всем диапазоне, и тогда остается только катушка. Когда вы сможете правильно настроить GPA, преобладает PLG, и вы получите на выходе сигнал со стабильной частотой, которая была необходима. Создайте L4 и C20 так, чтобы на вольтметре было около 9 В. В этом диапазоне напряжений получается самый низкий уровень фазовых шумов варикапов, потому что управляющее напряжение значительно выше обнаруживаемого ВЧ.В идеале вы должны расположить эти 9 в центре диапазона вещания. Но это легко можно будет сделать позже.
Теперь с помощью С12 установите точную частоту кварцевого генератора, ориентируясь на показания частотомера. Перед переключателями он должен показывать частоту в диапазоне вещания.
Перейдем к усилительным каскадам: подключим выход к выходу нагрузки 50 Ом и измерителя мощности и подадим напряжение в несколько вольт на датчик усилителя мощности. Настройте C28, C32, C37 и C38 на максимальный выходной сигнал.Если диапазона регулировки конденсаторов недостаточно, вспомните L5, L7, L11, L10. Теперь увеличьте напряжение питания и снова отрегулируйте бак. Вы должны получить 4-5 Вт при напряжении питания 15 В.
Чтобы устранить микрофонный эффект, после сборки и настройки заполните катушку GPD и, возможно, другие каскады, пчелиным воском или другим подходящим материалом. После этого может потребоваться еще раз немного подкорректировать контуры.
Теперь подключите звуковой тракт к возбудителю. Подать звуковой сигнал, строго контролируя уровень, и установить резистор R68 +/- 75 кГц.Если у вас нет измерителя отклонения, включите FM-приемник, поймайте местные станции и установите эквивалентную громкость приема вашего передатчика. Но у этого способа есть заметная ошибка, все же лучше сделать.
Если вам нужно изменить частоту передачи, снова запрограммируйте ее с помощью переключателей, а затем отрегулируйте весь путь, за исключением C12, чтобы регулировать его только один раз в несколько лет из-за старения кварца.
FM-передатчик своими руками на 1 км
Это довольно мощный FM-передатчик 2 Вт, который обеспечит дальность действия до 10 км, естественно, с хорошо настроенной полноценной антенной и в хороших погодных условиях без помех.Схема нашлась в буржуазии и показалась достаточно интересной и оригинальной для вашего двора))
Схема передатчика:
Схема печатной платы:
Здесь транзисторы включены по схеме мультивибратора, который работает на высоких частотах порядка 100 мегагерц. Катушек как таковых нет, их роль выполняют полосатые проводники печатной платы. Делает небольшую сборку. Для достижения максимальной дальности используйте антенну длиной не менее метра.Частоту передатчика можно регулировать в пределах 88-108 МГц с помощью конденсатора С5. Варикат BB204 можно заменить обычным отечественным. Выберите лучший звук с модуляцией.
Радиочастотные транзисторы 2N3553, указанные в схеме радиочастотных транзисторов 2N3553, могут быть заменены на 2N4427 или 2N3866. В крайнем случае используйте бытовую микроволновку, с хорошим запасом по частоте и мощности.
Этот FM-передатчик основан на генераторе с варикапом и двухкаскадном усилителе мощности.При хорошей антенне — например, диполе, расположенном достаточно высоко, передатчик имеет очень хорошую дальность — около километра, максимальная дальность составляет до 5 км. Принципиальная схема совсем не сложная — при небольшом опыте ее можно собрать своими руками на вечер. Показано уменьшенное изображение.
Схема мощного радиопередатчика FM
Фотографии печатных плат передатчика
Технические характеристики радиопередатчика
- — Питание: 12-14 В, 100 мА
- — ВЧ мощность: 400 МВт
- — Импеданс: 50-75 Ом
- — диапазон частот: 87.5-108 МГц
- — Модуляция: широкополосный FM
Для настройки максимального излучения подключите 6 В / 0,1 и лампочку вместо антенны. В первую очередь настройтесь с помощью резистора R1 на нужную частоту, при необходимости можно отрегулировать индуктивность катушки L1. Затем с помощью подстроечных конденсаторов С18 и С19 добейтесь максимальной мощности (яркая лампочка). А потом можно подключить антенну и аудиосигнал ко входу радиопередатчика. Настройте R2 так, чтобы звук звучал достаточно громко и качественно, как на других FM-радиостанциях.
Варикапможно заменить на отечественный, который устанавливается в модулях телевизоров SC-in. Например КВ109 или КВ104. Транзистор BFR96 — CT610. Остальное — КТ368. Дальнейшее увеличение диапазона возможно с опцией.
Радиопередатчик на 600 метров
При использовании компактной антенны это устройство обеспечивает дальность действия около 100 метров, а при использовании полноразмерной штыревой антенны — более 600 метров. Схема передатчика представлена на рис.
Сигнал с микрофона поступает на усилитель низкой частоты (транзисторы VT1, VT2) при прямом подключении. Усиленный сигнал через фильтр R9, C4, R10 поступает на VD1 VD1 VD1 типа, включенный в схему эмиттера транзистора типа CT9. Напряжение смещения варикапа задается напряжением коллектора транзистора VT2. Генератор ВЧ выполнен по схеме общей базы данных. В коллекторную цепь транзистора VT3 включена цепь С8, С9, L1.Частота настройки определяется индуктивностью катушки и емкостями C8, C5, VD1. КОНДАКТОР C9 устанавливает глубину обратной связи, а C10 — согласование с антенной. Дроссель любого типа индуктивности около 60 мкГн. Катушка L1 бескаркасная, с внутренним диаметром 8 мм, имеет 7 витков провода ПЭВ 0,8 мм. Длина полной антенны 0,75 … 1 метр. Мощность передатчика около 200 МВт. Если эта мощность не нужна, ее можно понизить, применив резистор R2 на сопротивление 50..100 ком и замена резистора дроссельной заслонки сопротивлением около 300 Ом. Транзистор можно заменить на КТ368. У маломощного передатчика стабильность частоты выше, а время автономной работы увеличивается.
Радиопередатчик большой мощности без дополнительного усилителя мощности
От предыдущих устройств предлагаемый радиопередатчик отличается конструкцией задающего генератора, которая позволяет получить мощность результирующего излучения без использования дополнительного усилителя мощности.Радиопередатчик (рис. 1) работает на частоте 27–28 МГц с амплитудной модуляцией. Частота несущей стабилизирована кварцем, что позволяет увеличить дальность связи при использовании приемника стабилизации частоты. Устройство питается от блока питания 3-4,5 В. Усилитель звуковой частоты выполнен на транзисторе КТ315 VT1. Для питания микрофона и настройки режимов по постоянному току на транзисторах VT1, VT2, VT3 используется параметрический накопитель напряжения на резисторе R2, светодиоде VD1 и конденсаторе C1.Напряжение 1,2 В вводится на электрофорез с усилителем МЛ типа МКЭ-3, «Сосна» и др. Напряжение звука ежечасно с микрофона МЛ через конденсатор С2 поступает в базу передачи VT1. Режим работы этого транзистора по постоянному току задается резистором R1. Усиленный звуковой частотный сигнал, снимаемый с коллекторной нагрузки транзистора VT1 — резистор R3, через конденсатор СЗ поступает в задающий генератор, осуществляя тем самым амплитудную модуляцию передатчика.Уточняющий передатчик-генератор собран на двух транзисторах VT2 и VT3 типа CT315 и представляет собой двухтактный автогенератор с кварцевой стабилизацией в цепи обратной связи. Контур, состоящий из катушки L1 и конденсатора С5, настроен на частоту кварцевого резонатора ZQ1. Контур, состоящий из катушки L2 и конденсатора C7, спроектирован так, чтобы соответствовать антенне и передатчику. В приборе используются резисторы МЛТ-0,125. Конденсаторы используются на напряжение более 6,3 В. Транзистор VT1 можно заменить любым транзистором П-П-П, например, на КТ3102, КТ312.Транзисторы VT2, VT3 можно заменить на КТ3102, СТ368 с таким же коэффициентом передачи тока. Хороший результат можно получить, используя микросхему КР159Т1, которая представляет собой пару одинаковых транзисторов. Контурные катушки намотаны на каркас диаметром 5 мм, имеющий обрезной сердечник из карбонильного железа диаметром 3,5 мм. Намотка катушек осуществляется с шагом 1 мм. Катушка L1 имеет 4 + 4 опорных элемента параметрического стабилизатора напряжения схемы. 1 виток, катушка L2 — 4 витка.Обе катушки намотаны проводом ПЭВ 0,5. Дроссели DRO1 имеют индуктивность 20-50 мкГн. В качестве антенны длина провода составляет около 1 м. В качестве источника питания можно использовать одну плоскую батарею КБС-4,5 В или четыре элемента А316, А336, А343. Светодиод VD1 типа AL307 можно заменить на любой другой или использовать аналог низковольтной стабилизации с малым током стабилизации (рис. 2.). Настройка передатчика начинается с установки транзитных транзитных режимов VT2 и VT3 на постоянный ток. Для этого подключите миллиамперметр к разрыву силовой цепи в точке А и выберите регулировку резистора R4 так, чтобы ток был равен 40 мА.Настройка цепей L1, L2, C5, C7 осуществляется на максимум радиочастотного излучения. Причем примерно рабочая частота задается за счет конденсации, а точнее сердечника катушки. Стойка катушек L1, L2 должна находиться на расстоянии не более 3 мм от центра катушек, так как в крайних положениях генерация может срываться из-за нарушения симметрии плеч транзисторов VT2, VT3.
Передатчик на 5 километров:
Усилитель мощности 20 Вт
Передатчики с аналоговой стабилизацией частоты.-> 4-ваттный FM-передатчик
Это небольшой, но довольно мощный FM-передатчик, имеющий три радиочастотных каскада, подключенных к звуковому предусилителю для лучшей модуляции. Его выходная мощность 4 Вт, питание от постоянного тока 12-18 В. Что делает его портативным. Это идеальный проект для новичков, которые хотят окунуться в удивительный мир FM-вещания и хотят схему, которая станет основой для экспериментов с этим ..
Технические характеристики — Характеристики
Тип модуляции:…….. FM
Диапазон частот: …… 88-108 МГц
Рабочее напряжение: ….. 12-18 В постоянного тока
Максимальный ток: ……. 450 мА
Выход мощность: ……. 4 Вт
Как уже упоминалось, передаваемый сигнал является частотно-модулированным (Fm), что означает, что амплитуда несущей остается постоянной, а его частота изменяется в соответствии с изменение амплитуды звукового сигнала. Когда входная амплитуда на входе увеличивается (т. Е. В течение положительных полупериодов), несущая частота также увеличивается, с другой стороны, когда амплитуда сигнала на входе уменьшается (отрицательные полупериоды или отсутствие сигнала), несущая частота равна соответственно уменьшается.На рисунке 1 вы можете увидеть графическое представление частотной модуляции, такое как оно отображается на экране осциллографа, вместе с модулирующим звуковым сигналом. Исходящая частота передатчика варьируется от 88 до 108 МГц, т.е. диапазон FM, используемый для вещания. Схема, как мы уже говорили, состоит из четырех каскадов. Три радиочастотных каскада и звуковой предусилитель для модуляции. Первый каскад ВЧ — это генератор, он основан на tr1. Частота генератора контролируется цепочкой L1-C15 L1-C15.C7 предназначен для обеспечения продолжения генерации A C8 регулирует емкостную связь между генератором и следующим ВЧ-каскадом, который является усилителем. Усилитель собран на базе tr2, работающего в классе C, вход которого настраивается изменением значений C10 L4. С выхода этого последнего каскада, который настраивается изменением значений L3-C12, снимается выходной сигнал, который через настроенную цепочку L5-C11 поступает на антенну.Схема предусилителя очень простая, он построен на TR4. Входная чувствительность регулируется для использования передатчика с различными входными сигналами и зависит от значения VR1. Передатчик можно модулировать непосредственно с пьезоэлектрического микрофона, небольшого кассетного магнитофона и т. Д. И, конечно же, вы можете использовать аудиомикшер для получения более профессиональных результатов.
Дизайн. В первую очередь рассмотрим основы сборки электронных схем на печатной плате.Плата изготовлена из тонкого изоляционного армированного материала с тонким слоем проводящей меди, проводящему слою придается такая форма, чтобы создавать необходимые соединения между различными компонентами на плате. Очень желательно использовать правильно спроектированную печатную плату, так как это значительно ускоряет сборку и снижает вероятность ошибки. Кроме того, в комплекте плат есть просверленные отверстия и контуры компонентов с их обозначением на стороне компонентов для облегчения сборки.Чтобы защитить плату от окисления при хранении и гарантировать, что вы получите ее в отличном виде, ее подают в процессе производства и покрывают специальным лаком, защищающим ее от окисления и облегчающим припой. Уплотнение компонентов — единственный способ собрать схему, и от этого, кстати, зависит ваш успех или неудача. Это не так уж и сложно, и если придерживаться некоторых правил, проблем возникнуть не должно. Паяльник, который вы используете, должен быть легким, а его мощность не должна превышать 25 Вт.Жало должно быть все время тонким и чистым. Для этого есть очень удобные, специально изготовленные губки, которые держат влажные, и время от времени вы можете протирать их горячим жалом, чтобы удалить все остатки, которые имеют тенденцию на нем скапливаться. Не шлифуйте файл грязным или изношенным жалом. Если не удается очистить жало, замените его. В магазинах есть много разных типов припоев, и вы должны выбирать припой хорошего качества, содержащий флюс, чтобы каждый раз обеспечивать отличное соединение. Не используйте для пайки флюс, кроме того, который уже содержится в припое.Слишком большой поток может быть причиной многих проблем и одной из основных причин некорректной работы схемы. Если вам все же придется использовать дополнительный флюс, как в случае, когда вам нужно сделать медные провода, тщательно очистите его по окончании работы. Для правильной и правильной установки компонентов необходимо сделать следующее: — Очистить ножки компонентов небольшим кусочком наждачной бумаги. Отогните их на соответствующее расстояние от корпуса компонента и вставьте его на свое место в плату.- Иногда можно встретить компоненты с ножками большего размера, чем обычно, они слишком толстые, чтобы войти в отверстия на печатной плате. В этом случае используйте мини-дрель, чтобы расширить отверстия. — Не делайте отверстия слишком больших размеров, так как в дальнейшем это создаст трудности при пайке. — Возьмите горячий паяльник и поместите его жало на пол компонента, удерживая кончик проволочного припоя в том месте, где ножка выходит из платы. Жало должно касаться ножек чуть выше доски.- Когда припой начнет плавиться и течь, дождитесь, пока он равномерно не остановится по всей площади вокруг отверстия, и флюс закипит и уйдет под припой. Вся операция не должна занять более 5 секунд. Снимите паяльник и дайте припою остыть, не выдувая его и не перемещая компонент. Если все сделано правильно, поверхность соединения должна иметь блестящий металлический наконечник, а границы должны равномерно заканчиваться на подошве компонента и дорожке платы. Если припой выглядит неуклюже, ненормально или имеет форму цветка, значит, вы сделали плохое соединение, и вам следует удалить припой (с помощью насоса или фитиля) и повторить все действия.- Следите за тем, чтобы не перекрывать дорожки, так как их очень легко отделить от доски и сломать. — Во время пайки чувствительных компонентов следует избегать контакта ножек с компонентами, чтобы отвести тепло, которое может повредить компонент. — Убедитесь, что вы не используете припой больше, чем нужно, так как вы можете сделать короткое замыкание дорожек, расположенных рядом, особенно если они очень близко друг к другу. — По окончании работы отрежьте все выступающие ножки компонентов и внимательно осмотрите плату соответствующим растворителем, чтобы удалить все остатки флюса, оставшиеся на плате.Это радиочастотный проект, и это требует еще большей осторожности при пайке, потому что халатность при сборке может привести к низкой выходной мощности или ее отсутствию в целом, низкой стабильности и другим проблемам. Убедитесь, что вы соблюдаете основные правила сборки электронных схем, описанные выше, и проверьте все дважды, прежде чем переходить к следующему шагу. Все компоненты четко обозначены сбоку от элементов платы, и проблем с определением их места и установки не должно возникнуть.Сначала припаял все выводы, потом катушку в зависимости от того, чтобы не деформировать их, потом дроссели, резисторы, конденсаторы, а в конце электролит и пороги. Правильно ли проверены электролиты, в соответствии с их полярностью, и не перегревают ли стойки при пайке. На этом месте нужно остановиться, чтобы проверить проделанную работу, и если все в порядке, то припаять транзисторы на свои места, следя за тем, чтобы не перекрывать их, так как они являются наиболее чувствительными из всех компонентов, используемых в этом проекте.Звуковой сигнал подается на точки 1 (Земля) и 2 (Сигнал), питается от точек 3 (-) и 4 (+), антенна подключается к точкам 5 (Земля) и 6 (Сигнал). Как мы уже говорили, сигнал, который вы будете использовать для модуляции, может подаваться с предусилителя или микшера, а в случае, когда вы хотите модулировать несущий голос, вы можете использовать пьезоэлектрический микрофон, входящий в комплект. (Качество у этого микрофона не такое высокое, но он подходит, если вас интересует только речь.) В качестве антенны можно использовать диполь для улицы или наземную плоскость (см. Схему этой антенны.Фигура. Пер.) Перед использованием или изменением рабочей частоты Вам следует выполнить процедуру, называемую настройкой и описанную ниже.
Перечень запчастей
R1 = 220К.
R2 = 4,7К.
R3 = R4 = 10К
R5 = 82 Ом
R = 150 Ом 1/2 Вт X2 *
VR1 = 22K обрезанный
C1 = C2 = 4,7UF 25V Электролит = 9003d C3 = 9003 C 4.7NF Керамика
C4 = C14 = 1NF Керамика
C5 = C6 = 470PF керамика
C7 = 11PF керамика
C8 = 3-10pf обрезная
C9 = C12-35F = C12-35F = C12-35F C11 = 10-60PF Полоса
C15 = 4-20PF Полоса
C16 = 22NF керамика *
L1 = 4 Silver Plated Wire Top 5,5mm
L2 = 6 витков посеребренной проволоки на оправке 5, 5мм
L3 = 3 Silver Plated Wire Top 5,5mm
L4 = протравленный на плате
L5 = 5 витков посеребренной проволоки на оправке 7,5мм
RFC1 = RFC2 = RFC3 = VK200 RFC ЦОК
TR1 = TR2 = 2N2219 NPN
TR3 = 2N3553 NPN
TR4 = BC547 / BC548 NPN
D1 = 1n4148 диод *
MIC = Crystalic Microphone
ВНИМАНИЕ: Детали, отмеченные *, используются для настройки передатчика, в том случае, когда у вас нет стационарного волнового моста.
Настройки
Если вы ждете, что ваш передатчик будет выдавать максимальную мощность в любое время, вам необходимо настроить все 3 ВЧ каскада, чтобы гарантировать, что энергия между ними течет наилучшим образом. Для этого есть два пути, и какой из них выбрать, зависит от того, есть ли у вас измеритель CWS. Если у вас есть измеритель KSV, включите передатчик, подключенный к СЧЕТЧИКУ, последовательно подключенному к антенне, и поверните C15, чтобы настроить передатчик на частоту, которую вы выбрали для вещания.Затем отрегулируйте пороги C8.9,10,12 и 11, пока не достигнете максимальной выходной мощности на измерителе CWS. Для тех, у кого нет измерителя CWW, есть еще один метод, который дает хорошие результаты. Вам нужно только собрать небольшую схему, нарисованную. На рис. 2, который соединяется с выходом передатчика, к его входу (на C16) вы подключаете свой мультитестер, имеющий подходящую плетеную шкалу вольт. Вы настраиваете C15 на желаемую частоту, а затем настраиваете другие пороги в том же порядке, как описано выше, на максимальное значение на многоместном автомобиле.Неудобство этого метода заключается в том, что вы не можете настроить передатчик с антенной, подключенной к выходу, что может потребоваться с небольшой настройкой C11 и C12 для лучшего согласования антенны. Не забывайте настраивать передатчик каждый раз после смены антенны или рабочей частоты. ВНИМАНИЕ: В каждом передатчике, помимо основной частоты, присутствуют различные гармоники, обычно имеющие небольшой радиус действия. Чтобы убедиться, что вы не настроили один из них, настройте как можно дальше от приемника или используйте анализатор спектра для просмотра спектра на выходе и убедитесь, что вы настроили передатчик на правильную частоту.
ВНИМАНИЕ
Если устройство не работает. — Проверьте устройство на наличие плохого соединения, закрытия соседних дорожек или остатков флюса, которые обычно являются причиной проблемы. — Еще раз проверьте все внешние подключения, идущие к схеме, и от этого может возникнуть ошибка в них. — Проверьте, все ли комментарии установлены, и на ваших местах. — Убедитесь, что все компоненты с соблюдением полярности установлены правильно. — Убедиться, что напряжение питания соответствует норме и подается на схему в соответствующем месте.2
L1 — диаметр 15 мм на керамической оправе. 5 витков серебряного провода диаметром 1 мм, длина намотки 20 мм, снятие со 2-го витка, считая от заземляющего провода.
Л3 — бескаркасный, на раме 8 мм, содержит 11 витков ПЭВ-2 диаметром 1 мм.
L2 (дроссель) типа DMM-2.4 (20 мкГн)
C1, C5, C6 — с воздушным диэлектриком.
L3 — бескаркасный, на рамке 8 мм, содержит 8 (6 по 94 МГц) витков ПЭВ-2 диаметром 1 мм. Состоит из 2-х половин.
L4 — на том же ободе и на том же проводе, расположен между 2 половинами l3 и содержит 2-3 витка
Схема 3 (частотный модулятор):
Q1 KT315
D1, D2 — Варикапы диодов КВ102D или D220 .
ВМ1 — электретный микрофон МКЭ-3
Описание и настройка: Копаем одну из 2-х высокочастотных схем (в зависимости от приемника) и соединяем ее с модулятором в точке А. Далее в качестве нагрузки подключаемся к антенне и итого провод 2 лампы 6,3 В (0,22 А), соединенные последовательно. Подключите питание 5 В. Отсоедините петли L1, С1, подайте на вход сигнал с генератора УКВ. Проверить частоту выходного сигнала (если его нет или нет одновременно от генератора, отрегулируйте конденсаторы и катушки выходной цепи).Далее подключаем шлейф L1, C1 и увеличиваем напряжение питания. Автогенерация происходит уже при 5 В (если не происходит — переместите эмиттер за катушку на 0,5 … 2 витка) — ток 250 мА. Не поднимайте напряжение выше 20 В (ток 750 мА, мощность 8 … 10 Вт). Затем отрегулируйте весь контур, проверив частоту волны. При установке (монтируется, непосредственно на радиатор) выводы деталей должны быть как можно короче, конденсаторы используются соответствующими ТКЕ, катушки должны быть плотно намотаны.Только тогда вы получите хорошую стабильность частоты, иначе будет «плыть» до 500 Гц. Частотный модулятор затрагивается выбором R1, когда напряжение на коллекторе Q1 будет равно половине питающего напряжения. Также может потребоваться сфокусировать точку A на частях витков L1.
АМ-передатчик партизанский. Низковольтный радиовещательный AM-передатчик средней мощности. Принципиальная схема радиопередатчика
Передатчик AM сигналов
Микросайт H994 используется в устройствах радиоуправления на высокочастотных и низкочастотных трактах передатчика для генерации и усиления радиочастотных сигналов
Радиомикрофон
Подготовленное устройство для связи с радиовещанием
FM-приемникVKE можно использовать для беспроводной связи
показывает речевые сообщения на малых расстояниях или,
например, как радионан для удаленного прослушивания шума и звуков в детской комнате.Особенность конструкции — катушка LC-GePataOPA выполнена в виде печатного проводника.
Радиопередатчик с питанием 220 В
Данная схема при минимуме радиодеталей имеет достаточно хорошие характеристики:
большая чувствительность микрофона (в комнате слышно тиканье настенных часов),
с длиной антенны 100 см, дальность действия 500 метров (при использовании мобильного телефона со встроенным FM — радио).
L1 — медный провод 6 витков диаметром 0.5 мм
VD1 — Stabilirt, например KS168 (можно еще напряжение 6,8В)
VT1, VT2 — транзисторы, типа КТ315, могут быть КТ3102, КТ368.
Правильно подобранная схема должна заработать сразу, вся регулировка заключается в регулировке частоты, путем сжатия и раскручивания витков катушки L1 и в подборе сопротивления R7 (100 Ом — 1ком) для достижения максимальной мощности.
C4 можно ставить на баки большего размера, в этом случае еще лучше будет сгладить рябь.Блок питания должен прожигаться от передатчика алюминиевым экраном.
Ретроперер
Небольшой радиопередатчик от Радио № 9 — 1957, вероятно, послужил прототипом для создания «игрушек 60-х». Интересен тот факт, что «передатчик тестировался также на 80-40-метровых любительских диапазонах, где были получены хорошие результаты». Радиолюбителям, решившим повторить конструкцию (приведенную выше или из опубликованной ниже статьи), конечно, не стоит забывать о форме модуляции, которая в этих передатчиках есть…
Простой радиомикрофон
Радиомикрофон работает на открытом воздухе более 300 метров. Несмотря на низкое напряжение питания 3В Радиомикрофон достаточно мощный, сигнал уверенно попадает в радиоприемник через 3-й этаж здания. Диапазон частот радиомикрофона от 87 до 108 МГц. Радиоприем возможен на любом FM-радио.
Катушка (L1) диаметром 3 мм, имеет 5 витков медной проволоки диаметром 0.61 мм. Длина антенны должна составлять половину или четверть длины волны (для 100 МГц — 150 см и 75 см). Изменяя ширину витков катушки L1, настройте радиомикрофон в диапазоне от 87 до 108 МГц.
Источник— http://www.hobby-hour.com/electronics/wireless_microphone.php.
Простой передатчик CW
Выходная мощность передатчика составляет около 1 Вт. Кварц подается со станции PSIU. Катушки L1 и L2 намотаны непосредственно на полости резонатора, соотношение витков — 5: 1.Для работы в диапазоне 3,5 МГц катушка L1 должна иметь индуктивность 25-29 мкг, а для ведомого в диапазоне 7 МГц-7-8 мкГн. Удаление производится от 1/3 до 1/5 части витков L1. Настройка схемы выполняется C2, а настройка антенны-C3. Схему можно собрать на более современных транзисторах КТ606, КТ904 и Т Д, поменяв полярность блока питания на противоположную.
Простой передатчик QRP CW
Маломощный радиопередатчик чемпионата мира ВХИМ
По сути, эту схему можно отнести к радиомикрофонам повышенной дальности приема сигнала.Устройство предназначено
для передачи звука на определенное расстояние с использованием частоты в диапазоне VHF-FM 88-108 МГц. При этом прием сигнала возможен на радиовещательном УКВ-FM приемнике, работающем в
.соответствующий частотный диапазон. Следует отметить, что ветровая мощность устройств такого назначения строго регламентирована и не может превышать 0,01 Вт. Однако при установлении и настройке этой схемы теоретически можно выйти 0,3-0,5 Вт.
Простой FM-передатчик
Сигнал с микрофона поступает на базу транзистора VT1 через разделительный конденсатор С1 (10 MCF).VT1 действует как усилитель ЗЧ и одновременно как генератор ГФ, в результате мы получаем ЧМ-сигнал на выходе передатчика.
L1 — определяет частотный диапазон передатчика, катушка имеет диаметр 7 мм, диаметр провода 0,3 … 0,35 мм, количество витков 7, после намотки катушку необходимо вытянуть на длину 15 мм. Коллектор транзистора VT1 подключен к антенне L2 (антенна), L2 имеет диаметр намотки 6 мм, антенна намотана проводом диаметром 0 мм.35 … 0,5 мм. Длина антенны примерно 25 … 30см. При намотке должна получиться пружина.
Дальность действия передатчика составляет 100 метров, при настройке дальности действия передатчика сжимайте или растягивайте катушку L1.
AM-передатчик мощностью 25 Вт
Простой передатчик AM
AM-передатчик на 3 МГц
Передатчик состоит из четырех каскадов. Автор использовал практически все детали БУ, выпавшие в разное время.из разной техники, и долгое плетение в ящиках. Выходная мощность передатчика не измерялась, по примерным расчетам около 5 Вт +/-, но скорее всего плюс. Уточняющий генератор собран по классической трехмерной схеме и, несмотря на простоту, стабильно держит частоту. Буферный каскад на VT2 нагружен на широкополосный трансформатор, не охота было поставить контур, а потом выровнять характеристику по всему диапазону, клены крупнее и детальнее, а тут в один упал, а точнее один трансформатор.Буферный каскад — это нагрузка модулятора, собранного на микросхеме Uncle LM386. Автор модулятора взял автора у японских радиолюбителей, попробовал и остался доволен, ну и самая ответственная часть — это оконечный каскад. Он собран на транзисторе снятом с какой-то корейской магнитолы. Стоящий в первой версии CT805BM надежд не оправдал, и был разобран с позором от передатчика. В результате операции конструкция не пострадала, но была испытана патриотическим духом автора.Однако, вставив на проверку конструкцию 2Т921А, душевное равновесие восстановилось. Более того, появилась гордость за нашу оборонку. Но было решено оставить «корейца» как наиболее оптимальный вариант, да и крепить его к радиатору проще. Режим работы каскада задается резистором R12. Диод d4 используется для стабилизации резервуара. Прикрепить его к радиатору нужно прямо возле выходного транзистора. На корейском транзисторе автор подсунул диод прямо под транзистор, так как место было.Желательно место крепления промыть теплопроводной пастой.
Конструктивные особенности: Комплект конденсатора переменной емкости с воздушным диэлектриком от лампоприемника. Можно поставить практически любые кп, главное перекрыть диапазон 2,8 — 3,2 МГц.
Катушка l1 задающего генератора имеет 80 витков провода ПАЛ — 0,32 с отводом от 20 витков. Катушки L2; L3 такие же и имеют 20 витков провода ПЭЛ — 0,6.
Все катушки намотаны на рамки диаметром 12 мм.
В качестве каркаса автор применил каркас из полистирола из катушки с нитками.
ТР1 намотана на ферритовом кольце диаметром 10 мм и высотой 5 мм. Двадцать витков сложенного и слегка скрученного провода ПЭЛШО — 0,25. Намотка ведется равномерно по всему кольцу.
ТП2 намотан на одно кольцо и содержит 18 витков сложенного трехколесного провода ПАЛ — 0,32.
L4 — 30 PALSHO витков — 0,25 на том же рейкере, что и Tr 1; 2. Для L4 можно применить кольцо и меньшие размеры.
ВНИМАНИЕ:
Перед тем, как продолжить настройку, вы должны подключить к выходу передатчика нагрузку от 50 до 75 Ом. У автора в качестве нагрузки стояли два подключенных параллельно резистора 100 Ом по 2 Вт каждый.
Настройка:
Настройка начинается с проверки мощности после установки переменного резистора R12 в положение максимального сопротивления. В том числе амперметр (мультиметр), установленный между схемой и источником питания, обычно составляет 10 А.Если показания не сильно изменились, можно переходить к самой настройке. Отключите выход TP1, который идет на C24, чтобы питание от модулятора не попало в каскад. Подключите миллиамперметр между +24 питанием и правым преобразователем TP2. Подключаем питание, а резистором R12 выставляем выходной каскад около 30 мА. Затем восстанавливаем все связи, контролируем сигнал частотой или приемником наличия генерации. Затем установите середину диапазона и конденсаторы С19 — С21.Настройте выходной фильтр на максимальные показания индикатора. Подключаем антенну, еще раз поправляем С21 и настройка завершена.
Представлена принципиальная схема любительского радиопередатчика, работающего в диапазоне средних волн с амплитудной модуляцией.
Как известно, средние волны радиодиапазона уже покинули многие радиостанции, окончательно перешагнув название. И на то есть вполне объективные причины. Итак, вчера я включил ресивер на SV (MW), и кроме атмосферных шумов он ничего не слышал.
Правда, вечером что-то почти не слушал издалека и на очень непонятном языке. И вот наше уважаемое Федеральное агентство связи решило оживить ситуацию и выделить полосу частот 1449–1602 кГц для индивидуального вещания, то есть «верх» диапазона Вещания. Что само по себе вполне разумно, хотя уже поздно.
24 апреля с.г. Федеральное агентство связи направило информационные письма по данной теме всем заинтересованным, по их мнению, лицам.Те, кто желает изучить вопрос как можно более полно, могут связаться с сайтом CQF.Su. Вся документация там или ссылки на нее.
Вкратце, суть дела в том, что индивидуальное вещание в РФ теперь официально разрешено. Вы можете самостоятельно разрабатывать, изготавливать оборудование для индивидуального вещания и бесплатно публиковать эти разработки в радиотехнической литературе.
Что нужно знать радиолюбителю, желающему испытать себя в индивидуальном вещании:
- Диапазон, на которой должен работать передатчик, лежит в пределах 1449–1602 кГц.При этом частотная сетка в нем с шагом 9 кГц. То есть можно вычислить 1449 кГц, 1458 кГц, 1467 кГц и т. Д. Выход за пределы сетки не разрешен и будет наказан.
- Мощность передатчика в учебных и демонстрационных целях не должна превышать 1 Вт.
- Мощность передатчика для школьных радиокадров не более 25 Вт.
- Мощность передатчика для центров детского и подросткового технического творчества — до 50 Вт.
- Мощность передатчика для ВУЗов и техникумов, а также индивидуальных радиовещателей — до 100 Вт.
- Мощность передатчика для технических вузов — до 250 Вт.
- Мощность передатчика для технических вузов и клубов индивидуальных радиовещателей составляет 500 Вт.
- Тип излучения — с амплитудной модуляцией, с полосой модулирующего сигнала 50-8000 Гц — 16K0A3EEGN, соответственно второй том Регламента радиосвязи.
- Ну вот, как и положено «Ложке глухих», надо зарегистрироваться как носитель, получить лицензию, разрешение на использование частоты, поставить наладку оборудования. И все это на тех же условиях, что и для профессиональных радиовещателей. Итак, вы знаете …
Как бы то ни было, но «творчество залито». Ну как, такая новая тема По нанесению сгоревшего паяльника и проделанной канифолью мозгов! И вот лично я «СМОТРЕТЬ»:
За долгие годы было создано множество схем и опубликовано множество схем передатчиков для работы в диапазоне 160 метров.Переместить частоту такого передатчика в диапазон 1449–1602 кГц здесь совсем не составит труда.
Соответственно примите меры по стабилизации несущей частоты (в простейшем случае кварцевым резонатором). Осталось запустить амплитудную модуляцию, например, запитав выходной каскад усилителя мощности. Ну почти, дело готово, можно по шкафам собирать бумажки …
Схема передатчика
На рисунке показана простая схема передатчика, в принципе удовлетворяющая требованиям «для образовательных и демонстрационных целей».
По сути, это немного доработанный передатчик Я. С. Лапповка (Л.1), частота которой сдвигается в нужный диапазон заменой кварцевого резонатора, а контур перестройки плюс амплитудная модуляция в выходном каскаде заряжается.
Итак, передатчик готов для образовательных и демонстрационных целей или Pioneerland.
Рис. 1. Принципиальная схема AM-передатчика диапазона 1449–1602 кГц.
Кварцевый резонатор Q1 задает частоту несущей, она должна быть на той частоте, на которой планируется вещание, то есть в частоте в диапазоне 1449-1602 кГц с учетом сетки с шагом 9 кГц (для например, на 1467 кГц).
Пожалуй, кварцевый резонатор в этой схеме — самая сложная из имеющихся деталей. Однако эта проблема решена. Вы можете приобрести резонатор на ближайшую частоту, которая на несколько кГц отличается от желаемой. И последовательно отрегулируйте дополнительную емкость или индуктивность.
Не говоря уже об известных механических способах доведения частоты кварцевого резонатора.
Амплитудная модуляция осуществляется по схеме на транзисторах VTZ и VT4. Транзистор VTZ регулирует мощность выходного каскада передатчика.Сигнал NC поступает в базу VT4.
Режим модуляции схемы модуляции задается резистором хода R6, регулирующим напряжение смещения на базе VT4.
Детали передатчика
Катушка L1 представляет собой доработанный дроссель до тока до 2а с индуктивностью 10 мкГн. Катушка L2 намотана проводом ПЭВ-2 0,43 на каркас диаметром 16 мм и содержит 70 витков, обмотка — «охладитель на виток». Катушка связи L3 намотана поверх витков L2 таким же проводом, количество ее витков подбирается под конкретную антенну.
Заработная плата
При установлении режим работы каскада на VT1 устанавливается на установку кварцевого резонатора. Подбором R1 добиваются напряжения 5-6В на его эмиттере. Затем закройте перемычку коллектор-эмиттер VT3, а резистором выбора R3 установите ток покоя Vt2 на уровне 60-80 мА.
После этого подключите резонатор и настройте передатчик под конкретную антенну. Снимите перемычку с VT3 и настройте схему модулятора резистором R6.
И в заключение хочу высказать свое личное мнение об этой инициативе. Конечно, отдать под любительское вещание кусок пустого диапазона — сама идея хороша, хотя лет уже двадцать. К тому же бюрократия, как обычно, может все испортить.
На мой взгляд, здесь должны применяться те же правила, что и для любительской радиосвязи на КВ диапазонах. То есть зарегистрируйте позывной, категорию (максимальная мощность), и разрешите ему транслировать на любом токе в данный момент частоты из диапазона 1449–1602 кГц.Ну, может быть, сделайте какие-то документы, ограничивающие тематику вещания (чтобы не было противоправной деятельности).
Было бы очень интересно разрешить там и частное цифровое вещание. В противном случае дело можно перекусить корнем.
Снеголев И. РК-08-16.
Литература:
- Лаповок Я. С. Ваш первый передатчик. Р-2002-08.
- cqf.su.
Передатчик состоит из следующих блоков: задающий генератор; буферный каскад; выходной каскад; модулятор.
Уточняющий генератор.
Уточняющий генератор собран по схеме емкостной трехмерной на лампе 6П44С. Контурная катушка намотана на каркас диаметром 20 мм, проволока диаметром 0,8 мм, 40 витков. Для стабилизации частоты в управляющей сетке необходимо использовать конденсаторы УШР G + -5%.
Буферный каскад
Буферный каскад предназначен для подключения задающего генератора от последующих каскадов, что способствует стабильности частоты генерации.На этом же этапе происходит амплитудная модуляция несущей частоты. Модулятором должна быть лампа, обеспечивающая на выходе трансформатор модуляции 200 вольт и выше.
Выходной каскад
Дроссель DD1 намотан проводом 0,23-0,35 мм на керамический каркас диаметром 10-15 мм, четыре секции по 80 витков в основной массе. Дроссель DR2 намотан тремя проводами по 0,5 мм на толстый ферритовый стержень. Дроссель в циркуляционном контуре также намотан на ферритовых стержнях с проволокой 1.0-1,5 мм. Дроссели болтаются до тех пор, пока шток полностью не заполнит место для его крепления. Контур катушки затупляется на каркасе диаметром 50мм, проволока 2,0 мм, количество витков 35-38
Модулятор для AM-передатчика
Модулятор представляет собой 4-каскадный усилитель низкой частоты. Микрофонный усилитель выполнен на одной половине из 6Н2П. В микрофоне используется электретный (планшетный). C1 ограничивает его высокими частотами, чтобы избежать возбуждения. Сопротивления R1 и R2 определяют напряжение на микрофоне (влияет на чувствительность), оно должно быть в пределах 1.5 … 3,0 В (в зависимости от типа микрофона). Конденсатор С3 не позволяет высокому постоянному напряжению поступать в последующие каскады. Двухцепной усилитель напряжения включается. Сигнал поступает с сопротивления R4 «Объем». Сопротивление R9 — это линейный регулятор громкости логгера (магнитофон, проигрыватель компакт-дисков, компьютер и т. Д.), Он же регулятор тембра для микрофонного входа. Усилитель звуковой мощности собран на 6П3С. Усилитель нагружен на трансформатор, который может быть ранен сам по себе, данные показаны на схеме.Хорошо работает силовой трансформатор от старых телевизоров «Рекорд», «Весна» (ТС-180). При подключении к передатчику может потребоваться изменить полярность подключения задней обмотки.
Антенна
Передатчик был установлен на антенну американского типа. Антенна длиной 48м из провода 1,6мм. Передатчик был подключен проводом 1,0 мм. Понижение связано на расстоянии 1/3 длины.
Простая схема AM передатчика на любительский диапазон 3 МГц для начинающего радиолюбителя: подробное описание Работа и устройства
Предлагается схема передатчика Не содержит дефицитных деталей и является световой презентацией для начинающих радиолюбителей, делающих первые шаги в этом волнующем, волнующем увлечении. Передатчик собран по классической схеме и имеет хорошие характеристики. Многие, а точнее, все радиолюбители начинают свой путь именно с такого передатчика.
Сборку нашей первой радиостанции целесообразно начать от блока питания, схема которого представлена на рисунке 1:
изображение 1:
Трансформатор питания можно применить от любого старого лампового телевизора. Напряжение переменного тока На обмотке II должно быть значение около 210 — 250 В, а на обмотках III и IV 6.3 В. Поскольку через диод V1 будет протекать ток нагрузки, как основного выпрямителя, так и дополнительного, то он должен иметь максимально допустимый выпрямленный ток вдвое больше, чем остальные диоды.
Диоды можно взять современного типа 10А05 (обр. Например 600В и ток 10а) или даже лучше, с запасом по напряжению — 10А10 (обр. Например 1000в, ток 10а), при использовании в усилителе мощности передатчика мощности имеем сток Может пригодиться.
Конденсаторы электролитические С1 — 100 мкФ х 450В, С2, С3 — 30МКФ х 1000В.Если в арсенале нет конденсаторов с рабочим напряжением 1000В, то можно собрать 2 последовательных конденсатора по 100 мкФ х 450В.
Блок питания необходимо выполнять в отдельном корпусе, это уменьшит габаритные размеры передатчика, а также его вес и в будущем его можно будет использовать как лабораторию при сборке конструкций на светильники. Тумблер S2 установлен на передней панели передатчика и служит для включения питания, когда блок питания находится под столом или на дальней полке, где ох как не охотиться (можно исключить из схемы) .
цифра 2:
Детали модулятора:
C1 — 20МКФХ400Б, C7 — 20MKFh35V, R1 — 150K, R7 — 1.6K, V1 — D814A,
C2 — 120, C8 — 0.01, R2 — 33K, R8 — переменная 1M, V2 — D226B,
C3 — 0.1, C9 — 50МКФх35В, Р3 — 470К, Р9 — 1М, В3 — Д226Б,
С4 — 100МКФх400В, С10 — 1 мкФ, Р4 — 200К, Р10 — 10К,
С5 — 4700, С11 — 470, Р5 — 22К, Р11 — 180,
C6 — 0.1, R6 — 100K, R12 — 100K — 1M
Электрозамещенный микрофон от кассетного магнитофона или телефонной гарнитуры (планшета).Выделенная красным часть схемы необходима для питания микрофона, если вы собираетесь использовать только динамический микрофон, его можно убрать с конструкции. Полосовым резистором R2 выставляем напряжение + 3В. R8 — модулятор регулировки громкости.
Выходной трансформатор от лампового приемника или телевизора типа TV, можно также использовать трансформаторы, например, 2 качающихся трансформатора CD-110LM.
Настройка предназначена для измерения и, при необходимости, регулировки напряжений на выходах (1) + 60В, (6) + 120В, (8) + 1,5В ламп 6Н2П и на выходах (3) + 12В, (9) + 190В 6П14П.
цифра 3:
Детали передатчика.
C1 — 1 секция КПа 12×495, C10 — 0,01, R1 — 68K
C2 — 120, C11 — 2200, R2 — 120K
C3 — 1000, C12 — 6800, R3 — 5,1K
C4 — 1000, C13 — 0,01, R4 — 100K Переменная
C5 — 0,01, C14 — 0,01, R5 — 5,1K
C6 — 100, C15 — 0,01, R6 — 51
C7 — 0,01, C16 — 470 x 1000 В, R7 — 220K Переменная
C8 — 4700, C17 — 12 x 495, R8 — 51
C9 — 0,01, R9 — 51
R10 — 51.
Катушка GPD L1 намотана на каркас диаметром 15 мм и содержит 25 витков провода ПЭВ 0.6 мм. Дроссель в катодной лампе L2 заводского изготовления и имеет индуктивность 460 мкГн. В своей конструкции я использовал дроссель от ТВ намотки на резисторе МЛТ — провод 0,5 в щелевой обмотке. Дроссели L3 — L6 ранены между щеками на резисторах старого образца СК-2 и имеют 4 участка по 100 витков провода ПЭЛ-2 диаметром 0,15 мм. Дроссели L7 и L8 имеют 4 витка провода ПЭВ диаметром 1 мм, намотанные поверх резисторов R8 и R9 МЛТ-2 сопротивлением 51 Ом и служат для защиты оконечного каскада от самовозбуждения на высоких частотах.Анодный дроссель L9 наматывается на керамический или фторопластовый каркас диаметром 15-18 мм и длиной 180 мм. Проволока ПЭЛШО 0,35 витка до скрутки имеет 200 витков, последние 30 витков с шагом 0,5 — 1 мм.
Контурная катушка L10 намотана на керамический, картонный или деревянный каркас диаметром 50 мм и имеет 40 витков провода PAL-2 диаметром 1 мм. При использовании деревянного каркаса его следует хорошо просушить и пропитать лаком, иначе при воздействии высоких ТСС он погибнет, что приведет к деформации обмотки и, возможно, даже к поломке между витками.
С17 — сдвоенный кпэ от лампового приемника со снятыми сквозными пластинами в подвижном и неподвижном блоке.
Переменный резистор R4 установлен смещением на управляющую сетку лампы 6П15П, а резистор R7 6П36С лампы.
Реле может быть любого типа на напряжение 12В с зазором между контактами 1мм с током переключения 5а.
Амперметр на ток 100 мА,
Установка конечной ступени в резонанс производится по минимальным показаниям миллиамперметра.
Схема смещения показана на рисунке 4:
цифра 4:
Трансформатор Т1, любой понижающий трансформатор 220В / 12В с обратным включением.Вторичная (понижающая) обмотка включается в цепь ламп, а первичная служит увеличением. На выходе выпрямителя он получается около -120в и используется для установки привода оконечных каскадных ламп передатчика.
Полезная вещь!
На рисунке выше показано поле индикатора напряженности поля. Это схема простейшего детекторного приемника, только вместо наушников в нем установлен микроамперметр, по которому мы можем визуально контролировать уровень сигнала при установке передатчика в резонанс.
Где найти конденсаторы. Конденсаторы керамические КМ. Особенности, сфера применения. Где я могу арендовать радиокомпоненты?
В магазинах электротехники конденсаторы чаще всего можно увидеть в виде цилиндра, внутри которого много лент из пластин и диэлектриков.
Конденсатор — что это?
Конденсатор — это часть электрической цепи, состоящая из 2 электродов, которые могут накапливать, концентрировать или передавать ток другим устройствам. Конструктивно электроды представляют собой обкладки конденсатора, у которых заряды противоположные.Чтобы устройство работало, между пластинами помещается диэлектрик — элемент, не позволяющий двум пластинам касаться друг друга.
Определение конденсатора происходит от латинского слова «конденсо», что означает уплотнение, концентрацию.
Элементы для пайки емкостей используются для транспортировки, измерения, перенаправления и передачи электроэнергии и сигналов.
Где используются конденсаторы
Каждый начинающий любитель часто задается вопросом: зачем вам конденсатор? Новички не понимают, зачем он нужен, и ошибочно полагают, что он может полностью заменить аккумулятор или блок питания.
Все радиоустройства поставляются с конденсаторами, транзисторами и резисторами. Эти элементы составляют костяшки карт или весь модуль в схемах со статическими значениями, что делает их основой любого электроприбора, начиная от небольшого утюга и заканчивая промышленными приборами.
Чаще всего используются конденсаторы:
- Фильтрующий элемент для ВЧ- и НЧ-помех;
- Уровень резких скачков переменного тока, а также статики и напряжения на конденсаторе;
- Эквалайзер пульсаций напряжения.
Назначение конденсатора и его функции определяются целями использования:
- Общего назначения. Это конденсатор, в конструкции которого есть только низковольтные элементы, расположенные на небольших платах, например, такие устройства, как пульт от телевизора, радио, чайник и т. Д .;
- Высокое напряжение. Конденсатор в цепи постоянного тока поддерживает промышленные и технические системы, находящиеся под высоким напряжением;
- Импульс. Емкостный формирует резкий скачок напряжения и подает его на приемную панель устройства;
- Пусковые установки.Используются для пайки в тех устройствах, которые предназначены для запуска, включения / выключения устройств, например, пульта дистанционного управления или блока управления;
- Подавление помех Конденсатор в цепи переменного тока используется в спутниковом, телевизионном и военном оборудовании.
Типы конденсаторов
Устройство конденсатора определяется типом диэлектрика. Бывают следующих типов:
- Жидкость. Диэлектрик в жидкой форме не распространен, в основном этот тип используется в промышленности или для радиоустройств;
- Вакуум.В конденсаторе нет диэлектрика, а вместо него установлены пластины в герметичном корпусе;
- Газообразный. Он основан на взаимодействии химических реакций и используется для производства холодильного оборудования, производственных линий и заводов;
- Конденсатор электролитический. Принцип основан на взаимодействии металлического анода и электрода (катода). Оксидный слой анода является полупроводниковой деталью, в результате чего данный тип схемного элемента считается наиболее производительным;
- Органический.Диэлектрик может быть бумажным, пленочным и т. Д. Он не способен накапливаться, а лишь немного нивелирует скачки напряжения;
- Комбинированный. Это включает металлическую бумагу, бумажную пленку и т. Д. Эффективность повышается, если металлический компонент является частью диэлектрика;
- Неорганическое. Выделяют самые распространенные: стеклянные и керамические. Их использование определяется долговечностью и прочностью;
- Комбинированный неорганический. Стеклопленка, а также стеклоэмаль, отличающиеся прекрасными выравнивающими свойствами.
Типы конденсаторов
Элементы радиоплаты различаются по типу изменения емкости:
- Навсегда. Ячейки поддерживают постоянное напряжение емкости до конца своего срока годности. Этот вид наиболее распространен и универсален, так как подходит для изготовления любого типа устройств;
- Переменные Имеют возможность изменять объем бака при использовании реостата, варикапа или при изменении температурного режима.Механический метод с использованием реостата предполагает припаивание к плате дополнительного элемента, тогда как при использовании вариконда изменяется только величина входящего напряжения;
- Триммеры Это наиболее гибкий тип конденсатора, с помощью которого можно быстро и эффективно увеличить пропускную способность системы с минимальными реконструкциями.
Принцип работы конденсатора
Рассмотрим, как работает конденсатор при подключении к источнику питания:
- Накопление заряда.При подключении к сети ток направляется на электролиты;
- Заряженные частицы распределяются по пластине в зависимости от ее заряда: отрицательные — на электронах, положительные — на ионах;
- Диэлектрик служит барьером между двумя пластинами и не позволяет частицам смешиваться.
Емкость конденсатора определяется путем вычисления отношения заряда одного проводника к его потенциальной мощности.
Важно! Диэлектрик также может снимать возникающее напряжение на конденсаторе во время работы устройства.
Характеристики конденсатора
Характеристики условно разделены на баллы:
- Сумма отклонения. В обязательном порядке каждый конденсатор перед поступлением в магазин проходит серию испытаний на производственной линии. После тестирования каждой модели производитель указывает диапазон отклонений от исходного значения;
- Величина напряжения. Чаще всего используются элементы с напряжением 12 или 220 вольт, но существуют также элементы на 5, 50, 110, 380, 660, 1000 или более вольт.Во избежание перегорания конденсатора, пробоя диэлектрика лучше всего приобретать элемент с запасом напряжения;
- Допустимая температура. Этот параметр очень важен для небольших устройств, работающих от сети 220 Вольт. Как правило, чем больше напряжение, тем выше уровень допустимой температуры для работы. Температурные параметры измеряются с помощью электронного термометра;
- Наличие постоянного или переменного тока. Пожалуй, один из важнейших параметров, так как от него полностью зависит производительность проектируемого оборудования;
- Количество фаз.В зависимости от сложности устройства могут использоваться однофазные или трехфазные конденсаторы. Для прямого подключения элемента достаточно однофазной, а если плата «городская», рекомендуется использовать трехфазную, так как она распределяет нагрузку более плавно.
От чего зависит емкость
Емкость конденсатора зависит от типа диэлектрика и указывается на корпусе и измеряется в микрофарадах или мкФ. Изменяется в пределах от 0 до 9999 пФ в пикофарадах, а в микрофарадах — от 10 000 пФ до 9 999 мкФ.Эти характеристики прописаны в ГОСТ 2.702.
Примечание! Чем больше емкость электролита, тем больше время зарядки и тем больше заряда способно передать устройство.
Чем больше нагрузка или мощность, тем короче время разряда. В этом случае важную роль играет сопротивление, так как от него зависит величина выходящего электрического тока.
Основная часть конденсатора — диэлектрик. Имеет следующий ряд характеристик, влияющих на мощность оборудования:
- Сопротивление изоляции.Это включает как внутреннюю, так и внешнюю изоляцию из полимеров;
- Максимальное напряжение. Диэлектрик определяет, какое напряжение конденсатор способен накапливать или передавать;
- Количество потерь энергии. Зависит от конфигурации диэлектрика и его характеристик. Как правило, энергия рассеивается постепенно или резкими импульсами;
- Уровень емкости. Чтобы конденсатор сохранял небольшое количество энергии в течение короткого времени, необходимо, чтобы он поддерживал постоянный объем емкости.Чаще всего выходит из строя именно из-за невозможности передать заданное количество напряжения;
Полезно знать! Аббревиатура «AC», расположенная на корпусе элемента, означает переменное напряжение. Накопленное на конденсаторе напряжение нельзя использовать или передавать — его нужно погасить.
Свойства конденсатора
Конденсатор действует как:
- Индуктивная катушка. Рассмотрим пример с обычной лампочкой: она загорится, только если вы подключите ее напрямую к источнику переменного тока.Из этого следует правило, что чем больше емкость, тем мощнее световой поток колбы;
- Зарядный аккумулятор. Свойства позволяют ему быстро заряжаться и разряжаться, тем самым создавая сильный импульс с низким сопротивлением. Используется для производства различных типов ускорителей, лазерных систем, электрических вспышек и т.д .;
- Аккумулятор заряжен. Мощный элемент способен длительное время сохранять полученную порцию тока, при этом может служить адаптером для других устройств.По сравнению с батареей, конденсатор через некоторое время теряет часть своего заряда, а также не может выдерживать большое количество электроэнергии, например, в промышленных масштабах;
- Зарядка электродвигателя. Подключение осуществляется через третью клемму (рабочее напряжение конденсатора 380 или 220 вольт). Благодаря новой технологии появилась возможность использовать трехфазный двигатель (с поворотом фаз на 90 градусов), используя стандартную сеть;
- Компенсаторные устройства. Он используется в промышленности для стабилизации реактивной энергии: часть входящей мощности растворяется и регулируется до определенного объема на выходе конденсатора.
Видео
Если вы смотрели мультсериал «Футурама», то, возможно, вспомните, как робот Бендера был жадным до жадности, и он продал свое тело из титана, когда его цены взлетели до небес. Итак, именно этот эпизод я вспоминаю, когда беру радиокомпоненты в аренду.
Для тех, кто не в теме.
Практически в любом электронном компоненте, будь то транзистор или микросхема, присутствуют драгоценные металлы: золото, серебро, платина, палладий, иридий и т. Д.Эти металлы можно извлечь из использованных и старых радиодеталей, а затем использовать повторно.
К счастью, в руки мне попали несколько печатных плат с «золотыми» микросхемами и еще одно радио. До этого меня не интересовала доставка радиодеталей, и ни одного позолоченного микруха в глазах не видел. Мне не нужно большое количество устаревших и похожих радиодеталей, и я решил сдать их. Ну и тем самым немного подработать. Так я стал радиовандалом и перешел на сторону зла.
Вот плата.
Присмотритесь …
На фото интегральный стабилизатор, микросхема КР142ЕН1Б в корпусе из «розовой» керамики с позолотой! Именно из таких микросхем можно добывать золото, поэтому они принимаются на переработку.
В каких радиодетях есть золото?
Микрочипы, содержащие золото, встречаются нечасто, но их все еще можно найти в старом радиооборудовании. Я покажу только некоторые из них.
Это «розовые куртки» — декодеры 514ID2 (аналог K514ID2) с позолоченными выводами. На маркировке указано, что они были произведены в 1992 году.
Эти декодеры 514ID1 будут уже постарше, а именно 1988 года «рождения». Немного золота на них побольше. Взгляните на живот.
Так выглядят золотые чипы серии 564 (K564). На этом фото: Устройство арифметической логики — микросхема 564IP3 (аналог К564IP3) и сумматор 564IM1 (1KIM1).
Чипы 564LS2 (K564LS2).Пленка по находкам — лак. Их покупают по цене порядка 15-20 рублей за штуку.
Отряд строгой логики — микросхема 564ЛЕ5 (1КЛЕ5). У них золотые ноги и живот. На рынке их принимают по 10-12 рублей за штуку. Кстати, микросхемы в таких корпусах достаточно компактны, их можно использовать в импровизированных конструкциях. Выйдет дорого и сердито.
Так выглядят микросхемы 564LE5, 564LP2, 564TM2, 1KLA8 (564LA8), 564LA7 (1KLA7), 1KLA9 в корпусе из золотой коробки.
Для тех, кто не знает, микросхемы серии К564 (564), К176, К561, К1561 являются аналогами. Производится в различных постройках. Например, микросхему К176ЛА7 я видел только в пластиковом корпусе. А его аналог 1KLA7 (он же 564LA7, K564LA7) был замечен как в пластиковом, так и в металлическом корпусе с золотой фурнитурой.
Вообще, насколько я понимаю, микросхемы военной приемки серии К564 маркируются без первой буквы К.
Логические микросхемы 109ЛИ1. Это элемент «И» с 6 входами для работы с низкоомной нагрузкой.
В советское время драгоценные металлы не жалели для производства электронных компонентов, особенно для электроники специального назначения. Тогда, как и сейчас, составлялась документация на каждый вид электронного продукта. В нем указывалось, какие металлы и в каком количестве используются для производства одного элемента.
Если у кого-то сохранился старый отечественный магнитофон (например, «Романс»), то в инструкции к нему можно найти страницу с таблицей. В нем указывается содержание и количество драгоценных металлов в начинке данного агрегата.
Как следствие, это облегчило «оценку» принятого на переработку продукта. Поэтому покупатели отдают предпочтение деталям советского периода, к импорту относятся с легким недоверием.
Где взять радиодетали?
Радиодетали можно сдать в утиль на любом радиорынке. Наверняка уже видели вывески типа «Покупка дорогих радиодеталей». Принесите свой товар покупателю (есть на каждом радиорынке), он объявляет цену по 1 единице за каждый вид радиодеталей.Если цена вас устраивает, то отдайте свой товар покупателю, он считает или взвешивает. Взамен вы получаете кеш (т.е. наличные). Это схема. Также можно отправлять посылки с деталями по почте в специальные компании, но я не пробовал.
Как вы думаете, что больше всего нравится покупателям радиодеталей? Транзисторы? Нет. Микрочипы? Неа. Какие ?! Обожают обычные керамические конденсаторы серии КМ4, КМ5, КМ6.
Дело в том, что в этих конденсаторах платина и палладий содержатся в достаточном количестве.Один килограмм конденсаторов КМ стоит в районе нескольких десятков тысяч рублей!
Вот так выглядят конденсаторы КМ5.
Также ценятся «шафрановая молочная крышка», оранжевые конденсаторы КМ6. Я сдал те, что на фото, и покупатель без вопросов взял их. Но стоит понимать, что при непонятной маркировке даже такие конденсаторы могут не брать. Я, например, видел конденсаторы аналогичного цвета в китайских усилителях.
Конденсаторы набирают вес и без выводов (откусывают).Даже если у вас будет 20 грамм, то и взвесят, и купят. Говорят, чем больше принесете, тем выше будет цена за 1 грамм. Честно говоря, я в это не верю. Все зависит от покупателя и цены «заговора» на радиорынке. Все покупатели на рынке знают друг друга и между ними существует определенная договоренность. Как мне объяснили, все они возвращают купленные детали одному человеку, который регулярно приходит и покупает все хорошее уже оптом.
Схема такого бизнеса довольно проста.Вы покупаете в розницу по низкой цене, а затем продаете оптом представителю компании с нефтеперерабатывающего завода. Вы зарабатываете на разнице. Что-то вроде этого.
В любом случае, сдавая радиодетали, нужно понимать, что их стоимость зависит не только от цены драгоценных металлов на Лондонской фондовой бирже и курса доллара в конкретный день, но и от покупателей. И они тоже хотят жить. Это их дело. Поэтому, прежде чем сдать товар в первый ларек покупателя, советую пройтись по радиорынку и узнать цены на то, что у вас есть.Например, я выделил целую «сеть» покупателей, которые берут запчасти очень дешево.
Если школьный курс химии не прошел для вас напрасно, то в голову придет вполне логичная мысль: «Почему бы самому не удалить драгоценные металлы из радиодеталей и не продать их?» Насколько я знаю, для этого можно получить АТА. Дело в том, что нарушение правил передачи драгоценных металлов государству карается 192 статьями УК РФ (глава 22).
Список электронной продукции, принимаемой в переработку (скупку), достаточно большой. Это реле, транзисторы и переключатели, тумблеры, конденсаторы, переменные резисторы, реостаты, индикаторы, радиолампы и даже печатные платы! Все, что содержит драгоценные металлы в достаточном количестве. Но в большинстве случаев это, как правило, радиодетали, произведенные во времена Советского Союза.
Ближе к концу этого повествования отмечу.
Радиовандализм не приветствую.После распада союза началась лихорадка «разрушения» советского наследия. Это оборудование также включает электронное оборудование. Многие тогда стали бабушками на розничной и оптовой закупке деталей, содержащих драгоценные металлы. С тех пор прошло много лет, но бизнес по скупке радиодеталей все еще жив.
Я за грамотную утилизацию. Электроника — кладезь драгоценных металлов и редких химических элементов. Приятно, что даже на старом барахле, которое обычно выбрасывают на свалку, можно немного заработать.На полученные деньги можно купить больше необходимых запчастей.
Абсолютно везде ослепляют анонсы «скупка радиодеталей», «покупка радиодеталей по дорогам», «покупка советских транзисторов, микросхем, конденсаторов и бла-бла-бла-бла…». Но зачем, кому нужны эти устаревшие микросхемы, громоздкие транзисторы, лампы, конденсаторы?
Думаю, большинство уже в курсе — драгоценные металлы — это золото, серебро, платина, палладий. Да-да, поэтому килограммами их покупают далекие от радиотехники и электроники.Начнем с самых дорогих предметов. Представляю вам конденсаторы.
Внимание, статья написана еще в 2013 году. Сейчас цены в разы дороже!
КМ-Н30.
Цена за 1 кг таких конденсаторов достигает 70 000 рублей! Подумайте об этой сумме 0_0. Если в год собирать 2 килограмма таких кондерлеров, то целый год можно не работать :-). И я вам по секрету скажу, что некоторые люди так поступают. У некоторых бабушек и дедушек лежит старый советский приемник, допотопный телевизор или радио, поставленные в пыль.Покупатели идут домой и покупают за копейки, а иногда и даром эту технику и, конечно же, кусают и пьют дорогие радиоэлементы. Но почему эти конденсаторы самые дорогие? В них содержится самый дорогой драгоценный металл — платина и золото.
Цены на конец 2012 года на драгоценные металлы: золото — 1620 рублей за грамм, серебро — 30 рублей за грамм, платина — 1500 рублей за грамм, палладий — 700 рублей за грамм. Цены слегка округлены для удобства пользования. В таких конденсаторах больше всего платины, по данным интернета, до 20 грамм на 1000 штук.Теперь их достаточно сложно найти.
Также из этой серии конденсаторы КМ-5Д. Их цена может достигать от до 40 000 рублей за килограмм.
Большой интерес представляют также красные конденсаторы КМ-Н30. Их цена достигает 35 000 рублей за килограмм.
И такой , что было написано H902M2 . Их цена от до 30 000 рублей за килограмм.
Как видите, ценовой диапазон конденсаторов во многом зависит от того, сколько миллиграммов драгоценных металлов содержится в каждом из них.Также они принимают множество типов других конденсаторов, но я думаю, что с ними не стоит возиться, так как их цена копейки.
Подводя итог, покупка радиодеталей, состоящих из зеленого и красного конденсаторов, — прибыльный бизнес.
Драгоценные металлы в микросхемах
Вот раздолье так раздолье. Покупается 99% любых фишек. Они могут быть в круглом, керамическом, плоском, металлическом корпусе. Но, думаю, здесь целесообразнее остановиться на наиболее прибыльных микросхемах.Есть только одно правило, если пахнет золотом, то этот чип принимается без проблем. Это могут быть позолоченные контакты или корпус. Итак, представляю вашему вниманию самые высокооплачиваемые микросхемы:
133LA1 — до 12 рублей за штуку
133LA8 — до 26 рублей за штуку
542НД1 — до 28 рублей за штуку
К5ЖЛ014 — до 55 рублей за штуку
K5TK011 — до 55 рублей за штуку
Имейте в виду — это лишь некоторые из их названий.Микросхемы могут быть совершенно разными по названию, но если они будут похожи на микросхемы, которые я выложил на фото, то они тоже будут приняты по той же цене. Как видите, их находки и тела позолочены. Короче, если вы что-то такое увидите, то сразу берегите себя ;-). Это также включает процессоры от компьютеров.
На фото ниже микросхемы, которые берут по хорошей цене вне зависимости от того, что на них написано. Золотой цвет дает о себе знать.
Остальные микросхемы не достойны внимания по качеству продажи драгоценных металлов, так как стоят копейки, поэтому перейдем к следующей группе радиодеталей.
Драгоценные металлы в транзисторах
Рассмотрим также самые дорогие из них.
КТ909А-Б — до 30 рублей за штуку
КТ904 907 914 «заточено» под желтый болт — до 40 рублей за штуку
КТ970А — до 30 рублей за штуку.
КТ602-604 и подобные с желтыми ножками. Цена за единицу — до 30 руб.
Как вы заметили, все представленные транзисторы позолочены.
Радиодетали прочие
Переменные резисторы пользуются большим спросом. Цена их варьируется от 5 до 10 рублей за штуку.
Некоторые типы реле. Например РЭС-7. Его цена до 500 рублей за штуку.
Допускаются только определенные типы реле определенных годов и серий. Кто хочет еще катушки сдать, то советую прошерстить интернет, и точно знать какие реле какого года принимают.
Ну конечно собственно разъемы с позолоченными контактами. Если вы видите на таких разъемах желтую засветку, можете смело их брать. Цены здесь также могут варьироваться от 50 копеек до 3 рублей за контакт. Умножьте цену на количество контактов — это цена разъема.
А еще советские ламели около 1000 руб / кг. Кто не понял, что такое ламели, вспомните патрон Денди 🙂
Сводка
Покупка радиодеталей — прибыльный бизнес.Если есть устаревшие детали и они валяются без дела, то конечно было бы лучше от них избавиться и заодно получить приличную сумму денег. Но не стоит быть фанатиком в этом деле. Мы с вами электронщики — люди хорошие, добрые :-). Не поддавайтесь жадности. Может быть, эти радиоэлементы принесут вам больше пользы, чем их плавление в драгоценные металлы. Не используйте дедушкиное рабочее радио или бабушкин последний телевизор в погоне за деньгами. Исследуйте мир электроники, а не избавляйтесь от него.Не все то золото, что блестит.
Компания «Астрея-Радиодетейлз» закупает по выгодным ценам конденсаторы следующей серии:
- Конденсаторы керамические монолитные марки КМ3, КМ4, КМ5 Н90 зеленый, КМ5 Н30, КМ6 Н90, КМ6 Н30 красный, К10-17, К10-26, К10-48.
- Конденсаторы без упаковки СССР, новые и б / у, цены и фото в каталоге. Импорты не смешиваются, сразу видно.
- Конденсаторы импортные определенной маркировки, см. Каталог с фото и ценами.
- Импортные конденсаторы без упаковки в настоящее время не закупаются.
- Конденсаторы в пластиковом корпусе: К10-17, К10-23, К10-28, К10-43, К10-46, К10-47.
- Танталовые конденсаторы советского производства серий К52-9, ЕТ, ЭТН, К53-1, К53-7, К53-16, К53-18, К53-28.
- Конденсаторы К10-7 «красные флажки», К15У-1, К31-11, К50-6, К50-12, К53-4, К53-14, К53-21, К71-7, К73-3, К73-17, К78 -2 и им подобные не подходят, на данный момент мы такие не покупаем. Содержание драгоценных металлов в этих конденсаторах низкое или отсутствует.
- Конденсаторы серебряно-танталовые: К52-1, К52-2, К52-5, К52-7, ЭТО-1, ЭТО-2.
- Сборки емкостные Б-18-11, Б-20, фильтры проходные Б-23, линии задержки МЛЗ, микромодули, КРУЭ.
Перечисленную серию конденсаторов, содержащих драгоценные металлы, покупаем в любом состоянии, новые и б / у. Также закупаем импортные конденсаторы на металлолом. В нашем ассортименте представлены различные серии и типы получаемых конденсаторов, в том числе импортные.
Достаточно сравнить свои данные с фото-образцами конденсаторов на сайте и узнать точную цену для каждого типа.Отдельно стоит выделить приобретенные конденсаторы КМ3, КМ4, КМ5, КМ6 (в народе именуемые «каэмки» или «КМки»), содержащие такие редкоземельные драгоценные металлы, как платина и палладий. Серебро в конденсаторах КМ содержится в небольших количествах, поэтому на итоговую цену оно не влияет. В разных сериях содержание платины и палладия разное, поэтому при покупке для каждого типа конденсаторов КМ своя цена за грамм и которая меняется каждый день. Цены и фото с маркировкой конденсаторов КМ3, КМ4, КМ5, КМ6 есть в каталоге.Несомненно, конденсаторы КМ возглавляют рейтинг самых дорогих и ценных радиодеталей СССР.
Эти конденсаторы КМ по внешнему виду бывают разных цветов. Самые распространенные цвета: зеленый, красный, коричневый. Также довольно распространены конденсаторы КМ желтого, салатового и синего цветов. Конденсаторы КМ синего цвета — одни из самых первых выпусков, выпущенных в СССР в 1962-1963 годах прошлого века.
Номиналы и характеристики на корпусе еще не напечатаны цифрами, но поставлены две цветные точки.Также по цвету точек можно определить, к какой группе, H90 или h40 принадлежит тот или иной конденсатор. Зеленые конденсаторы КМ группы х40 обычно имеют квадратную форму, толщиной до 1 мм. Группа H90 намного тоньше и в основном прямоугольной формы. Также группы h40 и H90 были окрашены в различные оттенки зеленого.
Есть еще две группы зеленых конденсаторов КМ:
- Группа, в маркировке которой используется латинская буква «D». Они на 20% дешевле группы х40 за счет меньшего содержания.
- Группа, в маркировке которой используется латинская буква «V». Они на 20% дороже обычного H90. Подороже принимаются только конденсаторы большой емкости с маркировкой «5В». Конденсаторы
КМ6 в основном красного цвета. По форме они напоминают подушечки. Самая распространенная группа конденсаторов красного цвета — КМ6 Н90. Но, довольно часто встречаются и группы КМ6 х40, Н50, Д, Е. Все разновидности конденсаторов КМ представлены в нашем фотокаталоге с обновленными ценами, изучив которые, вы точно будете знать, какие конденсаторы берутся в утиль и по какой цене. .Продать конденсаторы КМ не проблема, дело в том, по какой цене вы сдадите ту или иную группу или смесь, состоящую из Н90 и Х40, или конденсаторы с необрезанными выводами. Например, при покупке радиодеталей в Омске или Челябинске цена конденсаторов КМ составляет всего 30% -40% от нашей цены. Поэтому многие люди, живущие в этих городах и близлежащих регионах, присылают в нашу компанию посылки с различными подходящими радиодетали.
Если вы испытываете нехватку времени или сомневаетесь в правильности сортировки, то доверьте это дело профессионалам.Наши специалисты обработают, рассортируют их по группам и по ним рассчитают стоимость конденсаторов, стоимость от этого не изменится в худшую сторону.
Они бывают полярными и неполярными. Их отличия в том, что одни используются в цепях постоянного напряжения, а другие — в цепях переменного тока. Возможно использование конденсаторов постоянной емкости в цепях переменного напряжения при их последовательном включении с одинаковыми полюсами, но они не показывают лучших параметров.
Неполярные конденсаторыНеполярные, как и резисторы, бывают постоянными, переменными и настраиваемыми.
Подстроечные конденсаторы используются для настройки резонансных контуров в приемопередающем оборудовании.
Рис. 1. Конденсаторы КПК
Тип КПК. Это посеребренные пластины и керамический изолятор. Они имеют емкость в несколько десятков пикофарад. Можно встретить в любых приемниках, радиоприемниках и модуляторах телевидения. Подстроечные конденсаторы также обозначаются буквами CT. Далее следует цифра, обозначающая тип диэлектрика:
1 — вакуумный; 2 — воздух; 3 — газовый; 4 — твердый диэлектрик; 5 — жидкий диэлектрик.Например, обозначение KP2 означает конденсатор переменной емкости с воздушным диэлектриком, а обозначение KT4 — настроечный конденсатор с твердым диэлектриком.
Рис.2 Современные конденсаторы микросхемы настройки
Для настройки радиоприемников на нужную частоту применяются конденсаторы переменной емкости (КПИ)
Рис.3 Конденсаторы КПИ
Их можно найти только в приемопередающем оборудовании
1- КПИ с воздушным диэлектриком, можно встретить в любом радиоприемнике 60-80-х годов.
2 — конденсатор переменного тока для блоков УКВ с нониусом
3 — конденсатор переменного тока, применяемый в приемной аппаратуре 90-х годов и по сей день, можно найти в любом музыкальном центре, магнитофоне, магнитофоне с приемником. В основном китайского производства.
Существует великое множество типов постоянных конденсаторов, описать все их разнообразие в рамках данной статьи невозможно, я опишу только те, которые наиболее часто встречаются в бытовой технике.
Фиг.4 Конденсатор CSR
Конденсаторы КСО — конденсаторные слюдяные конденсаторные. Диэлектрик — слюда, пластины — напыление алюминия. Заливка корпуса из коричневого компаунда. Найденная в аппарате 30-70-х годов емкость не превышает нескольких десятков нанофарад, на корпусе указывается в пикофарадах нанофарад и микрофарад. Благодаря использованию слюды в качестве диэлектрика, эти конденсаторы могут работать на высоких частотах, поскольку они имеют низкие потери и большое сопротивление утечки порядка 10-10 Ом.
Рис.5 Конденсаторы CPC
Конденсаторы CPC — Керамический трубчатый конденсатор. В качестве диэлектрика используется керамическая трубка, серебряные пластинки. Широко применялся в колебательных цепях ламповой аппаратуры с 40-х до начала 80-х годов. Цвет конденсатора означает ТКЕ (температурный коэффициент изменения емкости). Рядом с баком, как правило, прописывается группа ТКЕ, имеющая буквенно-цифровое обозначение (Таблица 1.) Как видно из таблицы, наиболее термостойкими являются синий и серый.В целом, этот тип очень хорош для ВЧ техники.
Таблица 1. Маркировка ТКЕ керамических конденсаторов
При настройке приемников часто возникает необходимость подбора конденсаторов гетеродина и входных цепей. Если в приемнике используются конденсаторы CPC, то выбор конденсаторов в этих схемах можно упростить. Для этого несколько витков провода ПЭЛ 0,3 плотно наматываются на корпус конденсатора возле выхода и один из концов этой катушки припаян к выходу конденсаторов.Раздвигая и сдвигая катушки спирали, можно регулировать емкость конденсатора в небольших пределах. Может случиться так, что, подключив конец катушки к одному из выводов конденсатора, не удастся добиться изменения емкости. В этом случае спираль следует припаять к другому выводу.
Рис. 6 Керамические конденсаторы. Советский вверху, импортный внизу.
Конденсаторы керамические, их обычно называют «красными флажками», также иногда встречается название «глиняные».Эти конденсаторы широко используются в высокочастотных цепях. Обычно эти конденсаторы не котируются и редко используются любителями, поскольку конденсаторы одного типа могут быть изготовлены из разной керамики и иметь разные характеристики. В керамических конденсаторах, выигрывая в размерах, они теряют термическую стабильность и линейность. На корпусе указана вместимость и ТКЕ (таблица 2)
стол 2
Вы только посмотрите на допустимое изменение емкости у конденсаторов с ТКЕ H90 емкость может измениться почти вдвое! Для многих целей это неприемлемо, но все же отказываться от этого типа не стоит, при небольшом перепаде температур и не жестких требованиях их можно использовать.Применяя параллельное соединение конденсаторов с разным знаком ТКЕ, можно получить достаточно высокую стабильность результирующей емкости. Встретить их можно в любой технике, особенно китайцы любят свои поделки.
Имеют обозначение емкости на корпусе в пикофарадах или нанофарадах, импортные имеют цифровую кодировку. Первые две цифры указывают значение емкости в пикофарадах (пФ), последняя — количество нулей. Если емкость конденсатора меньше 10 пФ, последняя цифра может быть «9».Для емкостей менее 1,0 пФ первая цифра — «0». Буква R используется как десятичная точка. Например, код 010 — 1,0 пФ, код 0R5 — 0,5 пФ. Несколько примеров собраны в таблице:
Буквенно-цифровая маркировка:
22p-22 пикофарад
2n2- 2,2 нанофарад
n10 — 100 пикофарад
Я хотел бы выделить керамические конденсаторы типа КМ, они используются в промышленном оборудовании и военной технике, они обладают высокой стабильностью, их очень сложно найти, потому что они содержат редкоземельные металлы, и если вы нашли плату, которая использует конденсаторы этого типа, то в 70% случаев они вам вырезали).
В последнее десятилетие очень часто используются радиодетали для поверхностного монтажа, вот основные размеры корпуса керамических чип-конденсаторов
КонденсаторыМБМ — металлобумажный конденсатор (рис. 6.), как правило, использовались в ламповой аппаратуре звукоусиления. Сейчас это очень ценится некоторыми аудиофилами. Также к этому типу относятся конденсаторы военного назначения К42У-2, но их иногда можно встретить в бытовой технике.
Фиг.7 МБМ и конденсатор К42У-2
Отдельно следует отметить такие типы конденсаторов, как МБГО и МБЧ (рис. 8), часто используемые любителями в качестве пусковых конденсаторов для пусковых электродвигателей. Например, у меня запас по двигателю 7 кВт (рис. 9). Разработаны для высокого напряжения от 160 до 1000 В, что дает им множество различных применений в доме и на производстве. Следует помнить, что для использования в домашней сети нужно брать конденсаторы с рабочим напряжением не менее 350В.Такие конденсаторы можно встретить в старых бытовых стиральных машинах, различных устройствах с электродвигателями и в промышленных установках. Часто используется в качестве фильтров для акустических систем, имея для этого хорошие параметры.
Рис. 8. МБГО, МБХЧ
Фиг.9
Помимо обозначения, указывающего на конструктивные особенности (КСО — конденсатор прессованный слюдяной, КТК — керамический трубчатый и др.), Существует система обозначений конденсаторов постоянной емкости, состоящая из ряда элементов: буква К в на первом месте, а на втором — двузначное число, первая цифра которого характеризует тип диэлектрика, а вторая — особенности диэлектрика или работу, затем через дефис порядковый номер разработки.
Например, обозначение К73-17 означает пленочный полиэтилентерефталатный конденсатор с порядковым номером проявления 17.
Рис. 10. Конденсаторы различных типов
Рис. 11. Конденсатор типа К73-15
В скобках указаны основные типы конденсаторов, импортные аналоги.
K10 — Керамика, низковольтная (Upa6 K50 — Электролитическая, фольга, алюминий
K15 — Керамика, высоковольтная (Upa6> 1600B)
K51 — Электролитическая, фольга, тантал, ниобий и др.)
K20 — Кварцевый
K52 — Электролитический, объемно-пористый
K21 — Стекло
K53 — Оксидный полупроводник
K22 — Стеклокерамический
K54 — Металлический оксид
K23 — Стеклоэмаль
K60- С воздушным диэлектриком
K31 — Слюда малой мощности (Слюда)
К61 — Вакуум
К32 — Слюда высокой мощности
К71 — Пленка полистирольная (КС или ФКС)
К40 — Низковольтная бумага (ираб К72 — Фторопластовая пленка (TFT)
К73 — Пленка полиэтилентерефталатная (КТ, ТФМ, TFF или FKT)
K41 — Высоковольтная бумага (irab> 2 kB) с подкладкой из фольги
K75 — Пленка комбинированная
K76 — Чернильная пленка (MKL)
K42 — Бумага с металлическими покрытиями (MP)
K77 — Пленка, поликарбонат (KC, MKC или FKC)
K78 — Пленка полипропиленовая (KP, MKP или FKP)
Конденсаторы с пленочным диэлектриком в простонародье называют слюдяными, различные используемые диэлектрики дают хорошие показатели ТКЕ.Либо алюминиевая фольга, либо тонкие слои алюминия или цинка, нанесенные на диэлектрическую пленку, используются в качестве пластин в пленочных конденсаторах. Они имеют достаточно стабильные параметры и используются для любых целей (не для всех типов). Они повсюду встречаются в бытовой технике. Корпуса таких конденсаторов могут быть как металлическими, так и пластиковыми, иметь цилиндрическую или прямоугольную форму (рис. 10). Импортные слюдяные конденсаторы (рис. 12)
Рис. 12. Конденсаторы слюдяные импортные
На конденсаторах указывается номинальное отклонение от емкости, может быть указано в процентах или иметь буквенный код.В основном в бытовой технике широко используются конденсаторы с допуском H, M, J, K. Буква, обозначающая допуск, указывается после значения номинальной емкости конденсатора, например 22 нК, 220 нМ, 470 нДж.
Таблица расшифровки условного буквенного кода допустимого отклонения емкости конденсаторов. Допуск в%
Значение допустимого рабочего напряжения конденсатора имеет значение, оно указывается после номинальной емкости и допуска.Он указывается в вольтах буквами B (старая маркировка) и V (новая маркировка). Например, вот так: 250В, 400В, 1600В, 200В. В некоторых случаях буква V опускается.
Иногда используется кодировка латинскими буквами. Для расшифровки следует использовать таблицу буквенного кодирования рабочего напряжения конденсаторов.
Номинальное напряжение | Буквенное обозначение |
Поклонники Николы Тесла часто нуждаются в высоковольтных конденсаторах, вот некоторые из них, которые можно найти, в основном, в телевизорах в горизонтальном исполнении.
Рис. 13. Конденсаторы высокого напряжения
Полярные конденсаторы включают все электролитические, а именно:
Алюминиевые электролитические конденсаторы обладают большой емкостью, невысокой стоимостью и доступностью. Такие конденсаторы широко используются в радиоаппаратуре, но имеют существенный недостаток. Со временем электролит внутри конденсатора высыхает, и они теряют емкость. Вместе с емкостью увеличивается эквивалентное последовательное сопротивление и такие конденсаторы уже не справляются со своими задачами.Обычно это становится причиной выхода из строя многих бытовых приборов. Использование бывших в употреблении конденсаторов нежелательно, но если есть желание их использовать, нужно тщательно измерить емкость и esr, чтобы потом не искать причину неработоспособности устройства. Типы алюминиевых конденсаторов перечислять не вижу смысла, так как особых отличий в них нет, кроме геометрических параметров. Конденсаторы бывают радиальными (с выводами с одного конца цилиндра) и осевыми (с выводами с противоположных концов), есть конденсаторы с одним выводом, во втором используется корпус с резьбовым наконечником (он же крепеж), например конденсаторы можно найти в старой ламповой радиотелевизионной технике.Также стоит отметить, что на материнских платах компьютеров, в импульсных блоках питания часто встречаются конденсаторы с низким эквивалентным сопротивлением, так называемым LOW ESR, поэтому они имеют улучшенные параметры и заменяются только на аналогичные, иначе будет взрыв при первом включении.
Рис. 14. Электролитические конденсаторы. Снизу — для поверхностного монтажа.
Танталовые конденсаторы лучше алюминиевых за счет использования более дорогой технологии.В них используется сухой электролит, поэтому они не склонны «пересыхать» алюминиевые конденсаторы. Кроме того, танталовые конденсаторы имеют меньшее активное сопротивление на высоких частотах (100 кГц), что важно при использовании в импульсных источниках питания. Недостатком танталовых конденсаторов является относительно большое уменьшение емкости при увеличении частоты и повышенная чувствительность к обратной полярности и перегрузкам. К сожалению, для этого типа конденсаторов характерны низкие значения емкости (как правило, не более 100 мкФ).Высокая чувствительность к напряжению вынуждает разработчиков увеличивать запас по напряжению в два и более раза.
Рис. 14. Конденсаторы танталовые. Первые три — отечественные, предпоследний импортный, последний импортный для поверхностного монтажа.
Основные размеры танталовых чип-конденсаторов:
Одна из разновидностей конденсаторов (по сути, они полупроводниковые и имеют мало общего с обычными конденсаторами, но все же имеет смысл упомянуть о них) включают варикапы.Это особый вид диодного конденсатора, который меняет свою емкость в зависимости от приложенного напряжения. Они используются как элементы с электрически управляемой емкостью в схемах настройки частоты колебательного контура, деления и умножения частоты, частотной модуляции, управляемых фазовращателей и т. Д.
Рис.15 Варикапы q106b, q102
Также очень интересны «суперконденсаторы» или ионисторы. Имея небольшие размеры, они обладают огромной емкостью и часто используются для питания микросхем памяти, а иногда их заменяют электрохимические батареи.Ионисторы также могут работать в буфере с батареями, чтобы защитить их от внезапных скачков тока нагрузки: при малом токе нагрузки батарея заряжает суперконденсатор, и если ток резко возрастает, ионистор отдаст накопленную энергию, тем самым уменьшив нагрузка на аккумулятор. В этом случае он размещается либо непосредственно рядом с аккумулятором, либо внутри его корпуса. Их можно встретить в ноутбуках в качестве батарейки для CMOS.
К недостаткам можно отнести:
Удельная энергия меньше, чем у аккумуляторов (5-12 Вт · ч / кг при 200 Вт · ч / кг для литий-ионных аккумуляторов).
Напряжение зависит от степени заряда.
Возможность перегорания внутренних контактов при коротком замыкании.
Большое внутреннее сопротивление по сравнению с традиционными конденсаторами (10 … 100 Ом на ионисторе 1 Ф × 5,5 В).
Значительно больший саморазряд по сравнению с батареями: около 1 мкА для ионистора 2 × × 2,5 В.
Рис. 16. Ионисторы
УКАЗАТЕЛЬ «ДОЛИНА ВАКУУМНОЙ ТРУБКИ» (R)
УКАЗАТЕЛЬ«ДОЛИНА ВАКУУМНОЙ ТРУБКИ» (R)
УКАЗАТЕЛЬДЛЯ ВАКУУМНОЙ ДОЛИНЫ (R)
ВОПРОСЫ 1-20
Copyright (c) 2006, 2007 Ludwell A .Сибли. Все права защищены.
СОДЕРЖАНИЕ
Усилители — новые1
Усилители — старые1
Биографии, некрологи, личности2
Деловой климат2
CD-плееры2
Компоненты2
Компьютеры — Tube2
Источники информации — Производители
Предусилители — Новые3
Предусилители — Старые3
Радиоприемники и радиофонические усилители — Antique3
Приемники3
Динамики3
Технологии — Общие3
Испытательное оборудование3
Методы испытаний4
Лампы — Общие3
Типы ламп 8 Тюнеры5
Именной указатель5
Примечание: номера страниц, за которыми следует *, указывают на элемент размером целую страницу или более; с @, трех или более страниц.
УСИЛИТЕЛИ — НОВИНКА
211/845 ампер, тесты прослушивания 9-11 *
2A3 «классический» двухтактный 13-10 @
Correction14-35
30-W, с SV300Bs12-25 @
35-W , используя SV572s10-25 @
300-W, Svetlana SV-572-160s12-31 *
45s (8) 15-8 @
6SN7 line amp17-12 @
Гитарный amp12-10 Allen Amplification @
Antique Sound Lab AQ-1002K7-26 *
Assemblage SET 300B15-11 *
ASUSA A-411-22 *
ASUSA K200313-21 *
AudioNote Kit One8-24 *
Berning Micro ZOTL19-19 *
Гитарные усилители Carr 20-26
Катодный повторитель, с 652813-26 *
Усилитель с прямым реактивным сопротивлением 14-25 *
Eckland SE 300B12-16
Emery line 18-26 *
FI «X» 12- 9
GE Модель 27012-15
Гитарные усилители, 19951-10
Проект усилителя для наушников 16-27 *
International Audio Group 4.5SE16-27 *
JJ Electronic 82818-28 *
Kimmel SE parafeed20-4 @
«Kludge 4» SE для наушников amp11-24 *
KT88 PP, «ultimate» 19-26 *
Линейный усилитель. «Utrapath» 10-11 *
Линейный каскад восьмерично-ламповый, «VTV» 11-10 @
Magnum SE amp2-17 @
Moth Audio с плюсом-заземлением 17-35 *
Moth Audio S2A412-9
ПП СВ83с14-18 *
«Purple Speaker Eater» (доработанный Harmon-Kardon Citation II) 4-22 *
Randall amp.6-14 @
Усилители с ВЧ-питанием (2A3, 300B) 15-16 @
Rogue Audio «Tempest» 17-24 *
Scott, HH 233, 299C, 299D20-29 *
Scott, HH LK- 72, в т.ч. diagram20-31 *
Скотт, Х. Х. LK4813-15 @
Steele 70 Mk. II (ex-Dyna) 3-27 *
Моноблок с трубкой для зачистки, EL5098-10 @
THD UniValve19-32
Тест-ампер с передающей трубкой 9-7 @
Correction10-2
«Tube-O-Vibe , «версия гитарного устройства Univibe 17-6 @
» Uncle Eric’s «SE5-22 @
Welborne DRD 2A320-24 *
Welborne Labs» Moondog «SE12-9
УСИЛИТЕЛИ — СТАРЫЕ
усилители 20-х годов, общие1 -3 @
Acrosound UL-1111-14
Altec
128A, B7-14
287W9-28 *
340A6-22
1568, 1569, 15707-13 @
1569A, 1570B — диаг.& mods.7-15 *
Ampeg B-159-13
Семейство Ampeg SVT, история 9-13 @
BMAD Custom 2008-29
Dynaco
Mk. II1-5
Мк. II, в т.ч. схема15-21 *
Мк. III1-5, 11-14
Мк. III, в т.ч. схема15-22 *
Мк. IV1-6, 15-25
SCA-3515-25
SCA-359-31
Стерео 701-6, 9-30
Стерео 70, вкл. схема 15-24 *
EICO
HF-22, 359-31
HF-50, 6011-15
HF-87, HF-8911-15
Моно HF-серия 3-14 *
Fisher
400CXII11-16
Моно усилители 11-17
R-20011-16
SA30011-16
X-101, -2029-31
X100011-17
Гитарные усилители, тенденции в 2-20 *
Harmon- Kardon Citation I, II4-15 @
Harmon-Kardon Citation series 11-17
Heathkit
A-52-4
A-7D, A-8, A-92-5
SP-211-18
W-2M2-4
W-3M, W-4AM2-5
W-4M9-32
W-5M2-6, 9-32
W-6M, W-7M2-7
W1- A12-4
XO-12-6
Knight KB-8511-18
Lafayette KT55011-19
Leak
ST2011-19
ST50, ST6011-19
TL / 1211-19
TL50 + 11-19
Лофтин -Белый amp6-17 @
Magnavox AC-31-3
McIntosh MI-2003-18 @
Correction7-37
MFA M-12010-20
Radio Craftsmen
C500, C500A, вкл.диаграмма19-21
C555019-24
RC-210-5
RCA AP-9351-3
Техника восстановления 11-14
Samson PAM-291-1, 1-4
Sargent-Rayment SR-30020- 15
Sargent-Rayment, вся линия 20-16
Scott, EH, односторонний 1-4
Scott, HH
2229-32, 13-15 @
Corrections14-35
299, 299B, вкл. реставрация 12-19 @
299A8-3
299C9-32
LK-729-32
Sherwood S-5000, 55009-32
Stromberg-Carlson AP54-LW6-19
Системы, WE Theater2-25 *
Коррекция 7-37
Использование 2A312-6
Использование 6V6s10-6
Сборка, ремонт и модернизация 9-390
Western Electric
25B1-3
41, 42, 432-25
86B16-4
92B, диаграмма 16-7
БИОГРАФИИ, НЕКОТОРЫЕ, ЛИЧНОСТИ
Армстронг, Эдвин и FM4-12 @
Атанасов, Джон Винсент7-28
Атвуд, Джон1-2
Барбур, Эрик1-2, 5-2
И AWA Tyne Award13-3
Bardes, David13-3
Berry, Clifford7-28
Bozak, Rudy18-17 *
Braithwaite, Norman1-2
Buddingh, Terry2-20 @
Carr, Steve20 -26 *
Кэшман, Джон19-21
Эмери, Курт18-26 *
Ф isher, Avery6-10 @
Hafler, David14-20 @, 15-21 @
Hegeman, Stewart4-15, 15-25
Hull, Everett9-13
Jensen, Peter7-16 @
Keroes, Herb14 -20 *
Kittleson, Charlie1-2
Klipsch, Paul13-4 @
Dies20-43 *
Kron, Riccardo, dies19-3
Loftin, Edward H.6-17
Marantz, Saul5-31
Michaels, Stanley9-13
Miller, Ed19-21 *
Moore, Bruce8-26 @, 10-18 @
Mullin, Jack12-3
Nernst, Walther19 -11
Оливер, Джесс9-13
Олсон, Линн 18-3
Рэймент, Линдон Чарльз 20-15
Рэймент, Линдон Уильям20-15
Сарджент, Эдвард М. 20-15
Секерра, Дик5-29
Smith, Sidney Stockton15-3, 19-21
Dies15-3
Steinmetz, Charles19-10
Veil, Ron13-3
von Recklinghausen, Daniel12-19
White, S.Young6-17
Whitney, Willis19-12
Wolf, Arnold20-18
Zuccaro, Michael5-27
BUSINESS CLIMATE
Antique Electronic Supply8-32
Изготовление крышек Mallory FP12-3
Audio Note и Alesa Vaic join6-2
CE Распределение, распространение трубок JJ16-3
Выставка бытовой электроники
Зима 19977-34 *
Зима 19989-21
Ei, все еще в бизнесе трубок16-3
Ei-RC, KT904-25
Electra-Print, новые трансформаторы 7-2
Electro-Harmonix, новый 300B14-3
Electro-Harmonix, новый EL3413-3
Ручки Fisher и световые украшения, источник для 8-2
Groove Tube и Fritztronics, tube 6-2
Hi-Fi, винтаж, в Гонконге 5-14 @
Интернет — мошенничество с трубками в сети 20-13 @
Япония
Винтажные микрофоны и динамики in11-27 *
Vintage audio in9-22 *
Metasonix, новая туба синтезатор12-3
Лампы «NOS», поддельные16-3
Лампы NOS в качестве паковки 18-14 @
PM, работают с лампами Svetlana 16-3, 17-3
Richardson Electronics11-11 @
Sophia Electric 2A3, 274A, 300B19-3
Sovtek, новые типы трубок 11-2
Обзор, продажа трубок, 19942-15
Светлана, новые 300B11-2
Светлана, новые EL343-33
Светлана, новые трубки 7-2
Картонные коробки , воспроизведение 8-2
Созданы сборщики трубок 13-3
Винтажные аудиосистемы в Японии 9-22 *
VTV переезжает в Лейкпорт 13-3
VTV открывает магазин профессиональных ламп 10-2
Welborne Labs в качестве дистрибьютора для KR Enterprise6-2
Создано Western Amplification and Tube Technology Society 14-3
6922s и 7308s, сейчас дефицит14-3
CD-ПЛЕЕРЫ
Jolida JD-603A14-27 *
КОМПОНЕНТЫ
Jolida JD-603A14-27 *
Кабели, RCA-to-RCA, обзор и тесты прослушивания 16-22 *
Конденсаторы
Керамика7-31
Поиск вывода из фольги 17-30 *
Сигнал, тесты прослушивания 11-26 *
Компоненты, современные, предпочтения Брюса Мура в 10-18 @
Компоненты, старые 3-25 *
Диоды, эпитаксиальные с быстрым восстановлением 11-31 *
Диоды, кремниевые, проблемы с 21-32
Микрофоны, RCA 44-BX и 77-D, страницы каталога 18-35 *
Выпрямители
Оксид меди 9-34
Эффекты 5-34
Магний — сульфид меди 9-34
Селен 9-34
Селен, заменяющий 9-34
Диоксид титана 9-34
Трансформаторы, выход, для усилителей SE, технические и прослушивающие тесты 3-22 *
Транзисторы , проблемы с 2-10
Трубка, аудио, «что такое» 1-12
Трубки, режимы отказа в 1-8
КОМПЬЮТЕРЫ — ТРУБКА
ABC7-28 *
AN / FSQ-713-20 *
Bendix G-159-18
Burroughs E101, E1029-18
Калькулятор, Anita10-22 *
Калькуляторы, электронные, ламповые 10-22 *
Digitair15-32 *
EDSAC, EDVAC7-33
ENIAC7-33, 8-20 *
Harvard Mk .
