Каковы основные параметры транзистора КТ907А. Где применяется КТ907А в радиоэлектронных схемах. Какие существуют аналоги КТ907А отечественного и зарубежного производства.
Характеристики и особенности транзистора КТ907А
КТ907А — это мощный высокочастотный NPN-транзистор, разработанный в СССР. Основные характеристики данного транзистора:
- Структура: кремниевый NPN
- Максимальная рассеиваемая мощность: 40 Вт
- Максимальное напряжение коллектор-эмиттер: 60 В
- Максимальный ток коллектора: 5 А
- Граничная частота коэффициента передачи тока: 300 МГц
- Коэффициент усиления по току: 10-50
- Корпус: металлокерамический TO-60
Транзистор КТ907А отличается высокой надежностью и стабильностью параметров в широком диапазоне температур. Он способен работать при температуре перехода до +150°C.
Области применения транзистора КТ907А
Благодаря своим характеристикам, транзистор КТ907А нашел широкое применение в различных радиоэлектронных устройствах:
- Выходные каскады УКВ передатчиков
- Усилители мощности в диапазоне частот до 300 МГц
- Генераторы ВЧ колебаний
- Импульсные источники питания
- Преобразователи напряжения
- Регуляторы и стабилизаторы напряжения
КТ907А активно использовался в военной и специальной технике благодаря высокой надежности.
Особенности применения КТ907А в схемах
При использовании транзистора КТ907А в электронных схемах следует учитывать некоторые особенности:
- Необходимо обеспечить хороший теплоотвод от корпуса транзистора
- Рекомендуется использовать цепи температурной стабилизации режима
- Следует ограничивать напряжение коллектор-эмиттер до 50-55 В
- Максимальный ток коллектора не должен превышать 4-4,5 А
- Входное сопротивление транзистора невелико, что требует согласования по входу
При соблюдении этих рекомендаций КТ907А обеспечивает стабильную и надежную работу в различных схемах.
Аналоги транзистора КТ907А
Основными отечественными аналогами КТ907А являются:
- КТ920А — имеет схожие параметры, но меньшую мощность рассеивания (30 Вт)
- КТ922А — обладает большей мощностью (50 Вт) и током коллектора (6 А)
- КТ926А — высоковольтный аналог на напряжение до 120 В
Из зарубежных транзисторов близкими аналогами можно считать:
- 2N3632 (США) — схожие параметры, но меньшая граничная частота
- BLW60 (Philips) — более современный аналог с лучшими ВЧ характеристиками
- MRF448 (Motorola) — мощный ВЧ транзистор со схожими параметрами
Схемы включения транзистора КТ907А
Рассмотрим несколько типовых схем включения транзистора КТ907А:
Схема с общим эмиттером
Это наиболее распространенная схема включения КТ907А, обеспечивающая усиление как по току, так и по напряжению:
- Входной сигнал подается на базу через разделительный конденсатор
- В цепь коллектора включается нагрузка (например, ВЧ трансформатор)
- Эмиттер заземляется через небольшое сопротивление для температурной стабилизации
- Смещение на базу подается через делитель напряжения
Схема с общей базой
Данная схема используется на высоких частотах и обеспечивает хорошее согласование с антенной:
- Входной сигнал подается на эмиттер
- База заземляется по ВЧ через конденсатор
- Выходной сигнал снимается с коллектора
- Обеспечивается усиление по напряжению, но не по току
Двухтактная схема
Часто применяется в мощных выходных каскадах передатчиков:
- Используются два транзистора КТ907А
- Транзисторы работают в противофазе
- Обеспечивается высокий КПД и большая выходная мощность
- Необходима тщательная симметрировка плеч
Проверка и замена транзистора КТ907А
При необходимости замены вышедшего из строя КТ907А следует:
- Проверить исправность транзистора мультиметром:
- Измерить сопротивление переходов в обоих направлениях
- Убедиться в отсутствии пробоев и обрывов
- Подобрать аналог с максимально близкими параметрами
- При установке нового транзистора:
- Обеспечить надежный тепловой контакт с радиатором
- Проверить режимы работы схемы
- При необходимости скорректировать цепи смещения
Правильно подобранный аналог позволит восстановить работоспособность устройства без существенного изменения его характеристик.
Заключение
Транзистор КТ907А, несмотря на почтенный возраст, до сих пор находит применение в различной радиоэлектронной аппаратуре благодаря удачному сочетанию параметров. Знание его характеристик и особенностей применения позволяет эффективно использовать этот транзистор при разработке и ремонте устройств.
Транзистор d718 параметры в Нижнем Новгороде: 221-товар: бесплатная доставка [перейти]
Партнерская программаПомощь
Нижний Новгород
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Промышленность
Промышленность
Мебель и интерьер
Мебель и интерьер
Сельское хозяйство
Сельское хозяйство
Все категории
ВходИзбранное
KEC Транзистор 2SD718O Тип: транзистор
ПОДРОБНЕЕ
Транзистор AOD482, K228-31 Тип: транзистор
ПОДРОБНЕЕ
245 000
Арочный металлодетектор Dahua ISC-D718 1000мм Тип: металлодетектор, Тип металлодетектора: арочный
ПОДРОБНЕЕ
40 594
Portwell Процессорная плата Portwell RUBY-D718VG2AR-C236 Тип: процессорная плата, Производитель:
ПОДРОБНЕЕ
2SD718 TO-3P бип (8А 120В NPN) транзистор 10шт Тип: транзистор, Производитель: Без бренда
ПОДРОБНЕЕ
166 313
Арочный металлодетектор Dahua DHI-ISC-D718-S2 Тип: металлодетектор, Тип металлодетектора: арочный
ПОДРОБНЕЕ
Транзистор PNP биполярный DIODES INCORPORATED FMMT718TA (FMMT718TA) Тип: транзистор, Производитель:
ПОДРОБНЕЕ
2SD718 транзистор Тип: транзистор, Производитель: Electronics
ПОДРОБНЕЕ
409 673
Арочный металлодетектор с мониторингом температуры тела Dahua DHI-ISC-D718-TS2 Тип:
ПОДРОБНЕЕ
426 743
Арочный металлодетектор Dahua DHI-ISC-D718-TS2 Тип: металлодетектор, Производитель: TS, Досмотр:
ПОДРОБНЕЕ
Транзистор IGBT NPT IXYS IXDR30N120D1 (IXDR30N120D1) Тип: транзистор, Производитель: IXYS
ПОДРОБНЕЕ
Транзистор полевой 2SK2677 N-канальный 900V 10A 65W TO-3Pf Транзисторы импортные Тип: транзистор
ПОДРОБНЕЕ
Транзистор FDS4435, K14-18 Тип: транзистор
ПОДРОБНЕЕ
390 000
Арочный металлодетектор Dahua DHI-ISC-D718-T с Тепловизором Тип: металлодетектор, Тип
ПОДРОБНЕЕ
2SD718 (120V 10A 80W npn) TO3P Транзистор Тип: корпус
ПОДРОБНЕЕ
MD1803DFX, Транзистор NPN 700В 10А 57Вт Тип: транзистор
ПОДРОБНЕЕ
2SD718 to-3P бип (8А 120В NPN) транзистор 2 шт Тип: транзистор, Производитель: Без бренда
ПОДРОБНЕЕ
Транзистор d718 параметры
Разработка структурной и принципиальной схемы радиопередающего устройства.
Расчет частотно- модулированного автогенератора, страница 3Пусть коэффициент усиления по мощности на частоте 36.1 МГц составляет , тогда мощность возбудителя определиться по формуле (1.1)
Полная структурная схема изображена на рис. 1. 1
f=36.1МГц f=36.1МГц f=108.3МГц f=108.3МГц f=325МГц
Р=154мкВт Р=0.002Вт Р=0.02Вт Р=0.34Вт Р=0.51Вт Р=1.46Вт Р=6.64Вт Р=33Вт
Возб. Ус-ль1 УЧ1 Ус-ль2 УЧ2 Ус-ль3 ПОК ОК
ГТ387(1) ГТ387(1) КТ920А(1) КТ914А(1) КТ934А(1)КТ907А(1) КТ909Б(1)
ОЭ ОЭ ОЭ ОЭ ОЭ ОЭ ОЭ
+6В +7В +12.6В +28В
ИСТОЧНИК ПИТАНИЯ
Рисунок 1.1 Полная структурная схема проектируемого передатчика
2.
Электрический расчет режимов каскадов ВЧ
тракта передатчика
Электрический расчет режимов каскадов передатчика подразумевает расчет параметров транзисторного генератора в критическом режиме по напряженности. Расчет производится, как в ОК так и в ПОК.
2.1 Расчет ОК в режиме усиления ЧМ колебаний
Как излагалось выше, в ОК используется транзистор типа КТ909Б. Для расчета режимов работы ОК выписанных параметров транзистора недостаточно, поэтому сведем из [2] дополнительные параметры транзистора в таблица 2.1.1. Исходя из методики расчета транзисторного генератора в критическом режиме [3], рассчитаем ОК и ПОК. Для расчета генератора нужно задаться углом отсечки коллекторнрго тока. Исходя из рекомендаций данных в [2] выберем .
Таблица 2.1.1 Дополнительные параметры транзистора
|
Транзистор |
||||||||||
|
КТ909Б |
1 |
0. |
0.05 |
20 |
650 |
40 |
300 |
0.35 |
1.7 |
2 |
|
Транзистор |
||||||||||
|
КТ909Б |
60 |
3. |
13 |
500 |
35 |
2.1 |
60 |
28 |
0.318 |
0.5 |
5
52.1.1 Расчет коллекторной цепи
Определим коэффициент использования коллекторного напряжения.
,
где
Определим амплитуду напряжения на коллекторе
Определим амплитуду первой гармоники коллекторного тока
Определим постоянную составляющую коллекторного тока
<
Определим максимальное напряжение на коллекторе
Определим максимальное значение коллекторного тока
Определим сопротивление коллекторной нагрузки
Определим мощность потребляемую коллекторной цепью
Определим КПД коллекторной цепи
Определим мощность рассеиваемую на коллекторе
2.
Определим амплитуду первой гармоники базового тока
, где
Определим максимальное значение напряжения на базе , где
Так как , то пересчитаем значение по следующей формуле
Определим постоянную составляющую базового тока
Определим постоянную составляющую эммитерного тока
Определим напряжение смещения на базе
Определим активную часть входного сопротивления базы
, где
, где
Тогда
Определим реактивную часть входного сопротивления базы
, где
Определим полное комплексное сопротивление
Определим входную мощность
S-параметров
S-параметровобщих транзисторов
Параметры рассеяния (S-параметры) транзисторов необходимы для
ВЧ
имитация цепи. Используя вычислительные инструменты (такие как Microwave Office,
или
его бесплатный аналог RFsim99, который раньше был здесь, но теперь его можно найти в другом месте) один
может
прогнозировать усиление схемы, ее устойчивость, ее вход и выход
импедансы.
Кроме того, можно спроектировать входное и выходное согласование и фильтрацию.
сети
чтобы получить максимальное усиление в нужном диапазоне частот и
уменьшать
потери на отражение. Альтернативный способ определения данных транзистора для
моделирование
будет использовать набор параметров для модели Гуммеля-Пуна и ее
производные
(набор параметров SPICE).
В 2008 г. в Дорстене была представлена статья о расчетах и моделировании микроволновых усилителей мощности с использованием S-параметров (на немецком языке) транзисторов.
К сожалению, S-параметры наиболее распространенных транзисторов с Ft
ниже 1000 МГц не указаны в их спецификациях. Эти параметры
может разбросать в зависимости от производителя, и даже от производства
дата. Тем не менее, собирать S-параметры стоит, т.к.
даже незначительно отклоняющиеся от реальности параметры обеспечивают хорошую
основу для оценки свойств транзисторов и обеспечивают пусковые
точка для схемотехники. Важно помнить, что S-параметры
зависят от рабочей точки и указаны для слабых сигналов, значительно
ниже точки компрессии -1 дБ.
Последнее может быть важно, если вы разрабатываете
усилитель мощности. Для измерения S-параметров лучше всего
использовать сетевой анализатор. Однако это дорогостоящее оборудование редко
присутствует в хижине ветчины. Экономически эффективный (но несколько сложный в
использования) альтернатива была разработана и будет опубликована, ссылка на вас
должен найти здесь скоро.
Эта страница содержит файлы с параметрами разброса транзисторы которые я оценил до сих пор и которые были внесены другими. Если ты может внести свой вклад в список, ваш вклад приветствуется. Тем не менее, ваши данные появятся на этом странице только в том случае, если вы предоставите полную информацию, включая, помимо измеренные S-параметры в формате .s2p, следующие:
1) рабочие точки транзистора во время измерения (т.е.
ток коллектора и напряжение коллектор-эмиттер)
2) производитель или происхождение транзистора, предпочтительно включая
дата производства, любые коды на упаковке и у дистрибьютора
3) используемый метод измерения (тип анализатора цепей и его режим,
ссылка на литературу или описание схемы измерения,
любой применимый)
4) ваш телефонный звонок или имя для возможных запросов радиолюбителей, которые используют
ваши данные
Параметры устаревшие, старого типа, снятые с производства, или зарубежные транзисторы такие же как добро пожаловать , как у современных
транзисторы.
Единственное ограничение состоит в том, что их S-параметры не должны
быть готовым
доступны для широкой публики в настоящее время, например, из
опубликовано
техническая спецификация. Предпочтение отдается широко распространенным видам.
К сожалению, я не собираюсь проверять внесенные
измерений, и я не могу гарантировать, что информация здесь верна,
поэтому, пожалуйста
Используйте его на свой страх и риск. Что касается моих собственных измерений, я их выполняю
только
а также и столько из них, сколько я считаю разумным… Наконец, это
не более чем мое хобби.
| Деталь № | Производитель | Данные | Метод | Участник |
| BF199 | CDIL Филипс | 10 В 7 мА 10 В 7 мА | Микрополосковые ответвители, аттенюаторы, измер. линия,
микровольтметр СМВ-8 Рассчитано по модели SPICE Philips | ДФ4АЭ/УТ5УАК DF4AE/UT5UAK |
| BF414 | Аналоговые системы | | появится один раз | |
| BF506 | Телефункен | | появится один раз | |
| BF959 | Моторола | 10 В 20 мА | Микрополосковые аттенюаторы, изм. линия, сумматор, микровольтметр СМВ-8 | ДФ4АЭ/УТ5УАК |
| BFG591 | Филипс | различные | — | данные производителя |
| КТ606а КТ606А | СССР (1W, 70 см, 28 В) | 20 В 100 мА | Микрополосковые аттенюаторы, изм. линия, сумматор,
микровольтметр СМВ-8 | ДФ4АЭ/УТ5УАК |
| КТ610б КТ610Б | СССР (1W, 70 см, 12 В) | 10 В 150 мА | Микрополосковые аттенюаторы, изм. линия, сумматор, микровольтметр СМВ-8 | ДФ4АЭ/УТ5УАК |
| КТ907а КТ907А | СССР (5W, 70 см, 28В) | 20 В 500 мА | Микрополосковые аттенюаторы, изм. линия, сумматор, микровольтметр СМВ-8 | ДФ4АЭ/УТ5УАК |

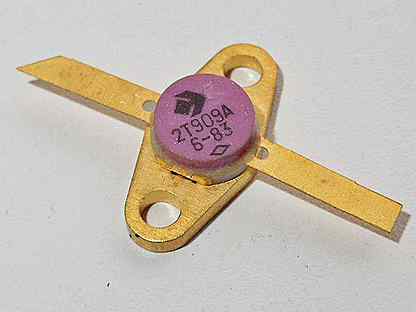

| 2T909b 2Т909Б | СССР (10 Вт, 70 см, 28В) | 20 В 500 мА | Микрополосковые аттенюаторы, изм. линия, сумматор, микровольтметр СМВ-8 | ДФ4АЭ/УТ5УАК |
| КТ911а КТ911А | СССР (1,5 Вт, 23 см, 28В) | 22 В 50 мА | Микрополосковые аттенюаторы, изм. линия, полевой транзистор
смеситель, микровольтметр СМВ-8 | ДФ4АЭ/УТ5УАК |
| КТ911б КТ911Б | СССР (2W, 70 см, 28В) | 22 В 54 мА | Микрополосковые аттенюаторы, изм. линия, полевой транзистор
смеситель, микровольтметр СМВ-8 | ДФ4АЭ/УТ5УАК |
| КТ913а КТ913А | СССР | 20 В 250 мА | скоро появится | ДФ4АЭ/УТ5УАК |
| КТ919б КТ919Б | СССР (1,6W, 23 см, 28 В) | 23 В 19 мА 23 В 150 мА | Микрополосковые аттенюаторы, изм. линия, смеситель FET, микровольтметр СМВ-8 | ДФ4АЭ/УТ5УАК |
| 2N3553 | США (военный?) | | скоро появится | |
| 2SC1162 | | 15 В 500 мА | появится один раз | |
Последнее обновление: 21.
01.2008
Интернет-магазин радиоламп и редких электронных компонентов
153 товар(а) Дом › ТРАНЗИСТОРЫ › КВ/УКВ ТРАНЗИСТОРЫ
Сортировать по релевантностиСортировать по цене (↑)Сортировать по цене (↓)Сортировать по названию5 из 15310 из 15320 из 15350 из 153100 из 153153 из 153
Вид сетки Переключиться на представление сетки
«1 2 3 4 5 6 7 8 9 10»
.
..30 МГц при напряжении питания 27 В
Fmax -150MHz Рабочая температура -60…+125 0 С
