Кт908Б. Транзистор КТ908Б: Параметры, характеристики и применение мощного переключательного транзистора

Каковы основные параметры транзистора КТ908Б. Какие у него предельные характеристики. Где применяется КТ908Б. Чем отличается от аналогов.

Общее описание и назначение транзистора КТ908Б

Транзистор КТ908Б относится к семейству мощных высокочастотных переключательных кремниевых n-p-n транзисторов. Он предназначен для применения в импульсных модуляторах, преобразователях и стабилизаторах напряжения.

Основные особенности КТ908Б:

• Структура: n-p-n
• Технология: мезапланарная
• Материал: кремний
• Корпус: металлический с жесткими выводами и стеклянными изоляторами
• Масса: не более 22 г (без накидного фланца)

Электрические параметры КТ908Б

Рассмотрим ключевые электрические характеристики транзистора КТ908Б:

• Максимальное напряжение коллектор-эмиттер: 60 В
• Максимальный постоянный ток коллектора: 10 А
• Максимальная рассеиваемая мощность коллектора: 50 Вт (при температуре корпуса до +50°C)
• Статический коэффициент передачи тока: 20-60 (при Uкэ = 4 В, Iк = 4 А)
• Граничная частота коэффициента передачи тока: не менее 30 МГц

Предельные эксплуатационные характеристики КТ908Б

При использовании транзистора КТ908Б важно учитывать его предельные параметры:

• Диапазон рабочих температур: от -60°C до +125°C
• Максимальная температура p-n перехода: +150°C
• Максимальное напряжение коллектор-база: 140 В
• Максимальное напряжение эмиттер-база: 5 В
• Максимальный постоянный ток базы: 5 А

Области применения транзистора КТ908Б

Благодаря своим характеристикам, КТ908Б находит применение в следующих областях:

• Импульсные модуляторы
• Преобразователи напряжения
• Стабилизаторы напряжения
• Ключевые каскады в мощной импульсной технике
• Высокочастотные усилители мощности

Сравнение КТ908Б с аналогами

Как КТ908Б соотносится с другими транзисторами семейства КТ908? Рассмотрим основные отличия:

• КТ908А имеет более высокое максимальное напряжение коллектор-эмиттер (100 В против 60 В у КТ908Б)
• У КТ908Б выше минимальный статический коэффициент передачи тока (20 против 8 у КТ908А)
• 2Т908А обладает лучшими частотными свойствами (модуль коэффициента передачи тока на высокой частоте не менее 5, против 3 у КТ908Б)

Особенности конструкции и монтажа КТ908Б

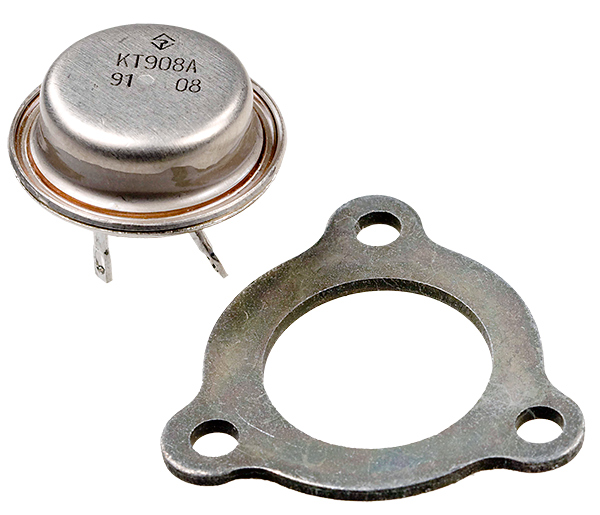

Транзистор КТ908Б выпускается в металлическом корпусе с жесткими выводами. Какие конструктивные особенности следует учитывать при его монтаже?

• Корпус имеет стеклянные изоляторы для выводов
• Предусмотрена возможность установки накидного фланца для лучшего теплоотвода
• Масса накидного фланца: не более 12 г
• При монтаже важно обеспечить надежный тепловой контакт корпуса с радиатором
• Необходимо исключить механические напряжения на выводах при пайке

Рекомендации по применению КТ908Б в схемах

При разработке устройств с использованием КТ908Б следует учитывать следующие рекомендации:

• Обеспечить эффективный теплоотвод от корпуса транзистора
• Использовать схемы температурной стабилизации режима работы
• Учитывать паразитные индуктивности выводов при работе на высоких частотах
• Применять цепи защиты от перенапряжений в ключевых режимах
• Контролировать режимы работы, не допуская превышения предельных параметров

Методы проверки исправности транзистора КТ908Б

Как убедиться в работоспособности транзистора КТ908Б перед его применением в схеме? Рассмотрим основные методы проверки:

1. Проверка омметром:
   • Сопротивление коллектор-эмиттер должно быть высоким в обоих направлениях
   • Сопротивление база-эмиттер и база-коллектор должно быть низким в прямом направлении и высоким в обратном
2. Проверка тестером транзисторов:
   • Измерение коэффициента усиления по току
   • Определение напряжения насыщения коллектор-эмиттер
3. Проверка в простой тестовой схеме:
   • Измерение коллекторного тока при заданном токе базы
   • Контроль формы выходного сигнала в ключевом режиме

Каковы типичные причины выхода из строя КТ908Б?

Основные факторы, приводящие к отказу транзистора КТ908Б:

• Превышение максимально допустимой температуры перехода
• Воздействие статического электричества при неправильном обращении
• Пробой при превышении предельных напряжений
• Перегрузка по току в активном или ключевом режиме
• Механические повреждения корпуса или выводов

Заменители и аналоги транзистора КТ908Б

В случае отсутствия КТ908Б, какие транзисторы могут служить его заменой? Рассмотрим возможные аналоги:

• Отечественные:
  • КТ908А (с учетом различий в параметрах)
  • КТ872А (меньшая мощность, но схожие частотные свойства)
  • КТ8232А (более современная серия с улучшенными параметрами)
• Зарубежные:
  • BDY92 (близкий функциональный аналог)
  • 2N3055 (широко распространенный силовой транзистор схожего класса)
  • MJE13009 (более современный аналог с улучшенными параметрами)

При выборе замены необходимо тщательно сравнивать параметры и проводить испытания в конкретной схеме применения.

Транзистор КТ908: КТ908А, КТ908Б, 2Т908А

Поиск по сайту Новости Миниатюрные audio усилители от Diodes

ГЛАВНАЯ » ТРАНЗИСТОРЫ » КТ908 Транзистор КТ908 — переключательный, кремниевый, структуры n-p-n, мезапланарный. Применение — импульсные модуляторы, преобразователи и стабилизаторы напряжения. Имеет жёсткие выводы со стеклянными изоляторами и металлический корпус. Масса не более 22 г. В комплекте бывает накидной фланец, массой не боее 12 г. Цоколевка КТ908 показана на рисунке. Электрические параметры транзистора КТ908 • Коэффициент передачи тока (статический). Схема с общим эмиттером при Uкэ = 10 В, Iк = 2 А:   при Тк = +25°C:     Uкэ = 2 В, Iк = 10 А для КТ908А, 2Т908А 8 ÷ 60     Uкэ = 4 В, Iк = 4 А для КТ908Б, не менее 20   при Тк = −60°C:     Uкэ = 2 В, Iк = 10 А для КТ908А, 2Т908А 6 ÷ 60     Uкэ = 4 В, Iк = 4 А для КТ908Б, не менее 10 • Отношение статического коэффициента передачи тока при Тк = +125°C к статическому коэффициенту передачи тока при Тк = +25°C, Uкэ = 2 В, Iк = 5 А, не более:     КТ908А 5     КТ908Б 5     2Т908А 3 • Модуль коэффициента передачи тока на высокой частоте при f = 10 МГц, Uкэ = 10 В, Iэ = 1 А, не менее:   КТ908А, КТ908Б 3   2Т908А 5 • Напряжение насыщения К-Э, не более:   при Iк = 10 А, Iб = 2 А для КТ908А, 2Т908А 1. 5 В   при Iк = 5 А, I б = 1 А для 2Т908А 0.8 В   при Iк = 4 А, Iб = 0.4 А для КТ908Б 1 В • Напряжение насыщения Б-Э, не более   при Iк = 10 А, Iб = 2 А для КТ908А, КТ908Б, 2Т908А 2.3 В   при Iк = 5 А, Iб = 1 А для 2Т908А 1.6 В • Время включения при Iк = 5 А, Iб = 1 А 0.1 ÷ 0.3 мкс • Время спада при Iк = 5 А, Iб = 1 А 0.1 ÷ 0.3 мкс • Время рассасывания при Iк = 5 А, Iб = 1 А 0. 6 ÷ 2.6 мкс • Ёмкость коллекторного перехода при Uкб = 40 В, f = 300 КГц, не более   700 пФ • Обратный ток К-Э при Uкэ = 70 В, не более:   при Тк = −60…+25°C:     Uкэ = 100 В, Rбэ = 10 Ом для КТ908А, 2Т908А 25 мА     Uкэ = 60 В, Rбэ = 250 Ом для КТ908Б, не менее 50 мА   при Тк = +125°C:     Uкэ = 80 В, Rбэ = 10 Ом для 2Т908А 50 мА     Uкэ = 80 В, Rбэ = 10 Ом для КТ908А 75 мА     Uкэ = 60 В, Rбэ = 250 Ом для КТ908Б 150 мА • Обратный ток эмиттера при Uэб = 5 В, не более: 300 мА Предельные эксплуатационные характеристики транзисторов КТ908 • Напряжение К-Э (постоянное) при Тп −60. ..+100°C:   Rбэ = 10 Ом для КТ908А, 2Т908А 100 В   Rбэ = 250 Ом для КТ908Б 60 В • Напряжение К-Б (постоянное) при Т п −60…+100°C: 140 В • Напряжение Э-Б (постоянное) 5 В • Ток коллектора (постоянный) 10 А • Ток базы (постоянный) 5 А • Рассеиваемая мощность коллектора (постоянная) при Тк −60…+50°C     50 Вт • Температура p-n перехода +150°C • Температура корпуса +125°C • Рабочая температура (окружающей среды) −60. ..Тк = +125°C

Транзистор КТ908 — DataSheet

Перейти к содержимому

Цоколевка транзистора КТ908



Описание

Транзисторы кремниевые меза-планарные n-p-n переключательные высокочастотные мощные. Предназначены для работы в ключевых стабилизаторах и преобразователях напряжения, импульсных модуляторах. Выпускаются в металлостеклянном корпусе с жесткими выводами. Обозначение типа приводится на корпусе. Масса транзистора без накидного фланца не более 22 г, накидного фланца не более 12 г.



Параметры транзистора КТ908

Параметр	Обозначение	Маркировка	Условия	Значение	Ед. изм.
Аналог		КТ908А		BDY92, 2N1900 *2, PG1389 *1, PG1384 *1, SDT7B07 *1, PG1369 *1, PG1340 *1, PG1335 *1, SDT3228 *1, 1718-1005 *1, SDT85608 *1, SDT7A09 *1, SDT7B06 *1, SDT3227 *1, PG1382 *1, PG1362 *1
		КТ908Б		BDY92, SDT7A08 *1, SDT85607 *1, SDT85307 *1, SDT7608 *1, SDT7B05 *1, SDT3226 *1, PG1380 *1, PG1360 *1, PG1387 *1, PG1367 *1
Структура			—	n-p-n
Максимально допустимая постоянная рассеиваемая мощность коллектора	PK max,P*K, τ max,P**K, и max	КТ908А	50 °C	50*	Вт
		КТ908Б	50 °C	50*
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером	fгр, f*h31б, f**h31э, f***max	КТ908А	—	≥30	МГц
		КТ908Б	—	≥30
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера	UКБО проб. , U*КЭR проб., U**КЭО проб.	КТ908А	0.01к	100*	В
		КТ908Б	0.25к	60*
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора	UЭБО проб.,	КТ908А	—	5	В
		КТ908Б	—	5
Максимально допустимый постоянный ток коллектора	IK max, I*К , и max	КТ908А	—	10	А
		КТ908Б	—	10
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера	IКБО, I*КЭR, I**КЭO	КТ908А	100 В	≤25*	мА
		КТ908Б	60 В	≤50*
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером	h21э,  h*21Э	КТ908А	2 В; 10 А	8…60*
		КТ908Б	4 В; 0. 4 А	≥20*
Емкость коллекторного перехода	cк,  с*12э	КТ908А	10 В	≤700	пФ
		КТ908Б	10 В	≤700
Сопротивление насыщения между коллектором и эмиттером	rКЭ нас,  r*БЭ нас, К**у.р.	КТ908А	—	≤0.15	Ом, дБ
		КТ908Б	—	≤0.25
Коэффициент шума транзистора	Кш, r*b, P**вых	КТ908А	—	—	Дб, Ом, Вт
		КТ908Б	—	—
Постоянная времени цепи обратной связи на высокой частоте	τк, t*рас,  t**выкл,  t***пк(нс)	КТ908А	—	≤2600*	пс
		КТ908Б	—	≤2600*

Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.

*1 — аналог по электрическим параметрам, тип корпуса отличается.

*2 — функциональная замена, тип корпуса аналогичен.
