Назначение провода возбуждения генератора

Провод возбуждения генератора выполняет следующие функции:

  • Подает напряжение на обмотку возбуждения для создания магнитного поля в генераторе
  • Обеспечивает работу сигнальной лампы заряда аккумулятора на приборной панели
  • Позволяет регулятору напряжения управлять работой генератора

Без правильного подключения провода возбуждения генератор не сможет вырабатывать электрический ток для питания бортовой сети автомобиля и зарядки аккумулятора.

Основные схемы подключения генераторов

Существует два основных типа схем подключения автомобильных генераторов:

  1. Старая схема с двумя проводами (без дополнительных диодов):
    • Силовой провод (+)
    • Провод возбуждения
  2. Новая схема с тремя проводами (с дополнительными диодами):
    • Силовой провод (+)
    • Провод возбуждения
    • Провод управления регулятором напряжения

Новые схемы с дополнительными диодами обеспечивают более стабильную работу генератора и лучшую зарядку аккумулятора.


Особенности подключения на разных автомобилях

УАЗ

На автомобилях УАЗ встречаются следующие варианты:

  • Со старой панелью приборов — генератор 6631(51).3701-01 без доп. диодов (2 провода)
  • С новой панелью приборов — генератор 6631(51).3701 с доп. диодами (3 провода)

При замене генератора, если количество проводов не совпадает, необходимо выполнить дополнительные подключения.

ВАЗ (Лада Приора)

На Ладе Приора устанавливается генератор 5102.3771 со следующей схемой подключения:

  • Вывод «B+» — силовой провод к АКБ
  • Вывод «D+» — провод возбуждения через сигнальную лампу
  • Вывод «W» — не используется

Напряжение возбуждения подается через сигнальную лампу на приборной панели. После запуска двигателя обмотка возбуждения питается от дополнительных диодов.

Как подключить генератор, если количество проводов не совпадает?

При замене генератора могут возникнуть следующие ситуации:

Было 3 провода, стало 2 провода

В этом случае:

  • Третий провод (от лампочки) остается неподключенным
  • Лампа заряда перестает работать
  • Контроль зарядки осуществляется по вольтметру/амперметру

Было 2 провода, стало 3 провода

В этом случае возможны варианты:


  1. Заменить регулятор напряжения с Я112В на Я112А
  2. Соединить силовой вывод генератора с дополнительной точкой D на регуляторе

Второй вариант позволяет не разбирать генератор и не менять регулятор.

Возможные проблемы с проводом возбуждения

Основные неисправности, связанные с проводом возбуждения генератора:

  • Обрыв провода
  • Плохой контакт в разъеме
  • Короткое замыкание на массу
  • Неисправность регулятора напряжения
  • Износ щеток генератора

При возникновении проблем с зарядкой аккумулятора в первую очередь следует проверить целостность и надежность подключения провода возбуждения.

Как проверить работу генератора

Для проверки работоспособности генератора и цепи возбуждения можно выполнить следующие действия:

  1. Проверить напряжение на клеммах аккумулятора при работающем двигателе (должно быть 13,8-14,4 В)
  2. Убедиться, что сигнальная лампа заряда гаснет после запуска двигателя
  3. Измерить напряжение на выводе «D+» генератора (должно быть около 14 В)
  4. Проверить целостность провода возбуждения от генератора до регулятора напряжения

При обнаружении отклонений необходимо выполнить более детальную диагностику электрической системы автомобиля.


Рекомендации по обслуживанию генератора

Для обеспечения надежной работы генератора и цепи возбуждения рекомендуется:

  • Регулярно проверять натяжение приводного ремня
  • Следить за чистотой клемм аккумулятора и генератора
  • Проверять состояние щеток и контактных колец генератора
  • При подключении дополнительного электрооборудования учитывать мощность генератора
  • Своевременно заменять изношенные детали (подшипники, диодный мост и т.д.)

Правильное обслуживание генератора позволит избежать проблем с электропитанием автомобиля и продлит срок службы всех электрических компонентов.


Откуда идет провод возбуждения генератора

Автор admin На чтение 9 мин Просмотров 51 Опубликовано

Правило 1: если у вас есть индикатор на приборной панели со значком батареи (очевидно, только при работающем двигателе), действуйте немедленно. Если этого не сделать, можно остановиться в самом неожиданном месте. Также усугубить ситуацию может запуск генератора при наличии неисправностей.

Правило 2 Если вы не чувствуете себя компетентным в этой области, у вас нет необходимых инструментов и запчастей, не пытайтесь ремонтировать генератор самостоятельно. Правило 3 Не стоит проверять заряд отключением АКБ при работающем двигателе. Это опасное занятие, и этот метод может повредить как генератор, так и блок управления впрыском, а также другие электронные компоненты. Правило 4 Не доверяйте советам других людей в ремонтном деле. Совет вроде: поменяйте то или иное, для меня это было так, они могут навредить.

Перед тем, как все менять, лучше все детали правильно проверить и заменить только необходимые. Правило 5 Если сделано, то хорошо, используя приличные детали и заменяя все несоответствующие детали. Правило 6 Перед тем, как иметь дело с плохо заряженной батареей или низким напряжением на плате, внимательно проверьте заземление генератора. Вариант 1 Лампа заряда (он же возбуждение, также является индикатором заряда) не загорается при включении зажигания или при работающем двигателе.

Возможные причины: перегорела лампа, не подключен провод возбуждения к генератору (оборван, в разъеме нет контакта, просто отсоединился), нет питания от приборной панели, полностью вышли из строя щетки, якорь вышел из строя, регулятор напряжения вышел из строя (другие причины)… Проверяя при включенной панели, проверьте наличие напряжения питания (= напряжение аккумуляторной батареи или немного ниже) на проводе возбуждения, отсоединенном от генератора (обычно тонкий синий провод с белой полосой сечением 0,75 – 1,0) по массе. Если есть, то еще можно убедиться, что вся схема работает, подсоединив провод возбуждения к массе (лампа загорится), конечно, только отсоединив этот провод от генератора, если во время такой проверки вы используете генератор Корпус в качестве заземления, есть возможность проверить его наличие на генераторе.

Если все эти проверки подтвердили работу соответствующих элементов, проверьте генератор (снимите, разберите, проверьте). Вариант 2, лампа зарядки горит при включении зажигания, после запуска не гаснет при повышении скорости, также не реагирует. Единственная надежда избежать разборки генератора – это ремень, порванный или изношенный на последней стадии истирания или почти полностью ослабленный.

маловероятно, что оголенный провод возбуждения коснется земли. Вариант 3, лампа включается, после запуска гаснет, потом начинает гореть еле (особенно ночью) ярче по мере увеличения нагрузки. Скорее всего причина кроется в генераторе в щеточном узле. Ремень также является возможной причиной.

Вариант 4 лампа включается, гаснет при запуске (или не выключается), потом начинает гореть ярче или слабее, и есть зависимость от скорости и нагрузки, может самопроизвольно погаснуть (навсегда). Снимите и проверьте генератор. Крайне маловероятно прикосновение к заземляющему проводу. Вариант 5 лампа ведет себя абсолютно нормально, проблем ничего не предвещает, однако постоянно разряжается аккумулятор и при езде ночью может возникнуть ситуация, когда при включенных многочисленных потребителях машина внезапно зависает и завести ее невозможно из-за аккумулятора полностью разряжен. Это очень распространенный случай, но не всегда проявляется так ярко.

Суть дела в том, что заряд обеспечивает генератор, но в случае подключения достаточно больших нагрузок напряжение заряда снижается и иногда очень значительно, и в результате аккумулятор постоянно недозаряжается. При обнаружении таких явлений перед проверкой генератора необходимо выполнить следующую проверку. Контроль зарядного напряжения.

Часто так называемые мастера проверяют наличие зарядки исключительно диким, на мой взгляд, способом, сняв клемму с АКБ при работающем двигателе. Метод неприемлем и совершенно неинформативен.

Те, кто что-то понимает, используют тестер или мультиметр или даже отдельный вольтметр. При этом очень часто вызывающие абоненты допускают ряд одних и тех же стандартных ошибок: 1 наличие повышения напряжения после запуска на клеммах АКБ считается достаточным, и дальнейшие проверки не проводятся. 2 после определения напряжения на аккумуляторе инспектор не всегда осведомлен о его соответствии нормативам для конкретного генератора. 3 наличие напряжения ниже нормы воспринимается как безусловный дефект генератора. 4 стресс-теста не проводятся.

Как проверить. 1) запустите двигатель и с помощью цифрового мультиметра проверьте напряжение на выводах аккумуляторной батареи (пользователи выключены, неактивны). 2) Убедитесь, что генератор соответствует спецификациям. В целом нормой можно считать напряжение выше 13,8 – 13,9 Вольт и ниже 15 Вольт для современных генераторов или 14 Вольт.

5 для генераторов старше 10 лет (приблизительно). 3) если напряжение в норме, проверьте при подключении максимального количества пользователей (фары, обогрев заднего стекла, вентилятор печки). Падение напряжения не более 0,5 Вольт можно считать нормальным, хотя для обеспечения этого условия необходимо увеличить скорость до 1300-1500. 4) проверьте, не увеличивается ли напряжение при увеличении скорости (оно не должно превышать 15 вольт или в соответствии с конкретными спецификациями).

5) если изначально напряжение на АКБ ниже нормального, проверьте, какое напряжение находится непосредственно на генераторе. Разница напряжений на аккумуляторе и на выводах самого генератора не должна быть больше 0,1 Вольт без нагрузок и больше 0,3 Вольт в присутствии наиболее мощных пользователей. Если разница выходит за пределы этого диапазона, необходимо рассчитать точку падения напряжения. Для этого необходимо измерить падение напряжения непосредственно в цепи заземления генератора и в цепи плюса.

Необходимо измерить напряжение между положительной клеммой генератора и клеммой аккумулятора, а также между корпусом генератора и отрицательной клеммой аккумулятора.

При этом следует учитывать, что в зависимости от различных факторов может быть много мест, где происходит падение напряжения. После обнаружения падения напряжения в цепи, например, в заземлении, точка падения рассчитывается следующим образом: 5. 1 Все нагрузки должны быть включены и измерить падение. Предположим, падение напряжения на 1 вольт в исходной точке, например, в корпусе генератора, необходимо уменьшить количество звеньев в цепи и наблюдать за изменением величины падения напряжения. Массовая цепочка состоит из следующих элементов: 5.1.

1 клемма АКБ – вес тела 5. 1. 2 веса тела – мотор 5. 1. 3 мотор – генератор.

5.2 Цепочка плюсов может быть разбита более подробно: 5.2.

1 резьбовая клемма генератора – клемма провода 5.2.2 клемма провода – провод к стартеру 5.

2. 3 провод – клемма стартера 5. 2. 4 клемма стартера – провод аккумуляторной батареи 5.

2. 4 провода на АКБ – клемма АКБ. Это самые типичные цепочки, и не стоит удивляться таким деталям. По опыту, был случай падения до 0.

15 Вольт между головкой блока и блоком. Конечно, на разных моделях и разных двигателях цепи могут быть длиннее или короче. По опыту, наиболее проблемными участками являются заземление от двигателя к генератору и точка подключения тонкого провода от генератора плюс толстого провода к источнику питания стартера в клемме стартера. Как правило, замена плюсового провода стартер-генератора затруднена и проще перекинуть дополнительный провод прямо от АКБ к генератору. Метод определения точки падения напряжения может быть намного проще при работающем двигателе и включенных энергосистемах путем прикосновения к нагретой точке в проводке. Повышение напряжения, которое сильно зависит от скорости двигателя, может быть вызвано дефектом регулятора, выходом из строя диодного моста или аккумулятора с покрошенными пластинами и, как следствие, крайне низким зарядным током.

Напряжение возбуждения от генератора Volkswagen Jetta исчезло. В чем причина?

  • Генератор в Volkswagen Jetta не в восторге 2 – 2 ответа

Генератор внутреннего возбуждения. Возбужден остаточным магнетизмом, затем диодами возбуждения, регулятором напряжения, щетками, якорем. Контроль заряда практически осуществляется контролем возбуждения. Дополнительно из п. 15 выключателя зажигания идет на комбинацию приборов, а именно на контрольную лампу заряда, затем на свой тонкий провод от генератора, который подключен параллельно регулятору напряжения и диодам возбуждения.

Также… Двигатель работает, естественно якорь генератора вращается, за счет остаточного намагничивания, начальная ЭДС наводится в витках статора генератора, затем через диоды возбуждения, регулятор напряжения, экраны, ламели, якорь обмотка находится под напряжением, потенциал на вашем тонком проводе сравняется с потенциалом на выводе 15 замка зажигания, лампа заряда гаснет.

Если контрольная лампа заряда не загорается, имеется обрыв цепи от вывода 15 выключателя зажигания к обмотке возбуждения (перегорела лампочка, неисправен регулятор, износились щетки, коллекторные кольца, якорь обмотка сломан).

Если лампочка заряда горит при работающем двигателе, проблема, скорее всего, в диодном мосту: обрыв цепи или короткое замыкание в обмотке статора генератора.

Из-за недавних проблем с работой машины (я опишу это позже в другой записи) я подошел посмотреть на генератор.

В общем зашел после того, как на панели управления загорелся значок плохой батареи.
Заметил, что что-то с зарядом батареи (даже если батарея Midac на 1 год) или генератор не дает заряд. До этого он не появлялся.

Пришлось ехать домой. Съел приехал.

Аналогичным образом замерил напряжение на выводах АКБ 12,2 В при работающем двигателе.
Вынул аккум и взял на зарядку.
Достали под машину (ямы и подъемника нет). Автомобиль во дворе его дома.
Мне было неприятно . недалеко от генератора в воздухе висел довольно толстый провод, который с одной стороны заканчивался закруткой, с другой – контактной фишкой. Синяя канатная нить.
Также, когда я начал отсоединять микросхему от разъема, провод полностью выпал.
После разъема этот провод идет в общий жгут возле правой фары и бачка омывателя фар.

можно ли как-то определить по фото тип разъема и куда этот провод ушел?

Я снял крышку генератора и обнаружил еще один гораздо более тонкий черный провод на генераторе, идущий от вывода возбуждения обмотки генератора. (Я читал об этом недавно, но раньше просто думал). Фото нет, к сожалению, провод также был в общей проводке, выходящей из генератора, вставленной в кольцо защитного кожуха генератора и оконцованной равномерным разрезом (т.е оголенный медный провод не был виден)
И куда я сейчас подключаю провод возбуждения обмотки генератора.

Я думал, что провод генератора был подключен к этому свисающему проводу .. но потом я начал сомневаться .. у них не было явного шанса на контакт.

Нашел кодовый номер разъема этого: 857 972 641 Может быть, это еще поможет

Покопался немного в инете и обнаружил такую ​​схему, правда не совсем работает AUDI 100

Вот еще один из интернета, откопавший схему переключения генератора, нужны комментарии опытных специалистов.

В моем случае оказывается, что выпавший провод и неизвестный разъем – Т1а и он тоже синий?

а провод G заземлен? мощность какой?

остается вопрос, где же провод возбуждения и куда его подключать?

К генератору идет три провода, а подключить можно только два. — Генераторы — — Каталог статей

Список всех статей

Найдите схему генератора по марке машины

Как подключать генератор, к которому идет три провода, вместо генератора, к которому идет два провода?

Почему возникла такая тема?

На автомобилях УАЗ, «Москвич», «Валдай», ГАЗ, ПАЗ,   широко применяются устаревшие генераторы, в которых установлены регуляторы напряжения   Я112А см описание схемы





«Регуляторы напряжения Я112А и Я112В – применение, замена, разница» — статья о применении и различиях регуляторов



Схемы замены генераторов нв КАМАЗ см здесь:

Генераторы в таких корпусах, которые появились еще в 70-е годы, до сих пор встречаются на оставшихся автомобилях, более того, они производятся и продаются в запчасти.

Со временем появилось следующее поколение генераторов, в них применяются диодные мосты с дополнительными диодами, и регуляторы напряжения Я112В.

Корпуса генераторов остались такими же, это приводит к ошибочному представлению, что генераторы нового поколения можно ставить взамен генераторов старого поколения и наоборот. Но схемы генераторов и их внешнее подключение заметно отличаются.

Ставить действительно можно, но, к сожалению, придется сделать некоторые переделки, Сложностей особых нет, но делать придется.

Какие возникают вопросы.

Что если вместо одного генератора поставить другой?

Был старый генератор, к нему подходило три провода, а взял новый, к нему подключается только два провода?

Был старый генератор, к нему подходило только два провода, в взял новый, к нему надо подключать три провода?

Путаница с генераторами два провода или три провода

Для дизелей к генератору надо подключать четыре провода, а у меня только три?



24х вольтовые генераторы с регуляторами Я120 (КАМАЗ, МАЗ)  обсудим отдельно



О каких генераторах идет речь

Автомобиль

Старые генераторы без доп. диодов

Подходит два провода



Новые генераторы с доп.диодами.

Подходит три провода





Регулятор напряжения Я112А

см. схему



Регулятор напряжения Я112В

см. схему





ИЖ Ода (Москвич)

58.3701  см. схему

29.3701

584.3701  см схему

ЗиЛ

17.3771



Могут ставиться разные генераторы из этой колонки

Только нужно поставить нужный шкив.







Валдай

1631-00-3701000-004

1631.3701-01





1631-3701000-05

4202-1.3771 1631-3701000-053771

1631.3701000-02-05

УАЗ

6651. 3701-01  см схему 6631.3701-01  см схему

4021.3701000-271

161.3771 Т



6651.3701  см. схему

6631.3701  см. схему

ПАЗ

291.3771

28.3771

4201.3771

ЗиЛ Бычок





2022.3771

1652.3701-01



МАЗ, КАМАЗ   схемы генераторов обсудим в отдельной статье





Я120

Я120И1

Я120В1

Я120И12

КАМАЗ

Г273

Г273В1



1332.3771

3232.3701

1312.3701

1322.3771

6582.3701000-04 Г273 В1-03

МАЗ



3112.3771

3122.3771

3142.3771

Урал



1702. 3771
















Похожие регуляторы напряжения



Теперь посмотрим схемы генераторов.

Сначала штатные схемы, То есть проводка соответствует генератору.

Схема генератора без доп. диодов, а потом схема генератора с доп. диодами.







Полезная статья по схеме генератора с регулятором Я112А

В этой статье объясняется почему отказались от схемы без доп. диодов и перешли к схеме с доп диодами.








Зачем, вообще, дополнительные диоды? См. по ссылкам

Статья «Диодный мост с доп диодами»

Статья  «Схема генератора с доп. диодами» преимущества схемы

Нужно подключить генератор без доп. диодов, а проводка — три  провода (с лампочкой)

Если старый генератор был с доп.диодами и использовал для подключения три провода, а новый генератор более простой с регулятором напряжения Я112А, и ему достаточно два провода. То в этом случае третий провод от лампочки просто остается неподключенным. Лампочка, в этом случае, перестает работать, но на всех машинах этого поколения есть либо вольтметр, либо амперметр и по ним можно контролировать зарядку.







Надо подключить генератор с доп. диодами, а проводка — два провода

Если старый генератор был простой, без доп диодов и ему нужно было два провода для подключения, а новый, более современный,  с доп. диодами и требует для подключения три провода, то надо проигнорировать доп. диоды, забыть про них и подключать генератор, как буд-то он без доп. диодов. Но придется  вскрыть корпус регулятора и заменить регулятор напряжения, вместо Я112В поставить Я112А





Если оставляем регулятор напряжения Я112В, то нужно  отдельным проводком, соединить силовой вывод генератора  со свободной точкой D.




При включении зажигания плюс появляется на точке Б, регулятор открывается и в обмотке возбуждения появляется ток от плюса генератора через шину доп. диодов, и через щетки.

Если зажигание не включено, то ток от силового вывода генератора не потечет через обмотку возбуждения на массу, потому что пока на точке Б регулятора нет плюса, транзистор регулятора закрыт.

Этот вариант хорош тем, что не надо менять регулятор, проводок подключить очень просто, и тем, что через замок зажигания проходит только очень маленький ток включения регулятора, а ток возбуждения проходит по короткому пути, от выхода генератора, через шину доп. диодов, далее на точку В, на щетки  и через транзистор на массу. Недостаток, такой же, как и в схемах с Я112А, — если двигатель не работает, а зажигание включено, то аккумулятор разряжается через обмотку возбуждения.









Особенности подключения генераторов на УАЗ, если проводка не соответствует генератору

Генераторы на УАЗ (разобраться что к чему)







На автомобилях УАЗ со старой панелью приборов ставят генераторы 6631(51). 3701-01. Это генератор без доп. диодов, к таким генератора подходит два провода.

На автомобилях УАЗ с новой панелью приборов ставят генераторы  6631(51).3701 с доп. диодами, к таким генератора подходит три провода.

Как на машину со старой панелью приборов и двумя проводами поставить генератор с доп. диодами?

Как на машину с новой панелью приборов поставить старый генератор без доп. диодов?

Сложность в том, что для замены регулятора напряжения придется разбирать заднюю часть генератора.

Подключим оба варианта не разбирая.

Если проводов только два, а генератор рассчитан на возбуждение через лампочку, то клемма Д остается свободна, и надо ее соединить с силовым выводом генератора (красный провод). При включении  зажигания, на точку Б регулятора придет + и регулятор откроется, Ток возбуждения пойдет от силового плюса, на точку Д, через шину доп диодов, через щетки, через открытый транзистор на массу и генератор будет работать.















































Откуда идет провод возбуждения генератора приора

Таблетка на генератор приора Как происходит замена щеток генератора Приора Если владелец Приоры заметит, что пропадает зарядка с аккумуляторной батареи,

Содержание

Схема подключения генератора на Лада Приора ВАЗ-2170, 2171 и 2172

На Лада Приора ВАЗ-2170, 2171 и 2172 устанавливается генератор 5102.3771 со следующими характеристиками:

  • Максимальная сила тока отдачи при 14 В = 80А
  • Регулируемое напряжение, Вольт = 13,8–14,4
  • Удельная мощность = 205 Вт
  • Масса генератора = 5,4 кг.

На рисунке выше приведена схема соединений генератора на Приоре, вот ее расшифровка:

1 – аккумуляторная батарея;

3 – основной блок предохранителей;

4 – замок зажигания;

5 – монтажный блок;

6 – сигнальная лампа неисправности АКБ

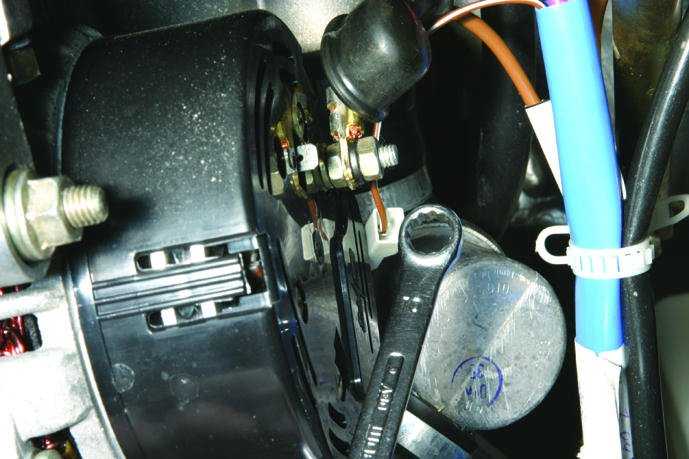

Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора через сигнальную лампу АКБ № 6 в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.
Вывод «W» генератора на автомобилях Lada Priora не используется.
Работу генератора отслеживают с помощью сигнальной лампы АКБ, расположенной в комбинации приборов. При включении зажигания лампа должна гореть, после пуска двигателя — гаснуть. Если лампа не гаснет после запуска двигателя — нужно брать мультиметр в руки и проверять наличие подачи напряжения в бортовую сеть от генератора.

Источник

Какой генератор лучше поставить?

Вне зависимости от того, какой генератор на Приоре стоит, владельцы этих авто часто производят замену узла в связи с тем, что не все устройства позволяют подключать к бортовой сети различное оборудование. Какой производитель хороший и какое устройство лучше поставить на Лада Приора?

Поставить можно генераторы таких брендов:

  • БАТЭ 90 ампер;
  • КЗАТЭ 115а;
  • БОШ 120 ампер;
  • устройства производства ВАЗ на 120 или 115а.

Генераторный узел для Приоры

В принципе, в продаже можно найти и другие модели генераторных устройств для отечественных авто. При покупке главное — проверить целостность узла, чтобы на корпусе не было следов повреждений. С тавить лучше большой мощности, чтобы был запас мощности, тем самым устройство прослужит дольше . Кроме того, следует учитывать, что менее мощные генераторы ставить не рекомендуется, особенно, если к бортовой сети авто подключается множество устройств.

Системы кондиционирования

Одним из потребителей является отапливающее устройство. Оно является частью системы климатического контроля. С данной системой работает контроллер управления. Работа автоматическая. Водитель лишь только выставляет определенные параметры.

На автомобилях электрическая схема ВАЗ Приора может содержать системы кондиционирования воздуха. После нажатия на кнопку срабатывает реле, включается компрессор, подается питание на электромагнитную муфту, включается насос. Турбокомпрессор кондиционера начинает вращение, создавая давление, и по системе начинает регулировать хладагент.

Архив объявлений

Габаритные огни

Например, схема электрическая Лада Приора универсал имеет функцию как автоматического, так и ручного включения габаритных огней. Само включение происходит после поворота ручки габаритных огней и фар на приборной панели. Срабатывает контакт, включаются огни.

В схеме стоят предохранители, которые служат для защиты от перенапряжений и замыканий. Питание подается на лампу, расположенную на приборной панели. Для регулировки яркости огней применяется специальный регулятор, расположенный на модуле управления освещением.

Схема фар Приоры отличается от иных автомобилей. Схема электрическая ВАЗ Приора содержит датчик освещения, а также блок управления освещением. После включения зажигания и кнопки управления освещением срабатывает электронный блок, отвечающий за управление освещением.

Если освещенности не достаточно на улице, то на блок поступает сигнал от датчика, который расположен на лобовом стекле. Там же находится и датчик дождя. После получения подобного сигнала электронный блок управления подает питание на катушку электромагнитного реле. Подается питание на фары.

Неисправность якоря.

Ещё одной из распространённых неисправностей современного генератора это износ контактных колец якоря. Это связано с их малым диаметром и большими оборотами якоря. На генераторах старого образца кольца имели больший диаметр, а якорь вращался с меньшей скорости и поэтому были меньше подвержены износу, но в них могли отпасть провода обмотки якоря, что так же приводит к неисправности. Для проверки можно подключить контрольную лампу последовательно с источником питания и контактными кольцами, или замерить сопротивление между ними. Лампа при подключении должна гореть, а значение сопротивления порядка 0,5 – 2 Ом. При визуальном осмотре контактные кольца не должны иметь протёртостей.

Все данные рекомендации это лишь не большая часть неисправностей, которые чаще всего встречаются в эксплуатации. Если при проверке не удалось определить неисправность, необходимо обратиться в сервис для полной, профессиональной диагностики и ремонта генератора.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Замена щеток генератора Приора

    Реле регулятор выполнен совместно со щетками. Поначалу я снимал генератор,  чтобы заменить реле регулятор но занятие это оказалось достаточно трудоёмким из за неудобства его расположения тем более приора с кондиционером и шланг мешает это сделать. Второй раз я не стал снимать генератор.

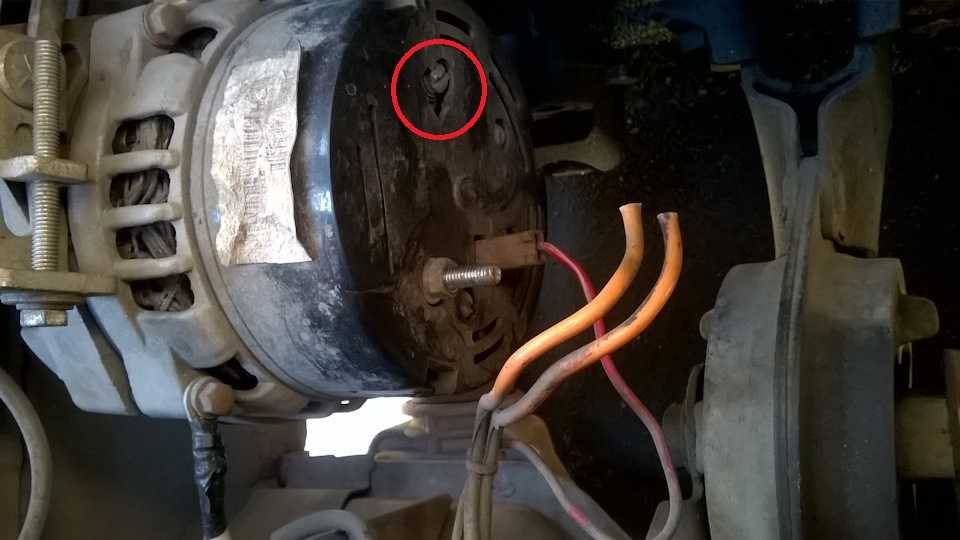

 Отсоединил провода.Снял заднюю крышку, она крепится тремя защелками по бокам, их просто отжимаешь,и крышка легко снимается

Снять реле регулятор тоже большого труда не составило тамнадо открутить два крепёжных болота и отсоединить разъём с контакта релерегулятора.

Собрать все в обратном порядке также не составило большого труда. на фотографии показан реле регулятор после того как я подравнял контакты наждачной бумагой, и потом поставил его на место . Он оказался в рабочем состоянии , но новый реле регулятор я уже приобрел. Почему то щетки часто выходят из строя, особенно с такой проблемой сталкиваешься зимой , видимо это связано с большим энергопотреблением из за печки и нагрузках при запуске холодного двигателя.

И теперь когда генератор приоры не дает зарядку в первую очередь проверяю щетки

Инструкция по снятию и установке

Как показывает практика, основной причиной, по которым узел выходит из строя, является подключение различных электронных девайсов в бортовую сеть авто. Много потребителей энергии нуждаются в высоком напряжении генератора. Поэтому при покупке узла необходимо учитывать, сколько устройств будет подключаться к нему. Если взять механизм на 115а или 120а, это будет самый разумный выбор для автомобилей, «напичканных» электроникой.

Подробнее о демонтаже и установке узнайте далее:

  1. Для выполнения работ вам понадобится ключ на 13. В первую очередь необходимо отключить аккумулятор.
  2. В соответствии с инструкцией по эксплуатации, произведите демонтаж ремешка привода механизма. После этого можно отключить колодку с проводкой от разъема D+ на устройстве.
  3. Затем вам необходимо будет отодвинуть резиновый чехол и открутить гайку. Сделав это, можно отсоединить проводку от контактной шпильки.
  4. После этих действий выкрутите гайку винта нижнего фиксатора узла к специальному кронштейну. Саму гайку можно демонтировать с дистанционной втулкой.
  5. Далее, извлеките винт фиксатора. После этого гайку фиксации узла к верхнему креплению можно полностью выкрутить.Регулировочный винт также нужно полностью выкрутить, после этого демонтируйте натяжную планку.
  6. Выполнив все эти действия, можно демонтировать механизм с машины. Производится ремонт узла с заменой всех необходимых элементов. После того, как ремонт будет произведен, генератор можно поставить на место, процедура установки выглядит идентично демонтажу, только все действия повторяются в обратном порядке. После монтажа необходимо произвести регулировку натяжения ремешка. Если ремень будет не отрегулирован, это может стать причиной неправильной работы механизма. После всех завершающих ремонтную процедуру действий гайку фиксации натяжной планки необходимо закрутить с соблюдением момента 20 Нм.

Нет подзарядки аккумулятора Лада Приора (ВАЗ 2170, 2171, 2172)

Проверка электрооборудования

Смотрите все объявления в архиве

1. Проверьте, не оборван ли ремень привода генератора. Если произошел обрыв, замените ремень и отрегулируйте его натяжение (смотрите «Замена ремня генератора»).
2. Если ремень цел, проверьте и при необходимости отрегулируйте его натяжение (смотрите «Натяжение ремня генератора»).
3. Если ремень натянут нормально, проверьте, не перегорел ли предохранитель F1 в монтажном блоке предохранителей и реле. Расположение предохранителей и их номиналы указаны в настоящем руководстве (смотрите «Неисправности электрооборудования»), в руководстве по ремонту автомобиля, электрической схеме, на корпусе монтажного блока и на самих предохранителях. Если предохранитель перегорел, замените его, пустите двигатель и проверьте, погасла ли лампа разряда аккумулятора. Если лампа погасла, можно продолжать движение.

5.…к стартеру…

4. Если лампа разряда аккумулятора не погасла, проверьте провода, подсоединенные к клемме «плюс» аккумулятора…
6. …и к генератору. Провода могут быть оборваны, обломаны внутри изоляции или иметь окисленные или ненадежные контакты. Устраните неисправность и пустите двигатель. Если появился ток зарядки, можно продолжать движение.
Если после принятых мер лампа зарядки продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе. Причин может быть несколько, и устранять их лучше в условиях автосервиса или гаража, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы до них добраться.
Рекомендация
Для того чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя, обогреватель стекла и т.д.
Вам потребуются: отвертки с плоским и крестообразным лезвием, ключ «на 12» (два), вольтметр постоянного тока, мегомметр.
1. Отведите резиновый чехол и подсоедините провод «+» к клемме «В+» генератора, а провод «–» к корпусу генератора.
2. Пустите двигатель и включите фары автомобиля.
3. Через 15 мин работы двигателя на средних оборотах замерьте напряжение, оно должно быть в пределах 14,4–15,1 В. Если наблюдается недозарядка или перезарядка (напряжение не укладывается в заданные пределы), замените регулятор напряжения.

Описание Идентификационные номера Ключи Приборная панель Приборы Маршрутный компьютер Обогрев и вентиляция Управление вентиляцией Управление замками Управление стеклоподъёмниками Пользование ремнями безопасности Подушки безопасности Детское сиденье Регулировка сидений Регулировка рулевой колонки Пользование зеркалами Как переключать передачи Что возить с собой Запуск двигателя Неисправности при запуске двигателя Проверка зажигания Проверка подачи топлива Неисправности впрыска Пропал холостой ход Если двигатель работает неравномерно Осматриваем свечи зажигания Рывки во время движения Не разгоняется Глохнет на ходу Падение давления масла Перегревается двигатель Нет подзарядки аккумулятора Стучит двигатель Стучит подвеска Стучит коробка передач Причины стуков и шумов Вибрация руля Проблемы с тормозом Замена колеса

priora-vaz. ru

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Как выглядит и где ставится?

А теперь давайте узнаем, где находится реле зарядки ВАЗ-2107 (карбюратор). Изначально это устройство ставилось вдали от генератора на арке под капотом (с левой стороны). На более новых «семерках», оснащенных инжекторной системой впрыска, регулятор напряжения объединили с щеточным узлом.

Первые регуляторы напряжения выполнялись на электромагнитных реле, работали достаточно медленно, требовали постоянного вмешательства. Проблема в том, что механические элементы изнашиваются очень быстро. Кроме того, постоянно требовалось корректировать зазоры в реле. Современные полупроводниковые работают бесшумно, быстро, без электромагнитных реле. Один кристалл кремния способен выполнить функции нескольких механических реле.

( 2 оценки, среднее 4.5 из 5 )

Куда идут плюсовые провода от аккумулятора

Всем привет.. тут такая проблема . На ваз 2110 , от аккамулятора идёт плюсовой провод и от него отходит Ещё один тонкий красный, он оборвался.. куда он подходил. Может к гениратору. Просто если включить музыку погромче начинает заикаться, не хвотает мощей вытягивать. Или это что то другое подскажите пожалуйста. . админ добра тебе.Куда идут провода от аккумулятора.

Похожие статьи

Он на генератор идёт

Кирилл, а как теперь найти обрывок ?? Он по кузову идёт или где-то под бампером

Андрей, у кого как идёт у меня по телеку

Андрей, а проще купи повод и кинь новый

Андрей, под радиатором вроде, я завтра посмотрю как у меня идет и отпишусь тебе

Кирилл, ок спасибо

Денис, ок спасибо.. если не найду обрывок . То кину новый

Как у тебя с таким обрывом аккум не сдох,реактор что ли стоит

Андрей, только если новый будешь кидать обруби старый напрочь а то на массу бить будет

Осташкин, аха даже не знаю))) он проктичеки новый , может из за этого )))

Андрей, что бортовой вольтметр показывает?нормального аккума хватит максимум на пару часов катания,пртвод этот идет к реле зарядки гены.

Тонкий красный прям. От той же улемы? Где и ещё 1. У меня оттуда ещё питание мозгов ишло.

Под радиатором в телике пучек.

Если на магнитолу провод через предохранитель идет, поставь 30ку. Если нет, то на прямую с акб на магнитолу

Я запустил двигатель . Скинул плюсовую клему. Двигатель не заглох. Это как??

Осташкин, я вольтметром не замерял Ещё. . Сегодня запустил двигатель, скинул плюсовую клему с акб, двигатель не заглох.. это получается что генератор работает .. .

Андрей, да генератор работает

Black, а почему тогда нехвотает напряжения . Я на магнитоле звук делаю громче и музыка начинает заикаться, потом вообще тухнет ..

Андрей, это у магнитолы провода смотри плохой контакт может где то

Black, а красный провод оборвонный , который идет от плюсовой клемы. Он же должен на генератор идти. И на понели приборов горит значек аккамулятора

Ну чё поцанчики, снова привет вам! Начинаю цикл статей по поиску просадок напряжения и отсутствия заряда АКБ. В этой статье я вам расскажу о проблеме проводов и плохих соединений, а так же о детских болячках Ваз.

Часто вы встречались с тем, что напряжение в бортовой сети автомобиля проседает при включении потребителей и многие из вас думали, что это так и должно быть, даже если напряжение упало до 13в и чуть ниже. На самом деле — так не должно быть! Рабочее напряжение в бортовой сети даже с потребителями не должно быть ниже 13,6. Но есть и те кому просадки не нравятся.
Обычно все начинают сразу снимать генератор, менять РР(реле регулятор), ДМ (диодный мост), но это ошибка! Для начала нужно прозвонить провода и все соединения.
В моей практике: 70% случаев — проблема плохих соединений, 30% — генератор (и это тоже проблема плохих соединений).

Для начала проверим состояние акб, вооружаемся мультиметром, берём ляшки в руки и в гараж. Открываем капот, читаем инструкцию по авто, где находится генератор и АКБ (да лаааа шучу, не такие вы уж тёмные я думаю).
Включаем мультик на режим измерения напряжения 20 вольт. И замеряем напряжение на клеммах АКБ, машина должна быть заглушена! Если напряжение АКБ 12.4 ± 0,2 вольт, прыгаем и радуемся, акб ещё жив и заряд идёт ( на первый взгляд конечно же). Если напряжение ниже 12, у вас проблемы, ребят. Либо акб подыхает, либо реле регулятор(позже всё разъясню).
Идём далее, заводим авто, даём полную нагрузку генератору(фара, печка и тд) и делаем измерения:

1. Измеряем напряжение на генераторе (один щуп на + генератора, для тёмных — торчит болтик из генератора и к нему подключается много толстых проводов), второй щуп на корпус генератора. Напряжение как в аптеке 13.6-14.2 (ВНИМАНИЕ! без потребителей должно быть больше 14).

2. Не отходя от кассы меряем напряжение на генераторе так: щуп на +, другой щуп на массу(корпус авто, именно корпус, а не двигатель). Напряжение должно быть таким же, как и в предыдущем измерении.

3.Теперь третий замер, на клеммах АКБ, напряжение всё должно быть таким же, как и на генераторе.

Пределы регулируемого напряжения на генераторе 55а Ваз 2109 карб. (37.370) -13,6 -14.6В
Пределы регулируемого напряжения на генераторе 80а Ваз 2114 инж. (94.3701) -13,2-14,7В

Если во втором замере напряжение на генераторе меньше, чем в первом (при условии, что напряжение первого замера в пределах нормы), знайте — у вас плохая масса от двигателя к кузову автомобиля.
Если напряжение на акб меньше, чем на генераторе в 1 замере, то у вас либо плохая масса от двигателя к кузову автомобиля, либо с плюсовым проводом от генератора к акб что-то.

Далее, прогреваем машину полностью. И старым дедовским методом проверяем все соединения и провода на нагрев. Либо рукой, либо купите лазерный термометр, если опасаетесь (ссыкаете) трогать провода голыми руками. Первым делом проверяем плюсовую шпильку генератора на нагрев, она очень часто греется. Далее все массовые соединения, клеммы акб и все провода в паре генератор — акб.
Всё что греется — просадки напряжения! Все греющиеся соединения — чистим каким-либо абразивом. Все провода которые греются, меняем на новые, лучше поставить их сечение больше, чем старые. Если вы уже полезли, то чистите все соединения сразу, а то я вас знаю! Схалявите, а потом снова идёте делать по новой.
Места соединений могут так же греться от плохо обжатых клемм, либо окисления проводов внутри клемм.
Если обжимаете клемму, то лучше облудить провод и клемму оловом, обжать и припаять провод к клемме.

Теперь разберём типовую схему подключения генератора, акб от Ваза.
И покажу все слабые местечки.

ВАЖНО! На «тазах» генератор крепится к двигателю, собственно масса генератора соприкасается с двигателем, а двигатель в свою очередь стоит на подушках и не имеет непосредственного контакта с корпусом автомобиля.
Где искать плохую массу? На схеме минус АКБ идёт к массе(корпусу авто), но вы теперь знаете что двигатель и корпус авто не имеют контакта, поэтому схема косячная и не хватает одного провода, который идёт так же от минуса АКБ и крепится к двигателю или коробке, и вот именно в этом месте бывает плохой контакт и идёт недозаряд АКБ. Понимаете? зимой туда соль и влага попадает и контакты окисляются.
Открутите провод от двигателя и зачистите место соприкосновения и сам провод, а лучше всего замените на новый(так же желательно его прозвонить, позже напишу как). Так же почистите клеммы акб.
Теперь есть ещё один косяк, относительно акб генератор теперь имеет плотную массу. А вот относительно корпуса авто нет. От минусовой клеммы акб так же идёт второй провод, который крепится к корпусу авто, рядом с АКБ. Так же зачистите место крепления провода и прозвоните его.
Ну и финал… От плюсовой клеммы акб идёт обычно розовый провод к + клемме генератора, дак вот его нужно так же прозвонить и зачистить клемму генератора.

Теперь, как проверять провода!
1 способ : Включаем мультик в режим омметра, и меряем сопротивление провода, оно должно быть нулевым (на самом деле сотые или тысячные доли сопротивления там есть).
2 способ: Включаем мультик в режим прозвонки диодов и так же замеряем, должно показать 0 и прибор запищит
3 способ: Дать нагрузки на провод. И проверить на нагрев, если греется — провод плохой.

Лучше проверять 3 способом, первые два могут обмануть, если по проводу течёт большой ток (даже мелкое сопротивление может вызвать нагрев).

ВНИМАНИЕ! чем отличаются первый и второй способ!
В первом мы измеряем сопротивление провода, во втором же падение напряжения. Да-да именно падение напряжения милливольтах показывает мультик в этом режиме.
Если провода нормальные ставим на место, если нет, то заменяем.

Собственно всё что хотел сказать, если что-то вспомню, то дополню статью.
Про провода ещё будет статья про выбор сечения провода.

Всем привет
В прошлую зиму замечено, что при включении обогрева лобового стекла в купе с печкой и фарами, начинал греться «минусовой» провод аккумулятора а также наблюдалась просадка напряжения. Соединения все протянул не помогает, генератор выдает положенные вольты по замерам, батарея аккумулятора новая. Значит потери в силовых проводах. Зима на носу. Устраняем эту проблему.
Что понадобиться
1) Провод КГ-25 , 2 метра — 150р за метр
2) Медные наконечники под КГ-25, 4 штуки, 20р штука
3) В идеале Гидравлический пресс, типа ПГ-70, но у меня такого нет, поэтому подручные средства в помощь
4) Корпус предохранителя, 21мм отверстие — 600р
5) Предохранитель 120 ампер — 200р

Т. к пресса нет. То поступаем следующим образом. Зачищаем кабель до нужной длины. Вставляем в наконечник и обжимаем тисками.

В обжатом наконечнике делаем дюбелем или «пробоем» две насечки для усиления.

Плотно обматываем изолентой. Получаем 2 кабеля.

Плюсовой кабель прокинул по верхней планке рамки радиатора, закрепил на хомуты. Минусовой к той же рамке прикрутил

Генератор приоры выдает максимум 115 ампер, предохранитель взял чуть побольше на 120 ампер

Зачищаем провод, диаметр точь в точь под отверстие в корпусе

Установлено, затянул на хомуты пластиковые.

Заодно помыл аккумулятор от грязи и кислоты, одел термочехол

Заводим двигатель. Включено : обогрев лобового, заднего стекол, двух сидений, печка, дворники, ближний, дальний, птф, перед+ зад. По мультиметру показания на клеммах аккумулятора: 13,6 v. Работало так 10 минут, кабель ни «минус» не «плюс» даже не потеплели. Результатом доволен на все 100%.

я так понял, ты просто продублировал и всё?

громко заявил «грамотная установка». просто обычная установка как делают 90% людей. не хорошая и не плохая

Вот это по уму сделал ))

предохранитель на 100 А надо ставить

провод сечением не подходит, маловат для 120

Медь сечением 25 кв.мм выдерживает 140 ампер, без заметного нагрева…

мужики, а какой размер клеммы будет для кг35?

Регулятор трёх уровневый поставь результат понравится

На мой генератор такого нет
И «дерьмо» в виде трехуровнего ставить точно не буду спасибо

Нуу знаешь хаить все могут, стоит и не жалуюсь

Я это говорю исходя из опыта ремонта автомобилей после установок таких регуляторов…

овые -то да, не потеплели.весь гемор приходит со временем) медь окисляется.пропаять все-таки надо было наверное .а конткты в термоусадку) изоленто хоть и синяя, но.

Привет) правильно заморочился. Только я вот не пойму, у меня это все сделано, обжато ручным прессом, а при включении птф и ближнего, 13.1-12.8, в зависимости от того, как прогрета машина. Пока холодная 14.1. А если вентилятор включается, то до 12.4 бывает доходит. Но у меня плюс от гены напрямую, а минус с кузова. Его тоже лучше от гены на прямую? В каком месте ты запитал минус на гене?

Грамотная с тисками, изолентой и без защиты перехода? Спорно:-)

если нет пресса, а есть тисы, то надо по вдоль клеммы ложить гвоздь и тогда зажимать, так хоть как то получается уменьшение и зажатие, а просто в тисах жать, это только плющить

замылил себе глаза. на 6 фото видно сколько переходных сопротивлений! и с разными метеллами. вы похоже совершенно в електрике не разбираетесь. о чём и зарядное напряжение говорит. не 13.6 а 14.2 должно быть. чему ж вы радуетесь на все 100% ?перед тем как дикость и своё електроневежество выставлять вы хоть бы у начинающего електрика спросили. у вас несколько переходных сопротивлений и сколько б вы не душили в тисках клеммы они не работают из за разных металлов!

О боже о чем вы мне тут пишите?
14,2v при включенных обогрев лобового, заднего стекол, двух сидений, печка, дворники, ближний, дальний, птф, перед+ зад. и все это на ХХ?
ДА ПОКАЖИТЕ МНЕ МАШИНУ ГДЕ С ТАКИМИ ВКЛЮЧЕННЫМИ ПОТРЕБИТЕЛЯМИ БУДЕТ 14,2v НА ХХ
Я ЖДУ ССЫЛКУ

у меня на газельке 14,0 … с потребителями и на хх … и на девятке с трёх уровневым тоже.

у тебя есть подогрев лобового и заднего стекла?

на газели есть реф +/-, кондей, куча светотехники и 6 канальный конец (да я люблю музыку =)) и все равно 14,0 … гена просто хороший на каминзе стоит и всё…

один подогрев лобового берет больше чем все остальные потребители в сборе…
куча светотехники? Прожектора на 200ватт?
гена хороший — вот уже не сток, а пишешь все прям гуд, не в стоке и у других гуд

угадал =) штатные туманки + люстра из 4х на кабине, ну и так вокруг что бы работать можно было на выездах =) … гена кстати стоковый =)

замылил себе глаза. на 6 фото видно сколько переходных сопротивлений! и с разными метеллами. вы похоже совершенно в електрике не разбираетесь. о чём и зарядное напряжение говорит. не 13.6 а 14.2 должно быть. чему ж вы радуетесь на все 100% ?перед тем как дикость и своё електроневежество выставлять вы хоть бы у начинающего електрика спросили. у вас несколько переходных сопротивлений и сколько б вы не душили в тисках клеммы они не работают из за разных металлов!

о переходных сопротивлениях инженерам АВТОВАЗа рассказал бы кто, машине 4-ый год, просадка при включенных потребителях на предохранителях 0,15В и на проводе 0,55В, клеммы обжаты мех.способом, прикручена стальной гайкой к свинцовой клемме…

З.Ы. ударившись в перфекционизм стоило бы заморочиться пайкой предохранителей прямо к блоку, а сверху залить эпоксидкой, дабы исключить воздействие агрессивной среды ит.д.

ЗЗ.ЫЫ. С кабелем ты психанул я вот 10-16мм.кв. хватило бы

Как подключить портативный генератор к дому? NEC и IEC

Как подключить 1-фазный и 3-фазный портативный генератор к домашней электросети с помощью переключателя и без переключателя или без переключателя (ATS и MTS) для 230/400 В и 120/240 В

Мы все страдаем от электричества отказ в аварийной ситуации (т. е. короткое замыкание, перегрузка, повреждение линий электропередач, подстанций или других частей распределительной системы, а также ураганы и другие неблагоприятные погодные условия и т. д.). В этом случае 9Аварийный переносной генератор 0005 можно использовать для восстановления электропитания в домашнем электроснабжении и других подключенных устройствах.

В этом пошаговом руководстве мы покажем схему проводки и подключения переносного генератора к домашнему электроснабжению и главному распределительному щиту в соответствии со стандартами NEC и IEC . Мы будем использовать автоматический переключатель ввода резерва , также известный как автоматический переключатель ввода резерва (АВР) , переключатель с ручным переключением (MTS или ручной переключатель ввода резерва) 9.0006 для подключения генератора к дому на 230В и 400В (IEC) и 120В и 240В (NEC). Кроме того, мы покажем , как подключить переносной генератор к домашней электросети без переключателя или безынерционного переключателя.

Используя следующие основные схемы электропроводки для подключения генератора, вы можете восстановить аварийное электроснабжение в случае отключения электроэнергии, подключив переносной генератор (газовый/бензиновый/дизельный генератор) к главному распределительному щиту .

Похожие сообщения:

  • Как определить размер генератора? Портативный, резервный и резервный для домашних и коммерческих приложений
  • Как подключить автоматический и ручной переключатели и переключатели резерва – (1 и 3 фазы)

Итак, приступим.

Мы можем подключить портативный генератор к нашей домашней системе электроснабжения четырьмя способами.

Каждый метод с подключением проводки, работой и эксплуатацией объясняется в пошаговом руководстве. (Пожалуйста, прочитайте все предостережения / предупреждения, руководство пользователя и будьте осторожны перед установкой генератора в домашнюю систему электроснабжения. Если вы не уверены, обратитесь к лицензированному электрику, чтобы сделать это правильно).

Важное примечание:

Электричество наш друг, а также злейший враг, если вы дадите ему шанс убить вас, помните, они никогда не упустят его. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями при выполнении этого практического руководства.

Содержание

Как подключить портативный генератор к дому с помощью ручного переключателя и переключателя для 120 В, 240 В и 230 В — NEC и NIEC

Подключение портативного аварийного генератора к домашней системе электроснабжения с помощью ручного или автоматического переключения переключатели (автоматический переключатель (ATS) — самый безопасный и рекомендуемый метод) для 230 В (Великобритания и ЕС — IEC) и 120/240 В (Канада, США — NEC).

Подключение аварийного генератора с помощью ручного переключателя 230 В – IEC

Этапы подключения и установки генератора с помощью ручного переключателя

выполните следующие шаги:

  1. Установите переключатель (рассчитанный на 63-100 А в зависимости от нагрузки) рядом с главным распределительным щитом в доме.
  2. Подключите основной источник питания (линейный и нейтральный) как входящий к первым верхним гнездам переключателя, как показано на рис.
  3. Подсоедините провод кабеля 6 AWG (7/064″ или 16 мм 2 )” к двум нижним пазам переключателя.
  4. Теперь подключите 3-контактную розетку (для малой нагрузки) или розетку 32А, 240В-папа (для большой нагрузки) к проводу 6AVG и установите на стену (рядом с генератором) и поставьте генератор 3-контактный питания подключите или или розетку 32A, 240V (гнездо) к розетке, которую вы установили ранее.
  5. Вы выполнили и готовы обеспечить аварийное электроснабжение бытовой техники в случае аварийного отключения электроэнергии.

Похожие сообщения:

  • Установка однофазной электропроводки в доме – NEC и IEC
  • Установка трехфазной электропроводки в доме — NEC и IEC

Ниже приведена схема подключения генератора к главному распределительному щиту с помощью ручного переключателя, где все цепи нагрузки подключаются к источнику питания генератора в случае отключения электроэнергии. Если вам не нужно включать определенные цепи нагрузки, вы можете отключить соответствующие выключатели, а остальные выключатели останутся включенными. Таким образом, только определенные точки нагрузки могут питаться аварийным питанием через генератор.

Нажмите на изображение, чтобы увеличить

Если вы хотите подключить определенную нагрузку к генератору при отключении сетевого питания, т. е. часть нагрузки на генератор, а остальную часть на основной источник питания, так как может быть случай, когда генератор не сможет работать справиться с общей нагрузкой. Вы можете просто отключить эти точки нагрузки или связанные с ними автоматические выключатели.

Похожие сообщения:

  • Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
  • Как подключить электропроводку к гаражному потребителю?
Подключение портативного генератора с помощью ручного переключателя на 120 и 240 В — NEC

На следующей схеме подключения портативный генератор подключен к главной панели 120/240 В с помощью ручного переключателя. Как правило, вы можете подключить передаточный переключатель на 30 ампер (например, Protran или Reliance) для генератора мощностью до 7500 Вт, в то время как другие размеры (например, 50 ампер) также доступны для жилых помещений.

В этом переключателе однополюсный выключатель рассчитан на 15 ампер, а двухполюсный выключатель — на 30 ампер с максимальным сечением провода 12 калибра.

Для этого просто установите 30-амперную (или 20-амперную в зависимости от системных требований, таких как L14-30R, L14-20P) вилку с поворотным замком для удлинителя, который подключается к генератору.

Изготовление вилки и розетки L14-30R, L14-20P указывает на следующие клеммы:

  • X = горячий 1 (черный)
  • Y = горячий 2 (красный)
  • G = Земля
  • Вт = нейтральный

Теперь, чтобы подключить генератор и главный щит к безобрывному переключателю, снимите провода нагрузки с соответствующих выключателей и подключите эти провода к соответствующим проводам от безобрывного переключателя. Теперь подключите черный A и красный A от безобрывного переключателя к 2-контактному выключателю. Сделайте то же самое для выключателя SP, как показано на схеме ниже (или в соответствии с руководством пользователя). Если вы не уверены, обратитесь к лицензированному электрику.

Нажмите на картинку, чтобы увеличить

Похожие сообщения:

  • Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
  • Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель?

Когда питание от сети недоступно, а генератор включен

Выключатель в безобрывном переключателе переключается в одном направлении, и питание подключается к нагрузочным устройствам через Генератор → Выключатель в безобрывном переключателе → к точкам нагрузки.

Направление потока энергии отслеживается по проводам к различным цепям.

  • 120 В = черный C1 (к безобрывному переключателю) и черный C (от безобрывного переключателя) к нагрузке и нейтральному проводу.
  • 240 В = черный A и красный A (к безобрывному переключателю) и черный B и красный B (от безобрывного переключателя) к нагрузке.

При наличии сетевого питания и выключенном генераторе

Выключатель в безобрывном переключателе переключается в другом направлении, и питание подключается к нагрузочным устройствам через главную панель → Размыкатель в безобрывном переключателе → к 120 В и 240 В. точки нагрузки.

Автоматический переключатель не пропускает питание для питания генератора или проводов энергокомпании, например. он отключает питание, которое может поступать от выключателя в панели. Имейте в виду, что будут работать только те выключатели и точки нагрузки, которые подключены в соответствии с приведенной выше (проиллюстрированной) схемой подключения.

Related Posts:

  • Как определить размер центра нагрузки, панелей и распределительного щита?
  • Как определить количество автоматических выключателей в щите?
Подключение генератора с помощью ручного переключателя на 240 В – NEC

На следующей схеме подключения показан генератор, подключенный к главной панели 120/240 В, и цепи нагрузки 240 В в отдельных подпанелях с помощью ручного переключателя. Такие переключатели (например, 2P, GE TC10323R / GE TC35322 / TC10424R или 3P, GE TC35362R, аварийные переключатели питания и предохранительные выключатели или разъединители) используются для подключения генератора для передачи мощности или любого другого устройства для отключения обслуживания в качестве безопасности. выключатель.

Нажмите на изображение, чтобы увеличить его

Как показано, генератор подключается к переключателю через штекер L14-30 (или L14-20) и вход питания. Два «горячих» провода («Горячий 1» и «Горячий 2») от генератора подключаются к нижним основным наконечникам в безобрывном переключателе.

Верхние два горячих наконечника безобрывного переключателя подключены к двухполюсному выключателю на 60 А на главной панели. Центральные наконечники безобрывного переключателя в качестве нагрузки подключаются к субпанели 60 А, которая предназначена только для цепей нагрузки 240 В. Поскольку это подпанель нагрузки 240 В, нейтральный провод не нужен. Нейтраль требуется только в случае цепей 120 В или цепей с защитой GFCI/AFCI.

Работа рычага безобрывного переключателя следующая:

  • ВВЕРХ = Основное питание = ВКЛ
  • Средний = ВЫКЛ.
  • Вниз = Питание генератора = ВКЛ.

Когда генератор выключен, рычаг находится в нижнем положении, поэтому точки нагрузки 240 В подключены к источнику питания генератора. сыты по горло коммунальной властью.

Похожие сообщения:

  • Как подключить 240 В, 208 В и 120 В, 1 & 3-фазная главная панель с высоким ответвлением треугольника?
  • Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?

Как подключить 1-фазный генератор 230 В к дому с помощью автоматического переключателя – IEC?

Таким образом, мы должны использовать двухполюсный (2P) автоматический переключатель для подключения генератора к дому. Метод подключения такой же, как упомянутый выше для метода 1, но мы должны использовать однофазное 2-полюсное автоматическое переключение вместо ручного переключателя. Таким образом, никаких колебаний, т. е. когда питание восстанавливается от сети, автоматический переключатель автоматически определяет питание и перенаправляет питание от генератора к основному источнику питания и наоборот.

Примечание. Вы также можете использовать трехполюсное (3P) переключение вместо двухполюсного.

Щелкните изображение, чтобы увеличить

Похожие сообщения:

  • Как подключить 230-вольтовый потребительский блок с двойной раздельной нагрузкой? – УЗО+ПЦ
  • Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ

Как подключить портативный генератор к дому без переключателя/автомата – NEC и IEC
Подключение портативного генератора без автоматического переключателя с использованием комплекта блокировки для 120 В и 240 В — NEC

Если вам нужен альтернативный, но более дешевый способ подключения генератора к домашней панели без использования переключателя, вам подойдет комплект блокировки. . Несмотря на то, что вы можете отключить главный выключатель и запустить генератор для питания цепей 120 В и 240 В от источника питания генератора, по-прежнему безопасным и рекомендуемым методом является использование комплекта блокировки для использования на главной панели и выключателе генератора, который удерживает главный выключатель и генератор от работы в то же время.

На следующей электрической схеме показано, как подключить комплект блокировки для генератора и как он работает во время сбоя питания. В главный щит установлен блокировочный комплект, который блокирует оба (главный и генераторный выключатели одновременно). Только один выключатель (главный или генераторный) может быть ВКЛЮЧЕН или ВЫКЛЮЧЕН за один раз путем перемещения блокировки вверх или вниз.

Поскольку генератор подключен к главной панели через вилку L14-30 (или L14-20), разъем питания и комплект блокировки на главной панели, давайте посмотрим, как работает генератор.

Когда электропитание отключено = генератор включен

Когда основной источник питания недоступен, просто выключите главный выключатель и сдвиньте блокировочный комплект (который зафиксирует главный выключатель в положении ВКЛ, как показано на рис. Рис). Таким образом, вы сможете запустить генератор, а комплект блокировки позволит вам включить двухполюсный выключатель генератора. Просто запустите генератор и включите 2-контактный выключатель. Теперь вы можете один за другим включать выключатель 120 В или 240 В, чтобы запустить нужные цепи нагрузки на питание от генератора. Красная стрелка от генератора и ввода питания к 2-полюсному выключателю и главной панели показывает подачу питания к точкам нагрузки.

Связанный пост:

  • Как определить правильный размер емкости подпанели?
  • Как подключить субпанель? Установка главного наконечника для 120/240 В

Щелкните изображение, чтобы увеличить его

Когда питание от сети включено = генератор выключен

Когда питание от сети восстановится, просто выключите генератор и выключите соответствующий двухполюсный выключатель. Теперь сдвиньте комплект блокировки (он не позволит включить выключатель генератора), который позволит включить главный выключатель. Просто включите главный выключатель, и питание восстановится через основное питание к подключенным точкам нагрузки. Красная стрелка от основных кабелей питания показывает поток энергии в цепь.

Нажмите на изображение, чтобы увеличить

Похожие сообщения:

  • Как подключить комбинированный выключатель и розетку?
  • Как подключить комбинированный выключатель и розетку GFCI
  • Как подключить комбинированный переключатель AFCI
Подключение аварийного генератора без переключателя на 230 В – IEC

Внимание : Пожалуйста, следуйте местным кодам, так как этот метод может не соответствовать кодам в странах, следующих IEC. Это может привести к серьезным травмам и опасному пожару, поскольку это может быть сделано с особой осторожностью, так как есть вероятность, что кто-то забудет ВЫКЛЮЧИТЬ нужный выключатель перед операцией. Короче говоря, это можно сделать с особой осторожностью, если это разрешено кодексом.

Процесс и операции установки аналогичны описанным выше, но без переключателя переключения. Для этого метода выключите оба главных выключателя (MCB) на распределительном щите, чтобы отключить источник питания. Теперь установите отдельный выключатель на 63 ампера для генератора (такой же, как и главный автоматический выключатель).

Теперь подключите этот новый автоматический выключатель через вход питания (3-контактная розетка или 32A, 230V штыревая розетка) с использованием 6 AWG (7/064″ или 16 мм 2 )”. Наконец, подключите 3-контактную вилку питания или розетку 32 А, 230 В генератора к этому входу питания или розетке питания (как показано на рис. ниже). Вы сделали это!

Похожие сообщения:

  • Проводка щита с УЗО
  • Электропроводка распределительного щита без УЗО

Нажмите на изображение, чтобы увеличить

Эксплуатация и работа

1. В случае отсутствия сетевого питания:

Для этого, прежде всего, выключите главный выключатель генератор. Теперь включите выключатель генератора и один за другим включите те выключатели, которые подключены к нужной нагрузке и должны работать через аварийный источник питания от генератора.

Когда генератор не используется, СНАЧАЛА выключите автоматический выключатель генератора, выключите генератор  и затем, наконец, включите главный выключатель в распределительном щите или потребительском блоке.

В этом случае генератор подает электричество на бытовую технику, и поток энергии будет продолжаться к этим подключенным электроприборам и устройствам через (красную линию, т. е. провода, обведенные красным прямоугольником) от генератора (как показано на рисунке ниже).

Красная линия в красном прямоугольном поле) и стрелки (↑) показывают поток энергии в цепи.

Примечание: Пожалуйста! Будь осторожен.

В этом случае первый MCB (главный выключатель, подключенный к основному источнику питания) должен быть в положении «ВЫКЛ», а второй выключатель MCB, подключенный к генератору, должен быть в положении «ВКЛ». В целях дополнительной безопасности выключайте 3-контактную розетку питания или розетку и розетку генератора на 32 А, выключая встроенный кнопочный переключатель ВКЛ/ВЫКЛ, когда генератор не используется.

Щелкните изображение, чтобы увеличить

Похожие сообщения:

  • Полное руководство по установке солнечных батарей. Пошаговая процедура с расчетами и диаграммами
  • Как соединить батареи последовательно, параллельно и последовательно-параллельно?
  • Последовательное, параллельное и последовательно-параллельное соединение солнечных панелей

2. В случае восстановления электроснабжения от электростанции:

В этом случае основные электрические линии подают электроэнергию к бытовым приборам, и поток энергии будет продолжаться к этим подключенным электрическим приборам в системе через (Красную линию, т. е. провода, обведенные красным прямоугольником) от основного источника питания. от электростанции. Таким образом, портативный генератор остается в режиме ожидания.

Имейте в виду, что выключатель генератора будет в положении ВЫКЛ. Никогда не включайте этот выключатель при наличии основного питания. Для дополнительной безопасности выключите электрическую розетку с помощью бюллетеня кнопки ВКЛ/ВЫКЛ или удалите 3-контактный штекер генератора.

Щелкните изображение, чтобы увеличить

Похожие сообщения:

  • Как подключить однофазный счетчик энергии? МЭК и НЭК
  • Как подключить трехфазный счетчик электроэнергии? МЭК и НЭК

Примечание: Пожалуйста! Будь осторожен.

В этом случае второй выключатель MCB, подключенный к генератору, должен быть в положении «ВЫКЛ.». В целях дополнительной безопасности выключайте 3-контактную розетку или розетку и розетку 230 В, 32 А, выключая встроенную кнопку ВКЛ/ВЫКЛ, когда генератор не используется. Кроме того, выключите генератор и выньте вилку из розетки. Теперь включите главный MCB (главный выключатель, который подключен к основному источнику питания).

Предостережения и предупреждения :

Пожалуйста, прочтите все данные примечания, предупреждения, инструкции, руководства и предостережения  прежде чем применять этот метод, поскольку он может быть незаконным в некоторых странах из-за безопасности и опасности. Кроме того, не рекомендуется для начинающих, а только возможный способ для практических инженеров и опытных техников в случае крайней чрезвычайной ситуации (т.е. сбоя питания в больницах во время серьезных операций) и безальтернативности для восстановления питания.

Одновременно должен быть включен только 1 MCB. Если второй MCB находится в состоянии «ON» на приведенных выше рисунках и в работе, т. е. оба MSB включаются одновременно. Затем;

  1. Когда электроэнергия восстанавливается из электростанции, это может повредить ваш генератор или сжечь всю систему, что может привести к поражению электрическим током и опасности, опасному пожару и взрыву одновременно.
  2. Когда основное электроснабжение недоступно, генератор подает электроэнергию обратно в основные кабели и линии, что может привести к перегрузке генератора и может привести к поражению электрическим током тех монтажников и электриков, которые работают/ремонтируют в других домах и на линиях электропередач.
  3. Если у вас недостаточно практического опыта и вы не уверены в правилах безопасности, предусмотренных поставщиком электроэнергии или руководством пользователя генератора в вашей стране, не применяйте этот метод для подключения портативного генератора к домашней системе электроснабжения. Перед применением этого метода также рекомендуется обратиться к лицензированному электрику или в энергоснабжающую компанию.

Похожие сообщения:

  • Как подключить и установить электрическую розетку?
  • Как подключить розетку GFCI?
  • Как подключить розетку AFCI?

Как подключить 3-фазный генератор к дому с 4-полюсным автоматическим переключателем?

Чтобы подключить трехфазный портативный генератор к домашней сети , мы должны использовать четырехполюсный (4P) автоматический переключатель или переключатель . Метод подключения такой же, как указано выше для однофазного генератора и переключателя, но мы должны использовать трехфазный 4-полюсный ручной переключатель. Это самый надежный и рекомендуемый способ подключения генератора к домашней электросети, потому что при восстановлении подачи электроэнергии от коммунальной сети автоматический переключатель автоматически определяет питание и перенаправляет питание от генератора к основному источнику питания и наоборот.

Примечание. Вы можете использовать Трехполюсный (3P) автоматический переключатель вместо четырехполюсного (4P) переключателя .

Нажмите на изображение, чтобы увеличить

  • Сообщение по теме: Как подключить трехфазный распределительный щит на 400 В? МЭК и Великобритания

Как подключить 3-фазный генератор к дому с помощью 4-полюсного ручного переключателя?

Нет большой разницы в проводных соединениях для автоматические и ручные переключатели с переносными генераторами . В следующем проводном соединении мы использовали четырехполюсный ручной переключатель для подключения трехфазного аварийного генератора к распределительным щитам. Соединения проводки для трехфазного переключателя такие же, как и для однофазного 2-полюсного переключателя в первом методе, но есть еще два разъема для дополнительной линии и нейтрали, как показано на рис. ниже.

Примечание: Вы можете использовать трехполюсный (3P) ручной переключатель вместо четырехполюсного (4P) переключателя или переключателя .

Щелкните изображение, чтобы увеличить

Похожие сообщения:

  • Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
  • Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?

Код цвета проводки:

Для цепей 230/400 В и 120/240 В мы использовали цветовые коды проводки IEC и IEC . Вы можете использовать местные коды городов или i IEC – Международная электротехническая комиссия (Великобритания, ЕС и т.д.) или NEC (Национальный электротехнический кодекс [США и Канада] где; 120 В переменного тока:

  • Черный = Горячий или Линия
  • Белый  = Нейтральный
  • Зеленый / Желтый или оголенный провод = Провод заземления

Однофазный 240 В переменного тока:

  • Черный = Горячий 1 или Линия 1
  • Красный = Горячий 2 или Линия 2
  •  Белый  = Нейтральный
  • Зеленый / Желтый или оголенный проводник = Провод заземления

Трехфазный 208 AC:

  • Черный = горячий 1 или линия 1
  • Красный = горячий 2 или линия 2
  • Синий = горячий 3 или линия 3
  •  Белый или Серый = Нейтральный
  • Зеленый / Желтый или оголенный провод = Провод заземления

Трехфазный 240 В переменного тока (высокая ветвь треугольника):

  • Синий = горячий 1 или линия 1
  • Оранжевый = горячая линия 2 или линия 2 (ВЫСОКАЯ ТРЕУГОЛЬНИК)
  • Черный = Hot 3 или Line 3
  •  Белый или Серый = Нейтральный
  • Зеленый / Желтый или оголенный провод = Провод заземления

Трехфазный, 480 В и 600 В переменного тока

  • Коричневый = горячий 1 или линия 1
  • Оранжевый = горячий 2 или линия 2
  •  Желтый = Hot 3 или Line 3
  •  Белый или Серый = Нейтральный
  • Зеленый / Желтый или оголенный провод = Провод заземления

IEC:

Однофазный 230 В переменного тока:

  • Коричневый = Фаза или Линия
  • Синий = Нейтральный
  • Зеленый /  Желтый  = Заземляющий провод   = Заземляющий провод

Три фазы 400–415 В переменного тока:

  • Коричневый = фаза 1 или линия 1
  • Черный = фаза 2 или линия 2
  • Серый = фаза 3 или линия 3
  • Синий = нейтральный
  • Зеленый /  Желтый  = Заземляющий проводник

Похожие сообщения:

  • Как подключить автоматический выключатель GFCI?
  • Как подключить выключатель AFCI?

Общие меры предосторожности

Общие меры предосторожности при игре с электричеством.

  • Перед обслуживанием, ремонтом или установкой электрооборудования отключите основной источник питания (выключив главный выключатель в распределительном щите/потребителе и центре нагрузки/главном щите).
  • Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
  • Работы по устранению неисправностей, ремонту, установке и модификации, связанные с электричеством, могут производиться только в присутствии лиц, обладающих хорошими знаниями и практическим опытом, умеющих обращаться с электричеством.
  • Прочтите все инструкции, руководства пользователя, предостережения, местные коды и строго следуйте им.
  • Самостоятельно выполнять электромонтажные работы не только опасно, но и незаконно в некоторых регионах. Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
  • Используйте подходящее напряжение и номинальный ток переключателя с подходящим размером провода и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
  • Выключите главный автоматический выключатель MCB, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать существующую или новую розетку или выключатель с электрической/распределительной коробкой.
  • Обратитесь к авторизованному и лицензированному электрику для установки выключателя, если вы не уверены в электрических схемах.
  • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие руководства по установке электропроводки.

  • Как подключить одноэлементный водонагреватель и термостат?
  • Как подключить термостат водонагревателя 120 В — неодновременный?
  • Как подключить термостат одновременного нагрева воды 120 В?
  • Как подключить термостат водонагревателя 240 В — непрерывный?
  • Как подключить термостат одновременного нагрева воды 240 В?
  • Как подключить трехфазный термостат одновременного нагрева воды?
  • Как подключить 3-фазный неодновременный термостат водонагревателя?
  • Как переключить электрический водонагреватель между 120 В и 240 В?
  • Схема лестничной электропроводки — как управлять лампой из 2-х мест?
  • Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
  • Схема подключения туннеля для управления освещением с помощью переключателей
  • Цепь больничной проводки для управления освещением с помощью переключателей
  • Цепь проводки отеля — Цепь индикатора звонка для Hotelling
  • Электрическая схема общежития и работа
  • Схема подключения Godown — схема подключения туннеля и работа
  • Схема электрических соединений системы автоматического ИБП для дома или офиса
  • Схема подключения ручного ИБП с системой переключателей.
  • Как подключить 4-контактный переключатель (NEC) или промежуточный переключатель как 3-контактный (IEC)?
  • Как подключить однополюсный однопозиционный переключатель (SPST) в качестве двухпозиционного переключателя?
  • Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве трехпозиционного переключателя?
  • Как подключить двухполюсный однопозиционный переключатель? Электропроводка ДПСТ
  • Как подключить двухполюсный двухпозиционный переключатель? Электропроводка DPDT
  • Как подключить двойной переключатель? 2-клавишный однопозиционный переключатель — IEC и NEC
  • Как подключить 3-позиционный комбинированный выключатель и заземленную розетку?
  • Как подключить двойной 3-позиционный комбинированный переключатель?
  • Еще больше руководств по установке электропроводки в жилых помещениях

Установка ручного переключателя нагрузки, часть 2 – материалы

Составьте список материалов, которые вы собираетесь использовать для установки ручного переключателя. Вам понадобится список, чтобы подать заявку на разрешение на строительство, и наличие списка ограничит возврат в магазин за дополнительными деталями при выполнении установки. Ознакомьтесь с разделом «Планирование установки ручного резервного переключателя», если вы еще этого не сделали.

Выбор переключателя

Выбор ручного переключателя зависит от нескольких факторов. Основное внимание уделяется количеству энергии, которое может обеспечить портативный генератор, и доступным розеткам на генераторе. Как правило, портативный генератор, питающий дом, имеет одну розетку на 240 вольт, рассчитанную на 50 или 30 ампер. Очень большие портативные генераторы, такие как Generac GP17500E ватт, могут иметь несколько розеток на 30 и 50 ампер. В этом случае вам может понадобиться более одного ручного переключателя для дома, чтобы в полной мере использовать мощность генератора.

Портативный генератор с ручным вводом резерва. Основы

Некоторые ручные переключатели питают только одну нагрузку. Они управляют вспомогательной панелью, которая распределяет мощность по выбранным цепям, переключая вспомогательную панель с питания от сети, подаваемой с главной сервисной панели, на мощность переносного генератора из входной коробки. Другой вариант с одинарной загрузкой — это критически важный прибор, такой как печь или кондиционер.

Другие переключатели имеют встроенную дополнительную панель. Концепция та же. Когда питание отключается, генератор подает питание через ручной переключатель на цепи, выбранные при установке.

Еще одним вариантом является ручной переключатель на входе в сервисный центр, который позволяет переносному генератору питать главный сервисный щит. Как правило, если домовладелец не является сертифицированным электриком, местные строительные отделы могут не разрешать домовладельцу устанавливать передаточный переключатель всего дома без помощи сертифицированного или лицензированного электрика.

Автоматический переключатель Значение в портативных и резервных генераторных системах

Многие портативные генераторы имеют 30-амперную или 50-амперную 120/240-вольтовую розетку или обе. Для этих розеток требуется вилка на 120/240 В на шнуре генератора для подключения к входной коробке. Рекомендуется соединить самую большую розетку генератора с впускной коробкой и безобрывным переключателем. Например, установите переключатель на 50 ампер и входную коробку, если у вашего генератора есть выход на 50 ампер, и используйте кабель генератора на 50 ампер.

  • Ручной переключатель на 50 А
  • Ручной переключатель на 30 А
  • Комплект ручного переключателя на 30 А

Автоматический выключатель безобрывного переключателя

В руководстве по установке ручного переключателя обычно указывается номинальный ток автоматического выключателя безобрывного переключателя, установленного на главной сервисной панели — обычно это двухполюсный выключатель на 240 В. Этот выключатель защищает проводку между выключателем и главной панелью от перегрузок. Номинальный ток этого выключателя соответствует допустимой нагрузке по току проводов между безобрывным переключателем и главной панелью.

A Автоматический переключатель для домашнего генератора

Размер провода автоматического переключателя

Ручной автоматический переключатель Установка в гараже рядом с панелью главного выключателя. Правила Национального электротехнического кодекса (NEC)

определяют, что провода, по которым проходит ток, должны быть защищены автоматическим выключателем, соответствующим допустимой токовой нагрузке проводов (току). но номинальный ток прерывателя никогда не должен превышать допустимую нагрузку по току провода.

Чем больше сечение провода, тем меньше сечение провода и меньше допустимая нагрузка по току.

Например, медный провод 10-го калибра может выдерживать ток до 30 ампер и должен быть защищен автоматическим выключателем на 30 ампер или меньше. Провод 12-го калибра может нести только 20 ампер. Вы можете использовать провод 10-го калибра с выключателем на 20 ампер, но никогда не используйте провод 12-го калибра с 30-амперным выключателем.



Сечение проводов от главной панели к проводке переключателей

  • 20-амперный выключатель: провод 12 калибра
  • 30-амперный выключатель: провод 10 калибра
  • 50-амперный выключатель: провод 6 калибра
  • 60-амперный выключатель: провод 6 калибра
  • 100-амперный выключатель: провод 2-го калибра

Размер провода генератора

Провода, соединяющие входную коробку с безобрывным переключателем, защищены автоматическим выключателем на генераторе и должны соответствовать тем же правилам для проводов, которые соединяют безобрывный переключатель с сервисной панелью. Автоматический выключатель также защищает генератор от перегрузок, и его размер соответствует максимальной мощности, которую генератор может выдерживать непрерывно.

FEMA рекомендует домашний резервный генератор

Размер провода генератора в зависимости от автоматического выключателя

  • 15-амперный выключатель: провод 14 калибра
  • 20-амперный выключатель: провод 12 калибра
  • 30-амперный выключатель: провод 10 калибра
  • 50-амперный выключатель: провод 6 калибра
  • 60-амперный выключатель: провод 6 калибра

Примечание: Большинство впускных коробок имеют розетку на 30 или 50 А. Провода от входной коробки к безынерционному переключателю во многом соответствуют или превышают минимальное сечение провода для выключателя на 30 или 50 ампер в зависимости от номинала розетки. Если вход рассчитан на 50 ампер, вы должны использовать провод, рассчитанный на 50 ампер. Например, даже если ваш генератор выдает менее 30 ампер, нормы безопасности и NEC по-прежнему требуют использования провода калибра 10 или большего размера для входной коробки на 30 ампер.

Примечание: 50-амперная розетка генератора будет иметь 50-амперный выключатель. Вся проводка между 50-амперной розеткой генератора и безобрывным переключателем должна быть рассчитана на 50 А и не менее, даже если нагрузка, подключенная к безобрывному переключателю, составляет менее 50 А.

Примечание. Провода ответвления подчиняются тем же правилам. Разрешенный ответвительный провод наименьшего размера — это провод калибра 14 с максимальным номиналом автоматического выключателя 15 ампер.

Как использовать портативный генератор для питания во время отключения электроэнергии

Размер провода для 240-вольтовой цепи

В США и Северной Америке 240-вольтовая цепь использует два 120-вольтовых источника питания для получения 240 вольт. Каждый провод питания может нести максимальную номинальную мощность автоматического выключателя.

Цепь питания 240 В представляет собой двойной автоматический выключатель. Двойной автоматический выключатель на 30 ампер состоит из двух выключателей, каждый из которых рассчитан на 30 ампер, соединенных вместе, поэтому при срабатывании одного из них срабатывают оба. Размер провода для цепи 240 вольт на 30 ампер составляет 10 калибров или больше, потому что каждый провод и каждый автоматический выключатель могут выдерживать ток до 30 ампер. 50 А, 240 В. Сечение провода 6 калибра или больше. Другие размеры проводов следуют тем же правилам.

Правила безопасности переносных генераторов

Кабелепровод

Кабелепровод из ПВХ прост в установке и подходит для использования в большинстве частных домов высотой менее трех этажей.

Электрические нормы ограничивают количество проводов внутри кабелепровода в зависимости от сечения провода и диаметра кабелепровода. Провода могут занимать до 30 процентов пространства внутри кабелепровода. Например: Провода между безобрывным переключателем и главным распределительным щитом могут включать четыре провода 6-го калибра, четыре провода 12-го калибра и четыре провода 15-го калибра. Минимальный размер трубы из ПВХ составляет 1 1/4 дюйма.

Для прокладки четырех проводов 10-го калибра от входной коробки к безобрывному переключателю требуется кабелепровод диаметром 3/4 дюйма, а для четырех проводов 6-го калибра требуется кабелепровод диаметром не менее 1 дюйма.

Каждая установка отличается. Обратитесь к таблицам заполнения кабелепроводов NEC в руководстве по монтажу, чтобы выбрать кабелепровод правильного размера.

Продолжить установку ручного автоматического переключателя

* Во избежание ошибок при подключении проконсультируйтесь с электриком, имеющим лицензию , прежде чем приступит к любой работе.

Обновлено 29 сентября 2020 г.

Калькулятор размера провода генератора + таблицы: какой размер провода?

Большинству генераторов требуется больших провода. Вам нужен провод, который может работать со всеми усилителями (+ с учетом 80% правила NEC), которые производит генератор. Это достаточно известный факт. Однако, какой именно размер провода нужен для генератора, найти достаточно сложно.

Использование провода слишком малого диаметра приведет к перегоранию провода или цепи. Вот почему не стоит просто выбирать ближайший провод для подключения генератора.

Если вы выберете слишком большой провод, это просто излишество. Если вы выберете слишком маленькую, провода могут перегреться и загореться.

Чтобы помочь определить, какой размер провода вам нужен, мы создали калькуляторы размеров провода генератора и таблицы для любого генератора (домашнего, резервного, переносного и т. д.). Если вы знаете, сколько ампер или ватт у вашего генератора, вы можете просто свериться с таблицей размеров проводов генератора, и вы узнаете, нужен ли вам провод 8 AWG, провод 10 AWG, провод 12 AWG и так далее.

Пример для мощности генератора: Допустим, у вас есть генератор мощностью 8000 Вт , работающий от сети 220 В. Провода какого сечения вам нужны для генератора мощностью 8000 Вт? Во-первых, вам нужно рассчитать ампер следующим образом: 8000 Вт / 220 В = 36,4 А. Затем вы должны учесть правило 80% NEC, умножив силу тока на коэффициент 1,25 следующим образом: 36,4 А × 1,25 = 45,5 А. Это означает, что вам нужен провод с силой тока не менее 45,5 А. Медный провод калибра 8 AWG имеет силу тока 50 А; это размер провода, который вам нужен для генератора мощностью 8000 Вт.

Пример для генераторных усилителей: Это проще. Допустим, у вас есть генератор на 50 ампер . Какой размер провода нужен для генератора на 50 ампер? Вы должны умножить силу тока на коэффициент 1,25 (правило 80% NEC) следующим образом: 50 А × 1,25 = 62,5 А. Это означает, что вам нужен провод с силой тока не менее 62,5 А. Медный провод калибра 6 AWG имеет силу тока 65 А; это размер провода, который вам нужен для генератора на 50 ампер.

Это только два примера. Чтобы адекватно проиллюстрировать, как работает размер провода генератора, мы сначала объясним весь расчет.

Ниже пояснений вы найдете очень полезные ресурсы, которые помогут вам правильно определить размер провода генератора:

  1. Калькулятор размера провода генератора. Вы в основном вводите мощность или ампер вашего генератора, и калькулятор (их два; один для ватт и второй для ампер) скажет вам, какой размер провода вам нужен для генератора.
  2. Таблица мощности провода генератора. В первой таблице вы найдете размеры проводов, необходимые для всех генераторов; от генератора мощностью 500 Вт до генератора мощностью 50 000 Вт.
  3. Ток проводов генератора Таблица. Во второй таблице вы найдете размеры проводов, необходимые для всех генераторов; от генератора на 10 ампер до генератора на 200 ампер. Вы можете найти все эти ресурсы далее, чтобы правильно подобрать размер провода для любого генератора.

Примечание. Если вы не нашли свой ответ, вы можете использовать раздел комментариев ниже, сообщить нам мощность или амперы вашего генератора, и мы постараемся вам помочь.

Начнем с объяснения того, как рассчитывается размер провода генератора:

Весь смысл выбора правильного размера провода генератора заключается в том, чтобы определить достаточно большой провод, который может работать со всеми усилителями. Каждый провод AWG имеет определенную силу тока; это ток (амперы), который он может безопасно нести.

Если вы можете рассчитать силу тока, вы можете свериться с таблицей силы тока здесь и проверить, какой размер провода вам нужен для вашего генератора.

Расчет мощности начинается с расчета потребляемой мощности генератора. Это уже сделано, если вы знаете, что у вас есть генератор на 50 ампер, 100 ампер и так далее. Если вы знаете только мощность генератора, вы можете рассчитать амперы.

Вот полный пошаговый расчет того, как определить размер провода для генератора:

  1. Разделите мощность генератора на напряжение, чтобы рассчитать потребляемый ток. Потребляемая мощность в амперах = мощность/напряжение . Пример: Генератор мощностью 10 000 Вт при напряжении 220 В потребляет 10 000 Вт/220 В = 45,5 ампер.
  2. Рассчитайте правило 80% NEC на , умножив потребляемый ток на 1,25 . В соответствии с Национальным электротехническим кодексом (NEC) максимальная нагрузка любого автоматического выключателя составляет 80% от номинальной мощности. Пример: Если у вас есть генератор на 50 ампер, эти 50 ампер составляют 80% (или меньше) от общей силы тока провода. Это означает, что вам нужен провод, который выдерживает на 25% больше ампер (1/0,8 = 1,25). Это мера безопасности, которая предотвращает перегрузку цепи (перегруженные провода могут загореться).
  3. Когда вы получите минимальную необходимую нагрузку, сверьтесь с таблицей допустимых токов проводов и выберите провод, который выдержит эту или более высокую нагрузку . Пример: Для генератора на 50 ампер требуется провод с силой тока не менее 62,5 А. Вы не можете использовать провод 8 AWG, потому что он имеет силу тока всего 50 А. Вам нужно будет использовать провод 6 AWG, потому что он имеет силу тока 65 А; более 62,5А.

Не волнуйтесь, если все это звучит немного сложно. Вы можете использовать два калькулятора ниже, которые делают все эти вычисления автоматически. Далее вы также найдете расчетные таблицы для различных генераторов и необходимых размеров проводов:

Калькулятор мощности сечения провода (вставьте мощность, получите мощность)

Здесь вы просто указываете мощность вашего генератора в ваттах (пример: 12 000 Вт). генератора) и калькулятор определит минимальную силу тока, которую должен иметь провод генератора:



Допустим, у вас есть генератор мощностью 12 000 Вт. Калькулятор подскажет, что вам нужен провод с силой тока не менее 68,18А. Вы просто сверяетесь с таблицей допустимой нагрузки проводов и проверяете, какой провод имеет большую допустимую нагрузку. В этом случае лучший провод для генератора мощностью 12 000 Вт — это провод 4 AWG с силой тока 85 А.

Примечание: Можно также использовать многожильные провода. Например, провод 10 AWG имеет силу тока 35 А. Два провода 10 AWG (обозначаемые как провод 10/2) имеют общую силу тока 70 А; это больше, чем минимально необходимые 68,18 А для генератора мощностью 12 000 Вт). Вот почему мы можем использовать провод 10/2 и здесь.

Следующий калькулятор предназначен для парней, которые определяют размер своих генераторов в амперах (это в основном то же самое, но с амперами):

Калькулятор ампер сечения провода (вставьте ампер, получите ампер)

Здесь вы просто вставляете размер ваш генератор в амперах (пример: генератор на 100 ампер), и калькулятор определит минимальную силу тока, которую должен иметь провод генератора:

Как мы видим, если у вас есть генератор на 100 ампер, вам понадобится провод с силой тока не менее 125А. (это составляет правило 80% NEC). Изучив таблицу токов проводов, вы видите, что провод 1 AWG имеет ток 130 А; это правильный размер провода для генератора на 100 ампер.

Вы можете поэкспериментировать с этими калькуляторами, чтобы увидеть, как изменяется минимальная мощность провода для генератора. Мы уже сделали за вас все расчеты, включая размеры проводов генератора. Вы можете проверить обе следующие таблицы, чтобы узнать, какой размер провода генератора вам нужен:

Таблица мощности провода (для генераторов мощностью 500–20 000 Вт)

Мощность генератора: Минимальная мощность: Размер провода:
500 Вт 2,84 А 24 AWG
1000 Вт 5,68 А 22AWG
1500 Вт 8,52 А 20 AWG
2000 Вт 11,36 А 18 AWG
2500 Вт 14,20 А 16 AWG
3000 Вт 17,05 Ампер 14 AWG
3500 Вт 19,89 А 14 AWG
4000 Вт 22,73 А 12 AWG
4500 Вт 25,57 А 10 AWG
5000 Вт 28,41 А 10 AWG
6000 Вт 34,09 А 10 AWG
7000 Вт 39,77 Ампер 8 AWG
8000 Вт 45,45 А 8 AWG
9000 Вт 51,14 А 6 АВГ
10 000 Вт 56,82 А 6 АВГ
11 000 Вт 62,50 А 6 АВГ
12 000 Вт 68,18 А 4 AWG
13 000 Вт 73,86 Ампер 4 AWG
14 000 Вт 79,55 А 4 AWG
15 000 Вт 85,23 А 3 AWG
16 000 Вт 90,91 А 3 AWG
18 000 Вт 102,27 А 2 AWG
20 000 Вт 113,64 А 2 AWG
25 000 Вт 142,05 Ампер 0 (1/0) AWG
30 000 Вт 170,45 А 000 (3/0) AWG
35 000 Вт 198,86 Ампер 000 (3/0) AWG
40 000 Вт 227,27 А 0000 (4/0) AWG
45 000 Вт 255,68 А 250 тыс. смил
50 000 Вт 284,09 Ампер 300 тыс.смил

Как видите, существует множество проводов, которые можно использовать для подключения генератора. Большинство проводов — провода AWG. С массивными генераторами мощностью 40 000 Вт+ вам придется использовать еще более крупные провода kcmil.

Вот те же расчеты мощности генератора в амперах:

Таблица размеров проводов в амперах (для генераторов на 5–200 А)

Ток генератора: Минимальная мощность: Размер провода:
Генератор на 5 А 6,25 А 20 AWG
Генератор на 10 А 12,50 А 18 AWG
Генератор на 15 А 18,75 А 14 AWG
Генератор на 20 А 25,00 Ампер 12 AWG
Генератор на 25 А 31,25 А 10 AWG
Генератор 30 А 37,50 А 8 AWG
Генератор на 35 А 43,75 А 8 AWG
Генератор на 40 А 50,00 Ампер 8 AWG
Генератор на 45 А 56,25 А 6 АВГ
Генератор на 50 А 62,50 А  6 AWG
Генератор на 60 А 75,00 Ампер 4 AWG
Генератор на 70 А 87,50 А 3 AWG
Генератор на 80 А 100,00 Ампер 3 AWG
Генератор на 90 А 112,50 А 2 AWG
Генератор на 100 А 125,00 Ампер 1 AWG
Генератор на 125 А 156,25 А 00 (2/0) AWG
Генератор 150 А 187,50 А 000 (3/0) AWG
Генератор на 175 А 218,75 А 0000 (4/0) AWG
Генератор на 200 А 250,00 Ампер 250 тыс. смил

С помощью этой таблицы усилителей вы можете выяснить, какой размер провода вам нужен для генератора.

Если вам нужна дополнительная помощь в выборе размера генератора, вы можете проверить, какой размер генератора вам нужен здесь. Вы также можете ознакомиться со списком самых тихих генераторов на рынке здесь; с домашними генераторами людей в основном беспокоит высокий уровень шума (что понятно).

Если вы имеете в виду конкретный генератор, вы можете воспользоваться комментариями ниже, и мы постараемся помочь вам с проводкой генератора.

Спасибо.

Содержание

Провод генератора Generac 24 кВт / продается отдельно (медный) – Ziller Electric

— Завершить рекламный блок —>

В наличии

$ 9,53

НАЧИНАЯ ОТ 13,03 ДОЛЛАРОВ США ЦЕНА ЗА ФУТ УМЕНЬШАЕТСЯ ПО мере увеличения длины. ВЫБЕРИТЕ ДЛИНУ, ЧТОБЫ УВИДЕТЬ ОБЩУЮ ЦЕНУ ПОСТАВКИ

Этот многожильный кабель включает в себя следующие многожильные медные жилы: три #3AWG — одна #8AWG — шесть #18AWG выключатель. Мы рекомендуем вам измерить линейное расстояние между генератором и безобрывным переключателем. Точный путь, по которому будет проложен провод. Добавьте 5 футов длины для соединений внутри генератора и безобрывного переключателя.

NEC 2017 года позволяет устанавливать этот провод без кабелепровода или гибкого канала, если он не подвергается физическому повреждению. Перед установкой проконсультируйтесь с уполномоченным органом.

Продажа проводной проводки является окончательной, и возврат не будет принята

250 ‘Заказы недоступны до дальнейшего уведомления

Дополнительные 75,00 долл.

Генератор 17 кВт — 24 кВт Generac Generator Generator Wire /Technial Spects :

Нажмите здесь, чтобы увидеть лист спецификации

Внешний диаметр проволоки. ТИП КАБЕЛЯ ПИТАНИЯ И УПРАВЛЕНИЯ TC-ER-JP 3 AWG (26,7 мм2) 3/C + 8 AWG (8,37 мм2)
1/C ЗАЗЕМЛЕНИЕ THWN CONDS & 18 AWG (0,82 мм2) 6/C TFFN CONDS 600V 75C DRY/75C WET OIL RES I
СОПРОТИВЛЕНИЕ СОЛНЕЧНОМУ СВЕТУ ПРЯМОЕ ЗАГЛУШЕНИЕ БАЛКА PULL GENERAC P/N 1722 «последовательный отснятый материал»

Компоненты A: (3) — #3 AWG, класс C, многожильные, мягкотянутые, оголенные медные проводники с 40 мил (1,02 мм), термостойкими и влагостойкими, поливинилхлоридной (ПВХ) изоляцией и оболочкой с 6 мил ( 0,15 мм) нейлона, нанесенного непосредственно на поверхность изоляции. B: (6) — Многожильные, мягкотянутые, оголенные медные проводники № 18 AWG класса K с тепло- и влагостойкой изоляцией из поливинилхлорида (ПВХ) толщиной 15 мил (0,38 мм) и с нейлоновой оболочкой толщиной 4 мил (0,10 мм) непосредственно на поверхность изоляции. C: (1) — Многожильный, мягкотянутый, оголенный медный заземляющий провод № 8 AWG класса C с тепло- и влагостойкой изоляцией из поливинилхлорида (ПВХ) толщиной 0,76 мм (0,76 мм) и нейлоновой оболочкой толщиной 5 мил (0,13 мм) наносится непосредственно на поверхность изоляции D: майларовая связующая лента. E: тепло- и влагостойкая оболочка из поливинилхлорида (ПВХ) толщиной 80 мил (2,03 мм). Распечатать легенду (UL) E60544 ЛОТОК ПИТАНИЯ И УПРАВЛЕНИЯ ТИП КАБЕЛЯ TC-ER-JP 3 AWG (26,7 мм2) 3/C + 8 AWG (8,37 мм2) 1/C ЗАЗЕМЛЕНИЕ THWN CONDS & 18 AWG (0,82 мм2) 6/C TFFN CONDS 600V 75C СУХОЙ/75C ВЛАЖНЫЙ МАСЛОСТОЙКОСТЬ I СТОЙКОСТЬ К СОЛНЕЧНОМУ СВЕТУ ПРЯМОЕ ЗАГЛУШЕНИЕ БАЛКА НАТЯЖНАЯ GENERAC P/N TCERJP1722-250 «последовательный отснятый материал»

Электрические/оптические характеристики Напряжение: 600 В Технические характеристики Проводники: ASTM B 3, ASTM B 8, ASTM B174 Изоляция: ICEA S-95-658 (NEMA WC 70), ICEA S-73-532 (NEMA WC 57), UL 83 для проводов типа THWN Оболочка: ICEA S-95-658 (NEMA WC 70), ICEA S-73-532 (NEMA WC 57), UL 1277. в местах при температуре 75 °C в сухом состоянии и 75 °C во влажном состоянии. Кабель подходит для использования в кабельных лотках, воздушных или прямых установках под землей.

, связанные с генераторными моделями: 7226, 7228, 7209, 7210, 70381, 70391, 7042, 7043,

Описание

Начиная с 13,03 доллара. Цена на ногу уменьшается в соответствии с увеличением длины. ВЫБЕРИТЕ ДЛИНУ, ЧТОБЫ УВИДЕТЬ ОБЩУЮ ЦЕНУ ПОСТАВКИ

Этот многожильный кабель включает следующие многожильные медные жилы: три #3AWG — одна #8AWG — шесть #18AWG

необходимо подключить ваш генератор к безобрывному переключателю. Мы рекомендуем вам измерить линейное расстояние между генератором и безобрывным переключателем. Точный путь, по которому будет проложен провод. Добавьте 5 футов длины для соединений внутри генератора и безобрывного переключателя.

NEC 2017 года позволяет устанавливать этот провод без кабелепровода или гибкого канала, если он не подвергается физическому повреждению. Перед установкой проконсультируйтесь с уполномоченным органом.

Продажа проводной проводки является окончательной, и возврат не будет принята

250 ‘Заказы недоступны до дальнейшего уведомления

Дополнительные 75,00 долл.

Генератор 17 кВт — 24 кВт Generac Generator Generator Wire /Technial Spects :

Нажмите здесь, чтобы увидеть лист спецификации

Внешний диаметр проволоки. ТИП КАБЕЛЯ ПИТАНИЯ И УПРАВЛЕНИЯ TC-ER-JP 3 AWG (26,7 мм2) 3/C + 8 AWG (8,37 мм2)
1/C ЗАЗЕМЛЕНИЕ THWN CONDS & 18 AWG (0,82 мм2) 6/C TFFN CONDS 600V 75C DRY/75C WET OIL RES I
СОПРОТИВЛЕНИЕ СОЛНЕЧНОМУ СВЕТУ ПРЯМОЕ ЗАГЛУШЕНИЕ БАЛКА PULL GENERAC P/N 1722 «последовательный отснятый материал»

Компоненты A: (3) — #3 AWG, класс C, многожильные, мягкотянутые, оголенные медные проводники с 40 мил (1,02 мм), термостойкими и влагостойкими, поливинилхлоридной (ПВХ) изоляцией и оболочкой с 6 мил ( 0,15 мм) нейлона, нанесенного непосредственно на поверхность изоляции. B: (6) — Многожильные, мягкотянутые, оголенные медные проводники № 18 AWG класса K с тепло- и влагостойкой изоляцией из поливинилхлорида (ПВХ) толщиной 15 мил (0,38 мм) и с нейлоновой оболочкой толщиной 4 мил (0,10 мм) непосредственно на поверхность изоляции. C: (1) — Многожильный, мягкотянутый, оголенный медный заземляющий провод № 8 AWG класса C с тепло- и влагостойкой изоляцией из поливинилхлорида (ПВХ) толщиной 0,76 мм (0,76 мм) и нейлоновой оболочкой толщиной 5 мил (0,13 мм) наносится непосредственно на поверхность изоляции D: майларовая связующая лента. E: тепло- и влагостойкая оболочка из поливинилхлорида (ПВХ) толщиной 80 мил (2,03 мм). Распечатать легенду (UL) E60544 ЛОТОК ПИТАНИЯ И УПРАВЛЕНИЯ ТИП КАБЕЛЯ TC-ER-JP 3 AWG (26,7 мм2) 3/C + 8 AWG (8,37 мм2) 1/C ЗАЗЕМЛЕНИЕ THWN CONDS & 18 AWG (0,82 мм2) 6/C TFFN CONDS 600V 75C СУХОЙ/75C ВЛАЖНЫЙ МАСЛОСТОЙКОСТЬ I СТОЙКОСТЬ К СОЛНЕЧНОМУ СВЕТУ ПРЯМОЕ ЗАГЛУШЕНИЕ БАЛКА НАТЯЖНАЯ GENERAC P/N TCERJP1722-250 «последовательный отснятый материал»

Электрические/оптические характеристики Напряжение: 600 В Технические характеристики Проводники: ASTM B 3, ASTM B 8, ASTM B174 Изоляция: ICEA S-95-658 (NEMA WC 70), ICEA S-73-532 (NEMA WC 57), UL 83 для проводов типа THWN Оболочка: ICEA S-95-658 (NEMA WC 70), ICEA S-73-532 (NEMA WC 57), UL 1277. в местах при температуре 75 °C в сухом состоянии и 75 °C во влажном состоянии. Кабель подходит для использования в кабельных лотках, воздушных или прямых установках под землей.

Ассоциируется с моделями генераторов: 7226, 7228, 7209, 7210, 70381, 70391, 7042, 7043,

Как заземлить портативный генератор Это означает, что вы можете взять домашний комфорт с собой в поход, электрифицировать мероприятия на открытом воздухе, электроинструменты на удаленной рабочей площадке и многое другое.

Хотя портативные генераторы относительно безопасны по сравнению с другими инструментами с электроприводом, все же есть некоторые важные соображения безопасности, которые следует учитывать, если вы хотите заземлить генератор. Одним из наиболее важных из них является определение необходимости заземления вашего генератора и понимание того, как это сделать.

Не все портативные генераторы нуждаются в заземлении, а некоторые могут нуждаться в заземлении только в определенных обстоятельствах. В этой статье мы расскажем, что такое заземление, как узнать, нужно ли вам заземлить портативный генератор, и объясним, как сделать это безопасно .

Понимание электрического заземления

Когда электричество проходит по набору проводов, оно всегда стремится рассеивать энергию, возвращаясь в землю. В обычной электрической системе, такой как ваш генератор, электричество течет по «горячим» проводам к ряду нейтральных проводов.

Но если что-то случится с этой обычной электрической цепью, электричество будет течь по пути наименьшего сопротивления . Если ваш генератор не заземлен, этот путь наименьшего сопротивления может позволить электричеству течь в местах, где его быть не должно, что может привести к поражению электрическим током, возникновению пожара или вызвать другие опасные ситуации.

Заземление обеспечивает резервный путь с наименьшим сопротивлением для прохождения электричества . Термин заземление используется потому, что во многих электрических системах этот резервный путь ведет прямо в землю, где он может представлять относительно небольшой риск.

Вам нужно заземлить портативный генератор?

Все переносные генераторы должны быть заземлены в целях безопасности . Но нужно ли вам делать что-то особенное для заземления вашего генератора, зависит от того, как он был спроектирован.

Большинство современных портативных генераторов сконструированы таким образом, что металлический каркас вокруг генератора действует как путь наименьшего электрического сопротивления . В этом случае двигатель, топливный бак и корпус генератора соединены с рамой, так что любое электричество, протекающее через генератор вне проводки, заземляется рамой.

Самый простой способ узнать, нуждается ли ваш генератор в заземлении, — обратиться к руководству пользователя . Производитель должен предоставить очень четкие инструкции о том, нужно ли заземлять генератор.

Если у вас нет инструкции или она непонятна, вы также можете проверить конструкцию вашего генератора. Если переключатель генератора дает вам возможность передавать ток на нейтральный заземляющий проводник, компоненты вашего генератора состоят из отдельной системы. Это означает, что вам необходимо подключить генератор к отдельному заземляющему стержню .

Как заземлить портативный генератор

Если вы обнаружите, что вам необходимо заземлить портативный генератор, вам потребуется подключить передаточный переключатель вашего генератора к заземляющему стержню.

Инструменты и оборудование для заземления генератора

Для заземления генератора вам потребуется следующее оборудование:

  • Медный заземляющий стержень любой электрический ток может быть безопасно рассеян. Для большинства портативных генераторов вам понадобится медный стержень длиной не менее четырех футов, хотя более длинный стержень может упростить его погружение глубже в землю.
  • Медный заземляющий провод . Медный заземляющий провод будет использоваться для соединения заземляющего болта вашего генератора с заземляющим стержнем. Количество проволоки, которое вам нужно, будет зависеть от расстояния между вашим генератором и закопанным стержнем. Обязательно запаситесь дополнительной проволокой, так как это облегчит забивание удилища в землю.
  • Инструмент для зачистки проводов, плоскогубцы и гаечный ключ . Эти инструменты будут использоваться для снятия изоляции с медного заземляющего провода и его подключения к заземляющему стержню и заземляющему болту вашего генератора.
  • Молоток или молоток . Вам понадобится тяжелый тупой предмет, чтобы забить медный заземляющий провод в землю. В зависимости от местности также может пригодиться лопата или шип.

Шаг 1: Забейте медный заземляющий стержень молотком

Медный стержень следует забить в землю или закопать на глубину не менее 8 футов ) . Такая глубина гарантирует, что любой электрический разряд от заземляющего стержня не приведет к поражению электрическим током людей, стоящих на поверхности. Если вы находитесь в каменистой или труднопроходимой местности, удилище можно забивать под углом до 45 градусов.

Шаг 2: Подсоедините медный провод к заземляющему стержню

Используйте инструменты для зачистки проводов , чтобы снять от шести до 12 дюймов изоляции с одного конца медного провода . Затем оберните его вокруг верхней части заземляющего стержня, используя плоскогубцы, чтобы убедиться, что он плотно обмотан вокруг стержня.

Шаг 3. Подсоедините генератор к заземляющему стержню

Вы можете подключить генератор к заземляющему стержню, используя другой конец медного провода. При этом генератор должен быть выключен .

Найдите болт заземления на генераторе и слегка ослабьте гайку. Зачистите конец медного провода на один-два дюйма, а затем оберните его вокруг заземляющего болта плоскогубцами . Когда закончите, затяните гайку, чтобы убедиться, что провод остается на месте.

Нужно ли заземлять портативный генератор?

Большинство современных генераторов спроектированы как единая система, так что рама служит для заземления генератора. Но если вы обнаружите, что вашему генератору требуется внешнее заземление, его правильное заземление является чрезвычайно важной частью безопасной эксплуатации генератора .

Заземление портативного генератора может быть быстрым и простым, если у вас под рукой есть нужные инструменты. После заземления вы можете эксплуатировать генератор, не беспокоясь о возможном поражении электрическим током в случае сбоя в электросети.

Электричество — ARK: Survival Evolved Wiki

в: Игровая механика, Электричество, Гайды

Английский

Посмотреть источник

Простая демонстрация работы электричества в ARK. Кабели рядом с активированным генератором светятся желтым цветом и передают питание на розетки. Объекты, требующие электричества рядом с розеткой, автоматически подключатся к ней.

Электричество в ARK: Survival Evolved можно использовать начиная с 49-го уровня с помощью электрического генератора и бензина. И, в исключительных случаях, Генератор Тек с Элементом или Осколками Элемента, победив боссов, см. Генератор Тек для получения дополнительной информации.

Содержание

  • 1 Преимущества
  • 2 Корпус
  • 3 подсказки
    • 3.1 Местоположение
    • 3.2 Кабельная система
    • 3.3 Коммунальные услуги
    • 3.4 Освещение
  • 4 Предметы, требующие электричества
  • 5 Видеоруководство
  • 6 Примечания

Преимущества

Электричество — важная часть поздней игры ARK, и это то, о чем мечтает каждый. Brighter Lights, холодильник, чтобы ваша еда не гнила, кондиционер, чтобы сделать дом красивым и прохладным в жару или создать уют в холод.

Здание

Необходимые строительные материалы:

  • Электрическая розетка
  •  Электрический генератор
  • Электрические кабели:
    •  Прямой электрический кабель
    •  Вертикальный электрический кабель
    •  Пересечение электрического кабеля
    •  Наклонный электрический кабель
    •  Гибкий электрический кабель

Советы

Расположение

Если у вас есть электрический генератор, разместите его в просторном месте, где достаточно места для других ваших коммунальных услуг. Убедитесь, что вы спрятали его, чтобы никто не сломал его в рейде.

Кабельная система

В большинстве случаев первым кабелем, идущим от электрического генератора, должен быть вертикальный электрический кабель (может быть прямым электрическим кабелем). Затем этот кабель может стать чем угодно: электрической розеткой, перекрестком электрического кабеля или просто еще одним прямым кабелем, но на самом деле кабельная разводка для каждого человека будет различаться в зависимости от базовой конструкции.

  • Единственный способ изменить направление — подключить кабель другого типа. То есть, например. по прямому кабелю можно идти вертикально вверх и вниз, под углом 45° или под углом 9°, или использовать перекресток для перехода 90° на том же уровне. Кроме того, вертикальный кабель, к сожалению, значительно длиннее одной высоты стены. Чтобы ваши кабели в земле и в стенах были как можно лучше скрыты, не начинайте с генератора, а прокладывайте перекресток прямо (не по диагонали) в фундамент (или потолок) так, чтобы концы кабелей были по краям. фундамента. Недостатком является то, что теперь вы можете защелкнуть генератор только на концах кабеля и, возможно, не там, где он оптимально использует пространство. Если вы не видите или не помните, где заканчиваются ваши кабели, притворитесь, что размещаете вертикальный или наклонный кабель и смотрите, где он защелкивается.
  • Поскольку прокладка кабелей очень похожа на гидротехнические сооружения, легко поддерживать простоту и прямоту. Это означает, что вам не нужны причудливые углы, проходящие через базу. Самая простая форма питания — это проложить кабели по стенам вашей базы и сделать квадрат вокруг центра базы. Это обеспечивает охват всех углов базы, а также достаточный диапазон в центре базы.
  • Другая форма кабеля называется «рыбьей костью». Это просто прокладка прямого кабеля через середину основания с разветвителей каждый второй кабель. Этот метод обеспечивает больший охват центра базы и требует большего вмешательства, чтобы получить надлежащий охват дальних границ базы.
  • Сеть может быть эффективным методом работы с кабелями. Для этого вы должны провести отвод от первого вертикального кабеля, чтобы выйти из генератора следующим образом:
    • От розетки вы хотите разместить разветвитель с двумя прямыми электрическими кабелями, идущими слева, справа и спереди (убедитесь, что в каждом направлении идут два прямых кабеля, а не по одному). После этого вы разместите разветвителей на «прямых тросах» разветвленных влево и вправо так:
    • Теперь вам нужно проложить пути вперед, чтобы покрыть территорию вашей базы. Здесь процесс становится ситуативным. У некоторых людей может быть небольшая база, и поэтому у них будет только один или два прямых кабеля, ответвляющихся от их пути. Люди с большими основаниями будут иметь от четырех до пяти прямых кабелей, сбегающих с их дорожек.
  • Независимо от того, насколько они длинные или маленькие, важно проложить несколько розеток по всей кабельной сети, чтобы подключить к ним ваши инженерные сети.
  • Таймер износа электрических проводов 8 дней.

Коммунальные услуги

На сегодняшний день наилучшей установкой для ваших коммунальных услуг является размещение квадратных объектов, таких как холодильники и кондиционеры, перпендикулярно стенам основания или ближе к центру, чтобы максимально увеличить пространство и обеспечить легкое питание от вашей кабельной системы. . Ассортимент розеток составляет четыре основания, что оставляет дополнительное пространство для будущего планирования или ошибок. После установки от розетки будет протянут тонкий серый провод к машине, а на HUD машины будет отображаться «не запитан» или «запитан» в зависимости от состояния вашего генератора.

Освещение

В настоящее время в игре есть два типа ламп: фонарный столб и всенаправленные фонарные столбы. Фонарные столбы обеспечивают свет только в определенном направлении и хорошо используются только при освещении определенного объекта. Всенаправленные фонарные столбы освещают площадь и идеально подходят для освещения оснований и темных участков.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
