Основные разъемы для подключения вентиляторов на материнской плате

При сборке компьютера важно правильно подключить все компоненты системы охлаждения. Современные материнские платы обычно имеют несколько специализированных разъемов для вентиляторов:

• CPU_FAN — основной 4-pin разъем для кулера процессора
• CPU_OPT — дополнительный разъем для второго вентилятора процессорного кулера
• SYS_FAN / CHA_FAN — разъемы для корпусных вентиляторов (обычно 3-4 шт)
• PUMP_FAN — специальный разъем для помпы системы жидкостного охлаждения

Разъемы могут быть 3-pin или 4-pin. 4-контактные обеспечивают управление скоростью по технологии PWM. К ним также можно подключать 3-pin вентиляторы, но без возможности регулировки оборотов.

Куда подключать кулер процессора

Вентилятор процессорного кулера всегда следует подключать к разъему CPU_FAN на материнской плате. Это основной разъем, который отвечает за охлаждение ЦП. Если к нему ничего не подключено, компьютер может не запуститься или выключиться при перегреве.

Если у процессорного кулера два вентилятора, второй можно подключить к CPU_OPT. Это позволит настроить для них разные кривые вращения в BIOS. Альтернативный вариант — использовать Y-образный сплиттер и подключить оба вентилятора к CPU_FAN.

Подключение корпусных вентиляторов

Корпусные вентиляторы подключаются к разъемам SYS_FAN или CHA_FAN на материнской плате. Количество таких разъемов зависит от модели платы, обычно их 2-4 штуки. Если вентиляторов больше, чем разъемов, можно использовать разветвители или подключить часть напрямую к блоку питания через Molex.

При подключении важно соблюдать правильное направление воздушного потока — передние вентиляторы должны работать на вдув, задние на выдув. Это обеспечит оптимальную циркуляцию воздуха в корпусе.

Подключение помпы СВО

Современные материнские платы часто имеют специальный разъем PUMP_FAN для подключения помпы системы жидкостного охлаждения. Он обеспечивает постоянную максимальную скорость работы помпы. Если такого разъема нет, помпу можно подключить к любому свободному SYS_FAN, установив для него в BIOS фиксированную скорость 100%.

Вентиляторы радиатора СВО подключаются как обычные корпусные вентиляторы — к разъемам SYS_FAN или через сплиттер. Некоторые модели СВО имеют собственный контроллер для управления вентиляторами.

Сколько вентиляторов можно подключить к материнской плате

Количество подключаемых вентиляторов ограничено числом соответствующих разъемов на материнской плате. Обычно это 3-8 штук в зависимости от модели. Однако есть способы увеличить это количество:

• Использование сплиттеров для подключения 2-3 вентиляторов к одному разъему
• Подключение через Molex/SATA напрямую к блоку питания
• Применение внешних контроллеров вентиляторов

При использовании сплиттеров важно не превышать максимальный ток разъема на материнской плате — обычно это 1А. Подключение более 3 вентиляторов к одному разъему не рекомендуется.

Как проверить работу подключенных кулеров

После подключения всех вентиляторов рекомендуется проверить их работоспособность:

1. Визуально убедиться, что все вентиляторы вращаются при запуске ПК
2. Проверить скорость вращения в BIOS или специальных утилитах
3. Прослушать на предмет посторонних шумов или вибраций
4. Проконтролировать температуры компонентов под нагрузкой

Если какой-то вентилятор не работает, проверьте правильность и надежность его подключения. При необходимости настройте кривые вращения в BIOS для оптимального баланса охлаждения и шума.

Типичные ошибки при подключении вентиляторов

При установке системы охлаждения компьютера следует избегать следующих распространенных ошибок:

• Неправильное направление воздушного потока корпусных вентиляторов
• Подключение кулера процессора не к разъему CPU_FAN
• Превышение нагрузки на разъем при использовании сплиттеров
• Неверная настройка кривых вращения в BIOS
• Отсутствие контроля температур после сборки системы

Внимательность при подключении и настройке вентиляторов поможет обеспечить эффективное и тихое охлаждение компьютера.

Часто задаваемые вопросы о подключении вентиляторов

Можно ли подключить 4-pin вентилятор к 3-pin разъему?

Да, 4-pin вентилятор будет работать при подключении к 3-pin разъему. Однако в этом случае не будет доступно PWM-управление скоростью — вентилятор будет вращаться на полных оборотах или регулироваться изменением напряжения.

Обязательно ли использовать все разъемы для вентиляторов на материнской плате?

Нет, использовать все доступные разъемы не обязательно. Количество и расположение вентиляторов зависит от конфигурации системы и требований к охлаждению. Главное — обеспечить достаточный воздушный поток через корпус и эффективное охлаждение ключевых компонентов.

Как понять, что помпа СВО работает корректно?

Работу помпы СВО можно проверить несколькими способами:

• Почувствовать вибрацию при прикосновении к помпе
• Проверить скорость вращения в BIOS или утилитах мониторинга
• Оценить температуру процессора под нагрузкой
• Прислушаться к звуку работающей помпы (обычно негромкое жужжание)

Если есть сомнения в работе помпы, рекомендуется обратиться в сервисный центр для диагностики системы охлаждения.

Как правильно установить вентиляторы в корпусе компьютера

Устройство компьютера довольно сложное – он состоит из множества блоков, каждый из которых выделяет много тепла. Перегрев любого из них может привести в лучшем случае к неправильной работе и аварийному выключению компьютера, в худшем – к выходу из строя. Особенно сильно нагреваются процессор, видеокарта, микросхемы северного и южного моста на материнской плате. Но и прочие узлы также греются – например, винчестер при активной работе нагревается весьма ощутимо. Поэтому компьютер нуждается в охлаждении.

Порядок установки вентиляторов в корпус компьютера.

Типичное воздушное охлаждение для компьютера

Самая распространённая и дешёвая система охлаждения, применяемая в компьютерах – воздушная, которая работает с помощью специальных вентиляторов. Для лучшего отвода тепла и увеличения теплоотводящей поверхности на самые важные детали ставят металлические радиаторы. Они отводят немало тепла, но площадь их ограничена, поэтому дополнительно используются вентиляторы. Например, он есть на главном процессоре, помимо радиатора, так как это одна из самых важных и самых горячих микросхем. Для лучшего эффекта в системный блок должен быть установлен хотя бы один дополнительный кулер, который будет создавать постоянную циркуляцию воздуха и выводить горячий наружу. В большинстве компьютеров, особенно в минимальной конфигурации – так называемом офисном варианте, никакого дополнительного охлаждения не устанавливают. Однако в таких моделях всё равно есть один кулер – в блоке питания, который расположен в верхней части компьютера. Тёплый воздух, поднимаясь вверх от материнской платы и дополнительных устройств, с его помощью выдувается наружу. Но эта конструкция имеет недостатки:

• Весь теплый воздух идёт через блок питания, который и сам не слабо греется, отчего его детали перегреваются ещё быстрее. Поэтому он в таком случае выходит из строя чаще всего.
• В корпусе компьютера создаётся пониженное давление, и для выравнивания его воздух поступает внутрь откуда попало – через все щели. Поэтому внутри быстро скапливается множество пыли, ещё больше ухудшающей отвод тепла.
• Создаваемый поток не особо стабильный, опять же, из-за притока его со всех возможных отверстий. Создаются ненужные и вредные завихрения, сильно снижающие эффективность всей системы.
• Воздушный поток не очень сильный, для низко расположенных устройств, например, видеокарты, явно недостаточный. Из-за видеокарта может перегреваться, особенно, если имеет просто радиатор, без активного кулера.

Поэтому требуется установка дополнительных кулеров в системном блоке. Стоят они недорого и поставить их можно самостоятельно.

Как можно установить вентиляторы в корпус компьютера

Установка кулеров в системном блоке производится по разным схемам. Перед началом работы с ними нужно обязательно ознакомиться, так как неправильное расположение этих узлов может принести еще больше вреда, чем их отсутствие. Обычно на материнской плате имеется пара разъёмов для охлаждения. Их можно задействовать оба или только один. Схемы установки вентиляторов в корпусе компьютера тогда будут такими:

1. На задней стенке вверху, напротив процессора.
2. На передней стенке.
3. Использование двух вентиляторов – переднего и заднего. Это комбинация первых двух вариантов.

Можно выбрать любой из этих вариантов, но самый предпочтительный – последний. Заметим, что использование только одного кулера так или иначе нарушает воздушный баланс в замкнутой системе. Поэтому рассмотрим каждый вариант по отдельности.

Расположение на задней стенке

Установленный сзади вентилятор должен работать на выдув, то есть выводить теплый воздух наружу. При этом тёплый воздушный поток уже не идёт сквозь блок питания и не вызывает его перегрева. К тому же, улучшается охлаждение процессора. Этот вариант имеет недостаток – в корпусе создаётся разрежённость, и приток воздуха через всевозможные отверстия в корпусе приносит с собой много пыли. Однако применение такой схемы всё равно заметно улучшает ситуацию.

Расположение на передней стенке

Этот вентилятор должен располагаться в нижней части, желательно напротив винчестера, и работать на вдув. Он не только непосредственно охлаждает винчестер, но и способствует выравниванию давления внутри корпуса. Поток естественным путем идёт снизу-вверх, обтекая все важные узлы и нагретым выдувается сверху наружу.

Двойной вариант

Установка пары вентиляторов в корпус компьютера – лучший вариант. Один из них должен стоять под блоком питания на задней стенке и работать на выдув. Второй – фронтальный, устанавливается на передней стенке, и работает на вдув. Это самое правильное расположение кулеров в системном блоке, так как создаёт хороший воздушный поток мимо всех узлов. Большой плюс — баланс внутреннего давления не позволяет скапливаться пыли внутри корпуса. Но всё будет работать отлично лишь при соблюдении пары правил:

• Размер вентиляторов лучше выбирать максимальным для места установки – если туда можно установить 140-миллиметровую модель, то ставьте её, иначе остановитесь на 120-миллиметровом варианте.
• Нужно контролировать, куда должен дуть вентилятор в корпусе компьютера. Передний – на вдув, задний – на выдув. Иначе внутреннее давление и циркуляция воздуха нарушатся, и в результате будет больше вреда, чем пользы.

Основные ошибки при установке охлаждения

Важно знать, как правильно поставить кулеры в системном блоке. Неправильно работающая система охлаждения может быть неэффективной, или, наоборот, создавать условия для быстрого перегрева. Самое главное здесь – в какую сторону дует кулер корпуса.

• Установлен лишь задний вентилятор, работающий на «вдув». При этом выходящий из блока питания теплый воздух тут же подаётся снова внутрь и движется по тому же кругу наружу. В нижней части корпуса циркуляции вообще не создаётся, и там всё нагревается.
• Установлен только передний вентилятор, который работает на «выдув». Так в корпусе будет создаваться пониженное давление, и быстро накопится очень много пыли. Отвод тепла не будет происходить, поэтому всё будет перегреваться, и компьютер постоянно будет держать кулеры на максимальных оборотах, так что ещё и шум будет намного больше.
• Задний кулер вдувает воздух, а передний – выдувает. Это ненормально хотя бы потому, что тёплый воздух поднимается вверх, и его поток нельзя эффективно направить вниз. Поэтому эффект будет таким же, как в предыдущем пункте.
• Оба кулера вдувают внутрь. В корпусе создаётся избыточное давление, вентиляторы работают на износ, а пользы, естественно, нет.
• Оба кулера выдувают. Это самая опасная ситуация, так как в корпусе создаётся пониженное давление, нарушается циркуляция воздуха, и все компоненты компьютера очень быстро перегреваются.

Как видите, очень важно, какой стороной установлен кулер. Стоит его перевернуть, и он начнёт дуть не в ту сторону. Поэтому это всегда надо проверять. Правильная установка вентиляторов в корпус ПК – верхний задний должен выдувать воздух, а нижний передний – вдувать. Тогда циркуляция его будет естественной и правильной, а система охлаждения будет работать максимально эффективно.

Подключение кулеров

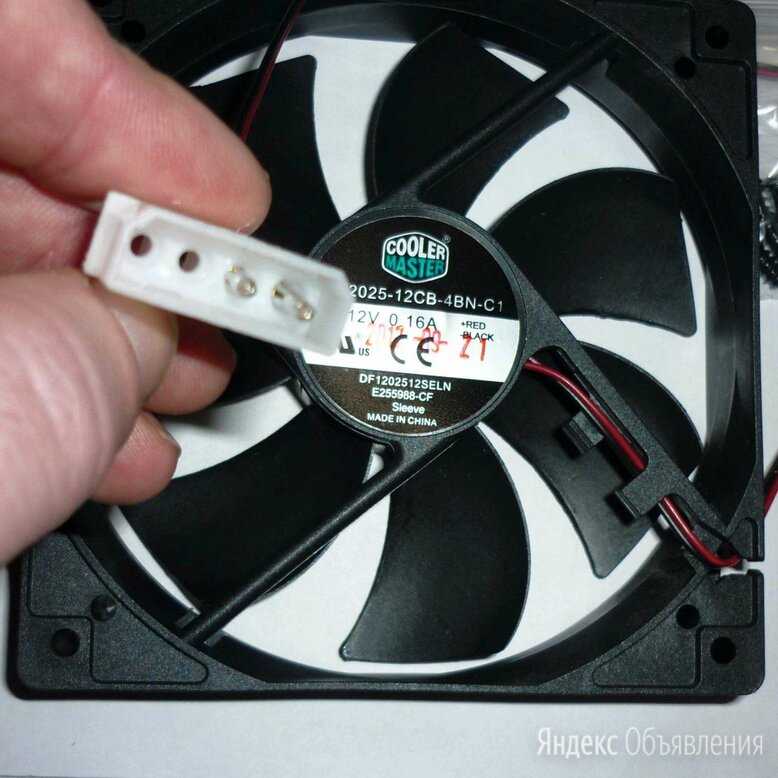

Все кулеры продаются с готовым разъёмом, который нужно всего лишь подключить к такому же на материнской плате. Их может быть, как один, так и несколько. Один из них обычно располагается около разъёма, к которому подключен кулер процессора. Остальные могут находиться на краю материнской платы. Это сделано для удобства подключения заднего и переднего кулера.

Опознать эти разъёмы можно по размеру, соответствующему разъёму на самом купленном кулере, так и по надписи «Fan» рядом с ними.

ВНИМАНИЕ. Подключать кулеры к материнской плате нужно при выключенном питании компьютера. Отключать также!

Перед креплением на корпусе можно сначала подключить их к разъёмам на плате, включить компьютер, и посмотреть, какой стороной их повернуть, чтобы они работали в правильном направлении. После этого нужно выключить компьютер и закрепить кулеры в нужных местах с помощью идущих в комплекте винтов. Если имеются и силиконовые амортизаторы, то их тоже полезно использовать для снижения уровня шума.

Теперь вы знаете, как правильно установить кулеры охлаждения в системном блоке. Если вы устанавливали их сами, проверьте их работу. Если только собираетесь этим заняться, сделаете всё грамотно сразу.

Как и куда подключить вентиляторы на материнской плате

Вентиляторы в ПК. Нельзя иметь слишком много, нельзя иметь слишком мало. Будучи тем, что выполняет относительно простую задачу по перемещению воздуха из одного места в другое, у любого вентилятора есть некоторые сложные особенности.

И одна из других «причуд» вентиляторов – выяснить, куда их подключить – к материнской плате или куда-то ещё.

С таким количеством различных возможных мест, к которым вы можете подключить свой вентилятор, где именно вы должны подключить все свои вентиляторы, чтобы ваш компьютер не перегревался?

Посмотрим:

Где подключить все вентиляторы ПК

Место, к которому вы подключаете любой стандартный потребительский вентилятор, – это один из множества 3- или 4-контактных разъёмов вентилятора на материнской плате.

Ваша материнская плата, скорее всего, будет иметь как минимум два или три таких разъёма.

Любой из них может и будет прекрасно питать вентилятор.

Метка разъёма для подключения вентилятора к вашей материнской плате обычно заканчивается на _FAN, за которым следует номер.

Причина, по которой они помечены по-разному, заключается в том, что к определенным вентиляторам и компонентам, связанным с охлаждением, предъявляются разные требования.

Например, корпусному вентилятору не требуется столько энергии для работы, поэтому он не имеет такой большой силы тока или мощности по сравнению с коннектором вентилятора ЦП или коннектором вентилятора насоса.

Таким образом, даже если вы можете подключить вентилятор к любому 3- или 4-контактному разъёму, лучше всего подключать вентиляторы к назначенным разъёмам, а все остальное, что вам нужно, к их собственным разъёмам, например «PUMP_FAN1», если они имеют свои собственные разъёмы, но не все материнские платы имеют такие специальные разъёмы.

Это особенно верно для разъёмов CPU_FAN и CPU_OPT.

Вы должны всегда подключать любые вентиляторы, связанные с охлаждением вашего процессора, сначала только к CPU_FAN, а затем, по желанию, к CPU_OPT.

CPU_FAN отвечает за то, чтобы ваш ЦП не сгорел, а ПК фактически загружался. Прежде всего, он следит за тем, чтобы процессор охлаждал хотя бы один вентилятор, а затем пытается динамически изменять скорость вращения вентиляторов, подключенных к нему, чтобы поддерживать охлаждение процессора.

Если он не может этого сделать или к нему ничего не подключено, он выключит компьютер и не позволит ему загрузиться без предупреждения. Поэтому очень важно, чтобы к нему всегда был подключен вентилятор, охлаждающий ваш процессор.

CPU_OPT аналогичен CPU_FAN, но не выключает компьютер. Его используют, если у вас больше вентиляторов, чем может обработать CPU_FAN.

Убрав эти вопросы с пути, давайте посмотрим куда вы должны подключить вентиляторы.

Подключение вентилятора процессорного кулера

Большинство, если не все вентиляторы, отвечающие за охлаждение вашего процессора, независимо от того, используете ли вы воздушный кулер, жидкостный кулер, подключаете все свои вентиляторы через концентратор и т.д., должны быть подключены к разъёму CPU_FAN.

Любые оставшиеся вентиляторы, которые вы не можете подключить к CPU_FAN, любые насосы (если нет разъёмов для конкретных насосов) или другие различные компоненты, связанные с охлаждением ЦП, с 3 или 4-контактными разъёмами, должны быть подключены к разъему CPU_OPT.

Иногда процессорный кулер с несколькими вентиляторами поставляется со своим собственным разветвителем, к которому вы подключаете все процессорные вентиляторы, а конец затем подключается к разъёму CPU_FAN.

Это позволит настроить все вентиляторы на одинаковые обороты. Однако использование другого разъёма, такого как CPU_OPT, для дополнительных/вторичных процессорных вентиляторов позволит вам регулировать их скорость отдельно с помощью кривых вентиляторов в BIOS или программном обеспечении. Это может быть практично с большими радиаторами, когда вы хотите, например, чтобы один из трёх вентиляторов работал быстрее, чем другие, но это редко делается.

Подключение корпусного вентилятора

Все вентиляторы, не связанные с охлаждением вашего процессора (например, корпусные вентиляторы), должны быть подключены к любым разъёмам с такими названиями, как SYS_FAN или CHA_FAN.

Это разъёмы для вентиляторов, предназначенные для питания некритических вентиляторов, таких как корпусные вентиляторы, и на каждой материнской плате есть несколько таких разъёмов.

Большинство разъёмов SYS_FAN и CHA_FAN будут 4-контактными, но вы также можете подключить к ним 3-контактные вентиляторы. Учтите, что 3-контактные вентиляторы не могут управляться так точно, как 4-контактные вентиляторы с ШИМ.

Что касается количества и расположения различных разъёмов для вентиляторов системы и корпуса: выберите тот, который находится ближе всего к вентилятору, который вы хотите подключить, прокладывая кабель вентилятора таким образом, чтобы не препятствовать воздушному потоку.

Подключение вентиляторов графического процессора

Вентиляторы графических процессоров с открытым охлаждением уже подключены к необходимым разъёмам на печатной плате видеокарты. Вам не нужно вручную подключать какие-либо вентиляторы графического процессора к материнской плате или в другом месте.

Графические процессоры с охлаждением AIO обычно поставляются с разъёмом питания, который вы подключаете к кабелю питания SATA / Molex (то есть непосредственно к блоку питания), и имеют кабель данных, который подключается к разъёму вентилятора PWM (то есть к любому разъёму SYS_FAN или CHA_FAN) на вашей материнской плате, чтобы сообщать и контролировать скорость вращения вентилятора. Однако, это может варьироваться в зависимости от GPU AIO.

Подключение вентиляторов блока питания

Блок питания поставляется с собственным вентилятором, который не требует ручного подключения к материнской плате. Он предварительно подключен к собственной «материнской плате» блока питания и вмешиваться в его работу нельзя.

Сколько вентиляторов можно подключить к материнской плате

Обычно вы можете подключить от 3 до 8 вентиляторов в зависимости от вашей материнской платы.

Некоторые материнские платы – особенно бюджетные или физически меньшие материнские платы – имеют меньше, а некоторые более дорогие материнские платы – больше разъёмов.

Не существует установленного отраслевого стандарта для количества вентиляторных разъёмов, поставляемых с материнскими платами.

Однако это не означает, что вы можете подключить столько вентиляторов, сколько разъёмов для вентиляторов доступно на вашей материнской плате.

Есть много способов, которыми вы можете добавить больше вентиляторов. От простого Molex/SATA до 3-контактных/4-контактных кабелей-адаптеров вентиляторов, кабелей-разветвителей вентиляторов, концентраторов вентиляторов и даже усовершенствованных концентраторов вентиляторов с управлением RGB, управлением вентиляторами и датчиками температуры!

Стоит отметить, что когда речь идет о переходных кабелях Molex/SATA и концентраторах вентиляторов, у вас не будет никакого контроля над скоростью, с которой работают ваши вентиляторы. Они всегда будут работать на полной скорости. Это потому, что они просто подключены к источнику питания, а не к материнской плате.

Однако большинство кабелей-разветвителей вентиляторов и концентраторов вентиляторов более высокого класса позволяют вам контролировать скорость подключенных к ним вентиляторов.

А более продвинутые концентраторы вентиляторов позволяют даже контролировать скорость каждого подключенного к нему вентилятора в отдельности!

Часто задаваемые вопросы подключении вентиляторов

Все ли вентиляторы совместимы со всеми материнскими платами?

Как правило, да. Подавляющее большинство потребительских вентиляторов совместимы с подавляющим большинством потребительских материнских плат.

Если у вас есть компьютерный вентилятор и материнская плата с разъёмом для вентилятора, вероятность того, что они будут работать вместе, составляет почти 99%.

Однако это не означает, что вы получите всю функциональность – в 3-контактном разъёме нет функций ШИМ, – но он все равно будет работать.

Можно ли подключить 4-контактный вентилятор к 3-контактному разъёму? И наоборот?

Да! 4- и 3-контактные разъёмы вентиляторов совместимы друг с другом.

Единственная проблема, с которой вы столкнётесь, – это подключение 4-контактного вентилятора к 3-контактному разъёму.

4-контактный вентилятор, подключенный к 3-контактному разъёму, и 3-контактный вентилятор, подключенный к 4-контактному разъёму

Вы также не сможете использовать функцию ШИМ 4-контактного вентилятора, поэтому у вас будет меньше контроля над скоростью вращения вентилятора.

Достаточно ли одного вентилятора для ПК?

Это полностью зависит от ПК.

Это гигантская машина с самыми современными компонентами, созданная для выполнения ресурсоемких задач, таких как рендеринг, игры, работа с искусственным интеллектом и тому подобное?

Тогда нет, одного вентилятора для такого ПК будет недостаточно, если только он не стоит на открытом воздухе без корпуса – хотя даже в этом случае ему все равно понадобится хороший процессорный кулер.

Но, если ваш ПК – это что-то простое, предназначенное для умеренного потребления мультимедиа, просмотра веб-страниц и других менее ресурсоемких задач, то одного вентилятора будет достаточно.

Поставляются ли материнские платы с разветвителями/концентраторами вентиляторов?

Некоторые делают, некоторые нет.

Как правило, более дорогие материнские платы добавляют разветвители или концентраторы вентиляторов в качестве небольшой дополнительной вещи, чтобы создать более заманчивое предложение.

Но, большинство материнских плат не имеют разветвителей или концентраторов вентиляторов.

Безопасно ли использовать разветвитель или концентратор вентиляторов?

Да. Если что-то не так с самим разветвителем / концентратором вентиляторов, практически нет шансов, что он что-либо разрушит.

Однако, когда речь идёт конкретно о разветвителях вентиляторов, есть небольшая оговорка: не следует подключать более 3 вентиляторов к одному разъёму вентилятора на материнской плате с помощью разветвителя – при условии, что он также не подключен к разъёму Molex или SATA для получения дополнительной мощности.

Это связано с тем, что большинство разъёмов для вентиляторов могут выдавать только 1А (ампер) мощности, а для работы большинства вентиляторов требуется около 0,20-0,35 ампер.

Если вы подключите более 3 вентиляторов, которые потребляют больше энергии, чем может выдержать разъём, вы рискуете сжечь разъём вентилятора и серьёзно повредить материнскую плату.

---

Надеюсь, это объяснило всё, что вам нужно знать о том, куда подключать все вентиляторы.

Немного озадачивает то, что мы до сих пор не придумали более простой и стандартный способ управления вентиляторами и соединениями вентиляторов, учитывая, насколько запутанным может быть текущий метод, но всё же.

Это не так сложно, если вы не торопитесь и дважды проверяете, что подключаете к правильному разъёму.

Где вы подключаете насос AIO к материнской плате?

Ты сделал это. В конце концов вы сдались и купили жидкостный кулер — хотя бы для того, чтобы заткнуть этого надоедливого друга, который постоянно уговаривает вас приобрести жидкостное охлаждение.

И теперь, когда он наконец-то здесь и…

Жидкостный кулер NZXT Kraken x63 280 мм AIO RGB для процессора

Что означает AIO?

Что вообще такое AIO? Что ж, AIO означает « A ll I n O ne», а в «охлаждении ПК» означает жидкостный кулер, который готов к использованию без необходимости использования специальных трубок или установки жидкости. Он работает по принципу «подключи и работай», и его установка проще, чем индивидуальное жидкостное охлаждение.

Что такое насос «все в одном»?

В большинстве систем жидкостного охлаждения «все в одном» помпа — это часть, которую вы подключаете к ЦП.

Помпа отвечает за проталкивание жидкости через радиатор.

В любой установке жидкостного охлаждения насос является сердцем системы. Особенно это касается замкнутой системы.

Если ваш насос вышел из строя, ваша эффективность охлаждения значительно снизится, до такой степени, что кулер по умолчанию, который вы получаете с вашим процессором, будет лучше охлаждать его.

Поэтому вам необходимо убедиться, что ваша помпа установлена ​​и хорошо работает, а также что она не издает никаких странных звуков.

Место подключения помпы «все в одном»

Попытка выяснить, куда подключить насос AIO, может привести к путанице, так как на материнской плате так много разъёмов для вентиляторов.

Но в последнее время стало немного легче.

Вот какие кабели обычно подключаются ко всему моноблоку:

• 3-контактный разъем
• 4-контактный разветвитель(и)
• Разъем SATA
• (разъем USB)

Схемы такого типа можно найти в руководстве по эксплуатации моноблока — NZXT

Так для чего все эти кабели и куда их подключать? Давайте посмотрим:

3-контактный разъем : 3-контактный разъем должен быть подключен к разъему CPU_FAN вашей материнской платы. Он предназначен для управления скоростью насоса и вентилятора на всем вашем AIO. Это также гарантирует, что материнская плата не показывает ошибку вентилятора процессора при загрузке.

4-контактные разъемы-разветвители

: они предназначены для подключения и питания всех ваших вентиляторов радиатора, а также для увеличения или уменьшения их мощности в зависимости от того, какая температура процессора сообщается материнской платой через заголовок CPU_FAN.

SATA-разъем : SATA-разъем должен быть подключен к свободному кабелю SATA по вашему выбору и будет питать сам насос вашего моноблока и любые имеющиеся у вас RGB или тач-функции.

USB-разъем : USB-разъем должен быть подключен к свободному разъему USB 2.0 на материнской плате и предназначен для управления вашим AIO и любыми функциями RGB через Fan-Software.

Размещение вентилятора на материнской плате Asus Maximus Hero

На рынке представлено множество различных AIO. Вот что говорится в руководстве Corsair h250i о подключении вашего AIO:

Вот проблема: поскольку все AIO подключено к разъему CPU_FAN, это также означает, что и насос, и вентиляторы радиатора контролируются по температуре.

Однако насос будет менее подвержен износу, если будет работать со статической скоростью. Вот почему на многих материнских платах есть AIO_PUMP или PUMP_HEADER. Вы можете подключить свой насос (если он поставляется с отдельным 3-контактным разъемом) к этому разъему, чтобы управлять им индивидуально или установить фиксированную скорость ШИМ от 50% до 100%.

Что делать, если на материнской плате нет разъема для вентилятора насоса AIO?

Не волнуйтесь; вы все еще можете заставить его работать.

Если нет, то вот вам маленький секрет. Все эти заголовки, специфичные для насоса, являются замаскированными прославленными заголовками SYS_FAN.

Так что, если на вашей материнской плате нет разъемов AIO_PUMP или чего-то подобного, вы всегда можете использовать SYS_FAN в качестве замены для подключения помпы, если у вас есть запасная. Это будет работать так же. Просто дважды проверьте в BIOS, что заголовок, который приводит в действие ваш насос AIO, настроен на работу на скорости 100%.

Резюме

И это была короткая статья о том, куда вы можете подключить свой блестящий новый жидкостный кулер AIO.

Если вам нужен TL; DR , суть в том, что у вас есть много вариантов, где вы хотите подключить помпу.

Вы можете подключить его к заголовку AIO_PUMP, PUMP_HEADER, W_PUMP или любому другому варианту этого, и вы даже можете использовать CPU_FAN или SYS_FAN, если вам действительно нужно.

Часто задаваемые вопросы

Можно ли подключить насос «все в одном» к разъему вентилятора?

Да. Это будет работать отлично. Вы просто потеряете заголовок системного вентилятора.

Можно ли подключить насос AIO к CPU OPT?

Да. Но это действительно не рекомендуется. CPU_OPT в идеале должен быть сохранен для вентиляторов, которые работают на вашем процессорном кулере, будь то жидкостный или воздушный. Это потому, что CPU_OPT — это специальное соединение, которое ваша материнская плата использует для обеспечения того, чтобы ваш процессор всегда оставался прохладным.

Он определяет, не перегревается ли ваш ЦП (перегревается), и соответствующим образом увеличивает или уменьшает скорость вращения вентиляторов.

Можно ли подключить 3-контактный вентилятор к 4-контактному разъему?

Да. Вы не получите такого же уровня контроля, как с 4-контактным вентилятором с ШИМ, но вы все равно можете подключить 3-контактный вентилятор к 4-контактному разъему. Для получения дополнительной информации ознакомьтесь с нашей статьей ШИМ и вентиляторы постоянного тока.

Как узнать, работает ли насос жидкостного охлаждения?

Самый простой способ убедиться в том, что помпа «все в одном» работает, — прикоснуться к ней пальцем и проверить, вибрирует ли она.

В зависимости от того, где вы подключили помпу, вы также сможете прочитать скорость помпы в BIOS или с помощью инструментов мониторинга, таких как HWInfo.

Приветствую вас

Надеюсь, вы ответили на все ваши вопросы о том, куда подключить кулер AIO на материнской плате!

Остались вопросы о них без ответа? Спросите нас в комментариях или на нашем форуме!

CGDirector поддерживает Reader. Когда вы покупаете по нашим ссылкам, мы можем получать партнерскую комиссию.

Как установить процессорный кулер: руководство для начинающих

Автор Картик Айер

Опубликовано 22 декабря 2021 г.

Делиться Твитнуть Делиться Делиться Делиться Электронная почта

Установка процессорного кулера — один из самых важных шагов в процессе сборки ПК. Вот руководство, объясняющее, как установить процессорный кулер.

Установка процессора на материнскую плату — это только часть процесса. На самом деле, это один из самых простых шагов в процессе сборки ПК. Следующим шагом будет установка кулера для поддержания тепловой мощности процессора. Независимо от процессора — будь то чип начального уровня или лучший процессор на рынке — установка кулера для него обязательна. Невыполнение этого требования или его некачественная установка приведет к чрезвычайно высокой температуре процессора, и ваша система выключится еще до того, как вы войдете в операционную систему.

В этом руководстве мы проведем вас через этапы процесса, чтобы научить вас, как установить процессорный кулер.

Прежде чем мы начнем, стоит отметить, что процессорные кулеры бывают двух типов — процессорные вентиляторные кулеры, также известные как воздушные кулеры, и жидкостные кулеры. Установка воздушного кулера проще, чем установка жидкостного охлаждения для вашего ПК, но в этой статье мы рассмотрим шаги, связанные с установкой обоих типов кулеров.

Перейти по этой статье:

• Предварительные требования
• Как установить воздушный кулер ЦП
• Как установить жидкостный кулер ЦП
• Подключите все к источнику питания
• Заключительные мысли

Предварительные условия

• Термопаста: В наши дни многие процессорные кулеры поставляются с предустановленной термопастой, но лучше иметь собственный шприц с термопастой. НЕ устанавливайте второй слой термопасты на процессор, если у вас есть предустановленный слой пасты.
• Инструменты: Для этой установки вам понадобится крестовая отвертка. Многие воздушные кулеры можно установить без каких-либо инструментов, но вам понадобится один для установки жидкостных кулеров, открытия корпуса ПК и многого другого.

Как установить процессорный воздушный кулер

Когда дело доходит до воздушного охлаждения процессора, вы, по сути, смотрите на радиатор и пару вентиляторов в зависимости от размера кулера. Лучшие вентиляторные кулеры, в том числе Noctua NH-D15, оснащены массивным радиатором и двумя вентиляторами для перемещения воздуха через радиатор. Но независимо от размера кулера и количества вентиляторов общий процесс остается одним и тем же.

Первое, что вам нужно сделать, это достать нужный кронштейн для установки кулера. Это зависит от сокета процессора. Новые процессоры Intel Alder Lake используют сокет LGA 1700, а чипы AMD Ryzen серии 5000 используют сокет AM4. Почти все производители процессорных кулеров комплектуют оба кронштейна как для чипов Intel, так и для AMD. Кроме того, вы также можете выбрать нужный кронштейн при покупке комплекта кулера. Этот шаг не требуется в случае стандартных кулеров, поскольку они предназначены для работы с процессором, входящим в комплект поставки.

• Первым шагом является установка задней панели на материнскую плату. Как следует из названия, этот конкретный блок установлен на задней стороне материнской платы для поддержки кулера. Вы можете установить его, удерживая заднюю панель на месте и закрепив ее, установив стойки спереди.

• Самое время проверить наличие термопасты. Помните, если на вашем процессорном кулере уже есть термопаста, нет необходимости наносить еще один слой. Если вы устанавливаете новый слой кулера, вы можете ознакомиться с нашими простыми инструкциями по нанесению термопасты.
• После этого выровняйте кулер ЦП, удерживая его над ЦП. Вам нужно аккуратно совместить разъем вашего кулера с отверстиями на плате или стойками, которые мы установили ранее. В зависимости от того, насколько сложен кулер, вам, возможно, придется снять вентиляторы с радиатора, чтобы правильно выровнять и установить его.

• Теперь, когда процессорный кулер установлен, пришло время закрепить его с помощью разъемов. Для этого мы будем использовать шаблон X, чтобы затянуть кулер. Вы будете прокладывать себе путь через винты по диагонали, то есть используйте винт, который находится по диагонали напротив первого, вместо того, чтобы обходить процессор по квадратной схеме. Мы делаем это, чтобы убедиться, что вы создаете равномерное давление на процессор. Это также помогает равномерно распределить термопасту по процессору IHS.
• Последним шагом в случае воздухоохладителей является установка вентиляторов на радиатор. Это применимо только в том случае, если вы сняли вентиляторы перед установкой радиатора. Возможно, вам придется обратиться к руководству по кулеру, чтобы узнать, как вентиляторы крепятся к радиатору. Этот шаг отличается для каждого кулера.

Как установить жидкостный кулер ЦП

Установка жидкостного охлаждения ЦП немного сложна, главным образом потому, что она включает в себя несколько дополнительных шагов. В этом руководстве мы покажем вам, как установить жидкостный кулер AIO. Жидкостные кулеры AIO, если вы не знаете, представляют собой жидкостные кулеры замкнутого цикла с водяным блоком ЦП, трубками охлаждающей жидкости, радиатором и парой вентиляторов. Кроме того, вы также можете установить открытый цикл или пользовательский цикл для своей сборки. Мы не будем устанавливать это для этого руководства для начинающих.

• Первый шаг в случае жидкостных охладителей аналогичен тому, что мы сделали для воздушных охладителей. Подберите правильный кронштейн для кулера в зависимости от сокета процессора, установите заднюю панель и установите водоблок.

• Теперь пришло время установить радиатор на корпус ПК. Перед этим, возможно, придется установить вентиляторы на радиатор. Вентиляторы можно либо закрепить на самом радиаторе, либо установить их отдельно на корпус. Это будет зависеть от корпуса ПК и объема пространства внутри корпуса для работы. Идея состоит в том, чтобы направить свежий воздух через радиатор, чтобы отвести от него тепло.

• Вентиляторы мы будем устанавливать отдельно от корпуса, поэтому на корпусе будем крепить только радиатор. Вам нужно убедиться, что корпус вашего ПК готов для кулера и в нем достаточно места для установки устройства. Для этого руководства мы устанавливаем высококачественный AIO с 360-мм радиатором, но процесс остается одинаковым для всех размеров, включая меньший 120-мм блок.
• Радиатор и вентиляторы можно закрепить на корпусе с помощью длинных винтов, идущих в комплекте с кулером. Убедитесь, что трубы охлаждающей жидкости свободно перемещаются и не соприкасаются с другими компонентами, особенно с корпусными вентиляторами.

Подключите все к источнику питания

После того, как вы все подсоединили, пришло время убедиться, что кулер и вентиляторы запитаны. Все, от водяных блоков до воздухоохладителей и вентиляторов радиатора, нуждается в энергии. Запитать простой воздушный кулер проще, чем подключить все провода в случае жидкостного кулера. В зависимости от количества вентиляторов вам, возможно, придется использовать контроллер, чтобы упростить подключение. Мы рекомендуем ознакомиться как с кулером ЦП, так и с руководством по материнской плате, чтобы найти подходящие разъемы для их подключения. Мы не можем объяснить это подробно для каждого типа кулера и материнской платы, представленных на рынке. Руководство – ваш лучший друг при подключении к соответствующему источнику питания.

Как установить процессорный кулер: последние мысли

Таким образом, вы успешно установили процессорный кулер для своей сборки. Выбор лучшего процессорного кулера для вашей сборки чрезвычайно важен. Существует множество процессорных кулеров на выбор, поэтому обязательно выберите тот, который подходит для вашей сборки. Штатных кулеров в комплекте с процессором более чем достаточно, чтобы поддерживать тепловую мощность процессоров при штатных настройках. При этом мы рекомендуем перейти на более качественный сторонний кулер, если вы планируете разгонять процессор. Удачи!

Вот новые статичные и живые обои от Xiaomi Mix Fold 2

Читать Далее

Делиться Твитнуть Делиться Делиться Делиться Эл. адрес

Связанные темы

• Учебники XDA
• шт

Об авторе

Картик Айер (опубликовано 435 статей)

Вечный писатель XDA Developers предлагает обзоры, руководства по покупке, предложения и многое другое для смартфонов, которые вам небезразличны. У меня нездоровые отношения с играми, так что вы либо заметите, как я кричу на свои мониторы, играя в онлайн-шутер, либо просто бездельничаю в ролевой игре с открытым миром в свободное время.
