Часы-кухонный таймер, Watch-kitchen timer | Catcatcat electronics
Просмотров: 3441
Каждая кухня должна иметь кухонный таймер, который позволяет напоминать хозяйке когда проходить определенный промежуток времени. Например, печем пирог, варим яйца… , чтобы не смотреть постоянно на часы, установим таймер и через заданный промежуток времени он позовет к плите. Самая простая схема на плате ch5000. Быстрая установка таймера с дискретностью (1) 5 минут. Диапазон задания таймера от 5 до 90 минут, выход управления бузером, подача прерывистого сигнала по окончании работы таймера или по сигналу будильника. Дополнительный выход на реле, для возможности подключения исполнительного устройства, управляемого таймером. Индикация таймера в формате минуты:секунды остаточного времени. Дополнительные функции: 1 – часы реального времени, 2 – четыре будильника, 3 – индикатор температуры, 4 – секундомер.
Для превращения платы в часы необходимо установить некоторые дополнительные элементы.
Вариант с индикаторами синего свечения.
Вид на плату с задней стороны.
Описание функций таймера.
Основной функций устройство – это таймер который позволяет на заданное время включить исполнительное устройство и по окончании выключить его. Дополнительно включить звуковой сигнал. Дополнительные функции таймера, это часы реального времени, индикатор температуры и секундомер. Все функции могут работать независимо.
При первоначальном включении (или при включении без батарейки) запускается начальная инициализация контроллера на дисплей в режиме бегущей строки будет выведена модель и версия ПО.
По умолчанию на дисплей выводиться текущее время. При первом запуске всегда будет “00.
Описание кнопок управления и индикации в режиме основной работы.
◄ — Уменьшение набранного значения таймера с дискретностью по 5 минут. Сброс звукового сигнала по окончанию работы таймера (или будильника) и возврат для индикации текущего времени.
► — при нажатии на эту клавишу включается режим таймера и на индикатор выводиться значение набранного параметра. Установка значения таймера, увеличение параметра. При нажатии на клавишу происходит увеличение задания до пяти минут по минуте свыше 5 – по 5 минут. Максимальное значение 90 минут 00 секунд. Отсчет таймера автоматически запускается через 3 секунды после последнего нажатия клавиши. По окончании работы таймера когда на дисплее “- – – -“, нажатие на клавишу вызывает повторный запуск ранее набранного значения.
▲ – выбор функции индикации, функции вызываются циклически по кругу – индикация текущего времени, таймер, температура, секундомер.
Графическое представление меню настройки таймера.
Таймер имеет три уровня U1, U2, U3.
U1 – уровень настройки будильников. На этом уровне можно установить 4 будильника и активация их работы.
U2 – уровень настройки часов, синхронизации, а также функция деактивации пароля уровня U1.
U3 – уровень, функции смены пароля уровня 1 и функция возврата к заводским настройкам.
Для входа в режим настройки необходимо, нажать клавишу ▼.
Таймер предложит ввести пароль доступа к уровню. По умолчанию пароль уровня U1 отключен и вы сразу попадете на уровень 1 где (индикация U1).
Процедура ввода пароля. При входе на уровень настройки, таймер предложит ввести пароль на дисплее сообщение “PASS”. Нажимаем клавишу ▼ на дисплее “0.000”. Клавишей ◄ вводим число в позиции где светиться точка (цифры от 0 до 9, и буквы A,b,c,d,E,F), выбор следующего разряда нажатием на клавишу ►. После ввода правильного пароля нажимаем клавишу ▼ и переходим на следующий уровень.
Описание функций.
| Индикация | Описание функций |
| U1 | Индикация уровня 1. |
| bud1 | Настройка будильника 1 |
| bud2 | Настройка будильника 2 |
| bud3 | Настройка будильника 3 |
| bud4 | Настройка будильника 4 |
| rrb1 | Разрешение работы будильника 1 |
| rrb2 | Разрешение работы будильника 2 |
| rrb3 | Разрешение работы будильника 3 |
| rrb4 | Разрешение работы будильника 4 |
| U2 | Индикация уровня 2. |
| cloc | Установка текущего времени |
| Sinh | Синхронизация часов |
| deP1 | Деактивация пароля для входа на уровень 1 |
| U3 | Индикация уровня 3. |
| nPu1 | Изменение пароля уровня 1 |
| ZAud | Сброс настроек |
Управление таймером.
Для управления работой таймера используются клавиши ◄ и ►. Функции этих клавиш активны при любой индикации таймера кроме режима секундомера и режима настройки.
Если необходимо установить таймер на заданное время, то необходимо нажатием на клавишу ► выбрать необходимый интервал времени. До величины 5 минут набор происходит по 1 минуте, свыше 5 минут прибавляется по 5 минут. Если установлено слишком большое значение таймера то уменьшить его можно нажатием на клавишу ◄. Нажатие на клавишу уменьшает показание таймера с дискретность 5 минут, если заданное время время таймера становиться равным нулю, автоматически происходит переключение на индикацию текущего времени.
После установки времени, автоматически после нажатия последней клавиши через 3 секунды запускается обратный отсчет. Индикация в формате минуты.секунды. По окончанию работы таймера снимается управляющий сигнал с управляющего устройства и раздается звуковой сигнал. На индикаторе будет светиться четыре горизонтальных черты”—-“, если необходимо повторить заданные период, то достаточно нажать клавишу ►, на индикатор будет выведено последняя настройка таймера, снимется звуковой сигнал и таймер начнет новый отсчет.
Если необходимо просто отключить звуковой сигнал с возвратом для индикации текущего времени, нажмите клавишу ◄.
Выбор текущей индикация времени, таймера, температуры, секундомера.
При первом включении, или при сбросе звукового сигнала таймер всегда возвращается для индикации текущего времени. При необходимости просмотреть другие функции (они работают независимо друг от друга), то необходимо воспользоваться клавишей ▲. при нажатии на эту клавишу таймер будет по кругу выводить:
- текущее время
- кухонный таймер
- температура помещения
- секундомер
Если таймер остановлен на индикатор выводиться “—-“. Если датчик температуры установлен непосредственно на печатной плате, то тепло выделяемое элементами (в основном от стабилизатора и индикатора) будет разогревать его, что соответственно отразиться на показаниях. Если вам необходимо точно знать температуру помещения, датчик придется вынести за пределы корпуса таймера.Секундомер.
При необходимости можно воспользоваться функцией секундомера. Для этого используя клавишу ▲ перейдите в режим секундомера (при этом помните если вы используете таймер, он будет работать параллельно). На дисплее будет индикации 00,00. Функция клавиши ► – Пуск/Пауза. Функция клавиши ◄ – Сброс/Стоп секундомер. Помните если вы запустили секундомер, переход на индикацию других функций не останавливает его. Вернувшись на индикацию секундомера, можно просмотреть его состояние работы и продолжить управление.
ВНИМАНИЕ. При пропадании сетевого питания все функции таймера отключены, кроме механизма часов реального времени.
Схема таймера. (4010 вариант с датчиком температуры)
Краткое описание схемы. Для работы часов используется генератор таймера ТМР1. Для резервирования питания при пропадании напряжения сети литиевая батарейка. Для контроля напряжения питания используется вход RA3. Обратите внимание в качестве порогового элемента применяется стабилитрон Z2 с напряжение стабилизации 8,2 вольта, минимальное рабочее напряжение часов 12,0 вольт. Если необходимо понизить питающее напряжение до 9 вольт, рекомендуется использовать стабилитрон с напряжением стабилизации 5,1 вольт. Выход OUT1 – сигнал бипера используйте пищалку на 12 вольт ( типа HYE1206-12, HYT-0912). OUT2 – сигнал управление реле – таймер включен.
Схема таймера. (4020 вариант с датчиком освещенности, функция автоматической регулировки яркости)
Если для более глубокой регулировки яркости мешает свет самого индикатора то резистор R38 можно уменьшить до 15 кОм.
вариант сборки с датчиком освещенности
Частенько устройства на светодиодных индикаторах ночью превращаются в светильники, поэтому и появилась версия с автоматической регулировкой яркости.
Подключение исполнительного устройства и бузера.
Сборка таймера.
Особенности сборки. Бузер надо брать диаметром 9 мм на 12 вольт, я его подключил через стабилитрон 8,2 вольта, так-как запитал от трансформатора BVEI3022002 12 v – 1.5 w. У него после выпрямителя получилось 20 v. Таймер для него, не нагрузка, напряжение как на холостом ходу. Индикатор поставил “истинно зеленый”, если откровенно после него на красный и синий смотреть не хочется, очень приятный цвет, не в какое сравнение не идет со стандартными желто-зелеными. Ну и пришлось пару раз корпус разбирать, когда отдираешь защитную пленку от акрила, он сильно электризуется, поэтому пришлось аккуратно чистить от пылинок. Ну и для тех кто заинтересовался, все комплектующие можно приобрести в Вороне.
Сборочный чертеж платы для таймера.
Верх платы.
Низ платы.
Перечень элементов необходимых для сборки.
| Наименование | Типоразмер | Тип (замена) | Количество | Примечание |
| Печатная плата ch5000 | ch5000 | 1 | ||
| Печатная плата ch5010 | ch5010 | 1 | С установленным контроллером и версий ПО 16 для 4010 | |
| Микроконтроллер | SSOP-20 | PIC16F1829 | 1 | PIC1 |
| Резистор | 0805 | 1к (1-1,2к) | 5 | R2,R30,R31,R32,R33 |
| Резистор | 0805 | 680 Ом (510 Ом-1к) | 8 | R7,R9,R8,R24, R27,R25,R28,R26 |
| Резистор | 0805 | 10к | 1 | R12 |
| Резистор | 0805 | 100к | 1 | в место C5 |
| Резистор | 0805 | 0 Ом | 3 | R6,R10,R34 |
| Резистор | 0603 | 0 Ом | 1 | R39 |
| Стабилизатор | SOIC-8 | 78L05 | 1 | ST1 |
| Конденсатор керамический | 1206 | 10 мкф — 25 В(любой от 4,7 мкф или танталовый) | 1 | C8 |
| Конденсатор керамический | 0805 | 0. 1x50v |
4 | C1, C4, C7, C8 |
| Конденсатор керамический | 0603(0805) | 27pf (12-32) | 2 | устанавливаются возле кварцевого резонатора |
| Кварцевый резонатор | SJK-7M 32.768 | XT1 | ||
| Конденсатор электролитический | smd | 220,0x25v (любой с емкостью от 47 мкф на 25 В) | 1 | C3 |
| Конденсатор электролитический | smd | 100,0x16v (любой с емкостью от 47 мкф на 10 В) | 1 | C6 |
| Транзисторная сборка | SOIC-16 | ULN2003 | 1 | U1 |
| Светодиодный индикатор | 0,56-0,30 | любой на 4 разряда (общий катод) | 1 | Lh2 |
| Тактовые кнопки | smd | TACT 6×6-15. 0 SMD |
4 | PB1,PB2,PB3,PB4 |
| Мост выпрямительный | smd | HD10 SMD 0.8A 1000V | 1 | BR1 |
| Датчик температуры | TO-92 | DS18B20 | 1 | (для версии 4010) |
| Держатель батарейки | Держатель батарейки CR2032 | 1 | ||
| Литиевая батарейка | CR2032 | 1 | BAT1 | |
| Диодная сборка Шоттки | SOT-23 | BAT54C | 1 | D3 |
| Стабилитрон | SOT-23 | BZX84-C8V2 | 1 | Z2 |
| Стабилитрон | SOT-23 | BZX84-C4V7 | 1 | Z3 |
| Буззер | HYE1206-12, HYT-0912 | 1 | ||
| Фоторезистор | GL5516 | RF1 (для версии 4020) |
Видео работы таймера.
Файлы для загрузки
Демонстрационная прошивка
пароль 1 уровня 0x4433
пароль 2 уровня 0x1234
пароль 3 уровня 0x4321
резервный пароль 1 уровня 0x7896
мастер пароль 0x1000
Итоговая версия ch5010 – v16, проект, прошивка для индикатора общий катод, с датчиком температуры. MPLAB IDE v8.90, Microchip MPLAB XC8 C Compiler V1.12
Итоговая версия ch5020 – v18, прошивка для индикатора общий анод, с датчиком освещенности. MPLAB IDE v8.90, Microchip MPLAB XC8 C Compiler V1.12
Схема в формате pdf 4010
Схема в формате pdf 4020
Часы-кухонный таймер (прошивка v18 общий катод), с датчиком освещенности
73a2 —- пароль 2 уровня
adec —- пароль 3 уровня
2ab7 —-резервный пароль 1 уровня
Итоговые проекты:
мастер пароль 2863
Повторенные конструкции…
- HVLD модуль на примере PIC24FJ128GA204
Просмотров: 566 HVLD модуль представляет собой простое устройство, для контроля напряжения питания микроконтроллера или внешнего напряжения (через делитель).
Его задача при “выходе” напряжения за заданные пределы сформировать сообщение микроконтроллеру, что … - Стробоскоп для автомобиля
Просмотров: 1757 Одним из популярных решений светового тюнинга автомобиля, мотоцикла или скутера стал эффект – “полицейский стробоскоп“. На база платы ch-c0050 реализовано несколько проектов. В этой статье приводятся две версии …
- ch-4050 – дифференциальный терморегулятор
Просмотров: 1653 ch-4050 – это не новая модель, это расширенная версия универсального терморегулятора ch-4000. Различия коснулись в появлении новой функции дифференциального регулирования. Это вид регулирования по разности температур измеренного двумя …
- Часы + Календарь + Термометр + …
Просмотров: 2484 Часы + Календарь + Термометр + Индикатор влажности + Секундомер + Дистанционное управление на ИК лучах (пульты на RC-5 протоколе) + Автоматическая регулировка яркости + Возможность вывода данных через USB, …
- NeoPixel LED and PIC24
Просмотров: 432 Популярность однопроводной шины для управления светодиода типа WS2812 не ослабевает, а новые типы светодиодов в корпусах 3,5*3,5мм, 2,0*2,0мм становяться все больше привлекательными.
Построение дисплеев для анимации требуют все … - Дифференциальный терморегулятор
Просмотров: 3744 Дифференциальный терморегулятор ch-3020 Назначение. Ch-c3020 представляет собой дифференциальный терморегулятор. Основное назначение солнечные системы горячего водоснабжения, а также вентиляционные системы управление притоком свежего воздуха. Контроллер позволяет работать пяти режимах. …
- REFERENCE CLOCK OUTPUT MODULE
Просмотров: 397 REFERENCE CLOCK OUTPUT MODULE Модуль формирования опорного тактового сигнала Модуль опорного тактового сигнала обеспечивает возможность посылать сигнал синхронизации на тактовый опорный выходной контакт или контакты (CLKR) в зависимости от …
- MPLAB® Harmony – или как это просто! Часть 1.
Просмотров: 3303 Часть первая – Установка Гармонии. Музыкальная тема к статье, слушаем: В начале запуска нового проекта и выбора микроконтроллера стоит задача правильно его сконфигурировать, прежде чем перейти к реализации …
- ch-4000 – универсальная печатная плата
Просмотров: 880 На смену устаревшей плате ch-3000, пришла новая ch-4000.
Плату уже можно приобрести в магазине Ворон. Схема. Плата позволяет создавать таймеры, часы реального времени, регуляторы температуры, регуляторы влажности, вольтметры, … - MPLAB® Code Configurator and Encoder
Просмотров: 1261 Еще раз про энкодер… Для некоторых приложений очень удобно и экономически выгодно, для настройки и управления использовать энкодер. Такие энкодеры имеют строенную тактовую кнопку которую можно применить для выбора …
Его задача при “выходе” напряжения за заданные пределы сформировать сообщение микроконтроллеру, что …
Построение дисплеев для анимации требуют все …
Плату уже можно приобрести в магазине Ворон. Схема. Плата позволяет создавать таймеры, часы реального времени, регуляторы температуры, регуляторы влажности, вольтметры, …
Метки:ch-4000, PIC16F1829, Часы
Таймер на ардуино схема
Прошу помочь разобраться с неправильно работающей схемой. Должна она работать следующим образом: При подаче управляющего сигнала правое реле замыкается и на нижних трех группах контактов появляется напряжение. На четвертой группе контактов должно появляться напряжение на 8 секунд. Это сделано еще одним реле, катушка которого управляется таймером. Схему запуска микросхемы положительным импульсом нашел в интернете.
По факту получаю постоянно трещащее правое реле, отсутствие напряжения на контактах, и дико греющийся транзистор.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Сброс Arduino с таймером
- Timelapse таймер на Arduino
- Исполнительный таймер на Arduino
- Watchdog на arduino для майнига . Делаем watchdog своими руками на ардуино UNO
- Кухонный таймер на Ардуино,
- Пример прошивки atmega328.
Таймер для шашекПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Урок 39. Реле времени: управление устройствами по таймеру

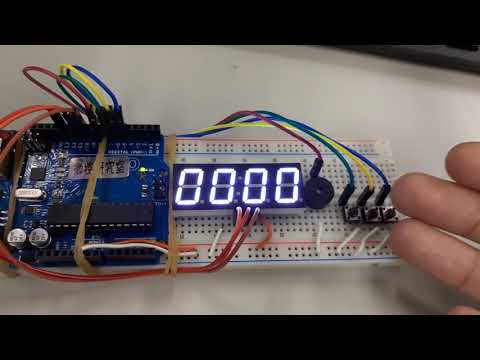

Сброс Arduino с таймером
Это опять-таки один из первых моих опытов работы с Ардуино. Пока я даже еще помню какой.. Это второй проект! Так вот, во втором проекте, в большинстве случаев, людей учат работать с кнопкой, то есть нажал кнопку, подал напряжение на нагрузку — загорелся светодиод. Отпустил кнопку — светодиод потух. Однако посмотрев подобную тему, я немного был ошарашен, ну что это за проект!?
Зачем применять Ардуино и связку из проводов, резисторы, если все на само деле можно реализовать просто обычной цепью через источник питания, кнопку и светодиод. Это и надежнее, дешевле и понятнее и не потребует специальных знаний.
Нет, я понимаю, что микроконтроллер Ардуино начинает себя оправдывать лишь с определенных проектов, когда надо выполнять сложные действия вроде как с задержкой с распределением питания и все в таком духе.
А вот для того чтобы до этого дойти, необходимо научиться работать с примитивом. Так скажем, что надо пройти не совсем прагматичное, дабы впоследствии воспользоваться возможностями на все сто. Пока я еще нахожусь в сторону баланса когда все было бы проще собрать скажем на той же микросхеме NE, нежели заморачиваться Ардуинкой и заливать программу для таймера.
Однако буду очень надеться, что далее применение в проектах Ардуино начнут себя оправдывать. Хотя уже и сейчас можно начать находить некие плюсы в обычном таймере от Ардуино, он легко настраивается на любое время срабатывания без пайки, просто меняем время в программке. Он может легко инвертировать сигналы от включено к выключено. Он в конце концов может работать сразу по нескольким критериям, если к нему подключить несколько кнопок и к каждой задать свой выход или свое время срабатывания.
В общем уже кое-что, так что давайте обо всем этом поподробнее. Как я все же не хаял что заниматься проектом с кнопками это все же детство, но пройти через это придется, ведь даже полет в космос начинался с сюрреалистических эскизов на бумаге, пока не оброс чем-то значимым и стоящим, что в итоге подняло в пространство ракету!
Так вот, первый вариант будет реализовывать следующий алгоритм работы. Нажимаем кнопку — светодиод горит. Отпускаем- гаснет. Вначале подключаем все физически, а потом начинаем работать с программой.
Принципиальная схема подключения будет выглядеть так. Схема подразумевает подачу положительного потенциала на вход от кнопки. Сопротивление 10 кОм применено с тем, дабы в отсутствии сигнала от кнопки, на проводе не появлялись наводки и не было ложных срабатываний.
Если убрать цепь с сопротивлением, то на входе возможно появление логической 1 просто от наводок, что сделает работу схемы и программы нестабильной.
Теперь заливаем вот этот код, просто копируем его и вставляем в окно, а потом жмем кнопку-стрелку.
Все ждем пока все зальется в микроконтроллер и уже можно пробовать нажимать на кнопку.
Если никаких проблем при загрузке не возникло, то все будет как я и говорил. Нажимаем на кнопку — горит, отпускам — гаснет. Вот такой примитив! Итак, из предыдущей версии описанной в абзаце выше делаем таймер, чтобы светодиод включался и горел какое-то время. Схема подключения все та же, еще раз ее приведу. Код тоже почти тот же, разве что после включения светодиода делаем задержку для последующего выполнения затухания, применяя функцию delay.
Можете сравнить с предыдущим кодом, все один в один, разве добавилась задержка. Вот собственно так и родился проект и программка таймера. Плюсы такого таймер перед тем же таймером собранным без микроконтроллера конечно есть. Можно сделать несколько таймеров, от разных кнопок, если задать разные входы для нескольких кнопок и подключить их.
Можно сказать, что проект принес свои результаты. Явной пользой данного проекта будет возможность понять как формируется программа.
Что есть константы описываемые в программе, есть инициализация всего того что подключено к контроллеру, есть алгоритм работы.
Еще здесь же можно провести аналогию и с тем, как же будут впоследствии подключаться датчик и приводы, ведь датчик имеет примерно такой же сигнал, как и положительный потенциал с кнопки, а привод также может быть управляем низкоточным сигналом, сродни светодиоду.
Единственным, чем я остался не удовлетворен, так это тем, что нагрузкой в данном случае служит светодиод. Что толку от него, когда хотелось бы управлять силовыми элементами в электрической цепи?
Скажем, включать мощные осветительные лампы, нагреватели, насосы или прочие электроприборы. Поэтому надо будет подготовить статью о том, как из низкоточного управляющего сигнала получить мощный управляющий. Видимо это будет темой одной из ближайших моих статьей. Меню сайта. Главная Коммуникации Электроника Arduino. Arduino UNO: включение нагрузки по таймеру от кнопки видео. Включение нагрузки от кнопки на Arduino UNO Как я все же не хаял что заниматься проектом с кнопками это все же детство, но пройти через это придется, ведь даже полет в космос начинался с сюрреалистических эскизов на бумаге, пока не оброс чем-то значимым и стоящим, что в итоге подняло в пространство ракету!
Включение таймера от кнопки на Arduino UNO Итак, из предыдущей версии описанной в абзаце выше делаем таймер, чтобы светодиод включался и горел какое-то время.
Подводя итог… Можно сказать, что проект принес свои результаты.
Видео про таймер на Ардуино. Добавить комментарий. Обновить список комментариев. Новые статьи: Почему в компьютерных блоках питания напряжения 3,5, 5 вольт и 12 вольт Формы с вычислениями JS код Как работает индикатор емкости батареи Duracell Метатег Viewport Millis для Arduino, — не тормозим, а наблюдаем по ходу действий Получение результата из формы по определенному условию JS код Бегущая строка на светодиодных индикаторах MAX видео.
Популярные теги Мангал Двери Светильник Люстра.
Timelapse таймер на Arduino
Тема в разделе » Закажу проект «, создана пользователем NeedHelp , 19 июн Войти или зарегистрироваться. Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой. Новее чем: Искать только в этой теме Искать только в этом разделе Отображать результаты в виде тем.

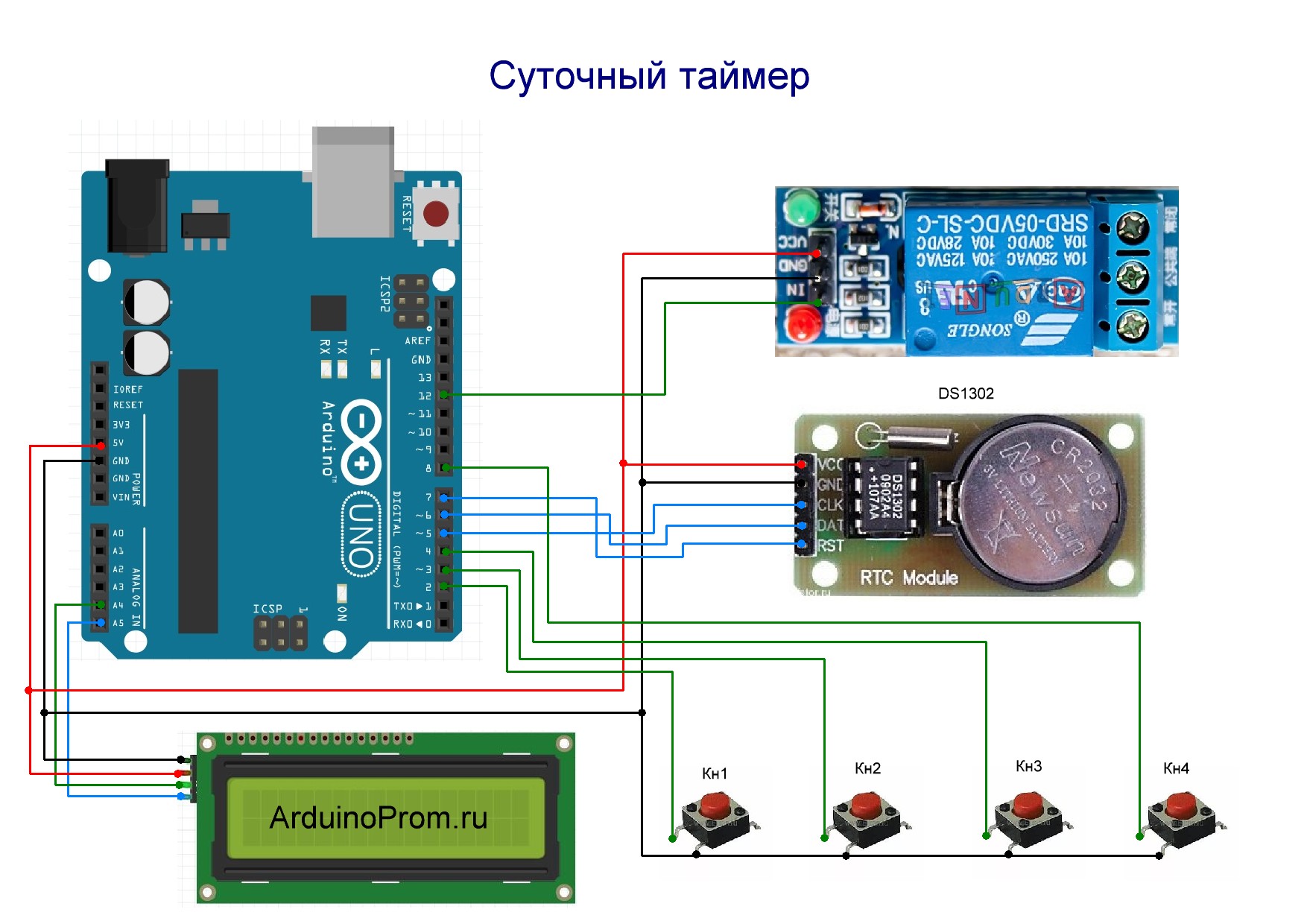

Это таймер, который имеет рабочий цикл периодом в одни сутки. Таким образом хода часов. Принципиальная схема цифрового таймера освещения.

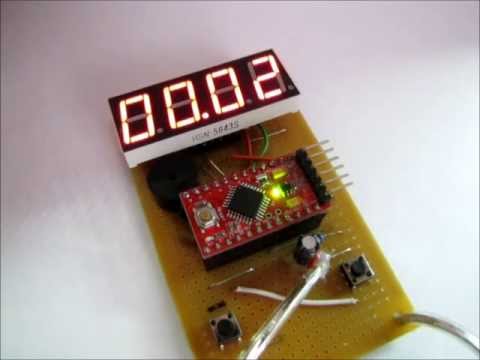

Исполнительный таймер на Arduino
Это опять-таки один из первых моих опытов работы с Ардуино. Пока я даже еще помню какой.. Это второй проект! Так вот, во втором проекте, в большинстве случаев, людей учат работать с кнопкой, то есть нажал кнопку, подал напряжение на нагрузку — загорелся светодиод. Отпустил кнопку — светодиод потух. Однако посмотрев подобную тему, я немного был ошарашен, ну что это за проект!? Зачем применять Ардуино и связку из проводов, резисторы, если все на само деле можно реализовать просто обычной цепью через источник питания, кнопку и светодиод.
Watchdog на arduino для майнига . Делаем watchdog своими руками на ардуино UNO
Это таймер, который имеет рабочий цикл периодом в одни сутки. Составляет ровно 24 часа. МК тактируется от внутреннего RS осциллятора. Средний балл статьи: 0 Проголосовало: 0 чел.
Емкостные датчики широко используются для измерения различных физических и химических параметров процесса, таких как смещение, ускорение, толщина, усилие, давление, напряжение, уровень и влажность.
При этом измеренное значение емкости сопоставляется с измеряемой величиной для дальнейшей индикации или управления.

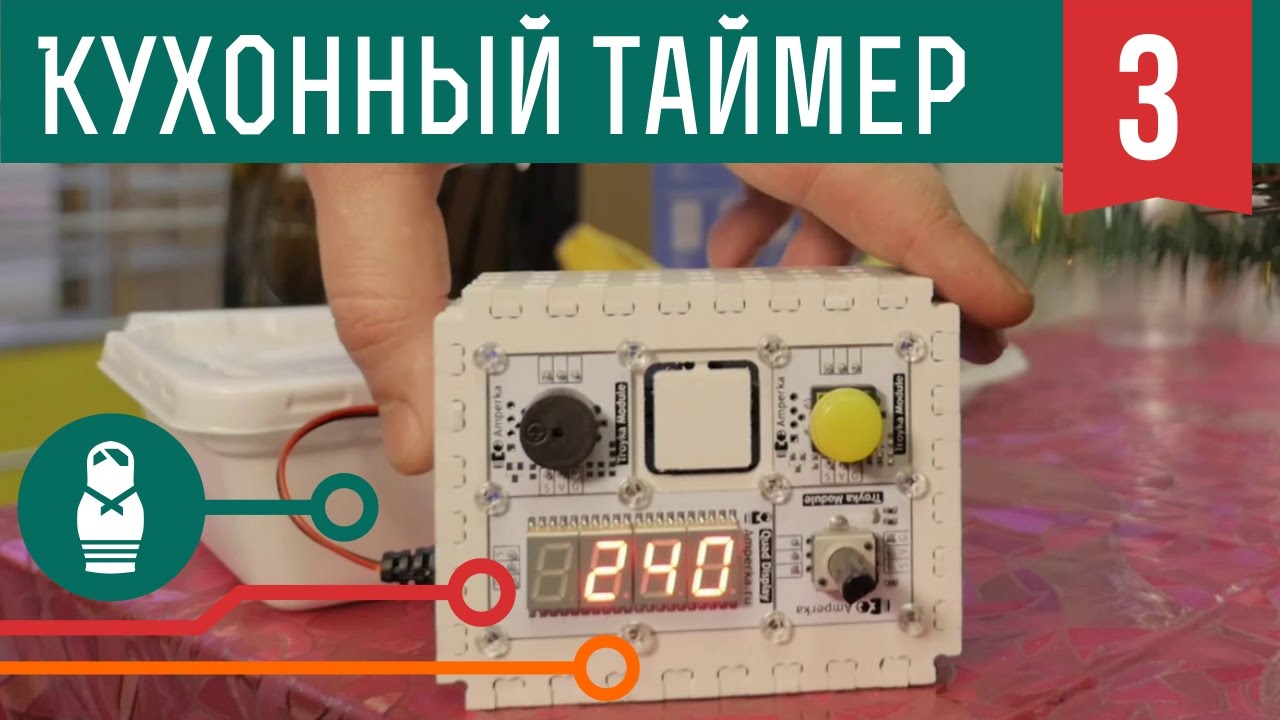

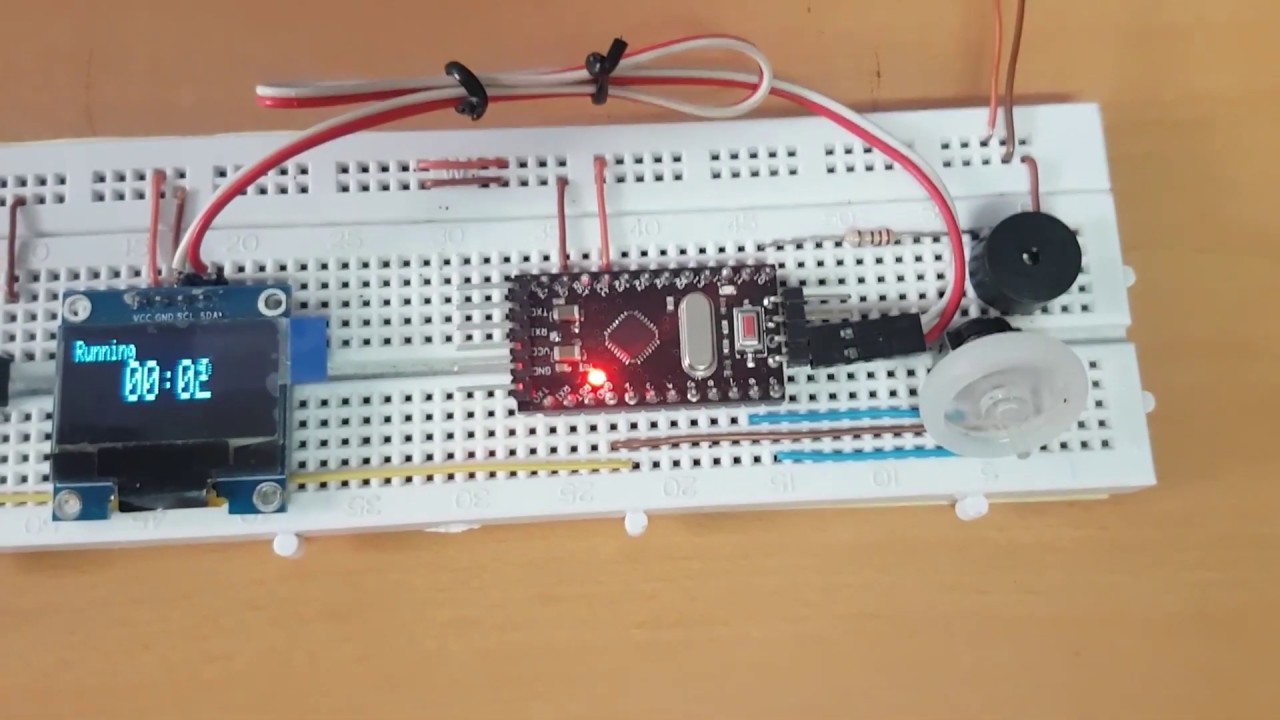

Кухонный таймер на Ардуино,
Проекты на Arduino и Slot Shield. Простой электронный таймер запустит обратный отсчёт и громко пропищит о его окончании. Временной интервал задаётся ручкой потенциометра, а отсчёт запускается и останавливается кнопкой. Полный сет компонентов проекта. В сет входят:. Вставьте четырёхразрядный индикатор в левый нижний слот.

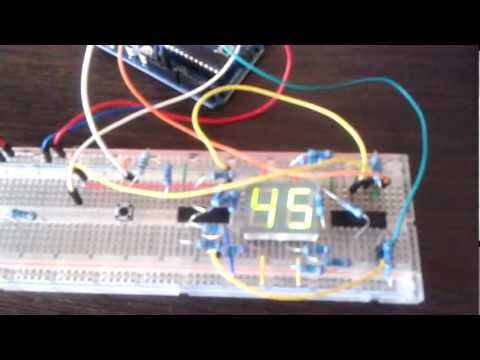

Пример прошивки atmega328. Таймер для шашек
На модуле присутствуют: микросхема таймера реального времени DS 1 на рисунке , микросхема памяти AT24C32 объёмом 32 кбит 2 на рисунке , места для трёх перемычек A0, A1 и A2 3 на рисунке , с помощью которых можно менять адресацию памяти микросхемы памяти; место для батареи питания размером 4 на рисунке. На выходе 32K постоянно присутствует сигнал с встроенного кварцевого генератора:. Теперь нужно подключить модуль к Arduino. Для питания возьмём выход 5V платы Arduino, землю модуля соединим с землёй Arduino.
Как видно, тут всё стандартно для интерфейса I2C. Осталось только узнать, какие регистры за что отвечают, и мы будем готовы начать обмен данными с таймером DS
А так, схема несложная, все из доступных деталей которые можно купить в только поправка на дисплей Nokia — Arduino, все же.
Я хочу запускать Arduino автономно, но хотя я применяю сторожевой таймер, иногда системы зависают и могут быть перезапущены только физическим прерыванием питания или сброса сброса. Поэтому мне нужен внешний источник, чтобы сделать это либо после x hrs, либо на основе условия. Вместо того, чтобы использовать другой Arduino с MOSFET или реле, я спрашиваю себя, нельзя ли это сделать более умным с использованием чистого электронного компонента, такого как таймер или конденсатор.
Причем программная перезагрузка и даже ресет через пин перезагрузки не всегда спасали ситуацию. На форуме esp Не дожидаясь, когда проблема стабильности ESP будет решена производителем, решил оснастить свои изделия сторожевым таймером.
Материал из Википедии. Сторожевой таймер Watchdog timer, WDT — аппаратно реализованная схема контроля над зависанием системы.
Что же такое Watchdog или сторожевой таймер? Предлагаю вариант устройства автоматически перезагружающее компьютер при зависании.
Сегодня не большая статья о готовом проекте — это таймер для игры в быстрые шашки. Устройство получилось простое, на его панели располагаются два светодиода, указывающие на ход первого или второго игрока, 7-сегментный индикатор с один разрядом, на котором происходит отсчет секунд от 9 до 0, а также несколько кнопок управления и две кнопки для передачи хода сопернику. Работу готового устройства можно посмотреть на видео ниже. В устройстве нет ни чего серьезного, но мне было интересно им заниматься, поскольку тут я использовал микроконтроллер atmega отдельно, без платформы arduino. В этот раз программирование все точно такое же, как и при других проектах на ардуино, но схема отличается. Вместо привычной платы ардуино использовались atmega и кварц на 16 Mhz.
Автоматический перезапуск микроконтроллера МК после программного зависания — хорошо известный эффективный способ повышения надёжности функционирования МК систем. Несмотря на широкую номенклатуру выпускаемых специализированных микросхем для WDT [1], во многих случаях предпочтительнее использовать более доступные таймеры Интернет предлагает богатое разнообразие подобных схем и зачастую бывает не просто сделать из них правильный выбор. На рис.
Красивый кухонный таймер со светодиодным матричным дисплеем #Arduino @grapefrukt @hackaday « Adafruit Industries — Создатели, хакеры, художники, дизайнеры и инженеры!
Мартин Йонассон создал довольно красивый и уникальный кухонный таймер.
Летом 2021 года мне наконец-то надоел мой дрянной кухонный таймер Ikea, и я решил собрать свой собственный.
Собранная вручную на куске печатной платы схема также включает в себя зарядное устройство Adafruit PowerBoost 500, аккумулятор LiPo 3,7 В 2500 мАч, драйвер светодиодов с ШИМ-управлением IS31FL3731 Charlieplexed и пьезоизлучатель.
Верхняя часть поворотного энкодера закрыта металлической ручкой, которая в сочетании с корпусом, сделанным из сложенных друг на друга 3-миллиметровых акриловых листов лазерной резки, действительно придает устройству очень гладкий и стильный вид.
Сборке способствовал ряд продуктов Adafruit:
- Зарядное устройство PowerBoost 500
- Литий-ионный полимерный аккумулятор – 3,7 В, 2500 мАч
- Adafruit 16×9 Драйвер светодиодной матрицы с ШИМ-управлением Charlieplexed — IS31FL3731
- Светодиодная матрица Charlieplexed — 9×16 светодиодов — теплый белый
- Монофонический аудиоусилитель Adafruit класса D мощностью 2,5 Вт — PAM8302
- Поворотный энкодер + дополнительные принадлежности
- Цельнолитая металлическая ручка
- Миниатюрные магнитные ножки для светодиодных матриц RGB
- Пьезозуммер
Вы можете получить код и прочитать на GitHub, посмотреть эту ветку Twitter и статью Hackaday.
youtube.com/embed/4lGRgO40UhM» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»> Хватит макетировать и паять – приступайте к изготовлению немедленно! Игровая площадка Adafruit’s Circuit Playground битком набита светодиодами, датчиками, кнопками, клипсами типа «крокодил» и многим другим. Создавайте проекты с помощью Circuit Playground за несколько минут с помощью сайта программирования MakeCode с функцией перетаскивания, изучайте информатику с помощью класса CS Discoveries на code.org, переходите в CircuitPython, чтобы вместе изучать Python и аппаратное обеспечение, TinyGO или даже используйте Arduino. ИДЕ. Circuit Playground Express — новейшая и лучшая плата Circuit Playground с поддержкой CircuitPython, MakeCode и Arduino. Он имеет мощный процессор, 10 NeoPixels, мини-динамик, инфракрасный прием и передачу, две кнопки, переключатель, 14 зажимов типа «крокодил» и множество датчиков: емкостное касание, ИК-близость, температура, свет, движение и звук. Целый огромный мир электроники и кодирования ждет вас, и он умещается на вашей ладони.
Присоединяйтесь к более чем 35 000 создателей на каналах Adafruit в Discord и станьте частью сообщества! http://adafru.it/discord
Хотите поделиться потрясающим проектом? Выставка Electronics Show and Tell проходит каждую среду в 19:00 по восточному времени! Чтобы присоединиться, зайдите на YouTube и проверьте чат шоу — мы опубликуем ссылку там.
Присоединяйтесь к нам каждую среду в 20:00 по восточноевропейскому времени, чтобы задать вопрос инженеру!
Подпишитесь на Adafruit в Instagram, чтобы узнать о совершенно секретных новых продуктах, закулисных событиях и многом другом https://www.instagram.com/adafruit/
CircuitPython — самый простой способ программирования микроконтроллеров — CircuitPython.org
Maker Business — проблемы в торговле между Китаем и США, отмеченные законопроектом о принудительном труде конечно!
Electronics — Fuse Safety
Python для микроконтроллеров — Информационный бюллетень Python для микроконтроллеров: Хэллоуинские проекты, CircuitPython 8 beta 3 и CPython 3.
11 и многое другое! #CircuitPython @micropython @ThePSF @Raspberry_Pi
Ежемесячный выпуск Adafruit IoT — канарейка CO2 в угольной шахте, приколы AQI и многое другое!
Microsoft MakeCode — MakeCode Спасибо!
EYE on NPI — понижающий силовой модуль Maxim Himalaya uSLIC #EyeOnNPI @maximintegrated @digikey
Новые продукты — Adafruit Industries — Создатели, хакеры, художники, дизайнеры и инженеры! — #NewProducts 26.10.22 с #Adafruit High Power #Infrared #LEDEmitter — STEMMA JST PH 2 мм!
Получайте ежедневный информационный бюллетень, не содержащий спама, о носимых устройствах, ведении «производственного бизнеса», электронных советах и многом другом! Подпишитесь на AdafruitDaily.com!
Комментариев пока нет.
Извините, форма комментариев в настоящее время закрыта.
Рубрики: аккумуляторы и питание, дисплеи, светодиоды, проекты —
Теги: charlieplexed matrix, часы, кухня, таймер — от Anne Barela
Комментарии к записи Красивый кухонный таймер с матричным светодиодным дисплеем отключены #Arduino @grapefrukt @hackaday
Рекомендуемые продукты Adafruit
Литий-ионный полимерный аккумулятор — 3,7 В, 2500 мАч
Поворотный энкодер + доп.
Зарядное устройство PowerBoost 500 — перезаряжаемый 5V Lipo USB Boost @ 500 мА+
Массивная металлическая ручка с механической обработкой — диаметр 1 дюйм
Моноусилитель Adafruit Mono 2,5 Вт класса D — PAM8302
Драйвер светодиодной матрицы Adafruit 16×9 Charlieplexed PWM — IS31FL3731
Светодиодная матрица Charlieplexed — 9×16 светодиодов — теплый белый
Кухонный таймер | Хакадей
1 октября 2021 г.
Том Нарди
В поисках чего-то более стильного, чем традиционный кухонный таймер, [Мартин Джонассон] решил потратить последние пару месяцев на разработку и воплощение своей собственной идеи с использованием поворотного энкодера 16×9.Светодиодная матрица и микроконтроллер Teensy 2.0. Были ли вещи получше, на которые он мог бы потратить это время? Возможно. Но вы, наверное, не читали об этом здесь, так что не будем утруждать себя такими мыслями.
Собранная вручную на куске перфорированной платы схема также включает в себя зарядное устройство Adafruit PowerBoost 500, аккумулятор LiPo 3,7 В 2500 мАч, ШИМ-драйвер светодиодов IS31FL3731 Charlieplexed и пьезоизлучатель. Верхняя часть поворотного энкодера закрыта металлической ручкой, которая в сочетании с корпусом, сделанным из сложенных друг на друга 3-миллиметровых акриловых листов лазерной резки, действительно придает устройству очень гладкий и стильный вид.
Несмотря на то, что аппаратное обеспечение довольно хорошее, именно программное обеспечение действительно объединяет весь этот проект.
Разработчик игр по профессии, [Мартин] полностью погрузился в лицензионную прошивку таймера GPLv3. От использования библиотеки toneAC для воспроизведения мелодий в конце обратного отсчета до пользовательских шрифтов и кода, который приостанавливает таймер, пока пользователь вращает ручку, есть множество маленьких штрихов, которые должны сделать таймер приятным в использовании. За прошедшие годы мы видели несколько уникальных кухонных таймеров, но внимание к деталям, вложенное в эту сборку, действительно поднимает планку.
[Мартин] предоставил все необходимое для создания вашей собственной версии своего таймера, включая файл SVG для случая с лазерной резкой. Хотя это и не является строго обязательным, создание пользовательской печатной платы для этого проекта было бы приятным штрихом, если вы хотите внести в нее свой собственный вклад.
[Спасибо Тому за подсказку.]
Posted in Домашние лайфхаки, МикроконтроллерыTagged акрил, кухонный таймер, светодиодная матрица, светодиодный матричный дисплей, поворотный энкодер, таймер 22 апреля 2016 г.
Дэн Мэлони
. Измерители мощности Nixie. Термометры Nixie, спидометры и даже Nixies для личного украшения. Есть ли что-нибудь, что не было Nixie-fied? Как насчет кухонного таймера Nixie? Помимо трубки Nixie, это отличная сборка. Посмотрите видео под перерывом.
Как это часто бывает с поклонниками Nixie, [Kouichi Kuroi] начал с ламп и искал проект, в котором можно было бы их использовать. Шаткий кухонный таймер послужил слабо завуалированным оправданием для сборки — в конце концов, любой может скинуть пару иен на коммерческую замену, верно? Таймер оснащен четырьмя лампами IN-12 и большой цифровой клавиатурой на передней части акрилового корпуса с лазерной резкой. Для тех, кто не согласен с эстетикой клавиатуры и мудростью проекта Nixie в кухонной среде, [Ко] отмечает, что клавиатура IP65 более чем удвоила бы стоимость сборки, и немного здравого смысла имеет большое значение. предохраняя сторону высокого напряжения от контакта с чем-либо влажным.
