Кварцевые резонаторы являются пассивными компонентами радиоэлектронной аппаратуры и предназначены для использования в аналогово-цифровых цепях для стабилизации и выделения электрических колебаний определенной частоты или полосы частот. Принцип работы этого элемента следующий — в широкой полосе частот сопротивление прибора имеет емкостной характер и только на некоторых (рабочих) частотах имеет резко выраженный резонанс (уменьшение сопротивления).

Кварцевый резонатор имеет лучшие характеристики, чем другие приборы для стабилизации частоты (колебательные контуры, пьезокерамические резонаторы): такие как стабильность по частоте (уход частоты) и температуре (изменение частоты резонанса в зависимости от температуры окружающей среды).

Избирательный, ярко выраженный резонансный характер сопротивления этих компонентов определяет основные области применения кварцевых резонаторов — высокостабильные генераторы тактовых сигналов и опорных частот, цепи частотной селекции, синтезаторы частоты и т.д

Импортные кварцевые резонаторы

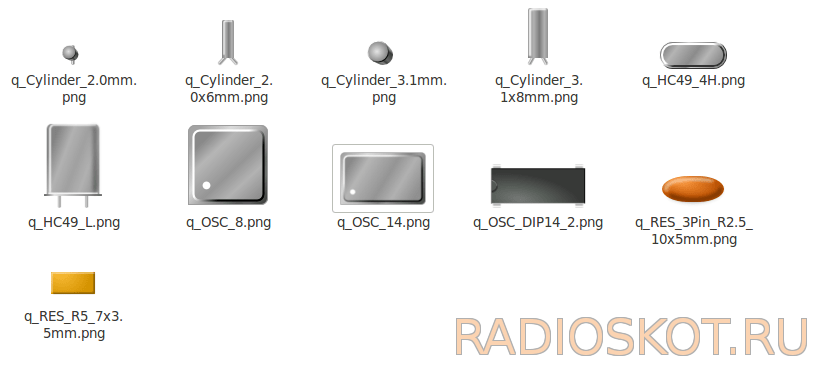

В настоящее время доступны кварцевые резонаторы в корпусах типа:
  • HC-49/U — ближайший отечественный аналог — корпус МД
  • HC-49/US — отличие от HC-49/U — меньшая высота
  • Кварцевые резонаторы для схем отсчета времени на частоту 32,768 кГц
Компоненты сертифицированы в соответсвии с международным стандартом ISO 9002

Отличительные черты:

  • Низкая стоимость
  • Промышленный стандарт
  • Широкий частотный диапазон
  • Низкое изменение рабочей частоты с течением времени
  • Резонаторы AT


Внешний вид корпусов типа HC-49

Основные технические характеристики:

Параметр Корпус
Величина
Условия генерации Габаритный чертеж
Частотный диапазон HC-49/U 1,8 — 30 МГц Основная гармоника
Корпуc L, мм
HC-49/U 13,0±0,2
HC-49/US 3,5
25 — 75 МГц Третья гармоника
75 — 100 МГц Пятая гармоника
HC-49/US 3 — 33,5 МГц Основная гармоника
26 — 75 МГц Третья гармоника
Стабильность частоты HC-49/U ±30 x10-6 Tокр. среды=25°C
HC-49/US
Температурная стабильность частоты HC-49/U ±50 x10-6 -20…+70°C
HC-49/US -10…+60°C
Диапазон рабочих температур HC-49/U -20…+70°C
HC-49/US -10…+60°C
Параллельная ёмкость HC-49/U не более 7 пФ
HC-49/US
Нагрузочная ёмкость HC-49/U 20 пФ (8.
..50 пФ)
HC-49/US
Старение HC-49/U 5×10-6 за год
HC-49/US

Технические параметры кварцевых резонаторов:

  • Тип резонатора АТ — специальный угол среза пластины кристалла кварца, при котором готовый резонатор обладает превосходной стабильностью частоты по температуре окружающей среды.
  • Последовательное эквивалентное сопротивление — импеданс резонатора, находящегося в последовательном резонансе.
  • Стабильность частоты — отклонение частоты от номинальной. Обычно выражается в миллионных долях от номинальной частоты резонатора — Nx10-6. Соответствующая иностранная маркировка — ppm (part per million — часть на миллион).
  • Температурная стабильность частоты — изменение частоты при изменении температуры резонатора.
  • Сопротивление изоляции — сопротивление между выводами резонатора (обычные значения порядка МОм)
  • Нагрузочная емкость — любая внешняя емкость, включенная последовательно с резонатором, становится элементом, изменяющим частоту резонанса. Варьируя нагрузочную емкость, можно, в некоторых пределах, изменять резонансную частоту. Некоторые изготовители иногда заранее рекомендуют использовать стандартные значения нагрузочной емкости для точной настройки резонансной частоты.
  • Диапазон рабочих температур — диапазон температур, в котором резонатор будет работать с отклонением частоты, не превышающим указанного для данного типа.
  • Гармоники — у резонаторов с типом среза АТ, которые сами по себе являются резонаторами толщинно — сдвиговых колебаний, в добавление к основной частоте резонанса возможно также проявление колебаний нечетных гармоник (3xFосн,5xFосн,7xFосн).
  • «Старение» — медленные изменения параметров резонатора по истечении некоторого периода времени.



Номиналы стандартной сетки частот для импортных резонаторов, предлагаемые ЗАО «Промэлектроника»

Для корпусов типа U

Резонансная частота, МГц Рекомендуемая
нагрузочная
емкость, пФ
Rк, (Ом) Резонансная частота, МГц Рекомендуемая
нагрузочная
емкость, пФ
Rк, (Ом) Резонансная частота, МГц Рекомендуемая
нагрузочная
емкость, пФ
Rк, (Ом) Резонансная частота, МГц Рекомендуемая
нагрузочная
емкость, пФ
Rк, (Ом)
1,8432 16; 30 600 5 16; 20 70 11 16 35 20,945   25
2
0; 16; 20
450 5,12 16 70 11,0592 0 35 22 16 25
2,048 16 450 6 16; 20 70 11,15 16 35 22,1184 0 25
2,4576 0; 16 350 6,144 0; 16 70 11,165 16 35
24
0; 16; 32 25
2,5 16 350 6,4 20 70 12 16 35 24,576 16 25
3   150 6,5   70 13,4725 16 35 25 16; 20 25
3,072 30 150 7 0; 16 50 13,5   35 26,48 16 25
3,2 16 150 7,158   50 13,6 16 35 26,535   25
3,2768 16 150 7,2 16 50 13,875 20 35 26,735 16 25
3,579545 16 90 7,3728 0 50 14   35 26,945 16 25
3,6 0 90 8 0 50 14,318 0 35 27** 16; 20 25/40
3,6864 0 90 8,192 0 50 14,7456 16 35 27,2* 16 25
3,9 16 90 8,867238 16 50 15   35 30 0; 16 40
4 0 70 9   50 16 16 35 32   40
4,032 0 70 9,216 16 50 16,384 0 35 32,768 16 40
4,096 16 70 9,6 16, 30 50 16,588 16 35 33 16 40
4,25 16 70 9,8304 16 50 16,667 16 35 36,5 16 40
4,433619 16; 18; 20 70 10 0; 16; 32 35 16,67 0 35 37,768 16 40
4,5   70 10,235 16 35 18 16 35 40 16 40
4,608 0; 16 70 10,24 16; 20 35 18,432 0; 16; 32 35 50 16 40
4,756 16 70 10,245 20 35 19,6608 0 35 70 16 40
4,8   70 10,5 16 35 20 0; 32 25 100***   60
4,9152 0 70 10,7 16 35 20,48   25

* работают на третьей гармонике.
** работают на первой и третьей гармонике.
*** работают на пятой гармонике.
Rк — эквивалентное последовательное сопротивление

Для корпусов типа US


Резонансная частота, МГц Рекомендуемая
нагрузочная
емкость, пФ
Rк, (Ом) Резонансная частота, МГц Рекомендуемая
нагрузочная
емкость, пФ
Rк, (Ом) Резонансная частота, МГц Рекомендуемая
нагрузочная
емкость, пФ
Rк, (Ом) Резонансная частота, МГц Рекомендуемая
нагрузочная
емкость, пФ
Rк, (Ом)
1     9,216 16 50  15,36 20  40 29,4912    50
3,6864 16, 30  150 12,288 0, 20  40 16,67 0  40 30* 0, 16  100
5,5   80  12,8 16  40 16,9344 16, 20  40 32*    80
7,5 16  70 13,56 0, 20  40 17,7344 20  40

*работают на третьей гармонике.
Rк — эквивалентное последовательное сопротивление

Кварцевые резонаторы для схем отсчета времени на частоту 32,768 кГц поставляются в следующих корпусах:

  • MMTF-32 — цилиндрический, для монтажа в отверстия
  • MTF-38 — цилиндрический, для монтажа в отверстия
  • DT38T — цилиндрический, для монтажа в отверстия
  • MG3A — малогабаритный для поверхностного монтажа
Корпус типа DT-26
(MMTF-32)
Корпус типа MTF38 Корпус типа DT-38(DT38T) Корпус типа MG3A
Габаритный чертеж корпусов типа MMTF-32, MTF38, DT38T Габаритный чертеж корпуса типа MG3A
Тип корпуса Размеры, мм
D L L1 A
MMTF32 2. 0±0.2 6.0±0.2 7.5±0.1 0.7±0.2
MTF38 3,0 max 8.9 max 8.0 min 1.1
DT38T 3.0 6.2 10 1.1

  • Наименование

    К продаже

    Цена от

К продаже:

2 720 шт.

Цена от:

7,76₽

Кварцевые резонаторы до 50МГц SMD кварцы 3225 5032 7050

Мы надеемся, что вся информация, представленная в каталоге, будет полезна и производителям промэлектроники, и сервисным центрам, и радиолюбителям.

Информация по размерам контактных площадок электронных компонентов, применяемых для разработки, сборки и монтажа печатных плат, находится в разделе Печатные платы.

Кварцевые резонаторы 3225
Частота кварцевого резонатора Маркировка кварцевого резонатора Склад Заказ
12 Мгц SX3225-12.000-12
12.288 Мгц SX3225-12. 288-12
16 МГц SX3225-16.000-12
20 Мгц SX3225-20.000-12
24 МГц SX3225-24.000-12
25 МГц SX3225-25. 000-12
32 Мгц SX3225-32.000-12
Цены в формате  .pdf,  .xls
Упаковка: В блистр-ленте на катушке диаметром 180 мм по 1000 кварцевых резонаторов типоразмера 3225.

Кварцевые резонаторы 5032
Частота кварцевого резонатора Маркировка кварцевого резонатора Склад Заказ
8. 000000 МГц FXMJ-8.000-12
10.000000 МГц FXMJ-10.000-12
11.0592 МГц FT-5032-11.0592-12
12. 00000 МГц FT-5032-12.00000-12
14.318180 МГц FXMJ-14.31818-12
16.00000 МГц FT-5032-16.00000-12
16. 800000 МГц FXMJ-16.800-12
18.432 МГц FT-5032-18.432-12
19.200 МГц FT-5032-19.200-12
Частота кварцевого резонатора Маркировка кварцевого резонатора Склад Заказ
20. 00000 МГц FT-5032-20.00000-12
24.00000 МГц FT-5032-24.00000-12
24.576000 МГц FXMJ-24.576-12
25. 00000 МГц FT-5032-25.00000-12
26.000000 МГц FXMJ-26.000-12
27.000000 МГц FXMJ-27.000-12
30. 000000 МГц FXMJ-30.000-12
40.000000 МГц FXMJ-40.000-12
Цены в формате  .pdf,  .xls
Упаковка: В блистр-ленте на катушке диаметром 180 мм по 1000 кварцевых резонаторов типоразмера 5032.

Кварцевые резонаторы 7050
Частота кварцевого резонатора Маркировка кварцевого резонатора Склад Заказ
6.745800 МГц FXMQ-6.7458-12
8.000000 МГц FT-0705-8.00000-12
9. 216000 МГц FXMQ-9.216-12
10.000000 МГц FXMQ-10.000-12
11.059200 МГц FXMQ-11.0592-12
12.000000 МГц FXMQ-12. 000-18
12.500000 МГц FXMQ-12.500-12
13.000000 МГц FXMQ-13.000-12
13.500000 МГц FXMQ-13.500-12
14. 000000 МГц FXMQ-14.000-12
14.318180 МГц FXMQ-14.31818-12
15.000000 МГц FXMQ-15.000-12
16. 00000 МГц FT-0705-16.00000-12
18.000000 МГц FXMQ-18.000-12
18.080000 МГц FXMQ-18.080-12
Частота кварцевого резонатора Маркировка кварцевого резонатора Склад Заказ
20. 000000 МГц FXMQ-20.000-12
24.00000 МГц FT-0705-24.00000-12
24.576000 МГц FXMQ-24.5760-12
25. 00000 МГц FT-0705-25.00000-12
26.000000 МГц MQ-26.000-12
28.636360 МГц MQ-26.63636-12
30. 000000 МГц MQ-30.000-12
32.000000 МГц MQ-32.000-12
33.000000 МГц MQ-33.000-12
35.468950 МГц MQ-35. 46895-12
40.000000 МГц MQ-40.000-12
44.535000 МГц MQ-44.535-12
45.000000 МГц MQ-45.000-12
50. 000000 МГц MQ-50.000A3-12
Цены в формате  .pdf,  .xls
Упаковка: В блистр-ленте на катушке диаметром 180 мм по 1000 кварцевых резонаторов типоразмера 7050.

Корпуса кварцевых резонаторов SMD
Типоразмер A B C D E
SX32253,5 мм2,2 мм1,2 мм1,6 мм0,7мм
5032 (MJ) 5,0 мм 3,2 мм 2,6 мм 2,3 мм 0,8 мм
7050 (MQ) 7,0 мм 5,0 мм 4,6 мм 2,5 мм 1,3 мм

Технические характеристики кварцевых резонаторов для поверхностного монтажа
Маркировка резонатора Диапазон частот Емкость нагрузки Шунтирующая емкость Сопротивление потерь Отклонение частоты Температурная стабильность Долговременная стабильность
SX32258,0…80 МГц8, 12 пФ3,0 пФ типовая70 Ом10, 30 ppm± 10,± 30 ppm± 2 ppm, ± 5 ppm
MJ (5032) 8,0…80 МГц 12 пФ 3,0 пФ типовая 25 Ом 30 ppm ± 20 ppm ± 2 ppm
MQ (7050) 8,0…110 МГц 12 пФ 3,0 пФ типовая 25 Ом 25 ppm ± 20 ppm ± 2 ppm

Кварцевые резонаторы для стабилизации частоты

Кварцевые резонаторы представляют собой кристалл кварца с нанесенными на его поверхность двумя электродами. Кристалл закреплен в корпусе, при подаче на него переменного электрического напряжения, система меняет свои механические характеристики. При совпадении часто электрического воздействия и собственного резонанса кварцевой механической системы происходит понижение затрат энергии необходимой для поддержания генерации. Это свойство используется в колебательном контуре, включенном в цепь генератора частоты. Высокая добротность резонансной характеристики колебательного контура используемой в схеме генератора позволяет получать стабильную частоту на его выходе. SMD кварцевые генераторы широко используются в изделиях электронной техники в качестве генераторов тактовой частоты синхронизирующих работу узлов и блоков приборов. Предельное значение резонансной частоты кварцевого резонатора ограничено механическими размерами и свойствами структуры кристалла, имеют максимальное значение частоты около 150МГц в случае использования мезо структуры резонатора. В SMD корпусах аналогичных типоразмеров 5032 и 7050 поставляются кварцевые тактовые генераторы для поверхностного монтажа в диапазоне частот от 6МГц до 150МГц. В SMD корпусах меньших типоразмеров SS и 3215 поставляются часовые кварцевые резонаторы. Для бюджетных применений предназначен микроминиатюрный керамический SMD резонатор Murata на 16МГц. Для стабилизации более высоких частот применяют SMD ПАВ резонаторы на 433,92МГц

Технические характеристики и маркировка кварцевых резонаторов SMD SX3225 для поверхностного монтажа

Технические характеристики и маркировка кварцевых резонаторов SMD 5032 для поверхностного монтажа

Технические характеристики и маркировка кварцевых резонаторов SMD 7050 для поверхностного монтажа
