Что такое диодный мост КВРС3510 и для чего он нужен

Диодный мост КВРС3510 — это устройство, состоящее из 4 диодов, соединенных по мостовой схеме. Основное назначение — преобразование переменного тока в постоянный пульсирующий ток. Основные характеристики КВРС3510:

  • Максимальный ток: 35 А
  • Максимальное обратное напряжение: 1000 В
  • Корпус: MB-25
  • Рабочая температура: от -55°C до +150°C

Диодный мост КВРС3510 широко применяется в блоках питания, зарядных устройствах, сварочных аппаратах и другой силовой электронике для выпрямления переменного тока.

Необходимые инструменты для проверки диодного моста

Для проверки диодного моста КВРС3510 понадобятся следующие инструменты:

  • Цифровой мультиметр с функцией проверки диодов
  • Паяльник и припой (если нужно выпаять мост с платы)
  • Пинцет

Важно использовать именно цифровой мультиметр, так как аналоговые приборы не позволяют точно измерить падение напряжения на диодах.


Подготовка диодного моста к проверке

Перед проверкой необходимо выполнить следующие подготовительные действия:

  1. Если диодный мост установлен на плате, его нужно аккуратно выпаять.
  2. Очистить выводы моста от остатков припоя.
  3. Внимательно осмотреть корпус на наличие повреждений, трещин, следов перегрева.
  4. Определить расположение выводов моста: «+» и «-» — это выходы постоянного тока, «~» — входы переменного тока.

Правильная подготовка позволит получить точные результаты проверки и избежать ошибок в измерениях.

Проверка диодного моста в режиме прозвонки

Первый этап проверки — прозвонка диодного моста. Для этого:

  1. Установите мультиметр в режим прозвонки (значок диода со звуковым сигналом).
  2. Подключите черный щуп к выводу «-«, красный — поочередно к выводам «~». Прибор должен показать высокое сопротивление (отсутствие звукового сигнала).
  3. Подключите красный щуп к «+», черный — к выводам «~». Результат должен быть аналогичным.
  4. Поменяйте полярность щупов. Теперь прибор должен показать низкое сопротивление (звуковой сигнал).

Если все измерения соответствуют описанным, можно переходить к следующему этапу проверки.


Измерение падения напряжения на диодах моста

Для более точной проверки нужно измерить падение напряжения на каждом диоде моста:

  1. Переключите мультиметр в режим проверки диодов.
  2. Подключите черный щуп к «-«, красный поочередно к «~». Показания должны быть в пределах 0.5-0.7 В.
  3. Подключите красный щуп к «+», черный — к «~». Результаты должны быть аналогичными.
  4. При обратном подключении щупов прибор должен показывать высокое сопротивление или перегрузку.

Если падение напряжения на всех диодах примерно одинаковое и находится в указанном диапазоне, мост исправен.

Как определить неисправность диодного моста

Основные признаки неисправности диодного моста КВРС3510:

  • Короткое замыкание между любыми выводами в режиме прозвонки
  • Обрыв (высокое сопротивление) при прямом включении диодов
  • Сильное отличие (более 20%) падения напряжения на разных диодах
  • Низкое обратное сопротивление диодов (менее 1 МОм)

При обнаружении любого из этих признаков диодный мост считается неисправным и подлежит замене.


Частые ошибки при проверке диодных мостов

При проверке диодных мостов нужно избегать следующих распространенных ошибок:

  • Проверка моста, не выпаяв его из схемы
  • Использование неподходящего режима мультиметра
  • Неправильное определение выводов моста
  • Игнорирование небольших отклонений в показаниях
  • Проверка только части диодов, а не всех четырех

Внимательность и аккуратность при проведении измерений позволит избежать ошибочных выводов о состоянии диодного моста.

Рекомендации по замене неисправного диодного моста

Если в результате проверки выявлена неисправность диодного моста КВРС3510, его необходимо заменить. При этом важно соблюдать следующие рекомендации:

  • Подбирать мост с аналогичными или лучшими характеристиками
  • Правильно определять полярность выводов при монтаже
  • Использовать качественный припой и флюс
  • Не допускать перегрева моста при пайке
  • Обеспечить хороший теплоотвод (использовать радиатор при необходимости)

Соблюдение этих рекомендаций обеспечит надежную работу нового диодного моста в схеме.



Как проверить диодный мост мультиметром?

Методика проверки диодного моста

Поскольку в электронике всё чаще применяются диодные мосты в одном корпусе, то встаёт вопрос о методике их проверки. Мне частенько задают вопрос: «Как проверить диодный мост?».

О проверке обычных диодов я уже рассказывал, но тему проверки диодных сборок как-то упустил из виду. Заполним этот пробел.

Для начала вспомним основные свойства диода и схему диодного моста (так называемую схему Гретца).

Как известно, диод пропускает ток только в одном направлении – это его основное свойство. Схема диодного моста по схеме Гретца приведена на рисунке.

К выводам со значком «~» подводится переменное напряжение, полярность подключения тут не важна. Проще говоря, два вывода «~», это вход переменного напряжения.

С выводов «+» и «» снимается уже постоянное напряжение. На самом деле оно пульсирующее, но сейчас не об этом.

Иногда выводы для подключения переменного напряжения (~) маркируются также AC, что означает Alternating

Current – в переводе с английского «переменный ток».

Итак, память освежили, теперь подумаем о том, как же нам проверить диодный мост мультиметром.

Для экспериментов возьмём диодную сборку RS407 на прямой ток 4 ампера и обратное напряжение 1000 вольт. Также нам потребуется любой цифровой мультиметр.

Включаем мультиметр в режим проверки диода. Обычно он совмещён с режимом «прозвонки» и обозначен на панели прибора символом диода.

Чтобы было более наглядно, нарисуем схему диодного моста на бумаге и будем ориентироваться на рисунок. Далее проверим диоды, которые на рисунке обозначены под номером 1 и 2. Для этого подключаем к минусовому выводу диодного моста плюсовой щуп мультиметра (красный). А минусовой щуп (чёрный) подключаем к выводам моста со значком «~» или аббревиатурой AC. Так как диода два, то проделываем эту операцию по очереди.

Так как в таком случае диоды будут включены в прямом (проводящем) направлении, то на дисплее мультиметра мы увидим числа вроде 0,562V (562 mV). Это падение напряжения на P-N переходе открытого диода. Его ещё называют пороговым, т.е. чтобы открыть диод, нужно превысить данное напряжение. В зарубежных даташитах этот параметр называется Forward Voltage или Forward Voltage Drop (сокращённо Vf), что в вольном переводе означает «падение напряжения в прямом включении».

Для кремниевых диодов пороговое напряжение (Vf) составляет 400…1000 mV.

Теперь подключаем чёрный щуп к другому выводу моста со значком «~» или сокращением AC. Результат должен быть аналогичный. Вот взгляните.

Как видим, этот диод также проводит ток в прямом включении, а величина порогового напряжения чуть-чуть отличается (566 mV), это нормально.

Чтобы 100% удостовериться в исправности диодов 1 и 2, проверим их при обратном включении. Для этого к минусовому выводу моста («

«) подключаем минусовой, чёрный щуп мультиметра, а красный плюсовой щуп поочерёдно подключаем к выводам, обозначенным символом «~».

Проверка одного диода…

…второго.

В обоих случаях на дисплее будет отображаться единица, что свидетельствует о высоком сопротивлении P-N перехода. В таком включении диоды ток не пропускают. Они исправны.

Итак, диоды под номером 1 и 2 мы проверили и убедились в том, что они пропускают ток в одном направлении.

Теперь проверяем другую часть моста — диоды 3 и 4. Для этого к плюсовому выводу моста подключаем минусовой щуп мультиметра и по очереди соединяем красный щуп мультиметра с выводами AC диодной сборки. Это будет проверка диодов при прямом включении.

Как видим, диоды 3 и 4 исправны. Для большей уверенности меняем щупы и проверяем их при обратном включении, аналогично тому, как это делали с диодами 1 и 2. В обоих случаях на дисплее должна быть единица.

Многим такая методика проверки может показаться сложной и нудной. Да, я бы назвал такую проверку «дотошной», но она очень эффективна, так как мы проверяем все диоды сборки по отдельности.

Быстрая проверка диодного моста.

Есть и более быстрый вариант проверки диодного моста. На рисунке, что на фото, видно, что диоды 1 и 3 включены последовательно. Значит можно проверить их сразу. Вот так.

Подключаем к минусовому выводу моста плюсовой щуп мультиметра, а к плюсовому — минусовой щуп. На дисплее должно отобразиться что-то вроде этого.

Так как диоды 1 и 3 включены последовательно, то пороговые напряжения переходов будут складываться. В данном случае оно равно 1,045V. Но не будем спешить! Диоды 2 и 4 тоже включены последовательно и в прямом включении. Мало того, они соединены параллельно последовательной ветке из диодов 1 и 3. А это значит, что измерительный ток разделится и также потечёт и через эту ветку. Таким образом, мы проверяем сразу все 4 диода. Если хотя бы один из диодов будет пробит, то мы уже получим на дисплее не значение около 1 вольта, а минимум в два раза меньше, около 0,5V. В дальнейшем мы в этом убедимся, а пока поменяем щупы местами и проверим диоды в обратном включении.

Как видим, прибор показывает единицу – сопротивление диодов велико.

А теперь возьмём заведомо неисправный диодный мост. У меня в наличии оказался диодный мост с маркировкой KBL06. Один из его диодов пробит. Проводим быструю проверку.

Как видим на фото, пороговое напряжение двух последовательно включенных диодов равно 554 милливольтам (554 mV). В таком случае, величина порогового напряжения на одном диоде будет равно около 277 mV, что для кремниевых диодов маловато. А теперь внимание! Перекинем плюсовой щуп на соседние выводы AC диодного моста. На одном из них прибор покажет нулевое сопротивление, и прибор противно запищит! Мы нашли

пробитый диод внутри диодной сборки.

Меняем щупы мультиметра местами, чтобы проверить диод в обратном включении. Напомню, что в обратном включении диод ток не пропускает, он закрыт.

На дисплее тоже, что и раньше. Сопротивление P-N перехода диода равно 0. Мы убедились в том, что один из диодов (3 или 4) сборки пробит. Такой мост нельзя применять, он неисправен.

Как видим, диодный мост можно проверить и быстро, но это не факт, что он окажется исправен. Представьте ситуацию, когда будут пробиты диоды 1 и 4. В таком случае при быстрой проверке прибор нам покажет на дисплее значение около 200 mV (для выпрямительных кремниевых диодов). В обратном включении прибор покажет единицу, так как исправные диоды 3 и 4 не пропустят ток в обратном направлении. Закрыв глаза на весьма малое значение в 200 mV, мы допустим ошибку, и сделаем неверный вывод об исправности моста. Поэтому в особо важных случаях желательно проводить полную проверку диодного моста.

Как уже было сказано, наиболее часто диоды выходят из строя по причине пробоя P-N перехода. Но на практике может встретиться другая неисправность диода – обрыв. Обрыв, это когда диод не проводит ток ни в прямом, ни в обратном включении, он является своего рода изолятором. В таком случае, мультиметр при проверке диода в прямом и обратном включении всегда будет отображать единицу (высокое сопротивление).

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Проверка диодного моста мультиметром: видео с инструкцией

Во многих устройствах, работающих от сети 220 В, установлен диодный мост. Это устройство, состоящее из четырех (для однофазной сети) или шести (для трехфазной) полупроводниковых кремниевых диодов. Оно нужно для преобразования переменного тока в постоянный. На его вход подается переменный ток, на выходе получается пульсирующее напряжение постоянное по знаку. Данные элементы схемы часто выходят из строя, утягивая за собой предохранитель. Давайте разберемся, как выполняется проверка диодного моста на исправность разными способами.

Что нужно знать о диодных мостах

Для начала мы рассмотрим, какими бывают и что внутри диодного моста. Встречаются данные элементы схемы в двух исполнениях:

  1. Из дискретных (отдельных) диодов. Обычно распаяны на плате и соединены дорожками в правильную схему.
  2. Диодные сборки. Сборки могут представлять собой как однофазные мосты для выпрямления обоих полупериодов переменного напряжения, так и сборки из двух диодов, соединенные в цепь общим катодом или анодом и другие варианты включения.

В любом случае выпрямительный однофазный диодный мост состоит из четырех полупроводниковых диодов, соединенных между собой последовательно-параллельным образом. Переменное напряжение подается на две точки, в которых соединены анод с катодом (разноименные полюса диодов). Постоянное напряжение снимается с точек соединения одноименных полюсов: плюс с катодов, минус с анодов.

На схеме место подключения переменного напряжения обозначено символами AC или «~», а выходы с постоянным напряжением «+» и «-«. Зарисуйте себе эту схему, она нам пригодится при проверке.

Если представить реальный диодный мост и совместить его с этой схемой получится что-то вроде:

Расположение диодного моста на плате и меры предосторожности

Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В — это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.

Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены. Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку.

Для этого возьмите патрон и вкрутите в него лампу накаливания на 40-100 Вт и подключите её в разрыв фазного провода для подключения к сети. Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время.

Если на плате есть короткое замыкание — при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.

Если короткого замыкания нет или блок исправен допустимо либо легкое свечение лампы, либо полное его отсутствие.

Простейшая и грубая проверка

Нам понадобится индикаторная отвертка. Она стоит копейки и должна быть в наборе инструментов в каждом доме. Нужно просто прикоснуться сначала ко входу 220В выпрямителя, если на фазном проводе загорится индикатор, значит напряжение присутствует, если нет, проблема явно не в диодном мосте и нужно проверить кабель. При наличии напряжения на входе проверяем напряжение на плюсовом выходе выпрямителя, оно в этой точке может доходить до 310 В, индикатор вам его покажет. Если индикатор не светится — диодный мост в обрыве.

К сожалению, больше ничего мы узнать с помощью индикаторной отверткой не сможем. О том, как пользоваться индикаторной отверткой, можете узнать из нашей статьи.

Прозвонка диодного моста мультиметром

Любую деталь на плате можно выпаять для проверки или прозвонить не выпаивая. Однако точность проверки в таком случае снижается, т.к. возможно, отсутствие контакта с дорожками платы, при видимой «нормальной» пайке, влияние других элементов схемы. К диодному мосту это тоже относится, можно его не выпаивать, но лучше и удобнее для проверки его выпаять. Мост, собранный из отдельных диодов, довольно удобно проверять и на плате.

Почти в каждом современном мультиметре есть режим проверки диодов, обычно он совмещен со звуковой прозвонкой цепи.

В этом режиме выводится падение напряжение в милливольтах между щупами. Если красный щуп подсоединен к аноду диода, а черный к катоду, такое подключение называется в прямом или проводящем направлении. В этом случае падение напряжения на PN-переходе кремниевого диода лежит в диапазоне 500-750 мВ, что вы можете наблюдать на картинке. Кстати на ней изображена проверка в режиме измерения сопротивлений, так тоже можно, но есть и специальный режим проверки диодов, результаты будут, в принципе, аналогичны.

Если поменять щупы местами – красный на катод, а черный на анод, на экране будет либо единица, либо значение более 1000 (порядка 1500). Такие измерения говорят о том, что диод исправен, если в одном из направлений измерения отличаются, значит, диод неисправен. Например, сработала прозвонка – диод пробит, в обоих направлениях высокие значения (как при обратном включении) – диод оборван.

Важно! Диоды Шоттки имеют меньшее падение напряжения, порядка 300 мВ.

Есть еще экспресс проверка диодного моста мультиметром. Порядок действий следующий:

  1. Ставим щупы на вход диодного моста (~ или AC), если сработала прозвонка – он пробит.
  2. Ставим красный щуп на «–», а красный на «+» — на экране высветилось значение около 1000, меняем щупы местами – на экране 1 или 0L, или другое высокое значение — диодный мост исправен. Логика такой проверки в том, что диоды соединены последовательно в две ветви, обратите внимание на схему, и они проводят ток. Если плюс питания подан на – (точка соединения анодов), а минус питания на «+» (точка соединения катодов), это и происходит при прозвонке. Если один из диодов в обрыве, ток может потечь по другой ветке и вы можете сделать ошибочные измерения. А вот если один из диодов пробит – на экране высветится падение напряжения на одном диоде.

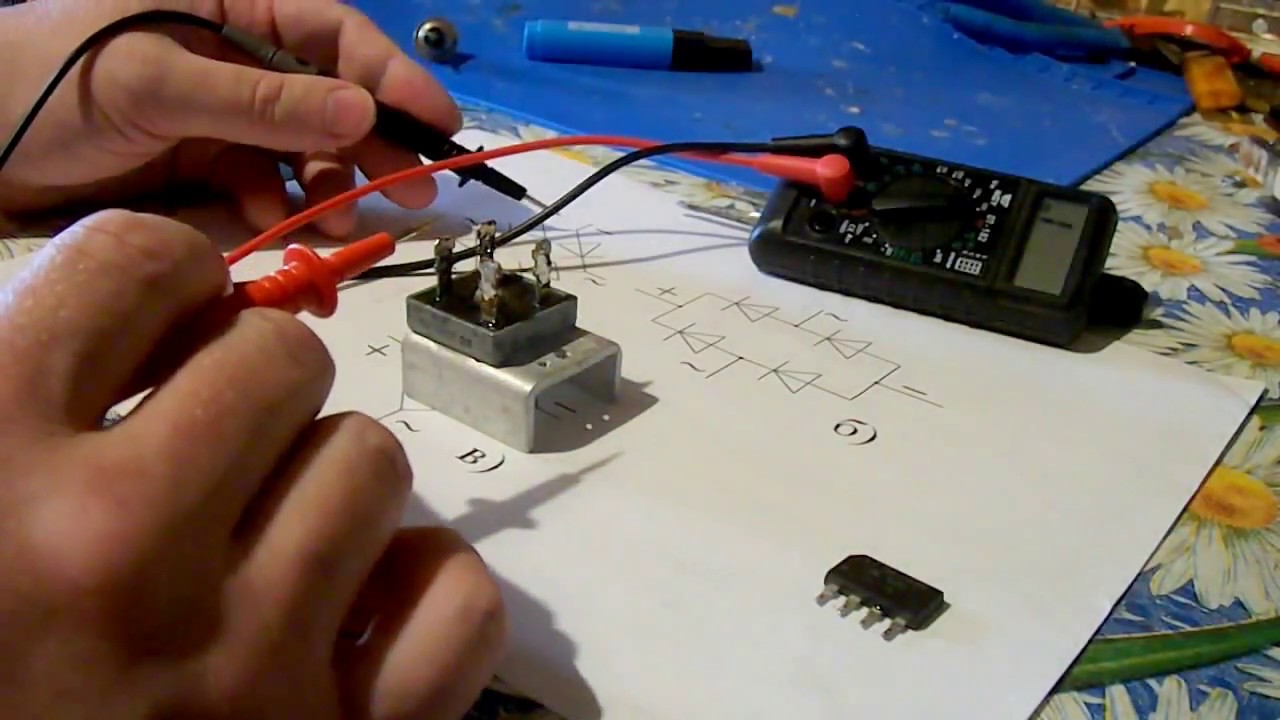

На видео ниже наглядно показано, как проверить диодный мост мультиметром:

Полная проверка диодного моста

Также проверить диодный мост мультиметром можно по следующей инструкции:

  1. Устанавливаем красный щуп на «–», а черным по очереди касаемся выводов, к которым подключается переменное напряжение «~», в обоих случаях должно быть порядка 500 на экране прибора.
  2. Ставим черный щуп на «–», красным касаемся выводов «~ или AC», на экране мультиметра единица, значит, диоды не проводят в обратном направлении. Первая половина диодного моста исправна.
  3. Черный щуп на «+», а красным касаемся входов переменного напряжения, результаты должны быть как в 1 пункте.
  4. Меняем щупы местами, повторяем измерения, результаты должны быть как в пункте 2.

То же самое можно сделать «цэшкой» (универсальный измерительный прибор советского производства). Как проверить диодный мост стрелочным мультиметром, рассказывается на видео:

Кстати, проверку можно выполнить вообще без тестера – батарейкой и контрольной лампочкой (или светодиодом). При правильном включении диода ток потечет через лампочку и она засветится.

В заключение хотелось бы отметить, что диодные мосты устанавливаются повсюду: в зарядном устройстве, сварочном аппарате, на инверторе, в блоках питания и т.д. Благодаря описанной методике вы сможете проверить диоды на работоспособность в домашних условиях.
