Лабораторный блок питания на полевом транзисторе. Мощный лабораторный блок питания на полевом транзисторе: особенности конструкции и схемы

Основные элементы схемы:

1. Трансформатор — понижает сетевое напряжение
2. Выпрямитель — преобразует переменное напряжение в постоянное
3. Фильтр — сглаживает пульсации
4. MOSFET-транзистор — регулирующий элемент
5. Схема управления — обеспечивает стабилизацию и регулировку

Какие параметры можно получить от блока питания на MOSFET?

При грамотном проектировании лабораторный блок питания на полевом транзисторе способен обеспечить следующие выходные параметры:

• Диапазон выходных напряжений: 0-50 В
• Максимальный выходной ток: до 10-20 А
• Нестабильность выходного напряжения: менее 0.1%
• Уровень пульсаций: менее 1 мВ
• КПД: до 85-90%

Точные значения зависят от конкретной схемы и применяемых компонентов. Но в целом использование MOSFET-транзистора позволяет создать очень качественный источник питания.

Ключевые компоненты блока питания

При разработке лабораторного блока питания на полевом транзисторе особое внимание следует уделить выбору следующих ключевых компонентов:

Силовой трансформатор

Требования к трансформатору:

• Мощность: в 1.5-2 раза больше максимальной выходной мощности блока питания
• Вторичное напряжение: на 5-10 В выше максимального выходного
• Желательно наличие экранирующей обмотки для снижения помех

MOSFET-транзистор

Основные параметры при выборе MOSFET:

• Максимальное напряжение сток-исток: в 1.5-2 раза больше входного напряжения
• Максимальный ток стока: в 1.5-2 раза больше максимального выходного тока
• Сопротивление канала в открытом состоянии: как можно меньше (единицы-десятки мОм)

Операционный усилитель

Требования к ОУ для схемы управления:

• Низкий входной ток смещения
• Малый температурный дрейф
• Высокий коэффициент усиления
• Широкая полоса пропускания

Правильный выбор этих компонентов во многом определяет качество и надежность блока питания.

Как собрать блок питания на полевом транзисторе своими руками

Сборка лабораторного блока питания на полевом транзисторе требует определенных навыков, но вполне доступна радиолюбителю. Основные этапы:

1. Подбор и расчет компонентов по выбранной схеме
2. Изготовление печатной платы
3. Монтаж компонентов
4. Установка радиатора охлаждения для MOSFET-транзистора
5. Сборка в корпус
6. Настройка и калибровка

При работе необходимо соблюдать меры электробезопасности, так как устройство подключается к сети 220 В.

Возможные проблемы при эксплуатации

При использовании лабораторного блока питания на полевом транзисторе могут возникнуть следующие проблемы:

• Самовозбуждение схемы на высоких частотах
• Перегрев MOSFET-транзистора при больших токах
• Выход из строя при коротком замыкании в нагрузке
• Появление пульсаций на выходе при максимальных токах

Для предотвращения этих проблем необходимо:

• Тщательно разводить печатную плату с учетом высокочастотных свойств схемы
• Обеспечить эффективное охлаждение силовых элементов
• Предусмотреть схемы защиты от перегрузки и короткого замыкания
• Использовать качественные фильтрующие конденсаторы большой емкости

При соблюдении этих рекомендаций можно получить надежный и долговечный источник питания.

Заключение

Лабораторный блок питания на полевом транзисторе — это мощный и эффективный инструмент для радиолюбителя и профессионала. Использование MOSFET-транзистора позволяет создать источник питания с отличными характеристиками при сравнительно простой схеме. При грамотном проектировании и изготовлении такой блок питания способен обеспечить стабильное питание самой требовательной аппаратуры.

МОЩНЫЙ БЛОК ПИТАНИЯ НА ПОЛЕВОМ ТРАНЗИСТОРЕ

Мощный блок питания на полевом транзисторе схема

Используя в схеме стабилизатора мощный полевой транзистор, можно собрать простой стабилизатор, тем не менее имеющий очень хорошие параметры. Он имеет в открытом состоянии сопротивление канала всего 0,02 Ома, а так-же обеспечивает ток до 30 А. Мощность, рассеиваемая транзистором, может превышать Вт. Принципиальная схема одного из вариантов такого стабилизатора приведена на рисунке, клик — для увеличения. Переменное напряжение поступает на выпрямитель и сглаживающий фильтр, и далее на сток полевого транзистора и через резистор R1 на затвор, открывая транзистор. Часть выходного напряжения через резисторный делитель подается на вход микросхемы, замыкая цепь ООС.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

• Лабораторный блок питания
• 11 схем питания различной сложности
• Самодельный блок питания на MOSFET транзисторе
• Бестрансформаторный блок питания на полевом транзисторе (BUZ47A)
• Мощный регулируемый источник питания. Мощный регулируемый блок питания на полевом транзисторе схема
• Схемы блоков питания своими руками
• Мощный блок питания на полевом транзисторе

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простые схемы регуляторов тока.

Лабораторный блок питания

Блок питания БП-4А куплен был больше 10 лет назад под один самодельный проект. В паспорте указавалось, что защита от короткого замыкания и перегрева есть. На практике блок питания работал на режимах по току больше рекомендованного 2,7 А , понижающий трансформатор легко отдавал ток до 6А и в конце концов блок сгорел. С тех пор ему совсем не везло, купленные для ремонта микросхемы стабилизатора сгорали одна за другой и блок питания был заменен импульсным и забыт.

Однако прямые стабилизаторы при своей работе не создают помех, что очень удобно для питания радиоаппаратуры. Под новые проекты решено было переделать блок питания в лабораторный с регулируемым стабилизированным напряжением от 3 до 18 Вольт и током до 5 Ампер.

Watch this video on YouTube Для переделки была применена простая, но мощная схема на полевом транзисторе и регулируемом параллельном стабилизаторе TL Схема блока питания простая. Вся скромная обвязка полевого транзистора размещена на небольшой платке, но может быть легко установлена и навесным монтажом. Транзистор закреплен на радиаторе, обязательно через штатную изолируюшую прокладку. Термопаста также не помешат.

Для удобства монтажа радиатор повернут на градусов. Смотри фото и видео. Регулирующий напряжение потенциометр установлен вместо корпуса плавково предохранителя по сети Вольт. Сам предохранитель оставлен внутри корпуса блока питания.

Вопрос контроля напряжения решен установкой встраиваемого вольтметра куплен через интернет. Для этого в корпусе блока питания вырезано прямоугольное окошко. Вольтметр и резистор регулировки напряжения закреплены на корпусе термоклеем.

При сборке корпуса блока питания в целях безопасности необходимо проложить изолирующую прокладку со стороны пайки на плату обвязки транзистора. Полевые транзисторы выдерживают ток десятки ампер и предохранитель скорее всего предназначен для защиты трансформатора и выпрямителя.

Испытания показали, что лабораторный блок питания с поставленными задачами справляется. Понравилась идея строительства лабораторного блока питания своими руками? Добавьте инструкцию в избранное и поделитесь ссылкой с друзьями. Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. По каким признакам это регулируемое питалово названо лабораторным , ага наверно потому, что там цифровой показометр.

Лабораторным его можно назвать лишь условно. Нет ограничения тока, нет фильтрации дросселей по питанию, конденсаторов. Его можно назвать проверочным или испытательным бп. Для себя сделал из сгоревшего китайского бп типа Baku T, лабораторный бп.

Использовал лишь корпус, с стрелочными приборами, и то амперметр перетянул на 5 ампер. Поставил ограничение по току, что бы не спалить нагрузку, два силовых транзистора на радиаторе, установил куллер на радиатор, на случай перегрева.

И много чего еще. Получил пульсации на выходе мв. А так для испытания есть блок на ширпотребных кренках, включил проверил отключил кренки надергал со списанной аппаратуры.

Давайте будем проще — лабораторный блок питания это блок в котором предусмотрена возможнось регулировки. В данном случае напряжения. Что в практите радиолюбителя вполне может и хватить. Search for:. Автор Master На чтение 3 мин. Просмотров Опубликовано Добавить комментарий Отменить ответ.

IgaZ Юрий Master автор Нормальный блок, два ампера держит,на выход резистор и оптопару вечный блок. Перекладина для плечиков на основе элементов системы Джокер. Замена экрана на Kodak EasyShare. Переделка универсального спутникового конвертера в круговой. Новогодняя елка из металла. Магнитная ключница в рустикальном стиле. Планшет с LCD экраном для рисования. Индикатор звука на светодиодах.

11 схем питания различной сложности

Сохранить и прочитать потом —. В полной мере сказанное относится не только к ламповым проектам, поэтому все, что будет описано ниже, пригодится и для цифровых, и для аналоговых трактов на полупроводниках. А жизнь, между прочим, не так проста, как кажется на первый взгляд. Любимые всеми интегральные стабилизаторы серий LM78, LM79, LM и LM очень удобны и стоят копейки, но в технике класса High End применяются крайне редко из-за широкого спектра ВЧ-шумов, которые у них вообще не нормируются. Эти шумы не слышны, но, взаимодействуя с полезным сигналом, становятся причиной интермодуляции.

Я решил собрать регулируемый блок питания с регулировкой напряжения и тока. Вот схема регулировки напряжения: При R1= ом и входном Обладая мощным набором инструментов информационной.

Самодельный блок питания на MOSFET транзисторе

Ключ на полевом транзисторе Привет всем, вопрос может звучать глупо, но все же. Всегда пользовался биполярными транзисторами, и Простейший инвертор на полевом или биполярном транзисторе Добрый день! Прошу помочь с детским вопросом! Дино: Логический выход с мультивибратора Проблема со схемой электронного ключа на полевом транзисторе Здравствуйте. Помогите пожалуйста о схемой электронного ключа. Использовал Эту Схему

Бестрансформаторный блок питания на полевом транзисторе (BUZ47A)

Для питания различных транзисторных конструкций решил собрать блок питания далее — БП со стабилизатором на полевых транзисторах, так как они имеют малое падение напряжения при больших токах в нагрузку. Узел ограничения тока в нагрузку позволяет уменьшить последствия после аварийных ситуаций, а надеяться только на один предохранитель не очень разумно. Правда, мне не понравилось место установки «датчика тока» R7 в схеме. Перед сборкой стабилизатора, показалось, что из-за него возможна просадка выходного напряжения. Все-таки, мне не повезло.

Как самому собрать простой блок питания и мощный источник напряжения. Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт.

Мощный регулируемый источник питания. Мощный регулируемый блок питания на полевом транзисторе схема

Устройство заменяет нагрузку в виде набора постоянных или переменных резисторов и поможет при испытании и налаживании блоков питания. Испытуемый блок питания подключается к входным клеммам и резистором R2 выставляется желаемый ток. Конструкцию можно выполнить навесным монтажом в любом подходящем корпусе, например от компьютерного блока питания, с вентилятором для обдува радиатора. Основные параметры транзистора TIP Обозначение контактов: Международное: C — коллектор, B — база, E — эмиттер.

Схемы блоков питания своими руками

Усилитель звука на микросхеме ULNM. Регулятор оборотов с обратной связью для коллекторных двигателей переменного тока. Эта схема выбрана из-за того, что имеет узел ограничения тока в нагрузке за это отвечают элементы R6 R7 и VT5, выделенные на рис. При испытании ИП, уже при токе нагрузки всего 4 А напряжение на нагрузке проседало с 14,56 до 13,72 В. Схема доработанного ИП показана на рис. Если применить трансформатор типа ТС, максимальный ток может быть 20 А.

Мощный полевой транзистор мы оставили на охлаждающем радиаторе схемы стабилизатора, предназначенного для блока питания.

Мощный блок питания на полевом транзисторе

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно.

Рано или поздно перед каждым радиолюбителем постает проблема универсального блока питания, которым можно и ардуино, и преобразователь запитать. Решений может быть три. Купить заводской лабораторник. Быстрое, и дорогое решение, не каждый может себе позволить качественный блок напряжением 25 — 30В и током хотя бы 5А, с ограничением тока, регулируемой защитой от К. Качество многих можно проверить, лишь вскрыв корпус, что лишает гарантии, на что может согласиться не каждый.

С помощью предлагаемой схемы блока питания для USB порта, можно подсоединить к компьютеру или ноутбуку внешнее USB-устройство, потребляющее большую мощность.

Сохранить и прочитать потом —. В полной мере сказанное относится не только к ламповым проектам, поэтому все, что будет описано ниже, пригодится и для цифровых, и для аналоговых трактов на полупроводниках. А жизнь, между прочим, не так проста, как кажется на первый взгляд. Любимые всеми интегральные стабилизаторы серий LM78, LM79, LM и LM очень удобны и стоят копейки, но в технике класса High End применяются крайне редко из-за широкого спектра ВЧ-шумов, которые у них вообще не нормируются. Эти шумы не слышны, но, взаимодействуя с полезным сигналом, становятся причиной интермодуляции.

Еще один простой, но мощный источник питания, выполненный на мощных составных транзисторах рис. Напряжение на выходе устройства регулируется от 0 до 15 В. Ток зависит от степени разряда аккумуляторных батарей и может достигать 20 А.

Лабораторный блок питания на полевых транзисторах

Описанное устройство предназначено для преобразования постоянного автомобильного напряжения 12 Вольт в сетевое Вольт, с частотой порядка 50 Гц. Выходная мощность при использовании указанных номиналов составит порядка Ватт. Основа преобразователя — задающий генератор на частоту Гц, который построен на микросхеме TL Драйвер предварительный усилитель построен на транзисторах VT1, VT2.

Поиск данных по Вашему запросу:

Лабораторный блок питания на полевых транзисторах

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

• Источник питания на полевых транзисторах типа IRF3205
• Лабораторный источник питания 3-20В, ток 0,25-1,2А (IRF630MF)
• Простой БП для трансивера
• Лабораторный источник питания 3-20В, ток 0,25-1,2А (IRF630MF)
• Инженерные решения
• Самодельный лабораторный блок питания

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Регулируемый стабилизатор напряжения на Tl431 и полевом транзисторе.

Источник питания на полевых транзисторах типа IRF3205

Присоединяйтесь к нам в Яндекс Дзен. Линейный лабораторный блок питания. Обеспечивает регулировку выходного напряжения и тока. Диапазон регулировки напряжения находится в пределе от 0 до 50 вольт, а тока от 0 до 4 ампера. Построен лабораторный блок питания на дискретных элементах и одном операционном усилителе TL Для сборки потребуется трансформатор с мощностью не менее ватт, с выходным напряжением 50 вольт и током не менее 4 ампера.

После выпрямления на диодном мосту и фильтрации пульсаций на конденсаторе напряжение поступает на 4 мощных транзистора, которые и коммутируют и регулируют выходной ток и напряжение. В цепях эмиттеров транзисторов стоят согласующие резисторы, с одного из них, левого по схеме, снимается напряжение для регулировки тока, по сути один из резисторов работает датчиком тока. Линейные лабораторные блоки питания отличаются малыми выходными пульсациями напряжения, однако за это приходится платить огромным тепловыделением на радиаторе транзисторов при максимальных токах, радиатор поэтому должен быть приличных размеров, либо чуть поменьше, но с обдувом.

Если радиатор изолирован от корпуса устройства, то все транзисторы можно закрепить теплоотвод без термопрокладок. После правильной сборки из исправных деталей ничего налаживать не надо, устройство должно заработать сразу.

Если не удалось найти указанные на схеме транзисторы, их можно заменить на TIP35, либо можно использовать отечественные транзисторы типа КТ с буквенными индексами В и Г, но у них максимальный ток поменьше, чем на указанных в схеме транзисторах. Ярлыки: блок питания , стабилизатор напряжения. Следующее Предыдущее Главная страница.

Поделиться в соцсетях.

Лабораторный источник питания 3-20В, ток 0,25-1,2А (IRF630MF)

Предлагаемый для повторения лабораторный блок питания с регулируемым выходным напряжением позволяет подключать нагрузку с током потребления до 1,6 А. Выходное напряжение постоянного тока может быть от 1 до 9 В. Устройство имеет защиту от перегрузки и короткого замыкания в цепи нагрузки, а также защиту от повышенного напряжения сети переменного тока В. При конструировании этого БП была поставлена задача создать малогабаритный экономичный регулируемый блок питания с линейным стабилизатором напряжения, который бы по своим параметрам и надежности превосходил имеющиеся в свободной продаже аналогичные промышленные изделия. Конструкцию удалось разместить в пластмассовой коробке размерами х80х75 мм, в качестве которой применена обычная мыльница см фото. Принципиальная схема показана на рис. Работает устройство следующим образом.

Простой лабораторный блок питания делаем своими руками с Вся скромная обвязка полевого транзистора размещена на.

Простой БП для трансивера

Технический портал радиолюбителей России. Фотогалерея Обзоры Правила Расширенный поиск. Уважаемые посетители! RU существует исключительно за счет показа рекламы. Мы будем благодарны, если Вы не будете блокировать рекламу на нашем Форуме. Просим внести cqham. Страница 1 из 2 1 2 Последняя К странице: Показано с 1 по 10 из Опции темы Версия для печати Версия для печати всех страниц Подписаться на эту тему…. По четыре штуки на небольшом радиаторе.

Лабораторный источник питания 3-20В, ток 0,25-1,2А (IRF630MF)

Загрузок: Блок питания на полевых транзисторах IRF При этом придется добавить еще один транзистор. Источник питания на полевых транзисторах типа IRF Собрал и проверил схему стабилизатора RK9UC [1], показанную на рис.

Усилитель звука на микросхеме ULNM. Регулятор оборотов с обратной связью для коллекторных двигателей переменного тока.

Инженерные решения

Используя в схеме стабилизатора мощный полевой транзистор, можно собрать простой стабилизатор, тем не менее имеющий очень хорошие параметры. Он имеет в открытом состоянии сопротивление канала всего 0,02 Ома, а так-же обеспечивает ток до 30 А. Мощность, рассеиваемая транзистором, может превышать Вт. Принципиальная схема одного из вариантов такого стабилизатора приведена на рисунке, клик — для увеличения. Переменное напряжение поступает на выпрямитель и сглаживающий фильтр, и далее на сток полевого транзистора и через резистор R1 на затвор, открывая транзистор. Часть выходного напряжения через резисторный делитель подается на вход микросхемы, замыкая цепь ООС.

Самодельный лабораторный блок питания

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Этот лабораторный блок питания способен обеспечить стабилизацию как тока, так и напряжения. Основой его служит электронный стабилизатор — именно он определяет все выходные параметры устройства. При сравнительной схемной простоте стабилизатор имеет хорошие параметры, прост в эксплуатации.

Но! Нигде не смог найти схему БП на полевых транзисторах! Уверен что я не правильно ищу!:crazy: Помогите схемкой или ссылочкой.

Ключ на полевом транзисторе Привет всем, вопрос может звучать глупо, но все же. Всегда пользовался биполярными транзисторами, и Простейший инвертор на полевом или биполярном транзисторе Добрый день!

При построении сильноточных стабилизаторов напряжения радиолюбители обычно используют специализированные микросхемы серии и аналогичные, «усиленные» одним или несколькими, включенными параллельно, биполярными транзисторами. Если для этих целей применить мощный переключательный полевой транзистор, то удастся собрать более простой сильноточный стабилизатор. Схема одного из вариантов такого стабилизатора приведена на рис. В нем в качестве силового применен мощный полевой транзистор IRLR Хотя он и предназначен для работы в ключевом переключательном режиме, в данном стабилизаторе он используется в линейном режиме. Мощность, рассеиваемая транзистором, может достигать Вт.

Принципиальная схема самодельного лабораторного источника питания, выполнен на биполярных и полевых транзисторах.

О двух вариантах исполнения: на биполярных и полевых транзисторах. К слову сказать, именно тот конструктив был позже переделан на новую элементную базу и об этом будет рассказано в самом конце. Было решено не уходить от наработанного опыта и использовать то, что было недорого и рядом. Главное в источнике питания — это трансформатор и силовые транзисторы. Теперь транзисторы.. В предыдущем источнике стояло три КТБМ на небольшом радиаторе — это и определило срок службы блока питания, в целом, ибо умер он именно из-за перегрева транзисторов.

Присоединяйтесь к нам в Яндекс Дзен. Линейный лабораторный блок питания. Обеспечивает регулировку выходного напряжения и тока.

Мощный лабораторный блок питания с MOSFET транзистором на выходе своими руками

Мощный лабораторный блок питания с MOSFET транзистором на выходе своими руками

В предыдущей статье мы рассматривали схемы ЗУ с использованием в качестве силового ключа мощные p-n-p или n-p-n транзисторы. Они позволяли получить достаточно большой ток при небольшом количестве радиодеталей, но  у используемых биполярных транзисторов имеется существенный недостаток…

— это большое падение напряжения коллектор-эмиттер в режиме насыщения, достигающее 2 … 2,5 В у составных транзисторов, что приводит к их повышенному нагреву и необходимости установки транзисторов на большой радиатор.

Гораздо экономичней вместо биполярных транзисторов устанавливать силовые МОП (MOSFET) транзисторы, которые при тех же токах имеют гораздо меньшее (в 5 -10 раз) падение напряжения на открытом переходе сток-исток. Проще всего вместо силового p-n-p транзистора установить мощный p-канальный полевой транзистор, ограничив с помощью дополнительного стабилитрона напряжение между истоком и затвором на уровне 15В. Параллельно стабилитрону подключается резистор сопротивлением около 1 кОм для быстрой разрядки ёмкости затвор-исток.

Гораздо более распространены и доступней силовые n- канальные МОП транзисторы, но принципиальная схема устройства с такими транзисторами несколько усложняется, т. к. для полного открытия канала сток-исток на затвор необходимо подать напряжение на 15 В выше напряжения силовой части. Ниже рассмотрена схема такого устройства.

Мощный лабораторный блок питания 1,5 -30В, 0-5А на MOSFET транзисторе

Основа конструкции мало отличается от ранее рассмотренных устройств на биполярных силовых транзисторах. С помощью конденсаторов С1-С3 и диодов VD1-VD5 в схеме формируется повышенное на 15 В напряжение, которое с помощью транзисторов VT2, VT3 подаётся на затвор полевого транзистора VT1.

В схеме желательно использовать MOSFET с наиболее низким сопротивлением открытого канала, но максимальное допустимое напряжение этих транзисторов должно быть в 1,5 — 2 раза выше напряжения силовой цепи. В качестве диода VD8 желательно использовать диоды с барьером Шоттки с рабочим напряжением выше максимального в силовой цепи, в крайнем случае можно использовать КД213А или КД2997, КД2799, но их придётся установить на небольшой радиатор. Требования к изготовлению накопительного дросселя DR1 такие же как и в зарядных устройствах с биполярными ключевыми транзисторами.

При отсутствии подходящего проволочного резистора, используемого в качестве токового шунта R17 схему можно доработать, используя небольшой отрезок манганинового провода диаметром 2 мм или мощные проволочные резисторы сопротивлением 0,01 …0,05 Ом.

Следующая схема имеет нормализацию напряжения на токовом шунте и усилителя на ОУ.

Лабораторный блок питания с усилителем-нормализатором напряжения шунта

Предлагаемая схема отличается от описанной, выше наличием операционного усилителя DA2, что позволяет можно использовать как любой проволочный резистор сопротивлением 0,01 … 0,05 Ом и мощностью 1 — 2 Вт, так и кусок подходящего нихромового или манганинового провода диаметром 1,5 … 2 мм.

Операционный усилитель усиливает напряжение шунта до уровня, необходимого для нормальной работы компаратора микросхемы DA1. Коэффициент усиления ОУ DA2 определяется соотношением сопротивлений резисторов R15 и R18 и определяется из условия получения на выходе ОУ напряжения 0,5 … 3 В при выбранном максимальном выходном токе устройства.

Выходной ток регулируется переменным резистором R4, максимальное напряжение на движке которого должно быть равно напряжению на выходе ОУ DA2 при максимальном рабочем токе. Сопротивление переменного резистора R4 может быть любым в пределах 1 … 100 К, а максимальное напряжение на его движке определяется сопротивлением резистора R6.

Схема позволяет получить гораздо больший выходной ток, чем выбранный автором — максимальная величина тока определяется мощностью силового трансформатора, элементами силовой цепи и настройкой узла ограничения выходного тока. В качестве DA2 может быть использован практически любой доступный операционный усилитель, например КР140УД1408, КР140УД608, КР140УД708, mA741 и т.д.

Конденсатор частотной коррекции C9 может отсутствовать при использовании ОУ, не требующих его использования. В случае использования ОУ типа КР140УД1408 (LM308) его припаивают между выводами 1 и 8, у других ОУ выводы могут быть иными.

Лабораторный блок питания отличается от ранее описанного зарядного устройства гораздо большим максимальным выходным напряжением. Автором выбрано напряжение 30В, но если использовать трансформатор с большим выходным напряжением и применить более высоковольтные силовые элементы, можно получить гораздо более высокие значения.

Регулировка выходного напряжения осуществляется переменным резистором R16, сопротивление которого может быть в пределах 3,3 … 100кОм. Верхний предел выходного напряжения определяется сопротивлением резистора R17 из расчёта получения напряжения 1,5 В на движке переменного резистора R16 в его нижнем, по схеме, положении.

Схему можно упростить, исключив регуляторы тока и напряжения, а также измерительную головку, если устройство будет использоваться только для зарядки одного типа аккумуляторов. Вместо переменного резистора — регулятора выходного напряжения на печатной плате установлен многооборотный подстроечный резистор R15, а ограничение выходного тока задаётся делителем на резисторах R4, R5.

Для исключения выхода из строя диода VD11 при случайной переполюсовке аккумулятора установлен предохранитель FU2. В качестве транзисторов VT2, VT3 можно использовать любые маломощные транзисторы соответствующей структуры на напряжение 60В и ток коллектора 100мА, например КТ209Е, КТ3102Б и т.д.

В авторском варианте схема настраивалась на выходной ток 3,0 А, но его легко повысить до 6А и более, уменьшив номинал резистора R13 до 5,0 кОм.

Внешний вид платы и расположение элементов:

Предложенная схема лабораторного блока питания можно дополнить узлом защиты нагрузки от неконтролируемого повышения выходного напряжения, например, при пробое выходного транзистора или неисправности в схеме. Смотрите следующую схему:

ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ С ЗАЩИТОЙ

Предлагаемый лабораторный блок питания отличается от схемы, выше наличием узла защиты нагрузки от повышенного напряжения. При включении блока питания напряжение на его выходе отсутствует, что исключает случайный выход из строя подключенной нагрузки из-за начального несоответствия установленного напряжения и требуемого. Узел ручного включения / отключения нагрузки собран на транзисторах VT5, VT7 и реле K1.

Узел работает следующим образом: в исходном состоянии транзисторы VT5, VT7 заперты и реле К1 обесточено. При кратковременном нажатии на кнопку SB1 высокий потенциал на коллекторе VT7 через резистор R30 и конденсатор С11 открывает VT7 — реле К1 срабатывает, а протекающий через резистор R33 ток катушки реле открывает транзистор VT5, который через резистор R26 удерживает транзистор VT7 в открытом состоянии длительное время. На лицевой панели блока питания зажигается светодиод HL3 «НАГРУЗКА», а контакты реле К1 коммутируют выходное напряжение на выходные клеммы.

В этом состоянии на коллекторе транзистора VT7 низкий потенциал, а на коллекторе VT5 высокий. Конденсатор C10 через резистор R19 заряжается до напряжения 35В, плюсом к нижней, по схеме, обкладке и минусом к базе транзистора VT7. При повторном нажатии кнопки SB1 через резистор R30 и конденсатор С10 к базе VT7 прикладывается отрицательное напряжение — транзистор запирается, отключается реле К1, снимая напряжение с нагрузки, запирается транзистор VT5 и схема приходит в исходное состояние до следующего нажатия кнопки SB1.

Защита от нештатного повышения выходного напряжения работает следующим образом: при нормальном режиме работы напряжение на движке переменного резистора R20 всегда будет равно 1,5 В, независимо от его положения, так как схема управления на микросхеме DA1 сравнивает его с опорным на выводе 15, которое определяется параметрами делителя напряжения на резисторах R13 и R8. При неисправности в схеме это напряжение может превысить уровень 1,5 В, транзистор VT4 через резисторный делитель R15, R16 откроется, а транзистор VT7 закроется, отключив выходное реле К1. При длительной аварийной ситуации будет гореть светодиод HL2 «АВАРИЯ», а реле К1 кнопкой SB1 включаться не будет.

Защита также сработает при быстром вращении оси переменного резистора R20 в сторону уменьшения выходного напряжения, что позволяет быстро отключить нагрузку, если случайно было установлено его недопустимо высокое значение.

Схема также защищает элементы устройства от протекания большого тока при переполюсовке заряжаемого аккумулятора. Если аккумулятор ошибочно подключен минусовым выводом к плюсовой клемме блока питания, то через диод VD15 и резистор R31 откроется транзистор VT6, загорится светодиод HL2 «АВАРИЯ», а реле К1 не будет включаться кнопкой SB1, что предотвращает выход из строя контактов реле К1, конденсатора С9, катушки дросселя DR1 и диода DV10.

Очень важно вначале подключить заряжаемый аккумулятор, а затем нажать кнопку «ПУСК» для начала зарядки, в противном случае, при переполюсовке аккумулятора, перегорит предохранитель FU2.

Перед нажатием кнопки «ПУСК» движком переменного резистора R20 следует установить выходное напряжение блока питания равным его значению при полностью заряженном аккумуляторе, например, для свинцового 12В аккумулятора следует установить 14,8В. Если напряжение на выходе блока питания установить ниже, чем напряжение заряжаемого аккумулятора, то, сразу после пуска, реле К1 обесточится, отключив нагрузку, а светодиод HL2 «АВАРИЯ» кратковременно загорится.

Настройка схемы управления описана на предыдущей странице, а конструктивное исполнение накопительного дросселя приведено в предыдущих публикациях раздела зарядных устройств. Транзистор VT1 и диоды VD7, VD10 следует установить на небольшие радиаторы, площадь которых зависит от выбранного максимального рабочего тока.

Параметры силового трансформатора полностью определяются максимальными значениями выходного тока и напряжения — его мощность должна быть не менее, чем на 20% выше максимальной выходной мощности блока питания на нагрузке.

Почти все элементы схемы размещены на печатной плате, внешний вид которой изображен на рисунке. Отдельно установлен силовой трансформатор, измерительный прибор, выключатель питания, регуляторы тока и напряжения, кнопка пуска, предохранители, выходные клеммы и светодиодные индикаторы. На плате предусмотрена установка различных типов диодов в качестве VD10, даже двойных.

Все предложенные схемы можно использовать также и в качестве зарядных устройств.

Источник:kravitnik.narod.ru

Метки: [ зарядное, источники питания ]

• Зарядное устройство для аккумуляторов с таймером отключения на AN6780

Зарядное устройство для зарядки АКБ радиотелефонов, цифровых фотоаппаратов и др.



В зарядных  устройствах для автоматического отключения аккумулятора по окончании зарядки часто используют таймеры, которые прекращают зарядку по истечении заданного времени.

Такие схемы удобны простотой в эксплуатации,  если к моменту зарядки аккумулятор был полностью разряжен и известна его ёмкость, то установив зарядный ток на уровне 10% от его ёмкости производят зарядку в течении примерно 15 часов.

Подробнее…

• Доработка ночника «Луна».

В место батареек используем зарядку от сотового.

Сейчас в продаже существует множество различных устройств, работающих на батарейках. Есть и такие, которые в процессе эксплуатации ни куда не переносятся, например, настольные лампы, ночники, светильники и т.д.  Подробнее…

• Резервный источник питания на 5В

Подробнее…

Популярность: 23 212 просм.

Блок питания на мощном полевом транзисторе

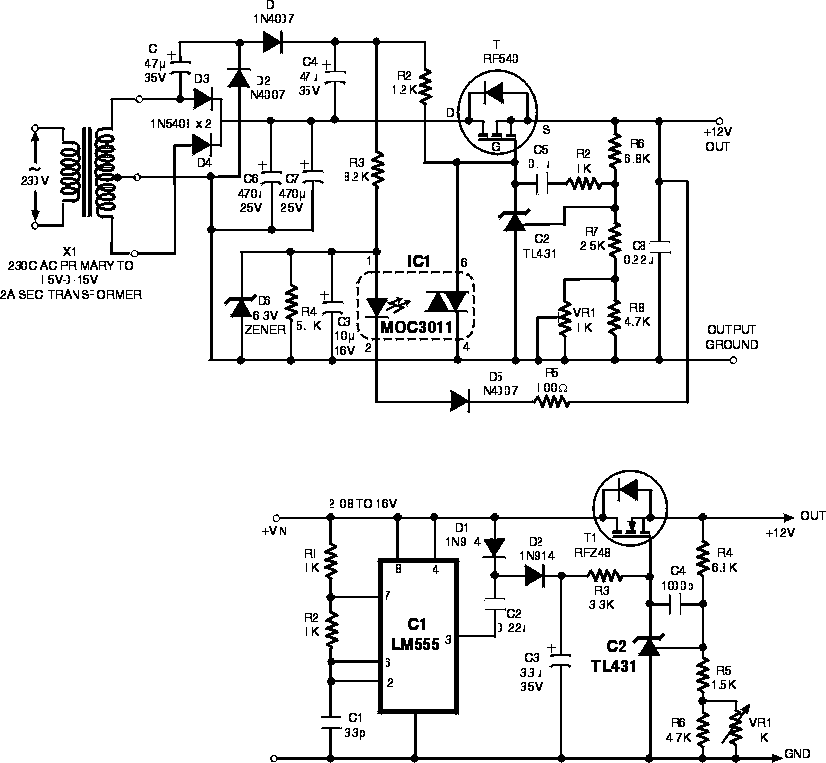

Используя в схеме стабилизатора мощный полевой транзистор, можно собрать простой стабилизатор, тем не менее имеющий очень хорошие параметры. В предлагаемом стабилизаторе БП стоит полевой транзистор IRLR2905. Он имеет в открытом состоянии сопротивление канала всего 0,02 Ома, а так-же обеспечивает ток до 30 А. Мощность, рассеиваемая транзистором, может превышать 100 Вт. Принципиальная схема одного из вариантов такого стабилизатора приведена на рисунке, клик — для увеличения.

Работа БП на ПТ

Переменное напряжение поступает на выпрямитель и сглаживающий фильтр, и далее на сток полевого транзистора и через резистор R1 на затвор, открывая транзистор. Часть выходного напряжения через резисторный делитель подается на вход микросхемы, замыкая цепь ООС. Напряжение на выходе стабилизатора возрастает вплоть до того момента, пока напряжение на входе управления микросхемы DA1 не достигнет порогового, около 2,5 В. В этот момент микросхема открывается, понижая напряжение на затворе, таким образом, устройство входит в режим стабилизации. Чтобы получить плавную регулировку выходного напряжения (например для лабораторного блока питания) резистор R2 нужно заменить переменным.

Налаживание схемы

Установить нужное выходное напряжение резистором. Проверить стабилизатор на отсутствие самовозбуждения с помощью осциллографа. Если самовозбуждение возникает, то параллельно конденсаторам CI, С2 и С4 следует подключить керамические конденсаторы емкостью 0,1 мкФ.

Детали стабилизатора

Микросхема КР142ЕН19 заменима на более современную TL431. Конденсаторы любые малогабаритные. Параметры трансформатора, выпрямителя — диодного моста и электролитического конденсатора фильтра выбирают исходя из необходимого напряжения и тока. Транзистор обязательно посадить на эффективный теплоотвод. Возможно потребуется использование кулера.

Поделитесь полезными схемами

Делаем цифровой осциллограф для измерения низких и инфранизких частот, на ЖК дисплее и контроллере AVR.

Напржение с вторичной обмотки выпрямляем мощным диодом Шоттки, можно использовать любые импульсные диоды на 3-5 ампер. После моста стоит сглаживающий фильтр — конденсатор и дроссель и конечно же стабилизатор на 15 вольт.

Схема восьмиканального цифрового домофона, собранного на основе микроконтроллера ATMega32 и оснащённого удобным LCD дисплеем.

Схема устройства показана на рисунке. В его состав входит сетевой блок питания, собранный на трансформаторе Т1, мостовом выпрямителе, сглаживающем конденсаторе С4 и стабилизаторе напряжения DA1. Индикатором наличия выходного напряжения стабилизатора служит светодиод HL2. Это напряжение поступает на сотовый телефон и обеспечивает постоянную подзарядку его аккумулятора.

Вся правда о ЖК-матрицах. Основные типы ЖК-дисплеев. Жидкие кристаллы (ЖК) – вещество желейного вида из молекул вытянутой формы со свойствами и жидкости и кристаллов. Главное свойство ЖК – изменение ориентации молекул под действием электрического тока.

Несложная схема для регулирования, а также стабилизации напряжения представлена на картинке выше, её сможет собрать даже новичок в электронике. К примеру, на вход подано 50 вольт, а на выходе получаем 15,7 вольт или другое значение до 27V.

Основной радиодеталью данного устройства является полевой (MOSFET) транзистор, в качестве которого можно использовать IRLZ24/32/44 и другие подобные. Наиболее часто они производятся компаниями IRF и Vishay в корпусах TO-220 и D2Pak. Стоит около 0.58$ грн в розницу, на ebay 10psc можно приобрести за 3$ (0,3 доллара за штуку). Такой мощный транзистор имеет три вывода: сток (drain), исток (source) и затвор (gate), он имеет такую структуру: металл-диэлектрик(диоксид кремния SiO2)-полупроводник. Микросхема-стабилизатор TL431 в корпусе TO-92 обеспечивает возможность настраивать значение выходного электрического напряжения. Сам транзистор я оставил на радиаторе и припаял его к плате с помощью проводков.

Входное напряжение для этой схемы может быть от 6 и до 50 вольт. На выходе же получаем 3-27V с возможностью регулирования подстрочным резистором 33k. Выходной ток довольно большой, до 10 Ампер, в зависимости от радиатора.

Сглаживающие конденсаторы C1,C2 могут иметь ёмкость 10-22 мкФ, C3 4,7 мкФ. Без них схема и так будет работать, но не так хорошо, как нужно. Не забываем про вольтаж электролитических конденсаторов на входе и выходе, мною были взяты все рассчитаны на 50 Вольт.

Мощность, которую сможет рассеять такой стабилизатор напряжения не может быть более 50 Ватт. Полевой транзистор обязательно устанавливается на радиатор, рекомендуемая площадь поверхности которого не менее 200 квадратных сантиметров (0,02 м2). Не забываем про термопасту или подложку-резинку, чтобы тепло лучше отдавалось.

Возможно использование подстрочного резистора 33k типа WH06-1, WH06-2 они имеют достаточно точную регулировку сопротивления, вот так они выглядят, импортный и советский.

Для удобства на плату лучше припаять две колодки, а не провода, которые легко отрываются.

Печатная плата для дискретных элементов и переменного резистора типа СП5-2 (3296).

Стабильность неплоха и напряжение изменяется только на доли вольта на протяжении длительного времени. Готовая платка получилась компактна и удобна. Так как я планирую длительное время использовать это устройство для защиты дорожек окрасил всё дно платы зеленым цапонлаком. Автор материала — Егор.

Обсудить статью СТАБИЛИЗАТОР НАПРЯЖЕНИЯ НА ПОЛЕВОМ ТРАНЗИСТОРЕ

Мощный лабораторный блок питания с MOSFET транзистором на выходе своими руками

В предыдущей статье мы рассматривали схемы ЗУ с использованием в качестве силового ключа мощные p-n-p или n-p-n транзисторы. Они позволяли получить достаточно большой ток при небольшом количестве радиодеталей, но у используемых биполярных транзисторов имеется существенный недостаток…

— это большое падение напряжения коллектор-эмиттер в режиме насыщения, достигающее 2 … 2,5 В у составных транзисторов, что приводит к их повышенному нагреву и необходимости установки транзисторов на большой радиатор.

Гораздо экономичней вместо биполярных транзисторов устанавливать силовые МОП (MOSFET) транзисторы, которые при тех же токах имеют гораздо меньшее (в 5 -10 раз) падение напряжения на открытом переходе сток-исток. Проще всего вместо силового p-n-p транзистора установить мощный p-канальный полевой транзистор, ограничив с помощью дополнительного стабилитрона напряжение между истоком и затвором на уровне 15В. Параллельно стабилитрону подключается резистор сопротивлением около 1 кОм для быстрой разрядки ёмкости затвор-исток.

Гораздо более распространены и доступней силовые n- канальные МОП транзисторы, но принципиальная схема устройства с такими транзисторами несколько усложняется, т.к. для полного открытия канала сток-исток на затвор необходимо подать напряжение на 15 В выше напряжения силовой части. Ниже рассмотрена схема такого устройства.

Мощный лабораторный блок питания 1,5 -30В, 0-5А на MOSFET транзисторе

Основа конструкции мало отличается от ранее рассмотренных устройств на биполярных силовых транзисторах. С помощью конденсаторов С1-С3 и диодов VD1-VD5 в схеме формируется повышенное на 15 В напряжение, которое с помощью транзисторов VT2, VT3 подаётся на затвор полевого транзистора VT1.

В схеме желательно использовать MOSFET с наиболее низким сопротивлением открытого канала, но максимальное допустимое напряжение этих транзисторов должно быть в 1,5 — 2 раза выше напряжения силовой цепи. В качестве диода VD8 желательно использовать диоды с барьером Шоттки с рабочим напряжением выше максимального в силовой цепи, в крайнем случае можно использовать КД213А или КД2997, КД2799, но их придётся установить на небольшой радиатор. Требования к изготовлению накопительного дросселя DR1 такие же как и в зарядных устройствах с биполярными ключевыми транзисторами.

При отсутствии подходящего проволочного резистора, используемого в качестве токового шунта R17 схему можно доработать, используя небольшой отрезок манганинового провода диаметром 2 мм или мощные проволочные резисторы сопротивлением 0,01 …0,05 Ом.

Следующая схема имеет нормализацию напряжения на токовом шунте и усилителя на ОУ.

Лабораторный блок питания с усилителем-нормализатором напряжения шунта

Предлагаемая схема отличается от описанной, выше наличием операционного усилителя DA2, что позволяет можно использовать как любой проволочный резистор сопротивлением 0,01 … 0,05 Ом и мощностью 1 — 2 Вт, так и кусок подходящего нихромового или манганинового провода диаметром 1,5 … 2 мм.

Операционный усилитель усиливает напряжение шунта до уровня, необходимого для нормальной работы компаратора микросхемы DA1. Коэффициент усиления ОУ DA2 определяется соотношением сопротивлений резисторов R15 и R18 и определяется из условия получения на выходе ОУ напряжения 0,5 … 3 В при выбранном максимальном выходном токе устройства.

Выходной ток регулируется переменным резистором R4, максимальное напряжение на движке которого должно быть равно напряжению на выходе ОУ DA2 при максимальном рабочем токе. Сопротивление переменного резистора R4 может быть любым в пределах 1 … 100 К, а максимальное напряжение на его движке определяется сопротивлением резистора R6.

Схема позволяет получить гораздо больший выходной ток, чем выбранный автором — максимальная величина тока определяется мощностью силового трансформатора, элементами силовой цепи и настройкой узла ограничения выходного тока. В качестве DA2 может быть использован практически любой доступный операционный усилитель, например КР140УД1408, КР140УД608, КР140УД708, mA741 и т. д.

Конденсатор частотной коррекции C9 может отсутствовать при использовании ОУ, не требующих его использования. В случае использования ОУ типа КР140УД1408 (LM308) его припаивают между выводами 1 и 8, у других ОУ выводы могут быть иными.

Лабораторный блок питания отличается от ранее описанного зарядного устройства гораздо большим максимальным выходным напряжением. Автором выбрано напряжение 30В, но если использовать трансформатор с большим выходным напряжением и применить более высоковольтные силовые элементы, можно получить гораздо более высокие значения.

Регулировка выходного напряжения осуществляется переменным резистором R16, сопротивление которого может быть в пределах 3,3 … 100кОм. Верхний предел выходного напряжения определяется сопротивлением резистора R17 из расчёта получения напряжения 1,5 В на движке переменного резистора R16 в его нижнем, по схеме, положении.

Схему можно упростить, исключив регуляторы тока и напряжения, а также измерительную головку, если устройство будет использоваться только для зарядки одного типа аккумуляторов. Вместо переменного резистора — регулятора выходного напряжения на печатной плате установлен многооборотный подстроечный резистор R15, а ограничение выходного тока задаётся делителем на резисторах R4, R5.

Для исключения выхода из строя диода VD11 при случайной переполюсовке аккумулятора установлен предохранитель FU2. В качестве транзисторов VT2, VT3 можно использовать любые маломощные транзисторы соответствующей структуры на напряжение 60В и ток коллектора 100мА, например КТ209Е, КТ3102Б и т.д.

В авторском варианте схема настраивалась на выходной ток 3,0 А, но его легко повысить до 6А и более, уменьшив номинал резистора R13 до 5,0 кОм.

Внешний вид платы и расположение элементов:

Предложенная схема лабораторного блока питания можно дополнить узлом защиты нагрузки от неконтролируемого повышения выходного напряжения, например, при пробое выходного транзистора или неисправности в схеме. Смотрите следующую схему:

ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ С ЗАЩИТОЙ

Предлагаемый лабораторный блок питания отличается от схемы, выше наличием узла защиты нагрузки от повышенного напряжения. При включении блока питания напряжение на его выходе отсутствует, что исключает случайный выход из строя подключенной нагрузки из-за начального несоответствия установленного напряжения и требуемого. Узел ручного включения / отключения нагрузки собран на транзисторах VT5, VT7 и реле K1.

Узел работает следующим образом: в исходном состоянии транзисторы VT5, VT7 заперты и реле К1 обесточено. При кратковременном нажатии на кнопку SB1 высокий потенциал на коллекторе VT7 через резистор R30 и конденсатор С11 открывает VT7 — реле К1 срабатывает, а протекающий через резистор R33 ток катушки реле открывает транзистор VT5, который через резистор R26 удерживает транзистор VT7 в открытом состоянии длительное время. На лицевой панели блока питания зажигается светодиод HL3 «НАГРУЗКА», а контакты реле К1 коммутируют выходное напряжение на выходные клеммы.

В этом состоянии на коллекторе транзистора VT7 низкий потенциал, а на коллекторе VT5 высокий. Конденсатор C10 через резистор R19 заряжается до напряжения 35В, плюсом к нижней, по схеме, обкладке и минусом к базе транзистора VT7. При повторном нажатии кнопки SB1 через резистор R30 и конденсатор С10 к базе VT7 прикладывается отрицательное напряжение — транзистор запирается, отключается реле К1, снимая напряжение с нагрузки, запирается транзистор VT5 и схема приходит в исходное состояние до следующего нажатия кнопки SB1.

Защита от нештатного повышения выходного напряжения работает следующим образом: при нормальном режиме работы напряжение на движке переменного резистора R20 всегда будет равно 1,5 В, независимо от его положения, так как схема управления на микросхеме DA1 сравнивает его с опорным на выводе 15, которое определяется параметрами делителя напряжения на резисторах R13 и R8. При неисправности в схеме это напряжение может превысить уровень 1,5 В, транзистор VT4 через резисторный делитель R15, R16 откроется, а транзистор VT7 закроется, отключив выходное реле К1. При длительной аварийной ситуации будет гореть светодиод HL2 «АВАРИЯ», а реле К1 кнопкой SB1 включаться не будет.

Защита также сработает при быстром вращении оси переменного резистора R20 в сторону уменьшения выходного напряжения, что позволяет быстро отключить нагрузку, если случайно было установлено его недопустимо высокое значение.

Схема также защищает элементы устройства от протекания большого тока при переполюсовке заряжаемого аккумулятора. Если аккумулятор ошибочно подключен минусовым выводом к плюсовой клемме блока питания, то через диод VD15 и резистор R31 откроется транзистор VT6, загорится светодиод HL2 «АВАРИЯ», а реле К1 не будет включаться кнопкой SB1, что предотвращает выход из строя контактов реле К1, конденсатора С9, катушки дросселя DR1 и диода DV10.

Очень важно вначале подключить заряжаемый аккумулятор, а затем нажать кнопку «ПУСК» для начала зарядки, в противном случае, при переполюсовке аккумулятора, перегорит предохранитель FU2.

Перед нажатием кнопки «ПУСК» движком переменного резистора R20 следует установить выходное напряжение блока питания равным его значению при полностью заряженном аккумуляторе, например, для свинцового 12В аккумулятора следует установить 14,8В. Если напряжение на выходе блока питания установить ниже, чем напряжение заряжаемого аккумулятора, то, сразу после пуска, реле К1 обесточится, отключив нагрузку, а светодиод HL2 «АВАРИЯ» кратковременно загорится.

Настройка схемы управления описана на предыдущей странице, а конструктивное исполнение накопительного дросселя приведено в предыдущих публикациях раздела зарядных устройств. Транзистор VT1 и диоды VD7, VD10 следует установить на небольшие радиаторы, площадь которых зависит от выбранного максимального рабочего тока.

Параметры силового трансформатора полностью определяются максимальными значениями выходного тока и напряжения — его мощность должна быть не менее, чем на 20% выше максимальной выходной мощности блока питания на нагрузке.

Почти все элементы схемы размещены на печатной плате, внешний вид которой изображен на рисунке. Отдельно установлен силовой трансформатор, измерительный прибор, выключатель питания, регуляторы тока и напряжения, кнопка пуска, предохранители, выходные клеммы и светодиодные индикаторы. На плате предусмотрена установка различных типов диодов в качестве VD10, даже двойных.

Все предложенные схемы можно использовать также и в качестве зарядных устройств.

Мощный линейный лабораторный блок питания в мыльнице

Предлагаемый для повторения лабораторный блок питания с регулируемым выходным напряжением позволяет подключать нагрузку с током потребления до 1,6 А. Выходное напряжение постоянного тока может быть от 1 до 9 В. Устройство имеет защиту от перегрузки и короткого замыкания в цепи нагрузки, а также защиту от повышенного напряжения сети переменного тока 220 В.

При конструировании этого БП была поставлена задача создать малогабаритный экономичный регулируемый блок питания с линейным стабилизатором напряжения, который бы по своим параметрам и надежности превосходил имеющиеся в свободной продаже аналогичные промышленные изделия. Конструкцию удалось разместить в пластмассовой коробке размерами 110х80х75 мм, в качестве которой применена обычная мыльница (см фото).

Принципиальная схема показана на рис.1 (см. прикрепленные данные). Работает устройство следующим образом. Напряжение сети переменного тока через плавкий предохранитель FU1 поступает на первичную обмотку понижающего трансформатора T1. Пониженное до 9 В напряжение переменного тока снимается с одной из вторичных обмоток трансформатора и через один из полимерных самовосстанавливающихся предохранителей FU2 или FU3 поступает на мостовой выпрямитель на диодах Шотки VD2–VD5. Пульсации выпрямленного напряжения сглаживаются оксидным конденсатором большой емкости C5, после чего напряжение поступает на компенсационный стабилизатор напряжения, реализованный целиком на дискретных компонентах, т.е. без применения микросхем. Тут надо заметить, что, по убеждению автора, конструкции на микросхемах преходящи, тогда как конструкции на транзисторах вечны, т.е. можно будет и через 100 лет, достав с дальней полки журнал или книгу, или компакт-диск, повторить схему на транзисторах, тогда как использовавшиеся в древности интегральные микросхемы будет уже не найти.

Регулируемый компенсационный стабилизатор реализован по гибридной технологии – на полевом и биполярных транзисторах. Его отличительная особенность – очень малое минимальное напряжение между входом и выходом, которое при испытании этого стабилизатора током нагрузки 2 А, не превышало 60 мВ. Это в десятки раз меньше, чем у компенсационных стабилизаторов традиционного типа, например, серии КР142ЕНxx, и значительно меньше, чем у специальных ИМС линейных стабилизаторов напряжения с малым минимальным напряжением между входом и выходом.

Выпрямленное напряжение постоянного тока поступает на исток мощного полевого МДП транзистора VT2. Поскольку приобрести n-канальный мощный полевой транзистор с малым пороговым напряжением открывания затвор-исток значительно легче, чем p-канальный, то этот транзистор пришлось установить в минусовую цепь, что для лабораторного БП не имеет значения. Открывающее напряжение поступает на вывод затвора этого транзистора через резистор R4, подключенного к общему плюсу цепи питания. Такой способ управления полевым транзистором в компенсационном стабилизаторе не требует принятия специальных мер для запуска стабилизатора, что значительно упрощает конструкцию.

Работает компенсационный стабилизатор следующим образом. При увеличении входного напряжения или уменьшении тока нагрузки выходное напряжение также стремится увеличиться. Это приводит к тому, что транзистор VT3 открывается сильнее, следовательно, сильнее будет открываться и транзистор VT1, который, шунтируя цепь затвор-исток VT2, понижает открывающее VT2 напряжение. При этом сопротивление канала сток-исток VT2 увеличивается, выходное напряжение стабилизатора понижается. Регулировку выходного напряжения выполняют переменным резистором R9.

Стабилитрон VD6 с напряжением стабилизации около 8,2 В защищает полевой транзистор от повреждения. Переключателем SB2 можно выбрать диапазон выходных напряжений 1…4 В или 2,3…9 В. При разомкнутых контактах SB2 в качестве источника опорного напряжения работает светодиод HL4 красного цвета свечения, выходное напряжение можно установить в пределах 2,3…9 В. При замыкании контактов SB2 источником опорного напряжения станет кремниевый диод VD7, а выходное напряжение можно будет установить от 1 до 4 В.

Следует заметить, что конструкций лабораторных блоков питания с минимальным выходным напряжением от 1 В относительно немного. Вольтметр выходного напряжения выполнен на стрелочном микроамперметре PV1. С помощью переключателя SB1 можно выбрать ток срабатывания защиты. Светодиод HL3 зеленого цвета свечения сигнализирует о срабатывании самовосстанавливающегося предохранителя. Варистор RU1 защищает понижающий трансформатор от перенапряжения в питающей сети 220 В/50 Гц. Сверхъяркие светодиоды HL1 и HL2 синего цвета свечения индицируют включение блока питания в сеть, а также подсвечивают шкалу вольтметра.

Вид на монтаж устройства показан на рис.2. Постоянные резисторы можно применить малогабаритные любого типа, например, С1-4, МЛТ, С2-23 соответствующей мощности. Подстроечный резистор R7 – любой малогабаритный, желательно герметичной конструкции. В качестве переменного резистора R9 применен подстроечный СП4-1 в полугерметичном корпусе. Хорошую стабильность выходного напряжения можно получить и с другими аналогичными резисторами, например, СП3-9б, СП4-2М, СПО-1 или малогабаритными проволочными ППБ-1А, ППБ-3А. Варистор можно заменить FNR-10K471, FNR-14K471, FNR-20K431, TNR10G471. Оксидные конденсаторы импортные аналоги К50-35, остальные – К10-17, К10-50, КМ-5. Диоды 1N4148 можно заменить 1N914 или любыми из серий КД510, КД521, КД522. Мощные диоды Шотки 1N5822 можно заменить трехамперными SB360, MBRS360T3, MBRD350, MBR340 и другими аналогичными. Упомянутые типы диодов Шотки выполнены в различных корпусах. Вместо стабилитрона 1N4738A подойдут BZV55C-8V2, TZMC-8V2, 2С182К1, 2С182Х, 2С182Ц.

Светодиоды можно применить любых типов, например, серий КИПД21, КИПД40, КИПД66, L-1503. Вместо транзистора КТ3102В можно установить любой из серий КТ3102, КТ6111, SS9014, ВС547. Вместо КТ3107Б подойдет любой из КТ3107, КТ6112, SS9015, BC556. Транзисторы разных серий имеют различия в цоколевке. В качестве транзистора VT2 применен мощный n-канальный полевой транзистор с изолированным затвором типа IRL2505N. Транзистор этого типа управляется напряжением логического уровня, имеет сопротивление открытого канала 0,008 Ом, максимальный ток при температуре 25°С 104 А в течение 1 мс, максимальное напряжение сток-исток 55 В, выполнен в металлопластмассовом корпусе TO-220. В этой конструкции его можно заменить, например, IRL3705N, IRLZ44. Полевой транзистор устанавливают на теплоотвод. При монтаже полевого транзистора необходимо принимать соответствующие меры для защиты его от пробоя статическим электричеством. Цоколевка упомянутых типов полевых транзисторов стандартная – затвор-сток-исток.

Микроамперметр использован миниатюрный от индикатора уровня записи/воспроизведения из старого отечественного магнитофона. Переключатели – П2К, с фиксацией положения, свободные группы контактов соединены параллельно. На месте понижающего трансформатора использован трансформатор типа ТПП-224М из источника питания советского компьютера «Электроника МС». Трансформатор имеет две вторичные обмотки, рассчитанные на разный ток. Менее слаботочная обмотка с выходным напряжением «холостого хода» около 5,5 В использована для питания светодиодов подсветки. Выпрямитель подключен к вторичной обмотке с выводами 6, 7. С таким трансформатором блок питания способен выдавать напряжение до 6,5 В при токе нагрузки 1,6 А и до 9…10 В при токе нагрузки 0,5 А. В качестве трансформатора можно применить унифицированный типа ТПП115-6 или ТПП114-6.

Безошибочно собранный из исправных деталей блок питания начинает работать сразу. Его настройка заключается в градуировке вольтметра подбором резистора R11 и в установке подстроечным резистором R7 диапазона регулировки выходных напряжений.

Использованный в этом лабораторном блоке питания стабилизатор напряжения при незначительной модификации можно применять в блоках питания, рассчитанных на ток нагрузки 10…15 А. Для этого необходимо установить параллельно C5 еще два таких же конденсатора, диоды Шотки использовать на соответствующий ток, например, на 16 А типа MBR1645, закрепленные на теплоотводы. Разумеется, что все сильноточные соединения должны быть выполнены «толстыми» проводами сечением не менее 1,5…2 мм², а понижающий трансформатор должен быть соответствующей габаритной мощности с сильноточной вторичной обмоткой.

Цепь переключателя N-Mosfet, странное поведение лабораторного источника питания

Спросил 6 лет, 5 месяцев назад

Изменено 6 лет, 5 месяцев назад

Просмотрено 833 раза

\$\начало группы\$

Я имею дело со схемой переключателя N-Mosfet для управления с помощью ШИМ температурой резистора нагревателя. МОП-транзистор — IRFS7430-7PPBF. Нагрузка питается от 12 В и имеет номинальную мощность 80 Вт. Так как я хочу управлять нагрузочным резистором с помощью чистого нефильтрованного ШИМ, я выбрал MOSFET с очень низким значением RDSon, и меня не особо заботила несущая частота ШИМ-сигнала. Я управляю воротами с помощью логического сигнала 5 В и могу обеспечить ток более 20 мА. Я пытался установить разные значения частоты ШИМ для управления затвором MOSFET. На частотах в несколько десятков тысяч герц (62,5 кГц) мосфет сильно греется уже при 70% ПВ (3-4 А). Постепенное снижение частоты помогает MOSFET работать очень прохладно, пока не перестанет ощущаться разница температур на частоте около 200 Гц. Я объясняю это из-за коммутационных потерь в MOSFET, которые очень велики из-за высокой внутренней емкости. Однако МОП-транзистор становится намного горячее, чем я изначально рассчитывал. Почему это происходит? Это нормально? Я нормально запускаю MOSFET на очень низких частотах, так как хочу также иметь низкий уровень электромагнитных помех. Странная вещь, которую я заметил, заключается в том, что настольный лабораторный блок питания, который я использую для питания схемы, начинает вести себя очень странно на низких частотах ШИМ. Даже если я далеко за пределами мощности и тока источника питания, он начинает непрерывно изменять отображаемое значение напряжения и тока, так как не может удерживать эти значения. Затем Ц.К. и С.В. (контроль тока и контроль напряжения) начинают мигать лампы. Такое поведение не происходит на высоких частотах ШИМ. Я попытался выяснить, поможет ли фильтрующий конденсатор на клеммах питания, но, похоже, это не дает никакого эффекта. Я боюсь, что схема создает опасные помехи обратно в источник питания. Как я мог это решить?

^{Моделируйте эту схему-схема, созданная с использованием CircuitLab}

• Power-Suply
• MOSFET
• PWM
• -моде. \$\конечная группа\$

  5

  \$\начало группы\$

  Вероятно, у вас две отдельные проблемы.

  Во-первых, вы не указываете амплитуду ШИМ или мощность привода затвора. Из таблицы данных входная емкость составляет около 14 000 пФ. Если ваша логика ШИМ имеет ограничение по току, скажем, 10 мА, фронту ШИМ потребуется 3 или 4 мкс для перехода от 0 до 5 вольт. На частоте 62 кГц это представляет собой общий период от 0,3 до 0,5 секунды в секунду, когда полевой транзистор не полностью включен или выключен (62000 x 2 x 4 мкс = 496 мс). Так что неудивительно, что FET нагревается. Попробуйте управлять воротами с помощью специального драйвера ворот. Просто потому, что я с ними знаком, мне нравится использовать драйверы MAXIM 4426/4427, но есть много альтернатив.

  Во-вторых, при очень низких частотах коммутации вполне могут возникнуть помехи в контуре управления вашего источника питания. Обычно они имеют полосу пропускания в кГц или меньше, и если вы нажмете на них правильно, вы можете попасть в резонансное состояние. В этом случае вам лучше всего использовать индуктивный фильтр нижних частот на вашем нагревателе.

  \$\конечная группа\$

  3

  \$\начало группы\$

  Вы должны выбрать другой МОП-транзистор.

  Когда дело доходит до применения ШИМ, слишком «большой» полевой МОП-транзистор приводит к излишне неэффективному переключению. Ваше приложение должно переключиться примерно до 7А. IRFS740 — это полевой МОП-транзистор на 500 А. Емкость затвора такова, что uC не может напрямую управлять им для эффективного переключения на десятках кГц. Я думаю, вы должны быть в состоянии найти полевой МОП-транзистор, который может эффективно управляться uC на частоте до нескольких десятков кГц (хотя и не обязательно наиболее эффективно), когда он сбалансирован с потерями проводимости из-за Rds-on. Я предполагаю, что оптимальное значение может быть в 2-3 раза больше тока, поэтому вы можете начать поиск с полевого МОП-транзистора на 15–20 А.

  Также не превышайте допустимое напряжение. Это просто приводит к более высокой емкости и более высокому Rds-on практически без каких-либо побочных преимуществ.

  Если вы посмотрите на таблицу данных IRFS740, обратите внимание на рисунок 1. Он показывает очень крутой рост Rds-on примерно при Vgs 5В. Это означает, что IRFS740 не даст вам надежных результатов при напряжении не более 5 В. Вам нужен МОП-транзистор с напряжением Vgs-th, вероятно, не выше 2,5 В. (В спецификации Vgs-th обычно указан очень низкий ток проводимости.)

  \$\конечная группа\$

  1

  \$\начало группы\$

  Есть ли у вас фиктивное заземление, резистор 1 кОм или 10 кОм от точки «ШИМ» до земли? Блок питания/ШИМ не имеет нагрузки для стабилизации. МОП-транзистор не является нагрузкой, за исключением, может быть, нескольких 1000 пФ.
  МОП-транзистор не является нагрузкой постоянного тока, поэтому вам необходимо добавить его (резистор). У вас должен быть конденсатор от клеммы Vcc до земли MOSFET с максимально короткими выводами. Значение 470 мкФ должно быть достаточно. Я не уверен, что это полный ответ, потому что я не знаю схему вашей схемы.
  НЕ подавайте напряжение или ШИМ-сигнал в MOSFET> 12p-p, иначе встроенный стабилитрон зафиксирует сигнал и может нагреться. Если становится жарко, этот MOSFET должен быть установлен хотя бы на небольшой радиатор. Я понимаю, что вы экспериментируете, и это не будет окончательным продуктом.

  \$\конечная группа\$

  Твой ответ

  Зарегистрируйтесь или войдите в систему

  Зарегистрируйтесь с помощью Google

  Зарегистрироваться через Facebook

  Зарегистрируйтесь, используя электронную почту и пароль

  Опубликовать как гость

  Электронная почта

  Требуется, но никогда не отображается

  Опубликовать как гость

  Электронная почта

  Требуется, но не отображается

  Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

  .

  ПОЛЕВОЙ ТРАНЗИСТОР; J-FET




  ЦЕЛИ

  Знакомство с основными характеристиками и параметрами J-FET.

  Применение J-FET в качестве источника тока и переменного резистора.

  PRELAB

  Начертить схему измерения характеристик режима обеднения, n-канальный JFET, описанный в части 1 лаборатории (ниже). Основные характеристики эскиза n-канального J-FET (я _D по сравнению с V _DS и I _D по сравнению с V _GS ) и объяснить, почему его можно использовать как источник постоянного тока и регулируемый по напряжению резистор. Укажите части характеристик, где эти функции могут быть реализованным.




  ЛАБОРАТОРИЯ

  Необходимое оборудование со склада: комплект деталей ECE 392, аналоговый универсальный счетчик, коробка замены сопротивления, выводы.

  1.      ХАРАКТЕРИСТИКИ JFET; В

  _Р И _ДСС .

  1. 1.   Вставьте JFET в макетную плату, подключите источник на землю и сток на питание 15 В через амперметр, который будет измерять ток стока (I _D ). Измерьте этот ток для различные значения напряжения между затвором и истоком (V _GS ). Используйте только отрицательное напряжение на затворе. Определить напряжение отсечки (V _P ), т.е. напряжение затвора при котором ток стока (практически) равен нулю. Сделайте несколько измерений при слабом токе, при В _GS близко к V _P так что у вас есть достаточно точек на графике log I _D и V _GS , чтобы определить V _P . (см. описание отчета ниже). Измерьте также I _DSS , ток стока при V _GS = 0. Этот ток протекает через транзистор, когда затвор подключен к истоку. Повторите измерения значений V _P и I _DSS для другой транзистор того же типа в вашем наборе и посмотрите, есть ли существенная разница между двумя транзисторами. Если это так, убедитесь, что вы можете идентифицировать эти транзисторы, когда используете их в других измерениях.


  1. 2.   Далее измерьте I _D (V _DS ) характеристики одного из транзисторов для В _ГС = 0 и двух разных отрицательные значения. Обратите внимание на линейную часть характеристики, где I _D пропорциональный V _DS (ведет себя как резистор) и часть насыщения, где ток (почти) не зависит от напряжения.

  Вы изучите диапазон насыщения характеристики транзистора JFET. в части 2 и линейный диапазон в части 3 ниже.

  2.      FET КАК ИСТОЧНИК ТОКА.

  Плоские детали I _D vs. V _DS характеристики полевой транзистор позволяет использовать это устройство в качестве простого источника постоянного тока, поскольку ток (почти) не зависит от напряжения на нем. Проверьте это идея с двумя транзисторами. Измерьте ток с различными значениями нагрузочный резистор R _L (100 Ом — 100 кОм) выбирается из коробка замены сопротивления.

  Насколько это хорошо Источник тока? Определить диапазон номиналов нагрузочного резистора, который позволяет току оставаться постоянным в пределах заданного интервала (скажем, 2 % или 5%). Каков диапазон напряжения на транзисторе, работающем как источник тока .

  Вы можете купить JFET с затвором, подключенным к истоку, т.н. диоды стабилизатора тока. Эти два оконечных устройства, откалиброванные для различные значения тока, являются текущими эквивалентами диодов Зенера, которые обеспечить постоянное напряжение.

  Вариант источника тока JFET с самосмещением, показано на следующей схеме. Одним из его преимуществ является то, что вы можно получить различные значения тока, регулируя резистор R (a несколько к). Попробуйте эту простую схему и снова определите диапазон нагрузки резистор R _L который позволяет поддерживать постоянный ток.

  Этот источник тока лучше, чем без резистор? Как это работает? Вы видите обратную связь в этой схеме? Что здесь показывает вольтметр?

  3.      JFET КАК ПЕРЕМЕННЫЙ РЕЗИСТОР.

  В линейной части характеристик JFET I _D и V _DS ток через транзистор (примерно) пропорционален напряжению на нем, как в резистор. Причем наклон этих характеристик зависит от V _ГС так что изменение последнего изменяет значение «сопротивления». Этот эффект можно использовать во многих «цепях, управляемых напряжением».

  Поэкспериментируйте с JFET в качестве переменного резистора, используя это вместо штатного резистора в двухрезистивном делителе напряжения.
  Выбрал R = 10 кОм.

  Подайте небольшой синусоидальный сигнал (около 0,2 В) на вход и наблюдайте за изменением выходной амплитуды при изменении В _GS (необходимо использовать отрицательное напряжение!). Чтобы убедиться, что транзистор действительно ведет себя как резистор, переключите генератор сигналов на треугольная волна. Нелинейная зависимость напряжения от тока будет проявляются в виде искажения прямых линий сигнала. Резистор имеет линейную ВАХ и не будет искажать треугольную волну.

  Из наблюдения формы выходного сигнала с помощью треугольной волна на входе оцените в каком диапазоне входного напряжения примерно ведет себя транзистор как резистор? Объясните свое наблюдение.

  Схема, показанная ниже, представляет собой улучшенную версию схемы с двумя резисторами. делитель, где R — обычный резистор, а транзистор — регулируемый резистор. Коэффициент делителя может регулироваться управляющим напряжением V _C . Схема компенсации (между выходом и затвором транзистора) значительно улучшает линейность схемы по части выходного напряжения (какая доля?) добавлен к V _GS . Убедитесь, что эта схема ведет себя намного лучше в качестве резистивного делителя, управляемого напряжением.

  Сравнить диапазон V _с с неискаженным треугольным формы сигнала с предыдущим случаем некомпенсированной цепи. Объяснять.

  Подсказка:

  Сопротивление стока истока составляет:

  , где k — константа. Для линейного поведения R _DS должен зависеть только от V _GS .




  ОТЧЕТ

  Кратко опишите измерения. Включите все схемы. Показать все результаты с соответствующими единицами. Не забудьте указать частоту, используемую при измерениях переменного тока. Для части 1 сделайте график I _D по сравнению с V _GS характеристика и указать значения I _DSS и V _P на графике. V _P лучше всего определяется по графику log I _D vs. В _ГС . Если у вас есть данные для двух транзисторов, постройте их на одном и том же графике. график. Для части 2 вы можете построить I _D против log R _L до охватывают широкий диапазон сопротивлений. В обсуждении прокомментируйте, соответствуют ли параметры я _DSS и V _P одинаковы для данного типа транзистора. Адрес темы и ответьте на вопросы, выделенные жирным шрифтом в руководстве. Добавить любые наблюдения или выводы, которые вы хотите сделать.




  ИДЕЯ ПРОЕКТА (ДОПОЛНИТЕЛЬНО): ОДИН ТРАНЗИСТОР AM ПЕРЕДАТЧИК.

  Вы можете использовать последнюю схему для амплитудной модуляции высокой частоты сигнал несущей, как это делается в радиопередаче AM. Поставьте вход с синусоидой высокой частоты (около 1 МГц) и модулировать ее амплитуду подача низкочастотного сигнала (в диапазоне килогерц) через конденсатор (~1 мкФ) на ползунок потенциометра. Низкочастотный сигнал может быть пойман AM-радиоприемником, настроенным на соответствующую частоту (в этом случае около 1 МГц). Если вы подаете усиленный сигнал с микрофона, вы может услышать ваш голос «в эфире». Кусок проволоки, прикрепленный к сток может служить передающей антенной, увеличивая дальность приема.

  Основы контрольно-измерительных приборов: лабораторный блок питания

  Лабораторный блок питания — один из самых важных инструментов в вашей лаборатории, поскольку он обеспечивает стабильный, регулируемый источник электроэнергии для ваших цепей и экспериментов. Это руководство покажет вам некоторые основные функции лабораторного источника питания и способы их использования. Хотя лабораторные источники питания являются одними из самых простых в эксплуатации приборов, они также являются одними из самых универсальных.

  Знакомство с источником питания

  Выключатель питания

  Это звучит довольно очевидно, особенно если у вас есть блок питания, как у меня, с большим громким вентилятором. Если ваша схема не включается, проверьте, включен ли источник питания!

  Некоторые блоки питания оснащены переключателем, который позволяет отключать выходной сигнал, не отключая питание всего прибора. Если ваш блок питания включен, но не подает питание, это второе место для проверки.

  Органы управления

  На передней панели у вас есть два основных элемента управления: ток и напряжение. Они позволяют регулировать максимальное напряжение и ток, которые может обеспечить ваш источник питания. Здесь важно отметить: то, что вы устанавливаете, не является «фактически» напряжением и током. Вы устанавливаете значения, которые блок питания «пытается» обеспечить, если сможет, но фактические значения могут быть меньше.

  В моем блоке питания есть две ручки для каждого значения: одна для больших изменений, а другая для более точной настройки. Соответственно, они помечены как «Грубая» и «Точная» соответственно.

  Некоторые блоки питания также имеют переключатель диапазона, который дает вам еще более точный контроль над током путем переключения между регулировкой ампер и миллиампер. В моем блоке питания ручки грубой настройки могут достигать всего диапазона напряжения и тока, в то время как ручки точной настройки могут регулировать только около +/- 1 «единицы» (например, 1 вольт, 100 мА или 1 А).

  Клеммы

  Также на передней панели находится набор клемм, называемых «Binding Posts», к которым вы подключаете свои схемы. Эти типы разъемов могут принимать два разных типа вилок.

  Первый тип называется «банановая вилка» (я серьезно, они так и называются), они имеют диаметр 4 мм и обычно используются для лабораторных инструментов. Они подключаются прямо к верхней части Binding Post.

  Второй тип «вилки» — это просто оголенный провод. Если вы отвинтите серый колпачок на клемме для привязки, в основании будет небольшое отверстие, через которое можно продеть провод. Как только он вставлен, вы завинчиваете колпачок обратно, пока он не зафиксирует провод на месте. Я рекомендую использовать банановые штекеры, так как они быстрее подключаются и отключаются (особенно, если что-то пойдет не так).

  Большинство блоков питания имеют три клеммы: положительную, отрицательную и заземление, которые имеют красный, черный и зеленый цвета соответственно. Положительный — это место, где ток уходит, отрицательный — это то, где он входит, а заземление подключается непосредственно к разъему заземления вашей розетки. В некоторых источниках питания клеммы «минус» и «земля» соединены небольшой металлической перемычкой. Если у вас нет веских причин поступать иначе, и вы точно знаете, что делаете, я бы порекомендовал оставить его.

  Дисплей(и)

  Большинство блоков питания также имеют способ измерения напряжения и тока. Некоторые блоки питания имеют цифровые показания, а другие имеют аналоговые циферблаты. Они сообщат вам фактическое напряжение и ток на клеммах. Некоторые действительно модные блоки питания могут иметь второй набор дисплеев, чтобы сообщить вам, какие значения вы установили.

  В моем блоке питания также есть индикаторы, указывающие, регулирует ли он напряжение или ток. Это хороший способ узнать, потребляет ли ваша схема больше тока, чем предполагалось.

  На оборотной стороне

  Здесь особо не о чем говорить, поэтому я кратко пройдусь по частям.

  Многие блоки питания оснащены вентилятором для охлаждения. Рекомендуется регулярно проверять это, чтобы убедиться, что пыль не скапливается и вентиляционные отверстия не забиты.

  Некоторые блоки питания имеют переключатель напряжения, поэтому они могут работать в разных странах и регионах. Обычно это «установил и забыл», но имейте в виду, если вы путешествуете с блоком питания.

  Рядом с входом питания находится держатель предохранителя. Если блок питания не включается, проверьте, не перегорел ли предохранитель.

  Как работают лабораторные блоки питания

  Лабораторный блок питания очень похож на зарядное устройство для телефона или ноутбука. Он берет переменный ток (AC) от вилки в стене и преобразует его в постоянный ток (DC). Одним из основных отличий является то, что, в отличие от зарядного устройства для телефона, выход лабораторного источника питания можно регулировать для изменения его тока и напряжения. Это позволяет вам питать большое количество различных устройств и цепей независимо от их требований.

  Лабораторные источники питания выполняют две задачи: регулирование напряжения и регулирование тока.

  1. Регулирование напряжения гарантирует, что напряжение, выходящее из источника питания, соответствует желаемому напряжению. Если он слишком высок, он попытается его уменьшить. Если он слишком низкий, он поднимет его.
  2. Регулирование тока следит за тем, чтобы ток, выходящий из источника питания, не превышал установленного вами значения. Он всегда может быть меньше — он не будет пытаться заставить вашу схему потреблять больше, чем ему нужно, — но не может быть больше.
  Зеленый индикатор указывает на то, что блок питания регулирует напряжение.

  Эти два типа регулирования работают в разное время; у вас не может быть обоих. Когда ток ниже установленного значения, вступает в действие регулировка напряжения, и мы говорим, что источник питания находится в режиме постоянного напряжения (CV). В режиме CV напряжение остается прежним, а ток может изменяться сколько угодно, пока не превысит установленное значение.

  Красный индикатор указывает на то, что источник питания регулирует ток.

  Как только ваш ток превышается, срабатывает регулировка тока, и источник питания переходит в режим постоянного тока (CC). В режиме CC ток остается фиксированным, а напряжение может изменяться, пока оно не превышает установленное значение. В зависимости от нагрузки, которую вы подключили, напряжение обычно падает ниже установленного значения, когда активен режим CC.

  Использование блока питания

  В этом руководстве рассказывается, как использовать режимы CC и CV блока питания для питания различных устройств. Для простоты мы рассмотрим только непрограммируемые источники питания. Если у вас есть программируемый или управляемый компьютером источник питания, проще обратиться к руководству за конкретными инструкциями.

  Безопасность

  • Самое важное, что нужно помнить, это то, что электричество не проходит через вашу цепь, когда вы отсоединяете клеммы. Это двоякое: проверьте проводку, прежде чем что-либо подключать, и, если что-то пойдет не так, это быстрый способ отключить питание от вашей цепи.
  • Блок питания может выдавать большой ток при довольно серьезных напряжениях. Короткое замыкание при больших токах может привести к искрению или возгоранию, а также повредить источник питания. Держите провода в чистоте и не оставляйте куски металла на рабочем столе.

  Постоянное напряжение (CV) Режим: лампочка

  Лампочки прекрасно работают при фиксированном напряжении. Их внутреннее сопротивление в некоторой степени самоограничивается, поэтому они имеют тенденцию регулировать собственное потребление тока.

  1. Отключите все от клемм.
  2. Включите питание и поверните все ручки в ноль.
  3. Убедитесь, что лампа CV горит. Если нет, немного увеличьте ток, пока не загорится индикатор CV.
  4. Установите напряжение на номинальное напряжение вашей лампочки. У меня 3,0 В, поэтому я установил источник питания на 3,0 В. Возможно, вам придется поиграть с ручками Coarse и Fine, чтобы все получилось правильно.
     • Совет: Держите ручку Fine примерно на полпути при первой регулировке ручки Coarse. Как только вы приблизитесь к нему, используйте ручку Fine, чтобы действительно настроить его. Таким образом, у вас будет некоторый «запас» для регулировки как вверх, так и вниз.
  5. Убедитесь, что ручки Current установлены на ноль.
  6. Подсоедините лампочку. Любое направление подходит.
  7. Медленно увеличивайте силу тока до тех пор, пока не загорится индикатор CV, а затем поверните его немного дальше этой точки для надежности.
     • Это позволит регулировать напряжение, но также защитит вашу цепь, если вы случайно что-то замкнете.
  Лампочка загорается при достаточном напряжении и токе.

  Режим постоянного напряжения (CV) 2: цифровые схемы

  Вы могли заметить, что при увеличении тока напряжение не сразу достигает своего полного значения. Это не очень хорошо для цифровых схем, которые ожидают чистого и стабильного напряжения. К счастью, для многих цифровых схем вы можете легко узнать (или сделать обоснованное предположение) их текущие требования из таблицы данных или руководства по эксплуатации. Важно то, что они точно видят свое рабочее напряжение с момента включения. В этом примере я буду использовать плату Arduino Uno в качестве примера.

  Эта процедура немного отличается от предыдущей, но не намного сложнее.

  1. Отключите все от клемм.
  2. Включите питание и поверните все ручки в ноль.
  3. Вставьте провода в отрицательную и положительную клеммы и закоротите их вместе.
     • Не волнуйтесь, вы не повредите блок питания, так как все на нуле.
  4. Увеличьте ток до желаемого значения.
     • Для Arduino без каких-либо (или очень немногих) подключений безопасное значение будет около 100 мА.
     • Если ток не увеличивается или вы видите, что загорается индикатор CV, повышайте напряжение до тех пор, пока не загорится индикатор CC.
  5. Отсоедините провода.
  6. Установите желаемое значение напряжения.
     • Для Arduino Uno, получающего питание от входа постоянного тока, это 7-12 В. Я выберу 9В.
  7. Подключите устройство к клеммам питания.
     • Обратите внимание на полярность. Цифровые схемы могут быть легко повреждены обратной полярностью.



  Режим постоянного тока (CC): светодиоды

  Мы являемся поклонниками светодиодов, так что это может помочь вам провести некоторые из наших экспериментов. Светодиоды — это устройства, основанные на токе, что означает, что они лучше всего работают при фиксированном токе.

  1. Отключите все от клемм.
  2. Включите питание и поверните все ручки в ноль.
  3. Вставьте провода в отрицательную и положительную клеммы и закоротите их вместе.
     • Не волнуйтесь, вы не повредите блок питания, так как все на нуле.
  4. Увеличьте ток до желаемого значения.
     • Для типичного 5-мм светодиода безопасным током является 10 мА.
     • Если ток не увеличивается или вы видите, что загорается индикатор CV, повышайте напряжение до тех пор, пока не загорится индикатор CC.
  5. Отсоедините провода.
  6. Снизьте напряжение до нуля.
  7. Подключите светодиод, соблюдая полярность.
     • Напоминаем, как определить полярность светодиода:
  8. Медленно повышайте напряжение, пока оно не перестанет увеличиваться. Индикатор CC должен продолжать гореть.

  Примечания

  Лабораторный источник питания станет краеугольным камнем многих проектов, предоставляя вам возможность питать самые разные электронные схемы. Мы будем использовать его довольно часто в будущих лабораторных работах, так что это определенно инструмент, которым вы захотите овладеть.

  Поделитесь тем, что вы узнали

  Полностью программируемый модульный настольный источник питания — часть 3 — gerrysweeney.com хорошо понял теорию такого рода схемы в практическую схему и проверки моего собственного понимания. Помимо условий постоянного тока без нагрузки, которые были прекрасными и стильными, любая, даже умеренная резистивная или емкостная нагрузка приводила схему к дикой нестабильности, очевидно, макетная плата сама по себе, тонкие соединительные провода и длинные выводы компонентов, а также отсутствие какой-либо звезды. все земляне должны были внести свой вклад в это, поэтому пришло время немного усовершенствовать схему и построить ее на более прочной плате Vero, уделив особое внимание компоновке, заземлению и управлению током.

  Вот схема, которую я построил: —

  Первоначальный прототип является одноразовым, это означает, что я собираю его на vero (полосовой) плате, использую недорогие/бесплатные компоненты, дешевые сокеты для микросхем, которые я хочу использовать повторно, и как можно больше компонентов из мусорное ведро – когда я заканчиваю тестирование, я снимаю все, что стоит оставить для следующего проекта, и выбрасываю в мусорное ведро – дело в том, что не ожидайте, что это будет красиво…..




  Значительное изменение добавлял усиление в схему, что имеет решающее значение, если я хочу получить желаемый выходной диапазон 0-30 вольт. Усиление получается в Q1, который находится в классической конфигурации эмиттерного повторителя (если бы это был NPN BPT). Наличие этой конфигурации для драйвера означает, что мне нужно только колебание между 1 и 2 В, чтобы получить полное выходное колебание 0-30 В. Необходимость небольшого колебания напряжения означает, что я могу запустить операционный усилитель на 14 В. Драйвер и выход действуют как усилитель напряжения, что хорошо делают полевые транзисторы. Диод D3 гарантирует, что операционный усилитель работает в классе A в требуемом диапазоне, нагружая резистор R8, который является его нагрузкой. Делая это, мы устраняем любые потенциальные кроссоверные искажения, которые может иметь операционный усилитель из-за его внутренней центральной точки.

  Операционный усилитель U1.1 выполняет исправление ошибок. Драйвер FET (Q1) является инвертирующим, что означает, что отрицательная обратная связь с выхода регулятора фактически подается на положительный вход операционного усилителя, это конфигурация, отличная от первой конструкции, где драйвер был усилителем тока, а не -инвертирующий.

  Одним интересным дополнением является напряжение питания Vgb+. Вы увидите, что я включил проходное устройство предварительного регулятора (Q2), идея здесь в том, что когда большое количество энергии рассеивается через Q3, микроконтроллер может обнаружить это и управлять Q3, который в сочетании с C5 и C6 будет действовать в качестве предварительного регулятора ковшового типа. Поскольку Q3 действует исключительно как переключатель, нам нужно, чтобы он был очень быстрым и имел очень низкое сопротивление, а одна из вещей, с которыми силовой полевой транзистор справляется очень хорошо, — это иметь очень низкое сопротивление. Однако для того, чтобы получить такое низкое сопротивление, вам необходимо подать напряжение на вывод затвора полевого транзистора примерно на +5 В выше вывода истока. То есть, если у вас на стоке 30 вольт, а на истоке вы хотите видеть 30 вольт, то вам нужно управлять затвором с +35 вольтами. Vgb+ получается с помощью простого удвоителя напряжения переменного тока и последовательного стабилизатора, на который ссылается +5, что дает 5 В выше V+ независимо от входного напряжения.

  Преисполненный больших ожиданий, я впервые включаю свой новый шедевр и ошибаюсь, ну, не здорово. Нестабильность — это мягко сказано, у меня была высокочастотная нестабильность, низкочастотная нестабильность и совершенно разные вариации одного и того же с разными нагрузками. По большей части, большой электролитический колпачок на выходе позволил ему в основном контролироваться, высокочастотный материал был в значительной степени убит путем размещения C12 на драйвере (Q1). Различные нагрузки в диапазоне давали разные результаты, и это было непредсказуемо и, конечно, ненадежно, так что я был бы счастлив использовать его для своего следующего проекта!

  Что происходит? почему эти типы цепей такие нестабильные? Ну, я уверен, что есть очень подробные научные объяснения, но у меня нет ничего похожего на знания, чтобы объяснить их; так что с точки зрения непрофессионала это лучшее, что я могу сделать. В идеальных условиях постоянного тока идеальная схема (именно так я обычно представляю электронные схемы) имеет отрицательную обратную связь и не имеет фазовых сдвигов, поэтому у вас есть идеальный сервопривод постоянного тока, поэтому он блокирует выход на входное задание и когда нагрузка помещается на на выходе драйверы усилителя ошибки более или менее поддерживают выходной сигнал на входном уровне – легко, верно? К сожалению, все электронные компоненты, провода, разводка платы, источники питания и окружающая среда генерируют шум и имеют паразитную индуктивность и емкость, которые могут вносить фазовые сдвиги на разных частотах — это означает, что во всем частотном спектре наша идеальная теоретическая схема с ее идеальной отрицательной обратной связью на самом деле превращается в положительную обратную связь, и ваш стабильный сервопривод постоянного тока становится генератором, ваша схема может быть стабильной на одной частоте и полностью нестабильной на другой частоте, и это может происходить одновременно. В худшем случае у вас есть множество различных стабильных и нестабильных состояний одновременно.

  Когда я измерял это поведение, я наблюдал много колебаний, вещи менялись случайным и нечистым образом, аналоговый эквивалент генератора случайных чисел в программном обеспечении. Для меня схема казалась очень свободной и напомнила мне те старомодные черно-белые ЭЛТ-телевизоры, с которыми я играл, когда был ребенком. Все это питалось от большого резистора-капельницы и изменения процентного соотношения белого / Пропорция черного значительно изменит уровни напряжения в электронике телевизора, и это можно будет увидеть визуально как нестабильность, поскольку изображение будет дышать и перемещаться по экрану по мере изменения вещей. Сравните это с более поздними твердотельными ЭЛТ-телевизорами, в которых использовались регулируемые источники питания, визуально все было намного более стабильным.

  Мне удалось успокоить блок питания и подключить нагрузки с хорошей регулировкой, и я добился этого, заглушив ток с помощью емкости, что привело к снижению полосы пропускания схемы, что означает, что схема не имеет или значительно снижает усиление. на более высоких частотах и ​​любые колебания на этих частотах, очевидно, исчезают. Однако проблема с уменьшением пропускной способности заключается в влиянии на динамический отклик блока питания при различных условиях нагрузки (подробнее об этом в следующей статье).

  Типы конденсаторов также играют большую роль, например, я смог стабилизировать проблему высоких частот только с помощью полиэфирного конденсатора от 3n3 до 10n, добавление того же значения в многослойную керамику не сработало — это был еще один показатель того, что конденсатор схема просто слишком чувствительна к нестабильности – она разболталась.

  Мои условия тестирования проводились в основном при нагрузке 5-10 Вт при напряжении около 15 В. Я приложил несколько фотографий и некоторые следы прицела, чтобы вы могли увидеть эффекты, которые я наблюдал.

  Чтобы увидеть изображения в полном размере, вам необходимо включить JavaScript в вашем браузере.

  Средняя оценка. Вы должны войти в систему, чтобы проголосовать. На данный момент я подозреваю много вещей, полевые транзисторы очень быстрые, поэтому они были проблемой, петля обратной связи работает на высоких уровнях мощности, поэтому эффекты паразитной емкости и индуктивности очень выражены. Мой общий вывод заключался в том, что мне нужно начинать заново, и какое-то время я думал, что, может быть, мне следует просто использовать готовое решение IC, но я чувствовал, что сдаюсь полегче. У меня нет навыков и опыта, чтобы спроектировать это с научной точки зрения, поэтому я должен подойти к этому с небольшим количеством проб и ошибок и большим количеством инстинктивного соуса. Это желание не сдаваться заставило меня задуматься — и мне пришла в голову идея — что, если я создам очень маломощный стабилизатор, который будет очень стабилен в желаемом диапазоне напряжений, а затем увеличу его с помощью простого усилителя тока — смогу ли я получить лучшие результаты?

  В Части 4 я поделюсь с вами большим прогрессом, которого я добился, и полностью работающей конструкцией регулятора.

  Этот контент опубликован под лицензией Attribution-Noncommercial-Share Alike 3.0 Unported.

  Серия SGe

  SGe представляет собой экономичный программируемый источник питания постоянного тока с высокой скоростью переключения на полевых транзисторах, альтернативный источникам постоянного тока на основе SCR и IGBT.

  Большинство топологий используют подход MosFET или IGBT в своих силовых каскадах для выполнения своей топологии преобразования энергии. В то же время конечные пользователи ценят низкую пульсацию и шум на выходе в сочетании с достижением высокой скорости нарастания. Конструкции на основе IGBT и SCR обычно работают при гораздо более низких скоростях переключения, что требует более крупной конструкции выходного LC-фильтра для получения аналогичных характеристик или требует снижения характеристик пульсаций и шума для поддержания конкурентоспособной плотности мощности. Конструкция фильтра в этом случае может быть сбалансирована для компромисса между временем отклика и выходными пульсациями, шумом и плотностью.

  Напротив, наша линейка SGe использует преимущества высокоскоростных полевых МОП-транзисторов, требующих гораздо меньшего LC-фильтра выходного каскада, чтобы обеспечить конкурентоспособные характеристики выходных пульсаций и шумов, а также время отклика без ущерба для удельной мощности. Доступный в двух версиях управления, SGe имеет базовые аналоговые элементы управления, в то время как SGI обеспечивает функции интеллектуального управления

  SGe: Real Value — аналоговое управление
  простое аналоговое управление на передней панели или внешнее управление. Благодаря высокоэффективной силовой электронике SGe обладает такими важными функциями, как 10-оборотные потенциометры для установки напряжения и тока, 3,5-разрядный светодиодный индикатор, а также предварительный просмотр/регулировка и сброс защиты от перенапряжения на передней панели (OVP).

  Руководство по эксплуатации (Rev B)

  Скачать

  Руководство по программированию — (SG) Ethernet, IEEE, RS232 (Rev L)

  Скачать

  Титул

  Документ

  Загрузка

  DocumentOperations Manual (Rev B)

  Download

  Руководство по программированию — (SG) Ethernet, IEEE, RS232 (Rev L)

  DocumentProgramming Manual — (SG) Ethernet, IEEE, RS232 (Rev L)

  Скачать

  SGE Series Shipe

  Скачать

  Название

  Документ

  Скачать

  SGE Series Shape

  Documentse Series Series

  Скачать

  DC Virtual Panels V1. 0.10 для Windesoft Windows 7/ Microsoft Windows windows videsoft 7/20615 D 8/10

  Загрузить

  Утилита обнаружения IP-адресов Ethernet — 5608665-02

  Загрузить

  Мастер прошивки — RS232_GPIB Только версия 1.0 для Microsoft Windows 7/8/10 (32-разрядная, 64-4-разрядная) (0GP1IB04-разрядная версия) -01_подписано)

  Загрузить

  IVI-COM с оболочкой IVI-C (ethernet или RS-232 или GPIB) V2.1.9 32-разрядная

  Загрузить

  IVI-COM с оболочкой IVI-C (ethernet или RS- 232 или GPIB) V2.1.9 64-разрядная версия

  Загрузить

  Title

  Document

  Загрузить

  DC Virtual Panels V1.0.10 для Microsoft Windows 7/8/10

  Virtual Panels для Microsoft Windows V0

  Document0.DC.1.DC.1.DC.1. 08.07.10

  Загрузить

  Утилита обнаружения IP-адресов Ethernet – 5608665-02

  Утилита обнаружения IP-адресов DocumentEthernet — 5608665-02

  Загрузить

  Flash Wizard — только RS232_GPIB, версия 1. 0 для Microsoft Windows 7/8/10 (32- и 64-разрядная версии) (GPIB_4540102-000025 Document Flash Wizard1_signed)

  5 Document Flash Wizard1_signed — Только RS232_GPIB версии 1.0 для Microsoft Windows 7/8/10 (32-разрядная, 64-разрядная) (GPIB_4540102-01_signed)

  Загрузить

  IVI-COM с оболочкой IVI-C (ethernet или RS-232 или GPIB ) V2.1.9 32-разрядная версия

  DocumentIVI-COM с оболочкой IVI-C (Ethernet, RS-232 или GPIB) V2.1.932-разрядная

  Загрузить

  IVI-COM с оболочкой IVI-C (Ethernet или RS-232 или GPIB) V2.1.9 64-разрядная

  DocumentIVI-COM с оболочкой IVI-C (Ethernet или RS-232) или GPIB) V2.1.9 64-разрядная версия

  Загрузить

  Драйвер Sorensen Labview версии 1.0 — Labview 2012 для Microsoft Windows 7/8/10 (32-разрядная версия)

  Загрузить

  Драйвер Sorensen Labview версии 1.0 — Labview 2012 для Microsoft Windows 7/8/10 (64-разрядная версия)

  Загрузить

  Sorensen Labview Driver V1. 0 — Labview 2013 для Microsoft Windows 7/8/10 (32-разрядная версия)

  Скачать

  Sorensen Labview Driver V1.0 — Labview 2013 для Microsoft Windows 7/8/10 (64-разрядная версия) Labview 2012 для Microsoft Windows 7/8/10 (32-разрядная версия)

  DocumentSorensen Labview Driver V1.0 — Labview 2012 для Microsoft Windows 7/8/10 (32-разрядная версия)

  Загрузить

  Sorensen Labview Driver V1. 0 — Labview 2012 для Microsoft Windows 7/8/10 (64-разрядная версия)

  DocumentSorensen Labview Driver V1.0 — Labview 2012 для Microsoft Windows 7/8/10 (64-разрядная версия) bit)

  DocumentSorensen Labview Driver V1.0 — Labview 2013 для Microsoft Windows 7/8/10 (32-разрядная версия)

  Загрузить

  Sorensen Labview Driver V1.0 — Labview 2013 для Microsoft Windows 7/8/10 ( 64-разрядная версия)

  DocumentSorensen Labview Driver V1.0 — Labview 2013 для Microsoft Windows 7/8/10 (64-разрядная версия)

  Загрузить

  SGe: Описание номера модели




  Опции и аксессуары
  Опции управления
  А	Аналог
  я	Интеллектуальный
  Варианты входного напряжения
  С	Входное напряжение 187/242 В переменного тока
  Д	Входное напряжение 342/440 В переменного тока
  Е	Входное напряжение 396/528 В переменного тока
  Опции дистанционного управления
  0А	Нет опций
  1А	IEEE-488. 2 + RS-232C (RS-232 входит в стандартную комплектацию SGI
  1С	Ethernet / RS-232
  1Е	Замки вала (только серия SGA)
  Опции процесса
  АА	Нет опций
  АВ	AB: Сертификат калибровки по ANSI/NCSL Z540-1 (включая данные испытаний)
  Модификации
  АЖ	Пылевой фильтр на передней панели — устанавливается на заводе — только для блока 3U
  CV	Вход переменного тока 400 Гц при 208 В переменного тока (не имеет маркировки CE, CSA или UL) (только 6U) STD на 3U
  ПФ	Пассивная коррекция коэффициента мощности до 0,9 (применимо только к 40 В, от 60 В до 800 В. Включено в 10–30 В и 50 В.)
  Аксессуары
  890-453-03	Параллельный кабель (до 5 устройств, требуется один кабель на устройство, размещенный параллельно)
  K550212-01	Направляющие для стойки 3U (для моделей 5 кВт, 10 кВт и 15 кВт)
  K550213-01	Направляющие для стойки 6U (для моделей 20 кВт, 25 кВт и 30 кВт)
  K550532-01	Пылевой фильтр на передней панели — комплект для установки на месте — только для блока 3U
  5551082-01	Дополнительный комплект крышки входа переменного тока — только для блока 3U
  Свяжитесь с заводом для других комбинаций




  Мощные высоковольтные полевые транзисторы в линейных приложениях: точка зрения пользователя (конференция)

  Мощные высоковольтные полевые транзисторы в линейных приложениях: точка зрения пользователя (конференция) | ОСТИ. GOV

  перейти к основному содержанию

  • Полная запись
  • Другое связанное исследование

  Спецификации современного поколения мощных высоковольтных полевых транзисторов (FET) могут заманить разработчика к использованию их в высоковольтном оборудовании постоянного тока. Устройства с чрезвычайно низким сопротивлением во включенном состоянии и очень высокой номинальной мощностью доступны от нескольких производителей. Однако наш опыт показывает, что высоковольтная, линейная работа этих устройств в почти непрерывном режиме может создавать серьезные проблемы с надежностью при уровнях нагрузки значительно ниже их опубликованных спецификаций. В этом документе описана эволюция конструкции шунтового регулятора на 600 вольт, 8 ампер для использования с радиопередатчиками мегаваттного класса, и представлена ​​окончательная конструкция, отвечающая критериям надежности.

  Авторов:

  Н. Гриноу, Э. Фредд, С. Де Паскуале

  Дата публикации:

  21 сентября 2009 г.

  Исследовательская организация:

  Принстонская лаборатория физики плазмы. (PPPL), Принстон, Нью-Джерси (США)

  Организация-спонсор:

  Департамент науки Министерства сельского хозяйства США (SC)

  Идентификатор ОСТИ:

  963985

  Номер(а) отчета:

  ПППЛ-4446
  РНН: US0

  6

  Номер контракта с Министерством энергетики:

  ДЕ-АСО2-09Ч21466

  Тип ресурса:

  Конференция

  Отношение ресурсов:

  Конференция: 23-й симпозиум по термоядерной инженерии, Сан-Диего, Калифорния, 31 мая — 4 июня 2009 г.

  Страна публикации:

  США

  Язык:

  Английский

  Тема:

  70 ФИЗИКА ПЛАЗМЫ И ТЕХНОЛОГИЯ СТЯЖКИ; БАЙПАСЫ; КУЛЬТУРЫ; ДИЗАЙН; ПРОИЗВОДИТЕЛИ; РАДИООБОРУДОВАНИЕ; НАДЕЖНОСТЬ; ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; ТРАНЗИСТОРЫ; Полевые транзисторы высокого напряжения

  ---

  Форматы цитирования

  • MLA
  • АПА
  • Чикаго
  • БибТекс

  Н. Гриноу, Э. Фредд, С. Де Паскуале. Мощные высоковольтные полевые транзисторы в линейных устройствах: взгляд пользователя . США: Н. П., 2009. Веб.

  Копировать в буфер обмена

  Н. Гриноу, Э. Фредд, С. Де Паскуале. Мощные и высоковольтные полевые транзисторы в линейных устройствах: взгляд пользователя . Соединенные Штаты.

  Копировать в буфер обмена

  Н. Гриноу, Э. Фредд, С. Де Паскуале. 2009 г.. «Полевые транзисторы высокой мощности и высокого напряжения в линейных приложениях: точка зрения пользователя». Соединенные Штаты. https://www.osti.gov/servlets/purl/963985.

  Копировать в буфер обмена

  @статья{osti_963985,
title = {Полевые транзисторы высокой мощности и высокого напряжения в линейных приложениях: точка зрения пользователя},
автор = {Н. Гриноу, Э. Фредд, С. Де Паскуале},
abstractNote = {Характеристики современных мощных высоковольтных полевых транзисторов (FET) могут заманить разработчика к использованию их в высоковольтном оборудовании постоянного тока. Устройства с чрезвычайно низким сопротивлением во включенном состоянии и очень высокой номинальной мощностью доступны от нескольких производителей. Однако наш опыт показывает, что высоковольтная, линейная работа этих устройств в почти непрерывном режиме может создавать серьезные проблемы с надежностью при уровнях нагрузки значительно ниже их опубликованных спецификаций. В этом документе описывается эволюция конструкции шунтового регулятора на 600 вольт, 8 ампер для использования с радиопередатчиками мегаваттного класса, и представлена ​​окончательная конструкция, отвечающая критериям надежности.},
дои = {},
URL-адрес = {https://www.osti.gov/biblio/963985}, журнал = {},
номер =,
объем = ,
место = {США},
год = {2009},
месяц = ​​{9}
}

  Копировать в буфер обмена

  ---

  Просмотр конференции (2,63 МБ)

  Дополнительную информацию о получении полнотекстового документа см.
