Ламинатор fgk 220 инструкция. Ламинатор FGK 220: инструкция по эксплуатации и характеристики

Как правильно использовать ламинатор FGK 220. Какие меры безопасности нужно соблюдать при работе с устройством. Каковы основные технические характеристики ламинатора FGK 220. Как устранить типичные проблемы при ламинировании документов. Какие режимы работы предусмотрены в данной модели ламинатора.

Основные характеристики и возможности ламинатора FGK 220

Ламинатор FGK 220 — это профессиональное устройство, предназначенное для защиты документов путем их покрытия специальной пленкой. Данная модель обладает следующими ключевыми характеристиками:

  • Максимальная ширина ламинирования — 220 мм
  • Максимальная толщина ламинируемого документа — 1 мм
  • Скорость ламинирования — 650 мм/мин
  • Диапазон рабочих температур — 100-160°C
  • Время нагрева — 5 минут
  • Мощность — 500 Вт

Ламинатор оснащен металлическим корпусом, что обеспечивает его надежность и долговечность. Наличие регулировки температуры позволяет работать с пленками различной толщины — от 60 до 250 микрон.


Правила безопасности при использовании ламинатора FGK 220

При работе с ламинатором FGK 220 необходимо соблюдать следующие меры предосторожности:

  • Не прикасайтесь к горячим частям устройства во время работы
  • Держите жидкости подальше от ламинатора
  • Не позволяйте детям пользоваться устройством
  • Отключайте ламинатор от сети, когда он не используется
  • Не включайте устройство с поврежденным корпусом или шнуром питания
  • Следите, чтобы волосы, одежда и украшения не попадали в ламинатор

Соблюдение этих простых правил поможет избежать несчастных случаев и продлить срок службы устройства.

Подготовка и процесс ламинирования документов

Перед началом ламинирования важно правильно подготовить устройство и документы. Процесс работы с ламинатором FGK 220 включает следующие этапы:

  1. Включите ламинатор в сеть и нажмите кнопку питания
  2. Активируйте нагрев валов кнопкой «HEATER»
  3. Установите нужную температуру регулятором (см. таблицу зависимости от толщины пленки)
  4. Дождитесь, пока загорится индикатор готовности
  5. Поместите документ в пленку и вставьте запаянным краем в ламинатор
  6. Извлеките заламинированный документ

Помните, что не рекомендуется обрезать пленку до ламинирования, даже если она значительно больше документа. Это может привести к наматыванию пленки на валы.


Устранение типичных проблем при ламинировании

При работе с ламинатором FGK 220 могут возникнуть некоторые проблемы. Вот наиболее распространенные из них и способы их решения:

  • Белые или непрозрачные пятна: увеличьте температуру и повторите ламинирование
  • Пленка не спаяна по краям: повысьте температуру или проверьте толщину документа
  • Волны и морщины на пленке: уменьшите температуру и дайте аппарату остыть
  • Застревание пленки: используйте функцию реверса или обратитесь в сервисный центр

Правильная настройка температуры в зависимости от толщины пленки поможет избежать большинства проблем при ламинировании.

Режимы работы и обслуживание ламинатора FGK 220

Ламинатор FGK 220 рассчитан на следующий режим работы: 60 минут непрерывной работы, затем 15 минут перерыва. Соблюдение этого режима поможет продлить срок службы устройства.

Для ухода за ламинатором рекомендуется:

  • Протирать корпус мягкой салфеткой, смоченной специальным спиртовым раствором
  • Не использовать абразивные чистящие средства
  • Не открывать корпус и не пытаться ремонтировать устройство самостоятельно

При возникновении серьезных неисправностей следует обращаться в авторизованный сервисный центр.


Выбор оптимальной температуры ламинирования

Правильный выбор температуры ламинирования критически важен для получения качественного результата. Ламинатор FGK 220 позволяет регулировать температуру в диапазоне 100-160°C. Оптимальная температура зависит от толщины используемой пленки:

  • 60 мкм: 95-105°C
  • 80 мкм: 105-115°C
  • 100 мкм: 115-125°C
  • 125 мкм: 125-130°C
  • 150 мкм: 130-135°C
  • 175 мкм: 135-145°C
  • 250 мкм: 145-160°C

Рекомендуется начинать с минимальной температуры для выбранной толщины пленки и при необходимости постепенно повышать ее.

Преимущества использования ламинатора FGK 220

Ламинатор FGK 220 обладает рядом преимуществ, которые делают его отличным выбором для офисного и домашнего использования:

  • Высокая скорость ламинирования — 650 мм/мин
  • Возможность работы с пленками разной толщины (до 250 мкм)
  • Наличие функции реверса для устранения замятий
  • Быстрый нагрев — всего 5 минут
  • Прочный металлический корпус
  • Удобная регулировка температуры

Эти характеристики позволяют эффективно использовать ламинатор FGK 220 для защиты широкого спектра документов — от визитных карточек до плакатов формата А4.



Инструкция по эксплуатации Ламинатор fgk-220, 260, 320 / lm-220, 260, 320



При копировании материала укажите ссылку © 2018
контакты
rykovodstvo.ru

Инструкция по эксплуатации

Ламинатор FGK-220, 260, 320 / LM-220, 260, 320
Благодарим Вас за покупку и использование нашего ламинатора. Вы купили самый лучший ламинатор, доступный в своем классе. Он был разработан и изготовлен, чтобы обеспечить Вас самыми широкими возможностями. Как и с любым устройством, которое использует электричество и механическое воздействие при своей работе, существуют определенные опасности, если использовать устройство ненадлежащим образом. В то же время, работу можно сделать быстрее и легче, если с самого начала соблюдать некоторые предосторожности. Пожалуйста, тщательно прочитайте это руководство. Оно содержит полезные указания, которые помогут Вам получить максимальный эффект от вашего ламинатора, а также правила безопасности, которые Вы должны знать перед началом использования. Следование нашему руководству по эксплуатации позволит вашему ламинатору прослужить Вам многие годы для удовлетворения Ваших нужд.

Спасибо Вам за то, что выбрали наш продукт. Вы будете довольны тем, как он работает.
ПРАВИЛА БЕЗОПАСНОСТИ

ПРАВИЛА ЭКСПЛУАТАЦИИ
1. Подключение источника питания

1) Проверьте, соответствует ли номинальное электрическое напряжение аппарата номинальному напряжению источника. Также, проверьте, соответствует ли разъем штепсельной вилки разъему розетки.

2) Если электрический кабель не подсоединяется к аппарату напрямую, подсоедините его к электрическому разъему на задней панели аппарата.

3) Штепсельную вилку на другой стороне кабеля воткните в розетку, имеющую

средства заземления.

4) Включите аппарат, нажав кнопку питания. Дисплей загорится, показывая, что

аппарат подсоединен к источнику питания.
ПРИМЕНЕНИЕ
ГОРЯЧЕЕ ЛАМИНИРОВАНИЕ
1. Подготовка
Включите аппарат. Затем включите переключатель мотора на FORWARD, и переключатель нагрева, машина начнет прогреваться (загорится зеленый датчик). Когда температура возрастет до установленной, зажжется датчик достижения необходимой температуры (красный). Подождите 2 минуты, за это время температура станет стабильной, и Вы сможете начать ламинирование. В течение ожидания датчик может погаснуть, не волнуйтесь, машина работает хорошо.
2. Ламинирование.

Положите документ в пакет для ламинирования, затем вложите пакет в ламинатор. Если положить пакет не той стороной это может привести к замятию или к блокировки ламинатора. Если документ «зажевало» или есть какие-либо другие проблемы, нажмите кнопку реверс REVERS. Мотор будет работать в обратную сторону, и документ выйдет обратно.

3. Температурный режим.

На панели управления находятся регулятор управление температурой. Различные пленки и различные документы требуют разной рабочей температуры. Если заламинированный документ не очень хорошо виден, увеличьте температуру и проламинируйте его снова. Повторите эту операцию несколько раз до тех пор, пока не получите хорошо заламинированный документ. Если температура слишком высока, документ может, сморщится, в таком случае снизьте температуру и проламинируйте снова.

Пожалуйста, начните ламинирование с температуры в 100 градусов. А затем изменяйте ее в соответствии с вашими результатами.

Замечание. Не устанавливайте температуру свыше 140градусов, ламинационная пленка может расплавиться.
4. Выключение ламинатора

Пожалуйста, выключайте аппарат через 8-10 минут после выключения нагрева.

Ламинационные листы должны быть на 5-6мм больше чем ламинируемый документ.

Руководство


  1. Ламинатор — электроприбор, его нельзя подвергать воздействию воды.

  2. Перед разборкой, выключите питание.

  3. Не используйте бензин, жесткие щетки для чистки.

  4. Используйте мягкие материалы для чистки. Если грязь твердая то используйте мыльную воду или керосин сначала, а заем вытрите насухо.

Сервисное Обслуживание

Если требуется сервисное обслуживание, пожалуйста, подготовьте следующую информацию:


  • Симптомы неисправности

  • Время установки (начала работ) аппарата.

  • Серийный номер

ХАРАКТЕРИСТИКИ


Модель


220

260

320

Режим работы

Электрический

Электрический

Электрический

Макс, ширина ламинирования

220 мм

260 мм

320 мм

Макс, толщина ламинирования

1 мм

1 мм

1 мм

Макс, температура ламинирования

160С°

160С°

160С°

Макс, скорость ламинирования

560 мм/мин

560 мм/мин

560 мм/мин

Номинальное напряжение питания

100, 110, 220-240 Â / 50,60 Гц

100, 110, 220-240 Â / 50,60 Гц

100, 110, 220-240 Â / 50,60 Гц

Мощность

420 Вт

480 Вт

620 Вт

Размеры (Д х Ш х В)

400х200х110 мм

440х200х110 мм

500х200х110 мм

Вес

6,2 кг

7 кг

7,7 кг
Инструкция по установке, эксплуатации и ремонту) (редакция 2)
В применяемость коленчатых валов 740. 62-1005020 упрочненных закалкой твч включены двигатели мощностью 320 л с.: 740. 51-320, 740….
Вал коленчатый (инструкция по установке, эксплуатации и ремонту) (редакция 2)
В применяемость коленчатых валов 740. 62-1005020 упрочненных закалкой твч включены двигатели мощностью 320 л с.: 740. 51-320, 740….
Конкурсной комиссии
Вл 220 кв нерюнгринская грэс нижний Куранах – Томмот Майя с пс 220 кв томмот и пс 220 кв майя. Вторая очередь строительства вл 220…
Задание на проектирование
Сооружение лэп 220 кВ на участке от места врезки в вл 220 кв цинковая – Новометаллургическая до ору 220 кв пс 500 кв шагол
Инструкция по эксплуатации Модель: Серия hvp-90
Выравнивание нагрузки для моторов 1Ф / 220 В, используемых на источнике питания 3Ф / 220 В
Задание на проектирование
Реконструкция пс 220 кв таксимо с расширением ору 220 кВ для присоединения второй цепи вл 220 кв таксимо – Мамакан
Г. Красноярск 660094 ул. Кутузова 52 тел. 260-72-01 факс 260-98-41
Муниципальное бюджетное образовательное учреждение «Общеобразовательное учреждение лицей №6 «Перспектива»
Руководство по обслуживанию и эксплуатации комбинированных деревообрабатывающих…
Руководство по обслуживанию и эксплуатации комбинированных деревообрабатывающих станков
620041, г. Екатеринбург, ул. Советская, 16 и Т/ф (343) 341-09-01,…
Планетарный миксер, 3 насадки (венчик, лопатка, крюк), 3 скорости 95/175/320 об/мин, съемная дежа, объем дежи 10 л, 37 кВт, 220 В,…
Палатка сварщика Быстрая сборка за 10-20 минут (в зависимости от…
Перенесите палатку на место монтажа и распределите ее на трубе таким образом, чтобы труба проходила вдоль палатки ровно по местам…
Палатка сварщика Быстрая сборка за 10-20 минут (в зависимости от…
Перенесите палатку на место монтажа и распределите ее на трубе таким образом, чтобы труба проходила вдоль палатки ровно по местам. ..
Каталог запчастей Беларус-320 (мтз-320)

Беспроводная сирена uc-260
При этом допускается одновременное использование нескольких устройств с сопоставлением каждому устройству своей мелодии. Доступно…
Управление
К. Маркса, 12 А, г. Омск, 644010, e-mail: to55@fas gov ru тел. (3812) 320-696, факс (3812) 320-696
Инструкция по автоматической настройке каналов на абонентской приставке kaon 220
Уважаемые абоненты цифрового телевидения, пользующиеся декодерами kaon 220! Данная инструкция призвана помочь Вам в перенастройке…
Управление федерального казначейства по приморскому краю
Светланская ул., д. 69, г. Владивосток, 690091 Телефон: (423) 220-50-26 факс: (423) 220-55-28

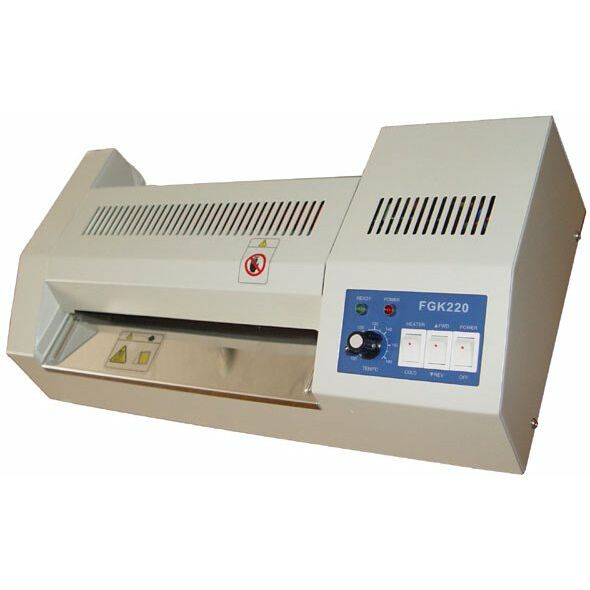

HF FGK 220

jpg»>



Новости компании

График работы в праздничные дни.

Далее


  Главная :: Инструкции :: Ламинаторы FGK :: HF FGK 220 ::Версия для печати



Меры безопасности

  • Ничего не кладите на горячие части ламинатора и не дотрагивайтесь до них;
  • Не держите воду и другие жидкости рядом с ламинатором;
  • Не допускайте детей к ламинатору;
  • Выключайте ламинатор из сети, когда вы им не пользуетесь. Перед чисткой выключите ламинатор из сети и дождитесь, когда он остынет;
  • Не включайте ламинатор, если у него поврежден корпус или шнур питания;
  • Во избежание несчастных случаев, не допускайте попадания волос, одежды, украшений в ламинатор.

Введение

Модель HF FGK 220 обеспечивает высокое качество ламинирования. Перед тем как пользоваться аппаратом первый раз, предлагаем вам сначала ознакомиться с его работой, ламинируя чистую бумагу, чтобы не испортить оригинал.

ПРИМЕЧАНИЯ

  • Старайтесь не дотрагиваться до внутренней поверхности пленки.
  • В процессе ламинирования пленка припаивается к бумаге, поэтому не пытайтесь ее отклеить.
  • Не рекомендуется ламинировать предметы коллекции и другие ценные документы.
  • Во избежание повреждения валов, не пытайтесь ламинировать монеты и другие металлические предметы.
  • НЕ ОБРЕЗАЙТЕ ПЛЕНКУ ДО ЛАМИНИРОВАНИЯ даже если она сильно превосходит оригинал по формату. В противном случае высока вероятность наматывания пленки на валы ламинатора.

Работа с аппаратом

  1. Включите аппарат в сеть. Нажмите выключатель «POWER/OFF» в положение «POWER», загорится красный индикатор «POWER» на панели управления.
  2. Нажмите кнопку включения нагрева валов «HEATER/OFF». Положение «HEATER».
  3. Выберете нужную температуру с помощью регулятора. (Используйте таблицу на обратной стороне инструкции).
  4. Когда ламинатор нагреется до выбранной температуры, загорится зеленый индикатор «READY». Ламинатор готов к работе.
  5. Поместите документ в пленку выбранной толщины и вставьте в ламинатор запаянным краем. Валы ламинатора захватят пленку автоматически.
  6. Выньте запаянный документ из ламинатора. (Ни в коем случае не тяните за край документа, пока тот находится в ламинаторе).
  7. Если пленка не стала прозрачной, увеличьте температуру и повторите процесс ламинирования.
  8. Не забудьте корректировать температуру ламинатора при использовании пленки разной толщины.
  9. Используйте кнопку «REVERSE» в случае застревания пленки внутри аппарата.
  10. Выключите ламинатор из сети, когда закончите работу. Выключатель «POWER/OFF», положение «OFF»

Возможные проблемы при ламинировании

  • Белые или непрозрачные пятна: недостаточно высокий температурный режим. Увеличьте температуру и повторите операцию.
  • Пленка не спаяна по краям: недостаточно высокий температурный режим. Увеличьте температуру и повторите операцию.
  • Пленка не спаяна по краям: слишком толстый документ.
  • Волны, блики или морщины: слишком высокий температурный режим. Уменьшите температуру и дайте аппарату остыть в течение 10-ти минут.
  • Если пленка застряла в ламинаторе, выключите аппарат и отключите от сети. Обратитесь в ближайший сервисный центр.

Профилактика

Ламинатор можно протирать специальным спиртовым раствором, используя мягкую салфетку.

Не используйте чистящий порошок и другие абразивные чистящие средства.

Не открывайте и не пытайтесь ремонтировать ламинатор самостоятельно. Обращайтесь в сервисный центр.

Режим работы

Ламинатор имеет следующие режимы работы: 60 минут непрерывной работы – перерыв 15 минут.

Технические характеристики

  • Металлический корпус
  • Индикаторы готовности
  • Выключатель нагрева
  • Горячие валы (внешний обогрев): ламинирование фотографий
  • Реверс (при застревании нет необходимости разбирать ламинатор для того, чтобы вынуть застрявший лист)
  • Регулировка температуры — 100–160 °C
  • Толщина ламинируемого документа не более — 1 мм
  • Скорость ламинирования — 650 мм/мин
  • Ламинирование пленки — до 250 микрон
  • Формат ламинирования — до 220 мм
  • Время разогрева — 5 мин
  • Напряжение — 220 В, 50 Гц
  • Мощность — 500 Вт

Зависимость температуры ламинирования от толщины пленки

Толщина пленки (мкн) Температура (°С)
60 95–105
80 105–115
100 115–125
125 125–130
150 130–135
175 135–145
250 145–160
