Какие технические характеристики у лампы 6Н1П. Где применяется двойной триод 6Н1П. Какие есть аналоги и заменители лампы 6Н1П. Как правильно эксплуатировать лампу 6Н1П.
Технические характеристики лампы 6Н1П
Лампа 6Н1П представляет собой двойной триод, предназначенный для усиления напряжения низкой частоты. Основные технические характеристики лампы 6Н1П:
- Напряжение накала: 6,3 В
- Ток накала: 600 ± 50 мА
- Максимальное анодное напряжение: 300 В
- Номинальный анодный ток: 8 ± 2,4 мА (для каждого триода)
- Крутизна характеристики: 3,2 мА/В
- Коэффициент усиления: 35 ± 7
- Внутреннее сопротивление: 11 кОм
- Максимальная мощность, рассеиваемая анодом: 2 Вт
Лампа 6Н1П выпускается в стеклянном пальчиковом оформлении с 9-штырьковым цоколем. Катод оксидный косвенного накала. Срок службы лампы составляет не менее 500 часов.
Области применения лампы 6Н1П
Благодаря своим характеристикам, лампа 6Н1П нашла широкое применение в различных электронных устройствах:
- Предварительные каскады усиления низкой частоты
- Фазоинверторные каскады
- Каскады развертки телевизионных приемников
- Усилители звуковой частоты
- Ламповые микрофонные предусилители
- Фонокорректоры для проигрывателей виниловых пластинок
Лампа 6Н1П хорошо зарекомендовала себя в аудиофильских устройствах благодаря мягкому и музыкальному звучанию. Она часто используется в качестве замены более дорогих ламп в лампово-гибридных усилителях.
Аналоги и заменители лампы 6Н1П
Лампа 6Н1П имеет ряд отечественных и зарубежных аналогов:
- 6Н8С — советский аналог, полностью взаимозаменяем с 6Н1П
- ECC88/6DJ8 — европейский аналог с близкими характеристиками
- 6922 — американский аналог с похожими параметрами
- E88CC — европейский аналог премиум-класса
- 6Н23П — отечественный аналог с улучшенными характеристиками
При замене лампы 6Н1П на аналоги следует учитывать небольшие различия в токе накала и других параметрах. Например, ток накала ECC88 составляет 365 мА против 600 мА у 6Н1П. Это может потребовать изменения схемы накала в некоторых устройствах.
Особенности эксплуатации лампы 6Н1П
Для обеспечения длительного срока службы лампы 6Н1П необходимо соблюдать следующие правила эксплуатации:
- Не превышать максимально допустимое анодное напряжение 300 В
- Обеспечить стабильное напряжение накала 6,3 В ± 5%
- Не превышать максимальную мощность рассеивания на аноде 2 Вт
- Исключить механические удары и вибрацию лампы
- Обеспечить хорошую вентиляцию для отвода тепла
При соблюдении этих условий лампа 6Н1П способна прослужить 2000-3000 часов и более. Для получения наилучшего звучания рекомендуется производить замену ламп комплектом после 1000-1500 часов работы.
Применение лампы 6Н1П в современной аппаратуре
Несмотря на то, что лампа 6Н1П была разработана более полувека назад, она до сих пор находит применение в современной аудиотехнике. Рассмотрим некоторые примеры использования этой лампы:

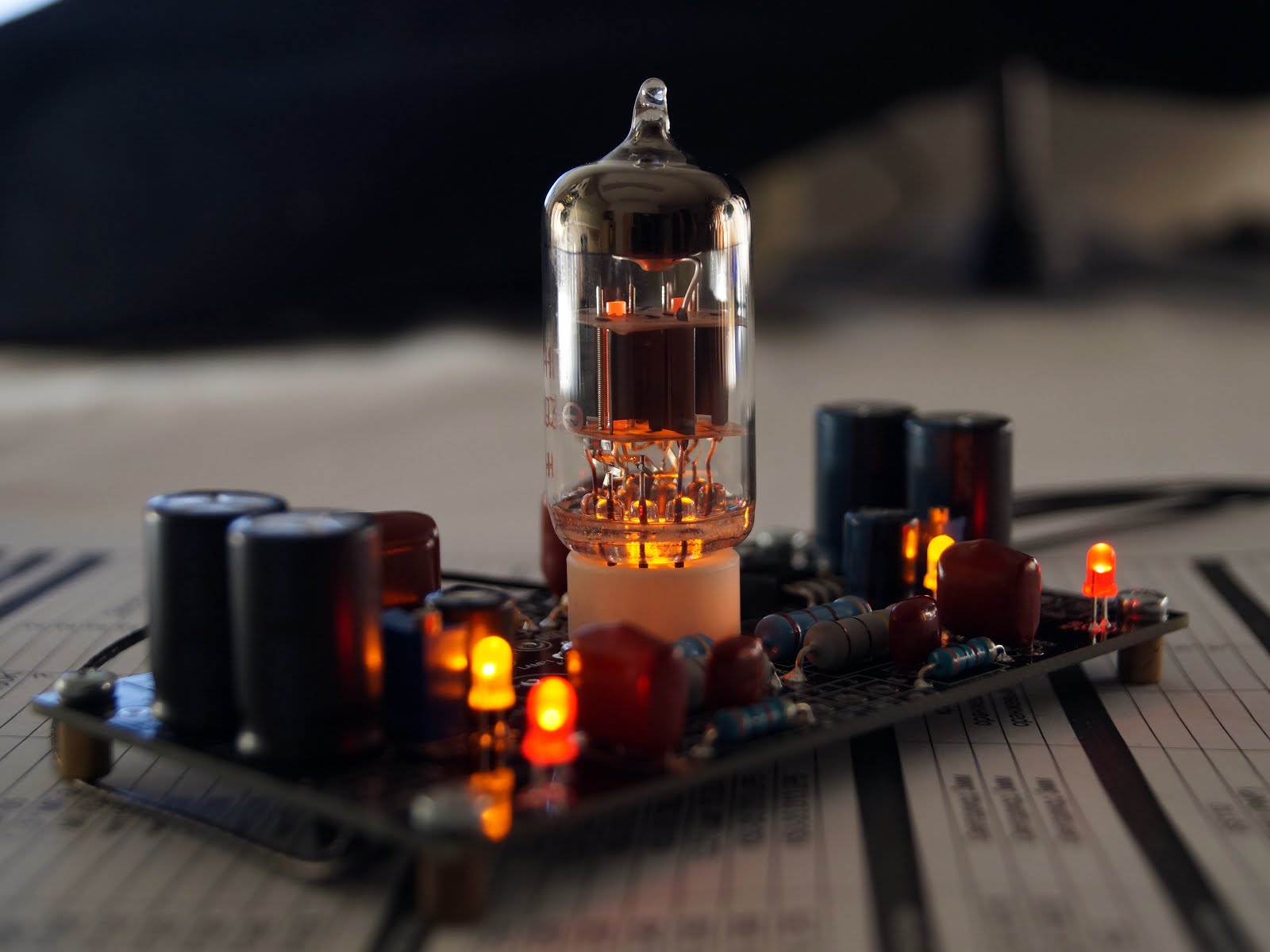

Гибридные усилители
В гибридных усилителях лампа 6Н1П часто применяется во входных каскадах и каскадах предварительного усиления. Это позволяет получить характерное «ламповое» звучание при сохранении преимуществ транзисторного выходного каскада. Такая комбинация обеспечивает хорошую детальность звука и мягкое, музыкальное звучание.
Ламповые микрофонные предусилители
Лампа 6Н1П отлично подходит для использования в микрофонных предусилителях. Она обеспечивает низкий уровень собственных шумов и мягкое, обогащенное гармониками звучание, которое высоко ценится звукорежиссерами при записи вокала и акустических инструментов.
Фонокорректоры
В фонокорректорах для проигрывателей виниловых пластинок лампа 6Н1П позволяет получить высокое усиление с низким уровнем шумов. Ее применение помогает передать характерное аналоговое звучание виниловых записей.
Сравнение лампы 6Н1П с современными аналогами
Как соотносятся характеристики лампы 6Н1П с современными аналогами? Рассмотрим это на примере сравнения с популярной лампой 12AX7:
| Параметр | 6Н1П | 12AX7 |
|---|---|---|
| Коэффициент усиления | 35 | 100 |
| Крутизна характеристики | 3,2 мА/В | 1,6 мА/В |
| Внутреннее сопротивление | 11 кОм | 62,5 кОм |
Как видно из таблицы, лампа 6Н1П имеет меньший коэффициент усиления, но большую крутизну характеристики и меньшее внутреннее сопротивление. Это делает ее более линейной и менее чувствительной к нагрузке, что может быть предпочтительно в некоторых схемах.
Советы по выбору и приобретению ламп 6Н1П
При покупке ламп 6Н1П следует обратить внимание на следующие моменты:
- Приобретайте лампы у проверенных продавцов, специализирующихся на электронных компонентах
- Отдавайте предпочтение лампам новых выпусков от известных производителей
- Обращайте внимание на маркировку и внешний вид лампы — они не должны иметь следов использования
- По возможности, выбирайте лампы с проверенными параметрами (измеренной крутизной характеристики, током анода)
- Для стереофонических устройств приобретайте подобранные пары ламп
Помните, что качество лампы 6Н1П может существенно влиять на звучание аудиоаппаратуры. Поэтому не стоит экономить на этом важном компоненте.
Заключение
Лампа 6Н1П, несмотря на свой почтенный возраст, остается востребованной в современной аудиотехнике. Ее характеристики позволяют получить качественное усиление сигнала с минимальными искажениями. При правильном применении и соблюдении режимов эксплуатации, эта лампа способна обеспечить отличное звучание и долгий срок службы. Широкий выбор аналогов и заменителей делает лампу 6Н1П универсальным решением для различных электронных устройств.
Двойной триод 6Н1П. Технические характеристики
Общие данные
Триод 6Н1П предназначен для усиления напряжения низкой частоты.
Применяется в каскадах предварительного усиления на сопротивлениях.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.
Расположение выводов
Основные размеры лампы 6Н1П
Междуэлектродные емкости, пФ
Входная каждого триода 3.8
Выходная каждого триода 1.75
Проходная каждого триода 1.85
Между анодами 0.05.
Номинальные электрические данные (для каждого триода)
| Напряжение накала, В | 6.3 |
| Напряжение на аноде, В | 250 |
| Сопротивление в цепи катода для автоматического смещения, Ом | 600 |
| Ток накала, мА | 600±50 |
| Ток в цепи анода, мА | 8±2. 4 |
| Крутизна характеристики, мА/В | 3.2 |
| Крутизна характеристики при напряжении накала 5.7 В, не менее, мА/В | 2.7 |
| Внутреннее сопротивление, кОм | 11 |
| Коэффициент усиления | 35±7 |
Предельно допустимые электрические величины (для каждого триода)
| Наибольшее напряжение накала, В | 7.0 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшее напряжение на аноде, В | 300 |
| Наибольшая мощность, рассеиваемая на аноде, Вт | 2.0 |
| Наибольшее постоянное напряжение между катодом и подогревателем, В | 250 |
| Наибольший ток в цепи катода, мА | 25 |
| Наибольший ток утечки между катодом и подогревателем, мкА | 30 |
| Наименьшее сопротивление в цепи катода для автоматического смещения, Ом | 600 |
Наибольшее сопротивление в цепи сетки, МОм. |
0.5 |
Аналоги лампы 6н1п
Лампа 6Н1П является аналогом лампы 6Н8С. Обе лампы взаимозаменяемы. Схемы применения ламп 6Н1П и 6Н8С одинаковы.
Вольтамперные характеристики лампы
Характеристики зависимости токов анода и сетки от напряжения на аноде
Динамические характеристики зависимости тока анода от напряжения на сетке и сопротивления нагрузки в цепи анода при напряжении источника анодного питания 250 В.
Литература
Ю.И.Темпнер, В.Е.Ошеров. Справочник по радиовещательным приемникам (под общей редакцией В.В.Огиевского). — К.: «Государственное издательство технической литературы Украины», 1949. — 371 с.
Материал подготовлен по данным с сайта http://oldradio.qrz.ru/
Связанные статьи
- Технические характеристики лампы 6н2п
- Технические характеристики лампы 12ax7
- Технические характеристики лампы 6н3п
Триод 6Н1П-ЕВ | Торговый Дом НовосибирскЭнергоКомплект
6Н1П
16.
02.20166Н1П-ВИ
16.02.2016150.00₽
Триод 6Н1П-ЕВ Предназначен для усиления напряжения низкой частоты.
Количество товара 6Н1П-ЕВ
Артикул: 6n1pev Категории: Радиолампы, триоды
- Описание
- Детали
Двойной триод
| S | Ri | Rа | Pа | Pвых |
| 3.2 | 11 | — | 2 | — |
(двойной триод с отдельными катодами)
Общие данные
Триод 6Н1П-ев предназначен для усиления напряжения низкой частоты.
Применяется в предварительных каскадах низкой частоты, фазоинверторах и каскадах развертки телевизионных приемников.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости, пФ
Входная каждого триода 3,8. Выходная каждого триода 1,75. Проходная каждого триода 1,85. Между анодами 0,05.
Номинальные электрические данные (для каждого триода)
| Напряжение накала, В | 6.3 |
| Напряжение на аноде, В | 250 |
| Сопротивление в цепи катода для автоматического смещения, Ом | 600 |
| Ток накала, мА | 600+-50 |
| Ток в цепи анода, мА | 8+-2.4 |
| Крутизна характеристики, мА/В | 3.2 |
| Крутизна характеристики при напряжении накала 5.7 В, мА/В | не менее 2.7 |
| Внутреннее сопротивление, кОм | 11 |
| Коэффициент усиления | 35+-7 |
Предельно допустимые электрические величины (для каждого триода)
| Наибольшее напряжение накала, В | 7. 0 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшее напряжение на аноде, В | 300 |
| Наибольшая мощность, рассеиваемая на аноде, Вт | 2.0 |
| Наибольшее постоянное напряжение между катодом и подогревателем, В | 250 |
| Наибольший ток в цепи катода, мА | 25 |
| Наибольший ток утечки между катодом и подогревателем, мкА | 30 |
| Наименьшее сопротивление в цепи катода для автоматического смещения, Ом. | 600 |
| Наибольшее сопротивление в цепи сетки, МОм | 0.5 |
Лампа 6Н1П является аналогом лампы 6Н8С. Обе лампы взаимозаменяемы. Схемы применения ламп 6Н1П и 6Н8С одинаковы.
