Основные технические характеристики лампы ГУ-81М

ГУ-81М — это мощная генераторная лампа (пентод), предназначенная для работы в выходных каскадах радиопередатчиков. Основные параметры лампы:

  • Максимальное анодное напряжение: 3000 В
  • Максимальный анодный ток: 600 мА
  • Максимальная рассеиваемая мощность анода: 450 Вт (600 Вт импульсно)
  • Максимальная рабочая частота: 50 МГц
  • Входная емкость: 29 пФ
  • Выходная емкость: 24 пФ

Как видно из характеристик, ГУ-81М способна обеспечивать высокую выходную мощность при работе на коротких и ультракоротких волнах. Это делает ее привлекательной для использования радиолюбителями в мощных усилителях.

Области применения лампы ГУ-81М

Благодаря своим параметрам, лампа ГУ-81М нашла применение в следующих областях:


  1. Выходные каскады радиовещательных передатчиков
  2. Мощные усилители для радиолюбительской связи
  3. Промышленные ВЧ-генераторы
  4. Медицинская техника (диатермия)

В радиолюбительской практике ГУ-81М часто используется для постройки линейных усилителей мощности. На одной лампе можно получить выходную мощность около 600-750 Вт, а на двух — до 1500-1800 Вт.

Схемотехника усилителей на ГУ-81М

Для ГУ-81М применяются различные схемы включения, наиболее распространенные из них:

  • Схема с общим катодом
  • Схема с заземленной сеткой
  • Ультралинейное включение

Схема с заземленной сеткой обеспечивает хорошую развязку входа и выхода, что упрощает согласование. Ультралинейное включение позволяет снизить нелинейные искажения. Какую схему выбрать? Это зависит от конкретных требований к усилителю и опыта конструктора.

Преимущества использования ГУ-81М

Лампа ГУ-81М имеет ряд достоинств, делающих ее привлекательной для радиолюбителей:

  • Высокая выходная мощность
  • Хорошая линейность
  • Возможность работы в широком диапазоне частот
  • Доступность и относительно невысокая стоимость
  • Большой запас по электрической прочности

Эти качества позволяют строить на ГУ-81М надежные и эффективные усилители мощности для радиолюбительской связи. Однако есть и некоторые недостатки, о которых стоит помнить.


Недостатки и особенности эксплуатации ГУ-81М

При работе с ГУ-81М следует учитывать следующие моменты:

  • Требуется высокое анодное напряжение (до 3 кВ)
  • Необходимо обеспечить хороший теплоотвод
  • Лампа чувствительна к нарушению режимов
  • Требуется мощный источник накала (12,6 В, 5 А)

Высокие рабочие напряжения требуют повышенного внимания к технике безопасности при конструировании и эксплуатации усилителей на ГУ-81М. Необходимо тщательно продумать систему блокировок и защиты.

Сравнение ГУ-81М с другими мощными лампами

Как ГУ-81М соотносится с другими популярными лампами для мощных усилителей? Рассмотрим некоторые аналоги:

  • 4CX800A — более высокочастотная, но меньшая мощность
  • ГУ-74Б — схожие параметры, но несколько меньшая мощность
  • ГУ-78Б — бóльшая мощность, но более низкочастотная

ГУ-81М занимает промежуточное положение, обеспечивая хороший баланс между мощностью, частотным диапазоном и стоимостью. Это делает ее привлекательным выбором для многих конструкций.

Особенности конструирования усилителей на ГУ-81М

При разработке усилителя на ГУ-81М следует обратить внимание на следующие аспекты:


  1. Обеспечение эффективного охлаждения лампы
  2. Правильный выбор режима работы (класс AB или B)
  3. Разработка надежной системы защиты
  4. Тщательная экранировка и развязка цепей
  5. Выбор оптимальной схемы включения

Важно также обеспечить хорошее согласование с антенной и возбудителем. Для этого могут потребоваться дополнительные согласующие цепи на входе и выходе усилителя.

Охлаждение лампы ГУ-81М

Эффективное охлаждение критично для надежной работы ГУ-81М. Какие способы охлаждения можно использовать?

  • Принудительное воздушное охлаждение
  • Жидкостное охлаждение анода
  • Комбинированные системы

Выбор конкретного способа зависит от условий эксплуатации и требуемой выходной мощности. Для большинства любительских конструкций достаточно хорошо спроектированной системы воздушного охлаждения.

Выбор режима работы ГУ-81М

Лампу ГУ-81М можно использовать в различных режимах. Какой выбрать?

  • Класс AB — хорошая линейность, но меньшая эффективность
  • Класс B — выше КПД, но больше искажения
  • Класс C — максимальный КПД, но только для телеграфа и FM

Для работы в линейном режиме (SSB, AM) обычно выбирают класс AB. Это обеспечивает приемлемый баланс между линейностью и эффективностью усилителя.


Настройка и эксплуатация усилителей на ГУ-81М

Правильная настройка усилителя на ГУ-81М — залог его эффективной и надежной работы. На что обратить внимание?

  1. Установка оптимального режима по постоянному току
  2. Настройка входных и выходных контуров
  3. Проверка линейности и отсутствия самовозбуждения
  4. Контроль температурного режима лампы

При эксплуатации важно не превышать предельно допустимые параметры лампы, особенно по анодному напряжению и току. Периодически следует проверять состояние лампы и всех элементов усилителя.


Лампа электронная ГУ-81

Справочник количества содержания ценных металлов в электронной лампе ГУ-81 согласно паспорта на изделие и информационной литературы. Указано точное значение драгоценных металлов в граммах (Золото, серебро, платина, палладий и другие) на одну единицу изделия.

Содержание драгоценных металлов в лампе электронной ГУ-81

Золото: 0 грамм.
Серебро: 5,38E-04 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.

Источник информации: .

Фото Лампа электронная ГУ-81:

Лампа электронная виды

Электронная лампа, радиолампа
— электровакуумный прибор (точнее, вакуумный электронный прибор), работающий за счёт управления интенсивностью потока электронов, движущихся в вакууме или разрежённом газе между электродами.

Радиолампы массово использовались в ХХ веке как активные элементы электронной аппаратуры (усилители, генераторы, детекторы, переключатели и т.

п.). В настоящее время практически полностью вытеснены полупроводниковыми приборами. Иногда ещё применяются в мощных высокочастотных передатчиках и аудиотехнике.

Электровакуумный прибор, в котором создаётся поток электронов, движущихся в вакууме, и осуществляется управление этим потоком с помощью одного или нескольких электродов.

Их действие основано на явлении термоэлектронной эмиссии (испускании электронов нагретым твёрдым телом) и действии электрического поля на движущиеся заряды. Предназначены для усиления, модуляции, детектирования, выпрямления и генерирования электрических колебаний. По числу электродов делятся на диоды, триоды, тетроды, пентоды и т. д.; по способу подогрева катода – на лампы прямого и косвенного накала; по конструкции – на стеклянные лампы с цоколем и пальчиковые, металлические, металлостеклянные и металлокерамические.

Любая электронная лампа представляет собой металлический, стеклянный или керамический баллон, внутри которого укреплены электроды.

В баллоне создаётся высокий вакуум, необходимый для того, чтобы газы не мешали движению электронов в лампе. Источником электронов является отрицательный электрод – катод. Роль катода выполняет нить накала либо небольшая трубка из особого вещества, нагреваемая помещённой внутрь нитью. Положительный электрод – анод, окружающий катод, – имеет форму цилиндра или коробки без торцевых стенок.

О комплектующем изделии – Лампа электронная

Лампа электронная – видео.

Как работает диод – видео.

Идея совмещения полупроводникового и вакуумного прибора в одном едином устройстве выдвигалась на различных этапах развития электроники. Одним из наиболее успешных примеров ее применения были лампы ЭПЛ-1 выпускавшиеся в 70-90тых годах и предназначенные для усиления и формирования наносекундных импульсов большой мощности.

ЭПЛ представляет собой гибрид электровакуумной лампы и полупроводникового прибора.

ЭПЛ можно рассматривать как транзистор, в котором электронный луч играет роль элемента, управляющего инжекцией носителей в обратно смещённом полупроводниковом p-n переходе. Они используют эффект умножения тока в полупроводнике.

При бомбардировке полупроводниковой мишени, представляющей собой запертый p-n-переход, электронным потоком с энергией порядка 10 кэВ, в мишени происходит умножение электронного тока в сотни раз. Для управления электронным потоком используется управляющая сетка. Диод мишени работает в режиме максимального приближения к лавинному пробою, поэтому любое заметное уменьшение лавинного напряжения диода приводит к значительному ухудшению характеристик прибора.

Характеристики диодов ГУ-81:

Купить или продать а также цены на Лампа электронная ГУ-81:

Оставьте отзыв о ГУ-81:

ГУ-81 в двухтакте, прямой накал для монстра

В статье приведены рассуждалки о возможности построения сверхмощного усилителя на электронных лампах ГУ-81, ГУ-81М, ГУ-80. На картинке из Интернета это выглядит довольно эффектно. Но практическая реализация такого проекта довольно сомнительна. И вовсе не по причине технических сложностей. Отнюдь, схемные решения  есть. Железо подобрать вполне реально, домотать чего не хватает, дополить чего не допилено. Но после такого титанического труда придёт осознание, что рядом с самим огнедышащим изделием находиться противопоказано, поскольку это выглядит просто устрашающе. Ниже показаны фотографии из сетевого окружения, расположенные в свободном доступе. К сожалению автором не показано габаритное сравнение, например с компьютерным монитором. Можно просто показать, что каждая лампа по диаметру приблизительно соответствует литровой банке или побольше. Масса этого произведения килограммов примерно под 80. Скажу сразу, что эта картинка из Интернета, а значит это уже сделано и оказалось кому-то нужно. Показанная конструкция заслуживает бурных и искренних алодисментов. Автор такого усилителя человек бесспорно талантливый, если не сказать гениальный. Картинка просто подтверждает, что создание такого усилителя абсолютная реальность.

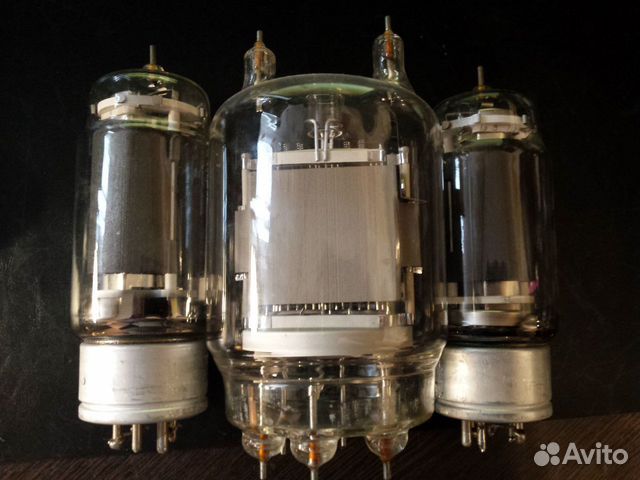

Вот такая здоровенная лампа ГУ-81. Тепловыделение как у электростанции ТЭЦ. Несколько телезрителей порознь рекомендовали мне её для построения однотактного лампового усилителя. Наверное они лучше знают, как её можно использовать для звуковоспроизведения и одновременно для обогрева помещения зимой. Но проблема в том, что мне не нравятся однотактные усилители. И ещё, у меня очень много железных трансформаторов для построения двухтактных монстров. Поэтому строить однотактный выкидыш точно не стану. А вот двухтактный, для обогрева загородного дома можно попробовать сваять.  Чертеж и характеристики лампы показаны ниже на картинках. Лампочек таких довольно много валяется у меня в кладовке, но вот с панельками просто беда. Нету панелек, а то что предлагают в качестве панелек, или обыкновенное гуано, или кусается цена.

Схемы мощнейших двухтатктных усилителей показаны ниже. Первая по порядку следования схема представляет собой монстра с сеточными обратными связями, благодаря которым реализовано ультралинейное включение выходных трансформаторов. Анодное напряжение достаточно большое, но далеко не предельное. Нужно быть предельно осторожным при рукопашном создании такой конструкции. Чтобы отобрать надлежащую мощность с анодов можно немного добавить тока покоя и будет теплее. Трансформаторов таких у меня штук 40, лампочек — штук 20-30, поэтому можно гарантированно соорудить 5штук нормальных усилителей-обогревателей, до 1 кВт рассеиваемой мощностью. Нужно заметить, что анодное напяжение выбрано несколько заниженным, и в первую очередь по соображениям безопасности. Если управляющего сигнала от такой раскачки не хватит, то можно озаботиться СРПП или катодными повторителями.

Вторая картинка предназначена для реализации схемотехники классического двухтакта с катодными обратными связями. Поскольку выходные трансформаторы не очень мощные, лучше применить их в паре в дифференциальном включении. Известная схемотехника от Сергея Комарова. От такого усилителя можно легко отобрать в нагрузку до 150-160 Вт на сопротивление 8-12 Ом. Однако особенность моих трансформаторов в том, что им непозволительно существенно повышать напряжение, хотя лампа и допускает 3,5 кВ. Для любителей напряжений выше 1000 вольт не могу рекомендовать такие схемы, да и вообще такое занятие. Для фантазёров-неудачников можно посоветовать просто залезть в распределительный пункт или прямо вовнутрь трансформаторной подстанции и поиграться там с шинопроводами. Результат получится быстро и без фокусов.

Накальные цепи ламп выходного каскада рекомендую самым наглым образом подключать в схемы симметричных накальных трансформаторов с бифилярной намоткой и средней точкой. Именно по средней точке можно подключить обратную связь в прямой накал, как показано на следующей схеме. И именно на переменном токе в прямонакальных лампах можно обеспечить требуемых характеристики минимального фона в усилителе. Но для этого нужно обязательно хорошо вымыть руки при намотке накальных трансформаторов.

Блок питания такого монстра рекомендую создавать на базе нескольких дискретных трансформаторов, ватт по 200 каждый, или с применением дискретных анодных обмоток, вольт по 300 при их последовательном включении по постоянному току. А по переменному току эти же анодные обмотки следует демпфировать блоками релейной защиты с задержкой включения анодного напряжения. Так можно несколько ограничить опасность, а возможно и сохранить жизнь. Хотя каждому рисковому высоковольтнику следует обязательно сдать квалификационный экзамен в Ростехнадзоре на 4 группу допуска по электробезопасности.

Пентоды ГУ-81 довольно симпатичные по внешнему виду, но пугающие по размеру. Количество их ограничено. Их можно купить здесь проверенными парами, по цене на 25% ниже, чем в Истоке. Ламповый усилитель на таких монстрах здесь купить также можно по предоплате. Но это будет стоить довольно дорого, от 250К и выше. Для приобретения достаточно связаться со мной по почте, обговорить цену и условия поставки, самовывоз возможен. После этого желающему следует позвонить по указанному на сайте телефону для обсуждения деталей, а уж затем выполнить предоплату 20% от договорной суммы на мой счёт в сбербанке. Получив перевод я отправляю оповещение и в течение двух недель сам перезвоню с подтверждением надлежащей упаковки изделя и готовности к отправке, а на почту направлю фотографии именно этого агрегата, в открытом и упакованном виде. Для отгрузки покупатель обязан перевести оставшуюся сумму, после получения которой я выполняю отгрузку и отправляю на майл копию квитанции. Если обстоятельства покупателя в указанном промежутке времени изменились, то от покупки можно отказаться. Перечисленный задаток не возвращается. Гарантия на усилитель 12 месяцев с момента поставки. На стекло в условиях почтовой пересылки и перевозки транспортной компанией гарантия не распространяется. Искренние всем пожелания доброго здоровья и успехов.

                             Евгений Бортник, ноябрь 2017, Россия, Красноярск
