Ламповый циферблат. Ламповые часы: винтажная эстетика и современные технологии

Как устроены ламповые часы. Какие виды индикаторов используются в их конструкции. Почему ламповые часы так популярны среди любителей ретро-техники. Где можно купить или собрать ламповые часы своими руками.

История возникновения и развития ламповых часов

Ламповые часы берут свое начало в 1950-60-х годах, когда газоразрядные индикаторы активно использовались в электронных устройствах. Первые модели были созданы энтузиастами на основе списанного оборудования. С развитием транзисторных технологий ламповые индикаторы утратили свою практическую ценность, но приобрели статус культовых среди любителей винтажной электроники.

В чем заключается привлекательность ламповых часов для современных ценителей ретро-техники?

• Уникальный внешний вид с мягким свечением цифр
• Ностальгия по «золотому веку» электроники
• Возможность прикоснуться к истории развития технологий
• Оригинальный элемент декора в стиле стимпанк или ретрофутуризм

Основные типы индикаторов в ламповых часах

В конструкции ламповых часов используются различные виды газоразрядных индикаторов. Какие из них наиболее распространены?

Газоразрядные индикаторы (Nixie tubes)

Самый популярный тип ламп для винтажных часов. Внутри баллона с неоном расположены катоды в форме цифр. При подаче напряжения нужная цифра начинает светиться оранжевым цветом.

Вакуумно-люминесцентные индикаторы (VFD)

Более современный аналог газоразрядных ламп. Имеют яркое зеленоватое свечение и могут отображать не только цифры, но и другие символы.

Электронно-лучевые трубки

Самый редкий и эффектный тип индикаторов. Используются трубки от осциллографов или специальные часовые ЭЛТ. Позволяют создавать на экране различные анимации.

Конструктивные особенности ламповых часов

Как устроены ламповые часы изнутри? Какие компоненты входят в их состав помимо индикаторов?

• Высоковольтный блок питания (150-200 В для газоразрядных индикаторов)
• Микроконтроллер для управления индикацией и отсчета времени
• Схема драйверов для коммутации высокого напряжения
• Кварцевый резонатор в качестве источника точного времени
• Элементы управления (кнопки для настройки)

Современные модели часто дополняются модулями GPS для автоматической синхронизации времени и подключением к Wi-Fi для удаленного управления.

Популярные модели ламповых часов

Какие модели ламповых часов пользуются наибольшей популярностью среди коллекционеров и любителей ретро-техники?

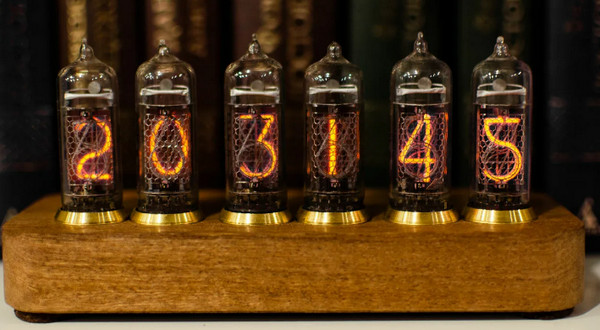

Часы на индикаторах ИН-14

Классический вариант с четырьмя газоразрядными лампами советского производства. Имеют лаконичный дизайн и яркое оранжевое свечение цифр.

Часы Nixie Clock Kit

Популярный набор для самостоятельной сборки на основе ламп IN-12. Позволяет собрать полноценные настольные часы с будильником и термометром.

Наручные часы Cathode Corner

Уникальные наручные часы на двух миниатюрных газоразрядных индикаторах. Имеют встроенный акселерометр для активации дисплея при поднятии руки.

Преимущества и недостатки ламповых часов

Стоит ли приобретать ламповые часы для повседневного использования? Каковы их основные плюсы и минусы?

Преимущества:

• Уникальный винтажный дизайн
• Мягкое приятное свечение цифр
• Возможность собрать часы самостоятельно
• Оригинальный предмет интерьера

Недостатки:

• Высокая стоимость по сравнению с обычными часами
• Необходимость периодической замены индикаторов
• Повышенное энергопотребление
• Хрупкость стеклянных ламп

Как собрать ламповые часы своими руками

Для энтузиастов электроники сборка ламповых часов может стать увлекательным хобби. С чего начать, если вы решили создать такие часы самостоятельно?

1. Выберите подходящий набор для сборки или разработайте собственную схему
2. Приобретите необходимые компоненты: индикаторы, микроконтроллер, детали корпуса
3. Соберите электронную схему согласно инструкции
4. Запрограммируйте микроконтроллер
5. Изготовьте корпус и произведите финальную сборку

Важно соблюдать меры безопасности при работе с высоким напряжением и хрупкими стеклянными деталями. Для новичков рекомендуется начинать со специальных наборов для сборки.

Где купить готовые ламповые часы

Если вы не готовы собирать часы самостоятельно, существует множество вариантов приобретения готовых моделей. Где можно купить ламповые часы?

• Специализированные интернет-магазины ретро-электроники
• Торговые площадки вроде Etsy или eBay
• Сайты производителей дизайнерских часов
• Магазины необычных подарков и предметов интерьера

Цены на готовые ламповые часы могут варьироваться от $100 до нескольких тысяч долларов в зависимости от сложности конструкции и редкости используемых индикаторов.

Теплые ламповые часики для гиков на любой вкус / Хабр

После завершения своего мега проекта системы автополива у меня началось временное помешательство. В смысле я начал проект механических часов. Дабы быть максимально оригинальным, я решил внимательно проштудировать все существующие конструкции любительских часов, начав поиск с ламповых экземпляров.
С удовольствием делюсь данным обзором и с вами, так что подкатом вы найдете много теплых ламповых и винтажных видео.

Я подготовил видеообзор антуражных часов на фоне антуражных часов:

Разумно начать обзор с газоразрядных индикаторов. В зарубежное литературе их еще называют Nixie tubes.
Внутри индикатора заполненного неоном имеется общий на всех анод и десяток катодов из проволочек, каждый выгнут в форме нужной цифры или символа.

Подавая напряжение в 200В между анодом и нужной цифрой возникает тлеющий разряд и цифра начинает светиться.

Эти индикаторы можно разделить на две большие группы — с индикацией через боковую поверхность баллона и с торца.

Индикаторы типа ИН-1, ИН-2, ИН-12 и другие обеспечивают индикацию через купол баллона, позволяя создавать интересные конструкции часов:

Часы Nuvitron на ИН-12 а ля Fallout

Еще одни винтажные часики в очень интересном исполнении

А это просто прелесть. Часы в стиле стимпанк, с поршнями шестеренками и паром

В свою очередь ИН-8, ИН-14, ИН-18 и многие другие в том числе зарубежные обеспечивают индикацию через боковую поверхность баллона. Такие индикаторы отлично смотрятся торчащими из подставки без какой либо поддержки.

Самые большие отечественные ИНки — ИН-18 — имеют высоту цифры 40мм! Их цена на ebay — $200-250 за комплект из 6 штук

А здесь автор сделал часы на ИН-18 с самодельным боем.

А это часы на индикаторах от Dalibor Farny похожих на Z568 производства ГДР, с высотой цифры 50мм. Цена последних поднимается до 400 баксов за штуку. Сколько стоят эти штучные экземпляры — подумать страшно.

Но есть индикаторы ЕЩЕ круче. Например CD-47 имеют высоту цифры в 135мм! Сто тридцать пять! Общая высота индикатора 200мм.

Рядом стоит Z568 для сравнения.
Часы в работе выглядят просто бесподобно. На ebay такие лампочки даже найти проблематично. Да и цена 900 евро за лампочку совсем печалит.

Хотите клевые наручные часы?
Разместить 4 индикатора в наручных часах привычного размера довольно проблематично, хотя в принципе таких проектов немало, поэтому имеют популярность и часы с двумя индикаторами, которые последовательно отображают сначала часы потом минуты. При этом, для экономии батареи индикация включается на короткое время после проведения по часам рукой.

Лень заряжать аккумуляторы? Не вопрос, устанавливаем парочку солнечных панелей и вуаля. Для сохранения малых размеров приходится отказаться еще от одного индикатора и все показывать одной трубкой, но зато эти часы можно смело оставлять на солнце и не беспокоиться о заряде.

Кстати, вы знали что у Стива Возняка есть вот такие наручные часы? Их производит David Forbes под маркой Cathodecorner. Кстати они продаются за 495 долларов плюс доставка. Неплохой подарок любителю подобной экзотики. Как видно эти часы тоже имеют только два индикатора, но в них встроен акселерометр который реагирует на характерный жест — поворот рукой чтобы посмотреть часы. Стильно и лаконично.

А вот и сам Стив Возняк, рассказывающий про эти часы

Для управления такими индикаторами существуют специализированные микросхемы К155ИД1, К133ИД1 и SN74141. Но микросхемы это не тру.
Может быть возьмем неонки?

Да, сначала делим на 50 частоту питающей сети, сформировав секундные импульсы, этот сигнал подаем на делитель на 60, попутно формируя сигнал для новой цифры секунд, с этого делителя формируем минуты, а потом и часы. Совершенно ничего сложного. Совершенно.
Вот тут есть схема данного устройства.

Неонки не по душе? Есть декатроны.
Декатрон — это такой газоразрядный декадно-счетный прибор, на котором можно построить различные счетные схемы. 60-е годы декатроны применялись для построения электронно-вычислительных машин, а в 70-е их уже вытеснили транзисторные схемы.

В любительских часах декатроны любят ставить просто для красоты, так как прибор не смотря на достаточно низкую стоимость все же дефицитный. Обычно его используют просто как декоративную крутилку, т.н. decatron spinner.

Да, это любительские часы на декатронах. Автор специально подбирал компоненты и технологии 1959 года при разработке прибора. Вот тут есть описание и схемы.

Как релейный фетифанат я не мог обойти часы на механике с релейно-счетной логикой

Только послушайте как мелодично оно щелкает… Эдакие старые маятниковые часы. Схемотехника такая же простая — триггеры на реле и декадно-счетная логика.

Кстати, ближайшие из моих будущих часов (я же говорил про помешательство, так что часов на самом деле несколько) будут работать на основе шаговых искателей и существенного размера релюх:

Среди любителей тоже нашлись неравнодушные к этому типу устройств:

Здесь автор взял два 10-позиционных искателя на минуты, дабы считать единицы и десятки минут. А часовой искатель взял как у меня — мой на 25 позиций, так что для отсчета 24 положений он вполне справится. Автор впоследствии переделал эти часы под вторичные, так и не задействовав секундные разряды.

Самое интересное, что такие часы выпускались и серийно. Вот пруф (Осторожно! В видео присутствует голый Jukebox[проигрыватель-автомат])

В столь жаркую летнюю пору не помешает что-то холодное и освежающее. Поэтому глупо было бы пропустить вакуумно-люминесцентные индикаторы (VFD).
Тут уже нет винтажной ламповости, так что формление гораздо более современное.
Вот вам миленькие семисегментники с цветной подсветкой:

А вот часики немалого размера на точечных индикаторах ИВ-26

да, у нас тут опять обилие отечественных индикаторов. На этот раз ИВшки.

С вакуумными индикаторами пришла мода помещать много разрядов в один баллон.
Например, вот симпатичные часики на ИВ-18

Вакуумные индикаторы кстати, несмотря на преимущества светодиодных и жидкокристаллических индикаторов во многих областях техники, очень даже производятся. Правда основная сфера их использования — это дисплей музыкальных центров и автомагнитол. Увы.

Напоследок мы посмотрим мои самые любимые, но самые немногочисленные до поры до времени часы, кстати самые ламповые из всех.
Часы на электронно-лучевых трубках.

Различные темы отображения на круглой трубке

А вот и рождественские часики, с катающимся по экрану санта-клаусом.

Можно и вовсе воспользоваться готовым осциллографом, хотя без гашения луча картинка получается немного грязной

Трубки от осциллографа хороши тем, что в них уже встроена электростатическая система отклонения луча. В случае телевизионных трубок помимо самой трубки нужно найти еще и родную отклоняющую систему, которую потом еще нужно будет настроить. А тут лишь подать разность потенциалов на отклоняющие электроды и готово.

Надеюсь вам понравился этот ламповой теплоты пост. Оставляйте в комментариях интересные проекты часов, которые я случайно или не очень пропустил, а я пошел отмечать свой юбилей. Удачи!
