История создания и развития ламповых трансиверов

Ламповые трансиверы появились в 1950-х годах и быстро завоевали популярность среди радиолюбителей. Первые модели были громоздкими и потребляли много энергии, но обеспечивали высокую мощность передачи и хорошую чувствительность приема.

Основные вехи в истории ламповых трансиверов:

1950-е годы — создание первых ламповых трансиверов для радиолюбителей
1960-е — расцвет ламповой техники, появление культовых моделей Collins KWM-2, Drake TR4 и других
1970-е — начало вытеснения ламп транзисторами, но сохранение популярности ламповых конструкций
1980-90-е — постепенный переход на полупроводниковые трансиверы
2000-е и позже — возрождение интереса к ламповой технике среди энтузиастов

Несмотря на развитие транзисторной и цифровой техники, ламповые трансиверы до сих пор ценятся многими радиолюбителями за особое звучание и «теплоту» сигнала.

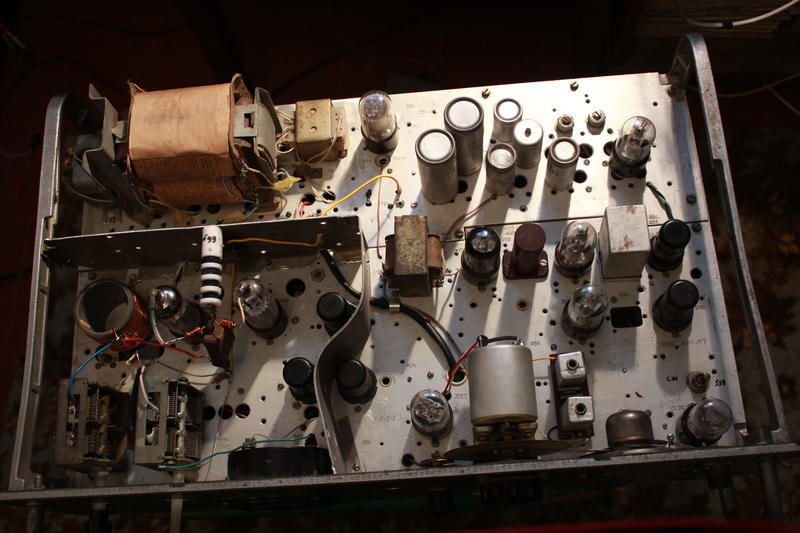

Устройство и принцип работы лампового трансивера

Ламповый трансивер состоит из следующих основных блоков:

Приемная часть с входными цепями, усилителем ВЧ, смесителем, УПЧ, детектором
Передающая часть с задающим генератором, буферными и оконечным усилителями
Общий гетеродин для приема и передачи
Коммутационные цепи прием/передача
Блок питания с высоковольтными источниками для анодов ламп

Ключевой элемент лампового трансивера — электронные лампы, которые используются в качестве усилителей и генераторов. За счет высоких рабочих напряжений лампы обеспечивают большую выходную мощность.

Преимущества и недостатки ламповых трансиверов

Основные преимущества ламповых трансиверов:

Высокая выходная мощность без сложных схем

Хорошая линейность усиления
Устойчивость к перегрузкам
Приятное на слух звучание сигнала
Простота конструкции и ремонта

Недостатки ламповых конструкций:

Большие габариты и вес
Высокое энергопотребление
Необходимость замены ламп
Длительный прогрев перед работой
Чувствительность к механическим воздействиям

Сравнивая плюсы и минусы, можно сказать, что ламповые трансиверы уступают современным полупроводниковым по компактности и экономичности, но сохраняют преимущества в некоторых специфических применениях.

Применение ламповых трансиверов в современной радиолюбительской практике

Несмотря на повсеместное распространение транзисторной техники, ламповые трансиверы сохраняют определенную нишу применения:

Работа с большой мощностью в полевых условиях
Использование в качестве ретро-станций на радиолюбительских слетах
Эксперименты по сравнению звучания ламповой и транзисторной аппаратуры
Реставрация и коллекционирование винтажной техники
Обучение основам радиотехники на наглядных ламповых схемах

Многие радиолюбители ценят особое «теплое» звучание ламповых передатчиков. Некоторые считают, что ламповая техника обеспечивает лучшую разборчивость сигнала при работе в сложных условиях.

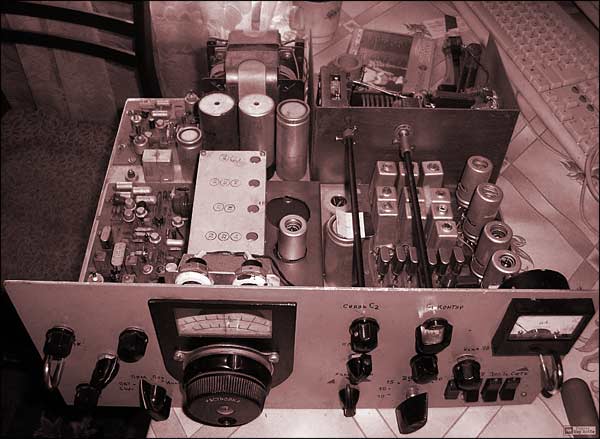

Сборка лампового трансивера своими руками

Для радиолюбителей, желающих приобщиться к ламповой технике, возможна самостоятельная сборка трансивера. Основные этапы такого проекта:

Выбор принципиальной схемы (например, на основе конструкций RA3AO)
Подбор электронных ламп и других компонентов
Изготовление печатных плат или монтаж навесным способом
Намотка катушек и трансформаторов
Сборка отдельных узлов и их настройка
Изготовление корпуса и передней панели
Финальная сборка и комплексная настройка трансивера

Сборка лампового трансивера своими руками — увлекательный, но достаточно сложный проект, требующий хороших знаний и навыков в радиотехнике. Новичкам рекомендуется начинать с более простых ламповых конструкций.

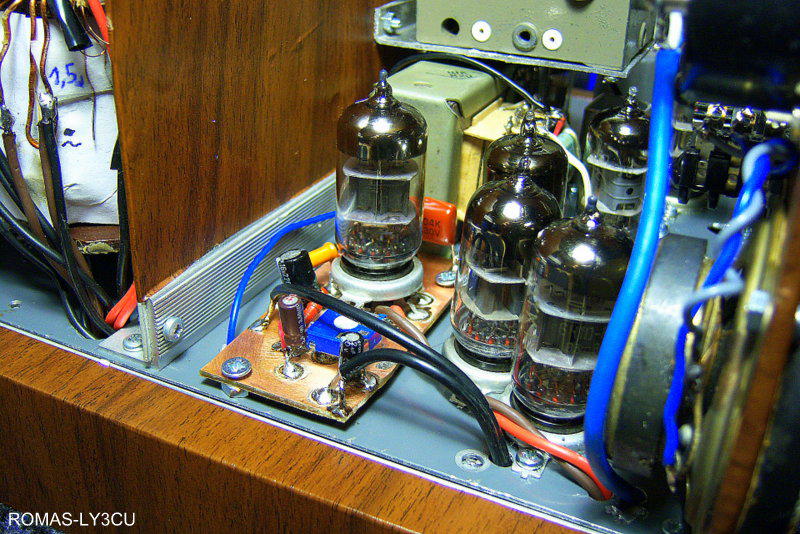

Особенности настройки и эксплуатации ламповых трансиверов

При работе с ламповыми трансиверами следует учитывать их специфику:

Необходимость прогрева ламп перед началом работы (5-10 минут)
Периодическая подстройка режимов ламп для оптимальной работы
Контроль температурного режима, особенно выходных ламп
Более частая настройка контуров из-за температурного дрейфа
Необходимость периодической замены ламп (каждые 1000-2000 часов работы)

Важно соблюдать технику безопасности при работе с высокими напряжениями в ламповых схемах. Все настройки следует выполнять только при выключенном питании.

Перспективы развития ламповой техники в радиолюбительстве

Хотя эра массового применения ламп в радиоаппаратуре завершилась, у ламповой техники сохраняются перспективы в отдельных нишах:

Создание гибридных конструкций с ламповыми выходными каскадами
Разработка современных ламп с улучшенными характеристиками

Применение ламп в аудиотехнике высокого класса
Использование в специальной аппаратуре, устойчивой к ЭМИ
Развитие ретро-движения среди радиолюбителей

Ламповая техника продолжает привлекать энтузиастов своей романтикой и особым шармом. Вполне вероятно, что интерес к ней сохранится и в будущем, несмотря на развитие цифровых технологий.

Транзисторно-ламповый трансивер на 28 МГц (10м)

Схема самодельного трансивера на 28 МГц, он предназначен для работы телеграфом и SSB (верхняя боковая полоса) в любительском диапазоне 10 м.

Трансивер выполнен по схеме с одним преобразованием частоты. В нем применен самодельный шестикристальный кварцевый фильтр на частоту 6,236 МГц. Тракты приема и передачи трансивера раздельные.

Общими для них являются лишь ГПД, опорный генератор и кварцевый фильтр. Для проверки параметров антенн и настройки выходного каскада в трансивер встроен рефлектометр.

Основные параметры:

Мощность, подводимая к выходному каскаду Вт не менее — 40;

Сопротивление нагрузки передающего тракта, Ом — 75;
Подавление несущей и нерабочей боковой полосы, дБ, не хуже — 50;
Чувствительность приемника (при соотношении сигнал/шум 10 дБ)* мкВ — 0,5;
Селективность по зеркальному каналу, дБ* не менее — 90;
Подавление сигнала по промежуточной частоте* дБ, не менее — 100;
Селективность по соседнему каналу (при расстройке на ±5 кГц),- дБ, не менее — 86;
Многосигнальная селективность по соседнему каналу (при подаче сигналов, отличающихся от основного на +5 и +10 кГц), дБ не менее — 80;
Диапазон ручной регулировки усиления по ПЧ, дБ, не менее = 85;
Максимальный уровень выходного ЗЧ сигнала (на нагрузке 10 Ом), В — 1,5.

Принципиальная схема

В режиме приема сигнал через антенный вход XI, П-контур передатчика C3 L1 C5 и полосовой фильтр приемника 2L1 2L2 2С1 2С2 2C3 (полоса пропускания 28…29,7 МГц) поступает на усилитель РЧ (транзистор 2V1), а затем на балансный смеситель (транзисторы 2V2, 2V3).

ГПД, собранный по схеме эмкостной трехточки на транзисторе 1V2, перекрывает диапазон частот 23,464 МГц. Чтобы устранить влияние нагрузки на частоту ГПД, буферные каскады на транзисторах 1V3 и 1V4 а ис-

Сигнал ПЧ выделяется кварцевым фильтром 2Z1. Усилитель ПЧ содержит два каскада, выполненных по каскодной схеме (транзисторы 4V1— 4V4). Коэффициент усиления тракта ПЧ регулируют, изменяя смещение на затворах транзисторов 4V2 и 4V4 переменным резистором R21.

Усиленный сигнал ПЧ поступает на детектор смесительного типа (полевой транзистор 4V5), Опорный генератор собран на транзисторах 4V13, 4V14. Частота его стабилизирована кварцевым резонатором 4В1. С детектора через эмиттерный повторитель на транзисторе 4V6 и фильтр нижних частот 4Z1 с частотой среза 3 кГц сигнал подается на усилитель ЗЧ, выполненный на микросхеме 4А1 и транзисторах 4V7, 4V9, 4V10.

В режиме передачи сигнал с микрофона поступает на микрофонный усилитель (микросхема 2А1), эатем на балансный модулятор на диодах 2V5—2V8. Сформированный DSB сигнал через согласующий каскад на транзисторе 2V4 подается на кварцевый фильтр 2Z1, выделяющий верхнюю боковую полосу.

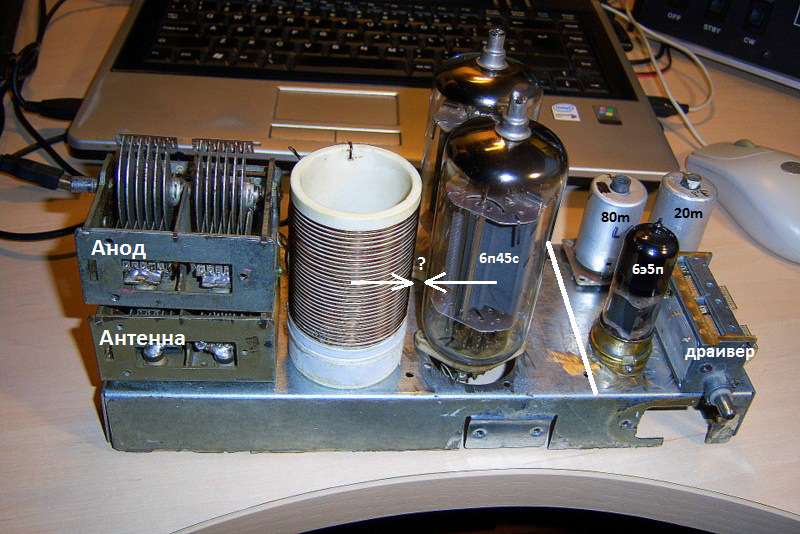

SSB сигнал через согласующий усилитель (транзистор 3V2) поступает на смеситель передатчика (транзистор 3V1). Предварительный и выходной каскады передающего тракта собраны соответственно на лампах V3 и V4. К выходу П-контура подключен рефлектометр (элементы Т1, V1, V2, R1, R2, C1, С2 и Р1).

Рис. 1. Принципиальная схема транзисторно-лампового гибридного трансивер на диапазон 28 МГц (10м).

Вид работы (телефон (Тлф) телеграф (Тлг) или настройка (Настр.) устанавливают переключателем S3. При работе телеграфом частота опорного генератора сдвигается на 1 кГц, а балансный модулятор разбалансируется при подаче на диоды постоянного напряжения. Манипуляция осуществляется в цепи затвора транзистора 3V1.

Источник питания

Блок питания (на схеме не показан) должен обеспечивать постоянные напряжения +600…750 В при токе 120…150 мА, +300…320 В при токе 50 мА; 280 В (стабилизированное) при токе 20 мА; — 50 В (стабилизированное) при токе 15 мА; +25 В (для питания реле) при токе 0,3 А; +12 В (стабилизированное, для питания транзисторных каскадов) при токе 0,5 А; —12 В при токе 5… 10 мА (стабилизированное, для питания цепей коммутации) и переменное напряжение 6,3 В (для питания накала ламп) при токе 1 А.

Детали и монтаж

Трансивер выполнен с применением печатного монтажа. В нем использованы резисторы МЛТ, СП-0,4; конденсаторы К50-6, КМ4, КМ5, КТ-1, КТ-2, КПКМ, конденсатор C3 от радиоприемника «Спидола», конденсатор С5 должен иметь зазор между пластинами не менее 1 мм, С7 должен быть рассчитан на напряжение не менее 1000 В. Реле Л7, К2 — РЭС-9 (паспорт РС4.524.200) или РЭС-22 (паспорт РФА.500.131П2).

Измерительный прибор P1 М4206 с током полного отклонения 100 мкА. Намоточные данные катушек приведены в таблице.

Первичной, обмоткой трансформатора Т1 является участок коаксиального кабеля (длиной около 20 см), соединяющего П-контур с разъемом XI, с которого удалена защитная внешняя оболочка. Между диэлектриком и экранирующей оплеткой протянут отрезок провода ПЭВ-2 диаметром 0,35…0,41 и длиной около 250 мм, который служит вторичной обмоткой трансформатора и подключается к индикатору КСВ.

К середине этого проводника припаивают резистор R1 (MЛT-2). Трансформатор блока питания должен иметь мощность 120…150 Вт.

Источник: Борноволоков Э. П., Фролов В. В. — Радиолюбительские схемы.
