Что такое ламповый умножитель частоты. Как работают умножители на электронных лампах. Какие схемы используются для умножения частоты. Где применяются ламповые умножители частоты.
Что такое ламповый умножитель частоты
Ламповый умножитель частоты — это электронное устройство на основе электронной лампы, которое позволяет получить на выходе сигнал с частотой, кратной частоте входного сигнала. Основная задача умножителя — преобразовать входной сигнал с частотой f в выходной сигнал с частотой nf, где n — целое число (обычно 2, 3 или 4).
Принцип работы лампового умножителя частоты основан на использовании нелинейных свойств электронной лампы. При подаче на вход синусоидального сигнала на выходе лампы формируется несинусоидальный сигнал, содержащий высшие гармоники. С помощью резонансного контура в анодной цепи выделяется нужная гармоника, частота которой кратна входной частоте.
Как работает ламповый умножитель частоты
Рассмотрим принцип работы лампового умножителя частоты на примере удвоителя:
- На вход лампы подается синусоидальное напряжение с частотой f.
- Лампа работает в режиме с отсечкой анодного тока, что приводит к искажению выходного сигнала.
- В спектре выходного сигнала появляются высшие гармоники, в том числе вторая гармоника с частотой 2f.
- В анодной цепи включается резонансный контур, настроенный на частоту 2f.
- Контур выделяет вторую гармонику, подавляя основную частоту и другие гармоники.
- На выходе формируется синусоидальный сигнал с удвоенной частотой 2f.
Для получения утроенной или учетверенной частоты используются аналогичные схемы с выделением соответствующих гармоник.
Основные схемы ламповых умножителей частоты
Существует несколько базовых схем ламповых умножителей частоты:
1. Однотактный умножитель
Это простейшая схема на одной лампе. Входной сигнал подается на сетку лампы, в анодной цепи включен резонансный контур. Коэффициент умножения обычно не превышает 3-4.
2. Двухтактный умножитель
Использует две лампы, работающие в противофазе. Позволяет получить больший коэффициент умножения (до 5-6) и лучше подавить нежелательные гармоники.

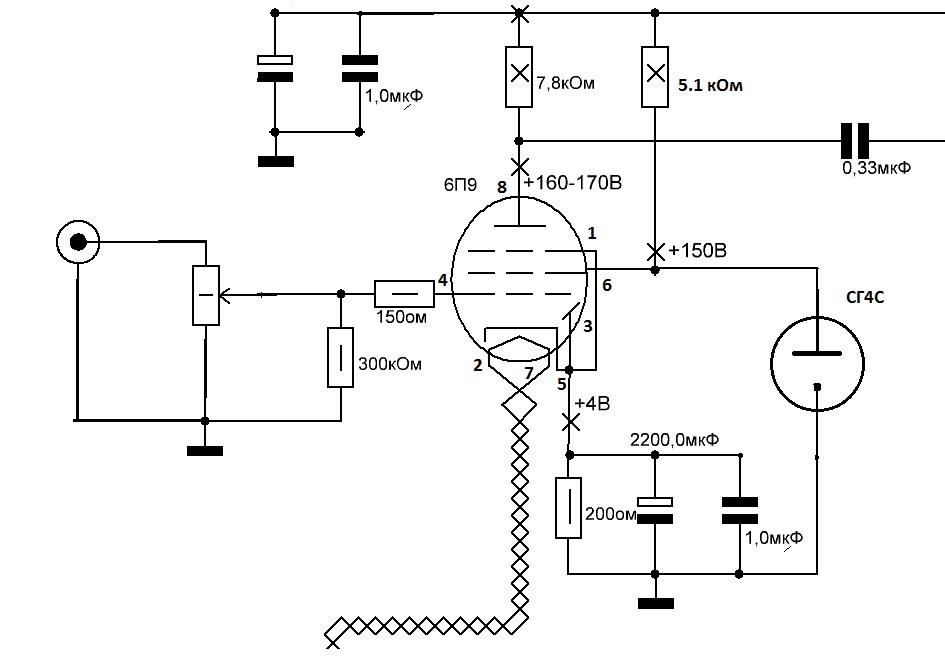

3. Умножитель на пентоде
Применение пентода вместо триода позволяет повысить эффективность умножения за счет лучшей отсечки анодного тока.
4. Каскадный умножитель
Состоит из нескольких последовательных каскадов умножения. Позволяет получить большой общий коэффициент умножения.
Где применяются ламповые умножители частоты
Основные области применения ламповых умножителей частоты:
- Радиопередающие устройства — для получения высоких частот из сигнала задающего генератора
- Измерительная техника — в генераторах стандартных сигналов, частотомерах
- Радиолокационные станции — для формирования зондирующих импульсов
- Системы связи — в передатчиках спутниковой и космической связи
- Ускорители заряженных частиц — для получения высокочастотных полей
Несмотря на развитие полупроводниковой техники, ламповые умножители частоты до сих пор находят применение в ряде специальных областей, где требуется работа при высоких мощностях и частотах.
Преимущества и недостатки ламповых умножителей
Ламповые умножители частоты имеют ряд достоинств и недостатков по сравнению с полупроводниковыми аналогами:
Преимущества:
- Возможность работы при высоких мощностях (десятки и сотни кВт)
- Устойчивость к перегрузкам и помехам
- Широкий диапазон рабочих частот (до десятков ГГц)
- Простота схемотехнических решений
Недостатки:
- Большие габариты и масса
- Необходимость высоковольтного питания
- Низкий КПД (особенно при больших коэффициентах умножения)
- Сложность регулировки и настройки
Какие факторы влияют на эффективность работы лампового умножителя частоты? Основными параметрами, определяющими качество умножения, являются:
- Угол отсечки анодного тока лампы
- Амплитуда входного сигнала
- Напряжение смещения на сетке лампы
- Добротность выходного контура
- Коэффициент умножения
Правильный выбор этих параметров позволяет оптимизировать работу умножителя и получить максимальную эффективность преобразования частоты.
Настройка лампового умножителя частоты
Для получения оптимальных характеристик ламповый умножитель частоты требует тщательной настройки. Основные этапы настройки:
- Установка рабочей точки лампы путем регулировки напряжения смещения
- Настройка входного контура в резонанс с частотой входного сигнала
- Настройка выходного контура на частоту требуемой гармоники
- Подбор оптимальной амплитуды входного сигнала
- Согласование выхода умножителя с нагрузкой
Правильная настройка позволяет получить максимальную выходную мощность на нужной частоте при минимальном уровне побочных гармоник.
Современные тенденции в области умножителей частоты
Хотя ламповые умножители частоты по-прежнему применяются в некоторых областях, современные тенденции развития этого направления связаны в основном с полупроводниковыми устройствами:
- Использование варакторных диодов для умножения частоты в СВЧ диапазоне
- Применение умножителей на полевых транзисторах
- Разработка интегральных умножителей частоты
- Создание умножителей на основе высокотемпературных сверхпроводников
- Использование нелинейных свойств метаматериалов для умножения частоты
Эти новые технологии позволяют создавать более компактные, экономичные и эффективные устройства умножения частоты для современных радиотехнических систем.
Микросхемы умножители частоты
Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Для любителей цифровой техники может представить интерес устройство умножения частоты, на выходе которого число импульсов в некоторое целое число раз больше, чем подано на вход. Схема такого устройства приведена на рисунке.
Поиск данных по Вашему запросу:
Микросхемы умножители частоты
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Умножитель частоты 5560ПЛ1У
- Умножители частоты Mini-Circuits
- УМНОЖИТЕЛИ ЧАСТОТЫ
- Умножитель частоты
GaAs-умножители миллиметрового и микроволнового диапазона - 3.
Умножители частоты
- Простой умножитель частоты на ICS601-01
Умножители частотыПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Параметрический усилитель
Умножитель частоты 5560ПЛ1У
Добавить в избранное. Схема радио-удлинителя для наушников Громкая сирена сигнализации Выключатель управления нагрузкой АЦП Частотомера на микросхемах К Карманный стереоприемник Радиоканал для сигнализации Схема музыкальной автосигнализации Ламповый Hi-Fi усилитель. Ру — Все права защищены. Публикации схем являются собственностью автора. Умножитель частоты с ФАПЧ. Категория: Радиостанции Формирование частоты, кратной фиксированной входной частоте, является одним из наиболее распространенных применений ФАПЧ.
В частотных синтезаторах частота выходного сигнала формируется за счет умножения частоты, стабилизированной кварцевым резонатором, на число п, число п можно задавать в цифровом виде, то есть можно получить гибкий источник сигналов, которым можно управлять даже с помощью компьютера или простого контроллера.
В данном примере попытаемся использовать ФАПЧ чтобы получить довольно высокую частоту диапазона ДМВ, стабилизированную низкочастотным кварцевым резонатором. На этой схеме для каждого функционального блока указан коэффициент передачи. При расчете контура ФАПЧ эти коэффициенты используются для проведения расчетов по устойчивости. Имеются специальные формулы для расчета каждого из коэффициентов передачи. Общий коэффициент передачи контура ФАПЧ будет равен произведению коэффициентов передачи всех функциональных блоков контура.
По результатам расчета величины общего коэффициента судят об устойчивой работе данной схемы контура. Наибольшие трудности в этих расчетах приходятся на долю расчета элементов НЧ фильтра.
Большинству радиолюбителей, не имеющих возможности заняться расчетом устойчивости, приходится подбирать компоненты фильтра до тех пор, пока контур не заработает. Попробуем рассмотреть назначения элементов фильтра.
На рис. На элементе этой микросхемы DD1. На элемент DD1. Разностный сигнал выявляется на элементе DD1. R10 и С6 являются дополнительными элементами НЧ фильтра. На варикап VD1 разностный сигнал поступает через R С выхода делителя частоты сигнал подается на фазовый детектор через конденсатор С Процесс захвата Для выполнения процесса захвата частоты необходимым условием является достаточное напряжение сигнала рассогласования после НЧ фильтра.
Всегда следует помнить, что НЧ фильтр на LC элементах вносит большое ослабление сигнала. Контур первого порядка всегда будет синхронизироваться, поскольку там отсутствует ослабление сигнала рассогласования на низкой частоте. Синхронизация контура второго порядка зависит от типа фазового детектора и полосы пропускания фильтра нижних частот.
Сигнал рассогласования поэтому является асимметричным и меняется более медленно в той части цикла, в течение которой fгун ближе подходит к fon.
В результате появляется ненулевая средняя компонента, то есть постоянная компонента, которая и вводит ФАПЧ в синхронизм. Если графическим путем проанализировать управляющее напряжение ГУН в процессе захвата, то можно получить что-то похожее на сигнал, показанный на рис. Каждый процесс захвата индивидуален и каждый раз он выглядит по-разному. В этом есть определенный смысл, так как, если различие по частоте велико, сигнал рассогласования будет ослабляться фильтром настолько, что контур никогда не сможет осуществить захват.
Очевидно, что увеличение постоянной времени фильтра уменьшает полосу захвата, так как это приводит к пониженному коэффициенту передачи контура. Обратите внимание, — фильтра НЧ в составе микросхемы нет, его в каждом отдельном случае следует проектировать в соответствии с индивидуальными требованиями к умножителю.
Кварц Z1 может выбираться в пределах от 5 до 11 МГц, при этом на выходе умножителя можно получить частоты в диапазоне от до МГц.
Схемы возможных для применения НЧ фильтров показаны на рис. Умножитель частоты с ФАПЧ на МС создает шумы во много раз меньшие, чем умножитель по описанной выше схеме с отдельным делителем частоты. Синтезатор частоты на LM Схема синтезатора частоты для диапазона МГц выполнена на микросхеме LMJ, используемой различными фирмами в бытовых радиоприемниках.
Синтезатор предназначен для работы в приемопередающих устройствах ЧМ с промежуточной частотой 10,7 МГц. Он обеспечивает формирование сигнала с частотой , В нем также предусмотрена возможность сканирования в режиме приема во всем диапазоне рабочих частот. Синтезатор имеет энергонезависимую память на три пользовательские частоты. В нем также зашиты 9 репитерных каналов R В режиме передачи в синтезаторе осуществляется частотная модуляция ВЧ сигнала.
Питают синтезатор напряжением Ток потребления — не более 50 мА. Уровень ВЧ сигнала на его выходе при нагрузке 50 Ом составляет не менее 0,1 В. Эта очень интересная конструкция должна заинтересовать многих радиолюбителей.
Номинальное напряж. Входное напряж.
Максимально допустимое напряжение, подводимое к выходу SC, В Максимальное допустимое напряжение, подводимое к выходам BSoutl BSout3, В Максимально допустимый выходной ток выхода SC, мА Максимально допустимый входной ток входов BSoutl BSout3, мА 3. Частотный интервал входа Amin1, МГц Частотный интервал входа Fmin, МГц, при шаге частотной сетки — 25,50, кГц Чувствительность по входам Amin и Fmin, В эфф. Типовое значение входного сопротивления по входам Amin и Fmin, кОм Общий потребляемый ток, мА Назначение выводов микросхем представлена в таблице ниже.
Выводы Xout и Xin — выход и вход усилителя сигнала образцовой частоты; к этим выводам подключают кварцевый резонатор. Вывод СЕ- вход сигнала разрешения записывания. CL -вход тактовых импульсов записывания. Data -информационный вход. SC — Syncro Control — выход контрольной частоты кГц. BSoutl -BSout3 — band switching-выходы управления внешними устройствами выход BSoutl, кроме этого, — выход сигнала частоты 8 Гц ; с помощью этих сигналов выполняется коммутация диапа-зонов Amin и Fmin — входы программируемого делителя частоты, иначе говоря, входы сигналов AM и ЧМ.
Функциональная схема прибора изображена на рис. Управляющая последовательность битов, поступающая на приемный сдвиговый регистр, определяет значение шага частотной сетки синтезатора, коэффициент деления программируемого делителя частоты, режим его работы и состояние выходов BSoutl Неиспользуемый вход блокируется во избежание паразитных наводок.
Делители частоты уменьшают частоту сигналов образцового генератора и входного сигнала в необходимое число раз — до значения частотного шага сетки.
Фазовый детектор сравнивает оба сигнала и формирует сигнал ошибки, уровень которого пропорционален разности фаз между ними.
Сигнал ошибки снимают с выходов Pd1 и Pd2 в зависимости от выбранного режима работы микросхемы. Микросхема может работать с семью стандартными значениями шага частотной сетки — 1, 5, 9, 10, 25, 50 или кГц при частоте образцового генератора кГц. Введение управляющей последовательности битов происходит последовательно, начиная с младшего бита коэффициента деления частоты программируемого делителя, который может работать в двух режимах — AM и FM.
Рейтинг схемы: 1 2 3 4 5.
Умножители частоты Mini-Circuits
Вы искали эту информацию? Посмотреть другие результаты поиска:. Связаться с экспертом. Keysight Technologies производит монолитные микросхемы умножителей частоты, идеально подходящие для использования в приложениях, связанных с микроволновыми приемо-передающими устройствами, авиационной и космической промышленностью и измерительной техникой. Микросхемы работают в широком диапазоне частот и отличаются малыми потерями преобразования. Продукты Библиотека. Уточнить список убрать все фильтры По типу содержания Технические характеристики 1 По типу оборудования GaAs-умножители миллиметрового и микроволнового диапазона 1GC GHz Doubler.
Как следует из названия, такие схемы обеспечивают кратное преобразование (умножение) частоты входного сигнала. Диодные умножители частоты.
УМНОЖИТЕЛИ ЧАСТОТЫ
Запросить склады. Перейти к новому. Умножитель частоты. Подскажите, добрые люди, есть ли не очень дорогие микросхемы умножителей частоты можно программируемые или управляемые.
Или может быть простое схемное решение что-то схемы из быстрого поиска по гуглу не очень впечатлили Собственно хочется из 20МГц получить, например, 40МГц. Спасибо заранее.
Умножитель частоты
Всем здравствуйте! Собрал такую схему, не работает как умножитель частоты. Скачал журнал, в котором схема описана, хочу уже автору- Забелину звонить. Подаю на предложенную схему со своего генератора кГц, на выходе имею эти же кГц, хоть убей.
Приветствую Всех!
GaAs-умножители миллиметрового и микроволнового диапазона
Новые операционные усилители и широкополосные модуляторы производства Hittite. Компания Hittite выпустила новый генератор сигналов с частотным диапазоном от 10 МГц до 20 ГГц, который станет фаворитом в своей ценовой категории. Компания Hittite представляет свою новую продукцию. Компания Silicon Sensing выпустила новый прибор — 3-х осевой гироскоп и 3-х осевой акселерометр в одном корпусе DMU02 — точный, надежный, компактный и … Hittite Microwave анонсирует 4 новые высокоскоростные оптические логические модули, являющиеся идеальным решением для оптических передатчиков, SONET OC и широкополсного тестового оборудования.
3. Умножители частоты
Микросхемы обладают низкой рассеиваемой мощностью, предназначены для применения в телекоммуникационных системах, соответствующих стандарту LVDS, трансляторах уровня, приемопередающих устройствах, чувствительных к электромагнитному излучению, системах управления промышленными объектами специального назначения. Микросхема изготавливается в металлокерамическом корпусе Н В. Особенности: напряжение питания микросхемы — от 3. За величину тока принимается абсолютное значение показаний измерителя тока. Программируемый коэффициент умножения M напрямую зависит от состояния на входах M1-M5 микросхемы, за счет чего можно изменять количество передаваемых бит параллельных данных от 4 до Для случаев коэффициента M от 10 до 40 умножитель частоты дает возможность объединять в один канал до 4 параллельнопоследовательных преобразователей с передатчиками стандарта LVDS.
Схема простого умножителя частоты на ICS Итак цоколевка микросхемы представлена на рисунке ниже.
Распиновка ICS
Простой умножитель частоты на ICS601-01
Микросхемы умножители частоты
Удвоитель на составном каскаде. Устройство рис. В исходном состоянии оба транзистора закрыты.
Довольно часто при построении схем разнообразных генераторов и синтезаторов частот возникает необходимость в преобразовании сигналов одной частоты в сигналы большей частоты. Однако, когда требуется кратное преобразование в два, три и более раз , удобнее и эффективнее использовать схемы так называемых умножителей частоты. Как следует из названия, такие схемы обеспечивают кратное преобразование умножение частоты входного сигнала. Диодные умножители частоты характеризуются рядом положительных черт, которые обусловливают довольно широкое применение таких устройств особенно на высоких и сверхвысоких частотах.
Вся продукция Твердотельные устройства Многоотводные линии задержки Генераторы импульсов Умножители частоты Пассивные линии задержки.
Необходимо перенести сигнал вверх с помощью умножителей частоты — с МГц и ниже до 10ГГц.
Один из вариантов — с помощью умножителей. У Hittite есть активные умножители со встроенными усилителями на входе и на выходе. А почему не хотите упростить себе задачу и умножить сигнал на кольце ФАПЧ, или использовать смеситель для переноса на верх. Ограничение жесткое — активный. Есть много уже корпусированых — те же Марки, Майтек.
Добавить в избранное. Схема радио-удлинителя для наушников Громкая сирена сигнализации Выключатель управления нагрузкой АЦП Частотомера на микросхемах К Карманный стереоприемник Радиоканал для сигнализации Схема музыкальной автосигнализации Ламповый Hi-Fi усилитель. Ру — Все права защищены. Публикации схем являются собственностью автора.
12. Умножители частоты
Умножители
частоты используются в передатчиках в
ВЧ трактах – для повышения частоты
задающего автогенератора, в возбудителях
– для формирования сетки рабочих частот,
при ЧМ и ФМ – для увеличения индекса
модуляции.
Кроме того, включение
умножителей частоты (УЧ) в усилительный
тракт позволяет повысить его устойчивость,
поскольку усиление в каскадах ведется
на разных частотах.
.
Транзисторные УЧ.
Транзистор работает в нелинейном режиме с отсечкой коллекторного тока. Оптимальный угол отсечки коллекторного тока при умножении частоты в n раз: .
На один каскад не рекомендуется выбирать большой коэффициент умножения. Используются многокаскадные УЧ. На практике применяются в основном удвоители и утроители.
Причины использования многокаскадных УЧ:
Из-за меньшей амплитуды n-ых гармонических составляющих полезная мощность УЧ примерно в n раз меньше, чем усилителя.
.
Коэффициент усиления по мощности:
.
С увеличением n угол отсечки уменьшается, и для этого требуется большее отрицательное смещение и большая амплитуда входного возбуждения.
КПД коллекторной цепи УЧ уменьшается, т.к.: .
УЧ применяют на малом уровне мощности, т.к. каскады имеют низкий и низкий КПД контура, выделяющийn-ую гармонику в коллекторной цепи.
.
На рис. 12.1 показана типичная схема транзисторного УЧ, работающего в области как низких, так и высоких частот.
Рис. 12.1. Принципиальная схема утроителя частоты
Контур в цепи базы настроен на основную частоту и обеспечивает согласование входной цепи транзистора с предыдущим каскадом. В цепи коллектора включены фильтрующие цепочки, которые обеспечивают короткое замыкание для 1-ой (С1, L1) и для 2-ой (C2, L2) гармоник и выделение в нагрузки 3-ей гармонической составляющей коллекторного тока (С3, С4, L3).
На
рис. 12.2 представлена двухтактная схема
удвоителя частоты.
Рис. 12.2. Двухтактный удвоитель частоты
Возбуждение на транзисторы подается в противофазе и они работают в классе В с углом отсечки .
Контур С1 – L1 настроен на частоту:
.
Варакторные УЧ.
Варакторы – мощные варикапы.
Используют на частотах: сотни МГц … единицы ГГц, т.к. на высоких частотах у транзисторов начинают сказываться инерционные свойства и существенное влияние оказывают паразитные емкости.
В варакторах исползуют нелинейность вольт-кулонных характеристик (ВКХ).
Рис. 12.3. Использование ВКХ варактора в умножителе частоты
Варикап в обратном направлении (как показано на рис. 12.3) ток не проводит.
На рис. 12.4 а,б
приведены схемы УЧ при последовательном
и параллельном включении варактора.
а) б)
Рис. 12.4. Обобщенные схемы варакторных умножителей частоты
Первый фильтр настраивают на частоту входного сигнала f1, а второй фильтр – на частоту nf1.
Коэффициент передачи по мощности меньше единицы, поэтому усиление мощности здесь не происходит.
Параллельная схема включения варактора используется на практике чаще, но дополнительно необходимо подать питание на варикап (рис. 12.5).
Рис.12.5. Принципиальная схема варакторного умножителя частоты
Микроволновый умножитель частоты — NASA/ADS
- Веласко, Дж. Э.
Аннотация
Высокомощное микроволновое излучение используется в сети дальнего космоса (DSN) и радаре солнечной системы Голдстоуна (GSSR) для восходящей связи с космическими кораблями и для наблюдения за астероидами и космическим мусором, соответственно.
Интенсивные микроволновые сигналы X-диапазона (от 7,1 до 8,6 ГГц) производятся для этих приложений с помощью клистронов и микроволновых вакуумных ламп бегущей волны. Чтобы достичь более высокой скорости передачи данных с космическими кораблями, DSN планирует постепенно оснастить несколько своих станций дальнего космоса системами восходящей линии связи, использующими излучение Ka-диапазона (34 ГГц). Кроме того, следующее поколение планетарных радаров, таких как система наблюдения и мониторинга объектов в диапазоне Ka (KaBOOM), рассматривает частоты в диапазоне Ka (от 34 до 36 ГГц) для достижения более высокого разрешения целей. Существующие коммерческие источники Ka-диапазона ограничены уровнями мощности от сотен ватт до киловатта, а на высоком уровне мощности, как правило, имеют низкую надежность. В любом случае существует явная потребность в стабильных источниках Ka-диапазона, которые могут производить киловатты мощности с высокой надежностью. В этой статье мы представляем новую концепцию мощной высокочастотной генерации (включая Ka-диапазон), которую мы называем умножителем микроволновой частоты (MFM).
