Что такое разъем RJ45 и как он работает. Какие бывают типы разъемов RJ45. Как правильно обжать кабель с разъемом RJ45. Для чего используются разъемы RJ45 в сетях Ethernet.
Что такое разъем RJ45 и для чего он используется
Разъем RJ45 (Registered Jack 45) — это стандартизированный физический интерфейс, широко используемый для подключения сетевых устройств в локальных сетях Ethernet. Данный разъем представляет собой 8-контактный модульный разъем, который обеспечивает надежное соединение и передачу данных между сетевыми устройствами.
Основные области применения разъема RJ45:
- Подключение компьютеров, ноутбуков, серверов к локальной сети
- Соединение сетевых устройств (маршрутизаторы, коммутаторы, точки доступа)
- Подключение IP-телефонов, IP-камер и другого сетевого оборудования
- Организация структурированных кабельных систем в офисах и дата-центрах
- Подключение устройств в промышленных сетях Ethernet
Разъем RJ45 обеспечивает скорость передачи данных до 10 Гбит/с в современных сетях, что делает его универсальным решением для большинства сетевых задач.
Конструкция и особенности разъема RJ45
Разъем RJ45 имеет следующую конструкцию:
- 8 металлических контактов для передачи данных
- Пластиковый корпус с защелкой для фиксации в гнезде
- Направляющие для правильной ориентации при подключении
- Экранирование (в экранированных версиях) для защиты от помех
Ключевые особенности разъема RJ45:
- Стандартизированный интерфейс, совместимый с большинством сетевых устройств
- Простота подключения и отключения благодаря защелке
- Надежная фиксация, предотвращающая случайное отсоединение
- Компактные размеры
- Возможность многократного использования
Эти характеристики обеспечивают удобство использования и надежность RJ45 при построении сетевой инфраструктуры.
Типы разъемов RJ45
Существует несколько основных типов разъемов RJ45:
1. Неэкранированные (UTP) разъемы
Наиболее распространенный тип, используемый в обычных офисных сетях. Не имеют дополнительной защиты от электромагнитных помех.
2. Экранированные (STP/FTP) разъемы
Оснащены металлическим экраном для защиты от внешних помех. Применяются в промышленных сетях или средах с высоким уровнем электромагнитных шумов.
3. Разъемы для наружного применения
Имеют усиленную конструкцию и защиту от влаги для использования вне помещений.
4. Разъемы с улучшенной фиксацией
Оснащены дополнительными механизмами блокировки для предотвращения случайного отсоединения в критически важных соединениях.
Выбор типа разъема зависит от конкретных условий эксплуатации и требований к надежности соединения.

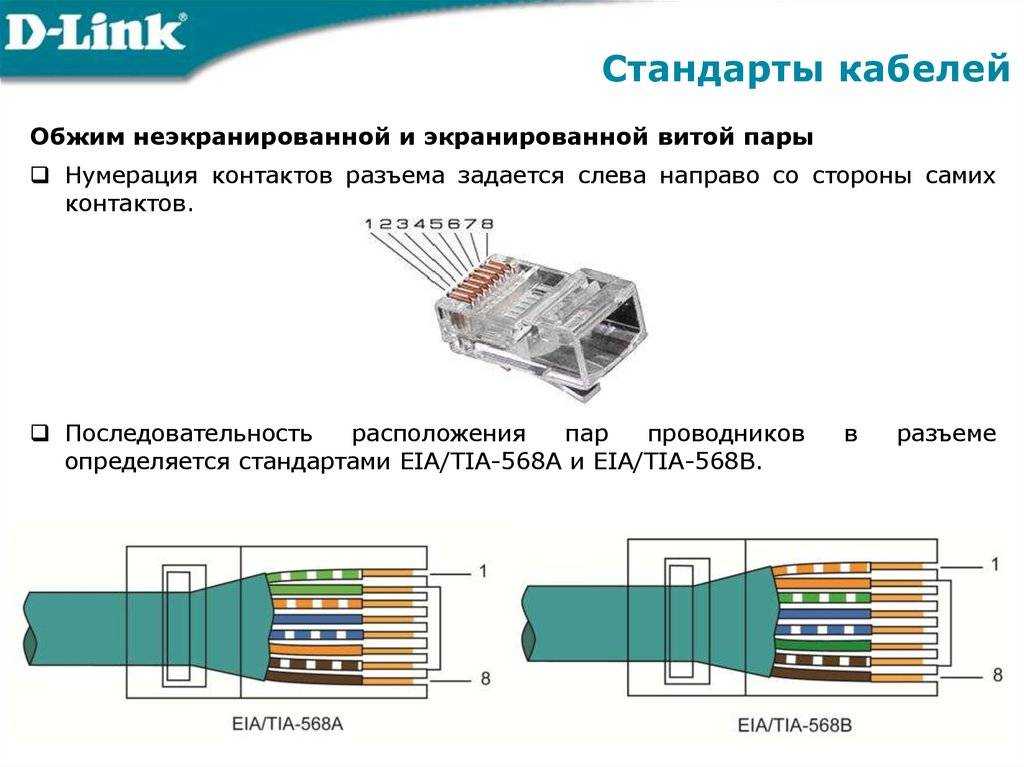

Распиновка и цветовая маркировка проводов в разъеме RJ45
Правильная распиновка проводов в разъеме RJ45 критически важна для корректной работы сетевого соединения. Существует два основных стандарта распиновки: T568A и T568B.
Стандарт T568A:
- Бело-зеленый
- Зеленый
- Бело-оранжевый
- Синий
- Бело-синий
- Оранжевый
- Бело-коричневый
- Коричневый
Стандарт T568B:
- Бело-оранжевый
- Оранжевый
- Бело-зеленый
- Синий
- Бело-синий
- Зеленый
- Бело-коричневый
- Коричневый
Важно соблюдать одинаковый стандарт распиновки на обоих концах кабеля для обеспечения правильной передачи данных.
Как правильно обжать кабель с разъемом RJ45
Правильное обжатие кабеля с разъемом RJ45 — важный навык для любого сетевого специалиста. Вот пошаговая инструкция:
- Снимите внешнюю оболочку кабеля на длину около 2,5 см
- Расправьте и выпрямите 8 проводников
- Расположите проводники в нужном порядке согласно выбранному стандарту (T568A или T568B)
- Отрежьте концы проводников ровно, оставив длину около 1,3 см от края внешней оболочки
- Вставьте выровненные проводники в разъем RJ45 до упора
- Убедитесь, что все проводники достигли конца разъема и расположены правильно
- Поместите разъем с кабелем в обжимной инструмент и сожмите с усилием
- Проверьте качество обжима и целостность соединения тестером
Правильно обжатый кабель обеспечит надежное соединение и высокую скорость передачи данных.
Преимущества использования разъемов RJ45 в сетях Ethernet
Разъемы RJ45 стали стандартом де-факто в сетях Ethernet благодаря ряду существенных преимуществ:
- Универсальность: совместимость с широким спектром сетевого оборудования
- Простота использования: легко подключать и отключать без специальных инструментов
- Надежность: обеспечивают стабильное соединение даже при частом использовании
- Высокая пропускная способность: поддерживают скорости передачи данных до 10 Гбит/с
- Экономичность: доступная цена разъемов и кабелей
- Масштабируемость: легко интегрируются в существующие и новые сетевые инфраструктуры
Эти преимущества делают разъемы RJ45 оптимальным выбором для большинства современных сетевых решений.
Распространенные проблемы с разъемами RJ45 и их решение
Несмотря на надежность, разъемы RJ45 могут сталкиваться с некоторыми проблемами. Вот наиболее частые из них и способы их решения:
1. Плохой контакт
Причина: износ контактов или загрязнение разъема.
Решение: очистите разъем или замените его при сильном износе.
2. Обрыв кабеля
Причина: механическое повреждение или чрезмерное натяжение.
Решение: замените поврежденный участок кабеля или весь кабель.
3. Неправильная распиновка
Причина: ошибка при обжиме кабеля.
Решение: проверьте распиновку тестером и при необходимости переобожмите кабель.
4. Электромагнитные помехи
Причина: близость источников сильных электромагнитных полей.
5. Механические повреждения разъема
Причина: частое подключение/отключение или неаккуратное обращение.
Решение: замените поврежденный разъем.
Своевременное выявление и устранение этих проблем поможет поддерживать стабильную работу сетевой инфраструктуры.
Для чего на телевизоре сетевой разъем (LAN, RJ-45) ?
admin / / Прочее
Уже несколько раз встречал вопросы, по интернет разъемам на современных телевизорах. Мол зачем на телевизоре LAN разъем, или зачем интернет разъем, если нет Smart TV. Вот решил написать небольшую заметку, в которой прояснить немного ситуацию, и рассказать что к чему.
Сетевой разъем на телевизореДа, сейчас практически на всех современных телевизорах есть сетевой LAN разъем. И на тех телевизорах, которые поддерживают функцию Smart TV, и на тех, где этой функции нет. Если с телевизорами, на которых есть Smart TV, все понятно, сетевой разъем там для подключения к интернету, то с теми, где Smart отсутствует, уже не все так ясно.
И очень часто, купив обычный телевизор без Smart TV, люди пытаются подключить его к интернету, ищут эту самую кнопку для открытия браузера и т. д. Когда отвечаешь на такие комментарии, что на такой-то модели нет Smart TV, тебе сразу же пишут: «а зачем тогда LAN разъем? Значит все там есть, но вы не знаете как настроить».
Значит смотрите, если на вашем телевизоре есть технология Смарт ТВ, а узнать об этом можно посмотрев характеристики вашего телевизора (и желательно на официальном сайте), тогда сетевой разъем действительно используется для подключения телевизора к интернету. Можно подключить по кабелю через роутер, или же, напрямую от провайдера. Но, в таком случае могут возникнуть проблемы. Если подключаете кабель сразу от провайдера, то посмотрите эту статью. Там я писал о возможных проблемах.
Так же, советую посмотреть в характеристиках, нет ли в вашем телевизоре встроенного Wi-Fi приемника.Если он есть, то к интернету вы можете подключится и по Wi-Fi. По этой инструкции. Если Wi-Fi нет, значит только по кабелю. А если там написано, что-то типа «опционально», то это значит, что вы можете купить и подключить фирменный, внешний Wi-Fi приемник.
А если нет Smart TV, зачем тогда LAN разъем?
Скорее всего, он там для использования технологии DLNA. Вот посмотрите характеристики своей модели телевизора. Скорее всего, там будет указана поддержка DLNA. Если в нескольких словах, то технология DLNA позволяет объединить в сеть ваш телевизор, компьютер, и другие мобильные устрйоства. Для того, что бы вы смогли смотреть фильмы, фото, или слушать музыку, которая находится например на жестком диске вашего компьютера. Это не выход в интернет, это локальная технология.
Календарь
| Пн | Вт | Ср | Чт | Пт | Сб | Вс |
|---|---|---|---|---|---|---|
| 1 | ||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| 16 | 17 | 18 | 19 | 20 | 21 | 22 |
| 23 | 24 | 25 | 26 | 27 | 28 | 29 |
| 30 | 31 | |||||
Свежие записи
- Таблица маркировки smd резисторов 27/07/2021
- Таблица маркировки конденсаторов 12/06/2021
- Таблицы максимальных значений ESR у электролитических конденсаторов 14/01/2020
- Диагностика импульсного блока питания.
Часть I, используемые определения 14/01/2020 - Атол 91 не включается 07/01/2020
Часть I, используемые определения 14/01/2020Рубрики
- Web, скрипты (3)
- Графика, фото, картинки (31)
- Игры (3)
- программы (17)
- Прочее (18)
- Сети (1)
- Фильмы (2)
- электроника (8)
- Юмор (22)
«Что это за тип подключения RJ45?» — Яндекс Кью
Популярное
Сообщества
Помогите определить, что это за тип подключения RJ45. И что будет, если все это перенести на один разъем, а не на два?
Еще в далеком 2010-2013 году, когда нам устанавливали интернет в квартиру, мастер сделал нам это на проводе, и до сих пор не поменяно. Дело в том, что для работы интернета в роутере левый RJ45 идет в WAN порт роутера, а второй в LAN порт роутера.
И главное, что будет, если срежу это и обожму в один RJ45 разъем и просто подключу в WAN порт, будет ли в таком случае интернет?
UPD: Еще они помечены от мастера, левый как WAN, а правый как KVARTIRA.
ИнтернетПомощь с техникой
Анонимный вопрос
·
6,2 K
ОтветитьУточнитьМихаил Самылкин
Технологии
311
Сетевой инженер Cisco CCNA, специалист по монтажу, настройке, установке сетевого… · 6 мар 2021
Тип подключения в Вашем случае это не RJ45 — называется он Ethernet. Теперь о том, что сделал мастер. Он в одном кабеле сделал два подключения. Честно говоря — так делать сейчас им запрещено, а тогда действия их мало кто контролировал. Если делать правильно, то надо один кабель использовать для одного подключения, поэтому я бы порекомендовал один кабель обжать в один разъем а для той розетки или устройства, к которому шло второе соединение — бросить отдельный кабель. Вот так будет правильно!
Комментировать ответ…Комментировать…
Лучший
Георгий Степико
Топ-автор
21,3 K
aka Judgy.
Пилот. Блоггер. Подкастер. · 3 мар 2021 · yandex.ru/q/loves/mamayaletal
Во-первых, поздравляю — на Вас сэкономили «витуху». Ну или человеко-минуты. Или и то, и другое. Там, где по всем нормативам следовало «прокинуть» два кабеля, вам прокинули один. Прежде всего: нет, срезать и обжать одним не выйдет. Если Вы так сделаете, у Вас в лучшем случае «погаснет» какая-нибудь розетка — та, куда идет второй конец этого поделия поклонника творчества… Читать далее
Антон Антонов
3 марта 2021
Если LAN отключить, то если не ошибаюсь пропадает интернет. Проверю к вечеру и скажу точнее. Если быть еще точнее… Читать дальше
Комментировать ответ…Комментировать…
Александр С
58
Пенсионер. Авто-мото-вело-фото-водко-радиолюбитель. · 3 мар 2021
Не получится. Разве что рутер разобрать и перепаять гнезда. Провода приходят на контакты 1,2,3 и 6 на первом разъеме и на те же контакты на втором.
Контакты 1 и 2 — передача информации. Контакты 3 и 6 — передача.
Соответственно:
разъем 1 — контакты 1,2 — прием WAN, 3,6 — передача WAN
разъем 2 — контакты 1,2 — прием LAN, 3,6 — передача LAN
Не за путайтесь. Читать далее
Комментировать ответ…Комментировать…
Виктор Моор
551
Увлечений нет, должности нет, род деятельности неизвестен · 3 мар 2021
Это скорее разъем, но можно назвать и типом подключения. У Вас стандартная схема подключения при использовании роутера. От провайдера приходит кабель, помеченный мастером как WAN, который подается на соответствующее гнездо роутера, на компьютер уходит кабель помеченный как KVARTIRА, включенный в разъем LAN на роутере и в разъем LAN сетевой карты компьютера. Если Вам не… Читать далее
Комментировать ответ…Комментировать…
Вы знаете ответ на этот вопрос?
Поделитесь своим опытом и знаниями
Войти и ответить на вопрос
Все, что вам нужно знать
Существует бесчисленное множество типов сетевых разъемов с различными характеристиками, преимуществами и недостатками и целями использования.
Тем не менее, одним из самых распространенных является разъем RJ45 , который мы сейчас представим в следующем тексте.
Начало
Разъемы RJ были представлены Bell Laboratories (США) в 1970-х годах. Несколько лет спустя они были стандартизированы Федеральной комиссией по связи (FCC).
Существуют различные версии вилок и розеток по форме и количеству контактов. Категоризация следует определенной схеме, , которая всегда начинается с RJ (= зарегистрированный разъем) . Далее следуют два числа, обозначающие тип вилки.
В некоторых случаях также имеется дополнение, относящееся к механическим свойствам. Например, «W» означает «настенная розетка», а «S» — одиночное подключение.
В любом случае обозначение соединителя заканчивается количеством возможных положений контакта (P, для «Положения») и количеством фактически установленных контактов (C, для «Контакты»).
Таким образом, в случае разъемов Ethernet используются все восемь доступных контактов в разъеме.
Термин «разъем ISDN» также часто используется для восьмиконтактных модульных разъемов.
Разъемы RJ45 используются для передачи данных в сетях . Другие стандарты, такие как RJ11, также используются в телекоммуникациях. Однако они в основном встречаются в телефонных линиях связи.
В вашей стойке запутались кабели? (обязательно)Что означает RJ45?
Аббревиатура RJ45 расшифровывается как Registered Jack-45 . Спецификации зарегистрированных разъемов относятся к схемам подключения разъемов, а не к их физическим свойствам. Число 45 относится к номеру в реестре.
Если вы хотите быть точным, вы должны назвать это «разъем Ethernet 8P8C RJ45» .
8P8C означает восемь положений/восемь контактов. Он относится к типу модульного разъема. Обычно используется на конце патч-кабелей Ethernet. При подключении к концу кабеля Ethernet он называется разъемом RJ45 8P8C.
Контакты разъема RJ45.Типы вилок RJ45
Есть различных типов сетевых вилок RJ45 для покупки .
Основное различие между модульной мужской и женской версиями. Итак, какие типы существуют и как их различать?
Короче говоря, вилки — это штекеры, а штекеры — гнезда. Основная задача штекеров — правильно заделывать провода в кабеле Ethernet.
И наоборот, работа разъемов заключается в передаче электрического сигнала данных на устройство, с которым он используется. Оба предназначены для плотного прилегания друг к другу. Таким образом устанавливается соединение. И физически, и электрически.
Гнезда соединителей представляют собой утопленные гнезда, в которые можно вставить вилку.
Их часто называют (гнездовыми) розетками RJ45 или аналогичными. Обычно они находятся в корпусе устройства, которое вы хотите подключить. Или же интегрированы в стену и панели.
Штыревой аналог представляет собой модульные вставные компоненты, расположенные на обоих концах кабеля Ethernet.
Обычно изготавливаются из прозрачного, белого, черного или серого пластика. Однако они также могут быть изготовлены из более широкого спектра других цветов и материалов.
Высококачественные сетевые вилки RJ45 иногда оснащаются металлическим экраном . Это сводит к минимуму риск электромагнитных помех. Это также улучшает качество и стабильность передаваемого сигнала данных.
Как работает разъем RJ45
Решающую роль в функционировании таких разъемов играют контакты. Как уже упоминалось, существует два типа кабелей Ethernet LAN. Перекрестные и прямые кабели.
Большинство современных коммуникационных устройств могут автоматически определять, какой тип используется. Тем не менее, некоторые из них все еще требуют правильного назначения контактов кабеля.
Прямоточные проводники являются наиболее распространенными. Назначение контактов такое же. Неважно, Cat5e, Cat6 или Cat7. Различные типы кабелей обеспечивают все более высокие скорости передачи и приема.
Контакты в разъемах могут быть назначены двумя способами, как указано в начале: в T568A (Европа и Великобритания) и T568B (США и Азия).
Цветовые коды RJ45
Восемь жил кабеля сортируются в нужном порядке с помощью приспособления для вставки и обжимаются в корпусе разъема.
Затем эти ядра распределяются следующим образом:
