Лазерная головка. Лазерные головки CO2 для станков ЧПУ: виды, характеристики и применение

Что такое лазерные головки CO2 для станков ЧПУ. Какие бывают виды лазерных головок. Каковы основные характеристики и параметры лазерных головок. Для каких материалов и задач подходят разные типы лазерных головок. Как выбрать подходящую лазерную головку для станка ЧПУ.

Содержание

Что такое лазерные головки CO2 для станков ЧПУ

Лазерные головки CO2 — это ключевой компонент лазерных станков с ЧПУ, отвечающий за фокусировку лазерного луча и его доставку к обрабатываемой поверхности. Они применяются в станках для лазерной резки, гравировки и маркировки различных материалов.

Основные элементы лазерной головки CO2:

  • Линзы для фокусировки лазерного луча
  • Система охлаждения оптики
  • Механизм регулировки фокусного расстояния
  • Сопло для подачи вспомогательного газа
  • Датчики контроля положения и состояния

Лазерные головки CO2 позволяют эффективно работать с различными материалами — металлами, пластиками, древесиной, тканями и др. Они обеспечивают высокую точность и качество обработки при правильной настройке и эксплуатации.


Виды лазерных головок CO2 для станков ЧПУ

Существует несколько основных типов лазерных головок CO2, различающихся по конструкции и назначению:

1. Стандартные универсальные головки

Предназначены для широкого спектра задач по резке и гравировке. Имеют сменные линзы и возможность регулировки фокусного расстояния. Подходят для большинства материалов средней и малой толщины.

2. Высокомощные головки для резки металла

Используются на мощных лазерных комплексах для резки металлов большой толщины. Имеют усиленную систему охлаждения и подачи газа. Обеспечивают высокое качество реза даже на толстых заготовках.

3. Прецизионные головки для микрообработки

Применяются для сверхточной гравировки и резки тонких материалов. Обладают минимальным пятном фокусировки и высокой стабильностью луча. Позволяют получать детали с микронной точностью.

4. Головки для 3D-обработки

Оснащены системой динамической фокусировки для работы с объемными деталями сложной формы. Могут менять фокусное расстояние «на лету» в процессе обработки.


Ключевые характеристики лазерных головок CO2

При выборе лазерной головки следует обращать внимание на следующие параметры:

  • Максимальная мощность лазера
  • Длина волны излучения
  • Диаметр входного пучка
  • Фокусное расстояние
  • Диаметр пятна фокусировки
  • Диапазон регулировки фокуса
  • Максимальное давление вспомогательного газа
  • Тип системы охлаждения
  • Наличие датчиков и систем защиты

Эти характеристики определяют возможности головки по обработке различных материалов и выполнению тех или иных операций.

Применение лазерных головок CO2 для разных материалов

Различные типы лазерных головок CO2 оптимальны для работы с определенными группами материалов:

Металлы

Для резки металлов применяются мощные головки с системой газовой защиты. Они позволяют получать качественный рез на углеродистых и нержавеющих сталях, алюминиевых сплавах толщиной до 20-25 мм.

Пластики

Акрил, полистирол и другие пластики хорошо обрабатываются стандартными универсальными головками. Для тонких пленок используют прецизионные головки с малым пятном фокусировки.


Древесина и фанера

Лазерная резка и гравировка изделий из дерева выполняется универсальными головками средней мощности. Для работы с толстыми заготовками применяют головки с регулируемым фокусом.

Ткани и кожа

Для раскроя тканей и кожи используют головки с воздушным охлаждением и защитой от загрязнения. Они позволяют получать ровный срез без оплавления краев.

Как выбрать лазерную головку CO2 для станка ЧПУ

При выборе лазерной головки CO2 следует учитывать следующие факторы:

  1. Мощность используемого лазера
  2. Типы обрабатываемых материалов
  3. Требуемая точность и качество обработки
  4. Максимальная толщина заготовок
  5. Режимы работы станка (непрерывный/импульсный)
  6. Совместимость с имеющимся оборудованием
  7. Наличие систем защиты и диагностики

Правильно подобранная лазерная головка обеспечит оптимальное качество обработки и долгий срок службы оборудования. При необходимости можно проконсультироваться со специалистами для выбора наиболее подходящей модели.

Обслуживание и настройка лазерных головок CO2

Для обеспечения стабильной работы лазерной головки CO2 требуется регулярное обслуживание:


  • Очистка оптических элементов от загрязнений
  • Проверка и замена защитных стекол
  • Контроль состояния системы охлаждения
  • Калибровка положения фокуса
  • Регулировка давления вспомогательного газа

Важно своевременно проводить настройку и юстировку головки для сохранения высокого качества обработки. При появлении дефектов резки или снижении мощности следует провести диагностику всех элементов лазерной головки.

Перспективы развития лазерных головок CO2

Основные направления совершенствования лазерных головок CO2:

  • Повышение мощности и КПД
  • Уменьшение размеров пятна фокусировки
  • Расширение диапазона регулировки фокуса
  • Интеграция систем машинного зрения
  • Применение адаптивных алгоритмов управления
  • Использование новых оптических материалов

Развитие технологий позволит создавать более универсальные и производительные лазерные головки для обработки широкого спектра материалов с высокой точностью и качеством.


Оптические головки IPG Photonics Corporation

Оптические головки IPG Photonics Corporation
  • Продукты →
  • Доставка излучения →
  • Оптические головки

Надежные, компактные и энергоэффективные волоконные

лазеры IPG максимально универсальны в плане

применений для обработки материалов. Мощность

волоконных лазеров можно регулировать не меняя

параметры лучевой моды, одинаково адаптируя

один и тот же лазер под применения с высокой,

средней и низкой мощностью. Широкий

ассортимент оптических головок и сканеров

позволяет легко оптимизировать

волоконные лазеры под разные

применения — от прецизионной резки

до сварки, маркировки и обработки

поверхностей.

  • Оптические головки
  • Сканеры
  • Волоконная доставка излучения
  • Коллиматоры
  • Головки для сварки
  • Головки для резки
  • Головки для наплавки
  • Обзор
Головка для сварки FLW D30Головка для сварки FLW D50Головка для сварки FLW D30WГоловка для сварки FLW D50W с системой слеженияSeam StepperДвухточечный модульМодуль формирования лучаМодуль слежения за швомМодуль подачи проволоки

Оптические головки IPG для сварки сочетают в себе возможность передачи мощного лазерного излучения, компактность и экономичность передающей системы. Все головки имеют модульное устройство, что обеспечивает свободный доступ к основным компонентам, повышая удобство эксплуатации этого продукта без ущерба надежности. В зависимости от технологической задачи, сварочные головки IPG позволяют выбирать параметры коллимирующей и фокусирующей оптики, для обеспечения нужного размера пятна. Кроме того, доступны различные аксессуары и модули, помогающие интеграции, слежению за процессами и предоставляющие другие дополнительные возможности.



IPGCut-HPГоловка для резки FLC D30 Компактная головка для резкиГоловка для микрорезки

Оптические головки IPG созданы для того, чтобы обеспечить высокую надежность и качество резки. Полностью герметичный корпус увеличивает срок эксплуатации оптики и предотвращает утечку даже при очень высоких уровнях давления технических газов. Несмотря на то, что это подразумевает полную воздухонепроницаемую изоляцию, конструкция режущих головок позволяет обеспечить свободный доступ к оптике для ее обслуживания.

Используемая оптика способствует получению непревзойденного качества луча и позволяет достичь оптимального пятна на поверхности обрабатываемых деталей. Результатом этого является увеличение скорости и заметное улучшение качества резки. Для режущих головок IPG предлагается широкий выбор коллимирующей и фокусирующей оптики, а также дополнительных аксессуаров и функций.

IPGClad D50

Своим появлением высокомощные лазеры IPG создают новые технологии обработки материалов в промышленности и вытесняют традиционные способы обработки материалов. Для эффективного решения разнообразных технологических задач компания IPG предлагает передовые системы доставки лазерного излучения. Современные сварочные и режущие головки, а также системы технологической обработки сконструированы таким образом, чтобы совместно с волоконными лазерами IPG обеспечить непревзойденные технологические результаты.

Колоссальный опыт, полученный компанией IPG при разработке уникальных волоконных лазеров, является фундаментальным для работ связанных с проектированием и выпуском устройств по доставке лазерного излучения. Благодаря имеющемуся опыту особенностей различных технологических процессов, в которых применяютcя лазеры IPG, компания продолжает расширять горизонты применения лазерной обработки материалов, создавая вспомогательные системы для своих лазерных технологий.

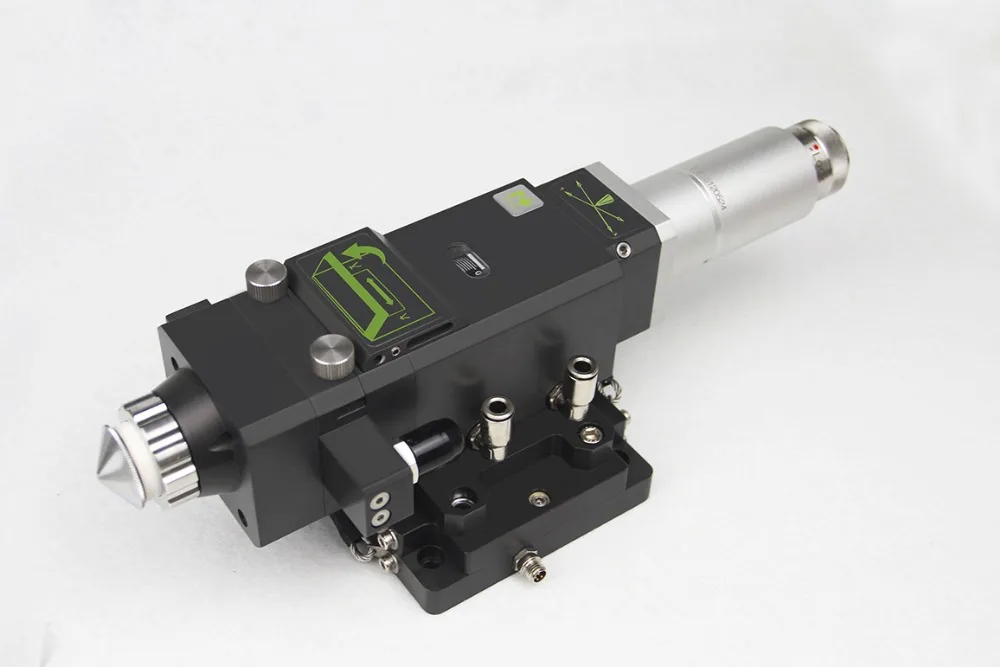

Лазерная головка LightCutter | компания Нижпромсервис

Главная / Производители / Precitec — системы лазерной резки Нижний Новгород / Система LightCutter для станков портального типа

Лазерная головка LightCutter при помощи волоконного лазера позволяет эффективно и экономично производить резку различных материалов малых и средних толщин: нержавеющую сталь и алюминий толщиной до 5 мм, конструкционную сталь до 10 мм. Данная головка интегрируется в станки портального типа с лазерным источником, имеющим мощность от 500 Вт до 2 кВт. К неотъемлемым функциям относится защита оптических элементов головки от брызг металла. Защита оптики от возможных загрязнений осуществляется благодаря сменному защитному стеклу. Обогащенный продувочный воздух предотвращает попадание производственной пыли и частиц в коллиматор головки. Фокусирующая линза располагается в герметичном сменном картридже, что предотвращает загрязнение оптики, даже если продувочный воздух загрязнен. Оптика из кварцевого стекла высокого качества обеспечивает стабильное фокусное расстояние, которое можно легко регулировать.

Эффективность
• Отличное соотношение цены и качества
• Высокая скорость резки, одновременно с высоким качеством обработанных кромок
• Простая и быстрая замена картриджа с защитным стеклом
• Продуманный дизайн механических компонентов

Гибкий подход
• Большой выбор фокусных расстояний
• Система Plug & Play

Удобство и безопасность
• Постоянный контроль расстояния до обрабатываемой поверхности
• Герметичный ход лазерного луча, с возможностью подключения продувочного воздуха (опция)
• Шкала для настройки положения фокуса
• Высококачественные оптические элементы головки
• Компактная и надежная конструкция



Технические характеристики

Макс. мощность лазерного излучения2кВт (при длине волны 905 — 1090 нм)
Фокусные расстояния коллимации (Fc)75 мм, 100 мм
Фокусные расстояния фокусировки (Ff)75 мм, 100 мм, 125 мм, 150 мм, 200 мм
Величина макс. свободной апертуры26 мм
Осевые размеры352 мм (для Fc100/Ff100 или Ff125)
Вес3,1 кг (для Fc100/Ff100 или Ff125)
Габариты (ширина x глубина)75 x 69 мм
Вертикальная регулировка фокуса— 5мм/ + 3мм
Макс. давление режущего газа25 бар

1. Оптический разъем
2. Модуль охлаждения
3. Модуль продувочного воздуха
4. Горизонтальная регулировка фокуса
5. Вертикальная регулировка фокуса
6. Картридж с защитным стеклом
7. Подсоединение режущего газа
8. Подключение к контроллеру емкостного датчика
9. Датчик положения сопла лазерной головки над заготовкой (насадка)

PLh4D-15W Лазерная головка для лазерной гравировки и резки

Первая лазерная головка с тремя диодами для гравировки

Новейшее дополнение к нашей линейке промышленных лазерных головок для резки и гравировки, пожалуй, самый универсальный лазер для гравировки на рынке. рынок ЧПУ. Обладая реальной оптической мощностью 15 Вт, а также новым дизайном, эта компактная лазерная головка может обрабатывать широкий спектр древесных материалов, кожи, текстиля и пластика, кратко изложенных в разделе «Применения лазера Blue CNC» ниже. Это также первая компактная лазерная головка с ЧПУ, которая не только маркирует металл, но и глубоко гравирует его. Поскольку он использует синий лазерный свет, он может эффективно обрабатывать материалы, с которыми борются инфракрасные лазеры. Кроме того, его можно адаптировать практически к любому станку с ЧПУ. Этот легкий, мощный, экономичный и простой в использовании лазер является идеальным выбором как для крупносерийного промышленного применения, так и для требовательных индивидуальных пользователей.

Полный комплект лазерной модернизации с лазерной головкой 15 Вт для всех станков с ЧПУ

Вы можете сразу приобрести комплект для своего станка с ЧПУ, используя приведенный ниже список (A — Z)

Если вы хотите узнать больше о PLh4D-15W, вы можете прочитать об этом ниже.

Применение синего лазера с ЧПУ

Деревообработка

Гравировка синим лазером позволяет получить детализированный рисунок с закругленными краями, а также затемнить цвет древесины. Лазерная гравировка может быть использована для гравировки логотипа или фотографии, что невозможно сделать с помощью фрез. С помощью PLh4D-15W можно выполнять лазерную гравировку дерева и древесных материалов, в том числе пробки, ДСП, ДСП, ольхи, вишни, клена, МДФ, липы, бальзы, шпона, древесноволокнистых плит средней и высокой плотности. Для этих приложений скорость жизненно важна. PLh4D-15W может гарантировать, что ваш бизнес или домашняя мастерская останется на шаг впереди. Высокий уровень поглощаемой оптической мощности позволяет гравировать фанеру со скоростью 100 мм/с.

Кожевничество

Еще одно интересное применение PLh4D-15W — кожевенное дело. Вы можете выполнять лазерную гравировку и резку кожи высшего качества, цельнозерновой кожи, кожи с исправленным зерном и проклеенной кожи. Эта лазерная головка мощностью 15 Вт может резать кожу толщиной 1,3 мм за один проход со скоростью 21 мм/с (что эквивалентно 75 м в час или 1,8 км (1,1 мили) за 24-часовой рабочий день лазерной машины). Это происходит без обугливания краев. Он может гравировать кожу со скоростью > 100 мм/с при мощности 40%.

Широкий ассортимент текстиля

Высокое поглощение синего лазерного излучения для различных материалов обеспечивает быструю резку без повреждения защитных слоев, используемых при резке текстиля. Синяя лазерная резка и гравировка подходят для различных типов текстиля, включая Cordura™, алькантару, войлок, нейлон 1080 денье, джинсы, коротковолокнистый хлопок, шерсть, шотландку, флис, белый полиэстер, софтшелл, шелк, кружево и лен. Высокая удельная мощность позволяет лазерную резку тканей с углеродной и нейлоновой пряжей, а также белых тканей. Многие прочные материалы, используемые в производстве палаток, воздушных змеев и сумок, можно резать со скоростью 60 мм/с.

Гравировка нержавеющей стали

PLh4D-15W также подходит для гравировки сплавов нержавеющей стали. На примере фотографии с ножом мы сделали гравировку со скоростью 6 мм/с. Синяя лазерная головка мощностью 15 Вт может маркировать нержавеющую сталь со скоростью 33 мм/с.

Гравировка углеродистой стали

Вы не можете гравировать инструментальную сталь и виды стали с высоким содержанием углерода с помощью синего лазера мощностью 6 Вт. Однако наши тесты показали, что синяя лазерная головка мощностью 15 Вт может гравировать как быстрорежущую, так и мягкую сталь. Фактически, контраст и точность позволяют выгравировать рабочий QR-код.

Резка и гравировка пластмасс

Еще одним применением PLh4D-15W является резка и гравировка синтетических полимеров. Вы можете резать и гравировать лазером такие пластмассы, как поликарбонат, АБС-пластик, ацетали, нейлон, акрил, PLA, поликарбонат, полиэфиры, полимеры с микроповерхностью, полиуретан, полиэтилены, фторполимеры, PEI, полипропилен, вулканизированное волокно, PEEK, полиимиды, пластмассы Rowmark®. , ППО, полистирол и пленка VCF. Например, наши испытания показали, что синий лазер мощностью 15 Вт может резать цветной ПММА за один проход со скоростью 2,5 мм/с.



Характеристики продукта



Непревзойденная оптическая мощность в своем классе

Использует несколько мощных синих лазерных диодов для масштабирования оптической мощности.

Питание от синих лазерных диодов

В отличие от инфракрасного света, синий свет легче поглощается многими промышленными материалами. Это напрямую связано с несколькими преимуществами, включая снижение энергопотребления и более компактный теплоотвод.

Встроенная управляющая электроника

Во многих лазерных головках диод соединен с драйвером диода длинным кабелем, а соединение осуществляется с помощью разъемов. Длинные провода характеризуются значительными индуктивными эффектами. Это приводит к задержке отклика диода по отношению к драйверу диода и, как следствие, к размытым линиям. Разъемы более склонны к отсоединению, чем соединение, выполненное посредством прямой пайки. Отсоединение во время лазерной обработки может привести к повреждению лазерной головки.

Долгий срок службы

Лазерные головки Opt Lasers — это станки с ЧПУ промышленного класса. Механические части изготовлены из обработанного алюминия. Наши продукты разработаны с учетом оптимизации охлаждения. Инвестиции в оборудование высочайшего качества гарантируют наилучшие характеристики и цену.

Прецизионные асферические линзы

Каждый лазерный модуль содержит четыре прецизионно отлитых линзы, каждая из которых практически не имеет дефектов. В сочетании с многослойным просветляющим покрытием с вакуумным напылением эта конструкция обеспечивает превосходные оптические характеристики и впечатляющую плотность мощности 1,5 МВт/см².

Синергия мощности и узкое пятно луча

Оптическая система объединяет лучи от нескольких мощных лазерных диодов и фокусирует их в узкое пятно. Это приводит к высокой удельной мощности, что дает универсальность для гравировки различных материалов, включая нержавеющую сталь, инструментальную сталь и титан.

Легкая конструкция Подходит практически для любого станка с ЧПУ

Благодаря легкому алюминиевому корпусу лазер весит менее 800 г. Поскольку типичный шпиндель с ЧПУ весит примерно 1,8 кг, станки с ЧПУ могут без труда управлять им.

Простая интеграция

Может быть установлен практически на любом станке с ЧПУ, так как он принимает как аналоговые, так и ШИМ-сигналы ЧПУ.

Мгновенное включение

Нет времени на прогрев

Насадка для подачи воздуха под высоким давлением снижает затраты на обслуживание

С насадкой для подачи воздуха под высоким давлением вы можете очищать линзу в 10 раз реже. Сжатый воздух также ускоряет процесс резки и гравировки, удаляя дым и предотвращая чрезмерное накопление грязи на линзе. Кроме того, направленный поток воздуха охлаждает рабочую зону, что приводит к отсутствию дефектов и равномерному контрасту гравировки.



Available with two different length nozzles for cutting thin and thick materials





Product Specifications


Item Typical Value Comments
Optical Мощность 15 Вт T-окр. = 25°C
Центральная длина волны 445 нм
Рабочее расстояние 4 мм (0,157 дюйма) Расстояние от конца воздушного сопла
Ширина пятна луча <180 мкм (0,007 дюйма)
Размеры 167 х 70 х 87 мм Д x В x Ш, с присоединенной насадкой
Схема монтажных отверстий 77 х 68 мм M3 (#4-40) или M4 (#8-32) рекомендуется
Вес 790 г (27,8 унции)
Напряжение блока питания 22–24 В постоянного тока
Потребляемая мощность <85 Вт
Вход модуляции 1 0-5 В Аналоговый/ШИМ/ТТЛ
Вход модуляции 2 0–3 В, 0–5 В, 0–10 В, 0–24 В ШИМ/ТТЛ
Макс. Мод. Пропускная способность 30 кГц Рекомендуется 5-10 кГц
Рабочая температура 10–45°C (50–113°F)
Стандартный размер шланга воздушной форсунки 4 мм (5/32″)
Макс. Давление воздуха бар (72 фунтов/кв. дюйм)

Видео о продукте — быстрая гравировка и резка


Видео по продукту — отдельный проходной гравировку и резание




Типичная гравировка и режущая скорость с PLH4D -15W

Примечание:
. приведенную ниже таблицу, не стесняйтесь обращаться к нам через Анкету проверки материалов.



Анкета для испытаний материалов


Материал Тип операции Толщина Скорость Количество проходов
Фанера Резка 3 мм (0,118 дюйма) 6 мм/с 1
Резка 3 мм (0,118 дюйма) 16 мм/с 4
Резка 6 мм (0,236 дюйма) 7 мм/с 4
МДФ Резка 3 мм (0,118 дюйма) 17 мм/с 4
Резка 6 мм (0,236 дюйма) 7 мм/с 4
Кордура белого цвета Резка 0,2 ​​мм (0,008 дюйма) 5 мм/с 1
Резка 0,2 ​​мм (0,008 дюйма) 20 мм/с 3
Натуральная кожа Резка 1,5 мм (0,059 дюйма) 9 мм/с 1
Резка 1,5 мм (0,059 дюйма) 30 мм/с 4
Черный ПММА (плексиглас) Резка 3,6 мм (0,142 дюйма) 2,5 мм/с 1
Резка 3,6 мм (0,142 дюйма) 12 мм/с 4
Нержавеющая сталь Маркировка Н/Д 33 мм/с 1
Гравировка Н/Д 6 мм/с 1
Углеродистая сталь Маркировка Н/Д 33 мм/с 1
Гравировка Н/Д 6 мм/с 1


Презентация первого блока

Лазерные головки для гравировки с ЧПУ ⁎ Лазерные системы, драйверы, модули, диоды

  • Гравировальные лазерные головки серии PLh4D-XT

    Все преимущества серии PLh4D-6W унаследованы лазерными головками серии PLh4D-XT: универсальность, компактные размеры, скоростной драйвер.

    Кроме того, все аксессуары серии PLh4D-6W совместимы с серией PLh4D-XT.

    Гравировальные лазерные головки PLh4D-XT-Series созданы как серия специализированных лазерных головок для гравировки с очень высоким разрешением и резки материалов с ультратонкой линией.

  • Витрина лазерных проектов с ЧПУ для вдохновения

    Художественные работы, присланные клиентами, являются для нас источником лучшего вдохновения и мотивируют нас продолжать создавать и улучшать продукты. Они также являются отличным источником вдохновения для других. Именно они извлекают выгоду из плодов ваших талантов.

    Какие инструменты вы используете в своей работе? Какие материалы? Какие методы вы используете?

    Мы будем публиковать самые интересные материалы на нашем веб-сайте и в профилях социальных сетей — присылайте их нам по электронной почте.

  • Модернизация лазера для популярных станков с ЧПУ
    С нашим адаптером PLh4D-CNC подключение к
    любому станку с ЧПУ становится простым и интуитивно понятным . Наши комплекты модернизации лазера ЧПУ работают со всеми типами сигналов модуляции, используемыми контроллерами ЧПУ: аналоговый 0–5 В или 0–10 В, сигнал шпинделя ШИМ, сигнал ТТЛ, обратный сигнал ТТЛ. Дополнительные входы включения позволяют интегрироваться в системы ЧПУ, которые используют сигналы управления безопасностью, такие как кнопки аварийного останова. Наши лазерные головки серии 6W представляют собой модули с потребляемой мощностью лазера 30 Вт, которые обеспечивают реальную оптическую мощность 6 Вт.
    Мы предлагаем комплекты лазерной модернизации для станков с ЧПУ, включая i2R, Avid, Workbee, LEAD, Axiom, Onefinity, Shapeoko, Stepcraft и X-Carve, а также другие фрезерные станки с ЧПУ с пошаговыми инструкциями по установке.
