Принципы работы лазерной охраны периметра

Лазерная охрана периметра основана на использовании инфракрасного лазерного излучения для обнаружения нарушителей. Основные компоненты такой системы включают:

• Лазерный излучатель
• Приемник лазерного излучения
• Блок обработки сигналов
• Систему оповещения

Принцип действия заключается в следующем:

1. Лазерный луч направляется вдоль охраняемого периметра
2. При пересечении луча нарушителем происходит его прерывание
3. Приемник фиксирует изменение сигнала
4. Блок обработки анализирует характер изменения сигнала
5. При обнаружении вторжения формируется сигнал тревоги

Благодаря высокой чувствительности и скорости срабатывания, лазерные системы обеспечивают надежное обнаружение даже быстро движущихся объектов.

Виды лазерных систем охраны периметра

Существует несколько основных типов лазерных систем для защиты периметра:

Однолучевые системы

Простейший вариант, состоящий из одного излучателя и приемника. Формирует одну линию обнаружения. Недостаток — возможность ложных срабатываний.

Многолучевые системы

Используют несколько параллельных лазерных лучей, образуя «лазерный забор». Обеспечивают более надежное обнаружение и меньше ложных тревог.

Сканирующие системы

Лазерный луч сканирует охраняемую зону по определенной траектории. Позволяют контролировать большую площадь одним комплектом оборудования.

Комбинированные системы

Сочетают лазерные датчики с другими типами сенсоров (видеокамеры, радиоволновые датчики и т.д.) для повышения эффективности охраны.

Преимущества лазерной охраны периметра

Лазерные системы имеют ряд важных достоинств по сравнению с другими технологиями:

• Высокая точность обнаружения вторжений
• Низкий уровень ложных срабатываний
• Возможность работы в любых погодных условиях
• Скрытность работы (невидимый ИК-луч)
• Большая дальность действия (до нескольких км)
• Простота монтажа и обслуживания
• Низкое энергопотребление

Эти преимущества делают лазерные технологии одним из наиболее эффективных средств охраны периметра различных объектов.

Области применения лазерных охранных систем

Лазерные системы охраны периметра находят широкое применение для защиты различных объектов:

• Промышленные предприятия
• Склады и логистические центры
• Морские порты и аэропорты
• Военные объекты
• Границы государств
• Частные владения
• Музеи и выставочные комплексы
• Банки и ювелирные магазины

Универсальность и эффективность лазерных технологий позволяет использовать их практически на любых объектах, требующих надежной защиты периметра.

Ключевые производители лазерных систем охраны

На рынке представлено оборудование от ведущих мировых производителей:

• SICK AG (Германия)
• Optex (Япония)
• RBtec (Израиль)
• Laser Perimeter Systems (США)
• Senstar (Канада)
• Southwest Microwave (США)
• Protech (Франция)

Отечественные производители также предлагают современные лазерные системы, не уступающие по характеристикам зарубежным аналогам. Среди них можно выделить «Лазер-Трэк», «Охранная техника», «СТАРТ-7».

Интеграция лазерных систем в комплексы безопасности

Современные лазерные системы охраны периметра обладают широкими возможностями интеграции в комплексные системы безопасности объектов. Это позволяет создавать многоуровневую защиту:

• Лазерные датчики формируют первый рубеж охраны по периметру
• Видеонаблюдение обеспечивает визуальный контроль территории
• СКУД ограничивает доступ на объект
• Охранная сигнализация защищает внутренние помещения

Интеграция осуществляется на уровне программного обеспечения, что позволяет создать единый центр управления всеми системами безопасности объекта.

Перспективы развития лазерных охранных технологий

Лазерные системы охраны периметра продолжают активно развиваться. Основные направления совершенствования включают:

• Повышение дальности действия систем
• Улучшение алгоритмов обнаружения и классификации объектов
• Интеграция с системами искусственного интеллекта
• Разработка мобильных и быстроразвертываемых комплексов
• Создание гибридных систем на основе разных физических принципов

Это позволит еще больше повысить эффективность и надежность лазерных технологий в сфере охраны периметра различных объектов.

Монтаж охраны периметра — заказать установку системы охраны периметра по низкой цене

Главная / Охранная сигнализация / Монтаж охранной сигнализации / Установка системы охраны периметра

Обеспечение высокоэффективной системы безопасности объекта состоит из установки заборов и ограждений, инженерных сооружений над ними в виде навесов и козырьков, а также систем охранного видеонаблюдения, тревожного оповещения и периметральной охраны. Система охраны периметра – важная составляющая в обеспечении комплексных систем безопасности на объектах различных масштабов. Периметральные охранные системы служат дополнительным рубежом защиты на местности с высокой вероятностью проникновения, например:

• объекты промзоны – заводы, фабрики, цехи;
• складские комплексы;
• пограничные и таможенные территории, воинские части;
• транспортная инфраструктура – аэропорты, морские порты;
• частная собственность – загородные дачи, особняки и т. д.

Установка охраны периметра начинается с анализа местности на наличие помех и преград с целью правильного подбора извещателей и определения способа прокладки кабеля. В местах, где проложить кабель к датчикам невозможно или нецелесообразно, применяется

беспроводная охрана периметра, использующая как закрытый, так и открытый протокол радиообмена данными для интеграции в любую систему охранной сигнализации. Несмотря на сравнительно большую стоимость, беспроводные извещатели экономически выгоднее во множестве случаев за счет снижения цены монтажа охраны периметра.

На объектах с неравномерным рельефом местности применяется емкостная охрана периметра, которая также хороша тем, что обнаружение злоумышленника происходит без непосредственного контакта с датчиками: система постоянно измеряет электрическую емкость между датчиком и землей и выдает тревогу при изменении параметров свыше установленных пороговых значений. Дополнительным преимуществом является то, что в качестве проводника в электрическом контуре может использоваться колючая проволока, что существенно повышает уровень безопасности объекта.

С помощью вибрационной охраны периметра производится контроль преодоления злоумышленником железобетонных, решетчатых, сетчатых и листовых заборов. Такие системы крайне эффективны для обнаружения попыток разрушения ограждений.

Использование радиолучевой системы охраны периметра освобождает от прокладки сенсорного кабеля и других чувствительных элементов. Установка таких систем эффективна при защите участков малой и средней протяженности.

Лазерная охрана периметра, в отличие от инфракрасных систем, обеспечивает видимое излучение, что имеет как положительный, так и отрицательный эффект на обеспечения безопасности объекта. Применение таких систем оправдано в случае, когда нужно отпугнуть злоумышленника.

В качестве средств охраны периметра применяются различные извещатели пассивного и активного типа, использующие различные методы детекции. В зависимости от конфигурации ограждений, характера местности, температуры окружающей среды и других условий эксплуатации производится выбор оптимальных датчиков охраны периметра.

Датчики охраны периметра

Извещатели для охраны периметра должны выявлять:

˗  попытки преодоления ограждений на охраняемой территории;

˗  попытки разрушения ограждений с целью незаконного проникновения или демонтажа конструкций;

Радиоволновые датчики отличаются повышенной помехозащищенностью и могут быть установлены не только вдоль ограждений, но и на фасаде зданий для защиты входов и оконных проемов. Уникальная особенность радиолучевых датчиков – возможность разбития зоны детекции электромагнитного излучения на секторы с индивидуальной регулировкой чувствительности, что позволяет устанавливать области, не подлежащие контролю (например, въезд/выезд). Дальность обнаружения – до 200 метров и более. Проводноволновые или емкостные датчики используют специальные чувствительные провода, вокруг которых генерируется электромагнитное поле – зона детекции. Такие датчики позволяют организовать 2-фланговые рубежи до 500 метров и допускают установку охраны периметра скрытого типа, например, закопав кабель в землю.

В качестве датчиков движения для охраны периметра наиболее широко используют активные инфракрасные датчики (барьеры), которые используют многолучевое невидимое ИК-излучение между приемником и передатчиком на расстоянии от 30 до 400 метров. При установке датчика охраны периметра такого типа, следует учитывать подверженность негативному влиянию атмосферных осадков, приводящему к нежелательным ложным сигналам тревоги. Открытая пересеченная местность предъявляет требования к уличным датчикам для охраны периметра – герметичность корпуса IP65, стойкость к перепадам температуры -50…+50 °С.

Кроме защиты от проникновения путем подкопа или перелаза через ограждения, требуется установка вибрационных датчиков, которые осуществляют контроль попыток разрушения защитных элементов ограждающей конструкции. При помощи подключенного трибоэлектрического чувствительного кабеля, датчик регистрирует на вибрации, удары и колебания на довольно протяженных участках (до 500 м). Возможна блокировка сварных панелей, сеток и козырьков с диаметром прутка 5 мм и более. В извещателях для охраны периметра реализуется защита от демонтажа, отключения электропитания, попыток маскирования и др.

Установка датчика охраны периметра сопровождается его калибровкой, регулировкой положения, подбором рабочей частоты, корректировкой зоны детекции и др. От правильно выполненной настройки системы охраны периметра зависит защищенность объекта и общая надежность системы.

Следует знать, что идеальных датчиков движения для охраны периметра не существует – каждый из видов имеет как достоинства, так и недостатки. Исходя из этого, лучшим решениям для Вас, будет обратиться к специалистам за консультацией и установкой охраны периметра на Вашем объекте.

Заказать установку охраны периметра

Мы являемся командой квалифицированных специалистов, которые готовы предоставить Вам полный спектр услуг включая проектирование, установку, настройку, обслуживание и ремонт систем периметральной охраны Вашего объекта. Наши офисы Вы сможете найти в таких городах как Москва, Санкт-Петербург (СПб), Новосибирск, Екатеринбург и Нижний Новгород. Также, по предварительной договоренности обследуем и проведем монтаж системы охраны в любом другом городе. Если у Вас остались какие-то вопросы или Вы готовы заказать установку охраны периметра, обязательно обращайтесь к нашим менеджерам по любому из контактных телефонов. Мы постараемся провести для Вас детальную консультацию, предоставить максимально эффективные решения поставленных задач и сделать Вам выгодное ценовое предложение. Помните, с охраны периметра начинается вся система безопасности Вашего объекта и от правильности выбора оборудования, его инсталляции и настройки, будет зависеть как Ваша безопасность, так и безопасность Вашего имущества.

Системы охраны периметров охранные системы сигнализации охрана периметра дома, участка, владений

Система охраны периметра всегда является первым техническим рубежом защиты объекта; надежность и эффективность этого рубежа очень важна для раннего обнаружения нарушителя. Для периметральных систем характерно разнообразие физических принципов, на которых базируется работа охранных датчиков, поэтому спектр выпускаемых охранных систем весьма широк. Принцип действия всех систем основан на том, что нарушитель, пересекающий периметр, создает возмущения определенных физических параметров среды, которые регистрируются специальными датчиками. Сигналы датчиков обрабатываются электронным блоком (анализатором или процессором), который формирует сигнал тревоги. Для разработок, появившихся в последние годы, можно отметить некоторые общие тенденции:

• Внедрение цифровых методов обработки сигналов датчиков позволяет создать «интеллектуальные» системы с такими функциями, как распознавание типовых сигналов вторжения, локализация нарушителя в пределах зоны охраны, дистанционная диагностика и настройка датчиков и др.
• Сетевые технологии все чаще используются для сбора и централизованной обработки сигналов сенсоров.
• Снижение энергопотребления датчиков позволяет создавать системы с автономным электропитанием, датчики которых приспособлены для скрытой установки на периметре.
• Миниатюрные радиопередатчики сигналов тревоги, интегрированные с охранными датчиками, служат основой для создания беспроводных систем охраны периметров.
• Много внимания уделяется разработке быстроразворачиваемых систем, часто используемых для охраны периметров временных полевых объектов.



Не имея возможности дать детальный обзор всех категорий современных периметральных систем охраны, мы попытаемся дать представление о характерных особенностях новых зарубежных систем и тенденциях их развития.



Радиолучевые системы.

Такие системы содержат приемник и передатчик СВЧ сигналов, которые формируют зону обнаружения в виде вытянутого эллипсоида. Длина отдельной зоны охраны определяется расстоянием между приемником и передатчиком, а поперечные размеры зоны варьируются от долей метра до нескольких метров. Принцип действия таких систем основан на анализе изменений параметров принимаемого сигнала, возникающих при появлении в зоне постороннего предмета.



Радиолучевые системы широко выпускаются в разных странах (Россия, США, Канада, Италия, Израиль и др.). Они работают на частотах от 2,4 до 26,5 ГГц и применяются как при установке вдоль оград, так и для охраны неогражденных территорий. Дальность действия двухпозиционных радиолучевых датчиков достигает 450 м. Примером современного радиолучевого датчика может служить система ERM0482X, выпущенная недавно итальянской фирмой CIAS (Рис. 1).



Новые датчики отличаются от своих «аналоговых» предшественников наличием встроенных систем цифровой обработки сигналов. Система позволяет не просто регистрировать появление посторонних объектов в зоне чувствительности, а сохранять в энергонезависимой памяти характерные образы, связанные с вторжением нарушителя (идущий, бегущий или ползущий человек). Сигналы на выходе приемного 6лока сравниваются с хранимыми в памяти типовыми образами и при совпадении с эталоном система генерирует сигнал тревоги Датчик отслеживает параметры окружающих условий и автоматически корректирует алгоритм обработки сигналов.





















Рис. 1. Радиолучевая система ERMO 482Х фирмы CIAS (Италия)



Программа настройки датчика ERM0482X позволяет сформировать чувствительную зону с сечением не в виде круга, а в виде вертикально ориентированного эллипса. Это позволяет отстраиваться от влияния деревьев, оград и других предметов, расположенных на краях чувствительной зоны. Во встроенной памяти системы ERM0482X хранятся 100 «аналоговых» событий (изменения уровня сигнала, температура воздуха, напряжение питания) и 256 «цифровых» событий (сигналы тревоги, изменения параметров системы и др.). Для дистанционной диагностики и настройки датчиков с помощью компьютера и специальной программы MWATEST используется интерфейс RS485. Однопозиционные радиолучевые датчики, объединяющие в одном корпусе передатчик и приемник, часто используются для охраны участков периметра небольшой протяженности. Американская компания Perimeter Products, Inc. выпускает так называемые Тактические Микроволновые Портативные Сенсоры (Tactical Microwave Portable Sensors) серии TMPS-21000. Все варианты электронных блоков системы выполнены в идентичных корпусах (Рис. 2), но с различной ориентацией антенн и, соответственно, различными конфигурациями чувствительной зоны.



Датчик работает на частотах 5,725…5,850 ГГц (50 частот модуляции). Система обработки сигналов позволяет задавать ширину чувствительной зоны (5 дискретных значений) и скорость нарушителя (от 0,1 до 112 км/час). Специальная программа ограничения длины чувствительной зоны (Range-Cut-Off) позволяет исключить влияние предметов, находящихся вне зоны охраны. Подключение датчиков серии TMPS-21000 к управляющему компьютеру осуществляется по радиоканалу с помощью встроенного передатчика сигналов тревоги.













Рис . 2. СВЧ датчик серии TMPS-21000 фирмы Perimeter Products, Inc. (США)





Радиоволновые системы.

Чувствительным элементом такой системы является два или несколько расположенных параллельно проводников (кабелей), к которым подключены передатчик и приемник радиосигналов. Вокруг проводящей такой открытой антенны образуется объемная чувствительная зона, поперечное сечение которой зависит от взаимного расположения проводников. При появлении человека в зоне чувствительности сигнал на выходе приемника изменяется, и система генерирует сигнал тревоги. В конце 1990-х годов канадская компания Senstar-Stellar выпустила систему Perimitrax, в которой в качестве активных кабелей используются специально разработанные коаксиальные кабели с продольными зазорами во внешних оплетках. Отличительная черта кабелей состоит в том, что ширина зазора оплетки увеличивается по мере удаления от приемо-передающего блока. Этим достигается однородность чувствительности вдоль всей зоны охраны (длина зоны до 200 м). Датчики системы Perimitrax выпускаются в двух вариантах. В первом варианте сенсор представляет собой пару из коаксиальных кабелей, конструктивно объединенных в общей защитной оболочке с внешним сечением 8,5×15 мм. Во втором варианте сенсор состоит из пары отдельных кабелей, располагаемых на расстоянии 2 м друг от друга. Излучатели и приемники системы работают на двух фиксированных частотах — 40,675 и 40,685 МГц. По заявлениям изготовителей, система обеспечивает 99%-ную вероятность обнаружения нарушителя массой более 34 кг.



С 1996 г. английская компания Geoquip выпускает радиоволновую систему RAFID. Два параллельных коаксиальных кабеля выполняют роль передающей и приемной антенн. Медная оплетка кабелей имеет регулярные отверстия, обеспечивающие излучение и прием электромагнитного поля. Система RAPID устанавливается на жестких оградах (бетон, кирпич, дерево) или непосредственно в грунте. Для обработки сигналов применен цифровой процессор, обрабатывающий сигналы изменений амплитуды и фазы принимаемого сигнала. Выбор алгоритмов обработки позволяет гибко настраивать систему в зависимости окружающих условий и выбранного критерия срабатывания (приближение человека к стене, движение вдоль стены, перелезание через стену и т. п.).



В 2003 г. компания Geoquip объявила о выпуске «быстроразворачиваемый» версии радиоволновой системы, получившей название RAFID-RDS. Новая система предназначена для охраны временных объектов и применяется в основном для военных целей. Сенсорные кабели укладываются непосредственно на грунт; электронные блоки системы снабжены специальными разъемами и могут быть дополнены радиоканальной аппаратурой передачи сигналов тревоги. Итальянская компания GPS Standard в 2002 г. объявила о выпуске радиоволновой системы RFC, предназначенной для скрытой установки под землей (Рис. 3). Современные методы обработки сигналов позволяют обнаруживать и классифицировать различные объекты (человек, автомобиль, собака и т.п.), которые находятся на линии охраны или пересекают ее.













Рис. 3. Электронный блок и сенсорные кабели радиоволновой системы RFC фирмы GPS Standard (Италия)





Системы с волоконно-оптическими кабелями.

Волоконно-оптические кабели, используемые обычно для передачи информации, можно использовать и в качестве датчиков для периметральных охранных систем. Деформация оптического кабеля, прикрепленного к эластичной ограде, изменяет его оптические параметры (показатель преломления и др.) и, как следствие, характеристики прошедшего через волокно излучения.



В 2000 г. канадская компания Senstar-SteUar выпустила волоконно-оптическую охранную систему IntelliFIBER. Сенсорный кабель содержит две оптических жилы в защитной оболочке; сенсор крепится непосредственно к ограде (Рис. 4). В качестве процессора в системе использован электронный блок ранее разработанной системы Intelli-Flex, дополненный интерфейсами для подключения оптического кабеля. Максимальная протяженность одной зоны охраны с волоконно-оптическим сенсором составляет 2 км.



Аналогичное по назначению оборудование выпускают английская компания Remsdaq (система SabreFonic), израильская фирма TRANS Security Systems and Technology (система F-7000-FODS) и др. Одним из применений волоконно-оптических систем является защита подводных рубежей — границ акваторий, морских буровых установок и т.п. Датчики таких систем выполняют в виде ячеистых сеток из оптических кабелей (системы Aquamesh фирмы Remsdaq, F-8000-Marinet фирмы TSS и др.). По всей сети распространяется импульсное ИК излучение. Системы выдают сигнал тревоги при натяжении или при обрыве волокна в любой из ячеек сети.





Рис. 4. Волоконно-оптический датчик системы IntelliFIBER на сетчатой ограде



Американская компания Fiber SenSys inc. выпускает несколько волоконно-оптических периметральных систем серии Fiber Defender. Модель FD-205 предназначена как для охраны оград и стен, так и для подземной установки. В последнем случае система регистрирует человека, идущего по поверхности специально подготовленного грунта. Максимальная протяженность одной зоны охраны составляет 2000 м. Система использует цифровую обработку сигналов сенсоров; процессор системы (Рис. 5) позволяет автоматически адаптировать параметры системы в зависимости от шумов ограды, создаваемых ветром, а также отстраиваться от шумов идущего рядом транспорта.



Процессоры монтируются на ограде. До 127-ми процессоров можно включить в единую систему с помощью одного коммуникационного волоконного кабеля.



Система FD-208 предназначена для объектов с неблагоприятными условиями для работы электронной аппаратуры (электромагнитные помехи, агрессивные среды и т.п.). Все процессоры устанавливаются в стойке на посту охраны, который может быть удален от периметра на расстояние до 10 км.

















Рис. 5. Процессор системы FD-205 с волоконно-оптическими кабелями (фирма Fiber SenSys Inc., США)



Все периметральные волоконно-оптические охранные системы характеризуются невосприимчивостью сенсорных кабелей к электромагнитным и радиочастотным помехам. Они показывают достаточно высокую эффективность главным образом на легких сетчатых оградах, подвергающихся значительным деформациям при попытках их преодоления. На более тяжелых оградах требуется применение более чувствительных сенсорных кабелей, регистрирующих достаточно слабые вибрации среды.



Вибрационно-чувствительные системы с сенсорными кабелями

В начале 1970-х годов канадская компания Stellar выпустила систему Е-4 с коаксиальным вибрацибнно-чувствительным кабелем, работающим на трибоэлектрическом эффекте. При деформациях такого кабеля в диэлектрике, расположенном между центральным проводником и проводящей оплеткой, возникает электризация, регистрируемая как разность потенциалов между проводниками кабеля. С 1995 г. фирма Senstar-Stellar выпускает комплекс Intelli-Flex с цифровым процессором сигналов. Сенсорный кабель устанавливается на сетчатые или легкие решетчатые ограды и регистрирует попытки перелезть через ограду, перекусить ее ячейки или приподнять сетку. Двухзонный процессор позволяет защитить периметр протяженностью до 2х300 м. С 1998г. процессоры системы Intelli-Flex выпускаются также в сетевой версии, что позволяет организовывать многозонные системы охраны с передачей сигналов тревоги по общему кольцевому кабелю (интерфейс RS-485).



Комплексы с коаксиальными виброчувствительными кабелями трибоэлектрического типа выпускаются и другими зарубежными фирмами: системы серии Flexiguard (Advanced Perimeter Systems, Великобритания), системы CPS и WPS (GPS Standard, Италия), системы FenceSecure и WallSecure (Harper Chalice, Великобритания), система Copperhead фирмы Fiber SenSys Inc. (США) и др. К наиболее совершенным виброчувствительным распределенным сенсорам относятся специальные электромагнитные микрофонные кабели. Для таких сенсоров характерно высокое отношение сигнал/шум, обусловленное низкоомной природой датчика. Электромагнитные сенсорные кабели впервые были выпущены в 1984 г. английской компанией Geoquip для системы Guardwire. В 1996 г. фирма Geoquip разработала более совершенный электромагнитный микрофонньй кабель серии Defensor, предназначенный как для легких, так и для тяжелых металлических оград. Сенсорный кабель (Рис. 6) содержит два подвижных проводника, расположенных между протяженными полимерными магнитами.







Рис. 6. Структура сенсорного кабеля системы Defensor фирмы Geoquip



При вибрации кабеля проводники перемещаются в зазорах между магнитами и в них возникает электрическое напряжение, обрабатываемое анализатором. Для минимизации внешних наводок проводники сформированы в виде витой пары. Анализатор системы Defensor выполняет двухканальную обработку сигналов, необходимую для регистрации перелезания через ограду или ее разрушения.



В последние годы наблюдается тенденция к созданию вибрационно-чувствительных систем с централизованной архитектурой. На ограде монтируется только сенсорный кабель, все электронные блоки обработки сосредоточены на посту охраны. Одно из преимуществ такой системы — возможность централизованной обработки сигналов с компенсацией шумов методом сравнения фоновых сигналов от двух соседних зон охраны. Кроме того, при такой архитектуре системы на периметре объекта отсутствуют активные электронные элементы и источники питания, что снижает опасность повреждения оборудования. Примером централизованной виброчувствительной системы является комплекс CentrAlert фирмы Geoquip. Модульная конструкция блоков цифровой обработки позволяет расширять систему до 512-ти зон, оптимизируя конфигурацию под конкретный объект. Ограничением систем с централизованной архитектурой является максимальное расстояние, на которое можно передавать сигналы сенсора. Это расстояние определяется потерями в соединительных кабелях. Так, в системе CentrAlert, использующей микрофонные кабели серии Defensor, максимальная длина соединительного кабеля составляет примерно 2,5 км.



Одной из актуальных проблем в области периметральных систем с виброчувствительными кабелями является проблема локализации вторжения в пределах зоны охраны. Обычно протяженность отдельной зоны составляет несколько сот метров, и определение места вторжения с точностью до 10-30 метров существенно повысило бы возможность оперативного задержания нарушителя. Одним из примеров решения такой задачи является система Intrepid фирмы Sowthwest Microwave (США). Экранированный сенсорный кабель с парой подвижных проводников представляет собой двухпроводную линию, в которой при деформациях возникает нестационарная неоднородность. Посылаемый в двухпроводную линию зондирующий электрический импульс отражается от этой неоднородности, а время задержки регистрируется анализатором, позволяющим локализовать вторжение с точностью до 3 метров.



Австралийская компания Future Fibre Technologies (FFT) недавно сообщила о создании волоконно-оптической системы Secure Fence, которая позволяет определить место вторжения с точностью с точностью ± 50 м при длине сенсора 40-60 км. Интересно, что модификация этой системы, названная Secure Pipe, предназначена для защиты нефтепроводов от несанкционированных врезок с целью хищения нефтепродуктов. Зондирующие лазерные импульсы пропускаются через оптическое волокно, прикрепленное к нефтепроводу. Подробный анализ отраженных импульсов дает информацию о попытках повреждения трубы и позволяет определить место вторжения с точностью ± 150 м.



Активные лучевые ИК-датчики

Лучевые инфракрасные системы обычно состоят из передатчика и приемника, располагаемых в зоне взаимной видимости. Такой датчик формирует сигнал тревоги при прерывании луча, попадающего на фотоприемный блок. Отличительная особенность активных лучевых систем — возможность создания очень узкой зоны обнаружения. Для повышения устойчивости и надежности датчики делают многолучевыми (обычно используют 2 или 4 независимых луча).



Практически все современные зарубежные ИК-лучевые охранные приборы объединяют в общем корпусе двухлучевую или четырехлучевую систему. На российском рынке широко представлены ИК-лучевые датчики фирм С&К, Visonic, Optex, Alarmcom и др.



На Рис. 7 показаны блоки двухлучевого ИК-датчика серии АХ фирмы Optex (Япония). Блоки выполнены в корпусах из ударопрочного пластика, прозрачного для ИК излучения. Чувствительность датчика изменяется регулятором допустимого времени перекрытия лучей. Он позволяет изменять время срабатывания от 500 мс (медленно идущий человек) до 50 мс (очень быстро бегущий человек). Двухлучевые датчики позволяют перекрывать зону высотой 10-20 см и применяются в основном для организации сигнальных барьеров вдоль прямолинейных участков стен или крыш. Для организации барьеров высотой более 0,5 м применяют многолучевые ИК датчики.







Рис. 7. Двухлучевой ИК-датчик серии АХ фирмы Optex (Японии)



Фирма Radiovisor (Великобритания) выпускает многолучевые ИК датчики серии Perimbar, монтируемые на грунте или на стене. Система синхронизации Synclink позволяет создать многолучевой барьер без межлучевой интерференции. Высота собираемых из модулей датчиков варьируется от полуметра до нескольких метров. Внутри объемного металлического каркаса, под акриловыми фильтрами, непрозрачными для видимого света, располагаются приемники и передатчики ИК излучения, нагреватели, термостат, а также блоки питания, контроля и синхронизации. Жесткая конструкция стоек Perimbar позволяет использовать их как опоры для уличных светильников (Рис. 8) и тем самым сделать датчики практически незаметными. Датчики работают на длине волны 0,88 мкм и обеспечивают дальность действия не менее 150 метров.



Примером современной «интеллектуальной» многолучевой ИК системы являются датчики серии Rayonet английской фирмы Integrated Design Ltd. В стойке высотой 1,8 м (Рис. 9) располагаются 8 или 12 оптических модулей (модели Rayonet 1000 и Rayonet 2000 соответственно), что позволяет перекрыть каждую зону охраны 4-мя или 6-ю лучами.







Рис. 8. Многолучевой ИК-датчик Perimbar английской фирмы Radiovisor



Примером современной «интеллектуальной» многолучевой ИК системы являются датчики серии Rayonet английской фирмы Integrated Design Ltd. В стойке высотой 1,8 м (Рис. 9) располагаются 8 или 12 оптических модулей (модели Rayonet 1000 и Rayonet 2000 соответственно), что позволяет перекрыть каждую зону охраны 4-мя или 6-ю лучами.



Сигналы всех приемных модулей обрабатываются встроенным в стойку микропроцессором. Параллельный анализ сигналов перекрытия лучей на каждом из приемных модулей позволяет определить сигналы, характерные для различных типов вторжения (ползущий, идущий или бегущий человек), а также соответствующие геометрические параметры нарушителя (размер, форма, скорость движения). Микропроцессор хранит типовые сигналы в памяти, позволяя выделить сигнал реального вторжения на фоне помех (птицы, животные, падающие листья и т.п.). Коммуникационный порт RS485 позволяет подключить каждую стойку к управляющему компьютеру, с помощью которого проводится сбор сигналов тревоги, «обучение», а также диагностика и настройка датчиков.



Пассивные ПК-датчики

Такие «однопозиционные» системы представляют собой пассивные ИК-детекторы, которые регистрируют тепловое излучение в диапазоне длин волн примерно от 8 до 14 мкм. Уличные ИК-датчики для охраны периметров отличаются высокой помехозащищенностью к внешним воздействиям (электромагнитные поля, солнечное излучение, осадки, перепады температур и т. п.).



В качестве примера на Рис. 10 показаны пассивные ИК-датчики серии ARK9130 фирмы Arkonia (Англия), предназначенные для эксплуатации в сложных атмосферных условиях. Датчики выполнены в жестких металлических корпусах, герметизированных по нормам IP67. Пироприемники датчиков серии ARK9130 содержат чувствительные элементы из танталата лития. Прецизионные линзы выполнены не из полимера, обычного для большинства пассивных ИК-датчиков, а из германия. Верхний из показанных на Рис. 10 датчиков позволяет обнаружить человека на расстоянии не менее 100 м; нижний, с дальностью действия 15 м, предназначен для перекрытия «мертвой зоны» верхнего датчика. Приборы серии ARK9130 разработаны в соответствии с требованиями министерства обороны Великобритании и используются, в частности, для охраны временных стоянок авиационной техники.



Датчики серии ARK9130 отличаются очень низким энергопотреблением (140 мкА при напряжении 5…1б В). Это позволяет объединить датчик с портативным радиопередатчиком сигналов тревоги и использовать его в качестве беспроводного охранного прибора, который можно при необходимости эффективно замаскировать. Специфическая особенность датчика — возможность определения направления движения нарушителя с помощью дифференциальной схемы пиропримника. Дифференциальный приемник позволяет также реализовать функцию компенсации помех от дождя, града, тумана и других неблагоприятных внешних воздействий.



Датчики серии ARK9130 выпускаются в двух модификациях -с релейными выходами и с интерфейсом RS485 В обеих версиях датчики позволяют осуществлять просмотр последних 10-ти тревожных событий, проводить тестирование, а также дистанционную регулировку чувствительности. Пассивные ИК-датчики для охраны периметров выпускают и другие зарубежные компании: Southwest Microwave (США), ALamcom (Швейцария) и др. Для всех наиболее совершенных моделей характерны автоматическая настройка параметров, встроенный нагреватель, блоки цифровой памяти, интерфейс RS485 и другие опции.



Автономные и быстроразворачиваемые системы

В последние годы заметный интерес проявляется к автономным охранным системам, которые можно оперативно развернуть в полевых условиях. Для таких систем в ряде случаев используют беспроводные датчики с автономным питанием. Американская фирма Southwest Microwave выпускает быстроразворачиваемую систему РАС 300В, использующую двухпозиционные радиолучевые датчики. Сменные антенны обеспечивают выбор оптимальных геометрических параметров чувствительной зоны. Выбор частоты модуляции передатчиков позволяет устранить межзонные помехи. Система питается от аккумуляторных батарей, которых хватает на 190 часов работы. Для передачи сигналов тревоги используется радиопередатчик, подключаемый к выходу приемного блока комплекта.



Английская компания Racal Defence выпускает быстроразворачиваемый охранный комплекс Classic 2000, использующий автономные датчики различных типов (геофонные, пассивные ИК, магнитометрические, пьезоэлектрические и др.). Каждый датчик снабжен встроенным источником питания и объединен с миниатюрным радиопередатчиком сигналов тревоги. Приемная станция контролирует до 99 датчиков.



Фирма Sensor Electronics (Великобритания) выпускает различные быстроразворачиваемые периметральные системы с пассивными ИК-датчиками. На Рис. 11 показана одна из таких систем — портативный комплекс AutoGuard. Система содержит в своем составе от 8-ми до 24-х беспроводных ИК-датчиков и переносную 8-зонную контрольную панель с универсальным питанием. Каждый датчик обеспечивает зону чувствительности длиной 30 м, т.о. комплект с 24-мя датчиками позволяет защитить периметр протяженностью до 720 м. В корпусе каждого датчика установлен радиопередатчик сигналов тревоги с радиусом действия не менее 300 м. Встроенная в датчик литиевая батарея обеспечивает работу датчика в течение нескольких лет.



Заключение



Всем ясно, что периметральная охранная система должна быть надежной, экономичной, помехозащищенной и малозаметной. Специфика российских условий эксплуатации накладывает дополнительные требования, связанные с колебаниями температуры, сильными ветрами, снегопадами и метелями, градом и т.п. Если учитывать также и экономические ограничения отечественных заказчиков, то выбор периметральной системы часто становится весьма непростым делом.



Очевидно, что из множества современных периметральных охранных систем невозможно выделить одну, которая была бы универсальной и наилучшей со всех точек зрения. При выборе и проектировании системы охраны необходимо учитывать множество факторов — рельеф местности, топографию объекта, конструкцию и материал ограды, окружающие условия, индустриальные помехи, организацию службы охраны и др. Поэтому системные интеграторы должны хорошо ориентироваться в имеющемся разнообразии выпускаемых систем, учитывать их особенности и специфику применения.

Домашние системы охраны периметра | Laser Motion Sensor Alarm

Narrow By

37 Products

$1,793.95$0.00

Product Type

• Access Control
• Accessories
• Alerts
• Beam
• Brackets

Compatibility

• Inovonics (902- 928 МГц)
• Универсальный

Производитель

• Optex
• Seco-Larm
• Speco Tech
• USP

Product Line

• Enforcer
• SL Series
• iSeries

Installation

• Ground Mount
• Indoor
• Outdoor
• Plug-In
• Pole Mount

Размер

• 350 футов.
• 650 футов.
• Стандартный

Создайте невидимый, необнаруживаемый защитный барьер вокруг вашего дома, установив любой тип датчиков периметра и оповещения о входе. Датчики периметра используют инфракрасные (IR), пассивные инфракрасные (PIR) или датчики обнаружения света для наблюдения за окружающей собственностью. Когда эти датчики обнаруживают движение, они могут отправлять уведомления в вашу сигнализацию или систему безопасности, чтобы вы сразу знали, когда кто-то приближается. Спрячьте их среди растений или разместите на открытом воздухе, чтобы отпугнуть злоумышленников.

Seco-Larm Replacement Cover for E-960 Series Twin Photobeam Detectors

SEE960ACCCVR

Add to compare

$23.95

Seco-Larm Enforcer Long Range Barrier Sensor, 190′

SEE96798B190Q

Add to compare

$826.04

Терминал теплового скрининга и распознавания лиц Speco

SPO2TML

Добавить к сравнению

1 793,95 $

Напольная подставка Speco для O2TML

SPTMLFLR

Add to compare

$303. 95

Optex Quad Beam Photoelectric Detector

OPSLx50QN

Add to compare

$398.61 to $461.11

Seco-Larm Enforcer Microwave RTE Motion Sensor

SESDR400BQ

Add to compare

$56.39

Seco-Larm Enforcer 1-Room Occupancy Monitor Kit

SERMR100KB1Q

Добавить к сравнению

68,06 $

USP Герметичный мат

US90X

Добавить в сравнение

$ 60,65 до 285,95

Seco-Larm Enforcer Sensor »

SEE96608B25

Добавить к сравнению

159,72 $

Многочастотный однолучевой фотолучевой датчик Seco-Larm Enforcer, 50 футов.

SEE964S50TB

Добавить к сравнению

24,31 $

Seco-Larm Enforcer Quad Photobeam Detectors

SEA964QXXXQ

Добавить в сравнение

$ 304,79 до 347,92

Seco-Larm Sectorcer Sensor Датчики штор Larm Enforcer, 4 луча, 22,5″

SEE96224xx

Добавить к сравнению

87,50 $

Двойной фотолучевой детектор Seco-Larm Enforcer

SEE960Dx0x0Q0082 Добавить в сравнение

$ 81,25 до 136,95 долл. США

Seco-Larm Enforcer Offerce Sensor с круглым отражателем, 45 ‘

SEE936S45RRGQ

ADD в Comprese

$ 69,10

442 Add в Comprese

$ 69.10 9007

442. SEE931S50RRLQ

Добавить к сравнению

167,95 $

Датчик отражающего луча Seco-Larm Enforcer с квадратным отражателем, 35′

SEE931S35RRQ

Добавить к сравнению 59,9040 $

0007

Seco-Larm Enforcer Door Entry Alert With Chime

SEE931CS22RRCQ

Add to compare

$55.90

Seco-Larm Enforcer Wireless Door Entry Alert With Chime

SEE931CS22RFCQ

Add to compare

$103.54

Seco-Larm

Добавить к сравнению

26,04 $

Seco-Larm Enforcer Беспроводное оповещение о входе в дверь Динамик/звонок

SEE931ACCSFQ

Добавить в сравнение

$ 61,25

Seco-Larm Enforcer Round Effeructor, 3 «DIDA

SEA931ACCRC1Q

Добавить в Compare

$ 12,95

9008

ADD COMPARE

$ 12,95

9008

. Добавить к сравнению

Спросите нас о совете

Нужна помощь в поиске подходящего продукта для домашней безопасности? Home Controls предлагает бесплатную поддержку, чтобы помочь вам с советами по продукту и дизайну системы. Мы можем помочь вам найти продукты, отвечающие вашим потребностям.

Позвоните нам по телефону 858-693-8887 (с 7:00 до 17:00 по тихоокеанскому времени, с понедельника по пятницу)

Jex Electronics LLC > Системы сигнализации и запасные части > Полностью наружный ИК-датчик прерывания луча Беспроводная система охранной сигнализации по периметру на солнечной энергии

Доступная и универсальная система безопасности

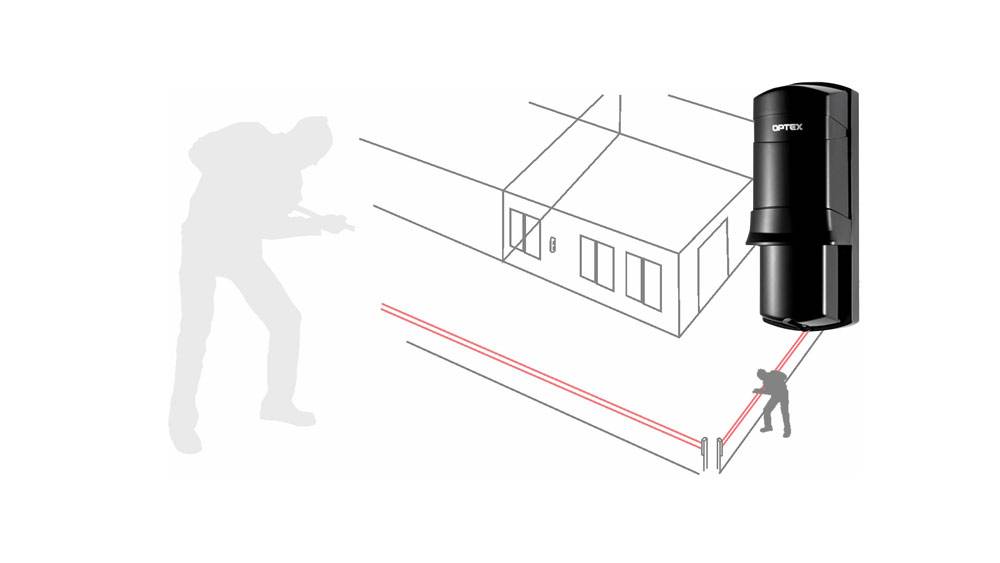

Система работает путем установки балок по периметру (можно добавить дополнительные наборы) в месте, которое необходимо защитить. Лучи могут находиться на расстоянии до 100 ярдов друг от друга. Питание от солнечной батареи Установите наружный приемник на внешнюю стену (провода не требуются). До 800 ярдов от лучей обнаружения. Когда транспортное средство или человек проходит через лучи, приемник издает звуковой сигнал или звуковой сигнал и мигает в зависимости от ваших настроек.

Беспроводной лучевой детектор на солнечной энергии:

Размер детектора: 340 (В) X 123 (Ш) X 45 (Г) мм В солнечных панелях (вход постоянного тока на задней панели для дополнительных опций зарядки, таких как дополнительные солнечные панели)
Множественные лучи обнаружения: (предотвращает ложные тревоги от мелких животных и движущегося мусора)
Диапазон обнаружения: 100 ярдов между детекторами (прямая видимость)
Беспроводной диапазон До приемника: впечатляющие 800 ярдов (прямая видимость)
Качественная конструкция
Способы монтажа: Поставляется с кронштейнами для крепления к стене и столбу
Контрольный свет: (для простоты установки фактические лучи детектора невидимы невооруженным глазом)
Частота: 433 МГц
Степень защиты IP: IP66
Расстояние между лучами обнаружения: 60 мм

Беспроводной многофункциональный приемник:

Выбор между будильником или звуковым сигналом
Можно использовать пульт дистанционного управления для постановки на охрану, снятия с охраны, экстренной тревоги и отмены тревоги.
Должен быть установлен в месте, на которое попадают прямые солнечные лучи
Размер приемника: 280 (Ш) X 160 (В) X 74 (Г) мм
Рабочее напряжение: 6 В
Тип батареи: Батарея LiFePO4
Емкость батареи: 3000 мАч
Статический рабочий ток: 2 мА
Температура рабочей среды: -30°C ƒ~70°ƒ
Громкость сигнала тревоги: 90 дБ
Световой поток светодиодов яркого света: 70 лм каждый
Максимальное количество лучей на канал: 32
Частота: 433 МГц
Рабочий диапазон беспроводной связи: 800 ярдов (линия прямой видимости, в зависимости от детекторов) используются)

Простота установки:

Отсутствие силовой проводки, необходимой для детекторов периметра, означает, что вы можете размещать их в труднодоступных местах, где может быть трудно получить питание. Лучи по периметру должны быть установлены лицом друг к другу, их очень легко установить, так как они имеют встроенный красный световой индикатор (для облегчения выравнивания более короткой длины), который загорается на некоторое время после включения лучей, через некоторое время этот свет автоматически отключит добавление к вашей безопасности.
