Лазерный тахометр на ардуино. Лазерный тахометр на Arduino: принцип работы, схема и сборка своими руками

Основные функции кода:

• Инициализация дисплея и пинов
• Подсчет импульсов с фотодатчика
• Вычисление RPM каждую секунду
• Вывод результата на LCD дисплей

Для точной настройки может потребоваться калибровка под конкретный фотодатчик и условия измерения.

Сборка и настройка лазерного тахометра

Процесс сборки лазерного тахометра на Arduino включает следующие этапы:

1. Монтаж компонентов на макетной плате согласно схеме
2. Подключение проводов к соответствующим пинам Arduino
3. Загрузка скетча в Arduino через IDE
4. Установка платы и компонентов в корпус
5. Калибровка тахометра на известной скорости вращения

При сборке важно обеспечить надежную фиксацию лазерного модуля и фотодатчика. Для точных измерений необходимо минимизировать вибрации корпуса.

Калибровку можно выполнить, измеряя скорость вращения вентилятора с известными оборотами. При необходимости корректируются коэффициенты в коде Arduino.

Преимущества самодельного лазерного тахометра

Изготовление лазерного тахометра на базе Arduino имеет ряд преимуществ:

• Низкая стоимость по сравнению с готовыми приборами
• Возможность модификации и добавления новых функций
• Понимание принципов работы устройства
• Получение практических навыков программирования и электроники
• Удобство ремонта и замены компонентов

Самодельный тахометр может уступать промышленным образцам в точности, но вполне подходит для большинства любительских применений.

Области применения лазерного тахометра на Arduino

Самодельный лазерный тахометр на Arduino может использоваться в различных областях:

• Измерение скорости вращения моделей самолетов и автомобилей
• Настройка оборотов электродвигателей
• Контроль скорости вращения шпинделей станков
• Измерение частоты вращения турбин и генераторов
• Диагностика автомобильных двигателей
• Научные и учебные эксперименты

Благодаря бесконтактному принципу измерения, тахометр позволяет безопасно определять обороты даже высокоскоростных механизмов.

Возможные улучшения конструкции тахометра

Базовую конструкцию лазерного тахометра на Arduino можно улучшить следующими способами:

• Добавление возможности сохранения результатов измерений
• Реализация беспроводной передачи данных через Bluetooth или Wi-Fi
• Использование более мощного микроконтроллера для повышения точности
• Добавление графического дисплея для визуализации измерений
• Интеграция с мобильным приложением для удобства использования

Открытая архитектура Arduino позволяет постоянно совершенствовать устройство, добавляя новый функционал под конкретные задачи.

Стробоскопический и лазерный тахометр

Подключиться к YouTube? youtu.be/iq6Xiums05o Подключиться к YouTube? youtu.be/sHfTNef5M2k Подключиться к YouTube? youtu.be/v7TziWSzttc Подключиться к YouTube? youtu.be/fgX_11BkIZA Подключиться к YouTube? youtu.be/CKFTMQrG704 Подключиться к YouTube? youtu.be/jgwp244xDPo Подключиться к YouTube? youtu.be/y21KECPmLg8 Подключиться к YouTube? youtu.be/DZJjka0GdSo Подключиться к YouTube? youtu.be/cVud2aawjQU Когда частота мерцания света совпадает с частотой вращения какого-нибудь объекта, например вентилятора, вращающийся вентилятор может казаться неподвижным. Изменяя частоту мерцания света можно определились скорость вращения. (en.wikipedia.org/wiki/Strobo…) Кнопками управления частотой мерцания света можно легко и быстро установить любую частоту мерцания с точностью 0.01Hz (1 об/мин): • до 1000Hz (60000 об/мин) для подключенного фонарика (см. видео на YouTube). • до 100Hz (6000 об/мин) для вспышки iPhone с iOS • до 40Hz (2500 об/мин) для вспышки iPhone с iOS 9+. ЕСЛИ СКОРОСТЬ ВРАЩЕНИЯ БОЛЬШЕ ПРЕДЕЛА ИЗМЕРЕНИЯ, ТО ЕЁ ВСЕ РАВНО МОЖНО ОПРЕДЕЛИТЬ СДЕЛАВ ИЗМЕРЕНИЯ ПРИ ДОСТУПНОЙ ЧАСТОТЕ МЕРЦАНИЯ, И ЗАТЕМ СДЕЛАВ ПРОСТОЙ РАСЧЕТ. Для изменения частоты мерцания света можно просто нажать и держать кнопку. Частота мерцания может отображаться либо в Hz либо в RPM (об/мин). Наблюдаемая картина будет отчетливее при слабом внешнем освещении. При долгой работе, в случае перегрева, вспышка iPhone автоматически отключается. Подключение фонарика Следуйте следующим рекомендациям: • Выберите светодиодный фонарик с маленьким напряжением источника питания (4.5-6В). • Если Вы паяете плохо, посмотрите следующее видео. • Не используйте алюминиевую фольгу т.к. к ней трудно припаять провод. • Если что-то непонятно, обязательно пишите на email. Чтобы подключить мощный фонарик нужно использовать более сложную схему. Однако схема все равно достаточно простая для новичка. Главное выбрать фонарик с фокусирующей линзой (зумом). На видео первый фонарик имеет 2000 люмен (по словам продавца), а второй 1000 люмен. Оба фонарика имеют несколько режимов свечения (полная мощность, не полная мощность, мигания с разной частотой). Переключение между режимами происходит при быстром выключении и включении. Поэтому, чтобы в процессе работы стробоскопа не было переключения режимов, используется сопротивление замыкающее цепь фонарика. Перед использованием стробоскопа нужно выбрать режим полной мощности, размыкая цепь фонарика, как это делается на видео. Для выбора режима важно запомнить последовательность включения режимов. Технические характеристики: • Диапазон измерения от 0.3 Hz (18 RPM) до 1000 Hz (60 000 RPM). • Шаг 0.01-0.0001 Hz (1-0.01 RPM) . • Интервал обновления 1 сек. • Требуемая мощность лазера 5 мВт. Следуйте следующим рекомендациям: • ОБЯЗАТЕЛЬНО НУЖНО СОЕДИНИТЬ ДЕТАЛИ ПАЙКОЙ, иначе будет много шума. • Если Вы паяете плохо, посмотрите следующее видео. • Если что-то непонятно, обязательно пишите на email. Не покупайте лазерную указку с маленькими батарейками (таблетками), т. к. «разоритесь» на покупке батареек. Этот тахометр основан на измерении магнитного поля от вращающегося магнита. Магнитное поле измеряется магнетометром iPhone. Магнитный тахометр больше всего подходит для измерения маленькой скорости вращения (от 6 об/мин). Им можно измерять и среднюю скорость вращения (до 2700 об/мин), однако при этом возможно отрывание магнита и сильная вибрация от смещения центра тяжести. Технические характеристики: • Диапазон измерения от 0.1 Hz (6 RPM) до 45 Hz (2700 RPM). • Шаг 0.2-2 %. • Интервал обновления 2-5 сек. Правила использования: 1. Магнит должен быть закреплен так чтобы один из полюсов был направлен на iPhone когда магнит находится ближе всего к iPhone. 2. iPhone должен лежать неподвижно. 3. Если скорость вращения большая, то нужно обязательно использовать защитные очки и защитить iPhone от оторвавшегося магнита. 4. Сильное магнитное поле от прикрепленного магнита может влиять на скорость вращения электрических двигателей. 5. Электродвигатели создают изменяющееся магнитное поле, поэтому прикрепленный магнит должен быть достаточно сильным чтобы создать магнитное поле большее чем от электродвигателя. 6. Результат будет лучше если iPhone положить перпендикулярно вращающемуся магниту. 7. Лучше использовать неодимовые магниты, потому что они создают большое магнитное поле имея маленькие размеры. Но нужно помнить, что сильное магнитное поле влияет на электродвигатели и при вращении может генерировать электрический ток в проводниках. Максимально допустимый размер неодимового магнита около 1х0.5х0.5 см. 8. Чувствительность магнитометра у разных моделей iPhone сильно различается. Поэтому некоторые модели могут пытаться измерять фоновое магнитное поле. 9. Если что-то непонятно, обязательно пишите на email. Для определения скорости вращения (например, для определения скорости вращения вентилятора), должна быть видна плоскость перпендикулярная оси вращения, и на этой плоскости должна быть только одна метка. Например такая: Измерения нужно начинать с самой большой частоты, которая возможна для исследуемого вентилятора. Нажав и удерживая кнопку, уменьшайте частоту мерцания света. Наблюдаемая картина будет меняться. Например если реальная скорость вращения вентилятора 1100 об/мин, и Вы начнете измерения с частоты мерцания соответствующей 4400 об/мин, то по ходу уменьшения частоты мерцания, будут появляться следующие неподвижные изображения: Четыре или три метки можно увидеть и при других частотах мерцания вспышки, например три неподвижные метки можно увидеть при частоте мерцания 1650 всп. /мин (реальные обороты умноженные на 1,5), четыре метки при частоте 1466 всп./мин (реальные обороты умноженные на 1,333), пять меток при частоте 1375 всп./мин (реальные обороты умноженные на 1,25). Неправильный вывод можно сделать и при попытке определить обороты увеличивая частоту мерцания вспышки. Например при частоте мерцания 367 всп./мин (реальные обороты деленные на 3) видна одна метка: Эта частота может ввести в заблуждение, т.к. после её умножения или деления на 2, будет получаться такая же картина как и при правильной частоте (в данном случае при частоте мерцания соответствующей 1100 об/мин). Поэтому нельзя начинать с маленькой частоты мерцания затем увеличивая её. Определив скорость вращения, можно сохранить результат, сделав фото с написанным на нем результатом измерения. Расчет скорости вращения если она больше предела измерения Когда скорость вращения больше предела измерения, её можно рассчитать используя простую формулу. Например, реальная скорость вращения 11000 об/мин. При уменьшении частоты мерцания света с 6000 об/мин, нужно определить первую частоту при которой будет наблюдаться одна неподвижная метка: Это будет при частоте 5500 RPM (F1). При дальнейшем уменьшении частоты, следующая частота при которой будет наблюдаться одна неподвижная метка будет при 3667 RPM (F2). И следующая при 2750 RPM (F3). Расчет выполняется по двум соседним точкам: Реальные обороты = (F1 • F2)/(F1 – F2) 5500•3667/(5500–3667)=11003 об/мин или Реальные обороты = (F2 • F3)/(F2 – F3) 3667•2750/(3667–2750)=10997 об/мин Этим способом также можно воспользоваться когда скорость вращения меньше предела измерения и стандартный способ вызвал затруднения (например когда неизвестна ориентировочная скорость вращения). Если приложение вылетает, приложение отправляет сообщение об ошибке (если iPhone/iPad подключен к Интернету). Сообщение об ошибке содержит номер версии iOS, какое устройство (iPhone или iPad), текст ошибки, основные настройки приложения. Любые другие данные не собираются. 1: AliExpress: «2000 Lumen Flashlight XML T6 LED zoomable» ИЛИ AliExpress: «Mini Flashlight XM-L T6 LED 18650» 2: Магазин строительных товаров: Витая пара 3: AliExpress: «breadboard 170″ 4: AliExpress: «breadboard jumper wires 65 pcs» 5: AliExpress: «TIP31″ 6: AliExpress: «TIP32″ 7: AliExpress: «IRLB3034″ 8: eBay: «resistor 2K 1W» ИЛИ eBay: «resistor 1W kit» 9: eBay: «resistor 10K 1W» 10: eBay: «resistor 51 1W» 11: eBay: «cable 3. 5mm 4 pole male to male» 12: AliExpress: «laser pen red» 13: AliExpress: «battery box switch aaa 4″ 14: AliExpress: «laser module red» 15: AliExpress: «phototransistor 3DU5C» 16: AliExpress: «resistor 5.1K 1/4W 100pcs» 17: AliExpress: «100pcs 2.54mm jumper male pin» 18: AliExpress: «100pcs 1p 2.54mm plastic head» 19: eBay: «neodymium magnet»

Лазерный тахометр своими руками

В комплекте удобный чехол для хранения. Тахометр предназначен для быстрого бесконтактного измерения частоты оборотов механических узлов. Читать далее Память максимального, минимального, предыдущего показаний.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

• Как сделать светодиодный тахометр
• Стробоскопический тахометр
• Самодельный автомобильный электронный тахометр
• Простой тахометр — своими руками. Тахометр своими руками на мотоцикл
• Тахометр на МК AVR ATmega8
• Цифровой лазерный тахометр DT-2234C
• Please turn JavaScript on and reload the page.
• Цифровой и аналоговый самодельныи тахометр
• Цифровой фото тахометр, лазерный, бесконтактный DT-2234C+

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Обзор китайского лазерного тахометра и краткие комментарии о инфрокрасном пирометре.

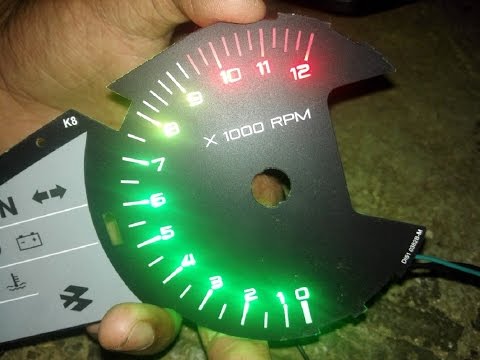

Как сделать светодиодный тахометр

Так как обычный тахометр автомобиля ВАЗ подключить, никаким Макаром, не получилось. Тогда на семейном консилиуме было принято решения про разработку квазианалогового тахометра в корпусе тахометра автомобиля ВАЗ, поскольку отверстие в панеле приборов, уже было подготовлено именно для стандартного тахометра автомобиля ВАЗ Именно такие приборы часто встречаются на автомобильных разборках в нашей местности.

Теперь переходим к проектированию схемы тахометра. Отсюда получаем минимум 44 светодиода. Делать буду на динамической индикации, хотя сначала думал делать на сдвиговых регистрах, за основу взял драйвер динамической индикации MAX Этот драйвер может работать с светодиодными матрицами 8х8. Это 6 рядов. Сигнал беру с одно из обмоток генератора.

Измерив его осциллографом, я получил результат в виде синусоиды амплитудой до 16 В. Поскольку микроконтроллер от напряжения 16 В, а тем более В, на пине выпустит свой волшебный дымок, на котором работает вся электроника, то его нужно выпрямить и понизить до максимум 5 В. Ну тут все ясно, выпрямить диодом, поделить резисторами, на всякий случай, поставить стабилитрон.

Ну и на питание, на всякий случай, ставим диод и конденсатор, для сглаживания перепадов напряжения на плате. Питание идёт от 5 В, которые необходимо иметь на борту.

Поскольку я планирую сделать еще и спидометр такого рода, то делаю для питания блок з понижающим DC-DC преобразователём. После черчения схемы этого прибора, я начал переносить всё это из мира виртуальности, в мир наш физический и материальный.

Определимся из корпусами этих деталей:. После того, как определились с корпусами элементов платы и внесением этих данных в программу, можно спроектировать уже и саму плату. Сделав замеры размеров корпуса и параметров крепежных отверстий, внёс эти данные в программу, для рисования контуров платы.

Потом определяем позиции каждого светодиода за принципом единичного круга, и также вносим эти данный в программу. Размещаем также 7-ми сегментный индикатор на плате, а тогда уже размещаем остальные элементы, позиция которых не играет роли во внешнем виде прибора.

После нескольких часов размещения деталей на плате, я получил такую вот двухстороннюю плату:. После чего идёт скучная работа, а именно травление и паяние устройства. Я делаю платы методом ЛУТ-а, вытравливаю в растворе перекиси водорода с лимонной кислотой. После лужения размещаем все элементы по своих местах и пишем программу бинарный файл в конце статьи.

Программу писать несложно. Как оказалось позже, резистор R1 нужно заменить на 10 КОм, поскольку на оборотах свыше , начинает кидать показателями. Принцип работы. Замеры можно делать двумя способами. Замерять количество тактов между каждым импульсом генератора, или считать количество импульсов между равными промежутками времени. Я для своего трайка выбрал второй вариант. Меня он полностью устраивает. Из анимаций , всё что я добавил — анимации во время включения зажигания.

Для того, что-бы приблизить показатели моего тахометра к реальным, взял за эталон показатели лазерного тахометра.

Как оказалось, всё что мне нужно было сделать, это полученный результат замеров домножить на 1, Хотя если брать, например, сигнал с вала двигателя через датчик Холла.

Тогда можно рассчитать всё более-менее точно, поскольку можно посчитать по формулам. Skip to content.

Стробоскопический тахометр

Тахометр — это устройство для преобразования неэлектрического параметра частоты вращения в электрический импульсы, напряжение, сила тока. С его помощью можно определить количество оборотов за определенную единицу времени чаще всего интервал равен 1 минуте. Тахометр предназначен для преобразования неэлектрического параметра в электрический. Самодельный тахометр может основываться на практически любом считывающем устройстве.

Измеряем скорость спиннера, или оптический тахометр своими руками · Измеряем скорость Обзор лазерного тахометра DT C+

Самодельный автомобильный электронный тахометр

Тахометр — это устройство для преобразования неэлектрического параметра частоты вращения в электрический импульсы, напряжение, сила тока. С его помощью можно определить количество оборотов за определенную единицу времени чаще всего интервал равен 1 минуте. Тахометр предназначен для преобразования неэлектрического параметра в электрический. Самодельный тахометр может основываться на практически любом считывающем устройстве. Очень часто применяют датчики:. Если взять за основу современную элементную базу, то можно с использованием нескольких микросхем построить вполне рабочий самодельныйтахометр на светодиодах или с использованием ЖК-дисплея. Причем вариантов считывающих устройств может быть великое множество. Предусмотреть можно как подключение индуктивного, так и датчика Холла.

Простой тахометр — своими руками. Тахометр своими руками на мотоцикл

Лазерные тахометры обеспечивают цифровое измерение скорости вращения поверхности от 2,5 до оборотов Тахометр — средство измерения частоты вращения числа оборотов в единицу времени деталей машин и механизмов. Применение тахометров Тахометры нашли широкое применение для контроля частоты вращения коленчатого вала двигателей внутреннего сгорания практически на всех типах транспортных средств автомобилях, тракторах, тепловозах, судах, самолетах. Также применяются тахометры для контроля частоты вращения рабочих органов технологических машин. Кроме того, тахометр может быть использован в качестве счетчика импульсов, например, при подсчете продукции на конвейере, расхода сырья, материалов, времени наработки оборудования, машин и механизмов при испытаниях и обкатке.

Забыли пароль?

Тахометр на МК AVR ATmega8

Что такое вообще тахометр? Тахометры делают на основе контактных или безконтактных. Бесконтактные оптические тахометры обычно используют лазерный или инфракрасный луч для контроля вращения любого тела. Это делается путем вычисления времени, затраченного на одно вращение. В этом материале, взятом на одном английском сайте, мы покажем вам, как сделать портативный цифровой оптический тахометр с помощью Arduino Uno. Рассмотрим расширенную версию прибора с ЖК-дисплеем и модифицированным кодом.

Цифровой лазерный тахометр DT-2234C

Когда частота мерцания света совпадает с частотой вращения какого-нибудь объекта, например вентилятора, вращающийся вентилятор может казаться неподвижным. Изменяя частоту мерцания света можно определились скорость вращения. Кнопками управления частотой мерцания света можно легко и быстро установить любую частоту мерцания с точностью 0. Для изменения частоты мерцания света можно просто нажать и держать кнопку. Чтобы подключить мощный фонарик нужно использовать более сложную схему.

Бесконтактный лазерный тахометр BENETECH GM ₴ В корзину Бесконтактный лазерный тахометр Walcom DT C. ₴ В.

Please turn JavaScript on and reload the page.

Так как обычный тахометр автомобиля ВАЗ подключить, никаким Макаром, не получилось. Тогда на семейном консилиуме было принято решения про разработку квазианалогового тахометра в корпусе тахометра автомобиля ВАЗ, поскольку отверстие в панеле приборов, уже было подготовлено именно для стандартного тахометра автомобиля ВАЗ Именно такие приборы часто встречаются на автомобильных разборках в нашей местности. Теперь переходим к проектированию схемы тахометра.

Цифровой и аналоговый самодельныи тахометр

ВИДЕО ПО ТЕМЕ: Тахометр на Arduino Ver_2.0 Бесконтактный

Начнем с определений. Что такое тахометр в автомобиле? Это прибор, фиксирующий частоту вращения коленчатого вала в автомобиле. Разумеется, его применение не ограничено только автотранспортом. Определение количества оборотов в минуту необходимо при работе с различными механизмами:. Кроме того, приборы для измерения частоты вращения применяются в научно-исследовательской работе.

В последнее время стала очень актуальна проблема контроля оборотов двигателя автомобиля. Ранее предложенные схемы имеют ряд недостатков, связанных с большим количеством элементов, большим потребляемым током и возможностью контроля оборотов двигателя только в цифровой форме.

Цифровой фото тахометр, лазерный, бесконтактный DT-2234C+

Он расположен в приборной панели автомобиля имеет хороший обзор и точность измерения. Он работает по принципу генератора и определяет напряжение, соответствующее скорости вала. Он также известен как счётчик оборотов. Принцип работы:. Исторически сложилось так, что первый механический тахометр был разработан на основе измерения центробежной силы. В году они были использованы для измерения скорости тяговых машин, но после года применялись преимущественно для измерения скорости транспортных средств.

В последнее время стала очень актуальна проблема контроля оборотов двигателя автомобиля. Ранее предложенные схемы имеют ряд недостатков, связанных с большим количеством элементов, большим потребляемым током и возможностью контроля оборотов двигателя только в цифровой форме. Автор: Частов А. Тахометр 2 0 [0] Похожие статьи: Тахометр на Arduino Тахометр-3 г.

STL-файл Корпус лазерного тахометра Arduino・Модель для 3D-печати для загрузки・Cults

Простой держатель для смартфона

2,78 €

Взломщик патронов N₂O для веселящего газа/нангов/уиппетов/NOS

12,18 €

2-канальный корпус релейной платы для Octopi

4,27 €

Кожух вентилятора Ender 50×50

0,63 €

2 зарядных устройства 18650 TP4056

1,25 €

Лучшие файлы для 3D-принтеров категории «Гаджеты»

Брелок Fidget Cauldron — Хэллоуин

1,89 €

ПАНДА

0,50 €

Многоцветный книжный червь Закладка

Бесплатно

Монтажная рама GoPro Hero3 (Black Edition)

Бесплатно

Многоцветная подставка для наушников

Бесплатно

Крышка объектива Sony RX100M2

Бесплатно

Ремонтное кольцо для наушников Jabra

Бесплатно

Странный покемон EDLI3D

Бесплатно

Бестселлеры категории Гаджет

ФЛЕКСИ ЖИРАФ

0,92 €

ALLIGATOR 2 Выпуск для большого пальца

0,50 €

Приложение для превращения вашей фотографии в 10 видов украшений

3,50 €

Средство для ополаскивания кистей

2,27 €

Костяной палец Обновлено

6,34 €

очки новый год 2023

1,22 €

Крепление DJI AVATA GoPro

2,50 €

ДЕРЖАТЕЛЬ ДЛЯ РУЧЕК JEEP WRANGLER — 3-В-1

1,79 €

The Thing — подставка для зарядки Airpod и Apple Watch

14,10 €

Программа создания елочных шаров и других украшений

3,50 €

Приложение для формочек для печенья

3,50 €

БЛОК ЦИЛИНДРОВ ДВИГАТЕЛЯ — НАСТЕННАЯ ПОДВЕСКА ДЛЯ КЛЮЧЕЙ

1,79 €

Приложение для создания иллюзии двойного текста

3,50 €

Подъемный комплект trx4m

1,17 €

НАСТЕННАЯ ПОДВЕСКА ДЛЯ 2-ТАКТНОГО ЦИЛИНДРА/ПОРШНЯ

0,89 €

Сова — настенная ключница

1,86 €

Хотели бы вы поддержать культы?

Вам нравятся культы и вы хотите помочь нам продолжить приключение самостоятельно ? Обратите внимание, что мы небольшая команда из 3 человек , поэтому поддержать нас до 9 очень просто. 0132 поддерживать деятельность и создавать будущие разработки . Вот 4 решения, доступные для всех:

• РЕКЛАМА: Отключите блокировщик баннеров AdBlock и нажмите на наши рекламные баннеры.

• ПРИСОЕДИНЕНИЕ: Совершайте покупки в Интернете, нажав на наши партнерские ссылки здесь Amazon.

• ПОЖЕРТВОВАТЬ: Если вы хотите, вы можете сделать пожертвование через PayPal.

• ИЗ уст в уста: Пригласите своих друзей, откройте для себя платформу и великолепные 3D-файлы, которыми поделилось сообщество!

Измерение оборотов в минуту — оптический тахометр с использованием Arduino —

Это руководство покажет вам, как сделать портативный цифровой оптический тахометр с помощью Arduino Uno . Этот проект вдохновлен этой инструкцией и представляет собой ее расширенную версию с ЖК-дисплеем и измененным кодом.

Вместо щелевого датчика он имеет датчик на основе отражения. Итак:

1. Вам не нужно беспокоиться о толщине ротора.

2. Количество лопастей не изменит ваши показания. t

Что такое тахометр?

Тахометр — это устройство, используемое для измерения RPM или числа оборотов в минуту любого вращающегося тела. Тахометры могут быть контактными и бесконтактными. Бесконтактные или бесконтактные оптические тахометры обычно используют лазерный или инфракрасный луч для контроля вращения любого тела. Это делается путем расчета времени, необходимого для одного оборота.

ХАРАКТЕРИСТИКИ

• Может измерять обороты свыше 20 тыс.
• Диапазон датчика увеличивается до 7~8 см
• Отображает максимальное число оборотов в минуту в режиме ожидания
• Автоматически переключает режимы с «Простоя» на «Чтение»
• Можно настроить в соответствии с условиями окружающего освещения
• Сравнительно дешев и прост в сборке
• Может работать без ЖК-дисплея
• Программируется и поддерживает настройку
• Подключите SD-карту к Arduino для ведения журналов

LCD_TACHOMETER. ino3 KB

Шаг 1: Список деталей:

• Ардуино
• Резисторы – 33 кОм, 270 Ом, потенциометр 10 кОм
• Светодиод – синий
• ИК-светодиод и фотодиод
• ЖК-дисплей 16 x 2
• 74HC595 регистр сдвига
• Ленточный кабель (3-жильный)
• Перфорированная панель и заголовки

• Паяльник
• Припой
• Контакты
• Винты
• Двигатели и вентилятор постоянного тока

Шаг 2. Соберите датчик

Для датчика вам понадобится ИК-светодиод и фотодиод .

1. Начните с шлифовки светодиода и фотодиода, чтобы сделать их плоскими (не шлифуйте их слишком сильно, иначе вы их разрушите).

2. Затем сложите полоску бумажного листа, как показано на рисунке. Сделайте две такие конструкции, чтобы светодиод и фотодиод плотно входили в нее. Соедините их вместе клеем и покрасьте в черный цвет.

3. Вставьте в них светодиод и фотодиод таким образом, чтобы положительный (более длинный) вывод светодиода находился прямо над более коротким выводом фотодиода.

4. Вклейте их в крышку с помощью суперклея и припаяйте положительный (длинный) вывод светодиода к более короткому выводу фотодиода.

5. Припаяйте трехжильный ленточный кабель к остальным проводам

В моем случае:

1. Оранжевый провод –> положительный контакт светодиода и более короткий провод фотодиода

2. Желтый провод –> длинный вывод фотодиода

3. Зеленый провод –> контакт заземления светодиода

Готово к сборке платы >>

Возьмите небольшой кусок перфорированной панели и разместите компоненты в соответствии со схемами.

Значения резисторов могут различаться в зависимости от типа используемого фотодиода.
